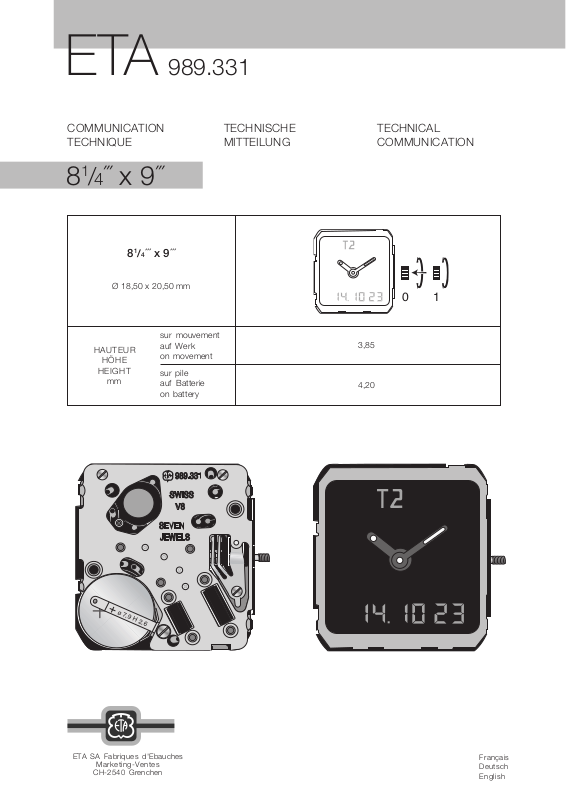

Page 1
ETA 989.331
COMMUNICATION
TECHNIQUE
1
8
/4
´´´
x 9
1
8
/4
´´´
x 9
Ø 18,50 x 20,50 mm
HAUTEUR
HÖHE
HEIGHT
mm
´´´
´´´
sur mouvement
auf Werk
on movement
sur pile
auf Batterie
on battery
TECHNISCHE
MITTEILUNG
TECHNICAL
COMMUNICATION
01
3,85
4,20
+
ø
7
,
9
H
2
,
6
ETA SA Fabriques d'Ebauches
Marketing-Ventes
CH-2540 Grenchen
Français
Deutsch
English
1
Page 2
Montage du module moteur
(Liste des fournitures par ordre d'assemblage)
Zusammenstellen der Antriebsbaugruppe
(Bestandteilliste in Montagereihenfolge)
Assembling of the motor module
(Parts listed in order of assembly)
4180 250
4021 110
201 5110
260 5110
4211 4060
203 54060
54060
4060
5110
5110
4021
110
203
4211
250
201
260
4180
Lubrification – Schmierung – Lubrication
Huile fine
Dünnflüssiges Öl Moebius 9030
Fine oil
Huile épaisse à viscosité
élevée ou graisse
Dickflüssiges druckfestes
Öl oder Fett
Thick, pressure-resistant
oil or grease
Moebius D5
2
Page 3
4033
Montage du mouvement
(Liste des fournitures par ordre d'assemblage)
Zusammenstellen des Werkes
(Bestandteilliste in Montagereihenfolge)
Assembling of the movement
(Parts listed in order of assembly)
4000 54000 (3x)
4414 443/1
920 407
Module moteur 445
Antriebsbaugruppe 5445
Motor module 405
54180 (2x) 4405
5920 54405
54405
445
54000
5445
405
407
443/1
9447
4820
54180
54180
4405
5920
920
4929
4414
4000
Module moteur
Antriebsbaugruppe
Motor module
Montage du module d'affichage
(Liste des fournitures par ordre d'assemblage)
Zusammenstellen der Zeitanzeige-Baugruppe
(Bestandteilliste in Montagereihenfolge)
Assembling of the display module
(Parts listed in order of assembly)
4820 4033
9447 4929
3
Page 4
Interchangeabilité – Auswechselbarkeit – Interchangeability
1)
1)
1)
No
Nr
No
110
201
203
250
260
405
407
443.1
445
920
4000
4021
4060
4180
4211
4405
4414
4451
4820
4929
9447
9628
5110
5110
5445
5920
54000
54060
541800
544050
No
Nr ISO
No
10.048.07
30.015
30.012
31.046
31.041
51.020
31.121
51.080.06
51.090
93.040
10.513
20.582
20.590
10.540
20.580
20.765
61.530
14.601
56.520
20.570
10.014
16.065
10.048.01
10.048.01
51.090.01
93.040.01
10.513.01
20.590.01
10.540.01
20.765.01
LISTE DES
FOURNITURES
Pont de rouage, empierré
Roue de centre
Roue intermédiaire
Roue des heures
Roue de minuterie
Tige de mise à l'heure
Pignon coulant
Tirette, montée
Sautoir de tirette
Tube de protection
Module électronique
Stator
Bobine, montée
Pont moteur empierré
Rotor
Bride de contact
Ressort de contact
Vibreur
Connecteur
Pile 7,90 x 2,60 mm
Module d'affichage
Couvre-module d'affichage
Vis de pont de rouage
1x
Vis de pont de rouage
1x
Vis de sautoir de tirette
1x
Vis de tube de protection
1x
Vis de module électronique
3x
Vis de bobine
1x
Vis de pont moteur
2x
Vis de bride de contact
1x
BESTANDTEILE
Räderwerkbrücke, mit Steinen
Minutenrad
Zwischenrad
Stundenrad
Wechselrad
Stellwelle
Kupplungstrieb
Winkelhebel, montiert
Winkelhebelraste
Schutzrohr
Elektronik-Baugruppe
Stator
Spule, montiert
Motor-Brücke, mit Steinen
Rotor
Kontaktbügel
Kontaktfeder
Summer
Verbinder
Batterie 7,90 x 2,60 mm
Zeitanzeige-Baugruppe
Deckplatte für Zeitanzeige-
Baugruppe
Schraube für Räderwerkbrücke
Schraube für Räderwerkbrücke
Schraube für Winkelhebelraste
Schraube für Schutzrohr
Schraube für Elektronik-
Baugruppe
Schraube für Spule
Schraube für Motor-Brücke
Schraube für Kontaktbügel
LIST OF MATERIALS
Train wheel bridge, jewelled
Centre wheel
Intermediate wheel
Hour wheel
Minute wheel
Handsetting stem
Sliding pinion
Setting lever, assembled
Setting lever jumper
Guard tube
Electronic module
Stator
Coil, assembled
Motor bridge, jewelled
Rotor
Contact strip
Contact spring
Buzzer
Connector
Battery 7.90 x 2.60 mm
Display module
Display module cover
Screw for train wheel bridge
Screw for train wheel bridge
Screw for setting lever jumper
Screw for guard tube
Screw for electronic module
Screw for coil
Screw for motor bridge
Screw contact bridle
Cal. – Kal. –
Cal.
989.331
989.331
989.331
989.331
989.331
989.331
989.331
958.335
989.331
989.331
989.331
989.331
989.331
989.331
989.331
989.331
989.331
989.331
989.331
989.331
989.331
989.331
989.331
251.xxx
988.331
989.331
958.333
976.001
989.331
251.xxx
251.xxx
Vis identiques
Identische Schrauben 54180
Identical screws 54405
1)
5110
4
Page 5
Fournitures – Bestandteile – Materials
4180 4000 4033 9447
110
445
201 260203 250
920 4414 40604021
5110
54180
54405
54060 5920 540005445
4211
405 407
4405 4820 4929
443/1
5
Page 6
Contrôles électriques – Elektrische Kontrollen – Electrical tests
7
7
a9
a5
a12
a6
a11
a7
a8
a10
a3
a4
a6
a5
a9
1 2
a12
a11
a7
a8
a10
a4
a3
a2
6
,
2
H
9
,
7
ø
4
5
+
* Les mesures en position 2 doivent être faites uniquement avec le mouvement en marche (affichage numérique
visible); au besoin, tourner la couronne.
Messungen mit Messpunkt 2 dürfen nur bei laufendem Werk gemacht werden (numerische Anzeige sichtbar);
wenn nötig, die Krone drehen.
a2
6
,
2
H
9
,
7
ø
+
3
When using position 2 for measurements, make sure that the movement is running (numerical display visible); if
necessary, turn the crown.
6
Page 7
Position
Messpunkt
Position
Contrôles électriques – Elektrische Kontrollen – Electrical tests
Echelle de mesure
Einstellung Messgerät
Setting of apparatus
Mesure
Messung
Measurement
ETA 989.331
Contrôle
Kontrolle
Test
Remarques
Bemerkungen
Remarks
1
a9 - a11
2
a9 - a11
2 V
(Ri > 10kΩ / V)
10 µA
1 mA
1,55 V
< 2 µA
< 800 µA
Tension de la pile
Spannung der Batterie
Battery voltage
Consommation du mouvement
Stromaufnahme Uhrwerk
Consumption of movement
Consommation avec réveil
Totalstrom mit Wecker
Alarm consumption
Mesure avec pile
Messung mit Batterie
Measurement with battery
Mesure sans pile, avec
alimentation extérieure 1,55 V.
(toutes les fonctions, sauf alarme)
Messung ohne Batterie, mit
Speisegerät 1,55 V.
(alle Funktionen, ausser Alarm)
Measurement without battery with
power supply unit 1.55 V.
(all functions, except alarm)
Mesure sans pile, avec
alimentation extérieure 1,55 V.
- Sélectionner la fonction
"Alarm".
Presser sur la couronne pour
enclencher la sonnerie et
mesurer.
Messung ohne Batterie, mit
Speisegerät 1,55 V.
- Funktion "Alarm" wählen.
Durch drücken der Krone Alarm
auslösen und messen.
Measurement without battery,
with power supply unit 1.55 V.
- Select the "Alarm" function.
Press on the crown to activate
the alarm and measure.
3
a2 - a4
4
a4 - a9
5
a9 - a10
2 V
10 kΩ
200 µA
102 kΩ
200 µA
1 kΩ
(1,30 V)
Les chiffres clignotent
Die Ziffern blinken
The numerals blink
2,0 - 4,0 kΩ
50 - 100 µA
> 10 kΩ
~ 0 µA
80 - 200 Ω
EOL Fonction
EOL Funktion
EOL Function
Résistance des bobines (M1-M2)
Spulenwiderstand (M1-M2)
Resistance of coils (M1-M2)
Isolation de la bobine
Spulenisolation
Coil isolation
Résistance de la bobine (Alarme)
Spulenwiderstand (Alarm)
Resistance of coil (Alarm)
Mesure sans pile, avec tension
d'alimentation 1,30 V.
Détection EOL chaque minute à la
seconde 30.
Messung ohne Batterie, mit
Speisespannung 1,30 V.
EOL- Prüfung alle Minuten bei
30 Sekunden.
Measurement without battery,
with feed voltage 1.30 V.
EOL detection every minute at
30 seconds.
Mesure sans pile.
Ohmmètres avec tension de
mesure supérieure à 0,4 V
inappropriés.
Tension recommandée 0,2 V.
Température ambiante 20°C.
Messung ohne Batterie.
Ohmmeter mit Prüfspannung
über 0,4 V ungeeignet.
Empfehlungswerte Spannung 0,2 V.
Raumtemperatur 20°C.
Measurement without battery.
Ohmmeters with a test voltage
higher than 0.4 V unsuitable.
Voltage recommended 0.2 V.
Ambient temperature 20°C.
7
Page 8
Aiguillage – Ziegerwerkhöhe – Hand fitting height
Ajustement aiguille des heures
Stundenzeigerpassung
Hour hand fitting
Ajustement aiguille des minutes
Minutenzeigerpassung
Minute hand fitting
+ 4
– 2
0
,0
1
+ 6
0
,5
5
– 4
Cylindrique
Zylindrisch
Cylindrical
0,25
0,05
B
A
D
E
Module d'affichage
Zeitanzeige - Baugruppe
Display module
Aiguillage
Zeigerwerk
Hand fitting
Longueur
Length
A
Roue de centre
Zentrumrad
Centre wheel
Länge
mm
Roue des heures
B
Stundenrad
Hour wheel
Roue de centre
Centre wheel
Dépassement platine
Höhe ab Werkplatte
Overstepping main plate
mm
D
Zentrumrad
E
Roue des heures
Stundenrad
Hour wheel
réduit
niedrig
4,21 2,45 0,63 0,33
reduced
8
Page 9
Recommandations pour la pose des aiguilles
Cal. 989.331
Pose des aiguilles
L'emploi d'un porte-pièce est indispensable, pour
soutenir le pivot inférieur du pignon de centre. Le portepièce No 4080.35.244 est recommandé.
Il peut être obtenu auprès de :
ETA SA Fabriques d'Ebauches
Service après-vente
CH - 2540 Grenchen
La pose des aiguilles doit être faite obligatoirement sur
des mouvements en marche avec pile.
1. Poser la pile, la couronne étant en position
neutre.
La cellule d'affichage passe en mode "All on"
(tous les segments de l'affichage sont visibles).
2. Tourner légèrement la couronne.
La cellule d'affichage passe en mode "Heure
locale" (voir mode d'emploi) tous chiffres mis à
zéro.
5. Pendant que les chiffres clignotent : presser à
fond sur la couronne.
Les chiffres indiquant les secondes sont remis à
zéro.
6. Durant les 30 secondes qui suivent, c'est-à-dire
avant le prochain saut du moteur, poser l'aiguille
des minutes bien centrée sur le repère de
12 heures.
7. Synchroniser les deux affichages analogique
(aiguilles) et numérique.
A cet effet :
- Sélectionner l'affichage neutre de la cellule (voir
mode d'emploi), sans aucune indication numérique, en tournant la couronne.
- Tirer la couronne.
- Tourner la couronne, en avant ou en arrière
jusqu'à ce que les aiguilles indiquent exactement la même heure que celle affichée par la
cellule d'affichage.
- Repousser la couronne.
La montre commence à fonctionner.
3. Poser l'aiguille des heures, bien centrée sur le
repère situé à 12 heures, le centrage pouvant
être éventuellement corrigé en tournant la
couronne en position tirée.
4. Tirer et repousser la couronne.
Les chiffres indiquant les secondes se mettent à
clignoter.
8. Effectuer la mise à l'heure
A cet effet :
- Revenir à l'affichage de l'heure locale en
tournant la couronne (voir mode d'emploi).
- Tirer la couronne (les chiffres indiquant les
heures et les minutes se mettent à clignoter).
- Mettre la montre à l'heure en tournant la couronne en avant ou en arrière (une rotation rapide
permet de faire avancer les aiguilles d'une
heure entière).
- Repousser la couronne.
N.B. :
Dans les cas où l'on souhaiterait poser les piles
d'avance on peut, sans autre, interrompre le processus
aussi longtemps que nécessaire, entre les opérations 2
et 3. Les aiguilles seront toujours posées sur 12 heures,
le décalage entre les deux affichages étant rattrapé lors
de l'opération 7 de synchronisation.
Dépose des aiguilles :
Enlever les aiguilles uniquement avec un outil Bergeon
réf. 30.671-7.
9
Page 10
Empfehlungen zum Zeigersetzen
Kal. 989.331
Zeigersetzen
Die Verwendung eines Werkträgers ist notwendig um
die Kontaktbügel zu schützen und den Zapfen des
Zentrumrades zu stützen. Empfohlen wird der Werkträger Nr. 4080.35.244.
Er kann bezogen werden bei :
ETA SA Fabriques d'Ebauches
Service après-vente
CH - 2540 Grenchen
Das Setzen der Zeiger muss bei laufendem Werk mit
Batterie durchgeführt werden.
1. Batterie setzen, Krone in Neutralstellung.
Die numerische Anzeige zeigt "All on" (alle
Segmente der Anzeige sind in Funktion).
2. Krone ein wenig drehen.
Die Anzeige wechselt auf "Ortszeit" (siehe :
Gebrauchsanweisung), alle Ziffern sind auf Null.
5. Während die Anzeige blinkt : die Krone bis zum
Anschlag drücken.
Die Sekundenanzeige wird auf Null gestellt.
6. Während der 30 folgenden Sekunden, das heisst vor
dem nächsten Schritt des Motors, den Minutenzeiger
genau auf die 12-Uhr-Markierung setzen.
7. Synchronisieren der beiden Anzeigen analog
(Zeiger) und numerisch :
- Neutrale Anzeige der Zelle (siehe Gebrauchs-
anweisung) wählen (ohne numerische
Anzeige) durch Drehen der Krone.
- Krone ziehen.
- Krone vor- oder rückwärts drehen bis die Zeiger
die gleiche Zeit anzeigen wie die numerische
Anzeige.
- Krone drücken.
8. Einstellen der Uhrzeit :
- Durch Drehen der Krone wieder auf "Ortszeit"
(siehe : Gebrauchsanweisung) einstellen.
- Krone ziehen (die Stunden- und Minutenanzeige
blinkt).
- Uhrzeit einstellen durch vor- oder Rückwärts-
drehen der Krone (durch eine schnelle Drehung
der Krone lässt sich die Zeit um jeweils eine volle
Stunde verstellen).
- Krone drücken.
Die Uhr beginnt zu laufen.
3. Den Stundenzeiger genau auf die 12-Uhr-Markierung
ausrichten und setzen (die Genauigkeit kann im
Bedarfsfall durch Drehen der Krone in gezogener
Stellung korrigiert werden).
4. Krone ziehen und zurückdrücken.
Die Anzeige zeigt die Sekunden an und beginnt
zu blinken.
10
Anmerkung :
Falls die Batterien vorher gesetzt werden, kann
zwischen den Arbeitsvorgängen 2 und 3 beliebig lange
unterbrochen werden. Die Zeiger werden auch dann auf
12 Uhr gesetzt. Die Zeitdifferenz zwischen den beiden
Anzeigen wird dann durch die Synchronisierung
(Arbeitsvorgang 7) ausgeglichen.
Zeigerentfernen :
Nur mit einem Bergeon-Werkzeug Ref. 30.671-7.
Page 11
Recommendations for fitting the hands
Cal. 989.331
Fitting the hands
The use of a movement holder is indispensable for
supporting the lower pivot of the centre wheel. The
movement holder No 4080.35.244 is recommended.
This can be ordered from :
ETA SA Fabriques d'Ebauches
Service après-vente
CH - 2540 Grenchen
The hands must be fitted on a running movement i.e.
with the battery in place.
1. Fit the battery with the crown in neutral position.
The numerical display passes automatically to the
"All on" mode.
2. Turn the crown slightly.
The display pass to the "Local time" mode (see :
Instructions for use). All the numerals indicate zero.
5. While the numerals flash : press the crown in.
The seconds are brought back to zero.
6. Fit within the next 30 seconds i.e. before the next
jump of the motor, the minute hand precisely at the
12 o'clock mark.
7. Synchronising the analog and the numerical display.
Proceed as follows :
- Select the neutral numerical display of the cell
(see : Instructions for use), without any
indication, by turning the crown.
- Pull the crown out.
- Turn the crown forwards or backwards till the
hands indicate precisely the same time as shown
by the numerical display.
- Push the crown back in.
8. Setting the time
Proceed as follows :
- Bring back the numerical display to the "Local
time" (see Instructions for use), by turning the
crown.
- Pull the crown out (the numerals indicating the
hours and the minutes start flashing).
- Set the watch to time by turning the crown
backwards or forwards (a rapid rotation causes
the hands to move one full hour).
- Push the crown back in.
The watch starts functioning.
3. Fit the hour hand by centering it precisely at the
12 o'clock mark. Slight displacement of the hand
can be, if needed, corrected by turning the crown
in the pulled out position.
4. Pull the crown out and then push it back in.
The numerical display indicates flashing seconds.
N.B. :
In case the batteries are fitted in advance, then the
process between the point 2 and the point 3 can be
interrupted without any problem even for a long time, if
so desired. The hands will still be fitted at 12 o'clock and
the time lapse between the two displays will be overcome
with the synchronisation operation as described in point 7.
Removal of hands :
Only with Bergeon tool ref. 30.671-7.
11
Page 12
12
ETA SA Fabriques d’Ebauches
Marketing-Ventes
CH-2540 Grenchen
Tél. 065 51 71 71
Téléfax 065 51 71 74
S
A company of
MH
989.331-17-7.95
Loading...
