ESX SXT800Q User guide

SXT800Q

SUBWOOFER SYSTEM

VERS.1.0

ACHTUNG

Das Abspielen von sehr lauter Musik in einem Fahrzeug kann dauerhaft Ihr Gehör schädigen und Ihre
Wahrnehmungsfähigkeit im Straßenverkehr beeinträchtigen. Es ist daher ratsam, während der Fahrt auf
dauerhaft hohe Lautstärken zu verzichten. Wir übernehmen keine Haftung für Hörschäden, Körperver­letzungen oder Sachschäden, die durch die Verwendung dieses Produkts resultieren.

ENTSORGUNG/ RECYCLING

Falls Sie das Subwoofer-System entsorgen müssen, beachten Sie, dass keine elektroni­schen Geräte im Hausmüll entsorgt werden dürfen. Entsorgen Sie das Subwoofer-System
samt Komponenten in einer geeigneten Recyclinganlage gemäß den örtlichen Abfallbe­stimmungen. Konsultieren Sie gegebenenfalls Ihre örtliche Behörde oder Ihren Händler.

Mehr Informationen unter www.audiodesign.de/entsorgung

KOMPATIBILITÄT

• Volkswagen T5 / T6 Transporter und Multivan mit Einzelsitz auf der Beifahrerseite.

• Montage im Freiraum unter dem Beifahrersitz.

• Ausstattungsbedingt könnte in manchen Fahrzeugen kein Platz für die Montage sein, falls unter dem
Sitz serienmäßig installierte Komponenten wie CD-Wechsler oder Steuergeräte verbaut sind.

HINWEISE VOR DER INSTALLATION

• Das Subwoofer-System ist nur für die Montage unter dem Beifahrersitz konzipiert worden.

• Achten Sie unbedingt darauf, dass das Subwoofer-System wie in der folgenden Montageanleitung
beschrieben befestigt wird und sich während der Fahrt nicht lösen kann.

• Alle Kabel sollten so kurz als möglich gehalten werden, um Verluste und Störungen zu vermeiden.

• Schützen Sie das Gerät vor Feuchtigkeit, Staub und Schmutz.

• Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine Kompo­nenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.) beschädigt werden.

• Schrauben Sie bitte keine anderen Geräte wie z.B. Verstärker auf das Gehäuse. Dadurch könnte die
Elektronik beschädigt werden.

• Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Las­sen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.

• ESX bzw. die Audio Design GmbH sind in keiner Weise mit Volkswagen AG oder einer ihrer Tochter­gesellschaften oder Partnerunternehmen verbunden oder handeln in deren Auftrag oder mit deren
Autorisierung.

• Alle geschützten Produktnamen und Markennamen sind das Eigentum ihrer jeweiligen Inhaber.

10 ~ 90% 5 ~ 50°C

2

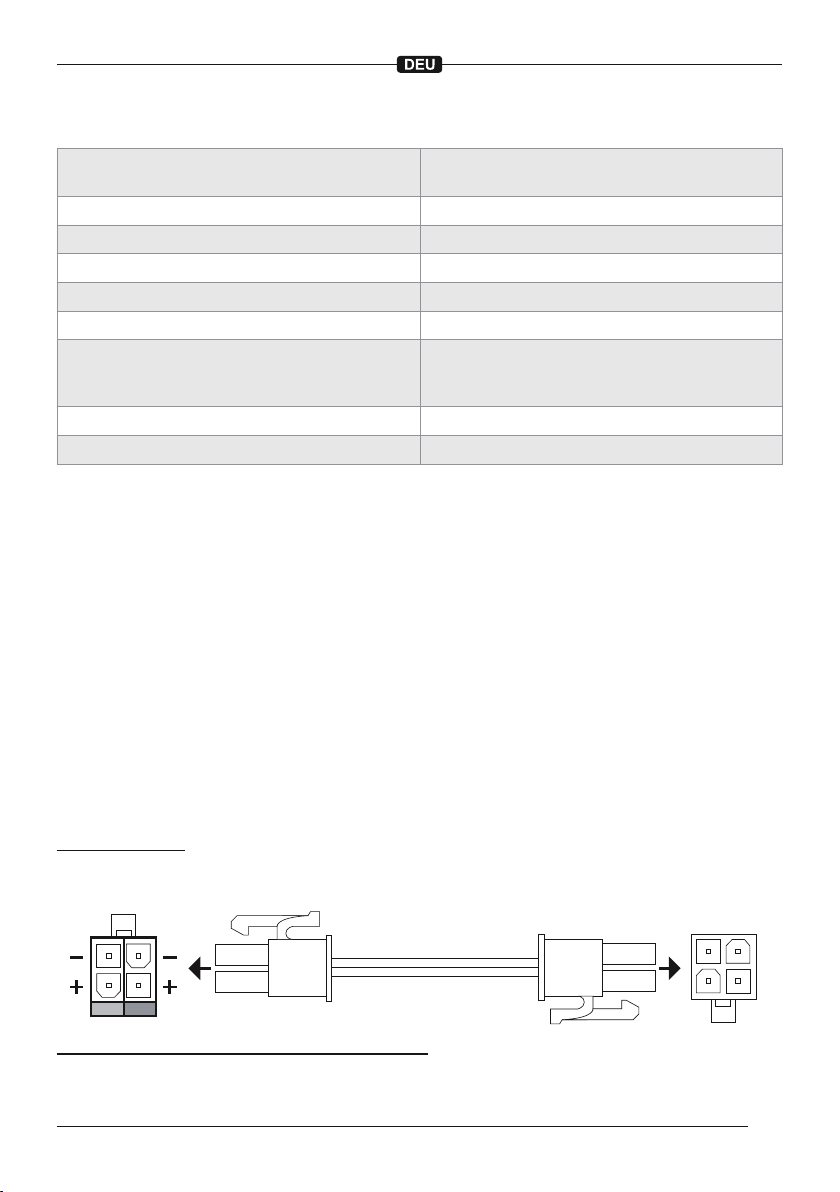

SPEZIFIKATIONEN

SXT800Q Geschlossenes Downre

Subwoofer 20 cm (8”) SXT8D2

Impedanz 2 + 2 Ω

Schwingspule 50 mm (2”)

Doppel-Magnet 2 x 24 Unzen (1.361 g)

Frequenzbereich 30 - 300 Hz

Belastbarkeit

Nominalbelastbarkeit
Musikbelastbarkeit

Empfohlene Verstärkerleistung

1

2

3

Abmessungen 32 x 19,5 x 35 cm

1

Die Nominalbelastbarkeit wird in Watt RMS angegeben und stellt einen Effektivwert dar. Dieser entspricht dem durchschnittlichen

Leistungswert des Subwoofers im entsprechenden Frequenzbereich. Der Wert wird in einem aufwendigen Messverfahren mittels Rosa­Rauschen (Pink-Noise) ermittelt. RMS ist die Abkürzung für “Root Mean Square”, was übersetzt „Quadratischer Mittelwert“ bedeutet.

2

Die Musikbelastbarkeit stellt einen Richtwert dar, der die Leistung bei der dauerhaften Wiedergabe von Musik mit lauten sowie leisen

Passagen und Pausen widerspiegelt. Hierbei wird berücksichtigt, dass sich der Subwoofer durch die dynamische Musikwiedergabe immer
wieder „erholen“ und thermisch abkühlen kann.

3

Die Empfohlene Verstärkerleistung ist abhängig von der tatsächlichen Ausgangsleistung des Verstärkers, welche auch abhängig von

der angeschlossenen Bordspannung ist. Prinzipiell sollte ein Verstärker immer etwa 20-30 % mehr Leistung als die in RMS angege­bene Nominalbelastbarkeit des Lautsprechers haben, um Verzerrungen bzw. Clipping im Audiosignal zu vermeiden, da ansonsten die
Schwingspule des Lautsprechers beschädigt werden könnte.

Subwoofer-System

250 Watt/RMS

500 Watt/MAX.

200 - 300 Watt/RMS

LIEFERUMFANG

1 x Subwoofer-System
1 x Anschluss-Stecker mit offenen Kabelenden
2 x Metallhalterung
2 x Schraube mit Anzugsmutter
8 x Selbstschneide-Schraube

ANSCHLUSS MIT QUICKCONNECT

Dafür erforderlich:

• Kompatibler ESX Verstärker wie bspw. SE800.6SP:

• QuickConnect Kabel wie bspw.: QC120, QC300 oder QC500

Verbinden Sie die Anschlussbuchse

mit dem Anschluss

SPEAKER OUTPUT des Verstärkers

mittels eines QuickConnect Kabels

VC1 VC2

Belastbarkeit und Impedanz pro Schwingspule (VC):

• 100 - 150 Watt/RMS an 2 Ohm

SPEAKER

OUTPUT

CH6+
CH6-

CH5+
CH5-

3

ANSCHLUSS STANDARD

• Verwenden Sie dafür den beiliegenden Anschluss-Stecker mit offenen Kabelenden und verbinden
diese mit den entsprechenden Lautsprecher-Ausgängen am Verstärker

L –
R –
L +

VC1 VC2

Belastbarkeit und Impedanz pro Schwingspule (VC):

• 100 - 150 Watt/RMS an 2 Ohm

R +

ACHTUNG

Achten Sie unbedingt auf die korrekte Polarität aller Anschlüsse.

MONTAGE

1 x

SITZKONSOLE

SUBWOOFER-

SYSTEM

• Das Subwoofer-System muss im Freiraum unter dem Beifahrersitz installiert werden.

• Entfernen Sie zuerst den Beifahrersitz von dessen Konsole, damit das Sound-System von oben in den
Freiraum geführt werden kann.

• Verlegen Sie nun das/die Anschlusskabel vom Verstärker zum Anschluss des Subwoofer-Systems
und schließen sie es/sie an.

• Passen Sie dann das Subwoofer-System im Freiraum so ein, dass die ache spitze Seite in Fahrtrich-
tung zeigt. Achten Sie darauf, dass das Subwoofer-System richtig sitzt.

• Befestigen Sie dann die 2 Metallhalterungen an der Sitzkonsole wie oben rechts gezeigt.

• Schrauben Sie dann pro Metallhalterung jeweils 4 Selbstschneideschrauben in das Gehäuse des
Subwoofer-Systems wie oben rechts gezeigt. Achten Sie darauf, dass das Subwoofer-System fest
verschraubt ist.

• Montieren Sie abschließend den Beifahrersitz wieder sicher und fest auf der Sitzkonsole.

4 x

SUBWOOFER-

SYSTEM

4 x

1 x

4

CAUTION

Playing very loud music in a vehicle can permanently damage your hearing and impair your ability to
perceive trafc. It is therefore advisable to avoid using permanently high volumes while driving. We as­sume no liability for hearing loss, bodily injury, or property damage resulting from the use or misuse of
this product.

DISPOSAL/RECYCLING

If you have to dispose the subwoofer system, please note that no electronic devices must
be disposed in the household waste. Dispose the subwoofer system at a suitable recycling
facility in accordance with local waste regulations. If necessary, consult your local authority
or dealer.

More information at www.audiodesign.de/english/disposal

COMPATIBILITY

• Volkswagen T5 / T6 Transporter and Multivan with a single seat on the passenger side.

• Installation in the space under the passenger seat.

• Due to the equipment, some vehicles may not have space for installation if components such as CD
changers or control units are installed as standard under the seat.

IMPORTANT NOTES PRIOR TO INSTALLATION

• The subwoofer system is only designed for installation under the passenger seat.

• Make sure that the subwoofer system is attached as described in the following assembly instructions
and that it cannot become loose while driving.

• All cables should be kept as short as possible to avoid losses and interference.

• Protect the device from moisture, dust and dirt.

• When installing and fastening the device, make sure that no components of the vehicle (airbags, seat
belts, cable harnesses, fuel tank, etc.) are damaged.

• Please do not screw any other devices such as ampliers onto the housing. This could damage the
electronics.

• The performance and reliability of the sound system depends on the quality of the installation. It is best
to have the installation carried out by an installation specialist.

• ESX or Audio Design GmbH are in no way afliated with Volkswagen AG or one of its subsidiaries or
partner companies or act on their behalf or with their authorization.

• All trademarked product names and brand names are the property of their respective owners.

10 ~ 90% 5 ~ 50°C

5

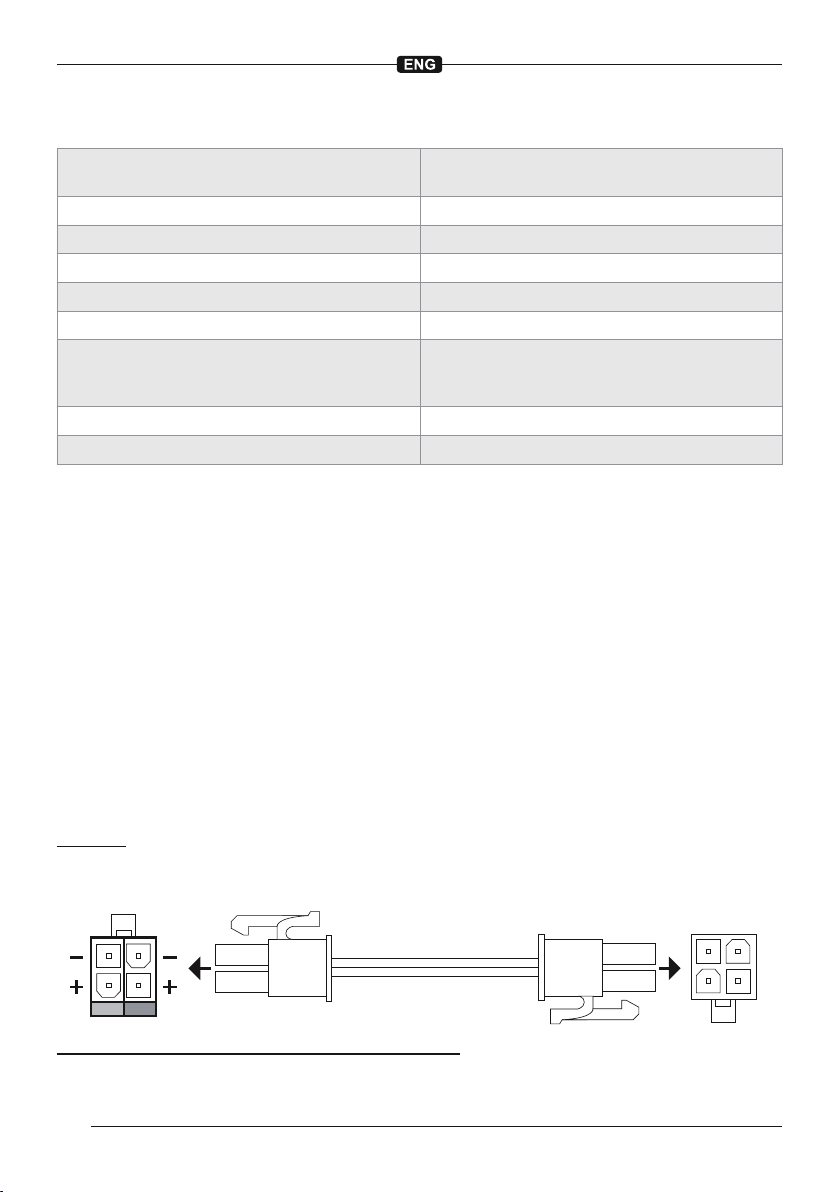

SPECIFICATIONS

SXT800Q Sealed Downre

Subwoofer 20 cm (8”) SXT8D2

Impedance 2 + 2 Ω

Voice coil 50 mm (2”)

Dual magnet 2 x 24 Ounces (1.361 g)

Frequency range 30 - 300 Hz

Power handling

Nominal power handling
Music power handling

Recommended amplier power

1

2

3

Dimensions 32 x 19,5 x 35 cm

1

The nominal power handling is given in watts RMS and represents an effective value. This corresponds to the average power value of

the subwoofer in the corresponding frequency range. The value is determined in a complex measuring process using pink noise. RMS is
the abbreviation for “Root Mean Square”.

2

The music power handling represents a benchmark that reects the performance when playing music continuously with loud and quiet

passages and pauses. This takes into account that the subwoofer can always “recover” and cool down thermally due to the dynamic music
playback.

3

The recommended amplier power depends on the actual output power of the amplier, which also depends on the connected on-board

voltage. In principle, an amplier should always have around 20-30% more power than the nominal power handling of the speaker speci­ed in RMS in order to avoid distortion or clipping in the audio signal, otherwise the speaker’s voice coil could be damaged.

Subwoofer System

250 Watts/RMS

500 Watts/MAX.

200 - 300 Watts/RMS

SCOPE OF DELIVERY

1 x Subwoofer system
1 x Connection plug with open cable ends
2 x Metal backet
2 x Screw with tightening nut
8 x Self tapping screw

CONNECTION WITH QUICKCONNECT

Required:

• Compatible ESX Amplier such as SE800.6SP:

• QuickConnect cable such as: QC120, QC300, QC500

Connect the connection socket

with the socket

SPEAKER OUTPUT of the amplier

by using a QuickConnect cable

VC1 VC2

Power handling and impedance per each voice coil (VC):

• 100 - 150 Watts/RMS at 2 Ohms

6

SPEAKER

OUTPUT

CH6+
CH6-

CH5+
CH5-

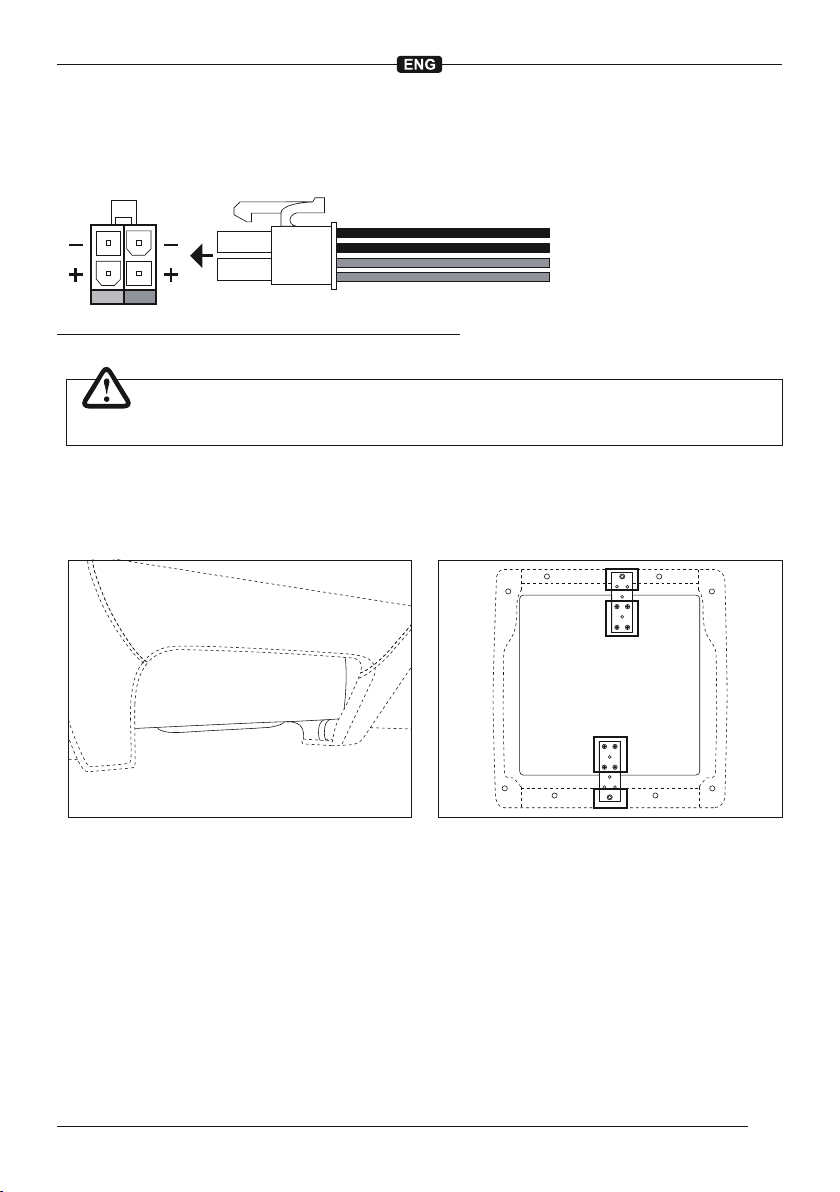

STANDARD CONNECTION

• To do this, use the included connection plug with open cable ends and connect these to the corre-

sponding speaker outputs on the amplier

L –
R –
L +

VC1 VC2

Power handling and impedance per each voice coil (VC):

• 100 - 150 Watts/RMS at 2 Ohms

R +

CAUTION

Ensure the correct polarity of all connections.

INSTALLATION

1 x

SEAT CONSOLE

SUBWOOFER

SYSTEM

• The subwoofer system must be installed in the space under the passenger seat.

• First, detach the passenger seat from its console so that the sound system can be guided into the free
space from above.

• Now lay the consnection cable(s) from the amplier to the connection of the subwoofer system and
connect it/them.

• Then adjust the subwoofer system in the free space so that the at, pointed side faces the direction of
travel. Make sure the subwoofer system is seated correctly.

• Then attach the two metal brackets to the seat console as shown above right.

• Then screw 4 self-tapping screws for each metal bracket into the housing of the subwoofer system as
shown above right. Make sure that the subwoofer system is screwed tightly.

• Finally, reinstall the passenger seat securely and rmly on the seat console.

4 x

SUBWOOFER

SYSTEM

4 x

1 x

7
