QXT6.2C
16 CM (6”) 2-WAY COMPONENT SYSTEM
Page 2
DEUTSCH
WICHTIGE INFORMATIONEN
Elektro- und Elektronikgeräte – Informationen für private Haushalte:
Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten.
Die wichtigsten Anforderungen sind hier zusammengestellt.
1. Getrennte Erfassung von Altgeräten
Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom
unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, sondern in spezielle
Sammel- und Rückgabesysteme.
2. Batterien und Akkus sowie Lampen
Besitzer von Altgeräten haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei
aus dem Altgerät entnommen werden können, im Regelfall vor der Abgabe an einer Erfassungsstelle vom Altgerät zu trennen. Dies gilt nicht,
soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteiligung eines öffentlich-rechtlichen Entsorgungsträgers zugeführt werden.
3. Möglichkeiten der Rückgabe von Altgeräten
Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den
von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben.
Rücknahmepichtig sind Geschäfte mit einer Verkaufsäche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsäche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte
anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und
Versandächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandächen mindestens 800
m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen
Endnutzer zu gewährleisten.
Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepichtigen Vertreibern unter anderem dann, wenn ein
neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Wenn ein neues Gerät
an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies
gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG,
nämlich „Wärmeüberträger“, „Bildschirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu
einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt. Außerdem besteht die Möglichkeit
der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner
äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.
4. Datenschutz-Hinweis
Altgeräte enthalten häug sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informations- und Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden
Altgeräten jeder Endnutzer selbst verantwortlich ist.
5. Bedeutung des Symbols „durchgestrichene Mülltonne“
Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige
Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.
Hersteller-Informationen gemäß § 18 Abs. 4 ElektroG (neu)
2
Page 3
DEUTSCH
WICHTIGE INFORMATIONEN
Rechtlicher Hinweise:
• ESX Car Audio Systems bzw. die Audio Design GmbH sind in keiner Weise mit den genannten Fahrzeugherstellern oder deren Tochterge-
sellschaften verbunden oder handeln in deren Auftrag oder mit deren Autorisierung.
• Alle geschützten Produktnamen und Markennamen sind das Eigentum ihrer jeweiligen Inhaber.
• Die Kompatibilität mit den angegebenen Fahrzeugen entspricht dem Informationsstand September 2022.
• Technische Änderungen und Irrtum vorbehalten.
Kundenservice:
In der Regel sollte die Montage und Installation des Soundsystems von einem geschultem und technisch versierten Spezialisten vorgenommen
werden. Sollten Sie sich dennoch für eine Selbstmontage entscheiden, wenden Sie sich bei Problemen an Ihren Fachhändler oder an die Servi-
ceabteilung von Audio Design per E-Mail an [email protected]
Kompatibilität:
Ford Transit Custom 7. Generation (ab 2014)
Lieferumfang:
2 x Tiefmitteltöner inkl. integrierter Frequenzweiche
2 x Hochtöner inkl. Kabel-Frequenzweiche
TECHNISCHE DATEN
QXT6.2C
16 cm (6”) 2-Wege Komponenten-System
90 Watt RMS / 180 Watt max.
Nominelle Impedanz 3 Ohm
Frequenzbereich 50 - 22000 Hz
160 mm Lautsprecher mit faserversträrkter Membran
6 dB Frequenzweiche für Tiefmitteltöner im Korb integriert
25 mm Gewebe-Neodym-Hochtöner
6 dB Kabel-Frequenzweiche für Hochtöner (Trennfrequenz 3700 Hz)
HINWEISE ZUR INSTALLATION:
Die folgende Anleitung ist eine Einbauhilfe zur fachgerechten Installation des Soundsystems. In anderen Fahrzeugen bzw. Fahrzeugen mit
anderer Ausstattung können die beschriebenen Einbauschritte abweichend sein.
Beachten Sie generell die folgenden Hinweise:
• Behandeln Sie bitte alle Teile des Soundsystems und die Komponenten Ihres Fahrzeugs grundsätzlich mit Vorsicht.
• Beachten Sie unter allen Umständen die Vorschriften des Fahrzeugherstellers und nehmen Sie keine Veränderungen am Fahrzeug vor,
welche die Fahrsicherheit beeinträchtigen könnten.
• Achten Sie beim Anschließen unbedingt auf die korrekte Polarität.
3
Page 4
DEUTSCH
A - INSTALLATION DER LAUTSPRECHER
1
Eingeclipst
Verschraubt

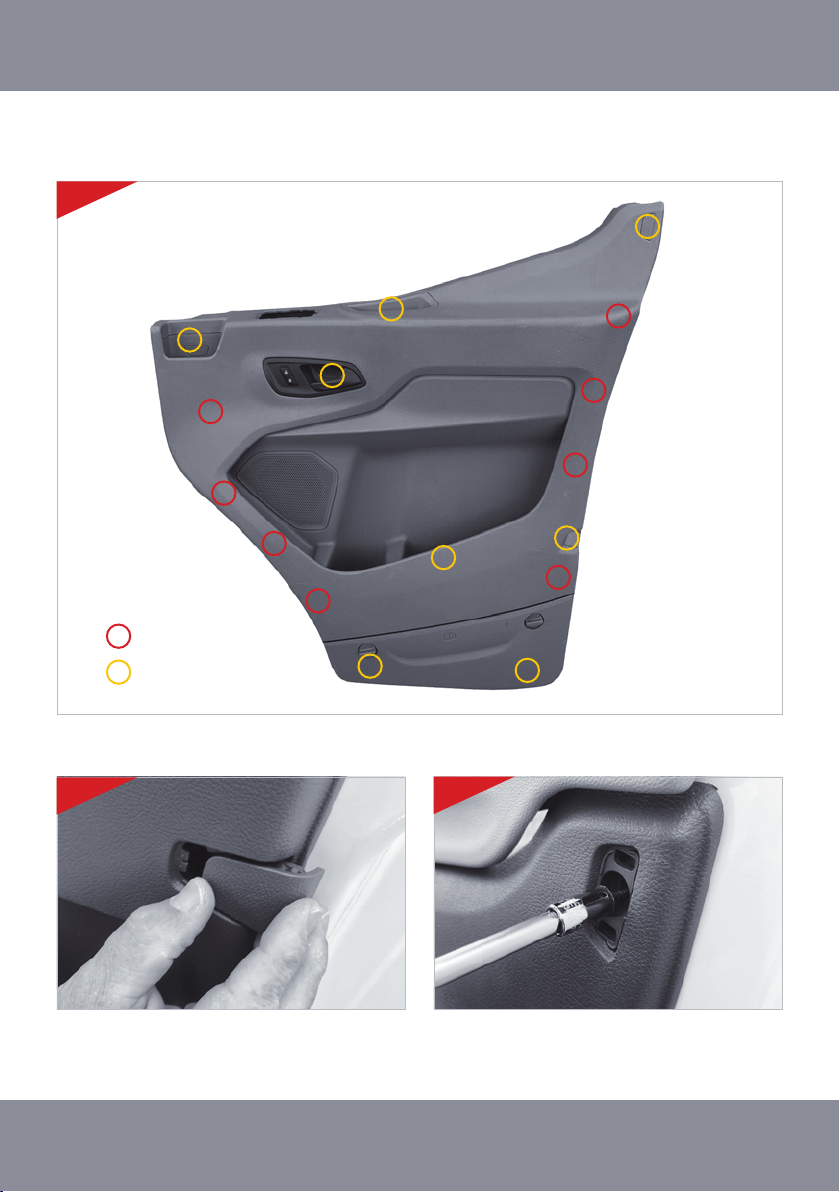

Beginnen Sie zuerst mit der Beifahrertür rechts. Wiederholen Sie im Anschluss sämtliche Einbauschritte an der Fahrertür links. Die Türverkleidung ist an den oben markierten Stellen entsprechend befestigt.
2
Entfernen Sie an den entsprechenden Stellen die Abdeckungen. Da-
runter benden sich die Schrauben.
3
Entfernen Sie alle acht Schrauben mit einem Sechskant-Steckschlüs-
sel Ø 7 mm und einem Torx T20 Schraubendreher.
4
Page 5
A - INSTALLATION DER LAUTSPRECHER
DEUTSCH
4

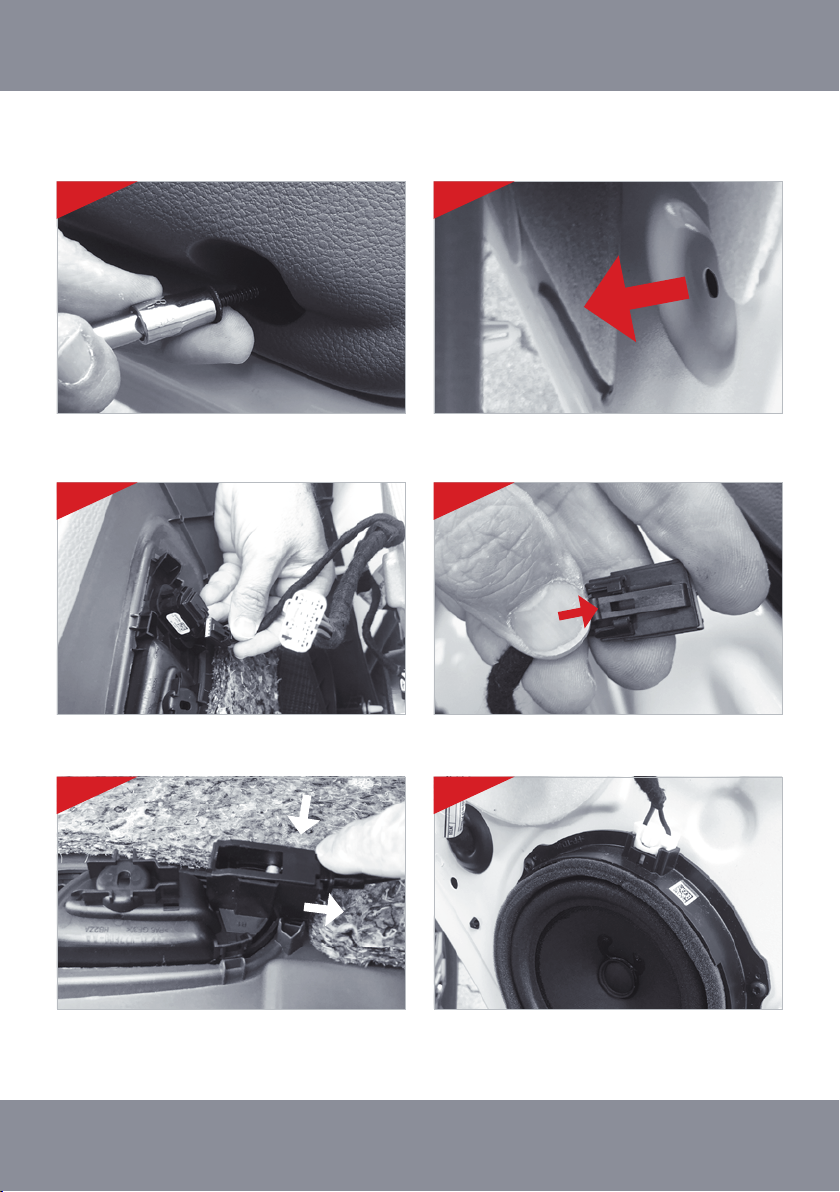

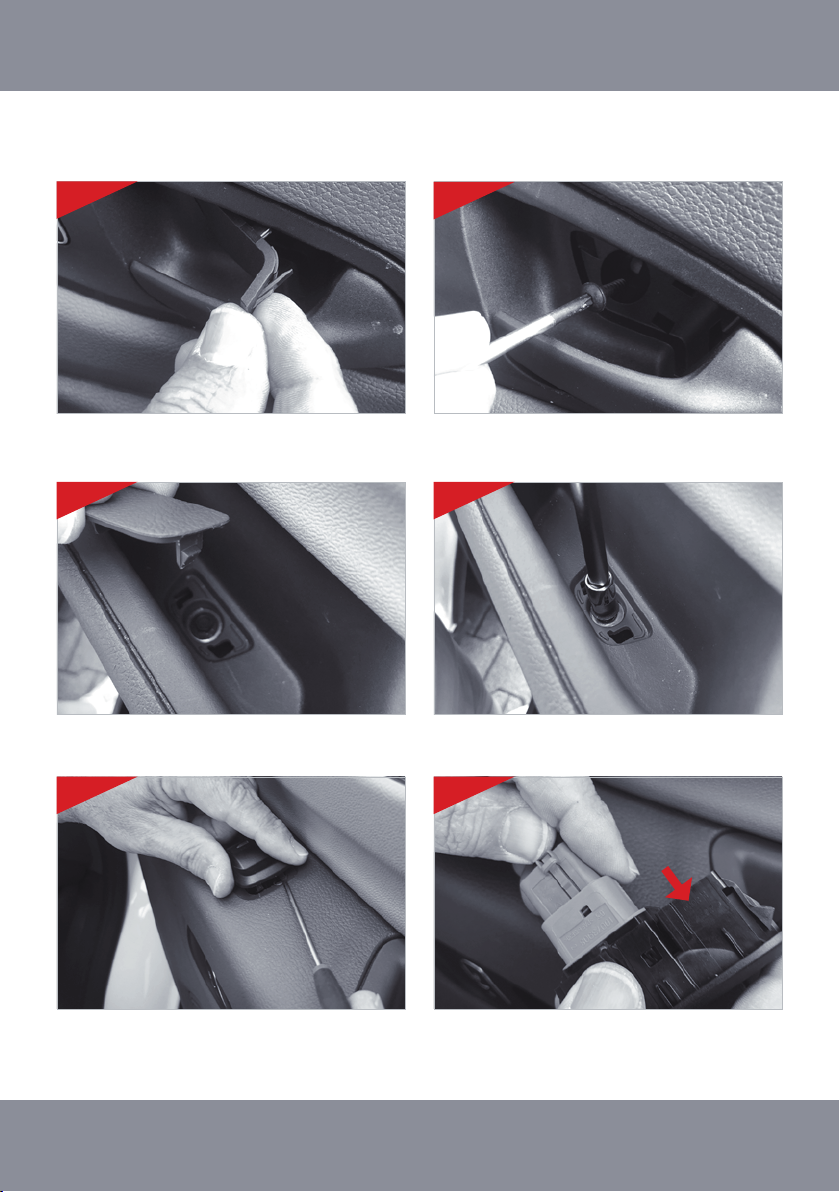

Entfernen Sie die Abdeckung im Türgriff. Hebeln Sie diese zuvor mittels eines achen Schraubendrehers heraus.
6
Entfernen Sie die Abdeckung im Seitenfach. Hebeln Sie diese zuvor
mittels eines achen Schraubendrehers heraus.
5
Lösen Sie die Schraube unter der Abdeckung im Türgriff.
7
Lösen Sie die Schraube unter der Abdeckung im Seitenfach.
8
Entfernen Sie die Bedieneinheit des elektrischen Fensterhebers vor-
sichtig mit einem achen Schraubendreher.
9
Entfernen den Verbindungsstecker und legen Sie dann die Bedieneinheit beiseite.
5
Page 6
DEUTSCH
A - INSTALLATION DER LAUTSPRECHER
10
Sind alle acht Schrauben entfernt, müssen noch die acht Halteclipse
der Türverkleidung gelöst werden.
12
Entfernen Sie jetzt den Verbindungsstecker der Bedieneinheit für die
Zentralverriegelung.
11
Durch vorsichtiges Ziehen an der Türverkleidung können Sie die Verbindungen entriegeln.
13
Den Verbindungsstecker können Sie durch Drücker auf die Arretiernase entriegeln.
14
Entfernen jetzt noch den Seilzug des Türgriffs. Durch leichtes Drücken können Sie diesen vorsichtig nach hinten herausziehen.
6
15
Entfernen Sie jetzt die Türverkleidung, um Zugang zum Lautsprecher
zu erhalten.
Page 7
A - INSTALLATION DER LAUTSPRECHER
DEUTSCH
1716
Ziehen Sie den Anschlussstecker des Lautsprechers ab und lösen
die drei Schrauben.
18
Die Installation des Lautsprechers ist jetzt abgeschlossen. Befestigen
Sie wieder die Türverkleidung, indem Sie die Einbauschritte 2 bis 14
in umgekehrter Reihenfolge vornehmen.

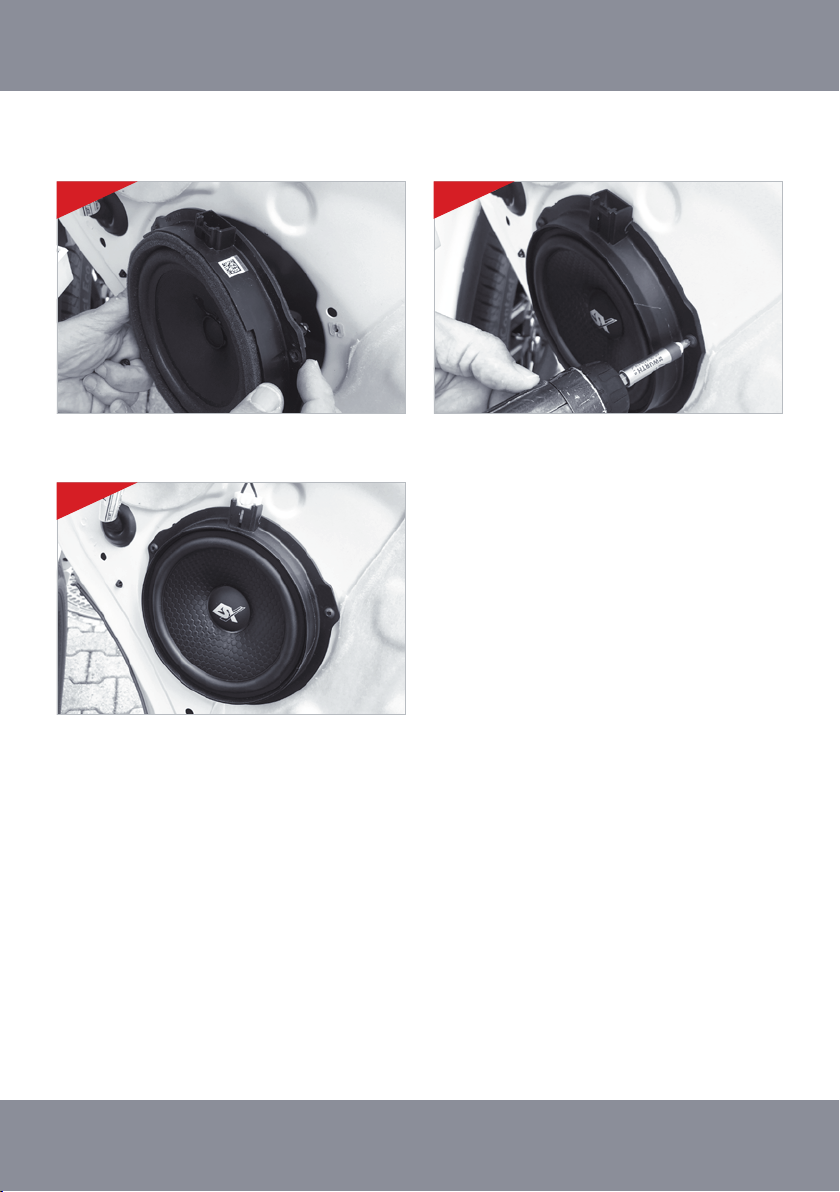

Setzen Sie den ESX Lautsprecher ein, befestigen Ihn mit den drei
Original-Schrauben und stecken oben den Anschlussstecker ein.
7
Page 8
DEUTSCH
B - INSTALLATION DER HOCHTÖNER
19

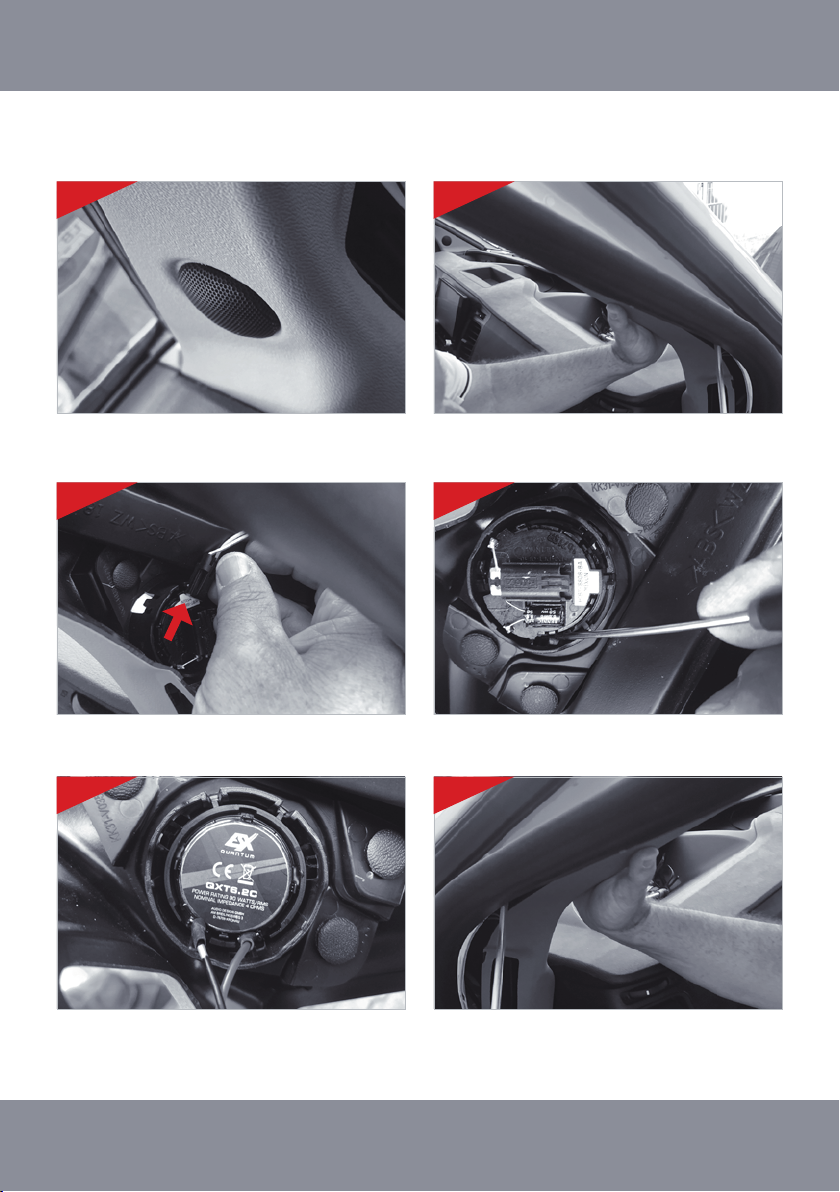

Beginnen Sie mit der Installation der Hochtöner auf der Beifahrerseite. Wiederholen Sie anschließend alle Einbauschritte auf der
Fahrerseite.
21
Unter der Verkleidung bendet sich der Hochtöner. Entfernen Sie den
Verbindungsstecker.
20
Hebeln Sie die Gummidichtung der Türöffnung heraus und ziehen
diese vorsichtig an der entsprechenden Stelle heraus. Klappen Sie
dann die Verkleidung der A-Säule weg.
22
Der Hochtöner ist an drei Stellen mit drei Arretiernasen befestigt. Die-
se können Sie mit einen achen Schraubendreher entriegeln.
23
Setzten Sie den ESX Hochtöner ein. Achten Sie darauf das dieser
richtig in die Arretiernasen einrastet.
8
24
Verbinden Sie den ESX-Hochtöner mit dem Anschlussstecker des
Fahrzeugs und setzen die Verkleidung der A-Säule wieder ein.
Page 9
ENGLISH
IMPORTANT INFORMATION
Legal information:
• ESX Car Audio Systems and Audio Design GmbH are in no way afliated with the named vehicle manufacturers or their subsidiaries or act
on their behalf or with their authorization.
• All protected product names and brand names are the property of their respective owners.
• The compatibility with the specied vehicles corresponds to the information status September 2022.
• Technical changes and errors are subject to change.
Customer service:
As a rule, the assembly and installation of the sound system should be carried out by a trained and technically experienced specialist. If you
decide to do the installation yourself, please contact your specialist car audio dealer or the Audio Design GmbH service department by e-mail at
[email protected] if you have any problems.
Compatibility:
Ford Transit Custom Generation 7 (since 2014)
Scope of delivery:
2 x woofer including integrated crossover
2 x tweeter including cable crossover
Disposal:
If you have to dispose the device, please note that no electronic devices may be disposed in the household waste. Dispose the device
in a suitable recycling facility in accordance with local waste regulations. If necessary, consult your local authority or your dealer.
SPECIFICATIONS
QXF6.2C
16 cm (6”) 2-way component system
90 Watts RMS / 180 Watts max.
Nominal impedance 3 Ohms
Frequency range 50 - 22000 Hz
160 mm woofer with ber reinforced cone
6 dB crossover woofer integrated in the basket
25 mm silk dome neodymium tweeter
6 dB cable crossover for tweeter (cutoff frequency 3700 Hz)
NOTES ON INSTALLATION:
The following instructions are an installation aid for the professional installation of the sound system. The installation steps described may vary
in other vehicles or vehicles with different equipment.
In general, observe the following information:
• Please treat all parts of the sound system and the components of your vehicle with care.
• Under all circumstances, observe the vehicle manufacturer’s instructions and do not make any changes that could impair driving safety.
• Be sure to observe the correct polarity when connecting.
9
Page 10
ENGLISH
A - INSTALLATION OF THE SPEAKERS
1
Clipped in
Screwed
Start with the passenger door on the right rst. Then repeat all the installation steps on the left driver door. The door panel is attached accordingly
at the points marked above.
2
Remove the covers at the appropriate places. Below are the screws. Remove all eight screws by using a Ø 7 mm hex socket wrench and
3
a Torx T20 screwdriver.
10
Page 11
A - INSTALLATION OF THE SPEAKERS
ENGLISH
4
Remove the cover in the door handle. Lever it out rst by using a
at screwdriver.
6
Remove the side compartment cover. Lever it out by using a at
screwdriver.
5
Unscrew the screw under the cover in the door handle.
7
Unscrew the screw under the cover in the side compartment.
8
Carefully remove the power window control panel by using a at
screwdriver.
9
Remove the connector plug and then put the control panel aside.
11
Page 12
ENGLISH
A - INSTALLATION OF THE SPEAKERS
10
Once all eight screws have been removed, the eight retaining clips on
the door panel must be released.
12
Now remove the connecting plug of the control panel of the central
locking.
11
You can unlock the connections by gently pulling away the door panel.
13
You can unlock the connecting plug by pressing the locking lug.
14
Now remove the door handle cable. You can carefully pull it out backwards by gently pressing it.
12
15
Now remove the door panel to access the speaker.
Page 13
A - INSTALLATION OF THE SPEAKERS
ENGLISH
1716
Disconnect the speaker connector and loosen the three screws.
18
The speaker installation is now complete. Reattach the door panel by
reversing installation steps 2 through 14.
Insert the ESX speaker, fasten it with the three original screws and
plug in the connector at the top.
13
Page 14
ENGLISH
B - INSTALLATION OF THE TWEETERS
19
Start installing the tweeters on the passenger side. Then repeat all
installation steps on the driver’s side.
21
The tweeter is located under the panel. Remove its connector plug. The tweeter is attached in three places with three locking lugs. You
20
Lever out the rubber seal of the door opening and carefully pull it out
at the appropriate point. Then fold away the A-pillar panel.
22
can unlock them with a at screwdriver.
23
Insert the ESX tweeter. Make sure that it engages correctly in the
locking lugs.
14
24
Connect the ESX tweeter to the connector plug of the vehicle. Finally,
reinstall the A-pillar trim.
Page 15

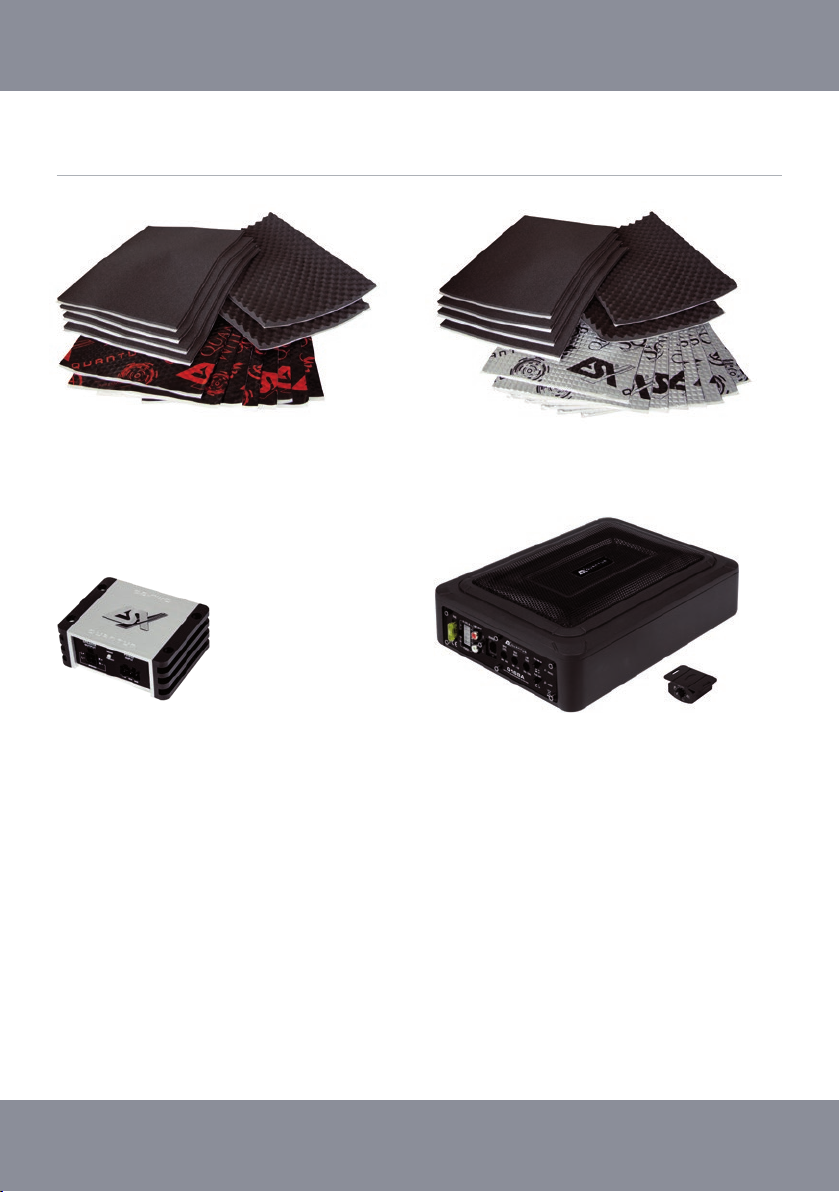

RECOMMENDED ACCESSORIES
ENGLISH
ESX QDK2
for damping two vehicle doors
Thickness 2.0 mm, MLF 0.4
ESX QS-TWO-ISO
2-Channel Class D Nano Digital Amplier
ISO Plug+Play Wire Harness
Dimensions: 70 x 35 x 90 mm
ESX QDK1
for damping two vehicle doors
Thickness 1.8 mm, MLF 0.23
ESX Q168A
15 x 20 cm (6 x 8”) active subwoofer system
Ideal for installation under the seats
Dimensions: 195 x 74 x 260 mm
15
Page 16
D E S I G N
Am Breilingsweg 3 · D-76709 Kronau/Germany
Audio Design GmbH
Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510
www.esxaudio.de • www.audiodesign.de
© Audio Design GmbH, All Rights Reserved
Loading...
