Page 1
QXS6.3C
2.1-WAY COMPONENT SYSTEM
MADE FOR MERCEDES-BENZ SPRINTER
VERS.1.1
Page 2
DEUTSCH
WICHTIGE INFORMATIONEN
Elektro- und Elektronikgeräte – Informationen für private Haushalte:
Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten.
Die wichtigsten Anforderungen sind hier zusammengestellt.
1. Getrennte Erfassung von Altgeräten
Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom
unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, sondern in spezielle
Sammel- und Rückgabesysteme.
2. Batterien und Akkus sowie Lampen
Besitzer von Altgeräten haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei
aus dem Altgerät entnommen werden können, im Regelfall vor der Abgabe an einer Erfassungsstelle vom Altgerät zu trennen. Dies gilt nicht,
soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteiligung eines öffentlich-rechtlichen Entsorgungsträgers zugeführt werden.
3. Möglichkeiten der Rückgabe von Altgeräten
Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den
von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben.
Rücknahmepichtig sind Geschäfte mit einer Verkaufsäche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsäche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte
anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und
Versandächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandächen mindestens 800
m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen
Endnutzer zu gewährleisten.
Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepichtigen Vertreibern unter anderem dann, wenn ein
neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Wenn ein neues Gerät
an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies
gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG,
nämlich „Wärmeüberträger“, „Bildschirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu
einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt. Außerdem besteht die Möglichkeit
der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner
äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.
4. Datenschutz-Hinweis
Altgeräte enthalten häug sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informations- und Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden
Altgeräten jeder Endnutzer selbst verantwortlich ist.
5. Bedeutung des Symbols „durchgestrichene Mülltonne“
Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige
Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.
Hersteller-Informationen gemäß § 18 Abs. 4 ElektroG (neu)
2
Page 3
DEUTSCH
WICHTIGE INFORMATIONEN
Rechtlicher Hinweise:
• ESX Car Audio Systems bzw. die Audio Design GmbH sind in keiner Weise mit den genannten Fahrzeugherstellern oder deren Tochterge-
sellschaften verbunden oder handeln in deren Auftrag oder mit deren Autorisierung.
• Alle geschützten Produktnamen und Markennamen sind das Eigentum ihrer jeweiligen Inhaber.
• Die Kompatibilität mit den angegebenen Fahrzeugen entspricht dem Informationsstand September 2022.
• Technische Änderungen und Irrtum vorbehalten.
Kundenservice:
In der Regel sollte die Montage und Installation des Soundsystems von einem geschultem und technisch versierten Spezialisten vorgenommen
werden. Sollten Sie sich dennoch für eine Selbstmontage entscheiden, wenden Sie sich bei Problemen an Ihren Fachhändler oder an die Servi-
ceabteilung von Audio Design per E-Mail an [email protected]
Kompatibilität:
Mercedes-Benz Sprinter VS30 (W907/W910) ab 2018
Lieferumfang:
2 x Tiefmitteltöner
2 x Hochtöner inkl. Kabel-Frequenzweiche
1 x Center-Lautsprecher mit separater Kabel-Frequenzweiche
TECHNISCHE DATEN
QXS6.3C
2.1-Wege Komponenten-System
2 x 90 + 1 x 25 Watt/RMS, 2 x 180 + 50 Watt/MAX
Nominale Impedanz 3 Ohm
Frequenzbereich 50 - 24000 Hz
2 x 160 mm Lautsprecher mit faserversträrkter Membran
2 x 25 mm Gewebe-Neodym-Hochtöner inkl. 6 dB Kabel-Frequenzweiche (3500 Hz)
1 x 80 mm Center Lautsprecher mit Doppelschwingspule und E-Call Funktion
Plug+Play Installation
HINWEISE ZUR INSTALLATION:
Die nun folgende Anleitung ist eine Einbauhilfe zur fachgerechten Installation des Soundsystems in einem Mercedes-Benz Sprinter.
In anderen Fahrzeugen bzw. Fahrzeugen mit anderer Ausstattung können die beschriebenen Einbauschritte abweichend sein.
Beachten Sie generell die folgenden Hinweise:
• Behandeln Sie bitte alle Teile des Soundsystems und die Komponenten Ihres Fahrzeugs grundsätzlich mit Vorsicht.
• Beachten Sie unter allen Umständen die Vorschriften des Fahrzeugherstellers und nehmen Sie keine Veränderungen am Fahrzeug vor,
welche die Fahrsicherheit beeinträchtigen könnten.
• Achten Sie beim Anschließen unbedingt auf die korrekte Polarität.
3
Page 4
DEUTSCH

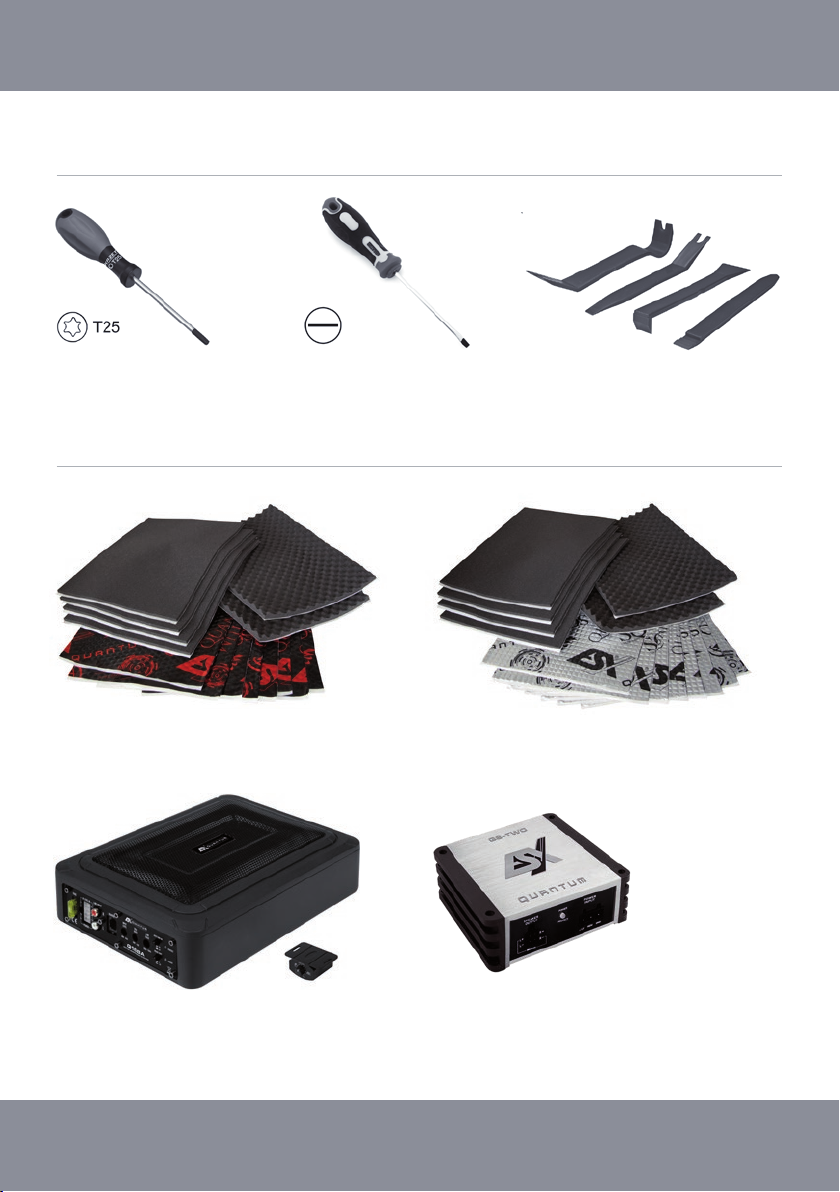

EMPFOHLENE WERKZEUGE
SchlitzschraubendreherTorx T25 Schraubendreher Kunststoff-Montagekeile
EMPFOHLENES ZUBEHÖR
ESX QDK2
zum Dämmen von zwei Fahrzeugtüren
Stärke 2,0 mm, MLF 0,4
ESX Q168A
15 x 20 cm (6 x 8”) Aktiv-Subwoofer-System
Ideal zur Installation unter den Sitzen
Abmessungen: 195 x 74 x 260 mm
4
ESX QDK1
zum Dämmen von zwei Fahrzeugtüren
Stärke 1,8 mm, MLF 0,23
ESX QS-TWO
2-Kanal Class D Nano Digital Verstärker
2 x 52/95 Watt RMS @ 4/2 Ohm
Abmessungen: 70 x 35 x 90 mm
Page 5
A - INSTALLATION DER LAUTSPRECHER
DEUTSCH
21
Beginnen Sie zuerst mit der Fahrertür links. Wiederholen Sie im Anschluss sämtliche Einbauschritte an der Beifahrertür rechts.
3
Entfernen Sie dann die runde Abdeckung in der Türgriffschale. Entfernen Sie danach die runde Abdeckung in der oberen Schale
Zunächst muss die Türverkleidung entfernt werden. Entfernen Sie
dazu die runde Abdeckung links unten am Fenster mit einem achen
Schlitzschraubendreher.
4
unterhalb des Fensters bei den Fensterhebertasten.
5 6
Entfernen Sie jetzt alle Schrauben, die Sie mit dem Entfernen der
runden Abdeckungen freigelegt haben.
Entfernen Sie dann noch die fünf oben markierten Schrauben am
unteren Teil der Türverkleidung.
5
Page 6
DEUTSCH
A - INSTALLATION DER LAUTSPRECHER
7

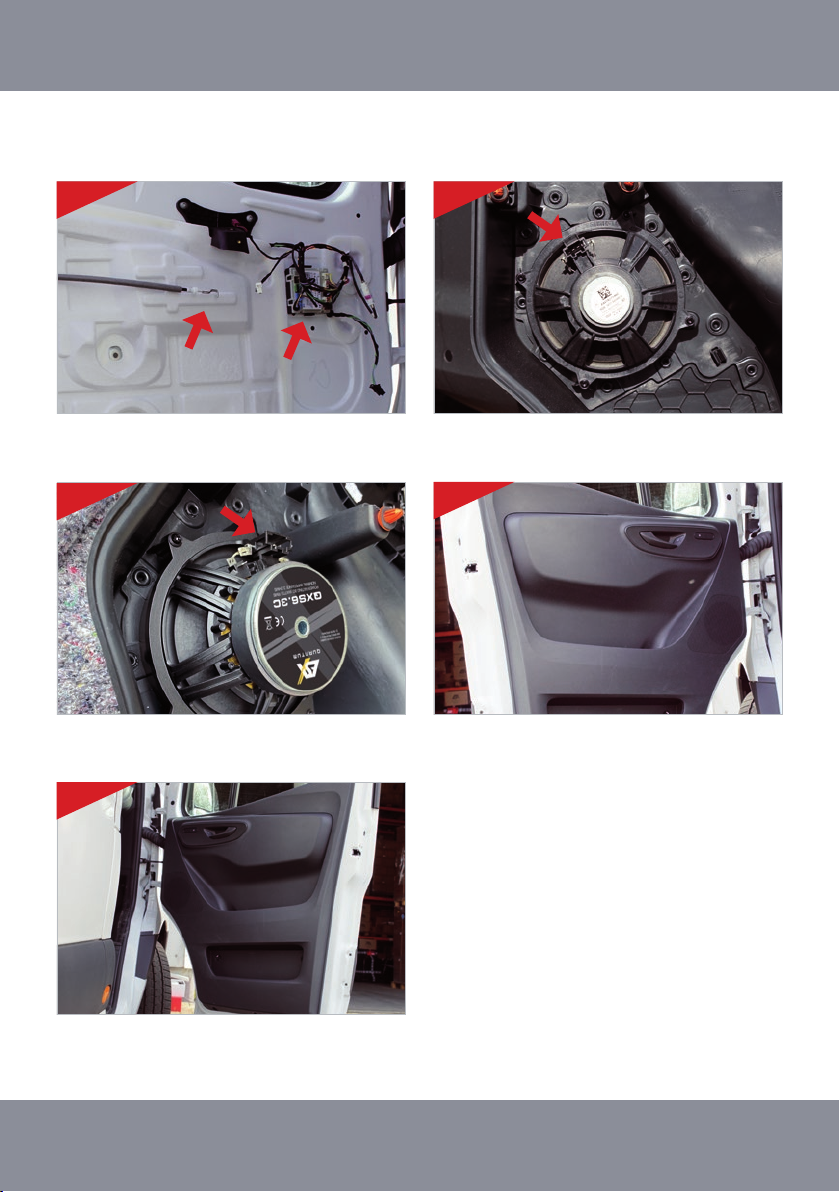

Entfernen Sie die eingeclipste Türverkleidung, nachdem Sie den
Seilzug des Türgriffs gelöst und alle Kabelstecker abgezogen haben.
9
Setzen Sie den ESX Lautsprecher ein, befestigen Ihn mit den vier
Original-Schrauben und stecken den Anschlussstecker ein.
8
Auf der Innenseite der Türverkleidung bendet sich der Original-Lautsprecher. Ziehen Sie dort den Anschlussstecker ab und entfernen die
vier Befestigungsschrauben.
10
Befestigen Sie abschließend die Türverkleidung, indem Sie die Einbauschritte 1 bis 7 in umgekehrter Reihenfolge vornehmen.
11
Wiederholen Sie nun die Einbauschritte 1 - 10 an der Tür auf der
Beifahrerseite.
6
Page 7
B - INSTALLATION DER HOCHTÖNER
DEUTSCH
12
Hebeln Sie die Hochtönerabdeckung auf der Fahrerseite unterhalb
der Windschutzscheibe mit einem geeigneten Montagekeil heraus.
14
Ziehen Sie den Anschluss-Stecker am Original-Hochtöner ab und
stecken diesen am neuen ESX Hochtöner ein.
13
Entfernen Sie den Original-Hochtöner, indem Sie die drei Halterungsnasen nach außen wegdrücken.
15
Clipsen Sie den neuen ESX Hochtöner in die Einbauöffnung und
achten Sie darauf, dass alle drei Halterungsnasen korrekt einrasten.
16
Setzen Sie die Hochtönerabdeckung wieder im Armaturenbrett ein
und achten Sie darauf, dass diese korrekt einrastet.
17
Wiederholen Sie nun die Einbauschritte 12 - 16 am Hochtöner auf
der Beifahrerseite.
7
Page 8
DEUTSCH
C - INSTALLATION DES CENTER-LAUTSPRECHERS
18
Hebeln Sie die Lautsprecherabdeckung mittig, unterhalb der Windschutzscheibe mit einem geeigneten Montagekeil heraus.
20
Stecken Sie dann den Anschlussstecker für die SOS-Funktion (grün/
weiß) am ESX Lautsprecher an einen der beiden Anschlüsse ein.
Stecken Sie dann den weißen Stecker der beiliegenden Kabel-
frequenzweiche für den Center-Lautsprecher an den anderen Anschluss. Das andere Ende mit dem blauen Stecker stecken Sie auf
den Anschlussstecker des Audio-Signals (grau/lila) vom Fahrzeug.
Drücken danach den ESX Lautsprecher in die Lautsprecheröffnung.
Achten Sie darauf, dass beide Haltebolzen korrekt einrasten.
19
Entfernen Sie den Original-Lautsprecher, indem Sie die beiden Haltebolzen heraushebeln. Ziehen Sie danach die beiden Anschlussstecker am Original-Lautsprecher ab.
21
Clipsen Sie abschließend die Lautsprecherabdeckung wieder ein und
achten darauf, dass diese korrekt einrastet.
8
Page 9
ENGLISH
IMPORTANT INFORMATION
Legal information:
• ESX Car Audio Systems and Audio Design GmbH are in no way afliated with the named vehicle manufacturers or their subsidiaries or act
on their behalf or with their authorization.
• All protected product names and brand names are the property of their respective owners.
• The compatibility with the specied vehicles corresponds to the information status September 2022.
• Technical changes and errors are subject to change.
Customer service:
As a rule, the assembly and installation of the sound system should be carried out by a trained and technically experienced specialist. If you
decide to do the installation yourself, please contact your specialist car audio dealer if you have any problems.
Compatibility:
Mercedes-Benz Sprinter VS30 (W907/W910) since 2018
Scope of delivery:
2 x woofer
2 x tweeter including cable crossover
1 x center speaker with separate cable crossover
Disposal:
If you have to dispose the device, please note that no electronic devices may be disposed in the household waste. Dispose the device in a suitable recycling facility in accordance with local waste regulations. If necessary, consult your local authority or your dealer.
SPECIFICATIONS
QXS6.3C
2.1-Way Component System
2 x 90 + 1 x 25 Watts/RMS, 2 x 180 + 50 Watts/MAX
Nominal Impedance 3 Ohms
Frequency Response 50 - 24000 Hz
2 x 160 mm Fiber Reinforced Cone Woofer
2 x 25 mm Silk Dome Neodymium Tweeter incl. 6 dB Inline Crossover (3500 Hz)
1 x 80 mm Center Speaker with Dual Voice Coil and E-Call Compatibility
Plug+Play Installation
NOTES ON INSTALLATION:
The installation steps described may vary in other vehicles or vehicles with different equipment.
In general, observe the following information:
• Please treat all parts of the sound system and the components of your vehicle with care.
• Under all circumstances, observe the vehicle manufacturer’s instructions and do not make any changes to the vehicle that could impair
driving safety.
• Be sure to observe the correct polarity when connecting.
9
Page 10
ENGLISH
RECOMMENDED TOOLS
Slotted screwdriverTorx T25 screwdriver Plastic mounting wedges
RECOMMENDED ACCESSORIES
ESX QDK2
for damping two vehicle doors
Thickness 2.0 mm, MLF 0.4
ESX Q168A
15 x 20 cm (6 x 8”) active subwoofer system
Ideal for installation under the seats
Dimensions: 195 x 74 x 260 mm
10
ESX QDK1
for damping two vehicle doors
Thickness 1.8 mm, MLF 0.23
ESX QS-TWO
2-channel Class D Nano Digital Amplier
2 x 52/95 Watts RMS @ 4/2 Ohms
Dimensions: 70 x 35 x 90 mm
Page 11
A - SPEAKER INSTALLATION
ENGLISH
21

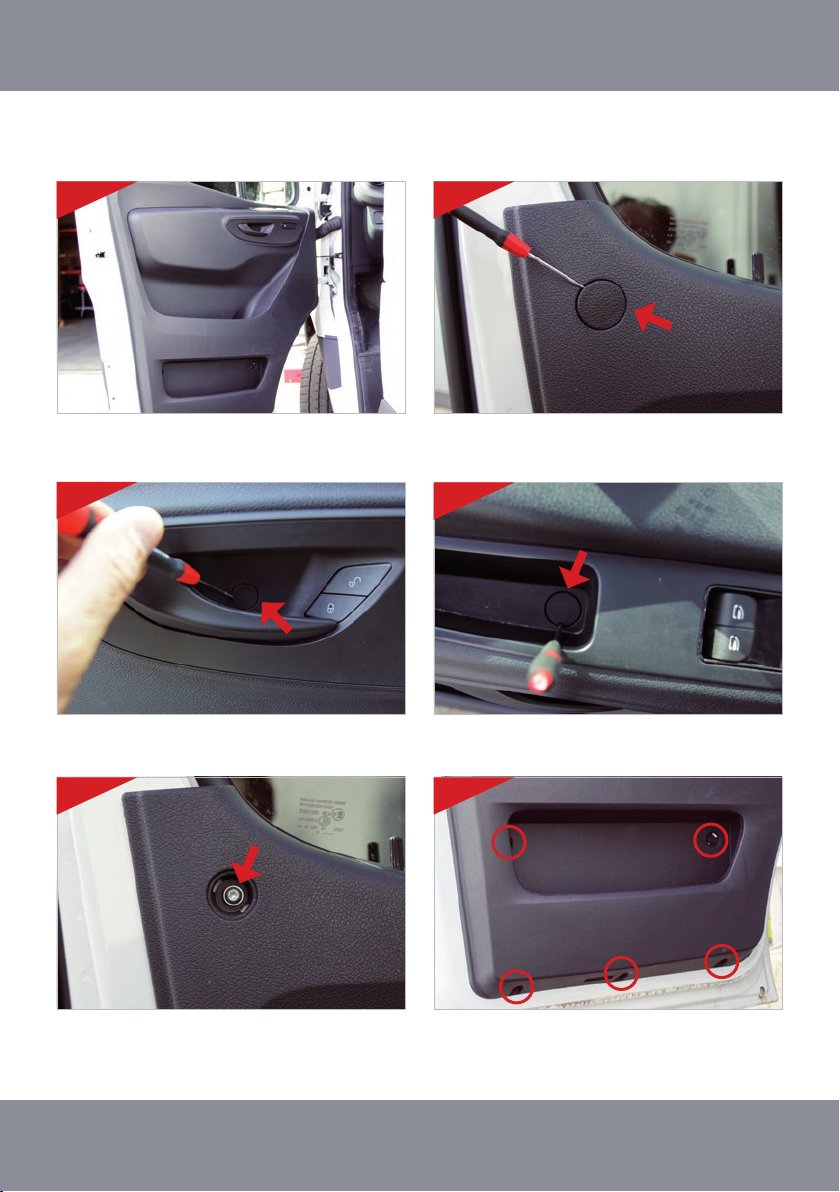

Start with the driver’s door on the left rst. Then repeat all the installation steps on the passenger door on the right.
3
Then remove the round cover in the door handle shell. Then remove the round cover in the upper shell below the window by
5
First, the door panel must be removed. To do this, remove the round
cover on the bottom left of the window with a at slotted screwdriver.
4
the power window buttons.
6
Now remove any screws that you uncovered by removing the round
covers.
Then remove the ve screws marked above on the lower part of the
door panel.
11
Page 12
ENGLISH
A - SPEAKER INSTALLATION
7

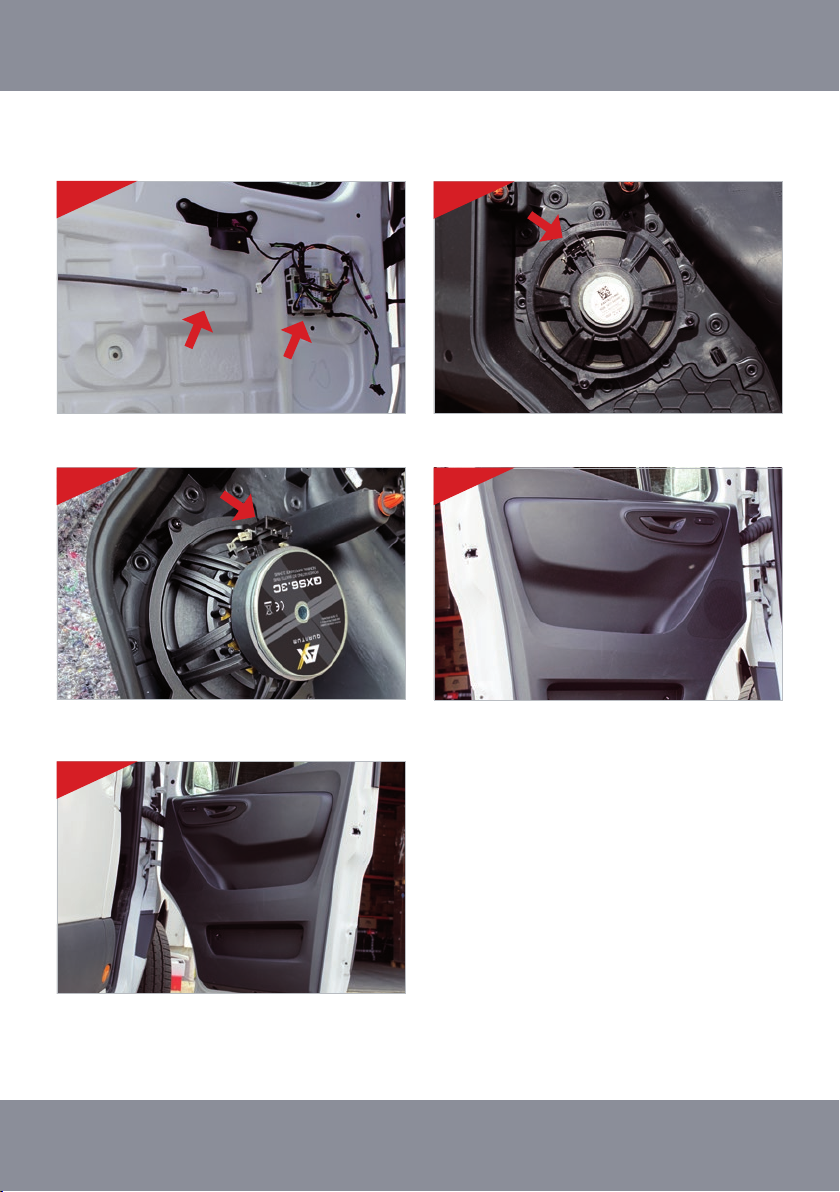

Remove the clipped door panel after loosening the door handle cable
and disconnecting all wiring connectors.
9
Insert the ESX speaker, fasten it with the four original screws and
plug in the connector.
8
The original speaker is on the inside of the door panel. Pull out the
connection plug there and remove the four fastening screws.
10
Finally, attach the door panel by reversing installation steps 1 to 7.
11
Now repeat installation steps 1 - 10 on the door on the passenger
side.
12
Page 13
B - TWEETER INSTALLATION
ENGLISH
12

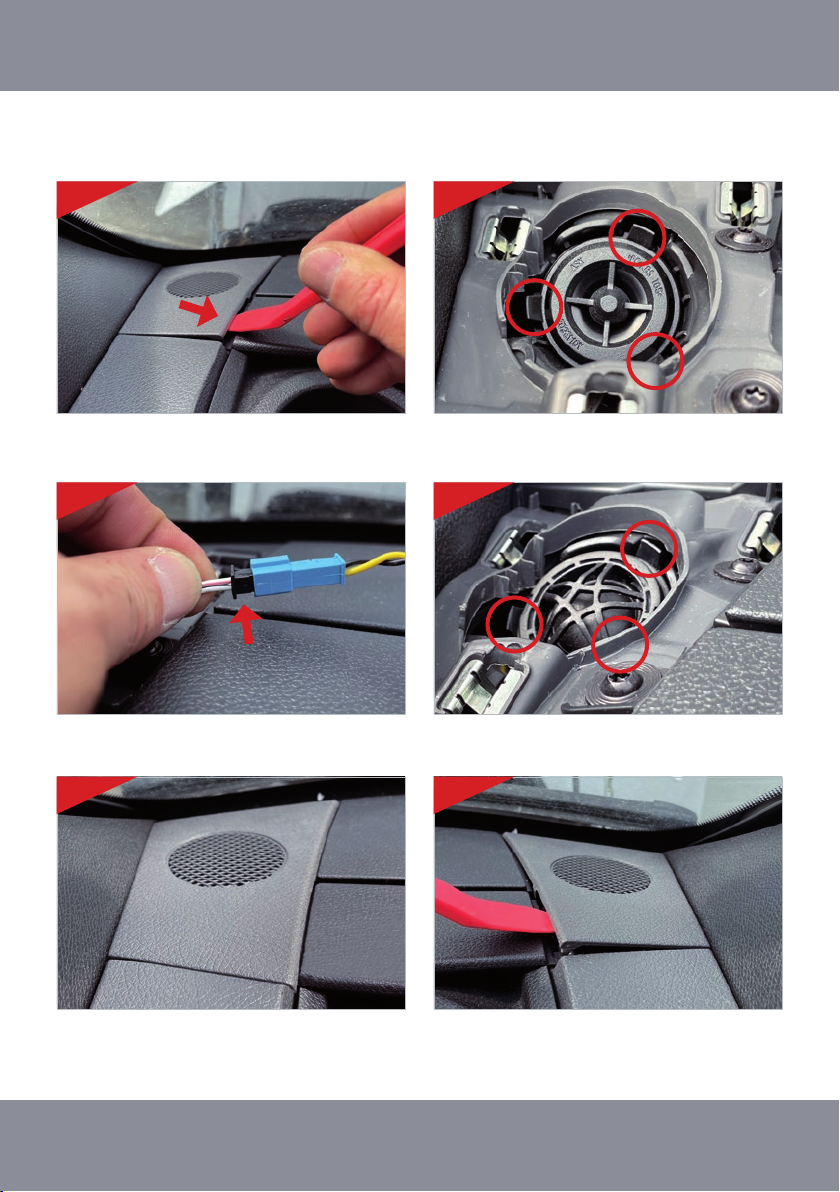

Lever out the tweeter cover on the driver’s side below the windshield
with a suitable mounting wedge.
14
Unplug the connector from the original tweeter and plug it into the
new ESX tweeter.
13
Remove the original tweeter by pushing the three retaining tabs outward.
15
Clip the new ESX tweeter into the installation opening and make sure
that all three mounting lugs engage correctly.
16
Place the tweeter cover back into the dashboard, making sure it
snaps into place correctly.
17
Now repeat installation steps 12 - 16 on the tweeter on the passenger
side.
13
Page 14
ENGLISH
C - CENTER SPEAKER INSTALLATION
18

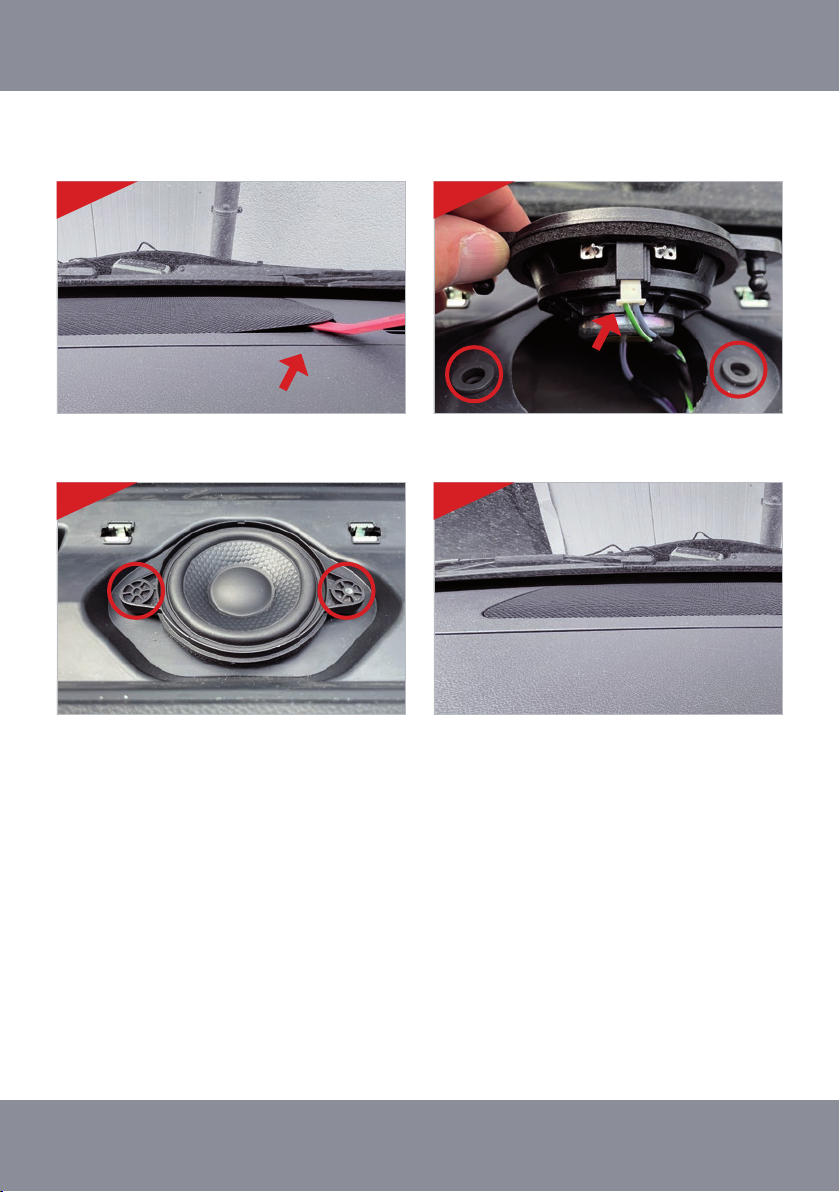

Lever out the speaker cover in the middle, below the windshield, by
using a suitable mounting wedge.
20
Then plug the connection plug for the SOS function (green/white) into
one of the two connectors on the ESX speaker.
Plug then the white plug of the included cable crossover for the center
speaker into the other connector. Plug the other end with the blue
plug into the audio signal connector (grey/purple) from the vehicle.
Then press the ESX speaker into the speaker opening. Make sure
that both retaining bolts engage correctly.
19
Remove the original speaker by prying out the two retaining bolts.
Then unplug the both connectors from the original speaker.
21
Finally, clip the speaker cover back in and make sure it snaps into
place correctly.
14
Page 15
15
Page 16
ENGLISH
D E S I G N
Am Breilingsweg 3 · D-76709 Kronau/Germany
Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510
www.esxaudio.de • www.audiodesign.de
Audio Design GmbH
© Audio Design GmbH, All Rights Reserved
Loading...
