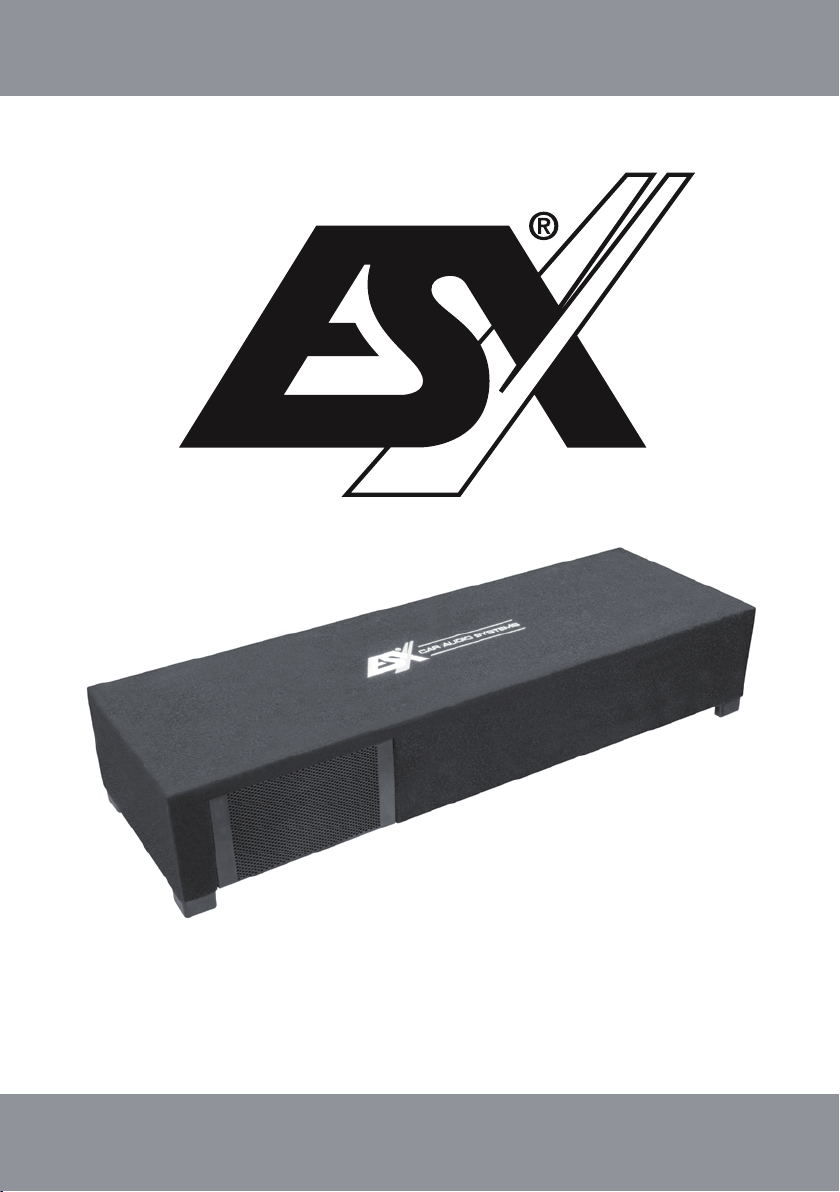

ESX DBX600Q User guide

DBX600Q

DUAL BASSREFLEX DOWNFIRE SYSTEM

DEUTSCH

WICHTIGE HINWEISE

Wählen Sie für die Installation eine Position im Fahrzeug, bei der weder das Sichtfeld des Fahrers,
noch die Sicherheit der Insassen beeinträchtigt wird. Dies gilt besonders für Airbag-Zonen und
Sicherheitsgurte. Die permanente Temperatur des Einbauortes sollte 5°C nicht unterschreiten bzw.
50°C nicht überschreiten. Schützen Sie zudem das Gerät vor Nässe und Feuchtigkeit.

Stellen Sie auch sicher, dass sich das Gerät während der Fahrt nicht lösen kann bzw. jemand im
Fahrgastraum verletzen kann. Es wird empfohlen, das Soundsystem wenn möglich mit Spanngur­ten oder ähnlichen Befestigungsarten im Kofferraum zu befestigen.

Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine seri­enmäßige Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.)
durch Bohrlöcher oder ähnliches beschädigt werden.

In Ihrem eigenen Interesse sollte die Lautstärke des Soundsystems so gewählt werden, dass die
Verkehrsfähigkeit und die Konzentration des Fahrers nicht beeinträchtigt wird, um Verkehrsgeräu­sche und akustische Warnsignale noch hören zu können.

Moderne Car Audio Soundsysteme produzieren enormen Schalldruck jenseits der 100 dB Gren­ze. Beachten Sie dazu, dass dauerhafter Gebrauch Ihr Hörvermögen bei sehr hohen Lautstärken
nachhaltig schädigen könnte.

Bitte beachten Sie unbedingt die korrekte Polung der Anschlüsse. Falsch installierte oder ange­schlossene Geräte können Ihr Fahrzeug und das Gerät selbst dauerhaft beschädigen.

Beachten Sie in jedem Fall die Bedienungsanleitung bzw. Anschlusshinweise des Verstärkers den
Sie verwenden möchten.

Verbinden Sie niemals die Lautsprecher-Anschlüsse mit der 12 Volt Leitung, da sonst die Lautspre­cher zerstört werden können.

BELASTBARKEIT

ESX Gehäuse-Subwoofer sind auf sehr laute Basspegel ausgelegt. Dennoch ist bei einer zu nied­rigen oder zu hohen Verstärkerleistung kein zufriedenstellendes Klangbild erreichbar. Dies kann
unter Umständen sogar zu einer Beschädigung der Lautsprecher führen.

Es ist empfehlenswert eher einen kräftigeren Verstärker (ca. 15-20% mehr Watt RMS als die maxi­male RMS Belastbarkeit des Woofers) zu wählen, und diesen nicht bei voller Lautstärke zu spielen
(geringer Klirrfaktor, guter Klang). Ein schwächerer, voll ausgepegelter Verstärker führt zu einem
schlechteren Klangbild aufgrund des höheren Klirrfaktors.

Drehen Sie die Lautstärke Ihres Verstärkers nie bis zum Anschlag auf bzw. soweit, dass der Ver­stärker in den Überlastbereich (Clipping) kommt. Falls das Klangbild verzerrt bzw. übersteuert oder
unsauber ist, drehen Sie die Lautstärke so weit zurück, bis keine Verzerrungen mehr zu hören sind.

Beachten Sie zudem die Mindestimpedanz des verwendeten Verstärkers. Wenden Sie sich im
Zweifelsfall an ihren Fachhändler.

ESX Gehäuse-Subwoofer besitzen keinen Limiter oder Begrenzer, der den Pegel nach oben be­grenzt. Übersteuerte Basspegel führen unweigerlich zu einem Durchbrennen der Schwingspulen
des Woofers. Durch Clipping/Übersteuerung verursachte Verbrennungen der Schwingspulen fallen
nicht unter die übliche Garantieleistung.

2

DEUTSCH

TECHNISCHE DATEN

DBX600Q

Subwoofer 2 x 16,5 cm (6.5“) mit Ø 38 mm Schwingspule
Belastbarkeit 300 Watt RMS / 600 Watt max.
Empf. Verstärkerleistung 240 bis 360 Watt RMS an 4 oder 2 + 2 Ohm
Impedanz 2 + 2 Ohm
Frequenzgang 35 - 300 Hz
Abmessungen 28 x 16,5 x 86 cm

Inkl. Montagefach für optional

erhältliche Verstärker mit den

Abmessungen 200 x 36 x 120 mm

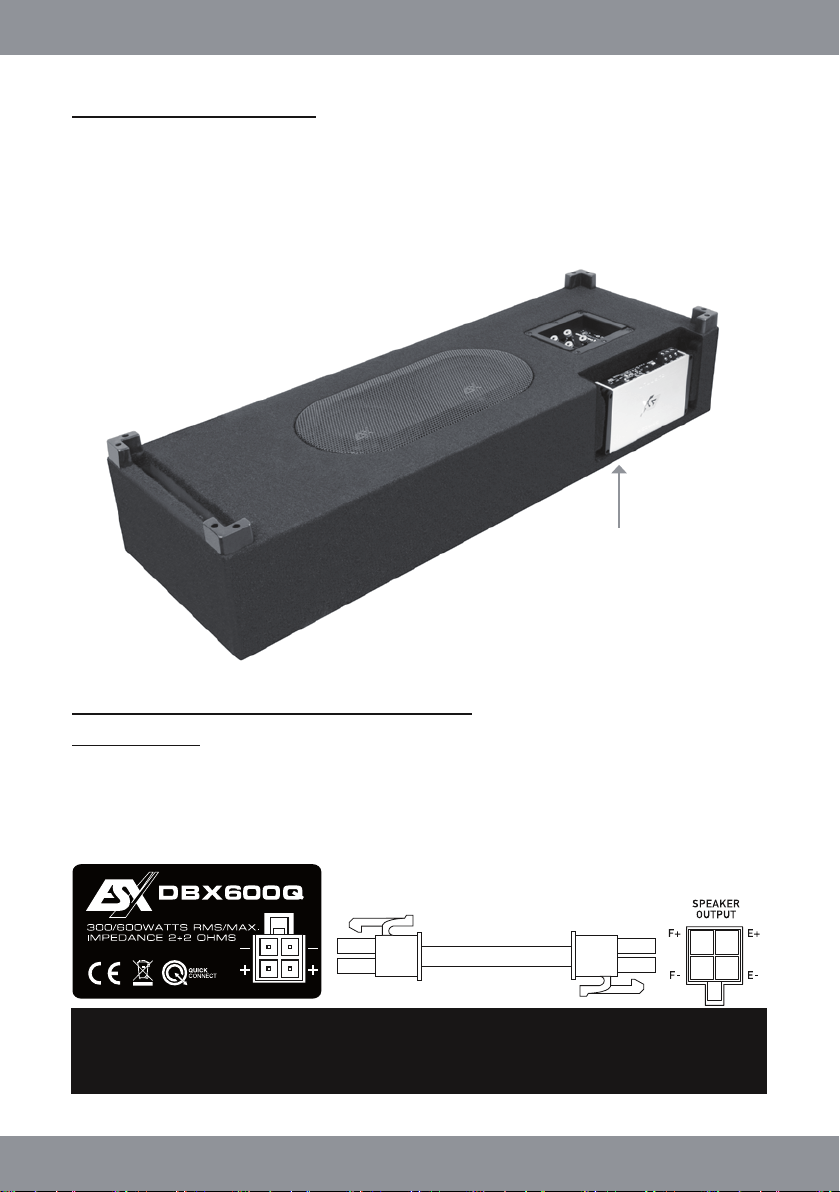

ANSCHLUSS MIT QUICKCONNECT

Dafür erforderlich:

• Kompatibler ESX Verstärker wie bspw. XE6440-DSP:

• QuickConnect Kabel wie bspw.:
QC120, Länge 120 cm
QC300, Länge 300 cm
QC500, Länge 500 cm

Verwenden Sie den QUICKCONNECT-ANSCHLUSS

und die Klemmanschlüsse nie gleichzeitig!

Verbinden Sie die Anschlussbuchse

mit dem Anschluss

SPEAKER OUTPUT des Verstärkers

mittels eines QuickConnect Kabels

ACHTUNG:

Passend für ESX QUANTUM

QM400.1, QM400.2 und QM400.4

3

DEUTSCH

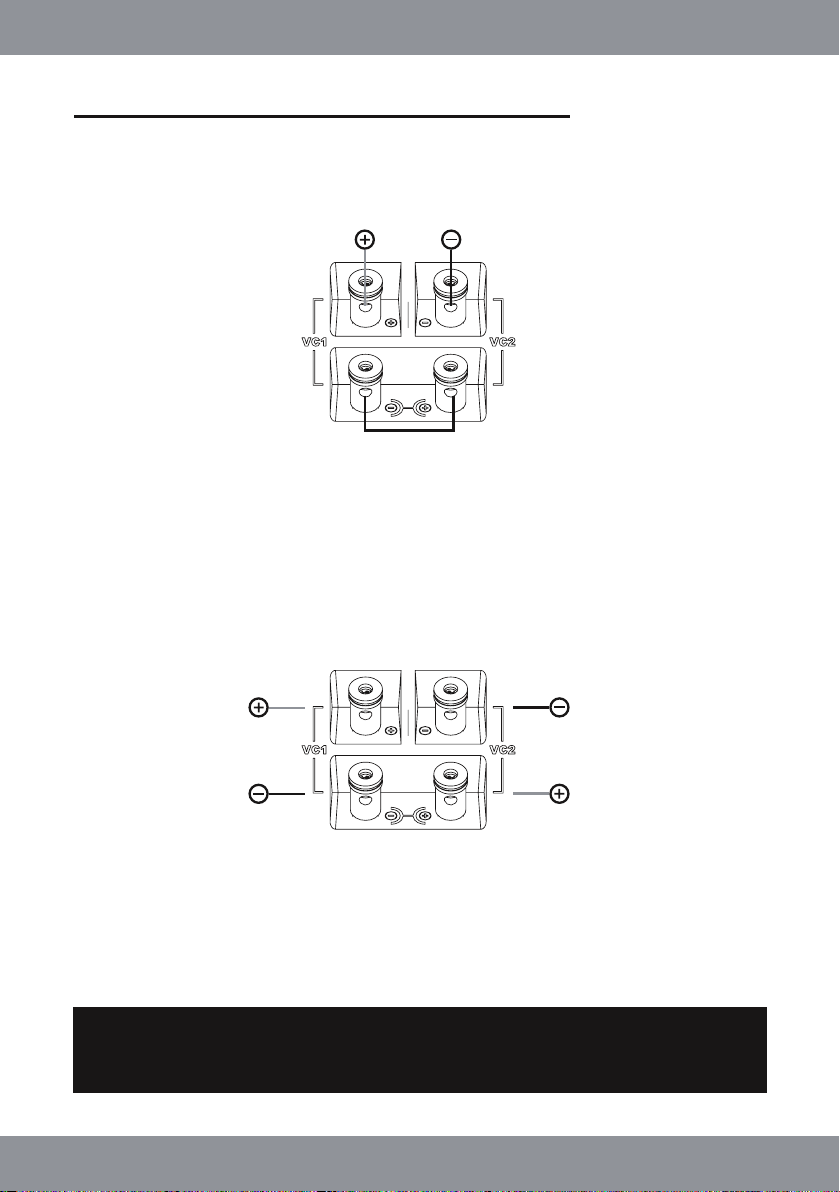

ANSCHLUSS AN DIE KLEMMANSCHLÜSSE

Betrieb mit einem Verstärker

seriell 4 Ohm

Verstärker an VC1 + und VC2 - anschließen

VC1 - mit VC2 + verbinden

Betrieb mit zwei Kanälen

standard 2 + 2 Ohm

1 2

Kanal 1 an VC1 anschließen

Kanal 2 an VC2 anschließen

Achten Sie bei dem Anschluss der Kabel

unbedingt auf die korrekte Polung.

4

ACHTUNG:

ENGLISH

IMPORTANT NOTES

Choose a suitable location for your soundsystem, that neither the driver’s eld of vision nor the

security of the inmates will be affected. This stands also for airbag-zones and safety belts. The per­manent temperature of the location should not be lower than 5°C and not higher than 50°C. Protect
the device from moisture and humidity.

Ensure that your subwoofer enclosure will not get loose during the drive and hurt someone in the
passenger cabin. It is recommended, that you mount the subwoofer enclosure with suitable belts or
any other mounting solutions in the trunk area.

Please observe not to damage any serial components of your vehicle (airbags, wires, gastank etc.)
during the installation of your soundsystem by drilling or any other operations.

For your personal concerns you should choose a appropriate sound level for the subwoofer enclo­sure, that neither the roadworthy of the driver nor his concentration will be disturbed, that he is able

to notice possible trafc noises and acoustical warning signals.

Modern car audio soundsystems provide very high acoustic pressure beyond the 100 dB mark.
Please observe in this case, that permanent use of high sound levels may cause damage to your
ability of hearing.

Please ensure by any means the correct polarity of all connections. Faulty installed and connected
devices may get damage the vehicle and the device permanently.

Please check in any case the operation guide or wiring manual of your amplier which you’d like to

use for the soundsystem.
Never connect the speaker terminals with the 12 Volt power supply, otherwise the speakers may

get damaged.

POWER RATING

ESX subwoofer enclosures are designed for high bass levels. Anyhow it is possible, that unsatisfy­ing sound characteristics could be caused by too low or too high amplier power. In certain circum­stances this even can cause a damage to the loudspeakers.

It is recommended to choose rather a more powerful amplier (ca. 15-20% more Watts RMS than
the max. RMS power rating of the woofer) and to use the amplier not at the maximum output level
(low distortion factor, good sound characteristics). A weaker amplier at the maximum level causes

worse sound characteristics due to the higher distortion factor.

Never crank up the output volume of your amplier to the maximum level or run the amplier into

the clipping range. If the sound is distorted and not clean, turn back the level until the distortions
disappear.

ESX subwoofer enclosures have no integrated limiter or clipper, which is limiting the level upwards.

Overamplied bass peaks leads inevitably to a burn out of the voice coil of the woofer. A burn out of

the voice coil, caused by clipping/overamping is not covered by the usual warranty.

5

ENGLISH

SPECIFICATIONS

DBX600Q

Subwoofer 2 x 16,5 cm (6.5“) with Ø 38 mm Voice Coil
Power Rating 300 Watts RMS / 600 Watts max.
Recom. Amplifer Power 240 to 360 Watts RMS @ 4 or 2 + 2 Ohms
Impedance 2 + 2 Ohms
Frequency Range 35 - 300 Hz
Dimensions 28 x 16,5 x 86 cm

Incl. compartment for optionally

available ampliers with the

dimensions 200 x 36 x 120 mm

Suitable for ESX QUANTUM

QM400.1, QM400.2 and QM400.4

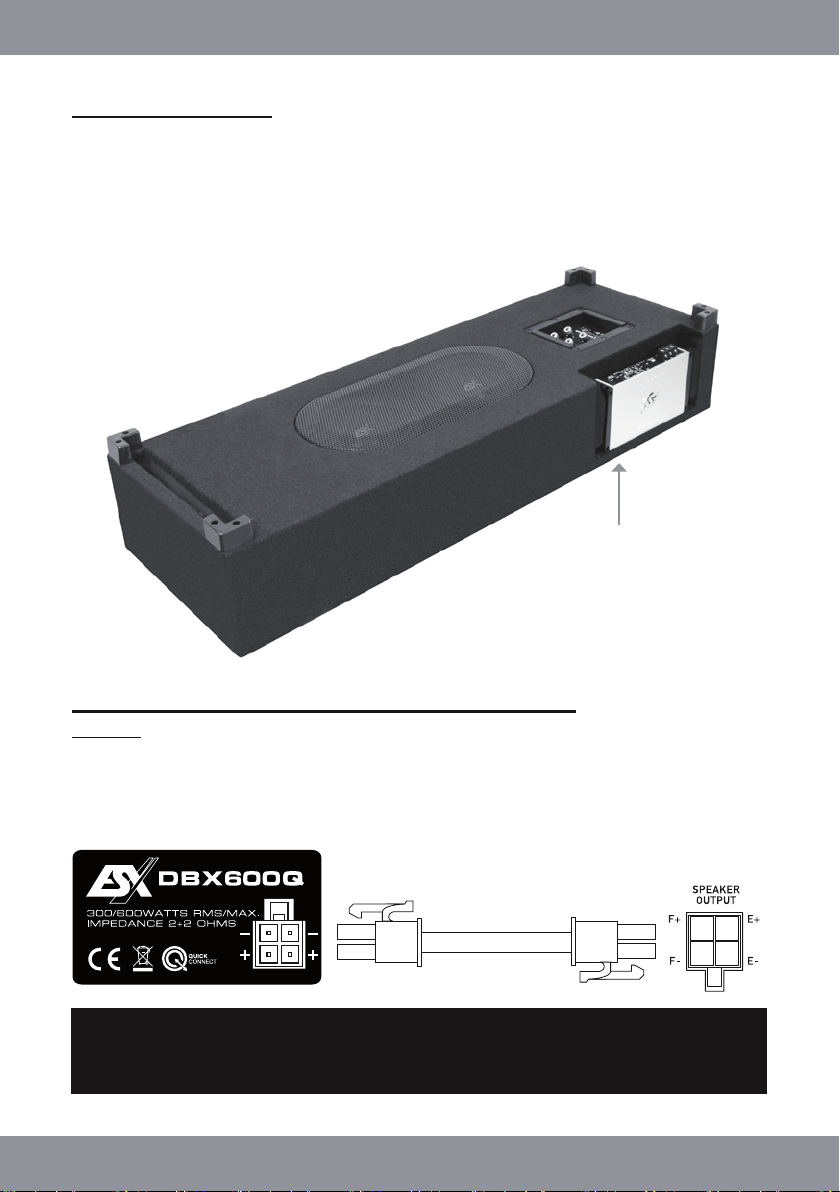

INTERCONNECTION WITH QUICKCONNECT

Required:

• Compatible ESX amplier such as XE6440-DSP:

• QuickConnect cable such as:
QC120, length 120 cm
QC300, length 300 cm
QC500, length 500 cm

Connect the connection socket

with the connection

SPEAKER OUTPUT of the amplier

using a QuickConnect cable

WARNING:

Use the QUICKCONNECT interconnection and

the spring terminal connections never at the same time!

6

ENGLISH

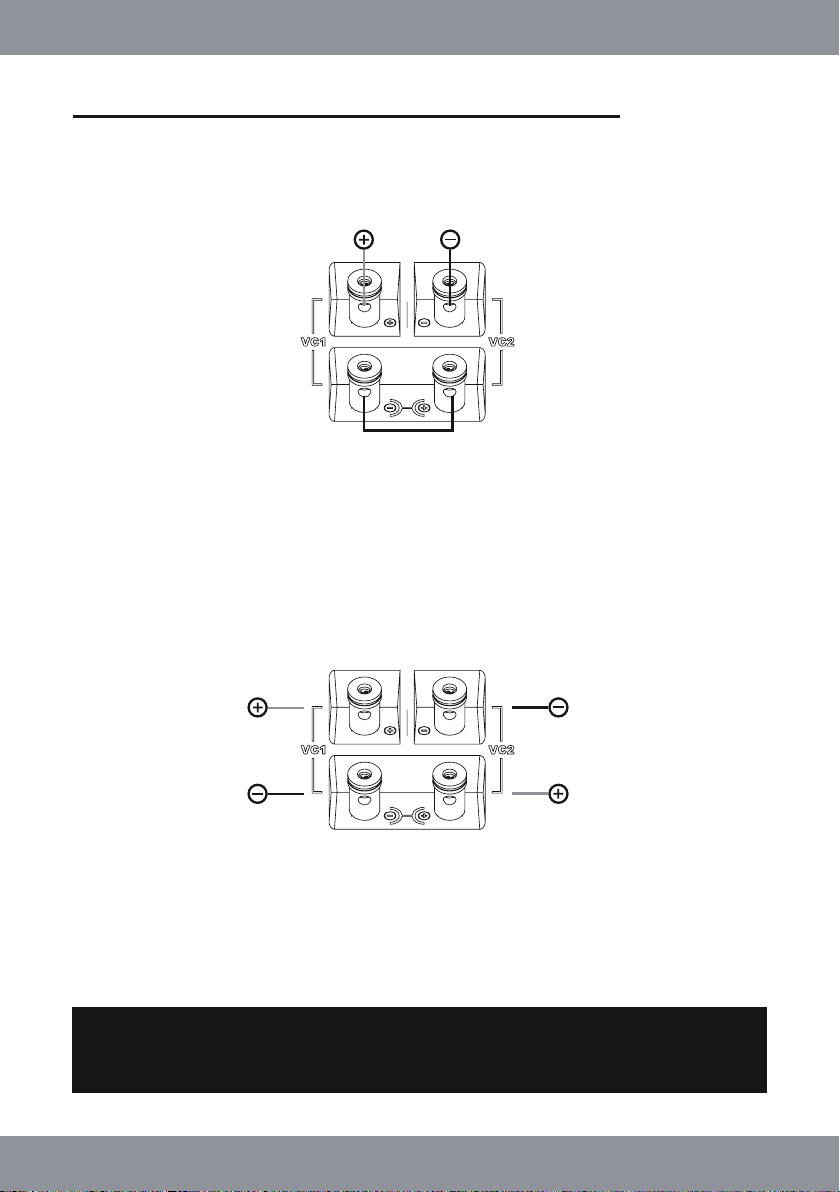

INTERCONNECTION WITH SPRING TERMINALS

Operation with one amplier

serial 4 Ohms

Connect amplier at VC1 + and VC2 -

Connect VC1 - with VC2 +

Operation with two channels

standard 2 + 2 Ohms

1 2

Connect channel 1 at VC1

Connect channel 2 at VC2

WARNING:

Please ensure that the connection of the cables

have the correct polarity as marked.

7
