Thank you for purchasing the Estes Dart Quadcopter. We are certain you will get
many hours of enjoyment out of this model. If you should have any questions or
concerns please feel free to contact us at Hobby Services.
SAFETY PRECAUTIONS
Follow these safety precautions when operating this or any model helicopter.
Adult supervision required.
•
Keep your face and body as well as all spectators away from the rotors whenever
•
the battery is connected.
Stay clear of buildings, trees and power lines. AVOID fl ying in or near crowded
•
areas. DO NOT fl y close to people, children or pets.
Maintain a safe pilot-to-helicopter distance while fl ying.
•
Your Dart should not be considered a toy, but rather a sophisticated, working
•
model and, if not operated correctly, the model could possibly cause injury to
yourself or spectators and damage to property.
Do not alter or modify the model, as doing so may result in an unsafe or unfl yable
•
model.
You must check the operation of the model before every fl ight to insure that the
•
model has remained structurally sound.
90-DAY LIMITED WARRANTY
PLEASE DO NOT RETURN YOUR PRODUCT TO THE STORE – Estes will repair
or replace factory defects for 90 days from the date of purchase. This warranty
specifi cally does not cover crash damage, misuse or abuse. To make a warranty
claim, please contact our product support team at 1-217-398-8970 or e-mail us at
[email protected]
If requested by Product Support, please send defective product to:
Hobby Services
3002 N Apollo Dr., Suite #1
Champaign, IL 61822
This warranty applies only if the product is operated in compliance with the
instructions and warnings provided with each model. Estes assumes no liability
except for the exclusive remedy or repair of parts as specifi ed above. Estes shall
not be liable for consequential or incidental damages. Some states do not allow the
exclusion of consequential or incidental damages so the above exclusion may not
apply to you. This warranty gives you specifi c legal rights and you may also have
other rights which vary from state to state.
READ THROUGH THIS MANUAL BEFORE OPERATING.
2
Page 3
ADDITIONAL ITEMS REQUIRED
❏ Four AAA 1.5V alkaline batteries
❏ Phillips head screwdriver

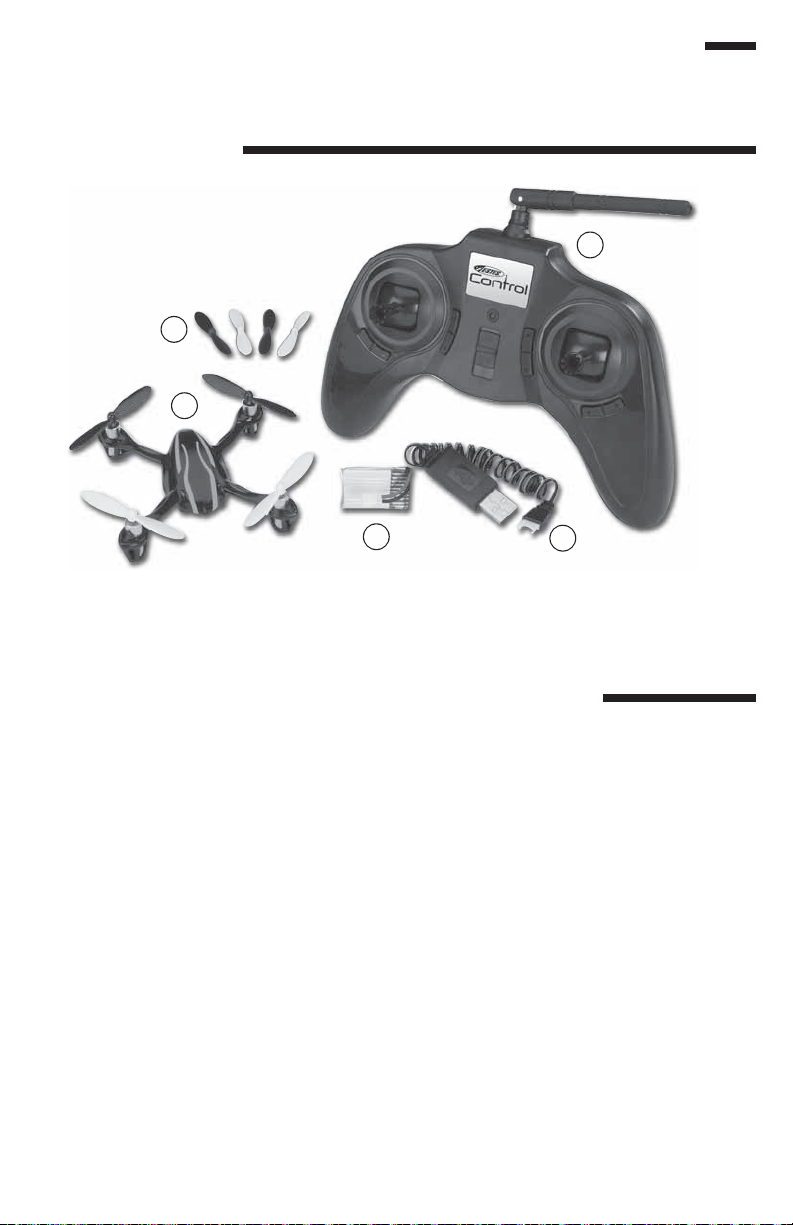

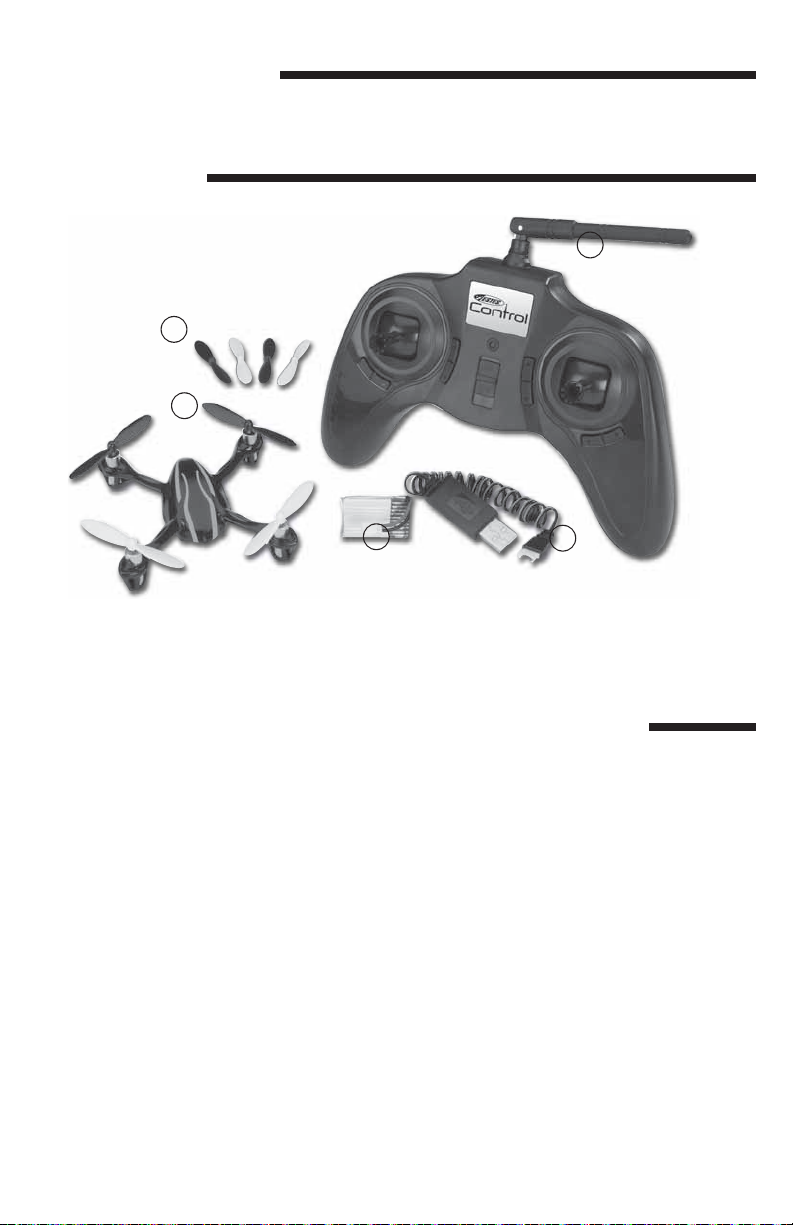

CONTENTS
5
1
4
3
1. Dart
2. USB Charge Cord
3. Flight Battery
BATTERY PRECAUTIONS
This Dart Quadcopter uses a lithium polymer (LiPo) battery. Follow these
precautions to insure safe and trouble-free operation.
Only use the included charger with the included battery.
•
Do not attempt to use this charger with NiCd or NiMH battery packs.
•
Do not attempt to use a damaged battery.
•
This product contains a LiPo battery. Must be recycled or disposed of properly.
•
Do not leave the charger unattended while charging. Disconnect the battery and
•
unplug the charger immediately if either becomes hot! However, it is normal for
the charger to get warm.
Disconnect the battery from the charger and carefully move the battery to a
•
fi reproof location if the battery begins to swell or smoke!
Never allow the battery temperature to exceed 140° F [60° C].
•
Never disassemble or modify pack wiring in any way or puncture cells.
•
Do not place the charger or any battery on a fl ammable surface or near a
•
combustible material while in use.
4. Controller
5. Spare Blades
(2 black, 2 white)
2
3
Page 4
Never charge inside a vehicle.
•
Always disconnect the battery and remove the charger from the USB port when
•
not in use.
Do not attempt to charge a battery if it is swollen or hot.
•
Land your model immediately when the battery begins to lose power. Recharge
•
the battery before attempting another fl ight. A dangerous situation can occur
when attempting to recharge an over-discharged battery!
ALWAYS keep a supply of sand accessible when charging. Dumping sand on
•
the battery will extinguish a LiPo chemical fi re.
ALWAYS KEEP OUT OF REACH OF CHILDREN.
•
CARE AND MAINTENANCE
Always remove the batteries from the controller and Dart when it is not being
•
used for a long period of time.
Wipe the Dart with a clean, damp cloth.
•
SAFETY CHECK BEFORE FLYING
CAREFULLY INSPECT BEFORE FLIGHT
Before operation, please make sure the batteries of the controller and receiver
•
are charged enough for the fl ight.
Before turning on the controller, please check that the throttle stick is in the
•
lowest position.
Carefully check rotor blades and rotor holders. Broken or premature failure of
•
parts will result in a dangerous situation.
When turning ON, always turn on the controller fi rst, and then plug in the battery.
•
When turning OFF, always unplug the battery fi rst and then turn off the controller.
•
Beginners should fi nd a larger area free from obstacles (such as a gymnasium
•
or a large basement with a tall ceiling). If the winds are calm, experienced pilots
may also be able to fl y the Dart outdoors.
4
Page 5
CONTROLLER

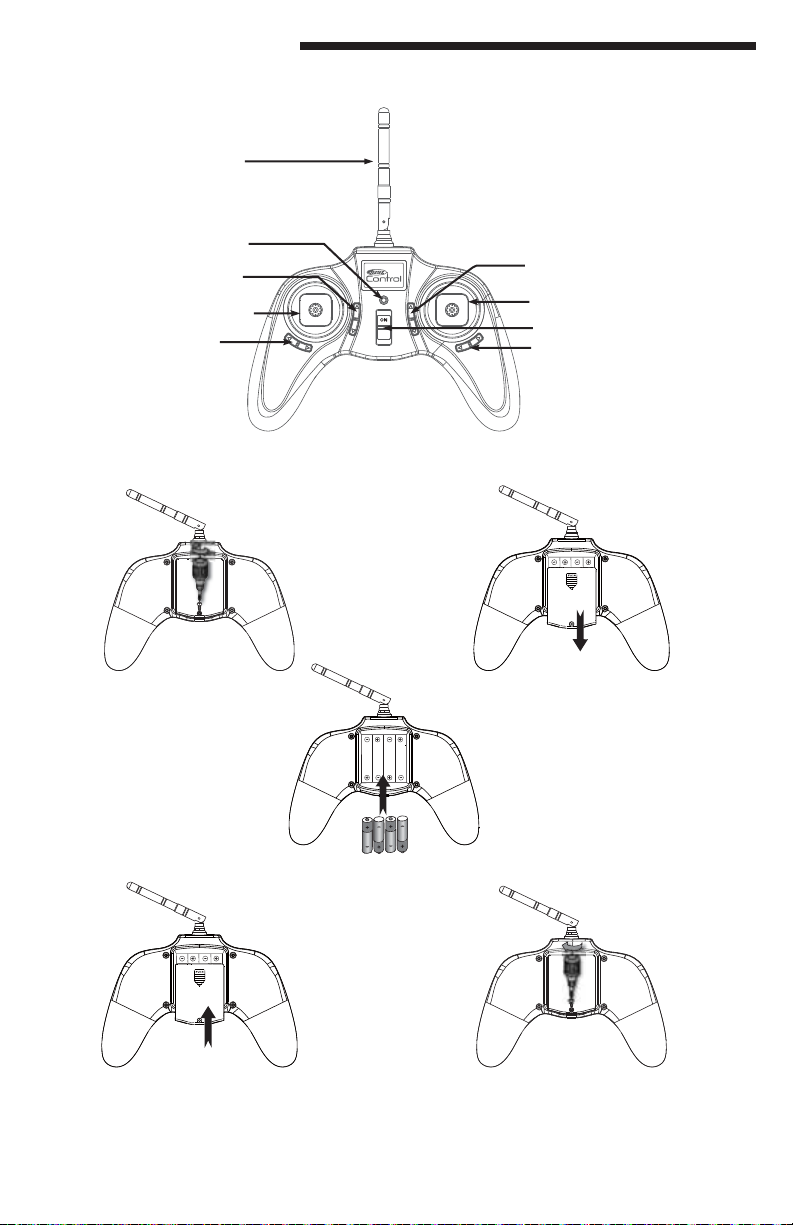

IDENTIFICATION AND FUNCTIONAL KEYS
Antenna
LED Indicator
Throttle Trim
Throttle/Rudder Stick
Rudder Trim
INSTALL BATTERIES
OFF
Elevator Trim
Elevator/Aileron stick
Power Switch
Aileron Trim

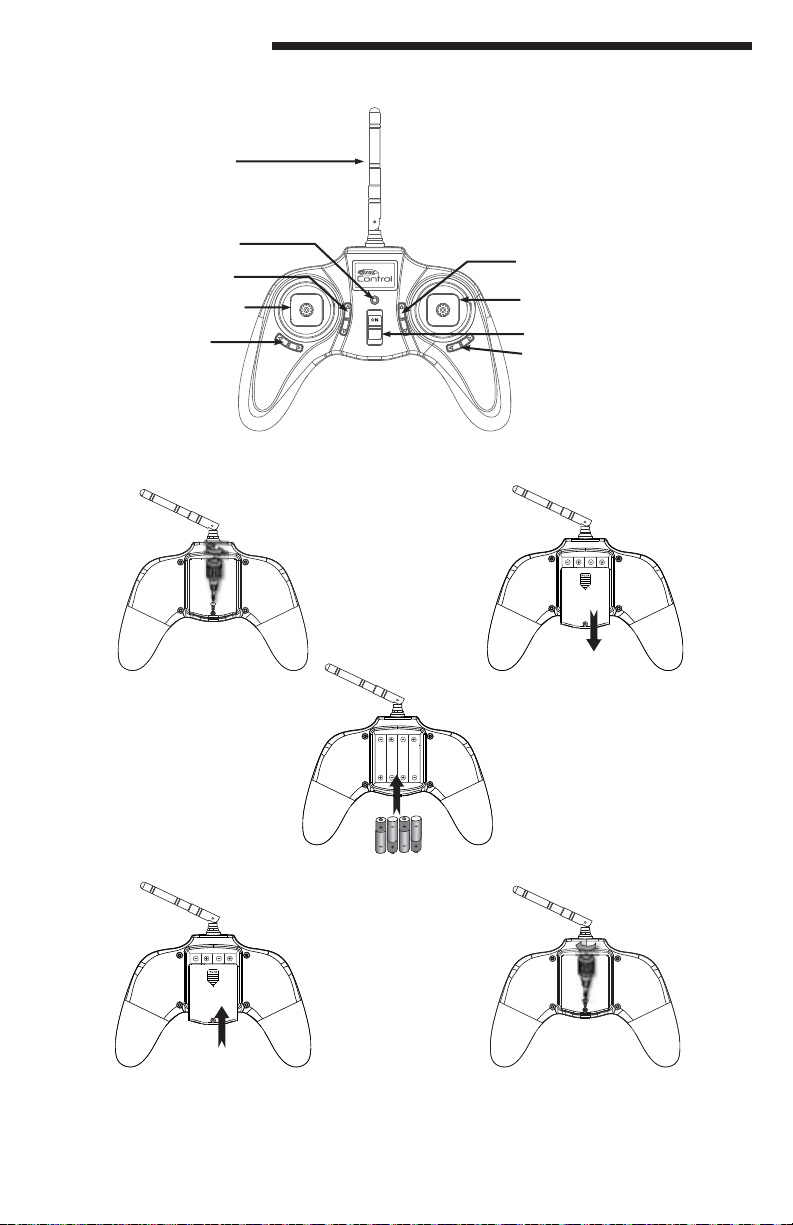

1. Remove the screw 2. Take off the cover
3. Install alkaline batteries
according to the
correct polarities
PUSH
5. Re-install the screw 4. Re-install the cover
Do not mix old and new batteries
•
Do not mix different types of batteries
•
5
PUSH
Page 6
CHARGING THE FLIGHT BATTERY
WARNING!!
protective circuitry. If you experience any diffi culties while charging the
battery, please disconnect the battery from the charger and unplug the
charger from the power source. Allow the battery and charger to rest for two hours
as this will allow the charge protection circuit to reset.

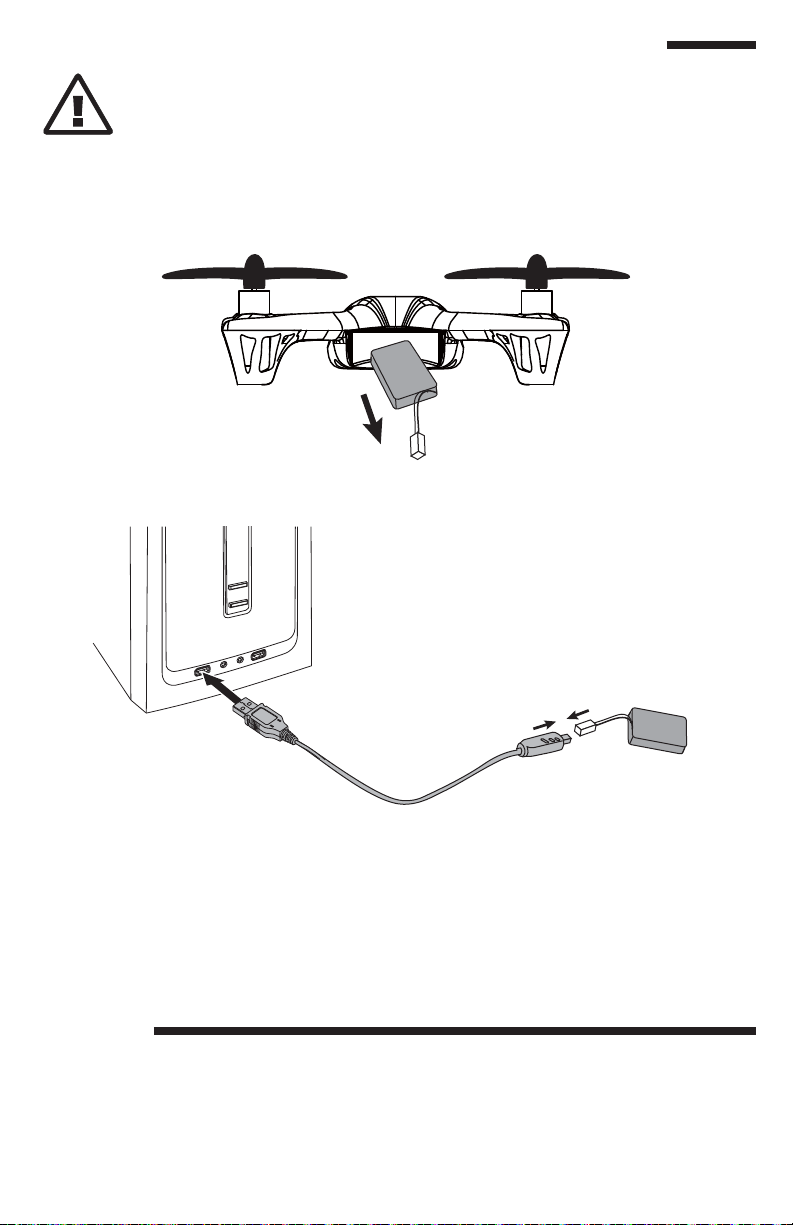

1.Remove the battery from bottom of the Dart.
The charger supplied with the Estes Dart contains
3.7V 240mAh
3.7V 240mAh
2. Plug the USB charger into your USB port. The indicator light will remain off. Plug
the battery into the charger. The indicator light will glow solid, indicating that the
battery is being charged. Once the battery is completely charged, the indicator
light will turn off. Disconnect the battery from the charger. Under normal operating
conditions, the battery may take up to 60 minutes to recharge.
FLIGHT

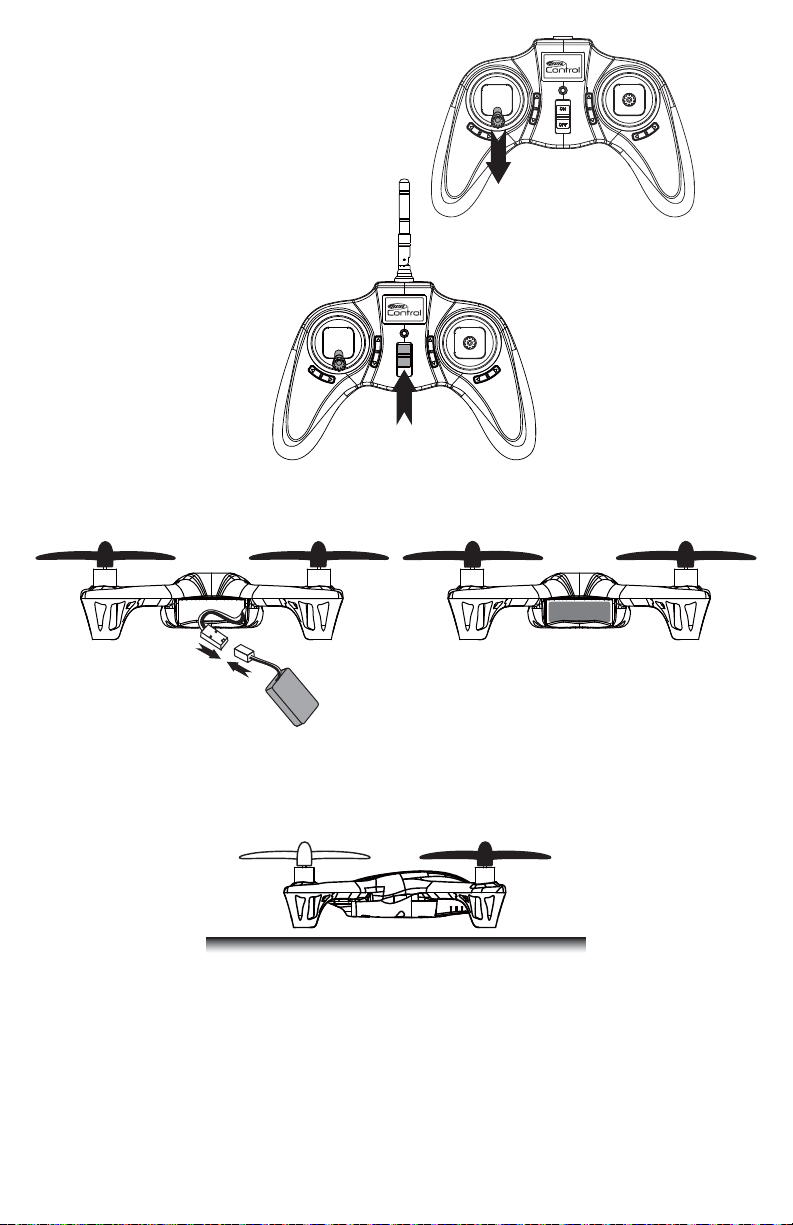

POWER-ON (FAILSAFE) PROCEDURE
Your Dart is fi tted with a Power-On failsafe. This is designed to ensure that the
motor will not start unless it detects a suitable radio-control signal when the LiPo
battery is connected. The correct Start-Up sequence is as follows:
6
Page 7

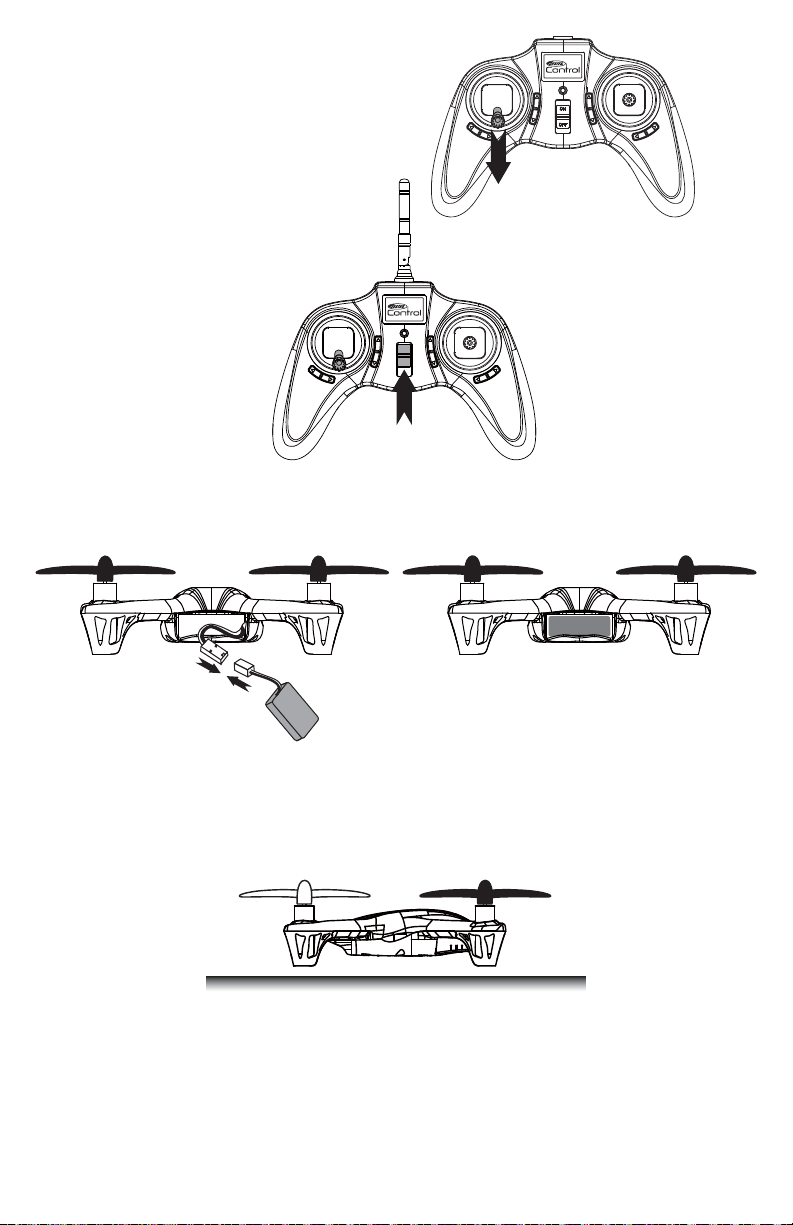

1. Move the throttle stick to the lowest position.
2. Power on the controller.
3.7V 240mAh
ON
OFF
3. Switch on the Dart by connecting the battery plugs with correct polarity and
insert into the back of the model. The LED will blink RED while it is binding with the
quadcopter. Once the controller is bound to the quadcopter, it will glow GREEN.
Place on a flat surface
Tip: You do not need to adjust the rudder trim button if the Dart spins left or right
during fl ight. The Dart will fi nd the rudder central point automatically in 3 seconds
after it lands on a fl at surface.
7
Page 8

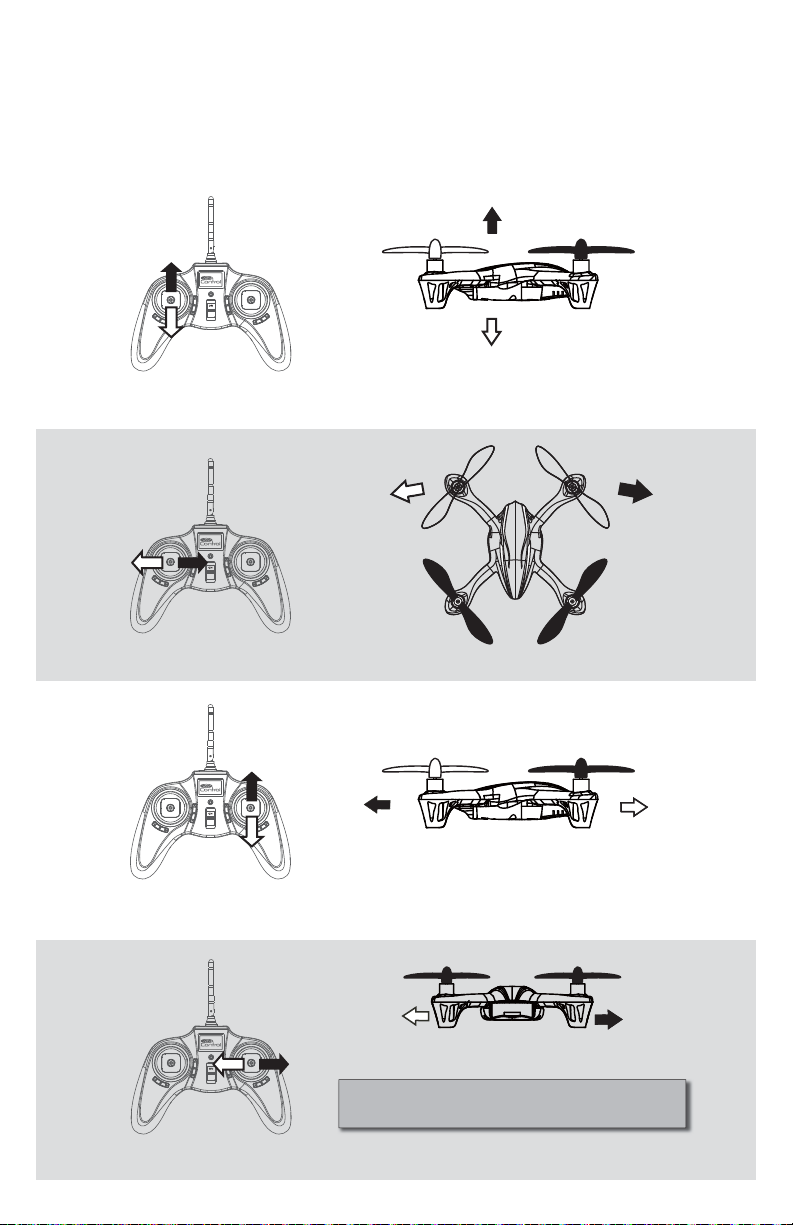

EFFECT OF CONTROL
CAUTION: ALWAYS move the controls slowly! Be ready to use a little extra throttle
to maintain altitude during maneuvers.
NOTE: The white propellers are on the FRONT of the quadcopter!
Up
OFF
Down

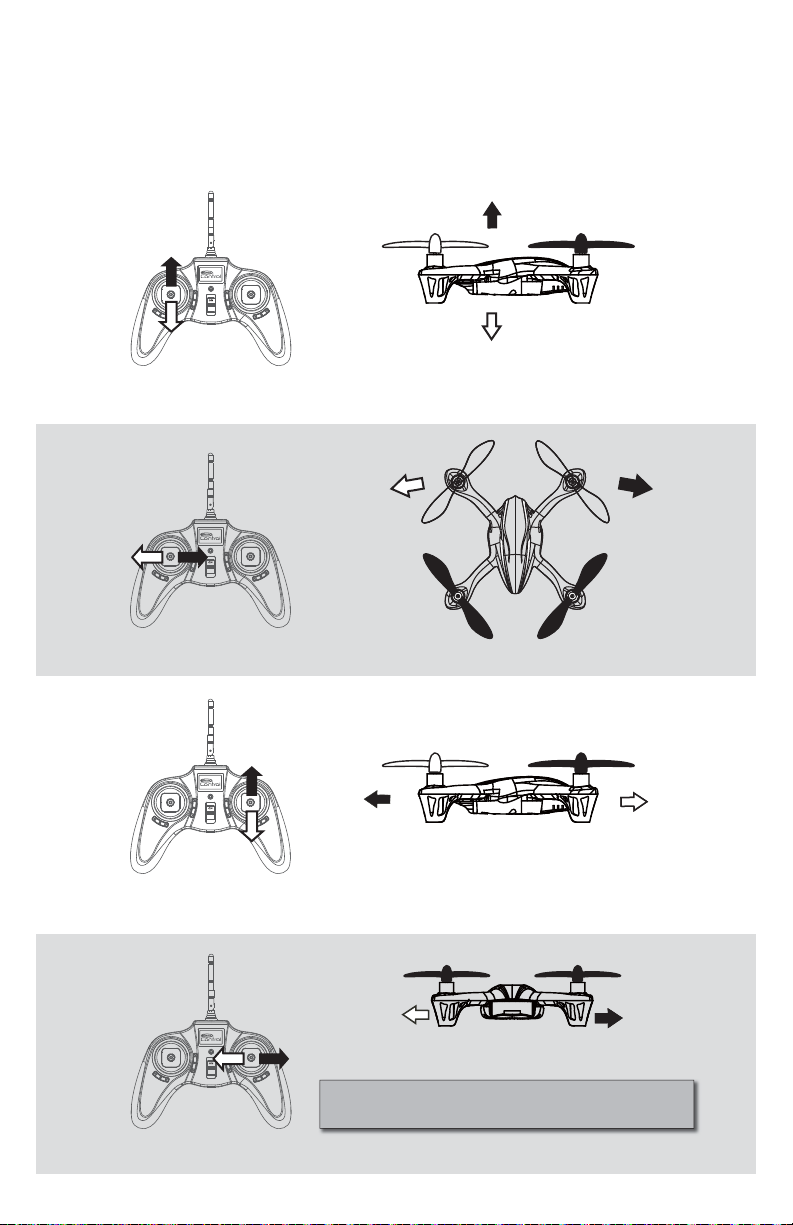

Throttle increases/decreases the altitude your Dart.
A
Left
rotation
B
Right
rotation
OFF
Rudder rotates your Dart’s fuselage left/right.
OFF
Forward Backward
Elevator moves your Dart forward/backward.
LEFT movement
OFF
CAUTION: Controls will appear reversed
when the model is flying towards you!
A
B
RIGHT movement
Aileron moves your Dart “sideways” left/right.
8
Page 9
ADJUSTING FLIGHT TRIMS
During hover, it is normal for the Dart to drift slightly. However, if it moves off in any
direction consistently, quick press (1 or more times) the trim button opposite the
movement until it holds steady.
To stop drift, push B
E
To stop drift,
C
push C
To stop spin,
push E
To stop spin,
push F
F
To stop drift,
push D
A
OFF
B
D
A
B
A
B
B
E
F
D
C
To stop drift, push A
A

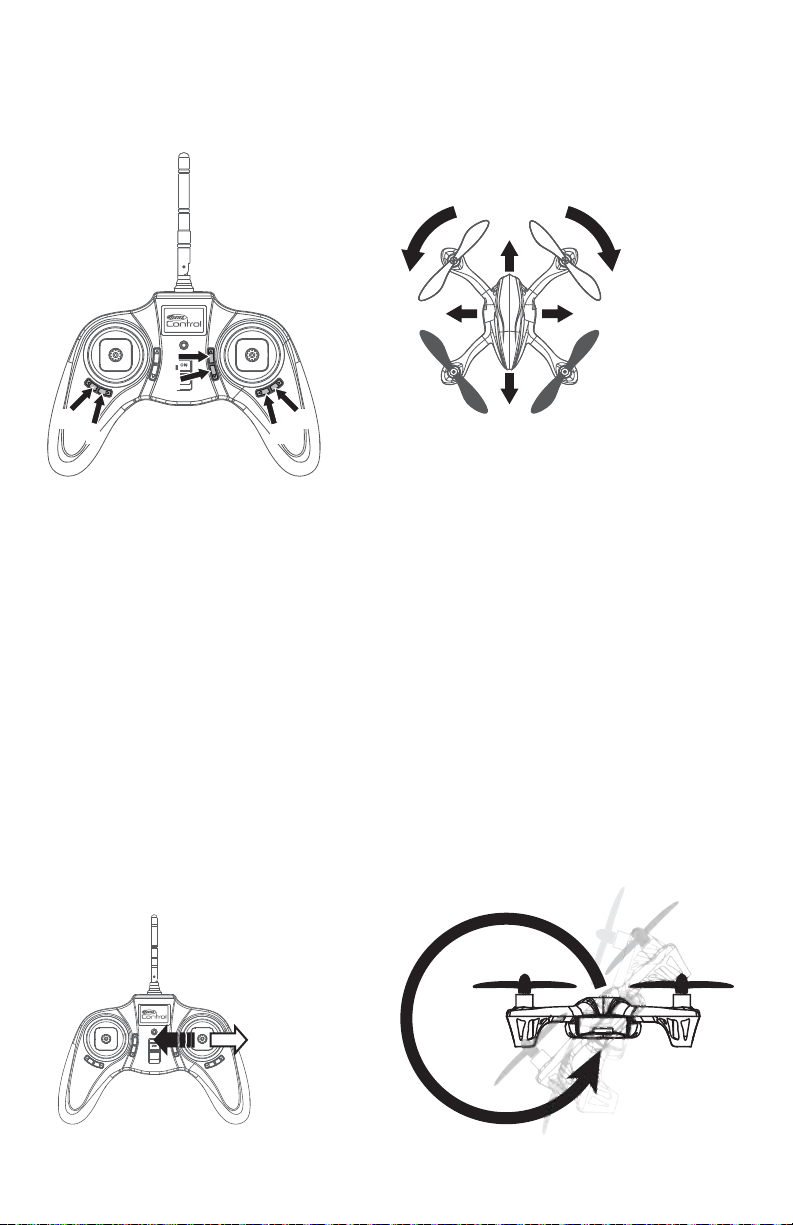

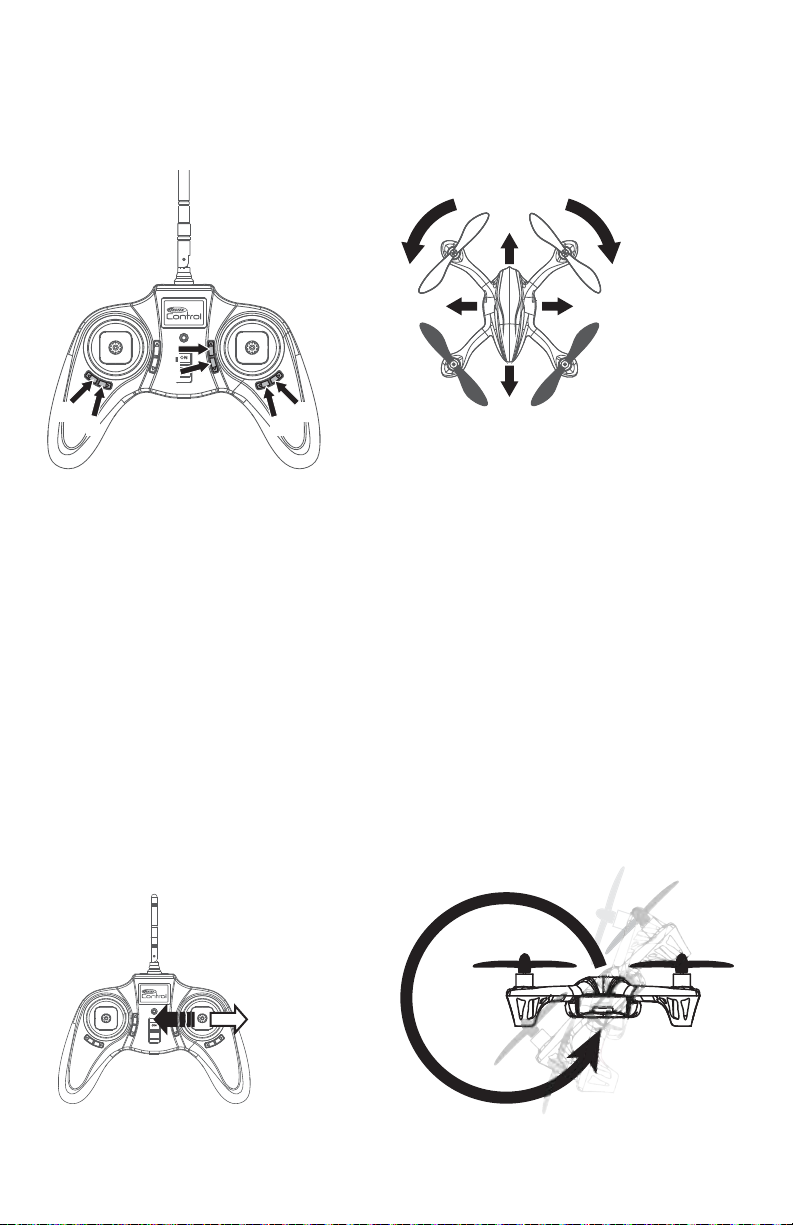

FLIGHT MODES
The solid green LED also indicates the controller is in BEGINNER mode. Beginner
mode is the default setting when the controller is turned on.
To adjust the controller to ADVANCED mode (more sensitive controls,) press the
elevator/aileron (right) joystick one time. The LED will begin to fl ash green.
To adjust the controller to EXPERT mode (most sensitive controls,) press the
elevator/aileron (right) joystick one more time. The LED will begin to fl ash orange.
Flip maneuvers can only be performed in expert mode.
To return to the beginner mode, press the elevator/aileron (right) joystick again.
The LED will once again be solid green.
360° AERIAL FLIPS (Expert Mode Only)
Tip: Perform the fl ip while gaining altitude.
OFF

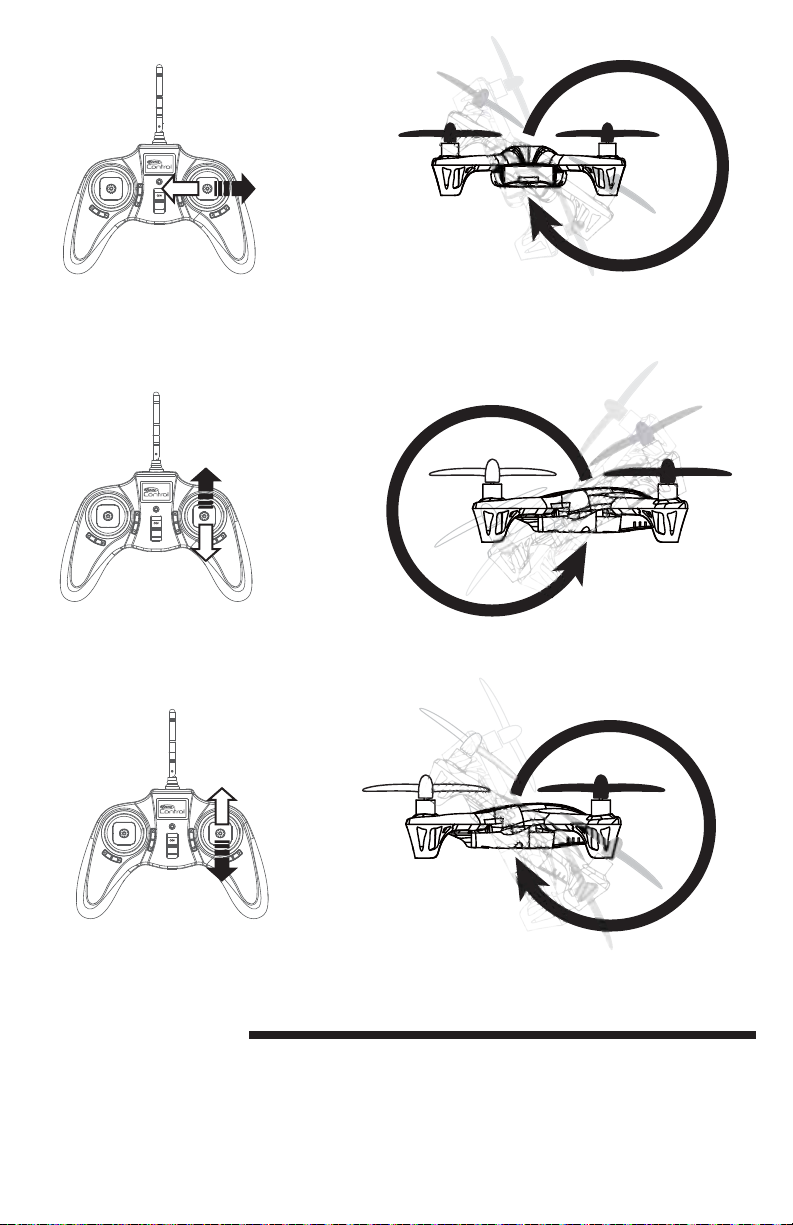

LEFT SIDE FLIP: Quickly push the joystick halfway to the right and then quickly
push the joystick full to the left.
9
Page 10
OFF
RIGHT SIDE FLIP: Quickly push the joystick halfway to the left and then quickly
push the joystick full to the right.
OFF

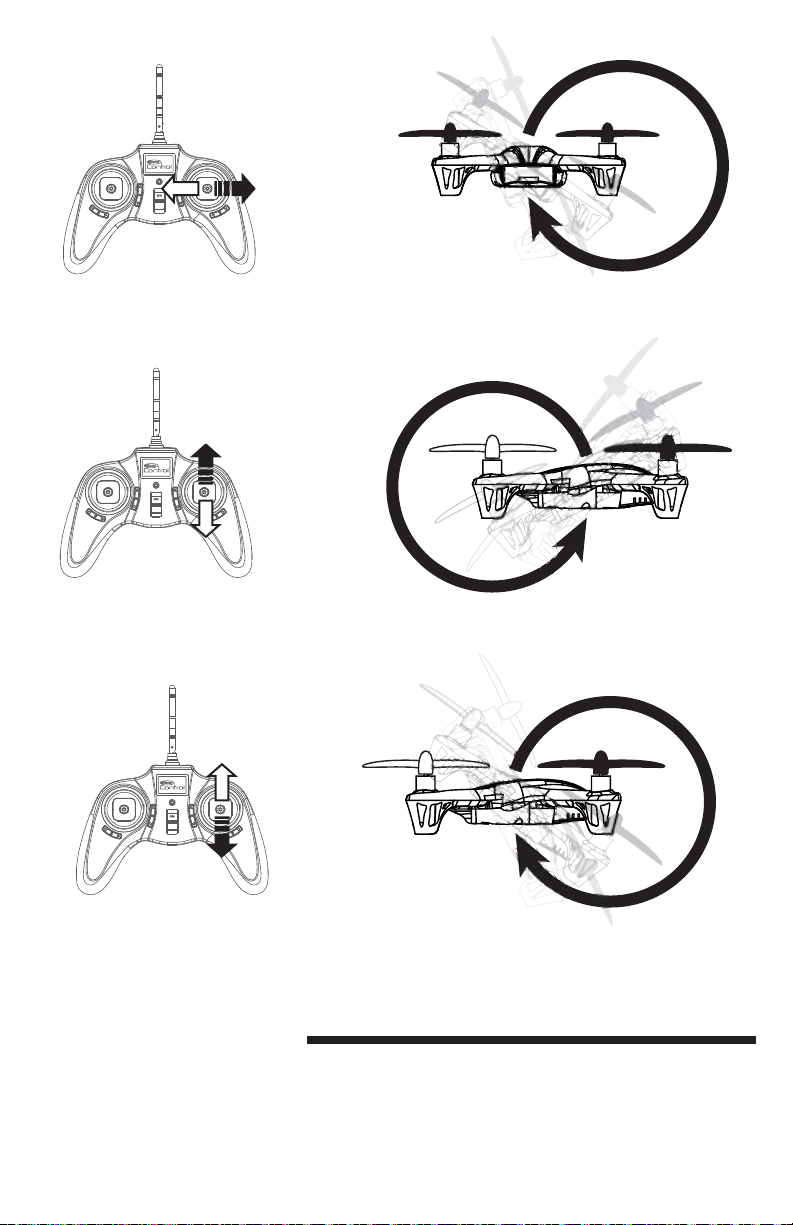

FORWARD FLIP: Quickly pull the joystick halfway to the back and then quickly
push the joystick full to the front.
OFF
BACKWARD FLIP: Quickly push the joystick halfway to the front and then quickly
pull the joystick full to the back.
TROUBLESHOOTING
PROBLEM: Controller and Dart can not be bound.
SOLUTION: Throttle position needs to be minimized to zero.
PROBLEM: Red controller LED light fl ashing after binding.
SOLUTION: Replace with new AAA batteries.
10
Page 11
PROBLEM: Gyro not working properly.
SOLUTION: (1) Battery voltage low. (2) Re-bind. (3) Land on to the ground for
3 seconds and take off again.
PROBLEM: Unable to Flip.
SOLUTION: (1) Not enough power. (2) Press the elevator/aileron (right) joystick two
times to enter into the expert (fl ip) mode.
PROBLEM: Dart shaking.
SOLUTION: Check if the canopy, chassis and rotors are damaged or the chassis is
not fi rmly joined with canopy.
PROBLEM: Will not take off.

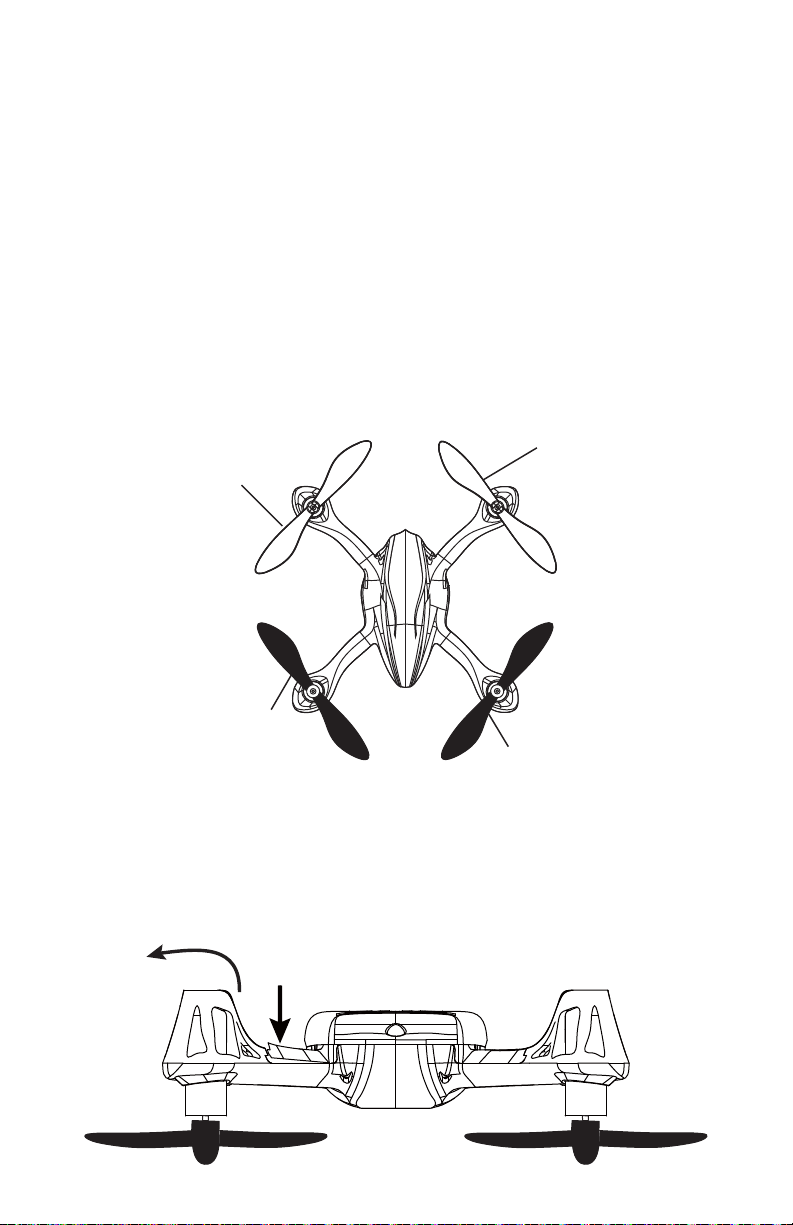

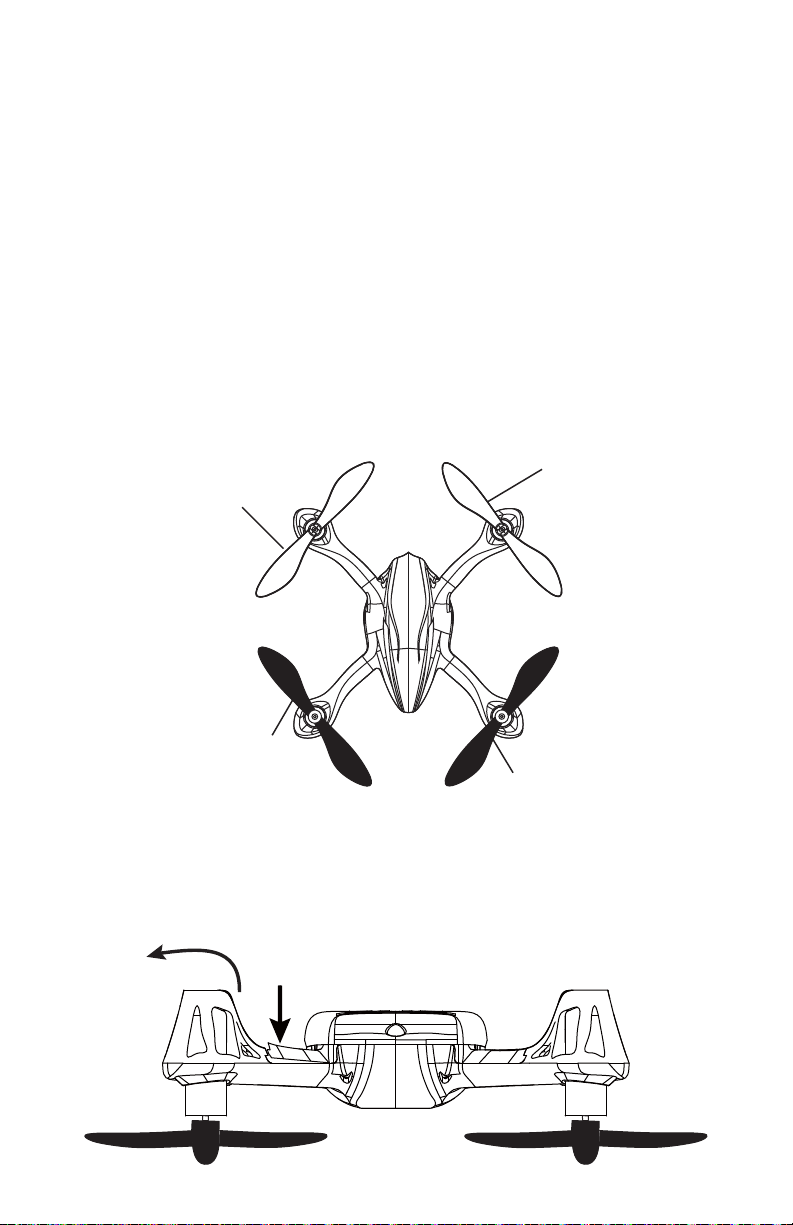

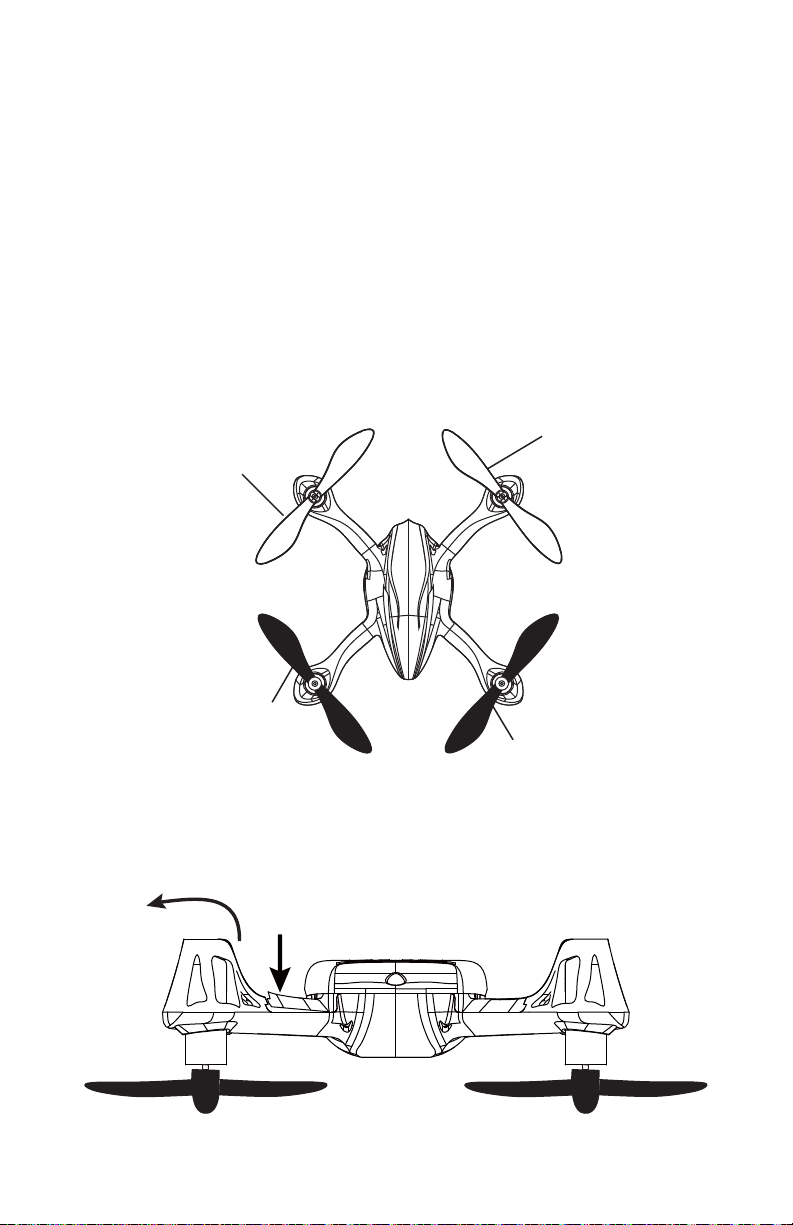

SOLUTION: Rotor blades incorrectly installed. Check that the rotor blades are
properly installed:
White A
White B
B
A
Black A
A
B
Black B
(Top View)
PROBLEM: The leg of the Dart came apart.
SOLUTION: This is a special design to absorb the impact from a hard crash. Force
the leg back to the joint position by hand as shown.
11
Page 12
Gracias por comprar el Cuadricóptero Estes Dart. Estamos seguros de que pasará
muchas horas de diversión con este modelo. Si tiene alguna pregunta o inquietud,
no dude en contactarnos a través de Hobby Services.
PRECAUCIONES DE SEGURIDAD
Respete estas precauciones de seguridad al operar este o cualquier otro
modelo de helicóptero.
Se requiere la supervisión de un adulto.
•
Mantenga su rostro y cuerpo, así como a todos los espectadores, alejados de
•
los rotores siempre que la batería esté conectada.
Manténgase alejado de edifi cios, árboles y cables de energía. EVITE volar en
•
o cerca de áreas muy concurridas. NO vuele cerca de las personas, niños ni
mascotas.
Mantenga una distancia segura entre el piloto y el helicóptero mientras esté
•
volando.
Su Dart no debe considerarse un juguete, sino un modelo sofi sticado que
•
funciona y, si no se opera correctamente, podría causarle lesiones a usted o a
los espectadores y daños a la propiedad.
No altere ni modifi que el modelo ya que hacerlo podría hacer que el modelo
•
quede inseguro y que no se pueda volar.
Debe verifi car el funcionamiento del modelo antes de cada vuelo para
•
asegurarse que el modelo haya permanecido estructuralmente entero.
GARANTÍA LIMITADA DE 90 DÍAS
NO DEVUELVA ESTE PRODUCTO A LA TIENDA — Estes reparará o reemplazará
los defectos de fábrica durante 90 días a partir de la fecha de la compra. Esta
garantía no cubre específi camente los daños de accidentes, uso incorrecto ni
abuso. Para realizar un reclamo de garantía, póngase en contacto con nuestro
equipo de soporte del producto al 1-217-398-8970 o envíenos un correo electrónico
a [email protected]
Si el Departamento de Soporte del producto lo solicita, envíe el producto
defectuoso a:
Hobby Services
3002 N Apollo Dr., Suite #1
Champaign, IL 61822
Esta garantía se aplica solo si el producto se opera respetando las instrucciones y
advertencias proporcionadas con cada modelo. Estes no asume responsabilidad
alguna excepto por el remedio exclusivo o reparación de piezas según lo
especifi cado anteriormente. Estes no será responsable de los daños resultantes ni
fortuitos. Algunos estados no permiten la exclusión de daños resultantes o fortuitos
de forma que la exclusión anterior podría no aplicarse a usted. Esta garantía le
otorga derechos legales específi cos y también podría tener otros derechos que
varían de un estado a otro.
LEA ESTE MANUAL ANTES DE OPERAR EL HELICÓPTERO.
12
Page 13

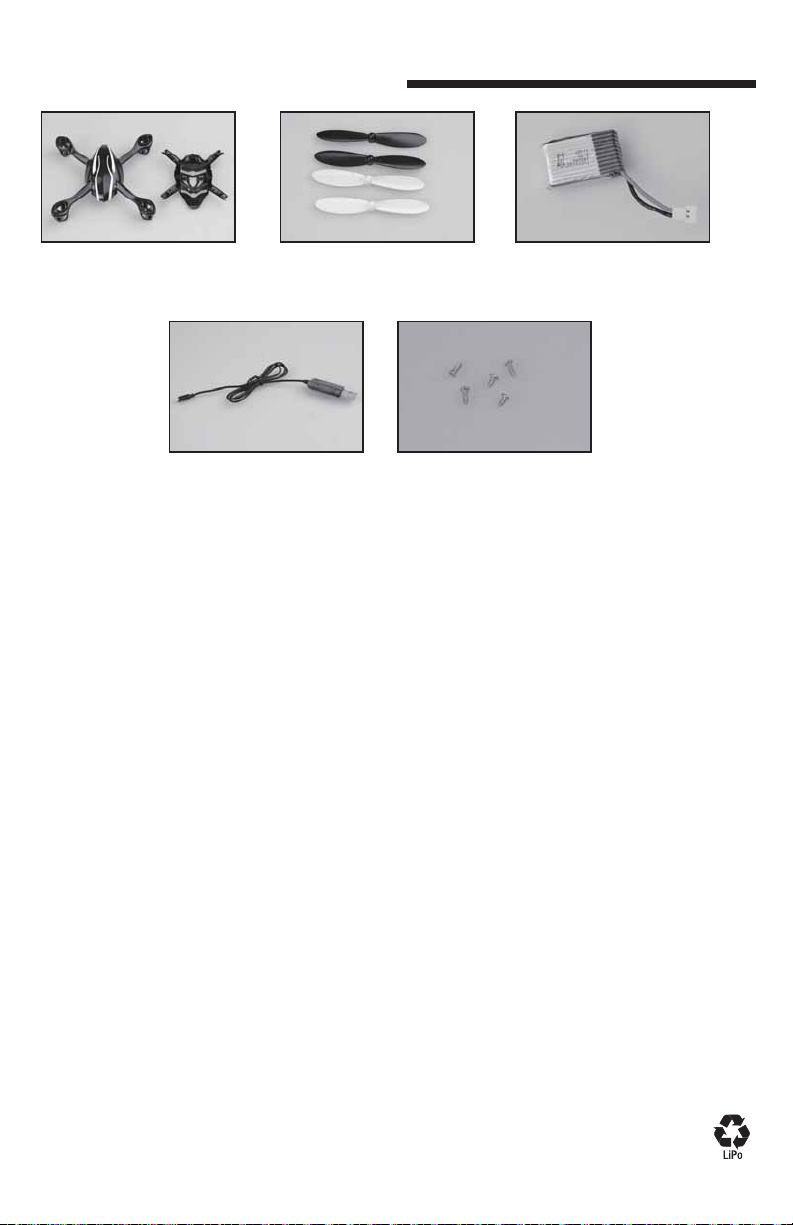

ELEMENTOS ADICIONALES NECESARIOS
❏ Cuatro pilas AAA 1.5 V alcalinas
❏ Destornillador de pala Phillips
CONTENIDO
4
5
1
1. Dart
2. Cable de carga USB
3. Batería para vuelo
3
4. Controlador
5. Hélices de repuesto
(2 negras, 2 blancas)
2
PRECAUCIONES PARA LA BATERÍA
Este Cuadricóptero Dart usa una batería de polímero de litio (LiPo). Siga estas
precauciones para asegurar un funcionamiento seguro y sin problemas.
Use únicamente el cargador incluido con la batería incluida.
•
No intente usar este cargador con paquetes de baterías NiCd o NiMH.
•
No intente usar una batería dañada.
•
Este producto contiene una batería LiPo. Debe ser reciclada correctamente.
•
No deje el cargador sin supervisión mientras se está cargando. Desconecte la
•
batería y desenchufe el cargador inmediatamente si se calientan. Sin embargo,
es normal que el cargador esté tibio.
Desconecte la batería del cargador y mueva la batería con cuidado a una ubicación
•
a prueba de incendios si la batería comienza a hincharse o largar humo.
Nunca permita que la temperatura de la batería exceda los 140 °F [60 °C].
•
Nunca desarme ni modifi que el cableado del paquete de ninguna forma ni
•
perfore las células.
No coloque el cargador ni ninguna batería en una superfi cie infl amable ni cerca
•
de un material combustible mientras esté en uso.
13
Page 14
Nunca cargue dentro de un vehículo.
•
Siempre desconecte la batería y quite el cargador del puerto USB cuando no
•
esté en uso.
No intente cargar una batería si está hinchada o caliente.
•
Aterrice su modelo inmediatamente cuando la batería comience a perder
•
potencia. Recargue la batería antes de intentar realizar otro vuelo. Puede
producirse una situación peligrosa cuando intente recargar una batería
demasiado descargada.
SIEMPRE tenga un suministro de arena disponible cuando esté cargando. Tirar
•
arena sobre la batería extinguirá el incendio químico de LiPo.
MANTENGA SIEMPRE FUERA DEL ALCANCE DE LOS NIÑOS.
•
CUIDADOS Y MANTENIMIENTO
Siempre quite las pilas del controlador y la batería del Dart cuando no lo esté
•
usando por un largo período de tiempo.
Limpie el Dart con un paño limpio y húmedo.
•
VERIFICACIÓN DE SEGURIDAD
ANTES DE VOLAR
INSPECCIONE ATENTAMENTE ANTES DE VOLAR
Antes de poner en funcionamiento, asegúrese de que las baterías del controlador
•
y el receptor estén sufi cientemente cargadas para el vuelo.
Antes de encender el controlador, verifi que que la palanca de aceleración esté
•
en la posición más baja.
Verifi que atentamente las hélices del rotor y los porta rotores. Las piezas rotas
•
o que fallen prematuramente provocarán una situación peligrosa.
Al encenderlo, siempre encienda primero el controlador y luego enchufe la
•
batería.
Al apagarlo, siempre desenchufe primero la batería y luego apague el
•
controlador.
Los principiantes deben encontrar un área más grande libre de obstáculos
•
(como un gimnasio o un sótano grande con techo alto). Si los vientos están
calmos, los pilotos experimentados también podrían volar el Dart en exteriores.
14
Page 15
CONTROLADOR
IDENTIFICACIÓN Y TECLAS FUNCIONALES
Antena
Indicador LED
Regulador de aceleración
Palanca de
aceleración/timón
Regulador de timón
INSTALACIÓN DE LAS PILAS
OFF
Regulador de elevador
Palanca de elevador/alerón
Interruptor de energía
Regulador de alerón
1. Quite el tornillo 2. Retire la tapa
3. Instale las pilas alcalinas
de acuerdo con
las polaridades correctas
EMPUJE
No mezcle pilas viejas y nuevas
•
No mezcle diferentes tipos de pilas
•
EMPUJE
5. Vuelva a colocar el tornillo 4. Vuelva a colocar la tapa
15
Page 16
CÓMO CARGAR LA BATERÍA DE VUELO
¡ADVERTENCIA!:
circuitos protectores. Si experimenta cualquier difi cultad mientras
carga la batería, desconéctela del cargador y desenchufe el cargador
de la fuente de energía. Deje reposar la batería y el cargador por dos horas ya
que esto permitirá que se reinicie el circuito de protección de carga.
1.Quite la batería de la parte inferior del Dart.
El cargador proporcionado con Estes Dart contiene
3.7V 240mAh
3.7V 240mAh
2. Enchufe el cargador USB en su puerto USB. La luz indicadora se mantendrá
apagada. Enchufe la batería en el cargador. La luz indicadora brillará de forma
permanente, indicando que la batería se está cargando. Una vez que la batería
esté totalmente cargada, la luz indicadora se apagará. Desconecte la batería del
cargador. En condiciones normales de funcionamiento, la batería podría tomar
hasta 60 minutos para recargarse.
VUELO
PROCEDIMIENTO DE ENCENDIDO (A PRUEBA DE FALLOS)
Su Dart cuenta con un modo de encendido a prueba de fallos. Esto está diseñado
para asegurar que el motor no arranque a menos que detecte una señal de
radiocontrol apta cuando la batería de LiPo está conectada. La secuencia correcta
de inicio es la siguiente:
16
Page 17
1. Mueva la palanca de aceleración
a la posición más baja.
2. Encienda el controlador.
3.7V 240mAh
ON
OFF
3. Encienda el Dart conectando los enchufes de la batería con la polaridad correcta
e introdúzcala en la parte posterior del modelo. El LED parpadeará en ROJO
mientras se conecta con el cuadricóptero. Una vez que el trasmisor esté unido al
cuadricóptero, brillará en VERDE.
Coloque sobre una superficie plana
Consejo: No es necesario ajustar el botón de regulación del timón si el Dart
gira hacia la izquierda o la derecha durante el vuelo. El Dart encontrará el punto
central del timón automáticamente en 3 segundos después de aterrizar sobre una
superfi cie plana.
17
Page 18
EFECTO DEL CONTROL
PRECAUCIÓN: SIEMPRE mueva los controles lentamente. Esté listo para usar
un poco más de aceleración para mantener la altitud durante las maniobras.
NOTA: Los propulsores blancos están en la parte DELANTERA del
cuadricóptero.
Arriba
OFF
Abajo
La aceleración aumenta/disminuye la altitud de su Dart.
A
Rotación
izquierda
B
Rotación
derecha
OFF
A
El timón rota el fuselaje del Dart hacia la izquierda/derecha.
OFF
Adelante Atrás
El timón de elevación mueve su Dart hacia adelante/atrás.
Movimiento
OFF
a la IZQUIERDA
PRECAUCIÓN: Los controles estarán invertidos
cuando el modelo esté volando hacia usted.
B
Movimiento
a la DERECHA
El alerón mueve su Dart "de lado" hacia la izquierda/derecha.
18
Page 19
AJUSTAR LOS TRIMS DE VUELO
Mientras esta en estacionario, es normal que el Dart derive un poco en alguna
dirección. Si deriva consistentemente en una dirección, apriete uno de los botones
(una o más veces) de trim opuesto a su movimiento hasta que se mantenga estable.
Para parar deriva, apretar B
Para parar giro,
apretar F
F
Para parar deriva,
apretar D
A
OFF
B
D
A
B
A
B
B
Para parar giro,
apretar E
E
Para parar deriva,
C
apretar C
E
F
D
C
Para parar deriva, apretar A
A
MODOS DE VUELO
El LED verde encendido de forma permanente también indica que el controlador
está en el modo PRINCIPIANTE. El modo principiante es la confi guración por defecto
cuando se enciende el controlador.
Para ajustar el controlador al modo AVANZADO (controles más sensibles), presione
una vez la palanca de elevación/alerón (derecha). El LED comenzará a parpadear
en verde.
Para ajustar el controlador al modo EXPERTO (los controles más sensibles),
presione otra vez la palanca de elevación/alerón (derecha). El LED comenzará a
parpadear en anaranjado.
Para volver al modo de principiante, vuelva a presionar la palanca de elevación/
alerón (derecha). El LED permanecerá verde una vez más.
GIROS AÉREOS DE 360° (solo en modo experto)
Consejo: Realice el giro mientras gana altitud.
OFF
GIRO HACIA LA IZQUIERDA: Empuje rápidamente la palanca hasta la mitad
hacia la derecha y luego empújela totalmente hacia la izquierda con igual rapidez.
19
Page 20
OFF
GIRO HACIA LA DERECHA: Empuje rápidamente la palanca hasta la mitad hacia
la izquierda y luego empújela totalmente hacia la derechacon igual rapidez.
OFF
GIRO HACIA ADELANTE: Tire rápidamente de la palanca hasta la mitad hacia
atrás y luego empújela totalmente hacia adelante con igual rapidez.
OFF
GIRO HACIA ATRÁS: Empuje rápidamente de la palanca hasta la mitad hacia
adelante y luego tírela totalmente hacia atrás con igual rapidez.
DIAGNÓSTICO Y RESOLUCIÓN
DE PROBLEMAS
PROBLEMA: El controlador y el Dart no se pueden vincular.
SOLUCIÓN: Se debe minimizar la posición de aceleración a cero.
PROBLEMA: El LED rojo del controlador sigue parpadeando después de vincularse.
SOLUCIÓN: Cambie las pilas AAA por pilas nuevas.
20
Page 21
PROBLEMA: El giroscopio no funciona correctamente.
SOLUCIÓN: (1) Voltaje bajo de la batería. (2) Vuelva a vincular. (3) Aterrice en el
suelo durante 3 segundos y vuelva a despegar.
PROBLEMA: No puede girar.
SOLUCIÓN: (1) No tiene sufi ciente potencia. (2) Presione la palanca de elevador/
alerón (derecha) dos veces para pasar al modo experto (de giros).
PROBLEMA: El Dart tiembla.
SOLUCIÓN: Verifi que si la cubierta, el chasis y los rotores están dañados o si el
chasis no está fi rmemente unido a la cubierta.
PROBLEMA: No despega.
SOLUCIÓN: Las hélices del rotor están instaladas incorrectamente. Verifi que que
las hélices del rotor estén correctamente instaladas:
Blanca A
Blanca B
B
A
Negra A
A
B
Negra B
(Vista superior)
PROBLEMA: Se salió la pata del Dart.
SOLUCIÓN: Este es un diseño especial para absorber el impacto de un choque
fuerte. Vuelva a colocar a la fuerza la pata en la posición de la junta tal como se
muestra.
21
Page 22
Merci d’avoir fait l’achat du Dart Quadcopter d’Estes. Nous sommes certains que ce
modèle vous procurera des heures entières de plaisir. Si vous avez des questions
ou des préoccupations, n’hésitez-pas à nous contacter à Hobby Services.
MESURES DE SÉCURITÉ
Observez les consignes de sécurité suivantes lorsque vous manœuvrez ce
modèle ou tout autre modèle d’hélicoptère.
Surveillance par un adulte requise.
•
Éloigner le visage, toute autre partie du corps, ainsi que tout spectateur, des
•
rotors lorsque la pile est branchée.
Demeurer à l’écart des bâtisses, des arbres et des lignes électriques. ÉVITER
•
de piloter le modèle à proximité de lieux très fréquentés. NE PAS piloter le
modèle à proximité de personnes, d’enfants ou d’animaux de compagnie.
Maintenir une distance sécuritaire entre le pilote et l’hélicoptère lors du pilotage
•
du modèle.
Le Dart Quadcopter ne doit pas être considéré comme un jouet mais plutôt comme
•
un modèle sophistiqué et fonctionnel qui, s’il n’est pas utilisé adéquatement,
peut entraîner des blessures, blesser les spectateurs et provoquer des dégâts
matériels.
Ne pas modifi er le modèle dans la mesure où ceci serait susceptible d’entraîner
•
des conditions de fonctionnement non-sécuritaires et pourrait empêcher le
modèle de voler.
Vérifi er les caractéristiques opérationnelles du modèle avant chaque vol afi n de
•
s’assurer que la structure du modèle est toujours solide.
GARANTIE LIMITÉE DE 90 JOURS
NE PAR RETOURNER CE PRODUIT AU MAGASIN – Estes s’engage à réparer ou
remplacer les produits comportant des défauts de fabrication pendant les 90 jours
qui suivent la date d’achat. Cette garantie ne couvre aucunement les dommages
causés par un accident, ou résultant d’abus ou d’une mauvaise utilisation. En cas
de recours à la garantie, veuillez contacter notre équipe d’assistance technique au
1-217-398-8970 ou par courriel à [email protected]
En cas de demande émanant des services d’assistance technique, veuillez faire
parvenir le produit à :
Hobby Services 3002 N Apollo Dr., Suite #1 Champaign, IL 61822
Cette garantie limitée est valide uniquement si le produit est exploité conformément
aux instructions et aux avertissements fournis avec chaque modèle. Estes
n’assume aucune responsabilité excepté en ce qui concerne la réparation
exclusive des pièces, tel que spécifi é ci-dessus. Estes ne pourra aucunement être
tenu responsable des dommages immatériels ou accessoires. Certains états ou
juridictions n’autorisent pas l’exclusion ou la limitation des dommages immatériels
ou accessoires, par conséquent, les restrictions ou exclusions précédentes
peuvent ne pas s’appliquer. Cette garantie vous confère des droits juridiques précis
auxquels peuvent venir s’ajouter d’autres droits en fonction de votre province ou
état de résidence.
LIRE CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER L’APPAREIL
POUR LA PREMIÈRE FOIS.
22
Page 23
ACCESSOIRES SUPPLÉMENTAIRES
NÈCESSAIRES
❏ Quatre piles alcalines AAA 1,5 V
❏ Tournevis à tête cruciforme
CONTENU
4
5
1
3
1. Dart
2. Cordon de charge USB
3. Batterie de vol
4. Contrôleur
5. Pales de rechange
(2 noires, 2 blanches)
2
PRÉCAUTIONS RELATIVES AUX PILES
Le Dart Quadcopter utilise des piles au lithium-polymère (Li-Po). Bien observer
les consignes suivantes afi n d’assurer un fonctionnement sécuritaire et sans
problèmes.
Utiliser uniquement le chargeur de piles et les piles incluses.
•
Ne pas tenter d’utiliser le chargeur de piles avec des piles à cellules NiCd ou
•
NiMH.
Ne pas tenter d’utiliser une pile endommagée.
•
Ce produit contient une batterie LiPo. Elle doit être recyclée ou éliminée de
•
manière appropriée.
Ne pas laisser le chargeur de pile sans surveillance lors du chargement de la
•
pile. Immédiatement débrancher la pile et le chargeur de piles si l’un de ces
deux éléments devient trop chaud au toucher ! Toutefois, il est normal que le
chargeur de piles devienne sensiblement chaud.
Si la pile commence à gonfl er ou si de la fumée s’en échappe, la débrancher du
•
chargeur de pile et la déplacer avec précaution vers un endroit résistant au feu !
23
Page 24
Ne jamais laisser la température de la pile dépasser 60° C [140° F].
•
Ne jamais démonter ou modifi er le câblage du bloc d’alimentation d’une
•
quelconque manière et ne jamais percer les piles.
Lors de l’utilisation, ne jamais placer le chargeur de pile ou les piles sur une
•
surface chaude ou près de matières combustibles.
Ne jamais charger les piles à l’intérieur d’un véhicule.
•
Toujours débrancher la pile et le chargeur du port USB lorsque le produit n’est
•
pas utilisé.
Ne jamais tenter de charger une pile si elle est gonfl ée ou chaude au toucher.
•
Faire atterrir le modèle immédiatement lorsque la pile commence à s’épuiser.
•
Recharger la pile avant d’entreprendre un autre vol. Des situations dangereuses
peuvent survenir si vous tentez de recharger une pile excessivement déchargée !
TOUJOURS conserver à portée de main une certaine quantité de sable lors du
•
chargement de la pile. Le sable servirait à étouffer un éventuel feu de produits
chimiques provenant de la pile Li-Po.
TOUJOURS GARDER HORS DE LA PORTÉE DES ENFANTS.
•
INSTRUCTIONS D’ENTRETIEN ET DE
MAINTENANCE
Toujours retirer les piles de le contrôleur et du Dart lorsque le produit n’est pas
•
utilisé pendant une période de temps prolongée.
Essuyer le Dart avec un chiffon propre et légèrement humide.
•
VÉRIFICATION DE SÉCURITÉ AVANT LE VOL
À INSPECTER SOIGNEUSEMENT AVANT LE VOL
Avant utilisation, s’assurer que les piles de le contrôleur et du récepteur sont
•
suffi samment chargées pour la durée du vol.
Avant d’allumer le contrôleur, s’assurer que l’accélérateur se trouve sur la
•
position la plus basse.
Vérifi er soigneusement les pales de rotor et les fi xations de rotor. Les pièces
•
brisées ou usées prématurément peuvent provoquer des situations dangereuses.
Lors de l’ACTIVATION de l’appareil, toujours commencer par mettre le contrôleur
•
en marche avant de brancher la pile.
Lors de la DÉSACTIVATION de l’appareil, toujours commencer par débrancher
•
la pile avant de désactiver le contrôleur.
Les débutants doivent utiliser l’appareil sur une aire plus étendue, exempte
•
d’obstacles (comme par exemple un gymnase, un sous-sol vaste aux plafonds
élevés). Lorsque les vents sont calmes, les pilotes plus expérimentés peuvent
également essayer de piloter le Dart à l’extérieur.
24
Page 25
CONTRÔLEUR
IDENTIFICATION DES ÉLÉMENTS ET TOUCHES FONCTIONNELLES
Antenne
Voyant DEL
Compensateur
d’accélérateur
Bras de
gouvernail/accélérateur
Compensateur
de la direction
INSTALLATION DES PILES
1. Retirer la vis 2. Retirer le couvercle et
Compensateur
de profondeur
Bras du volet de
OFF
profondeur/aileron
Interrupteur d’alimentation
Compensateur
d’aileron
APPUYER
3. Installer les piles
alcalines en
respectant les polarités.
APPUYER
5. Réinstaller la vis4. Réinstaller le couvercle et
Ne pas mélanger des piles usagées avec des piles neuves
•
Ne pas mélanger les différents types de piles.
•
25
Page 26
CHARGEMENT DE LA BATTERIE DE VOL
ATTENTION !!
des circuits de protection. Si vous éprouvez des diffi cultés lors du
chargement de la pile, débranchez la pile du chargeur de piles et
débranchez le chargeur de pile de la source d’alimentation. Laissez la pile et le
chargeur de piles reposer pendant deux heures. Ceci permettra aux circuits de
protection de se réinitialiser.
1.Retirer la pile du Dart ;
Le chargeur de piles fournit avec le Dart d’Estes contient
3.7V 240mAh
3.7V 240mAh
2. Brancher le chargeur USB dans le port USB. Le témoin lumineux reste éteint.
Brancher la pile dans le chargeur de piles. Le témoin lumineux s’allume, ce qui
indique que la pile recharge. Lorsque la pile est entièrement chargée, le témoin
lumineux s’éteint. Débrancher la pile du chargeur de piles. Dans des conditions
d’utilisation normales, la pile peut nécessiter jusqu’à 60 minutes pour se recharger.
VOL
PROCÉDURE DE MISE SOUS TENSION
(SYSTÈME À PROTECTION TOTALE)
Le Dart est doté d’un système de mise sous tension à protection totale. Ce système
est conçu de manière à ce que le moteur ne puisse pas démarrer à moins de
détecter un signal de commande radio adéquat lorsque la pile Li-Po est branchée.
La séquence de démarrage correcte est la suivante :
26
Page 27
1. Placer le bras accélérateur sur la position
la plus basse.
2. Mettre le contrôleur
sous tension.
3.7V 240mAh
ON
OFF
3. Allumer le Dart en branchant les fi ches de la pile à l’arrière du modèle, tout en
respectant les polarités. La DEL clignote en ROUGE durant le processus de liaison
au Quadcopter. Lorsque le contrôleur est relié au Quadcopter, elle devient VERTE.
Déposer sur une surface plane
Conseil : nul besoin d’ajuster le compensateur de la direction si le Dart tourne à
gauche ou à droite pendant le vol. Le Dart identifi era automatiquement le point
central du gouvernail en 3 secondes suite à son atterrissage sur une surface plane.
27
Page 28
MANETTES DE COMMANDE
ATTENTION : TOUJOURS déplacer les manettes de commande lentement !
Soyez prêt à utiliser un peu plus d’accélération afi n de maintenir une certaine
altitude pendant les manœuvres.
NOTE : les pales blanches sont situées sur l’AVANT du Quadcopter !
Vers le haut
OFF
Vers le bas
L’accélérateur augmente/diminue l’altitude de votre Dart.
A
Rotation vers
la gauche
B
Rotation vers
la droite
OFF
A
B
Le gouvernail fait pivoter le fuselage du Dart vers la gauche et la droite.
OFF
Avant Arrière
Le compensateur de profondeur fait déplacer
le Dart dans la direction avant/arrière.
Mouvement vers
OFF
la GAUCHE
Mouvement vers
la DROITE
ATTENTION : les commandes semblent inversées
lorsque le modèle se dirige dans votre direction !
L’aileron fait se déplacer votre Dart latéralement, de gauche à droite.
28
Page 29
RÉGLAGE DES TRIMS DE VOL
Pendant le vol stationnaire, il est normal que le Dart dérive légèrement. Cependant,
si il se déplace toujours vers la même direction d’une manière constante, appuyez
brièvement (une ou plusieurs fois) sur le bouton trim opposé au mouvement jusqu’à
ce qu’il se stabilise.
Pour arrêter la dérive, appuyez sur B
Pour arrêter
la rotation,
appuyez sur F
F
Pour arrêter
la dérive,
A
OFF
B
appuyez sur D
D
A
B
A
B
B
Pour arrêter
la rotation,
appuyez sur E
E
Pour arrêter
C
la dérive,
appuyez sur C
E
F
D
C
Pour arrêter la dérive, appuyez sur A
A
MODES DE VOL
La DEL de couleur verte fi xe indique que le contrôleur est en mode DÉBUTANT. Le
mode débutant représente le réglage par défaut lorsque le contrôleur est en marche.
Pour régler le contrôleur en mode AVANCÉ, (commandes plus sensibles), appuyer
sur le levier de commande compensateur de profondeur/aileron une fois (touche
droite). La DEL clignotera en vert.
Pour régler le contrôleur en mode EXPERT (sensibilité maximale des commandes),
appuyer sur le levier de commande compensateur de profondeur/aileron une
seconde fois (touche droite). La DEL clignotera en orange.
Pour retourner en mode débutant, appuyer sur le levier de commande compensateur
de profondeur/aileron encore une fois (touche droite). La DEL s’illuminera encore
une fois en vert fi xe.
VIRAGES AÉRIENS 360° (Mode expert uniquement)
Conseil : exécuter la manœuvre lors de la prise d’altitude.
OFF
VIRER VERS LA GAUCHE : déplacer rapidement le levier de commande à mi-
chemin vers la droite en appuyant, puis déplacer rapidement le levier de commande
vers la gauche en appuyant à fond.
29
Page 30
OFF
VIRER VERS LA DROITE : déplacer rapidement le levier de commande à mi-
chemin vers la gauche en appuyant, puis déplacer rapidement le levier de
commande vers la droite en appuyant à fond.
OFF
VIRER VERS L’AVANT : tirer rapidement le levier de commande à mi-chemin vers
l’arrière, puis tirer rapidement et à fond le levier de commande vers l’avant.
OFF
VIRER VERS L’ARRIÈRE : tirer rapidement le levier de commande à mi-chemin
vers l’avant, puis tirer rapidement et à fond le levier de commande vers l’arrière.
DÉPANNAGE
PROBLÈME : le contrôleur et le Dart ne peuvent pas se relier.
SOLUTION : la position de l’accélérateur doit être minimisée à zéro.
PROBLÈME : le voyant DEL rouge de le contrôleur clignote suite à la liaison.
SOLUTION : remplacer les piles par de nouvelles piles AAA
30
Page 31
PROBLÈME : le gyroscope ne fonctionne pas correctement.
SOLUTION : (1) basse tension de la pile. (2) Effectuer à nouveau la liaison. (3)
Atterrir sur le sol pendant 3 secondes et redécoller.
PROBLÈME : impossible de virer.
SOLUTION : (1) Puissance insuffi sante. (2) Appuyer sur le levier de commande
compensateur de profondeur/aileron deux fois (touche droite) pour passer en
mode de virage expert.
PROBLÈME : Le Dart est sujet à des secousses.
SOLUTION : s’assurer que la verrière, le châssis et les rotors ne sont pas
endommagés ou que le châssis est fermement accouplé à la verrière.
PROBLÈME : l’hélicopter ne décolle pas.
SOLUTION : les pales du rotor ne sont pas installées correctement. S’assurer que
les pales du rotor sont installées comme il se doit :
White A
White B
B
A
Black A
A
B
Black B
(Top View)
PROBLÈME : le pilon du Dart s’est séparé.
SOLUTION : cette conception est prévue pour absorber l’impact d’un accident
sérieux. Remettre manuellement le pilon en position, tel qu’illustré.
31
Page 32
REPLACEMENT PARTS • PIEZAS DE REPUESTO
PIÈCES DE RECHANGE
4697 Body Set
4697 Juego de fuselaje
Corps 4697
4700 USB Charge Cord
4700 Cable de carga USB
Cordon de charge USB 4700
This device complies with part
15 of the FCC rules. Operation
is subject to the following two
conditions.
(1) This device may not cause
harmful interference.
(2) This device must accept
any interference received,
including interference that may
cause undesired operation.
NOTE: THE MANUFACTURER
IS NOT RESPONSIBLE
FOR ANY RADIO OR TV
INTERFERENCE CAUSED BY
UNAUTHORIZED MODIFICATIONS
TO THIS EQUIPMENT. SUCH
MODIFICATIONS COULD VOID THE
USER’S AUTHORITY TO OPERATE
THE EQUIPMENT.
4698 Blade Set (4)
4698 Juego de hélices (4)
Jeu de pales 4698 (4)
4701 Screw Set
4701 Juego de tornillos
Jeu de vis 4701
Este dispositivo cumple con la
parte 15 de las reglas FCC. Su
funcionamiento está sujeto a las
siguientes dos condiciones.
(1) Este dispositivo no podrá
causar interferencia dañina.
(2) Este dispositivo debe aceptar
cualquier interferencia
recibida, incluyendo
interferencia que podría
causar un funcionamiento no
deseado.
NOTA: EL FABRICANTE NO ES
RESPONSABLE DE NINGUNA
INTERFERENCIA DE RADIO O TV
CAUSADA POR MODIFICACIONES
NO AUTORIZADAS A ESTE EQUIPO.
TALES MODIFICACIONES PODRÍAN
INVALIDAR LA AUTORIDAD DEL
USUARIO PARA OPERAR EL
EQUIPO.
4699 3.7V 240mAh LiPo Battery
4699 Batería LiPo de 3.7V 240mAh
Pile 3,7 V 240 mAh Li-Po 4699
Cet appareil est conforme à la
section 15 de la réglementation
FCC. Son fonctionnement est
soumis aux deux conditions
suivantes :
(1) Cet appareil ne doit pas causer
d’interférences nuisibles.
(2) Cet appareil doit accepter
toute autre interférence reçue,
y compris les interférences
pouvant engendrer un
fonctionnement indésirable.
NOTE : LE FABRICANT
N’EST PAS RESPONSABLE
DES INTERFÉRENCES DE
RÉCEPTION RADIO OU
TÉLÉVISUELLE CAUSÉES PAR
DES MODIFICATIONS NON
AUTORISÉES. DE TELLES
MODIFICATIONS POURRAIENT
ANNULER LE DROIT OCTROYÉ
À L’UTILISATEUR DE FAIRE
FONCTIONNER L’APPAREIL.
© 2013 Estes, Inc. All rights reserved • Todos los derechos reservados. • Tous droits réservés. ESTE4605Mnl 2.0
Loading...
