Elektrische Scheren
Languages >

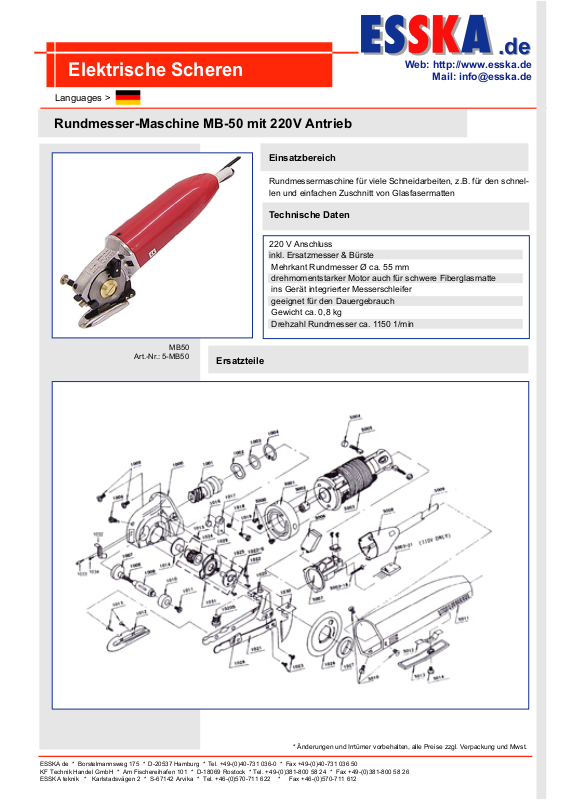

Rundmesser-Maschine MB-50 mit 220V Antrieb
Einsatzbereich
Rundmessermaschine für viele Schneidarbeiten, z.B. für den schnellen und einfachen Zuschnitt von Glasfasermatten
Technische Daten
220 V Anschluss
inkl. Ersatzmesser & Bürste
Mehrkant Rundmesser Ø ca. 55 mm
Artikel
Artikelnr.
drehmomentstarker Motor auch für schwere Fiberglasmatte
ins Gerät integrierter Messerschleifer
geeignet für den Dauergebrauch
Gewicht ca. 0,8 kg
Drehzahl Rundmesser ca. 1150 1/min
.de
.de
Art.-Nr.: 5-MB50
MB50
Ersatzteile
* Änderungen und Irrtümer vorbehalten, alle Preise zzgl. Verpackung und Mwst.
ESSKA de * Borstelmannsweg 175 * D-20537 Hamburg * Tel. +49-(0)40-731 036-0 * Fax +49-(0)40-731 036 50
KF Technik Handel GmbH * Am Fischereihafen 101 * D-18069 Rostock * Tel. +49-(0)381-800 58 24 * Fax +49-(0)381-800 58 26
ESSKA teknik * Karlstadsvägen 2 * S-67142 Arvika * Tel. +46-(0)570-711 622 * Fax +46-(0)570-711 612
Web: http://www.esska.de
Mail: info@esska.de
Elektrische Scheren
Languages >
Rundmesser-Maschine MB-50 mit 220V Antrieb
Ersatzteilliste
.de
.de
MB50-1000 1 Antriebsgehäuse
MB50-1001 1 Schneckenantrieb
& Lagerantrieb
MB50-1002 1 gewellte Dichtung
MB50-1003 1 Dichtung
MB50-1004 1 Sicherungsring
MB50-1005 2 Antriebsgehäuse schrauben
MB50-1006 1 Spitzachsschraube
MB50-1007 1 Spitzkappe
MB50-1008 1 Spitzfeder
MB50-1009 1 Spitzachse
MB50-1010 1 Spitzstein
MB50-1011 1 Steinschraube
MB50-1012 1 Schuh
MB50-1013 2 Schuhschraube
MB50-1014 1 Schrägstirnradswelle
MB50-1015 1 Öllagerverbindung
MB50-1016 1 Öldichtungsstreifen
MB50-1017 1 Ölergehäuse
MB50-1018 1 Ölerfeder
MB50-1019 1 Ölerschraube
MB50-1020 1 Schaft
MB50-1020S 1 Schaftschraube
MB50-1021/28 1 Gegenmesser-Einheit
W / Hartmetallbestückt
MB50-1022S 1 Messerauflage für
Antriebsgehäuse
MB50-1022 1 Messerauflagsschraube
MB50-1023 2 Schneidmesserschraube
MB50-1024 1 Schrägstirnrad
MB50-1025 1 Schrägstirnradauflage
MB50-1026 1 6-seitigesStahlmesser
MB50-1027 1 Messer-Schließ-Schraube
MB50-1029 1 Messerauflage
MB50-1030 1 Führungsflanke
MB50-1031 1 Schrägstirnrad-Einheit
MB50-1032 1 Messerführung
MB50-1033 1 Einstellschraube
MB50-1034 1 Festschraube
MB50-5000 3 Scheibenschraube
MB50-5001 1 Scheibe
MB50-5002 1 Wellenkupplung
MB50-5003 1 Motor-Einheit
MB50-5004 2 Motorbürstenschraube
MB50-5005 2 Motorbürste
MB50-5006 1 Mikro-Schalter
MB50-5007 1 Mikro-Schalter-Gehäuse
MB50-5008 1 Etui
MB50-5009 1 Stromkabel
MB50-5010 3 Gehäuse Montageschraube
MB50-5011 1 Gehäuse
MB50-5012 1 Ein / Aus-Hand feder
MB50-5013 1 Ein / Aus-Hand griff
MB50-5014 1 Ein / Aus-Hand griff-Schraube
MB50-5003-18 1 Mikro-Schalter Gehäuse-Schraube
MB50-5003-21 1 Brückengleichrichter
Benutzerhinweise
1. Die Maschine mit einem ordnungsgemäßen Stromanschluss 110V oder 220V
verbinden.
2. Ein-/Aus-Schalter betätigen
3. Das Messer beginnt zu rotieren, die Maschine ist nun schneidebereit
Messerwechsel:
Ein fehlerloser Schnitt kann nur entstehen, wenn das Messer scharf gehalten wird.
Um das Messer zu schärfen, den Schalter auf ‘Schärfen’ stellen. Um das Messer zu
wechseln, die Messer-Befestigungsschraube lösen, den Verbinder durch das kleine
Loch im Messer und gegen den Schärfstein einführen. Benutzen Sie einen großen
Schraubendreher zum lösen der Schraube.
Schmierung:
Das Schrägstirnrad sollte alle 6 Monate neu geölt werden, indem die 6 Schrauben
gelöst werden, die die Messerauflage halten. Entnehmen Sie die Stirnradeinheit und
schmieren Sie sie Schmierfett um die Welle.
