Esse-ti Fly ViewOperator User Manual [en, it, fr, es]

FlyViewOperator

GUIDA PER L’UTENTE / MANUAL POR L’USUARIO

MODE D'EMPLOI POUR L'UTILISATEUR / USER’S

MANUAL

Installazione ed uso / Instalación y Uso

Installation et utilisation / Installation and use

SOMMARIO / ÍNDICE / SOMMAIRE /

CONTENTS

ITALIANO ............................................................................................................. 7

CONVENZIONI TIPOGRAFICHE .................................................................... 8

AVVERTENZE GENERALI PER L'INSTALLATORE.................................. 9

NOTE GENERALI ................................................................................................... 9

REALIZZAZIONE DELL'IMPIANTO........................................................................ 10

RACCOMANDAZIONI ........................................................................................... 10

DESCRIZIONE.................................................................................................... 12

FUNZIONI OFFERTE ............................................................................................. 12

INSTALLAZIONE .............................................................................................. 14

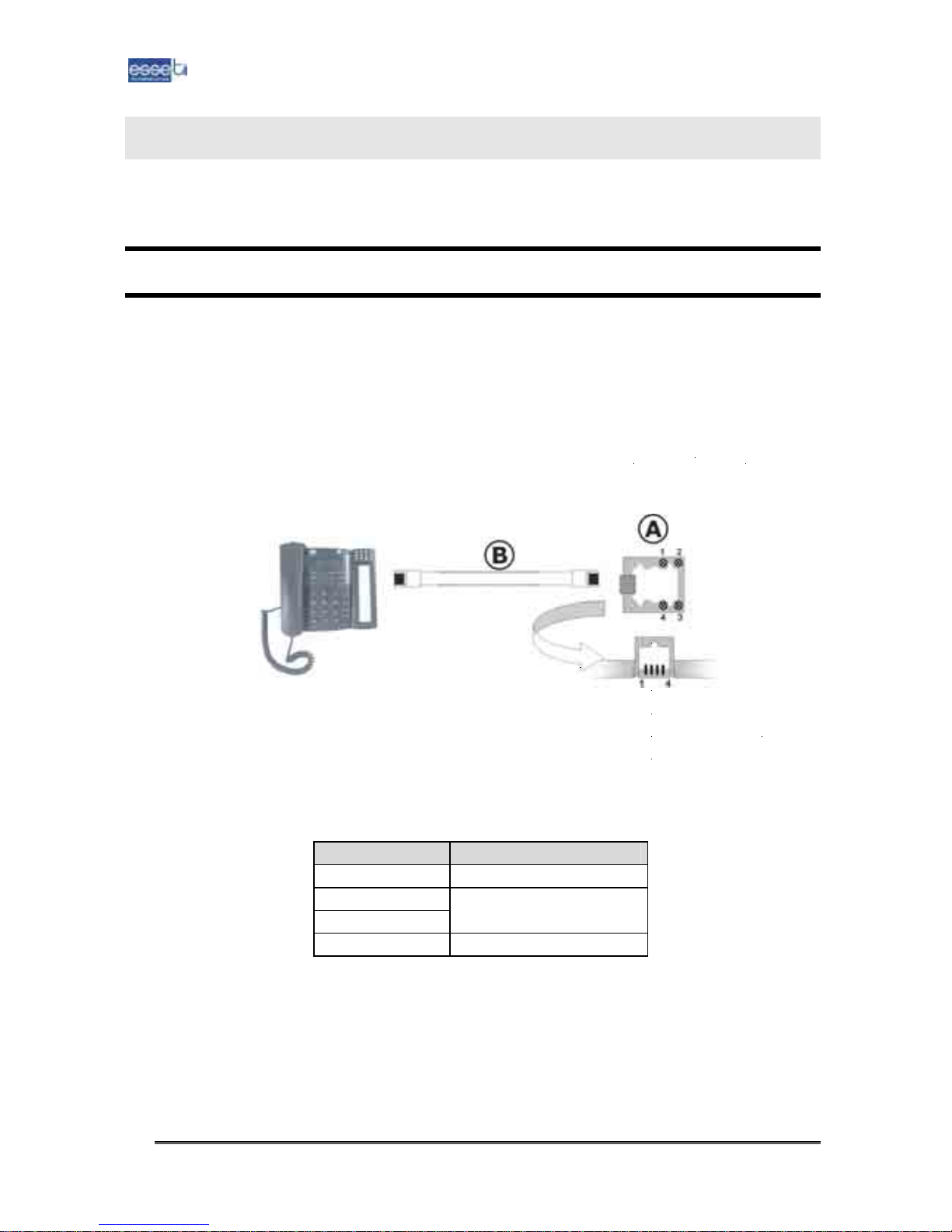

COLLEGAMENTI.................................................................................................. 14

PROGRAMMAZIONE DEL TIPO DI CENTRALE E DELL’ATTACCO INTERNO ............. 15

Procedura di programmazione...................................................................... 16

PROGRAMMAZIONI GENERALI DEL TELEFONO..................................................... 18

Programmazione data e ora........................................................................... 19

Programmazione prefisso locale.................................................................... 19

Programmazione tempo di flash .................................................................... 19

Programmazione modo IP ............................................................................. 20

Programmazione luminosità.......................................................................... 21

Attivazione/Disattivazione suoneria............................................................... 21

Programmazione melodia suoneria............................................................... 22

Selezione decadica/multifrequenza................................................................ 22

Regolazione del volume della suoneria.......................................................... 22

FUNZIONAMENTO DEL TELEFONO........................................................... 23

Tasti................................................................................................................ 23

Indicazioni dei LED ....................................................................................... 24

Display........................................................................................................... 25

Effettuare una chiamata................................................................................. 26

Ricevere una chiamata................................................................................... 26

Terminare una chiamata................................................................................ 26

Mettere in attesa una chiamata...................................................................... 26

Ripetizione dell’ultimo numero selezionato................................................... 27

Pausa.............................................................................................................. 27

Selezione rapida “two touch” da memoria.................................................... 27

Selezione rapida “one touch” da memoria.................................................... 28

Visualizzazione dei numeri di telefono delle chiamate ricevute..................... 29

Visualizzazione delle chiamate effettuate....................................................... 30

Memorizzazione numeri VIP.......................................................................... 30

DICHIARAZIONE DI CONFORMITÀ CE.................................................................. 31

USO PER CUI IL DISPOSITIVO È DESTINATO.......................................................... 31

ESPAÑOL............................................................................................................. 32

CRITERIOS TIPOGRÁFICOS ......................................................................... 33

ADVERTENCIAS GENERALES PARA EL INSTALADOR........................ 34

NOTAS GENERALES............................................................................................. 34

REALIZACIÓN DE LA INSTALACIÓN ..................................................................... 35

RECOMENDACIONES ........................................................................................... 35

DESCRIPCIÓN.................................................................................................... 37

FUNCIONES OFRECIDAS....................................................................................... 37

INSTALACIÓN ................................................................................................... 39

PROGRAMACIÓN DEL TIPO DE CENTRAL Y DEL NÚMERO DE EXTENSIÓN ............. 40

Procedimiento de programación.................................................................... 41

PROGRAMACIONES GENERALES DEL TELÉFONO.................................................. 42

Programación fecha y hora ........................................................................... 43

Programación código local............................................................................ 44

Programación tiempo de flash....................................................................... 44

Programación modo IP.................................................................................. 45

Programación de la luminosidad................................................................... 45

Activación/desactivación del timbre .............................................................. 46

Programación del tipo de timbre................................................................... 46

Marcación decádica/multifrecuencia............................................................. 46

Regulación nivele de timbre........................................................................... 47

FUNCIONAMIENTO DEL TELÉFONO......................................................... 48

Teclas............................................................................................................. 48

Indicaciones de los LED ................................................................................ 49

Pantalla.......................................................................................................... 50

Hacer una llamada......................................................................................... 51

Recibir una llamada....................................................................................... 51

Terminar una llamada.................................................................................... 51

Llamada en espera......................................................................................... 51

Repetición último número marcado............................................................... 51

Pausa.............................................................................................................. 52

Marcación rápida “two touch” de memoria.................................................. 52

Marcación rápida “one touch” de memoria.................................................. 53

Visualización de los números de teléfono de las llamadas entrantes:........... 54

Verificación de las llamadas salientes........................................................... 54

Memorización de números VIP...................................................................... 55

DECLARACIÓN DE CONFORMIDAD CE................................................................. 55

USO AL QUE ESTÁ DESTINADO EL APARATO........................................................ 56

FRANÇAIS........................................................................................................... 57

CONVENTIONS TYPOGRAPHIQUES........................................................... 58

REMARQUES GENERALES POUR L’INSTALLATEUR ........................... 59

NOTES GENERALES............................................................................................. 59

REALISATION DE L’INSTALLATION..................................................................... 60

RECOMMANDATIONS .......................................................................................... 60

DESCRIPTION.................................................................................................... 62

FONCTIONS ......................................................................................................... 62

INSTALLATION................................................................................................. 64

BRANCHEMNT..................................................................................................... 64

PROGRAMMER LE TYPE DE PABX ET DE BROCHE D’INTERNE............................. 65

Procédure de programmation........................................................................ 66

PROGRAMMATIONS GENERALES DE L’APPAREIL ................................................. 68

Programmer la date et l'heure....................................................................... 69

Programmer l'indicatif local.......................................................................... 69

Programmer le temps de flash ....................................................................... 70

Programmer le mode IP................................................................................. 70

Programmer la luminosité ............................................................................. 71

Activer/Désactiver la sonnerie....................................................................... 71

Programmer la mélodie de la sonnerie.......................................................... 72

Sélection décimale/multifréquence................................................................. 72

Réglage niveau sonnerie................................................................................ 72

FONCTIONNEMENT DE L'APPAREIL......................................................... 73

Touches .......................................................................................................... 73

Indications des témoins.................................................................................. 74

Ecran.............................................................................................................. 75

Effectuer un appel.......................................................................................... 75

Recevoir un appel........................................................................................... 76

Terminer un appel.......................................................................................... 76

Mettre un appel en attente.............................................................................. 76

Répéter le dernier numéro sélectionné........................................................... 76

Pause.............................................................................................................. 77

Mémoire sélection abrégée « two touch »...................................................... 77

Mémoire sélection abrégée « one touch »...................................................... 78

Afficher les numéros d'abonnés des appels entrants...................................... 79

Vérifier les appels sortants............................................................................. 79

Mémorisation des numéros VIP..................................................................... 80

DECLARATION DE CONFORMITE CE.................................................................... 81

USAGE POUR LEQUEL L'APPAREIL EST DESTINE................................................... 81

ENGLISH ............................................................................................................. 82

EDITING CRITERIA ......................................................................................... 83

GENERAL INSTRUCTIONS FOR THE INSTALLER.................................. 84

GENERAL NOTES ................................................................................................ 84

MAKING THE INSTALLATION............................................................................... 85

WARNINGS.......................................................................................................... 85

DESCRIPTION.................................................................................................... 86

FEATURES AND FUNCTIONS ................................................................................ 86

INSTALLATION................................................................................................. 88

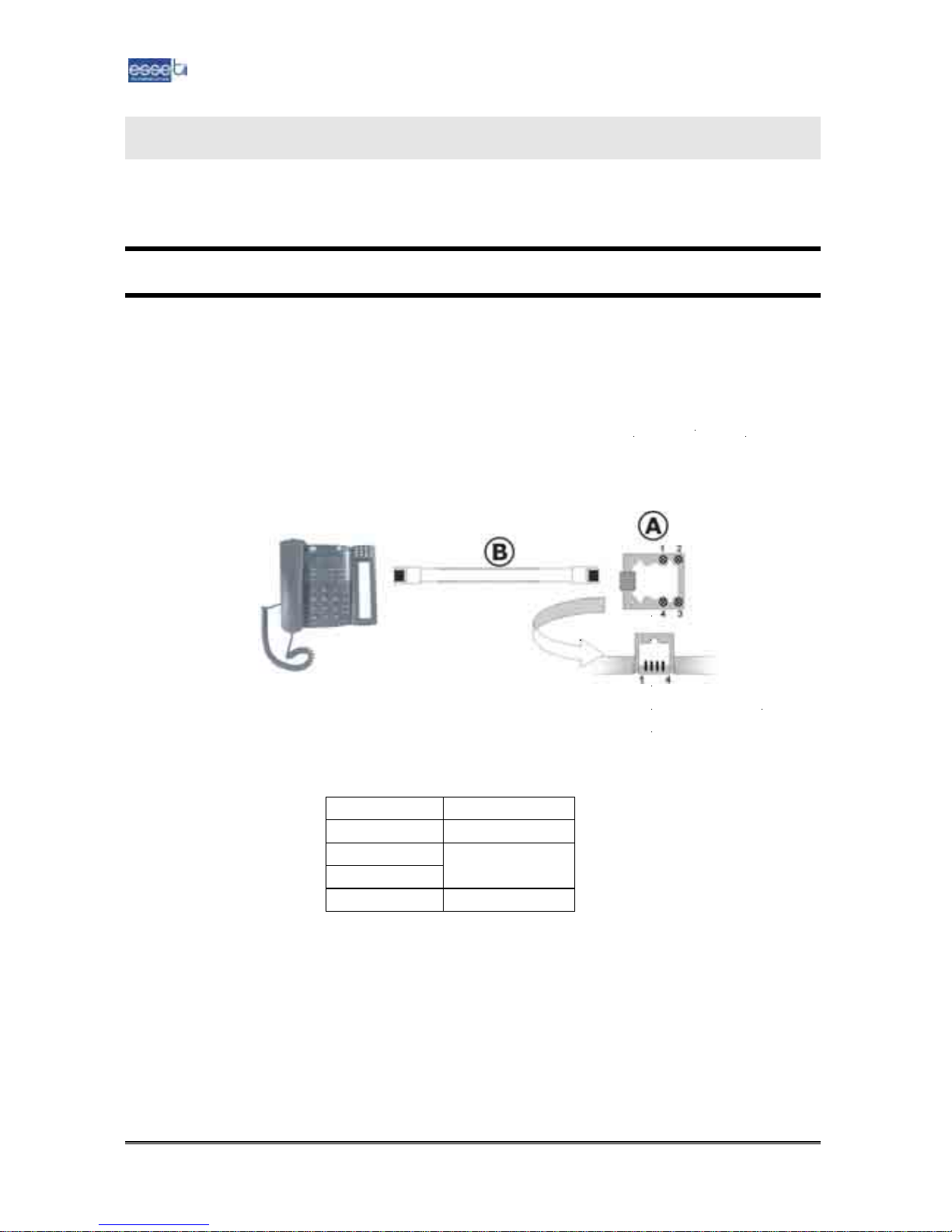

CONNECTIONS..................................................................................................... 88

PROGRAMMING THE EXCHANGE TYPE AND EXTENSION NUMBER........................ 89

Programming procedure................................................................................ 90

TELEPHONE GENERAL PROGRAMMING................................................................ 92

Set time........................................................................................................... 92

Set area code.................................................................................................. 93

Set flash time.................................................................................................. 93

Set IP mode .................................................................................................... 94

Set brightness................................................................................................. 94

Set ringer on/off ............................................................................................. 95

Set ringer melody ........................................................................................... 95

Tone/Pulse dialing ......................................................................................... 95

Setting ringer level......................................................................................... 95

TELEPHONE OPERATION.............................................................................. 96

Keys................................................................................................................ 96

LED indications ............................................................................................. 97

Display........................................................................................................... 98

Placing a call ................................................................................................. 99

Receiving a call.............................................................................................. 99

Ending a call.................................................................................................. 99

Putting a call on hold..................................................................................... 99

Last number redial......................................................................................... 99

Pause............................................................................................................ 100

Two touch memory dialing........................................................................... 100

One touch memory dialing........................................................................... 101

Review the incoming call numbers............................................................... 101

Outgoing calls checking............................................................................... 102

Storing VIP numbers.................................................................................... 102

CE CONFORMITY DECLARATION....................................................................... 103

DESIGNED USE OF THE DEVICE.......................................................................... 103

ITALIANO

Grazie per aver scelto un prodotto Esse-ti

Questo prodotto è stato progettato appositamente
per facilitare l'Utente nelle attività telefoniche
quotidiane ed è stato costruito a regola d'arte
utilizzando materiali adatti a renderlo affidabile
nel tempo.
I prodotti Esse-ti vengono tutti sottoposti a
specifici ed approfonditi test in laboratorio, in
modo da offrire all'Utente quante più garanzie
possibili.

La responsabilità per vizi derivanti dall'uso del prodotto, fa carico all'Utente. La Esse-ti
è responsabile esclusivamente dei difetti ai sensi e nei limiti del D.P.R. 24/05/1988 n.
224 (attuazione della direttiva CEE n. 85/374 relativa al ravvicinamento delle
disposizioni legislative, regolamentari e amministrative degli Stati membri in materia di
responsabilità per danno da prodotti difettosi, ai sensi dell'art. 15 della legge 16 aprile
1987, n. 183).

La Esse-ti si riserva il diritto di modificare in qualsiasi momento e senza
preavviso le caratteristiche dei propri prodotti.

8 CONVENZIONI TIPOGRAFICHE

CONVENZIONI TIPOGRAFICHE

Per semplificare la lettura e la comprensione del manuale da parte dell’utente
sono stati utilizzati nel testo diversi stili, ognuno dei quali ha un significato
logico preciso.
La tabella seguente presenta un esempio degli stili utilizzati (a sinistra) in
corrispondenza del significato logico loro attribuito (a destra).

Esempio Significato

TITOLO DI

CAPITOLO

Stile applicato al titolo di ogni capitolo. Ogni
nuovo capitolo inizia a pagina nuova.

TITOLO PRIMARIO

Stile usato per indicare i titoli di ampie sezioni
all’interno dei capitoli, come i vari titoli
principali del capitolo.

Titolo Secondario

Stile che sta ad indicare il titolo di uno
specifico paragrafo all’interno del titolo
primario.

Titolo Terziario

Questo stile viene utilizzato solo nel caso in
cui sia necessario suddividere ulteriormente il
paragrafo specifico.

Esempio

Stile che definisce un esempio.

Nota

Così si presentano le specificazioni relative al
testo: prestare attenzione.

Attenzione

La presenza di questo stile indica che
potrebbero esserci rischi per le cose o le
persone, quindi essere molto cauti.

Testo normale

Stile definito per la normale stesura del testo.

 Operazione da effettuare

Stile che indica l’esatta sequenza di operazioni
necessarie ad effettuare una programmazione
o a richiamare un servizio.

AVVERTENZE GENERALI PER L'INSTALLATORE 9

AVVERTENZE GENERALI PER

L'INSTALLATORE

NOTE GENERALI

Prestare attenzione alle avvertenze contenute in questa sezione in quanto
forniscono importanti indicazioni relative ad una corretta e sicura installazione,
all'uso e alla manutenzione del prodotto.

• L'apparecchio deve essere destinato ESCLUSIVAMENTE all'uso per il
quale è stato progettato. La Esse-ti non può essere considerata responsabile
per eventuali danni derivanti da impieghi impropri.

• Premesso che il prodotto è stato progettato nel rispetto delle norme vigenti,
l'installazione dovrà avvenire all'interno di impianti conformi anch'essi alle
norme vigenti.

• Prima di collegare il prodotto alla rete elettrica accertarsi che la tensione di
linea corrisponda a quella indicata nell'etichetta apposta sul prodotto stesso.

• Prima di effettuare qualsiasi intervento all'interno o all'esterno del prodotto
(pulizia, manutenzione, ecc.) scollegare l'apparecchiatura dalla rete di
alimentazione.

• E' opportuno prevedere a monte del prodotto un appropriato interruttore di
sezionamento e protezione, in modo da interrompere l'alimentazione in caso
di guasto.

• Per qualsiasi intervento di riparazione rivolgersi esclusivamente ad un
centro assistenza tecnico autorizzato.

• Installare il prodotto in un locale aerato e tenere conto delle fessure di
aerazione, che non andranno mai e in nessun caso ostruite.

• Prestare attenzione ai simboli indicanti un fulmine con freccia all'interno di
un triangolo: indicano la presenza di tensioni pericolose

• Prestare attenzione ai simboli indicanti un punto esclamativo all'interno di
un triangolo: indicano di procedere con la massima attenzione poiché
sussistono situazioni di potenziale pericolo o addirittura di morte

• Fare riferimento al paragrafo "Caratteristiche Tecniche" per avere
informazioni riguardanti le condizioni di utilizzo del prodotto

• Non accostare il prodotto ad altre apparecchiature elettriche o elettroniche
che non siano state progettate per essere abbinate ad esso

10 AVVERTENZE GENERALI PER L'INSTALLATORE

• Non installare il prodotto in ambienti potenzialmente esplosivi

• Assicurarsi che il prodotto sia installato come prescritto

• Collegare all'impianto le apposite protezioni relative alla linea di

alimentazione e quelle relative alle linee telefoniche

• Non introdurre oggetti, liquidi o polveri né usare spray all'interno del
prodotto

• Non aprire la carcassa del prodotto, in quanto all'interno non sono presenti
parti manutenibili dall'Utente. In caso di necessità rivolgersi ad un centro
assistenza autorizzato

• In caso di fughe di gas nell'ambiente non utilizzare il telefono per segnalare
l'emergenza

• In caso di necessità di sostituzione delle batterie, provvedere al corretto
smaltimento e non gettare tra i rifiuti ordinari

• Gli elementi dell'imballaggio (sacchetti di plastica, polistirolo espanso, ecc.)
non devono essere lasciati alla portata dei bambini in quanto potenziali fonti
di pericolo

REALIZZAZIONE DELL'IMPIANTO

La realizzazione di impianti telefonici interni dovrebbe essere effettuata da
personale specializzato
Non sono consentiti l'installazione e l'allacciamento alla rete di
telecomunicazione di terminali telefonici non conformi alle norme vigenti.

RACCOMANDAZIONI

Le principali cause di disturbi sulle linee telefoniche e sulle reti di
alimentazione elettrica (che possono provocare malfunzionamenti e
danneggiamenti al prodotto) sono attribuiti a:

• contatti accidentali con linee a tensioni più elevate (corto circuito)

• accoppiamenti elettromagnetici con altri conduttori posti nelle vicinanze

• brusche variazioni di carico, specie per le linee elettriche di alimentazione

(motori elettrici ecc.)

• perturbazioni transitorie generate da eventi atmosferici (fulmini)

Le protezioni per linee telefoniche vanno inserite non solo sulle linee urbane,
ma anche sulle linee derivate con un percorso esterno al fabbricato o linee alle
quali siano connessi apparecchi con alimentazione di rete, come fax, modem,
segreterie, cordless, ecc.

AVVERTENZE GENERALI PER L'INSTALLATORE 11

La protezione per linee di alimentazione deve essere collegata all'ingresso della
linea di alimentazione elettrica del prodotto.
Il morsetto di terra delle protezioni, per ottenere un efficace funzionamento dei
dispositivi, deve essere collegato a una presa di terra efficiente.

12 DESCRIZIONE

DESCRIZIONE

Fly View Operator è un telefono di sistema che può essere collegato a tutte le
centrali telefoniche Esse-ti (serie K).
I LED di colore rosso e verde posti sulla destra permettono di visualizzare lo
stato delle linee urbane e degli interni, forniscono informazioni circa il modo di
funzionamento della centrale (giorno o notte) e l’eventuale attivazione del
servizio di deviazione di chiamata.
Il display a cristalli liquidi consente, con tutte le centrali Esse-ti
opportunamente configurate ed equipaggiate, la visualizzazione del numero del
chiamante.

FUNZIONI OFFERTE

• Visualizzazione dell’identificativo del chiamante con tutte le centrali

telefoniche Esse-ti

• Vivavoce

• 10 LED per la visualizzazione dello stato delle linee urbane

• 1 LED per l’indicazione del modo giorno/notte/temporaneo

• 1 LED indicante lo stato del servizio di deviazione di chiamata

• 24 LED per la visualizzazione dello stato degli interni

• Display a cristalli liquidi di grandi dimensioni

• Ricezione di chiamate in Paging (se il servizio è fornito dal centralino

telefonico)

• Memorizzazione delle ultime 180 chiamate ricevute, con possibilità di

richiamata

• Funzione di controllo rapido delle chiamate entranti per numero chiamante

o ora della chiamata

• Memorizzazione delle ultime 60 chiamate effettuate

• Attivazione/Disattivazione suoneria

• Programmazione di numeri “VIP”

• 12 posizioni di memoria di selezione rapida a “due tasti”(ciascuna fino a

16 cifre)

• 1 posizione di memoria di selezione rapida a “un tasto” (fino a 32 cifre)

DESCRIZIONE 13

• Suoneria selezionabile tra 8 tipi di toni e regolabile a 3 livelli

• Timer e orologio

• Regolazione del contrasto del display a 5 livelli

• Tasti Ripetizione Ultimo Numero, Pausa, Flash

• Commutatore per selezione Decadica/Multifrequenza

• Tempo di flash programmabile (100, 300, 600, 1000 ms)

14 INSTALLAZIONE

INSTALLAZIONE

COLLEGAMENTI

Il telefono può funzionare in due modi diversi, a due o a quattro fili. Nel
funzionamento a due fili esso si comporta come un normale telefono BCA. Nel
collegamento a quattro fili i LED sono funzionanti.

 Installare 2 batterie AA da 1.5V.

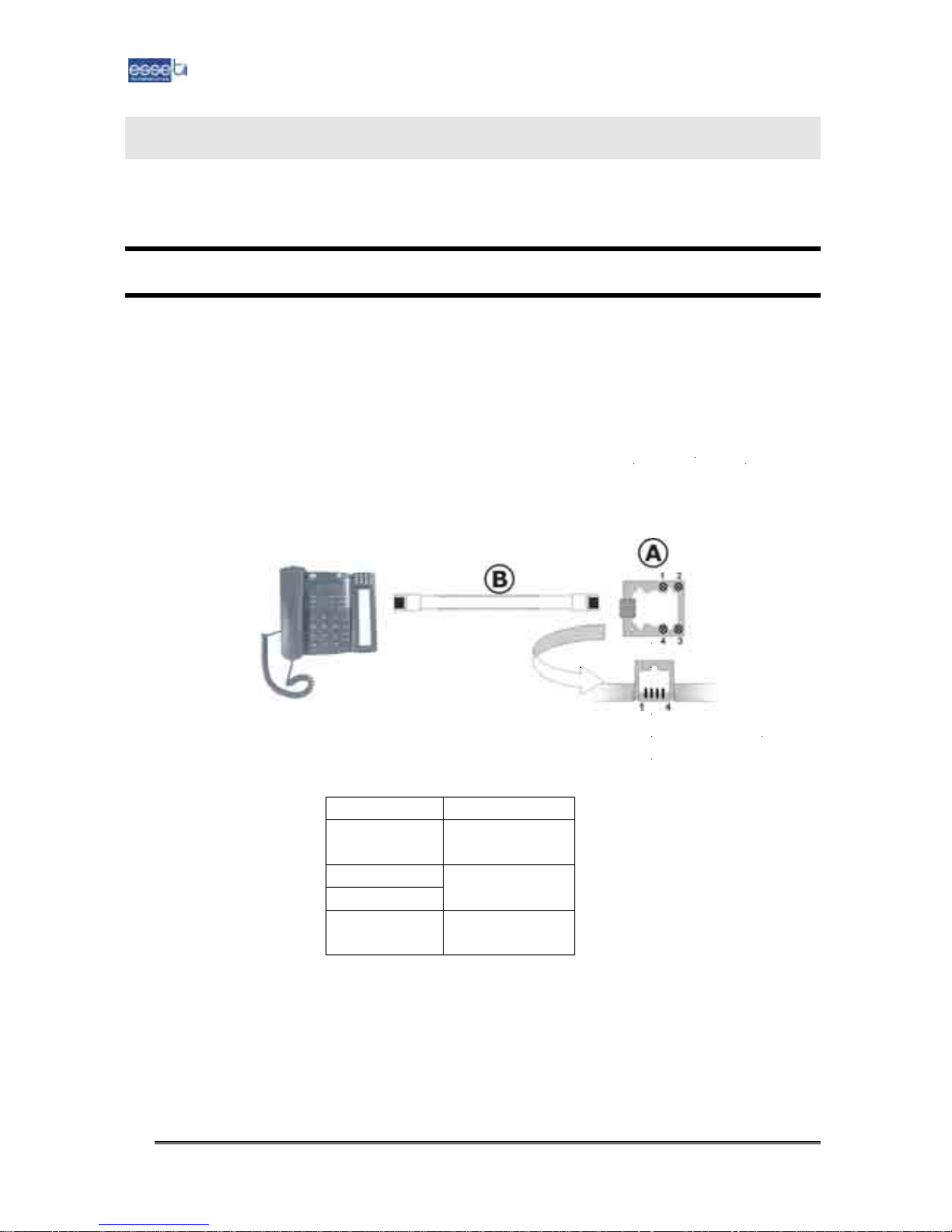

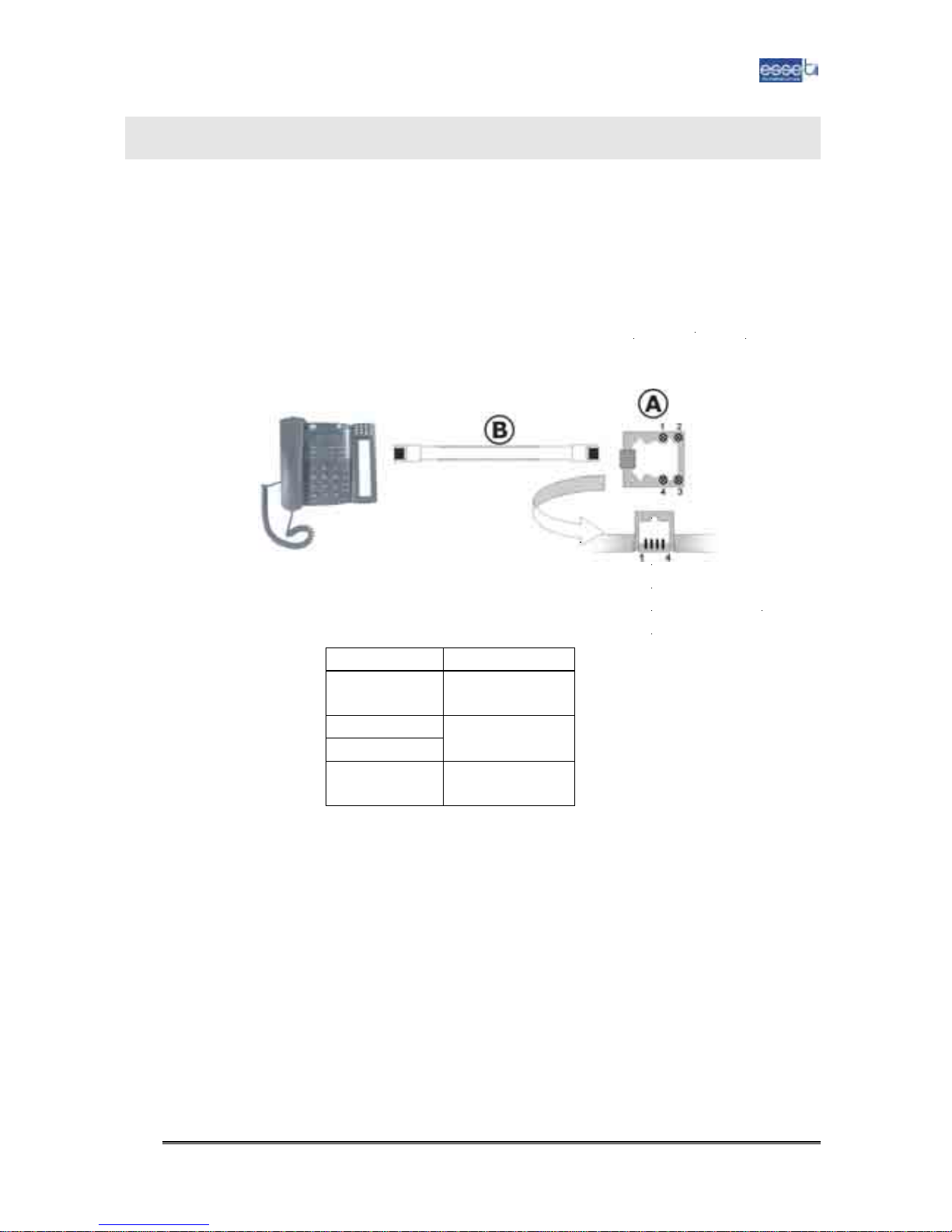

 Collegare il telefono alla presa telefonica fornita a corredo (A) mediante

il cavo fornito (B).

A: Presa telefonica aperta
B: Cavo di tipo rovesciato fornito a corredo

 Realizzare il collegamento della presa telefonica fornita a corredo alla

centrale mediante un cavo a 2 coppie secondo lo schema seguente:

Contatto presa Morsetto centrale

1 Segnalazione –
2
3

Morsetti numerati

4 Segnalazione +

I contatti 2 e 3 della presa (fonia) devono essere collegati al morsetto numerato
della centrale corrispondente al numero di interno da collegare; non occorre
rispettare nessuna polarità.

INSTALLAZIONE 15

I contatti 1 e 4 (linea dati) devono essere collegati ai morsetti di segnalazione
della centrale. Fare riferimento al manuale della centrale stessa. Occorre
rispettare la polarità indicata in tabella. Se i cavi vengono collegati per errore
con la polarità invertita non si accendono né il LED del telefono né quelli degli
eventuali altri telefoni FlyViewOperator o Time3000 collegati al centralino.

Attenzione

Per il corretto funzionamento utilizzare, per il

collegamento del telefono alla presa telefonica, solo

il cavo telefonico fornito a corredo (che è di tipo

incrociato)

PROGRAMMAZIONE DEL TIPO DI CENTRALE E

DELL’ATTACCO INTERNO

Consente di programmare:

• il tipo di centrale alla quale il telefono è collegato

• l’attacco interno a cui il telefono è collegato

ATTENZIONE:

Entrambe le programmazioni sono obbligatorie per

il corretto funzionamento del telefono.

A tale scopo vengono utilizzati i LED:

• LED VERDI per la programmazione del tipo di centrale

• LED ROSSI per la programmazione dell’attacco interno

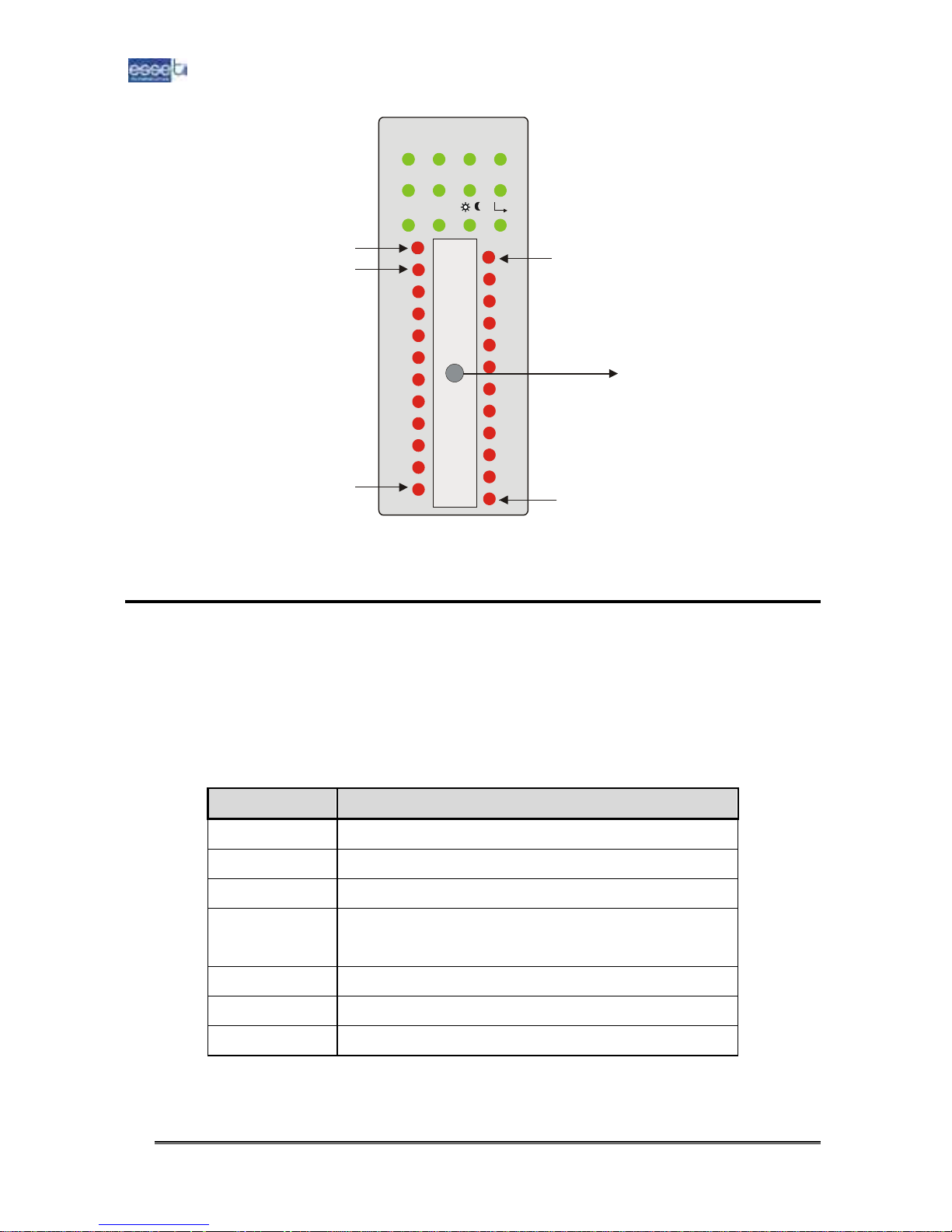

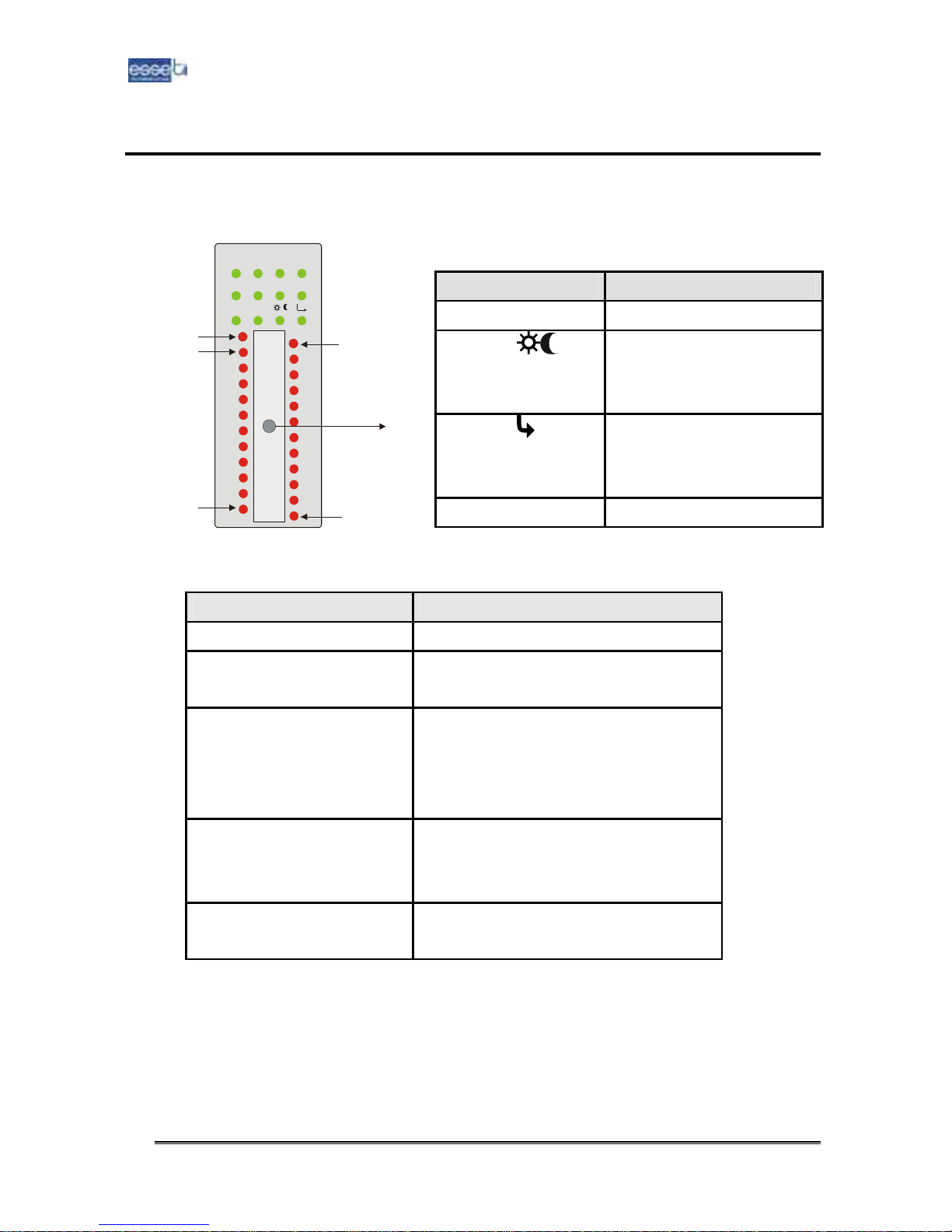

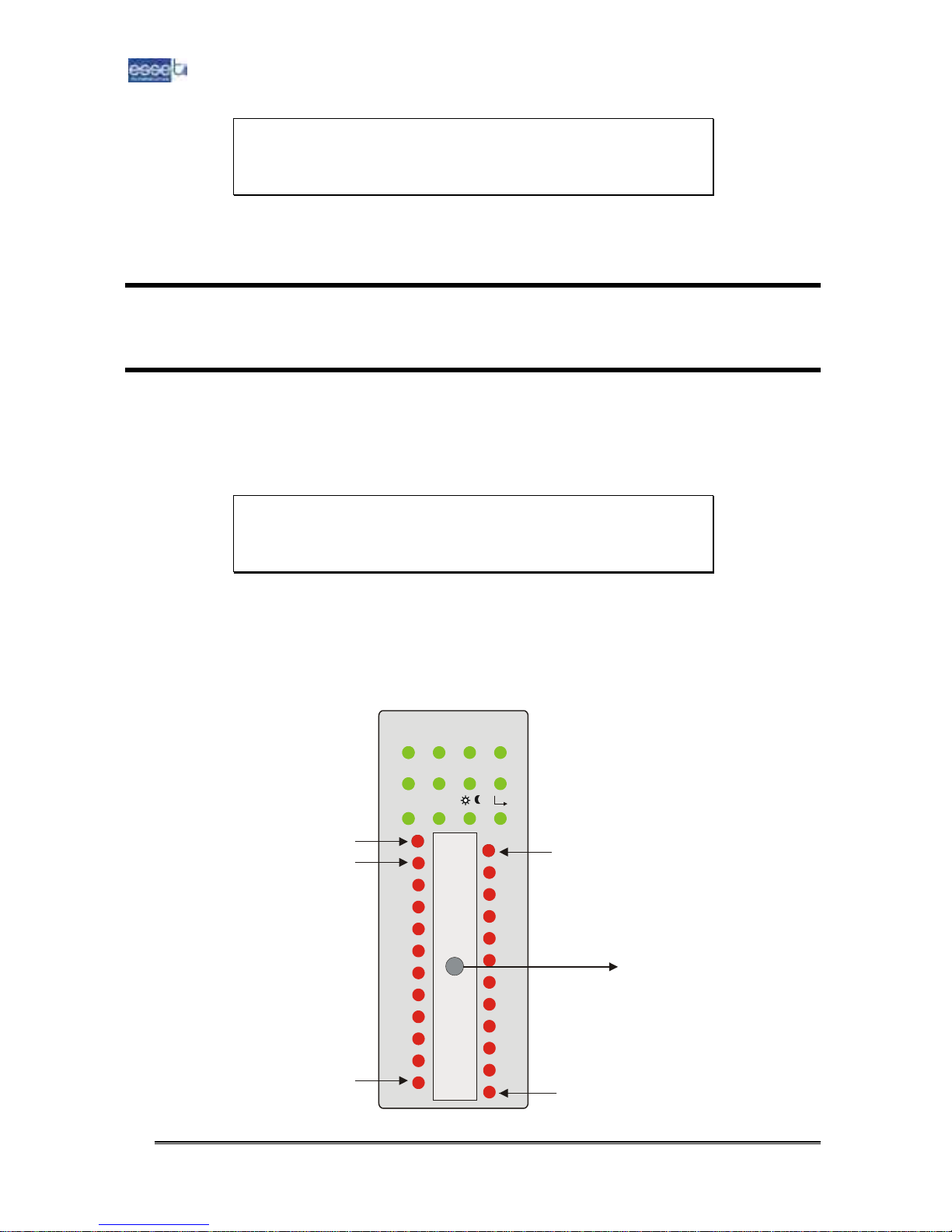

16 INSTALLAZIONE

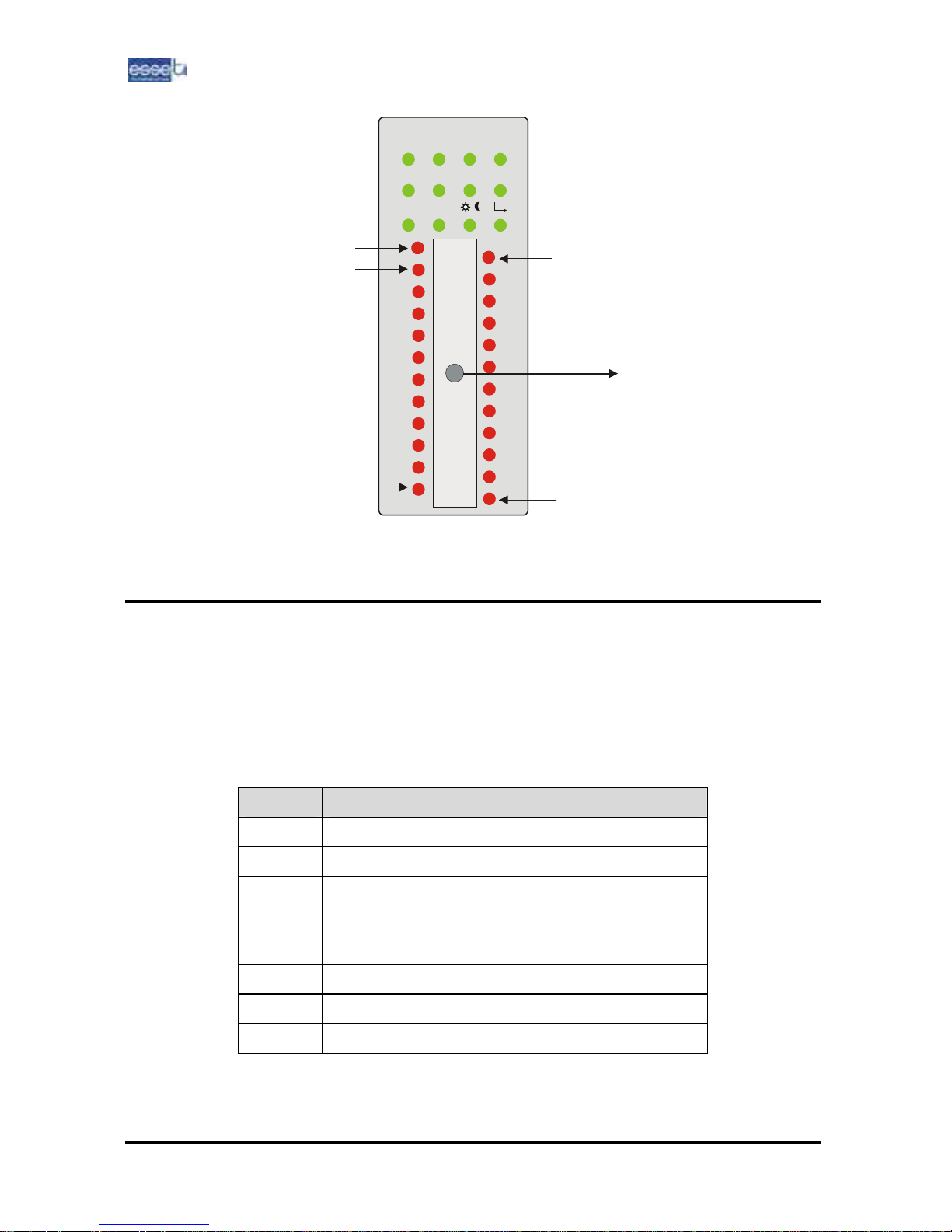

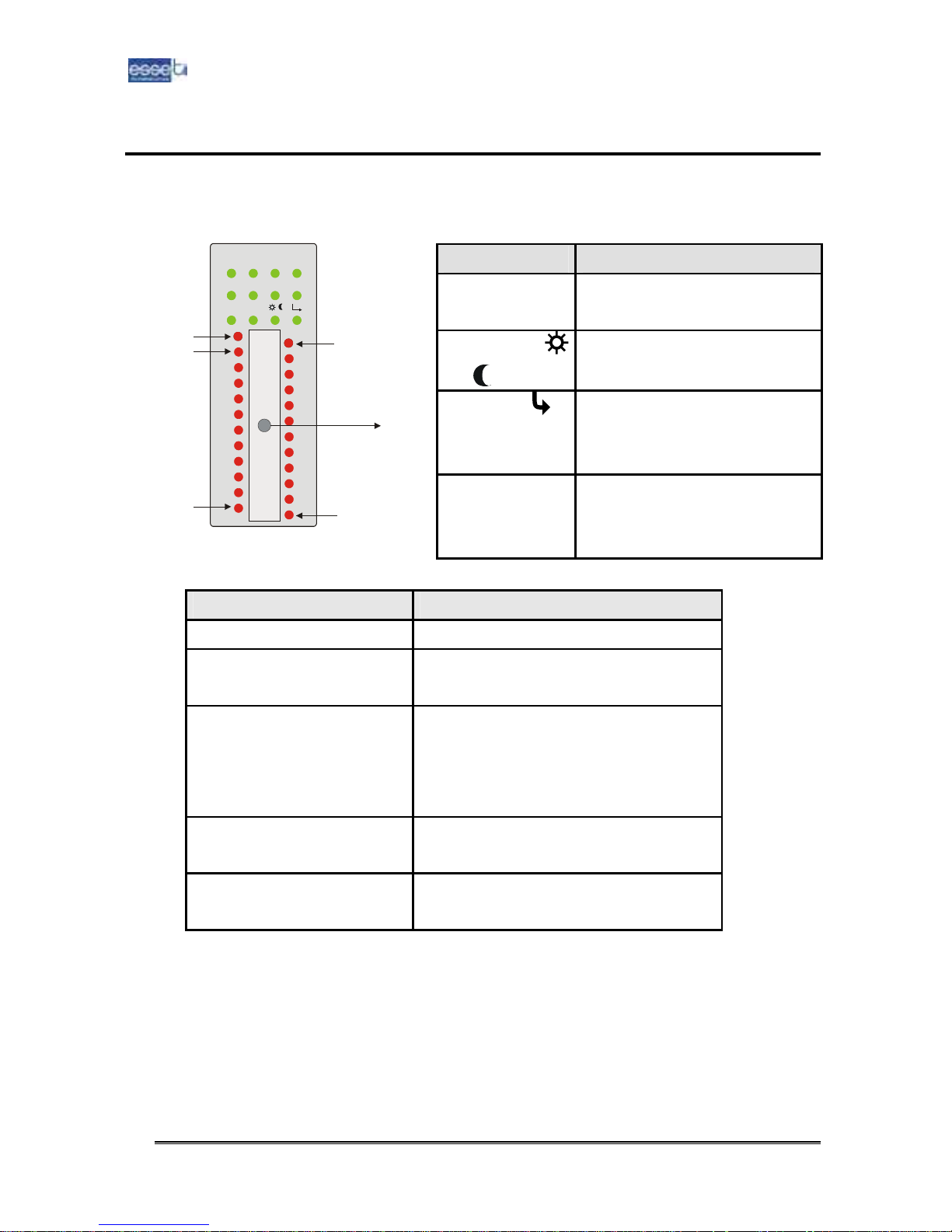

L1

L2

L3 L4
L5 L6 L7 L8
L9 L10

LED 24

LED 1
LED 2

LED 12

LED 13

PROG

R

..............

..............

Procedura di programmazione

 Rimuovere il cartoncino per accedere al pulsante centrale di

programmazione (indicato con PROGR in figura).

 Premere il pulsante per 2 secondi.

Rilasciando il pulsante si accendono i LED indicanti l’attuale programmazione:
LED VERDE indicante il tipo di centrale secondo la tabella seguente:

LED CENTRALE

L1 PolarisPlus/Fox70
L2 SmilePlus/Fox90
L3 CT624
L4 Europa280A K / Europa280B K

Europa160 K/ CT126
L5 TA28K
L6 CT312K
L7 CT416K

e LED ROSSO indicante l’attacco interno.

INSTALLAZIONE 17

Il telefono inizia a questo punto la scansione orizzontale dei LED VERDI L1­L7, relativi al tipo di centrale.

 Quando si accende il LED relativo alla centrale di interesse (in base alla

tabella precedente) premere brevemente il pulsante di programmazione.

Inizia la scansione verticale dei LED rossi. Il LED 1 corrisponde ad attacco
interno pari a 1, il LED 2 ad attacco interno pari a 2 e così via. Attenersi alle
istruzioni seguenti per determinare l’attacco di interno da programmare:

GUIDA ALLA SCELTA DELL’ATTACCO DI INTERNO PER CENTRALI
EUROPA, TA28, CT312 E CT416:

L’attacco interno è il numero PROGRESSIVO relativo all’interno a cui il
telefono è collegato. Ad esempio per l’interno 41 l’attacco interno è 1,… per
l’interno 49 l’attacco interno è 9, per l’interno 51 l’attacco interno è 10 etc...

GUIDA ALLA SCELTA DELL’ATTACCO DI INTERNO PER CENTRALI
POLARISPLUS, SMILEPLUS, FOX70, FOX90, CT624

L’attacco interno è un numero compreso fra 1 e 8, a seconda della posizione
dell’interno nella relativa scheda derivati. Ad esempio per il quarto interno di
ciascuna scheda derivati l’attacco interno è pari a 4.

 Quando si accende il LED corrispondente all’attacco interno da

assegnare al telefono (determinato in base alle istruzioni precedenti)
premere di nuovo brevemente il pulsante di programmazione.

La programmazione è conclusa ed il telefono torna nello stato di riposo.

Nota: Se si preme il pulsante di programmazione per più di 2

secondi il telefono effettua una scansione veloce di tutti i
LED. In questa fase non è possibile programmare il telefono.
Premere brevemente il pulsante di programmazione per
tornare nello stato di riposo.

Nota: Per uscire dalla programmazione prima del termine senza

modificare i parametri che erano impostati premere il
pulsante di programmazione per circa 2 secondi.

Esempio:

• Centrale CT416K

• Attacco di interno 8 (corrispondente all’interno 48)

 Premere il pulsante di programmazione per circa 2 secondi.

18 INSTALLAZIONE

Si accendono il LED VERDE ed il LED ROSSO relativi alla programmazione
attuale.

 Attendere l’inizio della scansione dei LED VERDI. Quando si accende il

LED L7 premere brevemente il pulsante di programmazione.

 Inizia la scansione verticale dei LED ROSSI. Quando si accende l’ottavo

LED ROSSO premere di nuovo brevemente il pulsante di
programmazione.

PROGRAMMAZIONI GENERALI DEL TELEFONO

Queste programmazioni consentono di impostare alcuni parametri generali del
telefono.

 Assicurarsi che il telefono sia in modo stand-by.
 Per accedere alle programmazioni premere il tasto “ SET/STORE”;
 Premere i tasti “UP” o “DOWN” per scorrere le sette diverse

programmazioni numerate da 1 a 7:
1 Data e ora “date”

2 Prefisso Locale “code”
3 Tempo Flash “flash”
4 Modo IP “ip”
5 Luminosità “lcd”
6 Suoneria “no_r”
7 Melodia Suoneria “r_tone”;

 Premere il tasto “ SET/STORE” per entrare nel tipo di programmazione

selezionata.
Appare l’impostazione corrente e lampeggia il parametro modificabile;
usare i tasti “UP” o “DOWN” per scorrere le varie opzioni o inserire un
valore usando i tasti numerici (premere sempre un numero di cifre pari a
quelle che lampeggiano). Nel caso di più parametri da impostare,
premendo il tasto “ SET/STORE” si memorizza quello attuale e si passa
al successivo parametro, evidenziato in lampeggio;

 Premere il tasto “DELETE” per uscire immediatamente dalla

programmazione.

INSTALLAZIONE 19

Nota: Dopo aver eseguito una programmazione si passa

automaticamente alla successiva; se entro 10 secondi non
viene premuto alcun tasto si esce.

Programmazione data e ora

 Premere il tasto “ SET/STORE”, “ SET 1 DATE ” è evidenziato in

lampeggio sul display.

 Premere nuovamente il tasto “SET/STORE” per confermare. Il display

visualizza “20??”.

 Premere i tasti “UP” o “DOWN” per programmare l’anno (“Year”).
 Premere nuovamente il tasto “SET/STORE”. “Month” lampeggia nel

display.

 Premere i tasti “UP” o “DOWN” per programmare il mese (“Month”).
 La stessa procedura viene utilizzata per programmare Giorno, Ora e

Minuti.

La programmazione può essere effettuata anche dalla tastiera. Ad
esempio, per inserire “1 maggio 2001 ore 23:59” digitare “0105012359”.

Programmazione prefisso locale

Dopo la programmazione “Data e ora” viene visualizzata sul display per dieci
secondi la scritta “set 2 CODE”. Se entro questi dieci secondi non si preme
alcun tasto, occorre ripremere il tasto “ SET/STORE” ed i tasti “UP” o
“DOWN” sino a selezionare la scritta “set 2 CODE”.

 Premere il tasto “SET/STORE” per confermare. Il display visualizza “Code

1----” per indicare che è possibile programmare il primo prefisso locale.

 Premere il tasto “SET/STORE”. Il primo “-” lampeggia nel display.

Inserire il prefisso locale, ad es. 0755.

Programmazione tempo di flash

Quando si preme il tasto FLASH per mettere una conversazione in attesa o per
trasferire la chiamata ad un altro interno il telefono invia alla centrale un
impulso di rilascio linea. Il tempo di FLASH è la durata di tale impulso e deve
essere correttamente impostato in base alle caratteristiche del centralino. In

20 INSTALLAZIONE

generale non è necessario modificare il valore del tempo di flash del telefono
FlyViewOperator impostato di fabbrica (100 ms), pertanto non occorre
procedere alla programmazione illustrata di seguito: premere il tasto “UP” per
passare alla programmazione successiva.
Per programmare invece il tempo di flash procedere come descritto di seguito.
Dopo la programmazione prefisso locale viene visualizzata sul display per dieci
secondi la scritta “SET 3 FLASH”. Se entro questi dieci secondi non si preme
alcun tasto occorre ripremere il tasto “ SET/STORE” ed i tasti “UP” o
“DOWN” sino a selezionare la scritta “SET 3 FLASH”.

 Premere il tasto “SET/STORE” per confermare. Sul display è visualizzato

“FLASH X YYY”.
Scorrere con i tasti “UP” o “DOWN” per selezionare il tempo di flash
desiderato:
0 1000 ms
1 100 ms
2 300 ms
3 600 ms.

 Premere il tasto “SET/STORE” per confermare.

Programmazione modo IP

Questa programmazione è necessaria solo qualora si vogliano utilizzare schede
prepagate. Essa consente di programmare i codici delle schede in modo da
agevolarne l’utilizzo.
Dopo la programmazione “Tempo di flash” viene visualizzata sul display per
dieci secondi la scritta “SET 4 IP”. Se entro questi dieci secondi non si preme
alcun tasto occorre ripremere il tasto “ SET/STORE” ed i tasti “UP” o
“DOWN” sino a selezionare la scritta “SET 4 IP”.

 Premere il tasto “UP” o “DOWN” per abilitare (on) la funzione; premere il

tasto “SET/STORE” per confermare la scelta.

 Il display visualizza “INPUT CODE”.
 Inserire, l’uno di seguito all’altro:

il numero telefonico del servizio;
il codice della scheda;
il codice riservato della scheda IP.
Premere il tasto “Pause”per inserire delle pause tra i vari codici
(necessario nel caso il servizio fornisca degli annunci vocali tra

INSTALLAZIONE 21

l’inserimento di un codice ed il successivo). Utilizzare il tasto “DELETE”
per annullare un inserimento non corretto.

 Per confermare la programmazione premere nuovamente il tasto

“SET/STORE”.

Nota: Se il modo IP è attivato, il codice IP viene selezionato per

primo ogni volta che:

- si seleziona un numero di telefono che inizia con “0”
utilizzando il metodo di preselezione con microtelefono
agganciato;

- viene richiamato il numero di telefono di una chiamata
entrante che inizia con “0”;

- viene richiamato un numero già chiamato che inizia con
“0”.

Programmazione luminosità

Dopo la programmazione “modo IP” viene visualizzata sul display per dieci
secondi la scritta “SET 5 LCD”. Se entro questi dieci secondi non si preme
alcun tasto, occorre ripremere il tasto “ SET/STORE” ed i tasti “UP” o
“DOWN” sino a selezionare la scritta “SET 5 LCD”.

 Premere il tasto “SET/STORE” per confermare. Il display visualizza “LCD

X”.

 Premere il tasto “UP” o “DOWN” per selezionare la luminosità (1, 2, 3, 4,

5).

 Premere nuovamente il tasto “SET/STORE” per confermare la selezione.

Attivazione/Disattivazione suoneria

Dopo la programmazione “Luminosità” viene visualizzata sul display per dieci
secondi la scritta “SET 6 no ring”. Se entro questi dieci secondi non si preme
alcun tasto, occorre ripremere il tasto “ SET/STORE” ed i tasti “UP” o
“DOWN” sino a selezionare la scritta “SET 6 no ring”.
Questa programmazione permette di disattivare la suoneria per non essere
disturbati dalle chiamate in arrivo. In questo caso, all’arrivo di una chiamata,
solo il LED RING si illumina ed il telefono non suona.

 Premere il tasto “SET/STORE” per confermare. Il display visualizza “ring

on”.

22 INSTALLAZIONE

 Premere il tasto “UP” o “DOWN” per selezionare “ring on” o “ring off”

per attivare o disattivare rispettivamente la suoneria.

 Premere il tasto “SET/STORE” per confermare la selezione.

Nota: Quando è selezionato il modo “ring off” il telefono suona

solo per chiamate entranti da numeri VIP.

Programmazione melodia suoneria

Dopo la programmazione “Attivazione/Disattivazione Suoneria” viene
visualizzata sul display per dieci secondi la scritta “SET 7 ring_tone”. Se entro
questi dieci secondi non si preme alcun tasto, occorre ripremere il tasto “
SET/STORE” ed i tasti “UP” o “DOWN” sino a selezionare la scritta “SET 7
ring_tone”.

 Premere il tasto “SET/STORE” per confermare. Il display visualizza “ring

tone 1”.

 Premere il tasto “UP” o “DOWN” per selezionare la melodia preferita.
 Premere il tasto “SET/STORE” per confermare. Sono disponibili 8

melodie diverse.

Selezione decadica/multifrequenza

Il commutatore posto sul lato superiore del telefono (indicato con TONE
PULSE) consente di impostare il tipo di selezione dei numeri telefonici:

• Posizione TONE: selezione in multifrequenza

• Posizione PULSE: selezione decadica.

Si consiglia di lasciare il commutatore nella posizione TONE (impostazione di
fabbrica).

Regolazione del volume della suoneria

Per regolare il volume della suoneria settare il commutatore RING posto sul
lato superiore del telefono in posizione OFF (suoneria disabilitata), LO
(suoneria bassa basso) o HI (suoneria alta).

FUNZIONAMENTO DEL TELEFONO 23

FUNZIONAMENTO DEL TELEFONO

Tasti

Di seguito vengono elencate le funzioni dei singoli tasti:

TASTO FUNZIONE

DELETE Uscire dalla programmazione corrente; cancellare le cifre

errate inserite in fase di programmazione di numeri

telefonici; cancellare un numero dalla lista delle chiamate

ricevute o effettuate

UP/DOWN Scorrere i menù di programmazione; impostare valori in

programmazione; scorrere la lista delle chiamate ricevute

OUT CHECK Visualizzare i numeri telefonici delle chiamate effettuate

SET/STORE Entrare in programmazione; confermare un valore immesso

in programmazione; memorizzare un numero in memoria

M1 Chiamare il numero telefonico memorizzato nel tasto

stesso

VIP Programmare il numero telefonico visualizzato (dalla lista

delle chiamate ricevute o effettuate o durante l’arrivo di

una chiamata) come “VIP”

RECALL Chiamare un numero della memoria; visualizzare le

chiamate ricevute per numero telefonico o per data;

HOLD Spegnere il microfono del microtelefono durante una

conversazione facendo ascoltare all’interlocutore una

musica

PAUSE Inserire una pausa di 3,6 secondi durante la composizione o

la memorizzazione di un numero telefonico

FLASH Mettere in attesa una conversazione (ad esempio per

trasferirla a un altro interno)

REDIAL Richiamare l’ultimo numero telefonico chiamato; chiamare

un numero dalle liste delle chiamate effettuate e ricevute

SPEAKER Effettuare una chiamata o rispondere in modalità viva-voce

24 FUNZIONAMENTO DEL TELEFONO

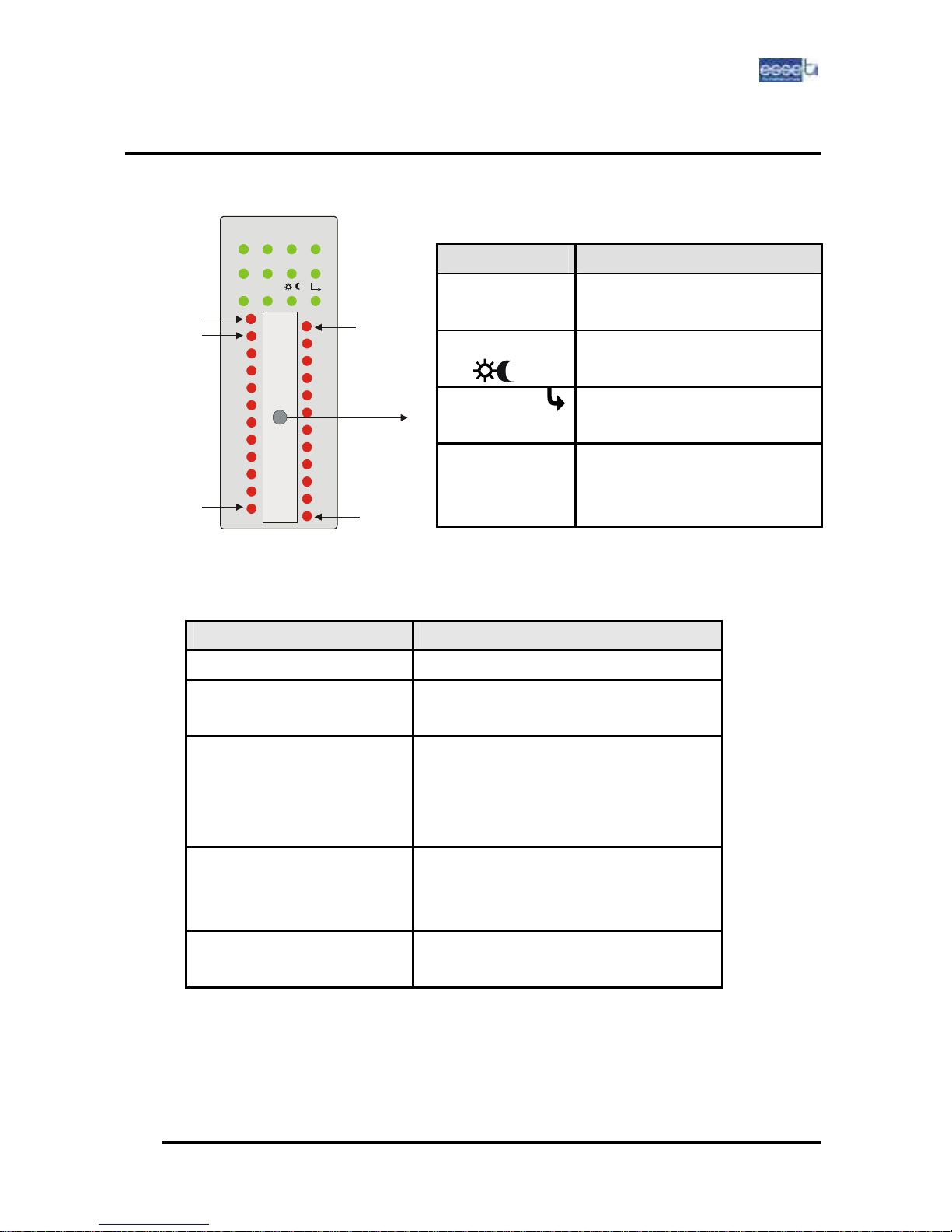

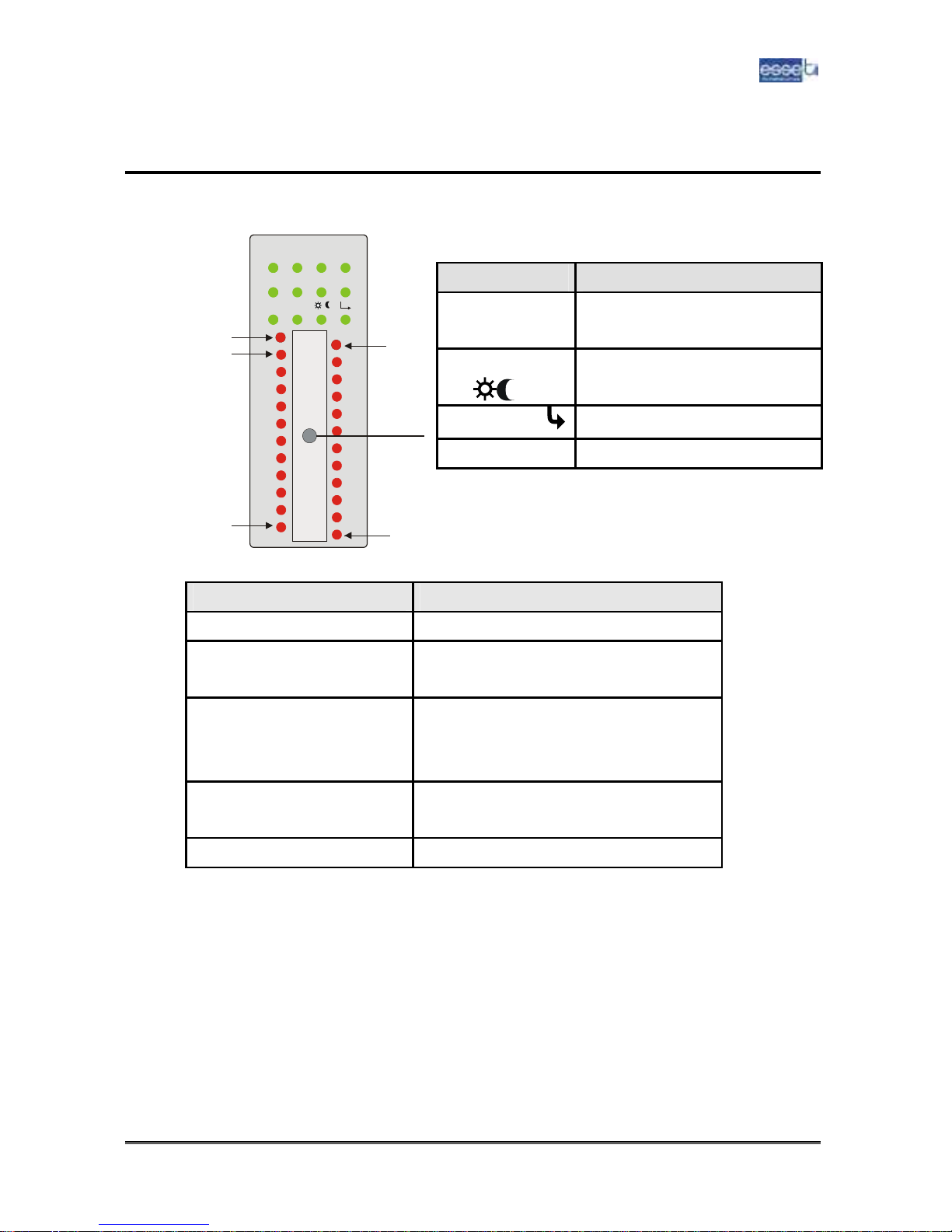

Indicazioni dei LED

I LED VERDI E ROSSI posti a destra forniscono alcune indicazioni sullo stato
della centrale:

L1L2L3 L4
L5 L6 L7 L8
L9 L10

LED 24

LED 1
LED 2

LED 12

LED 13

PROG

R

..............

..............

LED SIGNIFICATO

VERDI L1-L10 Stato delle linee urbane
VERDE

Modo
Giorno/Notte/Temporan
eo

VERDE

Stato del servizio
“Deviazione di
chiamata”

LED ROSSI 1-24 Stato degli interni

LED Linee Urbane e LED Interni

Stato del LED Significato

Spento La Linea o l’Interno sono liberi

Acceso La Linea o l’Interno sono

occupati in una conversazione

Il LED lampeggia

lentamente

La Linea o l’Interno stanno

componendo un numero

telefonico (solo PolarisPlus,

SmilePlus, Fox70, Fox90, CT624)

Il LED lampeggia

velocemente

C’è una chiamata entrante sulla

Linea Urbana o l’Interno sta

squillando

Il LED è acceso con

brevi spegnimenti

La linea urbana corrispondente al

LED è in parcheggio

FUNZIONAMENTO DEL TELEFONO 25

LED Modo Giorno/Notte/Temporaneo.

Stato del LED Significato

Spento Modo Giorno

Acceso Modo Notte

Lampeggio Modo Temporaneo (solo

PolarisPlus, Fox70, SmilePlus,

Fox90, CT624)

LED del servizio “Deviazione di chiamata”

Stato del LED Significato

Spento “Deviazione di chiamata” non

attiva

Acceso “Deviazione di chiamata” attiva

Display

Le 3 righe del display a cristalli liquidi forniscono le seguenti informazioni:
La prima riga indica:

• Numero di eventuali nuove chiamate senza risposta, alla destra della riga.

• Data e ora di arrivo dell’ultima nuova chiamata senza risposta, se

presente.

• Data e ora correnti se non c’è nessuna nuova chiamata.

La seconda riga indica:

• Icona nuova chiamata (NEW), se presente.

• Icona chiamata ripetuta (REP), se presente

• VIP (icona con un lucchetto che indica se il numero è un numero VIP)

La terza riga ha la funzione seguente:

• Visualizza il numero del chiamante nel caso ci sia una nuova chiamata
senza risposta.

• Visualizza il numero di telefono uscente quando viene selezionato un
numero di telefono.

• Visualizza l’anno quando il telefono è a riposo.

26 FUNZIONAMENTO DEL TELEFONO

• Visualizza lo stato di programmazione durante la programmazione stessa.

Effettuare una chiamata

 Sollevare il microtelefono o premere il tasto SPEAKER. Il led IN USE si

accende e si sente il tono di invito alla selezione.

 Selezionare il numero di telefono desiderato.

Oppure

 Con il microtelefono abbassato digitare il numero di telefono e poi

premere il tasto “REDIAL”. La chiamata viene effettuata in modalità viva­voce. È possibile passare in modalità microtelefono sollevando il
microtelefono stesso.

Ricevere una chiamata

Il telefono sta suonando. Per rispondere alla chiamata:

 Sollevare il microtelefono o premere il tasto SPEAKER. Il led IN USE si

accende.

Terminare una chiamata

Una volta completata la chiamata

 Riagganciare il microtelefono o premere il tasto SPEAKER se si sta

utilizzando il vivavoce.

Mettere in attesa una chiamata

 Durante la conversazione premere il tasto Flash. La chiamata viene

messa in attesa. L’utente esterno sente dei toni o la musica di attesa, a
seconda delle impostazioni e delle caratteristiche del centralino a cui il
FlyViewOperator è collegato.

FUNZIONAMENTO DEL TELEFONO 27

Attenzione

Non utilizzare il tasto HOLD per mettere in attesa

la chiamata. Questo tasto ha la sola funzione di

spegnere temporaneamente il microfono del

microtelefono facendo ascoltare all’interlocutore

una musica, ma non è possibile trasferire la

chiamata a un altro interno o accedere ai servizi del

centralino.

Ripetizione dell’ultimo numero selezionato

La funzione permette di richiamare automaticamente l’ultimo numero chiamato
(fino a 32 cifre).

 Sollevare il microtelefono o premere il tasto SPEAKER.
 Attendere il tono di invito alla selezione.
 Premere il tasto REDIAL. Il telefono comporrà automaticamente l’ultimo

numero chiamato.

Pausa

In alcuni casi può essere necessario inserire una pausa durante la selezione di
un numero telefonico o durante la memorizzazione del numero stesso in una
delle posizioni di memoria disponibili. Premendo il tasto Pause viene inserita
una pausa di 3,6 secondi. Se si inserisce la pausa durante la memorizzazione di
un numero essa occupa una delle cifre disponibili per ciascuna posizione della
memoria.

Selezione rapida “two touch” da memoria

È possibile memorizzare e richiamare fino a 12 numeri telefonici (ciascuno
composto di massimo 16 cifre).

Memorizzazione di un numero di telefono

 Sollevare il microtelefono o premere il tasto SPEAKER.
 Premere il tasto “SET/STORE”.
 Comporre il numero di telefono da memorizzare.
 Premere il tasto “SET/STORE”.

28 FUNZIONAMENTO DEL TELEFONO

 Premere il tasto corrispondente alla posizione della memoria (cifre da 0

a 9 o tasto * o tasto #) in cui si vuole memorizzare il numero di
telefono.

 Per memorizzare altri numeri di telefono o per modificare i numeri

esistenti in memoria ripetere le fasi precedenti.

Nota: Il numero massimo di cifre che si possono memorizzare per

ciascun numero di telefono è 16. Nel caso in cui il numero
memorizzato sia composto da più di 16 cifre, solo le prime 16
cifre saranno memorizzate.

Chiamare un numero di telefono memorizzato

 Sollevare il microtelefono o premere il tasto SPEAKER.
 Premere il tasto “RECALL”.
 Premere il tasto corrispondente alla posizione in memoria (cifre da 0 a 9

o tasto * o tasto #) del numero da chiamare. Il numero memorizzato
viene composto automaticamente.

Modifica di un numero di telefono memorizzato

 Seguire le fasi descritte nella procedura “Memorizzazione di un Numero

di Telefono”.

 Il nuovo numero di telefono sostituisce automaticamente quello

memorizzato in precedenza.

Selezione rapida “one touch” da memoria

È possibile memorizzare un numero di telefono nel tasto M1 ad accesso diretto
(fino a 32 cifre).

Memorizzazione di un numero di telefono in M1

 Sollevare il microtelefono o premere il tasto SPEAKER.
 Premere il tasto “SET/STORE”.
 Comporre il numero di telefono da memorizzare.
 Premere il pulsante M1.

Chiamare il numero di telefono memorizzato in M1

 Premere il tasto M1. Il telefono chiama il numero in modalità viva-voce.

Per passare alla modalità microtelefono sollevare il microtelefono stesso.

FUNZIONAMENTO DEL TELEFONO 29

Se prima del tasto M1 vengono digitati dei numeri, questi vengono inviati sulla
linea telefonica dopo il numero memorizzato in M1.

Modifica di un numero di telefono memorizzato

 Seguire le fasi descritte nella procedura “Memorizzazione di un Numero

di Telefono in M1.”

 Il nuovo numero di telefono sostituisce automaticamente quello

memorizzato in precedenza.

Visualizzazione dei numeri di telefono delle
chiamate ricevute

Il telefono memorizza le ultime 180 chiamate ricevute. Per visualizzare i
numeri telefonici premere i tasti “UP” o “DOWN”.
Per ogni numero vengono visualizzate la data e l’ora di arrivo e, sulla seconda
riga, l’eventuale icona VIP (lucchetto).
Tenendo premuto il tasto “UP” si ha la visualizzazione rapida di tutti i numeri.

Per cancellare il numero visualizzato

 Un numero visualizzato può essere cancellato premendo una volta il

tasto “DELETE”.

 I numeri di telefono di tutte le chiamate ricevute possono essere

cancellati premendo il tasto “DELETE” per 3 secondi.

Per chiamare il numero visualizzato

 Premere due volte il tasto “REDIAL” per aggiungere “0” prima del

numero di telefono selezionato e richiamarlo automaticamente.

Nota: Se si preme il tasto “REDIAL” una sola volta lo “0” prima

del numero non verrà aggiunto e quindi la chiamata non
verrà effettuata correttamente attraverso il centralino.

 Il telefono effettua la chiamata in modalità viva-voce. Per passare in

modalità microtelefono sollevare il microtelefono stesso.

Visualizzazione delle chiamate ricevute per numero

 Digitare “#”
 Digitare il numero di telefono desiderato
 Premere il tasto “RECALL”. Viene visualizzato il numero insieme a data e

ora di arriva della chiamata da tale numero.

30 FUNZIONAMENTO DEL TELEFONO

Il display visualizza la scritta “End” se non ci sono chiamate ricevute dal
numero selezionato.

Visualizzazione delle chiamate ricevute per data

 Digitare “*”
 Digitare la data “MM/GG”
 Premere il tasto “RECALL”

Il display visualizza la scritta “End” se non ci sono chiamate ricevute nella data
scelta.

Visualizzazione delle chiamate effettuate

Il telefono memorizza i numeri delle ultime 60 chiamate effettuate insieme alla
durata della conversazione. Quando i numeri sono più di 60, l’ultimo numero
sostituisce il primo.

• I numeri di telefono delle chiamate effettuate possono essere visualizzati, a
partire dal più recente, premendo ripetutamente il tasto “Out Check”.

• Premendo il tasto “REDIAL” il numero di telefono selezionato viene
richiamato.

• Premendo il tasto “DELETE” il numero di telefono selezionato viene
cancellato.

• Premendo il tasto “DELETE” per 3 secondi i numeri di telefono di tutte le
chiamate effettuate memorizzati vengono cancellati.

Memorizzazione numeri VIP

Per non essere disturbati dall’arrivo di una chiamata è possibile disabilitare la
suoneria del telefono (vedi paragrafo “Attivazione/Disattivazione suoneria”). In
questo caso all’arrivo di una chiamata si illumina solo il LED RING ed il
telefono non suona. In questa situazione è possibile però programmare uno o
più numeri telefonici (scelti tra i numeri delle chiamate entranti) come “VIP”:
le chiamate provenienti da tali numeri faranno squillare ugualmente il telefono.

Durante l’arrivo di una chiamata, mentre il numero del chiamante è visualizzato
sul display:

FUNZIONAMENTO DEL TELEFONO 31

 Premere il tasto “VIP”.

Il numero telefonico VIP è ora indicato sul display con il simbolo del
lucchetto.

oppure

Sui numeri memorizzati in memoria sia di chiamate ricevute che effettuate
(dopo avere visualizzato a display il numero telefonico dalla memoria, come
indicato nei relativi paragrafi di questo manuale).

 Premere il tasto “VIP”.

Il numero telefonico VIP è ora indicato sul display con il simbolo del
lucchetto.

Un numero VIP visualizzato sul display diventa NON VIP semplicemente
premendo di nuovo il tasto “VIP”.

DICHIARAZIONE DI CONFORMITÀ CE

La società Esse-ti S.r.l. con sede in Zona Ind. Squartabue, I-62019 Recanati
(MC), Italia, dichiara che il presente dispositivo è conforme alle seguenti
norme:

• EN50082-1, EN55022 (Compatibilità elettromagnetica)

• EN41003, EN60950 (Sicurezza elettrica)

E soddisfa i requisiti della Direttiva 1999/5/CE del parlamento Europeo e del
Consiglio del 9 marzo 1999 riguardante le apparecchiature radio, le
apparecchiature terminali di telecomunicazioni e il reciproco riconoscimento
della loro conformità.

La conformità a questi requisiti è espressa mediante la marcatura

USO PER CUI IL DISPOSITIVO È DESTINATO.

Il presente dispositivo è stato progettato per essere usato in connessione alle reti
PSTN.

32 ESPAÑOL

ESPAÑOL

Gracias por elegir un producto Esse-ti

Este producto ha sido diseñado específicamente
para facilitar el usuario durante las actividades
telefónicas cotidianas y fabricado según técnicas
avanzadas con materiales adecuados para
asegurar fiabilidad en el tiempo.
Todos los productos Esse-ti están sometidos a
pruebas específicas y completas en laboratorio
para ofrecer al usuario todas las garantías
posibles.

La responsabilidad por defectos originados del uso del aparato corre a cargo del usuario.
Esse-ti es responsable de defectos del aparato exclusivamente según establecido por el
Decreto del Presidente de la República 24/05/1988 n° 224 (actuación de la directiva
CEE n° 85/374 relativa a la armonización de las disposiciones legislativas,
reglamentarias y administrativas de los Estados miembros en materia de responsabilidad
por daños originados por productos defectuosos, según lo establecido por el artículo 15
de la ley 16 de abril de 1987, n. 183).

Esse-ti se reserva el derecho de modificar las características de los productos en
cualquier momento y sin aviso previo.

CRITERIOS TIPOGRÁFICOS 33

CRITERIOS TIPOGRÁFICOS

Para simplificar la lectura y la comprensión de este manual por parte del
usuario se han utilizado a lo largo del texto estilos distintos, cada uno con un
significado lógico preciso.
La tabla siguiente presenta un ejemplo de los estilos utilizados (a la izquierda)
con su significado lógico (a la derecha).

Ejemplo Significado

TÍTULO DE

CAPÍTULO

Estilo utilizado para el título de cada capítulo.
Todos los capítulos empiezan en una página
nueva.

TÍTULO PRIMARIO

Estilo utilizado para el título de las secciones
de un capítulo, como por ejemplo los títulos
principales del capítulo.

Título Secundario

Estilo utilizado para el título de los párrafos
del título primario.

Título Terciario

Estilo utilizado para dividir ulteriormente los
párrafos.

Ejemplo

Estilo utilizado para los ejemplos.

Nota

Estilo utilizado para las notas en el texto:
prestar atención.

Atención

Estilo utilizado para indicar la presencia de
posibles riesgos para objetos o personas, por lo
tanto se recomienda prudencia.

Texto normal

Estilo utilizado para el texto normal.

 Operación a efectuar

Estilo utilizado para indicar la secuencia de
operaciones necesarias para efectuar una
programación o utilizar un servicio.

34 ADVERTENCIAS GENERALES PARA EL INSTALADOR

ADVERTENCIAS GENERALES PARA

EL INSTALADOR

NOTAS GENERALES

Le rogamos prestar atención a las advertencias contenidas en esta sección
puesto que ofrecen indicaciones importantes para la instalación segura y
correcta, el uso y el mantenimiento del producto.

• El aparato debe destinarse EXCLUSIVAMENTE al uso para el que ha sido

diseñado. Esse-ti no puede considerarse responsable por daños eventuales
originados de usos impropios.

• Considerando que el aparato cumple con las normas vigentes, el mismo

debe utilizarse en instalaciones conformes a las normas vigentes.

• Antes de conectar el aparato a la red eléctrica asegúrese de que la tensión de

línea corresponda a la indicada en la etiqueta colocada en el aparato mismo.

• Antes de realizar cualquier tipo de intervención en el interior o exterior del

aparato (limpieza, mantenimiento, etc.) desconecte el aparato de la red de
alimentación.

• Un interruptor de seccionamiento y protección debe colocarse antes del

aparato para interrumpir la alimentación en caso de avería.

• Para cualquier intervención diríjase exclusivamente a un centro de

asistencia técnica autorizado.

• El aparato debe instalarse en un lugar ventilado, asegurándose de que las

ranuras de ventilación estén libres.

• Preste atención a los símbolos con un rayo y una flecha en un triángulo que

indican la presencia de tensiones peligrosas.

• Preste la máxima atención a los símbolos con un punto exclamativo en un

triángulo que indican situaciones de peligro potencial, incluso la muerte.

• Haga referencia al párrafo "Características Técnicas" para informaciones

sobre las condiciones de utilización del aparato.

• No utilice el producto en combinación con otros aparatos eléctricos o

electrónicos que no hayan sido ideados para ser utilizados con el producto.

• No instale el aparato en ambientes potencialmente explosivos.

• Asegúrese de que el aparato esté instalado según las instrucciones.

ADVERTENCIAS GENERALES PARA EL INSTALADOR 35

• Conecte a la instalación las protecciones para la línea de alimentación y las

líneas telefónicas.

• No introduzca objetos, líquidos o polvos en el aparato. No utilice productos

espray en el interior del producto.

• No abra la carcasa del aparato, puesto que el aparato no contiene piezas que

puedan sustituirse por el usuario. En caso de necesidad diríjase a un centro
de asistencia autorizado.

• En caso de fugas de gas en el ambiente no utilice el teléfono para señalar la

emergencia.

• En caso de sustitución de las baterías asegúrese de que las mismas sean

eliminadas correctamente y no como basura ordinaria.

• Los elementos del embalaje (bolsos de plástico, poliestireno expanso, etc.)

no deben dejarse al alcance de los niños siendo potenciales fuentes de
peligro.

REALIZACIÓN DE LA INSTALACIÓN

Las instalaciones telefónicas internas deben realizarse por parte de personal
especializado.
Quedan absolutamente prohibidas la instalación y la conexión a la red de
telecomunicación de terminales telefónicos no conformes a las normas
vigentes.

RECOMENDACIONES

Las principales causas de interferencia en las líneas telefónicas y en las redes de
alimentación eléctrica (que pueden provocar funcionamientos anómalos y
daños al producto) pueden atribuirse a:

• contactos accidentales con líneas de tensión más elevada (corto circuito)

• acoplamientos electromagnéticos con otros conductores situados en las

cercanías

• improvisas variaciones de carga, sobretodo para las líneas eléctricas de

alimentación (motores eléctricos, etc.)

• perturbaciones transitorias generadas por eventos atmosféricos (rayos)

Las protecciones para las líneas telefónicas deben instalarse no sólo en las
líneas urbanas, sino también en las líneas derivadas con recorrido externo al
edificio o bien líneas conectadas a aparatos con alimentación de red, como por

36 ADVERTENCIAS GENERALES PARA EL INSTALADOR

ejemplo facsímiles, módem, contestadores automáticos, teléfonos inalámbricos,
etc.
La protección para líneas de alimentación debe conectarse a la entrada de la
línea de alimentación eléctrica del aparato.
Para asegurar el funcionamiento eficaz de los aparatos, el terminal de tierra de
las protecciones debe conectarse a una toma de tierra eficiente.

DESCRIPCIÓN 37

DESCRIPCIÓN

Fly View Operator es un teléfono de sistema que puede conectarse a todas las
centrales telefónicas de Esse-ti (serie K).
Los LED de color rojo y verde a la derecha permiten visualizar el estado de las
líneas externas y de las extensiones, suministrar informaciones sobre el modo
de funcionamiento de la central (día y noche) y sobre la activación del servicio
de desvío de llamada.
Con las centrales de Esse-ti adecuadamente configuradas y equipadas la
pantalla de cristales líquidos permite visualizar el número del usuario llamante.

FUNCIONES OFRECIDAS

• Visualización del identificador del llamante con todas las centrales
telefónicas Esse-ti.

• 10 LED para la visualización del estado de las líneas externas

• 1 LED para la indicación del modo día/noche/fin de semana

• 1 LED para la indicación del estado del servicio Desvío de llamada

• 24 LED para la visualización del estado de las extensiones

• Pantalla de cristales líquidos de grandes dimensiones.

• Sistema FSK/DTMF, memoria con 180 llamadas, función de rellamada y

rellamada automática para conversaciones externas.

• Visualización y repetición de la marcación para los últimos 60 números de
teléfono llamados con indicación de la duración de la conversación.

• Programación 180 números VIP.

• Activación/desactivación del timbre.

• 12 posiciones de memoria marcación rápida “two touch” (16 dígitos cada

una).

• 1 memoria marcación rápida “one touch”.

• 8 tipos de timbre y 3 niveles de regulación.

• Función de control rápido de las llamadas entrantes por número llamante u

hora de llamada.

• Temporizador y reloj.

38 DESCRIPCIÓN

• 5 niveles de regulación del contraste de la pantalla.

• Teclas función Repetición marcación/Rellamada/Pausa/Flash.

• Tiempo de flash programable (100, 300, 600, 1000 ms).

• Repetición marcación automática con rellamada.

• Premarcación y visualización del número telefónico a llamar.

• Conmutador para marcación decádica/multifrecuencia.

• Marcación y respuesta manos libres.

INSTALACIÓN 39

INSTALACIÓN

El teléfono puede funcionar de dos maneras diferentes, es decir de dos o cuatro
hilos. En modo de funcionamiento de dos hilo el teléfono actúa como un
teléfono estándar. En modo de funcionamiento de cuatro hilos funcionan
también los LED’s.

 Instalar 2 baterías AA de 1.5V.
 Insertar el cable telefónico en el enchufe correspondiente, introducir el

cable en el canal y conectar el otro extremo al enchufe telefónico.

A: Enchufe abierto
B: Cable de tipo invertido

Plug 6/4

Pin 1

Línea datos

–
Pin 2
Pin 3

Número de

extensión

Pin 4

Línea datos

+

Los contactos 2 y 3 (fonía) tienen que conectarse al terminal numerado de la
central que corresponde al número de la extensión que se quiere conectar, sin
respetar ninguna polaridad.
Los contactos 1 y 4 (línea datos) tienen que conectarse a los terminales de
señalación de la central. Para más informaciones hágase referencia al manual
de la central misma. Respetar la polaridad indicada en la tabla. En caso de
conexión con polaridad invertida, los LED's del teléfono y los LED's de los
otros teléfonos FlyViewOperator conectados con la central no se encienden.

40 INSTALACIÓN

¡Atención!

Para una conexión correcta utilizar sólo el cable

telefónico suministrado

PROGRAMACIÓN DEL TIPO DE CENTRAL Y DEL

NÚMERO DE EXTENSIÓN

Se pueden programar:

• el tipo de central a la que está conectado el teléfono

• el número de extensión.

¡Atención!

Ambas programaciones son obligatorias para el

funcionamiento correcto del teléfono.

La programación se realiza mediante:

• LED VERDES para la programación del tipo de central.

• LED ROJOS para la programación del número de extensión.

L1

L2

L3 L4
L5 L6 L7 L8
L9 L10

LED 24

LED 1
LED 2

LED 12

LED 13

PROGR

..............

..............

INSTALACIÓN 41

Procedimiento de programación

 Quitar la protección de cartón para acceder al botón central de

programación (indicado con PROGR en la figura).

 Pulsar y mantener pulsado el botón por 2 segundos.

Al soltar el botón se encienden los LED que indican la programación actual: el
LED VERDE indica el tipo de central:

LED CENTRAL

L1 PolarisPlus/Fox70
L2 SmilePlus/Fox90
L3 CT624
L4 Europa280A K/ Europa280B K /

Europa160K / CT126
L5 TA28K
L6 CT312K
L7 CT416K

y el LED ROJO indica el número de extensión.
El teléfono empieza el escaneo horizontal de los LED L1-L7 correspondientes
al tipo de central.

 Cuando se enciende el LED correspondiente a la central pulsar

brevemente el botón de programación.

Empieza el escaneo vertical de los LED rojos. El LED 1 corresponde al número
de extensión 1, el LED 2 al número de extensión 2, etc.

GUÍA A LA SELECCIÓN DEL NÚMERO DE EXTENSIÓN PARA
CENTRALES EUROPA, TA28, CT312 Y CT416:

El número de extensión es el número PROGRESIVO correspondiente a la
extensión a la que está conectado el teléfono. Por ejemplo, el número de
extensión para la extensión 41 es 1,… para la extensión 49 es 9, para la
extensión 51 es 10, etc...

42 INSTALACIÓN

GUÍA A LA SELECCIÓN DEL NÚMERO DE EXTENSIÓN PARA
CENTRALES POLARISPLUS, SMILEPLUS, FOX70, FOX90, CT624

El número de extensión es un número comprendido entre 1 y 8 según la
posición de la extensión en la placa de extensiones. Por ejemplo, para la cuarta
extensión de la placa de extensiones el número de extensión es 4.

 Cuando se enciende el LED correspondiente al número de extensión que

se quiere asignar al teléfono pulsar brevemente el botón de
programación.

La programación está completada y el teléfono vuelve al estado de reposo.

Nota: Pulsando y manteniendo pulsado el botón de programación

por más de 2 segundos el teléfono realiza un escaneo rápido
de todos los LED. La programación del teléfono no es posible
en esta fase. Pulsar brevemente el botón de programación
para volver al estado de reposo.

Nota: Para salir de la programación sin modificar los parámetros

pulsar y mantener pulsado el botón de programación por
unos 2 segundos.

Ejemplo:

• Central CT416K

• Número de extensión 8 (correspondiente a la extensión 48)

 Pulsar y mantener pulsado el botón por unos 2 segundos.
 Esperar que empieze el escaneo de los LED verdes. Cuando se enciende

el LED L7 pulsar el botón de programación.

 Empieza el escaneo vertical de los LED rojos. Cuando se enciende el

octavo LED ROJO pulsar otra vez el botón de programación.

PROGRAMACIONES GENERALES DEL TELÉFONO

Asegurarse de que el teléfono se encuentre en modo stand-by.

 Para acceder a las programaciones pulsar la tecla “ SET/STORE”;
 Pulsar las teclas “UP” o “DOWN” para moverse a través de las siete

programaciones numeradas de 1 a 7:

INSTALACIÓN 43

1 Fecha y hora “date”
2 Código local “code”
3 Tiempo Flash “flash”
4 Modo IP “ip”
5 Luminosidad “lcd”
6 Timbre “no_r”
7 Tipo de Timbre “r_tone”;

 Pulsar la tecla “ SET/STORE” para definir la programación seleccionada.

La pantalla muestra la regulación corriente. El parámetro que se puede
modificar empieza a parpadear. Utilizar las teclas “UP” o “DOWN” para
moverse a través de las opciones disponibles o bien ingresar un valor
con las teclas numéricas (pulsar siempre un número de dígitos igual a
los que parpadean). En caso de programación de varios parámetros,
pulsar la tecla “ SET/STORE” para memorizar la programación corriente
y pasar al parámetro sucesivo que empieza a parpadear;

 Pulsar la tecla “DELETE” para salir inmediatamente de la programación.

Nota: Una vez completada una programación se pasa

automáticamente a la programación sucesiva; si pasan 10
segundos sin pulsar una tecla se sale del modo
programación.

Programación fecha y hora

 Pulsar la tecla “ SET/STORE”, el parámetro “ set 1 DATE ” seleccionado

empieza a parpadear en la pantalla.

 Pulsar otra vez la tecla “SET/STORE” para confirmar. La pantalla

visualiza “20??”.

 Pulsar las teclas “UP” o “DOWN” para programar el año (“Year”).
 Pulsar otra vez la tecla “SET/STORE”. El parámetro “Month” empieza a

parpadear en la pantalla.

 Pulsar las teclas “UP” o “DOWN” per programar el mes (“Month”).
 El mismo procedimiento puede utilizarse para programar fecha, hora y

minutos.

La programación puede efectuarse también con el teclado. Por ejemplo,
para ingresar 01/05/2001 23:59” teclear “0105012359”.

44 INSTALACIÓN

Programación código local

Una vez programadas la fecha y la hora la pantalla visualiza “set 2 CODE”
durante diez segundos. Si no se pulsa ninguna tecla dentro de los diez
segundos, pulsar otra vez “SET/STORE” y las teclas “UP” o “DOWN” hasta
seleccionar “set 2 CODE”.

 Pulsar la tecla “SET/STORE” para confirmar. La pantalla visualiza “Code

1----” para indicar que puede programarse el primer código local.

 Pulsar la tecla “SET/STORE”. El primer “-” empieza a parpadear en la

pantalla.

Teclear el código local, por ejemplo 0755.

Programación tiempo de flash

Esta programación permite definir el tiempo de Flash del teléfono: al presionar
la tecla FLASH para poner la llamada en espera, el teléfono envía a la central
un impulso para desocupar la línea. El tiempo de FLASH indica la duración del
impulso y tiene que programarse correctamente según las características de la
central. Generalmente, no se necesita modificar el valor por defecto (100 ms)
del tiempo de flash del teléfono FlyViewOperator y por lo tanto la
programación ilustrada a continuación no es necesaria.
Una vez programado el código local la pantalla visualiza “SET 3 FLASH”
durante diez segundos. Si no se pulsa ninguna tecla dentro de los diez
segundos, pulsar otra vez “SET/STORE” y las teclas “UP” o “DOWN” hasta
seleccionar “SET 3 FLASH”.

 Pulsar la tecla “SET/STORE” para confirmar. La pantalla visualiza “FLASH

X YYY”.
Utilizar las teclas “UP” o “DOWN” para seleccionar el tiempo de flash
deseado:
0 1000 ms
1 100 ms
2 300 ms
3 600 ms.

 Pulsar la tecla “SET/STORE” para confirmar.

INSTALACIÓN 45

Programación modo IP

Permite memorizar los datos de las tarjetas de prepago para facilitar el uso de
las mismas.
Una vez programado el tiempo de flash, la pantalla visualiza “SET 4 IP”
durante diez segundos. Si no se pulsa ninguna tecla dentro de los diez
segundos, pulsar otra vez “SET/STORE” y las teclas “UP” o “DOWN” hasta
seleccionar “SET 4 IP”.

 Pulsar la tecla “UP” o “DOWN” para activar (on) o desactivar (off);

pulsar la tecla “SET/STORE” para confirmar la selección.

 Pulsar la tecla “SET/STORE” para confirmar después de seleccionar

“AUTO IP ON”. La pantalla visualiza “INPUT CODE”.

 Ingresar:

el número del servicio;
el número de la tarjeta;
el número reservado de la tarjeta IP.
La tecla “Pause” se utiliza en caso de anuncio vocal. La tecla “DELETE”
se utiliza para anular la introducción de datos incorrecta.

 Para confirmar la programación pulsar otra vez la tecla “SET/STORE”.

Nota: Una vez activado el modo IP, el teléfono marcará primero el

código IP cuando:

- se marca un número de teléfono que empieza por “0”
utilizando el método de premarcación con auricular colgado;

- se vuelve a marcar el número de teléfono de una llamada
entrante que empieza por “0”;

- se vuelve a marcar un número llamado que empieza por
“0”.

Programación de la luminosidad

Una vez programado el modo IP la pantalla visualiza “SET 5 LCD” durante
diez segundos. Si no se pulsa ninguna tecla dentro de los diez segundos, pulsar
otra vez “SET/STORE” y las teclas “UP” o “DOWN” hasta seleccionar “SET 5
LCD”.

 Pulsar la tecla “SET/STORE” para confirmar. La pantalla visualiza “LCD

X”.

 Pulsar la tecla “UP” o “DOWN” para seleccionar X (1, 2, 3, 4, 5).

46 INSTALACIÓN

 Pulsar otra vez la tecla “SET/STORE” para confirmar la selección.

Activación/desactivación del timbre

Una vez programada la luminosidad la pantalla visualiza “SET 6 no ring”
durante diez segundos. Si no se pulsa ninguna tecla dentro de los diez
segundos, pulsar otra vez “SET/STORE” y las teclas “UP” o “DOWN” hasta
seleccionar “SET 6 no ring”.

 Pulsar la tecla “SET/STORE” para confirmar. La pantalla visualiza “ring

on”.

 Pulsar la tecla “UP” o “DOWN” para seleccionar “ring on” o “ring off”

para activar o desactivar el timbre.

 Pulsar la tecla “SET/STORE” para confirmar la selección.

Nota: Una vez seleccionado el modo “ring off” el teléfono suena

sólo para llamadas entrantes de números VIP.

Programación del tipo de timbre

Una vez programada la activación/desactivación del timbre la pantalla visualiza
“SET 7 ring_tone” durante diez segundos. Si no se pulsa ninguna tecla dentro
de los diez segundos, pulsar otra vez “SET/STORE” y las teclas “UP” o
“DOWN” hasta seleccionar “SET 7 ring_tone”.

 Pulsar la tecla “SET/STORE” para confirmar. La pantalla visualiza “ring

tone 1”.

 Pulsar la tecla “UP” o “DOWN” para seleccionar el tipo de timbre

deseado.

 Pulsar la tecla “SET/STORE” para confirmar. Están disponibles 8 tipos de

timbres distintos.

Marcación decádica/multifrecuencia

El conmutador situado en el lado superior del teléfono (indicado como TONE
PULSE) permite programar el tipo de marcación de los números telefónicos:

• Posición TONE: selezione multifrecuencia

• Posición PULSE: marcación decádica.

Se recomienda dejar el conmutador en la posición TONE (valor por defecto).

INSTALACIÓN 47

Regulación nivele de timbre

Para regular el nivele de los timbres colocar el conmutador RING de la unidad
base sobre OFF (desactivado) o LO (abajo) o HI (alto).

48 FUNCIONAMIENTO DEL TELÉFONO

FUNCIONAMIENTO DEL TELÉFONO

Teclas

A continuación se explican las funciones de cada tecla:

TECLA FUNCIÓN

DELETE Permite salir de la programación corriente; borrar las cifras

incorrectas marcadas durante la programación de números

telefónicos; borrar un número de la lista de llamadas hechas o

recibidas

UP/DOW

N

Permite navegar en los menús de programación; definir los

valores en programación; navegar en la lista de llamadas

recibidas

OUT

CHECK

Permite visualizar los números telefónicos de las llamadas

hechas

SET/STO

RE

Permite acceder a la programación; confirmar el valor

ingresado en programación; guardar un número en la

memoria

M1 Permite llamar el número telefónico guardado en la tecla

misma

VIP Permite programar el número telefónico visualizado (de la

lista de llamadas recibidas o hechas o en caso de llamada

entrante) como “VIP”

RECALL Permite llamar un número de la memoria; visualizar las

llamadas recibidas por número telefónico o fecha;

HOLD Permite apagar el micrófono del microteléfono durante una

conversación

PAUSE Permite insertar una pausa de 3,6 segundos durante la

marcación o memorización de un número telefónico

FLASH Permite poner en espera una conversación

REDIAL Permite llamar el último número telefónico llamado; llamar

un número de las listas de llamadas hechas o recibidas

SPEAKER Permite hacer una llamada o responder en modo manos libres

FUNCIONAMIENTO DEL TELÉFONO 49

Indicaciones de los LED

Los LED a la derecha ofrecen informaciones sobre el estado de la central:

L1

L2

L3 L4
L5 L6 L7 L8
L9 L10

LED 24

LED 1
LED 2

LED 12

LED 13

P

R

..............

..............

LED SIGNIFICADO

VERDES
L1-L10

Estado de las líneas
externas

VERDE

Modo Día/Noche/Fin de
Semana

VERDE

Activación del servicio
“Desvío de llamada”

LED
ROJOS 1­24

Estado de las
extensiones

LED Líneas Externas y LED Extensiones

Estado LED Significado

Apagado Línea o Extensión libre

Encendido Línea o Extensión en

conversación

Parpadeo lento Línea o Extensión en marcación

número telefónico (sólo

PolarisPlus, SmilePlus, Fox70,

Fox90, CT624)

Parpadeo rápido Llamada entrante sobre Línea

Externa o llamada que suena en la

extensión

Encendido con

apagados cortos

Línea externa aparcada

LED Modo Día/Noche/Fin de Semana.

50 FUNCIONAMIENTO DEL TELÉFONO

Estado LED Significado

Apagado Día

Encendido Noche

Parpadeo Fin de Semana (sólo

PolarisPlus, Fox70,

SmilePlus, Fox90, CT624)

LED “Desvío de llamada”

Estado LED Significado

Apagado “Desvío de llamada” no

activo

Encendido “Desvío de llamada” activo

Pantalla

En primer lugar se necesita solicitar el servicio de identificación de la identidad
del usuario llamante al proveedor de la red telefónica local.
La pantalla de cristales líquidos visualiza tres líneas.
La primera línea indica:

• Número de nuevas llamadas a la derecha de la línea.

• Fecha y hora de llegada de la última llamada nueva.

La segunda línea indica:

• Icono nueva llamada

• Icono llamada repetida

• VIP

• Fecha

La tercera línea tiene la función siguiente:

• Visualiza el número en caso de nueva llamada.

• Visualiza el número de teléfono saliente cuando se marca un número de

teléfono.

• Visualiza el año cuando el auricular está colgado.

• Visualiza el estado de programación cuando se utiliza el teléfono para

funciones distintas.

FUNCIONAMIENTO DEL TELÉFONO 51

Hacer una llamada

 Descolgar el auricular o pulsar la tecla SPEAKER en la unidad base. El

LED “IN USE” se enciende y se oye el tono de invitación a marcar.

 Marcar el número de teléfono deseado.

O bien

 En modo “stand-by” marcar el número de teléfono y pulsar la tecla

“REDIAL”.

Recibir una llamada

 Descolgar el auricular o pulsar la tecla SPEAKER en la unidad base. El

LED “IN USE” se enciende.

 Empezar la conversación.

Terminar una llamada

Una vez completada la llamada colgar el auricular en la unidad base si se está
utilizando el auricular o pulsar la tecla SPEAKER si se está utilizando el manos
libres.

Llamada en espera

 Presionar la tecla Flash durante la conversación. Se pone en espera la

llamada. El usuario externo recibe tonos o música de espera, según la
configuración y las características de la central.

¡Atención!

No utilizar la tecla HOLD para poner la llamada en

espera. La única función de esta tecla es apagar

momentáneamente el micrófono del auricular. El

usuario remoto recibe la música de espera, pero el

operador no puede desviar la llamada a otra

extensión o acceder a los servicios de la central.

52 FUNCIONAMIENTO DEL TELÉFONO

Repetición último número marcado

La función de repetición del último número marcado permite volver a llamar el
último número llamado (hasta 32 dígitos).

 Descolgar el auricular o pulsar la tecla SPEAKER en la unidad base.
 Esperar el tono de invitación a marcar.
 Pulsar la tecla REDIAL. La unidad marcará automáticamente el último

número llamado.

Pausa

En algunos casos puede ser necesario introducir una pausa en la secuencia de
marcación. Pulsar la tecla PAUSE para introducir un retraso de 3,6 segundos
entre los números marcados. Las pausas pueden programarse en la memoria.
Cada pausa de 3,6 segundos ocupa uno de los 16 dígitos disponibles para cada
posición de la memoria.

Marcación rápida “two touch” de memoria

Pueden memorizarse y rellamar hasta 12 números telefónicos (máximo 16
dígitos cada uno).

Memorización de un número de teléfono

1. Descolgar el auricular o pulsar la tecla SPEAKER para descolgar la
unidad.

2. Pulsar la tecla “SET/STORE”.

3. Marcar el número de teléfono que se quiere memorizar.

4. Pulsar la tecla “SET/STORE”.

5. Pulsar la tecla correspondiente a la posición de la memoria (12 posiciones
0~9, *, #) en la que se quiere memorizar el número de teléfono.

6. Para memorizar otros números de teléfono o para modificar los números
existentes en la memoria repetir las operaciones de 1 a 5.

Nota: El número máximo de dígitos que pueden memorizarse para

cada número de teléfono es 16. Si el número memorizado está
compuesto por más de 16 dígitos, se memorizarán solamente
los primeros 16 dígitos.

FUNCIONAMIENTO DEL TELÉFONO 53

Marcación de un número de teléfono de la memoria

 Descolgar el auricular o pulsar la tecla SPEAKER para descolgar la

unidad.

 Pulsar la tecla “RECALL”.
 Pulsar la tecla correspondiente a la posición de la memoria (0~9, * y

tecla #) del número a marcar. El número memorizado se marca
automáticamente.

Modificación de un número de teléfono memorizado

 Seguir las instrucciones suministradas para la “Memorización de un

Número de Teléfono”.

 El nuevo número de teléfono sustituye automáticamente el número

memorizado precedentemente.

Marcación rápida “one touch” de memoria

Puede memorizarse y volver a marcar sólo un número de teléfono de la memoria
M1 de acceso directo (hasta 32 dígitos).

Memorización de un número de teléfono en M1

 Descolgar el auricular o pulsar la tecla SPEAKER para descolgar la

unidad.

 Pulsar la tecla “SET/STORE”.
 Marcar el número de teléfono que se quiere memorizar.
 Pulsar la tecla correspondiente a la posición de la memoria M1.

Marcación de un número de teléfono de M1

 En modo “stand-by” pulsar la tecla M1. Se han marcados algunos

números antes de pulsar la tecla M1, los números memorizados en esta
memoria serán los primeros enviados sobre la línea.

Modificación de un número de teléfono memorizado

 Seguir las instrucciones suministradas para la “Memorización de un

Número de Teléfono en M1.”

 El nuevo número de teléfono sustituye automáticamente el número

memorizado precedentemente.

54 FUNCIONAMIENTO DEL TELÉFONO

Visualización de los números de teléfono de las
llamadas entrantes:

Los números de teléfono de las llamadas entrantes pueden visualizarse
pulsando las teclas “UP” o “DOWN”.
La visualización rápida se obtiene pulsando la tecla “UP” durante 2 segundos.

Para borrar un número visualizado

 Un número visualizado puede borrarse pulsando una vez la tecla

“DELETE”.

 Los números de teléfono de todas las llamadas entrantes pueden

borrarse pulsando la tecla “DELETE” durante 3 segundos.

Rellamada

 Pulsar dos veces la tecla “REDIAL” para añadir “0” al número de

teléfono marcado y volver a marcarlo automáticamente.

Nota: Al presionar la tecla “REDIAL” una vez, la cifra “0”antes

del número no será añadida y la llamada no se efectuará.

 El teléfono hace la llamada en modo manos libres. Descolgar el auricular

para pasar al modo con auricular.

Visualización de las llamadas entrantes por número

 Marcar “#”
 Marcar el número
 Pulsar la tecla “RECALL”

Visualización de las llamadas entrantes por fecha

 Marcar “*”
 Marcar la fecha “MM/GG”
 Pulsar la tecla “RECALL”

Verificación de las llamadas salientes

Se pueden memorizar 60 números de teléfono de las llamadas salientes con la
duración de la conversación. Si los números son más de 60 el último número
sustituye el primero.

• Los números de teléfono de las llamadas salientes pueden visualizarse
pulsando la tecla “Out Check”. Para visualizar los números de teléfono de

FUNCIONAMIENTO DEL TELÉFONO 55

las llamadas salientes a partir de la mas reciente pulsar mas de una vez la
tecla “Out Check”.

• Pulsar la tecla “REDIAL” para volver a llamar el número de teléfono
marcado.

• Pulsar la tecla “DELETE” para borrar el número de teléfono marcado.

• Pulsar la tecla “DELETE” durante 3 segundos para borrar los números de

teléfono de todas las llamadas salientes memorizados.

Memorización de números VIP.

Para no ser molestados en caso de una llamada entrante el timbre del teléfono
puede desactivarse. En caso de llamada entrante se enciende el LED
correspondiente (ver “Activación/Desactivación del Timbre”). Si el número
llamante está programado como número VIP el timbre se activa normalmente.

En caso de llamada entrante con CLI visualizado en la pantalla;

 Pulsar la tecla “VIP”.

El número telefónico VIP se visualiza en la pantalla con el símbolo del
candado.

O bien

En caso de números memorizados en la memoria tanto de llamadas recibidas
como efectuadas (después de marcar el número telefónico de la memoria, según
ilustrado en los párrafos correspondientes de este manual, y visualizado en la
pantalla).

 Pulsar la tecla “VIP”.

El número telefónico VIP se visualiza en la pantalla con el símbolo del
candado.

Para cambiar un número VIP visualizado en la pantalla en NO VIP pulsar
simplemente la tecla “VIP”.

DECLARACIÓN DE CONFORMIDAD CE

Esse-ti S.r.l., con sede en Zona Ind. Squartabue, 62019 Recanati (MC), Italia,
declara que este aparato cumple con las normas siguientes:

56 FUNCIONAMIENTO DEL TELÉFONO

• EN50082-1, EN55022 (Compatibilidad electromagnética)

• EN41003, EN60950 (Seguridad eléctrica)

y satisface los requisitos de la Directiva 1999/5/CE del Parlamento Europeo y
del Consejo del 9 de marzo de 1999 sobre equipos radioeléctricos, y equipos
terminales de telecomunicación y reconocimiento mutuo de su conformidad.

La conformidad a los requisitos se expresa mediante la marca

USO AL QUE ESTÁ DESTINADO EL APARATO.

Este aparato está destinado al uso en conexión a las redes PSTN.

FRANÇAIS 57

FRANÇAIS

Félicitations et merci d'avoir choisi un
appareil Esse-Ti

Ce produit a été expressément conçu pour
faciliter les opérations quotidiennes de
l'Utilisateur et il a été fabriqué dans les règles de
l'art, en utilisant des matériels adaptés à conférer
une excellente fiabilité dans le temps.
Les produits Esse-Ti sont tous soumis en
laboratoire à des tests spécifiques de fiabilité et
de fonctionnel afin d'offrir à l'Utilisateur toutes
les plus amples garanties.

La responsabilité envers des vices résultants de l'usage du produit est du ressort de
l'Utilisateur. Esse-Ti est responsable exclusivement des défauts aux sens et dans les
limites du D.P.R. 24/05/1988 n° 224 (actuation de la Directive CEE n° 85/374 relative
au rapprochement des dispositions législatives, réglementaires et administratives des
Etats membres en matière de responsabilité pour dommages suite à des produits
défectueux, aux sens de l'art. 15 de la loi n° 183 du 16 avril 1987).

Esse-Ti se réserve le droit de modifier à tous moments et sans préavis les caractéristiques de
ses produits.

58 CONVENTIONS TYPOGRAPHIQUES

CONVENTIONS TYPOGRAPHIQUES

Pour simplifier la lecture et la compréhension du mode d'emploi de la part de
l'utilisateur, on a utilisé dans le texte des styles différents ayant chacun une
précise signification logique.
Le tableau plus bas illustre un exemple des styles utilisés (à gauche) en
correspondance de la signification logique qui leur est attribuée (à droite).

Exemple Description

TITRE DE

CHAPITRE

Style appliqué au titre de chaque chapitre.
Chaque nouveau chapitre commence sur une
nouvelle page.

TITRE PRIMAIRE

Style utilisé pour indiquer des titres
comprenant de vastes sections à l'interne des
chapitres, tels que les divers titres principaux
du chapitre.

Titre Secondaire

Style indiquant le titre d'un paragraphe
spécifique à l'interne d'un titre primaire.

Titre Tertiaire

On utilise ce style uniquement s'il faut
ultérieurement subdiviser le paragraphe
spécifique.

Exemple

Style définissant un exemple.

Note

Les spécifications relatives au texte sont
présentées sous cette forme : les lire
attentivement.

Attention

La présence de ce style indique qu'il pourrait y
avoir un risque pour les personnes ou les
choses et qu'il faut donc procéder avec
beaucoup d'attention.

Texte normal

Style définit pour la rédaction normale du
texte.

 Opérations à effectuer

Style indiquant l'exacte séquence des
opérations qu'il faut effectuer pour une
programmation ou pour rappeler un service.

REMARQUES GENERALES POUR L’INSTALLATEUR 59

REMARQUES GENERALES POUR

L’INSTALLATEUR

NOTES GENERALES

Lire attentivement les remarques listées dans cette section car elles fournissent
des indications importantes relativement à l’installation, à l'usage et à l'entretien
corrects et fiables de l’appareil.

• L'appareil doit être destiné EXCLUSIVEMENT à l'usage pour lequel il a

été conçu. Esse-Ti décline toutes responsabilités envers des dommages
résultants d'usages incorrects.

• L’appareil ayant été conçu dans le respect des normes en vigueur, son

installation doit s'effectuer dans des installations également conformes aux
normes en vigueur.

• Avant de connecter l'appareil au secteur, vérifier que la tension de ligne

correspond à celle indiquée sur l'étiquette apposée sur l’appareil.

• Avant de procéder à une intervention à l'intérieur ou à l'extérieur de

l'appareil (nettoyage, entretien, etc.), il faut déconnecter l'appareil de la
prise secteur.

• On conseille de prévoir un disjoncteur, en amont de l'appareil, de manière à

interrompre l'alimentation en cas de panne.

• Pour toute intervention de réparation, s'adresser exclusivement à un Centre

d'assistance technique agréé.

• Installer l'appareil dans un milieu aéré, en tenant compte des fentes

d'aération qui ne doivent en aucun cas être obstruées.

• Attention aux symboles indiquant un éclair avec une flèche à l’intérieur

d’un triangle car ils signalent la présence de tensions dangereuses.

• Attention aux symboles indiquant un point d’exclamation à l’intérieur d’un

triangle car ils signalent qu’il faut procéder très attentivement du fait que
des situations potentiellement dangereuses, voire mortelles, subsistent

.

• Consulter le paragraphe "Caractéristiques Techniques" illustrant les

informations détaillées relatives aux conditions d’utilisation de l’appareil.

• Ne jamais installer l’appareil à côté d’autres appareils électriques ou

électroniques qui n’ont pas été conçus pour lui être reliés.

• Ne jamais installer l’appareil dans des milieux potentiellement explosifs.

60 REMARQUES GENERALES POUR L’INSTALLATEUR

• Vérifier que l’appareil a été installé conformément aux indications listées.

• Connecter à l’installation les protections prévues pour la ligne

d’alimentation et pour les lignes téléphoniques.

• Ne jamais introduire des objets ou des produits en poudre, ni renverser des

liquides, ni utiliser des sprays à l’intérieur de l’appareil.

• Ne jamais ouvrir l’appareil car ce dernier ne contient aucun élément du

ressort de l’Utilisateur. Si nécessaire, s’adresser à un Centre d’assistance
agréé.

• En cas de fuites de gaz dans le milieu, il ne faut pas utiliser ce téléphone

pour signaler le danger.

• Si les batteries doivent être remplacées, ne pas jeter celles épuisées dans

l'environnement, mais bien les écouler dans les rebuts prévus à cet effet.

• Les éléments du conditionnement (sacs en plastique, polystyrène expansé,

etc.) peuvent être potentiellement dangereux, les garder donc hors portée
des enfants.

REALISATION DE L’INSTALLATION

La réalisation des installations téléphoniques doit être effectuée par du
personnel spécialisé.
Il est interdit d’installer et de connecter aux réseaux de télécommunications des
terminaux téléphoniques non conformes à la normalisation en vigueur.

RECOMMANDATIONS

Les motifs principaux de dérangements des lignes téléphoniques et des réseaux
d’alimentation électrique (qui peuvent provoquer des fonctionnements
incorrects, voire l’endommagement de l’appareil) peuvent être attribués à :

• Contacts accidentels avec des lignes ayant des tensions plus élevées (court-

circuit).

• Couplages électromagnétiques avec d’autres conducteurs installés dans le

voisinage.

• Brusques variations de charge, surtout pour les lignes électriques

d’alimentation (moteurs électriques, etc.).

• Dérangements provisoires provoqués par des événements atmosphériques

(éclairs).
Les protections pour les lignes téléphoniques ne doivent pas être installées
uniquement sur les lignes externes, mais également sur les lignes dérivées ayant

REMARQUES GENERALES POUR L’INSTALLATEUR 61

un parcours à l’externe du bâtiment ou sur les lignes auxquelles ont été
connectés des appareils avec alimentation secteur tels que fax, modem,
répondeur, téléphone mobile, etc.
La protection pour les lignes d’alimentation secteur doit être connectée à
l’entrée de la ligne d’alimentation électrique de l’appareil.
Il faut connecter la borne de protection de la terre à une efficace installation de
la terre afin que les dispositifs fonctionnent correctement.

62 DESCRIPTION

DESCRIPTION

Fly View Operator est un appareil de système qui peut être branché à tous les
PABX Esse-ti (série K).
Les témoins rouges et verts disposés sur la droite permettent de visualiser la
situation des lignes externes et des internes ; ils fournissent également des
informations relativement au mode de fonctionnement du PABX (jour ou nuit),
ainsi que l’éventuelle activation du service de transfert des appels.
L’afficheur à cristaux liquides permet, sur tous les PABX Esse-ti configurés et
équipés à cet effet, d’afficher le numéro d’abonné de l’appelant.

FONCTIONS

• Affichage de l’identité de l’appelant sur tous les PABX Esse-ti.

• 10 témoins pour l’affichage de l’état des lignes externes

• 1 témoin indiquant le mode jour/nuit/temporaire

• 1 témoin indiquant l’état du service “Renvoi d’appel”

• 24 témoins pour la visualisation de l’état des internes

• Ecran de grandes dimensions à cristaux liquides.

• Système FSK/DTMF, mémoire avec 180 appels, fonction de rappel et

rappel automatique interurbain.

• Affichage et resélection des 60 derniers numéros appelés, avec durée de la

conversation.

• Programmation de 180 numéros VIP.

• Activer/Désactiver la Sonnerie

• 12 positions de mémoire sélection abrégée «two touch» (chacune jusqu'à

16 chiffres).

• 1 mémoire sélection abrégée «one touch».

• 8 types de tonalités pouvant être sélectionnés pour la sonnerie réglable sur

3 niveaux.

• Fonction de contrôle rapide des appels entrants pour le numéro appelant ou

heure de l'appel.

• Temporisateur et horloge.

DESCRIPTION 63

• 5 niveaux de réglage du contraste de l'écran.

• Bouton de fonction Resélection/Rappel/Pause/Flash.

• Délai de flash programmable (100, 300, 600, 1000ms).

• Resélection automatique avec rappel.

• Présélection et affichage du numéro d'abonné à appeler.

• Commutateur pour sélection Décimale/Multifréquence.

• Sélection et réponse à mains libres

64 INSTALLATION

INSTALLATION

BRANCHEMNT

L’appareil peut fonctionner de deux manières différentes : à deux ou à quatre
fils. Avec un branchement à deux fils, le fonctionnement de l’appareil est celui
d’un téléphone normal BCA, tandis qu’avec le branchement à quatre fils, les
témoins fonctionnent.

 Installer 2 piles AA de 1.5V.
 Insérer la prise du câble téléphonique fourni dans le connecteur du

téléphone prévu à cet effet et brancher l’autre extrémité à la broche

téléphonique fournie.

A: Connecteur ouvert
B: Câble du type renversé

Plug 6/4

Pin 1

Ligne

données ­Pin 2
Pin 3

Broches
internes

Pin 4

Ligne

données +

Les contacts 2 et 3 de la prise (phonie) doivent être branchés à la borne
numérotée du PABX correspondante au numéro de l’interne à brancher :
aucune nécessité de respecter une polarité quelconque.

INSTALLATION 65

Les contacts 1 et 4 (ligne données) doivent être branchés aux bornes de
signalisation du PABX. Pour ce faire, voir le mode d’emploi du PABX
possédé. Il faut nécessairement respecter la polarité indiquée dans le tableau. Si
par erreur les câbles sont branchés avec la polarité invertie, ni les témoins de
l’appareil, ni ceux des éventuels appareils FlyViewOperator ou Time3000
branchés au PABX, ne s’allument.

Attention

Lors de la connexion du poste, utiliser le câble

Plug/Plug fourni.

PROGRAMMER LE TYPE DE PABX ET DE BROCHE

D’INTERNE

Permet de programmer :

• le type de PABX auquel le téléphone est branché

• la broche d’interne

ATTENTION :

Les deux programmations sont obligatoires pour

que l’appareil fonctionne correctement.

Pour ce faire, on utilise :

• TEMOINS VERTS pour la programmation du type de PABX

• TEMOINS ROUGES pour la programmation de la broche d’interne

66 INSTALLATION

L1

L2

L3 L4
L5 L6 L7 L8
L9 L10

LED 24

LED 1
LED 2

LED 12

LED 13

PROGR

..............

..............

Procédure de programmation

 Enlever le carton pour accéder au bouton-poussoir central de

programmation (indiqué sous PROGR dans la figure).

 Garder enfoncé le bouton-poussoir pendant 2 secondes.

En relâchant le bouton-poussoir, les témoins indiquant la programmation en
cours s’allument : TEMOIN VERT indiquant le type de PABX :

TEMOIN PABX

L1 PolarisPlus/Fox70
L2 SmilePlus/Fox90
L3 CT624
L4 Europa280A K / Europa280B K /

Europa160 K/ CT126
L5 TA28K
L6 CT312K
L7 CT416K

et TEMOIN ROUGE indiquant la broche d’interne :

INSTALLATION 67

Ensuite l’appareil active la recherche par le biais du balayage horizontal des
témoins L1-L7 relatifs au type de PABX.

 Lorsque le témoin correspondant au type de PABX désiré s’allume,

appuyer brièvement sur le bouton-poussoir de programmation

Ensuite, c’est le balayage vertical des témoins rouges qui commence. Le témoin
1 correspond à la broche d’interne 1, le témoin 2 à la broche d’interne 2 et ainsi
de suite. Suivre les guides suivantes pour choisir la broche d’interne :

GUIDE AU CHOIX DE LA BROCHE D’INTERNE POUR LES PABX
EUROPA, TA28, CT312 ET CT416:

La broche d’interne correspond au numéro PROGRESSIF relatif à l’interne
auquel l’appareil est branché. Par exemple, pour l’interne 41, la broche
d’interne correspondante est la 1,… pour l’interne 49, c’est la 9, pour l’interne
51, c’est la broche d’interne 10 et ainsi de suite.

GUIDE AU CHOIX DE LA BROCHE D’INTERNE POUR LES PABX
POLARISPLUS, SMILEPLUS, FOX70, FOX90, CT624

La broche d’interne correspond à un numéro compris dans la plage 1 - 8, selon
la position de l’interne sur la carte des dérivés. Par exemple, pour le quatrième
interne de la carte des dérivés, la broche d’interne correspondante est la 4.

 Lorsque le témoin correspondant à la broche d’interne à affecter à

l’appareil s’allume, appuyer de nouveau brièvement sur le bouton­poussoir de programmation

La programmation est terminée et l’appareil se rétablit à l’état de repos.

Note : Si le bouton-poussoir de programmation est enfoncé pendant

plus de 2 secondes, l’appareil procède à un balayage rapide
de tous les témoins. Cette phase ne permet pas de
programmer l’appareil. Appuyer brièvement sur le bouton­poussoir de programmation pour rétablir l’appareil en état
de repos.

Note : Pour quitter la programmation avant la fin de la procédure,

sans modifier les paramètres, appuyer pendant environ 2
secondes sur le bouton-poussoir.

Exemple :

68 INSTALLATION

• PABX CT416K

• Broche d’interne 8 (correspondante à l’interne 48)

 Garder enfoncé le bouton-poussoir pendant environ 2 secondes.
 Attendre l’activation du balayage des témoins verts. Lorsque le témoin

L7 s’allume, appuyer sur le bouton-poussoir de programmation

 L’appareil procède maintenant au balayage vertical des témoins rouges.

Lorsque le huitième TEMOIN ROUGE s’allume, appuyer de nouveau sur
le bouton-poussoir de programmation.

PROGRAMMATIONS GENERALES DE L’APPAREIL

Vérifier que l'appareil est en mode stand-by.

 Pour accéder aux programmations, appuyer sur le bouton “SET/STORE”;
 Appuyer sur les boutons “UP” ou “DOWN” pour défiler les sept

programmations différentes numérotées de 1 à 7:
1 Date et heure “date”

2 Indicatif local “code”
3 Temps de Flash “flash”
4 Mode IP “ip”
5 Luminosité “lcd”
6 Sonnerie “no_r”
7 Mélodie Sonnerie “r_tone”;

 Appuyer sur le bouton “ SET/STORE” pour programmer celle

sélectionnée.
La programmation en cours est affichée et le paramètre que l’on peut
modifier clignote à l’écran ; appuyer sur les boutons “UP” ou “DOWN”
pour défiler les options ou insérer une valeur à l’aide des boutons
numériques (insérer toujours un nombre de chiffres égal à celles qui
clignotent). Pour programmer plusieurs paramètres lors d’une même
session, il suffit d’appuyer sur le bouton “ SET/STORE” pour mémoriser
celui en édition et passer ainsi au successif, qui commence ainsi à
clignoter à l’écran;

INSTALLATION 69

 Appuyer sur le bouton “DELETE” pour quitter immédiatement la

programmation.

Note: Après avoir effectué une programmation, on passe

automatiquement à la successive ; si aucun bouton n’est
appuyé dans les 10 secondes suivantes, on quitte la
programmation.

Programmer la date et l'heure

 Appuyer sur le bouton “ SET/STORE”, l'écran affiche le message

clignotant suivant : “set 1 DATE ”.

 Appuyer de nouveau sur le bouton “SET/STORE” pour confirmer. L'écran

affiche “20??”.

 Appuyer sur les boutons “UP” ou “DOWN” pour programmer l'année

(“Year”).

 Appuyer de nouveau sur le bouton “SET/STORE”. Le message “Month”

clignote à l'écran.

 Appuyer sur les boutons “UP” ou “DOWN” pour programmer le mois

(“Month”).

 On procède de même pour programmer la Date, l'Heure et les Minutes.

On peut procéder à la programmation également sur le clavier. Par
exemple, pour saisir “1er mai 2001 heures 23:59” composer
“0105012359”.

Programmer l'indicatif local

Après la programmation “Date et heure” le message “set 2 CODE” est affiché à
l'écran pour 10 secondes. Si aucun bouton n’est appuyé dans les 10 secondes
suivantes, il faut appuyer sur le bouton “ SET/STORE” et les “UP” ou
“DOWN” lorque le message “set 2 CODE” est affiché.

 Appuyer sur le bouton “ SET/STORE”, l'écran affiche le message “Code

1----” pour indiquer que l'on peut programmer le premier indicatif local.

 Appuyer sur le bouton “ SET/STORE”. Le premier “-” clignote à l'écran.

Saisir l'indicatif local, par ex. 0755

70 INSTALLATION

Programmer le temps de flash

Cette programmation permet de régler le temps de Flash de l’appareil : lorsque
l’on appuie sur le bouton-poussoir FLASH pour mettre une conversation en
attente, l’appareil adresse au PABX une impulsion de coupure de ligne. Le
temps de FLASH correspond justement à la durée de cette impulsion et il doit
correctement être programmé en fonction des caractéristiques du PABX.
Généralement, il n’est pas nécessaire de modifier la valeur du temps de flash de
l’appareil FlyViewOperator qui est programmé en usine (100 ms), par
conséquent, il n’est pas nécessaire de procéder à la programmation illustrée ci­contre.
Après la programmation “Indicatif Local” le message “ SET 3 FLASH ” est
affiché à l'écran pour 10 secondes. Si aucun bouton n’est appuyé dans les 10
secondes suivantes, il faut appuyer sur le bouton “ SET/STORE” et les “UP” ou
“DOWN” lorque le message “ SET 3 FLASH ” est affiché.

 Appuyer sur le bouton “ SET/STORE” pour afficher “FLASH X YYY” où :

Appuyer sur les boutons “UP” ou “DOWN” pour sélectionner le temp de
flash désiré :
0 1000 ms
1 100 ms
2 300 ms
3 600 ms.

 Appuyer de nouveau sur le bouton “SET/STORE” pour confirmer.

Programmer le mode IP

Permet de mémoriser les données de cartes prépayées, de manière à en faciliter
l’usage.
Après la programmation “Temps de flash” le message “ SET 4 IP ” est affiché à
l'écran pour 10 secondes. Si aucun bouton n’est appuyé dans les 10 secondes
suivantes, il faut appuyer sur le bouton “ SET/STORE” et les “UP” ou
“DOWN” lorque le message “ SET 4 IP ” est affiché.



On sélectionne le mode “on” ou “off” en appuyant sur les boutons “UP”
ou “DOWN” et en confirmant avec le bouton “SET/STORE”.



Appuyer sur le bouton “SET/STORE” pour confirmer lorsque le
paramètre “AUTO IP ON” est sélectionné. L'écran affiche “INPUT CODE”.

INSTALLATION 71

 Saisir le numéro du service, le numéro de la carte et le numéro secret

de la carte IP. On utilise le bouton “Pause” en cas d'annonce vocale, le
bouton “DELETE” pour annuler une saisie incorrecte.



Appuyer de nouveau sur le bouton “SET/STORE” pour confirmer la
programmation.

Note: Lorsque la programmation est complétée, le code IP

mémorisé est sélectionné avant le numéro lorsque:

- l'on sélectionne un numéro d'abonné commençant par le
chiffre “0”, en utilisant la méthode de présélection avec
combiné raccroché;

- l'on rappelle le numéro d'un appel entrant qui commence
par le chiffre “0”;

- l'on rappelle le numéro d'un appel sortant qui commence
par le chiffre “0”.

Programmer la luminosité

Après la programmation “Mode IP” le message “ SET 5 LCD ” est affiché à
l'écran pour 10 secondes. Si aucun bouton n’est appuyé dans les 10 secondes
suivantes, il faut appuyer sur le bouton “ SET/STORE” et les “UP” ou
“DOWN” lorque le message “ SET 5 LCD ” est affiché.



Appuyer sur le bouton “SET/STORE” pour confirmer. L'écran affiche
“LCD X”.



Appuyer sur les boutons “UP” ou “DOWN” pour sélectionner X (1, 2, 3,
4, 5).



Appuyer de nouveau sur le bouton “SET/STORE” pour confirmer la
sélection.

Activer/Désactiver la sonnerie

Après la programmation “ Luminosité ” le message “ SET 6 no ring ” est
affiché à l'écran pour 10 secondes. Si aucun bouton n’est appuyé dans les 10
secondes suivantes, il faut appuyer sur le bouton “ SET/STORE” et les “UP” ou
“DOWN” lorque le message “ SET 6 no ring ” est affiché.



 Appuyer sur le bouton “SET/STORE”. L'écran affiche “ring on”.

72 INSTALLATION

  Appuyer sur les boutons “UP” ou “DOWN” pour sélectionner “ring on”

ou “ring off” et donc activer ou désactiver la sonnerie.



 Appuyer sur le bouton “SET/STORE” pour confirmer la sélection.

Note: Lorsque le mode “ring off” est sélectionné, l'appareil sonne

uniquement pour les appels entrants de numéros VIP.

Programmer la mélodie de la sonnerie

Après la programmation “ Sonnerie ” le message “ SET 7 ring_tone ” est
affiché à l'écran pour 10 secondes. Si aucun bouton n’est appuyé dans les 10
secondes suivantes, il faut appuyer sur le bouton “ SET/STORE” et les “UP” ou
“DOWN” lorque le message “ SET 7 ring_tone ” est affiché.



Appuyer sur le bouton “SET/STORE”. L'écran affiche “ring tone 1”.



Appuyer sur les boutons “UP” ou “DOWN” pour sélectionner la mélodie
préférée.

 Appuyer sur le bouton “SET/STORE” pour confirmer. 8 mélodies

différentes sont disponibles.

Sélection décimale/multifréquence

• Le commutateur TONE PULSE permet de choisir le type de numérotation :

• Commutateur sur TONE : numérotation multifréquence

• Commutateur sur PULSE : numérotation décimale

Il vaut mieux de ne pas changer la position d’usine (TONE).

Réglage niveau sonnerie

Pour choisir le niveau de la sonnerie régler le commutateur RING sur OFF
(desactivé) ou LO (bas) ou HI (haut).

FONCTIONNEMENT DE L'APPAREIL 73

FONCTIONNEMENT DE L'APPAREIL

Touches

TOUCHE FONCTION

DELETE Quitter la programmation; annuler une saisie incorrecte

pendant la programmation d’un numéro de téléphone;

supprimer un numéro de la liste des appels entrant ou

sortant

UP/DOWN Défiler les sept programmations; saisir les valeurs de

programmation; Défiler la liste des appels entrant ou

sortant

OUT CHECK Afficher les numéros des appels sortant

SET/STORE Accéder aux programmations; confirmer une valeur

saisie; mémoriser un numéro

M1 Appeler le numéro mémorisé sur la touche M1

VIP Programmer le numéro affinché (de la liste des appels

entrant ou sortant ou pendant un appel entrant) comme

“VIP”

RECALL Appeler un numéro mémorisé; afficher les appels

entrant par numéro ou date

HOLD Eteindre le microphone du combiné pendant une

conversation

PAUSE Insérer une pause de 3,6 secondes pendant la

numérotation ou la mémorisation d’un numéro

FLASH Mettre une conversation en attente

REDIAL Rappeler le dernier numéro appelé; appeler un numéro

de la liste des appels entrant ou sortant

SPEAKER Faire un appel ou répondre à un appel en mains-libres

74 FONCTIONNEMENT DE L'APPAREIL

Indications des témoins

Les témoins de droite fournissent certaines indications relatives à l’état du
PABX :

L1L2L3 L4
L5 L6 L7 L8
L9 L10

LED 24

LED 1
LED 2

LED 12

LED 13

PROGR

..............

..............

Témoin Indication

VERTS
L1-L10

Etat des lignes externes

VERT

Mode
Jour/Nuit/Temporaire

VERT

Programmation du
service “ Renvoi
d’appel ”

TEMOINS
ROUGES
1-24

Etat des internes

Témoins des Lignes Externes et Témoins des Internes

Etat des Témoins Indication

Eteint Ligne ou Interne libres

Allumé Ligne ou Interne engagés dans

une conversation

Clignotement lent Ligne ou Interne en phase de

sélection d’un numéro d’abonné

(uniquement PolarisPlus,

SmilePlus, Fox70, Fox90, CT624)

Clignotement rapide Appel entrant sur la Ligne

Externe ou sonnerie sur l’Interne

Allumé mais s’éteignant

brièvement

Ligne externe mise en garde

Témoin Mode Jour/Nuit/Temporaire.

FONCTIONNEMENT DE L'APPAREIL 75

Etat du Témoin Indication

Eteint Jour

Allumé Nuit

Clignotant Temporaire (uniquement

PolarisPlus, Fox70, SmilePlus,

Fox90, CT624)

Témoin “ Renvoi d’appel”

Etat du Témoin Indication

Allumé “ Renvoi d’appel ” désactivé

Allumé “ Renvoi d’appel ” activé

Ecran

Il faut avant tout demander l'activation du service d'identification de l'identité
de l'appelant au prestataire téléphonique local.
L'écran à cristaux liquides affiche trois lignes.
La première ligne indique :

Nombre de nouveaux appels, à la droite de la ligne.
Date et heure du dernier nouvel appel.

La seconde ligne indique :

Icône nouvel appel
Icône appel répété
VIP
Date

La troisième ligne a la fonction suivante :

Afficher le numéro en cas de nouvel appel.
Afficher le numéro d'abonné sortant lorsque l'on sélectionne un numéro.
Afficher l'année lorsque le combiné est raccroché.
Afficher l'état de programmation lorsque l'appareil est utilisé pour des
fonctions différentes.

Effectuer un appel

 Décrocher le combiné ou appuyer sur le bouton SPEAKER. Le témoin IN

USE s'allume et on entend la tonalité d'invitation à la sélection.

76 FONCTIONNEMENT DE L'APPAREIL

 Composer le numéro d'abonné désiré.

Ou



En mode stand-by, composer d'abord le numéro d'abonné et ensuite
appuyer sur le bouton “REDIAL”.

Recevoir un appel

 Décrocher le combiné ou appuyer sur le bouton SPEAKER. Le témoin IN

USE s'allume.



Engager la conversation.

Terminer un appel

Lorsque la conversation est terminée, raccrocher le combiné, si l'on l'utilise, sur
l'unité de base ou appuyer sur le bouton SPEAKER si l'on utilise la fonction à
mains libres.

Mettre un appel en attente

 Pendant la conversation appuyer sur le bouton FLASH. L’appel a été mis

en attente. L’abonné externe entend des tonalités ou la musique
d’attente, en fonction des programmations et des caractéristiques du
PABX auquel le FlyViewOperator est branché.

Attention

Ne pas utiliser le bouton-poussoir HOLD pour

mettre l’appel en attente. La seule fonction de ce

bouton-poussoir est celle de couper

temporairement le microphone de l’appareil en

reproduisant une musique pour l’interlocuteur ; il

est absolument impossible de transférer un appel

ou d’accéder aux services du PABX.

Répéter le dernier numéro sélectionné

On utilise la fonction de répétition du dernier numéro sélectionné pour rappeler
le dernier numéro appelé (jusqu'à 32 chiffres).

FONCTIONNEMENT DE L'APPAREIL 77

 Décrocher le combiné ou appuyer sur le bouton SPEAKER de l'unité de

base.



Attendre la tonalité d'invitation à la sélection.



Appuyer sur le bouton REDIAL. L’appareil sélectionne automatiquement
le dernier numéro appelé.

Pause

Dans certains cas, comme par exemple avec un PABX ou service interurbain, il
faut insérer une pause dans la séquence de sélection. Appuyer sur le bouton
PAUSE pour insérer un retard de 3,6 secondes entre les numéros sélectionnés.
Les pauses peuvent être programmées dans la mémoire. Chaque pause de 3,6
secondes occupe une position des 16 chiffres disponibles pour chacune des
positions dans la mémoire.

Mémoire sélection abrégée « two touch »

On peut mémoriser et rappeler jusqu'à 12 numéros d'abonnés (max. 16 chiffes
chacun).

Mémoriser un numéro d'abonné

 Décrocher le combiné ou appuyer sur le bouton SPEAKER pour

décrocher l'appareil.

 Appuyer sur le bouton “SET/STORE”.
 Composer le numéro d'abonné que l'on veut mémoriser.
 Appuyer de nouveau sur le bouton “SET/STORE”.
 Appuyer sur le bouton correspondant à la position dans la mémoire (12

adresses : 0~9, * et bouton #) sous laquelle on veut mémoriser le
numéro d'abonné.

 Pour mémoriser d'autres numéros d'abonnés ou pour modifier des

numéros existants dans la mémoire, répéter les phases des postes de 1
à 5.

Notes: Le nombre maximum de chiffres que l'on peut mémoriser

pour chaque numéro d'abonné est 16. Si le numéro mémorisé
est composé de plus de 16 chiffres, uniquement les 16
premiers chiffres seront mémorisés.

78 FONCTIONNEMENT DE L'APPAREIL

Sélectionner un numéro d'abonné mémorisé

7. Décrocher le combiné ou appuyer sur le bouton SPEAKER pour décrocher
l'appareil.

8. Appuyer sur le bouton “RECALL”.

9. Appuyer sur le bouton correspondant à la position dans la mémoire (0~9, *
et bouton #) du numéro que l'on veut appeler. Le numéro mémorisé est
automatiquement sélectionné.

Modifier un numéro d'abonné mémorisé

 Procéder comme détaillé dans la procédure “Mémoriser un Numéro

d'Abonné”.

 Le nouveau numéro remplace automatiquement celui précédemment

mémorisé.

Mémoire sélection abrégée « one touch »

On peut mémoriser et rappeler seulement un numéro d'abonné de la mémoire
M1 à accès direct (jusqu'à 32 chiffres).

Mémoriser un numéro d'abonné sous M1

10. Décrocher le combiné ou appuyer sur le bouton SPEAKER pour décrocher
l'appareil.

11. Appuyer sur le bouton “SET/STORE”.

12. Composer le numéro d'abonné que l'on veut mémoriser.

13. Appuyer sur le bouton correspondant à la position de la mémoire M1.

Sélectionner un numéro d'abonné mémorisé sous M1



En mode stand-by appuyer sur le bouton M1. Si avant d’appuyer sur le
bouton M1 des chiffres ont été composés, les numéros mémorisés dans
cette mémoire sont adressés en premier sur la ligne.

Modifier un numéro d'abonné mémorisé

 Procéder comme détaillé dans la procédure “Mémoriser un Numéro

d'Abonné sous M1.”

 Le nouveau numéro remplace automatiquement celui précédemment

mémorisé.

FONCTIONNEMENT DE L'APPAREIL 79

Afficher les numéros d'abonnés des appels
entrants

On peut afficher les numéros d'abonnés des appels entrants en appuyant sur les
boutons “UP” ou “DOWN”.
Pour l'affichage rapide, appuyer pendant 2 secondes sur le bouton “UP”.

Pour supprimer un numéro affiché

 Pour supprimer un numéro affiché, il suffit d'appuyer une fois sur le

bouton “DELETE”.

 On supprime tous les numéros des appels entrants en appuyant pendant

3 secondes sur le bouton “DELETE”.

Rappel

 Appuyer deux fois sur le bouton “REDIAL” pour ajouter un “0” au

numéro d'abonné sélectionné et le rappeler automatiquement.

Note : Si l’on appuie une seule fois sur le bouton-poussoir

“REDIAL”, le “0” ne sera pas ajouté avant le numéro et
donc l’appel n’aura aucune suite.

 L’appareil effectue l’appel à mains libres. Pour passer en mode combiné,

il faut décrocher le combiné même.

Afficher les appels entrants par numéros

 Appuyer sur “#”
 Composer le numéro
 Appuyer sur le bouton “RECALL”

Afficher les appels entrants par date

 Appuyer sur “*”
 Composer la date “MM/JJ”
 Appuyer sur le bouton “RECALL”

Vérifier les appels sortants

On peut mémoriser au maximum 60 numéros d'abonnés d'appels sortants, ainsi
que la durée de la conversation. Lorsque le nombre de numéros dépasse 60, le
dernier numéro composé remplace le premier dans la liste.

80 FONCTIONNEMENT DE L'APPAREIL

• On affiche les numéros d'abonnés des appels sortants en appuyant sur le
bouton “Out Check”. En appuyant plusieurs fois sur le bouton “Out
Check” les numéros d’abonnés des appels sortants seront affichés à l’écran
à partir du plus récent.

• On rappelle le numéro d'abonné sélectionné en appuyant sur le bouton
“REDIAL”.

• On supprime le numéro d'abonné sélectionné en appuyant sur le bouton
“DELETE”.

• Si l'on appuie pendant 3 secondes sur le bouton “DELETE”, on efface tous
les numéros d'abonnés des appels sortants.

Mémorisation des numéros VIP.

Lorsque vous ne voulez pas être dérangés, la sonnerie du poste est desactivée et
seulement le temoin correspondant indique l’arrivée d'un appel (voir “
Activer/Desactiver la Sonnerie ”). Si le numéro de téléphone de l'abonné qui
vous appelle est un numéro VIP la sonnerie est activée également.

Sur appel entrant avec le CLI affiché à l'écran;

 Appuyer sur le bouton “VIP”.

Le numéro de téléphone VIP est maintenant affiché à l’écran avec le
symbole du cadenas.

ou

Sur le numéro des téléphones d’appels sortants ou entrants mémorisés dans la
mémoire (après avoir affiché le numéro de téléphone comme détaillé dans les
paragraphes correspondants de ce mode d’emploi).

 Appuyer sur le bouton “VIP”.

Le numéro de téléphone VIP est maintenant affiché à l’écran avec le
symbole du cadenas.

Un numéro de téléphone VIP affiché à l’écran redevient NON VIP simplement
en appuyant encore le bouton “VIP”.

FONCTIONNEMENT DE L'APPAREIL 81

DECLARATION DE CONFORMITE CE

La société Esse-ti s.r.l., sise à Zona Ind. Squartabue, I-62019 Recanati (MC),
Italie, déclare que le présent appareil est conforme aux normes :

• EN50082-1, EN55022 (Compatibilité électromagnétique)

• EN41003, EN60950 (Sécurité électrique)

Cet appareil est conforme en outre à la Directive 1999/5/CE du Parlement
Européen et du Conseil du 9 mars 1999 relative aux appareils radio, terminaux
de communication et la réciproque reconnaissance de leur conformité.

La conformité aux susdites normes est exprimée par le biais du marquage

USAGE POUR LEQUEL L'APPAREIL EST DESTINE.

Le présent appareil a été conçu pour être utilisé en connexion aux réseaux
PSTN.

82 ENGLISH

ENGLISH

Thank you for choosing an Esse-ti product

This product has been especially designed for
easy operation. It has been manufactured with
perfect workmanship using suitable materials for
long-lasting performance.
All Esse-ti products are subjected to extensive
reliability and operational testing in our
laboratories in order to provide total guarantee
for the user.

The User shall be responsible for defects arising from the use of the product. Esse-ti
shall only be responsible for defects according to and within the limitations set by the
Presidential Decree dated 24/05/1988 no. 224 (fulfilling the EEC directive no. 85/374 on
the harmonisation of statutory and administrative regulations of the Member States on
the liability for damages arising from defective products under art. 15 of Law no. 183 of
16 April 1987).

Esse-ti reserves the right to modify the characteristics of the products at any time
without prior notice.

EDITING CRITERIA 83

EDITING CRITERIA

This paragraph describes the editing criteria followed in this manual, together
with their meaning for easier user’s reference. The following table shows the
printing styles on the left and their meaning on the right column.

Example Meaning

CHAPTER

TITLE

Style used for the title of chapters. A new
chapter begins on a new page.

PRIMARY TITLE

Style used for the title of large sections in a
chapter, such as the main titles of the chapter.

Secondary Title

Style used for the title of a specific paragraph
in the primary title.

Tertiary Title

Style used for additional sections in a specific
paragraph

Example

Style used for examples.

Note

Style used for explicatory notes: pay attention!

Warning

Style used to indicate possible risks for
individuals and properties: caution!

Normal text

Style used for normal text.

 Operation to be carried out

Style used to indicate the sequence of
operations that must be carried out for
programming or service implementation.

84 GENERAL INSTRUCTIONS FOR THE INSTALLER

GENERAL INSTRUCTIONS FOR THE

INSTALLER

GENERAL NOTES

• Carefully read the notes contained in this section as they provide important
information on the correct safe installation, use and maintenance of the
product.

• The product must be EXCLUSIVELY used for the purpose it was designed
for. Esse-ti shall not be responsible for damages arising from improper use.

• The product has been designed in compliance with the regulations in force
and must be installed in system that comply with the provisions of law.

• Before connecting the product to the electric mains, make sure that the line
voltage corresponds to the value indicated on the product label.

• Always disconnect the product from the power supply mains before
carrying out any operation either inside or outside the product (cleaning,
maintenance, etc.).

• A protective cut-out switch must be installed upstream in order to interrupt
power supply in case of fault.

• Always refer to an authorised assistance centre for repair.

• Install the product in a well-ventilated place, making sure not to obstruct

the ventilation slots.

• Beware of symbols showing lightening with arrow inside a triangle since
they indicate the presence of dangerous voltage.

• Beware of symbols showing an exclamation mark inside a triangle since
they indicate potentially dangerous or even lethal situations that require
utmost attention.

• For information on how to use the product see the paragraph "Technical
Features".

• Do not use the product in association with other electric or electronic
devices that were not especially designed to be used with it.

• Do not install the product in potentially explosive environments.

• Make sure that the product has been installed as required.

GENERAL INSTRUCTIONS FOR THE INSTALLER 85

• Connect the protections for the power supply and telephone lines to the
installation.

• Do not introduce objects, liquids or powders inside the product. Do not use
sprays inside the product.

• Do not open the product case since it does not contain any user-serviceable
parts. If necessary, contact an authorised assistance centre.

• In case of gas leaks in the environment do not use the telephone to make an
emergency call.

• When replacing the batteries, arrange for suitable disposal with similar
waste.

• Packing components (such as plastic bags, foam polystyrene, etc.) must be
kept out of the reach of children because potentially dangerous.

MAKING THE INSTALLATION

Internal telephone installations must be carried out by specialised personnel.
The installation and connection of telephone terminals to the
telecommunications network that do not comply with the regulations in force is
not permitted.

WARNINGS

The main causes of interference on telephone lines and power supply mains
(that may result in malfunctioning or damages to the product) are:

• accidental contacts with lines with higher voltage (short circuit)

• electromagnetic association with other conductors located nearby

• sudden load variations, especially for power supply lines (electric motors,

etc.)

• temporary interference caused by weather conditions (lightening)

Protections for telephones lines must be inserted not only on external, but also
on extension lines outside the building or lines connected to devices that are
powered from the mains (i.e. fax, modem, answering machine, cordless
telephone, etc.).
The protection for power supply lines must be connected to the input of the
product power line.
The earth terminal of the protections must be connected to a working earth
system to ensure the correct operation of the devices.

86 DESCRIPTION

DESCRIPTION

Fly View Operator is a phone system developed for Esse-ti telephone switches
(K series).
The red and green LED’s on the right-hand side show the status of external
lines and extensions and give information on the operation mode (day or night)
and the activation status of the call divert function.
In case of suitably equipped and programmed Esse-ti telephone switches, the
LCD displays the calling user number.

FEATURES AND FUNCTIONS

• Caller ID visualization with all Esse-ti exchanges

• 10 LED’s for external line status visualization

• 1 LED for day/nigh/weekend mode indication

• 1 LED for follow-me indication

• 24 LED for extension status visualization

• Super large LCD display.

• FSK/DTMF dual system, 180 call memories, call back and auto long-

distance call back.

• Last 60 dialed number and conversation time review and redial.

• 180 VIP numbers program.

• Set Ringer on/off

• 12 two touch memories(each to 16 digits).

• 1 one touch memory.

• 8 kinds of ringer tone selectable and 3 steps ringer level selectable.

• Fast checking incoming calls sorted by calling number or calling time.

• Timer and clock.

• 5 steps LCD contrast adjustment.

• REDIAL/Pause/Flash function keys.

• Programmable Flash time: 100, 300, 600, 1000ms.

• Auto-redial with a ring-back when conducted.

• Pre-dialing and editing of a number to be dialed.

DESCRIPTION 87

• Tone/Pulse Switch.

• Hand-free dialing and answering.

88 INSTALLATION

INSTALLATION

CONNECTIONS

The phone can operate in two different modes, i.e. two- or four-wire mode. In
the two-wire operation mode the phone operates as a standard phone; in the
four-wire operation mode the LED's are in service.

 Install two AA 1.5V batteries.
 Insert the telephone cable into the corresponding socket, introduce the

cable into the channel and connect the other end to the telephone
socket.

A: Open socket
B: Inverted cable

Connect the telephone socket to the PABX according to the following table:

Plug 6/4

Pin 1 Data line –
Pin 2
Pin 3

Extension

number

Pin 4 Data line +

Pins 2 and 3 (voice) must be connected to the telephone switch numbered
terminal that corresponds to the extension number to be connected. No polarity
must be complied with.
Pins 1 and 4 (data line) must be connected to the switch signalling terminals.
For more information please refer to the telephone switch instruction manual.
The polarity shown in the table must be complied with. If, by mistake, wires are

INSTALLATION 89

connected with inverted polarity, the phone LED's and the LED's of any other
FlyViewOperator phones will not turn on.

Warning

To connect the telephone use the plug/plug cable

supplied.

PROGRAMMING THE EXCHANGE TYPE AND

EXTENSION NUMBER

You can program:

• the type of exchange connected to the telephone

• the extension number

Programming is carried out with:

• GREEN LED’s (exchange type)

• RED LED’s (extension number)

Warning

Both programming operations are mandatory for

correct operation.

90 INSTALLATION

L1

L2

L3 L4
L5 L6 L7 L8
L9 L10

LED 24

LED 1
LED 2

LED 12

LED 13

PROGR

..............

..............

Programming procedure

 Remove the cardboard protection to access the central programming

button (shown as PROGR in the figure).

 Press and hold the button pressed for 2 seconds.

When you release the button, the LED's turn on to indicate current
programming: GREEN LED for exchange type:

LED EXCHANGE

L1 PolarisPlus/Fox70
L2 SmilePlus/Fox90
L3 CT624
L4 Europa280A K/ Europa280B K

Europa160 K / CT126
L5 TA28K
L6 CT312K
L7 CT416K

and RED LED for extension number.

INSTALLATION 91

The telephone starts scanning the L1-L7 LED’s horizontally for the exchange
type.

 When the LED of the desired exchange turns on, press the programming

button shortly.

The telephone starts scanning the red LED's vertically. LED 1 corresponds to
extension number 1, LED 2 to extension number 2, etc. Please see the
following guides for correctly choosing the extension number:

GUIDE FOR THE SELECTION OF THE EXTENSION NUMBER FOR
EUROPA, TA28, CT312 AND CT416:

The extension number is the PROGRESSIVE number of the extension
connected to the telephone. For example, the number of extension for extension
41 is 1, for extension 49 is 9, for extension 51 is 10, etc...

GUIDE FOR THE SELECTION OF THE EXTENSION NUMBER FOR
POLARISPLUS, SMILEPLUS, FOX70, FOX90, CT624

The extension number is a number from 1 to 8 according to the position of the
extension in the extension board. For example, the extension number of the
fourth extension of the extension board is 4.

 When the LED of the extension number you want to assign to the

telephone turns on, press the programming button shortly.

Programming is completed and the telephone returns to the idle state.

Note: If you press the programming button for more than 2 seconds,

the telephone rapidly scans all LED’s. The telephone cannot
be programmed in this phase. Press the programming button
shortly to return to the idle state.

Note: To exit programming without saving the modifications press

the programming button for about 2 seconds.

Example:

• Exchange type: CT416K

• Extension number: 8 (corresponding to extension 48)

 Press the button for about 2 seconds.

92 INSTALLATION

 Wait until the green LED’s start scanning. Press the programming button

when LED L7 turns on.

 The red LED’s start scanning. Press the programming button when the

eighth RED LED turns on.

TELEPHONE GENERAL PROGRAMMING

Be sure that the phone is in standby mode.

 Press “ SET/STORE” to access the programming mode;
 Press “UP” or “DOWN” to scroll through the seven programming modes

(from 1 to 7):
1 Date and time “date”

2 Local area code “code”
3 Flash time “flash”
4 IP mode “ip”
5 Brightness “lcd”
6 Ring “no_r”
7 Ring tone “r_tone”;

 Press “ SET/STORE” to set the selected programming mode.

The display shows the current setting and the modifiable parameter
starts flashing. Use “UP” or “DOWN” to scroll through the different
options or enter a value with the numerical buttons (enter a value for
each flashing digit). To set more than one parameter, press
“SET/STORE” to save the current parameter. The next parameter starts
flashing;

 Press “DELETE” to exit the programming mode.

Note: When the setting is completed, the next parameter appears on

the display. The programming mode is exited if no key is
pressed within 10 seconds.

Set time

 Be sure that the phone is in standby mode.

INSTALLATION 93

 Press “ SET/STORE” key, “ set 1 DATE ” glints.
 Press “SET/STORE” again to confirm. “20??” is displayed.
 Press “UP” or “DOWN” keys to set “Year”
 Press “SET/STORE” key again. “Month” glints.
 Press “UP” or “DOWN” keys to set “Month”.
 To set Date, Hour and Minute in the same way.
 This also can be made from the keypad. For example, if you want to

input “May 1st, 2001, at 23:59”, just key-in: “0105012359”.

Set area code

After the “Data and time” programmation “set 2 CODE” on the display for ten
seconds is displayed. In case you do not push any key within these ten seconds,
you have to push again the “ SET/STORE” key and the “UP” or “DOWN” ones
till “set 2 CODE” is displayed.

 Press “SET/STORE” key. “Code 1----” appears indicating that the first

area code can be set now.

 Press “SET/STORE” key. The first “-”glints.

To key in the area code, ie. 0755

Set flash time

This programming is used to set the flash time: the phone sends a line
disengagement impulse to the telephone switch when the FLASH key is
pressed to put the call on hold. The FLASH time indicates the impulse duration
and must be set according to the telephone switch features. In general, the flash
time default value (100 mx) does not need to be changed and the programming
illustrated below is not required.
After the “Area code” programmation “SET 3 FLASH” on the display for ten
seconds is displayed. In case you do not push any key within these ten seconds,
you have to push again the “ SET/STORE” key and the “UP” or “DOWN” ones
till “SET 3 FLASH” is displayed.

 Press “SET/STORE” key to display “FLASH X YYY”.

Press “UP” or “DOWN” keys to select the flash time:
0 1000 ms

94 INSTALLATION

1 100 ms
2 300 ms
3 600 ms.

 Confirm it by pressing the “SET/STORE” key again.

Set IP mode

You can set pre-paid card data for easier use.
After the “Flash time” programmation “SET 4 IP” on the display for ten
seconds is displayed. In case you do not push any key within these ten seconds,
you have to push again the “ SET/STORE” key and the “UP” or “DOWN” ones
till “SET 4 IP” is displayed.

 The “on” or “off” mode is selected by pressing “UP” or “DOWN” key and

is confirmed by “SET/STORE” key.

 Press “SET/STORE” key to confirm when “AUTO IP ON” is selected.

“INPUT CODE” is then displayed.

 Input the service number, card’s number and the secret number for an

IP card. “Pause” key is used when there is a voice announcement.
“DELETE” key is used to cancel a wrong digit.

 To confirm above settings by pressing “SET/STORE” key again.

Note: When this setting is completed, every time you dial the

number headed with “0” using on-hook pre-dialing method
or dial back incoming call headed with “0” or dial back
dialed call headed with “0”, the stored IP code will be dialed
first.

Set brightness

After the “Set IP mode” programmation “SET 5 LCD” on the display for ten
seconds is displayed. In case you do not push any key within these ten seconds,
you have to push again the “ SET/STORE” key and the “UP” or “DOWN” ones
till “SET 5 LCD” is displayed.

 Press “SET/STORE” key to conform. “LCD X” is displayed.
 X (1,2,3,4,5) is selected with “UP” or “DOWN” key.
 Press “SET/STORE” key again to confirm the setting.

INSTALLATION 95

Set ringer on/off

After the “Brightness” programmation “SET 6 no ring” on the display for ten
seconds is displayed. In case you do not push any key within these ten seconds,
you have to push again the “ SET/STORE” key and the “UP” or “DOWN” ones
till “SET 6 no ring” is displayed.

 Press “SET/STORE” key, LCD display “ring on”.
 Press “UP” or “DOWN” key to select “ring on” or “ring off” to turn on or

turn off ringing sound.

 Press “SET/STORE” key to confirm the setting.

Note: When you select “ring off”, the phone will be ringing only

when the VIP numbers coming.

Set ringer melody

After the “Ringer on/off” programmation “7 ring_tone” on the display for ten
seconds is displayed. In case you do not push any key within these ten seconds,
you have to push again the “ SET/STORE” key and the “UP” or “DOWN” ones
till “SET 7 ring_tone” is displayed.

 Press “SET/STORE” key, LCD displays “ring tone 1”.
 Press “UP” or “DOWN” to select your favorite ringing.
 Press “SET/STORE” key to confirm, there are 8 ringing melodies.

Tone/Pulse dialing

The TONE PULSE switch allows to choose the dialing mode:

• TONE sets DTMF dialing

• PULSE sets pulse dialing

It is recommended not to change the TONE default position.

Setting ringer level

To choose the ringer level set the base unit’s RING switch to OFF (disabled) or
LO (low) or HI (high).

96 TELEPHONE OPERATION

TELEPHONE OPERATION

Keys

KEY FUNCTION

DELETE Exit the programming mode; cancel a wrong digit;

delete a number from the incoming and outgoing calls

list

UP/DOWN Scroll through the programming modes; set the values;

scroll through the list of incoming calls

OUT CHECK Rewiew the outgoing calls

SET/STORE Access the programming mode; confirm a value; store a

number into memory

M1 Call the number stored into M1

VIP Set a number (out of the incoming and outgoing calls

list, or during an incoming call) as “VIP”

RECALL Recall a number out of the memory; rewiew the

incoming calls by telehpone number or date

HOLD Switch the microphone off during a conversation

PAUSE Insert a pause (3,6 seconds ) while dialing or storing a

number

FLASH Put a conversation on hold

REDIAL Redial the last dialed number; dial a number out of the

incoming or outgoing calls list

SPEAKER Place a call or answer in handsfree mode

TELEPHONE OPERATION 97

LED indications

The LED’s on the right-hand side provide information on the exchange status:

L1

L2

L3 L4
L5 L6 L7 L8
L9 L10

LED

2

LED 1
LED 2

LED 12

LED

1

..............

..............

LED MEANING

GREEN
L1-L10

External line status

GREEN

Day/Night/Weekend
mode

GREEN

Follow-me activation

RED 1-24 Extension status

External Lines LED and Extension LED

LED status Meaning

Off Free line or extension

On Conversation over line or

extension

Slow blinking Number dialing over line or

extension (PolarisPlus, SmilePlus,

Fox70, Fox90, CT624 only)

Rapid blinking Incoming call over external line

or ringing extension

On with fast turn-off Parked external line

98 TELEPHONE OPERATION

Day/Nigh/Weekend LED.

LED status Meaning

Off Day

On Night

Blinking Weekend (PolarisPlus,

Fox70, SmilePlus, Fox90,

CT624 only)

Follow—me LED”

LED status Meaning

Off “Follow-me” not active

On “Follow-me” active

Display

First you have to apply for the service of caller ID from the local PTT.

There are three lines in the LCD.

The first line indicates:

Number of new calls, in the right hand of the line.
The arriving date and time of the last call

The second line indicates:

New call icon
Repeated call icon
VIP
Day

The function of the third line:

The number is displayed when there is a new call.
The outgoing number is displayed when a phone number is dialed.
Year is displayed when the phone is on-hooked.
Different setting status is displayed when the phone is being set for
various functions.

TELEPHONE OPERATION 99

Placing a call

 Pick up the handset or press SPEAKER button on the base unit, the IN

USE LED light and a dial tone will be heard.

 Dial the desired phone number.

Or

 In standby mode, input the telephone number first, then press “REDIAL”

button.

Receiving a call

 Pick up the handset or press SPEAKER button on the base unit, the IN

USE LED lights.

 Start conversation.

Ending a call

Upon completion of a call, you can hang up by returning the handset back to its
cradle on the base unit if you are using the handset or press SPEAKER button if
you are using speakerphone.

Putting a call on hold

 Press the FLASH key during conversation. The call has now been put on

hold The external user receives waiting music or tones, according to the
telephone switch features and settings.

Warning!
Do not use the HOLD key to put the call on hold.
The only function of the HOLD key is to turn off

the handset microphone momentarily (the external

user receives waiting music). However, the operator

cannot forward the call to another extension or

access the telephone switch services.

Last number redial

The last number redial feature may be used to dial the last number called (up to

100 TELEPHONE OPERATION

32 digits).

 Pick up the handset or press the SPEAKER button on the base unit.
 Listen for a dial tone.
 Press the “REDIAL” button. The unit will automatically redial the last

phone number you called.

Pause

In some cases, such as PABX or long distance service, a pause may be needed
in the dialing sequence. Pressing the PAUSE button inserts a 3.6 seconds delay
between dialed numbers. Pauses may be programmed into the memory. Each

3.6 seconds pause occupies one digit of the available 16 digits per memory
location.

Two touch memory dialing

You can store and recall up to 12 two touch telephone numbers (up to 16 digits
each).

Storing Telephone Numbers into Memory

1. Pick up the handset or press SPEAKER to off-hook the unit.

2. Press the “SET/STORE” button.

3. Dial the phone number you want to store.

4. Press the “SET/STORE” button again.

5. Press a memory location(12 addresses: 0~9, * and # button) where you
want to store the number.

6. To store more phone numbers or modify existing numbers in memory,
repeat steps 1-5.

Note: The maximum number of digits that can be stored for each

phone number is 16 digits. If stored numbers are longer than
16 digits, only the first 16 digits will be stored into the
selected memory location.

Dialing a Number from Memory

 Pick up the handset or press SPEAKER to off-hook the unit.
 Press the “RECALL” button.
