Technische Information
Automatische Brandmelder Serie IQ8Quad Ex (i)
und Ex-Barrieren
Technical Information
Automatic fire detectors series IQ8Quad Ex (i)
and Ex barriers
798920
01.2013 / AA
G 209223
G 209224
G 209225
G 210047
D
GB
Technische Änderungen vorbehalten!
Technical changes reserved!
© 2013 Honeywell International Inc.
Automatische Brandmelder Serie IQ8Quad Ex (i)
Bestimmungsgemäßer Gebrauch
Dieses Produkt darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen
Einsatzfälle und nur in Verbindung mit den empfohlenen bzw. zugelassenen Fremdgeräten
und Komponenten verwendet werden.
Warnung
Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport,
sachgerechte Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung voraus.
Sicherheitstechnische Hinweise für den Benutzer
Diese Anleitung enthält die erforderlichen Informationen für den bestimmungsgemäßen
Gebrauch der darin beschriebenen Produkte.
Qualifiziertes Personal im Sinne der sicherheitsbezogenen Hinweise in dieser Anleitung oder
auf dem Produkt selbst sind Personen, die
• als Projektierungspersonal mit den Sicherheitsrichtlinien der Brandmelde- und
Löschanlagen vertraut sind.
• als Wartungspersonal im Umgang mit Einrichtungen der Brandmelde- und Löschanlagen
unterwiesen sind und den auf die Bedienung bezogenen Inhalt dieser Anleitung kennen.
• als Errichter- und Servicepersonal eine zur Reparatur derartiger Einrichtungen der
Brandmelde- und Löschanlagen befähigende Ausbildung besitzen bzw. die Berechtigung
haben, Stromkreise und Geräte/Systeme gemäß den Standards der Sicherheitstechnik in
Betrieb zu nehmen, zu erden und zu kennzeichnen.
Gefahrenhinweise
Die folgenden Hinweise dienen einerseits der persönlichen Sicherheit und andererseits der
Sicherheit vor Beschädigung des beschriebenen Produktes oder angeschlossener Geräte.
Sicherheitshinweise und Warnungen zur Abwendung von Gefahren für Leben und Gesundheit
von Benutzern oder Instandhaltungspersonal bzw. zur Vermeidung von Sachschäden werden
in dieser Anleitung durch die hier definierten Piktogramme hervorgehoben. Die verwendeten
Piktogramme haben im Sinne der Anleitung selbst folgende Bedeutung:
Bedeutet, dass schwere Körperverletzung, Tod oder erheblicher Sachschaden
eintreten können, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen
werden.
Ist eine wichtige Information zu dem Produkt oder einem Teil der Anleitung auf den
besonders aufmerksam gemacht werden soll.
Hinweise zur Konfiguration und Inbetriebnahme gemäß den nationalen und lokalen
§
Richtlinien sowie Anforderungen und anzuwendende Normen beachten.
Demontage
Gemäß Richtlinie 2002/96/EG (WEEE) wird das elektrische und elektronische Gerät
nach der Demontage zur fachgerechten Entsorgung vom Hersteller
zurückgenommen!
2 TI 798920 / 01.13
Automatische Brandmelder Serie IQ8Quad Ex (i)
Inhaltsverzeichnis Seite
1
Normen und Richtlinien......................................................................................................................... 4
2 Automatische Brandmelder Serie IQ8Quad Ex (i).............................................................................. 6
2.1 Sicherheitstechnische Berechnungen zu den Ex-Barrieren (Art.-Nr. 764744 / 804744) ..... 7
2.2 Wartung........................................................................................................................................8
2.3 Technische Daten.......................................................................................................................9
3 Meldersockel für automatische Brandmelder Serie IQ8Quad Ex (i)..............................................11
4 Ex-Barrieren zur Anschaltung der Brandmelder Serie IQ8Quad Ex (i)...........................................12
4.1 Montagehinweise......................................................................................................................12
5 Anschaltung Ex-Barrieren................................................................................................................... 15
5.1 Ex-Barriere (Art.-Nr. 764744) ...................................................................................................15
5.2 Ex-Barriere (Art.-Nr. 804744) ...................................................................................................17
6 - 8 Operating Instructions Automatic Fire Detectors Series IQ8Quad Ex (i)....................... 19
9 Anhang .............................................................................................................................. 37
• EG-Konformitätserklärungen / EC-Declarations of Conformity
• Brandmelder Serie IQ8Quad Ex (i) / Fire detector series IQ8Quad Ex (i)
• Ex-Barrieren / Ex barriers (Art.-Nr. / Part No. 764744 und 804744)

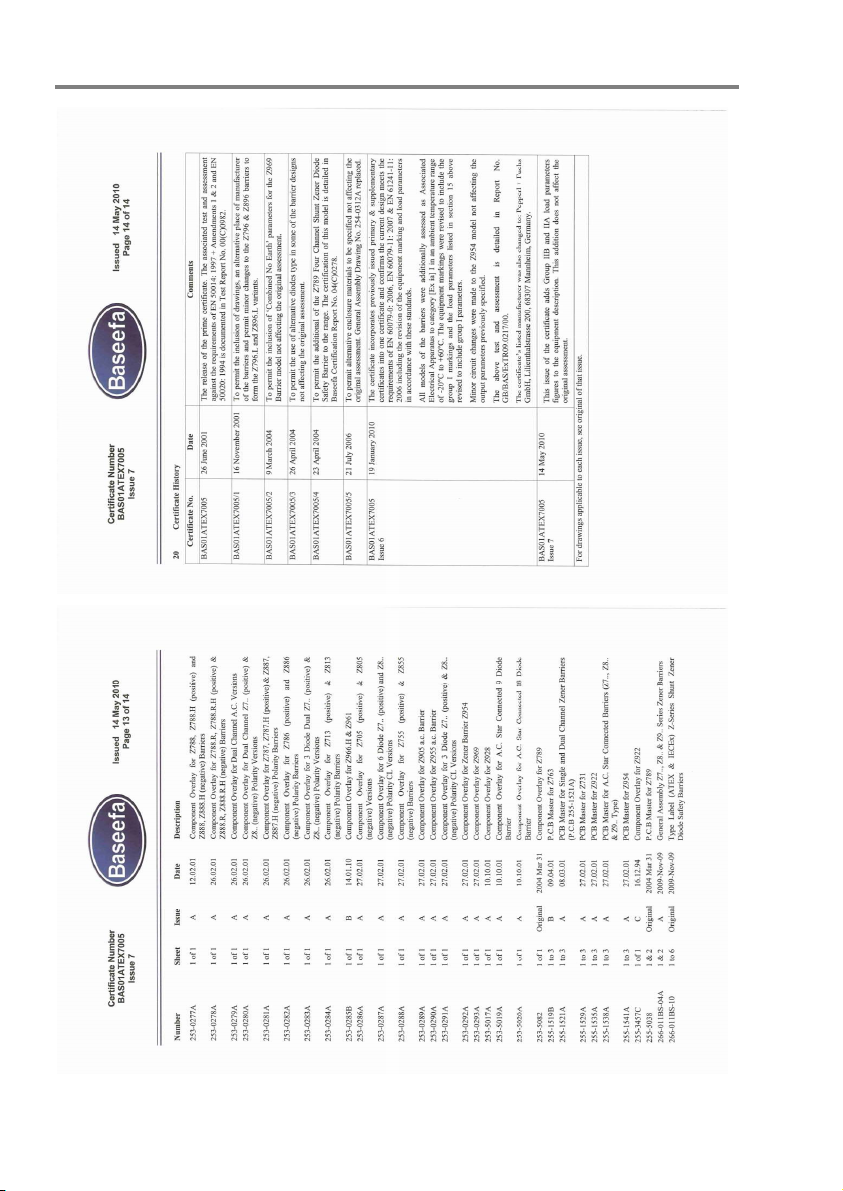

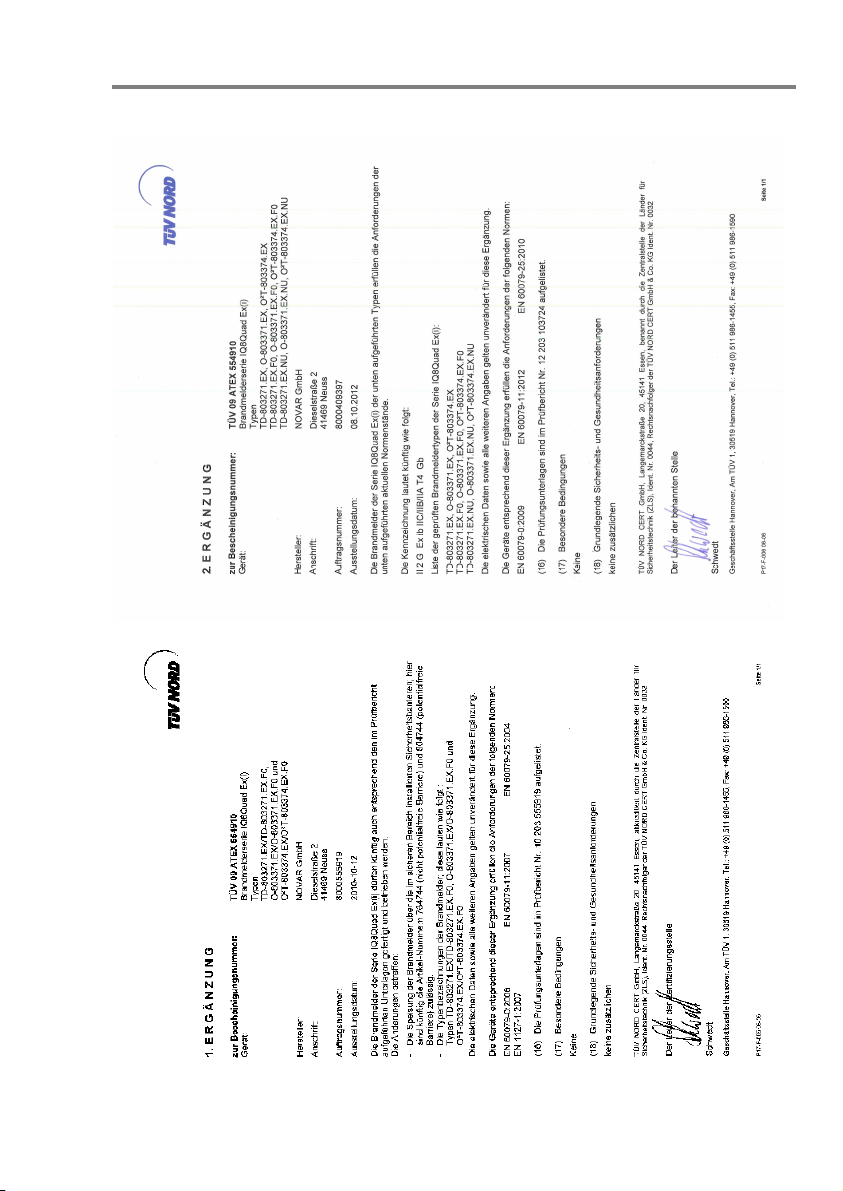

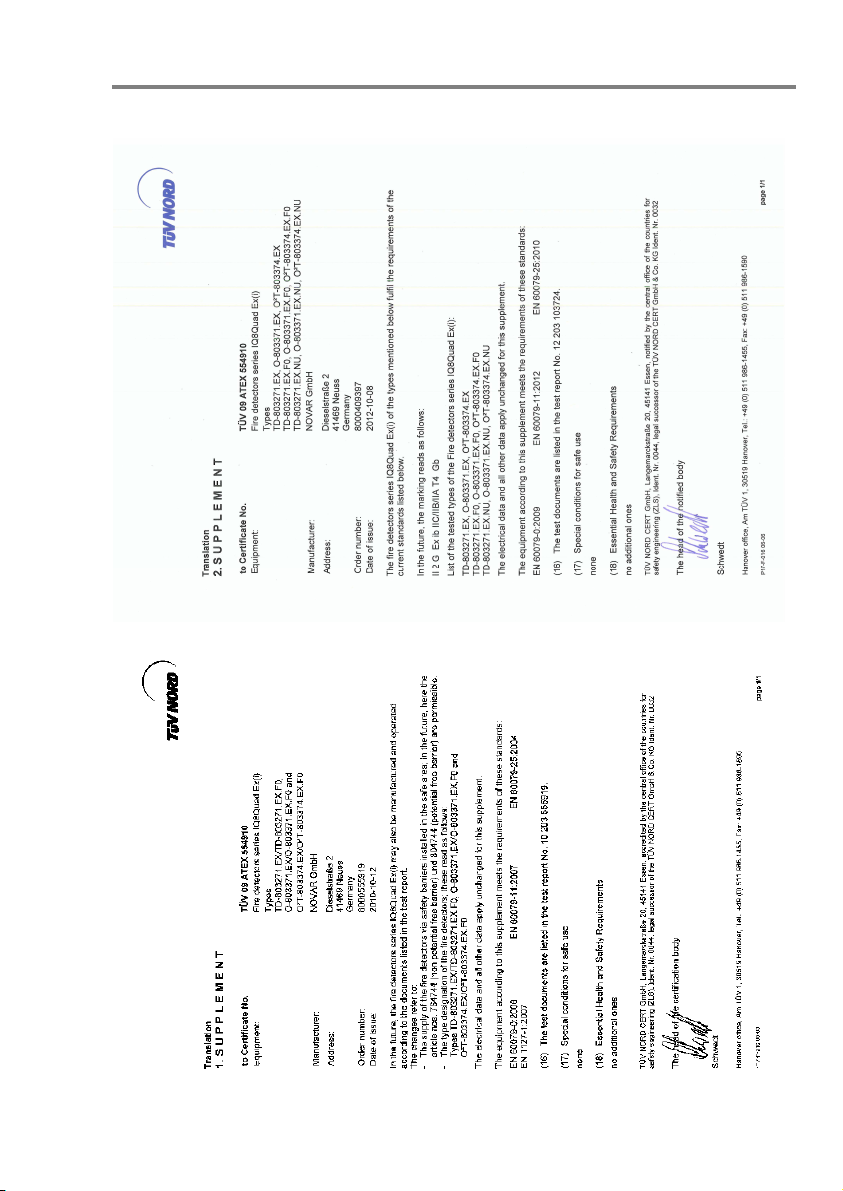

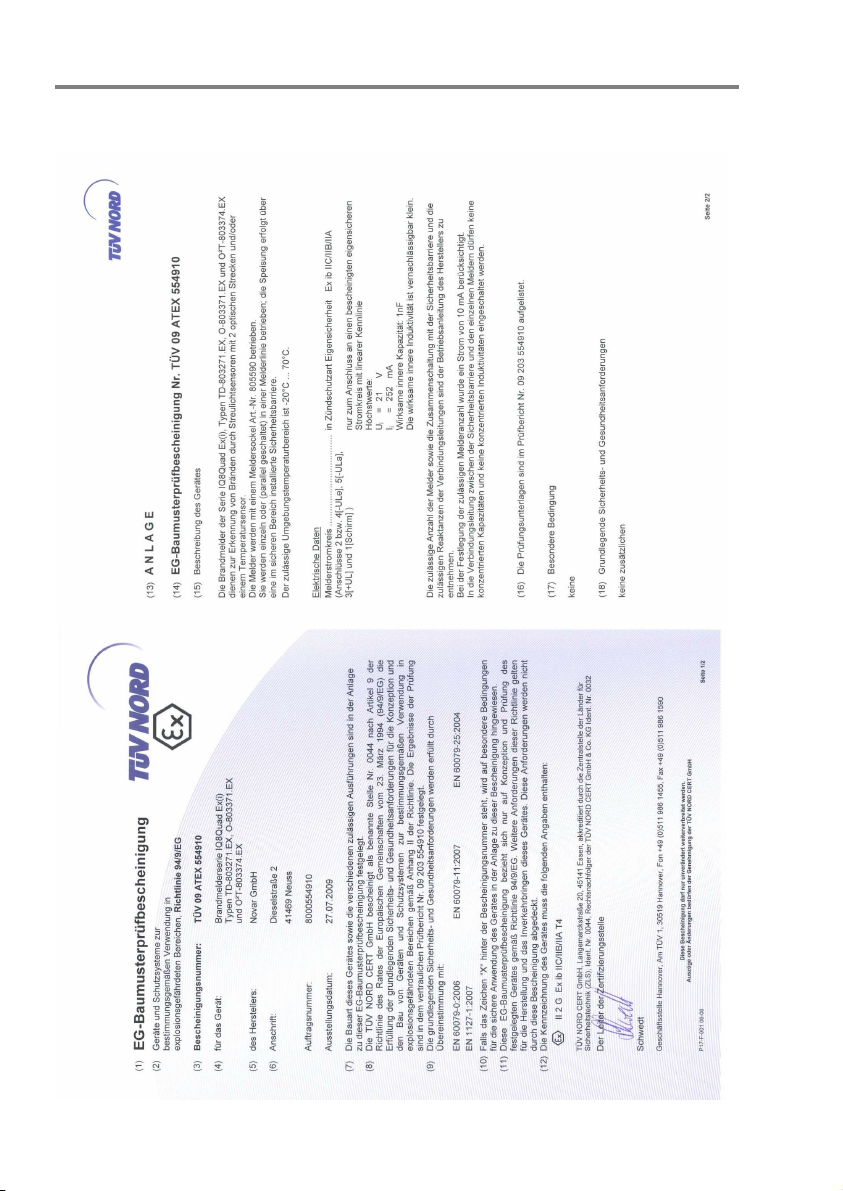

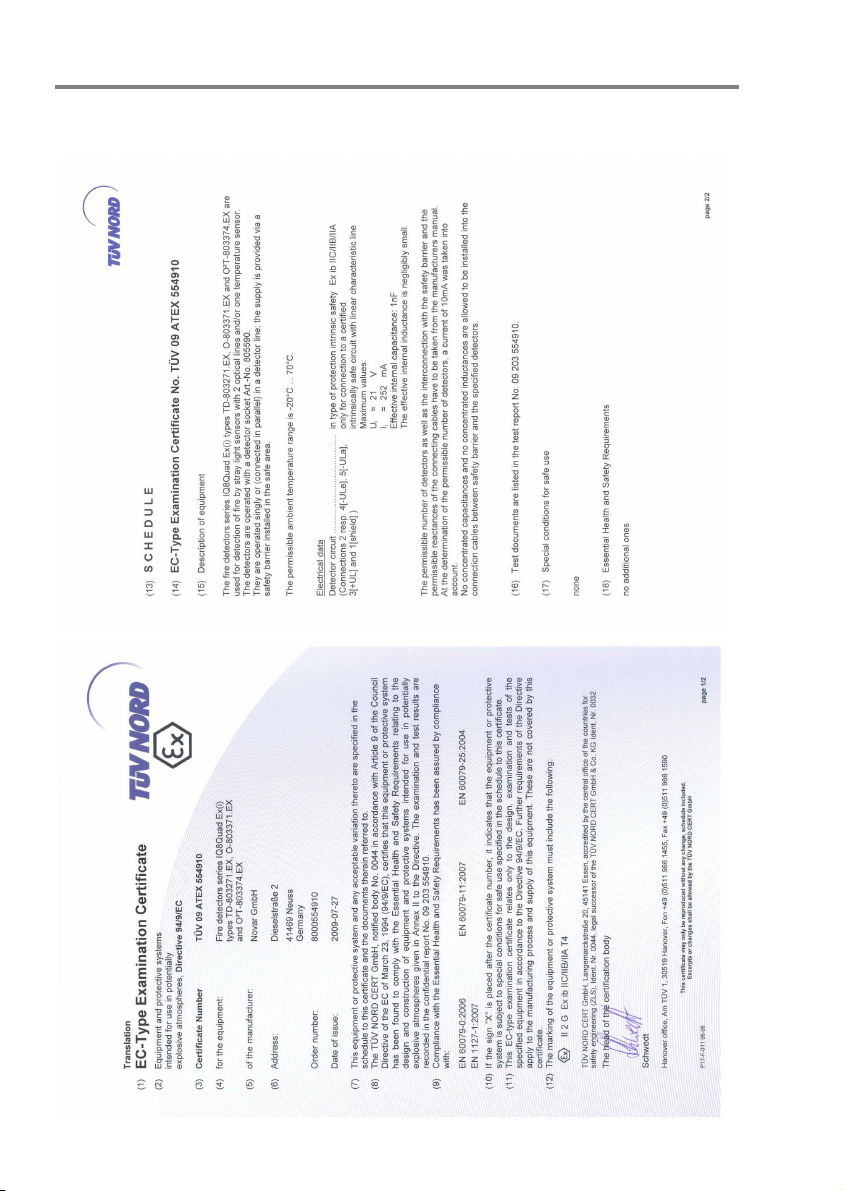

• EG-Baumusterprüfbescheinigung TÜV
Brandmelder Serie IQ8Quad Ex (i)
• EC-Type Examination Certificate TÜV
Fire detector series IQ8Quad Ex (i)

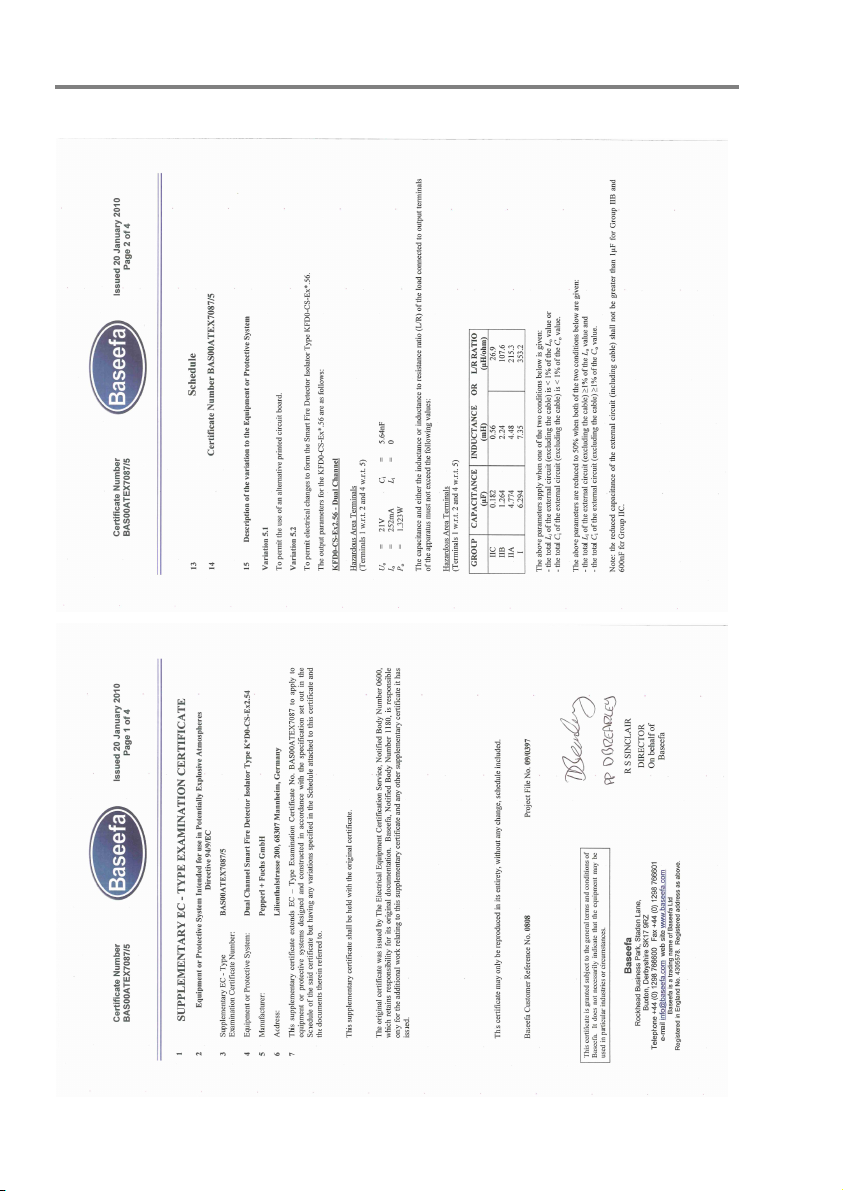

• EC-Type Examination Certificate Baseefa
Ex barrier (Part No. 764744)

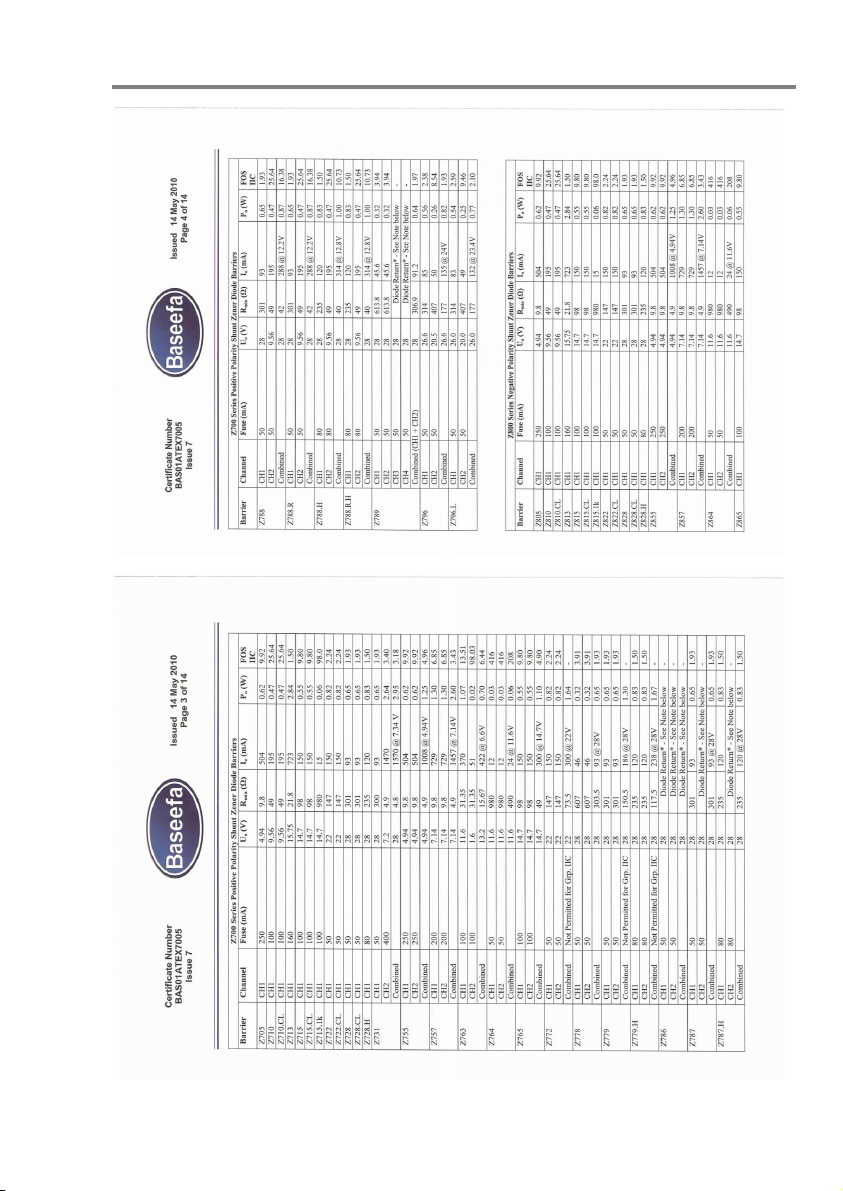

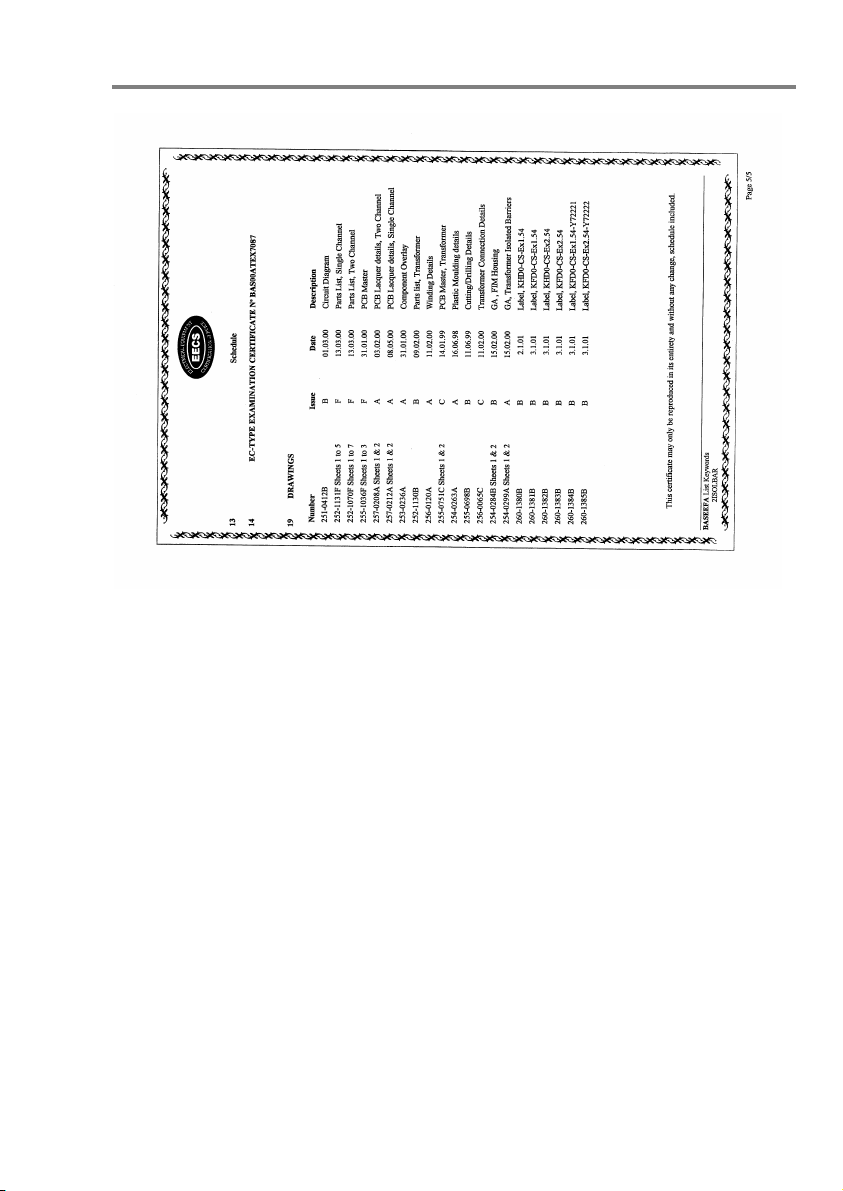

• EC-Type Examination Certificate EECS / Baseefa
Ex barrier (Part No. 804744)
Die hier aufgeführten Bescheinigungen für die Ex-Barrieren sind auszugsweise,
ohne Anspruch auf Vollständigkeit dargestellt. Die vollständigen Bescheinigungen
stehen auf der Internetseite des Herstellers www.Pepperl-Fuchs.de zur Verfügung.
Ergänzende und aktuelle Informationen
Die in dieser Dokumentation beschriebenen Leistungsmerkmale, Daten und
Produktangaben entsprechen dem Stand der Drucklegung dieses Dokumentes
(Datum siehe Deckblatt) und können durch Produktänderungen und/oder geänderte
Normen und Richtlinien bei der Projektierung, Installation und Inbetriebnahme ggf.
von den hier genannten Informationen abweichen.
Aktualisierte Informationen und Konformitätserklärungen stehen zum Abgleich auf
der Internetseite www.esser-systems.de zur Verfügung.
esserbus
®
und essernet® sind in Deutschland eingetragene Warenzeichen.
TI 798920 / 01.13 3
Automatische Brandmelder Serie IQ8Quad Ex (i)
1 Normen und Richtlinien
Bei der Errichtung und Unterhaltung von Brandmeldeanlagen sind die allgemein anerkannten
Regeln der Technik zu beachten. Von den allgemein anerkannten Regeln der Technik darf
abgewichen werden, soweit die gleiche Sicherheit auf andere Weise gewährleistet ist. Soweit
Anlagen auf Grund von Regelungen der Europäischen Gemeinschaft dem in der Gemeinschaft
gegebenen Stand der Sicherheitstechnik entsprechen müssen, ist dieser maßgebend.
In Deutschland wird die Einhaltung der allgemein anerkannten Regeln der Technik oder des in
der Europäischen Gemeinschaft gegebenen Standes der Sicherheitstechnik vermutet, wenn
die technischen Regeln des Verbandes Deutscher Elektrotechniker (VDE) beachtet worden
sind. Die Einhaltung des in der Europäischen Gemeinschaft gegebenen Standes der
Sicherheitstechnik wird ebenfalls vermutet, wenn technische Regeln einer vergleichbaren
Stelle in der Europäischen Gemeinschaft beachtet worden sind, die entsprechend der
Niederspannungsrichtlinie (2006/95/EG) Anerkennung gefunden haben. Gleiches gilt für die
Anwendung von weiteren auf das Produkt zutreffenden Richtlinien, wie z.B. EMV-Richtlinie
2004/108/EG, Bauprodukten-Richtlinie 89/106/EG und ATEX Richtlinie 94/9/EG.
Dies sind zum Beispiel:
• Normen der DIN EN 54 Reihe “Brandmeldeanlagen“.
• Normen der DIN VDE 0100 Reihe, insbesondere DIN EN 0100-410 „Errichten von
Starkstromanlagen mit Nennspannungen bis 1000 Volt“, DIN VDE 100-718, Errichten von
Niederspannungsanlagen – Anforderung für Betriebsstätten, Räume und Anlagen
besonderer Art, Bauliche Anlagen für Menschenansammlungen und DIN VDE 0105-100
„Betrieb von elektrischen Anlagen: Allgemeine Festlegungen“.
• Normen der DIN EN 62305 bzw. DIN VDE 0185-305 Reihe, insbesondere DIN VDE 0185-
305-1 „Blitzschutz: Allgemeine Grundsätze. DIN VDE 0185-305-2 „Risiko-Management“,
DIN VDE 0185-305-3 „Schutz von baulichen Anlagen und Personen“ und DIN VDE 0185305-4 „Elektrische und elektronische Systeme in baulichen Anlagen“.
• DIN VDE 0701-1 „Instandsetzung, Änderung und Prüfung elektrischer Geräte: Allgemeine
Anforderungen“.
• Normen der DlN VDE 0800 Reihe, insbesondere DIN VDE 0800-1 „Allgemeine Begriffe,
Anforderungen und Prüfungen für die Sicherheit der Anlagen und Geräte“, DIN VDE 0800-1
„Fernmeldetechnik, Erdung und Potentialausgleich“, DIN VDE 0800-174-2
„Informationstechnik - Installation von Kommunikationsverkabelung: Installationsplanung
und -praktiken In Gebäuden“.
• DIN VDE 0815 „Installationskabel und- Leitungen für Fernmelde- und
Informationsverarbeitungsanlagen“.
• Normen der DIN VDE 0833 Reihe Gefahrenmeldeanlagen für Brand, Einbruch und
Überfall, insbesondere DIN VDE 0833-1 „Allgemeine Festlegungen“, DIN VDE 0833-2
„Festlegungen für Brandmeldeanlagen (BMA)“, DIN VDE 0833-3 „Festlegungen für
Einbruch- und Überfallmeldeanlagen“ und DIN VDE 0833-4 „Festlegungen für Anlagen zur
Sprachalarmierung im Brandfall“.
• Normen der DIN VDE 0845 Reihe, insbesondere DIN VDE 0845-1 „Schutz vor
Fernmeldeanlagen gegen Blitzeinwirkungen, statische Aufladungen und Überspannungen
aus Starkstromanlagen; Maßnahmen gegen Überspannungen“.
• DIN 14675 „Brandmeldeanlagen - Aufbau und Betrieb“.
4 TI 798920 / 01.13
Automatische Brandmelder Serie IQ8Quad Ex (i)
Diese Regeln der Technik müssen innerhalb der Europäischen Gemeinschaft, die technischen
Regeln des VDE speziell in Deutschland, beachtet werden. In anderen Ländern (z.B.: USA:
NFPA und UL -Anforderungen) ist die Beachtung länderspezifischer Normen, Richtlinien und
Gesetze erforderlich.
Darüber hinaus finden, für Deutschland, die Richtlinien der VdS Schadenverhütung GmbH
(VdS) Anwendung. Dies sind zum Beispiel
• VdS 2046 Sicherheitsvorschriften für Starkstromanlagen bis 1000 Volt.
• VdS 2015 Elektrische Geräte und Anlagen Richtlinien zur Schadenverhütung.
• VdS 2095 Planung und Einbau von Brandmeldeanlagen.
• VdS 2833 Schutzmaßnahmen gegen Überspannung für Gefahrenmeldeanlagen.
• Bei bauordnungsrechtlicher Forderung die LAR (BO) der Länder beachten.
Für alle Betriebsstätten, in denen durch Gase oder Stäube eine explosionsfähige Atmosphäre
entstehen kann, ist ab 1.Juli 2003 eine grundlegende Änderung der rechtlichen Situation
eingetreten. Die europäischen Richtlinien ATEX 95 (94/9/EG) und ATEX 137 (1999/92/EG)
sind durch die Explosionsschutzverordnung (ExVo) und Betriebssicherheitsverordnung
(BetrSichV) in deutsches Recht umgesetzt worden und gelten jetzt ausschließlich.
Spezifische ATEX-relevante
Normen
• DIN VDE 0166 - Elektrische Anlagen und deren Betriebsmittel in explosivstoffgefährdeten
Bereichen.
• DIN EN 1127 - 1 - Explosionsfähige Atmosphären - Explosionsschutz.
• DIN EN 60079 - 0 (VDE 0170 - 1) - Elektrische Betriebsmittel für gasexplosionsgefährdete
Bereiche, Allgemeine Anforderungen.
• DIN EN 60079 - 10 (VDE 0165 - 101) - Elektrische Betriebsmittel für
gasexplosionsgefährdete Bereiche, Einteilung der gasexplosionsgefährdeten Bereiche.
• DIN EN 60079 - 11 (VDE 0170 - 7) - Explosionsfähige Atmosphären - Geräteschutz durch
Eigensicherheit „i“.
• DIN EN 60079 - 14 (VDE 0165 - 1) - Elektrische Betriebsmittel für
gasexplosionsgefährdete Bereiche, Elektrische Anlagen in gasexplosionsgefährdeten
Bereichen.
• DIN EN 60079 - 17 (VDE 0165 - 10) - Elektrische Betriebsmittel für
gasexplosionsgefährdete Bereiche, Prüfung und Instandhaltung elektrischer Anlagen in
gasexplosionsgefährdeten Bereichen.
• DIN EN 60079 - 25 (VDE 0170/0171 - 10-1) - Elektrische Betriebsmittel für
gasexplosionsgefährdete Bereiche -Eigensichere Systeme.
• BetrSichV (Betriebssicherheitsverordnung) - Verordnung über Sicherheit und
Gesundheitsschutz bei der Bereitstellung von Arbeitsmitteln und deren Benutzung bei der
Arbeit, über Sicherheit beim Betrieb überwachungsbedürftiger Anlagen und über die
Organisation des betrieblichen Arbeitsschutzes.
• BGR 104 (Explosionsschutz-Regeln) Regeln für Sicherheits- und Gesundheitsschutz bei
der Arbeit.
• BGR 132 Richtlinien für die Vermeidung von Zündgefahren infolge elektrostatischer
Aufladungen.
• ExVo (Explosionsschutzverordnung) Verordnung über das Inverkehrbringen von Geräten
und Schutzsystemen für explosionsgefährdete Bereiche.
1)
Auszug ohne Anspruch auf Vollständigkeit
1)
:
1)
:
TI 798920 / 01.13 5
Automatische Brandmelder Serie IQ8Quad Ex (i)
2 Automatische Brandmelder Serie IQ8Quad Ex (i)
Anwendung
Automatische punktförmige Brandmelder ohne Leitungstrenner für den Einsatz in
Ex-Bereichen.
Diese eigensicheren Brandmelder werden entweder über esserbus
Ex-Barriere (Art.-Nr. 764744) oder alternativ als Stich direkt mit der Ex-Barriere (Art.-Nr.
804744) an der Ringleitung der Brandmelderzentrale in Bereichen der Zone 1 bis
einschließlich Explosionsgruppe IIC T4, entsprechend der Gerätekategorie 2G betrieben.
Hinweise zur IP-Schutzart und zur Montage / Montageort
Die zu erzielende IP-Schutzart ist im hohen Maße von der ordnungsgemäßen
Installation / Montage des automatischen Brandmelders bzw. Meldersockels
abhängig. Die Montage des Melders und des Meldersockels darf ausschließlich in
Innenräumen erfolgen.
Die Montage im Außenbereich ist grundsätzlich nicht
Die ordnungsgemäße Installation ist sicherheitsrelevant
darauf zu achten, dass eine auf den Einsatzort (Umgebungsbedingungen)
abgestimmte IP-Schutzart realisiert wird
Die in den technischen Daten aufgeführten IP-Schutzarten beziehen sich immer
auf den Meldersockel inkl. installiertem Melder.
Bei Montage- und Demontagearbeiten von Meldern grundsätzlich die
Gruppenspannung der entsprechenden Gruppe abschalten!
Für den Zeitraum der Wartung entsprechende Umgebungsbedingungen (trocken,
sauber, gut überwacht) beachten.
Arbeiten in Ex-Bereichen, durch die sicherheitsrelevante Schutzfunktionen
Falschalarmquellen
Rauchmelder Aerosole mit sichtbaren Partikeln, wie z.B. Zigarettenrauch,
Thermomelder Sehr starke plötzliche Erwärmung, wie z.B. durch Warmluftgebläse
2)
DIN EN 60079-11: 2007 erlaubt z.B. die Schutzart IP 20 für eigensichere Betriebsmittel,
nachhaltig beeinträchtigt werden, sind grundsätzlich zu vermeiden!
Wasserdampf oder Staubablagerungen.
oder heiße Dämpfe, z.B. in Küchen oder bei Maschinen bzw. große
Temperaturschwankungen in kurzer Zeit.
welche in trockener, sauberer und gut überwachter Umgebung eingesetzt werden.
2)
.
zulässig.
®
-Koppler und die
. Daher ist unbedingt
6 TI 798920 / 01.13
Automatische Brandmelder Serie IQ8Quad Ex (i)
2.1 Sicherheitstechnische Berechnungen zu den Ex-Barrieren
(Art.-Nr. 764744 / 804744)
Die Grenzen in den Tabellen unter Beachtung folgender Hinweise unbedingt einhalten:
Im Fehlerfall wird der Melder als lineare Stromquelle betrachtet, welcher einen Strom von max.
10 mA in den eigensicheren Stromkreis einspeist. Die sich durch diesen erhöhten Strom
ergebenen Grenzbedingungen ( gem. DIN EN 60079-25) sind in den Tabellen berücksichtigt.
Tabelle 1: Ex-Barriere (Art.-Nr. 764744)
Einsatz II 2G
Melder
Serie IQ8Quad Ex (i)
mit ATEX-
Anerkennung
Ex-Gruppe Max. Melderanzahl C
IIC
IIB
IIA
7 150 nF 0,5 mH
27 180 nF 0,15 mH
27 500 nF 0,5 mH
30 6,03 µF 0,8 mH
Tabelle 2: Ex-Barriere (Art.-Nr. 804744)
Einsatz II 2G
Melder
Serie IQ8Quad Ex (i)
mit ATEX-
Anerkennung
Ex-Gruppe Max. Melderanzahl C
IIC
IIB
IIA
4 150 nF 0,5 mH
24 150 nF 0,15 mH
24 500 nF 0,5 mH
30 4,78 µF 0,4 mH
• Keine konzentrierten Kapazitäten und Induktivitäten an die eigensichere Leitung
anschalten!
• Zusätzlich Systemgrenzen in Kapitel 5 beachten!
Elektrische Kennwerte von Kabeln und Leitungen
Die elektrischen Kennwerte (C
und LC) oder (CC und LC/RC) müssen für alle verwendeten
C
Kabel und Leitungen nach folgenden Verfahren ermittelt werden:
1. Die ungünstigsten elektrischen Kennwerte, die vom Hersteller der Kabel und Leitungen
angegeben werden oder
2. Elektrische Parameter, die an einer Probe durch Messung bestimmt werden oder
3. Pauschal 200 pF/m und entweder 1 µH/m oder 30 µH/Ω, wobei auch die Zusammenschaltung von zwei oder drei Adern eines konventionellen Kabels mit oder ohne
Kabelabschirmung erfasst ist.
Die nach außen wirksame Größe L
die Kabelparameter zu berücksichtigen. C
der Melder ist vernachlässigbar klein, daher sind nur noch
i
muss mit 1 nF pro Melder und mit einmalig 5,64 nF
i
für die Ex-Barriere (Art.-Nr. 804744) berücksichtigt werden. Unter Beachtung der Tabellen 1
bzw. 2 ist die Eigensicherheit gewährleistet, wenn:
∑C
+ CC ≤ C
i
und LC ≤ L
omax
omax
Fernmeldekabel I-Y (St) Y n x 2 x 0,8 mm mit besonderer Kennzeichnung oder
Brandmeldekabel verwenden!
Durch den Anschluss der Kabelabschirmung werden die Signalleitungen gegen
Störeinflüsse geschützt.
L
omax
L
omax
omax
omax
TI 798920 / 01.13 7
Automatische Brandmelder Serie IQ8Quad Ex (i)
2.2 Wartung
Gemäß DIN VDE 0833-1 / -2, der VdS-Richtlinie 2095 und DIN EN 60079 – 17 (Prüfung und
Instandhaltung von Gas-Ex Anlagen) sowie nationalen bzw. lokalen Bestimmungen sind
Brandmeldeanlagen und deren Komponenten einmal jährlich zu warten.
Rauchmelder nur mit Rauchmeldertestgerät (Art.-Nr. 769870.20 / 805582 / 805550 / 805551)
und Prüfgas (Art.-Nr. 060430.10 / 769070 / 805552) testen!
Thermomelder nur mit Thermomeldertestgerät (Art.-Nr. 060429 / 805550 / 805551) testen!
Zur Verwendung der Testgeräte unbedingt eine Erlaubnisbescheinigung (Feuererlaubnisschein)
des Betreibers einholen.
Für den Zeitraum der Wartung sicherstellen, dass keine explosionsfähige Atmosphäre
vorhanden ist.
Beginn und Abschluss der Wartungsarbeiten dokumentieren.
• Die Testgeräte sind nicht
• Die Isolation zwischen Leitern und Kabelabschirmung muss eine
Isolationsprüfung von 500 V DC bestehen.
• Bei Anschluss der Kabelabschirmung im Meldersockel beachten, dass keine
Luft- und Kriechstrecken durch blanke Leiterenden verkleinert werden!
• Kabel-Litze grundsätzlich mit Adernendhülsen sichern!
für den Einsatz in Ex-Bereichen zugelassen!
8 TI 798920 / 01.13
Automatische Brandmelder Serie IQ8Quad Ex (i)
2.3 Technische Daten
Allgemeine Melderdaten gemäß ATEX
Max. Eingangsspannung (U
Max. Eingangsstrom (I
Max. Ausgangsstrom (I
Max. innere Kapazität (C
Umgebungstemperatur (T
Nummer der
Baumusterprüfbescheinigung : TÜV 09 ATEX 554910
Kategorie : II 2G (mit Ex-Barriere Art.-Nr. 764744 und 804744)
Ex-Schutz : Ex ib IIC T4 Gb
Melderkennzeichnung gemäß ATEX
) : 21 V DC
i
) : 252 mA
i
) : 10 mA
o
) : 1 nF
i
) : - 20 °C bis + 70 °C 3)
a

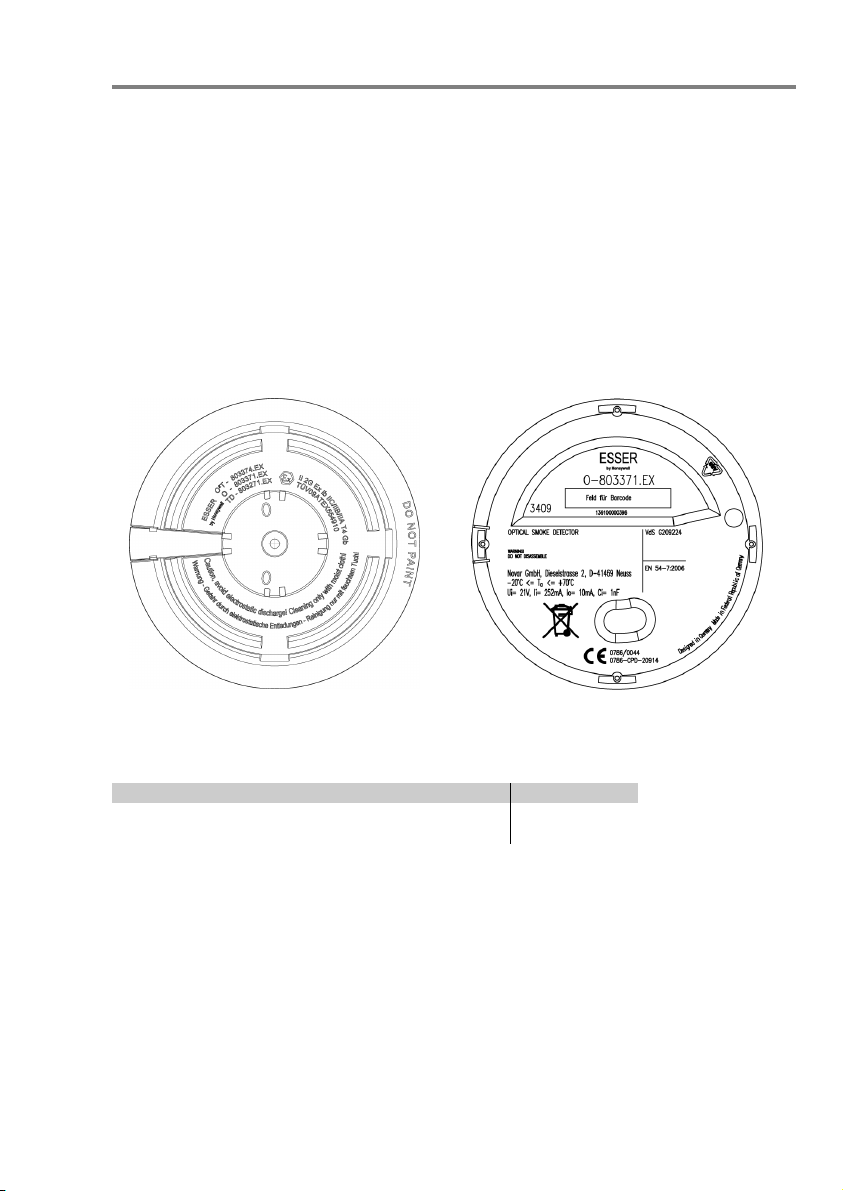

Abb. 1: Kennzeichnungsbeispiel
Î
IQ8Quad Ex (i) 803371.EX
Allgemeine Melderdaten
Betriebsspannung: : 8 V DC bis 42 V DC
Sensortyp Thermo*1 Rauch*2
Überwachungsfläche : max. 30 m² max. 110 m²
Überwachungshöhe : max. 7,5 m max. 12 m
Alarmanzeige : rote LED, blinkend
Luftgeschwindigkeit : 0 bis 25,4 m/s
Lagertemperatur : -25 °C bis +75 °C
Luftfeuchte :
≤ 95 % rel. Feuchte (ohne Betauung)
Schutzart : IP 43 (mit Sockel + Option)
Material : ABS
Farbe : weiß (ähnlich RAL 9010)
Gewicht : ca. 110 g
Maße (mit Sockel) : Ø 117 mm, H = 62 mm
3)
Umgebungstemperatur gem. ATEX
TI 798920 / 01.13 9
Automatische Brandmelder Serie IQ8Quad Ex (i)
Spezifische Melderdaten
Thermodifferentialmelder 803271.EX
Ruhestrom @ 19 V DC : 40 μA
Ruhestrom @ BMZ
: 0,16 mA @ 27,5 V / 0,22 mA @ 42 V
Akku
Anwendungstemperatur : -20 °C bis +50 °C
Spezifikation : EN 54-5A1R : 2000 / A1 : 2002
VdS-Anerkennung : G 209223
CE-Zertifikat : 0786 - CPD - 20913
Optischer Rauchmelder 803371.EX
Ruhestrom @ 19 V DC : 50 μA
Ruhestrom @ BMZ
: 0,20 mA @ 27,5 V / 0,28 mA @ 42 V
Akku
Anwendungstemperatur : -20 °C bis +70 °C
Spezifikation : EN 54-7 : 2006
VdS-Anerkennung : G 209224
CE-Zertifikat : 0786 - CPD - 20914
2
O
T-Multisensormelder 803374.EX *2 / 803374.EX.F0 *2 / 803374.EX.NU *2
Ruhestrom @ 19 V DC : 60 μA
Ruhestrom @ BMZ
: 0,23 mA @ 27,5 V / 0,33 mA @ 42 V
Akku
Anwendungstemperatur : -20 °C bis +65 °C
Spezifikation : EN 54-7 : 2006 / -5 B : 2000 / A1 : 2002
VdS-Anerkennung : G 209225
CE-Zertifikat : 0786 - CPD - 20915 / 0786 - CPD - 20985
• Alle Angaben beziehen sich auf eine Anwendungstemperatur von 25 °C.
• Die Ermittlung der erforderlichen BMZ-Notstromkapazität erfolgt über die
Programmmiersoftware tools 8000 bzw. über die Berechnung unter www.essersystems.de.
CE-Kennzeichnung gemäß Bauproduktenrichtlinie (BPR)
*1
/ 803271.EX.F0 *1 / 803271.EX.NU *1
4)
*2
/ 803371.EX.F0
*2
/ 803371.EX.NU *2
4)
4)
5)
, CEA 4021
4)
Anwendungstemperatur der Brandmeldertypen zur spezifischen Planung und Projektierung.
5)
Außer "80337x.EX.F0" und "80337x.EX.NU"
10 TI 798920 / 01.13
Automatische Brandmelder Serie IQ8Quad Ex (i)
3 Meldersockel für automatische Brandmelder
Serie IQ8Quad Ex (i)
Anwendung
Meldersockel für den Einsatz in Ex-Bereichen zur Aufnahme von automatischen Brandmeldern
Serie IQ8Quad Ex (i).
Montage
Die Brandmelder werden direkt in den Meldersockel (Art.-Nr. 805590, 805590.NU) eingesetzt.
Art.-Nr. Zubehör
805570 IP 43 Schutz für IQ8Quad Meldersockel, flache Bauform
805571 uP-Gehäuse für IQ8Quad Meldersockel
805572
805573 IP 43 Schutz für IQ8Quad Meldersockel, tiefe Bauform
805574 Abdeckring inkl. Befestigungsösen
805576
Technische Daten
Umgebungstemperatur : -20 °C bis +70 °C
Lagertemperatur : -25 °C bis +75 °C
Luftfeuchte : ≤ 95 % rel. Feuchte (ohne Betauung)
Schutzart : IP 43 (mit Melder und Option 805570 oder 805572 oder 805573)
Material : ABS
Farbe : weiß (ähnlich RAL 9010)
Gewicht : ca. 60 g
Maße (mit Melder) : Ø 117 mm, H = 62 mm
IP 43 Feuchtraum Sockeladapter aP für IQ8Quad Meldersockel
inkl. drei einsetzbaren Kabelverschraubungen
Beschriftungsfeld für IQ8Quad Meldersockel
z.B. zur Kennzeichnung der Gruppen-/ Meldernummer
TI 798920 / 01.13 11
Automatische Brandmelder Serie IQ8Quad Ex (i)
4 Ex-Barrieren zur Anschaltung der Brandmelder Serie
IQ8Quad Ex (i)
Anwendung
Die Ex-Barrieren (Art.-Nr. 764744-Zenerbarrieren, nicht potentialfrei) und (Art.-Nr. 804744potentialfrei) werden zur Installation von Ex (i) Gruppen in Verbindung mit Brandmeldern Serie
IQ8Quad Ex (i) eingesetzt. Die Barrieren trennen eigensichere und nicht eigensichere
Stromkreise vor dem zu überwachenden explosionsgefährdeten Bereich (Ex- Bereich).
Art.-Nr. Zubehör
764752 Gehäuse (IP 66) für max. 10 Barrieren (Art.-Nr. 764744) bzw. 8 Barrieren
764754 Kabelverschraubung (blau) für Gehäuse (Art.-Nr. 764752)
764745 Isolations- und Montageblock für Barriere (Art.-Nr. 764744),
4.1 Montagehinweise
(Art.-Nr. 804744) inkl. Potentialausgleichs-Anschlussklemmen
erforderlich, wenn der Potentialausgleich nicht
• An diese Barrieren dürfen - abhängig von der verwendeten Installationsleitung
sowie den Randbedingungen im Ex-Bereich der Zone 1 - jeweils Gruppen mit
Brandmeldern Serie IQ8Quad Ex (i) angeschaltet werden.
• Max. Melderanzahl an der BMZ IQ8Control / FlexES control Î max. 8 Brand-
melder pro Gruppe an einer Ex-Barriere (Art.-Nr. 764744).
• Max. Melderanzahl an der BMZ IQ8Control / FlexES control Î max. 10 Brand-
melder pro Ex-Stichleitung an einer Ex-Barriere (Art.-Nr. 804744).
über die C-Schiene erfolgt
• Kategorie-, Gruppen- und Temperaturklasseneinteilungen beachten.
• Systemgrenzen, maximale Melderanzahl und Kabelparameter berücksichtigen.
• Installations- und Betriebsanleitungen der automatischen Brandmelder und
Brandmeldersockel beachten.
• Fernmeldekabel I-Y (St) Y n x 2 x 0,8 mm mit besonderer Kennzeichnung oder
Brandmeldekabel verwenden! Durch den Anschluss der Kabelabschirmung werden die
Signalleitungen gegen Störeinflüsse geschützt.
• Umgebungs- bzw. Anwendungstemperatur der eingesetzten Meldertypen beachten.
• Die Montage der automatischen Brandmelder bzw. der Meldersockel ist in Bereichen mit
Benzol-, Essigsäure- und Esterhaltiger Atmosphäre nicht zulässig, da die ABS-KunststoffGehäuse nicht
• Sicherer und eigensicherer Bereich werden durch die Ex-Barriere (Art.-Nr. 804744)
galvanisch voneinander getrennt, daher ist ein Anschluss an die Potentialausgleichschiene
(PAS) nicht erforderlich.
• Die Kabelabschirmung aus dem eigensicheren Bereich an die PAS des jeweiligen
Ex-Bereiches anschließen.
gegen diese Stoffe beständig sind.
12 TI 798920 / 01.13
Automatische Brandmelder Serie IQ8Quad Ex (i)
• Die Ex-Barriere (Art.-Nr. 764744) muss
Ex-Bereiches angeschlossen werden. Die hierzu erforderliche Anschlussleitung muss den
Anforderungen des Installationsbereiches sowie den Mindestanforderungen der DIN VDE
0165 – 1 bzw. DIN VDE 60079 – 14 entsprechen:
Kabelquerschnitt min. 2 x 1,5 mm² Cu
Kabelquerschnitt 1 x 4 mm² Cu
In eigensicheren Stromkreisen müssen gem. DIN EN 60070-14 die Erdungsklemmen von
Ex-Barrieren ohne galvanische Trennung (z.B. Zener-Barrieren):
1. Auf dem kürzest möglichen Weg an das Potentialausgleichsystem angeschlossen werden
oder
2. Bei Systemen, an einem Erdungspunkt mit hoher Zuverlässigkeit so angeschlossen
werden, dass die Impedanz vom Anschlusspunkt bis zum Erdpunkt des
Starkstromsystems weniger als 1 Ω beträgt. Das kann durch Anschluss an eine
Schaltraum-Erdungsschiene oder durch Verwendung gesonderter Staberder erreicht
werden. Der verwendete Leiter muss isoliert sein, um der Beeinträchtigung der Erdung
durch Fehlerströme vorzubeugen, die in Metallteilen fließen, mit denen der Leiter in
Berührung kommen könnte (z. B. Schalttafelrahmen usw.). An Stellen mit großer
Beschädigungsgefahr muss er auch mechanisch geschützt sein.
• Alle Erdungspotentiale müssen identisch sein.
Ggf. ist ein zusätzlicher Potentialausgleich erforderlich.
• Geeignete Maßnahmen zum Schutz vor elektrostatischer Aufladung treffen.
• Die Betriebsart Zweimeldungsabhängigkeit Typ A mit Brandmeldern Serie IQ8Quad Ex (i)
ist mit diesen Komponenten bzw. dieser Anschaltung (Abb. 1) bei Verwendung der
Ex-Barriere (Art.-Nr. 764744) nicht
an die Potentialausgleichschiene (PAS) des
oder alternativ
möglich.
TI 798920 / 01.13 13
Automatische Brandmelder Serie IQ8Quad Ex (i)
Technische Daten
Art.-Nr. 764744 6) Art.-Nr. 804744
Zulassung : BAS 01 ATEX 7005 BAS 00 ATEX 7087
Ex-Schutz
:
Baumusternummer : Z 969 KFD0-CS-Ex1.56
Nennspannung : UN = 19,24 V UN = 42 V
Max. innere Kapazität
(außen wirksam) -- C
Gesamt-Innenwiderstand
: R
Max. Spannung im Ex (i)
Stromkreis : U
Max. Kurzschlussstrom im
Ex (i) Stromkreis : I
Max. Ausgangsleistung im
Ex (i) Stromkreis : P
Max. Kapazität im Ex (i)
:
Stromkreis
Max. Induktivität im Ex (i)
Stromkreis : II C / L
Max. Kapazität im Ex (i)
Stromkreis : -- IIB / C
Max. Induktivität im Ex (i)
Stromkreis : -- IIB / L
Max. Kapazität im Ex (i)
Stromkreis : -- IIA / C
Max. Induktivität im Ex (i)
Stromkreis : -- IIA / L
Max. Spannung im nicht
Ex (i) Stromkreis : Um = 250 V Um = 253 V
Sicherung : 80 mA -Lastfaktor : -- 3
Umgebungstemperatur : - 20°C bis + 60°C
Einbaubar in Gehäuse mit
mind. Schutzart : IP 20
Gewicht : ca. 150 g ca. 100 g
Maße (B x H x T)
:
VdS-Anerkennung : -- G 210047
CE-Zertifikat : -- 0786-CPD-20961
6)
Die angegebenen Daten gelten für den seriellen Betrieb der Ex-Barriere (Art.-Nr. 764744)
ohne Erdpotentialverbindung des angeschalteten Potentials.
Für den Betrieb der Ex-Brandmelder sind ausschließlich die Tabellen in Kapitel 2
maßgeblich.
II (1) G [Ex ia] IIC II (1) G [Ex ia Ga] IIC
= 5,64 nF
i
= 86,13 Ω --
i
= 19,24 V U0 = 21 V
0
= 224 mA I0 = 252 mA
0
= 1,08 W P0 = 1,323 W
0
II C / C
= 250 nF IIC / C0 = 182 nF
0
= 650 µH IIC / L0 = 560 µH
0
= 1,264 µF
0
= 2,24 mH
0
= 4,774 µF
0
= 7,35 mH
0
12,5 x 110 x 115 mm 20 x 107 x 115 mm
14 TI 798920 / 01.13
Automatische Brandmelder Serie IQ8Quad Ex (i)
5 Anschaltung Ex-Barrieren
5.1 Ex-Barriere (Art.-Nr. 764744)
Mit dem IQ8Quad Meldersockel (Art.-Nr. 805590, 805590.NU) können Brandmelder der
Serie IQ8Quad Ex (i) mit Ex-Barriere (Art.-Nr. 764744) über den esserbus
(Art.-Nr. 808613.xx) an die BMZ IQ8Control / FlexES control angeschaltet werden.
Systemgrenzen
• Leitungslänge einer Gruppe Î max. 300 m
(Gesamtleitungslänge ab den Anschlussklemmen der Meldergruppe).
• Möglichst nah vor dem zu überwachenden Ex-Bereich (Zone 1) die Barriere
(Art.-Nr. 764744), z.B. in ein Gehäuse (Art.-Nr. 764752) oder an anderen
geeigneten Installationsorten montieren. Die Erdung der Barriere muss an dem
Potentialausgleich (PAS) des Ex-Bereiches erfolgen.
• Melderanzahl Î max. 8 Brandmelder pro Gruppe.
Ex-Barriere / Ex barrier
(Art.-Nr. / Part No. 764744)
®
-Koppler
Abb. 2: Prinzipschaltung der Standardgruppen mit Ex-Barrieren (Art.-Nr. 764744)
TI 798920 / 01.13 15
Automatische Brandmelder Serie IQ8Quad Ex (i)
Beispiel
Sicherer Bereich
Ex-Bereich Zone 1
Ext. Netzteil
GND
+ 12 V DC
esserbus®-Koppler
(Art.-Nr. 808613.20)
GND
+ 12 V DC
Gn Gn +
7
5
8
Ex-Barriere
(Art.-Nr. 764744)
Gehäuse
(Art.-Nr. 764752)
Anschlussleitung Potent ialalausgleichsschiene (PAS): min. 2 x 1,5 mm² Cu oder 1 x 4 mm² Cu
805590 (Standard) 805590 (Standard)
1
OUT5
EP6
EM2
IN4
C3
EP6
1
OUT5
PAS
Ex-Bereich
2
4
1
EM2
IN4
C3
805590 (Standard)
OUT5
IN4
C3
Abb. 3: Anschaltung der Ex-Barriere (Art.-Nr. 764744)
Zubehör: Je nach Kopplertyp ELO-Z (Art.-Nr. 808625) oder Widerstand 10 kΩ ± 5 %
(P
mind. 250 mW, RTh max. 300 K/W, Kohleschicht oder Metallfilm)
70
Die Koppler werden galvanisch getrennt (vom Potential der BMZ) über ein
externes Netzteil bzw. über den Spannungskonverter (Art.-Nr. 781336) mit
12 V DC betrieben.
Eine 24 V DC - Spannungsversorgung ist nicht
zulässig!
1
EP6
EM2
EOL-Z
16 TI 798920 / 01.13
Automatische Brandmelder Serie IQ8Quad Ex (i)
5.2 Ex-Barriere (Art.-Nr. 804744)
Mit dem Meldersockel (Art.-Nr. 805590, 805590.NU) können Brandmelder der Serie IQ8Quad
Ex (i) über die Ex-Barriere (Art.-Nr. 804744) als Stich an eine esserbus
Ringleitung der BMZ 800x / IQ8Control / FlexES control sowie an den Gruppen der
Löschmittel-Ansteuereinrichtung 8010 Serie 3 und 4 angeschaltet werden.
Systemgrenzen
• Möglichst nah vor dem zu überwachenden Ex-Bereich (Zone 1) die Barriere
(Art.-Nr. 804744) in dem Gehäuse (Art.-Nr. 764752) montieren.
• Melderanzahl Î max. 10 Brandmelder pro Ex-Barriere.
• Max. 4 Ex-Barrieren pro Ringleitung.
• Zwischen zwei Ex-Barrieren mindestens einen esserbus
Trenner installieren.
• Leitungslänge pro Ringleitung Î max. 3500 m (= Gesamtlänge).
• Für jede Ex-Barriere müssen 300 m Leitungslänge abgezogen werden.
• Leitungslänge (Stich) im Ex-Bereich pro Ex-Barriere Î max. 400 m.
• Lastfaktor 3 pro Ex-Barriere.
(Kalkulationsprogramm für Lastfaktoren beachten).
Beispiel
Gesamtlänge
Ringleitung
Ex-
Barriere 1
Ex-
Bereich 1
Ex-
Barriere 2
Bereich 2
3500 m - 300 m - 100 m - 300 m - 50 m = 2750 m
®
-Teilnehmer mit
Ex-
®
/ esserbus®-PLus
restliche
Gesamtlänge
Ex-Barriere / Ex barrier
(Art.-Nr. / Part No. 804744)
Abb. 4: Prinzipanschaltung der Ex-Barriere (Art.-Nr. 804744)
TI 798920 / 01.13 17
Automatische Brandmelder Serie IQ8Quad Ex (i)

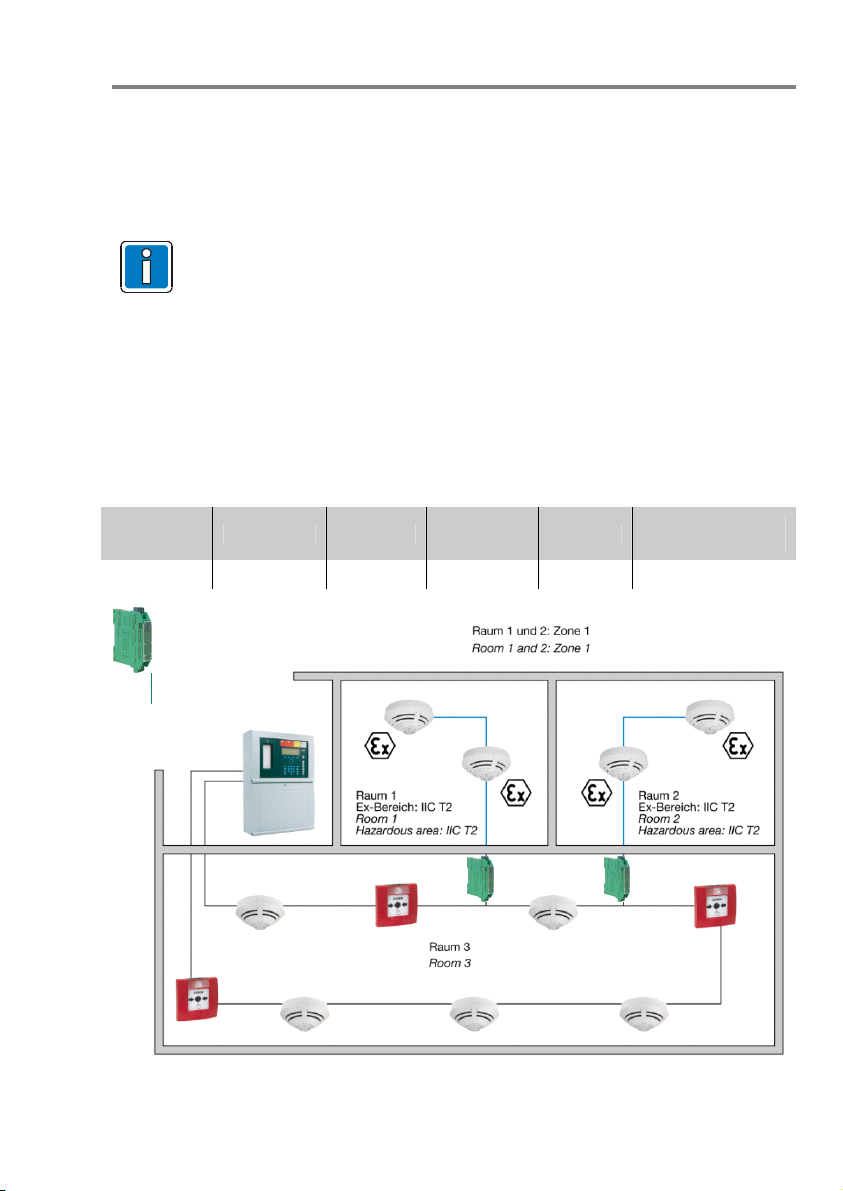

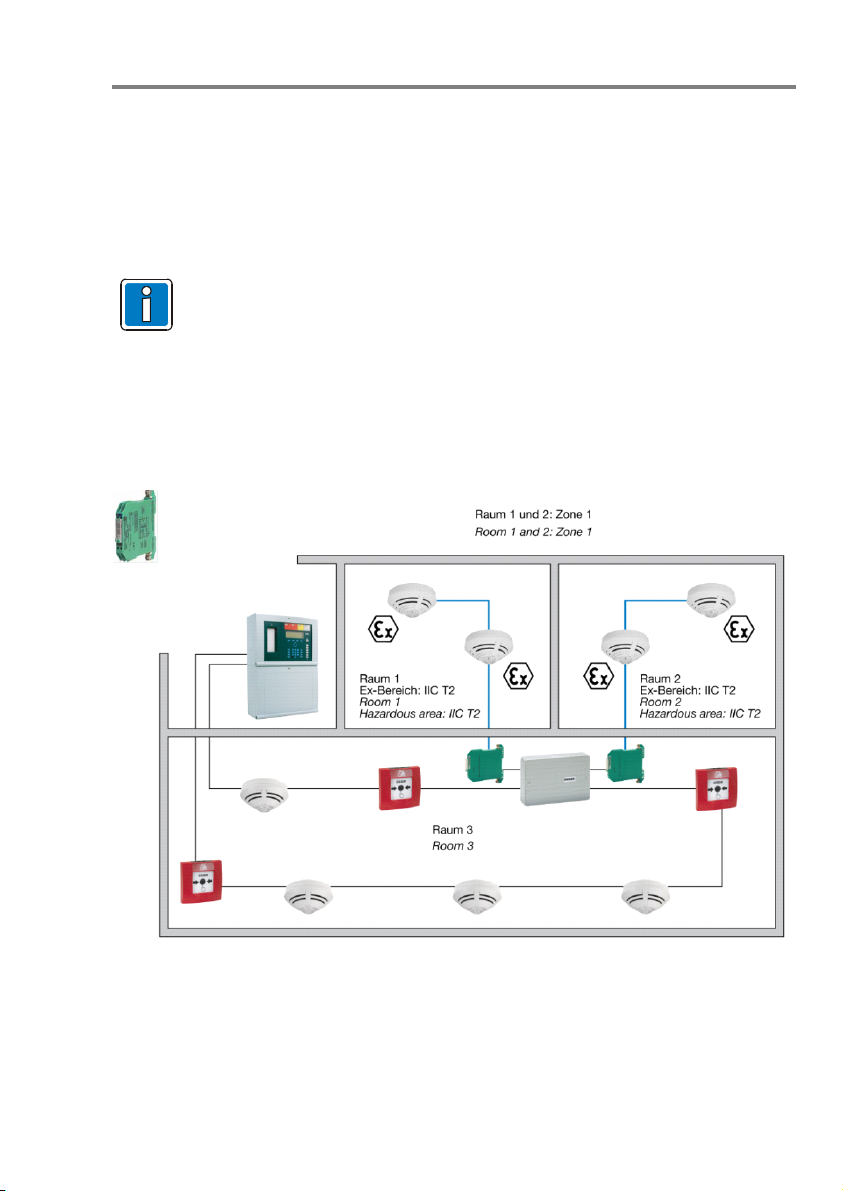

Abb. 5: Systemübersicht mit Ex-Barriere (Art.-Nr. 804744)
Beispiel

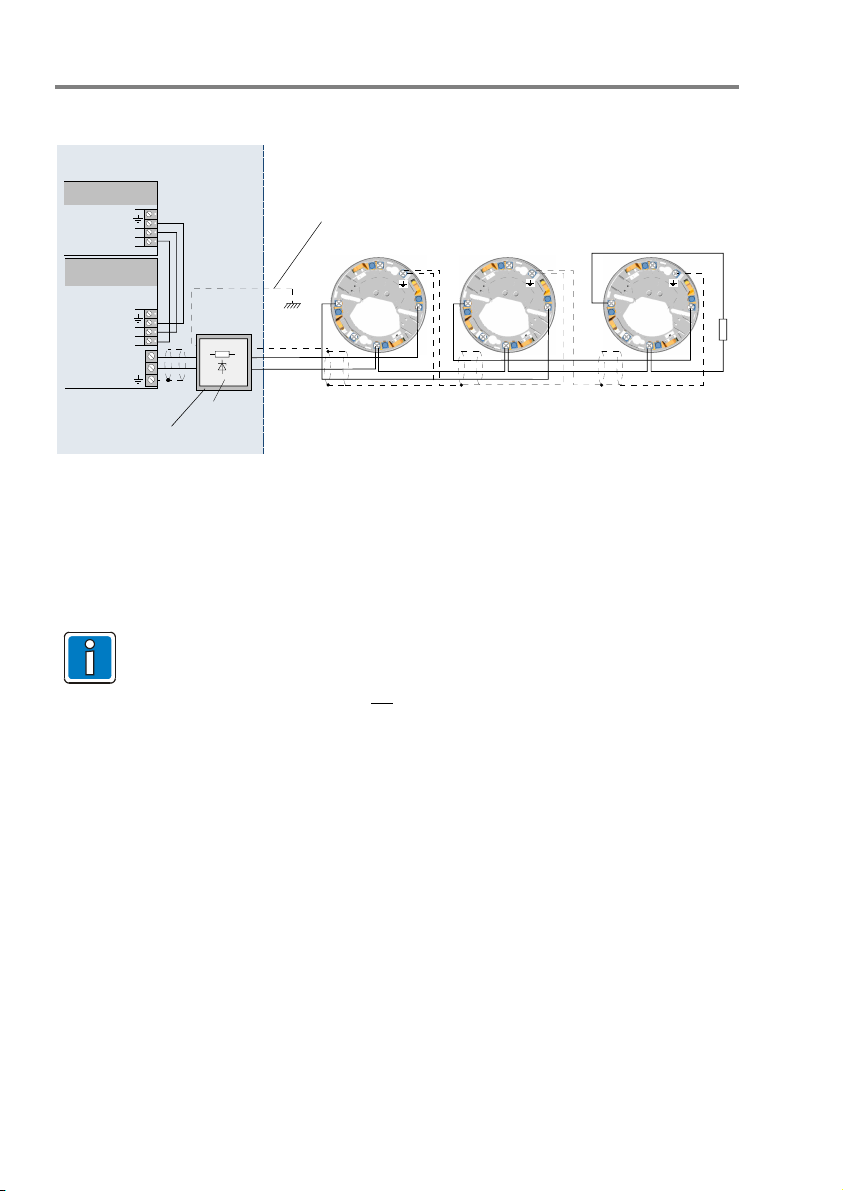

Abb. 6: Anschaltung der Ex-Barriere (Art.-Nr. 804744)
18 TI 798920 / 01.13
Technical Information
Automatic fire detectors series IQ8Quad Ex (i)
and Ex barriers
798920
01.2013 / AA
G 209223
G 209224
G 209225
G 210047
GB
Technical changes reserved!
© 2013 Honeywell International Inc.
Automatic fire detectors series IQ8Quad Ex (i)
Intended purpose
This product may only be used for the applications outlined in the catalogue and in the
technical description, and only in conjunction with the recommended and approved external
devices and components.
Warning
In order to ensure correct and safe operation of the product, all guidelines concerning its
transport, storage, installation, and mounting must be observed. This includes the necessary
care in operating the product.
Safety-related user information
This manual includes all information required for the proper use of the products described.
The term 'qualified personnel' in the context of the safety information included in this manual or
on the product itself designates:
• project engineers who are familiar with the safety guidelines concerning fire alarm and
extinguishing systems.
• trained service engineers who are familiar with the components of fire alarm and
extinguishing systems and the information on their operation as included in this manual.
• trained installation or service personnel with the necessary qualification for carrying out
repairs on fire alarm and extinguishing systems or who are authorised to operate, ground
and label electrical circuits and/or safety equipment/systems.
Safety warnings
The following information is given in the interest of personal safety and to prevent damage to
the product described in this manual and all equipment connected to it.
Safety information and warnings for the prevention of dangers putting at risk the life and health
of user and maintenance personnel as well as causing damage to the equipment itself are
marked by the following pictograms. Within the context of this manual, these pictograms have
the following meanings:
Designates risks for man and/or machine. Non-compliance will create risks to man
and/or machine. The level of risk is indicated by the word of warning.
Important information on a topic or a procedure and other important information!
Observe configuration and commissioning information in accordance to the national
§
and local requirements.
Dismantling
In accordance with Directive 2002/96/EG (WEEE), after being dismantled, electrical
and electronic equipment is taken back by the manufacturer for proper disposal.
20 TI 798920 / 01.13
Automatic fire detectors series IQ8Quad Ex (i)
Table of contents Page
Standards and guidelines ...................................................................................................................22
6
7 Automatic fire detector series IQ8Quad Ex (i)...................................................................................24
7.1 Safety related calculation for Ex barrier (Part No. 764744 / 804744)...................................25
7.2 Maintenance..............................................................................................................................26
7.3 Specifications.............................................................................................................................27
8 Detector bases for automatic fire detectors series IQ8Quad Ex (i)................................................29
9 Ex barriers for fire detectors series IQ8Quad Ex (i) ..........................................................................30
9.1 Mounting information ................................................................................................................30
10 Wiring Ex barriers ...........................................................................................................................33
10.1 Wiring Ex barriers (Part No. 764744) .................................................................................33
10.2 Wiring Ex barriers (Part No. 804744) .................................................................................35
9 Appendix............................................................................................................................ 37
• EG-Konformitätserklärungen / EC-Declarations of Conformity
• Brandmelder Serie IQ8Quad Ex (i) / Fire detector series IQ8Quad Ex (i)
• Ex-Barrieren / Ex barriers (Art.-Nr. / Part No. 764744 und 804744)
• EG-Baumusterprüfbescheinigung TÜV
Brandmelder Serie IQ8Quad Ex (i)
• EC-Type Examination Certificate TÜV
Fire detector series IQ8Quad Ex (i)
• EC-Type Examination Certificate Baseefa
Ex barrier (Part No. 764744)
• EC-Type Examination Certificate EECS / Baseefa
Ex barrier (Part No. 804744)
This list of certificates for the Ex barrier is an excerpt only and is not guaranteed to
be either complete or exhaustive. The full list of certificates can be viewed on the
manufacturer's website at www.Pepperl-Fuchs.de.
Additional and updated Information
The described features, specifications and product related information in this
manual correspond to the date of issue (refer to date on the front page) and may
differ due to modifications and/or amended standards and regulations of the
system design, installation and commissioning.
Updated information and declaration of conformity are available for comparison on
the www.esser-systems.de homepage.
esserbus
®
and essernet® are registered trademarks in Germany.
TI 798920 / 01.13 21
Automatic fire detectors series IQ8Quad Ex (i)
6 Standards and guidelines
The general technical rules must be observed when installing fire alarm systems. Any deviation
from those rules is only admissible if the same degree of safety can be ensured with different
means. Installations within the European Community are primarily subject to all EU regulations
defining the current standards for security systems.
In Germany, systems are considered to be in compliance with the general technical rules or
the standards of the EU for security systems if they meet the technical guidelines of the VDE
(Verband Deutscher Elektrotechniker, Association of German Electrical Engineers). They may
also be considered to be in compliance with the standards of the EU for security systems if
they meet the technical guidelines of another comparable institution within the European
Community which have been accepted in accordance with directive on low-voltage systems
(2006/95/EG). The same must be applied for all applications of additional, product relating
guidelines, e.g. EMI-Guideline 2004/108/EG, the Construction Products Directive (CPD)
89/106/EG and ATEX Directive 94/9/EG.
These are examples:
• Standards of the DIN EN 54 “Fire alarm systems“.
• Standards of the DIN VDE 0100 issue, particulary DIN EN 0100-410 „Installation of high-
voltage sytems with rated voltage up to 1000 V“, DIN VDE 100-718, Install low voltage
systems – Requirements for sites, rooms and special systems and DIN VDE 0105-100
„Operation of electrical system: General commitments“.
• Standards of the DIN EN 62305 or DIN VDE 0185-305 issue, particulary DIN VDE 0185-
305-1 „Lightning protection: General standards. DIN VDE 0185-305-2 „RiskManagement“, DIN VDE 0185-305-3 „Protection of buildings and persons“ and DIN VDE
0185-305-4 „Eletrical and electronic systems in buildings“.
• DIN VDE 0701-1 „Maintenance, Modification and Test of electrical devices: General
commitments“.
• Standards of the DlN VDE 0800 issue, particulary DIN VDE 0800-1 „General
commitments, Requirements and Tests for system security“, DIN VDE 0800-1
„Communication systems, Earthing and potential compensation“, DIN VDE 0800-174-2
.Information systems – design and installation of communication cabling in buildings“.
• DIN VDE 0815 „Cables for communication and information systems“.
• Standards of the DIN VDE 0833 issue Hazard alarm systems for Fire, Intruder and Hold-
up, particulary DIN VDE 0833-1 „General commitments“, DIN VDE 0833-2 „Commitments
for fire alarm systems (FAS)“, DIN VDE 0833-3 „Commitments for Intruder and Hold-up
systems“ and DIN VDE 0833-4 „Commitments for Voice alarm systems within fire
protection“.
• Standards of the DIN VDE 0845 issue, particulary DIN VDE 0845-1 „Protection of
Communication systems against Lightning, electrostatic charge and overvoltage from highvoltage systems; Actions to avoid over-voltage“.
• DIN 14675 Fire alarm systems – Design and Commissioning.
22 TI 798920 / 01.13
Automatic fire detectors series IQ8Quad Ex (i)
These technical guidelines must be observed within the European Community. The VDE
guidelines must be observed within Germany. In other countries (e.g. U.S.A.: NFPA and UL
requirements), the relevant national standards, guidelines and legislation must be observed.
In addition to the above, the guidelines of the German VdS Schadenverhütung GmbH (VdS)
may apply for systems installed in Germany. These are examples
• VdS 2046 Safety rules for electrical power systems with voltages up to 1000 V
• VdS 2015 Electrical appliances and systems – rules for damage prevention
• VdS 2095 Design and installation of fire alarm systems
• VdS 2833 Overvoltage protection measures for Hazard Alarm Systems
• Always observe national and local building law requirements and regulations (building
regulations).
In all industrial premises where an explosive atmosphere may be present due to gas or dust,
the regulations by law are modified since 1.July 2003. The European Guideline 95 (94/9/EG)
and ATEX 137 (1999/92/EG) turned to valid law in Germany (Implemented in German decree
ExVo and BetrSichV).
Special ATEX standards
1)
:
• DIN VDE 0166 - Installation of electrical apparatus in areas endangered by explosive
substances
• DIN EN 1127 - 1 - Explosive atmospheres - Explosion prevention and protection
• DIN EN 60079 - 0 (VDE 0170 - 1) -Electrical apparatus for explosive gas atmospheres
- General requirements
• DIN EN 60079 - 10 (VDE 0165 - 101) - Electrical apparatus for explosive gas atmospheres
- Classification for hazardous areas
• DIN EN 60079 - 11 (VDE 0170 - 7) - Explosive atmospheres - Equipment protection by
intrinsic safety „i”
• DIN EN 60079 - 14 (VDE 0165 - 1) - Electrical apparatus for explosive gas atmospheres
- Electrical installations in hazardous aeras
• DIN EN 60079 - 17 (VDE 0165 - 10) - Electrical apparatus for explosive gas atmospheres -
Inspection and maintenance of electrical installations in hazardous areas
• DIN EN 60079 - 25 (VDE 0170/0171 - 10-1) - Electrical apparatus for explosive gas
atmospheres - Intrinsically safe systems
• Ordinance on Industrial Safety and Health (Betriebssicherheitsverordnung - BetrSichV) -
Ordinance concerning the protection of safety and health in the provision of work
equipment and its use at work, concerning safety when operating installations subject to
monitoring and concerning the organisation of industrial safety and health at work
• BGR 104 (Explosion protection rules) Rules for safety and protection of health at work
• BGR 132 Guidelines for avoidance of ignition risks due to electrostatic charges
• ExVo (Explosion Protection Ordinance) Ordinance on bringing to market equipment and
safety systems for areas at risk of explosions
1)
Partial assortment only, no claim to be complete!
1)
:
TI 798920 / 01.13 23
Automatic fire detectors series IQ8Quad Ex (i)
7 Automatic fire detector series IQ8Quad Ex (i)
Purpose
Automatic fire detector without isolator for use in explosive environments.
These intrinsically safe fire detectors are operated either over esserbus
Ex barrier (Part No. 764744) or alternatively as a spur directly with the Ex barrier (Part No.
804744) on the loop of the fire alarm control panels in the areas of zone 1 up to and including
explosion group IIC T4, in accordance with device category 2G.
Notes on the IP rating, installation and installation location
Achieving the targeted IP rating depends to a great extent on the proper
installation of the automatic fire detector and the detector base. Both the detectors
and the detector bases may only be installed in indoor locations.
Never
install these units in outdoor locations – this is not permitted under any
circumstances!
Proper installation is relevant to safety. It is thus very important to ensure that the
IP rating necessary for the installation location (environmental conditions) is
achieved
The information on IP ratings in the specifications always applies to the entire
assembly consisting of the detector base and the installed detector.
Always switch off the relevant zone's power when performing any installation or
maintenance work on the fire detectors. Also ensure that the environmental
conditions are suitable during maintenance work (dry, clean, properly supervised).
Do not perform any work in Ex areas that could impair any protective functions
Possible causes of false alarms
Smoke detectors Visible airborne particles or vapour, e.g. cigarette smoke and steam, or
Heat detectors Rapid and substantial temperature increases, e.g. caused by fan
2)
For example, DIN EN 60079-11: 2007 permits a protection rating of IP 20 for intrinsically safe
relevant to safety!
equipment in dry, clean and properly supervised environments.
2)
.
dust deposits.
heaters or hot vapours in kitchens or generated by machines etc., or
substantial temperature fluctuations within short periods.
®
transponders and the
24 TI 798920 / 01.13
Automatic fire detectors series IQ8Quad Ex (i)
7.1 Safety related calculation for Ex barrier
(Part No. 764744 / 804744)
The limits specified in the table and the following instructions must be observed:
In case of an error the detector acts as a linear power source that feeds a current of max.
10 mA into the intrinsically safe power circuit. The limit conditions caused by this increased
current (in accordance to DIN EN 60079-25) are taken into account in the table.
Table 1: Ex barrier (Part No. 764744)
Application II 2G Ex group Max. detector number C
Detector series
IQ8Quad Ex (i)
with ATEX
approval
IIC
IIB 27 500 nF 0,5 mH
IIA 30 4,78 µF 0,8 mH
7 150 nF 0,5 mH
27 180 nF 0,15 mH
Table 2: Ex barrier (Part No. 804744)
Application II 2G Ex group Max. detector number C
Detector series
IQ8Quad Ex (i)
with ATEX
approval
IIC
IIB
IIA
4 150 nF 0,5 mH
24 150 nF 0,15 mH
24 500 nF 0,5 mH
30 4,78 µF 0,4 mH
• No concentrated capacitances and no concentrated inductances are allowed to
be installed into the connection cables between barrier and the specified
detectors.
• Pay attention to the detailed information for system limits in chapter 10
Electrical specifications of cables and conductors
The electrical specifications (C
and LC) or (CC and LC/RC) must be calculated for all used
C
cables and conductors in accordance to the following methods:
1. Use the unfavourable electrical values given by the manufacturer of the cable and
conductor for the calculation or
2. Electrical parameters which are determined by a sample and measurement or
3. Basically 200 pF/m and either 1 µH/m or 30 µH/Ω, whereas the wiring of two or three
combined conductors of a conventional cable is included with or without cable shielding.
Value of external effective L
is negligible, thus only cable parameter LC needs to be considered. Ci
i
must be considered with a value of 1 nF for each detector and with a one-time 5,64 nF for the
Ex barrier (Part No. 804744). Taking the specifications listed in the table 1 and 2 into account,
conditions for intrinsic safety are satisfied if:
∑C
+ CC ≤ C
i
and LC ≤ L
omax
omax
Use cable I-Y (St) Y n x 2 x 0,8 mm with special designation or fire detection
cable!
The shielding must be connected for EMI protection of the communication cable!
L
0max
L
0max
0max
0max
TI 798920 / 01.13 25
Automatic fire detectors series IQ8Quad Ex (i)
7.2 Maintenance
In accordance to the DIN VDE 0833-1 /-2, VdS-Guideline 2095 and DIN EN 60079 - 17
(Testing and maintenance of Gas-Ex-Systems) as well as national and local requirements, a
maintenance of the fire alarm system and corresponding components must be carried out at
least once per year.
Check smoke detectors only with tester (Part No. 769870.20 / 805582 / 805550 / 805551) and
test gas (Part No. 060430.10 / 769070 / 805552)!
Use only test head for heat detector (Part No. 060429 / 805550 / 805551) to test heat detector
operation!
To use the test equipment the a permit (fire permission certificate) must be signed by the
operator of the fire alarm system.
During the maintenance period must be ensured that no explosive atmosphere is present.
The start and end time of the maintenance must be recorded in the appropriate log book.
• Test equipment is not
• Isolation between mains and shielding must pass a isolation test at 500 V DC.
• Cable shielding must be fixed carefully in detector base, to ensure not to
decrease air gap and creepage path!
• Cable litz wire has to be secured by use of ferrule!
approved for use in explosive atmosphere!
26 TI 798920 / 01.13
Automatic fire detectors series IQ8Quad Ex (i)
7.3 Specifications
General detector data according to ATEX
Max. Input voltage (U
Max. Input current (I
Max. Output current (I
Max. internal Capacity (C
Ambient temperature (T
Examination Certificate No. : TÜV 09 ATEX 554910
Category : II 2G (with Ex barrier Part No. 764744 and 804744)
Ex-protection: : Ex ib IIC T4 Gb
Detector identification according to ATEX
) : 21 V DC
i
) : 252 mA
i
) : 10 mA
o
) : 1 nF
i
) : - 20 °C to + 70 °C 3)
a
Fig. 1: Identification example
Î
IQ8Quad Ex (i) 803371.EX
General Specifications
Operating voltage : 8 V DC to 42 V DC
Type of sensor Heat *1 Smoke*2
Monitored area : max. 30 m² max. 110 m²
Mounting height : max. 7,5 m max. 12 m
Alarm indicator : red LED, flashing
Air velocity range : 0 to 25,4 m/s
Temperature, storage : -25 °C to +75 °C
Ambient humidity : ≤ 95% relative, (non-condensing)
IP rating : IP 43 (with base + option)
Housing : ABS
Colour : white (similar to RAL 9010)
Weight : approx. 110 g
Dimensions (with base) : Ø 117 mm, H = 62 mm
3)
Ambient temperature according to ATEX
TI 798920 / 01.13 27
Automatic fire detectors series IQ8Quad Ex (i)
Detector Specifications
Rate-of-rise heat detector 803271.EX
Quiescent current @ 19 V DC : 40 μA
Ambient temperature : -20 °C to +50 °C
Specification : EN 54-5A1R : 2000 / A1 : 2002
VdS approval : G 209223
CE certificate : 0786 - CPD - 20913
Optical smoke detector 803371.EX
Quiescent current @ 19 V DC : 50 μA
Ambient temperature : -20 °C to +70 °C
Specification : EN 54-7 : 2006
VdS approval : G 209224
CE certificate : 0786 - CPD - 20914
O2T-multisensor detector 803374.EX
Quiescent current @ 19 V DC : 60 μA
Ambient temperature : -20 °C to +65 °C
Specification : EN 54-7 : 2006 / -5 B : 2000 / A1 : 2002
VdS approval : G 209225
CE certificate : 0786 - CPD - 20915 / 0786 - CPD - 20985
• All values based on a temperature range of 25 °C.
• The FACP emergency power capacity is determined using the programming
software tools 8000 or via the calculation function available at
www.esser-systems.de.
CE label according to the Construction Product Directive (CPD)
*1
/ 803271.EX.F0 *1 / 803271.EX.NU *1
4)
*2
/ 803371.EX.F0 *2 / 803371.EX.NU *2
4)
*2
/ 803374.EX.F0 *2 / 803374.EX.NU *2
4)
5)
, CEA 4021
4)
Ambient temperature of fire detector types for detailed system design
5)
Except "80337x.EX.F0" and "80337x.EX.NU"
28 TI 798920 / 01.13
Automatic fire detectors series IQ8Quad Ex (i)
8 Detector bases for automatic fire detectors
series IQ8Quad Ex (i)
Purpose
Detector base for use in Ex environments for installation of automatic fire detectors
series IQ8Quad Ex (i).
Installation
The fire detectors are installed directly in the detector base (Part No. 805590, 805590.NU).
Accessories
805570 IP 43 protection for IQ8Quad detector base, shallow box
805571 Flush mounting housing for detector base IQ8Quad
805572
805573 IP 43 protection for IQ8Quad detector base, deep box
805574 Trim ring and snap-in mounting clip
805576
Specifications
Ambient temperature : -20 °C to +70 °C
Storage temperature : -25 °C to +75 °C
Rel. humidity : ≤ 95 % rel. humidity, (no condensation)
Protection rating : IP 43 (with detector and option 805570 or 805572 or 805573)
Material : ABS plastic
Colour : white, similar RAL 9010
Weight : approx. 60 g
Dimensions (with detector) : Ø 117 mm, H = 62 mm
IP 43 Damp location surface-mounting base adapter for IQ8Quad detector base
incl. three attachable cable fittings
Description field for IQ8Quad detector base
e.g. for displaying the zone/detector number
TI 798920 / 01.13 29
Automatic fire detectors series IQ8Quad Ex (i)
9 Ex barriers for fire detectors series IQ8Quad Ex (i)
Purpose
The Ex barrier (Part No. 764744-Zener barriers, not dry contact) and (Part No. 804744 dry
contact) is used for installation of Ex (i) zones in combination with fire detectors series
IQ8Quad Ex (i). The barrier separates inherently safe from non inherently safe circuits outside
the explosive hazard area (Ex zone).
Part No. Accessories
764752
764754 Cable gland (blue) for housing (Part No. 764752)
Housing (IP 66) for max. 10 barriers (Part No. 764744) or 8 barriers
(Part No. 804744) incl. equipotential bonding system connection clips
764745
Isolation- and mounting terminal,
required, if the potential equalisation must not be done via the C-profile rack
• Depending on the used cables and the conditions in the Ex area of
zone 1, zones with fire detectors series IQ8Quad Ex (i) may be connected to
this barrier.
• Max. number of detectors on the FACP IQ8Control / FlexES control Î max. 8
fire detectors per zone with barrier (Part No. 764744).
• Max. number of detectors on the FACP IQ8Control / FlexES control Î max. 10
fire detectors per spur with barrier (Part No. 804744).
9.1 Mounting information
• Observe category, area and temperature classifications.
• Observe the system limits for the maximum permitted number of detectors and the cable
specifications.
• Study and follow the installation and operating instructions for the automatic fire detector
and the fire detector base.
• Observe ambient temperature or temperature range of used detector types.
• Use cable I-Y (St) Y n x 2 x 0,8 mm with special designation or fire detection cable!
The shielding must be connected for EMI protection of the communication cable!
• The automatic fire detectors and fire detector bases may not be installed in areas with
atmospheres containing benzene, acetic acid or esters as the ABS plastic of the housing is
not
resistant to these chemicals.
• Secure and intrinsically safe areas are electrically isolated from each other by the
Ex barrier (Part No. 804744); Therefore a connection to the equipotential bonding is not
required.
• The cable shieldings of the intrinsically safe areas must be connected to the equipotential
bonding of the corresponding Ex area.
30 TI 798920 / 01.13
Automatic fire detectors series IQ8Quad Ex (i)
• The Ex barrier must
zone. The connection cable used for this must conform to the requirements of the
installation zone and the minimum requirements of DIN VDE 0165 – 1 or DIN EN 60079 - 14:
In inherently safe circuits the earthing terminals of the Ex barriers without electrical isolation
(e.g. zener-barrier) must be connected in accordance to DIN EN 60070-14:
1. Connected by the shortest way to the potential compensation rail or
2. In systems where the grounding point must be connected with a high reliability that the
electric impedance from the connector to the grounding point of the high power current
system must not exceed 1 Ω. This could be realised by using a grounding rail or special
grounding rod. The used conductor must be insulated to avoid an interference of the
grounding caused by a residual current in the metal parts where the conductor may get
electrical contact (e.g. control or patch panels). In places with a high risk of mechanical
damage the conductor must be protected with a suitable measure.
• All earth potentials must be identical. An additional equipotential bonding conductor may
be necessary.
• Take suitable steps to protect the system against electrostatic discharge.
• Observe that two-detector coincidence type A mode is not
series IQ8Quad Ex (i) with these components or this wiring (Fig. 1) when using the
Ex barrier (Part No. 764744).
be connected to the equipotential bonding system (EBS) of the Ex
Min. wire cross-section 2 x 1,5 mm² Cu
or alternatively
Min. wire cross-section 1 x 4 mm² Cu
supported for fire detectors
TI 798920 / 01.13 31
Automatic fire detectors series IQ8Quad Ex (i)
Specifications
Part No. 7647446) Part No. 804744
Specification : BAS 01 ATEX 7005 BAS 00 ATEX 7087
Ex protection rating
Examination certificate No. : Z 969 KFD0-CS-Ex1.56
Operating voltage : UN = 19,24 V UN = 42 V
Max. internal capacity
(accessible from outside) -- C
Complete internal resistance
Max. Voltage Ex (i) circuit : U0 = 19,24 V U0 = 21 V
Max. short circuit current
Ex (i) circuit : I
Max. load Ex (i) circuit : P0= 1,08 W P0 = 1,323 W
Max. capacity Ex (i) circuit : II C / C0 = 250 nF IIC / C0 = 182 nF
Max. inductivity Ex (i) circuit : II C / L0 = 650 µH IIC / L0 = 560 µH
Max. capacity Ex (i) circuit : -- IIB / C0 = 1,264 µF
Max. inductivity Ex (i) circuit : -- IIB / L0 = 2,24 mH
Max. capacity Ex (i) circuit : -- IIA / C0 = 4,774 µF
Max. inductivity Ex (i) circuit : -- IIA / L0 = 7,35 mH
Max. voltage
non- Ex (i) circuit : Um = 250 V Um = 253 V
Fuse : 80 mA -Load factor : -- 3
Ambient temperature : - 20°C to + 60°C
Min. protection rating for housing : IP 20
Weight : ca. 150 g ca. 100 g
Dimensions (w x h x d)
VdS approval : -- 0786-CPD-20961
CE certificate : -- G 210047
6)
The specifications listed above corresponds to the serial operation of the Ex barrier
(Part No. 764744) channels (without connection of the detector to the earth potential).
For the operation of the Ex-fire detector the specification tables in chapter 7.1 is
mandatory.
II (1) G [Ex ia] IIC II (1) G [Ex ia Ga] IIC
:
= 5,64 nF
i
: R
:
= 86,13 Ω --
i
= 224 mA I0 = 252 mA
0
12,5 x 110 x 115 mm 20 x 107 x 115 mm
32 TI 798920 / 01.13
Automatic fire detectors series IQ8Quad Ex (i)
10 Wiring Ex barriers
10.1 Wiring Ex barriers (Part No. 764744)
Detector base (Part No. 805590, 805590.NU) with fire detector series IQ8Quad Ex (i) incl.
safety barrier (Part No. 764744) can be connected to FACP IQ8Control / FlexES control via the
esserbus
®
transponder (Part No. 808613.xx).
System requirements
• Loop length per zone Î max. 300 m
(Total length measured from the terminals of the detector zone).
• The barrier must be installed as close as possible to the Ex zone to be
monitored (Zone 1), for example in a housing (Part No. 764752) or in another
suitable location. The barrier earth must be connected to the equipotential
bonding system (EBS) of the Ex zone.
• Number of detectors Î max. 8 fire detectors per zone.
Ex-Barriere / Ex barrier
(Art.-Nr. / Part No. 764744)
Fig. 2: Principal wiring of conventional zones with Ex barrier (Part No. 764744)
TI 798920 / 01.13 33
Automatic fire detectors series IQ8Quad Ex (i)
Example
Safety area
Ext. power supply
+ 12 V DC
esserbus® transponder
(Part No. 808613.20 )
+ 12 V DC
GND
GND
Gn Gn +
7
5
8
Ex barrier
(Part No. 764744)
Housing
(Part No. 764752)
Ex area zone 1
Connection cable equipotent ial bounding bar (EBB): min. 2 x 1,5 mm² Cu or 1 x 4 mm² Cu
805590 (Standard) 805590 (Standard)
OUT5
EP6
IN4
C3
EP6
1
OUT5
EBB
Ex area
2
4
1
EM2
IN4
C3
805590 (Standard)
OUT5
1
EP6
EM2
IN4
C3
EOL-Z
1
EM2
Fig. 3: Principal wiring with Ex barrier (Part No. 764744)
Accessories: Depending on transponder type ELO-Z (Part No. 808625) or resistant
10 kΩ ± 5 % (P
min. 250 mW, RTh max. 300 K/W (carbon- or metal film resistor)
70
The transponder must be operated with DC-isolation (relating to the FACP) via
an external power supply unit or via the voltage converter (Part No. 781336) with
12 V DC.
A power supply of 24 V DC – is not
permitted!
34 TI 798920 / 01.13
Automatic fire detectors series IQ8Quad Ex (i)
10.2 Wiring Ex barriers (Part No. 804744)
With the detector base (Part No. 805590, 805590.NU), the fire detectors of the IQ8Quad Ex (i)
series can be connected via the Ex barrier (Part No. 804744) either as a spur of an esserbus
esserbus
zones of the extinguishing control computer 8010 series 3 and 4.
Example
®
PLus loop of the FACP 800x / IQ8Control / FlexES control as well as to the detector
System requirements
• The barrier must be installed as close as possible to the Ex zone to be
monitored (Zone 1), for example in a housing (Part No. 764752) or in another
suitable location.
• Number of detectors Î max. 10 fire detectors per Ex barrier.
• Max. 4 Ex barriers per loop.
• At least one esserbus
®
device with a isolator must be installed between two Ex barriers.
• Total loop length Î max. 3500 m.
• For each Ex barrier the total loop length must be reduced about 300 meters.
• Cable length (spur) within the Ex area max. 400 m per Ex barrier.
remaining cable
length
Total loop
length
• Load factor 3 per Ex barrier. (Use load factor calculation tool).
Ex barrier 1 Ex area 1 Ex barrier 2 Ex area 2
3500 m - 300 m - 100 m - 300 m - 50 m = 2750 m
Ex-Barriere / Ex barrier
(Art.-Nr. / Part No. 804744)
®
/
Fig. 4: Principal wiring with Ex barrier (Part No. 804744)
TI 798920 / 01.13 35
Automatic fire detectors series IQ8Quad Ex (i)
Fig. 5: System overview with Ex barrier (Part No. 804744)
Example
Fig. 6: Connection of the Ex barrier (Part No. 804744) incl. fire detector as spur connection
36 TI 798920 / 01.13
Anhang / Appendix
798920
01.2013 / AA
G 209223
G 209224
G 209225
G 210047
D
GB
Technische Änderungen vorbehalten!
Technical changes reserved!
© 2013 Honeywell International Inc.
Anhang / Appendix
EG-Konformitätserklärungen / EC-Declarations of Conformity
Brandmelder Serie IQ8Quad Ex (i) / Fire detector series IQ8Quad Ex (i)
38 TI 798920 / 01.13
Anhang / Appendix
TI 798920 / 01.13 39
Anhang / Appendix
Ex-Barrieren / Ex barriers (Art.-Nr. / Part No. 764744 und 804744)
40 TI 798920 / 01.13
Anhang / Appendix
TI 798920 / 01.13 41
Anhang / Appendix
EG-Baumusterprüfbescheinigung TÜV
Brandmelder Serie IQ8Quad Ex (i)
42 TI 798920 / 01.13
Anhang / Appendix
TI 798920 / 01.13 43
Anhang / Appendix
EC-Type Examination Certificate TÜV
Fire detector series IQ8Quad Ex (i)
44 TI 798920 / 01.13
Anhang / Appendix
TI 798920 / 01.13 45
Anhang / Appendix
EC-Type Examination Certificate Baseefa
Ex barrier (Part No. 764744)
46 TI 798920 / 01.13
Anhang / Appendix
TI 798920 / 01.13 47
Anhang / Appendix
48 TI 798920 / 01.13
Anhang / Appendix
TI 798920 / 01.13 49
Anhang / Appendix
50 TI 798920 / 01.13
Anhang / Appendix
TI 798920 / 01.13 51
Anhang / Appendix
52 TI 798920 / 01.13
EC-Type Examination Certificate EECS / Baseefa
Ex barrier (Part No. 804744)
Anhang / Appendix
TI 798920 / 01.13 53
Anhang / Appendix
54 TI 798920 / 01.13
Anhang / Appendix
TI 798920 / 01.13 55
Anhang / Appendix
56 TI 798920 / 01.13
Anhang / Appendix
TI 798920 / 01.13 57
Anhang / Appendix
Notizen / Notes
58 TI 798920 / 01.13
Notizen / Notes
Anhang / Appendix
TI 798920 / 01.13 59
Novar GmbH a Honeywell Company
Dieselstraße 2, D-41469 Neuss Telefon: +49 (0) 21 37 / 17-0 Verwaltung
Internet: www.esser-systems.de +49 (0) 21 37 / 17-600 KBC
E-Mail: info@esser-systems.de Telefax: +49 (0) 21 37 / 17-286
Loading...
