Lave-vaisselle
ELV 442b
Notice d’utilisation
Pour vous aider à bien vivre votre achat
Avant de commencer
, bien vouloir lire ce manuel
d'utilisation !
Cher client,
Nous espérons que vous obtiendrez les meilleurs résultats de notre produit fabriqué à
partir des technologies de pointe et des matériaux de qualité supérieure. C’est pourquoi
nous vous recommandons, avant d’utiliser ce produit, de lire attentivement ce manuel
et tous les autres documents fournis et de les conserver soigneusement pour toute
consultation future. Si vous confiez le produit à quelqu’un d’autre, n’oubliez pas de lui
remettre également le manuel d’utilisation. Veillez à bien respecter les consignes et les
instructions figurant dans le manuel d’utilisation.
Explication des symboles
Tout au long de ce Manuel de l'utilisateur, les symboles suivants seront utilisés:
Informations importantes ou
C
A
conseils utiles pour l'utilisation
Avertissement relatif aux
situations dangereuses
en matière de sécurité des
personnes et des biens
Avertissement en cas de
B
Ne jetez pas les éléments d’emballage avec les déchets domestiques et autres déchets.
Déposez-les dans un des points de collecte d’éléments d’emballage que vous indiquera
l’autorité locale dont vous dépendez.
Ce produit a été fabriqué conformément aux conditions écologiques les plus récentes.
décharge électrique
L’emballage du produit est fait à
partir de matériaux recyclables,
conformément à notre
Règlementation nationale en
matière d'environnement.
TABLE DES MATIÈRES
1 CONSIGNES RELATIVES
À LA SÉCURITÉ ET À
L'ENVIRONNEMENT 4
Sécurité générale ........................................................... 4
Utilisation prévue ............................................................5
Sécurité des enfants ......................................................5
Mise au rebut des matériaux d’emballage ..................5
Transport de l'appareil ................................................... 6
Conformité à la Directive DEEE et mise au rebut des
déchets provenant de l'appareil ................................... 6
Conformité avec la Directive RoHS .............................. 6
Description du conditionnement ................................. 6
2 LAVEVAISSELLE 7
Présentation ....................................................................7
Système de séchage au ventilateur ............................ 8
Spécications techniques ............................................ 8
3 INSTALLATION 9
Emplacement d’installation approprié ....................... 9
Raccordement de l’arrivée d’eau .................................. 9
Raccordement du conduit d'évacuation .................... 10
Réglage des pieds
Branchement électrique ............................................. 11
Première utilisation ..................................................... 12
........................................................ 10
4 PRÉPARATION 13
Astuces pour économiser de l'énergie ...................... 13
Adoucisseur d'eau .......................................................... 13
Réglage de l'adoucisseur d'eau...................................... 13
Réglage du niveau de dureté d'eau ............................ 14
Ajout de sel .................................................................... 15
Détergent ....................................................................... 16
Détergent en pastilles ................................................ 17
Produit de rinçage......................................................... 18
Éléments à ne pas laver au lave-vaisselle ................. 19
Disposition de la vaisselle dans le lave-vaisselle..... 19
Panier à couverts
......................................................... 21
Support à hauteur ajustable du panier supérieur .. 21
Réglage en hauteur du panier supérieur .................. 22
Tiges rétractables du panier supérieur ..................... 23
5 FONCTIONNEMENT DE
L'APPAREIL
Touches ..........................................................................25
Préparation de l'appareil .............................................. 25
Sélection de programmes ...........................................25
Tableau des programmes .........................................26
Fonctions supplémentaires ........................................ 27
Planifcation de l'heure de lavage .............................. 28
Démarrage du programme ..........................................29
Annulation du programme .......................................... 30
Indicateur de sel ( ) ................................................. 30
Indicateur de produit de rinçage (
Réglage de la quantité de produit de rinçage .......... 30
Fin du programme ......................................................... 31
Problème d'arrivée d'eau ............................................31
Sécurité anti-débordement ................................ ......31
) ...................... 30
24
6 ENTRETIEN ET NETTOYAGE 32
Nettoyage de la surface extérieure du produit .........32
Nettoyage de l'intérieur de l'appareil ......................... 32
Nettoyage des filtres .................................................... 32
Nettoyage du filtre du tuyau d'arrivée d'eau ...........33
Nettoyage des bras d'aspersion .................................. 34
Bras d'aspersion inférieur ...........................................34
Bras d'aspersion supérieur .......................................... 34
7 DÉPANNAGE
35
Consgnes relatves à la sécurté et à l'envronnement
1
Cette section contient les
consignes de sécurité qui aident à
se prémunir contre les risques de
dommages corporels ou de dégâts
matériels. Le non-respect de ces
consignes entraîne l'annulation de
toutes les garanties.
Sécurté générale
• N'installez jamais l'appareil sur
un sol couvert de moquette.
Sinon, l’absence de circulation
d'air en-dessous de votre
appareil entraînera la
surchauffe des pièces
électriques. Cela peut
endommager votre appareil.
• Ne faites pas fonctionner
l'appareil si le câble
d’alimentation ou la prise sont
endommagés. Contactez
l'agent de service agréé.
• Branchez l'appareil sur une
prise de terre protégée par un
fusible répondant aux critères
présentés dans le tableau «
Caractéristiques techniques ».
Ne négligez pas de demander
à un électricien qualifié
d'effectuer l’installation de
mise à la terre. Notre société
ne sera pas tenue pour
responsable des dégâts
survenus suite
à l'utilisation de l'appareil sans
une installation de mise à la
terre conforme aux
réglementations locales en
vigueur.
• Les tuyaux d'alimentation en
eau et de vidange doivent être
solidement fixés et rester en
bon état.
• Débranchez l'appareil lorsque
celui-ci n’est pas utilisé.
• Ne jamais laver l'appareil en y
répandant ou en y versant de
l'eau! Vous vous exposeriez à
un risque d’électrocution !
• Ne touchez jamais la prise
avec des mains mouillées! Ne
débranchez jamais l'appareil
en tirant sur le câble, saisissez
toujours la prise pour le
débrancher.
• Le produit doit être débranché
pendant les procédures
d'installation, de maintenance,
d'entretien, et de réparation.
• Faites toujours appel au
service agréé pour toute
procédure d'installation et de
réparation. La responsabilité
du fabricant ne saurait
être engagée en cas de
dommages occasionnés lors
de réparations effectuées par
des personnes non agréées.
• N'utilisez jamais de solvants
chimiques à l'intérieur de
l'appareil. Ils comportent un
risque d'explosion.
• Quand vous tirez
complètement les paniers
supérieur et inférieur, la porte
de l'appareil supporte tout le
poids des paniers. Ne mettez
pas d'autres charges sur la
porte, sinon l'appareil peut
basculer.
• Ne laissez jamais la porte
de l'appareil ouverte, sauf
pendant le chargement et le
déchargement.
• N'ouvrez pas la porte de
l'appareil quand il fonctionne,
4
Lave-vasselle / Mode d’emplo
Consignes relatives à la sécurité et à l'environnement
sauf en cas de nécessité.
Faites attention à l'afflux de
vapeur chaude quand vous
devez ouvrir la porte.
Utlsaton prévue
• Cet appareil a été conçu pour
un usage domestique.
• Il doit être utilisé seulement
pour de la vaisselle de type
domestique.
• Cet appareil a été fabriqué
pour être utilisé aussi
bien dans les applications
domestiques que dans celles
qui lui sont similaires, à savoir :
- les cuisines du personnel dans
les boutiques, les bureaux et
autres environnements de travail ;
- les maisons de campagne ;
- les clients d’hôtels, de motels et
d’autres environnements de type
résidentiel ;
- les environnements du type lit et
petit déjeuner.
• Seuls des détergents sûrs
pour lave-vaisselle, produits
de rinçage et additifs peuvent
être utilisés.
• Le fabricant décline toute
responsabilité face à un
éventuel problème survenu à
cause de l'utilisation ou
du transport incorrect de
l'appareil.
• Les pièces détachées d’origine
sont disponibles pendant 10
ans, à compter de la date
d’achat du produit
• Cet appareil peut être utilisé
par des enfants de 8 ans et
plus et des personnes dont les
capacités physiques,
sensorielles ou mentales
sont réduites ou n’ayant pas
suffisamment d’expérience
ou de connaissances si une
personne chargée de la
sécurité les surveille ou leur
apprend à utiliser le produit
en toute sécurité et en étant
conscients des dangers
y afférents. Les enfants
ne doivent pas jouer avec
l’appareil. Le nettoyage et
l’entretien de l’appareil ne
doivent pas être effectués
par des enfants laissés sans
surveillance.
Sécurté des enfants
• Les appareils électriques sont
dangereux pour les enfants.
Maintenez-les à l’écart de
la machine lorsque celle-ci
fonctionne. Ne les laissez
pas jouer à proximité de la
machine.
• N'oubliez pas de fermer la
porte de chargement au
moment de quitter la pièce qui
abrite la machine.
• Conservez tous les détergents
et additifs soigneusement,
hors de portée des enfants.
Mse au rebut
des matéraux
d’emballage
Les matériaux d'emballage sont
dangereux pour les enfants.
Conservez tous les matériaux
d'emballage dans un endroit sûr,
hors de portée des enfants.
Les matériaux d’emballage de
votre produit sont fabriqués à
Lave-vasselle / Mode d’emplo
5
Consignes relatives à la sécurité et à l'environnement
partir de matériaux recyclables.
Jetez-les de la manière adaptée
et triez-les en respectant
les instructions de recyclage
des déchets. Ne jetez pas ces
matériaux avec les ordures
ménagères habituelles.
Transport de l'apparel
Si vous devez déplacer
A
1. Débranchez le produit avant
2. Retirez les raccordements de
3. Vidangez complètement l'eau
l'appareil, placez-le en
position verticale et
tenez le par les côtés.
Incliner le produit vers
l'avant peut mouiller
ses composants
électroniques et les
endommager.
de le transporter.
vidange et d'arrivée d'eau.
qui reste dans l'appareil.
Conformté à la
Drectve DEEE et
mse au rebut des
déchets provenant de
l'apparel
Ce produit est conforme
avec la Directive DEEE du
Parlement européen
(2012/19/UE). Le présent
appareil porte un symbole de
classification relative aux déchets
d'équipements électriques et
électroniques (DEEE). Il a été
fabriqué avec des pièces et
matériaux de qualité supérieure,
réutilisables et adaptés au
recyclage. À la fin de sa durée de
vie, ne le mettez pas au rebut
avec des déchets domestiques.
Au contraire, faites-le éliminer
dans un point de collecte réservé
au recyclage d'appareils
électriques et électroniques.
Veuillez contactez les autorités de
votre localité pour vous
renseigner sur les points de
collecte de votre région.
Conformté avec la
Drectve RoHS
L'appareil que vous avez acheté
est conforme à la Directive
RoHS du Parlement européen
(2011/65/UE). Il ne contient pas
de matériaux nocifs et prohibés,
tels que spécifiés dans ladite
Directive.
Descrpton du
condtonnement
L’emballage du produit est
fait à partir de matériaux
recyclables, conformément à
notre Règlementation nationale
en matière d'environnement.
Ne jetez pas les éléments
d’emballage avec les déchets
domestiques et autres déchets.
Déposez-les dans un des
points de collecte d’éléments
d’emballage que vous indiquera
l’autorité locale dont vous
dépendez.
6
Lave-vasselle / Mode d’emplo
2
Lave-vasselle
Présentaton
15
Lave-vasselle / Mode d’emplo

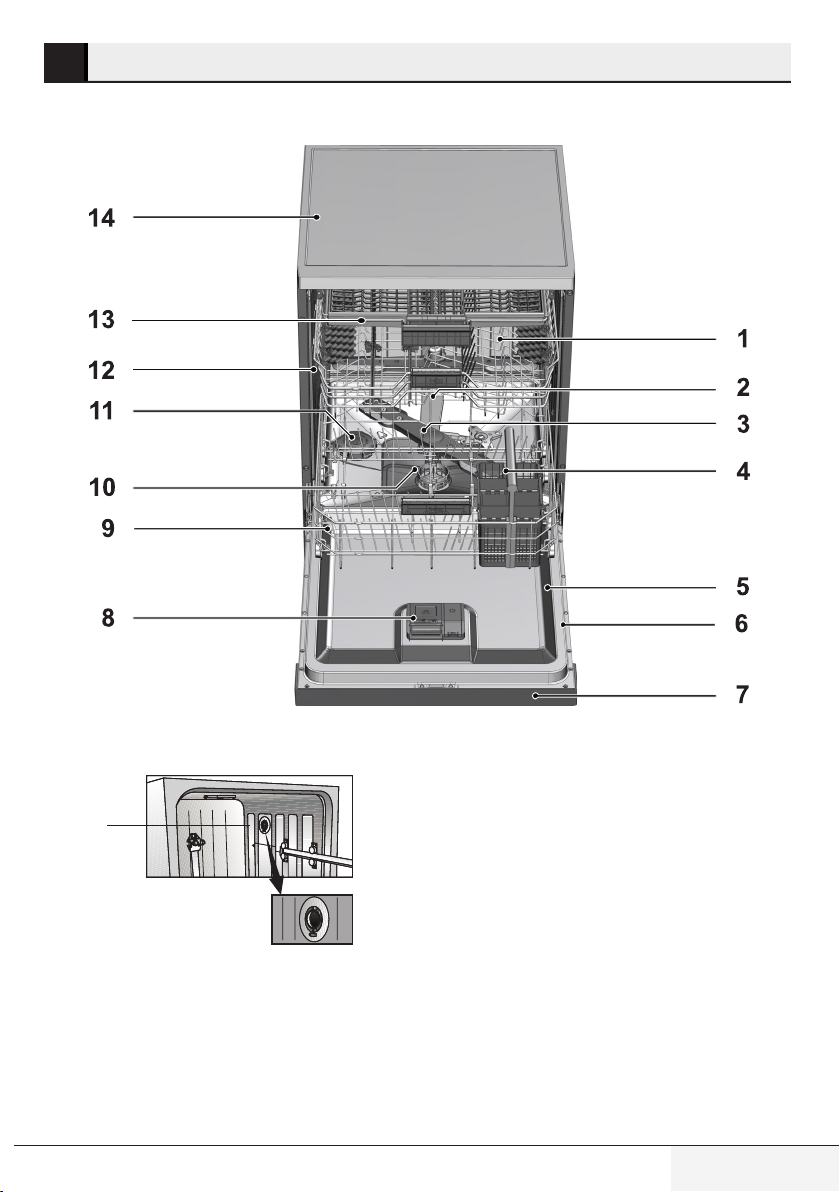

1. Panier supérieur
2. Bras de lavage supérieur
3. Bras de lavage inférieur
4. Panier à couverts
5. Porte
6. Étiquette signalétique
7. Bandeau de commande
8. Distributeur de détergent
9. Panier inférieur
10. Filtres
11. Couvercle du réservoir de sel
12. Rail du panier supérieur
13. Panier à couverts supérieur (varie selon le
modèle)
14. Top (couvercle de l'appareil)
15.Système de séchage par ventilation (en
fonction du modèle)
7
Lave-vaisselle
Spécfcatons technques
Conformité aux normes et données d'essai / Déclaration de conformité
CE
Ce produit est conforme aux directives de l'UE suivantes :
Les étapes de conception, production et vente de ce produit sont en conformité avec les
règles de sécurité de tous les réglements de l'Union européenne.
2014/35/EU, 2014/30/EU, 93/68/EC, IEC 60436/DIN 44990, EN 50242
Circuit d'alimentation
Consommation totale d'énergie 1800-2100 W (voir étiquette signalétique)
Consommation d'électricité du chauffage
Intensité totale (varie selon le modèle) 10 A (voir étiquette signalétique)
Consommation d'électricité de la vidange 30 W (voir étiquette signalétique)
Pression de l'eau
Capacité
Les détails techniques peuvent être modifiés sans avertissement préalable pour
C
C
C
Système de séchage au ventlateur
(en foncton du modèle)
Le système de séchage par ventilation assure un séchage efficace de votre vaisselle.
Il est normal d'entendre un bruit autre que celui du cycle de lavage pendant le
fonctionnement du ventilateur.
améliorer la qualité du produit.
Les figures du manuel sont schématiques et peuvent ne pas correspondre
exactement au produit.
Les valeurs présentées sur les étiquettes du produit ou dans la documentation
fournie avec le produit, ont été obtenues en laboratoire en appliquant les normes
correspondantes. Ces valeurs peuvent changer en fonction des conditions du
fonctionnement et de l'environnement du produit.
220-240 V~, 50 Hz (voir
étiquette signalétique)
1800 W (voir étiquette signalétique)
0.3 –10 bars (= 3 – 100 N/cm² =
0.01-1.0 Mpa)
13 couverts
8
Lave-vasselle / Mode d’emplo
3
Installation
Consultez l'agent de service agréé le plus
proche pour l'installation de votre produit.
Pour rendre votre machine prête à l’emploi,
veuillez vérifier que le système d'électricité,
de drainage et d’approvisionnement en
eau soient adaptés avant de faire appel
à un service agréé. Si ce n’est pas le cas,
contactez un technicien et un plombier
qualifiés pour que les dispositions
nécessaires soient effectuées.
La préparation de l'emplacement
C
B
A
C
En plaçant l'appareil, faites attention à ne
pas endommager le plancher, les murs, la
tuyauterie, etc. Évitez de déplacer l'appareil
en le tenant par la porte ou par le panneau.
Lave-vaisselle / Mode d’emploi
ainsi que des installations liées
à l'électricité, au robinet d'eau
et aux eaux usées sur le site
de l'installation relèvent de la
responsabilité du client.
L'installation et les
branchements électriques de
l'appareil doivent être effectués
par l'agent de service agréé.
Le fabricant se sera pas tenu
pour responsable des dégâts
consécutifs à des processus
effectués par des personnes
non autorisées.
Avant de procéder à
l'installation, vérifiez si le produit
présente des défauts. Si c'est
le cas, ne le faites pas installer.
Les produits endommagés
présentent des risques pour
votre sécurité.
Vérifiez que les tuyaux d'arrivée
d'eau et de vidange ne sont
pas pliés, pincés, ou écrasés
lorsque vous remettez le produit
en place après les procédures
d'installation ou de nettoyage.
Emplacement d’installation
approprié
• Placez le produit sur un sol solide et
plat présentant la capacité de portage
suffisante!. L'appareil doit être installé sur
une surface plate pour que la porte soit
fermée facilement et en toute sécurité.
• Évitez d'installer le produit dans des
endroits où la température est susceptible
de descendre en dessous de 0ºC.
• Placez le produit à au moins 1 cm des
autres meubles.
• Installez le produit sur un sol solide. Ne le
placez pas sur une moquette ou sur des
surfaces similaires.
N'installez pas le produit sur le
B
• Assurez-vous de choisir un emplacement
• Installez le produit dans un emplacement
câble d'alimentation.
qui vous permettra de charger et
décharger la vaisselle d'une manière rapide
et confortable.
proche du robinet et tuyau de vidange
Choisissez l'emplacement en considérant
qu'il ne pourra pas être changé une fois les
branchements effectués.

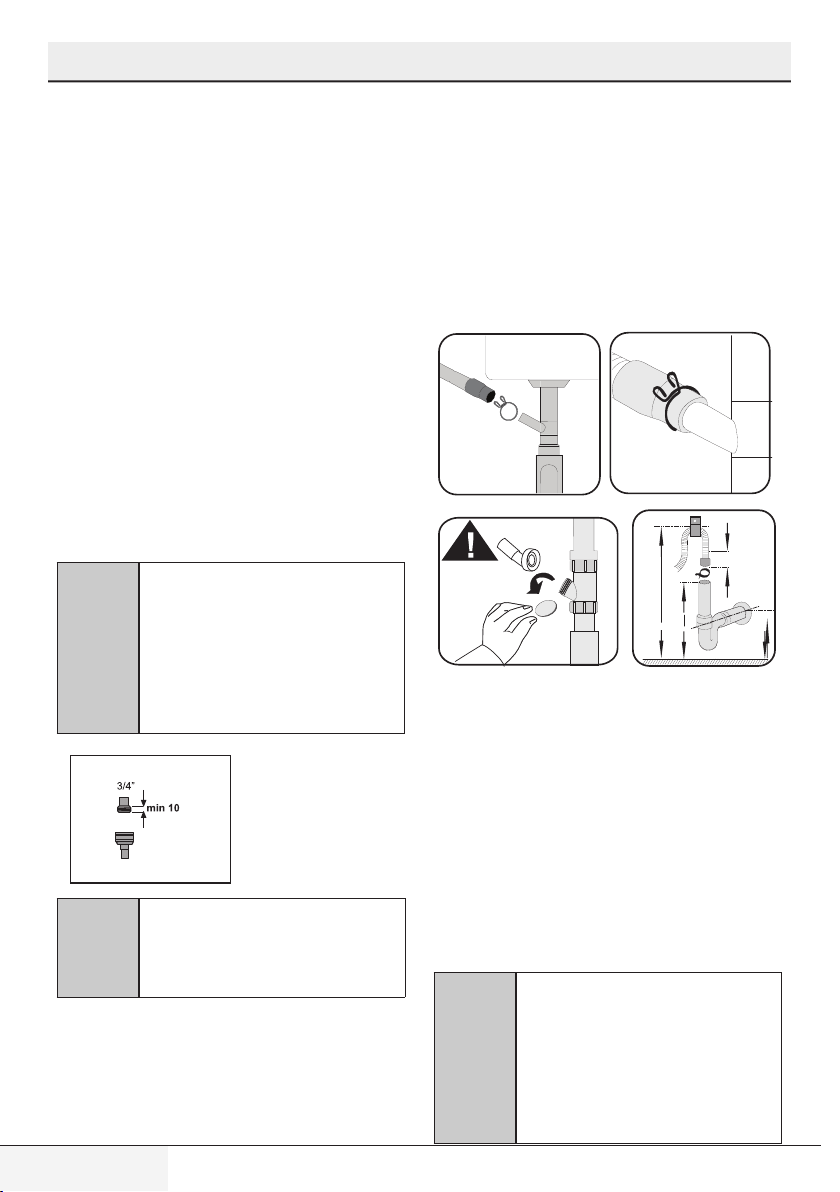

Raccordement de l’arrivée
d’eau
Nous recommandons de fixer
un filtre sur l'arrivée d'eau de
C
la maison/de l'appartement
pour protéger la machine des
dommages qui pourraient être
provoqués par les impuretés
(sable, poussière, rouille,
etc.) venant du système
d'approvisionnement en eau
de la ville ou de votre propre
système d'eau, ainsi que pour
empêcher des problèmes
tels que le jaunissement ou
l'accumulation de saletés à la fin
du lavage.
9
Installation
min
min
Température d'eau autorsée :
jusqu'à 25 °C
Ce lave-vaisselle est prévu pour être
alimenté en eau froide.
• N’utilisez pas un tuyau d’arrivée d'eau
ancien ou usagé sur votre produit neuf.
Utilisez le nouveau tuyau d'arrivée
d'eau fourni avec le produit.
• Branchez le tuyau d'arrivée d'eau
directement au robinet d'eau. La
pression venant du robinet doit être
au minimum de 0.3 et au maximum
de 10 bars. Si la pression de l'eau est
supérieur à 10 bars, un réducteur de
pression doit être fixé entre les deux.
• Ouvrez complètement les robinets
après avoir effectué les branchements,
afin de vérifier d'éventuelles fuites
d'eau.
Utilisez une clé connecteur de
C
tuyau pour brancher le tuyau
d'arrivée d'eau au robinet d'eau
avec un fil extérieur de 3/4
pieds. Si nécessaire, utilisez un
filtre pour filtrer les résidus des
tuyaux.
raccordement doit être au minimum à 50 cm
et au maximum à 100 cm du sol. Un tuyau
d'évacuation plus long que 4 mètres peut
causer un lavage défectueux.
Fixez le tuyau d'évacuation d'eau au tuyau
de vidange sans le plier. Fixez étroitement
le tuyau d'évacuation d'eau au tuyau de
vidange pour empêcher tout déplacement
du tuyau d'évacuation d'eau durant le
fonctionnement du produit.
12 cm
max 100 cm
min 50 cm
30 cm
Pour votre sécurité, fermez
A
complètement le robinet
d'arrivée d'eau après la fin du
programme de lavage.
Raccordement du conduit
d’évacuation
Le tuyau d'évacuation de l'eau peut être
directement raccordé au tuyau de vidange
ou à la vidange de l'évier. La longueur de ce
10
Réglage des peds
Si la porte de l'appareil ne peut pas être
bien fermée ou si le produit se balance
quand vous le poussez légèrement, vous
devez ajuster ses pieds. Ajustez les pieds
du produit comme illustré sur le manuel
d'installation fourni avec le produit.
La porte du lave-vaisselle doit
A
être correctement alignée, pour
éviter que la vapeur chaude ne
s'échappe ! Risque de brûlures
graves, d’autres types de
blessures ou de dommages sur
les meubles.
Lave-vasselle / Mode d’emplo
Installation
Branchement électrque
Branchez l'appareil à une prise de terre
protégée par un fusible répondant aux
critères présentés dans le tableau
« Caractéristiques techniques ». Notre
société ne sera pas tenue pour responsable
des dégâts survenus suite à l'utilisation de
l'appareil sans une installation de mise à la
terre conforme aux réglementations locales
en vigueur.
• Le branchement doit être conforme
à la réglementation en vigueur dans
votre pays.
• La prise du câble d’alimentation doit
être accessible facilement après
l’installation.
Débranchez l'appareil après la
B
• La tension et la protection admise du
• La tension spécifiée doit être égale à
• Ne réalisez pas de branchements
fin du programme de lavage.
fusible ou du disjoncteur sont précisées
dans la section « Caractéristiques
techniques ». Si la valeur de courant
du fusible ou du disjoncteur de votre
domicile est inférieure à 16 ampères,
demandez à un électricien qualifié
d'installer un fusible de 16 ampères.
celle de votre réseau électrique.
utilisant des rallonges électriques ou
des multi-prises.
B
B
Si votre lave-vaisselle dispose
d'un éclairage interne, faites
remplacer l'ampoule uniquement
par un Agent d'entretien agréé
en cas d'éventuelles pannes
impliquant ladite ampoule.
Si le produit rencontre un
problème, évitez de l'utiliser à
moins qu'il ait été réparé par
l'agent de service agréé !
Vous vous exposeriez à un
risque d’électrocution !
Les câbles d’alimentation
B
Lave-vasselle / Mode d’emplo
abîmés doivent être remplacés
par le Service agréé.
11
Installation
Premère utlsaton
Avant de commencer à utiliser votre
appareil, assurez-vous que toutes
les préparations ont été effectuées
conformément aux consignes indiquées
dans les sections "Consignes importantes de
sécurité" et "Installation".
• Pour préparer l'appareil à effectuer
des lavages, faites le fonctionner une
première fois à vide sur le programme
le plus court avec du détergent. Pour
la première utilisation, remplissez le
réservoir de sel avec 1 litre d'eau avant
de le remplir de sel.
Il se peut qu'une petite quantité
A
d'eau reste dans l'appareil
après les essais de contrôle
qualité réalisés en usine. Ceci
ne présente aucun danger pour
l'appareil.
12
Lave-vasselle / Mode d’emplo
4
Préparaton
Astuces pour économser de
l'énerge
Les informations suivantes vous aideront à
utiliser le produit d'une manière écologique
et écoénergétique.
Enlevez tous les restes d'aliments durcis
sur la vaisselle avant de les mettre dans
l'appareil.
Faites fonctionner le produit après l'avoir
rempli complètement.
En sélectionnant un programme, consultez
le tableau des « Données de programme et
valeurs de consommation moyenne ».
Ne mettez pas plus de détergent que
suggéré sur l'emballage du détergent.
Adoucsseur d'eau
L
e produit est équipé d'un système
d'adoucisseur d'eau qui réduit la dureté de
l'eau entrante. Ce système adoucit l'eau qui
entre dans l'appareil à un niveau qui
permettra de laver la vaisselle à la qualité
requise.
Réglage de l'adoucsseur
d'eau
L
es performances de nettoyage, de
rinçage et de séchage de votre lavevaisselle augmentent lorsque
l’adoucisseur d’eau est correctement
réglé.
Réglez le nouveau niveau de dureté de
l'eau suivant les instructions fournies
dans ce manuel.
Utilisez la bandelette d'essai fournie avec
le produit, conformément aux étapes
indiquées ci-dessous, pour déterminer le
niveau de dureté de l'eau.
La dureté de l'eau de votre
C
Lave-vasselle / Mode d’emplo
alimentation doit être adoucie
si elle est supérieure à 7° dH.
Sinon, les ions à l'origine de la
dureté s'accumuleront sur la
vaisselle et pourront diminuer
les performances de lavage,
de rinçage et de séchage de la
machine.
13
Loading...
