Esscom 9210 User Manual [en, fr, de, nl]

TWINTALKER 9210 LONG RANGE

Handleiding

Manuel d’utilisateur

User manual

Bedienungsanleitung

V1.0 - 02/09

This product is in compliance with the essential requirements and other

relevant provisions of the R&TTE directive 1995/5/EC.

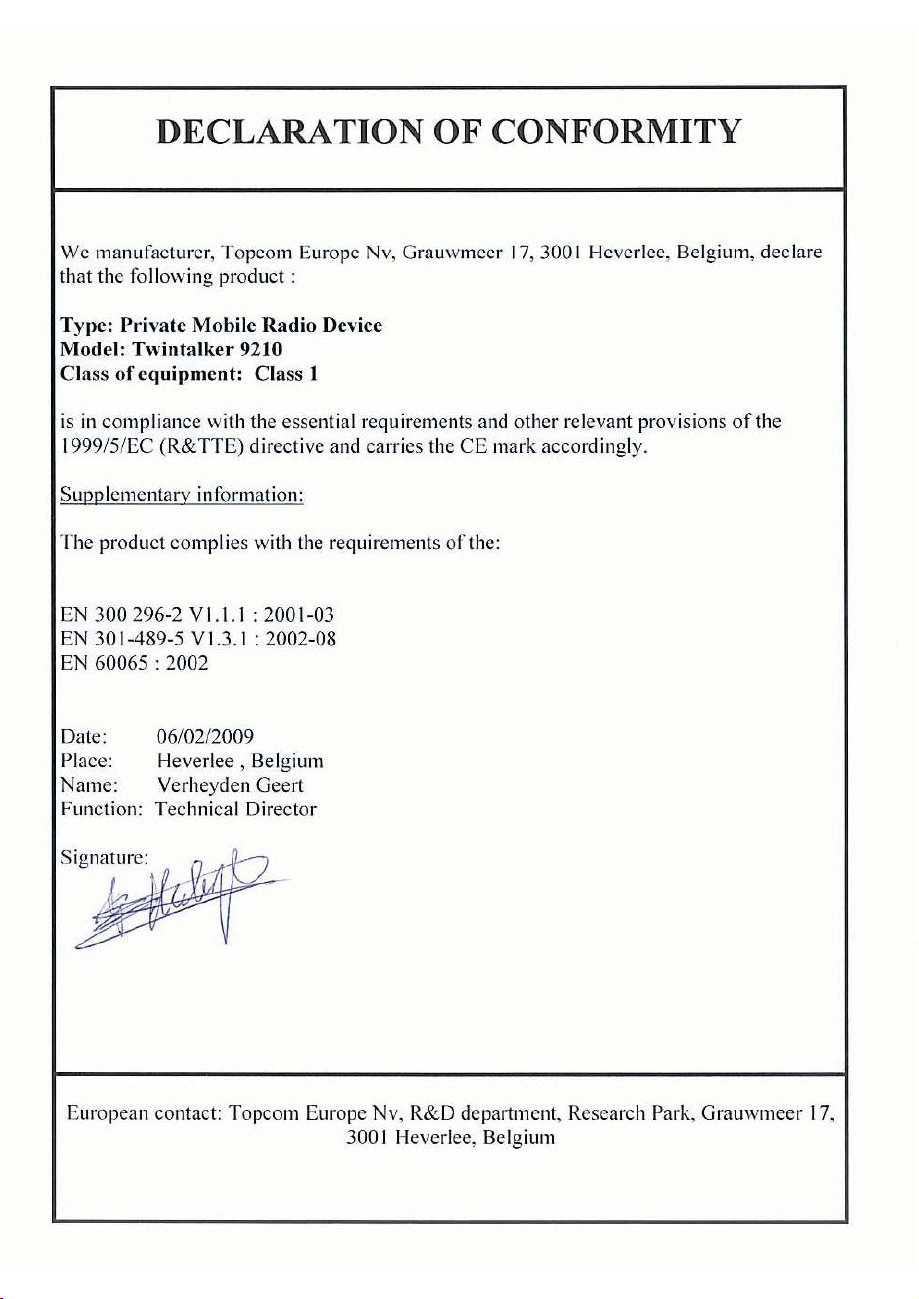

The Declaration of conformity can be found on:

www.esscom.be

NL De in deze handleiding beschreven mogelijkheden worden gepubliceerd onder

voorbehoud van wijzigingen.

FR Les possibilités décrites dans ce manuel sont publiées sous réserve de

modifications.

UK The features described in this manual are published with reservation to

modifications.

DE Die in dieser Bedienungsanleitung umschriebenen Möglichkeiten, werden

vorbehaltlich Änderungen publiziert.

Esscom Twintalker 9210

NEDERLANDS

1 Inleiding

Hartelijk dank voor de aankoop van de Esscom Twintalker. Dit is een toestel voor
radiocommunicatie op laag vermogen, dat geen andere gebruikskosten heeft dan de
minimale kosten van het opladen van de batterijen.
De Twintalker werkt op radiofrequenties voor particulier mobiel radioverkeer (PMR) en kan
worden gebruikt in alle landen waar deze service is toegestaan. U vindt de lijst van landen
op de verpakking en in deze handleiding.

2 Gebruiksdoel

Het toestel kan worden gebruikt voor verschillende professionele en recreatieve doeleinden.
Bijvoorbeeld: om contact te houden wanneer u op reis bent in 2 of meer voertuigen, of tijdens
het fietsen of skieën. Ook kunt u hiermee contact houden met uw kinderen, bv. wanneer zij
buiten spelen.

Beperking: Controleer de nationale regelgeving voordat u het
toestel gebruikt in een ander land dan het land van aankoop. De
standaard kan in andere landen zijn verboden.

3 CE-markering en beperkingen

De CE-markering op het toestel, de handleiding en de verpakking geeft aan dat het toestel
voldoet aan de basiseisen van de R&TTE-richtlijn 1995/5/EG.

4 Veiligheidsinstructies

4.1 Algemeen

Lees de volgende informatie over veiligheid en juist gebruik zorgvuldig door. Stel u op de
hoogte van alle functies van het toestel. Bewaar deze handleiding op een veilige plaats voor
later gebruik.

4.2 Brandwonden

• Raak de antenne niet aan als de afdekking van de antenne is beschadigd, want als een
antenne in aanraking komt met de huid bij het zenden, kan dit leiden tot kleine
brandwonden.

• Batterijen kunnen schade aan materiaal veroorzaken, bijvoorbeeld brandplekken, als
geleidend materiaal (zoals sieraden, sleutels of kralenkettingen) in aanraking komt met
de blootliggende contacten. Het materiaal kan een elektrisch circuit sluiten (kortsluiting)
en erg heet worden. Hanteer opgeladen batterijen met zorg, vooral als u deze in een
zak, tas of andere houder met metalen voorwerpen plaatst.

4.3 Persoonlijke veiligheid

• Plaats het toestel niet boven een airbag of in de buurt waar de airbag zich opblaast.
Airbags worden met veel kracht opgeblazen. Als een communicatietoestel zich bevindt
in de radius van de airbag op het moment dat deze wordt geactiveerd, kan het toestel

Esscom Twintalker 9210 3

Esscom Twintalker 9210

Omgevingen waar explosiegevaar bestaat zijn vaak, maar niet altijd,
duidelijk aangegeven. Hieronder vallen brandstoftankruimtes, zoals
onderdeks op schepen, overslag- of opslagplaatsen voor brandstof of
chemicaliën; omgevingen waar de lucht chemicaliën of deeltjes bevat,
zoals graan, stof of metaaldeeltjes; en elke andere omgeving waar u
gewoonlijk wordt geadviseerd de motor van uw voertuig uit te schakelen.

met grote kracht worden weggeslingerd en de inzittenden van het voertuig ernstig
verwonden.

• Houd de radio ten minste 15 centimeter verwijderd van een pacemaker.

• Schakel uw radio onmiddellijk UIT in geval van interferentie met medische apparatuur.

• Vervang de batterijen niet in een omgeving waar explosiegevaar bestaat. Bij het
installeren of verwijderen van de batterijen kunnen contactvonken ontstaan, die een
explosie kunnen veroorzaken.

• Schakel uw radio uit wanneer u zich bevindt in een omgeving waar explosiegevaar
bestaat. Vonken kunnen in een dergelijke omgeving brand of een explosie veroorzaken,
met lichamelijk letsel of zelfs de dood tot gevolg.

• Werp batterijen nooit in vuur, aangezien ze dan kunnen ontploffen.

4.4 Vergiftigingsgevaar

• Houd batterijen uit de buurt van kleine kinderen

4.5 Regelgeving

• In bepaalde landen is het verboden om onder het rijden uw PMR te gebruiken. Zet u in
dit geval aan de kant voordat u het toestel gebruikt.

• Schakel uw toestel UIT aan boord van een vliegtuig wanneer u hierom wordt verzocht.
Gebruik van het toestel dient in overeenstemming te zijn met de voorschriften van de
luchtvaartmaatschappij of de instructies van de bemanning.

• Schakel uw toestel UIT op plaatsen waar waarschuwingsbordjes u vragen dit te doen.
Ziekenhuizen of gezondheidscentra kunnen apparaten gebruiken die gevoelig zijn voor
van buitenaf komende radiofrequentie-signalen.

• Het vervangen of wijzigen van de antenne kan de PMR-radiospecificaties beïnvloeden
en inbreuk maken op de CE-voorschriften. Niet-goedgekeurde antennes kunnen ook de
radio beschadigen.

4.6 Opmerkingen

• Raak de antenne niet aan tijdens het zenden; dit kan het bereik beïnvloeden.

• Verwijder de batterij als u het toestel langere tijd niet gebruikt.

5 Reiniging en onderhoud

• Reinig het toestel met een vochtige doek. Gebruik hiervoor alleen water. Gebruik geen
reinigings- of oplosmiddelen op het toestel; deze kunnen de behuizing beschadigen en
naar binnen lekken, wat kan leiden tot blijvende beschadigingen.

• Gebruik een droge pluisvrije doek om batterijcontacten te reinigen.

4 Esscom Twintalker 9210

Esscom Twintalker 9210

NEDERLANDS

T

T

T

T

Het bereik van radiogolven wordt sterk beïnvloed door obstakels zoals
gebouwen, beton/metaal structuren, oneffenheden in het landschap,
bebossing, beplanting, …
Dit betekent dat het bereik tussen twee of meerdere PMR's in sommige
extreme gevallen kan beperkt worden tot maximaal enkele tientallen meters.
Zo zal je al gauw merken dat PMR het best werkt wanneer er een minimum
aan obstakels is tussen de gebruikers.

• Schakel het toestel direct uit en verwijder de batterijen wanneer het toestel nat is
geworden. Droog het batterijvak met een zachte doek om mogelijke waterschade tot
een minimum te beperken. Laat het afdekplaatje van het batterijvak een nacht lang open
of totdat het volledig droog is. Gebruik het toestel niet voordat dit volledig droog is.

6 Het toestel verwijderen

Op het einde van de levenscyclus van het product mag u dit product niet met
het normale huishoudelijke afval weggooien, maar moet u het naar een
inzamelpunt brengen voor de recyclage van elektrische en elektronische
apparatuur. Dit wordt aangeduid door het symbool op het product, in de

handleiding en/of op de verpakking.
Sommige materialen van het product kunnen worden hergebruikt als u ze naar een
inzamelpunt brengt. Door onderdelen of grondstoffen van gebruikte producten te
hergebruiken, levert u een belangrijke bijdrage aan de bescherming van het milieu.
Wend u tot uw plaatselijke overheid voor meer informatie over de inzamelpunten in uw buurt.

7 Een PMR-toestel gebruiken

Om met andere PMR-toestellen te kunnen communiceren, dienen deze allemaal op
hetzelfde kanaal te zijn afgestemd en zich binnen het ontvangstbereik te bevinden (tot max.
10 km in open veld). Aangezien deze toestellen vrij toegankelijke frequentiebanden
gebruiken (kanalen), delen alle werkende toestellen dezelfde kanalen (8 kanalen in totaal).
Privacy is daarom niet gegarandeerd. Iedereen met een PMR die op uw kanaal is afgestemd,
kan het gesprek afluisteren. Druk op de -toets als u wilt communiceren (een
spraaksignaal uitzenden).
Zodra deze toets wordt ingedrukt, wordt de zend-modus van het toestel ingeschakeld en kunt
u in de microfoon spreken. Alle andere PMR-toestellen binnen het uitzendbereik, die op
hetzelfde kanaal staan afgestemd en in de standby-modus (niet zenden) staan, kunnen uw
bericht horen. U moet wachten totdat uw gesprekspartner stopt met zenden voordat u kunt
antwoorden. Aan het eind van elke uitzending hoort u een pieptoon. U hoeft enkel de ­toets in te drukken en in de microfoon te spreken om te antwoorden.

PT

PT

Als 2 of meer gebruikers de -toets tegelijkertijd indrukken,

PT

ontvangt de ontvanger enkel het sterkste signaal, waarbij alle
andere signalen worden geblokkeerd. Zend daarom alleen uit
(door op de -toets te drukken) als het kanaal vrij is.

PT

Esscom Twintalker 9210 5

Esscom Twintalker 9210

8 Van start gaan

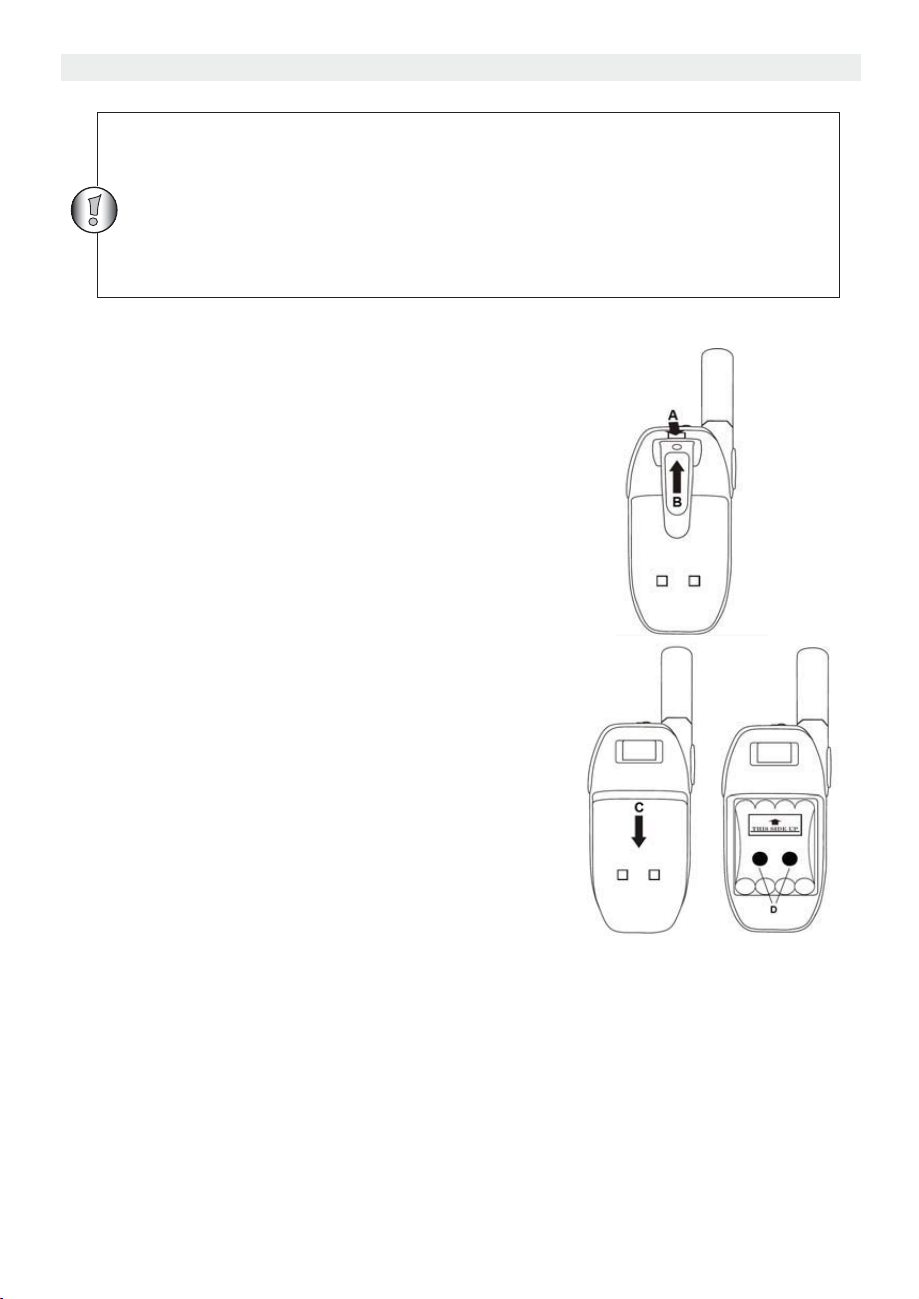

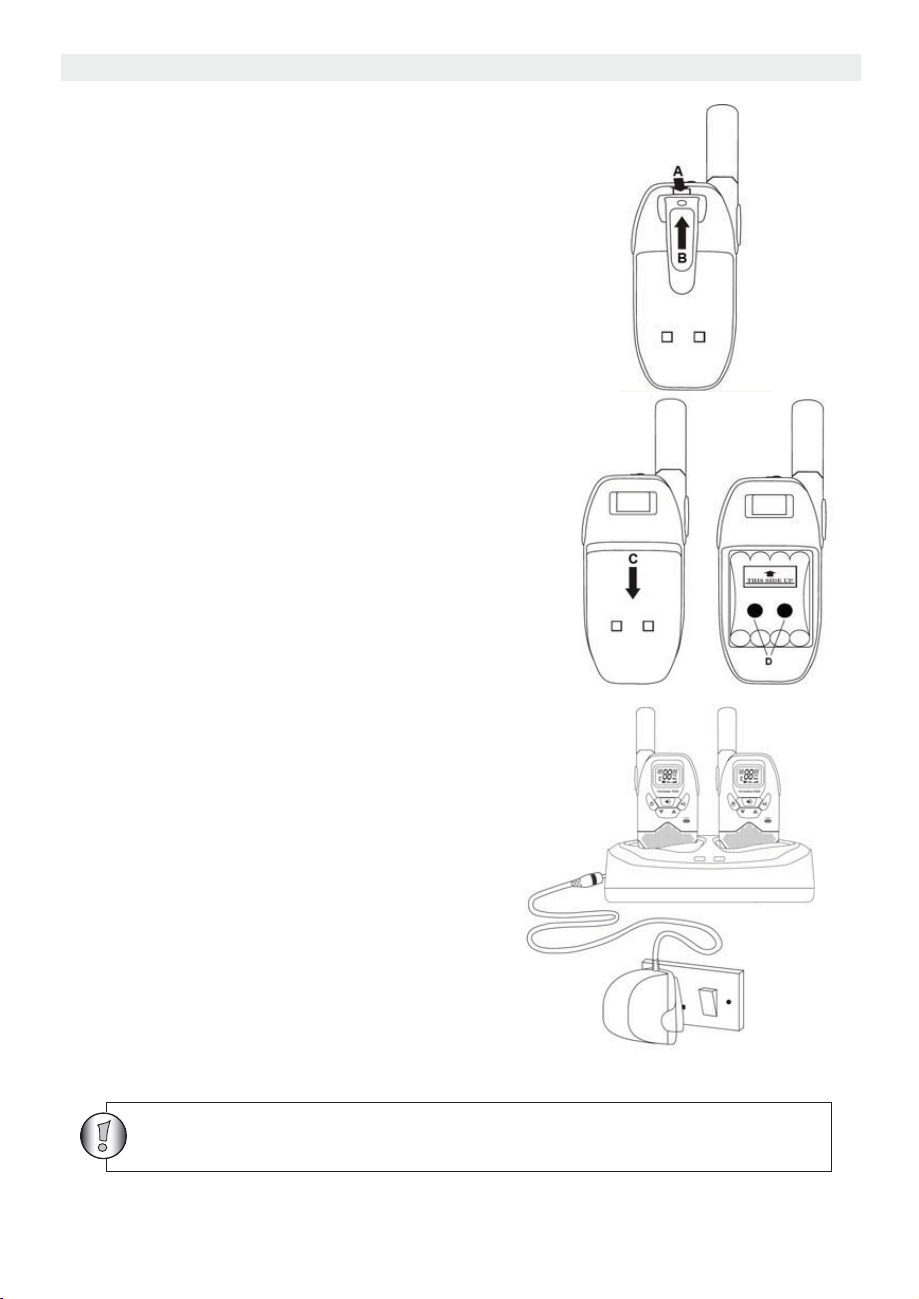

8.1 De riemclip verwijderen/installeren

1. Druk de riemclip (B) in de richting van de

antenne terwijl u het lipje van de clip (A) naar
buiten trekt, om de clip van het toestel te
verwijderen.

2. Bij het weer aanbrengen van de riemclip geeft

een hoorbare klik aan dat de riemclip op zijn
plaats is vergrendeld.

8.2 Batterijen plaatsen

1. Verwijder de riemclip (§ 8.1).

2. Open de vergrendeling (C) en schuif het

batterij-afdekplaatje eraf.

3. Installeer de oplaadbare batterijset volgens de

aangegeven polariteit. Verzeker u ervan dat de
metalen contacten aan de zijkant (D) vanaf de
radio naar buiten wijzen, zodat ze contact
maken met het batterij-afdekplaatje.

4. Breng het afdekplaatje van het batterijvak en de

riemclip weer aan (§ 8.1).

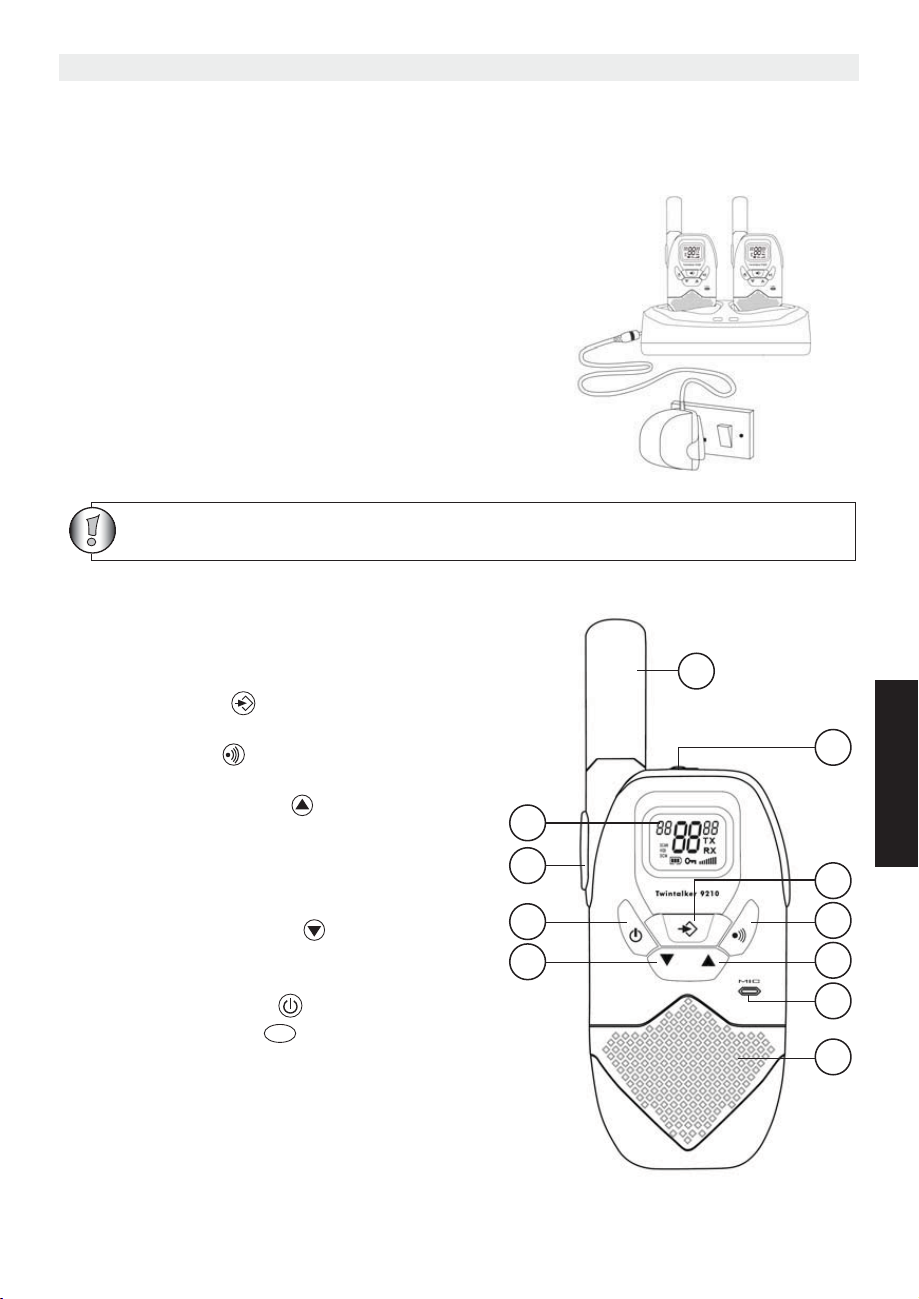

9 Batterijen opladen

Als de batterijset is geïnstalleerd, kunt u het toestel gemakkelijk opladen door het in de
bureaulader te plaatsen.

1. Plaats de bureaulader op een vlak oppervlak.

2. Steek een uiteinde van de meegeleverde

adapter in het stopcontact en het andere
uiteinde in de aansluiting aan de achterkant
van de bureaulader.

3. Plaats de radio in de lader zoals aangegeven.

4. Het laad-LED gaat branden als het toestel juist

is geplaatst en aan het laden is.
Het volledig laden van de batterijen duurt ongeveer 8
tot 10 uur.

Maak geen kortsluiting en gooi de batterijen nooit in een vuur. Verwijder
de batterijen als u het toestel langere tijd niet gebruikt.

6 Esscom Twintalker 9210

NEDERLANDS

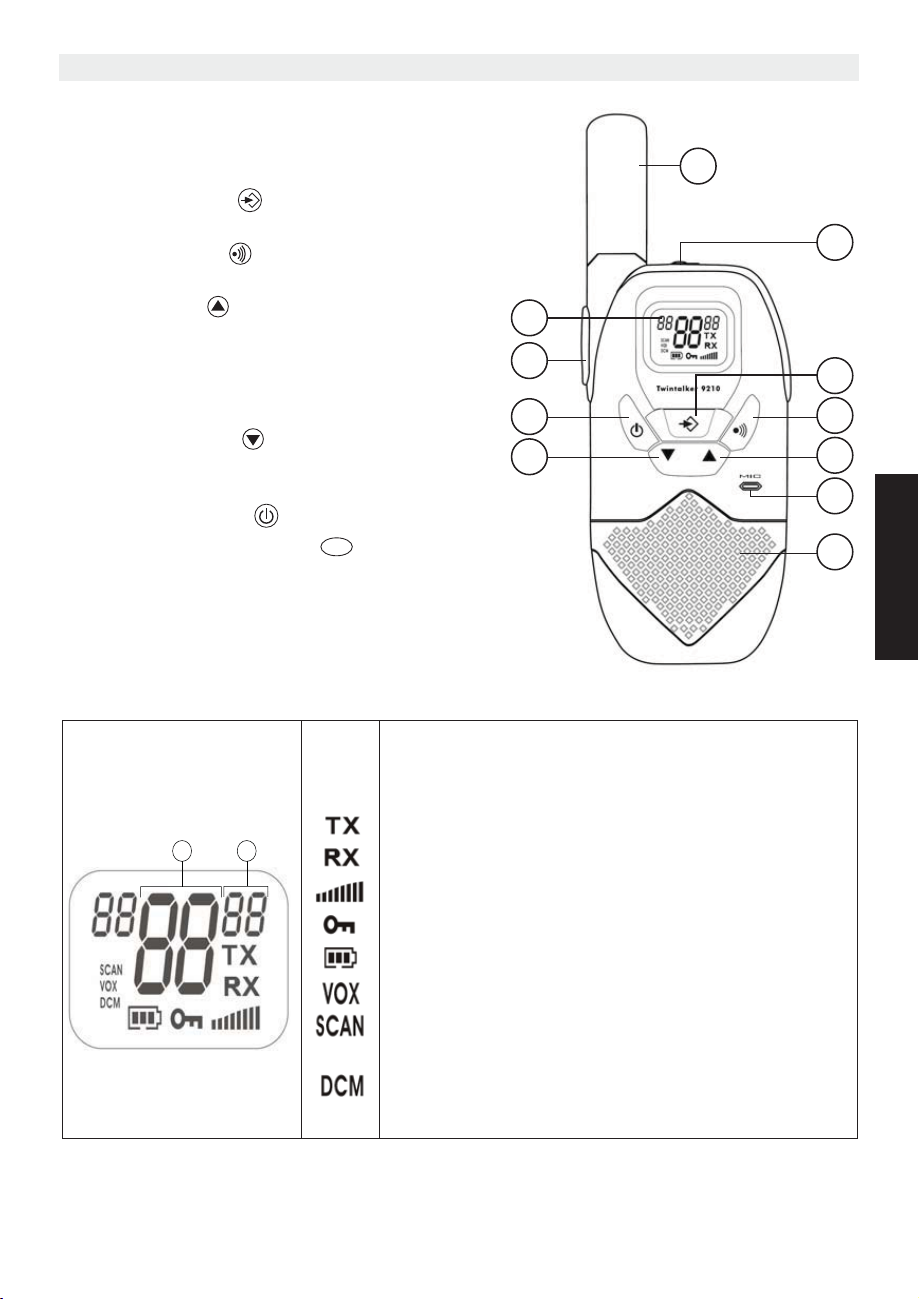

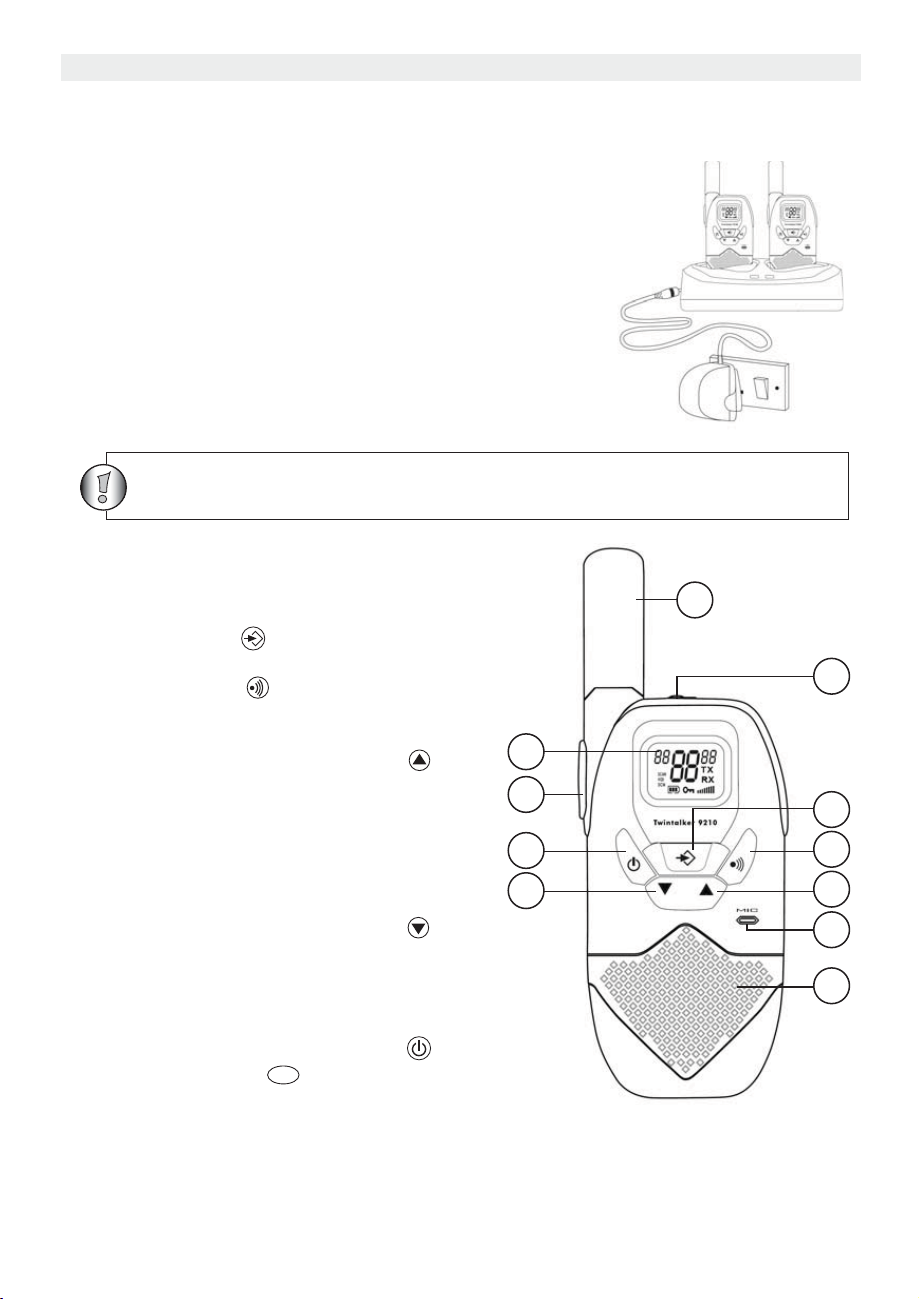

10 Toetsen

8

9

10

1

2

3

5
6

7

4

11

T

a

b

1. ANTENNE

2. Aansluiting MIC/KOPTELEFOON

3. MENU-toets

– Selecteert het menu

4. OPROEP-toets

– Zendt een oproeptoon uit

5. OMHOOG-toets

– Verhoogt het luidsprekervolume
– Selecteert het volgende menu-

onderdeel

6. MICROFOON

7. LUIDSPREKER

8. OMLAAG-toets

– Verlaagt het luidsprekervolume
– Selecteert het vorige menu-onderdeel

9. AAN/UIT-toets

10. PUSH TO TALK-toets

– Indrukken om te spreken, loslaten om

te luisteren

– Bevestigt een menu-instelling

11. LCD-display

PT

Esscom Twintalker 9210

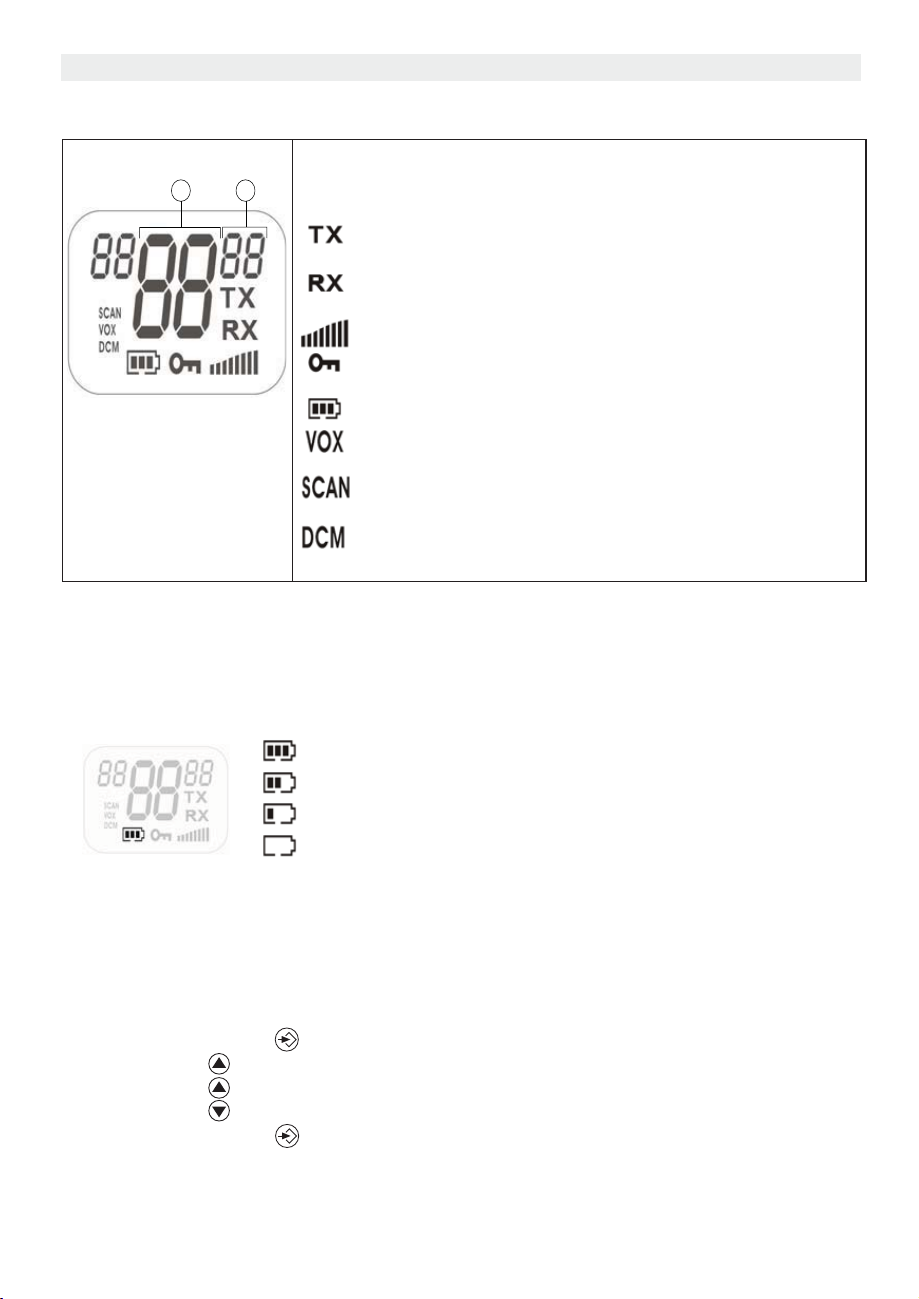

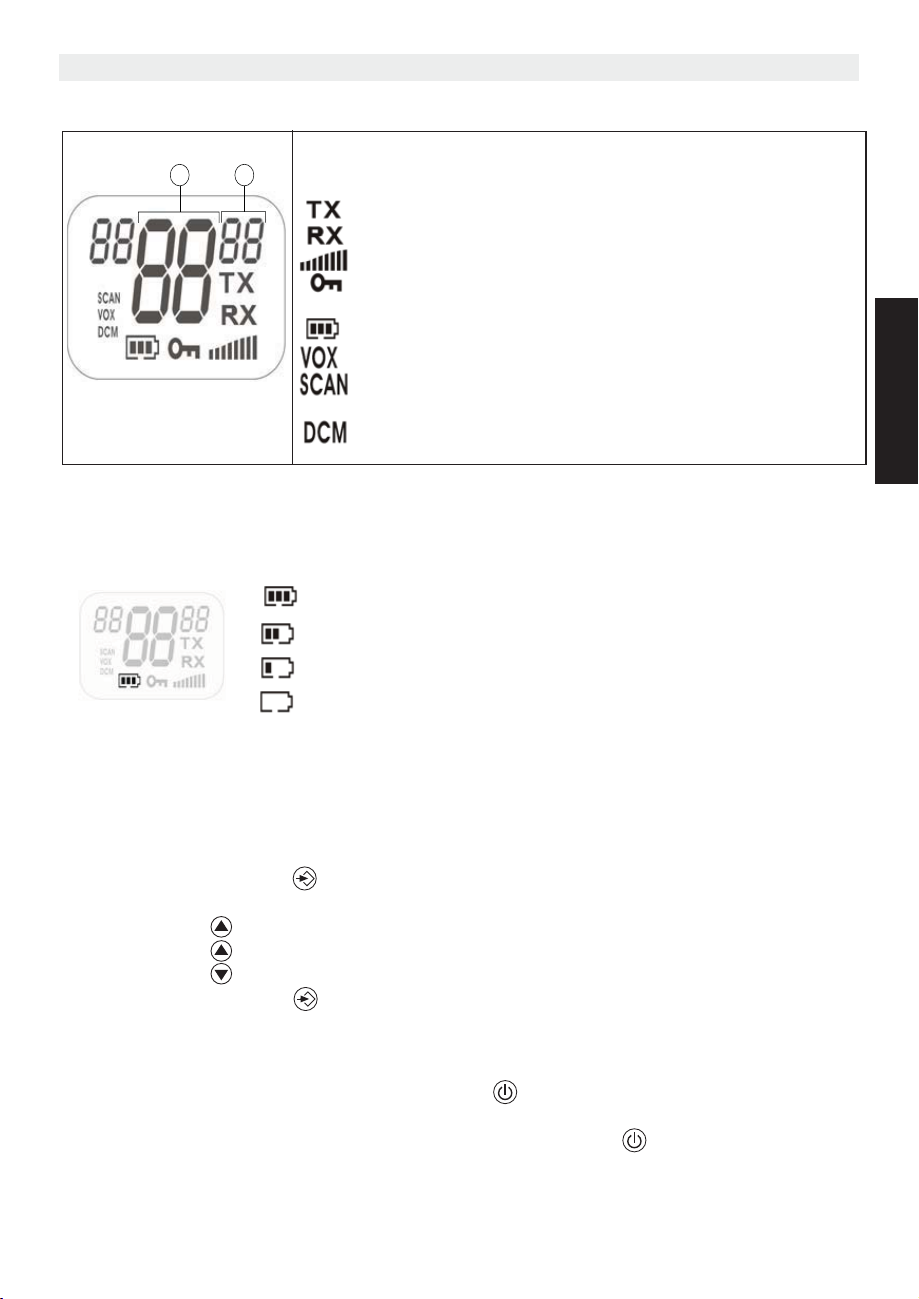

11 Informatie LCD-display

a. Kanaalnummer
b. CTCSS-code

TX-pictogram – Wordt getoond bij het zenden van een

signaal
RX-pictogram – Wordt getoond bij het ontvangen van een
signaal

Indicator luidsprekervolume
Vergrendelpictogram – Wordt getoond als het toetsenbord
is vergrendeld.
Indicator laadniveau batterijen
VOX-pictogram – Wordt getoond tijdens de
spraakgestuurde (Vox) modus
Scan-pictogram – Wordt getoond als de scan-modus is

ingeschakeld
Dual Scan-pictogram – Wordt getoond als de dual
scanmodus is ingeschakeld

Esscom Twintalker 9210 7

Esscom Twintalker 9210

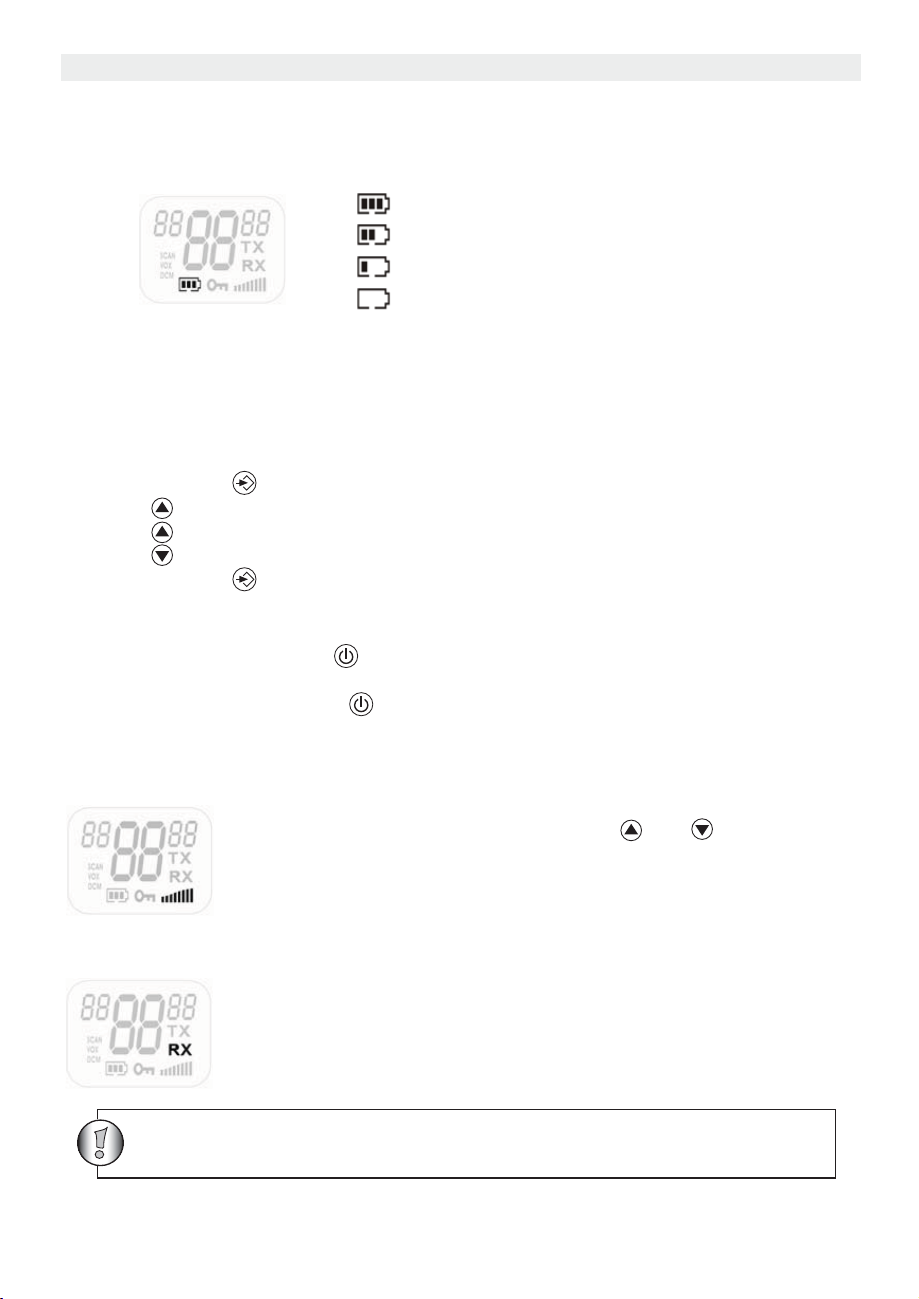

12 Laadniveau batterijen/Indicatie batterij bijna leeg

Het LAADNIVEAU van de batterijen wordt aangegeven door het aantal vierkantjes in het
BATTERIJ-pictogram op het LCD-scherm.

Batterij vol
Batterij 2/3 geladen
Batterij 1/3 geladen
Batterij leeg

Als het LAADNIVEAU VAN DE BATTERIJ laag is, gaat het BATTERIJ-pictogram knipperen
om aan te geven dat de batterijset moet worden opgeladen of vervangen.

13 De Twintalker 9210 gebruiken

13.1 Stopwatchg

• Druk op en houd gedurende 4 seconden ingedrukt om de stopwatch-modus te

selecteren

• Druk op om de tijd te starten

• Druk op om de tijd te stoppen

• Druk op om de timer op nul te stellen

• Druk op en houd gedurende 4 seconden ingedrukt om de stopwatch-modus te

verlaten

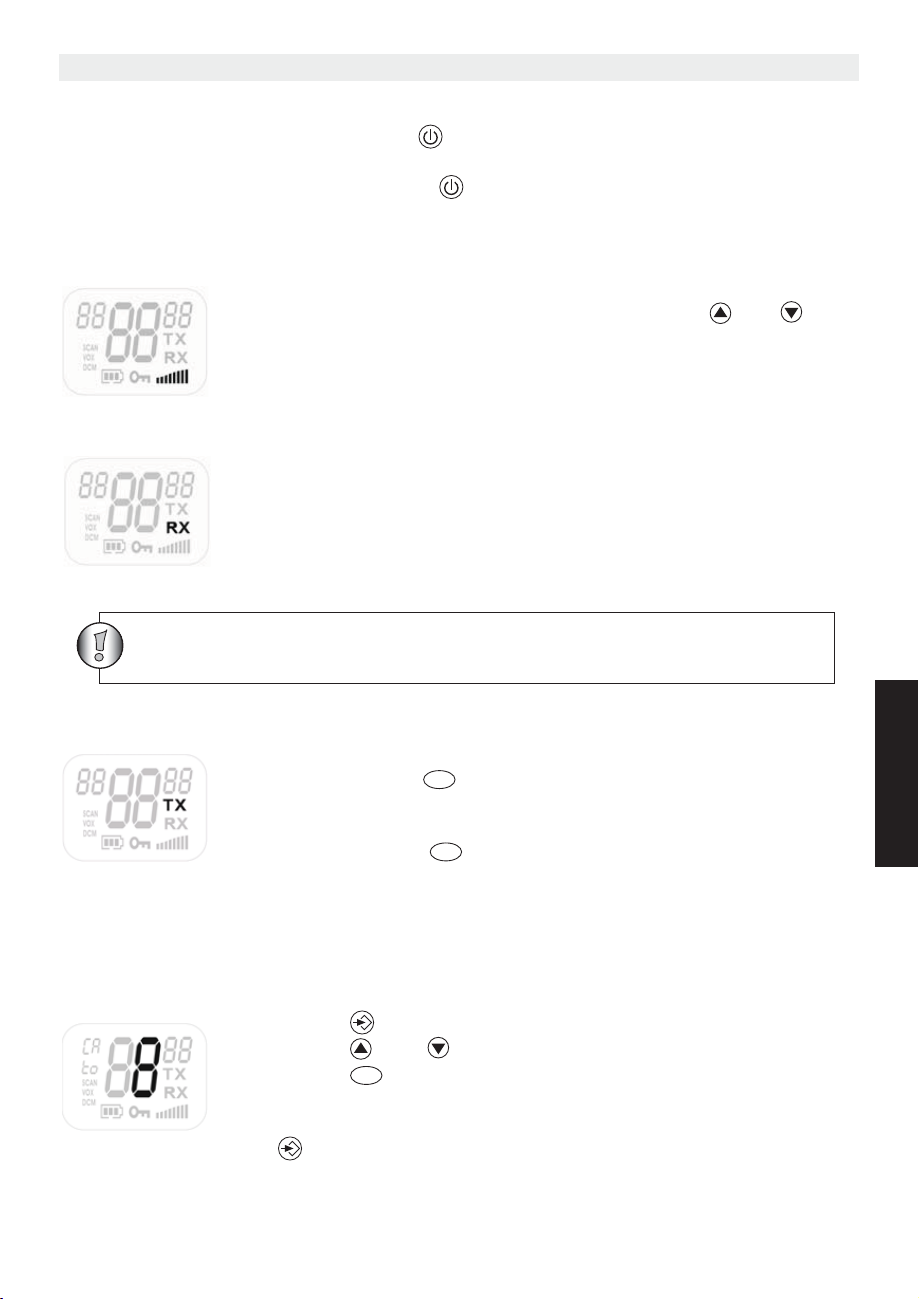

13.2 Het toestel in- en uitschakelen (ON/OFF)

• Inschakelen: druk op en houd de toets ingedrukt. Het toestel begint te “piepen” en

op het LCD-scherm verschijnen het huidige kanaal, de CTCSS-code en de tijd.

• Uitschakelen: druk op en houd de toets weer ingedrukt. Het toestel begint te

“piepen” en enkel de tijd wordt weergegeven.

13.3 Luidsprekervolume afstellen

Het volume van de luidspreker kan worden afgesteld met de toetsen
en . Het volume van de luidspreker wordt op de LCD weergegeven.

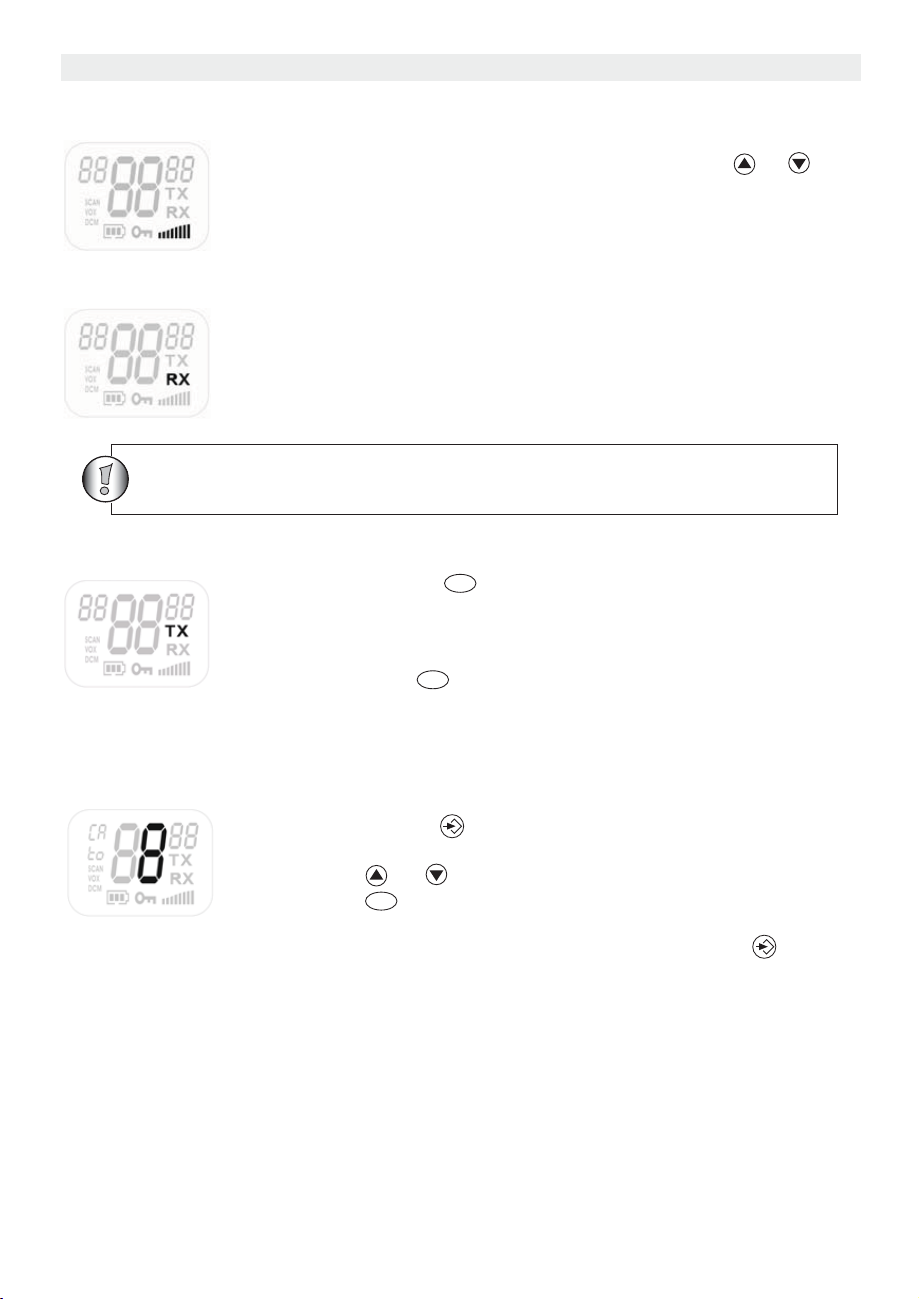

13.4 Een signaal ontvangen

Het toestel is voortdurend in de ONTVANGST-modus wanneer het AAN
staat en niet aan het zenden is. Als u een signaal ontvangt op het huidige
kanaal, verschijnt het RX-pictogram

8 Esscom Twintalker 9210

NEDERLANDS

.

T

T

T

PTT

T

Andere mensen die uw signaal willen ontvangen, moeten op hetzelfde
kanaal zitten en dezelfde CTCSS-code hebben ingesteld als u.

13.5 Een signaal zenden

Esscom Twintalker 9210

• Druk op en houd de toets ingedrukt om te ZENDEN.

PT

• Houd het toestel verticaal met de MICROFOON 10 cm van de mond
en spreek in de microfoon.

• Laat los wanneer u het zenden wilt stoppen.

PT

13.6 Van kanaal veranderen

De PMR beschikt over 8 kanalen.

Ga als volgt te werk om van kanaal te veranderen:

• Druk één keer op , het huidige kanaalnummer op het LCD-scherm
gaat knipperen.

• Druk op of om het kanaal te wijzigen.

• Druk op om uw keuze te bevestigen en terug te keren naar de

PT

NORMALE modus.

• Druk op om te bevestigen en naar de volgende optie door te gaan.

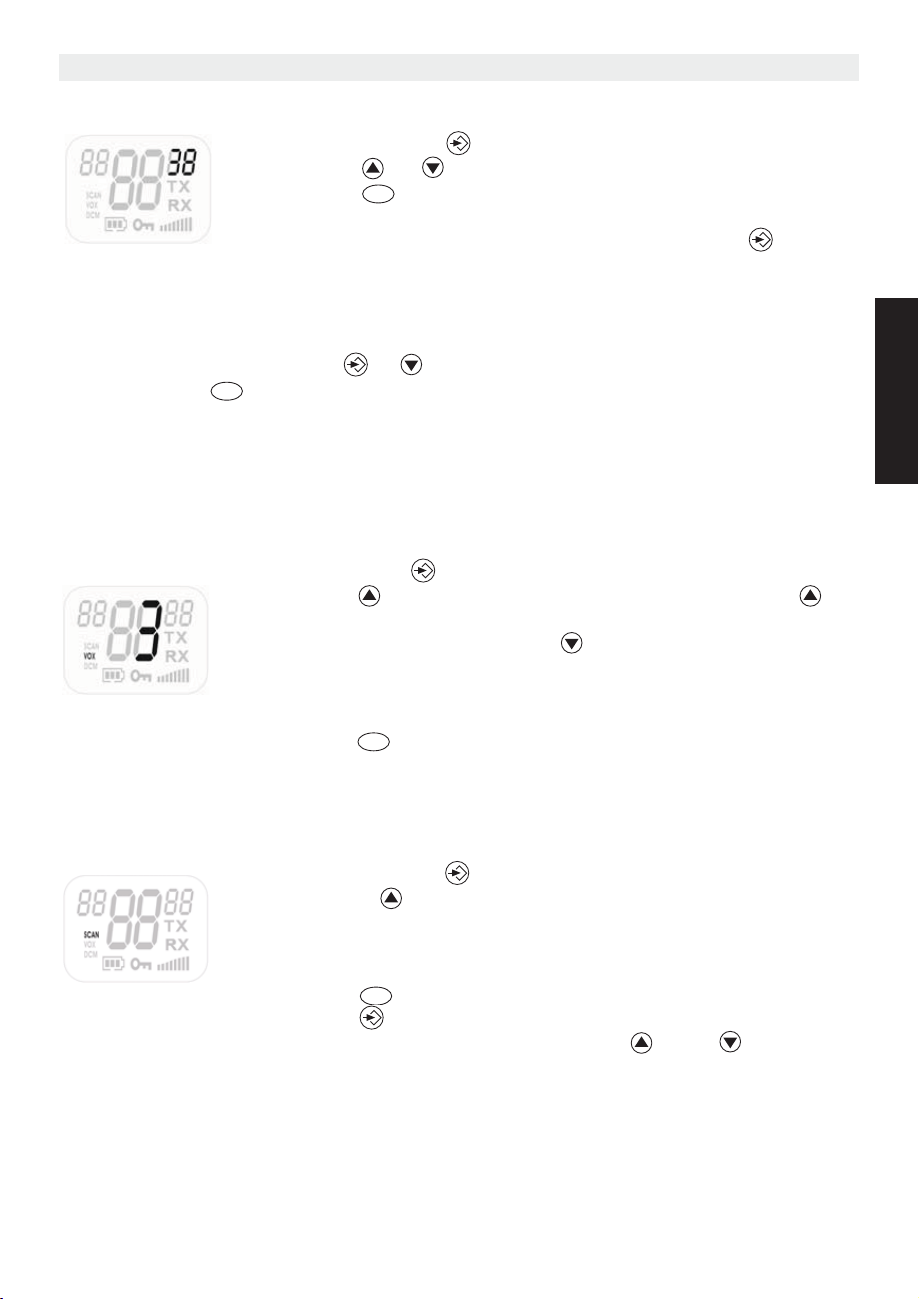

13.7 CTCSS (Continuous Tone Coded Squelch System)

De 2 tekens tellende CTCSS-code komt overeen met een specifieke toonfrequentie die de
radio uitzendt. Twee gebruikers die hetzelfde kanaal en dezelfde CTCSS hebben ingesteld,
kunnen elkaar horen. Ze kunnen niemand anders op het kanaal horen, tenzij de andere
radio's precies dezelfde CTCSS-code hebben ingesteld.

De PMR beschikt over 38 CTCSS-codes.

• Druk twee keer op , de CTCSS-code gaat knipperen.

• Druk op of om een andere code te selecteren.

• Druk op om uw keuze te bevestigen en terug te keren naar de
NORMALE modus.

• Druk op om te bevestigen en naar de volgende optie door te gaan.

13.8 Monitor

U kunt de MONITOR-functie gebruiken om op het huidige kanaal te zoeken naar zwakkere
signalen.

• Druk tegelijkertijd op en op om de monitor-functie in te schakelen.

• Druk op om het monitoren te stoppen

Esscom Twintalker 9210 9

PT

Esscom Twintalker 9210

T

T

T

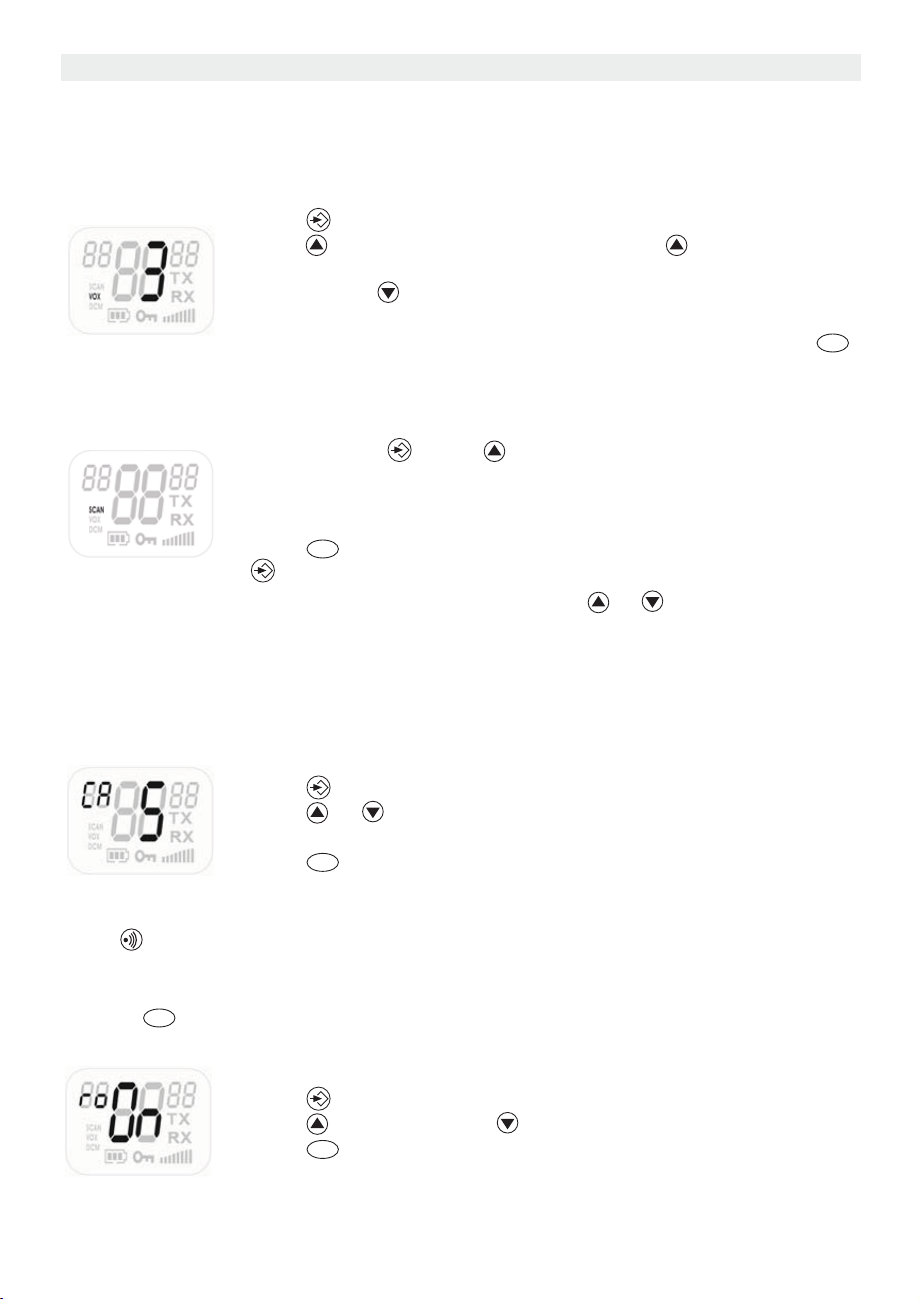

13.9 VOX-selectie

De PMR is in staat spraakgestuurd (VOX) te zenden. In de VOX-modus zendt de radio een
signaal uit als hij wordt geactiveerd door uw stem of een ander geluid in de omgeving. De
VOX-modus wordt niet aangeraden als u van plan bent de radio in een lawaaierige of
winderige omgeving te gebruiken.

• Druk 3 keer op .

• Druk op om de VOX-functie in te schakelen en druk opnieuw op
om het VOX-gevoeligheidsniveau te selecteren dat wordt
weergegeven in de rechterhoek van de display. Druk op tot OFF op
de display verschijnt om VOX uit te schakelen.

• In de VOX-modus wordt het VOX-pictogram weergegeven.

• Druk op om uw keuze te bevestigen en terug te keren naar de

PT

NORMALE modus.

13.10 Channel Scan

De functie CHANNEL SCAN zoekt in een eindeloze lus naar actieve signalen op kanaal 1
tot 8.

• Druk op en houd de toets ingedrukt. Druk kort op om het

scannen te starten.

• Laat de toetsen los.

• Als een actief signaal wordt gedetecteerd (op een van de acht

kanalen), pauzeert CHANNEL SCAN en krijgt u het actieve signaal te
horen.

• Druk op om te communiceren op het actieve kanaal. Druk op

om Channel Scan uit te schakelen.
Als een actief signaal wordt gedetecteerd (op een van de acht kanalen), drukt u op of
om het huidige kanaal over te slaan en verder te zoeken naar een actief kanaal.

PT

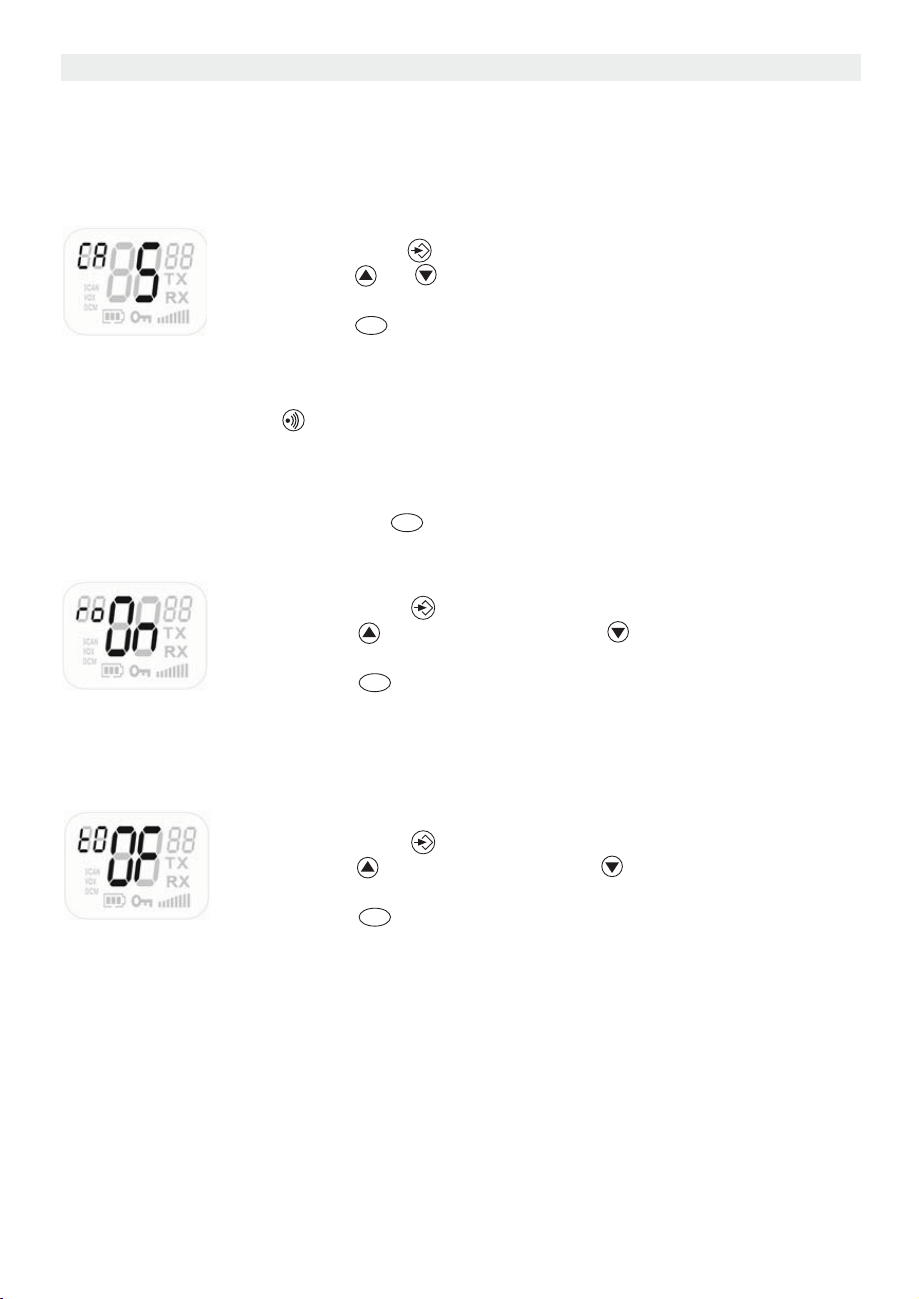

13.11 Oproeptonen

Met een oproeptoon laat u anderen weten dat u wilt praten.

a. De oproeptoon instellen

U kunt kiezen uit 5 verschillende oproeptonen.

• Druk 4 keer op . CA verschijnt op de display.

• Druk op of om een andere oproeptoon te selecteren of selecteer
OFF om oproeptonen uit te schakelen.

• Druk op om uw keuze te bevestigen en terug te keren naar de
standby-modus.

b. Een oproeptoon zenden

Druk kort op . De oproeptoon wordt gedurende 3 seconden op het ingestelde kanaal
uitgezonden.

10 Esscom Twintalker 9210

PT

Esscom Twintalker 9210

NEDERLANDS

T

T

T

PTT

13.12 Roger-pieptoon in/uitschakelen

Nadat u de -toets hebt losgelaten, zendt het toestel een Roger-pieptoon uit om te
bevestigen dat u klaar bent met praten.

PT

De Roger-pieptoon instellen.

• Druk 5 keer op . ‘ro’ verschijnt op de display.

• Druk op om de Roger-pieptoon in te schakelen (ON), of op om
de Roger-pieptoon uit te schakelen (OFF).

• Druk op om uw keuze te bevestigen en terug te keren naar de

PT

standby-modus.

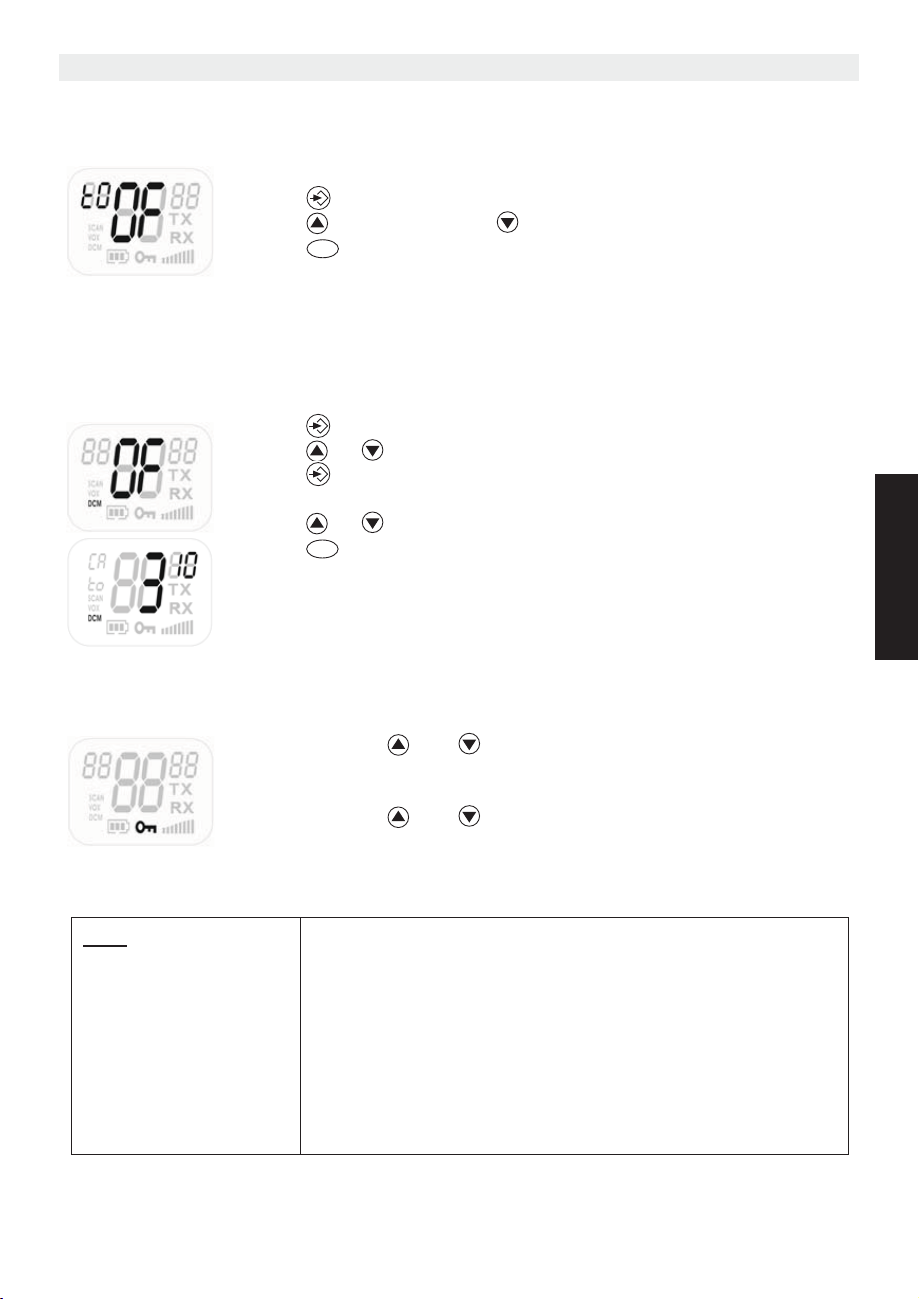

13.13 Toetstoon in/uitschakelen

U hoort een korte pieptoon bij het indrukken van een toets.

Toetstoon instellen.

• Druk 6 keer op . ‘to’ verschijnt op de display.

• Druk op om de toetstoon in te schakelen (ON), of op om de
toetstoon uit te schakelen (OFF).

• Druk op om uw keuze te bevestigen en terug te keren naar de

PT

standby-modus.

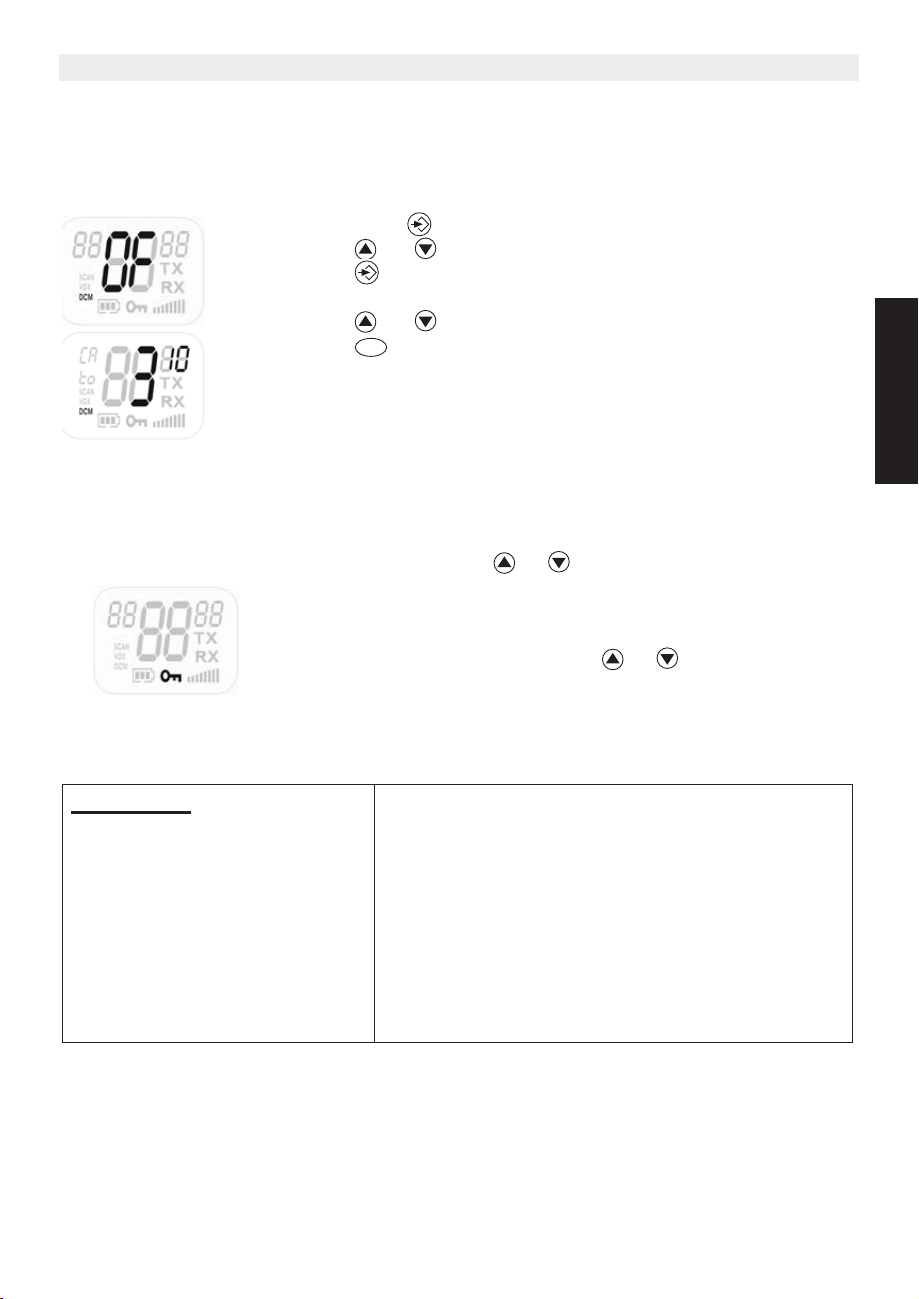

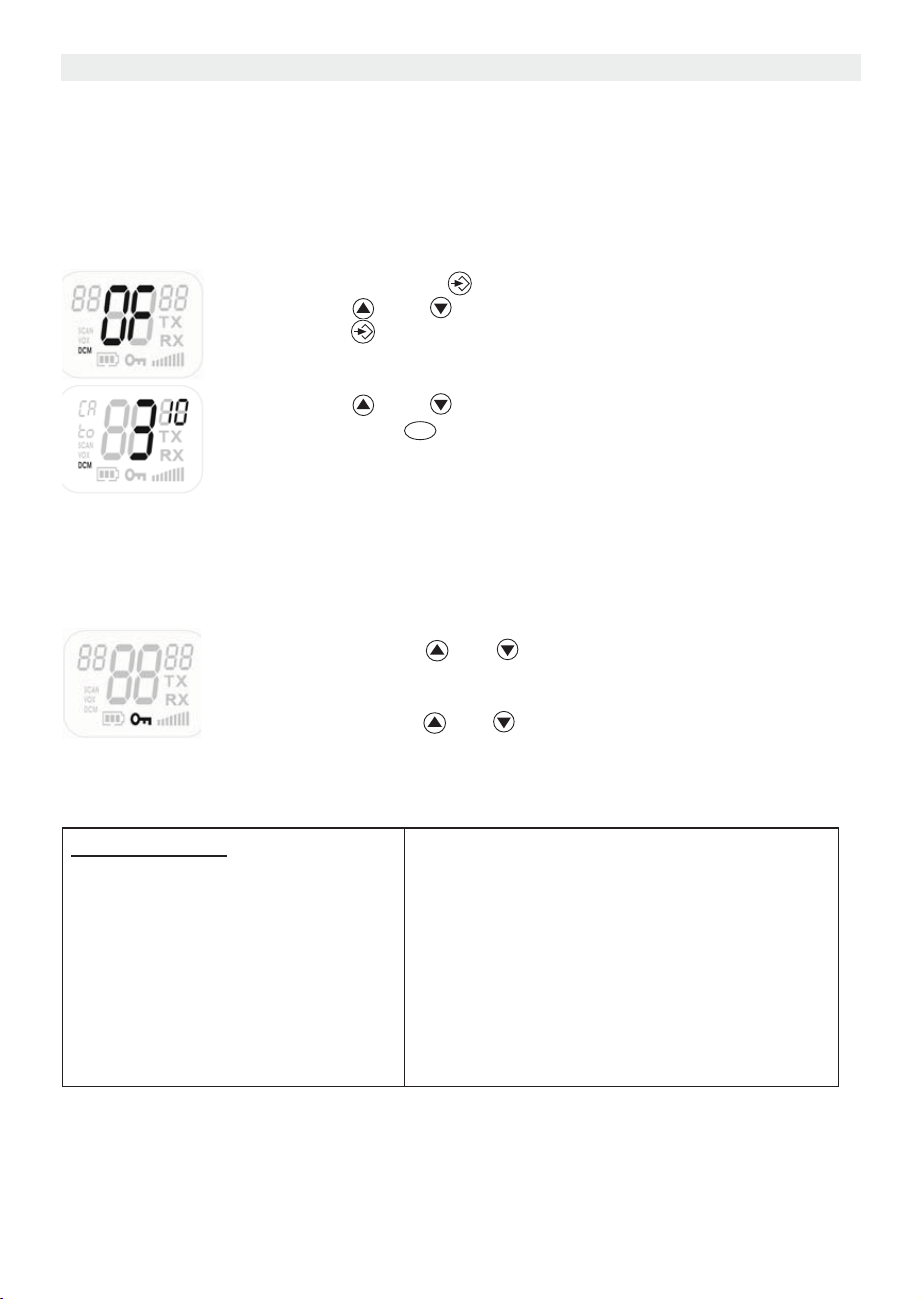

13.14 Functie Dual Channel Monitor

In standby is de PMR ingesteld op één ingesteld kanaal met een CTCSS-code. De PMR
ontvangt enkel signalen die op hetzelfde kanaal en met dezelfde CTCSS-code worden
verzonden.
De functie Dual Channel Monitor stelt u in staat een tweede kanaal met CTCSS-code te
monitoren.

• Druk 7 keer op , DCM OFF verschijnt op de display.

• Druk op of om het kanaal te wijzigen.

• Druk op om de kanaalkeuze te bevestigen en naar CTCSS
SUB-CHANNEL SELECTION te gaan.

• Druk op of om de CTCSS te wijzigen.

• Druk op om te bevestigen.

Selecteer ‘OFF’ bij het instellen van het kanaal om de functie uit te
schakelen.

Als de functie Dual Channel Monitor is ingeschakeld, schakelt de PMR opeenvolgend tussen
het standby-kanaal + CTCSS en het Dual Channel + CTCSS.

13.15 Toetsvergrendeling

• Houd gedurende 4 seconden en tezamen ingedrukt om de
TOETSVERGRENDELINGS-modus in te schakelen. Het pictogram
TOETSVERGRENDELING verschijnt op het LCD-scherm.

• Houd opnieuw gedurende 4 seconden en tezamen ingedrukt
om de TOETSVERGRENDELING uit te schakelen.

Esscom Twintalker 9210 11

Esscom Twintalker 9210

)

14 Technische specificaties

PMR

Kanalen
CTCSS
Frequentie
Bereik
PMR-batterijen
Zendvermogen
Modulatietype
Kanaalscheiding

Channel Frequency Chart: CTCSS Code Chart

Channel Frequency (MHz

1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2
2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8
3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5
4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7
5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1
6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7
7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6
8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8

8
38

446.00625 MHz – 446.09375 MHz
Tot 10 km (open veld)
4 x AAA Alkaline of NiMh oplaadbare batterijset
=< 500 mW ERP
FM – F3E
12,5 kHz

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)

8 88,5 18 123,0 28 173,8 38 250,3
9 91,5 19 127,3 29 179,9

15 Garantie

15.1 Garantieperiode

Op de Esscom-toestellen wordt een garantie van 36 maanden verleend. De garantieperiode
begint op de dag waarop het nieuwe toestel wordt gekocht. Kleine onderdelen of defecten
die een verwaarloosbaar effect hebben op de werking of waarde van het toestel worden niet
gedekt door de garantie.
De garantie moet worden bewezen door overlegging van het aankoopbewijs waarop de
datum van aankoop en het toesteltype staan aangegeven.

15.2 Afwikkeling van garantieclaims

Een defect toestel moet, samen met een geldig aankoopbewijs, worden teruggestuurd naar
een officieel erkende hersteldienst. Als het toestel tijdens de garantieperiode een defect
vertoont, zal de hersteldienst eventuele defecten te wijten aan materiaal- of productiefouten
gratis herstellen.
De hersteldienst zal naar eigen goeddunken haar garantieverplichtingen vervullen door
defecte toestellen of onderdelen van defecte toestellen te herstellen of te vervangen. In het
geval van vervanging kunnen de kleur en het model verschillend zijn van het oorspronkelijk
gekochte toestel.

12 Esscom Twintalker 9210

Esscom Twintalker 9210

NEDERLANDS

De oorspronkelijke aankoopdatum is bepalend voor het begin van de garantieperiode. De
garantieperiode wordt niet verlengd als het toestel wordt vervangen of hersteld door de
officieel erkende hersteldienst.

15.3 Garantiebeperkingen

Schade of defecten te wijten aan onoordeelkundig gebruik of bediening en schade te wijten
aan het gebruik van niet-originele onderdelen of accessoires, worden niet gedekt door de
garantie.
De garantie dekt geen schade te wijten aan externe factoren, zoals bliksem, water en brand,
noch enige transportschade.
Er kan geen beroep worden gedaan op de garantie als het serienummer op het toestel is
gewijzigd, verwijderd of onleesbaar gemaakt.

Esscom Twintalker 9210 13

Esscom Twintalker 9210

1 Introduction

Nous vous remercions d'avoir acheté le Esscom Twintalker. Il s'agit d'un appareil de
communication radio de faible puissance dont le coût de fonctionnement se limite au
rechargement des batteries.
Le Twintalker fonctionne sur les fréquences réservées aux talkie-walkies (Private Mobile
Radio - PMR) dans tous les pays qui autorisent ce service, comme mentionné sur
l'emballage et dans ce manuel.

2 Usage

Cet appareil s'utilise aussi bien dans un cadre professionnel que personnel. Par exemple:
pour maintenir le contact lors d'un voyage à plusieurs voitures, au cours de randonnées en
deux-roues ou en ski. Vous pouvez également l'utiliser pour communiquer avec vos enfants
lorsqu'ils jouent dehors, etc.

Restrictions:
Si vous utilisez l'appareil dans un autre pays que celui où vous
l'avez acheté, vérifiez les réglementations locales, car cette
norme peut y être interdite.

3 Marquage CE et restrictions

Le symbole CE qui figure sur le produit, sur le mode d'emploi et sur la boîte indique que
l'appareil est conforme aux recommandations essentielles de la directive R&TTE 1995/5/CE.

4 Instructions de sécurité

4.1 Généralités

Veuillez lire attentivement les instructions suivantes relatives à la sécurité et l'utilisation
correcte du produit. Familiarisez-vous avec toutes les fonctions de l'appareil. Conservez ce
manuel en lieu sûr pour pouvoir le consulter ultérieurement.

4.2 Risques de brûlure

• Ne touchez pas l'antenne si son couvercle est endommagé, car un contact avec la peau
risque de provoquer des brûlures bénignes lors de la transmission.

• Les batteries peuvent causer des dommages matériels tels que des brûlures si des
matériaux conducteurs (bijoux, clés ou colliers) entrent en contact avec les bornes
dénudées. Le matériau peut provoquer un circuit électrique (court-circuit) et devenir très
chaud. Manipulez des batteries chargées avec précaution, particulièrement lorsque
vous les mettez dans une poche, un sac ou un autre récipent contenant des objets
métalliques.

14 Esscom Twintalker 9210

Esscom Twintalker 9210

Les zones qui présentent des risques de déflagration sont généralement
signalées, mais ce n'est pas toujours le cas. Il s'agit des zones
d'alimentation en carburant telles que le premier pont d'un bateau, des
installations de transfert ou de stockage de carburant ou de produits
chimiques, des zones dont l'air contient des produits chimiques ou des
particules tels que grains, poussière ou métal pulvérisé, et les autres zones
dans lesquelles il vous est demandé de couper le moteur de votre véhicule.

4.3 Sécurité personnelle

• Ne placez pas votre appareil dans la zone située au dessus d'un airbag ni dans la zone
de déploiement de ce dernier. Les airbags se gonflant avec une très grande force, si un
appareil de communication est placé dans leur zone de déploiement, il peut être
propulsé et blesser gravement les occupants du véhicule.

• Gardez une distance minimum de 15 centimètres entre l'équipement radio et un
stimulateur cardiaque.

• Désactivez votre équipement radio dès qu'une interférence se produit avec l'appareil
médical.

• Ne remplacez pas les batteries dans une atmosphère présentant des risques de
déflagration. L'installation et le retrait des batteries peuvent provoquer des étincelles de
contact susceptibles d'entraîner une explosion.

• Désactivez votre appareil de communication lorsque vous vous trouvez dans une
atmosphère présentant des risques de déflagration. Les étincelles peuvent provoquer
une explosion ou un incendie entraînant des blessures corporelles, voire la mort.

• Ne jetez jamais de batteries dans un feu, car elles risquent d'exploser.

FRANÇAIS

4.4 Risques d'empoisonnement

• Tenez les batteries hors de portée des enfants.

4.5 Mention légale

• Dans certains pays, il est interdit d'utiliser des talkie-walkies au volant d'un véhicule.
Dans ce cas, arrêtez-vous pour utiliser l'appareil.

• À bord d'un avion, désactivez votre appareil dès que le personnel vous le demande.
L'utilisation de l'appareil doit se faire conformément aux réglementations de la
compagnie aérienne ou aux instructions de l'équipage.

• Désactivez votre appareil dans tous les lieux où des affiches interdisent son utilisation.
Les hôpitaux et les établissements de soins peuvent utiliser des équipements sensibles
à l'énergie radioélectrique extérieure.

• Le remplacement ou la modification de l'antenne peut affecter les caractéristiques radio
du talkie-walkie et enfreindre les réglementations CE. Les antennes non autorisées
peuvent également endommager l'équipement radio.

Esscom Twintalker 9210 15

Esscom Twintalker 9210

PTT

T

4.6 Remarques

• Ne touchez pas l'antenne lors de la transmission, car cela peut avoir une incidence sur
la portée.

• Retirez la batterie lorsque vous n'utilisez pas l'appareil pendant un long moment.

5 Nettoyage et maintenance

• Pour nettoyer l'appareil, utilisez un chiffon doux humidifié avec de l'eau. N'utilisez ni
produit nettoyant, ni solvant. Ils risqueraient, en effet, d'endommager le boîtier, de
pénétrer à l'intérieur de l'appareil et de provoquer des dommages irréversibles.

• Pour nettoyer le contact de la batterie, utilisez un tissu sec non pelucheux.

• Si l'appareil entre en contact avec de l'eau, désactivez-le immédiatement et retirez les
batteries. Séchez le compartiment à batteries à l'aide d'un chiffon doux pour réduire tout
risque d'endommagement. Laissez le couvercle du compartiment ouvert toute la nuit ou
jusqu'à ce qu'il soit totalement sec. N'utilisez l'appareil que lorsqu'il est entièrement sec.

6 Mise au rebut de l'appareil

Au terme du cycle de vie de ce produit, ne le jetez pas avec les déchets
ménagers ordinaires mais déposez-le dans un point de collecte pour le
recyclage des équipements électriques et électroniques. Le symbole sur ce
produit, sur le mode d'emploi et/ou la boîte vous le signale.

Certains matériaux qui composent le produit peuvent être réutilisés si vous les
déposez dans un point de recyclage. En réutilisant certaines pièces ou matières premières
de produits usagés, vous contribuez fortement à la protection de l'environnement.
Pour toute information supplémentaire sur les points de collecte dans votre région, veuillez
contacter vos autorités locales.

7 Utilisation d'un talkie-walkie

Pour que des talkie-walkies puissent communiquer entre eux, ils doivent utiliser le même ca­nal et la portée de réception doit être respectée (maximum de 10 km en terrain dégagé). Ces
appareils utilisant des bandes de fréquences libres (canaux), tous les appareils en fonctionne­ment partagent ces canaux (8 au total). La confidentialité n'est donc pas assurée. Toute per­sonne qui dispose d'un talkie-walkie utilisant votre canal est susceptible d'écouter votre
conversation. Pour communiquer (transmettre un signal vocal), appuyez sur la touche .
L'appareil passe alors en mode de transmission et vous pouvez parler dans le microphone.
Les personnes qui utilisent d'autres talkie-walkies couverts par la portée, utilisant le même
canal et se trouvant en mode veille (pas en cours de transmission) entendent votre message.
Pour que vous puissiez répondre au message, vous devez attendre que votre interlocuteur
arrête de transmettre. À la fin de chaque transmission, l'appareil émet un bip. Pour répondre,
il vous suffit d'appuyer sur la touche et de parler dans le microphone.

16 Esscom Twintalker 9210

PT

Esscom Twintalker 9210

T

T

La portée des ondes radio est fortement influencée par la présence
d'obstacles tels que bâtiments, structures en béton/métal, irrégularités du
paysage, bois, plantations…
En d'autres termes, il se peut que, dans certains cas extrêmes, la portée
entre deux PMR soit réduite à quelques dizaines de mètres maximum.
Ainsi, vous remarquerez bien vite que le PMR fonctionne mieux lorsque le
nombre d'obstacles entre les utilisateurs est minimal.

Si plusieurs utilisateurs appuient simultanément sur la touche , c'est
le signal le plus puissant qui est détecté par le récepteur et les autres
signaux sont supprimés. C'est pourquoi, vous ne devez transmettre de
signal (touche ) que lorsque le canal est libre.

PT

8 Pour commencer

8.1 Manipulation du clip de ceinture

1. Pour retirer le clip de l'appareil, poussez le clip

de ceinture (B) vers l'antenne tout en tirant sur
l'agrafe du clip (A).

2. Lorsque vous réinstallez le clip de ceinture, un

clic indique qu'il est correctement verrouillé.

PT

FRANÇAIS

8.2 Installation de la batterie

1. Retirez le clip de ceinture (§ 8.1).

2. Ouvrez le loquet de verrouillage (C) et faites

glisser le couvercle du compartiment à
batteries.

3. Installez le bloc de batteries rechargeables en

respectant la polarité illustrée ci-contre.
Assurez-vous que les contacts métalliques
latéraux (D) sont bien placés vers l'extérieur de
l'équipement radio pour qu'ils se connectent à
la porte du compartiment à batteries.

4. Réinstallez le couvercle du compartiment à

batteries et le clip de ceinture (§ 8.1).

Esscom Twintalker 9210 17

Esscom Twintalker 9210

8

9

10

1

2

3

5

6

7

4

11

T

9 Chargement des batteries

Une fois des blocs de batteries installés, il est possible d'insérer un chargeur de bureau.

1. Placez le chargeur de bureau sur une surface plane.

2. Branchez une extrémité de l'adaptateur fourni dans

la prise de courant et l'autre extrémité dans le
connecteur situé à l'arrière du chargeur de bureau.

3. Placez l'équipement radio sur le chargeur, tel

qu'illustré.

4. La LED de chargement s'allume si l'appareil est

correctement inséré et qu'il se charge.
Le temps de charge total des batteries dure entre 8 et 10
heures.

Ne les court-circuitez pas et ne les jetez pas dans le feu. Retirez les
batteries lorsque vous n'utilisez pas l'appareil pendant un long moment.

10 Touches

1. ANTENNE

2. Connecteur D'OREILLETTE

3. Touche MENU

– permet d'entrer dans le menu

4. Touche APPEL

– permet de transmettre une tonalité

d'appel

5. Touche de défilement vers le haut

– permet d'augmenter le volume du

– permet de sélectionner l'option de

6. MICROPHONE

7. HAUT-PARLEUR

8. Touche de défilement vers le bas

9. Touche d'activation/désactivation

10. Touche PAROLE

11. Écran LCD

18 Esscom Twintalker 9210

– permet de diminuer le volume du

– permet de sélectionner l'option de

– appuyez dessus pour parler et

– permet de confirmer un réglage du menu

haut-parleur

menu suivante

haut-parleur

menu précédente

PT

relâchez-le pour écouter

Esscom Twintalker 9210

a

b

11 Informations apparaissant sur l'écran LCD

a. Numéro de canal
b. Code CTCSS

Icône TX - apparaît lors de la transmission d'un signal
Icône RX - apparaît lors de la réception d'un signal
Indicateur du volume du haut-parleur
Icône de verrouillage - apparaît lorsque le clavier est

verrouillé

Indicateur du niveau de charge de la batterie
Icône VOX - apparaît en mode contrôle vocal (Vox)
Icône de balayage - apparaît lorsque le mode balayage est

activé
Icône de double balayage - apparaît lorsque le mode
double balayage est activé

12 Niveau de charge de la batterie/indication de batterie faible

Le NIVEAU DE CHARGE DE LA BATTERIE est représenté par le nombre de barres que
contient l'icône de BATTERIE de l'écran LCD.

Batterie pleine

Batterie chargée aux 2/3

FRANÇAIS

Batterie chargée au 1/3

Batterie vide

Lorsque le NIVEAU DE CHARGE DE LA BATTERIE est faible, l'icône de BATTERIE clignote
pour signaler qu'il faut procéder au remplacement ou au rechargement.

13 Utilisation du Twintalker 9210

13.1 Chronomètre

• Appuyez sur la touche et maintenez-la enfoncée pendant 4 secondes pour activer le

mode chronomètre.

• Appuyez sur pour commencer le décompte.

• Appuyez sur pour arrêter le décompte.

• Appuyez sur pour réinitialiser le chronomètre.

• Appuyez sur la touche et maintenez-la enfoncée pendant 4 secondes pour quitter le

mode chronomètre.

13.2 Activation et désactivation de l'appareil

• Pour activer l'appareil, appuyez sur la touche et maintenez-la enfoncée. Un bip est

émis et l'écran LCD affiche le canal actuel, le code CTCSS et l'heure.

• Pour désactiver l'appareil, appuyez à nouveau sur la touche et maintenez-la

enfoncée. Un bip est émis et seule l'heure reste affichée.

Esscom Twintalker 9210 19

Esscom Twintalker 9210

T

T

T

13.3 Réglage du volume du haut-parleur

Pour régler le volume du haut-parleur, utilisez les touches et . Le
niveau du volume s'affiche sur l'écran LCD.

13.4 Réception d'un signal

Lorsque l'appareil est activé et qu'il n'est pas en mode de transmission, il
est en permanence en mode de RÉCEPTION. Lorsque vous recevez un
signal sur le canal actuel, l'icône RX apparaît.

Pour que d'autres personnes reçoivent votre transmission, elles
doivent utiliser le même canal et le même code CTCSS.

13.5 Transmission d'un signal

• Appuyez sur la touche et maintenez-la enfoncée pour
TRANSMETTRE.

• Tenez l'appareil à la verticale, placez le microphone à 10 cm de votre
bouche et parlez.

• Relâchez la touche lorsque vous avez terminé de transmettre.

PT

PT

13.6 Changement de canal

Le talkie-walkie dispose de 8 canaux.
Pour changer de canal:

• Appuyez une fois sur . Le numéro du canal actuel clignote sur
l'écran LCD.

• Appuyez sur ou pour changer de canal.

• Appuyez sur pour confirmer votre sélection et retourner en mode

PT

NORMAL.

• Pour confirmer et passer à l'option suivante, appuyez sur .

13.7 CTCSS (Continuous Tone Coded Squelch System, ou système de
squelch à tonalités codées)

Le code CTCSS à deux chiffres correspond à une fréquence de tonalités spécifique émise
par l'équipement radio. Deux personnes qui utilisent le même canal et le même CTCSS
s'entendent. Elles ne peuvent entendre d'autres personnes sur ce canal que si les autres
équipements radio ont un code CTCSS absolument identique.

20 Esscom Twintalker 9210

Esscom Twintalker 9210

T

T

PTT

T

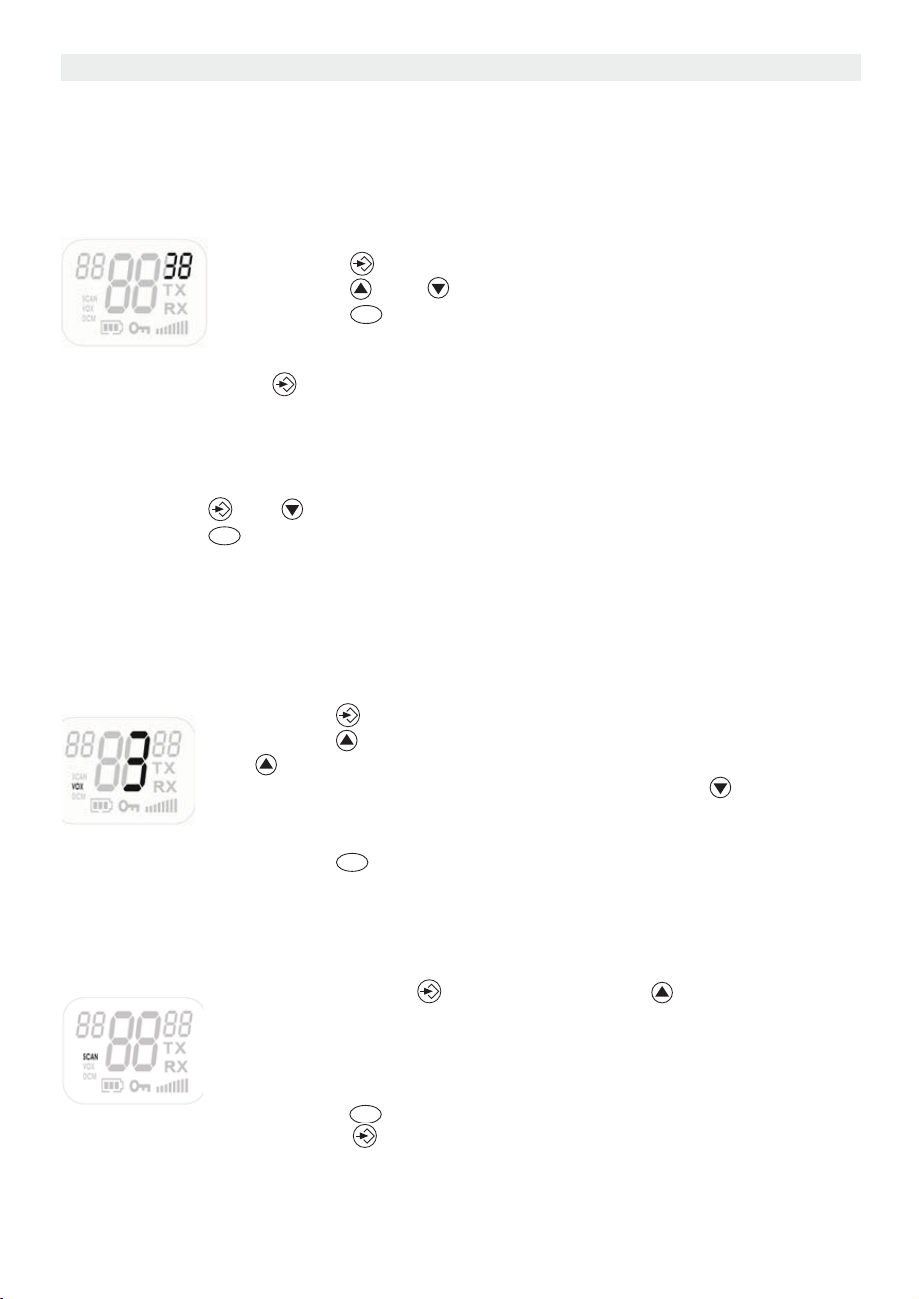

Le talkie-walkie dispose de 38 codes CTCSS.

• Appuyez deux fois sur . Le code CTCSS clignote.

• Appuyez sur ou pour sélectionner un autre code.

• Appuyez sur pour confirmer votre sélection et retourner en mode

PT

NORMAL.

• Pour confirmer et passer à l'option suivante, appuyez sur .

13.8 Monitoring

La fonction MONITORING permet de détecter les signaux faibles du canal actuel.

• Appuyez simultanément sur et pour activer le monitoring des canaux.

• Appuyez sur pour arrêter le monitoring.

PT

13.9 Sélection du mode VOX

Le talkie-walkie est capable de transmettre en mode commande vocale (VOX). Dans ce
mode, l'équipement radio transmet un signal lorsqu'il est activé par votre voix ou par un son
proche de vous. Le fonctionnement en mode VOX n'est pas recommandé lorsque vous
utilisez l'équipement radio dans un environnement bruyant ou venteux.

• Appuyez 3 fois sur .

• Appuyez sur pour activer le mode VOX, puis à nouveau sur
pour sélectionner le niveau de sensibilité de ce mode, qui figure dans
l'angle droit de l'écran. Appuyez sur jusqu'à ce que OFF
apparaisse à l'écran pour désactiver le mode VOX.

• Lorsque le mode VOX est activé, l'icône correspondante apparaît.

• Pour confirmer votre sélection et retourner en mode NORMAL,
appuyez sur .

13.10 Balayage des canaux

Le BALAYAGE DES CANAUX recherche les signaux actifs dans une boucle sans fin sur les
canaux 1 à 8.

• Appuyez sur la touche et maintenez-la enfoncée. Appuyez
brièvement sur pour commencer le balayage.

• Relâchez les touches.

• Lorsqu'un signal actif (l'un des 8 canaux) est détecté, le BALAYAGE

DES CANAUX cesse et vous entendez le signal.

• Appuyez sur pour communiquer via le canal du signal actif.
Appuyez sur pour désactiver le balayage des canaux.

Lorsqu'un signal actif (l'un des 8 canaux) est détecté, appuyez sur ou sur pour ignorer
le canal actuel et pour continuer à rechercher un autre canal actif.

PT

FRANÇAIS

Esscom Twintalker 9210 21

Esscom Twintalker 9210

T

T

PTT

T

13.11 Tonalités d'appel

Une tonalité d'appel signale aux autres personnes que vous voulez parler.

a. Réglage de la tonalité d'appel

Il est possible de sélectionner 5 tonalités différentes.

• Appuyez 4 fois sur . CA s'affiche.

• Appuyez sur ou pour sélectionner une autre tonalité d'appel ou
sélectionnez OFF pour désactiver les tonalités d'appel.

• Appuyez sur pour confirmer votre sélection et retourner en mode

PT

veille.

b. Envoi d'une tonalité d'appel

Appuyez brièvement sur . La tonalité d'appel est transmise pendant 3 secondes sur le
canal sélectionné.

13.12 Activation/désactivation du Roger Beep

Lorsque vous avez relâché la touche , l'appareil envoie un Roger Beep pour confirmer
que vous avez cessé de parler.

Pour activer le Roger Beep:

• Appuyez 5 fois sur . « ro » s'affiche.

• Appuyez sur pour activer (ON) ou sur pour désactiver le Roger
Beep (OFF).

• Appuyez sur pour confirmer votre sélection et retourner en mode
veille.

PT

13.13 Activation/désactivation de la tonalité des touches

Lorsque vous appuyez sur une touche, l'appareil émet un bip court.

Pour régler la tonalité des touches:

• Appuyez 6 fois sur . « to » s'affiche.

• Appuyez sur pour activer (ON) ou sur pour désactiver la tonalité
des touches (OFF).

• Appuyez sur pour confirmer votre sélection et retourner en mode
veille.

22 Esscom Twintalker 9210

PT

Esscom Twintalker 9210

T

13.14 Fonction de monitoring double canal

En mode veille, le talkie-walkie est réglé sur un canal avec code CTCSS. Il ne reçoit que les
signaux transmis sur ce canal avec ce code CTCSS.
Le monitoring double canal permet de contrôler un second canal avec code CTCSS.

• Appuyez 7 fois sur . DCM OFF apparaît à l'écran.

• Appuyez sur ou pour changer de canal.

• Appuyez sur pour confirmer la sélection du canal et passer à la
SÉLECTION DU SOUS-CANAL CTCSS.

• Appuyez sur ou pour modifier le CTCSS.

• Appuyez sur pour confirmer.

PT

Pour désactiver la fonction, sélectionnez OFF lorsque vous réglez le
canal.
Lorsque la fonction de monitoring double canal est activée, le talkie-walkie
commute de manière séquentielle entre le canal en veille + CTCSS et le

double canal + CTCSS.

13.15 Verrouillage des touches

• Appuyez sur les touches et ensemble et maintenez-les
enfoncées pendant 4 secondes pour activer le mode de
VERROUILLAGE DES TOUCHES. L'icône de VERROUILLAGE DES
TOUCHES apparaît sur l'écran LCD.

• Appuyez de nouveau sur les touches et ensemble et
maintenez-les enfoncées pour désactiver le VERROUILLAGE DES
TOUCHES..

FRANÇAIS

14 Caractéristiques techniques :

Talkie-walkie

Canaux
CTCSS
Fréquence
Portée
Batteries du talkie-walkie

Puissance de transmission
Type de modulation
Espacement entre canaux

Esscom Twintalker 9210 23

8
38

446.00625 MHz - 446.09375 MHz
Jusqu'à 10 Km (en terrain dégagé)
4 piles alcalines AAA ou bloc de batteries
rechargeables NiMh
=< 500 mW ERP
FM - F3E
12,5 Khz

Esscom Twintalker 9210

)

Channel Frequency Chart: CTCSS Code Chart

Channel Frequency (MHz

1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2
2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8
3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5
4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7
5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1
6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7
7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6
8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)

8 88,5 18 123,0 28 173,8 38 250,3
9 91,5 19 127,3 29 179,9

15 Garantie

15.1 Période de garantie

Les appareils de Esscom jouissent d'une période de garantie de 36 mois. La période de
garantie commence le jour d'achat du nouvel appareil. Les accessoires et les défauts qui ont
un effet négligeable sur le fonctionnement de l'appareil ne sont pas couverts.
La garantie doit être prouvée par la présentation d'une copie du ticket original d'achat sur
lequel sont mentionnés la date de l'achat et le modèle de l'appareil.

15.2 Traitement de la garantie

Tout appareil défectueux doit être retourné à un centre de service après-vente agréé,
accompagné d'un ticket d'achat valable. Si l'appareil tombe en panne pendant la période de
garantie, le centre de service après-vente réparera gratuitement toute panne due à un défaut
de matériel ou de fabrication.
Le centre de service après-vente assurera, à sa propre discrétion, ses obligations en matière
de garantie en réparant ou en remplaçant les appareils ou les pièces défectueux. En cas de
remplacement, la couleur et le modèle peuvent être différents de ceux de l'appareil acheté
initialement.
La date d'achat initiale détermine le début de la période de garantie. La période de garantie
n'est pas prolongée si l'appareil est remplacé ou réparé par l'un des centres de service
après-vente officiels.

15.3 Exclusions de garantie

Les dommages et les pannes causés par un mauvais traitement ou une utilisation incorrecte
et les dommages qui résultent de l'utilisation de pièces et d'accessoires non originaux ne
sont pas couverts par la garantie.
La garantie ne couvre pas les dommages causés par des facteurs extérieurs tels que la
foudre, l'eau et le feu ni les dommages provoqués par le transport.
Aucune garantie ne peut être invoquée si le numéro de série sur l'appareil a été modifié,
enlevé ou rendu illisible.

24 Esscom Twintalker 9210

Esscom Twintalker 9210

1 Introduction

Thank you for purchasing the Esscom Twintalker. It’s a low powered radio communication
device that has no running costs other than the minimal cost of re-charging the batteries.
The TwinTalker operates on Private Mobile Radio frequencies and can be used in any
country where the service is authorised as indicated on the packing box and in this manual.

2 Intended purpose

It can be used for different professional as well as for recreational purposes. For example: to
keep in contact during travelling with 2 or more cars, biking, skiing. It can be used to keep in
contact with your children when they are playing outside, etc...

Restriction:
Check the local regulations before using it outside the country where
it was purchased. The standard may be prohibited in this country.

3 CE Mark and restrictions

The CE symbol on the unit, user guide and giftbox indicates that the unit complies with the
essential requirements of the R&TTE directive 1995/5/EC.

4 Safety instructions

ENGLISH

4.1 General

Please read carefully through the following information concerning safety and proper use.
Make yourself familiar with all functions of the device. Keep this manual on a safe place for
future use.

4.2 Burning injuries

• If the cover of the antenna is damaged, do not touch because when an antenna comes
in contact with the skin, a minor burn may result when transmitting.

• Batteries can cause property damage such as burns if conductive material such as
jewellery, keys or beaded chains touches exposed terminals.The material may complete
an electrical circuit (short circuit) and become quite hot. Exercise care in handling any
charged battery, particularly when placing it inside a pocket, purse or other container
with metal objects.

4.3 Personal safety

• Do not place your device in the area over an air bag or in the air bag deployment area.
Air bags inflate with great force. If a communicator is placed in the bag deployment area
and the air bag inflates, the communicator may be propelled with great force and cause
serious injury to the occupants of the vehicle.

• Keep the radio at least 15 centimetres away from a pacemaker.

• Turn your radio OFF as soon as interference is taking place with medical equipment.

Esscom Twintalker 9210 25

Esscom Twintalker 9210

• Do not replace batteries in a potentially explosive atmosphere. Contact sparking may
occur while installing or removing batteries and cause an explosion.

• Turn your communicator off when in any area with a potentially explosive atmosphere.
Sparks in such areas could cause an explosion or fire resulting in bodily injury or even
death.

• Never throw batteries in fire as they may explode.

Areas with potentially explosive atmospheres are often, but not
always, clearly marked. They include fuelling areas such as
below deck on boats, fuel or chemical transfer or storage
facilities; areas where the air contains chemicals or particles,
such as grain, dust or metal powders; and any other area where
you would normally be advised to turn off your vehicle engine.

4.4 Poisoning danger

• Keep batteries away from small children

4.5 Legal

• In some countries it is prohibited to use your PMR while driving a vehicle. In this case
leave the road before using the device.

• Turn your unit OFF when on board an aircraft when instructed to do so. Any use of the
unit must be in accordance with airline regulations or crew instructions.

• Turn your unit OFF in any facilities where posted notices instruct you to do so. Hospitals
or health care facilities may be using equipment that is sensitive to external RF energy.

• Replacing or modifying the antenna may affect the PMR radio specifications and violate
the CE regulations. Unauthorised antennas could also damage the radio.

4.6 Notes

• Do not touch the antenna while transmitting, it could affect the range.

• Remove the battery if the device is not going to be used for a long period.

5 Cleaning and maintenance

• To clean the unit, wipe with a soft cloth dampened with water. Don’t use a cleaner or
solvents on the unit; they can damage the case and leak inside, causing permanent
damage.

• Battery contacts may be wiped with a dry lint-free cloth.

• If the unit gets wet, turn it off and remove the batteries immediately. Dry the battery
compartment with a soft cloth to minimize potential water damage. Leave the cover off
the battery compartment overnight or until completely dry. Do not use the unit until
completely dry.

26 Esscom Twintalker 9210

Esscom Twintalker 9210

T

T

T

T

6 Disposal of the device

At the end of the product lifecycle, you should not throw this product into the
normal household garbage but bring the product to a collection point for the
recycling of electrical and electronic equipments. The symbol on the product,
user guide and/or box indicate this.

Some of the product materials can be re-used if you bring them to a recycling
point. By re-using some parts or raw materials from used products you make an important
contribution to the protection of the environment.
Please contact your local authorities in case you need more information on the collection
points in your area.

7 Using a PMR device

To communicate between PMR devices they need to be set all on the same channel and
within receiving range (up to max. 10 km in open field). Since these devices use free
frequency bands (channels), all devices in operation share these channels(total 8 channels).
Therefore, privacy is not garanteed. Anybody with a PMR set to your channel can overhear
the conversation. If you want to communicate (transmitting a voice signal) you need to press

PT

the -button.
Once this button pressed, the device will go into transmit mode and you can speak into the
microphone. All other PMR devices in range , on the same channel and in standby mode (not
transmitting) will hear your message. You need to wait until the other party stops transmitting
before you can reply to the message. At the end of each transmission the unit will send a
beep. To reply, just press the -button and speak into the microphone.

PT

ENGLISH

If 2 or more users press the - button at the same time the

PT

receiver will receive only the stongest signal and the other signal
(s) will be supressed. Therefore you should only transmit a
signal (press - button) when the channel is free.

PT

The range of radio waves is strongly affected by obstacles such
as buildings, concrete/metal structures, the unevenness of the
landscape, woodland, plants, …
This implies that the range between two or more PMRs may in
some extreme cases be restricted to a maximum of a few tens of
metres. You will soon notice that PMR works best when there is
a minimum of obstacles between users.

Esscom Twintalker 9210 27

Esscom Twintalker 9210

8 Getting started

8.1 Removing/Installing the Belt Clip

1. To remove the clip from the unit, push the belt

clip (B) towards the antenna, while pulling the
clip tab (A).

2. When re-installing the belt clip, a click indicates

the belt clip is locked into position.

8.2 Battery Installation

1. Remove the belt clip (§ 8.1).

2. Open the locking latch (C) and slide off the

battery cover.

3. Install the rechargeable battery pack following

the polarity as shown. Ensure that the metal
contacts on the side (D) are facing outwards
from the radio to connect on the battery door.

4. Re-install the Battery Cover and Belt Clip (§ 8.1).

9 Charging batteries

When battery packs are installed, the
desktop charger provides drop-in
charging conveniency

1. Put the desktop charger on a flat

surface.

2. Plug one end of the supplied

adapter into the electric socket
and the other end into the
connector on the backside of the
desktop charger.

3. Put the radio in the charger as

indicated.

4. The charging LED will turn on if

it’s properly inserted and
charging.

It will take about 8 to 10 hours to fully charge the batteries

Do not short-circuit & dispose of in fire. Remove the batteries if this
device is not going to be used for a long period.

28 Esscom Twintalker 9210

10 Buttons

8

9

10

1

2

3

5

6

7

4

11

T

a

b

1. ANTENNA

2. EARPIECE Connector

3. MENU button

– Enter menu

4. CALL button

– Transmit a call tone

5. UP button

– Increase the speaker volume
– Select the next item in the menu

6. MICROPHONE

7. SPEAKER

8. DOWN button

– Decrease the speaker volume
– Select the previous item in the menu.

9. ON/OFF button

10. PUSH TO TALK button

– Press To Talk or release to listen
– Confirm a setting in the menu

11. LCD Display

Esscom Twintalker 9210

PT

ENGLISH

11 LCD Display information

a. Channel number
b. CTCSS code

TX icon - Displayed when transmitting a signal
RX icon - Displayed when receiving a signal
Speaker volume indicator
Lock icon - Displayed when the keypad is locked.
Battery charge level indicator
VOX icon - Displayed in Voice controlled (Vox) mode
Scan icon

- Displayed when scan mode is active
Dual Scan icon

- Displayed when dual scan mode is active

Esscom Twintalker 9210 29

Esscom Twintalker 9210

12 Battery Charge Level/Low Battery Indication

The BATTERY CHARGE LEVEL is indicated by the number of squares present inside the
BATTERY icon on the LCD Screen.

Battery Full
Battery 2/3 charged
Battery 1/3 charged
Battery empty

When the BATTERY CHARGE LEVEL is low, the BATTERY icon will flash to indicate that
the batteries need to be replaced or recharged.

13 Using the Twintalker 9210

13.1 Stopwatch

• Press and hold for 4 seconds to enter stopwatch mode

• Press to start counting

• Press to stop counting

• Press to reset the timer

• Press and hold for 4 seconds to exit stopwatch mode

13.2 Turning the Unit ON/OFF

• To activate; press and hold . The unit will “beep” and the LCD Screen will display the

current channel, CTCSS code and time.

• To switch off; press and hold again. The unit will “beep” and only the time is

displayed.

13.3 Adjusting Speaker Volume

The Speaker Volume can be adjusted using and . The Speaker
Volume level is displayed on the LCD.

13.4 Receiving a Signal

The unit is continuously in the RECEIVE mode when the unit is ON and
not transmitting. When you receive a signal on the current channel, the
RX icon is displayed.

In order for other people to receive your transmission, they must be set
on the same channel and CTCSS code

30 Esscom Twintalker 9210

13.5 Transmitting a Signal

T

T

T

T

PTT

Esscom Twintalker 9210

• Press and hold to TRANSMIT.

PT

• Hold the unit in a vertical position with the MICROPHONE 10 cm from
the mouth and speak into the microphone.

• Release when you have finished transmitting.

PT

13.6 Changing Channels

The PMR has 8 available channels.

To change channels:

• Press once, the current channel number flashes on the LCD
Screen.

• Press or to change the channel.

• Press to confirm your selection and return to the NORMAL mode.

PT

• To confirm and shift to the next option, press .

13.7 CTCSS (Continuous Tone Coded Squelch System)

The 2 digit CTCSS code corresponds to a specific tone frequency the radio emits. Two users,
with the same channel and CTCSS set can hear one another.They will not be able to hear
anyone else on the channel unless the other radios have the same exact CTCSS code
enabled.

The PMR has 38 CTCSS codes available.

ENGLISH

• Press twice, the CTCSS code will flash

• Press or to select another code.

• Press to confirm your selection and return to the NORMAL mode.

PT

• To confirm and shift to the next option, press .

13.8 Monitor

You can use the MONITOR feature to check for weaker signals in the current channel.

• Press and simultaneous to activate channel monitoring.

• Press to stop monitoring

Esscom Twintalker 9210 31

Esscom Twintalker 9210

T

TPTT

PTT

T

13.9 VOX Selection

The PMR is capable of voice activated (VOX) transmission. In VOX mode, the radio will
transmit a signal when it is activated by your voice or other sound around you. VOX operation
is not recommended If you plan to use your radio in a noisy or windy environment.

• Press 3 times.

• Press to turn the VOX feature ON and press again to select the
VOX sensitivity level which is indicated in the right corner of the
display. Press until OF appears on the display, to turn VOX OFF.

• In the VOX mode, the VOX icon will be displayed.

• To confirm your selection and return to the NORMAL mode, press .

PT

13.10 Channel Scan

CHANNEL SCAN performs searches for active signals in an endless loop from channel 1 to 8.

• Press and hold . Press briefly to start scanning.

• Release the buttons.

• When an active signal (one of 8 channels) is detected, CHANNEL
SCAN pauses and you will hear the active signal.

• Press to communicate through the active signal channel. Press

When an active signal (one of 8 channels) is detected, press or to bypass the current
channel and continue to search for another active channel

PT

to deactivate channel scan.

13.11 Call Tones

A call tone alerts others that you want to talk.

a. Setting the Call Tone

5 different Call Tones can be selected.

• Press 4 times. CA will be displayed.

• Press or to select another call tone or select OF to enable call
tones.

• Press to confirm your selection and return to the standby mode.

b. Sending a call Tone

Press briefly. The call tone will be transmitted for 3 seconds on the set channel.

13.12 Roger Beep On/Off

After the -button is released, the unit will send out a roger beep to confirm that you have
stopped talking.

To set the Roger Beep.

• Press 5 times. ‘ro’ will be displayed.

• Press to enable (ON) or disable the Roger-Beep (OF).

• Press to confirm your selection and return to the standby mode.

32 Esscom Twintalker 9210

PT

Esscom Twintalker 9210

T

T

13.13 Key-Tone On/Off

When a button is pressed, the unit will beep briefly.

To set the key-tone.

• Press 6 times. ‘to’ will be displayed.

• Press to enable (ON) or disable the key Tones (OF).

• Press to confirm your selection and return to the standby mode.

PT

13.14 Dual Channel Monitor function

In stand-by, the PMR is set on one set channel with CTCSS code. The PMR will only receive
signals transmitted on that channel and CTCSS code.
Dual Channel Monitor allows you to monitor a second channel with CTCSS code.

• Press 7 times, DCM OFF appears on the display.

• Press or to change the channel.

• Press to confirm the channel selection and go to CTCSS
SUB-CHANNEL SELECTION

• Press or to change the CTCSS.

• Press to confirm.

To disable the function select ‘OFF’ when setting the channel.
When the Dual Channel Monitor function is activated, the PMR will switch

sequentially between the standby channel + CTCSS and the Dual
Channel + CTCSS.

PT

ENGLISH

13.15 Button Lock

• Press and hold and together for 4 seconds to activate the
BUTTON LOCK mode. The BUTTON LOCK icon is displayed on the
LCD Screen.

• Press and hold and together again to deactivate BUTTON
LOCK.

14 Technical specifications

PMR

Channels
CTCSS
Frequency
Range
Batteries PMR
Transmission Power
Modulation Type
Channel spacing

Esscom Twintalker 9210 33

8
38

446.00625MHz - 446.09375 MHz
Up to 10 Km (Open field)
4 x AAA Alkaline or NiMh rechargeable battery pack
=< 500mW ERP
FM - F3E
12,5 Khz

Esscom Twintalker 9210

Channel Frequency Chart: CTCSS Code Chart

Channel Frequency (MHz

)

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)

1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2
2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8
3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5
4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7
5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1
6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7
7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6
8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8

8 88,5 18 123,0 28 173,8 38 250,3
9 91,5 19 127,3 29 179,9

15 Warranty

15.1 Warranty period

Esscom units have a 36 - month warranty period. The warranty period starts on the day the
new unit is purchased. Consumables or defects causing a negligible effect on operation or
value of the equipment are not covered.
The warranty has to be proven by presentation of a copy of the original purchase receipt, on
which the date of purchase and the unit-model are indicated.

15.2 Warranty handling

A faulty unit needs to be returned to an authorized service centre including a valid purchase
note. If the unit develops a fault during the warranty period, the service centre will repair any
defects caused by material or manufacturing faults free of charge.
The service centre will at its discretion fulfill its warranty obligations by either repairing or
exchanging the faulty units or parts of the faulty units. In case of replacement, colour and
model can be different from the original purchased unit.
The initial purchase date shall determine the start of the warranty period. The warranty period
is not extended if the unit is exchanged or repaired by the appointed service centres.

15.3 Warranty exclusions

Damage or defects caused by incorrect treatment or operation and damage resulting from
use of non-original parts or accessories are not covered by the warranty.
The warranty does not cover damage caused by outside factors, such as lightning, water and
fire, nor any damage caused during transportation.
No warranty can be claimed if the serial number on the unit has been changed, removed or
rendered illegal.

34 Esscom Twintalker 9210

The CE symbol indicates that the unit complies with the essential

requirements of the R&TTE directive.

Esscom Twintalker 9210

1 Einleitung

Vielen Dank, dass Sie sich für den Esscom Twintalker entschieden haben. Es ist ein
Sprechfunkgerät mit geringem Energieverbrauch, das keine laufenden Kosten verursacht,
außer den minimalen Kosten für das Wiederaufladen der Batterien.
Der Twintalker sendet über Betriebsfunkfrequenzen (PMR) und kann in jedem Land benutzt
werden, in dem dieser Dienst, wie auf der Verpackung und in der Bedienungsanleitung
beschrieben, erlaubt ist.

2 Verwendungszweck

Der Twintalker kann sowohl für betriebliche als auch private Zwecke genutzt werden, z. B.
als Kommunikationsmittel zwischen zwei oder mehreren Autos, Radfahrern, Skifahrern.
Oder Sie können ihn benutzen, um mit Ihren Kindern zu sprechen, während diese draußen
spielen usw.

Einschränkungen:
Überprüfen Sie die örtlichen Bestimmungen, bevor Sie das Gerät
in einem Land benutzen, in dem es nicht gekauft wurde. Dieser
Standard kann in diesem Land verboten sein.

3 CE-Zeichen und Einschränkungen

Das CE-Zeichen auf dem Gerät, der Verpackung und in der Bedienungsanleitung gibt an,
dass das Gerät allen wesentlichen Anforderungen der R&TTE Richtlinie 1995/5/EG
entspricht.

4 Sicherheitshinweise

4.1 Allgemein

Lesen Sie die folgenden Sicherheitshinweise und Angaben zum korrekten Gebrauch des
Geräts sorgfältig durch. Machen Sie sich mit allen Funktionen des Geräts vertraut. Bewahren
Sie diese Bedienungsanleitung zur späteren Verwendung auf.

4.2 Verbrennungsgefahr

• Berühren Sie die Antenne nicht, wenn der Antennenschutz beschädigt ist, da ein
Kontakt der Antenne mit der Haut während einer Übertragung zu kleineren Verbrennung
führen kann.

• Batterien können Sachschäden, wie z. B. Verbrennungen, verursachen, wenn leitende
Materialien, wie z. B. Schmuck, Schlüssel oder Ketten mit freiliegenden Polen in
Berührung kommen. Das Material schließt unter Umständen einen elektrischen
Stromkreis (Kurzschluss) und wird dadurch entsprechend heiß. Seien Sie im Umgang
mit aufgeladenen Batterien vorsichtig, besonders, wenn Sie diese z. B. in einer Tasche,
einem Geldbeutel oder in einem anderen Behälter zusammen mit metallenen Objekten
aufbewahren.

Esscom Twintalker 9210 35

DEUTSCH

Esscom Twintalker 9210

Explosionsgefährdete Bereiche sind oft, aber nicht immer, eindeutig
gekennzeichnet. Dazu zählen Tankbereiche, z. B. unter Deck auf Schiffen,
Kraftstoff- oder Chemikalienüberführungen oder Aufbewahrungsbereiche;
Bereiche, in denen die Luft Chemikalien oder Teilchen enthält, z. B.
Getreide, Staub oder Metallpulver; alle anderen Bereiche, in denen Sie
üblicherweise angewiesen werden, Ihren Kraftfahrzeugmotor abzustellen.

4.3 Verletzungsgefahr

• Legen Sie das Gerät nicht in den Bereich über einen Airbag oder in den
Airbagauslösebereich. Airbags blasen sich mit großer Wucht auf. Wenn sich das
Funkgerät im Airbagauslösebereich befindet und der Airbag auslöst, kann das Gerät mit
großer Wucht durch das Fahrzeug geschleudert werden und schwere Verletzungen
verursachen.

• Halten Sie mit dem Funkgerät einen Abstand von mindestens 15 cm zu einem
Herzschrittmacher ein.

• Schalten Sie Ihr Funkgerät sofort aus, wenn es Störungen an medizinischen Geräten
verursacht.

• Tauschen Sie die Batterien niemals in einer explosionsgefährdeten Umgebung aus.
Während des Einsetzens oder Entfernens der Batterien kann Funkenschlag zu einer
Explosion führen.

• Schalten Sie Ihr Funkgerät aus, wenn Sie sich in einer explosionsgefährdeten
Umgebung befinden. Funkenschlag in solchen Umgebungen kann eine Explosion oder
Brand verursachen, was zu Verletzungen und sogar zum Tod führen kann.

• Werfen Sie niemals Batterien ins Feuer, da diese explodieren könnten.

4.4 Vergiftungsgefahr

• Bewahren Sie Batterien für Kinder unzugänglich auf.

4.5 Vorschriften

• In einigen Ländern ist es verboten, ein Sprechfunkgerät während des Führens eines
Fahrzeuges zu benutzen. Halten Sie in diesen Fällen an, bevor Sie das Gerät benutzen.

• Schalten Sie Ihr Gerät AUS, wenn Sie an Bord eines Flugzeuges entsprechende
Anweisungen bekommen. Die Benutzung des Geräts muss entsprechend den
Bestimmungen der Fluglinie und den Anweisungen der Besatzung erfolgen.

• Schalten Sie Ihr Gerät überall dort AUS, wo Hinweisschilder Sie darauf aufmerksam
machen. Krankenhäuser und Gesundheitseinrichtungen verwenden möglicherweise
Geräte, die empfindlich auf externe Hochfrequenzen reagieren.

• Das Ersetzen oder Verändern der Antenne kann die Betriebsfunkspezifizierung ändern
und die CE-Bestimmungen verletzen. Nicht genehmigte Antennen können außerdem
das Funkgerät beschädigen.

4.6 Hinweise

• Berühren Sie die Antenne nicht während einer Übertragung, da dadurch die Reichweite
beeinflusst werden kann.

• Entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht verwendet wird.

36 Esscom Twintalker 9210

Esscom Twintalker 9210

PTT

PTT

T

T

5 Reinigung und Wartung

• Reinigen Sie das Gerät mit einem weichen leicht feuchten Tuch. Verwenden Sie keine
Reinigungs- oder Lösungsmittel. Diese können das Gehäuse beschädigen und in das
Gerät eindringen und so einen dauerhaften Schaden verursachen.

• Die Batteriekontakte können mit einem trockenen flusenfreien Tuch abgewischt werden.

• Sollte das Gerät nass werden, schalten Sie es aus und entfernen Sie sofort die
Batterien. Trocknen Sie das Batteriefach mit einem weichen Tuch, um einen möglichen
Wasserschaden zu minimieren. Lassen Sie das Batteriefach geöffnet, bis es komplett
trocken ist. Benutzen Sie das Gerät erst, wenn es vollständig getrocknet ist.

6 Entsorgung des Geräts

Am Ende der Lebensdauer des Produkts darf das Gerät nicht im normalen
Hausmüll entsorgt werden. Bringen Sie es zu einer Sammelstelle zur
Aufbereitung elektrischer und elektronischer Geräte. Das Symbol am Produkt,
in der Bedienungsanleitung und/oder Verpackung zeigt dies an.

Einige der Materialien des Produkts können wiederverwendet werden, wenn
Sie das Gerät in einer Aufbereitungsstelle abgeben. Mit der Wiederverwertung einiger Teile
oder Rohmaterialien aus gebrauchten Produkten leisten Sie einen wichtigen Beitrag zum
Umweltschutz.
Wenden Sie sich bitte an Ihre örtlichen Behörden, wenn Sie weitere Informationen über
Sammelstellen in Ihrer Umgebung benötigen.

7 Betrieb eines Sprechfunkgeräts

Um über Sprechfunkgeräte kommunizieren zu können, müssen diese auf den gleichen Kanal
eingestellt sein und sich innerhalb der Empfangsreichweite befinden (bis zu max. 10 km im
Freien). Da diese Geräte freie Kanäle verwenden, teilen sich alle in Betrieb befindlichen
Geräte diese Kanäle (insgesamt 8 Kanäle). Daher ist eine Privatsphäre nicht garantiert.
Jeder, der über ein Sprechfunkgerät verfügt, das auf Ihren Kanal eingestellt ist, kann Ihr
Gespräch mithören. Möchten Sie kommunizieren (eine Sprechverbindung erzeugen),
drücken Sie die -Taste.
Sobald diese Taste gedrückt ist, schaltet das Gerät in den Sendemodus und Sie können in
das Mikrofon sprechen. Alle Sprechfunkgeräte innerhalb der Reichweite, die auf denselben
Kanal eingestellt sind und sich im Standby-Modus befinden (nicht im Sendemodus) hören
Ihre Nachricht. Sie müssen abwarten, bis die andere Seite die Übertragung beendet, bevor
Sie antworten können. Am Ende jeder Übertragung sendet das Gerät ein Tonsignal. Drücken
Sie zum Antworten die -Taste und sprechen Sie in das Mikrofon.

Drücken 2 oder mehrere Benutzer die -Taste gleichzeitig, so wird der
Empfänger nur das stärkste Signal empfangen. Alle anderen Signale
werden unterdrückt. Daher sollten Sie nur ein Signal übertragen (die ­Taste drücken), wenn der Kanal frei ist.

Esscom Twintalker 9210 37

PT

PT

DEUTSCH

Esscom Twintalker 9210

Die Reichweite der Funkwellen wird stark durch Hindernisse wie
beispielsweise Gebäude, Beton- und Metallstrukturen, Unebenheiten in der
Landschaft, Bewaldungen, Bepflanzungen usw. beeinflusst. Das bedeutet,
dass die Reichweite zwischen zwei oder mehreren PMR-Geräten in einigen
extremen Fällen auf einige Dutzend Meter beschränkt sein kann. Sie
werden schnell feststellen, dass ein PMR am besten funktioniert, wenn
zwischen den Benutzern nur wenige Hindernisse vorhanden sind.

8 Erste Schritte

8.1 Gürtelclip entfernen / montieren

1. Um den Gürtelclip vom Gerät zu entfernen,

drücken Sie den Gürtelclip (B) in Richtung
Antenne, während Sie an der Lasche des Clips
ziehen (A).

2. Wenn Sie den Gürtelclip wieder montieren,

zeigt ein Klicken an, dass der Gürtelclip in ihrer
Position eingerastet ist.

8.2 Einlegen der Batterien

1. Entfernen Sie den Gürtelclip (§ 8.1).

2. Öffnen Sie die Schließlasche (C) und schieben

Sie die Batterieabdeckung ab.

3. Legen Sie den wiederaufladbaren Akkupack

ein. Achten Sie dabei auf die angegebene
Polarität. Stellen Sie sicher, dass die
Metallkontakte an der Seite (D) nach außen
zeigen, um einen Kontakt zur
Batterieabdeckung herzustellen.

4. Montieren Sie die Batterieabdeckung und den

Gürtelclip (§ 8.1).

38 Esscom Twintalker 9210

Esscom Twintalker 9210

Schließen Sie die Batterien nicht kurz und verbrennen Sie sie nicht.
Entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht verwendet wird.

8

9

10

1

2

3

5

6

7

4

11

T

9 Akku aufladen

Wenn Sie Akkupacks installieren, können Sie das Gerät einfach zum Aufladen auf die
Ladestation stellen.

1. Stellen Sie die Ladestation auf eine flache

Oberfläche.

2. Stecken Sie ein Ende des mitgelieferten

Netzadapters in die Steckdose und das
andere Ende in den Anschluss auf der
Unterseite der Ladestation.

3. Stellen Sie das Funkgerät wie dargestellt in

die Ladestation.

4. Die Lade-LED leuchtet auf, wenn das Gerät

richtig eingelegt wurde und aufgeladen wird.
Das vollständige Aufladen der Batterien dauert
etwa 8 bis 10 Stunden.

10 Tasten

1. ANTENNE

2. KOPFHÖRER-Anschluss

3. MENÜ-Taste

– Menü aufrufen

4. CALL-Taste

– Sendet einen Rufton

5. NACH-OBEN-Taste

– Lautstärke erhöhen
– Nächster Menüpunkt

6. MIKROFON

7. LAUTSPRECHER

8. NACH-UNTEN-Taste

9. EIN-/AUS-Schalter

10. SPRECHTASTE

– Lautstärke verringern
– Vorheriger Menüpunkt

– Zum Sprechen drücken und zum

– Bestätigen einer Einstellung im Menü

11. LCD-Display

PT

Hören loslassen

Esscom Twintalker 9210 39

DEUTSCH

Esscom Twintalker 9210

a

b

11 LCD-Display Informationen

a. Kanal
b. CTCSS-Code

TX-Symbol - Wird angezeigt, wenn ein Signal gesendet

wird
RX-Symbol - Wird angezeigt, wenn ein Signal empfangen
wird

Lautstärke des Lautsprechers
Lock-Symbol - Wird angezeigt, wenn die Tastatursperre

aktiv ist

Batteriestandsanzeige
VOX-Symbol - Wird im sprachgesteuerten (Vox) Modus
angezeigt
Scan-Symbol - Wird angezeigt, wenn der Scan-Modus

aktiv ist
Dual-Scan-Symbol - Wird angezeigt, wenn der Dual-Scan­Modus aktiv ist

12 Batteriestandsanzeige / Anzeige schwache Batterie

Der BATTERIELADEZUSTAND wird mit der Anzahl der Quadrate im BATTERIE-Symbol
des LCD-Displays angezeigt.

Batterie voll
Batterie 2/3 voll
Batterie 1/3 voll
Batterie leer

Wenn der BATTERIELADEZUSTAND niedrig ist, blinkt das BATTERIE-Symbol und zeigt an,
dass die Batterien ausgetauscht oder aufgeladen werden müssen.

13 Verwenden des Twintalker 9210

13.1 Stoppuhr

• Halten Sie die Taste 4 Sekunden gedrückt, um in den Stoppuhr-Modus zu gelangen.

• Drücken Sie , um die Zeitmessung zu starten.

• Drücken Sie , um die Zeitmessung zu stoppen.

• Drücken Sie , um den Zähler zurückzusetzen.

• Halten Sie die Taste 4 Sekunden gedrückt, um den Stoppuhr-Modus zu verlassen.

40 Esscom Twintalker 9210

Esscom Twintalker 9210

T

T

T

13.2 Das Gerät ein-/ausschalten

• Zum Aktivieren: Halten Sie die Taste gedrückt. Das Gerät "piept" und das LCD-

Display zeigt den eingestellten Kanal, CTCSS-Code und Uhrzeit an.

• Zum Ausschalten: Halten Sie die Taste erneut gedrückt. Das Gerät "piept" und nur

die Uhrzeit wird angezeigt.

13.3 Lautstärke des Lautsprechers einstellen

Die Lautstärke des Lautsprechers kann mit den Tasten und
eingestellt werden. Die Lautstärke des Lautsprechers wird im LCD­Display angezeigt.

13.4 Ein Signal empfangen

Das Gerät ist immer im EMPFANGS-Modus, wenn es eingeschaltet ist
und nicht sendet. Wenn Sie im eingestellten Kanal ein Signal empfangen,
erscheint das RX-Symbol im Display.

Damit Andere Ihre Übertragung empfangen können, müssen sie ihre Geräte
auf denselben Kanal eingestellt haben.

13.5 Ein Signal senden

• Halten Sie die Taste zum SENDEN gedrückt.

• Halten Sie das Gerät vertikal, das MIKROFON 10 cm vom Mund
entfernt und sprechen Sie in das Mikrofon.

• Lassen Sie die Taste los, wenn Sie die Übertragung beendet
haben.

PT

PT

13.6 Kanäle wechseln

Das Sprechfunkgerät hat 8 verfügbare Kanäle.

Zum Wechseln der Kanäle:

• Drücken Sie einmal. Der aktuelle Kanal blinkt im LCD-Display.

• Drücken Sie oder , um den Kanal einzustellen.

• Drücken Sie , um die Kanalwahl zu bestätigen und in den
NORMAL-Modus zurückzukehren.

• Zum Bestätigen und um zur nächsten Option zu gelangen, drücken
Sie .

Esscom Twintalker 9210 41

PT

DEUTSCH

Esscom Twintalker 9210

T

T

T

T

13.7 CTCSS (Continuous Tone Coded Squelch System)

Der 2-stellige CTCSS-Code entspricht einer speziellen Tonfrequenz, welches das Funkgerät
überträgt. Zwei Benutzer desselben Kanals und CTCSS-Code können sich gegenseitig
hören. Sie können niemand anderen hören, außer diejenigen, die den gleichen CTCSS­Code gewählt haben.

Das Sprechfunkgerät verfügt über 38 CTCSS-Codes.

• Drücken Sie zweimal. Der CTCSS-Code blinkt.

• Drücken Sie oder , um einen anderen Code einzustellen.

• Drücken Sie , um die Kanalwahl zu bestätigen und in den

PT

NORMAL-Modus zurückzukehren.

• Zum Bestätigen und um zur nächsten Option zu gelangen, drücken

Sie .

13.8 Monitor

Mit der MONITOR-Funktion können Sie schwächere Signale im aktuellen Kanal suchen.

• Drücken Sie und gleichzeitig, um Kanalmonitoring zu aktivieren.

• Drücken Sie , um das Monitoring zu beenden.

PT

13.9 VOX Auswahl

Das Sprechfunkgerät ist für sprachaktivierte (VOX) Übertragungen geeignet. Im VOX-Modus
sendet das Funkgerät ein Signal, wenn es von Ihrer Stimme oder einem anderen Geräusch
in Ihrer Nähe aktiviert wird. VOX-Betrieb ist nicht empfehlenswert, wenn Sie Ihr Funkgerät in
einer lauten oder windigen Umgebung verwenden möchten.

• Drücken Sie dreimal.

• Drücken Sie , um die VOX-Funktion zu aktivieren (ON) und drücken
Sie erneut, um die VOX-Empfindlichkeit einzustellen, welche in der
rechten Ecke des Displays angezeigt wird. Drücken Sie , bis OFF im
Display erscheint, um die VOX-Funktion auszuschalten (OFF).

• Im VOX-Modus wird das VOX-Symbol angezeigt.

• Drücken Sie , um die Auswahl zu bestätigen und in den NORMAL­Modus zurückzukehren.

PT

13.10 Kanalscan

KANALSCAN sucht in einer Endlosschleife in den Kanälen 1 bis 8 nach aktiven Signalen.

• Halten Sie die Taste gedrückt. Drücken Sie kurz, um den
Scanvorgang zu starten.

• Lassen Sie die Tasten los.

• Wenn ein aktives Signal (in einem der 8 Kanäle) gefunden wird, wird
KANALSCAN unterbrochen und Sie hören das aktive Signal.

• Drücken Sie , um über den aktiven Kanal zu kommunizieren.
Drücken Sie , um den Kanalscan zu deaktivieren.

42 Esscom Twintalker 9210

PT

Esscom Twintalker 9210

T

T

T

T

Wenn ein aktives Signal (in einem der 8 Kanäle) gefunden wird, drücken Sie oder ,
um den aktuellen Kanal zu überspringen und die Suche nach einem anderen aktiven Kanal
fortzusetzen.

13.11 Ruftöne

Ein Rufton macht Andere darauf aufmerksam, dass Sie sprechen möchten.

a. Einstellen der Ruftöne

5 verschiedene Ruftöne können ausgewählt werden.

• Drücken Sie viermal . CA erscheint im Display.

• Drücken Sie oder , um einen anderen Rufton auszuwählen oder
wählen Sie OFF, um die Ruftöne zu deaktivieren.

• Drücken Sie , um die Auswahl zu bestätigen und in den Standby-

PT

Modus zurückzukehren.

b. Einen Rufton senden

Drücken Sie kurz die Taste . Der Rufton wird 3 Sekunden lang auf dem eingestellten
Kanal gesendet.

13.12 Bestätigungston (Roger Beep) ein-/ausschalten

Nachdem die -Taste losgelassen wurde, sendet das Gerät einen Bestätigungston, dass
Sie das Gespräch beendet haben.

PT

Einstellen des Bestätigungstons.

• Drücken Sie fünfmal . 'ro' erscheint im Display.

• Drücken Sie zum Aktivieren des Bestätigungstons (ON) oder
zum Deaktivieren (OFF).

• Drücken Sie , um die Auswahl zu bestätigen und in den Standby-

PT

Modus zurückzukehren.

13.13 Tastenton Ein/Aus

Wenn eine Taste gedrückt wird, piept das Gerät kurz.

Einstellen des Tastentons.

• Drücken Sie sechsmal . 'to' erscheint im Display.

• Drücken Sie zum Aktivieren des Tastentons (ON) oder zum
Deaktivieren (OFF).

• Drücken Sie , um die Auswahl zu bestätigen und in den Standby­Modus zurückzukehren.

Esscom Twintalker 9210 43

PT

DEUTSCH

Esscom Twintalker 9210

T

13.14 Dual Channel Monitor Funktion

Im Standby-Modus ist das Sprechfunkgerät auf einen Kanal mit CTCSS-Code eingestellt.
Das Sprechfunkgerät empfängt nur auf diesem Kanal und mit diesem CTCSS-Code
übertragene Signale.
Mit der Funktion Dual Channel Monitor können Sie einen zweiten Kanal mit CTCSS-Code
überwachen.

• Drücken Sie siebenmal . DCM OFF erscheint im Display.

• Drücken Sie oder , um den Kanal einzustellen.

• Drücken Sie , um die Kanalauswahl zu bestätigen und rufen Sie den
Menüpunkt CTCSS SUB-KANALAUSWAHL (SUB CHANNEL
SELECTION) auf.

• Drücken Sie oder , um den CTCSS-Code einzustellen.

• Bestätigen Sie mit .

PT

Zum Ausschalten dieser Funktion wählen Sie 'OFF' bei der Kanalwahl.

Ist die Funktion Dual Channel Monitor aktiviert, wechselt das Sprechfunkgerät abwechselnd
zwischen dem Standby-Kanal + CTCSS und dem Dualkanal + CTCSS hin und her.

13.15 Tastatursperre

• Halten Sie die Tasten und zum Aktivieren der
TASTATURSPERRE 4 Sekunden zusammen gedrückt. Das Symbol
TASTATURSPERRE erscheint im LCD-Display.

• Halten Sie die Tasten und noch einmal zusammen gedrückt, um
die TASTATURSPERRE zu deaktivieren.

14 Technische Angaben

Sprechfunkgerät

Kanäle
CTCSS
Frequenz
Reichweite
Batterien Sprechfunkgerät

Sendeleistung
Modulationstyp
Kanalabstand

44 Esscom Twintalker 9210

8
38

446.00625MHz - 446.09375 MHz
Bis zu 10 km (im Freien)
4 x AAA Alkali oder NiMh wiederaufladbarer
Akkupack
=< 500mW ERP
FM - F3E
12,5 KHz

Esscom Twintalker 9210

)

Channel Frequency Chart: CTCSS Code Chart

Channel Frequency (MHz

1 446,00625 0 Disabled 10 94,8 20 131,8 30 186,2
2 446,01875 1 67,0 11 97,4 21 136,5 31 192,8
3 446,03125 2 71,9 12 100,0 22 141,3 32 203,5
4 446,04375 3 74,4 13 103,5 23 146,2 33 210,7
5 446,05625 4 77,0 14 107,2 24 151,4 34 218,1
6 446,06875 5 79,7 15 110,9 25 156,7 35 225,7
7 446,08125 6 82,5 16 114,8 26 162,2 36 233,6
8 446,09375 7 85,4 17 118,8 27 167,9 37 241,8

Code Frequency (Hz) Code Freq. (Hz) Code Freq. (Hz) Code Freq. (Hz)

8 88,5 18 123,0 28 173,8 38 250,3
9 91,5 19 127,3 29 179,9

15 Garantie

15.1 Garantiezeit

Esscom Geräte haben eine 36-monatige Garantiezeit. Die Garantiezeit beginnt an dem Tag,
an dem das neue Gerät erworben wurde. Verschleißteile oder Mängel, die den Wert oder die
Gebrauchstauglichkeit des Geräts nur unerheblich beeinflussen, sind von der Garantie
ausgeschlossen.
Der Garantieanspruch muss durch eine Kopie des Originalkaufbelegs, auf der Kaufdatum
und Gerätemodell ersichtlich sind, nachgewiesen werden.

15.2 Abwicklung des Garantiefalls

Senden Sie das fehlerhafte Gerät mit dem gültigen Kaufbeleg an ein autorisiertes Service­Zentrum. Tritt ein Gerätefehler innerhalb der Garantiezeit auf, übernimmt das autorisierte
Service-Zentrum unentgeltlich die Reparatur jedes durch einen Material- oder
Herstellungsfehler aufgetretenen Defekts.
Das Service-Zentrum wird nach eigenem Ermessen die Garantieansprüche mittels
Reparatur oder Austausch des fehlerhaften Geräts oder von Teilen des fehlerhaften Geräts
erfüllen. Bei einem Austausch können Farbe und Modell vom eigentlich erworbenen Gerät
abweichen.
Das ursprüngliche Kaufdatum bestimmt den Beginn der Garantiezeit. Die Garantiezeit
verlängert sich nicht, wenn das Gerät von autorisierten Service-Zentren ausgetauscht oder
repariert wird.

DEUTSCH

15.3 Garantieausschlüsse

Schäden oder Mängel, die durch unsachgemäße Handhabung oder unsachgemäßen
Betrieb verursacht werden, sowie Defekte, die durch die Verwendung von Nicht­Originalteilen oder -zubehör entstehen, werden nicht von der Garantie abgedeckt.
Die Garantie deckt keine Schäden ab, die durch äußere Einflüsse entstanden sind, wie z. B.
Blitzeinschlag, Wasser, Brände oder auch jegliche Transportschäden.
Wenn die Seriennummer des Geräts verändert, entfernt oder unleserlich gemacht wurde,
kann keine Garantie in Anspruch genommen werden.

Esscom Twintalker 9210 45

TWINTALKER 9210 LONG RANGE

MD100280

visit our website
www.esscom.be
