ESPRIT E55 Diagram

Sistema de Seguridad de 32 Zonas V2.0

Siempre Armado,
Nunca Desarmado

Guía de Programación

Usado para la conexión del
Módulo Internet

IP100.

Usado también para la
actualización local del
firmware vía una Interfaz de
Conexión Directa 307USB.
Ver Conexión con WinLoad
en la página 36 para más
detalles.

Puerto para MARCADOR y EBUS usado para el reporte
con voz con el módulo de voz externo

VDMP3.

Llave de Memoria
Paradox (PMC-4,
PMC5)

LED de Estado:

• Parpadea cada segundo = Normal

• Parpadea 1 segundo encendido y 1
segundo apagado = Cualquier fallo

• Siempre Encendido = Central usa línea
telefónica

• Parpadeo rápido 6 seg. tras encendido
= Bloqueo del instalador habilitado

Desconectar la
línea telefónica
antes de dar
mantenimiento

A caja
metálica

Conexión
a tierra

Conductor simple
de cable de cobre
macizo AWG# 14

Tubería de agua
fría a tierra

Alimentación AUX

Para información acerca de la
conexión de la alimentación CA,
ver Conexiones de Ali mentación
CA y de Batería de Respaldo en
la página 35.

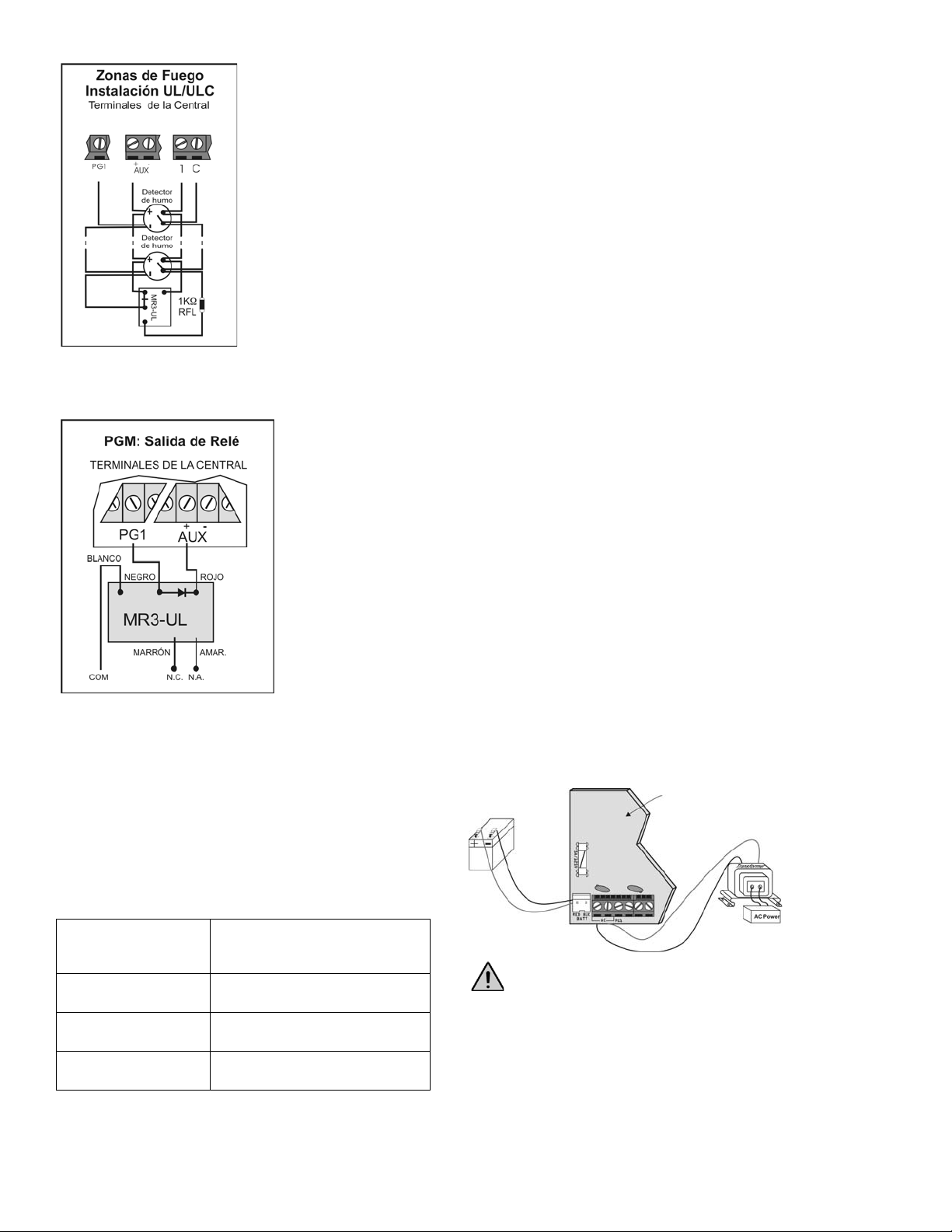

Conexión de la Campana /Sirena Autónoma

La suma del flujo de corriente de BELL y AUX debe ser limitado a 1.3A (se recomienda enfáticamente un transformador
de 40VA). Exceder este límite sobrecarga el suministro de la central y conduce a un apagado total del sistema.

La salida "BELL" de
sirena se apaga si la
corriente excede 3A.

Para brindar máxima

protección contra rayos,

se recomienda

enfáticamente tener polos

a tierra separados para el
marcador y el terminal de

tierra de la zona.

Máx. número de teclados = 15 teclados Máx. de corriente = 650 mA
Máx. distancia entre el teclado y la central = 76m (250ft) Máx. extensión total de tirada de cable = 230m (750ft)

Para las configuraciones de
zona en teclado, ver el Menú
Rápido del Instalador. Si la
RFL está habilitada: ver la
sección [706] opción [2]. Ver
también Conexiones de Zona
en Teclado en la página 33.

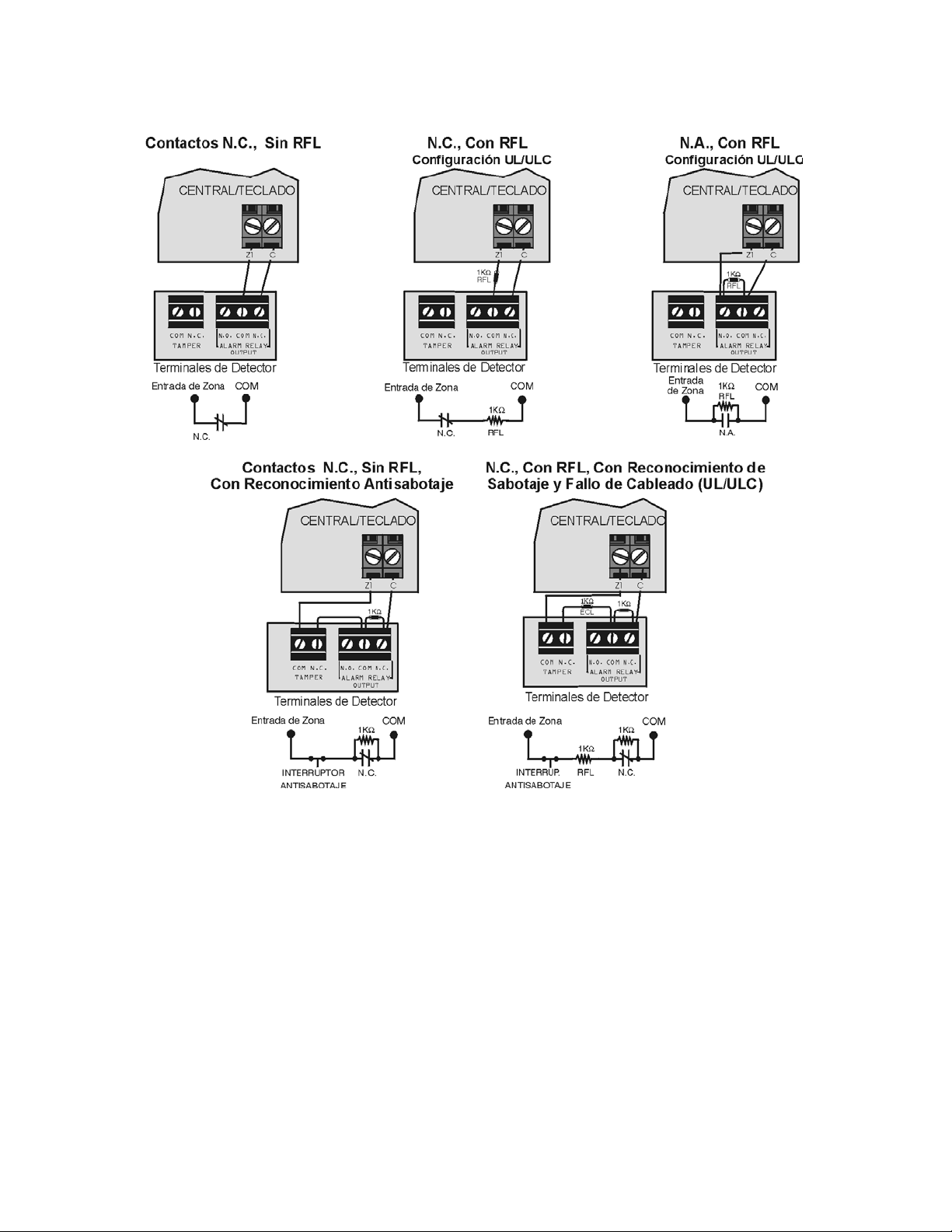

Conectar a cualquier
entrada Común.

Ver Conexiones de

Alimentación CA y de
Batería de Respaldo
en la página 35.

Ver Conexiones de
Hardware en la
página 33.

Este equipo debe ser instalado por personal calificado y recibir solamente servicio técnico profesional.
Para información de UL y C-UL, consultar la sección Avisos de UL y C-UL al final del Manual de Instalación y Consulta de la central E55.

Diagrama de la PCI

Ver Conexiones
de PGM

en la

página 35.

Puerto para MARCADOR usado
para el reporte de GSM con
el Módulo Comunicador GSM

PCS100 .

Ejemplo:

Versión 01.42.

Dígitos 1-4

NOTA: Los número de versión de los teclados K10V/H / K636 no pueden ser visualizados.

Paso Acción Detalles Al ver la versión del teclado
1 Acceder al Modo de Visualización:

-Para la versión de la central, entrar la sección [980].

-Para la versión del teclado, entrar a Programación
del Instalador, y pulsar y mantener [

ARM].

El primer dígito es mostrado.

(usualmente “0”)

Dígito 1 D [

ARM] se ilumina

2 Pulsar [

ENTRAR] Se muestra el segundo dígito. Dígito 2 D [NOCHE] se ilumina

3 Pulsar [

ENTRAR] El tercer dígito es mostrado. Dígito 3 D [ENCASA] se ilumina

4 Pulsar [

ENTRAR] El cuarto dígito es mostrado. Dígito 4 D [OFF] se ilumina

Visualización de Números de Versión

Tabla de Materias

Visualización de Números de Versión ........................... 1

Tabla Comparativa ........................................................3

Menú Rápido .................................................................3

Acceso al Modo de Programación ................................. 3

Reinicialización de Códigos y de Central ......................3

Vista General del Sistema .............................................3

Planificación del Sistema ............................. ... ... ... .... ... ..4

Programación de Zonas ................................................5

Programación del Teclado .............................................8

Programación de Salidas Programables ......................9

Programación del Usuario ..........................................14

Programación del Sistema ...........................................15

Programación de Particiones .......................................18

Programación de la Comunicación .............................. 19

Programación con WinLoad ....................................... 25

Otros Modos y Configuraciones .................................. 26

Apéndice 1: Códigos de Reporte Ademco

Contact ID ................................................................... 27

Apéndice 2: Lista de Códigos de Reporte

Automáticos ..................................... ................ ............ 29

Apéndice 3: Ingreso y Representación de Datos ........ 31

Pantalla de Fallos ........................................................ 32

Teclas de Función del Instalador ................................ 32

Conexiones de Hardware ................................ ... ......... 33

Conexión a WinLoad .......................................... ... .... .. 36

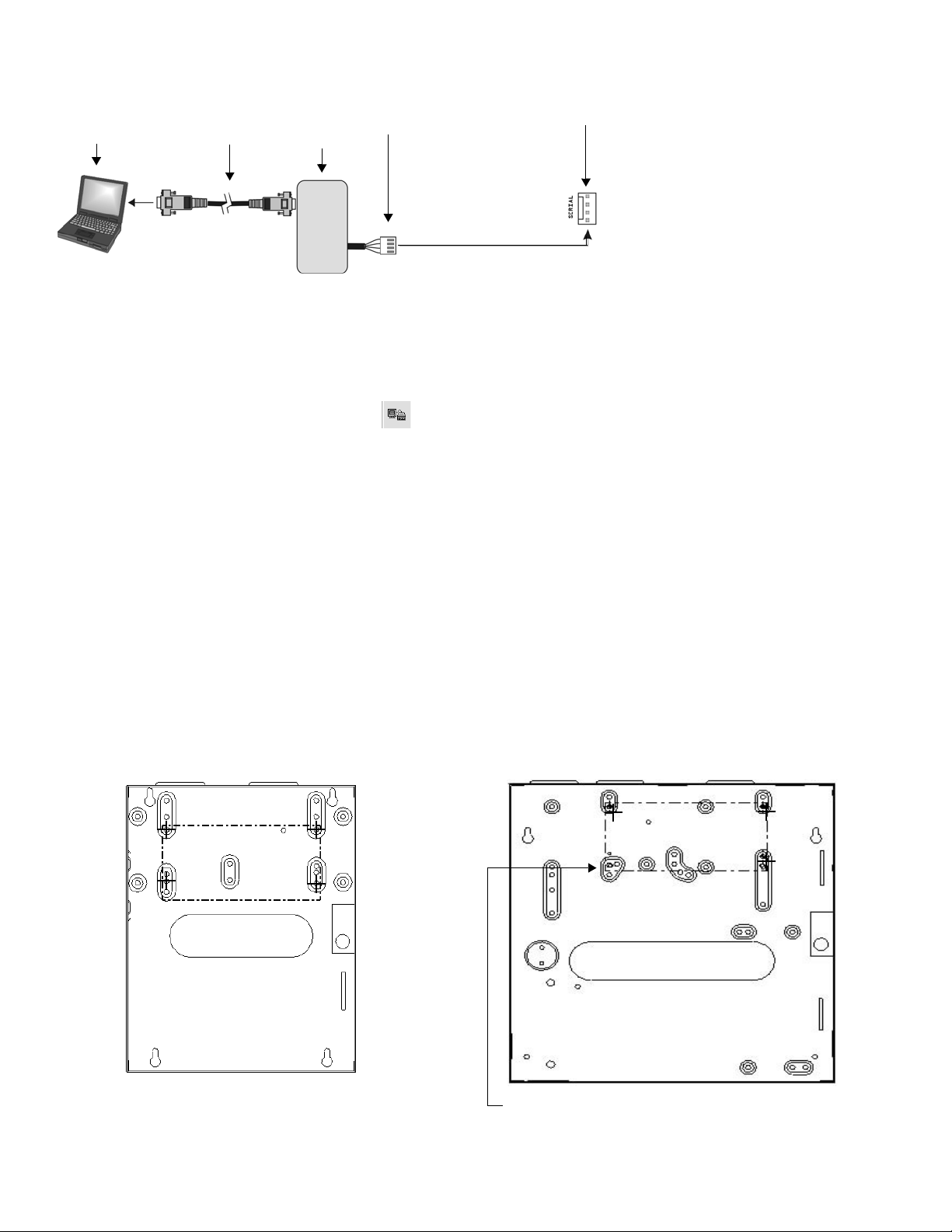

Instalación de la Caja Metálica .................................... 36

Menú Rápido del Instalador ........................................ 37

Valores de Fábrica:

Las opciones en negrita indican el valor de fábrica:
i.e. Extensión de código de acceso:

N6 dígitos  4 dígitos (4 dígitos es el

valor de fábrica).

Los siguientes productos Paradox han cambiado de nombre:

Nuevos Códigos de Productos Anteriores Códigos de Productos
Teclados

K32I MG32I
K32 MG32LED
K10V MG10LEDV
K10H MG10LEDH

Accesorios

ZX8 APR-ZX8
ZX8SP SP-ZX8

Esprit E55 2

Tabla Comparativa

Característica Esprit E55 Esprit 728ULT

StayD
Máximo de Zonas* 32 8
Zonas en Placa 4 4
Zonas en Teclado 15 2
Particiones** 22
Códigos de Usuario 32 49
PGMs 1 1
Memoria de Eventos 256 256
Comunicación Internet TCP/IP (IP100)
Módulo de Voz Externo (VDMP3)
Actualización Local del Firmware
Carga /Descarga con el Software WinLoad
Reporte de GSM

* Al ser usado con un teclado K636 ó K10V/H, sólo las zonas 1-10 pueden ser mostradas.
** Al ser usado con un teclado K636, sólo la partición 1 puede ser mostrada.

3

3
3
3
3
3

-

-

-

-

-

-

Menú Rápido

Si se ve este ícono en la sección, i.e. Programación de Zonas, ver Menú Rápido del Instalador en la página 37 para la
programación con menús.

Acceso al Modo de Programación

1. Pulsar [ENTRAR].

2. Entrar el [

Para modificar códigos, ver Códigos del Sistema en la página 14.

3. Ingresar los 3 dígitos de la [

4. Ingresar los [

AVISO: Para acceder al modo de programación, el modo StayD debe estar desactivado. Para desactivar StayD, pulsar [OFF] +
[CÓDIGO] + [OFF].

CÓD. DE INSTALADOR] (de fáb.: 000000) ó [CÓD. DE MANTENIMIENTO] (no de fábrica). Luces [ARM] y [EN CASA] parpadean.

SECCIÓN] que se desea programar. Las Luces [ARM] y [EN CASA] se iluminan.

DATOS] requeridos.

Reinicialización de Códigos y de Central

Cód. de Instalador (De fábrica: 0000 / 000000)

Cód. de Mantenimiento (Sin Cód. de Fábrica)

Código Maestro del Sistema
(De fábrica: 1234/123456)

Reinicialización de la Central

El código de instalador es usado para acceder al modo de programación, lo que permite
programar todo excepto
sección [397] en la página 14 y consultar la sección [701] opción [1] en la página 15.

El cód. de mantenimiento se usa para acceder al modo de programación, lo que permite
programar todo excepto
[395], [397], [398], [815], [816], [817], [910], y [911]). Para definir el código de fábrica, ir a la
sección [398] en la página 14 y consultar la sección [701] opción [1] en la página 15.

El código Maestro del Sistema puede usar cualquier método de armado y puede programar
códigos de usuario. Para cambiar el código de fábrica, ir a la sección [399] en la página 14 y
consultar la sección [701] opción [1] en la página 15.

Antes de encender la central, conectar un cable de la entrada de zona 1 a la entrada de PGM.
Encender la central y esperar 6 segs. Retirar el cable y la central regresa al valor de fábrica.

los códigos de usuario. Para cambiar el código de fábrica, ir a la

los códs. de usuario y la configuración de la comunicación (secciones

Vista General del Sistema

Módulo Descripción Máximo

número por sistema

K636*
K10V/H
K32
K32I

VDMP3 Marcador Vocal Externo (Plug-In) 1 Min. = 28mA / Max. = 28mA
IP100 Módulo Internet 1 Min. = 90mA / Max. = 120mA
PCS100 Módulo Comunicador GSM 1 Min. = 400mA / Max. = 1A
ZX8 y ZX8SP Módulos de Expansión de 8 Zonas 3 Min. = 29mA / Max. = 31mA

* Con un teclado K636, sólo la partición 1 está disponible. Para usar ambas particiones, usar un teclado K10V/H, K32, ó K32I.

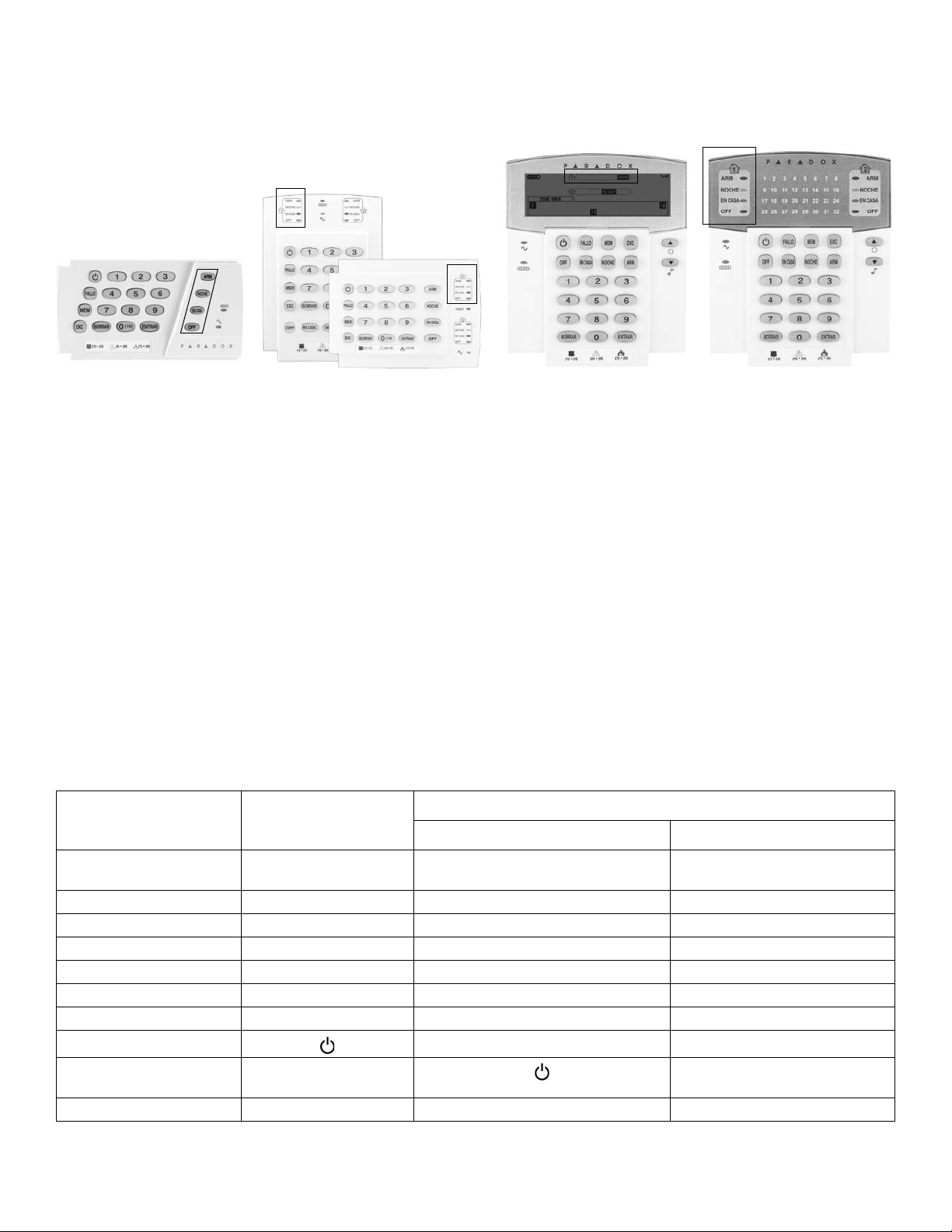

Módulos Teclado LED Cableados
de 10 y 32 Zonas

15 en total
(incluye ZX8s)

Consumo
de Corriente

K636: Min. = 15mA / Max. = 30mA
K10V/H: Min. = 44mA / Max. = 72mA
K32: Min. 49mA / Max. = 148mA
K32I: Min. = 30mA / Max. = 70mA

3 Guía de Programación

Planificación del Sistema

Adhesivo de

No. Serie

Teclado 1 / ZX8

/ ZX8SP

Teclado 2 / ZX8

/ ZX8SP

Teclado 3 / ZX8

/ ZX8SP

Teclado 4 / ZX8

/ ZX8SP

Teclado 5 / ZX8

/ ZX8SP

Teclado 6 / ZX8

/ ZX8SP

Descripción

Zona En Trayectoria

(Punto de Entrada)

Zona En Trayectoria Zona En Trayectoria Zona En Trayectoria

Teclado 7 / ZX8

/ ZX8SP

Teclado 8 / ZX8

/ ZX8SP

Teclado 9 / ZX8

/ ZX8SP

Teclado 10 / ZX8

/ ZX8SP

Teclado 11 / ZX8

/ ZX8SP

Teclado 12 / ZX8

/ ZX8SP

Teclado 13 / ZX8

/ ZX8SP

Teclado 14 / ZX8

/ ZX8SP

Teclado 15 / ZX8

/ ZX8SP

NOTA: Máximo de tres módulos ZX8 ó ZX8SP.

Esprit E55 4

Programación de Zonas

Ver Menús Rápidos en la página 37

[1]- N/A
[2]- N/A
[3]- N/A
[4] OFF = Desarmado

ON = Desarma sólo en armado En

Casa/Noche
[5] = Sólo Arma
[6] = Armado En Casa‡
[7] = Armado Noche‡
[8] = N/A

‡ Seleccionar sólo una. Si todo está
off, la llave arma normal.

[1] = Desact. Automática de Zona
[2] = Zona Anulable

[3] = N/A

[4] [5]

OFF OFF Alarma Audible

OFF ON Alarma Pulsada
ON OFF Alarma Silenciosa
ON ON Sólo Reporte
[6] = Zona Inteligente
[7] = Retardo transmisión de alarma

[8] = Zona Forzada

[1]- Partición 1†

[2]- Partición 2†
[3]- Ambas particiones†

†

Al usar un teclado K636, sólo la

partición 1 está disponible. Para usar
ambas particiones, emplear un
teclado K10V/H, K32, ó K32I.

Tabla 2 Asignación de Partición Tabla 3 Opciones de Zona Tabla 4 Opciones de Llave

Para programar definiciones de zona, particiones de zona y las opciones de asignación:

Paso Acción Detalles
1 [

2 Ingresar los 3 dígitos de la zona que se

ENTRAR] + [CÓDIGO DE INSTALADOR]

(de fábrica: 0000 / 000000)

[ARM] + [EN CASA] = parpadean. El [CÓDIGO DE MANTENIMIENTO] también puede ser
usado.

ARM] + [en casa] = iluminadas (ver la página 6)

[

desea programar. [001] a [032]

3 Ingresar una definición de zona de 2

2 dígitos: 01 a 32 (ver la Tabla 1 abajo)

dígitos. (00 a 26)

4 Asignación de Partición

De fábrica, todas las zonas son asignadas a la partición 1. (ver la Tabla 2)

[1], [2] ó [3]

5 Seleccionar o anular selección de las

(ver la Tabla 3 ó 4)

opciones de zona con botones [1] a [8]

6 Para guardar y avanzar a la siguiente

zona, pulsar [

ENTRAR]

Tabla 1 Definiciones de Zona

Definiciones de Zona Armado En Casa Armado de Noche Armado Total Definiciones de Zona
00 = Zona Deshabilitada (de fáb.) ---13 = Fuego Instant. Silencioso†
01 = Retardo Entrada 1 Retardo Entrada 1 Retardo Entrada 1 Retardo Entrada 1 14 = Fuego Silencioso c. Retar.†
02 = Retardo Entrada 2 Retardo Entrada 2 Retardo Entrada 2 Retardo Entrada 2 15 = 24Hr. Avisador
03 = Retardo Entrada 1 (Arm Total)
04 = Retardo Entrada 2 (Arm Total)

No Armado No Armado Retardo Entrada 1 16 = 24Hr. Alarma de Robo
No Armado No Armado Retardo Entrada 2 17 = 24Hr. Atraco

05 = Seguimiento Seguimiento* Seguimiento* Seguimiento* 18 = 24Hr. Gas
06 = Sigue (Armado Noche/Total)
07 = Sigue (Armado Total)

No Armado Seguimiento* Seguimiento 19 = 24Hr. Calor
No Armado No Armado Seguimiento 20 = 24Hr. Agua

08 = Instantáneo Instantáneo* Instantáneo* Instantáneo* 21 = 24Hr. Hielo
09 = Instant. (Armado Noche/Total)
10 = Instantáneo (Armado Total)

No Armado Instantáneo* Instantánea 22 = 24hr. Pánico††
No Armado No Armado Instantánea 23 = Seguimiento Sin Prealarma

11 = Fuego Instantáneo† - - - 24 = Instantáneo Sin Prealarma
12 = Fuego con Retardo†---25 = Llave Sostenida**
* Instant. - Flexible = Zona sigue retardo en sección [720], (de fáb: 15 segs. / 0 = zona instantánea) 26 = Llave Momentánea**
** Zonas en placa cableadas 1 a 4 de la central
† Sólo las zonas en placa pueden ser definidas como zonas de fuego
†† Esta alarma sigue la opción de Pánico 1 (sección [702], opción [1])

NOTA: Para más opciones de zona, ver las secciones [705] y [706] en la página 17.

5 Guía de Programación

Partición

Sección Zona*

[001] Zona 1: __________________________ _____/_____ ________ 12345678

[002] Zona 2: __________________________ _____/_____ ________ 12345678

[003] Zona 3: __________________________ _____/_____ ________ 12345678

[004] Zona 4: __________________________ _____/_____ ________ 12345678

[005] Zona 5: __________________________ _____/_____ ________ 12345678

[006] Zona 6: __________________________ _____/_____ ________ 12345678

[007] Zona 7: __________________________ _____/_____ ________ 12345678

[008] Zona 8: __________________________ _____/_____ ________ 12345678

[009] Zona 9: __________________________ _____/_____ ________ 12345678

[010] Zona 10: _________________________ _____/_____ ________ 12345678

[011] Zona 11: _________________________ _____/_____ ________ 12345678

[012] Zona 12: _________________________ _____/_____ ________ 12345678

[013] Zona 13: _________________________ _____/_____ ________ 12345678

Definición de

Zona

(Para un sistema con una
partición, usar los teclados
K636. Para un sistema con
2 particiones, usar teclados
K10V/H, K32, ó K32I.)

Opciones de Zona

[014] Zona 14: _________________________ _____/_____ ________ 12345678

[015] Zona 15: _________________________ _____/_____ ________ 12345678

[016] Zona 16: _________________________ _____/_____ ________ 12345678

[017] Zona 17: _________________________ _____/_____ ________ 12345678

[018] Zona 18: _________________________ _____/_____ ________ 12345678

[019] Zona 19: _________________________ _____/_____ ________ 12345678

[020] Zona 20: _________________________ _____/_____ ________ 12345678

[021] Zona 21: _________________________ _____/_____ ________ 12345678

[022] Zona 22: _________________________ _____/_____ ________ 12345678

[023] Zona 23: _________________________ _____/_____ ________ 12345678

[024] Zona 24: _________________________ _____/_____ ________ 12345678

[025] Zona 25: _________________________ _____/_____ ________ 12345678

[026] Zona 26: _________________________ _____/_____ ________ 12345678

[027] Zona 27: _________________________ _____/_____ ________ 12345678

[028] Zona 28: _________________________ _____/_____ ________ 12345678

[029] Zona 29: _________________________ _____/_____ ________ 12345678

[030] Zona 30: _________________________ _____/_____ ________ 12345678

[031] Zona 31: _________________________ _____/_____ ________ 12345678

[032] Zona 32: _________________________ _____/_____ ________ 12345678

*Ver Reconocimiento de Zonas en la página 7.

NOTA: Para la programación de zonas en teclado, ver la página 8.

Esprit E55 6

Reconocimiento de Zonas

Al efectuar la expansión de zonas vía ZX8, hasta 3 módulos ZX8 pueden ser añadidos al sistema y son identificados mediante los 3
puentes de posición del ZX8, +1, +9 y +17.

Sin ZTA ZTA

Zona 1: Entrada de Central 1 Zona 1: Entrada de Central 1A

Central Zona 2: Entrada de Central 2 Zona 2: Entrada de Central 2A

Zona 3: Entrada de Central 3 Zona 3: Entrada de Central 3A
Zona 4: Entrada de Central 4 Central Zona 4: Entrada de Central 4A
Zona 5: Entrada 1 Zona 5: Entrada de Central 1B
Zona 6: Entrada 2 Zona 6: Entrada de Central 2B
Zona 7: Entrada 3 Zona 7: Entrada de Central 3B

ZX8 Zona 8: Entrada 4 Zona 8: Entrada de Central 4B

Puente Zona 9: Entrada 5 Zona 9: Entrada 1

Central + 1 Zona 10: Entrada 6 Zona 10: Entrada 2

Zona 11: Entrada 7 Zona 11: Entrada 3
Zona 12: Entrada 8 ZX8 Zona 12: Entrada 4
Zona 13: Entrada 1 Puente Zona 13: Entrada 5
Zona 14: Entrada 2 Central + 1 Zona 14: Entrada 6
Zona 15: Entrada 3 Zona 15: Entrada 7

ZX8 Zona 16: Entrada 4 Zona 16: Entrada 8

Puente Zona 17: Entrada 5 Zona 17: Entrada 1

Central + 9 Zona 18: Entrada 6 Zona 18: Entrada 2

Zona 19: Entrada 7 Zona 19: Entrada 3
Zona 20: Entrada 8 ZX8 Zona 20: Entrada 4
Zona 21: Entrada 1 Puente Zona 21: Entrada 5
Zona 22: Entrada 2 Central + 9 Zona 22: Entrada 6
Zona 23: Entrada 3 Zona 23: Entrada 7

ZX8 Zona 24: Entrada 4 Zona 24: Entrada 8

Puente Zona 25: Entrada 5 Zona 25: Entrada 1

Central + 17 Zona 26: Entrada 6 Zona 26: Entrada 2

Zona 27: Entrada 7 Zona 27: Entrada 3
Zona 28: Entrada 8 ZX8 Zona 28: Entrada 4
Zona 29: N/A Puente Zona 29: Entrada 5
Zona 30: N/A Central + 17 Zona 30: Entrada 6
Zona 31: N/A Zona 31: Entrada 7
Zona 32: N/A Zona 32: Entrada 8

Tiempos de Zona

Sección E55 Datos Descripción (De Fábrica 060)
[041] Zona 1 (Z1): ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 1
[042] Zona 2 (Z2): ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 2
[043] Zona 3 (Z3): ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 3
[044] Zona 4 (Z4): ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 4
[045] Zona 5 (Z1 con ZTA): ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 5
[046] Zona 6 (Z2 con ZTA): ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 6
[047] Zona 7 (Z3 con ZTA): ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 7
[048] Zona 8 (Z4 con ZTA): ____/____/____ (000 a 255) x 10ms Velocidad de Zona Cableada 8

7 Guía de Programación

Códigos de Reporte de Zona (de fábrica = FF)

Restaur.

Sección Alarma
[141] Zona 1: ___/___ ___/___ ___/___ ___/___ [157] Zona 17: ___/___ ___/___ ___/___ ___/___
[142] Zona 2: ___/___ ___/___ ___/___ ___/___ [158] Zona 18: ___/___ ___/___ ___/___ ___/___
[143] Zona 3: ___/___ ___/___ ___/___ ___/___ [159] Zona 19: ___/___ ___/___ ___/___ ___/___
[144] Zona 4: ___/___ ___/___ ___/___ ___/___ [160] Zona 20: ___/___ ___/___ ___/___ ___/___
[145] Zona 5: ___/___ ___/___ ___/___ ___/___ [161] Zona 21: ___/___ ___/___ ___/___ ___/___
[146] Zona 6: ___/___ ___/___ ___/___ ___/___ [162] Zona 22: ___/___ ___/___ ___/___ ___/___
[147] Zona 7: ___/___ ___/___ ___/___ ___/___ [163] Zona 23: ___/___ ___/___ ___/___ ___/___
[148] Zona 8: ___/___ ___/___ ___/___ ___/___ [164] Zona 24: ___/___ ___/___ ___/___ ___/___
[149] Zona 9: ___/___ ___/___ ___/___ ___/___ [165] Zona 25: ___/___ ___/___ ___/___ ___/___
[150] Zona 10: ___/___ ___/___ ___/___ ___/___ [166] Zona 26: ___/___ ___/___ ___/___ ___/___
[151] Zona 11: ___/___ ___/___ ___/___ ___/___ [167] Zona 27: ___/___ ___/___ ___/___ ___/___
[152] Zona 12: ___/___ ___/___ ___/___ ___/___ [168] Zona 28: ___/___ ___/___ ___/___ ___/___
[153] Zona 13: ___/___ ___/___ ___/___ ___/___ [169] Zona 29: ___/___ ___/___ ___/___ ___/___
[154] Zona 14: ___/___ ___/___ ___/___ ___/___ [170] Zona 30: ___/___ ___/___ ___/___ ___/___
[155] Zona 15: ___/___ ___/___ ___/___ ___/___ [171] Zona 31: ___/___ ___/___ ___/___ ___/___
[156] Zona 16: ___/___ ___/___ ___/___ ___/___ [172] Zona 32: ___/___ ___/___ ___/___ ___/___

NOTA: Para las instrucciones acerca del formato del código de reporte, ver página 21.
Consultar Valores Decimales y Hexadecimales en la página 31.

de Alarma Antisab.

Restaur. de

Sabotaje Sección Alarma

Restaur.

de Alarma Antisab.

Restaur. de

Sabotaje

Programación del Teclado

Asignación de Número de Zona en Teclado

Paso Acción Detalles
1 [

2
3 [NÚMERO DE ZONA] + [ENTRAR]* K3 2LED / K32I = 2 dígitos: 01 a 32

Asignación de Zona en Punto de Entrada (StayD)

Paso Acción Detalles
1 [

2 Pulsar y mantener [
3 [

4 [

ENTRAR] + [CÓD. INSTALADOR]

(de fábrica: 0000 / 000000)
Pulsar y mantener (3seg)

ENTRAR] + [CÓD. INSTALADOR]

(de fábrica: 0000 / 000000)

OFF] (3seg) [ARM] + [EN CASA] = iluminadas

NÚMERO DE ZONA]* K32LED / K32I = 2 dígitos: 01 a 32

ENTRAR] Pulsar [ENTRAR] para guardar y salir

[ARM] + [EN CASA] = parpadean. El [CÓDIGO DE MANTENIMIENTO] también puede ser usado.

ARM] + [EN CASA] = iluminadas

[

K10V/H / K636 = 1 dígito: 1 a 0(10) (sólo puede asignar zonas 1-10)
* Para borrar un número de zona en teclado, pulsar [

[ARM] + [EN CASA] = parpadean.

K10V/H / K636 = 1 dígito: 1 a 0(10) (sólo puede asignar zonas 1-10)
* La primera zona programada es designada como punto de entrada y parpadea. Se puede
añadir hasta 3 zonas adicionales en la trayectoria, estas zonas se iluminan y permanecen
encendidas.

BORRAR], luego [ENTRAR].

Esprit E55 8

Configuración de Entrada/Salida de Teclado (K636 V2.0 y posterior)

Ver Menús Rápidos en la página 39

Paso Acción Detalles
1 [

2 Pulsar y mantener [
3Opción [1] ON = Salida conmutada a tierra siguiendo armado del sistema (Cable azul de 150mA máx.).

4Opción [2] ON = Salida N.A.

NOTA: Al configurar como una salida, se debe borrar primero la zona en teclado (si está asignada).

ENTRAR] + [CÓD. INSTALADOR]

(de fábrica: 0000 / 000000)

ARM] (3seg) [ARM] + [EN CASA] = iluminadas

[ARM] + [EN CASA] = parpadean.

OFF = Entrada (Entrada de zona en teclado)

OFF = Salida N.C.

Programación de Salidas Programables

Eventos de Activación /Desactivación de Salidas Programables

Sección Grupo de Eventos # Subgrupo #

[220] PGM 1: Evento de Activación (____/____) (____/____) (____/____) 00/00/00
[221] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00
[230] PGM 6: Evento de Activación (____/____) (____/____) (____/____) 00/00/00
[231] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00
[232] PGM 7: Evento de Activación (____/____) (____/____) (____/____) 00/00/00
[233] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00
[234] PGM 8: Evento de Activación (____/____) (____/____) (____/____) 00/00/00
[235] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00
[236] PGM 9: Evento de Activación (____/____) (____/____) (____/____) 00/00/00
[237] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00
[238] PGM 10: Evento de Activación (____/____) (____/____) (____/____) 00/00/00
[239] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00
[240] PGM 11: Evento de Activación (____/____) (____/____) (____/____) 00/00/00
[241] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00
[242] PGM 12: Evento de Activación (____/____) (____/____) (____/____) 00/00/00
[243] Evento de Desactivación (____/____) (____/____) (____/____) 00/00/00

NOTA: PGMs 2 a 5 no son usadas.
PGMs 6 a 8 sólo están disponibles cuando se usa un módulo de Expansión de Zona Cableado APR-ZX8 ó SP-ZX8.
PGMs 9 a 12 sólo están disponibles cuando se usa módulo de Expansión de 4 PGMs, PGM4.
NOTA: Si se programa un Retardo de PGM, el evento de desactivación puede usarse como un 2do. evento de activación de
PGM (ver las secciones [281] a [292] en página 9).

Partición # (99 para
cualquier partición)

De fábrica

9 Guía de Programación

Descripción de Eventos

Grupo de Eventos # Subgrupo #

00 = Zona OK 01 a 32 = Número de zona

99 = Cualquier número de zona01 = Zona abierta

02 = Estado de la partición 00 a 01= N/A

02= Alarma silenciosa.
03 = Alarma de zumbido
04 = Alarma Constante
05 = Alarma pulsada
06 = Luz estrobo
07 = Alarma detenida
08 = Pitido Activado (Sólo Partición 1)
09 = Pitido Desactivado (Sólo Partición 1)
10 = Circuito a tierra (Sólo Partición 1)
11 = Desarma Partición
12 = Arma partición
13 = Retardo de entrada iniciado
14 = Retardo de salida iniciado
15 = Retardo de prealarma
99 = Cualquier evento de estado de partición

03 = Estado de Sirena (Sólo Partición 1) 00 = Sirena OFF

01 = Sirena ON
02 = Pitido de sirena en armado
03 = Pitido de sirena en desarmado
99 = Cualquier evento de estado del sistema

06 = Evento que no puede ser reportado 00 = Fallo de línea telefónica

ENTRAR] / [BORRAR] / [] fue pulsada (sólo Partición 1)

01 = [
02 = N/A
03 = Armado en modo en casa
04 = Armado en modo noche
05 = Armado en modo forzado
06 = Armado total desde armado en casa
07 = Fallo al comunicar de PC (sólo Partición 1)
08 = Tecla Función 1 pulsada (teclas [1] y [2]) (sólo Partición 1)
09 = Tecla Función 2 pulsada (teclas [4] y [5]) (sólo Partición 1)
10 = Tecla Función 3 pulsada (teclas [7] y [8]) (sólo Partición 1)
11 = Tecla Función 4 pulsada (teclas [2] y [3]) (sólo Partición 1)
12 = Tecla Función 5 pulsada (teclas [5] y [6]) (sólo Partición 1)
13 = Tecla Función 6 pulsada (teclas [8] y [9]) (sólo Partición 1)
14 = Alarma generada por sabotaje
15 = Alarma generada por pérdida de supervisión
16 = N/A
17 = N/A
18 = N/A
19 = N/A
20 = Armado total al armar en modo Noche
21 = Actualización Firmware (sólo Partición 1) (No evento de PGM)
22 = Sin tarjeta SIM en módulo GSM
23 = Modo StayD activado
24 = Modo StayD desactivado
99 = Cualquier evento que no puede ser reportado

14 = Programación de anulación 01 a 32 = Número de usuario

99 = Cualquier número de usuario15 = Salida activada por código de usuario (sólo Partición 1)

16 = N/A 01 a 32 = Número de zona

99 = Cualquier número de zona17 = Retardo de transmisión de alarma de zona

18 a 23 = N/A
24 = Retardo de Fuego iniciado 01 a 32 = Número de zona

99 = Cualquier número de zona

25 = N/A

Esprit E55 10

Grupo de Eventos # Subgrupo #

26 = Acceso a Software (VDMP3, IP100, NEware, WinLoad) 00 = Identificador no válido del origen

01 = WinLoad directamente
02 = WinLoad mediante módulo IP
03 = WinLoad mediante módulo GSM
04 = WinLoad mediante módem
05 = NEware directamente
06 = NEware mediante módulo IP
07 = NEware mediante módulo GSM
08 = NEware mediante módem
09 = IP100 directamente
10 = VDMP3 directamente
11 = Voz mediante módulo GSM
12 = Acceso a distancia
13 = SMS mediante módulo GSM
99 = Cualquier acceso de software

27 = Evento de modulo bus 00 = Se añadió un módulo bus

01= Se retiró un módulo bus
99 = Cualquier evento de modulo Bus

28 = Paso por StayD confirmado 01 a 32 = Número de zona

99 = Cualquier número de zona

29 = Armado con usuario 01 a 32 = Número de usuario

99 = Cualquier número de usuario

30 = Armado especial 00 = Autoarmado (programado /sin movimiento)

01 = Tarde para cerrar
02 = Autoarmado sin movimiento
03 = Armado parcial
04 = Armado rápido
05 = Armado mediante WinLoad
06 = Armado con llave
99 = Cualquier armado especial

31 = Desarmado con usuario 01 a 32 = Número de usuario

99 = Cualquier número de usuario32 = Desarmar después de alarma con usuario

33 = Alarma cancelada con usuario
34 = Desarmado especial 00 = Autoarmado cancelado (programado /sin movimiento)

01 = Desarmado mediante WinLoad
02 = Desarmado mediante WinLoad después de alarma
03 = Alarma cancelada mediante WinLoad
04 = N/A
05 = Desarmado con llave
06 = Desarmado con llave después de alarma
07 = Alarma anulada con llave
99 = Cualquier desarmado especial

35 = Zona anulada 01 a 32 = Número de zona

99 = Cualquier número de zona36 = Zona en Alarma

37 = Alarma de fuego
38 = Restauración de alarma de zona
39 = Restauración de alarma de fuego
40 = Alarma especial 00 = Pánico de urgencia no médica

01 = Pánico médico (alarma de pánico no homologada UL)
02 = Pánico de incendio
03 = Cierre reciente
04 = Anulación Global
05 = Alarma de coacción
06 = Bloqueo del Teclado (sólo Partición 1)
99 = Cualquier evento de alarma especial

41 = Desconexión de zona 01 a 32 = Número de zona

99 = Cualquier número de zona42 = Zona saboteada

43 = Restauración de sabotaje de zona

11 Guía de Programación

Grupo de Eventos # Subgrupo #

44 = Nuevo fallo
(Solo la Partición 1 excepto el subgrupo 07 = ambas
particiones)

00 = N/A
01 = Fallo de CA
02 = Fallo de batería
03 = Sobrecarga de alimentación auxiliar
04 = Sobrecarga de corriente de sirena
05 = Sirena desconectada
06 = Pérdida de hora
07 = Fallo en circuito de fuego
08 = Fallo de comunicación con teléfono #1 de central receptora
09 = Fallo de comunicación con teléfono #2 de central receptora
10 = Fallo de comunicación con buscapersonas
11 = Fallo de comunicación con reporte vocal
13 = Congestión RF de GSM
14 = Sin Servicio GSM
15 = Pérdida de supervisión de GSM
99 = Cualquier nuevo evento de fallo

45 = Fallo restaurado 00 = Restauración de línea telefónica

01 = Restauración de Fallo de CA
02 = Restauración de fallo de batería
03 = Restauración de sobrecarga de alimentación auxiliar
04 = Restauración de sobrecarga de corriente de sirena
05 = Restauración de sirena desconectada
06 = Restauración de pérdida de hora
07 = Restauración de fallo en circuito de fuego
08 = Fallo al com. de receptora 1 restaurado
08 = Fallo al com. de receptora 2 restaurado
10 = Fallo al com. de buscapersonas restaurado
11 = Fallo al com. de módulo voz restaurado
13 = Congestión de GSM restaurada
14 = Restauración de sin servicio GSM
15 = Restauración de pérdida de supervisión de GSM
99 = Cualquier evento de restauración de fallo

46 = Nuevo fallo de modulo Bus / EBus
(sólo Partición 1)

00 = Fallo de comunicación de módulo Bus / EBus
01 = Fallo de sabotaje
02 = Fallo de alimentación
03 = Fallo de batería
99 = Cualquier nuevo evento de fallo de módulo bus

47 = Fallo de modulo Bus / EBus restaurado
(sólo Partición 1)

00 = Restauración de fallo de comunicación de módulo Bus / EBus
01 = Restauración de fallo de sabotaje
02 = Fallo de alimentación
03 = Fallo de batería
99 = Cualquier evento de restauración de fallo de módulo bus

48 = Especial (sólo Partición 1) 00 = Encendido del sistema

01 = Reporte de prueba
02 = Conexión de software
03 = Desconexión de software
04 = Instalador en modo de programación
05 = Instalador salió de modo de programación
06 = Mantenimiento en modo de programación
07 = Mantenimiento salió de modo de programación
08 = Retardo de fallo de sin cierre terminado
99 = Cualquier evento especial

49 a 56 = N/A
58 = Zona forzada 01 a 32 = Número de zona

99 = Cualquier número de zona59 = Zona incluida

64 = Estado del Sistema 00 = Sigue estado de LED de Armado*:

1. Impulsos de PGM rápidos en cualquier alarma

2. Impulsos de PGM rápidos en retardo salida menor de 10 seg.

3. Impulsos de PGM lentos en retardo salida mayor de 10 seg.

4. PGM permanece encendida en armado

5. PGM apagada en desarmado
* Sólo PGM en placa: Este evento puede asignarse a toda partición.
Si se asigna a ambas particiones, el evento de PGM sigue la
prioridad de la lista arriba, con el #1 como el de prioridad superior.

Esprit E55 12

Opciones de la Salida Programable

PGM 1

[261]

Opción OFF ON

Base de Tiempo de PGM

[1]

Off=Seg, On=Min

[2] Estado PGM Off=N.A., On=N.C.

[3] N/A N/A N/A

Modo de Activación de PGM

[4]

Off=Constante, On=Impulsos
Impulsos de PGM una vez cada 30

[5]*

segundos si armado*

[6]* Impulsos de PGM en toda alarma*

PGM de Impulsos en toda alarma -

[7]

Off= Partición 1 On= Partición 2

[8] N/A - -

Opción OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON

Base de Tiempo de PGM

[1]

Off=Seg, On=Min
Estado de PGM Off=N.A.,

[2]

On=N.C.

[3] N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A N/A

Modo de Activación de PGM

[4]

Off=Constante, On=Impulsos
Impulsos de PGM una vez cada 30

[5]*

segundos si armado*

[6]* Impulsos de PGM en toda alarma*

PGM de Impulsos en toda alarma -

[7]

Off= Partición 1 On= Partición 2

[8] N/A -------------­* Si las opciones 5 y 6 están habilitadas, los siguientes Eventos de Activación/Desactivación de Salida PGM no se aplican: [220], [230], [232], y [234].

 N

 N

 N

 N

 N
 N

ZX8 +1 ZX8 +9 ZX8 +17 PGM4
PGM 6

[266]

PGM 7

[267]

PGM 8

[268]

PGM 9

[269]

PGM 10

[270]

PGM 11

[271]

PGM 12

[272]

 N  N  N  N  N  N  N

 N  N  N  N  N  N  N

 N  N  N  N  N  N  N

 N  N  N  N  N  N  N

 N  N  N  N  N  N  N
 N  N  N  N  N  N  N

NOTA: PGMs 2 a 5 no son usadas.
PGMs 6 a 8 sólo están disponibles cuando se usa un módulo de Expansión de Zona Cableado APR-ZX8 ó SP-ZX8.
PGMs 9 a 12 sólo están disponibles cuando se usa módulo de Expansión de 4 PGMs, PGM4.

Retardos y Reconocimiento de la Salida Programable

Sección Datos De fábrica = 005
[281] PGM 1: (en placa) ___/___/___ ( 000 a 255 x 1 seg./mins.)
[286] PGM 6: (ZX8 ID =+1) ___/___/___ ( 000 a 255 x 1 seg./mins.)
[287] PGM 7: (ZX8 ID =+9) ___/___/___ ( 000 a 255 x 1 seg./mins.)
[288] PGM 8: (ZX8 ID =+17) ___/___/___ ( 000 a 255 x 1 seg./mins.)
[289] PGM 9: (Salida PGM4 1) ___/___/___ ( 000 a 255 x 1 seg./mins.)
[290] PGM 10: (Salida PGM4 2) ___/___/___ ( 000 a 255 x 1 seg./mins.)
[291] PGM 11: (Salida PGM4 3) ___/___/___ ( 000 a 255 x 1 seg./mins.)
[292] PGM 12: (Salida PGM4 4) ___/___/___ ( 000 a 255 x 1 seg./mins.)

13 Guía de Programación

Programación del Usuario

Ver Menús Rápidos en la página 37

Sección Opciones Sección Opciones
[400] Opción De Fábrica 1 2 3 4 5 6 7 8 [417] Usuario 17: 1 2 3 4 5 6 7 8
[401] Maestro del Sistema: 1 2 3 4 5 6 7 8 [418] Usuario 18: 1 2 3 4 5 6 7 8
[402] Maestro 1: 1 2 3 4 5 6 7 8 [419] Usuario 19: 1 2 3 4 5 6 7 8
[403] Maestro 2: 1 2 3 4 5 6 7 8 [420] Usuario 20: 1 2 3 4 5 6 7 8
[404] Usuario 4: 1 2 3 4 5 6 7 8 [421] Usuario 21: 1 2 3 4 5 6 7 8
[405] Usuario 5: 1 2 3 4 5 6 7 8 [422] Usuario 22: 1 2 3 4 5 6 7 8
[406] Usuario 6: 1 2 3 4 5 6 7 8 [423] Usuario 23: 1 2 3 4 5 6 7 8
[407] Usuario 7: 1 2 3 4 5 6 7 8 [424] Usuario 24: 1 2 3 4 5 6 7 8
[408] Usuario 8: 1 2 3 4 5 6 7 8 [425] Usuario 25 1 2 3 4 5 6 7 8
[409] Usuario 9: 1 2 3 4 5 6 7 8 [426] Usuario 26: 1 2 3 4 5 6 7 8
[410] Usuario 10: 1 2 3 4 5 6 7 8 [427] Usuario 27: 1 2 3 4 5 6 7 8
[411] Usuario 11: 1 2 3 4 5 6 7 8 [428] Usuario 28: 1 2 3 4 5 6 7 8
[412] Usuario 12: 1 2 3 4 5 6 7 8 [429] Usuario 29: 1 2 3 4 5 6 7 8
[413] Usuario 13: 1 2 3 4 5 6 7 8 [430] Usuario 30: 1 2 3 4 5 6 7 8
[414] Usuario 14: 1 2 3 4 5 6 7 8 [431] Usuario 31: 1 2 3 4 5 6 7 8
[415] Usuario 15: 1 2 3 4 5 6 7 8 [432] Usuario 32: 1 2 3 4 5 6 7 8
[416] Usuario 16: 1 2 3 4 5 6 7 8

Códigos del Sistema

Sección Datos Descripción
[395] ____/____/____(147 para bloquear, otro para desbloquear) Bloqueo de Código de Instalador (de fábrica: 000)
[397]* ____/____/____/____/____/____ Código de Instalador (De fábrica = 000000)*
[398] ____/____/____/____/____/____ Código de Asistencia Técnica (sin código de fábrica)
[399]* ____/____/____/____/____/____ Código Maestro del Sistema (de fábrica = 123456)*

*4 ó 6 dígitos de acuerdo a la sección [701] opción [1]. La central retira automáticamente los últimos 2 dígitos del código de acceso de
usuario si se cambia la extensión del código de 6 a 4 dígitos. Sin embargo, si la extensión del código de acceso de usuario se cambia de
4 a 6 dígitos, la central copia los 2 primeros dígitos y los usa para los dígitos 5 y 6.

Tabla de Acceso Limitado del Código de Mantenimiento

El Código de Mantenimiento no puede acceder a las siguientes secciones:

[395] Bloqueo de código de instalador [817] No. de teléfono de respaldo de receptora
[397] Código de instalador [910] Identificador de la Central
[398] Código de mantenimiento [911] Contraseña de PC
[815] No. de teléfono 1 de receptora [970] Descarga desde llave de memoria a central
[816] No. de teléfono 2 de receptora [975] Descarga de central a llave de memoria

Opciones de Código de Usuario

Opciones de Usuario
1 – Acceso a Partición 1 5 – Armado Forzado (Armado Normal /Noche /En Casa)

2 – Acceso a Partición 2 6 - Sólo Arma

3 - Programación de Anulación 7 – Sólo Activación de PGM
4 - Armado En Casa /Noche 8 - Coacción

NOTA: Las opciones de código Maestro del Sistema, Maestro 1 y Maestro 2 no pueden ser modificadas. Sin embargo, si el
sistema no está dividido en particiones, las opciones del código de usuario para el Maestro 2 será n iguales a la del Maestro 1.
Asimismo, cuando se accede a la sección [400], la central copia el valor guardado en esa sección hacia las opciones de todos
los usuarios - [404] a [432].

:

Esprit E55 14

Códigos de Reporte de Usuario (De fábrica = FF)

Sección Armado

[471] Maestro S.: ____/____ ____/____ [487] Usuario 17: ____/____ ____/____
[472] Maestro 1: ____/____ ____/____ [488] Usuario 18: ____/____ ____/____
[473] Maestro 2: ____/____ ____/____ [489] Usuario 19: ____/____ ____/____
[474] Usuario 4: ____/____ ____/____ [490] Usuario 20: ____/____ ____/____
[475] Usuario 5: ____/____ ____/____ [491] Usuario 21: ____/____ ____/____
[476] Usuario 6: ____/____ ____/____ [492] Usuario 22: ____/____ ____/____
[477] Usuario 7: ____/____ ____/____ [493] Usuario 23: ____/____ ____/____
[478] Usuario 8: ____/____ ____/____ [494] Usuario 24: ____/____ ____/____
[479] Usuario 9: ____/____ ____/____ [495] Usuario 25: ____/____ ____/____
[480] Usuario 10: ____/____ ____/____ [496] Usuario 26: ____/____ ____/____
[481] Usuario 11: ____/____ ____/____ [497]: Usuario 27: ____/____ ____/____
[482] Usuario 12: ____/____ ____/____ [498] Usuario 28: ____/____ ____/____
[483] Usuario 13: ____/____ ____/____ [499] Usuario 29: ____/____ ____/____
[484] Usuario 14: ____/____ ____/____ [500] Usuario 30: ____/____ ____/____
[485] Usuario 15: ____/____ ____/____ [501] Usuario 31: ____/____ ____/____
[486] Usuario 16: ____/____ ____/____ [502] Usuario 32: ____/____ ____/____

NOTA: Para las instrucciones acerca del formato del código de reporte, ver la página 21.
Ver Valores Decimales y Hexadecimales en la página 31.

Desarma /Cancela

Alarma

Sección Armado

Desarma /Cancela

Alarma

Programación del Sistema

[700] Opciones Generales del Sistema
Opción OFF ON
[1]
[2] N/A N/A N/A
[3]

[4]
[5] N/A N/A N/A
[6]
[7]
[8] N/A N/A N/A

[701] Opciones Generales del Sistema
Opción OFF ON
[1]
[2]

[3]
[4]
[5]
[6] N/A N/A N/A

[7] N/A N/A N/A
[8] N/A N/A N/A

Particiones

Aviso de fallo audible (excepto fallo de CA)
Aviso de fallo audible en fallo de CA

Fin del retardo de salida
Supervisión de sabotaje en el módulo bus

Extensión de código de acceso
Bloqueo de código maestro
Modo confidencial
Para salir del modo confidencial
Tiempo de modo confidencial

 Deshabilitado N Habilitado

 Deshabilitado N Habilitado
 Deshabilitado N Habilitado

 Deshabilitado N Habilitado
 Deshabilitado N Habilitado

N 6 dígitos  4 dígitos
 Deshabilitado N Habilitado
 Deshabilitado N Habilitado
 Ingresar un código N Pulsar una tecla
 2 minutos N 5 segundos

15 Guía de Programación

[702] Opciones de Pánico
Opción OFF ON
[1]
[2]

[3]
[4]
[5]
[6]
[7]+[8] N/A N/A N/A

[703] Opciones de Armado /Desarmado 1
Opción OFF ON
[1]

[2]
[3]
[4]
[5]
[6]
[7] N/A N/A N/A
[8]

Pánico 1
Pánico 2
Pánico 3
Pánico 1: Sólo reporte o alarma audible
Pánico 2: Sólo reporte o alarma audible
Pánico 3: Sólo reporte o alarma audible

Armado normal con una tecla
Armado En Casa con Una Tecla
Armado de noche con una tecla
Programación de anulación con Una Tecla
Impedir armado en fallo de batería
Impedir armado en fallo de sabotaje (Zona + Módulo Bus)

Llamada al VDMP3

 Deshabilitado N Habilitado
 Deshabilitado N Habilitado
 Deshabilitado N Habilitado
 Sólo Reporte N Audible
 Sólo Reporte N Audible
 Sólo Reporte N Audible

N Deshabilitado  Habilitado
N Deshabilitado  Habilitado
N Deshabilitado  Habilitado
N Deshabilitado  Habilitado

 Deshabilitado N Habilitado
 Deshabilitado N Habilitado

N Deshabilitado  Habilitado

[704] Opciones de Armado /Desarmado 2
Opción OFF ON
[1]

[2]
[3]
[4] N/A N/A N/A
[5]
[6]
[7] Sin tonos en retardo de salida ni pitido de sirena al armar en

[8] N/A N/A N/A

Armado normal cambia a armado Forzado
Armado en casa cambia a armado forzado
Armado de noche cambia a armado forzado de noche

Pitido de Sirena al armar /desarmar con teclado
Tono en retardo de salida

casa /noche

N Deshabilitado  Habilitado
N Deshabilitado  Habilitado
N Deshabilitado  Habilitado

 Deshabilitado N Habilitado
N Deshabilitado  Habilitado
N Deshabilitado  Habilitado

Esprit E55 16

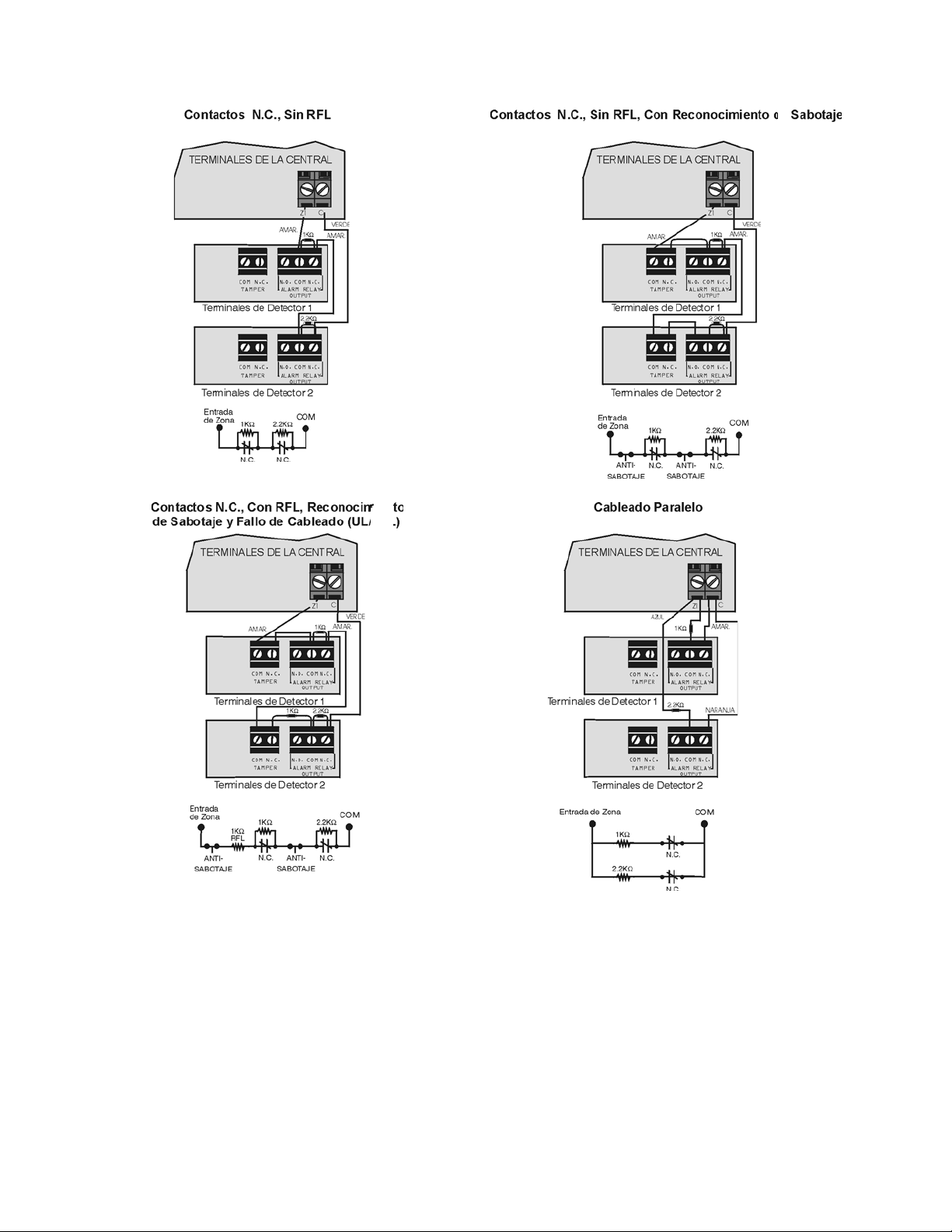

[705] Opciones Generales de Zona 1

Opciones de Reconocimiento de Sabotaje de Bus Teclado*

[3] [4]

OFF OFF Deshabilitado

OFF ON

SÓLO FALLO

ON OFF Si desarmado: SÓLO FALLO

Si armado: Sigue tipo de alarma de zona

ON ON Si desarmado:

ALARMA AUDIBLE

Si armado: Sigue tipo de alarma de zona

* Reconocimiento de sabotaje de teclado / módulo bus sólo si la sección [700] opción [7] está habilitada.

Opciones de Supervisión de Módulo Bus Teclado

[6] [7]

OFF OFF Deshabilitado

OFF ON

SÓLO FALLO

ON OFF Si desarmado: SÓLO FALLO

Si armado: Sigue tipo de alarma de zona

ON ON Si desarmado:

ALARMA AUDIBLE

Si armado: Sigue tipo de alarma de zona

Ver Menús Rápidos en la página 37

Opción OFF ON
[1]
[2]

Zona doblada ZTA
Opciones de cableado de ZTA

 Deshabilitado N Habilitado
 Serie N Paralelo

[3]+[4] Reconocimiento de Sabotaje

[5]

Genera sabotaje en zona anulada

N No  Sí

[6]+[7] Opciones de Supervisión

[8] N/A N/A N/A

[706] Opciones Generales de Zona 2
Opció

n

OFF ON

[1] N/A N/A N/A
[2]

Resistencias RFL

 Deshabilitado N Habilitado

[3] N/A N/A N/A
[4]
[5]
[6]

ID de Entrada de ZX8 A (Central + 1)
ID de Entrada de ZX8 B (Central + 9)
ID de Entrada de ZX8 C (Central + 17)

 Entrada de zona N Entrada de antisabotaje
 Entrada de zona N Entrada de antisabotaje
 Entrada de zona N Entrada de antisabotaje

[4]-[8] N/A N/A N/A

Tiempos del Sistema

Sección Datos Descripción
[710] ____/____/____ (000 a 255) segundos Retardo de entrada 1 (de fábrica 045)
[711] ____/____/____ (000 a 255) segundos Retardo de entrada 2 (de fábrica 045)
[712] ____/____/____ (000 a 015) Tiempo de desactivación automática de zona (de fáb.: 005)
[713] ____/____/____ (000 a 255) segundos Retardo de zona inteligente (de fábrica: 048)
[714] ____/____/____ (000 a 255) minutos Retardo de reinicio de alarma (de fábrica: 000)
[715] ____/____/____ (000 a 255) Tiempo de reinicio de alarma (de fábrica: 000)
[716] ____/____/____ (000 a 255) minutos Retardo de bloqueo de teclado (de fábrica: 000)
[717] ____/____/____ (000 a 255) intento antes de bloqueo Tiempo de bloqueo de teclado (de fábrica: 000)
[718] N/A N/A N/A
[719] ____/____/____ (000 a 255) días Retardo de fallo sin cierre (de fábrica: 000)
[720] ____/____/____ (000 a 255) segundos Para StayD: Retardo Instantáneo - Flexible (de fáb. 015)

[721] ____/____/____ (000 a 255) segundos Para StayD: Retardo de rearmado (de fábrica 005)

17 Guía de Programación

Programación de Particiones

[3] [4]

OFF OFF Normal

OFF ON Noche

ON OFF En Casa

[3] [4]

OFF OFF Normal

OFF ON Noche

ON OFF En Casa

NOTA: Al usar un teclado K636, sólo la partición 1 está disponible. Para usar ambas particiones, emplear un teclado K10V/H,
K32, ó K32I.

[741] Opciones de Partición 1 Negrita = Valor de fábrica
Opción OFF ON
[1] Autoarmado en hora
[2] Autoarmado en sin movimiento

Modo de armado en Autoarmado

[3]& [4]

 Deshabilitado N Habilitado
 Deshabilitado N Habilitado

N Ver la Tabla N Ver la Tabla

[5]

[6]

[7] y [8] N/A N/A N/A

[742] Opciones de Partición 2
Opción OFF ON
[1] Autoarmado en hora

[2] Autoarmado en sin movimiento

[3] y [4]

[5]

[6]

[7] y [8] N/A N/A N/A

Cambiar a armado En Casa si no se inicia retardo de
entrada en una zona

Zonas de seguimiento cambian a zonas con Retardo de
Entrada 2 cuando la zona con retardo es anulada

Modo de armado en Autoarmado

Cambiar a armado En Casa si no se inicia retardo de
entrada

Zonas de seguimiento cambian a zonas con Retardo de
Entrada 2 cuando la zona con retardo es anulada

 Deshabilitado N Habilitado

 Deshabilitado N Habilitado

 Deshabilitado N Habilitado
 Deshabilitado N Habilitado

N Ver la Tabla N Ver la Tabla

 Deshabilitado N Habilitado

 Deshabilitado N Habilitado

Tiempos de Partición

Sección Datos Descripción
[745] ____/____/____ (000 a 255) segundos Retardo de salida en Partición 1 (de fábrica 060)
[746] ____/____/____ (000 a 255) segundos Retardo de salida en Partición 2 (de fábrica 060)
[747] ____/____/____ (000 a 255) minutos Corte de sirena en Partición 1 (de fábrica 004)
[748] ____/____/____ (000 a 255) minutos Corte de sirena en Partición 2 (de fábrica 004)
[749] ____/____/____ (000 a 255) x 15 minutos Sin movimiento en Partición 1 (de fábrica 000)
[750] ____/____/____ (000 a 255) x 15 minutos Sin movimiento en Partición 2 (de fábrica 000)
[761] ____/____:____/___ HH: MM Hora del autoarmado en Partición 1 (de fábrica 00:00)
[762] ____/____:____/____ HH: MM Hora del autoarmado en Partición 2 (de fábrica 00:00)

Esprit E55 18

Programación de la Comunicación

Opciones de Supervisión de Línea (STL) Telefónica

[1] [2]

OFF OFF Deshabilitado

OFF ON Si desarmado: Sólo fallo

Si armado: Sólo fallo

ON OFF Si desarmado: Sólo fallo

Si armado: Alarma audible

ON ON Alarma silenciosa cambia a audible

Opción de Transmisión de Reporte de Prueba Automática

[3] [4] Opción de Transmisión de Reporte de Prueba Automática

OFF OFF Transmite el código de reporte de prueba cada vez que transcurran los días programados en la sección [840] y a la hora

programada en la sección [850] (de fábrica).

OFF ON Si desarmado: Transmite código de reporte de prueba cada vez que pasa el tiempo programado en la sección [852]. Si

armado: Transmite código de reporte de prueba cada vez que transcurra el tiempo programado en la sección [851].

ON OFF La central transmite el código de reporte de prueba cada hora en el minuto programado en la sección [850] ( los dos

últimos dígitos). Notar que los primeros dos dígitos de la sección [850] son obviados. Por ejemplo, si se programó 10:25

en la sección [850], el código de reporte de prueba es transmitido en el minuto 25 de cada hora, i.e. 11:25, 12:25, etc.

ON ON El código de reporte de prueba es transmitido cuando se reúnen cualquiera de las condiciones de la segunda o tercera

opciones mencionadas arriba (opciones [3] = OFF y [4] = ON / opciones [3] = ON y [4] = OFF).

[800] Opciones del Marcador
Opción OFF ON
[1]+2]

N Ver la Tabla N Ver la Tabla

[3]
[4]

[5]
[6]
[7]
[8]

Cambiar a marcado por impulsos en 5to intento
Marcado alternado
Marcado forzado (debe estar habilitado para cumplir con estándar TBR-21)
Marcado DTMF
Valor de impulsos
Reporte

 Deshabilitado N Habilitado
 Deshabilitado N Habilitado

N Deshabilitado  Habilitado
N Deshabilitado  Habilitado
N 1:2  1:1.5

 Marcador activado N Sin marcador

[801] Opciones del Marcador
Opción OFF ON
[1] Reporte de desarmado del sistema

[2] Reporte de restauración de zona

N Siempre  Después de alarma
 Corte de sirena N Cierre de zona

[3]+[4]

[5] Salto de Código de Contact ID

 Deshabilitado

N Valores de fáb. de CID /

formato lento personalizado

[6] a [8] N/A N/A N/A

[802] Opciones de Dirección de Llamada de Eventos 1
Opción OFF ON
[1] Llamar a teléf. #1 para códs. de reporte de armado /desarmado

[2] Llamar a teléf. #2 para códs. de reporte de armado /desarmado
[3] Llamar a busca para códs. de reporte de armado /desarmado

N Deshabilitado  Habilitado
N Deshabilitado  Habilitado

 Deshabilitado N Habilitado

[4] N/A N/A N/A

[5]

[6]

[7] Llamar a buscapersonas para los códigos de reporte de alarma

[8] N/A N/A N/A

19 Guía de Programación

Llamar a teléf. #1 para los códigos de reporte de alarma /
restauración de alarma

Llamar a teléf. #2 para los códigos de reporte de alarma /
restauración de alarma

/restauración de alarma

N Deshabilitado  Habilitado

N Deshabilitado  Habilitado

N Deshabilitado  Habilitado

[803] Opciones de Dirección de Llamada de Eventos 2

Reporte de GSM

[1] [2] Primaria

Copia de Seguridad

OFF OFF

Línea Terrestre Línea Terrestre

OFF ON

Línea Terrestre GSM

ON OFF

GSM Línea Terrestre

ON ON

GSM GSM

Respuesta de Central al Fallo de Sin Servicio GSM

[5] [6]

OFF OFF

Deshabilitado

OFF ON

Si desarmado: Sólo fallo
Si armado: Sólo fallo

ON OFF

Si desarmado: Sólo fallo
Si armado: Alarma audible

ON ON

Alarma silenciosa cambia a audible

Opción OFF ON

[1]

[2]

[3]

Llamar a teléf. #1 para los códigos de reporte de sabotaje /
restauración de sabotaje

Llamar a teléf. #2 para los códigos de reporte de sabotaje /
restauración de sabotaje

Llamar a buscapersonas para los códigos de reporte de
sabotaje /restauración de sabotaje

N Deshabilitado  Habilitado

N Deshabilitado  Habilitado

 Deshabilitado N Habilitado

[4] N/A N/A N/A

[5]

[6]

[7] Llamar a buscapersonas para los códigos de reporte de fallo /

Llamar a teléf. #1 para los códigos de reporte de fallo /
restauración de fallo

Llamar a teléf. #2 para los códigos de reporte de fallo /
restauración de fallo

restauración de fallo

N Deshabilitado  Habilitado

N Deshabilitado  Habilitado

 Deshabilitado N Habilitado

[8] N/A N/A N/A

[804] Opciones de Dirección de Llamada de Eventos 3
Opción OFF ON
[1] Llamar a teléf. #1 para los códigos especiales de reporte

[2] Llamar a teléf. #2 para los códigos especiales de reporte
[3] Llamar a busca para los códigos especiales de reporte

N Deshabilitado  Habilitado
N Deshabilitado  Habilitado

 Deshabilitado N Habilitado

[4] N/A N/A N/A

[5]

[6] Llamar a teléf. personal # en alarmas de pánico
[7]
[8] Llamar a teléf. personal # en fallo de alimentación de central

Llamar a teléf. personal # en alarma en zona (de robo /
incendio)

Llamar a teléf. personal # en alarmas de paramédicos

N Deshabilitado  Habilitado

N Deshabilitado  Habilitado
N Deshabilitado  Habilitado
N Deshabilitado  Habilitado

[805] Opciones de GSM
Opción

[1] y [2]

[3] y [4] Uso futuro

[5] y [6]

[7] Uso futuro

[8] Supervisión de congestión RF de GSM

OFF ON

N Deshabilitado  Habilitado

Esprit E55 20

Configuración de la Comunicación

Ver Menús Rápidos en la página 37

Sección Datos Descripción

[810] ___/___ Formato de reporte

TEL1 TEL2

0 = Ademco Lento
1 = Silent Knight Rápido
2 = Sescoa
3 = Ademco Express
4 = Ademco Contact ID (de fábrica)

[811]

[812]

[815]

[816]

[817]

[818]

[819]

____/____/____/____ Número de Abonado de Partición 1

____/____/____/____ Número de Abonado de Partición 2

___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/

NÚMERO DE TELÉFONO 1 DE CENTRAL RECEPTORA

___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/

NÚMERO DE TELÉFONO 2 DE CENTRAL RECEPTORA

___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/

NÚMERO DE TELÉFONO DE RESPALDO

___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/

NÚMERO DE TELÉFONO DE BUSCAPERSONAS

___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/

MENSAJE NUMÉRICO ENVIADO CON REPORTE A BUSCAPERSONAS

NOTA: Para borrar un número de teléfono /mensaje numérico, pulsar la tecla [NOCHE por cada dígito en la sección respectiva.

Teclas Especiales para los Números de Teléfono
Pulsar Valor o Acción

[OFF] *
[

EXC] #

[

MEM] Cambiar de marcado por impulsos a

marcado por tonos o viceversa

[FALLO] Pausa de 4 segundos
[

NOCHE] borrar dígit o actual

[] inserta espacio en blanco

Ingreso de Códigos de Reporte

Formatos Ademco Lento, Silent Knight, SESCOA, y Ademco Express :
Ingresar el valor hexa deseado de 1 ó 2 dígitos (0-F ó 00-FF).
Formato “Programable” Ademco:
Ingresar el valor hexa deseado de 2 dígitos de sd e la “L ista de Códigos de Reporte Ademco – Programables” (ver el

Apéndice 1 en la página 27). Tomar en cuenta que ingresar FF devuelve el código de reporte al valor d e fábrica de la “List a
de Códigos de Reporte Automáticos” (ver el Apéndice 2 en la página 29).

Formato Ademco “Todos los Códigos”:
La central genera automáticamente códigos de reporte desde la “Lista de Códigos de Reporte Ademco – Todos los

Códigos” (ver el Apéndice 2 en la página 29).

21 Guía de Programación

Tiempos de la Comunicación

Sección Datos Descripción

[830] ____/____/____ (000 a 255) x 2 segundos Retardo de fallo de SLT (de fábrica 016)

[831] ____/____/____ (000 a 032) Máximo de intentos de marcado de receptora (de fáb.: 008)

[832]* ____/____/____ (000 a 127) segundos Retardo entre intentos de marcado* (de fábrica: 020)

[833] ____/____/____ (000 a 255) segundos Retardo de transmisión de alarma (de fábrica: 000)

[834] ____/____/____ (000 a 127) segundos Retardo de reporte a buscapersonas (de fábrica: 020)

[835] ____/____/____ (000 a 010) Repetición de reporte de mensaje a busca (de fábrica: 003)

[836]* ____/____/____ (000 a 127) segundos Retardo de reporte a número personal* (de fábrica: 005)

[837]* ____/____/____ (000 a 010) Repetición de mensaje de reporte a No. personal* (de fáb.: 003)

[838] ____/____/____ (000 a 255) segundos Retardo de cierre reciente (de fábrica: 000)

[839] ____/____/____ (000 a 255) minutos Retardo de reporte de fallo de alimentación (de fábrica: 015)

[840] ____/____/____ (000 a 255) días Reporte de prueba automática (de fábrica: 000)

[841] ____/____/____ (000 a 032) Máximo de intentos de marcado - VDMP3 (de fábrica: 008)

* Esta sección se aplica al Marcador Vocal Externo (Plug-In) cuando se usa un VDMP3.

Sección Datos Descripción

[850] ____/____/____/____ HH: MM Hora del reporte de prueba automática (00:00)

[851] ____/____/____ (000 a 255) x 1 minuto Retardo de reporte de armado (de fábrica: 005)

[852] ____/____/____ (000 a 255) x 1 minuto Retardo de reporte de desarmado (de fábrica: 060)

[855] ____/____/____ (000 a 255) x 2 segundos Tiempo de sin servicio GSM (de fábrica: 016)

[856] ____/____/____ (000 a 255) Idioma de SMS (de fábrica: 000)

ID de Idioma de SMS

Idioma ID Idioma ID Idioma ID

Inglés 000 Turco 008 Búlgaro 016

Francés 001 Húngaro 009 Rumano 017

Español 002 Checo 010 Eslovaco 018

Italiano 003 Holandés 011 Chino 019

Sueco 004 Croata 012 Serbio 020

Polaco 005 Griego 013 Uso futuro 021 a 255

Portugués 006 Hebreo 014

Alemán 007 Ruso 015

Esprit E55 22

Códigos Especiales de Reporte de Armado (de fábrica = FF)

Sección Datos Descripción Sección Datos Descripción

[860] _____/_____ Autoarmado [861] _____/_____ Armado rápido

_____/_____ Tarde para armar _____/_____ Armado con PC

_____/_____ Sin movimiento _____/_____ Armado con llave

_____/_____ Armado parcial _____/_____ N/A

Códigos Especiales de Reporte de Desarmado (de fábrica = FF)

Sección Datos Descripción

[862] _____/_____ Cancelar autoarmado

_____/_____ Desarmado con PC

_____/_____ Cancelar Alarma con código de usuario o WinLoad

_____/_____ N/A

Códigos Especiales de Reporte de Alarma (de fábrica = FF)

Sección Datos Descripción Sección Datos Descripción

[863] _____/_____ Pánico de urgencia [864] _____/_____ Desconexión de zona

_____/_____ Pánico de auxilio _____/_____ Coacción

_____/_____ Pánico de incendio _____/_____ Bloqueo del teclado

_____/_____ Cierre reciente _____/_____ N/A

Códigos de Reporte de Fallo en el Sistema (de fábrica = FF)

Sección Sección
[865] ____/____ N/A [868] ____/____ Fallo de alimentación en módulo

____/____ Fallo de CA ____/____ Batería baja /sin batería en módulo
____/____ Fallo de batería ____/____ N/A
____/____ Alimentación auxiliar ____/____ N/A

[866] ____/____ Sobrecarga en salida de sirena [879] ____/____ Congestión RF de GSM

____/____ Salida de sirena desconectada ____/____ GSM sin servicio
____/____ Pérdida de Hora ____/____ Pérdida de supervisión de módulo GSM
____/____ N/A ____/____ N/A

[867] ____/____ Fallo al comunicar

____/____ N/A
____/____ Pérdida de módulo
____/____ Sabotaje de módulo

NOTA: Para las instrucciones acerca del formato del código de reporte, ver página 21.
Consultar Valores Decimales y Hexadecimales en la página 31.

23 Guía de Programación

Códigos de Reporte de Restauración de Fallo en el Sistema (de fábrica = FF)

Sección Datos Descripción Sección Datos Descripción
[870] ____/____ SLT [873] ____/____ Fallo de alimentación en módulo

____/____ Fallo de CA ____/____ N/A
____/____ Fallo de batería ____/____ N/A
____/____ Alimentación auxiliar ____/____ N/A

[871] ____/____ Sobrecarga salida de sirena [881] ____/____ Congestión RF de GSM

____/____ Salida sirena desconectada ____/____ GSM sin servicio
____/____ Pérdida de Hora ____/____ Pérdida de supervisión de módulo GSM
____/____ N/A ____/____ N/A

[872] ____/____ Fallo al comunicar

____/____ N/A
____/____ Pérdida de módulo
____/____ Sabotaje de módulo

Códigos Especial de Reporte del Sistema (de fábrica = FF)

Sección Datos Descripción Sección Datos Descripción
[875] ____/____ Arranque frío [876] ____/____ Instalador conectado

____/____ Reporte de Prueba ____/____ Instalador desconectado
____/____ N/A ____/____ Fallo de Sin Cierre
____/____ WinLoad desconectado ____/____ N/A

[878] _____/_____ Desarmado con llave [884] ____/____ Comunicación perdida de GSM con central

_____/_____ Desarmar c. llave tras alarma ____/____ N/A
_____/_____ Alarma anulada con llave ____/____ N/A
_____/_____ N/A ____/____ N/A

NOTA: Para las instrucciones acerca del formato del código de reporte, ver la página 21.
Consultar Valores Decimales y Hexadecimales en la página 31.

Esprit E55 24

Borrado de Códigos de Reporte

Ver Menús Rápidos en la página 37

[966] Borrado de Códigos de Reporte
Opción OFF ON
[1]

[2]
[3]
[4]
[5]
[6]

Borrado de códigos de reporte de zona*
Borrado de códigos de reporte de usuario*
Borrado de códs. de reporte de armado /desarmado /alarma*
Borrado de códigos de reporte de fallo*
Códigos de reporte especiales del sistema*
Borrar cód. reporte de pérdida comunicación GSM c. central*

N Deshabilitado  Habilitado
N Deshabilitado  Habilitado
N Deshabilitado  Habilitado
N Deshabilitado  Habilitado
N Deshabilitado  Habilitado
N Deshabilitado  Habilitado

* Habilitar todas las opciones que se desean borrar. Los respectivos grupos de códs. de reporte son borrados al salir de la sección.

Reinicialización de Códigos de Reporte

[967] Reinicialización de Códigos de Reporte
Opción OFF ON
[1]

[2]

[3]

[4]

[5]

[6]

** Habilitar todas las opciones que se desea devolver a valores de fábrica. Los respectivos grupos de códigos de reporte son devueltos
a los valores de fábrica después de salir de la sección.

Restauración de códs. de reporte de zona a valor de fábrica**
Restauración de códs. de reporte de usuario a valor de fábrica**
Restauración de códs. de reporte de armado /desarmado /

alarma a valores de fábrica**
Restauración de códs. de reporte de fallo a valores de fábrica**

Restauración de códs. de reporte especiales del sistema a los
valores de fábrica**

Reinicialización del código de reporte para pérdida de
comunicación de GSM con la central**

N Deshabilitado  Habilitado
N Deshabilitado  Habilitado
N Deshabilitado  Habilitado

N Deshabilitado  Habilitado
N Deshabilitado  Habilitado

N Deshabilitado  Habilitado

Programación con WinLoad

Opciones de WinLoad

[900] Opciones de WinLoad
Opción OFF ON
[1] Retornar llamada
[2] Transmisión automática de memoria de eventos
[3] a [8] N/A N/A N/A

Tiempos de WinLoad

Sección Datos Descripción

[901]* ____/____/____ timbrados (000 a 255) Número de timbrados* (de fábrica: 008)

[902]* ____/____/____ (000 a 255) segundos Retardo de salto de contestador automático* (de fábrica: 030)

* Esta sección se aplica al Marcador Vocal Externo (Plug-In) cuando se usa un VDMP3.

[910] ____/____/____/____ ID de la Central

[911] ____/____/____/____ Contraseñade PC

[915] ___/___/___/___/___/___/___/___/___/___/___/___/__/___/___/___/___/___/___/___/___/

NÚMERO DE TELÉFONO DE PC

NOTA: Para una mayor seguridad en la comunicación, sírvase cambiar el valor de fábrica del ID de CENTRAL y la
CONTRASEÑA DE PC.

 Deshabilitado N Habilitado
 Deshabilitado N Habilitado

25 Guía de Programación

Configuración de Conexión de GPRS de WinLoad

[920] ____/____/____/____/____

PUERTO (DE FÁBRICA = 10000)

[921]* ___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/

NOMBRE DE PUNTO DE ACCESO (NPA) PARTE 1 (I.E. INTERNET.COM)

[922]* ___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/

NOMBRE DE PUNTO DE ACCESO (NPA) PARTE 2

[923]* ___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/

PARTE 1 DE NOMBRE DE USUARIO

[924]* ___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/

PARTE 2 DE NOMBRE DE USUARIO

[925]* ___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/

PARTE 1 DE CONTRASEÑA

[926]* ___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/

PARTE 2 DE CONTRASEÑA

[927]* ___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/___/

CONTRASEÑA DE SOFTWARE DE INSTALADOR (WINLOAD) (DE FÁBRICA = ADMIN)

* Debe ser configurado mediante WinLoad

Consultar el Menú Rápido del Instalador en la página 38 para la programación alternativa del número de teléfono de PC, del Identificador de
Central y de la contraseña de PC.

Otros Modos y Configuraciones

Sección Descripción
[950] Devolver todas las secciones programables a los valores de fábrica
[955] Borrar fallo de módulo bus (retirar módulo desconectado del bus)
[970] Descarga de la llave de memoria hacia la central (ver el Manual de Instalación y Consulta)
[975] Descarga de la central hacia la llave de memoria (ver el Manual de Instalación y Consulta)
[980] Pantalla de número de versión de la central (ver Visualización de Números de Versión en la página 1)

Esprit E55 26

Apéndice 1: Códigos de Reporte Ademco Contact ID

CID# Código de Reporte Valor de

Alarmas Médicas - 100 151 Detección de gas 26 327 Verif. notificación equipo #4 4E

100 Alarma médica 01 152 Refrigeración 27 Fallos de Periferia Sistema -330 y 340
101 Transmisor pendiente 02 153 Pérdida de calor 28
102 Error al reportar 03 154 Filtración de agua 29

Alarmas de Fuego - 110 155 Fisura lámina metálica 2A 332 Cortocircuito 51

110 Alarma de fuego 04 156 Fallo diurno 2B 333 Fallo módulo de expansión 52
111 Humo 05 157 Bajo nivel de gas 2C
112 Combustión 06 158 Temperatura alta 2D
113 Flujo de agua 07 159 Temperatura baja 2E 336 Fallo de impresora local 55
114 Calor 08 161 Pérdida de flujo de aire 2F 337 Exp. pérdida CC Módulo 56
115 Estación de sondeo 09 162 Detecc. monóxido carbono 30
116 Conducto de Aire 0A
117 Llama 0B Supervisión de Fuego - 200 y 210 341 Exp. sabotaje de módulo 59
118 Prealarma 0C 200 Supervisión de fuego 32 342 Exp. pérdida CA Módulo 5A

Alarmas de Pánico - 120 201 Presión baja del agua 33 343 Exp. fallo autoprueba mód. 5B

120 Alarma de Pánico 0D 202 CO2 bajo 34 344 Detección bloqueo

121 Coacción 0E 203 Sensor de válvula 35 Fallos de Comunicación – 350 y 360
122 Silenciosa 0F 204 Nivel bajo del agua 36 350 Comunicación 5D
123 Audible 10 205 Bomba activada 37 351 Fallo de Telco 1 5E
124 Coacción - Acc. autorizado 11 206 Fallo de bomba 38 352 Fallo de Telco 2 5F
125 Coacción - Tráns. autoriz. 12 Fallos de Sistema - 300 y 310 353 Radio de largo alcance 60

Alarmas Antirrobos -130 300 Fallo del sistema 39 354 Fallo al comunicar 61

130 Alarma de Robo 13 301 Pérdida de CA 3A 355 Pérdida supervisión radial 62
131 Perímetro 14 302 Batería baja en sistema 3B 356 Pérdida central de

132 Interior 15

133 24 Horas 16 304 Fallo de ROM 3D Fallos de Circuito de Protección - 370
134 Entrada /Salida 17 305 Reset del sistema 3E 370 Circuito de protección 65
135 Día /Noche 18 306 Cambio program. central 3F 371 Circuito protección abierto 66
136 Exterior 19
137 Antisabotaje 1A 308 Sistema apagado 41 373 Fallo de fuego 68
138 Prealarma 1B 309 Fallo en prueba de batería 42 374 Salir de error de alarma 69
139 Intrusión verificada 1C 310 Fallo de tierra 43 375 Fallo de pánico zona 6A

Alarmas Generales - 140 311 Batería perdida /agotada 44 376 Fallo zona de atraco 6B

140 Alarma general 1D 312 Límite sobrecarga alim. 45 377 Fallo de balanceo 6C
141 Circuito Abierto 1E 313 Reset de ingeniería 46 378 Fallo de cruce de zona 6D
142 Cortocircuito 1F Fallos de Relé /Sonido - 320 Fallos de Sensor - 380 y 390
143 Fallo módulo de expansión 20 320 Relé /sonido 47 380 Fallo de sensor 6E
144 Sensor de sabotaje 21 321 Sirena 1 48 381 Pérdida supervisión - RF 6F
145 Sabotaje mód. expansión 22 322 Sirena 2 49 382 Pérdida supervisión - RPM 70
146 Antirrobos silencioso 23 323 Relé de alarma 4A 383 Sensor de sabotaje 71
147 Fallo supervisión sensor 24 324 Fallo relé 4B 384 Baja batería transmisor RF 72

Antirrobos 24 horas – 150 y 160 325 Inversión de relé 4C 385 Sensibilidad Alta detector

150 Antirrobos 24 horas 25

Programación

CID# Código de Reporte Valor de

163 Nivel del tanque 31 339 Exp. reset de módulo 58

303 Fallo de RAM 3C 357

307 Fallo de auto prueba 40 372 Cortocircuito de protección 67

326 Verif. notificación equipo #3 4D 386 Sensibilidad Baja detector

Programación

CID# Código de Reporte Valor de

330 Periferia del sistema 4F
331 Circuito Abierto 50

334 Fallo de repetidor 53
335 Impresora local sin papel 54

338 Exp. batería baja módulo 57

receptor RF

transmisión
Fallo radio de largo alcance

ROE

de humo

de humo

Program.

5C

63

64

73

74

27 Guía de Programación

CID# Código de Reporte Valor de

Programación

CID# Código de Reporte Valor de

Programación

CID# Código de Reporte Valor de

Program.

387 Sens. alta detec. intrusión 75 451 Apertura /cierre temprano 9A 603 Transmisión periódica RF BF
388 Sens. baja detec. intrusión 76 452 Apertura /cierre tarde 9B 604 Prueba de fuego C0
389 Fallo auto prueba sensor 77 453 Fallo al abrir 9C 605 Seguim. reporte estado C1
391 Fallo control de sensor 78 454 Fallo al cerrar 9D 606 Seguimiento de escucha C2
392 Error compensación deriva 79 455 Autoarmado fallido 9E 607 Modo prueba caminando C3
393 Alerta de mantenimiento 7A 456 Armado parcial 9F 608 Prueba periódica - fallo

C4

sistema presente

Abrir /Cerrar - 400 457 Salir de error (usuario) A0 609 Transmisor video activo C5

400 Abrir / Cerrar 7B 458 Usuario en el local A1 611 Prueba de punto OK C6
401 Apertura /Cierre p. usuario 7C 459 Cierre reciente A2 612 Punto no probado C7
402 Grupo abierto /cerrado 7D

Sistema - 460 613 Intrus. probada caminando C8

403 Apertura /cierre automático 7E 461 Código ingresado erróneo A3 614 Prueba caminando z fuego C9

462 Código ingresado legal A4 615 Prueba caminando z pánic. CA
463 Rearmar tras alarma A5 616 Pedido de servicio CB

406 Cancelar 7F

464 Hora autoarm. extendida A6 621 Reset memoria eventos CC
407 Arm./Desarm. a distancia 80 465 Reset de alarma de pánico A7 622 Mem. eventos 50% llena CD
408 Armado rápido 81 466 Servicio instalación On/Off A8 623 Mem. eventos 90% llena CE
409 Apertura /cierre con llave 82

Sirena Relé deshabilitado -520 624 Memoria eventos excedida CF

Acceso a Distancia - 410 520 Sirena /Relé deshabilitado A9 625 Reset de Hora /Fecha D0

411 Pedido de volver a llamar 83 521 Sirena 1 deshabilitada AA 626 Hora /Fecha inexactos D1
412 Logrado – acc. descarga 84 522 Sirena 2 deshabilitada AB 627 Entrada en programación D2
413 Acceso fallido 85 523 Relé de alarma deshab. CA 628 Salida de programación D3
414 Sistema apagado 86 524 Fallo relé deshabilitado AD 629 Marc. mem eventos 32hrs D4
415 Marcador apagado 87 525 Inversión de relé deshab. AE 630 Cambio de horario D5
416 Descarga lograda 88 526 Verif. notificación equipo

#3 Deshabilitado

Control de Acceso - 420 y 430 527 Verif. notificación equipo

#4 Deshabilitado

421 Acceso denegado 89

Módulos - 530 654 Inactividad de sistema D8

AF 631 Cambio de horario

excepción

B0 632 Cambio de horario de

acceso

D6

D7

422 Reporte acc. por usuario 8A 531 Módulo añadido B1
423 Acceso forzado 8B 532 Módulo quitado B2
424 Tránsito negado 8C

Deshabilitar Comunicación – 550 y 560

425 Tránsito autorizado 8D 551 Marcador deshabilitado B3
426 Puerta acc. abierta forzada 8E 552 Trans. radio deshabilitada B4
427 Fallo de supervisión

8F

Anulación - 570

estado puerta de entrada

Pedido salida en punto de

428

entrada

Entrada acceso a modo de

429

programación

430 Salida de modo de

programación acceso

90 570 Anulación de zona B5

91 571 Anulación de fuego B6

92 572 Anulación de zona de

B7

24Hrs.

431 Cambio niveles de acceso 93 573 Anulación de zona de robo B8
432 Fallo acc. relé /activación 94 574 Anulación de grupo B9
433 Acceso derivación RTE 95 575 Anulación de balanceo BA
434 Acceso derivación DSM 96 576 Acceso derivación zona BB

Armado - 440 y 450 577 Anulación punto de acceso BC

441 Armado En Casa 97

Prueba /Misc. - 600

442 Armado En Casa c. Llave 98 601 Activ. manual de prueba BD
450 Excepción Apertura /cierre 99 602 Reporte prueba periódico BE

Esprit E55 28

Apéndice 2: Lista de Códigos de Reporte Automáticos

Evento en el Sistema Código de Reporte Contact ID De Fábrica

Armado con Código de Usuario (##) 3 4A1 - Cierre por usuario
Autoarmado 3 4A3 - Cierre automático
Tarde para armar 3 452 - Tarde para cerrar
Sin movimiento 3 452 - Tarde para cerrar
Armado parcial 1 456 - Anulación de grupo
Armado rápido 3 4A8 - Armado rápido
Armado con software 3 4A7 - Armado /desarmado a distancia

Desarmado con Código de Usuario (##) 1 4A1 - Apertura por usuario
Desarmar después de alarma* con Código de Usuario (##) 1 4A1 - Apertura por usuario
Anular alarma** con Código de Usuario (##) 1 4A6 - Cancelado por usuario

Autoarmado anulado 1 464 - Apertura /cierre diferido
Desarmado con software 1 4A7 - Armado /desarmado a distancia
Desarmar después de alarma con software 1 4A7 - Armado /desarmado a distancia
Cancelar alarma con software 1 4A6 - Cancelado por usuario
Anular alarma paramédica 1 4A6 - Cancelado por usuario

Zona anulada (##) 1 57A - Zona anulada
Alarma de zona (##) 1 13A - Alarma antirrobos
Alarma de fuego (##) 1 11A - Alarma de fuego
Restauración de alarma de zona (##) 3 13A - Restauración alarma antirrobos
Restauración de alarma de incendio (##) 3 11A - Restauración alarma de incendio

Pánico 1 - emergencia 1 12A - Alarma de pánico
Pánico 2 - médico 1 1AA - Alarma médica
Pánico 3 - incendio 1 115 - Estación de sondeo

Cierre reciente 3 459 - Abrir /Cerrar
Desactivación automática de zona 1 575 - Anulación de grupo
Alarma de coacción 1 121 - Coacción
Bloqueo del teclado 1 421 - Acceso negado
Anulación de zona (##) 1 57A - Zona anulada

Zona saboteada (##) 1 144 - Sabotaje de sensor
Restauración de sabotaje de zona (##) 3 144 - Restauración de sabotaje de sensor

Fallo de CA 1 3A1 - Pérdida de CA
Fallo de batería 1 3A9 - Fallo de prueba de batería
Fallo de alimentación auxiliar 1 3AA - Fallo del sistema
Límite de corriente de salida de sirena 1 321 - Timbre 1
Sirena ausente 1 321 - Timbre 1
Pérdida de hora 1 626 - Hora /fecha inexactos
Fallo en circuito de fuego 1 373 - Fallo de fuego
Fallo de comunicación 1 354 – Fallo de comunicación
Interferencia RF 1 344 - detección bloqueo de receptor RF
Restauración de fallo de SLT 3 351 - Restauración de fallo de Telco 1
Restauración de fallo de CA 3 3A1 - Restauración de pérdida de CA
Restauración de fallo de batería 3 3A9 - Restauración de prueba de batería

* Un sistema armado está o estaba en alarma y fue desarmado por un usuario.
** Un sistema desarmado está o estaba en alarma (i.e. zona de 24Hr) y fue desarmado por un usuario.

29 Guía de Programación

Evento en el Sistema Código de Reporte Contact ID De Fábrica

Restauración de fallo de alimentación auxiliar 3 3AA - Restauración de fallo del sistema
Restauración de límite de corriente de salida de sirena 3 321 - Restauración de sirena 1
Restauración de sirena ausente 3 321 - Restauración de sirena 1
Reloj programado 3 625 - Reset de hora /fecha
Restauración de fallo en circuito de fuego 3 373 - Restauración fallo de fuego
Fallo de comunicación con central receptora 3 354 - Fallo al comunicar
Interferencia RF 3 344 - detección bloqueo de receptor RF

Fallo de Combus 1 333 - Fallo de módulo de expansión
Sabotaje de módulo 1 341 - Sabotaje de módulo de expansión

Restauración de fallo de bus 3 333 – Restauración de fallo de módulo de expansión
Restauración de sabotaje de módulo 3 341 – Restauración de sabotaje de módulo de expansión

Arranque frío 1 3A8 – Sistema apagado
Reporte de prueba iniciado 1 6A2 - Reporte de prueba periódico
Fin de comunicación de software de PC 1 412 - Logrado - acceso descarga
Instalador programando 1 627 - Entrada en modo de programación
Instalador sale de programación 1 628 - Salida de modo de programación
Mantenimiento conectado 1 627 - Entrada en modo de programación
Mantenimiento desconectado 1 628 - Salida de modo de programación
Fallo de sin cierre 1 654 – Inactividad del sistema
Fallo de CA en Módulo 1 342 – Fallo de CA en módulo
Restauración de fallo de CA en módulo 3 342 – Restauración de CA en módulo
Fallo de batería de módulo 1 338 – Fallo de batería en módulo
Restauración de fallo de batería de módulo 3 338 – Fallo de batería en módulo
Baja batería en módulo RF 1 384 - Baja batería transmisor RF
Restauración de batería de módulo RF 3 384 – Restauración batería transmisor RF
Fallo de supervisión de módulo RF 1 381 - Pérdida de supervisión - RF
Restauración de supervisión RF de módulo 3 381 - Restauración de supervisión - RF
Pérdida de supervisión de módulo RF 1 381 - Pérdida de supervisión - RF
Restauración de supervisión RF de módulo 3 381 – Restauración de pérdida de supervisión - RF
Sabotaje de módulo RF 1 145 - Sabotaje de módulo de expansión
Restauración de sabotaje de módulo RF 3 145 – Restauración de sabotaje de módulo de expansión
Alarma de paramédicos 1 1AA - Médica
Zona forzada 1 57A - Zona forzada
Zona Incluida 3 57A - Zona incluida

Esprit E55 30

Apéndice 3: Ingreso y Representación de Datos

Para acceder al Modo de Pantalla de Datos, pulsar [ENTRAR] tras ingresar una sección y antes de ingresar cualquier dato.
Las 3 teclas / 4 luces LED como se muestra abajo empiezan a parpadear señalando que se está en Modo de Pantalla de Datos.

Cada vez que se pulsa la tecla [

ENTRAR], el teclado muestra el dígito siguiente de la sección en curso y continua a través de las

siguientes secciones un dígito a la vez sin cambiar los valores programados. No está disponible para las secciones que usan el
Método de Selección de Funciones Múltiples. Pulsar la tecla [BORRAR] en cualquier momento para salir del Modo de Pantalla de
Datos.

K636 K10V/H

K32I

K32

Hay dos métodos para ingresar datos si se está en el modo de programación: Método de Ingreso de Datos con Dígitos Únicos y la
Programación por Selección de Funciones.

Método de Ingreso de Datos con Dígitos Únicos

Después de ingresar al modo de programación, algunas secciones requieren el ingreso de valores decimales del 000 al 255. Otras
secciones requieren el ingreso de valores hexadecimales del 0 al F. Los datos requeridos son claramente indicados en este manual. Al
ingresar el último dígito en una sección, la central lo guarda automáticamente y avanza a la sección siguiente.

Método de Programación por Selección de Funciones

Después de ingresar ciertas secciones, ocho opciones son mostradas donde cada opción del [1] al [8] representa una característica
específica. Pulsar la tecla correspondiente a la opción deseada. Esto significa que la opción está habilitada (ON). Pulsar la tecla de
nuevo para retirar el dígito y, en consecuencia, deshabilitar la opción (OFF). Pulsar la tecla [

BORRAR] para deshabilitar las ocho

opciones. Una vez las opciones configuradas, pulsar la tecla [ENTRAR] para guardar y avanzar a la siguiente sección.

Valores Decimales y Hexadecimales

Valor o Acción Pulsar la Tecla

LED de 10 Zonas LED de 32 Zonas

Valor 0 / Remplaza Dígito

NOCHE] Borra dígito y permanece en la sección Borra dígito y permanece en la

[

Actual con 0

Valores 1 a 9 [1] a [9] Borra dígito y permanece en la sección Zona 1 a 9
A (sólo hexa) [0] Teclas 1 a 9 Zona 10
B (sólo Hexa) [
C (sólo Hexa) [
D (sólo Hexa) [
E (sólo Hexa) [
F (sólo Hexa)

Salir Sin Guardar [

Guardar Datos (sólo hexa) [

OFF] Tecla 0(10) Zona 11
EXC] OFF Zona 12

MEM] EXC Zona 13

FALLO] MEM Zona 14

[]

BORRAR]

ENTRAR] LUCES LED ARM Y EN CASA parpadean Avanzar a la siguiente sección

FALLO Zona 15

[]

Visualización

sección

Luces LED A

parpadean

RM y EN CASA

31 Guía de Programación

Pantalla de Fallos

- Pulsar la tecla [FALLO] para acceder a la Pantalla de Fallos. Notar que el teclado puede ser programado para emitir un tono biip cada 5
segundos siempre que ocurra una nueva condición de fallo. Pulsar la tecla [FALLO] para detener los tonos.

- Para ver el menú secundario, pulsar la tecla correspondiente en el menú principal.

Menú Principal de Fallos Menú Secundario de Fallos

[2] Fallo de alimentación [1] Sin Batería /Batería Baja en la central

[2] Fallo de CA en la central
[3] Sobrecarga de alimentación auxiliar en la central
[8] Alimentación débil en el módulo de comunicación GSM

[3] Fallo de sirena [1] Sirena desconectada en la central

[2] Sobrecarga de sirena en la central

[4] Fallo de Comunicación [1] Supervisión de Línea Telefónica en la central

[2] Fallo de comunicación con Teléfono #1 de Receptora en la central
[3] Fallo de comunicación con Teléfono #2 de Receptora en la central
[4] Fallo de comunicación con buscapersonas en la central
[5] Fallo de comunicación con número personal en la central
[6] Fallo de comunicación con PC en la central
[9] Sin Servicio GSM (fallo en la red GSM)

EN CASA] Congestión RF de GSM

[
[5] Fallo de sabotaje o de cableado en zona [1] a [32] Fallo de zonas saboteadas y de cableado de zona
[6] Fallo de sabotaje de módulo [2] Bus de teclado

[3] Módulo Bus ZX8

[6] Módulo bus GSM
[7] Fallo en circuito de fuego [1] a [32] Zonas con fallo de circuito de fuego
[8] Pérdida de Hora
[0 (10)] ó [10] Pérdida de supervisión de módulo [2] Bus de teclado (efectuar un reset de la central no borra este fallo,

borrarlo en la sección [955] en la página 26.)
[3] Módulo Bus ZX8
[7] Módulo Bus PGM4
[8] Módulo de voz
[9] Módulo GSM

[16] Fallo de teclado (K32 solamente)
[

NOCHE] Fallo de teclado (K636 / K10V/H solamente)

Teclas de Función del Instalador

Para acceder a las Teclas de Función del Instalador, pulsar:

ENTRAR]+[CÓDIGO DE INSTALADOR] + [MEM] = Reporte de Prueba: Envía el código de “Reporte de Prueba” programado en la sección

[
[875] (página 24) a la central receptora.

ENTRAR]+[CÓDIGO DE INSTALADOR] + [EN CASA] = Cancela la Comunicación: Cancela toda comunicación con el software WinLoad o con

[

la central receptora hasta el próximo evento a reportar.

ENTRAR]+[CÓDIGO DE INSTALADOR] + [NOCHE] = Responde al Software WinLoad: Obliga a la consola a responder una llamada

[

proveniente de la central receptora que usa el software WinLoad.

ENTRAR]+[CÓDIGO DE INSTALADOR] + [EXC] = Llama al Software WinLoad: Marca el número de teléfono de PC programado en la sección

[
[915] (página 25) para establecer comunicación con una PC que usa el software WinLoad.

ENTRAR]+[CÓDIGO DE INSTALADOR] + [FALLO] = Modo de Prueba del Instalador: El modo de prueba permite efectuar pruebas caminando

[
y que la sirena emita un pitido para indicar las zonas abiertas. Pulsar la tecla [

FALLO] de nuevo para salir.

Esprit E55 32

Conexiones de Hardware

NOT A: Las llaves son conectadas como zonas estándar y siguen las opciones de ZTA programadas en
la sección [705] opciones [1] y [2] en la página 17.

Entradas de Zona Simple

33 Guía de Programación

Conexiones de Zona de Tecnología Avanzada (ZTA)

Esprit E55 34

Conexión de Circuitos de Fuego

Sólo Conexiones de Zona de Fuego Simple

Si la ZTA está habilitada, no usar la entrada extra (i.e.
en el ejemplo más arriba, la entrada 005 no puede
ser usada como una zona).

Fuente de Alimentación de PGM

AUX + terminal = el consumo de corriente no debe exceder 450mA

Fuente de alimentación = PGM no puede exceder 150mA o exceder el
externa el límite de corriente de la fuente de alimentación

NOTA: Para las opciones de PGM, ver página 13.

Vista parcial de la central

Una conexión incorrecta del transformador puede causar
daños al sistema.
Desconectar la batería antes de remplazar el fusible.

NOTA: Se recomienda conectar los detectores de humo en una configuración en se rie.

Conexiones de Relé de Alarma y de PGM

Conexiones de Ali mentación CA y de Batería de Respaldo

Consultar los requisitos del transformador en la página 6 para la
Aux. Salida de Alimentación. Para conectar cableado adicional a
la alimentación auxiliar, usar los conectadores rojo (+) y negro
del teclado. La alimentación AUX se apaga si la corriente excede
los 650mA. Si la salida auxiliar se sobrecarga y apaga, se debe
desconectar todo los dispositivos de la salida durante por lo
menos 10 segundos antes de reconectarlos nuevamente en la
salida auxiliar.

Tabla de Requisitos del Transformador

Transformador: Transformador de 16.5Vca con

Fuente de Alimentación
CC a:

La Alimentación Auxiliar
puede proveer máximo:

Carga de Corriente de
Batería Aceptable

35 Guía de Programación

tensión mínima de 20VA (40VA
recomendado), 50-60Hz

12Vcc, 4Ah/7Ah

450mA, apagado sin fusible a 650mA

1.1A

Conexión a WinLoad

Conectador Serie

Computadora

con el software

WinLoad

instalado

Adaptador 307
(También se puede
usar un convertidor

CONV4USB)

Cable de
conexión

de 4 pines

Cable estándar DB-9

cable serie de -9 pines

(también se puede usar

un cable USB)

Para el agujero de montaje en la parte inferior izquierda,
en lugar de un tapón de plástico, usar un adhesivo de
dos caras.

Actualización del Firmware Mediante WinLoad

Para actualizar el firmware del sistema:

1. Conectar el producto a la computadora mediante una Interfaz de Conexión Directa 307USB o un Convertidor CONV4USB.

2. Iniciar el Software WinLoad de Carga / Descarga para Instalador

3. Hacer clic en el botón del Programador Local.

4. Verificar la información del producto ubicada en la ventana del Programador Local de Firmware.
Si el programador de firmware no detecta automáticamente la central, hacer clic en el botón Com port settings (Configuración de

puerto Com) y seleccionar el puerto Com adecuado. Hacer clic después en el botón Refresh Product Info (Actualizar
Información del Producto) para la conexión con la central.

5. Para verificar si hay actualizaciones, hacer clic en Download Firmware from the we b (Descargar Firmware desde sitio web).

6. En la lista desplegable de Select Firmware (Seleccion ar Firmware), seleccionar la versión de firmware que se desea instalar.

ó

Si ya se descargó el archivo .pef desde paradox.com, hacer clic en el botón [...] y seleccionar la ubicación del archivo .pef.

7. Hacer clic en el botón Update product firmware (Actualizar firmware del producto). Cuando termine el proceso de descarga, la

actualización estará completada.

Instalación de la Caja Metálica

Las cruces y la línea punteada representan la ubicación de montaje. Si se requieren dimensiones específicas, comunicarse con el
Departamento de Asistencia Técnica para Distribuidores de Paradox.

(8x10”) (11x11”)

Esprit E55 36

Menú Rápido del Instalador

Zonas

Paso Acción Detalles
1

2 [

+ [CÓD. DE INSTALADOR] = parpadeo. Las zonas programadas están iluminadas.

El [CÓDIGO DE MANTENIMIENTO] también puede ser usado.

NÚMERO DE ZONA] 2 dí gi to s: 01 a 32

3 [

4 [
5 Asignación de Partición

ASIGNAR O BORRAR ZONA] Zona cableada = Pulsar [ENTRAR].

Para borrar una zona programada, pulsar [NOCHE] durante 3 segundos.

TIPO DE ZONA] Ver la Programación de Zonas en la página 5 para el tipo de zona (definición de zona).

De fábrica, todas las zonas son asignadas a la partición 1. Avanza a la próxima zona

[1] y/o [2] + [

ENTRAR]

disponible.

Asignación de Número de Zona en Teclado (Programación del Teclado)

Paso Acción Detalles
1 [
2

3 [NÚMERO DE ZONA] + [ENTRAR]* K32LED / K32I = 2 dígitos: 01 a 32

ENTRAR] + [CÓD. DE INSTALADOR] [ARM] + [EN CASA] = parpadean. El [CÓDIGO DE MANTENIMIENTO] también puede usarse.

[

Pulsar y mantener (3seg)

ARM] + [EN CASA] = encendidas.

K10V/H / K636 = 1 dígito: 1 a 0(10) (sólo puede asignar zonas 1-10)
* Para borrar un número de zona en teclado, pulsar [BORRAR], luego [ENTRAR].

Retardos

Paso Acción Detalles
1

2
3 [1] = Retardo de Entrada 1 (de fábrica = 045 seg.)

+ [CÓD. DE INSTALADOR] = parpadeo. El [CÓDIGO DE MANTENIMIENTO] también puede ser usado.

[2] = Retardo de Entrada 2 (de fábrica = 045 seg.)
[3] = Retardo de Salida (de fábrica = 060 seg.)
[4] = Corte de Sirena (de fábrica = 004 min.)

4 [000] a [255] Retardo de Entrada /Salida = segundos / Corte de Sirena = minutos

Hora y fecha

Paso Acción Detalles
1

2
4 [

5 [

*La hora debe ser ingresada en el formato de 24 horas.

CÓD. DE INSTALADOR] = parpadeo. El [CÓDIGO DE MANTENIMIENTO] también puede ser usado.

+ [
+ [5]

HH:MM]* Ingresar la hora.
AAAA/MM/DD] Ingresar la fecha.

37 Guía de Programación

Modo de Prueba Caminando

Paso Acción Detalles
1

+ [

CÓD. DE INSTALADOR] =parpadeo. El [CÓDIGO DE MANTENIMIENTO] también puede ser usado.

2
3 [6] Activa o desactiva el Modo de Prueba Caminando.

Códigos de Instalador y de Mantenimiento

Paso Acción Detalles
1

+ [

CÓD. DE INSTALADOR] = parpadeo.

2
3 [7] = Código de Instalador

[8] = Cód. de Mantenimiento
4 [
5 [

CÓDIGO]* Entrar código de 4 ó 6 dígitos.* Para borrar un código, pulsar la tecla [NOCHE] por 3 seg.
CONFIRMAR CÓDIGO] Ingresar nuevamente código de 4 ó 6 dígitos.

WinLoad

Paso Acción Detalles
1

2
3 [9]

4 [

5 [
6 [

+ [

CÓD. DE INSTALADOR] = parpadeo.

TELÉFONO #] + [ENTRAR]* Ingresar # de teléfono de PC (hasta 32 dígitos) y pulsar [ENTRAR].

* Para borrar un número de teléfono de WinLoad, el ID de la central y la contraseña de
PC, pulsar la tecla [

ID DE LA CENTRAL] Ingresar los 4 dígitos del Identificador de la Central
CONTRASEÑA DE PC] Ingresar los 4 dígitos de la Contraseña de PC

NOCHE] por 3 segundos.

No. de Teléfono de Receptora

Paso Acción Detalles
1

2
3 [1]

4 [

5 [
6 [1] = CID
7 [

CÓD. DE INSTALADOR] = parpadeo.

+ [

TELÉFONO #] + [ENTRAR]* Ingresar el Nº de teléfono de la receptora (hasta 32 dígitos) y pulsar [ENTRAR].

* Para borrar un número de teléfono de receptora, el formato de reporte y el Nº de
abonado(s), pulsar la tecla [

NO. ABONADO DE PARTICIÓN 1]

NO. ABONADO DE PARTICIÓN 2]

NOCHE] por 3 segundos.

Esprit E55 38

Comunicador

Paso Acción Detalles
1

+ [

CÓD. DE INSTALADOR] = parpadeo. El [CÓDIGO DE MANTENIMIENTO] también puede ser usado, sin embargo,

no puede modificar el número de teléfono de respaldo.

2
3 [2] = Teléfono de Reserva #

[3] = Teléfono Personal #1

[4] = Teléfono Personal #2

[5] = Teléfono Personal #3

[6] = Teléfono Personal #4

[7] = Teléfono Personal #5

[8] = Buscapersonas #
4 [

TELÉFONO #] + [ENTRAR]* Ingresar No. de teléfono (hasta 32 dígitos) y pulsar [ENTRAR]. Avanza al No. de teléfono

siguiente, o pasa al paso 5 si [8] = # de buscapersonas fue seleccionado.
*Para borrar un número de teléfono, mensaje a busca, pulsar la tecla [

5 [

MENSAJE] + [ENTRAR] El paso 5 es sólo para el No. de busca. Entrar el mensaje para busca y pulsar [ENTRAR].

Cancelar Comunicación

Paso Acción Detalles
1

2
3 [9] Cancela toda comunicación con WinLoad /módulo GSM.

+ [CÓD. DE INSTALADOR] = parpadeo. El [CÓDIGO DE MANTENIMIENTO] también puede ser usado.

NOCHE] por 3 seg.

PGMs

Paso Acción Detalles
1

2
3 [

4 [

5 [

6 Si el tipo de PGM es 3 ó 4

7 Si el tipo de PGM es 3

+ [

CÓD. DE INSTALADOR] = parpadeo. Las zonas programadas se iluminadas (tecla o luz LED según teclado).

CÓDIGO DE MANTENIMIENTO] también puede ser usado.

El [

NÚMERO DE PGM] 2 dígitos: 01 a 12
ASIGNAR O BORRAR PGM]* PGM Cableada = pulsar [ENTRAR].

*Para borrar una PGM, pulsar la tecla [

TIPO DE PGM] 1 = N/A 5 = Sigue Sirena

2 = N/A 6 = Sigue Armado
3 = Sigue Zona 7 = Sigue armado En Casa
4 = Sigue Alarma 8 = Sigue armado de Noche

1 = Sigue 4 = 15 segundos7 = 5 minutos

RETARDO DE ACTIVACIÓN]

[

2 = 1 segundo 5 = 30 segundos8 = 15 minutos
3 = 5 segundos 6 = 1 minuto9 = 30 minutos

Si el tipo de PGM es 5

avanza a la siguiente PGM

disponible.

Si el tipo de PGM es 6, 7 u 8

[1] y/o [2] + [

ENTRAR]

Si el sistema tiene particiones, seleccionar la partición(es) y pulsar [
Avanza a la siguiente PGM disponible.

01 a 32; 00 = todas las zonas.

O. DE ZONA DE 2 DÍGITOS]

[N

Avanza a la siguiente PGM disponible.

NOCHE] durante 3 segundos.

ENTRAR].

Si el tipo de PGM es 4

[1] y/o [2] + [

39 Guía de Programación

ENTRAR]

Si el sistema tiene particiones, seleccionar la partición(es) y pulsar [
Avanza a la siguiente PGM disponible.

ENTRAR].

Para una información detallada acer ca de la ga rant ía de es te pro duct o consul tar la Declaración de Garantía Limit ad a (e n inglé s) qu e se en cuent ra e n el siti o web de paradox:
www.parado x.ca/t e rms. El u so de este pro duc to Parad ox sign ifica l a acep t a ción de t odos lo s tér min os y condicio nes de la gara ntí a.

Limitaciones de los Sistemas de Alarma:

Se debe comprender que el sistema de alarma Para dox, sien do altamente avanzado y seguro, no ofrece ningu na pro tección gar anti zada respecto a robos, incendios u otras
urgencias (las opciones de incendio y de urgencia sólo son disponibles en al gunos model os Paradox). E sto se deb e a una serie de razones, incluidas, pero sin l imit arse a ello, una
mala o inadecuada instalación /ubicació n, limi t aci one s del senso r, funcionamiento de la batería, interrupción de la señal inalámbrica, mal mantenimi en to o la p osibi lidad que el
sistema o las líneas telefónicas sean comprometidos o el udidos. Como result ado, Paradox no afirma que el sistema de alarma evit ará lesiones person ales o daños en la propiedad,
o que proveerá, cualquiera fuera la circunst a ncia , una a dverte ncia o pr ot ección ad ecu ada.

En consecuencia, el sistema de seguridad debe ser considerad o como una de la much as herra mien t a s disponi bles p a ra red ucir los riesgo s y/o los dañ os causados por robos,
incendios u otras emergencias; entre estas otr as he rramie nt a s fi guran , sin limi t ar se a el lo , las pól izas de se guro, di sposi tivos de pre venci ón y de extinci ón d e ince ndios, jun to a
rociadores automáticos.

Recomendamos enfáticamente efectuar un manten imi ento regu la r de los sist ema s de seguri da d y est a r bie n in form ado ac er ca de los nu evos y mej orado s p rod uctos P ara dox.

TBR-21: Para cumplir con la norma TBR-21, el marcado forzado estándar debe estar habilitado.

AVISOS DE UL Y ULC

Este equipo puede ser programado con características que no h an si do h omolo gadas p ara usarse co n instalaciones UL. Para permanecer en el marco de estos estánd ares, el
instalador debe seguir las siguientes instrucciones al configurar el sistema:

• Todos los componentes del sistema deben ser homologados por UL para la aplicación deseada.

• Si se usa el sistema para la detección de “Incendio s”, El inst alador debe consult ar e l Estánda r #72 de la NFPA, Capítulo 2. Además, una vez la instalación completada, la
autoridad local de protección contra incendios debe ser informada de la instalación.

• A VISO: Este equipo debe ser instalado por personal calificado y recibir solamente servicio técnico profesional

• Este equipo debe ser revisado por personal técnico calificado una vez cada tres años.

• Todos los teclados deben usar un interruptor antisabotaje.

• No se debe anular las zonas de fuego.

• El tiempo máximo permitido de retardo de entrada es de 45 segundos.

• El tiempo máximo permitido de retardo de salida es de 60 segundos.

• El tiempo mínimo de corte de sirena es de 4 minutos.

• Las siguientes características no cumplen con los requisit os UL: Memoria de Anulación y Desactivación Automática de Fallo.

• No conectar el dispositivo de indicación primario a un relé. El instalador debe usar la salida de sirena.

• Para cumplir con la norma UL985, la salida de alimentación auxiliar no debe exceder 200mA.

• No debe conectarse el terminal de tierra de la zona con productos Homologados UL.

• La caja metálica debe estar conectada a tierra con la tubería de agua fría.

• Todas las salidas son de Clase 2 o de energía limitada, con la excepción del terminal de batería. Los circuitos de alarma de fuego Clase 2 y de energía-limitada deben
instalarse usando cables CL3, CL3R, CL3P o sustitutos permitidos por el código eléctrico nacional, ANSI/NFPA 70.

• Resistencia RFL parte #2011002000

• Para Instalaciones UL: Universal UB1640W 16.5VCA min 40VA

• Todas las salidas tienen una tensión de 11.3Vcc a 12.7Vcc

• Batería de respaldo recargable de plomo ácido o gel de 12Vcc 4Ah (recomen dado: YUAS A modelo #NP7-1 2) para uso resid encial. Usa r batería de 7Ah par a cumplir con
los requisitos de incendio.

• Sirena Wheelock 46T-12

Legal

© 2008 Paradox Security Systems Ltd. Todos los derechos reservados. Las especificaciones pueden cambiar sin previo aviso. Una o más de las siguientes patentes EE.UU.
podría aplicarse: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, 5119069, 5077549 y RE39406

también podrían aplicarse. Esprit y Esprit E55 son marcas de comercio o marcas registradas de Paradox Security Systems Ltd. o de sus afiliados en Canadá, Estados Unidos
y/o otros países.

. Patentes canadienses e internacionales

Esprit E55 40

Índice

A

Ademco Contact ID ......................................................... 21

Ademco Express .............................................................21

Ademco Lento ................................................................. 21

Alarma

Códigos de Reporte ..................................................... 23

Retardo de Transmisión ......................... .......... .......... ...22

Armado

Códigos de Reporte ..................................................... 23

Una Tecla ................................................................... 16

Asignación de Número de Zona en Teclado ...................37

Autoarmado en Hora .......................................................18

Aviso de Fallo Audible ..................................................... 15

B

Bloqueo de Código Maestro ............................................15

Borrar Fallo de Módulo Bus .............................................26

C

Cambiar a Marcado por Impulsos ...................................19

Cancelar Comunicación ............................................32, 39

Central Receptora

Máximo de Intentos de Marcado .................................... 22

Número de Teléfono ..................................... ............. ...21

Códigos

Bloqueo de Maestro ..................................................... 15

Borrado de Códigos ..................................................... 25

Instalador y de Mantenimiento ............................. ..........38

Maestro del Sistema .............................. ............. .......... 14

Códigos de Reporte

Ademco Contact ID ...................................................... 27

Armado Especial ............................. ................... ..........23

Automático ..................................... ............................. 29

de Usuario .................................................................. 15

Desarmado ................................................................. 23

Especial del Sistema .................................................... 24

Fallo del Sistema ......................................................... 23

Reinicialización de Códigos ...........................................25

Restauración de Fallo del Sistema ........................... ......24

Códigos Especiales

Reporte de Alarma ....................................................... 23

Reporte de Armado ...................................................... 23

Comunicación

Configuración .............................................................. 21

Comunicador - Menú Rápido ...........................................39

Conexiones

Alimentación CA .......................................................... 35

Batería ................................. .................... ................... 35

Circuitos de Fuego ................................ ....................... 35

Entradas de Zona ........................................................ 33

Hardware .................................................................... 33

PGMs ......................................................................... 35

Relés de Alarma .......................................................... 35

ZTA ............................... ............................................. 34

Contador de Bloqueo del Teclado ...................................17

Contador de Desactivación Automática de Zona ............17

Contraseña de PC ...........................................................25

D

Devolver las Secciones a los Valores de Fábrica ...... ..... 26

Diagrama de la Placa de Circuito Impreso ........................1

E

Entradas de Zona Simple ................................................ 33

Extensión de Código de Acceso ..................................... 15

F

Fallo del Sistema

Códigos de Reporte ..................................................... 23

Códigos de Reporte de Restauración ................. ............24

Fin del Retardo de Salida ................................................ 15

G

GSM

Idioma de SMS ...................................... ......................22

Opciones .................................................................... 20

Reporte ...................................................................... 20

Respuesta de Central al Fallo de Sin Servicio ................. 20

Supervisión de congestión RF ................. ......................20

Tiempo de Sin Servicio ............... ............................. .....22

H

Hora del Día del Reporte de Prueba Automática ............22

Hora y Fecha ...................................................................37

I

Identificador de la Central ...............................................25

Idioma de SMS ................................................................22

Ingreso y Representación de Datos ................................ 31

Instalación de la Caja Metálica ............................ ............ 36

Instalador

Menú Rápido ............................. ................................ ..37

Modo de Prueba .......................................................... 32

Teclas de Función ............................... ......................... 32

L

Llave de Memoria - Carga / Descarga ............................ 26

M

Marcado - Retardo Entre Intentos ................................... 22

Marcado Alternado ..........................................................19

Marcado DTMF ...............................................................19

Marcado Forzado ............................................................19

Menú Rápido ...................................................................37

Modo Confidencial ...........................................................15

Modo de Prueba .............................................................. 32

Modo de Prueba Caminando .......................................... 38

Módulo Bus – Borrar Fallo ............................................... 26

N

Número de Teléfono

Buscapersonas ................................... ......................... 21

Central Receptora .................................. ...................... 21

Respaldo .................................................................... 21

Supervisión ................................................................. 38

Teclas de Especiales ................................................... 21

41 Guía de Programación

Número de Versión

Visualización ............................................................... 26

O

Opciones

Código de Usuario ....................................................... 14

de Armado /Desarmado ................................... .............16

de Dirección de Llamada de Eventos ............................. 19

de Pánico .................................... ............................. ...16

de Zona ...................................................................... 17

del Marcador ............................................................... 19

Sistema ...................................................................... 15

Supervisión de Línea Telefónica .................... ................ 19

P

Pantalla de Fallos ............................................................32

Partición

Programación ................................. ............................. 18

Tiempos ............................... .......................... .............18

Particiones ................................ ....................................... 15

PGM

Conexiones ................................................................. 35

Descripción de Eventos ................................................ 10

Eventos de Activación/Desactivación ............................... 9

Opciones de la Salida ............ ................ ................. ......13

Programación Rápida ............................ .......................39

Retardos y Reconocimiento .......................................... 13

Programación de la Comunicación ..................................19

Programación de Zonas ....................................................5

Programación del Teclado .................................................8

Programación del Usuario ...............................................14

R

Reinicialización de Códigos y de Central ..........................3

Reinicio de Alarma

Contador ........................... ....................................... ...17

Retardo ................................... .......... ....... ......... .......... 17

Reporte a Buscapersonas

Repetición de Mensaje ................................................. 22

Retardo ................................... .......... ....... ......... .......... 22

Reporte a Número Personal

Repetición de Mensaje ................................................. 22

Retardo ................................... .......... ....... ......... .......... 22

Reporte de Prueba ................................ ... .... ... ... ... .... ......32

Reporte de Prueba Automática ....................................... 22

Requisitos del Transformador .........................................35

Responder al Software WinLoad .....................................32

Retardo

de Bloqueo del Teclado ................................................ 17

de Cierre Reciente ....................................................... 22

de Fallo de Sin Cierre ...................... .............................17

de Reporte de Armado .................................................22

de Reporte de Desarmado ............................................ 22

de Reporte de Fallo de Alimentación CA ........................ 22

de Zona Inteligente ...................................................... 17

Entre Intentos de Marcado ............................................ 22

Transmisión de Alarma ................................................. 22

Retardos ................................. ......................................... 37

S

Salto de Código de Contact ID ........................................ 19

Sescoa ............................................................................ 21

Silent Knight Rápido ........................................................ 21

SLT

Opciones .................................................................... 19

Retardo de Fallo .......................................................... 22

StayD

Asignación de Zona en Punto de Entrada ........................ .8

Retardo de rearmado ................................................... 17

Retardo Instantáneo - Flexible ..................... ................ .. 17

Supervisión de sabotaje ..................................................15

T

Tabla Comparativa ............................................................3

Tabla de Acceso Limitado del Código de Mantenimiento 14

TBR-21 - Marcado Forzado ............................................. 19

Teléfono de Receptora # ................................................. 38

Tiempos de WinLoad ......................................................25

Tiempos del Sistema ....................................................... 17

Tono en Retardo de Salida ............................................. 16

V

Valor de Impulsos ............................................................19

Valores Hexadecimales ...................................................31

VDMP3

Máximo de intentos de marcado de módulo de voz ......... 22

Opción de Armado / Desarmado ............................... ..... 16

W

WinLoad

Conexión .................................................................... 36

Contraseña de PC ....................................................... 25

Identificador de la Central ............................................. 25

Llamar al Software .............. ......................................... 32

Mediante GPRS ............................... ............. ............... 26

Menú Rápido ............................. ................................ ..38

Programación ............................................................ ..25

Responder al Software ................................................. 32

Z

Zona

Códigos de Reporte ....................................................... 8

Definiciones .................................................................. 5

Tiempos ................................ .......... .......... ...... .......... .... 7

ZTA ...................................... ................... .................... ....... 7

Esprit E55 42

Para asistencia técnica en Canadá o Estados Unidos , llame al 1-800-791-1919, de lunes a viernes de 8:00

PARADOX.COM

Impreso en Canadá- 07/2008 E55-SP02

a.m. a 8:00 p.m. hora del ESTE. Para asistencia técnica al exterior de Canadá o Estados Unidos, llame al

00-1-450-491-7444, de lunes a viernes de 8:00 a.m. a 8:00 p.m. hora del ESTE. También, no dude en

visitar nuestro sitio web en paradox.com

Esperamos que este producto sea de su completa satisfacción. De tener alguna

pregunta u opinión, no dude en visitar www.paradox.com para hacernos partícipe de sus comentarios.
