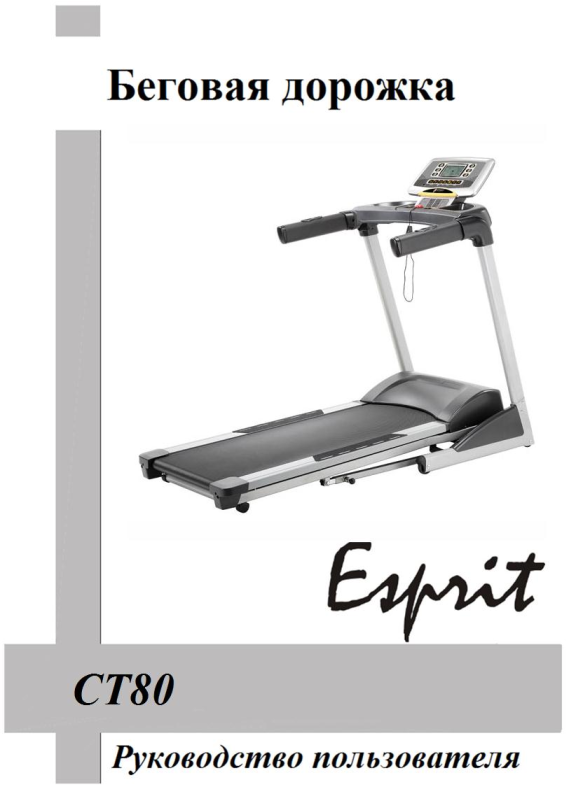

Esprit CT80 User Manual

Введение

Спецификация

Регулировка наклона

Беговое полотно

Ролик

Ключ

 Максимальный вес пользователя 130 кг

Консоль

Рама

Защелка

Стойка

Поздравляем Вас с приобретением беговой дорожки Esprit CT80. Пожалуйста,
внимательно изучите настоящее руководство пользователя перед началом
эксплуатации изделия.

 Двигатель: 1.75 ЛС
 Скорость: 1.0 – 16 км/ч

 Беговая поверхность: 450 мм x 1270 мм

 Угол наклона: 0-15 уровней
 Система складывания: есть

2

#74. 3.5 × 12 мм
Болт (4 шт.)

#103. M6 (66 × 88)
Шестигранник (1 шт.)

Крепежи и мелкие части

#126. M5 × 35мм
Болт (2шт.)

#102. Шестигранник-отвертка
(1шт.)

#99. 5/16" × 1/2"
Болт (14 шт.)

#125. M5 × 25мм
Болт (2шт.)

#100. 5/16" × 18 × 1.5T
Шайба (6 шт.)

#101. 5/16" × 23 × 1.5T
Изогнутая шайба (8 шт.)

#44. Ключ безопасности
(1шт.)

#104. Смазка (1шт.)

3

СБОРКА

Шаг 1.

Выньте беговую дорожку из коробки и установите ее на ровную поверхность.

Шаг 2.

Подключите провод комп’ютера (53) к проводу в стойке (4).

53

4

Шаг 3.

Вставьте левую и правую опорные стойки (4,5) в рамное основание (2)

и закрепите их болтами и изогнутыми шайбами 5/16”×1/2” (100), и
изогнутыми шайбами Ø5/16" × 19×1.5T (101).

99

100

101

99

100

99

101

99

5

4

2

102

4

Шаг 4.

Подключите верхнюю часть провода компьютера (55) к части

(53).

55
53

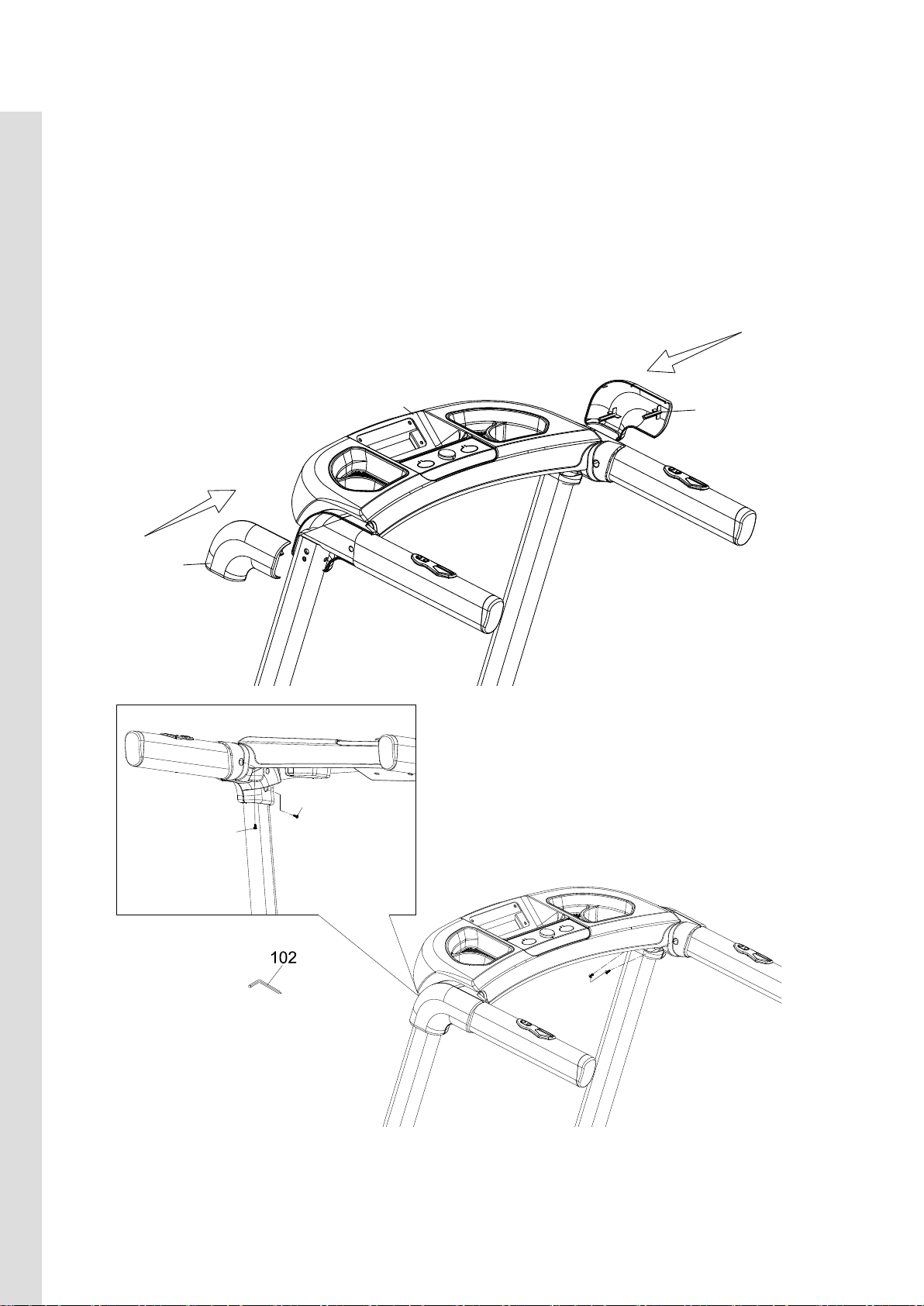

Шаг 5.

1. Установите основание консоли (6) на опорные стойки (4,5).

2. Прикрутите основание консоли (6) к опорным стойкам (4,5) с

помощью 5/16" × ½’’ болтов (100), и 5/16"×19×1.5T изогнутых шайб

(101).

99

100

99

99

101

99

101

100

99

101

99

101

6

5

4

5
