Esprit 728 express plus, 728 plus Diagram
Tabla de contenido
Introducción ............................................................................................................................................................1
1.1 Acerca de este manual ........................................................................................................................................1
1.2 Características .....................................................................................................................................................1
1.3 Especificaciones ..................................................................................................................................................2
1.4 Accesorios y teclados ..........................................................................................................................................2
1.5 Acerca de Paradox ..............................................................................................................................................2
Instalación ..............................................................................................................................................................3
2.1 Localización y montaje ..................................................................................................................................................3
2.2 Polo a tierra ...................................................................................................................................................................3
2.3 Energía ..........................................................................................................................................................................3
2.4 Conexión de línea telefónica .........................................................................................................................................4
2.5 Salida de sirena / timbre ................................................................................................................................................5
2.6 Salidas programables (PGM) ........................................................................................................................................5
2.7 Conexiones de teclado y de interruptor por llave ..........................................................................................................5
2.8 Conexiones de zona en teclado ....................................................................................................................................5
2.9 Conexión de terminales de entrada de zona sencilla ....................................................................................................7
2.10 Conexión de zona de tecnología avanzada ..................................................................................................................9
2.11 Circuito de fuego ..........................................................................................................................................................10
2.12 Conector de la salida serial .........................................................................................................................................11
Códigos de acceso..............................................................................................................................................12
3.1 Código de instalador ....................................................................................................................................................12
3.2 Código maestro y de usuario .......................................................................................................................................12
3.3 Longitud del código de usuario ....................................................................................................................................12
3.4 Secuestro ....................................................................................................................................................................12
3.5 Bloqueo de los parametros de instalador ....................................................................................................................12
Métodos de programación................................................................................................................................13
4.1 Programa Espload (PC) ..............................................................................................................................................13
4.2 Teclado ........................................................................................................................................................................13
Configuración del panel para trabajar con Espload(PC) ........................................................................16
5.1 Opciones de respuesta del panel ................................................................................................................................16
5.2 Identificador del panel .................................................................................................................................................17
5.3 Clave del computador (PC) .........................................................................................................................................17
5.4 Número telefónico del computador ..............................................................................................................................17
5.5 Llamada al programa Espload (PC) ............................................................................................................................17
5.6 Contestación al programa Espload (PC) .....................................................................................................................17
5.7 Cancelación de intentos de comunicación ..................................................................................................................18
5.8 Retornar llamada .........................................................................................................................................................18
5.9 Transmisión automática de memoria de eventos ........................................................................................................18

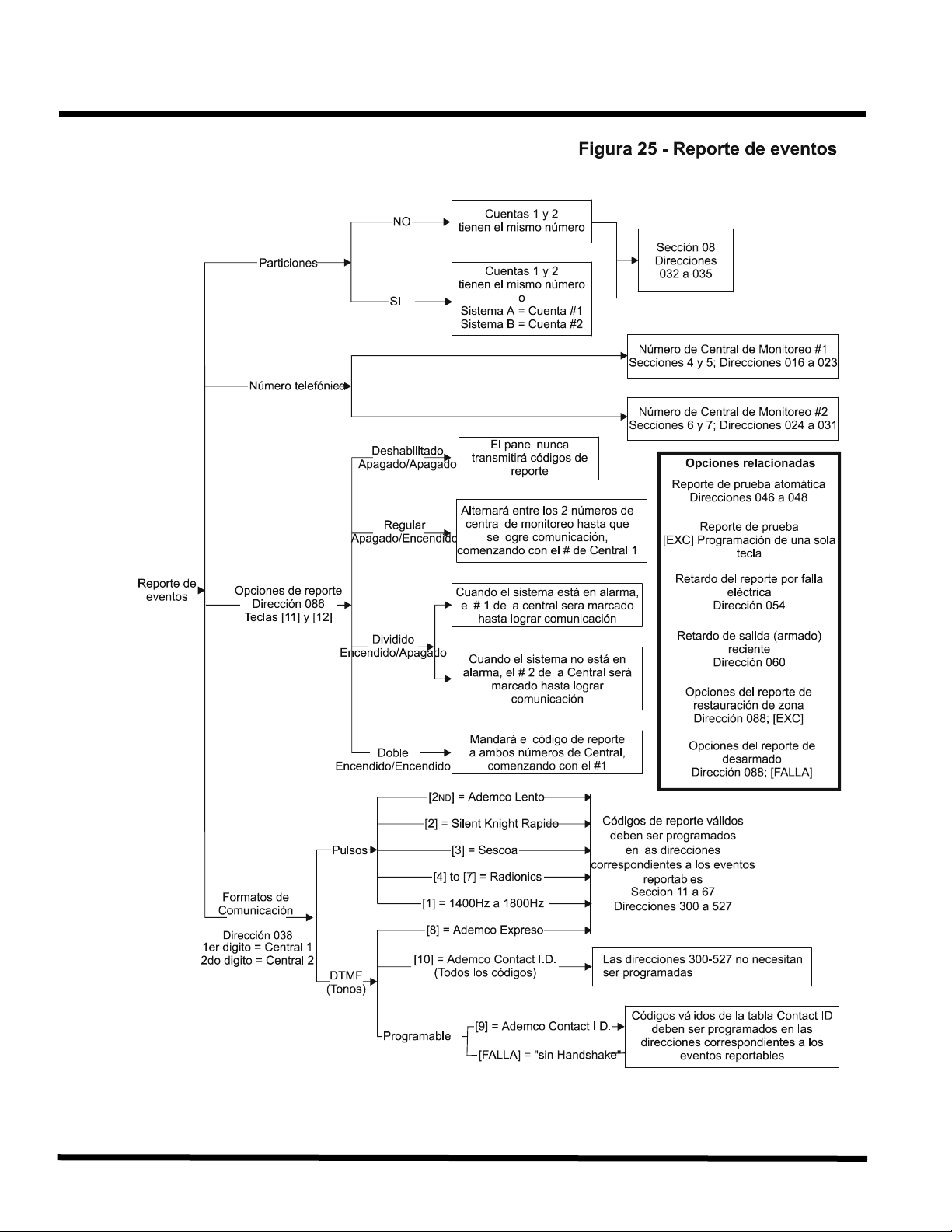

Reporte de eventos.............................................................................................................................................19

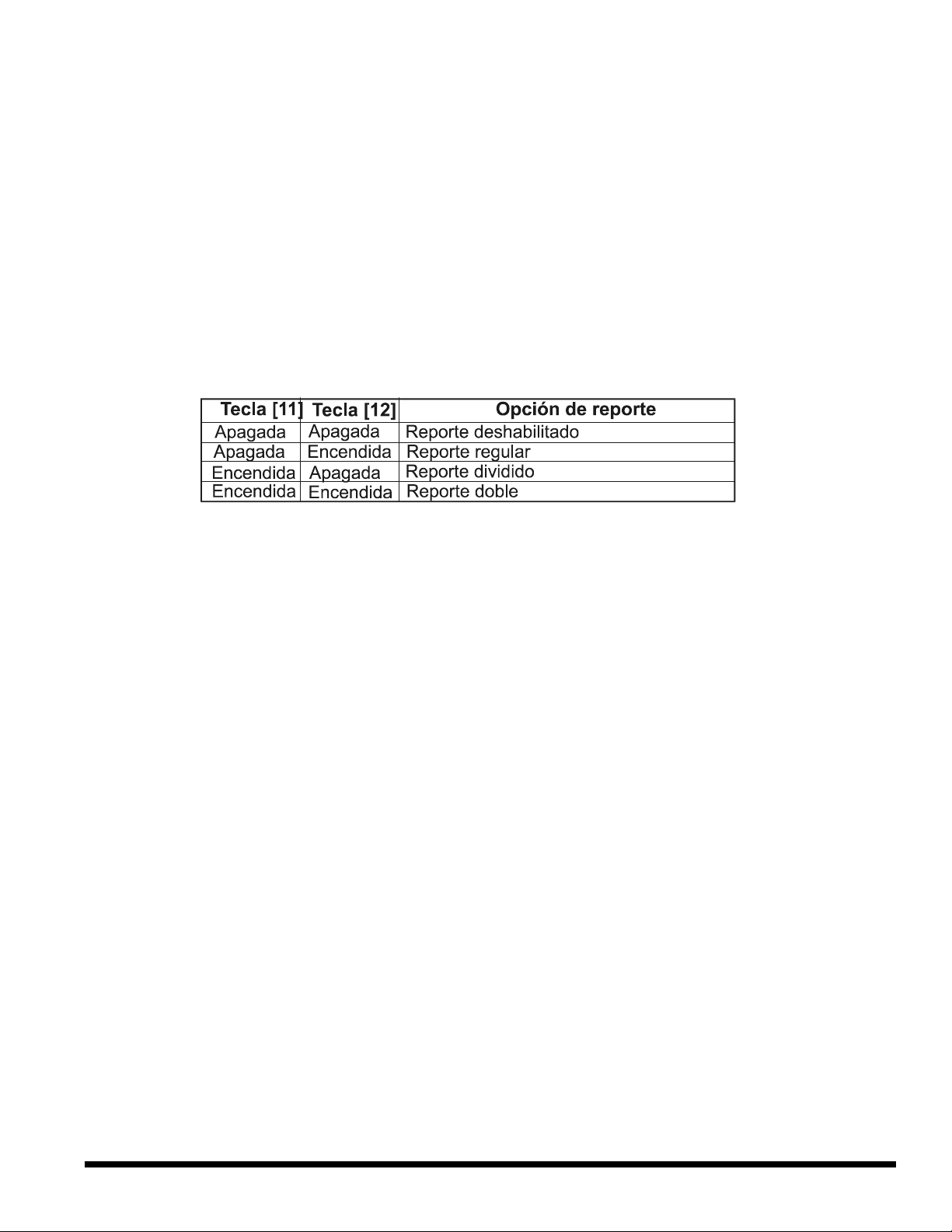

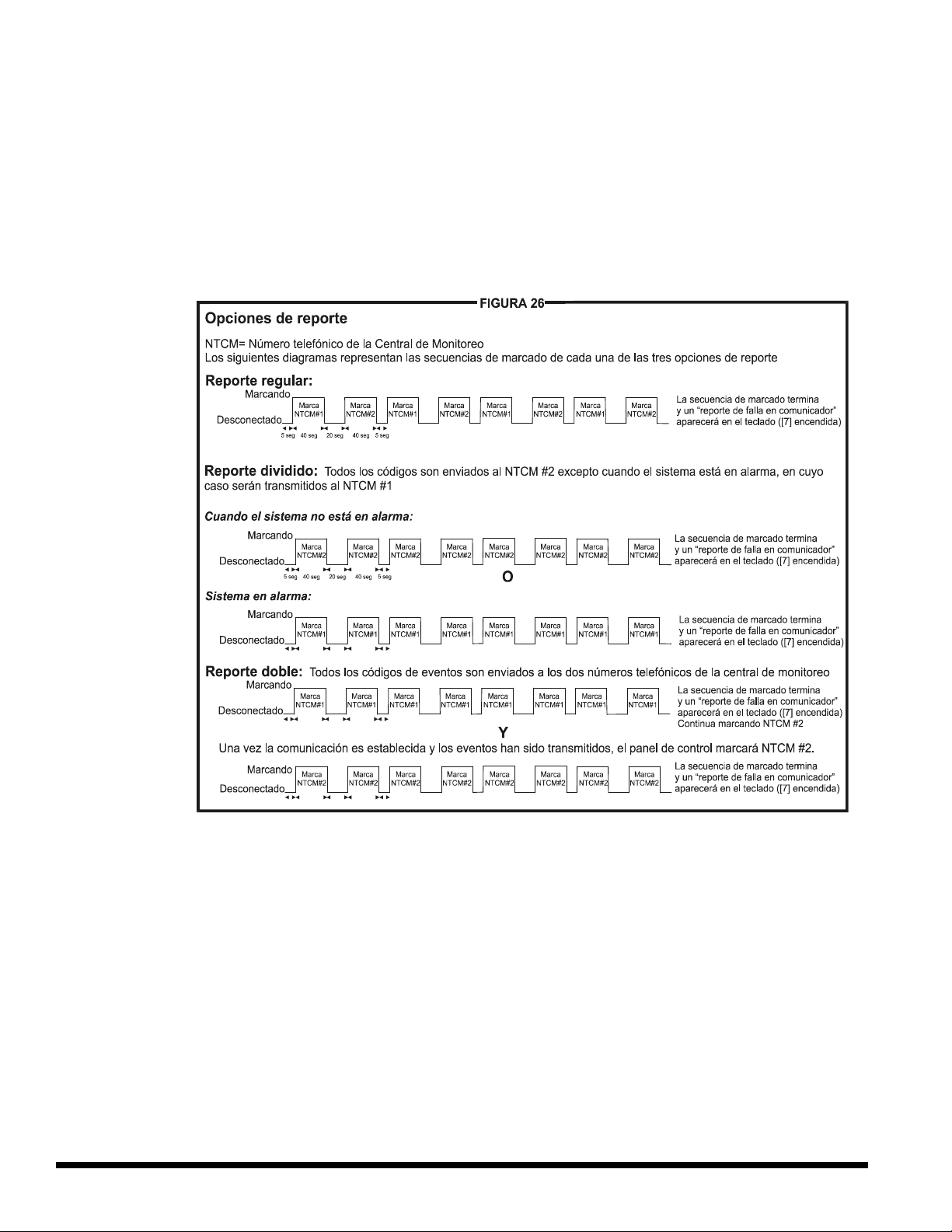

6.1 Opciones de reporte ....................................................................................................................................................20
6.2 Número telefónico de central de monitoreo 1 ..............................................................................................................21
6.3 Número telefónico de central de monitoreo 2 ..............................................................................................................22
6.4 Códigos de identificación de cuentas ..........................................................................................................................22

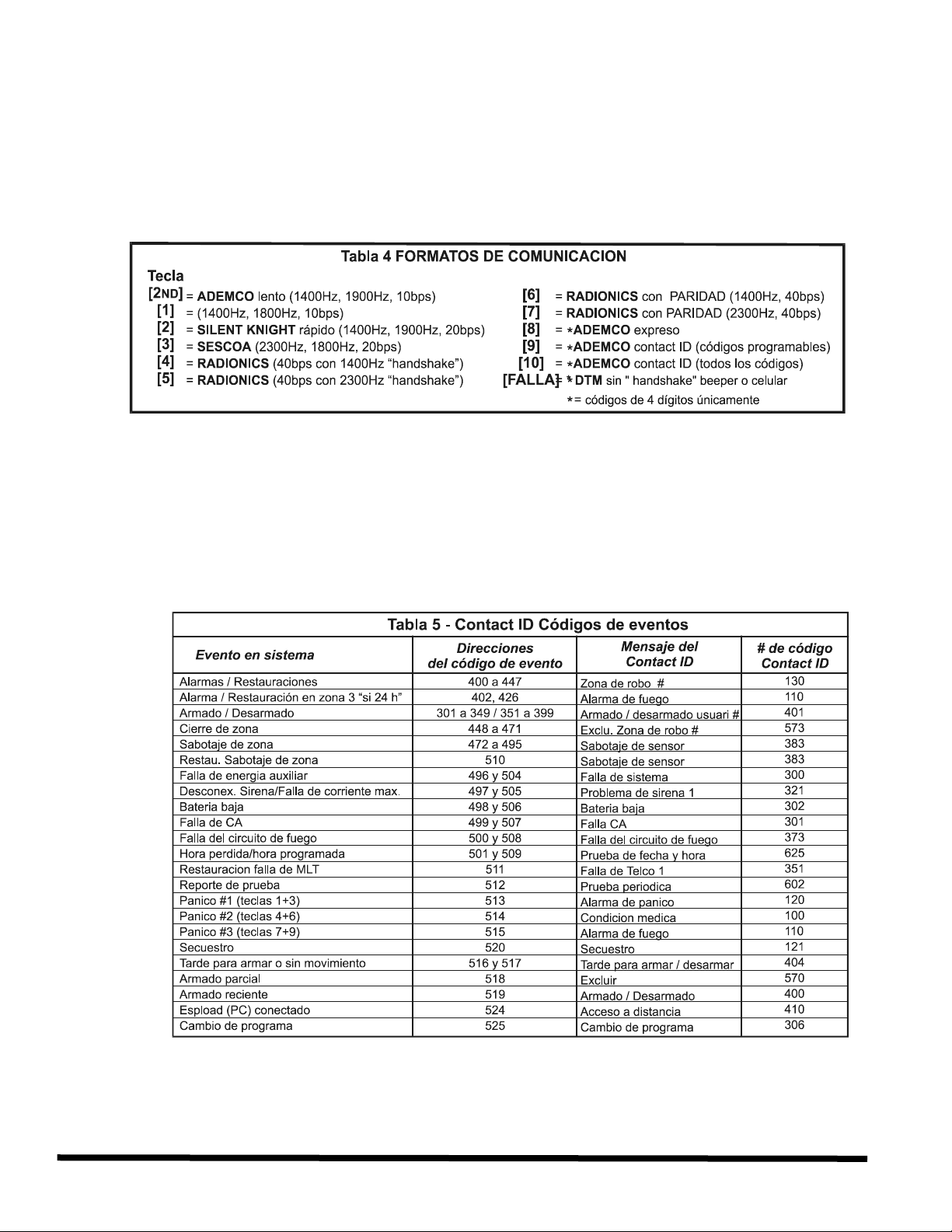

6.5 Formatos de comunicación .........................................................................................................................................22
6.6 Reporte de códigos de eventos ...................................................................................................................................24
6.7 Reporte de prueba automática ....................................................................................................................................26
6.8 Reporte de prueba........................................................................................................................................................26
6.9 Retardo del reporte por falla eléctrica .........................................................................................................................26
6.10 Retardo de armado reciente ........................................................................................................................................26
6.11 Opciones de reporte de zona restaurada ....................................................................................................................27
6.12 Opciones de reporte de códigos de desarmado ..........................................................................................................27

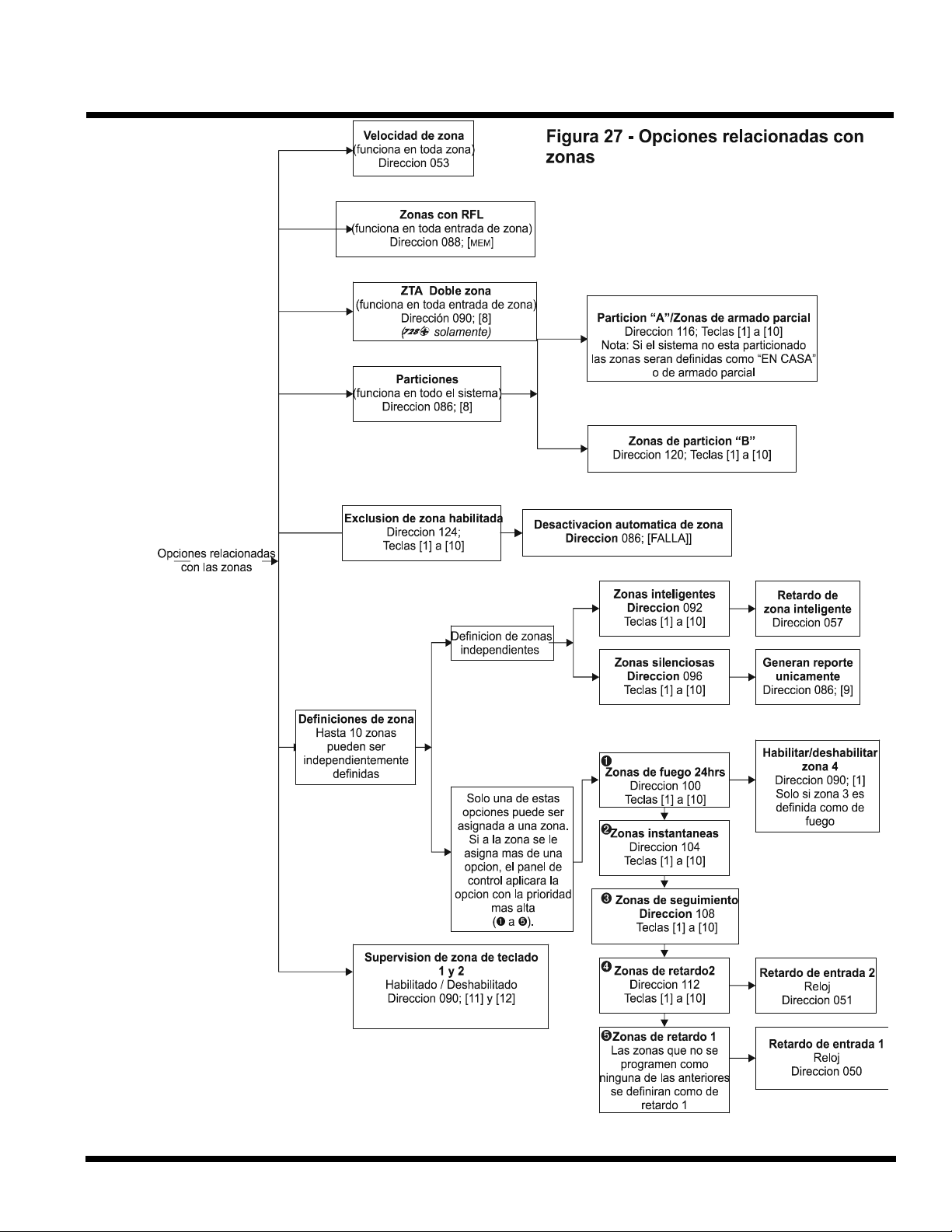

Definición de zonas.............................................................................................................................................28
7.1 Velocidad de zona .......................................................................................................................................................29
Tabla de contenido
i
Tabla de contenido
ii
7.2 Zonas de tecnología avanzada (ZTA) .........................................................................................................................29
7.3 Zonas inteligentes .......................................................................................................................................................29
7.4 Zonas silenciosas ........................................................................................................................................................30
7.5 Zonas de 24 horas y de fuego ....................................................................................................................................30
7.6 Zonas instantáneas .....................................................................................................................................................30
7.7 Zonas de seguimiento .................................................................................................................................................30
7.8 Reatrdo de entrada 1 ...................................................................................................................................................31
7.9 Reatrdo de entrada 2 ...................................................................................................................................................31
7.10 Particiones ...................................................................................................................................................................31
7.11 Zonas de exclusión ......................................................................................................................................................32
7.12 Zonas RFL (Habilitadas / Deshabilitadas) ...................................................................................................................32
7.13 Supervisión zona de teclado 1 ....................................................................................................................................32
7.14 Supervisión zona de teclado 2 ....................................................................................................................................33

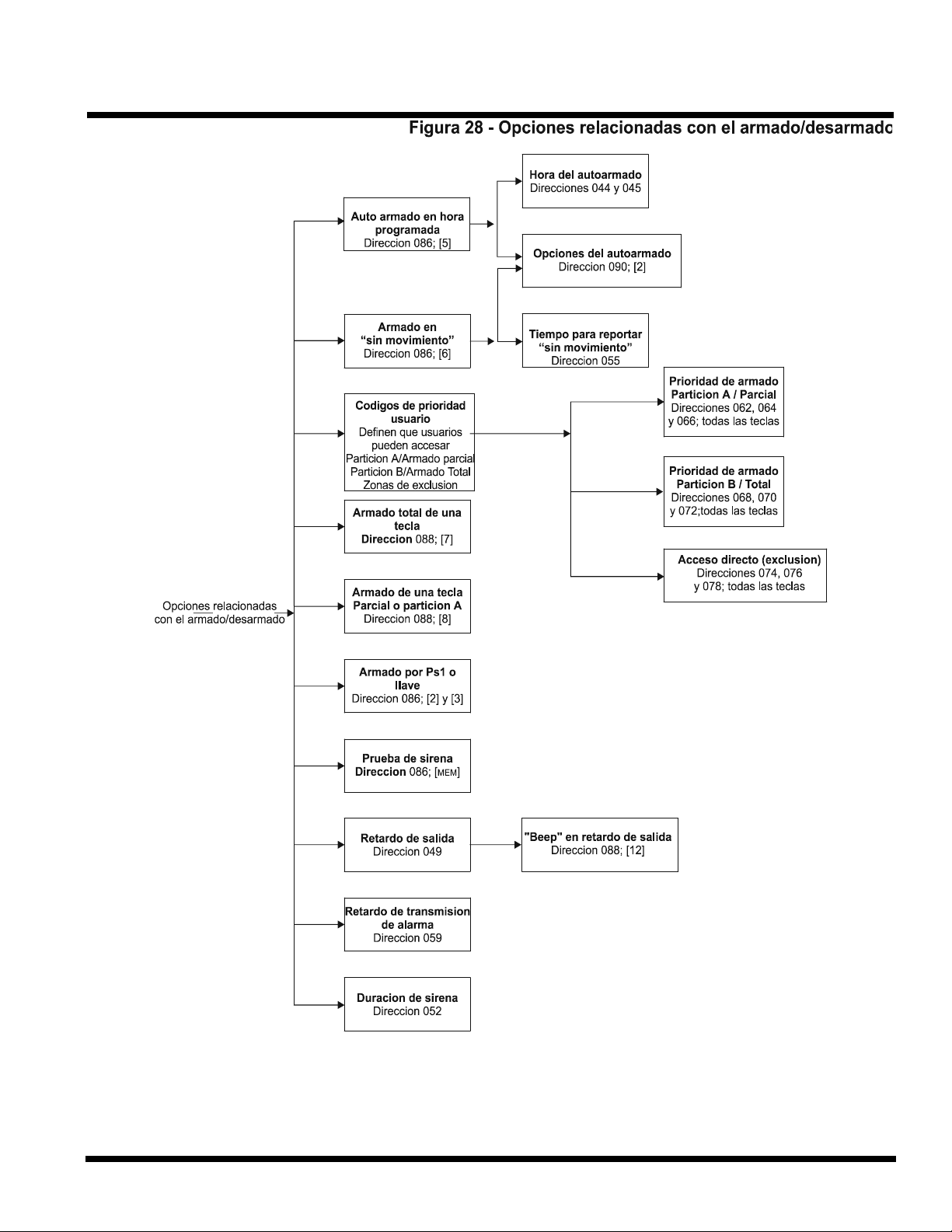

Armado / Desarmado y opciones de alarma ...............................................................................................34
8.1 Auto armado en hora programada ..............................................................................................................................35
8.2 Auto armado en “sin movimiento”.................................................................................................................................35
8.3 Armado total “de una tecla” .........................................................................................................................................36

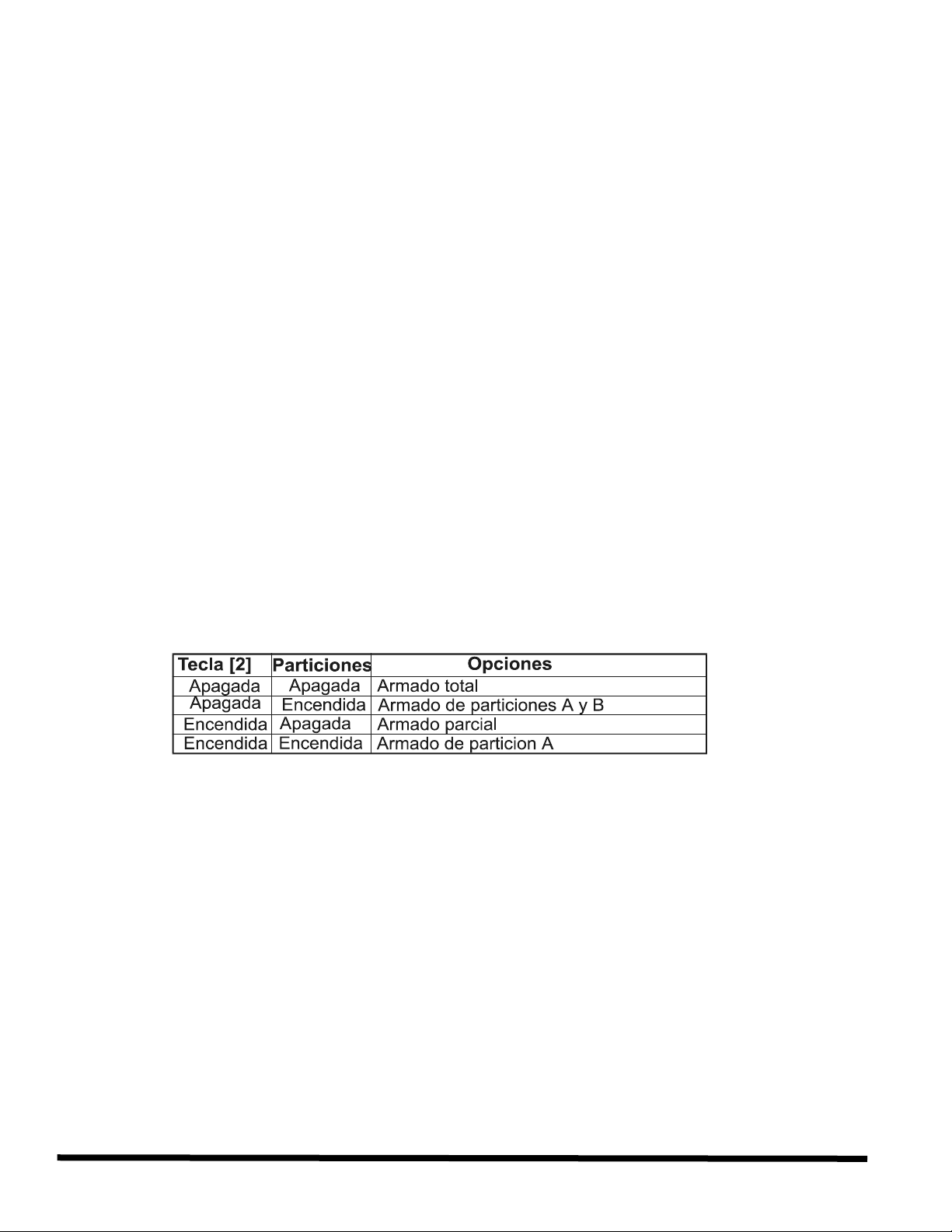

8.4 Armado parcial / Partición A “de una tecla” .................................................................................................................36

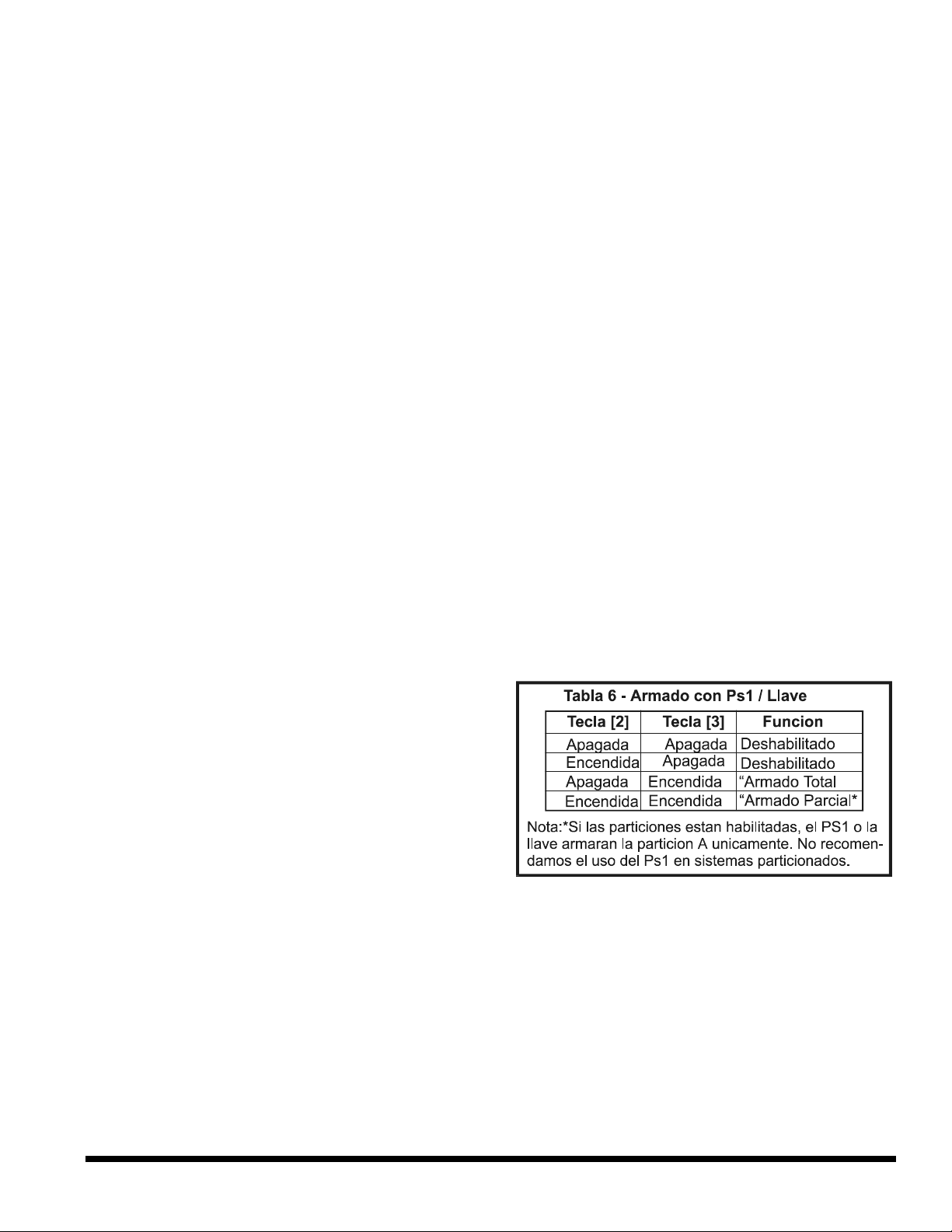

8.5 Armado usando PS1 o llave ........................................................................................................................................36
8.6 Prueba de sirena .........................................................................................................................................................36
8.7 Retardo de salida ........................................................................................................................................................37
8.8 Señal sonora en retardo de salida ...............................................................................................................................37
8.9 Retardo de transmisión de alarma ..............................................................................................................................37
8.10 Opciones de zonas silenciosas y pánicos silenciosos ................................................................................................37
8.11 Duración de la sirena ...................................................................................................................................................37
8.12 Códigos de prioridad (usuario) ....................................................................................................................................38

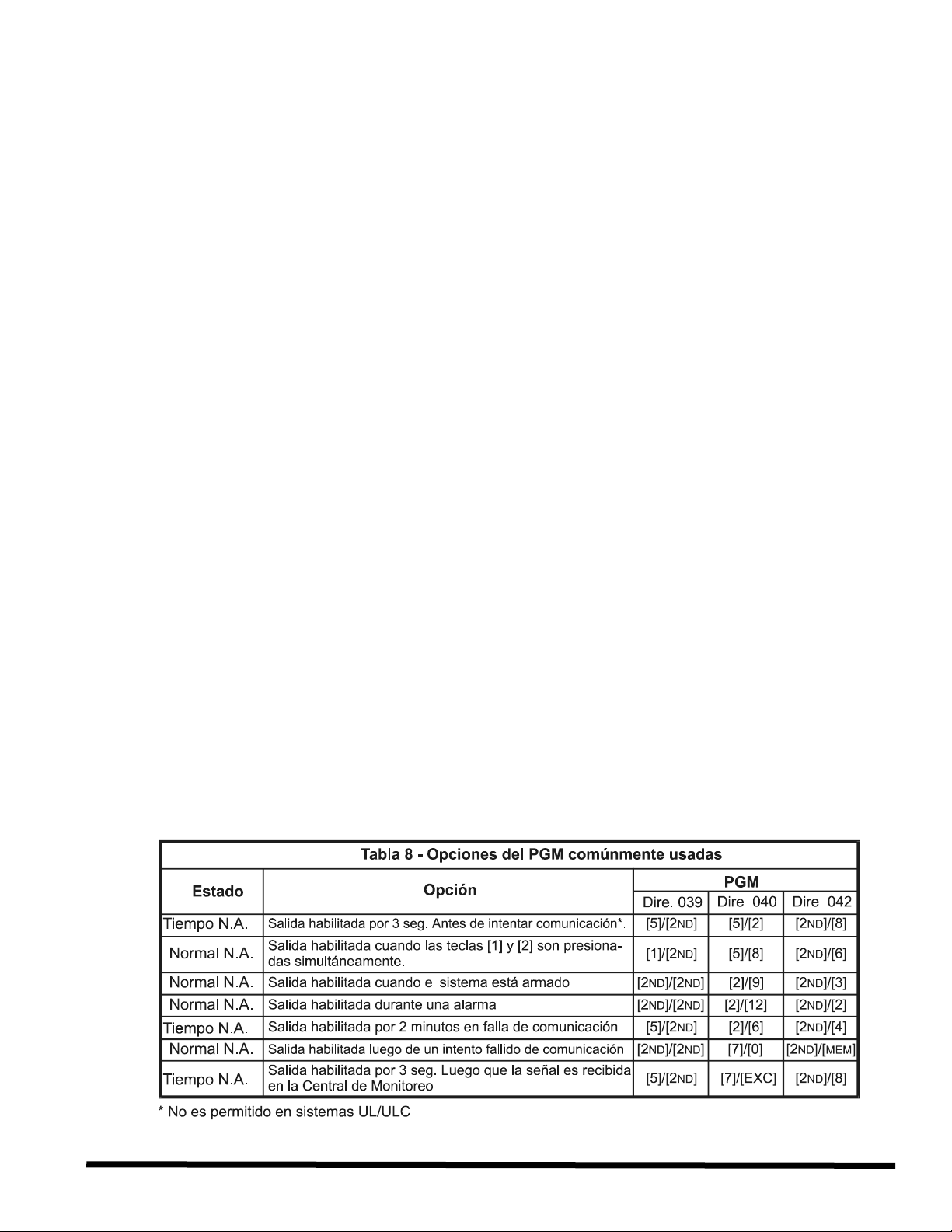

PGM (Salida programable)................................................................................................................................39
9.1 Tipos de PGM ..............................................................................................................................................................39
9.2 Configuración del temporizador del PGM ....................................................................................................................40
9.3 Opciones del PGM ......................................................................................................................................................40
Otras opciones .....................................................................................................................................................41
10.1 Monitor de línea telefónica (MLT) ...............................................................................................................................41
10.2 Opciones de marcado .................................................................................................................................................41
10.3 Velocidad de marcación por pulsos .............................................................................................................................41
10.4 Opciones de pánico en teclado ...................................................................................................................................41
10.5 Hora del panel .............................................................................................................................................................42

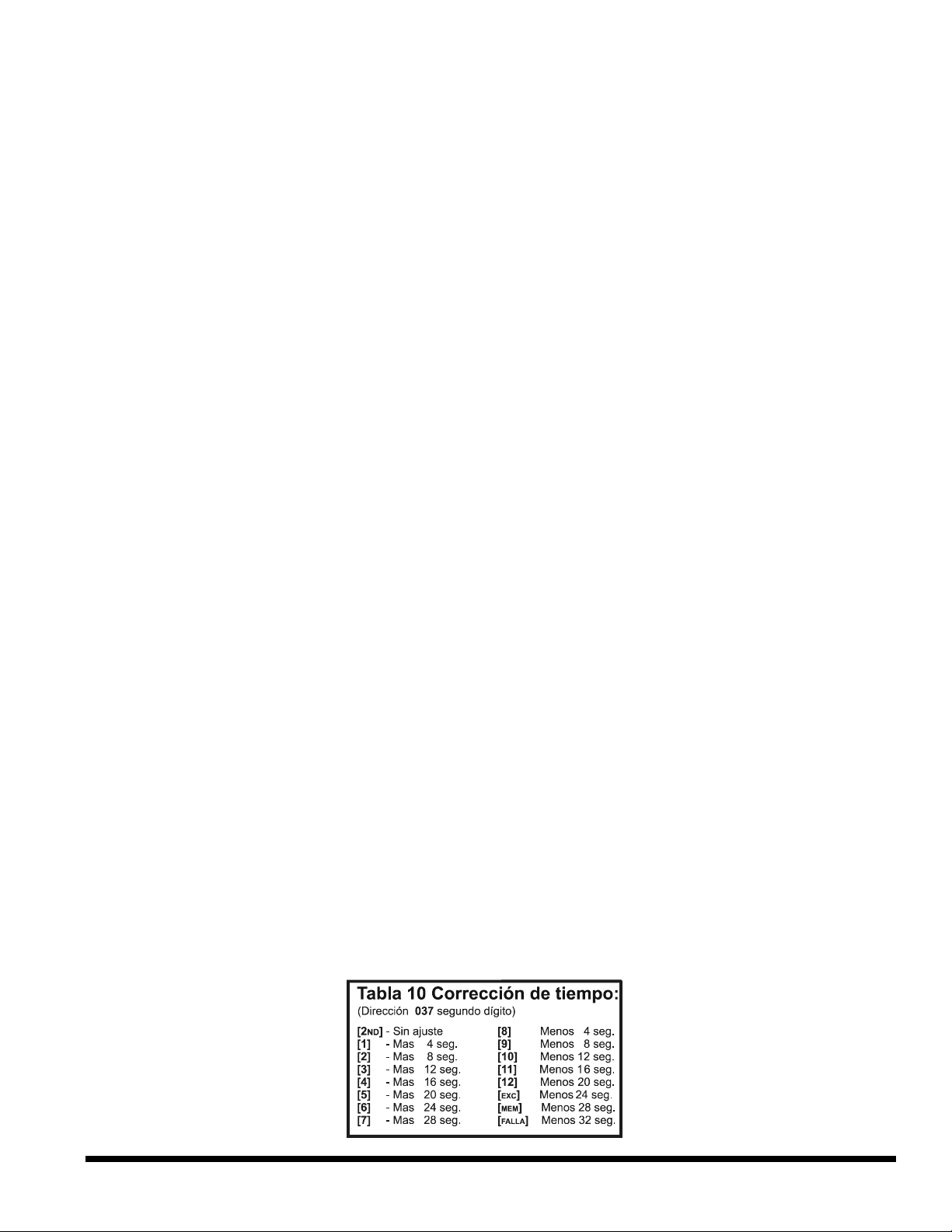

10.6 Corrección de tiempo ..................................................................................................................................................42

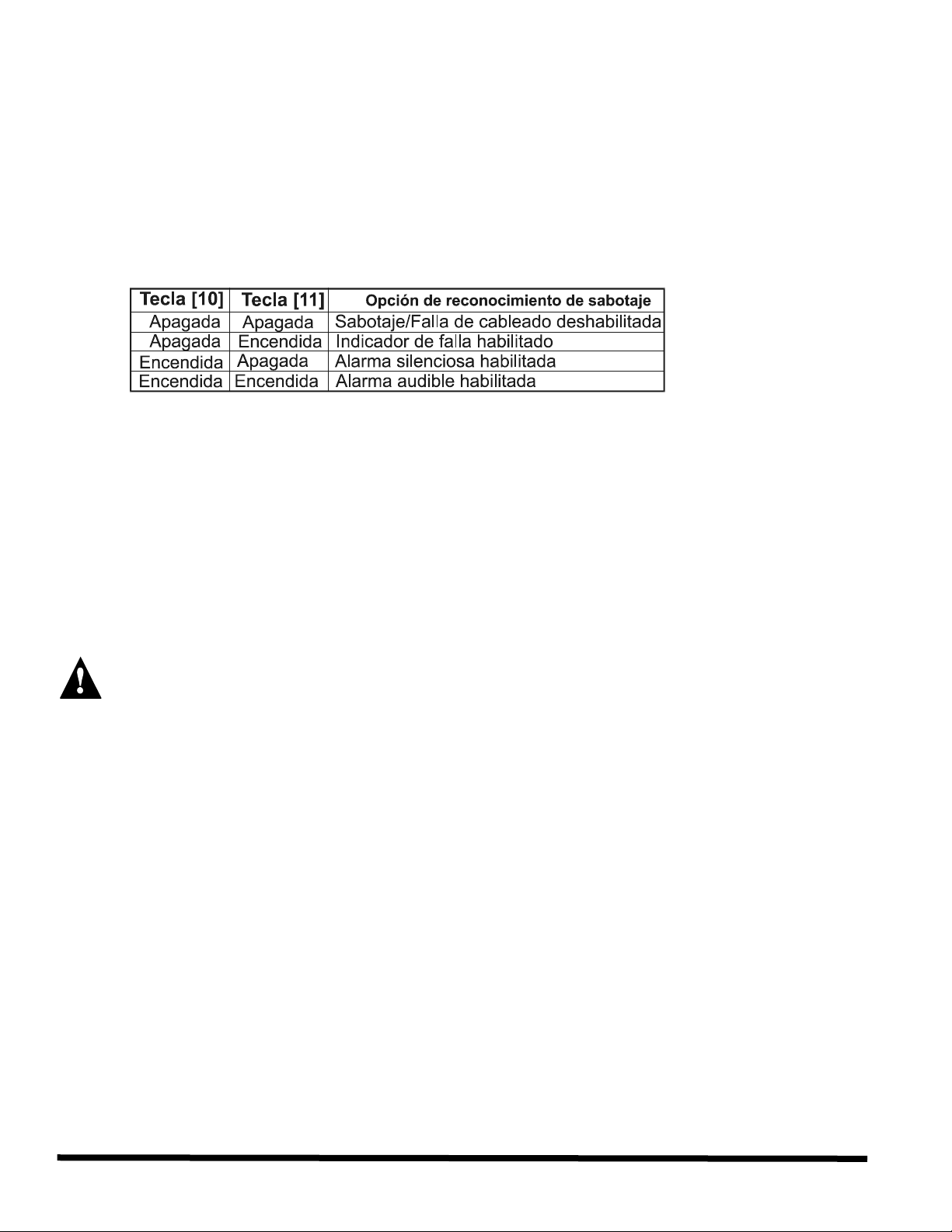

10.7 Opciones de reconocimiento de Sabotaje / Falla de cableado ...................................................................................43
10.8 Opciones de exclusión de sabotaje .............................................................................................................................43
10.9 Modo de prueba del instalador ....................................................................................................................................43
10.10 Excluir falla de energía de los avisos de falla ..............................................................................................................44
10.11 Advertencia audible de falla ........................................................................................................................................44
10.12 Restauración por apagado general .............................................................................................................................44
Funciones de usuario / teclado.......................................................................................................................45
11.1 Programación de los códigos de usuario y maestro ....................................................................................................45
11.2 Armado total (regular) ..................................................................................................................................................45
11.3 Armado total (ausente) ................................................................................................................................................46
11.4 Armado parcial ............................................................................................................................................................46
11.5 Armado / Desarmado de las particiones .....................................................................................................................47
11.6 Desarmado del sistema ...............................................................................................................................................47
11.7 Memoria de alarma ......................................................................................................................................................48
11.8 Armado / desarmado por llave o botón .......................................................................................................................48
11.9 Exclusión manual de zona ..........................................................................................................................................48
11.10 Memoria de exclusión ..................................................................................................................................................49
11.11 Zona con aviso de apertura en teclado .......................................................................................................................49
11.12 Monitoreo de los avisos de falla ..................................................................................................................................49
11.13 Programación de una sola tecla ..................................................................................................................................50
1
Introducción
Introducción
Gracias por confiar en Paradox y sus paneles de control mejorados Esprit 728 /728 Express .
Estos paneles de control le ofrecen las mismas excelentes características habituales con mayor
confiabilidad, protección contra descargas eléctricas perfeccionada y un novedoso circuito de
marcado.
Usted ha seleccionado un panel de control sofisticado y al mismo tiempo, de fácil uso, diseñado
para alcanzar todos sus requerimientos tecnológicos y de seguridad, con un alto rendimiento.
1.1 Acerca de este manual
Este manual provee toda la información que Usted necesitará para entender el funcionamiento del panel,
sus características y funciones. Si Usted está familiarizado con otros paneles de control, le recomendamos
leer la totalidad de este manual por lo menos una vez, para familiarizarse con las características del panel
y su programación. Por favor, refiérase a la tabla de contenido para observar un listado de todos los
tópicos mencionados en el manual.
La siguiente terminología es usada a lo largo del manual:
[ ] = Indica una tecla en el teclado
[ ] = Indica que esa tecla debe ser oprimida
= Indica una advertencia o un aviso importante
Itálicas = Indica datos que deben ser ingresados, hace referencia a una sección del manual o a un
ejemplo.
"MAYUSCULAS" = Indica LED's o terminales que están localizados en el panel de control, teclado, etc.
1.2 1.2 Características
- Protección contra descargas eléctricas mejorada
- Novedoso circuito marcador
- 728+: 10 zonas (4 entradas en panel con ATZ = 8 zonas + 2 zonas en teclado)
- 728 EXPRESS +: 6 zonas (4 entradas en panel + 2 zonas en teclado)
- Poderoso procesador RISC de 16 bits con convertidor de análogo a digital incluido
- Programación de fácil uso
- "Prevención de falsa alarma" con características como: Zonas inteligentes, Apagado automático de zona,
"BEEP" en el retardo de salida, Retardo programable antes de transmisión de alarma y Reporte de
armado reciente
- 2 prácticas particiones
- Formatos de comunicación de alta velocidad
- Memoria para 256 eventos con su respectiva fecha y hora incluidas
- Salida completamente programables(PGM)
- Capacidad de carga / descarga remota desde un PC con el programa Espload
- Relé de alarma (Opcional en el 728 EXPRESS +)
Introducción
2
- 48 códigos de usuario + 1 código maestro + 1 código de instalador
- Supervisión de línea telefónica
- 3 alarmas de pánico activadas por teclado
- Armado regular, Armado parcial, Parcial doble, Armado total forzado, Armado regular "de una tecla",
Armado parcial de una tecla, Salida y rearmado "de una tecla", Armado por llave y PS1
1.3 Especificaciones
Cargador batería: 360mA con prueba dinámica de batería.
Energía auxiliar: 400mA, Apagado electrónico sin fusible a 1 A, restauración automática
Salida de sirena: 1 A Apagado electrónico sin fusible a 3 A, restauración automática
Entrada CA: 16.5 VCA, 40VA, 50 - 60 Hz
Salida PGM: N.C (normalmente cerrado) o N.A (normalmente abierto) a tierra, 50mA Max.
Salida serial de datos:(1200,1,N) para usar con módulos accesorios (no en sistemas UL).
1.4 1.4 Accesorios y teclados
Si usted desea obtener mayor información acerca de los siguientes teclados, accesorios para sistemas de
seguridad u otro producto relacionado, por favor contacte a su distribuidor autorizado de Paradox o visite
nuestro sitio en la red Internet: http://www.paradox.ca
- Teclados Esprit 616/626
- Teclado Esprit 629 "Multi - Tarea"
- Teclado Esprit 633 LED
- Teclados Esprit 639 LCD
- Una amplia gama de detectores de movimiento, tanto análogos como digitales
- Detector de ruptura de vidrio
- Estación remota y de pánico PS1 "lado de cama"
- Salida programable SRI18 módulo de expansión (18 salidas)
- Comunicador digital secundario 708
- Comunicador 708 DV DVACS (solo disponible en el Canadá)
- Módulo de impresora local Esprint 300
- Módulo de interfaz de zonas ATZ 308
- Simulador de línea telefónica ADP1
- Soporte giratorio de montaje (469)
1.5 Acerca de Paradox
Paradox Security Systems, se esfuerza por diseñar y manufacturar los mejores productos de seguridad
disponibles en la actualidad. Nuestros productos alcanzan los más altos estándares de calidad y mas
importante aún, satisfacen las necesidades y expectativas de nuestros clientes.
Al no conformarnos con las limitaciones de la tecnología actual, en Paradox demostramos que no
estamos interesados en seguir a los productos que se encuentran actualmente en el mercado. Traspasar
las barreras de la tecnología es realmente el sentido primordial de la innovación.
El principio fundamental de la investigación y desarrollo de Paradox ha sido siempre el crear productos de
seguridad que sean sensatos cualquiera que sea la necesidad, desde un completo conjunto de paneles de
control inteligentes y fáciles de usar, pasando por aditamentos de seguridad eficientes, hasta detectores
de movimiento o ruptura de vidrio libres de falsas alarmas.
Encaminamos todos nuestros recursos a desarrollar productos que reflejen nuestras filosofías de
innovación y facilidad de uso.
Ahora lo invitamos a cosechar los beneficios.
3
Instalación
Instalación
2.1 Localización y montaje
Remueva el circuito impreso, herrajes de montaje y teclado del empaque dentro de la caja del panel. El
circuito no deberá ser montado en la parte posterior de la caja hasta que todos los cables no sean
introducidos y preparados para la conexión. Antes de montar la caja, empuje los cinco topes de montaje
de nylon dentro de la parte posterior de la caja. Seleccione un lugar de montaje que no sea fácilmente
accesible a los intrusos. Deje por lo menos 5 centímetros libres alrededor de la caja del panel para permitir
ventilación adecuada y dispersión del calor. El lugar de instalación deberá ser seco y deberá estar cerca
de una fuente de CA (corriente alterna), polo a tierra y a una línea telefónica.
2.2 Polo a tierra
Conecte los terminales de polo a tierra (earth) de zona y del
marcador telefónico, del panel a la caja y a una tubería de agua
fría o al sistema de polo a tierra aprobado por los códigos
eléctricos locales.
Para máxima protección contra descargas eléctricas (rayos)
use polos a tierra separados para el marcador y las zonas tal
como se ve en la figura 1.
2.3 Energía
2.3.1 CA (Corriente alterna)
Use un transformador de 16.5VCA (50 - 60 Hz) con un mínimo de 37VA para proveer suficiente
corriente alterna. No use salidas con interruptor
para alimentar el transformador. Sistemas UL requieren el transformador K12 modelo T16V40 y los
sistemas ULC requieren el transformador Frost modelo FTC 1637. Conecte el transformador como
se indica en la figura 2
.
No conecte el transformador ni la batería de reserva hasta que todo el cableado este
listo!
2.3.2 Batería de reserva
Recomendamos conectar la batería de reserva pues ésta alimentará el
sistema en caso de una falla en el fluido eléctrico. Instalaciones UL/ULC
requieren del uso de batería de reserva. Use una batería de 12VCD
recargable de ácido/plomo o de celda de gel. Conecte la batería de
reserva luego de conectar la energía de corriente alterna (CA).
Al conectar la batería, fíjese muy bien en su polaridad pues valores
invertidos quemarán el fusible de batería. Conecte el contacto "rojo" de
la batería al terminal positivo del panel de control y el contacto "negro"
de la batería al terminal negativo del panel de control.
2.3.3 Auxiliary Power Terminals
Los terminales AUX+ y AUX- en el panel de control, pueden proveer un
máximo de 400mA 12VCD (250mA 12VCD para instalaciones UL/UCL en modo de respaldo de 24
horas). Usted puede usar estas salidas auxiliares para alimentar los sensores de movimiento,
teclados y otros accesorios de su sistema de seguridad. Su consumo combinado de energía, no
debe exceder 400mA (ver tabla 1). El suministro auxiliar está protegido por el microprocesador
contra sobrecargas de voltaje y se apaga automáticamente si la corriente excede 1 A. El suministro
de energía auxiliar continuará una vez la sobrecarga cese y dentro de 1 a 60 segundos luego de
4
Instalación
haber realizado la prueba dinámica de la batería (ver abajo)
2.3.4 Prueba de batería
El panel de control realiza una prueba dinámica de batería cada 60 segundos. Si la batería esta
desconectada o si su capacidad es muy baja, la tecla [1] se prendera en el modo de aviso de fallas.
La tecla [1] también se encenderá si el voltaje cae a 10.5 voltios o menos cuando el panel de control
está funcionando con la batería de reserva únicamente (sin CA). A los 8.5 voltios, el panel se apaga
y todas las salidas se cierran.
2.3.5 Prueba de funcionamiento del teclado
Recomendamos realizar una prueba de funcionamiento al instalar teclados que estarán lejos del
panel de control. Para hacer esto, conecte temporalmente el teclado cerca del panel y conecte el
transformador. Luego de 10 segundos comience a ingresar comandos diversos en el teclado y
revise que éste responde con un "BEEP" a cada comando. Luego abra una zona para asegurarse
que el teclado y el panel de control están respondiendo a estas señales. Si el teclado no responde y
las luces indicadoras no se encienden, verifique que aproximadamente 16VCA están presentes en
las terminales de "CA". Si la corriente alterna (CA) está presente, verifique el cableado del teclado y
compruebe que no hay un corto entre los cables "Negro" y "Rojo" del teclado. Si el teclado aun no
responde, por favor contacte a su distribuidor local de Paradox.
2.4 Conexión de línea telefónica
Conecte los cables de la línea telefónica externa a las
conexiones TIP y RING del panel de control. Luego conecte
los cables de T1 y R1 al teléfono como se ve en la figura 4.
Tabla 1 - Consumo eléctrico actual
Sensores de movimiento 10-50mA típico Teclado LED 633 15mA CD típico
(Ver instrucciones del sensor para mas detalles)
35mA CD max.
Teclados 616/626 15mA CD típico Remoto PS1 15mA CD típico
30mA CD max. 20mA CD max
629 "Multi-Task" Keypad 30mA DC typ. Modulo de comunic 708 35mA DC typ.
55mA CD max. 75mA DC max.
Teclados LCD 639/640 20mA CD típico Mod. de comunic 708DV 70mA CD típico
70mA CD max. 105mA CDmax..
SRI-18 46mA CD típico Mod. de impresión Esprint 35mA típico
135mA CD max.
5
Instalación
2.5 Salida de sirena / timbre
Los terminales BELL+ y BELL- proveen energía a sirenas, timbres o cualquier
otro aparato de alarma que requiera una salida constante de voltaje durante una
alarma. La salida de sirena (+BELL-) genera 12VCD (corriente directa) durante
una alarma y puede alimentar a dos sirenas de 20 vatios o dos sirenas de 30
vatios. La salida de sirena es controlada por un microprocesador y se apagará
automáticamente si la corriente excede los 3A. Si el amperaje regresa a la
normalidad (<_3A), el procesador volverá a generar energía en el evento de una
nueva alarma. Al conectar sirenas (parlantes con manejadores de sirena incluidos) verifique la correcta
polaridad. Conecte el terminal positivo al terminal BELL+ y el negativo al terminal BELL- del panel de
control como puede verse en la figura 5.
Al conectar la sirena a un relé opcional, la tecla [4] en el modo de aviso de fallas, siempre estará
encendida (ver sección 11.12.3). Para evitar esto, conecte una resistencia de 1KOhmio a través de la
salida de sirena.
2.6 Salidas programables (PGM)
Los paneles de control Esprit "Plus" incluyen una salida
completamente programable (PGM). Cuando un evento o
condición especifica sucede, la salida PGM puede ser usada
para restaurar detectores de humo, activar luces
estroboscópicas, abrir/cerrar puertas de garajes y mucho más.
La salida PGM provee una corriente de 50mA. Si la corriente
prevista para la salida PGM va a exceder los 50mA,
recomendamos el uso de un relé como se ve en la figura 6. La
salida PGM puede ser programada para conmutar prendido o
apagado, en mas de mil eventos. Por ejemplo la salida PGM
puede abrir o cerrar una puerta de garaje automática al oprimir
las teclas [1] y [2] al mismo tiempo en el teclado. Para mas detalles acerca de cómo programar la salida
PGM, refiérase a la sección 9
2.7 Conexiones de teclado y de interruptor por
llave.
Conecte las cuatro conexiones del teclado marcadas RED (rojo),
BLACK (negro), GREEN (verde) y YELLOW (amarillo) a los
terminales correspondientes en el panel de control como se indica en
la figura 7. Nota, en algunos teclados deberá remover el panel negro
para realizar las conexiones. Conecte el interruptor por llave a los
terminales "GRN" y "BLK" del panel de control como se indica en la
figura 7. Para habilitar esta función, refiérase a las secciones 8.5 y
11.8 y obtenga mayor información acerca de interruptores por llave.
2.8 Conexiones de zona en teclado
Cada teclado incluye un terminal de entrada el cual le permite conectar un sensor o contacto de
puerta directamente al teclado.
Ejemplo: Un contacto de puerta localizado a la entrada de un establecimiento puede
conectarse directamente al terminal de entrada del teclado sin la necesidad de cablear el
contacto de puerta hasta el panel de control.
Si el teclado tiene la opción ZTA ( doble zona), dos elementos de detección pueden conectarse a
un solo terminal de entrada. A cada sensor se le asignara una zona (ver tabla de abajo) y cada uno
6
transmitirá un código de alarma separado, por lo tanto puede añadir una o dos zonas a su sistema de
seguridad.
Sin importar el número de teclados en el sistema, el panel de control soporta hasta dos zonas de teclado.
Ejemplo 1
Una instalación de seguridad esta compuesta por cinco teclados. De esos cinco teclados, solo
dos pueden tener el terminal de entrada de zona habilitado (ver figura 9). Los otros tres
teclados deben tener sus terminales de entrada de zona deshabilitados como se describe
abajo.
Ejemplo 2
Una instalación de seguridad esta compuesta por tres teclados 616 y dos teclados LCD 639.
Usted puede habilitar la opción ZTA (doble zona) en uno de los teclados 639, el cual le
proveerá dos zonas en un terminal de entrada del teclado (ver figura 10). Los cuatro teclados
restantes deberán tener sus terminales de entrada de zona deshabilitados como se describe
abajo.
Deshabilitando las zonas de teclado (Teclados 616/626)
Si el terminal de entrada de zona no va a ser usado, deshabilitelo conectando el cable azul de zona con el
negro (COM) del teclado.
Deshabilitando las zonas de teclado (Teclados 629,633,639/640)
Si el terminal de entrada de zona no va a ser usado, deshabilitelo conectando una resistencia de 1KOhmio
entre los terminales "ZONE" (zona) y "COM" del teclado.
Reconocimiento de zonas de teclado
Si está usando un teclado LED, simplemente configure el Interruptor (jumper) de
selección de zona en la parte posterior del teclado:
Interruptor de selección de zona "Apagado" = Zona de teclado 1
Interruptor de selección de zona "Encendido" = Zona de teclado 2
Nota: Si el Interruptor de selección de zona es cambiado, el panel de control solo
reconocerá el cambio cuando este sea desconectado y conectado nuevamente.
Si se usa un teclado LCD con la opción ZTA deshabilitada, programe las definiciones del
teclado como se indica a continuación:
Teclado LCD Dirección 032; Tecla [2] "Apagada" = Zona de teclado 1
Teclado LCD Dirección 032; Tecla [2] "Encendida" = Zona de teclado 2
El panel de control mostrará zonas de teclado abiertas de la siguiente manera:
728 (ZTA deshabilitado) 728 (ZTA habilitado) 728 Express
Zona teclado 1 = Zona [5] Zona teclado 1 = Zona [9] Zona teclado 1 = Zona [5]
Zona teclado 2 = Zona [6] Zona teclado 2 = Zona [10] Zona teclado 2 = Zona [6]
Instalación
7
Una vez las zonas de teclado han sido definidas, Usted debe habilitar " Supervisión de zonas de teclado"
en el panel de control (ver secciones 7.13 y 7.14). Las figuras 8 a la 10 muestran instalaciones típicas de
entradas de zonas de teclado. Note que las zonas de teclado siempre usan una resistencia de final de
línea de 1KOhmio.
2.9 Conexión de terminales de entrada de zona sencilla
El hardware del sistema reconoce las siguientes conexiones de terminales de entrada de zona sencilla.
Para mayor información acerca de cómo programar las opciones mencionadas abajo, refiérase a Definición
de Zonas en la sección 7
.
Instalación
8
2.9.1 Contactos N.C.(normalmente cerrados) sin resistencia de final de línea
(RFL)
Si su instalación de seguridad no requiere
detección de sabotaje o de fallas de cableado,
conecte los elementos sensores y programe el
panel de control como se indica en la figura 11.
Esta configuración comunicará una zona
abierta o cerrada al panel de control y mostrará
las zonas abiertas en el teclado. No use
sensores con contactos normalmente abiertos
en esta configuración, ya que esto causaría
que el panel de control permaneciera en
alarma.
2.9.2 Contactos N.A (normalmente abiertos) y N.C(normalmente cerrados) con
resistencia de final de línea (UL/ULC)
Si su instalación de seguridad no requiere
detección de sabotaje o de fallas de
cableado pero algunos sensores usarán
contactos normalmente abiertos; conecte
todos los elementos de detección usando
una resistencia de final de línea de 1KOhmio
y programe el panel de control como se
indica en las figuras 12 y 13. Esta
configuración comunicará una zona abierta
o cerrada al panel de control, mostrando las
zonas abiertas en el teclado.
2.9.3 Contactos N.C, sin resistencia RFL y con reconocimiento de sabotaje
Si su instalación de seguridad requiere
reconocimiento de sabotaje, todos los
sensores deben usar contactos
normalmente cerrados. Conecte los
sensores y programe el panel como se
indica en la figura 14. Esta configuración
comunicará una zona abierta o cerrada al
panel de control, mostrando las zonas
abiertas en el teclado. El panel de control
también comunicará cualquier sabotaje
(corte de cable) detectado tal como se
describe en las Opciones de reconocimiento de sabotaje y falla de cableado (ver sección 10.7).
Instalación
9
2.9.4 2.9.4 Contactos N.C con resistencia RFL, con reconocimiento de sabotaje y
de falla de cableado (UL/ULC)
Si su instalación de seguridad requiere
reconocimiento de sabotaje (corte de cable)
y reconocimiento de falla de cableado (corto
circuito), todos los sensores deben usar
contactos normalmente cerrados. Conecte
los sensores y programe el panel como se
indica en la figura 15. Esta configuración
comunicará una zona abierta o cerrada al
panel de control mostrando las zonas
abiertas en el teclado. El panel de control
también comunicará cualquier sabotaje
detectado y/o fallas de cableado tal como se describe en las Opciones de reconocimiento de sabotaje
y falla de cableado (ver sección 10.7).
2.10 2.10 Conexión de Zona de tecnología avanzada (ZTA)
Esta opción no está disponible en el panel de control 728 Express
El habilitar la opción ZTA (ver sección 7.2) le permite instalar dos elementos sensores por cada terminal
de entrada, por lo tanto, dobla la capacidad de zonas del panel de control. La Zona de Tecnología
Avanzada, es una opción basada en software, no hay necesidad de módulos extra, simplemente instale
los sensores como se indica en las figuras 17 a 19. El panel de control reconocerá los elementos
instalados tal como se ve en la figura 16. Las zonas extra funcionan exactamente igual que cualquier otra
zona, mostrando la condición de cada zona en el teclado y mandando códigos de alarma separados por
cada zona. Para mayor información acerca de cómo programar las opciones mencionadas en las
siguientes secciones, refiérase a la Definición de zonas en la sección 7.
Instalación
10
2.10.1 Contactos N.C, sin resistencia RFL
Si su instalación de seguridad no requiere
de reconocimiento de sabotaje o de falla de
cableado pero está usando la opción ZTA,
conecte los sensores y programe el panel de
control como se indica en la figura 17. No
use sensores con contactos normalmente
abiertos pues esto ocasionará que el
sistema se mantenga en alarma. Esta
configuración comunicará la condición de
cada sensor al panel de control (ver figura
16), mostrando las zonas abiertas en el
teclado.
2.10.2 Contactos N.C, sin resistencia RFL y con reconocimiento de sabotaje
Si su instalación de seguridad requiere
reconocimiento de sabotaje y está usando
la opción ZTA, conecte los sensores y
programe el panel de control tal como se
indica en la figura 18. No use sensores
con contactos normalmente abiertos pues
esto causaría que la zona quedara
constantemente abierta. Esta
configuración comunicará la condición de
cada zona al panel de control (ver figura
16), mostrando las zonas abiertas en el
teclado. El panel de control también
comunicara cualquier sabotaje detectado
(corte de cable) tal como se describe en
las Opciones de reconocimiento de
sabotaje y falla de cableado (ver sección
10.7).
2.10.3 Contactos N.C, con resistencia RFL, con reconocimiento de sabotaje y de
falla de cableado (UL,ULC)
Si su sistema requiere de reconocimiento de
sabotaje (corte de cable) y falla de cableado (corto
circuito), conecte dos sensores a un terminal de
entrada con una resistencia RFL de 1KOhmio y
programe el panel de control como se indica en la
figura 19. No use sensores con contactos
normalmente abiertos pues esto causaría que la
zona permaneciera abierta. Esta configuración
comunicara la condición de cada zona al panel de
control (ver figura 16), mostrando las zonas
abiertas en el teclado. Cualquier sabotaje (corte)
y/o falla de cableado (corto circuito) detectados,
serán comunicados tal como describe en las
Opciones de reconocimiento de sabotaje y falla de
cableado (ver sección 10.7).
Instalación
11
2.11 Circuito de fuego
Si su instalación de seguridad requiere el uso de detectores de humo, defina la zona 3
como una zona de fuego "24 horas"; ver sección 7.5.
2.11.1 Instalación estándar
Conecte los detectores de humo a la zona 3 como se ve en la figura 20. Observe
que una zona de fuego debe usar una resistencia RFL de 1KOhmio. Si hay un corto
o si el detector de humo se activa, aun si el sistema esta armado o desarmado, el
panel de control generara una alarma. Si el circuito se "abre", el panel de control
enviara un reporte de: Falla en Circuito de Fuego a la central de monitoreo y la tecla
[11] se encenderá indicando la falla en el teclado.
2.11.2 Instalaciones UL/ULC
Para instalaciones UL/ULC, use un detector de cuatro cables y con
seguro (UL- Falcon modelo 5454, ULC - BRK Modelo 2412). Para
supervisar la alimentación eléctrica, instale un relé de fin de línea
(Modelo MR3). Conecte los detectores de humo y el relé como se indica
en la figura 21. Si el flujo eléctrico se interrumpe, el relé generará una
Falla de Fuego. (ver sección 7.5)
.
Para restablecer (quitar seguro) a los detectores de humo después de
una alarma, interrumpa momentáneamente la corriente de los
detectores. Para hacer esto verifique que el polo negativo (-) de los
detectores esté conectado a la salida PGM. Configure la salida PGM
como N.C (normalmente cerrada) y programe la salida PGM para que se
"abra" cada vez que dos teclas sean presionadas al mismo tiempo. Para
mayor información acerca de cómo programar la salida PGM vea la sección 9.
2.12 Conector de la salida serial
El conector serial de cuatro pines es usado para conectar elementos adicionales tales como el
comunicador 708DVACS, el módulo de impresión Esprint y el modulo expansor SRI - 18 para la
salida PGM. Para usar el conector, la salida PGM debe estar deshabilitada. Deshabilite la salida
PGM programando [2ND] [2ND] en las direcciones 039, 040 y 042. Para ver las especificaciones del
conector serial, refiérase a la sección 1.3.
Ejemplo: Para programar la salida PGM para restaurar los detectores de
humo cuando las teclas [BORRAR] y [ENTRAR] sean presionadas
simultáneamente:
Dirección 039 = [EXC] [2ND]
Dirección 040 = [5] [10]
Dirección 042 = [2ND] [6]
Dirección 056 = [10] [10] [4]
Instalación
12
Códigos de acceso
3.1 Código de instalador
Programación secuencial - Sección 00 Programación Hexadecimal (Direccional) - Direcciones 000-002
De fábrica: 728+ = 282828 / 728 Express + = 727272
El código de instalador es el único que le permite programar todos los parámetros del panel exceptuando
los códigos Maestro y de Usuario. Para programar cualquier opción en el panel de control Usted debe
ingresar en el modo de programación presionando la tecla [ENTRAR] seguida por el código de instalador.
El código de instalador contiene seis dígitos y cada dígito puede tener un valor de 0 a 9. Aunque el panel
de control puede aceptar códigos de cuatro dígitos, al programar el código de instalador, siempre ingrese
códigos de seis dígitos. Para cambiar el código de instalador presione:
[ENTRAR] Código de instalador + [10] [10] [10] + los primeros 2 dígitos + [10] [10] [1] + los
siguientes 2 dígitos + [10] [10] [2] + los 2 dígitos finales + [ENTRAR]
3.2 Código maestro y de usuario
Código maestro de fabrica: 474747
No se puede usar el código de instalador para programar el código maestro o de usuario. Solamente el
código maestro y de usuario 1 pueden programar estos códigos de acceso. (ver la sección 11.1)
3.3 Longitud del código de usuario
Programación por selección de opciones Dirección 088, Tecla [9]
De fabrica: Códigos de acceso de 6 dígitos
Al programar los códigos de usuario, estos pueden programarse de 4 o de 6 dígitos. Cuando la opción de
4 dígitos es seleccionada, un código de 4 dígitos le dará acceso al usuario. Usando la opción de 6 dígitos,
un código de 6 dígitos le dará acceso al usuario.
Tecla [9] "Apagada" = Códigos de acceso de 6 dígitos
Tecla [9] "Encendida" = Códigos de acceso de 4 dígitos
[ENTRAR] + Código de instalador + [10] [8] [8] + [9] Encendida / Apagada + [ENTRAR] dos
veces
3.4 Secuestro
Programación por selección de opciones Dirección 090, Tecla [10]
De fabrica: secuestro deshabilitado
Cuando un usuario es obligado a desarmar el sistema en contra de su voluntad o bajo amenaza, puede
ingresar el código del usuario # 48 en vez de su código habitual. Este código especial desarma el sistema
y envía una alarma silenciosa (alarma de secuestro) a la central de monitoreo
.
Tecla [10] "Apagada" = Secuestro deshabilitado
Tecla [10] "Encendida" = Secuestro habilitado
[ENTRAR] + Código de instalador + [10] [9] [10] + [10] Encendida / Apagada + [ENTRAR] dos
veces
3.5 Bloqueo de los parámetros de instalador
Programación decimal Dirección 058
De fabrica: Dirección vacía
Programe 147 en la dirección 058 para bloquear todos los parámetros programados. Por lo tanto, al
restaurar el hardware del sistema, los datos no se perderán (ver sección 10.12). Para remover el bloqueo,
ingrese cualquier valor diferente a 147
.
[ENTRAR] + Código de instalador + [10] [5] [8] + [1] [4] [7] + [ENTRAR]
Códigos de acceso
13
Métodos de programación
Los paneles de control 728 pueden programarse usando el teclado o el programa Espload para PC.
Recomendamos enfáticamente programar el panel de control con el programa Espload, ya que de esta
manera se simplifica el proceso y se reduce la posibilidad de errores a la hora de la programación. De
cualquier modo, es posible programar el panel de control manualmente por medio del teclado.
4.1 Programa Espload (PC)
Con el programa Espload (PC) usted puede programar el panel de control remotamente, vía módem, o
localmente usando el simulador de línea telefónica ADP-1.
El avanzado programa Espload, puede cargar y descargar información muy rápidamente y provee todo un
conjunto de útiles opciones. Entre ellas podemos mencionar su completo módulo de "monitoreo" con el
cual se puede observar toda la actividad del panel, un "calendario" para iniciar tareas programadas a
intervalos de tiempo definidos y un modo "por lotes" el cual realiza tareas pre-definidas seguidas de una
llamada del panel de control. Al usar el programa Espload, no hay limite al número de cuentas o
parámetros de panel que pueden ser creados y usted puede asignar miles de combinaciones de
programación a la salida PGM. El programa Espload puede convertirse al lenguaje que usted desee.
Contacte a su distribuidor local de Paradox para obtener su copia gratuita del programa Espload.
4.2 Teclado
Al programar, use la "Guía de Programación" (incluida), para tener una referencia de cuales direcciones
fueron programadas y cómo. Antes de comenzar a programar, le recomendamos leer las secciones 5 a 11
de este manual para tener un buen conocimiento del panel de control y de sus muchas opciones. Cuando
se programa con el teclado, ciertas direcciones se programan usando diversos métodos. Estos métodos
se describen en detalle a continuación. Cada sección del manual hará referencia al tipo adecuado de
método de programación.
4.2.1 Programación hexadecimal
(direccional)
Las direcciones 000 a 043 y 300 a 527
son programadas usando el método
direccional de programación. En este
modo usted puede ingresar cualquier
dígito hexadecimal de 0 a F, donde las
teclas [1]-[9] representan los dígitos 1
a 9 respectivamente; las otras teclas
representan los dígitos hexadecimales
A - F como se ve en la figura 22.
Para programar usando el método
direccional:
Métodos de programación
Loading...
