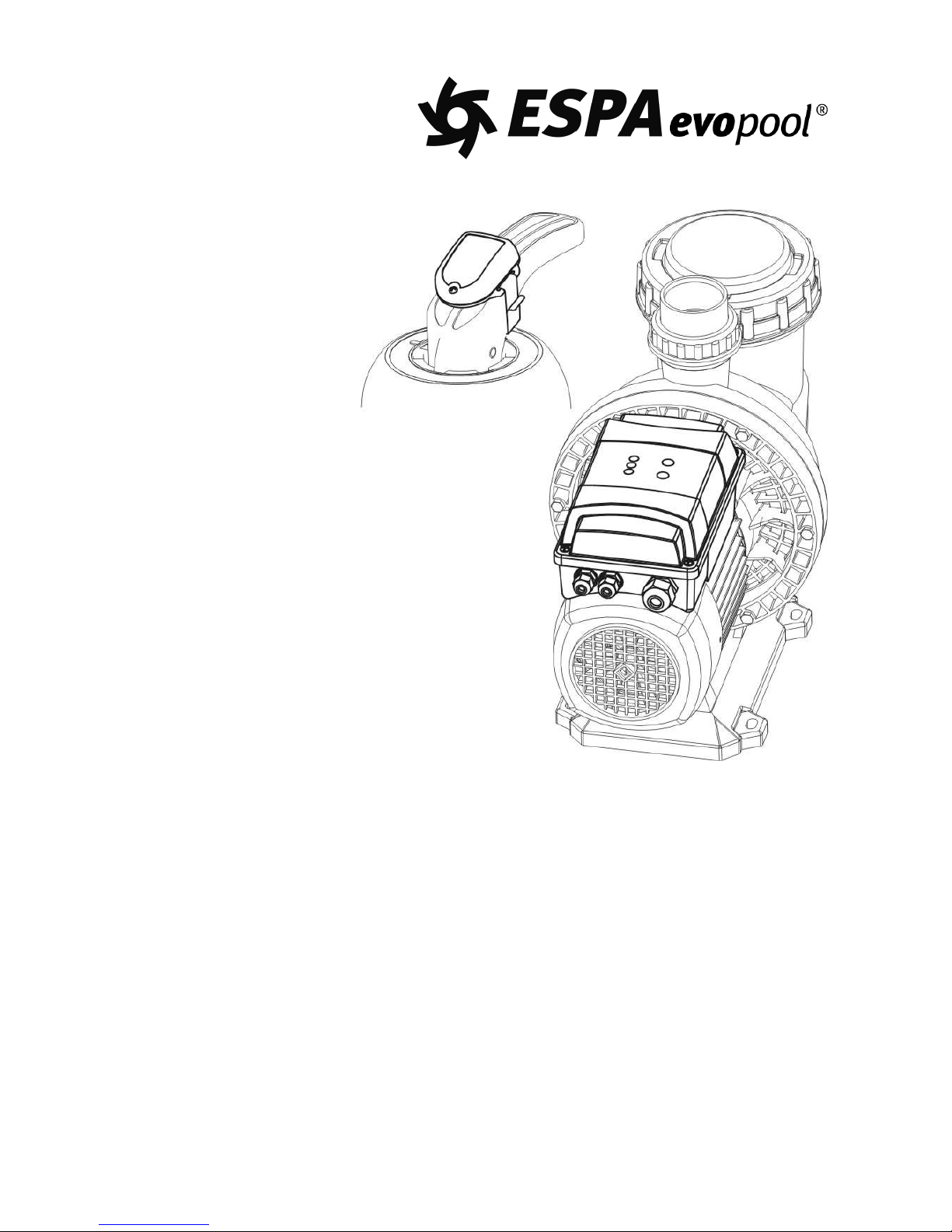

Page 1
SilenPlus
ControlSystem
ES Manual de instrucciones (instrucciones originales) ....... 3
EN Instruction manual (translation) ................................... 8
FR Manuel d'instructions (traduction) ............................... 13
DE Gebrauchsanweisung (Übersetzung) ............................. 18
IT Manuale d'istruzioni (traduzione) ................................. 23
Page 2
2
Page 3
3
MANUAL DE INSTRUCCIONES (ORIGINAL) ES
Instrucciones de seguridad y prevención de daños para las personas y equipos

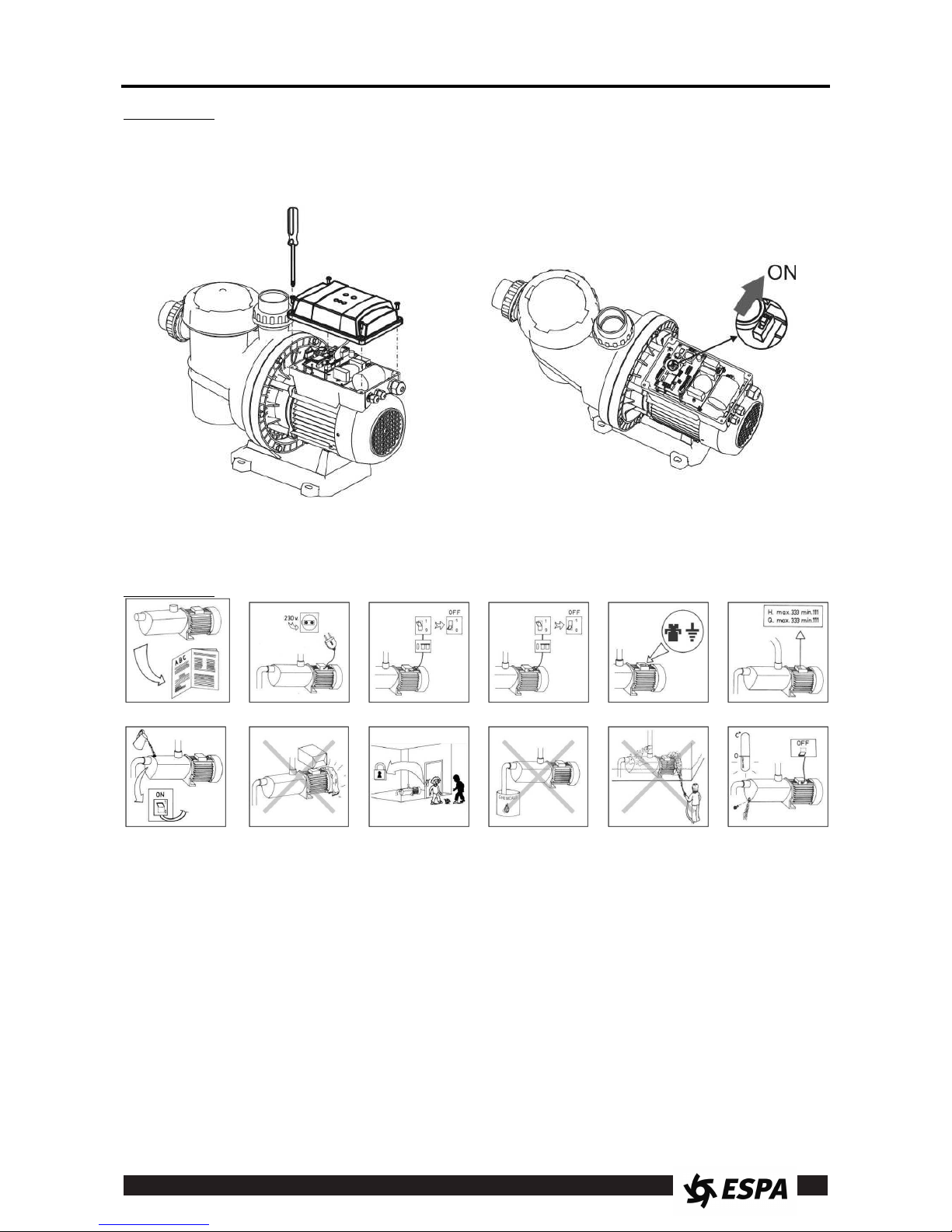

(Véase figura8)
A
Atención a los límites de empleo.
I
Este aparato pueden utilizarlo niños con edad de 8
años y superior y personas con capacidades físicas,
sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o
formación apropiadas respecto al uso del aparato de
una manera segura y comprenden los peligros que
implica.
Los niños no deben jugar con el aparato.
La limpieza y el mantenimiento a realizar por el usua-
rio no deben realizarlos los niños sin supervisión.
B
La tensión de la placa tiene que ser la misma que
la de la red.
C
Conecte el equipo a la red mediante un interrup-
tor omnipolar con una distancia de apertura de
los contactos de, al menos, 3 mm.
D
Como protección suplementaria de las sacudidas
eléctricas letales, instale un interruptor diferen
cial
de elevada sensibilidad (0,03 A).
E
Efectúe la toma a tierra de la unidad.
F
Utilice la bomba en el campo de prestaciones
indicado en la placa.
J
Atención a los líquidos y ambientes peligrosos.
G
Recuerde cebar la bomba.
K
Atención a las pérdidas accidentales.
No exponga la electrobomba a la intemperie.
H
Asegúrese que el motor pueda autoventilarse.
L
Atención a la formación de hielo.
Desconectar de la corriente antes de cualquier
intervención de mantenimiento.
Contenido
Advertencia para la seguridad de personas y cosas ....... 3
1. Generalidades .................................................... 3
2. Manipulación....................................................... 4
3. Instalación .......................................................... 4
4. Puesta en marcha .............................................. 4
5. Funcionamiento .................................................. 5
6. Configuración...................................................... 5
7. Programador horario incorporado ...................... 6
8. Mantenimiento .................................................... 6
9. Declaración de conformidad ............................... 6
10. Indicadores LED ................................................. 7
11. Ilustraciones...................................................... 28
Advertencia para la seguridad de personas y cosas
La siguiente simbología junto a un
párrafo indican la posibilidad de peligro como consecuencia de no respetar las prescripciones
correspondientes.
PELIGRO
riesgo de
electrocución
La no advertencia de esta
prescripción comporta un
riesgo de electrocución.
PELIGRO
La no advertencia de esta
prescripción comporta un
riesgo de daño a las personas o cosas.
ATENCIÓN
La no advertencia de esta
prescripción comporta un
riesgo de daños a la bomba
o a la instalación.
1. GENERALIDADES
Este manual es complementario del manual de
instalación de las bombas de piscina estándar.
Las instrucciones que facilitamos tienen por objeto
la correcta instalación y óptimo rendimiento de las
bombas para recirculación de agua en piscinas,
equipados con variador de frecuencia SilenPlus
®
y
sensor de posición de la válvula, ControlSystem®.
Lea estas instrucciones antes de realizar la
instalación.
Guárdelas para futuras consultas.
El adecuado seguimiento de las instruccio-
nes de instalación y uso, así como de los
esquemas de conexión eléctricos garantiza
el buen funcionamiento del equipo.
La omisión de las instrucciones de este manual puede derivar consecuencias de todo
tipo, acerca de las cuales declinamos cualquier responsabilidad.
1.1 Descripción del producto
Las bombas SilenPlus equipan motor eléctrico
estándar con variador de frecuencia integrado. Son
para conexión monofásica.
Disponen de emisor de radiofrecuencia para la
comunicación con el ControlSystem
®
y de enlace
Bluetooth® para control remoto mediante aplicaciones smartphone.
El sensor ControlSystem® es el detector de posición
para la válvula multipuerto de 6 vías de un filtro de
piscinas estándar. Está equipado con sensores
electrónicos para posicionamiento polar y control
del motor.
El funcionamiento conjunto de las bombas
SilenPlus y del ControlSystem permite el total
control de las funciones de la bomba con solo
maniobrar la válvula del filtro.
1.2 Funciones SilenPlus
SilenPlusSilenPlus
SilenPlus Evopool
EvopoolEvopool
Evopool
®
Filtration Plus:
Sistema que consigue una optimización
del filtrado para aumentar la eficiencia,
con el consiguiente ahorro de energía
eléctrica, a la vez que añade un ciclo
que incrementa la eficacia de la limpieza en superficie de la piscina.
EFICACIA: los ciclos de trabajo específicamente
Page 4
4
ES
desarrollados para la aplicación en piscinas consiguen una máxima eficacia.
AHORRO: un mínimo del 80% de ahorro en energía
eléctrica respecto a las bombas estándar, con el
consiguiente ahorro económico.
Backwash plus:
Sistema de contralavado que, gracias a
un ciclo desarrollado específicamente,
consigue aumentar la eficacia del pro-
ceso a la vez que acorta el tiempo de
limpieza, reduciendo drásticamente la cantidad de
agua consumida y consiguiendo un lavado eficaz.
EFICACIA: reducción del tiempo de contralavado y
aumento de la eficacia en la limpieza del filtro.
AHORRO: un mínimo del 25% de ahorro de agua
respecto a las bombas estándar.
2. MANIPULACIÓN
Se suministra en un embalaje adecuado para evitar su deterioro durante el transporte. Antes de
desembalar el producto revise que el envoltorio no
haya sufrido daños ni esté deformado.
Manipule el producto con cuidado y con las
herramientas adecuadas.
3. INSTALACIÓN
Estos equipos están concebidos para su uso en
interiores.
3.1. Instalación de la bomba.
ATENCION: Siga las instrucciones del manual de instalación de la bomba estándar.
3.2. Conexión eléctrica
La instalación eléctrica deberá disponer de
un sistema de separación múltiple con abertura de contactos 3 mm.
La protección del sistema se basará en un
interruptor diferencial (∆fn = 30 mA).
El equipo se suministra con cable de alimentación
con clavija.
No manipular el equipo.
3.3 Instalación del ControlSystem
ControlSystemControlSystem
ControlSystem

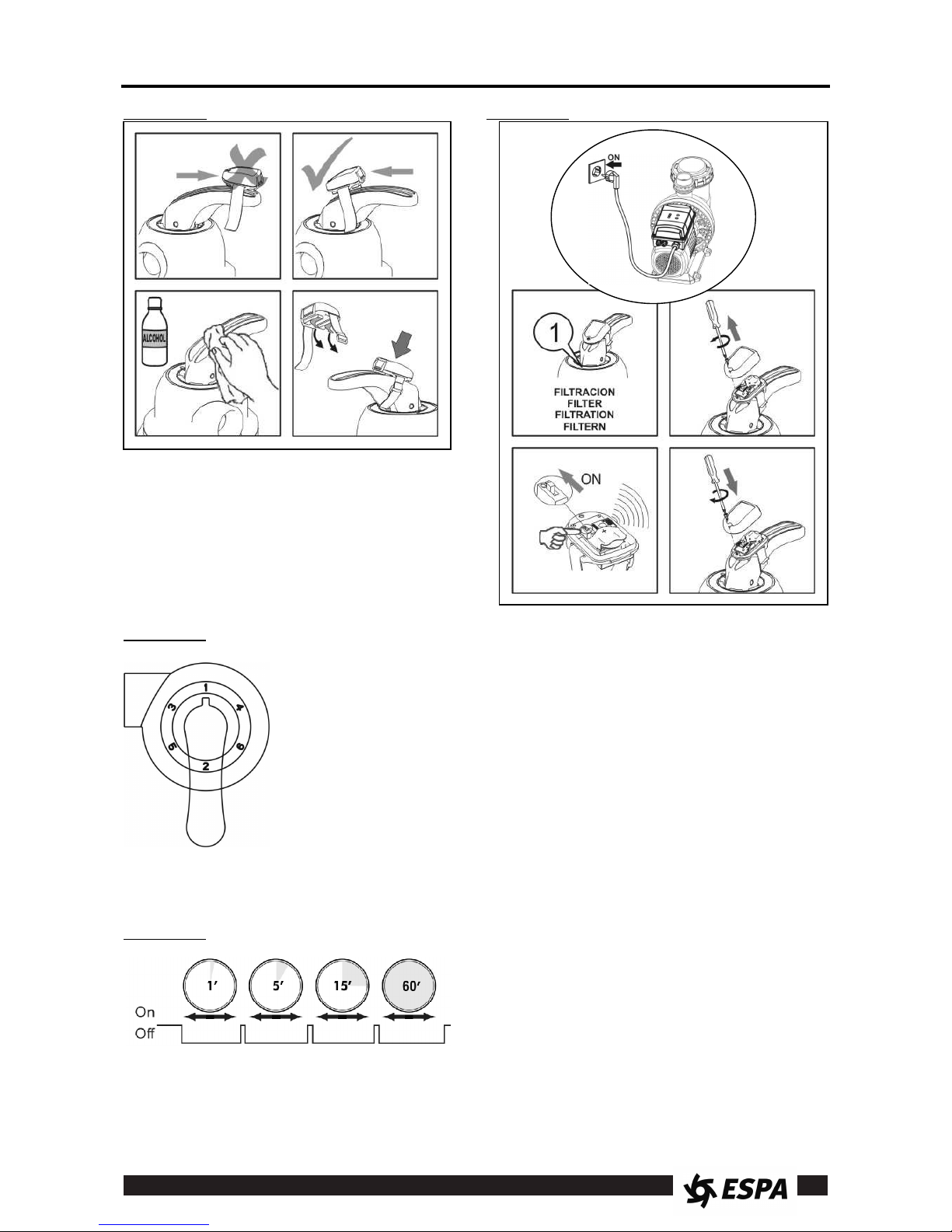

Montar el ControlSystem en el mando de la válvula
multipuerto del filtro. (Ver figura 1)
• Seleccionar una ubicación lo más cerca posible
del centro de giro.
• Limpiar la superficie con alcohol.
• Levantar la protección de los adhesivos y clavar
el ControlSystem en el sitio elegido.
• Asegurar el montaje tensando la cinta por deba-
jo del mando. Comprobar que quede bien fijado.
4. PUESTA EN MARCHA
4.1 Puesta en marcha del equipo.
Siga las instrucciones del manual de instalación de
la bomba para su correcta puesta en marcha.
4.2 Configuración inicial
En la primera puesta en marcha es necesario vincular SilenPlus con ControlSystem (Ver figura 2)
ATENCIÓN Es muy importante respetar el orden de las operaciones aquí descrito:
4.2.1 Puesta en marcha del Evopool
Conectar la bomba SilenPlus a la corriente.
El sistema se pondrá en marcha, un juego de luces
indica que se ha activado.
Si un ControlSystem no ha sido vinculado anterior-
mente, la bomba no se pondrá en marcha.
SilenPlus queda a la espera de crear vinculo. Los 3
LEDs parpadean conjuntamente.
4.2.2 Activación y calibración del ControlSystem
Para evitar que se agote la pila antes de la puesta
en marcha del equipo, el ControlSystem dispone de
un interruptor ON/OFF interno.
• Asegúrese de que la válvula esté en posición
1 = FILTRACIÓN.
• Levantar la tapa aflojando el tornillo. (Ver figura 1)
• Activar el ControlSystem actuando sobre el
mini-interruptor, desplazándolo a posición "ON".
• Volver a colocar la tapa y a fijar el tornillo. Par
de apriete: 0.2 Nm.
Al conectar la pila, ControlSystem emite un código
único para una vinculación sin interferencias. Un
parpadeo de los LEDs indica que la comunicación
ha sido correcta.
La posición de la válvula en este momento se calibra como posición de FILTRACIÓN.
La bomba se pondrá en marcha en modo Filtration Plus
Remoto. Se encenderá el LED correspondiente.
4.3 Sistema múltiple
En una instalación con diversos equipos, la puesta
en marcha de la SilenPlus y la activación del
ControlSystem se deberá hacer de forma ordenada.
Cada equipo se vincula mediante un código único
para evitar interferencias entre ellos.
Una SilenPlus, en modo espera, se vinculará al
primer ControlSystem que se active.
ATENCIÓN, activar el ControlSystem de la
válvula correspondiente al equipo en espera.
4.4 En ausencia de ControlSystem
Si no dispone de ControlSystem, o prefiere no usarlo, el sistema puede funcionar, con las mismas
prestaciones, de forma manual.
Prescindir de las operaciones de activación y calibración pasando a modo Manual después conectar
la SilenPlus.
Page 5
4.5 Cambio del ControlSystem
Si en un sistema ya vinculado
es necesario sustituir
el ControlSystem, será necesario
eliminar
de serie del antiguo antes de
vincular
Para ello, con la bomba SilenPlus
corriente, mantener pulsado el bot
ón
segundos.
Un parpadeo de LEDs indica que la op
ración se ha realizado con éxito.
El número de serie
anterior quedará eliminado y el
sistema entrará en modo "
espera de
Proceder como se indica en 4.2.2.
5. FUNCIONAMIENTO
5.1 Modo REMOTE
Es el modo de funcionamiento por defecto.
La bomba ejecuta la función más adecuada a la
posición de la válvula del filtro. (Ver figura 3).
• En posición FILTRADO: función
• En posición LAVADO: función
Backwash plus
•
En posición CERRADO: bomba p
•
En alguna de las otras posiciones: la bomba
funciona al 100% de su potencia.
• Al manipular el mando
de la válvula
se para automáticamente
para facilitar el mov
miento de la válvula.
•
En cualquier posición intermedia, la bomba se
mantiene parada.
Para cambiar de modo de funcionamiento, simpl
mente mueva la válvula a la posición deseada.
Para evitar funcionamientos indeseados, la
respuesta de la electrónica está retardada 1
segundo. El parpadeo del LED rojo indica
que la comunicación ha si
do efectiva.
Mueva la válvula con suavidad.
ATENCIÓN la configuración de la válvula debe re
ponder a las 6 posiciones estándar
según figura 3.
Para otras configuraciones de válvu
contacto con su servicio técnico.
5.2 Modo MANUAL
Pulsado la tecla M, SilenPlus
prescinde de la señal
del ControlSystem
y se ejecuta en alguna de las
funciones preestablecidas:
Se enciende el led MAN.
La bomba se pone en marcha a una velocidad fija,
programable. De forma estándar es a 2300 RPM
(40 Hz). Es el llamado Ciclo Mixto (
MISC. CYCLE
Al pulsar la tecla F se recorren,
secuencialmente,
las diversas funciones de la
SilenPlus
Entre cada función,
la bomba se detiene para pe
mitir el movimiento de la válvula u otras
operaciones.
La secuencia es:
1. Ciclo mixto (
MISC. CYCLE
).
2. Stop.
3. Filtration Plus.
4. Stop.
5. Backwash plus.
5
el número
el nuevo.
conectada a la
F durante 10
e-
vinculación".
Filtration Plus
arada.
, la bomba
i-
e-
s-
la, póngase en
).
.
r-
6. Stop.
7. Ciclo mixto...
La iluminación de los LED
s indica la función sele
cionada en cada momento
Al volver a pulsar M
se sale del modo Manual para
volver a Remote.
5.3
Fallo por falta de agua y reintentos.
En modo Filtration Plus
se monitoriza regularmente
el sistema para ve
rificar que la bomba no funcione
sin agua.
Si SilenPlus
detecta que la bomba funciona sin
agua, detiene el motor.
El sistema
intentará arrancar de
1', 5', 15' y 1 hora (Fig. 4)
. Si los reintentos no ti
nen éxito Evopool
quedará en fallo permanente.
Una secuencia de LED
s indica el estado del fallo.
(Ver apartado 7)
Para interrumpir el ciclo de reintentos o para rein
ciar del fallo pe
rmanente, pulsar la tecla
5.4 Estado del sistema
Espa pone a disposición de instalador
la aplicación EspaEvopool
estado del sistema e intera
cción con
Se debe disponer de un
con conectividad Bluetooth y tener instalada
la aplicación
EspaEvopool
www.espa.com
El cambio a modos
Manual/Remote
funciones son posibles mediante esta aplicación.
6. CONFIGURACIÓN
AVANZADA
Se pueden configurar las distintas velocidades para
ajustar las funciones a las características de la in
talación.
Se configurará
la función que se est
Para c
onfigurar una función, seleccionarla previ
mente, ya sea en Man
ual o
simultáneamente M + F
durante 5 segundos.
Todas las velocidades de la función seleccionada
se reinician a
ajustes de fábrica [= af]
Para aumentar o disminuir la velocidad pulsar M o F:
M = + 58 RPM (+
1 Hz)
F = - 58 RPM (-
1 Hz)
• Configuración de
Filtration Plus
Se configura la velocidad de filtración.
· Mínimo = 1600 RPM
(20 Hz),
· Máximo =
2900 RPM (50Hz)
• Configuración de
Backwash plus
Se configuran las velocidades máxima y mínima
manteniendo siempre un diferencial de 20
entre ellas
·
Mínimo = 1600/2320 RPM (20/40 Hz),
·
Máximo = 1740/2900 RPM (30/50 Hz)
•
Configuración de Ciclo Mixto (sólo Manual)
ES
c-
nuevo al cabo de
e-
i-
F.
es y usuarios
para monitorización del
SilenPlus.
dispositivo Android
, disponible en
y todas sus
s-
é ejecutando.
a-
en Remoto, y pulsar
.
[= af]
.
Hz
[= af]
Page 6
El ajuste de fábrica es
de 2320 RPM (40 Hz)
· Mínimo = 1600 RPM (20 Hz)
· Máximo = 2900 RPM (50Hz)
Si no se pulsan M o F durante 5 segundos se
dan los valores cambiados y se
desactiva
configuración.
Toda la configuración de
SilenPlus
efectuar, también,
mediante la aplicación
EspaEvopool.
7. PROGRAMADOR HORARIO IN
CORPORADO
La bomba SilenPlus
dispone de un reloj interno que
puede hacer la función de programador horario de
arranque y paro, substituyendo la necesidad de
programación externa.
Con esta función, SilenPlus
puede funcionar de
forma totalmente autónoma.
ATENCIÓN: la
programación y mantenimie
to del programador horario
sólo
través
de un dispositivo Android con conect
vidad Bluetooth y de
EspaEvopool, disponible en
www.espa.com
7.1 Activación del programado
r horario
PELIGRO. Riesgo de electrocución.
Nunca abrir la tapa de
SilenPlus
desconectado el suministro eléctrico dura
te, por lo menos, 5 minutos.
• Levantar la tapa del SilenPlus
tornillos. (Ver figura 5)
• Activar el Timer
actuando sobre el
mini-
interruptor, desplazándolo a posición "ON".
•
Volver a colocar la tapa y a fijar
Par de apriete: 0.5 Nm.
7.2 Programación horaria.
Vincular SilenPlus
con el dispositivo
diante Bluetoo
th siguiendo las indica
dispositivo.
Ejecutar la aplicación
EspaEvopool
indicaciones.
6
guar-
el modo
se puede
n-
es posible a
i-
la aplicación
.
sin haber
n-
aflojando los 4
los 4 tornillos.
externo me-
ciones del
y seguir sus
8. MANTENIMIENTO
ControlSystem:
Si ControlSystem
no se comunica con
puede ser necesario substituir
Proceder como en apartado 4.
La batería es
del tipo CR2450
SilenPlus:
Nuestros equipos
SilenPlus
mantenimiento.
Limpiar el equipo con un paño húmedo y sin
utilizar productos agresivos.
En épocas de heladas tenga la precaución
de vaciar las tuberías.
Si la
inactividad del equipo va a ser prolo
gada se recomienda desmontarlo y guardarlo
en un lugar seco y ventilado.
ATENClÓN: en caso de avería, la manipul
ción del equipo sólo puede ser efectuada por
un servicio técnico autorizado.
La Relación de Servicios
Técnicos Oficiales se e
cuentra en www.espa.com.
Llegado el momento de desechar el
no contiene ningún material tóxico ni contaminante.
Los componentes principales están debidamente
identificados para poder proceder a un desguace
selectivo.
9
. DECLARACIÓN DE CONFORMIDAD
Declaramos, bajo nuestra responsabilidad, que los
productos de este manual cumplen con las siguie
tes directivas comunitarias y normas técnicas:
-
Directiva 2004/108/CE (CEM)
· Normas EN 61000-6-
1 y EN 61000
- Directiva 2006/95/
CE (Baja Tensión)
· Norma EN 60730-
1 y EN 60730
Pere Tubert (Technical Manager)
ESPA 2025, SL
Ctra. de Mieres, s/n
–
Girona -
Spain
ES
SilenPlus
la batería.
2.
, de 1,5 V.
están exentos de
n-
a-
n-
producto, este
n-
-6-3
-2-6
17820 Banyoles
Spain
Page 7

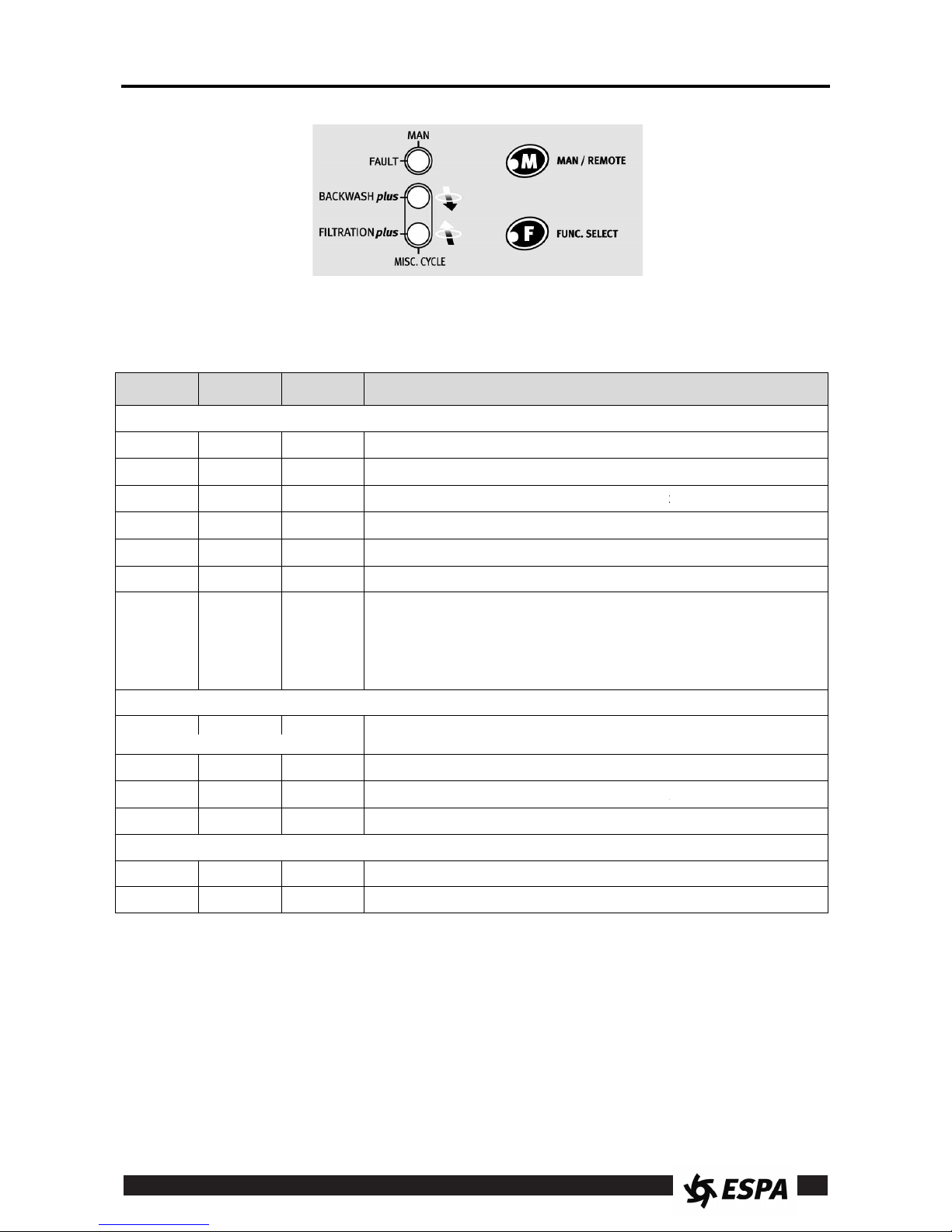

10. INDICADORES LEDs
Las posibles combinaciones de
LEDs
0 = Led OFF
1 = Led ON
2 = Led intermitente lento
3 = Led intermitente rápido
(flash)
MAN/
FAULT
BACKWASH
pppplus
luslus
lus
FILTRATION
pppplus
luslus
lus
0 0 1
0 1 0
0 1 1
1 0 1
1 1 0
1 1 1
2 0 0
3 3 3
(. . .c o nj u nt a m e n t e .. . )
3 0 1
3 1 0
3 1 1
2 1 2
2 1 1
7
y su significado son:
Estado del equipo
Funciones
Función Filtration Plus en modo Remote.
Función Backwash plus en modo Remote.
Función Ciclo Mixto en modo Remote.
Motor al 100%.
Función Filtration Plus en modo Manual.
Función Backwash plus en modo Manual.
Función Ciclo Mixto en modo Manual.
Modo "en espera". Equipo en tensión,
motor parado.
a) Válvula en posiciones intermedias o en
posición
b) Función Stop en modo Manual.
c) Posición OFF del Timer.
Configuración
Configuración inicial: en espera de vinculo con
Configuración de la velocidad de
Filtration Plus
Configuración de la velocidad de
Backwash plus
Configuración de la velocidad de Ciclo Mixto.
Errores
Error por falta de agua. Se reintenta el arranque.
Error falta de agua. Paro definitivo.
ES
6 en modo Remote.
ControlSystem
.
.
Page 8
8
INSTRUCTION MANUAL (Translation from the original Spanish) EN
Safety instructions for preventing injury and damage to people and property
(See figure 8)
A
Warning! Observe limitations of use.
I
This apparatus may be used by children 8 years
or older and persons with reduced physical, sensory or mental capacities, or lacking experience
and knowledge, if they are supervised or receive
adequate training on the safe use of the apparatus and understand the dangers.
Children should not be allowed to play with the
apparatus.
Children should not perform the ordinary cleaning and maintenance tasks without supervision.
B
The name plate voltage must be the same as the
mains voltage.
C
Connect the unit to the mains via an omnipolar
switch with at least a 3 mm opening between contacts.
D
Install a high-
sensitivity differential switch (0.03A)
as extra protection against lethal electric shocks.
E
Connect the unit to the ground.
F
Use unit
only within performance limits indicated
on the name plate.
J
Be careful with hazardous liquids and environments.
G
Remember to prime pump.
K
Caution! Look out for accidental leaks.
Do not expose pump to bad weather.
H
Check for motor self-ventilation.
L
Caution! Avoid icing.
Cut out power supply before servicing pump.
Contents
Warning for the safety of people and property ........ 8
1. General points .................................................... 8
2. Handling .............................................................. 9
3. Installation .......................................................... 9
4. Start-up ............................................................... 9
5. Operation .......................................................... 10
6. Configuration .................................................... 10
7. Built-in timer ...................................................... 11
8. Maintenance ..................................................... 11
9. Declaration of compliance ................................ 11
10. LED indicators .................................................. 12
11. Illustrations........................................................ 28
Warning for the safety of people and property
The following symbol beside a paragraph indicates the possibility of danger as a result
of not following the corresponding instructions.
DANGER
electrocution risk
Not following this instruction
leads to a risk of electrocution.
DANGER
Not following this instruction
leads to a risk of injury to
people or damage to property.
WARNING
Not following this instruction
leads to a risk of damage to
the pump or the installation.
1. GENERAL POINTS
This manual is complementary to the standard installation manual for the swimming pool pumps.
The instructions we provide are intended to ensure
the proper installation and optimum performance of
swimming pool water circulation pumps equipped
with SilenPlus
®
frequency inverter and
ControlSystem® valve position sensor.
Read these instructions before installing.
Keep them for future reference.
Following the installation and usage instruc-
tions and the electrical connection diagrams
correctly ensures that the equipment will
work properly.
Ignoring any of the instructions in this manual
can lead to all kinds of consequences for
which we accept no responsibility.
1.1 Product description
SilenPlus pumps equip a standard electric motor
with a built-in frequency inverter. They are designed
for a single phase connection.
They have a radio-frequency transmitter to communicate with the ControlSystem
®
and a Bluetooth®
connection for remote control using smartphone
applications.
The ControlSystem® sensor is the position detector
for a standard swimming pool filter 6-way multiport
valve. It is equipped with electronic sensors for polar positioning and to control the motor.
The joint working of SilenPlus pumps and the
ControlSystem enables full control of the pump
functions just by operating the filter valve.
1.2 SilenPlus Evopool® functions
Filtration Plus:
System which achieves filtration optimisation to increase efficiency, with the
resulting electricity saving, while adding a cycle to increase the effective-
ness of pool surface cleaning.
EFFECTIVENESS: work cycles specially developed
for use in pools achieve maximum effectiveness.
SAVINGS: a minimum of 80% electricity savings
Page 9
9
EN
over standard pumps, with the resulting cost savings.
Backwash plus:
Backwash system which, thanks to a
specially developed cycle, increases
process efficiency while shortening
cleaning time, drastically reducing the
amount of water used for efficient cleaning.
EFFECTIVENESS: reduction of backwash time and
improved filter-cleaning efficiency.
SAVINGS: a minimum of 25% water savings over
standard pumps.
2. HANDLING
It is supplied in suitable packaging to prevent it deteriorating during transport. Before unpacking the
product, check that the packaging has not suffered
damage or is misshapen.
Handle the product carefully, with the right
tools.
3. INSTALLATION
This equipment is designed for use indoors.
3.1. Pump installation.
WARNING: Follow the installation manual instructions for the standard pump.
3.2. Electrical connection
The electrical installation must have a multiple separation system with a 3 mm contact
opening.
The system’s protection will be based on a
differential switch (∆fn = 30 mA).
The equipment is supplied with a power cable with
plug.
Do not handle the equipment.
3.3 ControlSystem
ControlSystemControlSystem
ControlSystem installation
Fit the ControlSystem to the multiport filter valve
control. (See figure 1)
• Select a location as near as possible to the turning centre.
• Clean the surface with alcohol.
• Lift the protective stickers and plug the
ControlSystem into the chosen place.
• Secure the assembly by tightening the tape underneath the control. Check that it is fixed
properly.
4. START-UP
4.1 Starting up the equipment.
Follow the installation manual instructions for the
pump to start it up properly.
4.2. Initial configuration
The first time you start it up you need to link
SilenPlus with ControlSystem (See figure 2)
WARNING It is very important to follow the
order of the operations described here:
4.2.1 Starting up the Evopool
Connect the SilenPlus pump to the power supply.
The system will start up and a set of lights indicates
that it has been activated.
If a ControlSystem has not already been linked to it,
the pump will not start up.
SilenPlus is on standby waiting for the link to be
established. The 3 LEDs flash together.
4.2.2 Activating and calibrating the ControlSystem
To prevent the battery running out before the
equipment is started up, the ControlSystem has an
internal ON/OFF switch.
• Make sure the valve is in position
1 = FILTRATION.
• Lift the cover, loosening the screw. (See figure 1)
• Activate the ControlSystem by moving the mini-
switch to the "ON” position.
• Replace the cover and fix it with the screw.
Torque: 0.2 Nm.
When the battery is connected, ControlSystem
transmits a unique code for an interference-free link.
Flashing LEDs indicate that proper communication
has been achieved.
The position of the valve at this point is calibrated
as the FILTRATION position.
The pump will start up in Remote FiltrationPlus
mode. The corresponding LED will come on.
4.3 Multiple system
In an installation with several pieces of equipment,
SilenPlus must be started up and the ControlSystem
activated in order.
Each piece of equipment is linked using a unique
code to prevent interference between them.
A SilenPlus in standby mode will be linked to the
first ControlSystem activated.
WARNING: activate the ControlSystem of the
valve for the equipment on standby.
4.4 In the absence of ControlSystem
If you do not have ControlSystem or prefer not to
use it, the system can work just as well manually.
Ignore the activation and calibration operations,
switch to Manual mode and then connect the
SilenPlus.
Page 10
4.5 Changing the ControlSystem
If it is necessary to replace the
ControlSystem
system that is already linked, you will need to d
lete the old serial number before linking the new
one.
To do this, with the SilenPlus
pump connected to
the power supply, keep the F
button
for 10 seconds. Flashing LEDs indicate that the
operation has been carried out correctly.
The previous serial number will be deleted and the
system will go into “link standby” mode. Proceed as
indicated in 4.2.2.
5. OPERATION
5.1 REMOTE mode
This is the default operating mode.
The pump carries out the most appropriate function
considering the position of the filter valve. (See
figure 3)
• In FILTRATION position:
Filtration Plus
• In BACKWASH position:
Backwash
• In CLOSED po
sition: pump stopped.
•
In any of the other positions: the pump operates
at 100% power.
•
When you operate the valve control, the pump
stops automatically to make the valve movement
easier.
•
In any intermediate position, the pump remains
stopped.
To change the
working mode, simply move the
valve to the desired position.
To prevent accidental operation, the ele
tronic response is delayed by 1 second. The
flashing red LED indicates that proper co
munication has been achieved.
Move the valve gently.
WARNING:
the valve configuration must corr
spond to the 6 standard positions, according to
figure 3.
For other valve configurations, contact your techn
cal service.
5.2 MANUAL mode
When you press the M, key
SilenPlus
ControlSystem
signal and runs one of the preset
functions:
The MAN LED comes on.
The pump starts up at a fixed, programmable speed.
The standard setting is 2,300 RPM (40 Hz). This is
what is known as the MIXED CYCLE (MISC.
CYCLE).
If you press the F
key, it runs throug
SilenPlus functions in sequence.
Between each function, the pump stops to allow
valve movement or other operations.
10
in a
e-
pressed down
function
Plus function
c-
m-
e-
i-
ignores the
h the various
The sequence is:
1.
Mixed cycle (MISC. CYCLE).
2. Stop.
3. Filtration Plus.
4. Stop.
5. Backwash plus.
6. Stop.
7. Mixed cycle...
The lit LEDs
indicates the function selected at all
times.
When you press the M
button again, you leave
Manual mode to go back to Remote.
5.3 No water fault and retries.
In Filtration Plus
mode, the system is regularly
moni
tored to check that the pump is not operating
without water.
If SilenPlus
detects the pump is working without
water it stops the motor.
The system will attempt to start up again after 1', 5',
15' and 1 hour (Fig. 4). If t
he retries fail,
remain in permanent fault mode.
An LED sequence indicates the fault status. (See
figure 7)
To interrupt the retry cycle or to restart from perm
nent fault mode, press the
F
5.4 System status
Espa offers installers and u
application for monitoring the system status and
interacting with SilenPlus.
You need to have an Android device with
Bluetooth connectivity and
app available from
www.espa.com
With this app, it is possible to switch between
ual/Remote
modes and use all functions.
6. ADVANCED CONFIGURATION
Different speeds can be set to adjust the functions
to the characteristics of the installation.
The function being run will be configured.
To configure a function, first select it, either in Ma
ual or Remote mode, and at the same time press
+ F for 5 seconds.
All the speeds of the selected function will return to
the factory settings [= fs]
To increase or decrease the speed, press M or F:
M = + 58 RPM (+
1 Hz)
F = - 58 RPM (-
1 Hz)
• Configuring
Filtration Plus
The filtration speed is set.
· Minimum = 1,600 RPM (20 Hz), [= fs]
· Maximum = 2,900 RPM (50 Hz), [= fs]
EN
Evopool will
a-
key.
sers the EspaEvopool
the EspaEvopool
Man-
n-
M
.
Page 11
• Configuring Backwash plus.
The maximum and minimum speeds are set, a
ways
maintaining a differential of 20 Hz between
them
·
Minimum = 1,600/2,320 RPM (20/40 Hz), [= fs]
·
Maximum = 1,740/2,900 RPM (30/50 Hz)
•
Configuring the Mixed Cycle (Manual only)
The factory setting is 2,320 RPM (40 Hz)
· Minimum = 1,600 RPM (20 Hz)
· Maximum =
2,900 RPM (50 Hz), [= fs]
If M and F are not pressed for 5 seconds the new
values are stored and the configuration mode is
deactivated.
SilenPlus
can also be entirely configured u
ing the EspaEvopool
application.
7. BUILT-IN TIMER
The SilenPlus pump has
an internal clock that can
operate as a start and stop timer, making external
programming unnecessary.
With this function, SilenPlus
can operate entirely
independently.
WARNING: the programming and maint
nance of the timer is only possible using an
Andro
id device with Bluetooth connectivity
and the EspaEvopool
app, available from
www.espa.com
7.1 Activating the timer.
DANGER.Electrocution risk.
Never open the SilenPlus
cover without tur
ing the power supply off at
before hand.
• Lift the SilenPlus
cover by loosening the 4
screws. (See figure 5)
•
Activate the Timer using the mini
it to the “ON” position.
•
Replace the cover and fix it with the 4 screws.
Torque: 0.5 Nm.
7.2. Time setting.
Link SilenPlus
with the external device using Blu
tooth, following the instructions on the device.
Run the EspaEvopool
app and follow its indications.
11
l-
s-
e-
n-
least 5 minutes
-switch, moving
e-
8. MAINTENANCE
ControlSystem:
If ControlSystem
is not communicating with
SilenPlus
it may be necessary to
Proceed as in section 4.2.
It is a 1.5 V, CR2450 type battery.
SilenPlus:
Our SilenPlus
equipment is maintenance free.
Clean the equipment with a damp cloth and without
using aggressive products.
In freezing weather, take the pr
emptying the pipes.
If the equipment is going to be inactive for a
long time, you are recommended to disma
tle it and keep it in a dry, well
WARNING: in case of a breakdown, the
equipment must only be touched by an
authorised
service technician.
The list of official technical services can be found at
www.espa.com.
When the time comes to throw the product away, it
does not contain any toxic or polluting material. The
main components are duly identified so you can
dispose of them
selectively.
9. DECLARATION OF COMPLIANCE
We declare, under our own responsibility, that the
products in this manual meet the following Comm
nity directives and technical regulations:
-
Directive 2004/108/EC (EMC)
· Regulations EN 61000-
6
-
Directive 2006/95/EC (Low Voltage)
· Regulation EN 60730-
1 and EN 60730
Pere Tubert (Technical Manager)
ESPA 2025, SL
Ctra.deMieres, s/n
–
Girona -
Spain
EN
replace the battery.
ecaution of
n-
-ventilated place.
u-
-1 and EN 61000-6-3
-2-6
17820 Banyoles
Spain
Page 12
10. LED INDICATORS
The possible LED
combinations and their meanings are:
0 = LED OFF
1 = LED ON
2 = LED flashing slowly
3 = LED flashing quickly
MAN/
FAULT
BACKWASH
plus
plusplus
plus
FILTRATION
pppplus
luslus
lus
0 0 1
0 1 0
0 1 1
1 0 1
1 1 0
1 1 1
2 0 0
3 3 3
(. . .t o ge t he r .. . )
3 0 1
3 1 0
3 1 1
2 1 2
2 1 1
12
Equipment status
Functions
Filtration Plus function in Remote mode.
Backwash plus function in Remote mode.
Mixed Cycle function in Remote mode. Motor at 100%.
Filtration Plus function in Manual mode.
Backwash plus function in Manual mode.
Mixed Cycle function in Manual mode.
“Standby" mode. The equipment has
power, motor stopped.
a) Valve in intermediate positions or position 6 in Remote mode.
b) Stop function in Manual mode.
c) Timer OFF position.
Configuration
Initial configuration: standing by for link with
ControlSystem
Filtration Plus speed setting.
Backwash plus speed setting.
Mixed Cycle speed setting.
Errors
No water error. Start-up retry attempted.
No water error. Full shut-down.
EN
Page 13
13
MANUEL D’INSTRUCTIONS (Traduction de l'original en espagnol) FR
Consignes de sécurité et prévention des dommages aux personnes et aux appareils
(Se reporter à la figure 8)
A
Attention aux limitations d’utilisation.
cités physiques, sensorielles ou mentales réduites,
ou qui manquent d'expérience et de
connaissance, dès lors que ces personnes
sont
supervisées lors de l'usage de l'appareil ou
qu'elles ont reçu la formation adéquate pour une
utilisation sécurisée et qu'elles comprennent les
risques existants.
Les enfants ne doivent pas jouer avec l'appareil.
Les tâches de nettoyage et d'entretien que l'utili-
sateur doit effectuer ne doivent pas être réalisées
par des enfants sans surveillance
B
La tension indiquée sur la plaque doit être identique à celle du secteur.
C
Connecter le groupe au secteur par
l’intermédiaire d’un interrupteur
omnipolaire avec
une distance d’ouverture des contacts d’au moins
3 mm.
D
Comme protection supplémentaire contre les
décharges électriques mortelles, installer un interrupteur différentiel à haute sensibilité (0,03 A).
E
Effectuer la mise à la terre du groupe.
F
Utiliser le groupe en respectant les limites de
performances indiquées sur la plaque.
J
Attention aux liquides et aux milieux dangereux.
G
Ne pas oublier d’amorcer la pompe.
K
Attention aux fuites accidentelles.
Ne pas exposer la pompe aux intempéries.
H
Contrôler que le moteur peut s’autoventiler.
L
Attention à la formation de glace.
Couper l’alimentation électrique de
l’électropompe avant toute intervention
d’entretien.
I
Cet appareil peut être utilisé par des enfants de 8
ans et plus, ainsi que des personnes aux capa-
Table des matières
Avertissements relatifs à la sécurité des personnes
et des biens ............................................................ 13
1. Généralités ....................................................... 13
2. Manipulation ..................................................... 14
3. Installation ......................................................... 14
4. Mise en marche ................................................ 14
5. Fonctionnement ................................................ 15
6. Configuration .................................................... 15
7. Programmateur horaire intégré ........................ 16
8. Maintenance ..................................................... 16
9. Déclaration de conformité ................................. 16
10. Voyants LED ..................................................... 17
11. Illustrations........................................................ 28
Avertissements relatifs à la sécurité des personnes et des biens
Le symbole suivant devant un paragraphe indique l'existence d'un risque lié au nonrespect des prescriptions correspondantes.
DANGER
Risque
d'électrocution
Si cet avertissement n'est
pas pris en compte, il existe
un risque d'électrocution.
DANGER
Si cet avertissement n'est
pas pris en compte, il existe
un risque de dommages aux
personnes et aux biens.
ATTENTION
Si cet avertissement n'est
pas pris en compte, il existe
un risque de dommages sur
la pompe ou l'installation.
1. GÉNÉRALITÉS
Ce manuel complète le manuel d'installation des pompes de
piscine standard.
Les instructions que nous fournissons visent à garantir la
bonne installation et le rendement optimal dans les piscines
des pompes de filtration d'eau équipées d'un variateur de
fréquence
SilenPlus® et d'un capteur de position de la vanne,
ControlSystem®.
Lisez attentivement ces instructions avant de procéder à l'installation.
Conservez-les pour pouvoir vous y reporter ultérieurement.
Suivre attentivement les instructions d'installation et
d'utilisation ainsi que les schémas de branchement
électrique permet de garantir le bon fonctionnement
de l'équipement.
Ne pas tenir compte des instructions de ce manuel
pourrait provoquer des conséquences de tout genre,
pour lesquelles nous déclinons toute responsabilité.
1.1 Description du produit
Les pompes
SilenPlus
sont équipées d'un moteur électrique
standard intégrant un variateur de fréquence. Leur alimentation est de type monophasée.
Elles sont munies d'un émetteur à radiofréquence pour la
communication avec le
ControlSystem® et de liaison
Bluetooth® pour la commande à distance depuis des
applications pour smartphone.
Le capteur
ControlSystem® est le détecteur de position pour
la vanne multiport à 6 voies d'un filtre de piscine standard. Il
est équipé de capteurs électroniques pour le positionnement
polaire et la commande du moteur.
Le fonctionnement conjoint des pompes
SilenPlus
et du
ControlSystem
permet de contrôler toutes les fonctions de la
pompe en manœuvrant simplement la vanne du filtre.
1.2 Fonctions
SilenPlus E
SilenPlus ESilenPlus E
SilenPlus Evopool
vopoolvopool
vopool
®
Filtration Plus
:
Système d'optimisation du filtrage. Il permet
d'augmenter l'efficacité de la pompe et de
faire des économies d'énergie électrique,
Page 14
14
FR
tout en ajoutant un cycle qui augmente l'efficacité du
nettoyage en surface de la piscine.
EFFICACITÉ : les cycles de travail spécialement conçus
pour l'application sur des piscines garantissent une efficacité optimale.
ÉCONOMIES : des économies d'énergie électrique d'au
moins 80 % par rapport aux pompes standards, entraînant une réduction des coûts.
Backwash plus
:
Le cycle spécialement développé du système de contre-lavage permet d'augmenter
l'efficacité du processus : il écourte la durée
de nettoyage et réduit donc considérable-
ment la quantité d'eau en assurant un lavage efficace.
EFFICACITÉ : réduction de la durée de contre-lavage et
augmentation de l'efficacité du nettoyage du filtre.
ÉCONOMIES : économies d'eau d'au moins 25 % par
rapport aux pompes standards.
2. MANIPULATION
La pompe est livrée dans un emballage adapté
pour la protéger durant le transport. Avant de déballer le produit, vérifiez que l'emballage n'a pas été
endommagé ou déformé.
Manipulez le produit soigneusement et avec
les outils adaptés.
3. INSTALLATION
Ces appareils sont conçus pour l'usage en intérieur.
3.1. Installation de la pompe
ATTENTION : Suivez les instructions du manuel d'installation de la pompe standard.
3.2. Branchement électrique
L'installation électrique devra disposer d'un
système de séparation multiple avec une ouverture de contacts 3 mm.
La protection du système reposera sur un interrupteur différentiel (∆fn = 30 mA).
L'appareil est fourni avec un câble d'alimentation
muni d'une fiche de branchement.
Ne pas manipuler l'appareil.
3.3 Installation du ControlSystem
ControlSystemControlSystem
ControlSystem
Monter le ControlSystem dans la commande de la
vanne multiport du filtre. (Voir figure 1)
• Sélectionner un emplacement le plus proche
possible du centre de rotation.
• Nettoyer la surface avec de l'alcool.
• Soulever les caches de protection des adhésifs et
fixer le ControlSystem dans l'emplacement choisi.
• Fixer le montage en tendant le ruban sous la
commande. Vérifier que l'ensemble est bien fixé.
4. MISE EN MARCHE
4.1 Mise en marche de l'équipement
Pour une bonne mise en marche de la pompe, sui-
vez les instructions du manuel d'installation.
4.2 Configuration initiale
Lors de la première mise en marche, il est
nécessaire de relier les systèmes SilenPlus et
ControlSystem (Voir figure 2)
ATTENTION Il est très important de respecter l'ordre des opérations suivant :
4.2.1 Mise en marche de l'Evopool
Brancher la pompe SilenPlus sur le courant.
Le système s'allume, un jeu de lumières indique
qu'il a été activé.
Si aucun ControlSystem n'a été relié auparavant, la
pompe ne démarre pas.
SilenPlus attend de créer un lien. Les 3 LED cligno-
tent en même temps.
4.2.2 Activation et calibrage du ControlSystem
Pour éviter que la pile ne se décharge avant la
mise en marche de l'appareil, le ControlSystem
dispose d'un interrupteur ON/OFF interne.
• S'assurer que la vanne est en position
1 = FILTRATION.
• Soulever le couvercle. Pour cela desserrez la vis.
(Voir figure 1)
• Activer le ControlSystem en plaçant le mini-
rupteur sur la position « ON ».
• Reposer le couvercle et serrer la vis. Couple de
serrage : 0,2 Nm.
Lorsque la pile est connectée, le ControlSystem
émet un code unique permettant une liaison sans
interférences. Les voyants LED clignotent pour
indiquer que la communication est correcte.
À ce moment, la position de la vanne est calibrée
comme position de FILTRATION.
La pompe se met en marche en mode Filtration
Plus Remote. La LED correspondante s'allume.
4.3 Système multiple
Dans une installation munie de plusieurs appareils,
la mise en marche de la SilenPlus et l'activation du
ControlSystem doit être effectuées suivant un
certain ordre.
Chaque appareil est relié à l'aide d'un code unique
pour éviter les interférences entre les appareils.
Une pompe SilenPlus en mode attente sera reliée
au premier ControlSystem activé.
ATTENTION, activer le ControlSystem de la
vanne correspondant à l'appareil en attente.
4.4 En l'absence de ControlSystem
Si vous ne disposez pas de ControlSystem, ou que
vous préférez ne pas l'utiliser, le fonctionnement
manuel du système offre les mêmes performances.
Ignorez les opérations d'activation et de calibrage
en passant au mode Manuel après avoir branché la
pompe SilenPlus.
Page 15
4.5 Changement de ControlSystem
Si le ControlSystem
doit être changé dans un
système déjà relié, il faut éliminer le numéro de
série de l'ancien système avant de relier le nouveau.
Pour cela, brancher la pompe
SilenPlus
rant puis appuyer sur le bouton
10
secondes. Le clignotement des LED indique que
l'opération a été effectuée avec succès.
Le numéro de série précédent est éliminé et le sy
tème passe au mode «
attente de liaison
Procéder comme indiqué au point 4.2.2.
5. FONCTIONNEMENT
5.1 Mode REMOTE
C'est le mode de fonctionnement par défaut.
La pompe exécute la fonction la mieux adaptée à la
position de la vanne du filtre. (Voir figure
• En position FILTRAGE
: fonction
• En position LAVAGE : fonction
Backwash plus
• En position FERMÉ :
pompe à l'arrêt.
• Dans toute autre position
: la pompe fonctionne
à 100 % de sa puissance.
•
Lorsque la commande de la vanne est manip
lée, la pompe s'arrête automatiquement pour
faciliter le mouvement de la vanne.
•
Dans toute position intermédiaire, la pompe
maintenue à l'arrêt.
Pour changer de mode de fonctionnement, il vous
suffit de déplacer la vanne dans la position souhaitée.
Pour éviter tout fonctionnement non désiré,
le temps de réponse du système électr
nique est retardé d'1
clign
otement de la LED rouge indique l'eff
cacité de la communication.
Déplacer doucement la vanne.
ATTENTION, la configuration de la vanne doit r
pondre aux 6 positions standard conformément à la
figure 3.
Pour les autres configurations de vanne, veuillez
contacter le service technique.
5.2 Mode MANUAL
En cliquant sur la touche M
, la pompe
ignore le signal du ControlSystem
et exécute l'une
des fonctions préétablies:
La LED MAN s'allume.
La pompe se met en marche à une vitesse fixe,
programmable. Par
défaut, elle est établie à
2 300 TR/MIN (40
Hz). C'est ce qu'on appelle le
Cycle Mixte (MISC. CYCLE).
En appuyant sur la touche F
, on peut faire défiler,
de manière séquentielle, les différentes fonctions
de la pompe SilenPlus.
Entre chaque fonction, la po
mpe s'arrête pour pe
mettre le mouvement de la vanne ou d'autres
opérations.
15
sur le couF pendant
s-
».
3).
Filtration Plus
u-
est
o-
seconde. Le
i-
é-
SilenPlus
r-
La séquence est la suivante
1.
Cycle mixte (MISC. CYCLE).
2. Stop.
3. Filtration Plus.
4. Stop.
5. Backwash plus.
6. Stop.
7. Cycle mixte...
L'éclairage des LED indique la fonction sélectio
née à tout moment
En rappuyant sur M
, on quitte le mode Manual pour
retourner au mode Remote.
5.3 Défaillance par manque d'eau et nouvelles
tentatives
En mode
Filtration Plus
régulièrement que la pompe ne tourne pas sans
eau.
Si le système SilenPlus
détecte que la pompe fon
tionne à vide, il arrête le moteur.
Le système réessayera de démarrer après 1
5 min, 15 min et 1
heure (Fig. 4). Si les nouvelles
tentatives échouent, Evopool restera en défaillance
permanente.
Une séquence de LED ind
(Voir section 7)
Pour interrompre le cycle des nouvelles tentatives
ou réinitialiser après une défaillance permanente,
appuyer sur la touche F.
5.4 État du système
Espa met à disposition des installateurs et des
usagers l'application
EspaEvopool
sion de l'état du système et l'interaction avec le
SilenPlus.
Pour cela, il faut se munir d'un dispositif A
droid avec fonction Bluetooth et installer
l'application
EspaEvopool
site www.espa.com
Le passage aux modes
Manual/Remote
les fonctions sont disponibles depuis cette applic
tion.
6. CONFIGURATION AVANCÉE
Il est possible de configurer différen
d'ajuster les fonctions aux caractéristiques de l'in
tallation.
La fonction en cours d'exécution sera configurée.
Pour configurer une fonction, il faut tout d'abord la
sélectionner, en mode Manual ou Remote, et a
puyer sur les touches M +
F
Toutes les vitesses de la fonction sélectionnée sont
réinitialisées avec les réglages d'usine [=
Pour augmenter ou réduire la vitesse, appuyer sur
M ou F :
M = + 58 Tr/min
F = - 58 Tr/min
• Configuration de la f
onction
La vitesse de filtration est configurée.
FR
:
n-
, le système vérifie
c-
min,
ique l'état du défaut.
pour la supervi-
n-
, disponible sur le
et toutes
a-
tes vitesses afin
s-
p-
pendant 5 secondes.
ru]
(+ 1 Hz)
(- 1 Hz)
Filtration Plus.
Page 16
· Minimum = 1600 Tr/min (20
Hz), [=
· Maximum = 2900 Tr/min (50
Hz)
• Configuration de la fonction
Backwash plus
Les vitesses maximales et minimales conse
vent toujours une différence de
20
· Minimum = 1600/2320 Tr/min
(20/40
· Maximum = 1740/2900 Tt/min
(30/50
•
Configuration de la fonction Cycle Mixte (mode
Manual uniquement)
Le réglage d'usine est de 2320
T
· Minimum = 1600 Tr/min (20
Hz)
· Maximum = 2900 Tr/min (50
Hz)
Si les touches M ou F ne sont pas actionnées dans
les 5 secondes, les valeurs modifiées sont enregi
trées et le mode de configuration est désactivé.
Toute la configuration de
SilenPlus
lement être effectuée depuis l'
EspaEvopool.
7. PROGRAMMATEUR HORAIRE INTÉGRÉ
La pompe SilenPlus
dispose d'une horloge interne
qui peut servir de programmateur horaire de d
marrage et d'arrêt, annulant le besoin de
programmation externe.
Grâce à cette fonction, la pompe
fonctionner en totale autonomie.
ATTENTION
: la programmation et la mai
tenance du programmateur horaire ne sont
possibles que depuis un dispositif Android
disposant de la fonction Bluetooth et de l'a
plication EspaEvopool
, disponible sur
www.espa.com
7.1 Activation du programmateur horaire
DANGER. Risque d'électrocution.
Ne jamais ouvrir le couvercle
avoir débranché l'alimentation électrique au
moins 5 minutes auparavant.
• Soulever le couvercle de
SilenPlus
desserrer les 4 vis. (Voir figure
5)
•
Activer le Timer agissant sur le mini
le plaçant en position « ON ».
•
Reposer le couvercle et serrer les 4 vis. Couple
de serrage : 0,5 Nm.
16
ru]
.
r-
Hz entre elles.
Hz), [= ru]
Hz)
r/min (40 Hz)
s-
peut éga-
application
é-
SilenPlus peut
n-
p-
SilenPlus sans
. Pour cela,
-rupteur, en
7.2 Programmation h
oraire
Relier SilenPlus
à un dispositif externe via Bluetooth
en suivant les indications du dispositif.
Exécuter l'application
EspaEvopool
dications.
8. MAINTENANCE
ControlSystem :
Si le ControlSystem
ne communique pas avec
SilenPlus, il
peut être nécessaire de remplacer la
batterie.
Procéder selon les instructions de la section 4.2.
La batterie est de type CR2450, de 1,5 V.
SilenPlus :
Nos appareils SilenPlus
sont sans maintenance.
Nettoyer l'appareil avec un chiffon humide et sans
utiliser de produits agressifs.
En cas de fortes gelées, prenez soin de v
danger les tuyaux.
Lorsque l'appareil ne doit pas être utilisé
pendant une durée prolongée, il est reco
mandé de le démonter et de le conserver
dans un endroit sec et ventilé.
ATTENTION
: en cas de panne, l'appareil ne
doit être manipulé que par un service tec
nique agréé.
Les coordonnées des Services Techniques Agréés
sont disponibles sur le site
www.espa.com
Ce produit ne contient pas de matériau toxique ou
polluant à prendre
en compte lors de sa mise au
rebut. Les composants principaux doivent être d
ment identifiés pour procéder à une mise au rebut
sélective.
9. DÉCLARATION DE CONFORMITÉ
Nous déclarons, sous notre responsabilité, que les
produits présentés dans ce manuel
directives communautaires et normes techniques
suivantes :
-
Directive 2004/108/CE (CEM)
· Normes EN 61000-6-
1 et EN 61000
-
Directive 2006/95/CE (Basse tension)
· Norme EN 60730-
1 et EN 60730
Pe
reTubert (Responsable technique)
ESPA 2025,
Ctra. de Mieres, s/n
–
Girona -
Espagne
FR
et suivre les in-
i-
m-
h-
.
û-
respectent les
-6-3
-2-6
SL
17820 Banyoles
Page 17
10. VOYANTS LED
Voici les combinaisons de LED possibles et leur signification
0 = LED OFF
1 = LED ON
2 = LED clignotant lent
3 = LED clignotant rapide (flash)
MAN/
FAULT
BACKWASH
plus
plusplus
plus
FILTRATION
pppplus
luslus
lus
0 0 1
0 1 0
0 1 1
1 0 1
1 1 0
1 1 1
2 0 0
3 3 3
(...en mê m e t e m ps ...)
3 0 1
3 1 0
3 1 1
2 1 2
2 1 1
17
:
État de l'appareil
Fonctions
Fonction
Filtration Plus
en mode Remote.
Fonction
Backwash plus
en mode Remote.
Fonction Cycle Mixte en mode Remote. Moteur à 100
Fonction
Filtration Plus
en mode Manual.
Fonction
Backwash plus
en mode Manual.
Fonction Cycle Mixte en mode Manual.
Mode « en attente
». Appareil sous tension, moteur à l'arrêt.
a)
Vanne en position intermédiaire ou en position 6 en mode Re
b) Fonction Stop en mode Manual.
c) Position OFF du Timer.
Configuration
Configuration initiale
: en attente de liaison avec le
Configuration de la vitesse de
Filtration Plus
.
Configuration de la vitesse de
Backwash plus
.
Configuration de la vitesse de Cycle Mixte.
Erreurs
Erreur par manque d'eau. Nouvelle tentative de démarrage.
Erreur par manque d'eau. Arrêt définitif.
FR
%.
mote.
ControlSystem
Page 18
18
GEBRAUCHSANWEISUNG (Übersetzung aus dem Original in Spanisch) DE
Vorschriften zur Sicherheit und Vorbeugung von Schäden an Personen und Geräten
(Siehe Abb. 8)
A
Bitte beachten Sie die Anwendungsbegrenzungen
I
Dieses Gerät kann von Kindern ab 8 Jahren und
Personen mit eingeschränkten körperlichen,
sensorischen oder mentalen Fähigkeiten oder Mangel
an Erfahrung und Wissen benutzt werden, wenn diese
angemessen beaufsichtigt bzw. bezüglich des sicheren
Gebrauchs des Geräts unterwiesen wurden und sie die
damit verbundenen Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Die Reinigung und vom Benutzer durchzuführende
Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
B
Die angegebene Spannung muß mit der
Netzspannung übereinstimmen.
C
Die Einheit wird mittels eines allpoligen Schalters,
mit einem Öffnungsabstand zu den Kontakten von
mindestens 3 mm, an das Netz angeschlossen..
D
Als zusätzlicher Schutz gegen die tödlichen
Stromschläge ist ein hochsensibler
Differentialschalter (0.03 A).
E
Pumpe ausreichend erden!
F
Verwenden Sie die Pumpe für die auf dem
Leistungsschild angeführten Anwendungen!
J
Pumpen vor Flüssigkeiten schützen und nicht
ingefährlichen Umgebungen aufstellen.
G
Denken Sie daran, die Pumpe anzufüllen!
K
Schützen Sie sich vor zufälligen Verusten!
Die Motorpumpe ist vor Wettereinwirkungen zu schützen!
H
Achten Sie auf die Eigenbelüftung des Motors!
L
Schützen Sie die Pumpe vor Eisbildung!
Vor jedem Wartungseingriff an der Motorpumpe ist der Strom auszuschalten.
Inhalt
Warnhinweis für die Sicherheit von Personen und Sachen 18
1. Allgemeines ............................................................ 18
2. Handhabung........................................................... 19
3. Installation ............................................................. 19
4. Inbetriebnahme ...................................................... 19
5. Betrieb .................................................................... 20
6. Konfiguration .......................................................... 20
7. Integrierte Zeitschaltuhr ......................................... 21
8. Wartung .................................................................. 21
9. Konformitätserklärung ............................................ 21
10. LED-Anzeigen ........................................................ 22
11. Abbildungen ........................................................... 28
Warnhinweis für die Sicherheit von Personen und
Sachen
Die folgenden Symbole neben einem
Absatz weisen auf Gefahren hin, die sich aus der
Nichtbeachtung der entsprechenden Hinweise ergeben
können.
GEFAHR
Gefahr von
elektrischen
Schlägen
Bei Nichtbeachtung dieser
Vorschriften besteht die Gefahr
von elektrischen Schlägen.
GEFAHR
Bei Nichtbeachtung dieser
Vorschrift besteht die Gefahr
von Personen- und
Sachschäden.
ACHTUNG
Bei Nichtbeachtung dieser
Vorschrift besteht die Gefahr
einer Beschädigung der
Pumpe oder Anlage.
1. ALLGEMEINES
Diese Anleitung ergänzt die Installationsanleitung für
Standard-Poolpumpen.
Diese Anweisungen sollen die korrekte Installation und
den optimalen Betrieb der Poolumwälzpumpen mit
Frequenzumrichter
SilenPlus® und Ventilpositions-
sensor
ControlSystem® gewährleisten.
Lesen Sie diese Anleitung, bevor Sie die
Installation durchführen.
Bewahren Sie die Anleitung für zukünftige
Nachschlagezwecke auf.
Die Funktionsfähigkeit des Gerätes wird durch
das korrekte Befolgen der Installations und
Gebrauchsanweisungen sowie der elektronischen Anschlusspläne gewährleistet.
Die Nichtbeachtung der in dieser Anleitung
enthaltenen Anweisungen kann Folgen aller Art
nach sich ziehen, für die wir keinerlei Haftung
übernehmen.
1.1 Produktbeschreibung
Die Pumpen
SilenPlus
sind mit einem
Standardelektromotor mit integriertem Frequenzumrichter ausgestattet. Sie sind für eine einphasige
Stromversorgung ausgelegt.
Sie umfassen einen Funksender zur Kommunikation mit
dem
ControlSystem® sowie über eine Bluetooth-
Verbindung ® zur Fernsteuerung über Smartphone-Apps.
Der Sensor
ControlSystem® ist der Positionssensor für
das Multi-Port-6-Wege-Ventil eines Standardpoolfilters.
Er ist mit elektronischen Sensoren zur polaren
Positionierung und Motorsteuerung ausgestattet.
Der gemeinsame Betrieb der Pumpen
SilenPlus
mit dem
ControlSystem
ermöglicht eine vollständige Kontrolle
über die Pumpenfunktionen durch ausschließliche
Betätigung des Filterventils.
1.2 Funktionen
SilenPlus evopool
®
Filtration Plus
:
Dieses System ermöglicht eine
Optimierung der Filterung zur Steigerung
der Effizienz, wodurch Strom gespart und
gleichzeitig ein Zyklus hinzugefügt wird, der
die Reinigungseffizienz an der Pooloberfläche erhöht.
Page 19
19
DE
LEISTUNGSFÄHIGKEIT: Die speziell für die Anwendung
in Schwimmbädern entwickelten Betriebszyklen sorgen
für maximale Leistungsfähigkeit.
ERSPARNIS: mindestens 80 % Stromersparnis im
Vergleich zu herkömmlichen Pumpen und die damit
verbundene Geldersparnis.
Backwash plus
:
Dank eines speziell entwickelten Zyklus
ermöglicht das Rückspülungssystem eine
Leistungssteigerung des Prozesses bei
gleichzeitiger Verkürzung der Reinigungszeit, wodurch der Wasserverbrauch drastisch
reduziert und eine wirksame Reinigung gewährleistet
wird.
LEISTUNGSFÄHIGKEIT: Zeitreduzierung der Rückspülung und Leistungssteigerung bei der Filterreinigung.
ERSPARNIS: mindestens 25 % Wasserersparnis im
Vergleich zu herkömmlichen Pumpen.
2. HANDHABUNG
Die Lieferung erfolgt in geeigneter Verpackung, um
Transportschäden zu verhindern. Überprüfen Sie vor
dem Auspacken des Produktes, dass die Verpackung
weder Beschädigungen noch sonstige Mängel aufweist.
Behandeln Sie das Produkt mit Sorgfalt und mit
geeigneten Werkzeugen.
3. INSTALLATION
Diese Geräte sind zur Nutzung in Innenbereichen
vorgesehen.
3.1. Installation der Pumpe.
ACHTUNG: Befolgen Sie die Anweisungen der
Installationsanleitung der Standardpumpe.
3.2. Elektrischer Anschluss
Die elektrische Installation muss über einen
Mehrfachtrennschalter mit Kontaktöffnungen 3
mm verfügen.
Die Sicherheit des Systems ist durch einen
Fehlerstromschutzschalter gewährleistet (∆fn =
30 mA).
Das Gerät wird mit einem Stromkabel mit Stecker
geliefert.
Das Gerät darf nicht manipuliert werden.
3.3 Installation des
ControlSystem
ControlSystemControlSystem
ControlSystem
Das
ControlSystem
auf der Steuerung des Multi-Port-
Ventils des Filters montieren. (Siehe Abbildung 1)
•
Wählen Sie eine Position möglichst nahe am
Drehzentrum.
•
Oberfläche mit Alkohol reinigen.
•
Schutzpapier von den Klebeflächen entfernen und
das
ControlSystem
auf der gewünschten Position
festdrücken.
•
Montage durch Spannen des Bandes unter der
Steuerung sichern. Festen Sitz überprüfen.
4. INBETRIEBNAHME
4.1 Inbetriebnahme des Geräts.
Befolgen Sie für die korrekte Inbetriebnahme die
Anweisungen des Installationshandbuchs der Pumpe.
4.2 Anfängliche Konfiguration
Bei der ersten Inbetriebnahme muss das
SilenPlus
mit dem
ControlSystem
verbunden werden (siehe Abbildung 2)
ACHTUNG! Es muss unbedingt die Reihenfolge
der hier aufgeführten Arbeiten befolgt werden:
4.2.1 Inbetriebnahme des Evopool
SilenPlus
-Pumpe an die Stromversorgung anschließen.
Das System läuft an und durch Blinken der Leuchten wird
die Einschaltung signalisiert.
Wenn nicht bereits ein
ControlSystem
verbunden wurde,
setzt sich die Pumpe nicht in Betrieb.
SilenPlus
wartet dann auf die Zuordnung. Die 3 LED-
Anzeigen blinken gleichzeitig.
4.2.2 Aktivierung und Kalibrierung des
ControlSystem
Um die Entladung der Batterie vor der Inbetriebnahme
des Geräts zu verhindern, verfügt das
ControlSystem
über einen internen ON/OFF-Schalter.
•
Stellen Sie sicher, dass sich das Ventil in der
Position 1 = FILTERUNG befindet.
•
Heben Sie den Deckel an, indem Sie die Schraube
lösen. (Siehe Abbildung 1)
•
Das
ControlSystem
einschalten, indem der
Minischalter auf Position „ON“ gestellt wird.
•
Deckel erneut auflegen und Schraube festziehen.
Anzugsdrehmoment: 0,2 Nm.
Nach Anschluss der Batterie gibt
ControlSystem
einen
eindeutigen Code zur störungsfreien Verknüpfung aus.
Durch Blinken der LEDs wird angezeigt, dass die
Kommunikation erfolgreich war.
Die Position des Ventils wird in diesem Moment als
FILTERUNG-Position kalibriert.
Die Pumpe wird im Modus
Filtration Plus
in Betrieb
gesetzt. Die entsprechende LED-Anzeige leuchtet auf.
4.3 Mehrfachsystem
Bei einer Installation von mehreren Geräten müssen die
Inbetriebnahme der
SilenPlus
und die Aktivierung des
ControlSystem
in vorgegebener Reihenfolge
durchgeführt werden.
Jedes Gerät wird mittels eines einmaligen Codes
verbunden, damit Störungen unter den Geräten
vermieden werden.
Eine
SilenPlus
, im Wartemodus wird mit dem ersten
ControlSystem
verknüpft, das aktiviert wird.
ACHTUNG! Aktivieren Sie das
ControlSystem
des Ventils, das dem Gerät im Wartemodus
entspricht.
Page 20
4.4 Bei Nichtvorhandensein eines
ControlSystem
Falls Sie über kein
ControlSystem
verfügen bzw. dieses
nicht benutzt werden soll,
kann das System mit
denselben Funktionen in manueller Form betrieben
werden.
Lassen Sie dazu die Aktivierungs
Kalibrierungsvorgänge aus und wechseln Sie nach
Anschluss der
SilenPlus
in den manuellen Modus.
4.5 Austausch des
ControlSystem
Wenn in einem bereits verknüpften System der
Austausch des
ControlSystem
erforderlich wird, muss
die Seriennummer des alten Geräts entfernt werden,
bevor das neue Gerät verknüpft wird.
Dazu die Pumpe
SilenPlus
an die Stromversorgung
anschließen und die Taste F
10 Sekunden lang
gedrückt halten. Durch Blinken der LED
angezeigt, dass der Vorgang erfolgreich war.
Die vorherige Seriennummer wird gelöscht und das
System schaltet in den Modus "Warten auf
Verknüpfung". Wie in Punkt 4.2.2 beschrieben vorgehen.
5. BETRIEB
5.1 REMOTE-Modus
Dies ist die standardmäßige Betrieb
sart.
Die Pumpe führt die der Ventilposition des Filters
angemessenste Funktion aus. (Siehe Abbildung 3).
•
In Position FILTERUNG: Funktion
Filtration Plus
•
In Position SPÜLUNG: Funktion
Backwash plus
•
In Position GESCHLOSSEN: Pumpe gestoppt.
•
In einer der übr
igen Positionen: die Pumpe läuft mit
100 % Leistung.
•
Beim Bedienen der Ventilsteuerung stoppt die
Pumpe automatisch, um die Bewegung des Ventils
zu erleichtern.
•
In jeder Zwischenposition bleibt die Pumpe gestoppt.
Um zwischen Betriebsmodi zu wechseln,
das Ventil einfach auf die gewünschte Position.
Um unerwünschte Funktionen zu verhindern,
spricht die Elektronik mit Verzögerung von 1
Sekunde an. Durch Blinken der LED
angezeigt, dass die Kommunikation wirksam war.
Bewegen Sie das Ventil sanft.
ACHTUNG! Die Konfigurierung des Ventils muss den 6
Standardpositionen gemäß Abbildung 3 entsprechen.
Setzen Sie sich im Falle anderer Ventilkonfigurationen
mit dem Kundendienst in Verbindung.
5.2 Modus MANUAL
Durch Drücken der Taste M
ignoriert
Signal des
ControlSystem
und läuft in einer der
vordefinierten Funktionen:
Die LED-Anzeige MAN leuchtet auf.
Die Pumpe läuft mit einer festen, programmierbaren
Geschwindigkeit an. Diese liegt standardmäßig bei 2300
U/min. (40 Hz).
Es handelt sich um den sogenannten
20
- und
-Anzeige wird
bewegen Sie
-Anzeige wird
SilenPlus
das
Mischzyklus (MISC. CYCLE).
Durch Drücken der Taste
F
unterschiedlichen Funktionen der
Zwischen jeder Funktion stoppt die Pumpe, um die
Bewegung des Ventils oder sonstige
ermöglichen.
Die Reihenfolge lautet:
1.
Mischzyklus (MISC. CYCLE).
2. Stopp.
3.
Filtration Plus
.
4. Stopp.
5.
Backwash plus
.
6. Stopp.
7. Mischzyklus...
Die leuchtenden LED-
Anzeigen zeigen die jeweils
ausgewählte Funktion an
Durch erneutes Drücken von
verlassen und erneut der Modus Remote eingestellt.
5.3 Fehler wegen Wassermangel und erneute
Versuche.
Im Modus
Filtration Plus
wird regelmäßig das System
überwacht, um sicherzustellen, dass die Pumpe nicht
ohne Wasser läuft.
Wenn
SilenPlus
feststellt, dass die Pumpe ohne Wasser
läuft, wird der Motor gestoppt.
Das System versucht einen Neustart nach Ablauf von 1',
5', 15' und einer Stunde (Abb. 4). Sollten die Neustarts
erfolglos bleiben, verbleibt Evopool im dauerhaften
Fehlerstatus.
Eine LED-
Sequenz zeigt den Fehlerstatus an. (siehe
Abschnitt 7)
Um den Neustartzyklus zu unterbrechen oder die
Dauerstörung zurückzusetzen, betätigen Sie die Taste
5.4 Systemstatus
Espa stellt Installateuren und Benutzern die Anwendung
EspaEvopool
z
ur Überwachung von Systemstatus und
Interaktion mit
SilenPlus
zur Verfügung.
Dazu wird ein Android
Anschluss mit darauf installierter Anwendung
EspaEvopool
, erhältlich auf
benötigt.
Der Wechsel in die Modi
zugehörigen Funktionen ist anhand dieser Anwendung
möglich.
6. ERWEITERTE KONFIGURATION
Um die Funktionen den Gegebenheiten der Installation
anzupassen, können die verschiedenen
Geschwindigkeiten konfiguriert
Es wird jeweils die Funktion konfiguriert, die gerade
ausgeführt wird.
Um eine Funktion zu konfigurieren, diese vorab im
Modus Manual oder Remote auswählen und 5
Sekunden lang gleichzeitig
M
Alle Geschwindigkeiten der gewählten Funkti
DE
werden nacheinander die
SilenPlus
angewählt.
Tätigkeiten zu
M
wird der Modus Manual
F
.
-Gerät mit Bluetooth-
www.espa.com,
Manual/Remote und alle
werden.
+ F drücken.
on werden
Page 21
auf die Werkseinstellungen [= WE] zurückgesetzt.
Um die Geschwindigkeit zu erhöhen oder zu verringern, M
oder F drücken:
M = + 58 UPM (+ 1 Hz)
F = - 58 U/min. (- 1 Hz)
•
Konfiguration von
Filtration Plus
.
Hier wird die Filtrationsgeschwindigkeit
· Mindestwert = 1600 U/min. (20 Hz), [= WE]
· Höchstwert = 2900 U/min. (50 Hz)
•
Konfiguration von
Backwash plus
.
Die Höchst-
und Mindestgeschwindigkeiten sind
immer mit einer Differenz von 20 Hz zwischen
beiden Werten zu konfigurieren.
· Mindest
wert = 1600/2320 U/min. (20/40 Hz), [= WE]
·
Höchstwert = 1740/2900 UPM (30/50 Hz)
•
Konfiguration des Mischzyklus (nur Manual)
Die Werkseinstellung ist 2320 UPM (40 Hz)
· Mindestwert = 1600 U/min. (20 Hz)
· Höchstwert = 2900 U/min. (50 Hz)
Wenn nicht
innerhalb von 5 Sekunden M oder F
gedrückt wird, werden die veränderten Werte
gespeichert und der Konfigurationsmodus wird
deaktiviert.
Die gesamte Konfiguration von
auch über die Anwendung
EspaEvopool
7. INTEGRIERTE ZEITSCHALTUHR
Die Pumpe
SilenPlus
ist mit einer integrierten
Zeitschaltuhr ausgestattet, mit der Ein
Ausschaltung zeitlich programmiert werden können, so
dass keine externe Programmierung erforderlich wird.
Mit dieser Funktion kann
SilenPlus
unabhängig betrieben werden.
ACHTUNG: Die Programmierung und Wartung
der Zeitschaltuhr kann nur über ein Android
Gerät mit Bluetooth-
Verbindung und installierter
Anwendung
EspaEvopool
,
, erhältlich auf
www.espa.com erfolgen.
7.1 Aktivierung der Zeitschaltuhr.
GEFAHR! Gefahr von elektrischen Schlägen.
Öffnen Sie niemals den Deckel von
ohne vorab die Stromversorgung für
mindestens 5 Minuten unterbrochen zu haben.
•
Deckel des
SilenPlus
öffnen, indem die 4 Schrauben
gelöst werden. (Siehe Abbildung 5)
•
Zeitschaltuhr durch Stellen des Minischalters auf die
Position „ON“ aktivieren.
•
Deckel erneut auflegen und die 4 Schrauben
festziehen. Anzugsdrehmoment: 0.5 Nm.
21
konfiguriert.
SilenPlus
kann
erfolgen.
- und
vollkommen
-
SilenPlus
,
7.2 Zeitprogrammierung.
SilenPlus
mit dem externen Gerät über Bluetooth
verbinden. Befolgen Sie dazu die Anweisungen des
Geräts.
Anwendung
EspaEvopool
Anweisungen folgen.
8. WARTUNG
ControlSystem:
Falls keine Kommunikation zwischen
und
SilenPlus
besteht, ist ggf. der Austausch der
Batterie erforderlich.
Wie in Abschnitt 4.2. beschrieben vorgehen.
Es wird eine Batterie des Typs CR2450 mit 1,5 V
benötigt.
SilenPlus
:
Unsere
SilenPlus
-
Geräte sind wartungsfrei.
Reinigen Sie das Gerät mit einem
ohne Zusatz aggressiver Reinigungsprodukte.
Entleeren Sie bei Frostgefahr die Rohrleitungen.
Für eine längere Außerbetriebnahme des
Gerätes, wird empfohlen, dieses zu demontieren
und an einem trockenen und gut belüfteten Ort
zu lagern.
ACHTUNG! Im Störungsfall darf das Gerät nur
von einem zugelassenen Kundendienst
manipuliert werden.
Eine Liste der offiziellen Kundendienststellen finden Sie
auf www.espa.com.
Hinsichtlich seiner endgültigen Entsorgung ist das
Produkt vollkommen frei von g
umweltschädlichen Stoffen. Die Hauptbauteile sind
ordnungsgemäß gekennzeichnet, um eine
Materialtrennung zu ermöglichen.
9. KONFORMITÄTSERKLÄRUNG
Wir erklären in eigener Verantwortung, dass die
Produkte aus diesem Handbuch die folgenden
gemeinschaftlichen Richtlinien und technischen Normen
erfüllen:
-
Richtlinie 2004/108/EG (EMV)
·
Normen EN 61000-6-
1 und EN 61000
-
Niederspannungsrichtlinie 2006/95/EG
·
Norm EN 60730-
1 und EN 60730
Pere Tubert (Technical Manager)
ESPA 2025, SL
Ctra. de Mieres, s/n
–
Girona -
Spanien
DE
ausführen und den
ControlSystem
feuchten Tuch,
iftigen und
-6-3
-2-6
17820 Banyoles
Page 22
10. LED-ANZEIGEN
Nachstehend sind die möglichen LED
0 = LED OFF
1 = LED ON
2 = Langsam blinkende LED
3 = Schnell
blinkende LED (flash)
MAN/
FAULT
BACKWASH
Plus
PlusPlus
Plus
FILTRATION
Plus
PlusPlus
Plus
0 0 1
0 1 0
0 1 1
1 0 1
1 1 0
1 1 1
2 0 0
3 3 3
(. . .g l ei c hz e it i g. . .)
3 0 1
3 1 0
3 1 1
2 1 2
2 1 1
22
-
Kombinationen und deren Bedeutung aufgeführt:
Gerätestatus
Funktionen
Funktion
Filtration Plus
Filtration PlusFiltration Plus
Filtration Plus
im Modus Remote.
Funktion
Backwash Plus
Backwash PlusBackwash Plus
Backwash Plus
im Modus Remote.
Funktion Mischzyklus im Modus Remote
. Motor auf 100 % Leistung.
Funktion
Filtration Plus
Filtration PlusFiltration Plus
Filtration Plus
im Modus Manual.
Funktion
Backwash Plus
Backwash PlusBackwash Plus
Backwash Plus
im Modus Manual.
Funktion Mischzyklus im Modus Manual.
"Stand-by-Modus"
. Gerät unter Spannung, Motor läuft nicht.
a) Ventil in Zwischenpositionen oder auf Position 6 im Modus
b) Funktion Stopp im Modus Manual.
c) Position OFF der Zeitschaltuhr.
Konfiguration
Anfängliche Konfiguration: Warten auf Verknüpfung mit
ControlSystem
Konfiguration der Geschwindigkeit von
Filtration Plus.
Filtration Plus.Filtration Plus.
Filtration Plus.
Konfiguration der Geschwindigkeit von
Backwash Plus.
Backwash Plus.Backwash Plus.
Backwash Plus.
Konfiguration der Geschwindigkeit des Mischzyklus.
Fehler
Fehler wegen Wassermangel. Es wird ein Neustart versucht.
Fehler wegen Wassermangel. Endgültiger Stopp.
DE
Remote.
Page 23
23
MANUALE DI ISTRUZIONI (Traduzione dall'originale spagnolo) IT
Istruzioni per la sicurezza e prevenzione dei danni relative alle persone e apparecchiature
(Vedere figura 8)
A
Attenzione alle limitazioni d’impiego.
I
Questo apparecchio può essere utilizzato da bambini di
età non inferiore agli 8 anni e da persone inesperte,
impreparate o con capacità fisiche, sensoriali o mentali
ridotte solo a condizione che ne venga prevista la
supervisione o che abbiano ricevuto un'adeguata
formazione sull'uso in sicurezza dell'apparecchio e sui
pericoli che implica.
I bambini non devono giocare con l'apparecchio.
Le operazioni di pulizia e manutenzione a cura dell'utente
non devono essere eseguite da bambini in assenza di
supervisione.
B
La tensione di targa deve essere uguale a quella di rete.
C
Collegate il gruppo alla rete tramite un interruttore
onnipolare con distanza di apertura dei contatti di almeno
3 mm.
D
Quale protezione supplementare dalla scosse elettriche
letali installate un interruttore differenziale ad alta
sensibilità (0.03A).
E
Eseguite la messa a terra del gruppo.
F
Utilizzate la pompa nel suo campo di prestazioni riportato
in targa.
J
Attenzione ai liquidi ed ambienti pericolosi.
G
Ricordatevi di adescare la pompa.
K
Attenzione alle perdite accidentali.
Non esponete l’elettropompa alle intemperie.
H
Assicuratevi che il motore possa autoventilarsi.
L
Attenzione alla formazione di ghiaccio.
Togliere la corrente all’elettropompa per qualsiasi intervento di manutenzione.
Sommario
Avviso relativo alla sicurezza di persone e cose ........... 23
1. Informazioni generali ............................................... 23
2. Manipolazione .......................................................... 24
3. Installazione .............................................................. 24
4. Avviamento ............................................................... 24
5. Funzionamento ......................................................... 25
6. Configurazione ......................................................... 25
7. Programmatore orario integrato ................................ 26
8. Manutenzione ........................................................... 26
9. Dichiarazione di conformità ...................................... 26
10. Indicatori LED ........................................................... 27
11. Illustrazioni ................................................................ 28
Avviso relativo alla sicurezza di persone e cose
Quando un paragrafo è associato ad uno dei seguenti
simboli , significa che il mancato rispetto
delle corrispondenti prescrizioni può creare una
situazione di pericolo.
PERICOLO
Rischio di
scossa
elettrica
La mancata osservanza di
questa prescrizione comporta
il rischio di scossa elettrica.
PERICOLO
La mancata osservanza di
questa prescrizione comporta
un rischio di lesioni alle
persone o danni alle cose.
ATTENZIONE
La mancata osservanza di
questa prescrizione comporta
un rischio di danni alla pompa
o all'installazione.
1. INFORMAZIONI GENERALI
Questo manuale è complementare al manuale di
installazione delle pompe standard per piscina.
Le istruzioni qui riportate riguardano la corretta
installazione e il rendimento ottimale delle pompe per il
ricircolo dell'acqua nelle piscine, dotate di variatore di
frequenza
SilenPlus® e sensore di posizione della
valvola
ControlSystem®.
Leggere queste istruzioni prima di effettuare
l'installazione.
Conservare le istruzioni per futura consultazione.
Il rispetto delle istruzioni di installazione e uso,
oltre che degli schemi elettrici di collegamento,
garantisce il corretto funzionamento
dell'apparecchiatura.
Il mancato rispetto delle istruzioni riportate in
questo manuale può provocare conseguenze di
qualsiasi tipo rispetto a cui decliniamo ogni
responsabilità.
1.1 Descrizione del prodotto
Le pompe
SilenPlus
sono dotate di motore elettrico
standard con variatore di frequenza integrato. Sono
destinate a collegamenti monofase.
Le pompe includono un trasmettitore a radiofrequenza
per la comunicazione con il dispositivo
ControlSystem® e
di connessione Bluetooth® per il controllo da remoto
tramite applicazioni smartphone.
Il sensore
ControlSystem® è il rilevatore di posizione per
la valvola multiporta a 6 vie di un filtro standard per
piscine. È dotato di sensori elettronici per il
posizionamento dei poli e il controllo del motore.
Il funzionamento combinato delle pompe
SilenPlus
e del
dispositivo
ControlSystem
consentono di controllare tutte
le funzioni della pompa tramite il solo azionamento della
valvola del filtro.
1.2 Funzioni
SilenPlus
SilenPlus SilenPlus
SilenPlus
evo
evoevo
evo
pool
poolpool
pool
®
Filtration Plus
:
Questo sistema consente di ottimizzare il
filtraggio e potenziare quindi l'efficienza,
con il conseguente risparmio di energia
elettrica. Il sistema integra inoltre un ciclo
aggiuntivo che aumenta l'efficacia della pulizia sulla
superficie della piscina.
EFFICACIA: i cicli operativi, progettati in modo specifico
Page 24
24
IT
per l'applicazione nelle piscine, permettono di ottenere la
massima efficacia.
RISPARMIO: risparmio minimo di energia elettrica
dell'80%, rispetto alle pompe standard, con un
conseguente risparmio economico.
Backwash plus
:
Questo sistema di controlavaggio, grazie a
un ciclo specificamente progettato, consente
di incrementare l'efficacia del processo,
riduce il tempo di pulizia e diminuisce
sensibilmente il consumo d'acqua, ottenendo un lavaggio
efficace.
EFFICACIA: riduzione del tempo di controlavaggio e
aumento dell'efficacia nella pulizia del filtro.
RISPARMIO: un risparmio minimo d'acqua del 25%
rispetto alle pompe standard.
2. MANIPOLAZIONE DELL'APPARECCHIATURA
La pompa viene spedita in un imballaggio idoneo ad
evitarne il deterioramento durante il trasporto. Prima di
disimballare il prodotto controllare che la confezione non
sia danneggiata o deformata.
Effettuare sul prodotto le operazioni richieste
prestando attenzione e utilizzando utensili
appropriati.
3. INSTALLAZIONE
Queste apparecchiature sono concepite per l'utilizzo in
impianti interni.
3.1. Installazione della pompa.
ATTENZIONE: Seguire le istruzioni riportate nel
manuale di installazione della pompa standard.
3.2. Collegamento elettrico
L'impianto elettrico deve disporre di un sistema di
separazione multiplo, con apertura dei contatti di 3 mm.
La protezione del sistema deve prevedere un
interruttore differenziale (∆fn = 30 mA).
L'apparecchiatura viene fornita con cavo di alimentazione
dotato di spina.
Non manipolare l'apparecchiatura.
3.3 Installazione del dispositivo
ControlSystem
ControlSystemControlSystem
ControlSystem
Montare il dispositivo
ControlSystem
nel comando della
valvola multiporta del filtro. (Vedere figura 1)
•
Scegliere una posizione il più vicino possibile al
centro di rotazione.
•
Pulire la superficie con alcol.
•
Sollevare la protezione degli adesivi e inserire il
dispositivo
ControlSystem
nel punto prescelto.
•
Assicurare l'installazione del dispositivo mettendo in
tensione il nastro al di sotto del comando. Verificare
che il dispositivo sia fissato saldamente.
4. MESSA IN SERVIZIO
4.1 Messa in servizio dell'apparecchiatura.
Per la corretta messa in servizio della pompa seguire le
istruzioni riportate nel rispettivo manuale di installazione.
4.2 Configurazione iniziale
Con la prima messa in servizio è necessario collegare
SilenPlus
a
ControlSystem
(Vedere figura 2)
ATTENZIONE È molto importante rispettare
l'ordine delle operazioni descritto di seguito:
4.2.1 Messa in servizio di Evopool
Collegare la pompa
SilenPlus
all'alimentazione elettrica.
Il sistema entra in funzione, e l'accensione degli appositi
indicatori luminosi segnalerà che il sistema si è attivato.
Se il
ControlSystem
non è stato precedentemente
collegato, la pompa non si avvierà.
SilenPlus
resta in attesa di stabilire la connessione. I 3
LED lampeggiano contemporaneamente.
4.2.2 Attivazione e regolazione di
ControlSystem
Onde evitare che la batteria si esaurisca prima della
messa in servizio del dispositivo,
ControlSystem
dispone
di un interruttore ON/OFF interno.
•
Accertarsi che la valvola si trovi in posizione
1 = FILTRAGGIO.
•
Sollevare il coperchio allentando la vite. (Vedere
figura 1)
•
Attivare il dispositivo
ControlSystem
portando il
mini-interruttore in posizione "ON".
•
Riposizionare il coperchio e avvitare la vite. Coppia di
serraggio: 0,2 Nm.
Quando la batteria viene collegata,
ControlSystem
trasmette un codice esclusivo allo scopo di stabilire una
connessione priva di interferenze. Il lampeggiamento dei
LED indica che la comunicazione è avvenuta
correttamente.
La posizione della valvola viene regolata in questo stadio
come posizione di FILTRAGGIO.
La pompa entra in funzione nella modalità
Filtration Plus
Remoto. Si accende il LED corrispondente.
4.3 Sistema multiplo
In caso di impianti in cui sono installate diverse
apparecchiature, la messa in servizio di
SilenPlus
e
l'attivazione di
ControlSystem
dovrà essere effettuata
secondo un ordine logico.
Per evitare interferenze reciproche, ciascuna
apparecchiatura viene collegata tramite un codice
esclusivo.
Una
SilenPlus
, in modalità di attesa, si collegherà al
primo dispositivo
ControlSystem
che viene attivato.
ATTENZIONE: attivare il
ControlSystem
della
valvola corrispondente all'apparecchiatura in stato
di attesa.
4.4 In assenza di
ControlSystem
Se
ControlSystem
non è disponibile, o si preferisce non
utilizzarlo, il sistema può funzionare, con le stesse
prestazioni, in modalità manuale.
Page 25
Ignorare le operazioni di attivazione e regolazione
quando si passa alla modalità Manuale dopo avere
collegato la
SilenPlus
.
4.5 Cambio di
ControlSystem
Se in un sistema già colle
gato è necessario sostituire il
dispositivo
ControlSystem
, sarà necessario eliminare il
numero di serie del
ControlSystem
vecchio prima di
collegare quello nuovo.
Per effettuare questa operazione, con la pompa
collegata all'alimentazione elettric
a, premere e tenere
premuto il tasto F
per 10 secondi. I LED lampeggianti
indicano che l'operazione è stata completata con
successo.
Il numero di serie precedente viene eliminato e il sistema
entrerà nella modalità "attesa connessione". Procedere
come indicato al punto 4.2.2.
5. FUNZIONAMENTO
5.1 Modalità REMOTO
È la modalità di funzionamento predefinita.
La pompa esegue la funzione più adeguata alla posizione
della valvola del filtro. (Vedere figura 3).
•
In posizione FILTRAGGIO: funzione
•
In posizione LAVAGGIO: funzione
Backwash plus
•
In posizione CHIUSO: pompa ferma.
•
In una delle restanti posizioni: la pompa funziona al
100% della sua potenza.
•
Azionando il comando della valvola, la pompa si
arresta automaticamente per facilitare il
della valvola stessa.
•
In qualsiasi posizione intermedia, la pompa resta
ferma.
Per cambiare la modalità di funzionamento, è sufficiente
portare la valvola nella posizione desiderata.
Per evitare funzionamenti indesiderati, la risposta
dell'e
lettronica viene ritardata di 1 secondo. Il
lampeggiamento del LED rosso indica che la
comunicazione è stata efficace.
Azionare la valvola delicatamente.
ATTENZIONE: la configurazione della valvola deve
corrispondere alle 6 posizioni standard indicate nel
figura 3.
Per ulteriori configurazioni della valvola, rivolgersi
all'assistenza tecnica.
5.2 Modalità MANUALE
Premendo il pulsante M,
SilenPlus
esclude il segnale di
ControlSystem
ed esegue una delle funzioni prestabilite:
Si accende il LED "MAN".
La p
ompa entra in funzione a una velocità fissa,
programmabile. Tale velocità è definita in modo standard
a 2300 giri/min (40 Hz) e viene denominata Ciclo Misto
(
MISC. CYCLE
).
Premendo il pulsante
F
vengono eseguite, in sequenza,
le diverse funzioni di
SilenPlus
.
Tra una funzione e l'altra, la pompa si arresta per
25
SilenPlus
Filtration Plus
movimento
la
consentire il movimento della valvola e altre operazioni.
La sequenza è la seguente:
1. Ciclo misto (
MISC. CYCLE
2. Stop.
3.
Filtration Plus
.
4. Stop.
5.
Backwash plus
.
6. Stop.
7. Ciclo misto...
L'illuminazione
dei LED indica la funzione selezionata in
ciascun momento
Premendo nuovamente il pulsante
modalità Manuale e si torna alla modalità Remoto.
5.3 Errore per mancanza di acqua e tentativi ripetuti.
Nella modalità
Filtration Plus
il sistema vi
con regolarità per verificare che la pompa non funzioni
senza acqua.
Se
SilenPlus
rileva che la pompa sta funzionando senza
acqua, arresta il motore.
Il sistema tenterà di riavviarsi una volta trascorsi 1', 5', 15'
e 1 ora (Fig. 4). Se i ten
tativi falliscono, il PRESSDRIVE
rimarrà in uno stato di errore permanente.
Una sequenza di LED indica lo stato dell'errore.
(consultare il paragrafo 7)
Per interrompere il ciclo di ripetizione dei tentativi, o per
riavviare a seguito di un errore permane
pulsante F.
5.4 Stato del sistema
Espa mette a disposizione di installatori e utenti
l'applicazione
EspaEvopool
per il monitoraggio dello stato
del sistema e l'interazione con
È necessario disporre di un dispositivo Android
con connettività Bluetooth e avere installato
l'applicazione
EspaEvopool,
www.espa.com
Questa applicazione consente di cambiare tra le modalità
Manuale/Remoto
ed eseguire tutte le rispettive funzioni.
6. CONFIGURAZIONE AVANZATA
È possibile configurare le diverse velocità per regolare le
funzioni secondo le caratteristiche dell'impianto.
Verrà eseguita la configurazione della funzione la cui
esecuzione è in corso.
Per configurare una funzione, selezionarla in anticipo, in
modalità Manuale o Remoto, quindi premere
simultaneamente M +
F
per 5 secondi.
Tutte le velocità della funzione selezionata vengono
ripristinate alle regolazioni predefinite in fabbrica [=
Per aumentare o diminuire la velocità premere M o F:
M = +
58 giri/min (+
F = - 58 giri/min (-
•
Configurazione di
Filtration Plus
Viene configurata la velocità di filtraggio.
· Minimo = 1600 giri/min (20 Hz), [=
IT
).
M
si esce dalla
ene monitorato
nte, premere il
SilenPlus
.
disponibile sul sito:
rf]
1 Hz)
1 Hz)
.
rf]
Page 26
· Massimo = 2900 giri/min (50Hz)
•
Configurazione di
Backwash plus
.
Vengono configurate le velocità massima e minima
mantenendo sempre tra loro un differenziale di 20 Hz
· M
inimo = 1600/2320 giri/min (20/40 Hz), [=
·
Massimo = 1740/2900 giri/min (30/50 Hz)
•
Configurazione del Ciclo misto (solo Manuale)
La regolazione predefinita in fabbrica è 2320 giri/min
(40 Hz)
· Minimo = 1600 giri/min (20 Hz)
· Massimo = 2900 giri/min (50Hz)
Se non si premono i pulsanti M o F per 5 secondi,
saranno memorizzati i valori modificati e si disattiverà la
modalità di configurazione.
L'intera configurazione di
SilenPlus
essere effettuata utilizzando l'applicazione
EspaEvopool
.
7.
PROGRAMMATORE ORARIO INTEGRATO
La pompa
SilenPlus
è dotata di un orologio interno in
grado di svolgere la funzione di programmatore orario di
avvio e arresto, in sostituzione della programmazione
esterna.
Grazie a questa funzione,
SilenPlus
può funzionare in
modo completamente autonomo.
ATTENZIONE: è possibile realizzare la
programmazione e la manutenzione del
programmatore orario esclusivamente tramite un
dispositivo Android con connettività Bluetooth e
l'applicazione
EspaEvopool
,
disponib
www.espa.com
7.1 Attivazione del programmatore orario.
PERICOLO. Rischio di scossa elettrica.
Non aprire per nessun motivo il coperchio di
SilenPlus
senza avere precedentemente
scollegato l'alimentazione elettrica da almeno 5
minuti.
•
Sollevare il coperchio di
SilenPlus
allentando le 4 viti.
(Vedere figura 5)
•
Attivare il timer portando il mini
posizione "ON".
•
Riposizionare il coperchio
e avvitare le 4 viti. Coppia
di serraggio: 0,5 Nm.
26
rf]
può anche
ile sul sito:
-interruttore in
7.2 Programmazione oraria.
Collegare
SilenPlus
al dispositivo esterno tramite
Bluetooth seguendo le istruzioni del dispositivo.
Eseguire l'applicazione
EspaEvopool
pertinenti.
8. MANUTENZIONE
ControlSystem
:
Se
ControlSystem
non stabilisce la comunicazione con
SilenPlus
potrebbe essere necessario sostituire la
batteria.
Procedere come indicato al punto 4.2.
La batteria richiesta è di tipo CR2450, da 1,5 V.
SilenPlus
:
Le nostre apparecchiature
SilenPlus
manutenzione.
Pulire l'apparecchiatura con un panno umido evitando
di utilizzare detergenti aggressivi.
Nelle stagioni in cui possono verificarsi gelate è
necessario svuotare i tubi.
In caso di
dell'apparecchiatura si raccomanda di smontarla e
conservarla in un luogo asciutto e ventilato.
ATTENZIONE: in caso di guasto, operazioni ed
interventi sull'apparecchiatura possono essere
effettuati esclusivamente dall'assistenza tecn
autorizzata.
Per dettagli sui centri di assistenza tecnica ufficiali
consultare il sito:
www.espa.com
Al momento dello smaltimento, ricordare che il prodotto
non contiene alcun materiale tossico o inquinante. I
componenti principali sono debitamente i
consentire uno smaltimento selettivo.
9. DICHIARAZIONE DI CONFORMITÀ
Dichiariamo sotto la nostra responsabilità che i prodotti
descritti in questo manuale sono conformi alle seguenti
direttive comunitarie e norme tecniche:
- Direttiva 2004/1
08/CE (CEM)
·
Norme EN 61000-6-
1 e EN 61000
-
Direttiva 2006/95/CE (Bassa Tensione)
·
Norma EN 60730-
1 e EN 60730
Pere Tubert (Responsabile tecnico)
ESPA 2025, SL
Ctra. de Mieres, s/n
–
Girona -
Spagna
IT
e seguire le istruzioni
non richiedono
inattività prolungata
ica
.
dentificati per
-6-3
-2-6
17820 Banyoles
Page 27
10. INDICATORI LED
Di seguito sono riportate le possibili combinazioni dei LED con il rispettivo significato:
0 = Led OFF
1 = Led ON
2 = Led intermittente lento
3 = Led intermittente rapido (lampeggiante)
MAN/
FAULT
BACKWASH
Plus
PlusPlus
Plus
FILTRATION
Plus
PlusPlus
Plus
0 0 1
0 1 0
0 1 1
1 0 1
1 1 0
1 1 1
2 0 0
3 3 3
(. . .c o nt e m p o r a ne a me n te . .. )
3 0 1
3 1 0
3 1 1
2 1 2
2 1 1
27
Stato dell'apparecchiatura
Funzioni
Funzione
Filtration Plus
Filtration PlusFiltration Plus
Filtration Plus
in modalità Remoto.
Funzione
Backwash Plus
Backwash PlusBackwash Plus
Backwash Plus
in modalità Remoto.
Funzione Ciclo misto in modalità Remoto
. Motore al 100%.
Funzione
Filtration Plus
Filtration PlusFiltration Plus
Filtration Plus
in modalità Manuale.
Funzione
Backwash plus
Backwash plusBackwash plus
Backwash plus
in modalità Manuale.
Funzione Ciclo misto in modalità Manuale.
Modalità "attesa". Gruppo sotto tensione, motore fermo.
a) Valvola in posizioni intermedie oppure in posizione 6 nella modalità
Remoto.
b) Funzione Stop in modalità Manuale.
c) Posizione OFF del Timer.
Configurazione
Configurazione iniziale: in attesa di collegamento con
Configurazione della velocità di
Filtration Plus.
Filtration Plus.Filtration Plus.
Filtration Plus.
Configurazione della velocità di
Backwash Plus.
Backwash Plus.Backwash Plus.
Backwash Plus.
Configurazione della velocità del Ciclo misto.
Errori
Errore per mancanza di acqua. Si tenterà un nuovo
Errore mancanza di acqua. Arresto definitivo.
IT
ControlSystem
avviamento.
Page 28
28
Fig.1 / Abb.1
Fig.2 / Abb.2
Fig.3 / Abb.3
1: Filtración / Filter / Filtration / Filtern = Filtration Plus
2: Lavado / Backwash / Lavage / Rückspülen = Backwash plus
3: Enjuague / Rinse / Rincage / Nachpülen = motor 100%
4: Desagüe / Waste / Vidage / Entleeren = motor 100%
5: Circulación / Recirculate / Circulation / Zirkulieren = motor 100%
6: Cerrado / Closed / Fermé / Geschlossen = motor off
Fig.4 / Abb.4
Page 29
29
Fig. 5 / Abb. 5
Fig. 6 / Abb. 6
A
B
C
D
E
F
G
H
I
J
K
L
Page 30
30
Page 31
31
Page 32
199457 3-2014/01
ESPA 2025, S.L.
C/ Mieres, s/n – 17820 BANYOLES
GIRONA – SPAIN
www.espa.com
Loading...
