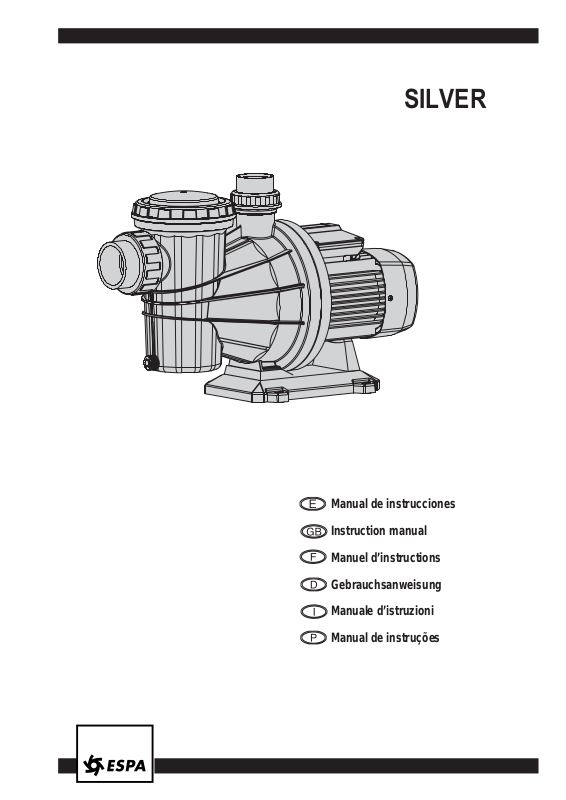

Page 1
SILVER
Manual de instrucciones
Instruction manual
Manuel d’instructions
Gebrauchsanweisung
Manuale d’istruzioni
Manual de instruções
Page 2
32
MANUAL DE INSTRUCCIONES
Advertencia para la seguridad de personas y cosas
Esta simbología junto con las palabras “peligro”y “atención” indican la posibilidad de peligro como consecuencia de no respetar
las prescripciones correspondientes.
PELIGRO La no advertencia de esta prescripción
riesgo de comporta un riesgo de electrocución.
electrocución
PELIGRO La no advertencia de esta prescripción
comporta un riesgo de daño a las personas
o cosas.
ATENCIÓN La no advertencia de esta prescripción
comporta un riesgo de daños a la bomba
o a la instalación.
1. GENERALIDADES
Las instrucciones que facilitamos tienen por objeto la correcta instalación y óptimo rendimiento de nuestras bombas.
Son bombas centrífugas monocelulares con elementos de filtración
incorporados, especialmente diseñadas para obtener el prefiltado y la
recirculación del agua en las piscinas.
Están concebidas para trabajar con aguas limpias y de temperatura
máxima de 35°C.
Los materiales utilizados son de máxima calidad, sometidos a estrictos
controles y verificados con rigurosidad extrema.
El adecuado seguimiento de las instrucciones de instalación y uso, así
como de los esquemas de conexión eléctricos evitará las sobrecargas
en el motor y las consecuencias de todo tipo que pudieran derivarse
acerca de las cuales declinamos cualquier responsabilidad.
2. INSTALACIÓN
La instalación de nuestras electrobombas sólo está permitida
en piscinas o estanques que cumplan las normas HD 384-7-702
parte CEI 60534-7-702. En supuestos dudosos rogamos consulten a su especialista.
La bomba se colocará lo más cerca posible del nivel del agua,
en posición horizontal, a fin de obtener el mínimo recorrido de
aspiración y la reducción de las pérdidas de carga.
Se recomienda no instalar la bomba a más de 3 mts. de altura
geométrica del nivel del agua.
Se procurará que esté a salvo de posibles inundaciones y reciba una ventilación de carácter seco.
3. MONTAJE DE TUBERÍAS
Las tuberías de aspiración e impulsión poseerán soportes independientes de los de la bomba.
En el caso de tuberías de materiales plásticos, aseguraremos la estanqueidad.
El tubo de aspiración debe poseer un diámetro igual o superior al de la
boca de aspiración de la bomba.
El interior de los orificios de aspiración e impulsión posee rosca hasta
una cierta profundidad. No debe sobrepasarse la misma al enroscar las
tuberías respectivas.Tampoco debe utilizarse ningún racord que no sea
nuevo o esté limpio.
La tubería de aspiración se estructurará con una ligera inclinación, evitando, asimismo la formación de sifones.
4. CONEXIÓN ELÉCTRICA
La instalación eléctrica deberá disponer de un sistema de
separación múltiple con apertura de contactos de al menos
3 mm.
La protección del sistema se basará en un interruptor diferenci al (I fn = 30 mA.). Si tiene que funcionar al aire libre, el
cable de alimentación debe corresponder a la norma CEE (2)
o bien al tipo H07 RN-F según VDE 0250.
Los motores monofásicos llevan protección térmica incorporada. En el caso de los trifásicos, el usuario debe proveer a la
misma según las normas de instalación vigentes.

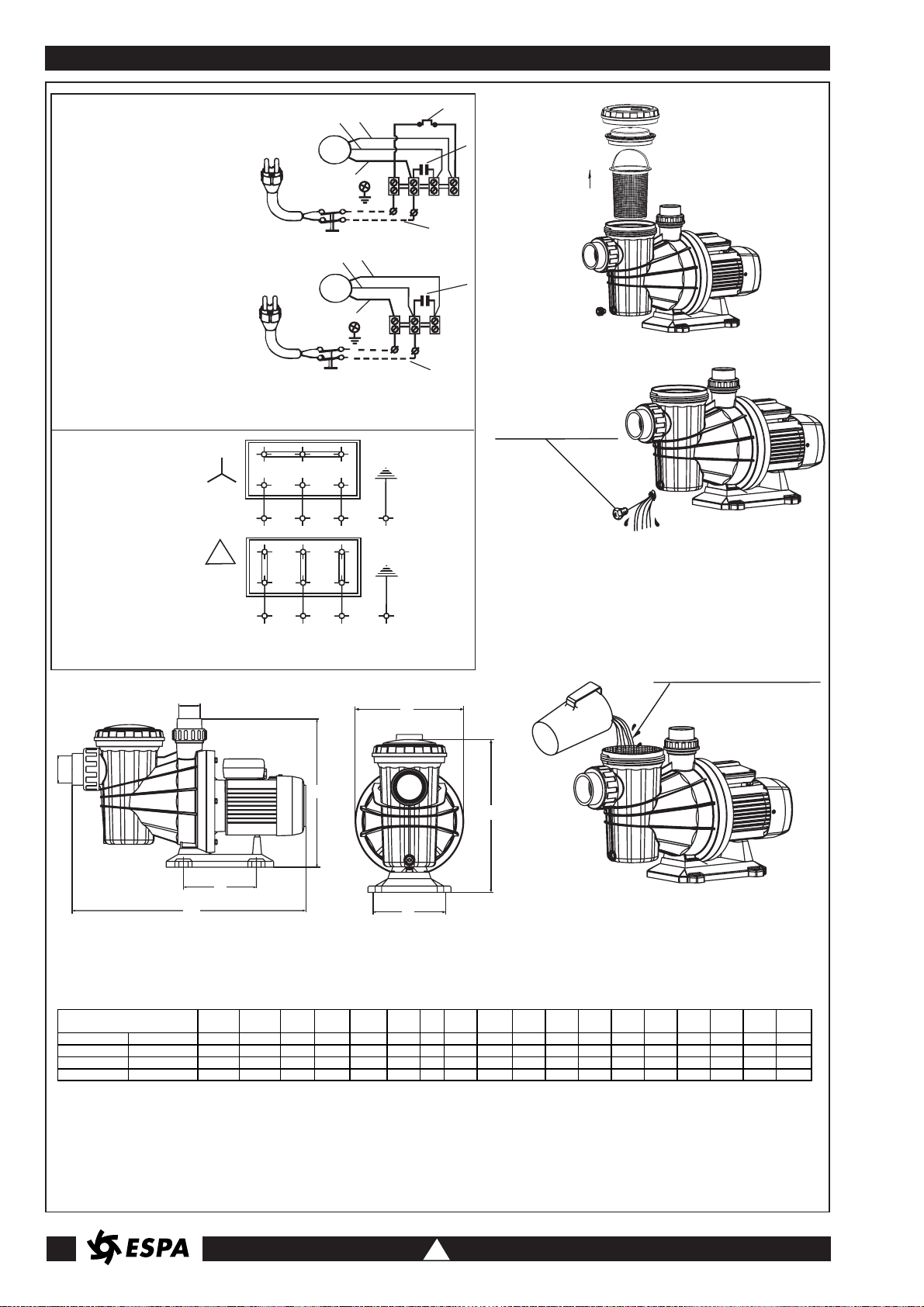

Los esquemas de la fig. (1) facilitan una correcta conexión
eléctrica.
5. CONTROLES PREVIOS A LA PUESTA EN MARCHA INICIAL
Efectuadas las conexiones que se definen en el apartado
anterior, desenrosque la pertinente tapa del filtro y llene de
agua el prefiltro de la bomba hasta el nivel inferior del tubo de
aspiración.
Compruebe que el eje de la bomba gire libremente.
Compruebe que la tensión y frecuencia de la red se corres-
ponden con las determinadas en la placa de características de
la bomba.
Vuelva a colocar la tapa del prefiltro en su emplazamiento y
enrósquela a conveniencia.
Compruebe que el sentido de giro del motor coincida con el
indicado en la tapa del ventilador. En los motores trifásicos, si
el sentido de giro es incorrecto invierta dos fases de alimentación en el cuadro de protección.
Si el motor no arranca procure descubrir la anomalía a través
de la relación de averías más habituales y sus posibles resoluciones que facilitamos en páginas posteriores.
NO HAGA FUNCIONAR NUNCA LA BOMBA EN SECO.
6. PUESTA EN MARCHA
Abra todas las válvulas de compuerta y dé tensión al motor.
Aguarde un tiempo razonable a que se efectúe el autocebado de la
tubería.
7. MANTENIMIENTO
Nuestras bombas no necesitan de ningún mantenimiento específico. Se recomienda sin embargo limpiar periódicamente el
filtro de la bomba, vaciar el cuerpo bomba durante los períodos
de bajas temperaturas a través del tapón de purga. Si la inactividad persistiera es aconsejable vaciar de agua la bomba, limpiarla y colocar de nuevo la tapa filtro con v aselina en la junta de
goma, asegurándose de que el local donde va a estar almacenada permanecerá seco y ventilado.
En caso de avería, el usuario no debe manipular la bomba.
Contacte con un servicio técnico autorizado.
Llegado el momento de desechar la bomba, ésta no contiene
ningún material tóxico ni contaminante.Los componentes principales están debidamente identificados para poder proceder a un
desguace selectivo.
Page 3
3
INSTRUCTION MANUAL
Safety precautions
This symbol together with one of the following words
“Danger”or “Warning”indicates the risk level deriving from failure to observe
the prescribed safety precautions:
DANGER Warns that failure to observe the pre-
risk of cautions involves a risk of electric
electric shock shock.
DANGER Warns that failure to observe the pre-
cautions involves a risk of damage to
persons and/or things.
WARNING Warns that failure to observe the precau-
tions involves the risk of damaging the
pum and/or the plant.
1. GENERAL
The purpose of these instructions is to ensure the correct installation
and best performance of our pumps.
These are single cell centrifugal pumps with built-in filter elements,
especially designed for prefiltering and recirculation of water in swimming pools.
They are designed to operate with clean water at a maximum temperature of 35°C.
All materials used are of top quality; they are subjected to strict, controls
and verified to extremely demanding standards.
Correct compliance with the installation and operation instructions, and
with the electrical connection diagrams, will prevent motor overloads
and the consequences of all types that could otherwise result, consequences for which we decline all responsability.
2. INSTALLATION
The installation of our electric pumps is only permitted in
swimming pools or ponds that meet HD 384-7-702 part CEI
60534-7-702. In case of doubt, inquire with an exper t.
The pump should be installed as near as possible to water level,
in horizontal position, in order to obtain a minimum suction path
and reduce head losses.
It is not advisable to install the pump at more than 3 m geometrical height from water level.
Independently of the geometrical height and the power of the
model chosen, self-priming times may be up to 10 min.
The pump should be protected from possible flooding and receive dry ventilation.
3. INST ALLING THE LINES
The supports of the suction and discharge lines will be independent of
those of the pump.
In the case of plastic lines, ensure tightness.
The suction line should have a diameter equal to or greater than that of
the suction mouth of the pump.
The inside of the suction and discharge holes is threaded to a certain
depth. This depth should not be exceeded when screwing on the respective lines. Only new or clean connectors should be used.
The suction lines should be structured with a slight slant to prevent the
formation of siphons.
4. ELECTRICAL CONNECTION
The electrical installation should have a multiple separation
system with contact opening of a least 3 mm.
The protection of the system will be based on a differential
switch (I fn = 30 mA).If outdoor operation is foreseen, the power
supply cord should meet EEC standards (2) or be of type
H07 RN-F as per VDE 0250.
Single-phase motors will be equipped with built-in thermal
protection.In the case of three-phase motors, the user should
provide thermal protection complying with the installation
rules in force.
The diagrams in Fig. (1) will allow correct electrical connection.
5. VERIFICATIONS PRIOR TO INITIAL START-UP
After making the connections defined in the preceeding section, unscrew the filter cover and fill the pump prefilter with
water to the bottom level of the suction line.
Verify that the pump shaft turns freely.
Verify that the mains voltage and frequency match those
specified on the nameplate of the pump.
Set the prefilter cover back in place and screw it to a suitable
tightness.
Check that the turning direction of the motor matches that
specified on the fan cover. In threephase motors, if the turning
direction is incorrect, reverse two supply phases on the protection panel.
If the motor does not start, tr y to determine the cause of the
irregularity by consulting the list of common faults and their
possible solutions, provided in this manual.
NEVER RUN THE PUMP DRY.
6. STARTING
Open all the gate valves and put the motor under voltage. Wait a reasonable time to allow self-priming.
7. MAINTENANCE
Our pumps do not require any specific maintenance. It is advisable, however, to periodically clean the pump filter and to
empty the pump housing in low-temperature periods through
the blowoff plug. If the pump is to remain idle, it is advisable to
empty and clean it, and then reinstall the filter cover with petroleum jelly on the rubber gasket, taking measures to ensure that
the place where the pump is to be stored will remain dry and
ventilated.
In the event of breakdo wn, the user m ust in no event handle the
pump, but must contact an authorised technical service.
When the time comes to dispose of the pump, it contains no
toxic or contaminating materials.The principal components are
duly identified for selective breaking.
Page 4
MANUEL D’INSTRUCTIONS
Avertissements pour la sécurité des personnes et des choses
La partie interne des trous d’aspiration et de refoulement est munie d’un
filet jusqu’à une cer taine profondeur. Celle-ci ne devra pas être dépassée
Le symbole associè à l’un des mots: “Danger” et
“Avertissement” indique la possibilité de danger dérivant du non respect d e
la prescription correspondante, suivant les spécifications suivantes:
DANGER Avertit que la non observation de la pres-
tension cription comporte un risque de choc
dangereuse électrique.
DANGER Avertit que la non observation de la pres-
cription comporte un risque de lésion
ou dommage aux personnes et/ou aux
choses.
AVERTISSEMENT
Avertit que la non observation de la prescription comporte un risque de dommage
à la pompe et/ou à l’installation.
1. GÉNÉRALITÉS
Les instructions procurées ont pour but l’installation correcte et le rendement optimum de nos pompes.
Ce sont des pompes centrifuges monocellulaires munies d’éléments de
filtrage incorporés, spécialement conçus pour l’obtention du pré-filtrage et
la recirculation de l’eau des piscines.
Elles sont conçues pour travailler avec des eaux propres et à une température de 35°C.
Les matériaux utilisés sont de tout premier choix, les contrôles auxquels
ils sont soumis étant stricts et les vérifications extrêmement rigoureuses.
Le respect des instructions d’installation et d’utilisation ainsi que des
schémas des connexions électriques évitera les surcharges au moteur
et les suites de n’importe quelle nature qui pourraient en découler, au
sujet desquelles nous nous dégageons de toute responsabilité quelle
qu’en soit la cause.
en vissant les tuyaux respectifs.
Les raccords utilisés devront être neufs ou tout au moins propres;les rac-
cords ne répondant pas à ces impératifs sont à exclure.
Le tuyau d’aspiration sera structuré av ec une certaine inclinaison afin d’é-
viter la formation de syphons.
4. BRANCHEMENT ÉLECTRIQUE
L’installation électrique devra être munie d’un système de séparation multiple avec ouverture des contacts d’au moins 3 mm.
La protection du système ser a est fondée sur un interrupteur
différentiel (I fn = 30 mA). Si la pompe doit fonctionner en plein
air, le fil d'alimentation doit se conformer à la norme CEE (2) ou
bien au type H07 RN-F selon VDE 0250.
Les moteurs monophasés sont dotés d'une protection thermique
incorporée. Dans le cas des triphasés, l'utilisateur doit se charger
de cette protection suivant les normes d'installation en vigueur.
Les schémas de la fig. (1) facilitent un branchement électrique
correct.
5. CONTRÔLES PRÉALABLES À LA MISE EN MARCHE DU DÉPART
Dès que les connexions définies dans le point précédent seront
faites, dévissez le couvercle du préfiltre qui convient et remplissez
d'eau le pré-filtre de la pompe jusqu'à ce que le niveau inférieur
supérieur du tuyau d'aspiration sera soit atteint.
Vérifiez si l'arbre de la pompe tourne librement.
Vérifiez si la tensión et la fréquence du réseau correspondent
bien à celles indiquées sur la plaque signalétique de la pompe.
Replacez le couvercle du préfiltre à sa place et vissez-le à
souhait correctement.
Vérifiez si le sens de rotation du moteur coïncide avec celui indi-
qué sur le couvercle du ventilateur. Dans les moteurs triphasés,
si les sens de rotation n'est pas correct, inversez deux phases
d'alimentation dans le tableau de protection.
2. INSTALLATION
L’installation de nos électropompes n’est autorisée que dans les
piscines ou les bassins respectant les normes NFC 15-100 partie
7-702. Dans les hypothèses douteuses nous vous prions de
consulter votre spécialiste.
La pompe sera fixée le plus près possible du niveau de l’eau, en
position horizontale, afin d’obtenir le parcours d’aspiration minimum et de réduire les pertes de charge.
Il est conseillé de ne pas installer la pompe à une hauteur géométrique dépassant 3 mètres par rapport au niveau de l’eau.
Indépendamment de la hauteur géométrique et de la puissance
du modèle choisi, les temps d’autoamorçage peuvent atteindre
jusqu’à 10 minutes.
On veillera à ce que la pompe soit à l’abril d’eventuelles inondations et qu’elle ait une aération puissante de nature sèche.
3. MONTAGE DES TUYAUTERIES
Les tuyauteries d’aspiration et de refoulement auront des supports indépendants de ceux de la pompe.
Dans le cas des tuyauteries en matière plastique, il faudra assurer l’étanchéité.
Le tuyau d’aspiration doit avoir un diamètre égal ou plus important que
celui de la bouche d’aspiration de la pompe.
6. MISE EN MARCHE
7. ENTRETIEN
Si le moteur ne démarre pas, essayez d'en déceler la défaillance
à travers le répertoire des pannes les plus courantes et leurs
éventuelles solutions, fournies dans les pages qui suivent.
NE FAITES JAMAIS FONCTIONNER LA POME POMPE A SEC.
Ouvrez toutes les vannes et mettez le moteur en marche.
Attendez pendant un temps raisonnable afin de permettre à l'auto-
amorçage de sefaire se faire.
Nos pompes n'ont besoin d'aucun entretien spécifique.Il est conseillé toutefois d'en nettoyer périodiquement le filtre, et d'en vider
le corps pendant les périodes des basses températures à travers
le bouchon de vidange.Si l'inactivité demeurait, il est conseillé de
vider l'eau de la pompe, la nettoyer et reposer le couvercle-filtre
en imprégnant de vaseline au préalable le joint en caoutchouc en
s'assurant que le local où elle va être stockée sera sec et aére.
En cas de panne, l'usager ne doit pas manipuler la pompe.
Contactez un service technique agréé.
Lorsque le moment est venu de se défaire de la pompe, celle-ci
ne contient aucun matériaux toxique ni polluant. Les composants
principaux sont dûment identifiés pour pouvoir procéder à un
ferraillage sélectif.
4
Page 5
5
GEBRAUCHSANWEISUNGS
Sicherheitshinweise für personen und sachen
Dieses Symbol gibt zusammen mit den Schriftzügen
“Achtung” und “Vorsicht die Wahrscheinlichkeit eines Risikos an, das auf die
Nichbeachtung der Vorschriften zurückgeht.Die Schriftzüge sind wie folgt in den
Vorschriften zu verstehen:
GEFAHR Macht darauf aufmerksam, daß Nicht-
gefaerliche
beachtungder Vorschriften das Risiko
spannung eines elektrischen Schadens nach sich
ziehen kann.
GEFAHR Macht darauf aufmerksam, daß Nicht-
beachtung der Vorschriften das Risiko eines
Schadens an Personen und/oder Sachen
nach sich ziehen kann.
VORSICHT Macht darauf aufmerksam, daß die Nicht-
beachtung der Vorschriften das Risikos
eines
Schadens an Pumpe und/oder
Anlage
nach sich zieht kann.
1. ALLGEMEINES
Unsere Anleitungen haben die korrekte Montage und eine optimale.Leistung
der von uns hergestellten Pumpen zum Ziel.
Unsere einstufigen Kreiselpumpen mit angebauter Filtervorrichtung wurden
speziell für das Vorfiltrieren und Umwälzen des Schwimmbadwassers entwickelt und hergestellt.
Das umzuwälzende Wasser darf eine Temperatur von 35 Grad C nicht
überschreiten.
Das von uns verwendete Material höchster Qualität unterliegt einer strengen
Kontrolle und wird unter extremen Bedingungen getested.
Bei entsprechender Beachtung unserer Montage und Bedienungsanleitung
sowie der elektrischen Schaltschemen werden eine Überlastung des Motors
sowie alle daraus entstehenden Folgeschäden vermieden, für die wir keinerlei Haftung übernehmen können.
2. MONTAGE
Der Einsatz unserer Schwimmbadpumpen ist nur bei Schwimmbecken
und Teichen zulässig, die
HD 384-7-702 CEI 60534-7-702
.Im
Zweifelsfalle wenden Sie sich bitte an Ihren Fachhändler.
Um den Saugweg so kurz wie möglich zu halten und Füllverluste weitgehend zu vermeiden, ist die Pumpe horizontal und möglichst auf Höhe
des Wasserspiegels zu montieren.
Auf keinen Fall sollte die Pumpe mehr als 3 Meter über dem
Wasserspiegel montiert werden.
Unabhängig von der geometrischen Höhe und der Leistung des eingesetzten Modells kann die Selbstansaugphase bis zu 10 Minuten
dauern.
Zur Vermeidung unerwünschter und unnötiger Nebengeräusche und
Schallübertragungen sowie Erschütterungen.
Stellen Sie sicher, dass die Pumpe überschwemmungssicher aufgestellt und ausreichend mit trockener Luft gekühlt wird.
3. VERLEGUNG DER LEITUNGEN
Saug und Druckleitung müssen unabhängig von der Pumpe sicher befestigt
werden.
Bei kunststoffrohren kann nur bei Verwendung eine absolute Dichtigkeit
sichergestellt werden.
Der Durchmesser der Saugleitung darf keinesfalls under dem Durchmesser
des Saugstutzens der Pumpe liegen.
Saug und Druckstutzen sind innen mit einem Gewinde versehen. Beim
Anschrauben der entsprechenden Leitungen darf die Länge dieses Gewindes
nicht überschritten werden. Es sind ausschliesslich neue und saubere
Anschlusstutzen zu verwenden.
Die Saugleitung muss eine leichte Neigung aufweisen.Eine Syphonbildung ist
in jedem Falle zu vermeiden.
4. NETZANSCHLUSS
Die elektrische Anlage muss mit einem Vielfach-Schaltersystem mit
einem Kontaktabstand von mindestens 3 mm allpolig ausgerüstet sein.
Das System wird durch einen Differentialschalter gesichert (1
FN=30 mA).
Das Netzkabel der Pumpe muss mindestens H 07 RN-F nach DIN VDE
0250 entsprechen und mit Kabelschuhen versehen sein. Das
Anschliessen der Pumpe hat durch einen Elektrofachmann zu
erfolgen.
Die Einphasenmotoren (Wechselstrom) verfügen über einen eingebauten Thermoschutzschalter. Bei Drehstrommotoren trägt der
Benutzer für den entsprechenden Motorschutz Sorge, und zwar unter
Beachtung der entsprechenden Richtlinien.
Der Einstellwert des Motorschutzschalters bei Drehstrommotoren
muss den Angaben auf dem Typenschild entsprechen.
Die Zeichnungen zu Fig.1 erleichtern einen korrekten Netzanschluss..
5. KONTROLLE VOR DER ERSTEN INBETRIEBNAHME
Schrauben Sie nach Herstellung der im vorangegangenen Abschnitt
aufgeführten Anschlüsse den Vorfilterdeckel ab und füllen den
Vorfilter der Pumpe bis zum unteren Flüssigkeitsstand (Saugseite)
mit Wasser.
Achten Sie auf ein freies Drehen der Pumpenwelle.Stellen Sie siches
dass Spannung und Frequenz von Stromnetz und von Pumpe übereinstimmen (Typenschild).
Setzen Sie den Deckel wieder auf den V orfilter und schr auben Sie ihn
entsprechend fest.
Überprüfen Sie, ob die Drehrichtung des Motors mit der auf dem
Ventilatordeckel angegebenen Richtung übereinstimmt. Ist dies nich
der Fall, müssen bei Drehstrommotoren zwei Phasen des Netzkabels
an der Sicherungstafel umgekehrt werden.
Sollte der Motor nich anspringen, versuchen Sie anhand der auf den
nachfolgenden Seiten wieder-gegebenen Liste der möglichen
Defekte, die entsprechenden Ursache herauszufinden, um die
Störung zu beheben.
SETZEN SIE DIE PUMPE NIEMALS TROCKEN IN BETRIEB.
6. INBETRIEBNAHME
Öffnen Sie alle Schieberventile und setzen Sie die Pumpe in Betrieb.Warten
Sie eine gewisse Zeit, bis die Selbstansaugphase abgeschlossen und die
Pumpe voll leistungsfähig ist.
7. WARTUNG
Unsere Pumpen bedürfen keiner besonderen Wartung.Wir empfehlen jedoch
eine regelmässige Reinigung des Filterkorbes im Vorfilter, sowie eine über
die Ablassöffnung vorzunehmende Entleerung des Pumpegehäuses in der
kalten Jahreszeit.
BEI JEGLICHEN WARTUNGSARBEITEN IST DIE PUMPE VOM
ELEKTRISCHEN NETZ ALLPOLIG ZU TRENNEN.
8. EMPFEHLUNG
Sollte die Anlage für längere Zeit nicht benutzt werden, ist eine
vollständige Entleerung und eine Reinigung der Pumpe dringend zu
empfehlen.
Die Dichtung des Vorfilterdeckels is mit Vaseline einzufetten und
Deckel und Dichtung leicht aufzuschrauben.
Die Pumpe soll vollständig entleert, trocken und gut gelüftet gelagert
werden.
Bei Störungen ist unserer Vertrags-Kundendienst zu Rate zu ziehen.
Eigenmächtige Eingriffen führen zum Erlöschen der Garantie.
Alle Teile der Pumpen können am Ende der Lebensdauer der normalen V erwertung zugeführt werden.
Page 6
6
MANUALE D’ISTRUZIONI
Avvertimenti per la sicurezza delle persone e delle cose
Questa simbologia assieme alle relative diciture:
“Pericolo” e “Avvertenza” indicano la potenzialità del rischio der ivante dal
mancato rispetto della prescrizione alla quale sono stati abbinati, come
sotto specificato:
PERICOLO
Avverte che la mancata osservanza
rischio di scosse
della prescrizione comporta un rischio
elettriche
di scosse elettriche.
PERICOLO
Avverte che la mancata osservanza
della prescrizione comporta un r ischio
di danno alle persone e/o alle cose.
AVVERTENZA
Avverte che la mancata osservanza
della prescrizione comporta un rischio
di danno alla pompa o al l’impianto.
1. GÉNÉRALITÀ
Le istruzioni da noi fornite hanno come fine la corretta installazione ed il
rendimento ottimale delle nostre pompe.
Sono pompe centrifughe, monocellulari con elementi di filtraggio incorporati, appositamente progettate per ottenere il prefiltraggio e la ricircolazione dell’acqua nelle piscine. Sono concepite per lavorare con acqua
pulita ad una temperatura massima di 35°C.
I materiali utilizzati sono della massima qualità, sottoposti a stretti controlli e verificati con stremo rigore.
L’attenersi scrupolosamente alle istr uzioni d’installazione ed uso, ed agli
schemi dei collegamenti elettrici eviterà i sovraccarichi del motore e le
conseguenze di ogni tipo che ne potrebbero derivare e rispetto alle quali
decliniamo qualsiasi responsabilità.
2. INSTALLAZIONE
L’installazione delle nostre elettropompe è permessa solo in piscine o laghetti che siano conformi alle norme
HD 384-7-702
parte CEI 60534-7-702.
Nei casi dubbi.Vi preghiamo di consul-
tare il Vs.specialista.
La pompa dovrà essere collocata il più vicino possibile al livello
dell’acqua, in posizione orizzontale, per ottenere il minor percorso d’aspirazione e la riduzione delle perdite di carico.
Si raccomanda di non installare la pompa ad oltre 3 metri d’altezza geometrica dal livello dell’acqua.
Indipendentemente dall’altezza geometrica e dalla potenza del
modello prescelto, i tempti d’avviamento possono giungere fino a
10 minuti.
Si cercherà di fare in modo che stia al riparo da possibili inondazione e che riceva una potente ventilazione di tipo secco.
3. MONTAGGIO DELLE TUBAZIONI
Le tubazioni di aspirazione e d’impulsione avranno supporti indipendenti
da quelli della pompa.
Nel caso di tubazioni in materiali plastici, assicurare la tenuta di guarnizioni e filettature.
Il tubo d’aspirazione deve avere un diametro uguale o superiore a quello
della bocca d’aspirazione della pompa.
La parte interna degli or ifici d’aspirazione e d’impulsione è filettata fino
ad una certa profondità, che non deve essere superata nell’avvitare le
rispettive tuba
zioni. Non si devono utilizzare raccordi che non siano nuovi
e puliti.
La tubazione d’aspirazione sarà strutturata con una leggera inclinazione,
evitando allo stesso tempo la formazione di sifoni.
4. CONNESSIONE ELETTRICA
L'impianto elettrico dovrà disporre di un sistema a separazione
multipla con apertura dei contatti di almeno 3 mm.
La protezione del sistema si baserà su un interruttore differenziale (I fn=30 mA). Se deve funzionare all'aria aperta, il cavo
d'alimentazione deve corrispondere alla norma CEE (2) oppure al
tipo H07 RN-F in base al VDE 0250.
Il motori monofasici hanno una protezione termica incorporata.
Nel caso dei trifasici, è l'utente che vi deve provvedere in base
alle norme d'installazione vigenti.
Gli schemi della figura (1) agevolano una corretta connessione
elettrica.
5. CONTROLLI PREVI ALLA MESSA IN FUNCIONE INIZIALE
Realizzati i collegamenti descritti nel punto precedente, svitare il
pertinente coperchio del filtro e riempire d’acqua il prefiltro della
pompa fino al livello inferiore del tubo d’aspirazione.
Verificare che l’asse della pompa giri liberamente.
Verificare che la tensione e la frequenza della rete corrispondano
a quelle indicate nella piastrina delle caratteristiche della pompa.
Rimettere il coperchio del prefiltro nella sua sede ed avvitarvelo
convenientemente.
Controllare che il senso di rotazione del motore coincida con
quello indicato sul coperchio del ventilatore.Nei motori trifasici, se
il senso di rotazione non è quello corretto, si devono invertire due
fasi d’alimentazione nel quadro di protezione.
Se il motore non si avvia, cercare di scoprire l’anomalia avvalendosi dell’elenco delle avarie più comuni e dette loro possisibili
soluzioni, che si trova nelle pagine seguenti.
NON FAR MAI FUNZIONARE LA POMPA A SECCO.
6. MESSA IN FUNCIONAMENTO
Aprire tutte le valvole a saracinesca e dare tensione al motore.
Aspettare un periodo ragionevole di tempo affinché si realizzi l’avvia-
mento automatico.
7. MANUTENZIONE
Le nostre pompe non hanno bisogno di nessuna manutenzione
specifica. Tuttavia si raccomanda di pulire periodicamente il filtro
della pompa e di vuotare il corpo della pompa attraverso il tappo
di spurgo durante i periodi di basse temperature.Il caso d’inattività
prolungata, è consigliabile svuotare dall’acqua la pompa, pulirla e
collocare nuovamente il coperchio filtro dopo aver spalmato con
vasellina la guarnizione di gomma assicurandosi che il locale in
cui deve essere riposta rimanga secco e ventilato.
In caso di guasti l’utente non dovrà compiere alcun intervento sulla
pompa. Rivolgersi a un ser vizio autorizzato di assistenza tecnica.
Quando serà necessario mettere fuori servizio la pompa, tenere
presente che la stessa non contiene alcun materiale tossico o
inquinante. I componenti pr incipali sono opportunamente identificati per consentirne lo smaltimento differenziato.
Page 7
7
MANUAL DE INSTRUÇÕES
Advertência para a segurança de pessoas e coisas
Esta simbologia junto das palavras “Perigo” e
“Atenção”, indicam a possibilidade de perigo em consequência do desrespeito pelas prescrições correspondentes.
PERIGO A inadvertência desta prescrição com-
de porta perigo de electrocussão.
electrocussão
PERIGO A inadvertência desta prescrição com-
porta riscos humanos e mater iais.
ATENÇÃO A inadvertência desta prescrição compor-
ta o perigo de danos à bomba ou na
instalação.
1. GENERALIDADES
As instruções que fornecemos têm por objectivo a correcta instalação e
o rendimento óptimo das nossas bombas.
São bombas centrífugas monocelulares com elementos de filtragem
incorporados, especialmente concebidas para obter a pre-filtragem e a
recirculação de água nas piscinas. Estao concebidas para trabalhar com
águas limpias a uma temperatura máxima de 35°C.
Os materiais utilizados são da máxima qualidade, submetidos a rigorosos
controlos e verificados com extremo rigor.
Seguir adequadamente as instruções de instalação e uso, assim como os
esquemas de instalação eléctrica evitará sobrecargas no motor e os problemas que daí possam decorer e dos quais declinamos toda a responsabilidade.
2. INSTALAÇÃO
A instalação das nossas electrobombas só está permitida em piscinas ou tanques que cumpran as normas
HD 384-7-702 parte
CEI 60534-7-702.
Em casos duvidosos solicitamos consultem
um especialista.
A bomba colocar-se-á o mais perto possível do nível da água, em
posição horizontal, a fim de obter o mínimo percurso de aspiração e a redução das perdas de carga.
Recomenda-se não instalar a bomba a mais de 3 m de altura do
nível da água.
Independentemente da altura e da potência do modelo escolhido,
os tempos de auto-cevadura podem chegar a durar 10 minutos.
Deverá procurar-se que fique a salvo de inundações e que receba uma forte ventilação de tipo seco.
3. MONTAGEM DE TUBAGENS
As tubagens de aspiração e expulsão terão suportes independentes dos
da bomba.
No caso de tubagens de materiais plásticos, garantiremos a estanqueidade.
O tubo de aspiração deve possuir un diâmetro igual ou superior ao da
boca de aspiração da bomba.
O interior dos orifícios de aspiração e expulsão possui rosca até uma
certa profundidade.Não se deve ultrapassar essa profundidade ao enroscar as tubagens respectivas. Tambén não deve ser utilizada nenhuma
união que não seja nova ou que não esteja limpa.
A tubagem de aspiração colocar-se-á com uma ligeira inclinação,
evitando assim a formação de sifões.
4. LIGAÇÃO ELÉCTRICA
A installação eléctrica deverá dispôr de um sistema de separação
múltiplo com abertura de contactos de pelo menos 3 mm.
A protecção do sistema basear-se-á num interruptor diferencial
(I fn=30 mA). Se tiver que funcionar ao ar live, o cabo de alimentação deve corresponder à norma CEE (2) ou ao tipo H07 RN-F
segundo VDE 0250.
Os motores monofásicos levam protecção térmica incorporada.
No caso dos trifásicos, o utilizador deverá providenciar a mesma
de acordo com as normas de instalação vigentes.
Os esquemas da fig. (1) mostram uma ligação eléctrica correcta.
5. CONTROLOS A EFECTUAR ANTES DO ARRANQUE INICIAL
Efectuadas as ligações que se definem na secção anterior,
desenrosque a tampa devida do filtro e encha de água o pre-filtro da bomba até ao nível inferior do tubo de aspiração.
Verifique se o eixo da bomba gira livremente.
Verifique se a tensão e a frequência da rede correspondem às
inscritas na placa de características da bomba.
Volte a colocar a tampa do pre-filtro no seu lugar e enrosque-a
convenientemente.
Verifique se o sentido de rotação do motor coincide com o indi-
cado na tampa do ventilador. Nos motores trifásicos, se o sentido de rotação está incorrecto inverta as duas fases de alimentação no quadro de protecção.
Se o motor não arranca procure descobrir a anomalia através da
lista de avarias mais habituais e as suas possíveis soluções que
indicamos nas páginas seguintes.
NUNCA FAÇA FUNCIONAR A BOMBA A SECO.
6. ARRANQUE
Abra todas as válvulas de comporta e dê tensão ao motor.
Aguarde um tempo razoável para que se efectue a autocevadura.
7. MANUTENÇÃO
A nossas bombas não necessitam nenhuma manutenção especial. Contudo, recomenda-se limpar periodicamente o filtro da
bomba, esvaziar o corpo da bomba durante os períodos de temperaturas baixas através da tampa de purga.Se a inactividade for
duradoura é aconselhável esvaziar de água a bomba, limpá-la e
colocar de novo a tampa filtro com vaselina na junta de borracha,
certificando-se que o local onde a bomba vai ficar armazenada
permanecerá seco e ventilado.
Em caso de avaria, o utilizador não debe utilizar a bomba. Debese contactar com um serviço técnico autorizado.
Ao retirar a bomba de serviço, esta não contém nenhum material
tóxico nem contaminante. Os componentes principais estão devidamente identificados de modo a se realizar uma deposição
selectiva.
Page 8
ALIMENTACIÓN MONOFÁSICA
8
V/Hz esp.: Ver placa datos bomba / See pump nameplate / Voir plaque signalétique / Siehe Pumpentypenschild / Vedere targhetta / Ver chapa de caracteristicas da bomba
Temperatura líquido / Liquid Temperature / Température du liquide / Umgebungstemperatur / Temperatura del liquido / Temperatura do liquido: 4°C a 35°C
Temperatura de almacenamiento / Storage temperature / Température de stockage / Lagertemteratur / Temperatura ambiente / Temperatura ambiente: -10°C a +50°C
Humedad relativa del aire / Relative Air Humidity / Humidité relative de l’air / Relative Luftfeuchtigkeit / Umidità relativa dell’aria / Humidade relativa do ar: 95% Max.
Motor classe: I
SINGLE PHASE SUPPLY
ALIMENTATION MONOPHASÉE
EINPHASENSTROM
ALIMENTAZIONE MONOFASICA
ALIMENTAÇÃO MONOFASICA
1 - ROJO
RED
ROUGE
ROT
ROSSO
VERMELHO
3 - NEGRO
BLACK
NOIR
SCHWARZ
NERO
PRETO
5 - LÍNEA
LINE
TENSION
SPANNUNG
LINEA
LINHA
ALIMENTACIÓN
TRIFÁSICA
THREE PHASE
SUPPLY
ALIMENTATION
TRIPHASÉE
2 - BLANCO
WHITE
BLANC
WEISS
BIANCO
BRANCO
4 - CONDENSADOR
CAPACITOR
CONDENSATEUR
KONDENSATOR
CONDENSATORE
CONDENSADOR
6 - PROTECTOR TÉRMICO
MOTOR RELAY
PROTECTEUR MOTEUR
MOTORSCHUTZ
PROTETTORE DEL MOTORE
MOTO PROTECTOR
DREIPHASENSTROM
ALIMENTAZIONE
TRIFASICA
ALIMENTAÇÃO
TRIFASICA
Fig. 1
G
3
1
M
1
~
2
1
2
M
1
~
3
Z
U
ZXY
UVW
Y
W
V
N
N
E
L
5
L
5
400 V
230 V
6
4
4
TAPÓN DE VACIADO
DRAINAGE PLUG
BOUCHON DE VIDANGE
ABLAßSTOPFEN
TAPPO SCARICO
TAMPÃO DE PURGA
TAPÓN DE CEBADO
PRIMING PLUG
BOUCHON DE REMPLISSAGE
EINFÜLLSTOPFEN
TAPPO DI RIEMPIMENTO
TAMPÃO DE FERRAGEM
H
C
F
B
A
D
Q max.
H max.
A 1 ∼
230V 50Hz / 230/400V 50Hz
SILVER 50M - 280 13.5 3.7 - 16 0.8 55 45 < 70 544 170 345 159 238 330 50 63 9.4
SILVER 75M - 340 15 5.5 - 16 1.1 55 47 < 70 544 170 345 159 238 330 50 63 10.7
SILVER 100M - 380 16.5 6.2 - 16 1.3 55 48 < 70 544 170 345 159 238 330 50 63 11.4
SILVER 150M SILVER 150T 430 18.5 7.1 2.8 25 1.6 55 55 < 70 574 170 345 159 238 330 50 63 13.5
(l/min)
(m)
230V
A 3 ∼
400V
C - µF
P1
(kW)
IP
η
(%)
dBA
A
(mm)B (mm)C (mm)D (mm)E (mm) F (mm) G (mm) H (mm)
(± 1)
Kg
Page 9
1) La bomba no se
ceba.
2) La bomba da poco
caudal.
3) La bomba hace
ruido.
4) La bomba no
arranca.
5) El motor hace ruido
pero no se pone en
marcha.
1) Pump does not
prime.
2) Pump supplies scant
flow.
3) Pump noisy.
4) Pump does not start.
5) Motor makes sound
but does not start.
12345
XX
X
X
X
X
XX
X
XX
X
X
X
XX
X
X
X
12345
XX
X
X
X
X
XX
X
XX
X
X
X
XX
X
X
X
POSIBLES AVERÍAS, CAUSAS Y SOLUCIONES
CAUSAS
Entrada de aire por la tubería de aspiración
Mala estanqueidad de la tapa filtro
Giro del motor invertido
Cierre mecánico defectuoso
Altura de aspiración excesiva
Voltaje erróneo
Prefiltro vacío de agua
Aspiración fuera del agua
Filtro obturado
Tubería de aspiración con diámetro inferior al requerido
Impulsión obturada
Fijación incorrecta de la bomba
Cuerpo extraño dentro de la bomba
Térmico intervenido
X
Falta de tensión
X
Motor bloqueado
X
POSSIBLE FAULTS, CAUSES AND SOLUTIONS
POSSIBLE PROBLEM
Air entry through suction line
Inadequate airtightness of filter cover
Motor turning direction reversed
Defective mechanical seal
Excessive suction height
Incorrect voltage
No water in prefilter
Suctioning out of water
Filter clogged
Diameter of suction line smaller than required
Discharge clogged
Incorrect pump attachment
Foreign body in pump
Thermal relay tripped
X
Lack of power
X
Motor blocked
X
SOLUCIONES
Compruebe, estado racores y juntas del tubo de aspiración
Limpie la tapa filtro y compruebe estado de la junta de goma
Invierta 2 fases de la alimentación
Cambie cierre mecánico
Coloque la bomba al nivel adecuado
Compruebe el voltaje de la placa características y el de la red
Llene de agua el prefiltro
Coloque la aspiración correctamente
Limpie el filtro
Dimensione correctamente la aspiración
Repase filtro y tubo impulsión
Fije correctamente la bomba
Limpie la bomba y repase el filtro de la misma
Rearme térmico
Rearme de los fusibles
Desmonte el motor y acuda al servicio técnico
SOLUTIONS
Verify condition of connectors and gaskets of suction line
Clean the filter cover and verify condition of rubber gasket
Reverse 2 phases of the supply
Change mechanical seal
Set pump at a suitable level
Verify the voltage specified on the nameplate and that of the mains
Fill prefilter with water
Set suction in correct position
Clean filter
Correctly dimension suction line
Inspect filter and discharge line
Attach pump correctly
Clean pump and inspect its filter
Reset thermal relay
Reset the fuses
Remove the motor and call the Technical Service
1) La pompe ne
s’amorce pas.
2) La pompe fournit un
débit faible.
3) La pompe fait du
bruit.
4) La pompe ne
démarre pas.
12345
XX
X
X
X
XX
X
X
X
5) Le moteur fait du
bruit mais il ne
se met pas en
marche.
PANNES EVENTUELLES, CAUSES ET SOLUTIONS
CAUSES
Entrée d’air par le tube d’aspiration
Mauvaise étanchéité du couvercle filtre
X
Rotation du moteur inversée
Fermeture mécanique défectueuse
Hauteur d’aspiration excessive
XX
Tensión erronée
Pré-filtre sans eau
Aspiration hors de l’eau
X
XX
X
X
X
Filtre obturé
Tuyau d’aspiration ayant un diamètre inférieur au diamètre exigé
Refoulement obturée
Fixation erronée de la pompe
Corps étranger à l’intérieur de la pompe
Thermique intervenu
X
Pas de tension
X
Moteur bloqué
X
9
SOLUTIONS
Vérifiez l’état des raccords et des joints du tube d’aspiration
Nettoyez le couvercle-filtre et vérifiez l’état du joint cautchouc
Inversez 2 phases de l’alimentation électrique
Changez la fermeture mécanique
Positionnez la pompe au niveau approprié
Vérifiez la tension à la plaque signalétique et au réseau
Remplissez d’eau le pré-filtre
Placez l’aspiration convenablement
Nettoyez le filtre
Dimensionnez convenablement l’aspiration
Revoyez le filtre et le tube de refoulement
Fixed fixer convenablement la pompe
Nettoyez la pompe et vérifiez le filtre
Réarmement thermique
Réarmement des fusibles
Déposez le moteur et appelez le service technique
Page 10
10
1) Selbstansaugphase
defekt.
2) Zu geringer
Wasserdruck.
3) Pumpe arbeitet zu
laut.
4) Pumpe springt nich
an.
5) Motorgeräusch, aber
kein Anspringen.
Lufteintritt durch die Saugleitung
Filterdeckel ist undicht
Falsche Drehrichtung des Motors
Mechanische Dichtung ist defekt
Übermässige Saughöhe
Falsche Spannung
Vorfilter ohne Wasser
Saugstutzen über Wasser
Filter ist verstopft
Saugleitung hat zu kleinen Durchmesser
Druckseitige V erstopfung
Mangelhafte Befestigung der Pumpe
Fremdkörper in der Pumpe
Thermoschutzrelais hat angesprochen
Mangelnde Spannung
Motor ist blockiert
ABHILFE
Anschlusstutzen und saugseitige Dichtungen überprüfen
Filterdeckel reinigen und Gummidichtung überprüfen
2 Phasen am Netzkabel umkehren
Mechanische Dichtung auswechseln
Pumpenhöhe entsprechend korrigieren
Pumpenspannung (s.Typenschild) mit Netzspannung vergleichen
Vorfilter mit Wassen füllen
Saugstutzenlage entsprechend korrigieren
Filter reinigen
Saugstutzen entsprechend auslegen
Filter und Druckstutzen reinigen
Pumpe korrekt befestigen
Pumpe und Pumpenfilter reinigen
Thermoschutzrelais rückstellen
Sicherungen rückstellen
Motor ausbauen und Kundendienst verständigen
MÖGLICHE DEFEKTE, URSACHEN UND ABHILFE
URSACHEN
12345
XX
X
X
X
XX
XX
X
X
X
X
XX
X
X
X
X
X
X
X
1) La pompa non si
alimenta.
2) La pompa ha poca
portata.
3) La pompa fa rumore.
4) La pompa non si
mette in funzione.
5) Il motore fa rumore,
ma non si mette in
funzione.
Entrada d’aria dal condotto d’aspirazione
Cattiva tenuta del coperchio filtro
Senso di rotazione invertito
Chiusura meccanica difettosa
Eccessiva altezza d’aspirazzione
Voltaggio sbagliato
Prefiltro senz’acqua
Aspirazione fuori dall’acqua
Filtro ostruito
Tubi d’aspirazione di diametro inferiore al richiesto
Impulsione ostruita
Incorretto fissaggio della pompa
Corpo estraneo dentro la pompa
Relè termico scattato
Mancanza di tensione
Motore bloccato
SOLUZIONI
Verificare lo stato dei raccordi e delle guarnizioni del tubo d’aspirazione
Pulire il coperchio filtro e controllare lo stato della guarnizione di gomma
Invertire due fasi dell’alimentazione
Sostituire la chiusura meccanica
Collocare la pompa al livello adeguato
Controllare il voltaggio della piastrina delle caratteristiche e quello della rete
Riempire d’acqua il prefiltro
Collocare correttamente l’aspirazione
Pulire il filtro
Dimensionare correttamente l’aspirazione
Controllare il filtro ed il tubo d’impulsione
Fissare correttamente la pompa
Pulire la pompa e controllarne il filtro
Riarmare il relè termico
Riattivare i fusibili
Smontare il motore e rivolgersi al servizio tecnico
POSSIBILI AVARIE, MOTIVI E SOLUZIONI
MOTIVI
12345
XX
X
X
X
XX
XX
X
X
X
X
XX
X
X
X
X
X
X
X
1) A bomba não ceva.
2) A bomba fornece
pouco caudal.
3) A bomba faz ruído.
4) A bomba não
arranca.
5) O motor faz ruído
mas não arranca.
Entrada de ar pela tubagem de aspiração
Má estanqueidade da tampa filtro
Rotação do motor invertida
Fecho mecânico defeituoso
Altura de aspiração excessiva
Voltagem errada
Pre-filtro vazio de água
Aspiração fora de água
Filtro obturado
Tubagem de aspiração com diâmetro inferior ao requerido
Expulsão obturada
Fixação da bomba incorrecta
Corpo estranho dentro da bomba
Térmico invertido
Falta de tensão
Motor bloqueado
SOLUÇÕES
Verifique o estado de uniões e juntas do tubo de aspiração
Limpe a tampa filtro e verifique estado da junta de borracha
Inverta 2 fases da alimentaçao
Mude fecho mecânico
Coloque a bomba a nível adequado
Verifique a voltagem da placa de características e a da rede
Encha o pre-filtro de água
Coloque correctamente a aspiração
Limpe o filtro
Dimensione correctamente a aspiração
Reveja filtro e tubo expulsão
Fixe a bomba correctamente
Limpe a bomba e reveja o filtro da mesma
Rerme térmico
Rearme os fusíveis
Desmonte o motor e recorra ao seviço técnico
POSSÍVEIS AVARIAS, CAUSAS E SOLUÇÕES
CAUSAS
12345
XX
X
X
X
XX
XX
X
X
X
X
XX
X
X
X
X
X
X
X
Page 11
E BOMBAS DE SUPERFICIE
Indicaciones de seguridad y prevención de daños en la
bomba y personas.
GB SURFACE PUMPS
Safety instructions and damage prevention of pump and property
D OBERFLÄCHENPUMPEN
Anweisungen für die Sicherheit der Personen und zur
Verhütung von Schäden an der Pumpe und an Sachen.
F POMPES DE SURFACE
Indications de sécurité pour les personnes et prévention des
dommages à la pompe et aux choses.
I POMPE DI SUPERFICIE
Indicazioni di sicurezza per le persone e prevenzione danni
alla pompa e alle cose.
P BOMBAS DE SUPERFÍCIE
Indicações de segurança para as pessoas e de prevenção
de prejuízos à bomba e às coisas.
NL OPPERVLAKTEPOMPEN
Voorschriften voor de veiligheid van personen en ter voorkoming van schade aan de pomp zelf en aan andere voorwerpen.
S YTPUMPAR
Säkerhetsföreskrifter samt anvisningar för förebyggande av
sak-och personskador
N OVERFLATEPUMPER
Sikkerhetsforskrifter og anvisninger for forebyggelse av
skade på personer og gjenstander.
DK OVERFLADEPUMPER
Sikkerhedsforskrifter samt anvisninger til forebyggelse af
ting- og personskader.
SF PINTAPUMPUT
Turvallisuusmääräykset sekä ohjeet esineisiin ja henkilöihin
kohdistuvien vahinkojen varalta.
GR LWP\ITLPIQLY ITZRPLY
Lib¡fj¡fn /lkmt/fgd´n _mq_h¡f_n g_f /lkhdsd cdµft´i
modi _iohf_ g_f mo_ _iofg¡´fµ¡i_.

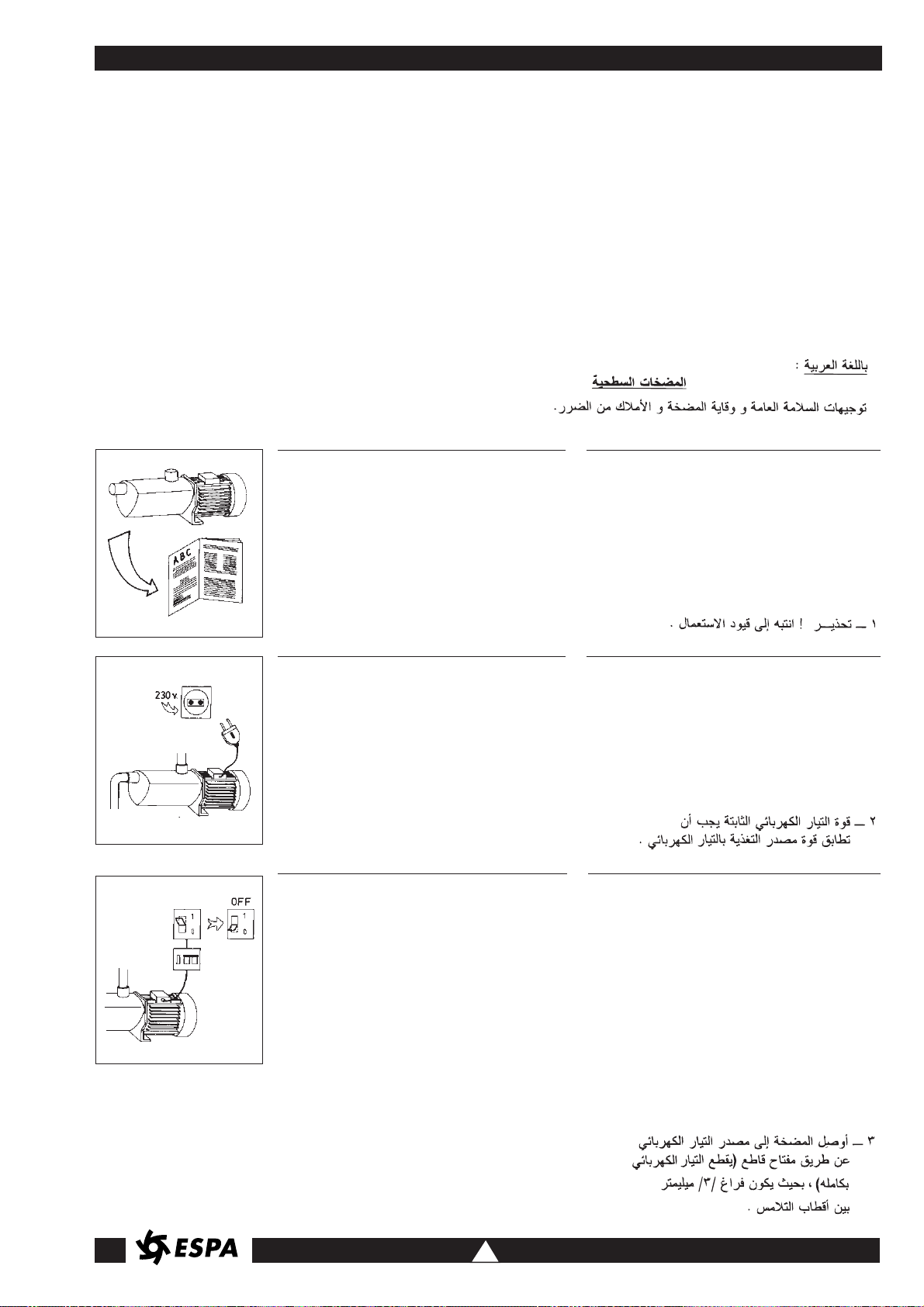

E Atención a los límites de empleo.
GB Caution! Observe limitations of use.
D Bitte beachten Sie die Anwendungsbegrenzungen!
F Attention aux limitations d’utilisation.
I Attenzione alle limitazioni d’impiego.
P Atenção às limitações de emprego.
NL Let goed op de begruiksbeperkingen die voor de
pompen gelden.
S Se upp för användningsbegränsningar.
N Vær opperksom på bruksmessige begrensniger.
DK Vær opmæksom på anvendelsesbegrænsninger.
SF Noudala käyttörajoituksia.
GR Wlkmkr´d mokpn /¡lfklfmµk´pn rl´dm¡tn.
E La tensión de la placa tiene que ser la misma que la
de la red.
GB
The standard voltage must be the same as the mains
voltage.
D Die angegebene Spannung muß mit der
Netzspannung übereinstimmen.
F La tension indiquée sur la plaque doit être identique
à celle du secteur.
I L
a tensione di targa deve essere uguale a quella di rete.
P
A tensão de placa de classificação deve ser igual à da rede.
NL De op het typeplaatje vermelde spanning moet
oereenstemmen met de netspanning.
S Spånningen på mårkskylten måste överensstämma
med nälspänningen.
N Spenningen på merkeskiltet må stemme overens
med nettspenningen.
DK Spændingen på typeskillet skal stemme overens med
netspændingen.
SF Kylttiin merkityn jännitteen on oltava sama kuin
verkkojännitteen.
GR No´_ md odn /fi_g´fb_n /l´¡/¡f _ ¡´fi_f ´fbf_ µ¡ ¡g¡
´fid okp dh¡golfgk´p bfgo´pkp.
E Conecte la electrobomba a la red mediante un
interruptor omnipolar (que interrumpa todos los hilos
de alimentación) con una distancia de apertura de
los contactos de al menos 3 mm.
GB Connect pump to the mains via a omnipolar switch
(that interrupts all the power supply wires) with at
least 3 mm opening between contacts.
D Die Motorpumpe wird mittels eines allpoligen
Schalters (der alle Speiseleiter unterbricht), mit
einem Öffnungsabstand zu den Kontakten von
mindestens 3 mm, an das Netz angeschlossen.
F Connecter l’électropompe au secteur par
l’intermédiaire d’un interrupteur omnipolaire (qui
interrompt tous les fils d’alimentation) avec une
distance d’ouverture des contacts d’au moins 3 mm.
I Collegate l’elettropompa alla rete tramite un interruttore
onnipolare (che interrompre tutti i fili di alimentazione)
con distanza di apertura dei contatti di almeno 3 mm.
P Liguem a bomba eléctrica à rede através de um
interruptor omnipolar (que interrompe todos os fios
de alimentação) com distância de abertura dos
contactos de ao menos 3 mm.
NL Sluit de eketrische pomp met behulp van een omnipola-
riteitsschakelaar (die alle voedingsdraden onderbreekt)
op het net aan waarbij de openingsafstand van de
contacten minimaal 3 mm moet bedragen.
S Anslut elpumpen till elnätet med hjälp av allpolig
strömbrytare (en strömbrytare som avbryter samtliga
elledare) med kontaklavstånd på minst 3 mm.
N Tilkople pumpen til lysnettet med en fullpolet
strømbryter (en strømbryter som bryter samtlige
ledere) med kontaktavstand på minst 3 mm.
DK Tilslut elpumpen til elnettet ved hjælp af alpolet
strømafbryder (en strømafbryder som afbryder samtlige
elledere) med kontaktafstand på mindst 3 mm.
SF Liitä sähköpumppu sähköverkkoon virranjakajan
avulla, jossa on kaikki kattavat navat ja jonka
kontaktietäisyys on vähintään 3 mm. (virranjakaja,
joka katkaisee sähköt kaikista johdoista).
GR Ypib´¡mo¡ odi dh¡golk_ioh`f_ kok
dh¡golfg´kb`fgopk
µ´¡mt ¡i´k n /khp/khfgk´p bf_g´k/od (/kp bf_g´k/o¡f ´k
h_ o_ dh¡golfg_ g_ht´bf_) µ¡_/´kko_md _ik`faµ_okn
µ¡o_j´p oti ¡/_t´i okph_rfmoki 3 mm.
1
2
3
1
2
3
11
Page 12

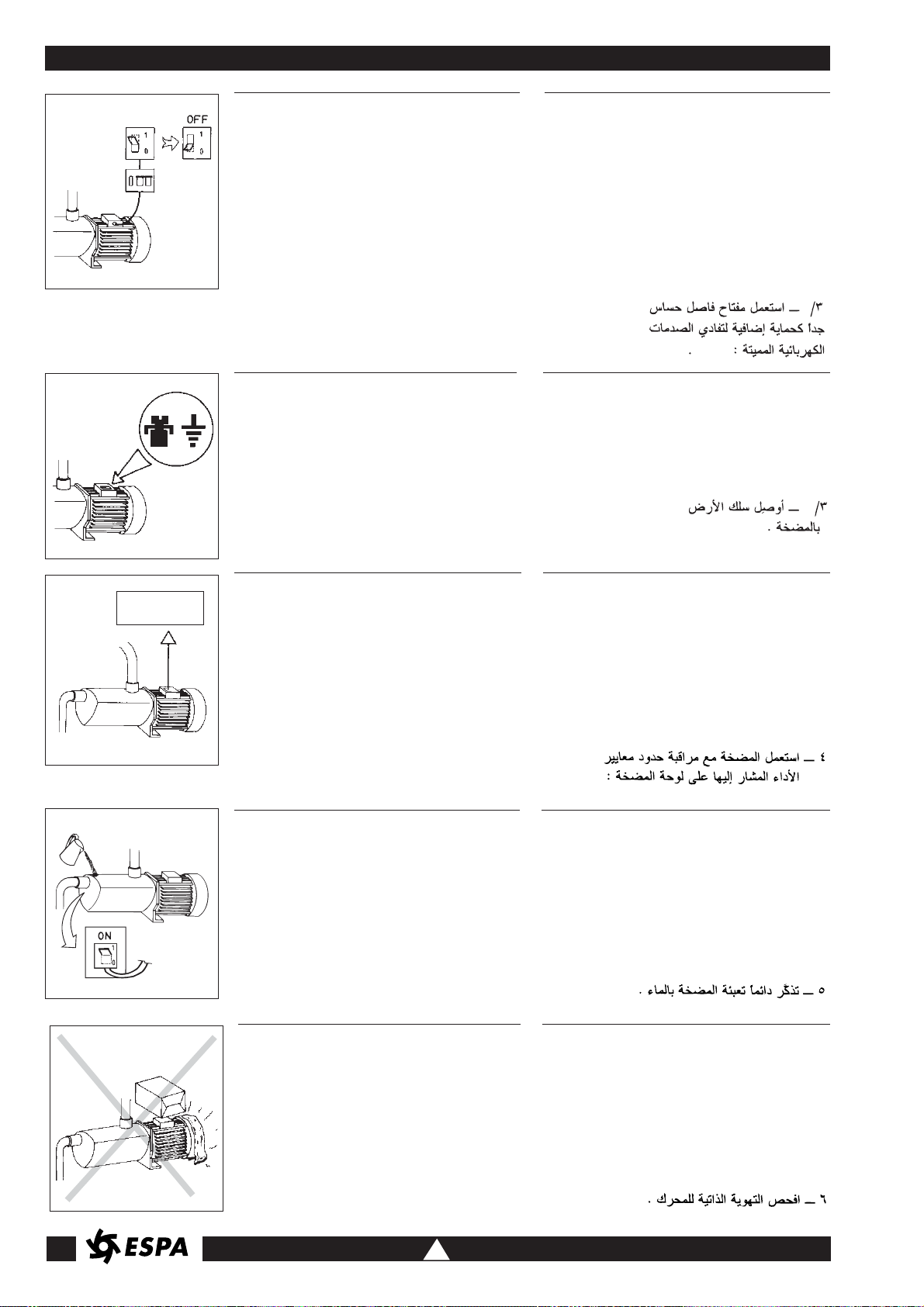

E Como protección suplementaria de las sacudidas
eléctricas letales, instale un interruptor diferencial de
elevada sensibilidad (30 mA).
GB Install a high sensitivity differential switch as
supplementary protection to prevent mortal electric
shocks (30 mA).
D Als zusätzlicher Schutz gegen die tödlichen
Stromschläge ist ein hochsensibler
Differentialschalter (30 mA).
F Comme protection supplémentaire contre les
décharges électriques mortelles, installer un
interrupteur différentiel à haute sensibilité (30 mA).
I Quale protezione supplementare dalla scosse
elettriche letali installate un interruttore differenziale
ad alta sensibilità (30 mA).
P Como protecção suplementar dos choques
eléctricos letais, instalem um interruptor diferencial
de elevada sensibilidade (30 mA).
NL Als extra veiligheid tegen elektrische schokken
adviseren wij u een bijzonder gevoelige
aardlekschakelaar (30 mA) aan te brengen.
S Såsom extra skydd mot elstötar bör en
differentialströmbrytare med hög känslighet (30 mA)
installeras.
N Som en ekstra beskyttelse mot elektriske støt, bør
det installeres en differensialstrømbryter med høy
følsomhet (30 mA).
DK Som ekstra beskyttelse mod stømstød bør en
differentialstrømafbryder med høj følsomhed (30 mA)
installeres.
SF Ylimääräiseksi suojaksi sähköiskuja vastaan on
asennettava tasovirranjakaja, jonka herkkyysarvo on
korkea (30 mA).
GR Y_i ¡/f/lm´ke¡fd /lkmo_m`f_ _/´k ofn e_i_od´kl¡n
dh¡golk/hdjf¡n /l¡/¡f i_ ¡ag_o_mod¡o¡ ¡i_
bf_klfgk´ bf_gk/od pd´hd´n ¡p_ fmedmf_n (30 mA).
3b
4
3b
3a
E Efectúe la toma a tierra de la bomba.
GB Connect pump earthing.
D Pumpe ausreichend erden!
F Effectuer la mise à la terre de la pompe.
I Eseguite la messa a terra della pompa.
P Efectuem a ligação à terra da bomba.
NL Zorg voor een deugkelijke aarding van de pomp.
S Pumpen skall anslutas till jord.
N Pumpen skal koples til en jordet strømforsyning.
DK Pumpen skall tilsluttes til jord.
SF Pumppu on maadulettava.
GR N _ioh´f_ /l´¡/¡/f i_ a¡fte¡´f.
E Utilice la bomba en el campo de prestaciones
indicado en la placa.
GB Use pump observing standard performance limits.
D Verwenden Sie die Pumpe für die auf dem
Leistungsschild angeführten Anwendungen!
F Utiliser la pompe en respectant les limites de
performances indiquées sur la plaque.
I Utilizzate la pompa nel suo campo di prestazioni
riportato in targa.
P Utilizem a bomba no seu campo de actividade
referido na placa de classificação.
NL Gebruik de pomp alleen voor het op het typeplaatje
aangeduide gebruiksgebied.
S Använd pumpen endast i prestandaintervallet enligt
märkskylten.
N Bruk pumpen bare innenfor ytelsesintervallet som
fremgår av merkeskiltet.
DK Anvend kun pumpen indenfor præstationsintervallet i
hendhold til typeskiltet.
SF Käytä pumppua ainoastaan merkkikyltin mukaisin
suoritusvälein.
GR ]ldmfµk/kf¡´fo¡odi _ioh´f_ ¡io ´kn okp /¡b´fkp
¡/fb´k¡ti /kp
_i_al_`¡o_f kodi /fi_gfb_.
4
5
E Recuerde cebar la bomba.
GB Remember to prime pump.
D Denken Sie daran, die Pumpe anzufüllen!
F Ne pas oublier d’amorcer la pompe.
I Ricordatevi di adescare la pompa.
P Lembrem de escovar a bomba.
NL Denk eraan de pomp te vullen.
S Kom ihåg att förbereda pumpen för tändning.
N Husk å klargjøre pumpen før du slår den på.
DK Husk at spæde pumpen op når der tændes for den.
SF Muista kastella pumppu ennen sytylystä.
GR Opµde¡´fo¡ i_ a¡µfm¡o¡ odi _ioh´f_.
5
3a
H. max. 333 min. 111
Q. max. 333 min. 111
6
E Asegúrese que el motor pueda autoventilarse.
GB Check for motor self-ventilation.
D Achten Sie auf die Eigenbelüftung des Motors!
F Contrôler que le moteur peut s’autoventiler.
I Assicuratevi che il motore possa autoventilarsi.
P Verifiquem que no motor possa funcionar a
ventilação automática.
NL Zorg envoor dat de motor genoeg ventilatieruimte
heeft.
S Försäkra dig om att motorn har god ventilation.
N Forsikre deg om at motoren har god ventilasjon.
DK Kontrollér at motoren har god ventilation.
SF Varmistaudu siitä, että moottorissa on Hyvä
tuuletus.
GR J¡`_fte¡´fo¡ kof k gfidodl_n _¡l´fc¡o_f _/ ´k µ
´kikn okp .
6
12
(0.03 A)
a
b
Page 13

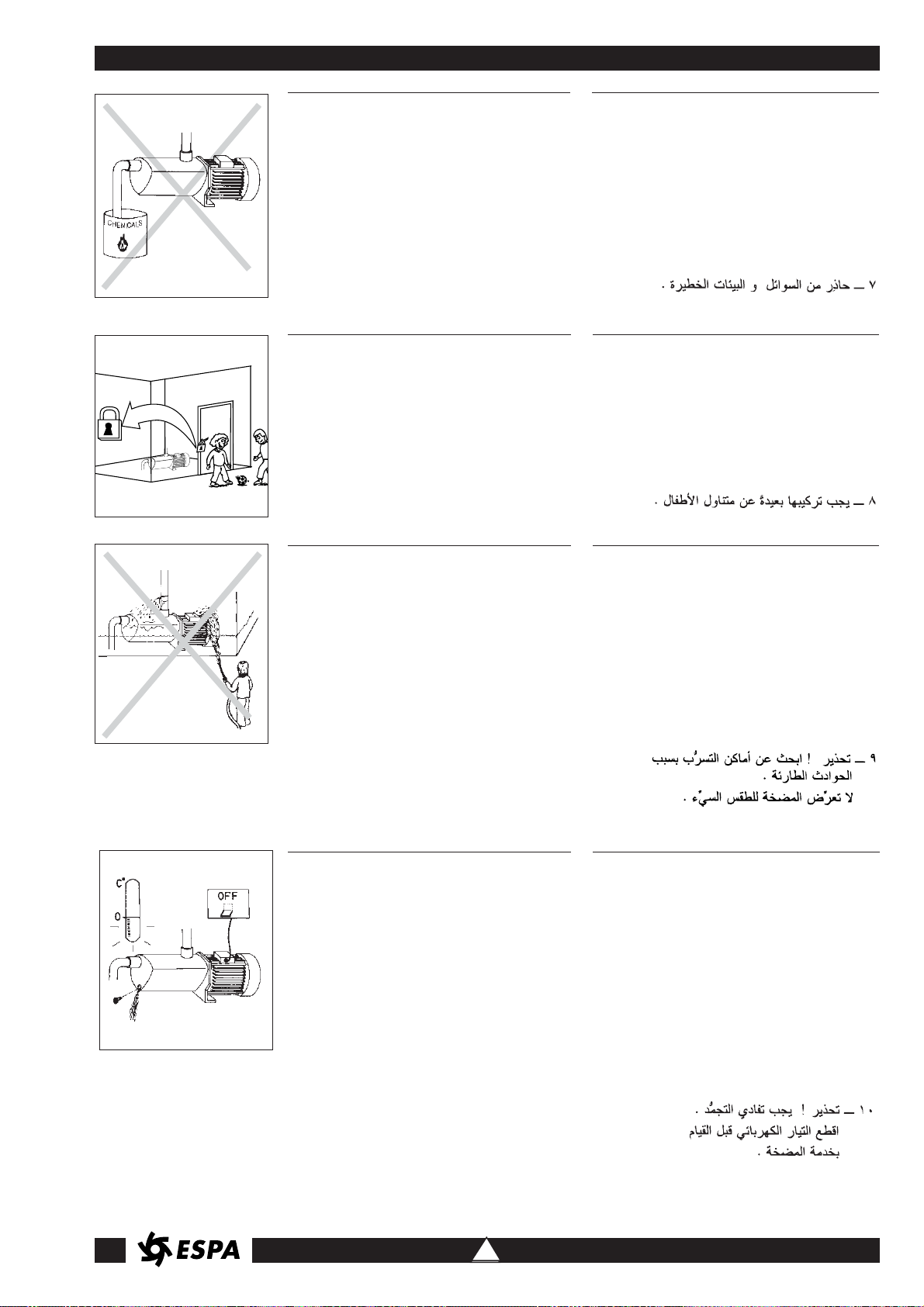

E Atención a las pérdidas accidentales.
No exponga la electrobomba a la intemperie.
GB Caution! Look out for accidental leaks.
Do not expose pump to bad weather.
D Schützen Sie sich vor zufälligen Verusten!
Die Motorpumpe ist vor Wettereinwirkungen zu
schützen!
F Attention aux fuites accidentelles.
Ne pas exposer la pompe aux intempéries.
I Attenzione alle perdite accidentali.
Non esponete l’elettropompa alle intemperie.
P Atenção às perdas acidentais.
Não exponham a bomba eléctrica às intempéries.
NL Pas op lekkages.
Stel de elektropomp niet aan onweer bloot.
S Se upp för läckage.
Utsätt inte elpumpen för oväderspåverkningar.
N Se opp for lekkasje.
Utsett ikke den elektriske pumpen for regn og
uværspåkjenninger.
DK Kontrollér for lækage.
Udsæt ikke elpumpen for uvejrspåvirkninger.
SF Varo vuotoa.
Älä aseta sähköpumppua alttiiksi rajuilmojen
vaikutuksille.
GR Wlkmkrd´ mofn g_o´_h´_ekn bf_llk´¡n.
Sdi ¡go´fe¡o¡ odi dh¡golk_ioh´f_kod `lkrd´.
9
9
8
8
E No instalar la bomba al alcance de los niños.
GB Install pump away from children’s reach.
D Ausserhalb der Reichweite von Kindern installieren!
F Ne pas installer la pompe a portée des enfants.
I Non installare la pompa alla portata dei bambini.
P Não instalem a bomba ao alcance das crianças.
NL Installeer de pomp altijd buiten het bereik van
kinderen.
S Installera inte pumpen på ett ställe som är ätkomligt
för barn.
N Installer ikke pumpen på steder som er tilgjengelig
for ba rn.
DK Installér ikke pumpen på et sted som er tilgængelig
for bo rn.
SF Älä asenna pumppua paikkaan, johon lapset
pääsevät.
GR N ¡ag_o´_mo_md odn _ioh´f_n /l´¡/¡f i_ afi¡f µ_glf_´
_/´k /_fbf_´.
E Atención a los líquidos y ambientes peligrosos.
GB Beware of liquids and hazardous environments.
D Pumpen vor Flüssigkeiten schützen und nicht in
gefährlichen Umgebungen aufstellen.
F Attention aux liquides et aux milieux dangereux.
I Attenzione ai liquidi ed ambienti pericolosi.
P Attenção aos líquidos e ambientes perigosos.
NL Pas op met vioeistoffen en gevaarlijke ruimten.
S Se upp för farliga vätskor och miljöer.
N Se opp for farlige væsker og miljøer.
DK Pas på farlige væsker og miljøer.
SF Välta vaarallisia nesteitä ja ympäristöjä.
GR Wlkmkr´d m¡ pal´_ g_f m¡ ¡/fgfibpik /¡lf`´_hhki.
7
7
E Atención a la formación de hielo.
Sacar la corriente de la electrobomba antes de
cualquier intervención de mantenimiento.
GB Caution! Avoid icing.
Cut out power supply before servicing pump.
D Schützen Sie die Pumpe vor Eisbildung!
Vor jedem Wartungseingriff an der Motorpumpe ist
der Strom auszuschalten.
F Attention à la formation de glace.
Couper l’alimentation électrique de l’électropompe
avant toute intervention d’entretien.
I Attenzione alla formazione di ghiaccio.
Togliere la corrente all’elettropompa per qualsiasi
intervento di manutenzione.
P Atenção à formação de gelo.
Desliguem a corrente da bomba eléctrica antes de
qualquer intervenção de manutenção.
NL Let op de vorming van ijs.
Haal vóórdat u enig onderhoud aan de elektropomp
pleegt, eerst de stekker uit het stopcontact.
S Se upp för isbildning.
Frånkoppla elpumpen frän elnätet innan några som
helst underhållsarbeten.
DK Vær opmærksom på isdannelse.
Tag elpumpen fra elnettet før nogen form for
vedligeholdelsesarbejder.
N Se opp for isdannelse.
Kople pumpen bort fra lysnettet før noen som helst
vedlikeholdsarbeider foretas.
SF Väro jäätymistä.
Irrota sähköpumppu sähköverkostosta ennen
minkäänlaisia huoltotöitä.
GR Slkmkrd´ mod bdµfkpla´f_ /_´ akp.
I/kmpib¡´mo¡ odi dh¡lk_iof´_ _/k ok dh¡golfg ´k
l¡p´µ_ /lfi _/ ´k _/kf_bd´/ko¡ ¡/¡`µ`_md mpiod´ldn
.
10
10
13
Page 14
98/37/CE
89/336/CEE
(73/23/CEE)
(EN 60.335-2-41)
(EN 60.335-2-60) TIPER/TIPER 1 / TIPER 2
E PRODUCTOS:
GB PRODUCTS:
D PRODUKTE:
F PRODUITS:
I PRODOTTI:
P PRODUTOS:
NL PRODUKTEN:
S PRODUKTER:
N PRODUKTER:
DK PRODUKTER:
SF TUOTTEET:
GR ΠΡΟÏΟΝΤΑ:
DECLARACIÓN DE CONFORMIDAD
Los productos arriba mencionados se hallan conformes a: Directiva
98/37/CE (Seguridad máquinas), Directiva 89/336/CEE (compatibilidad
electromagnética), Directiva 73/23/CEE (Baja Tensión), Directiva
2000/14/CE (emisión sonora) y a la Norma Europea EN 60.335 – 2 – 41;
EN-ISO 3744. (Valores emisión sonora en manual instrucciones).
TIPER/TIPER1/TIPER 2 la norma europea EN 60.335 – 2 – 60.
Firma/Cargo:
Pere Tubert (Respons. Oficina Técnica)
EVIDENCE OF CONFORMITY
The products listed above are in compliance with: Directive 98/37/CE
(Machine Security), Directive 89/336/CEE (Electromagnetic compatibility),
Directive 73/23/EEC (Low Voltage) and Directive 2000/14/EC (noise
emission) and with the European Standard EN 60.335 – 2 – 41;
EN-ISO 3744. (Noise emission values in instruction manual).
TIPER/TIPER1/TIPER 2 the European Standard EN 60.335 – 2 – 60.
Signature/Qualification:
Pere Tubert (Respons. Oficina Técnica)
KONFORMITÄTSERKLÄRUNG
Die oben angeführten Produkte entsprechen den Sicherheitsbestimmungen
der Maschinenrichtlinie 98/37/CE, der Richtlinien der Elektromagnetischen
Verträglich 89/336/EG, der Niederspannungs Richtlinie 73/23/EWG
(Niederspannung) und Richtlinie 2000/14/EG (Geräuschemission) und
der europäischen Vorschrift EN 60.335 – 2 – 41; EN-ISO 3744.
(Geräuschemissionswerte in der Bedienungsanleitung).
TIPER/TIPER1/ TIPER 2 der europäischen Vorschrift EN 60.335 –2–60.
Unterschrift/Qualifizierung:
Pere Tubert (Respons. Oficina Técnica)
DECLARATION DE CONFORMITÉ
Les produits mentionnés ci-dessus sont conformes aux: Directive
Sécurité Machines 98/37/CE, Directive Compatibilité Electromagnétique
89/336/CEE, Directive 73/23/CEE (Basse Tension) et Directive 2000/14/CE
(émission sonore) et à la Norme Européenne EN 60.335 – 2 – 41;
EN-ISO 3744. (Valeurs émission sonore dans manuel d’instructions).
TIPER/TIPER1/TIPER 2, Norme Européenne EN 60.335 – 2 – 60.
Signature/Qualification:
Pere Tubert (Respons. Oficina Técnica)
DICHIARAZIONE DI CONFORMITÀ
I prodotti su elencati sono conformi alle seguenti: Direttiva 98/37/CE,
(sicurezza della macchina), Direttiva 89/336/CEE (Compatibilita
elettromagnetica), Direttiva 73/23/CEE (Bassa Tensione) e Direttiva
2000/14/CE (emissioni sonore) e alla Norma europea EN 60.335 – 2 – 41;
EN-ISO 3744. (Valori dell'emissione sonora nel manuale di istruzioni).
TIPER/TIPER1/TIPER 2 alla Norma europea EN 60.335 – 2 – 60.
Firma/Qualifica:
Pere Tubert (Respons. Oficina Técnica)
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
Ovanstående produkter är i överenstämmelse med: Direktiv 98/37/CE
(Maskinsäkerhet), Direktiv 89/336/CEE (Elektromagnetisk kompatibilitet),
Direktiv 73/23/EEG (Lågspänning) och Direktiv 2000/14/EG (ljudöverförning)
och med Europeisk Standard EN 60.335 – 2 – 41; EN-ISO 3744.
(Värdena för ljudöverförningarna finns i instruktionshandlingarna).
TIPER/TIPER1/TIPER 2 med Europeisk Standard EN 60.335 – 2 – 60.
Namnteckning / Befattning:
Pere Tubert (Respons. Oficina Técnica)
CONFORMITEITSVERKLARING
Bovenstaande produkten voldoen aan de veiligheidsvoorschriften van
de Richtlijn Machines 98/37/CE, Richtlijn Electromagnetische
compatibiliteit 89/336/EEG, Richtlijn 73/23/EEG (Laagspanning) en Richtlijn
2000/14/EG (geluidsemissie) en aan de Europese norm EN 60.335 – 2 – 41;
EN-ISO 3744. (Geluidsemissiewaarden in gebruiksaanwijzing).
TIPER/TIPER1/TIPER 2 de Europese norm EN 60.335 – 2 – 60.
Handtekening/Hoedanigheld:
Pere Tubert (Respons. Oficina Técnica)
OVERENSSTEMMELESESERKLÆRING
Ovenstående produkter oppfyller betingelsene i maskindirektiv
98/37/CE, elektromagnetiskdirektiv 89/336/EU, EU forskrift 73/23/EØF
(Lavspenning) og EU forskrift 2000/14/EF (støynivå), og Europeisk
Standard EN 60.335 – 2 – 41; EN-ISO 3744. (Støynivå verdier finnes i
bruksanvisningen).
TIPER/TIPER1/TIPER 2 Europeisk Standard EN 60.335 –2 – 60.
Underskrift / Stilling: Pere Tubert (Respons. Oficina Técnica)
OVERENSSTEMMELSESERKLÆRING
De ovennævnte varer er i overensstemmelse med: Direktiv - 98/37/CE
(sikkerhed - maskiner), Direktiv - 89/336/EU (elektromagnetisk forenelighed),
Direktiv 73/23/EØF (Lavspænding) og Direktiv 2000/14/EF (lydudsendelse)
i overensstemmelse med den europæiske standard EN 60.335 – 2 – 41;
EN-ISO 3744. (Værdier for lydudsendelse i brugsanvisningen).
TIPER/TIPER1/TIPER 2 overensstemmelse med den europæiske
standard EN 60.335 – 2 – 60.
Signatur/Tilstand:
Pere Tubert (Respons. Oficina Técnica)
VAKUUTUS YHDENMUKAISUUDESTA
Yllämainitut tuotteet ovat yhdenmukaisia direktiivin 98/37/CE
(koneturvallisuus), direktiivin EU/89/336 (elektromagneettinen
yhdenmukaisuus), Direktiivi 73/23/ETY (Pienjännitelaitteet) ja Direktiivi
2000/14/EY (Melupäästöt) (matalajännite) sekä eurooppalaisen standardin
EN 60.335 – 2 – 41 kanssa; EN-ISO 3744. (Meluarvot käyttöohjeissa).
TIPER/TIPER1/TIPER 2 eurooppalaisen standardin EN 60.335 – 2 – 60 kanssa.
Allekirjoitus / Virka-asema: Pere Tubert (Respons. Oficina Técnica)
ΑΗΛΩΣΗ ΣΥΜΒΑΤΟΤΗΤΑΣ
Τα παραπα´ νω προιο´ντα ει´ναι συ´µϕωνα µε την Οδηγι´a 98/37/CE
(Ασϕα´ λειας Μηχανηµα´ των) την Οδηγ ι´α 89/336/ΕΕ, (Ηλεκτροµαγνητικη´ς
Συµβατο´ τητας) την Οδηγ ι´α 73/23/E.O.Κ. (Χαµηλη´ Τα´ ση) και Οδηγι´α
2000/14/Ε.Κ. (θο´ ρυβοϖ) και µε τον Ευρωπαικο´ Κανονισµο´ ΕΝ 60.335 − 2 − 41;
ΕΝ−ΙΣΟ 3744. (Οι τιµε´ϖ θορυ´βου στο εγχειρι´διο οδηγι ψ´ν).
TIPER/TIPER1/TIPER 2 Ευρωπαικο´ Κανονισµο´ ΕΝ 60.335 − 2 − 60.
Υπογραϕη/Θε´ ση: Pere Tubert (Respons. Oficina Técnica)
BOMBAS ELÉCTRICAS, S.A.
C/ Mieres, s/n - 17820 BANYOLES
GIRONA - SPAIN
DECLARAÇÃO DE CONFORMIDADE
Os produtos acima mencionados estão conforme a: Directiva 98/37/CE
(Segurança de Máquinas), Directiva 89/336/CEE (Compatibilidade
Electromagnética), Directiva 73/23/CEE (Baixa Tensão) e Directiva
2000/14/CE (emissão sonora) e a Norma europeia EN 60.335 – 2 – 41;
EN-ISO 3744. (Valores de emissão sonora em manual de instruções).
TIPER/TIPER1/TIPER 2 a Norma europeia EN 60.335 – 2 – 60.
Assinatura/Título:
Pere Tubert (Respons. Oficina Técnica)
SILVER
Cód. 131301 02-2006/01
14
Loading...
