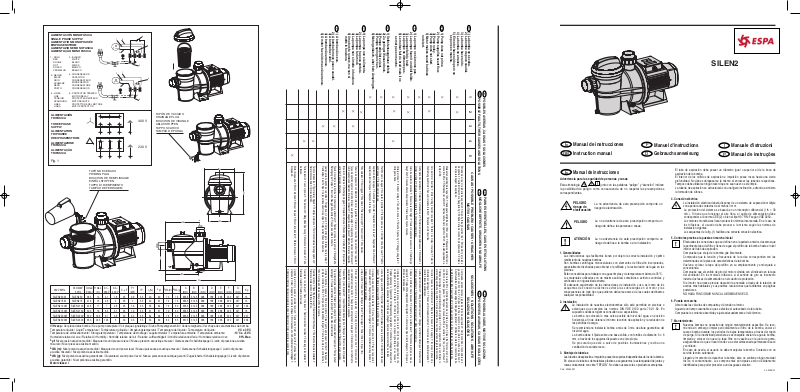

Advertencia para la seguridad de personas y cosas
Esta simbología junto con las palabras “peligro” y “atención” indican
la posibilidad de peligro como consecuencia de no respetar las prescripciones
correspondientes.
PELIGRO
riesgo de
electrocución
PELIGRO
ATENCIÓN
1. Generalidades
Las instrucciones que facilitamos tienen por objeto la correcta instalación y óptimo
rendimiento de nuestras bombas.
Son bombas centrífugas monocelulares con elementos de filtración incorporados,
especialmente diseñadas para obtener el prefiltado y la recirculación del agua en las
piscinas.
Están concebidas para trabajar con aguas limpias y de temperatura máxima de 35°C.
Los materiales utilizados son de máxima calidad, sometidos a estrictos controles y
verificados con rigurosidad extrema.
El adecuado seguimiento de las instrucciones de instalación y uso, así como de los
esquemas de conexión eléctricos evitará las sobrecargas en el motor y las
consecuencias de todo tipo que pudieran derivarse acerca de las cuales declinamos
cualquier responsabilidad.
2. Instalación
La instalación de nuestras electrobombas sólo está permitida en piscinas o
estanques que cumplan las normas DIN VDE 0100 parte 702-1.82. En
supuestos dudosos rogamos consulten a su especialista.
La bomba se colocará lo más cerca posible del nivel del agua, en posición
horizontal, a fin de obtener el mínimo recorrido de aspiración y la reducción de
las pérdidas de carga.
Se recomienda no instalar la bomba a más de 3 mts. de altura geométrica del
nivel del agua.
La bomba debe ir fijada sobre una base sólida, con tornillos de diámetro 6 o 8
mm, a través de los agujeros dispuestos en el propio pie.
Se procurará que esté a salvo de posibles inundaciones y reciba una
ventilación de carácter seco.
3. Montaje de tuberías
Las tuberías de aspiración e impulsión poseerán soportes independientes de los de la bomba.
En el caso de tuberías de materiales plásticos, aseguraremos la estanqueidad de juntas y
roscas únicamente con cinta “TEFLON”. No deben usarse colas o productos semejantes.
Cód. 23000291
La no advertencia de esta prescripción comporta un
riesgo de electrocución.
La no advertencia de esta prescripción comporta un
riesgo de daño a las personas o cosas.
La no advertencia de esta prescripción comporta un
riesgo de daños a la bomba o a la instalación.
El tubo de aspiración debe poseer un diámetro igual o superior al de la boca de
aspiración de la bomba.
El interior de los orificios de aspiración e impulsión posee rosca hasta una cierta
profundidad. No debe sobrepasarse la misma al enroscar las tuberías respectivas.
Tampoco debe utilizarse ningún racord que no sea nuevo o esté limpio.
La tubería de aspiración se estructurará con una ligera inclinación, evitando, asimismo
la formación de sifones.
4. Conexión eléctrica
La instalación eléctrica deberá disponer de un sistema de separación múltiple
con apertura de contactos de al menos 3 mm.
La protección del sistema se basará en un interruptor diferencial (I fn = 30
mA.). Si tiene que funcionar al aire libre, el cable de alimentación debe
corresponder a la norma CEE (2) o bien al tipo H07 RN-F según VDE 0250.
Los motores monofásicos llevan protección térmica incorporada. En el caso de
los trifásicos, el usuario debe proveer a la misma según las normas de
instalación vigentes.

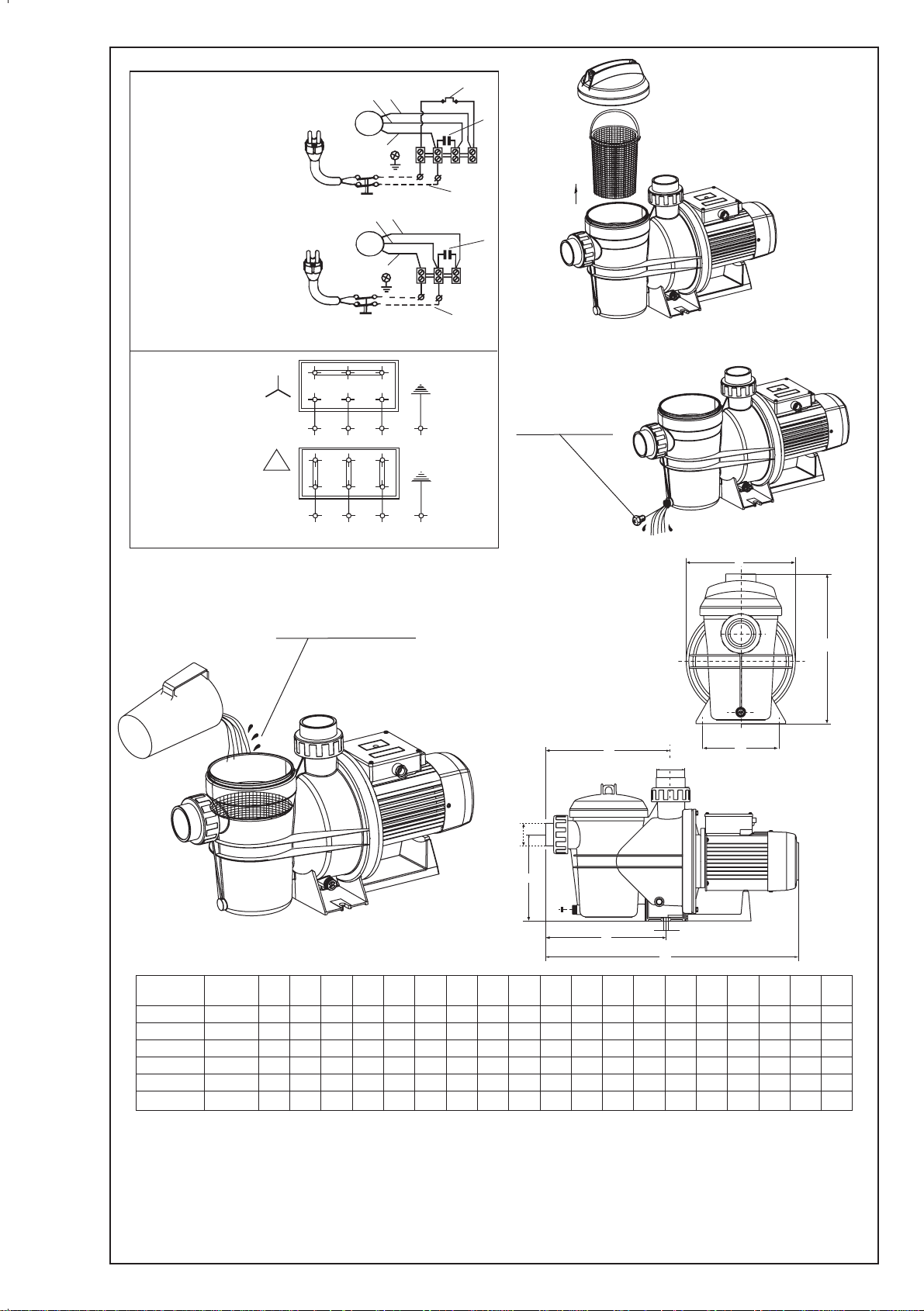

Los esquemas de la fig. (1) facilitan una correcta conexión eléctrica.
5. Controles previos a la puesta en marcha inicial
Efectuadas las conexiones que se definen en el apartado anterior, desenrosque
la pertinente tapa del filtro y llene de agua el prefiltro de la bomba hasta el nivel
inferior del tubo de aspiración.
Compruebe que el eje de la bomba gire libremente.
Compruebe que la tensión y frecuencia de la red se corresponden con las
determinadas en la placa de características de la bomba.
Vuelva a colocar la tapa del prefiltro en su emplazamiento y enrósquela a
conveniencia.
Compruebe que el sentido de giro del motor coincida con el indicado en la tapa
del ventilador. En los motores trifásicos, si el sentido de giro es incorrecto
invierta dos fases de alimentación en el cuadro de protección.
Si el motor no arranca procure descubrir la anomalía a través de la relación de
averías más habituales y sus posibles resoluciones que facilitamos en páginas
posteriores.
NO HAGA FUNCIONAR NUNCA LA BOMBA EN SECO.
6. Puesta en marcha
Abra todas las válvulas de compuerta y dé tensión al motor.
Aguarde un tiempo razonable a que se efectúe el autocebado de la tubería.
Compruebe la corriente absorbida y ajuste adecuadamente el relé térmico.
7. Mantenimiento
Nuestras bombas no necesitan de ningún mantenimiento específico. Se recomienda sin embargo limpiar periódicamente el filtro de la bomba, vaciar el
cuerpo bomba durante los períodos de bajas temperaturas a través del tapón
de purga. Si la inactividad persistiera es aconsejable vaciar de agua la bomba,
limpiarla y colocar de nuevo la tapa filtro con vaselina en la junta de goma,
asegurándose de que el local donde va a estar almacenada permanecerá seco
y ventilado.
En caso de avería, el usuario no debe manipular la bomba. Contacte con un
servicio técnico autorizado.
Llegado el momento de desechar la bomba, ésta no contiene ningún material
tóxico ni contaminante. Los componentes principales están debidamente
identificados para poder proceder a un desguace selectivo.
01-2006/01
Page 2
Instruction manual
GB
F
D
P
I
Safety precautions
This symbol together with one of the following words “Danger” or
“Warning” indicates the risk level deriving from failure to observe the prescribed
safety precautions:
DANGER
risk of
electric shock
DANGER
WARNING
1. General
The purpose of these instructions is to ensure the correct installation and best
performance of our pumps.
These are single cell centrifugal pumps with built-in filter elements, especially designed
for prefiltering and recirculation of water in swimming pools.
They are designed to operate with clean water at a maximum temperature of 35°C.
All materials used are of top quality; they are subjected to strict, controls and verified to
extremely demanding standards.
Correct compliance with the installation and operation instructions, and with the
electrical connection diagrams, will prevent motor overloads and the consequences of
all types that could otherwise result, consequences for which we decline all
responsability.
2. Installation
The installation of our electric pumps is only permitted in swimming pools or
ponds that meet DIN standards VDE 0100 part 702/11.82. In case of doubt,
inquire with an expert.
The pump should be installed as near as possible to water level, in horizontal
position, in order to obtain a minimum suction path and reduce head losses.
It is not advisable to install the pump at more than 3 m geometrical height from
water level.
Independently of the geometrical height and the power of the model chosen,
self-priming times may be up to 10 min.
The pump must be fixed on a firm base, with screws of 6 or 8 mm
diameter, through the prepared holes in the foot.
The pump should be protected from possible flooding and receive dry
ventilation.
3. Installing the lines
The supports of the suction and discharge lines will be independent of those of the pump.
Warns that failure to observe the precautions
involves a risk of electric shock.
Warns that failure to observe the precautions involves a
risk of damage to persons and/or things.
Warns that failure to observe the precautions involves the
risk of damaging the pump and/or the plant.
In the case of plastic lines, ensure tightness of joints and threads with TEFLON tape
alone. Glue or similar products should not be used.
The suction line should have a diameter equal to or greater than that of the suction
mouth of the pump.
The inside of the suction and discharge holes is threaded to a certain depth. This
depth should not be exceeded when screwing on the respective lines. Only new or
clean connectors should be used.
The suction lines should be structured with a slight slant to prevent the formation of siphons.
4. Electrical connection
The electrical installation should have a multiple separation system with contact
opening of a least 3 mm.
The protection of the system will be based on a differential switch (I fn = 30
mA). If outdoor operation is foreseen, the power supply cord should meet EEC
standards (2) or be of type H07 RN-F as per VDE 0250.
Single-phase motors will be equipped with built-in thermal protection. In the
case of three-phase motors, the user should provide thermal protection
complying with the installation rules in force.
The diagrams in Fig. (1) will allow correct electrical connection.
5. Verifications prior to initial start-up
After making the connections defined in the preceeding section, unscrew the
filter cover and fill the pump prefilter with water to the bottom level of the suction
line.
Verify that the pump shaft turns freely.
Verify that the mains voltage and frequency match those specified on the
nameplate of the pump.
Set the prefilter cover back in place and screw it to a suitable tightness.
Check that the turning direction of the motor matches that specified on the fan
cover. In threephase motors, if the turning direction is incorrect, reverse two
supply phases on the protection panel.
If the motor does not start, try to determine the cause of the irregularity by consulting
the list of common faults and their possible solutions, provided in this manual.
NEVER RUN THE PUMP DRY.
6. Starting
Open all the gate valves and put the motor under voltage. Wait a reasonable time to
allow self-priming. Verify the breakaway current and suitable adjust the thermal relay.
7. Maintenance
Our pumps do not require any specific maintenance. It is advisable, however, to
periodically clean the pump filter and to empty the pump housing in lowtemperature periods through the blowoff plug. If the pump is to remain idle, it is
advisable to empty and clean it, and then reinstall the filter cover with petroleum
jelly on the rubber gasket, taking measures to ensure that the place where the
pump is to be stored will remain dry and ventilated.
In the event of breakdown, the user must in no event handle the pump, but must
contact an authorised technical service.
When the time comes to dispose of the pump, it contains no toxic or
contaminating materials. The principal components are duly identified for
selective breaking.
Manuel d'instructions
Avertissements pour la sécurité des personnes et des choses
Le symbole associè à l’un des mots: “Danger” et “Avertissement”
indique la possibilité de danger dérivant du non respec
correspondante, suivant les spécifications suivantes:
DANGER
tension
Avertit que la non observation de la prescription comporte
un risque de choc électrique.
dangereuse
DANGER
AVERTISSEMENT
1. Généralités
Les instructions procurées ont pour but l’installation correcte et le rendement optimum
de nos pompes.
Ce sont des pompes centrifuges monocellulaires munies d’éléments de filtrage
incorporés, spécialement conçus pour l’obtention du pré-filtrage et la recirculation de
l’eau des piscines.
Elles sont conçues pour travailler avec des eaux propres et à une température de 35°C.
Les matériaux utilisés sont de tout premier choix, les contrôles auxquels ils sont
soumis étant stricts et les vérifications extrêmement rigoureuses.
Le respect des instructions d’installation et d’utilisation ainsi que des schémas des
connexions électriques évitera les surcharges au moteur et les suites de n’importe
quelle nature qui pourraient en découler, au sujet desquelles nous nous dégageons de
toute responsabilité quelle qu’en soit la cause.
2. Installation
L’installation de nos électropompes n’est autorisée que dans les piscines ou les
bassins respectant les normes DIN VDE 0100, partie 702/11.82. Dans les
hypothèses douteuses nous vous prions de consulter votre spécialiste.
La pompe sera fixée le plus près possible du niveau de l’eau, en position
horizontale, afin d’obtenir le parcours d’aspiration minimum et de réduire les
pertes de charge.
Il est conseillé de ne pas installer la pompe à une hauteur géométrique
dépassant 3 mètres par rapport au niveau de l’eau.
Avertit que la non observation de la prescription
comporte un risque de lésion ou dommage aux
personnes et/ou aux choses.
Avertit que la non observation de la prescription
comporte un risque de dommage à la pompe et/ou à
l’installation.
t de la prescription
Indépendamment de la hauteur géométrique et de la puissance du modèle
choisi, les temps d’autoamorçage peuvent atteindre jusqu’à 10 minutes.
La pompe doit être fixée sur une base solide, avec des vis (diamètre 6
ou 8 mm) au travers de trous du pied de la pompe.
On veillera à ce que la pompe soit à l’abril d’eventuelles inondations et qu’elle
ait une aération puissante de nature sèche.
3. Montage des tuyauteries
Les tuyauteries d’aspiration et d’impulsion auront des supports indépendants de ceux
de la pompe.
Dans le cas des tuyauteries en matière plastique, il faudra assurer l’étanchéité des
joints et des filets rien qu’avec du ruban TEFLON. Les colles ou les produits
semblables sont à proscrire.
Le tuyau d’aspiration doit avoir un diamètre égal ou plus important que celui de la
bouche d’aspiration de la pompe.
La partie interne des trous d’aspiration et d’impulsion est munie d’un filet jusqu’à une
certaine profondeur. Celle-ci ne devra pas être dépassée en vissant les tuyaux
respectifs.
Les raccords utilisés devront être neufs ou tout au moins propres; les raccords ne
répondant pas à ces impératifs sont à exclure.
Le tuyau d’aspiration sera structuré avec une certaine inclinaison afin d’éviter la
formation de syphons.
4. Branchement électrique
L’installation électrique devra être munie d’un système de séparation multiple
avec ouverture des contacts d’au moins 3 mm.
La protection du système ser a fondée sur un interrupteur différentiel (I fn = 30
mA). Si la pompe doit fonctionner en plein air, le fil d’alimentation doit se conformer
à la norme CEE (2) ou bien au type H07 RN-F selon VDE 0250.
Les moteurs monophasés sont dotés d’une protection thermique incorporée.
Dans le cas des triphasés, l’utilisateur doit se charger de cette protection suivant
les normes d’installation en vigueur.
Les schémas de la fig. (1) facilitent un branchement électrique correct.
5. Contrôles préalables à la mise en marche du départ
Dès que les connexions définies dans le point précédent seron faites, dévissez
le couvercle du préfiltre qui convient et remplissez d’eau le pré-filtre de la pompe
jusqu’à ce que le niveau inférieur du tuyau d’aspiration sera atteint.
Vérifiez si l’arbre de la pompe tourne librement.
Vérifiez si la tensión et la fréquence du réseau correspondent bien à celles
indiquées sur la plaque signalétique de la pompe.
Replacez le couvercle du préfiltre à sa place et vissez-le à souhait.
Vérifiez si le sens de rotation du moteur coïncide avec celui indiqué sur le
couvercle du ventilateur. Dans les moteurs triphasés, si les sens de rotation n’est
Page 3
pas correct, inversez deux phases d’alimentation dans le tableau de protection.
D
P
I
Si le moteur ne démarre pas, essayez d’en déceler la défaillance à travers le
répertoire des pannes les plus courantes et leurs éventuelles solutions, fournies
dans les pages qui suivent.
NE FAITES JAMAIS FONCTIONNER LA POME A SEC.
6. Mise en marche
Ouvrez toutes les vannes et mettez le moteur en marche.
Attendez pendant un temps raisonnable afin de permettre à l’auto-amorçage de sefaire.
Vérifiez le courant absorbé et réglez le relais thermique convenablement.
7. Entretien
Nos pompes n’ont besoin d’aucun entretien spécifique. Il est conseillé toutefois
d’en nettoyer périodiquement le filtre, et d’en vider le corps pendant les périodes
des basses températures à travers le bouchon de vidange. Si l’inactivité
demeurait, il est conseillé de vider l’eau de la pompe, la nettoyer et reposer le
couvercle-filtre en imprégnant de vaseline au préalable le joint en caoutchouc en
s’assurant que le local où elle va être stockée sera sec et aére.
En cas de panne, l’usager ne doit pas manipuler la pompe. Contactez un service
technique agréé.
Lorsque le moment est venu de se défaire de la pompe, celle-ci ne contient
aucun matériaux toxique ni polluant. Les composants principaux sont dûment
identifiés pour pouvoir procéder à un ferraillage sélectif.
Gebrauchsanweisung
Sicherheitshinweise für personen und sachen
Dieses Symbol gibt zusammen mit den Schriftzügen “Achtung” und
“Vorsicht die Wahrscheinlichkeit eines Risikos an, das auf die Nichbeachtung der
Vorschriften zurückgeht. Die Schriftzüge sind wie folgt in den Vorschriften zu
verstehen:
GEFAHR
gefaerliche
spannung
GEFAHR
VORSICHT
1. Allgemeines
Unsere Anleitungen haben die korrekte Montage und eine optimale. Leistung der von
uns hergestellten Pumpen zum Ziel.
Unsere einstufigen Kreiselpumpen mit angebauter Filtervorrichtung wurden speziell für
das Vorfiltrieren und Umwälzen des Schwimmbadwassers entwickelt und hergestellt.
Das umzuwälzende Wasser darf eine Temperatur von 35 Grad C nicht überschreiten.
Das von uns verwendete Material höchster Qualität unterliegt einer strengen Kontrolle
und wird unter extremen Bedingungen getested.
Bei entsprechender Beachtung unserer Montage und Bedienungsanleitung sowie der
elektrischen Schaltschemen werden eine Überlastung des Motors sowie alle daraus
entstehenden Folgeschäden vermieden, für die wir keinerlei Haftung übernehmen können.
2. Montage
Der Einsatz unserer Schwimmbadpumpen ist nur bei Schwimmbecken und
Teichen zulässig, die die DIN VDE-Norm 0100, Teil 702/11.82 erfüllen. Im
Zweifelsfalle wenden Sie sich bitte an Ihren Fachhändler.
Um den Saugweg so kurz wie möglich zu halten und Füllverluste weitgehend zu
vermeiden, ist die Pumpe horizontal und möglichst auf Höhe des
Wasserspiegels zu montieren.
Auf keinen Fall sollte die Pumpe mehr als 3 Meter über dem Wasserspiegel
montiert werden.
Unabhängig von der geometrischen Höhe und der Leistung des eingesetzten
Modells kann die Selbstansaugphase bis zu 10 Minuten dauern.
Zur Vermeidung unerwünschter und unnötiger Nebengeräusche und
Schallübertragungen sowie Erschütterungen.
Muss die Pumpe auf eine feste Grundlage, mittels Schrauben von 6 oder 8
mm Durchmesser und den dafür ein Pumpenfuss vorgesehenen Locher,
befestigt werden.
Stellen Sie sicher, dass die Pumpe überschwemmungssicher aufgestellt und
ausreichend mit trockener Luft gekühlt wird.
3. Verlegung der Leitungen
Saug und Druckleitung müssen unabhängig von der Pumpe sicher befestigt werden.
Bei kunststoffrohren kann nur bei Verwendung von TEFLON-Band eine absolute
Dichtigkeit sichergestellt werden. Kleber oder ähnliche Produkte sind unter keinen
Umständen zu verwenden.
Der Durchmesser der Saugleitung darf keinesfalls under dem Durchmesser des
Saugstutzens der Pumpe liegen.
Macht darauf aufmerksam, daß Nichbeachtung der
Vorschriften das Risiko eines elektrischen Schadens nach
sich ziehen kann.
Macht darauf aufmerksam, daß Nichtbeachtung der
Vorschriften das Risiko eines Schadens an Personen
und/oder Sachen nach sich ziehen kann.
Macht darauf aufmerksam, daß die Nichtbeachtung der
Vorschriften das Risikos eines Schadens an Pumpe
und/oder Anlage nach sich zieht kann.
s
Saug und Druckstutzen sind innen mit einem Gewinde versehen. Beim Anschrauben
der entsprechenden Leitungen darf die Länge dieses Gewindes nicht überschritten
werden. Es sind ausschliesslich neue und saubere Anschlusstutzen zu verwenden.
Die Saugleitung muss eine leichte Neigung aufweisen. Eine Syphonbildung ist in
jedem Falle zu vermeiden.
4. Netzanschluss
Die elektrische Anlage muss mit einem Vielfach-Schaltersystem mit einem
Kontaktabstand von mindestens 3 mm allpolig ausgerüstet sein.
Das System wird durch einen Differentialschalter gesichert (1 FN=30 mA).
Das Netzkabel der Pumpe muss mindestens H 07 RN-F nach DIN VDE 0250
entsprechen und mit Kabelschuhen versehen sein. Das Anschliessen der
Pumpe hat durch einen Elektrofachmann zu erfolgen.
Die Einphasenmotoren (Wechselstrom) verfügen über einen eingebauten
Thermoschutzschalter. Bei Drehstrommotoren trägt der Benutzer für den
entsprechenden Motorschutz Sorge, und zwar unter Beachtung der
entsprechenden Richtlinien.
Der Einstellwert des Motorschutzschalters bei Drehstrommotoren muss den
Angaben auf dem Typenschild entsprechen.
Die Zeichnungen zu Fig. 1 erleichtern einen korrekten Netzanschluss.
5. Kontrolle vor der ersten Inbetriebnahme
Schrauben Sie nach Herstellung der im vorangegangenen Abschnitt
aufgeführten Anschlüsse den Vorfilterdeckel ab und füllen den Vorfilter der
Pumpe bis zum unteren Flüssigkeitsstand (Saugseite) mit Wasser.
Achten Sie auf ein freies Drehen der Pumpenwelle. Stellen Sie siches dass
Spannung und Frequenz von Stromnetz und von Pumpe übereinstimmen
(Typenschild).
Setzen Sie den Deckel wieder auf den Vorfilter und schrauben Sie ihn
entsprechend fest.
Überprüfen Sie, ob die Drehrichtung des Motors mit der auf dem
Ventilatordeckel angegebenen Richtung übereinstimmt. Ist dies nich der Fall,
müssen bei Drehstrommotoren zwei Phasen des Netzkabels an der
Sicherungstafel umgekehrt werden.
Sollte der Motor nich anspringen, versuchen Sie anhand der auf den
nachfolgenden Seiten wieder-gegebenen Liste der möglichen Defekte, die
entsprechenden Ursache herauszufinden, um die Störung zu beheben.
SETZEN SIE DIE PUMPE NIEMALS TROCKEN IN BETRIEB.
6. Inbetriebnahme
Öffnen Sie alle Schieberventile und setzen Sie die Pumpe in Betrieb. Warten Sie eine
gewisse Zeit, bis die Selbstansaugphase abgeschlossen und die Pumpe voll
leistungsfähig ist.
7. Wartung
Unsere Pumpen bedürfen keiner besonderen Wartung. Wir empfehlen jedoch eine
regelmässige Reinigung des Filterkorbes im Vorfilter, sowie eine über die Ablassöffnung
vorzunehmende Entleerung des Pumpegehäuses in der kalten Jahreszeit.
BEI JEGLICHEN WARTUNGSARBEITEN IST DIE PUMPE VOM ELEKTRISCHEN
NETZ ALLPOLIG ZU TRENNEN.
8. Empfehlung
Sollte die Anlage für längere Zeit nicht benutzt werden, ist eine vollständige
Entleerung und eine Reinigung der Pumpe dringend zu empfehlen.
Die Dichtung des Vorfilterdeckels is mit Vaseline einzufetten und Deckel und
Dichtung leicht aufzuschrauben.
Die Pumpe soll vollständig entleert, trocken und gut gelüftet gelagert werden.
Bei Störungen ist unserer Vertrags-Kundendienst zu Rate zu ziehen. Eigenmächtige
Eingriffen führen zum Erlöschen der Garantie.
Alle Teile der Pumpen können am Ende der Lebensdauer der normalen Verwertung
zugeführt werden.
Manuale d'istruzioni
Avvertimenti per la sicurezza delle persone e delle cose
Questa simbologia assieme alle relative diciture: “Pericolo” e
“Avvertenza” indicano la potenzialità del rischio derivante dal mancato rispetto della
prescrizione alla quale sono stati abbinati, come sotto specificato:
PERICOLO
rischio di scosse
elettriche
PERICOLO
AVVERTENZA
Avverte che la mancata osservanza della
prescrizione comporta un rischio di scosse
elettriche.
Avverte che la mancata osservanza della
prescrizione comporta un rischio di danno alle
persone e/o alle cose.
Avverte che la mancata osservanza della
prescrizione comporta un rischio di danno alla
pompa o al l’impianto.
1. Généralità
Le istruzioni da noi fornite hanno come fine la corretta installazione ed il rendimento
ottimale delle nostre pompe.
Sono pompe centrifughe, monocellulari con elementi di filtraggio incorporati,
appositamente progettate per ottenere il prefiltraggio e la ricircolazione dell’acqua nelle
piscine. Sono concepite per lavorare con acqua pulita ad una temperatura massima di
35°C.
I materiali utilizzati sono della massima qualità, sottoposti a stretti controlli e verificati
con stremo rigore.
L’attenersi scrupolosamente alle istruzioni d’installazione ed uso, ed agli schemi dei
collegamenti elettrici eviterà i sovraccarichi del motore e le conseguenze di ogni tipo
che ne potrebbero derivare e rispetto alle quali decliniamo qualsiasi responsabilità.
2. Installazione
L’installazione delle nostre elettropompe è permessa solo in piscine o laghetti
che siano conformi alle norme DIN VDE 0100 parte 702/11.82. Nei casi dubbi.
Vi preghiamo di consultare il Vs. specialista.
La pompa dovrà essere collocata il più vicino possibile al livello dell’acqua, in
posizione orizzontale, per ottenere il minor percorso d’aspirazione e la riduzione
delle perdite di carico.
Si raccomanda di non installare la pompa ad oltre 3 metri d’altezza geometrica
dal livello dell’acqua.
Page 4
Indipendentemente dall’altezza geometrica e dalla potenza del modello
P
prescelto, i tempti d’avviamento possono giungere fino a 10 minuti.
La pompa debe essere fissata su base solida, con viti da 6 o 8 mm di
diametro nelle apposite gole di fissaggio del piede.
Si cercherà di fare in modo che stia al riparo da possibili inondazione e che
riceva una potente ventilazione di tipo secco.
3. Montaggio delle tubazioni
Le tubazioni di aspirazione e d’impulsione avranno supporti indipendenti da quelli della
pompa.
Nel caso di tubazioni in materiali plastici, assicurare la tenuta di guarnizioni e filettature
unicamente con nastro “TEFLON”. Non si devono usare colle o prodotti simili.
Il tubo d’aspirazione deve avere un diametro uguale o superiore a quello della
bocca d’aspirazione della pompa.
La parte interna degli orifici d’aspirazione e d’impulsione è filettata fino ad una certa
profondità, che non deve essere superata nell’avvitare le rispettive tubazioni. Non
si devono utilizzare raccordi che non siano nuovi e puliti.
La tubazione d’aspirazione sarà strutturata con una leggera inclinazione, evitando
allo stesso tempo la formazione di sifoni.
4. Connessione elettrica
L’impianto elettrico dovrà disporre di un sistema a separazione multipla con
apertura dei contatti di almeno 3 mm.
La protezione del sistema si baserà su un interruttore differenziale (I fn=30 mA).
Se deve funzionare all’aria aperta, il cavo d’alimentazione deve corrispondere
alla norma CEE (2) oppure al tipo H07 RN-F in base al VDE 0250.
Il motori monofasici hanno una protezione termica incorporata. Nel caso dei
trifasici, è l’utente che vi deve provvedere in base alle norme d’installazione vigenti.
Gli schemi della figura (1) agevolano una corretta connessione elettrica.
5. Controlli previ alla messa in funcione iniziale
Realizzati i collegamenti descritti nel punto precedente, svitare il pertinente
coperchio del filtro e riempire d’acqua il prefiltro della pompa fino al livello
inferiore del tubo d’aspirazione.
Verificare che l’asse della pompa giri liberamente.
Verificare che la tensione e la frequenza della rete corrispondano a quelle
indicate nella piastrina delle caratteristiche della pompa.
Rimettere il coperchio del prefiltro nella sua sede ed avvitarvelo conveniente-
mente.
Controllare che il senso di rotazione del motore coincida con quello indicato sul
coperchio del ventilatore. Nei motori trifasici, se il senso di rotazione non è
quello corretto, si devono invertire due fasi d’alimentazione nel quadro di
protezione.
Se il motore non si avvia, cercare di scoprire l’anomalia avvalendosi dell’elenco delle
avarie più comuni e dette loro possisibili soluzioni, che si trova nelle pagine seguenti.
NON FAR MAI FUNZIONARE LA POMPA A SECCO.
6. Messa in funcionamento
Aprire tutte le valvole a saracinesca e dare tensione al motore.
Aspettare un periodo ragionevole di tempo affinché si realizzi l’avviamento automatico.
Controllare la corrente assorbita e regolare adeguatamente il relè termico.
7. Manutenzione
Le nostre pompe non hanno bisogno di nessuna manutenzione specifica.
Tuttavia si raccomanda di pulire periodicamente il filtro della pompa e di vuotare
il corpo della pompa attraverso il tappo di spurgo durante i periodi di basse
temperature. Il caso d’inattività prolungata, è consigliabile svuotare dall’acqua la
pompa, pulirla e collocare nuovamente il coperchio filtro dopo aver spalmato con
vasellina la guarnizione di gomma assicurandosi che il locale in cui deve essere
riposta rimanga secco e ventilato.
In caso di guasti l’utente non dovrà compiere alcun intervento sulla pompa.
Rivolgersi a un servizio autorizzato di assistenza tecnica.
Quando serà necessario mettere fuori servizio la pompa, tenere presente che
la stessa non contiene alcun materiale tossico o inquinante. I componenti
principali sono opportunamente identificati per consentirne lo smaltimento
differenziato.
Manual de instruções
Advertência para a segurança de pessoas e coisas
Esta simbologia junto das palavras “Perigo” e “Atenção”, indicam a
possibilidade de perigo em consequência do desrespeito pelas prescrições
correspondentes.
PERIGO
de
electrocussão
PERIGO
ATENÇÃO
A inadvertência desta prescrição comporta perigo
de electrocussão.
A inadvertência desta prescrição comporta riscos
humanos e materiais.
A inadvertência desta prescrição comporta o
O interior dos orifícios de aspiração e expulsão possui rosca até uma certa
profundidade. Não se deve ultrapassar essa profundidade ao enroscar as tubagens
respectivas. Tambén não deve ser utilizada nenhuma união que não seja nova ou que
não esteja limpa.
A tubagem de aspiração colocar-se-á com uma ligeira inclinação, evitando assim a
formação de sifões.
4. Ligação eléctrica
A installação eléctrica deverá dispôr de um sistema de separação múltiplo com
abertura de contactos de pelo menos 3 mm.
A protecção do sistema basear-se-á num interruptor diferencial (I fn=30 mA). Se
tiver que funcionar ao ar live, o cabo de alimentação deve corresponder à
norma CEE (2) ou ao tipo H07 RN-F segundo VDE 0250.
Os motores monofásicos levam protecção térmica incorporada. No caso dos
trifásicos, o utilizador deverá providenciar a mesma de acordo com as normas
de instalação vigentes.
Os esquemas da fig. (1) mostram uma ligação eléctrica correcta.
perigo de danos à bomba ou na instalação.
5. Controlos a efectuar antes do arranque inicial
1. Generalidades
As instruções que fornecemos têm por objectivo a correcta instalação e o rendimento
óptimo das nossas bombas.
São bombas centrífugas monocelulares com elementos de filtragem incorporados,
especialmente concebidas para obter a pre-filtragem e a recirculação de água nas
piscinas. Estao concebidas para trabalhar com águas limpias a uma temperatura
máxima de 35°C.
Os materiais utilizados são da máxima qualidade, submetidos a rigorosos controlos e
verificados com extremo rigor.
Seguir adequadamente as instruções de instalação e uso, assim como os esquemas
de instalação eléctrica evitará sobrecargas no motor e os problemas que daí possam
decorer e dos quais declinamos toda a responsabilidade.
2. Instalação
A instalação das nossas electrobombas só está permitida em piscinas ou
tanques que cumpran as normas DIN VDE 0100 parte 702/11.82. Em casos
duvidosos solicitamos consultem um especialista.
A bomba colocar-se-á o mais perto possível do nível da água, em posição
horizontal, a fim de obter o mínimo percurso de aspiração e a redução das
perdas de carga.
Recomenda-se não instalar a bomba a mais de 3 m de altura do nível da água.
Independentemente da altura e da potência do modelo escolhido, os tempos de
auto-cevadura podem chegar a durar 10 minutos.
A bomba debe ser fixada sobre uma base sólida, com parafusos de
diámetro 6 ou 8 mm através dos orificios existentes no próprio pé.
Deverá procurar-se que fique a salvo de inundações e que receba uma forte
ventilação de tipo seco.
3. Montagem de tubagens
As tubagens de aspiração e expulsão terão suportes independentes dos da bomba.
No caso de tubagens de materiais plásticos, garantiremos a estanqueidade das juntas
e das roscas unicamente com fita “TEFLON”. Não devem ser usadas colas ou
produtos semelhantes.
O tubo de aspiração deve possuir un diâmetro igual ou superior ao da boca de
aspiração da bomba.
Efectuadas as ligações que se definem na secção anterior, desenrosque a
tampa devida do filtro e encha de água o pre-filtro da bomba até ao nível inferior
do tubo de aspiração.
Verifique se o eixo da bomba gira livremente.
Verifique se a tensão e a frequência da rede correspondem às inscritas na
placa de características da bomba.
Volte a colocar a tampa do pre-filtro no seu lugar e enrosque-a
convenientemente.
Verifique se o sentido de rotação do motor coincide com o indicado na tampa do
ventilador. Nos motores trifásicos, se o sentido de rotação está incorrecto
inverta as duas fases de alimentação no quadro de protecção.
Se o motor não arranca procure descobrir a anomalia através da lista de avarias
mais habituais e as suas possíveis soluções que indicamos nas páginas
seguintes.
NUNCA FAÇA FUNCIONAR A BOMBA A SECO.
6. Arranque
Abra todas as válvulas de comporta e dê tensão ao motor.
Aguarde um tempo razoável para que se efectue a autocevadura.
Verifique a corrente absorvida e ajuste o relé térmico de forma adequada.
7. Manutenção
A nossas bombas não necessitam nenhuma manutenção especial. Contudo,
recomenda-se limpar periodicamente o filtro da bomba, esvaziar o corpo da
bomba durante os períodos de temperaturas baixas através da tampa de purga.
Se a inactividade for duradoura é aconselhável esvaziar de água a bomba,
limpá-la e colocar de novo a tampa filtro com vaselina na junta de borracha,
certificando-se que o local onde a bomba vai ficar armazenada permanecerá
seco e ventilado.
Em caso de avaria, o utilizador não debe utilizar a bomba. Debe-se contactar
com um serviço técnico autorizado.
Ao retirar a bomba de serviço, esta não contém nenhum material tóxico nem
contaminante. Os componentes principais estão devidamente identificados de
modo a se realizar uma deposição selectiva.
Page 5
1 - ROJO
RED
ROUGE
ROT
ROSSO
VERMELHO
2 - BLANCO
WHITE
BLANC
WEISS
BIANCO
BRANCO
3 - NEGRO
BLACK
NOIR
SCHWARZ
NERO
PRETO
4 - CONDENSADOR
CAPACITOR
CONDENSATEUR
KONDENSATOR
CONDENSATORE
CONDENSADOR
5 - LÍNEA
LINE
TENSION
SPANNUNG
LINEA
LINHA
6 - PROTECTOR TÉRMICO
MOTOR RELAY
PROTECTEUR MOTEUR
MOTORSCHUTZ
PROTETTORE DEL MOTORE
MOTO PROTECTOR
ALIMENTACIÓN MONOFÁSICA
SINGLE PHASE SUPPLY
ALIMENTATION MONOPHASÉE
EINPHASENSTROM
ALIMENTAZIONE MONOFASICA
ALIMENTAÇÃO MONOFASICA
ALIMENTACIÓN
TRIFÁSICA
THREE PHASE
SUPPLY
ALIMENTATION
TRIPHASÉE
DREIPHASENSTROM
ALIMENTAZIONE
TRIFASICA
ALIMENTAÇÃO
TRIFASICA
Fig. 1
L
N
1
2
3
4
6
5
M
1
~
L
N
1
2
3
4
5
M
1
~
Z
V
Y
U
400 V
W
230 V
ZXY
UVW
TAPÓN DE CEBADO
PRIMING PLUG
BOUCHON DE REMPLISSAGE
EINFÜLLSTOPFEN
TAPPO DI RIEMPIMENTO
TAMPÃO DE FERRAGEM
TAPÓN DE VACIADO
DRAINAGE PLUG
BOUCHON DE VIDANGE
ABLAßSTOPFEN
TAPPO SCARICO
TAMPÃO DE PURGA
F
A
B
Ø63
Ø13
G
Ø63
E
C
D
P
I
D
F
GB
E
GB
E
P
I
D
F
ABCDEFG
Kg
230V 50Hz
230/400V Q max. H max. A 1
∼
A 3
∼
50Hz (l/min.) (m) 230V 400 V (kW) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
C - µF
P1
IP η (%)LpfLWA (m)LWA (g)
SILEN2 50M SILEN2 50 385 13 4.1 1.8 25 0.9 55 40 60 73 75 655,5 314,5 368 188 268 222 327 15
SILEN2 75M SILEN2 75 416 15 4.8 2 25 1 55 40 61 74 75 655,5 314,5 368 188 268 222 327 15
SILEN2 100M SILEN2 100 435 17 7 2.8 25 1.6 55 55 64 76 80 655,5 314,5 368 188 268 222 327 16.5
SILEN2 150M SILEN2 150 500 19 8.5 3.1 25 1.9 55 61 67 79 80 655,5 314,5 368 188 268 222 327 18
SILEN2 200M SILEN2 200 550 19.5 9.7 3.8 30 2.2 55 64 66 78 80 655,5 314,5 368 188 268 222 327 20.7
SILEN2 300M SILEN2 300 650 22.5 12.5 5 60 2.6 55 63 69 82 85 651,5 314,5 368 188 268 222 327 20.6
V/Hz esp.: Ver placa datos bomba / See pump nameplate / Voir plaque signalétique / Siehe Pumpentypenschild / Vedere targhetta / Ver chapa de caracteristicas da bomba
Temperatura líquido / Liquid Temperature / Température du liquide / Umgebungstemperatur / Temperatura del liquido / Temperatura do liquido: 4°C a 35°C
Temperatura de almacenamiento / Storage temperature / Température de stockage / Lagertemteratur / Temperatura ambiente / Temperatura ambiente: -10°C a +50°C
Humedad relativa del aire / Relative Air Humidity / Humidité relative de l’air / Relative Luftfeuchtigkeit / Umidità relativa desll’aria / Humidade relativa do ar: 95% Max.
L
pf: Nivel presión acústica medido / Measured sound pressure level / Niveau pression acoustique mesuré / Gemessener Schalldruckpegel / Livello di pressione acustica
misurato / Nível pressão acústica medido.
L
WA (m): Nivel potencia acústica medido / Measured sound power level / Niveau puissance acoustique mesuré / Gemessener Schalleistungspegel / Livello di potenza
acustica misurato / Nível potência acústica medido.
L
WA (g): Nivel potencia acústica garantizado / Guaranteed sound power level / Niveau puissance acoustique garanti / Zugesicherter Schalleistungspegel / Livello di potenza
acustica garantito / Nível potência acústica garantido.
Motor classe: I
Page 6
5) O motor faz ruído mas não arranca.
P
I
D
F
GB
E
GB
E
P
I
D
F
mette in funzione.
1) A bomba não ceva.
2) A bomba fornece pouco caudal.
3) A bomba faz ruído.
4) A bomba não arranca.
2) La pompa ha poca portata.
3) La pompa fa rumore.
4) La pompa non si mette in funzione.
5) Il motore fa rumore, ma non si
4) Pumpe springt nich an.
5) Motorgeräusch, aber kein Anspringen.
1) La pompa non si alimenta.
2) La pompe fournit un débit faible.
3) La pompe fait du bruit.
4) La pompe ne démarre pas.
3) Pumpe arbeitet zu laut.
2) Zu geringer Wasserdruck.
5) Le moteur fait du bruit mais il ne
1) Selbstansaugphase defekt.
se met pas en marche.
1) La pompe ne s’amorce pas.
3) La bomba hace ruido.
4) La bomba no arranca.
2) Pump supplies scant flow.
3) Pump noisy.
4) Pump does not start.
5) Motor makes sound but does
not start.
5) El motor hace ruido pero no
1) Pump does not prime.
se pone en marcha.
1) La bomba no se ceba.
2) La bomba da poco caudal.
X
X
X
X
X
X
bloqueado.
de tensão.
Motor bloqueado
•
Motor blocked
•
Moteur bloqué
•
Motor ist blockiert
•
Motore bloccato
•
Motor
Desmonte el motor y acuda al servicio técnico
Riattivare i fusibili
Déposez le moteur et appelez le service technique
Smontare il motore e rivolgersi al servizio tecnico
•
Rearme os fusíveis.
•
•
Desmonte o motor e recorra ao seviço técnico.
•
Remove the motor and call the Technical Service
Motor ausbauen und Kundendienst verständigen
Térmico intervenido
Relè termico scattato
Falta de tensión
•
Lack of power
•
•
Thermal relay tripped
Térmico invertido.
•
Pas de tension
•
Thermique intervenu
•
Mangelnde Spannung
•
Thermoschutzrelais hat angesprochen
•
Mancanza di tensione
•
Falta
•
filtro
Riarmare il relè termico
Rearme de los fusibles
Rearme térmico
•
Limpe a bomba e reveja o filtro da mesma.
•
Reset thermal relay
•
•
Reset the fuses
Rerme térmico.
•
Réarmement thermique
•
Réarmement des fusibles
•
Thermoschutzrelais rückstellen
•
Sicherungen rückstellen
Fijación incorrecta de la bomba
Cuerpo extraño dentro de la bomba
Fremdkörper in der Pumpe
Befestigung der Pumpe
•
Incorretto fissaggio della pompa
•
Corpo estraneo dentro la pompa
•
Incorrect pump attachment
•
Foreign body in pump
•
Fixação da bomba incorrecta.
•
•
•
Corpo estranho dentro da bomba.
Fixation erronée de la pompe
Corps étranger à l’intérieur de la pompe
•
Mangelhafte
•
pompe et vérifiez le filtre
Fije correctamente la bomba
Limpie la bomba y repase el filtro de la misma
befestigen
•
Fissare correttamente la pompa
•
•
Pumpe und Pumpenfilter reinigen
Attach pump correctly
•
Fixe a bomba correctamente.
•
•
Clean pump and inspect its filter
Fixed convenablement la pompe
•
Pulire la pompa e controllarne il
•
•
Pumpe korrekt
Nettoyez la
Tubi d’aspirazione di diametro inferiore al richiesto
Impulsión obturada
ostruita
•
Expulsão obturada.
•
Discharge clogged
•
Impulsion obturée
•
Tubagem de aspiração com diâmetro inferior ao requerido.
•
Druckseitige Verstopfung
•
Impulsione
Repase filtro y tubo impulsión
Filter und Druckstutzen reinigen
l’aspirazione
•
Dimensione correctamente a aspiração.
•
•
Inspect filter and discharge line
Controllare il filtro ed il tubo d’impulsione
•
Revoyez le filtre et le tube d’impulsion
•
Reveja filtro e tubo expulsão.
X
X
X
X
X
X
X
X
XX
X
X
X
Tubería de aspiración con diámetro inferior al requerido
Tuyau d’aspiration ayant un diamètre inférieur au diamètre exigé
Filtro obturado
•
Filter clogged
•
Filtre obturé
•
Filter ist verstopft
•
Diameter of suction line smaller than required
•
•
Saugleitung hat zu kleinen Durchmesser
Filtro ostruito
•
Filtro obturado.
•
•
convenablement l’aspiration
•
Saugstutzen entsprechend auslegen
•
Dimensionare correttamente
Coloque correctamente a aspiração.
Limpie el filtro
Dimensione correctamente la aspiración
•
Clean filter
•
Nettoyez le filtre
•
•
Correctly dimension suction line
Filter reinigen
•
Pulire il filtro
•
Limpe o filtro.
•
Dimensionnez
Prefiltro vacío de agua
Aspiración fuera del agua
Aspirazione fuori dall’acqua
senz’acqua
•
Pre-filtro vazio de água.
•
•
No water in prefilter
•
Suctioning out of water
Aspiração fora de água.
•
Pré-filtre sans eau
•
Aspiration hors de l’eau
•
Vorfilter ohne Wasser
•
Saugstutzen über Wasser
•
Prefiltro
•
Coloque la aspiración correctamente
convenablement
•
Saugstutzenlage entsprechend korrigieren
•
Set suction in correct position
•
Collocare correttamente l’aspirazione
•
Placez l’aspiration
delle caratteristiche e quello della rete
Pumpenspannung (s. Typenschild) mit Netzspannung vergleichen
Llene de agua el prefiltro
füllen
•
Riempire d’acqua il prefiltro
•
Fill prefilter with water
•
•
Encha o pre-filtro de água.
Verifique a voltagem da placa de características e a da rede.
•
Remplissez d’eau le pré-filtre
•
Controllare il voltaggio della piastrina
•
Vorfilter mit Wassen
Saughöhe
Voltaje erróneo
Voltagem errada.
•
Incorrect voltage
•
Tensión erronée
•
Falsche Spannung
•
Voltaggio sbagliato
•
nameplate and that of the mains
bomba a nível adequado.
Compruebe el voltaje de la placa características y el de la red
•
Vérifiez la tension à la plaque signalétique et au réseau
•
Verify the voltage specified on the
Cierre mecánico defectuoso
Altura de aspiración excesiva
•
Eccessiva altezza d’aspirazzione
•
Excessive suction height
•
Altura de aspiração excessiva.
•
Hauteur d’aspiration excessive
•
Übermässige
Coloque la bomba al nivel adecuado
approprié
•
Pumpenhöhe entsprechend korrigieren
•
Set pump at a suitable level
•
Collocare la pompa al livello adeguato
•
Positionnez la pompe au niveau
•
Coloque a
Drehrichtung des Motors
Dichtung ist defekt
•
Chiusura meccanica difettosa
•
Senso di rotazione invertito
•
Defective mechanical seal
•
Fecho mecânico defeituoso.
•
Rotação do motor invertida.
•
Fermeture mécanique défectueuse
•
Mechanische
Dichtung auswechseln
Inverta 2 fases da alimentaçao.
Cambie cierre mecánico
l’alimentation électrique
•
•
•
Sostituire la chiusura meccanica
2 Phasen am Netzkabel umkehren
Change mechanical seal
•
Changez la fermeture mécanique
•
Mude fecho mecânico.
•
Invertire due fasi dell’alimentazione
•
Mechanische
X
tampa filtro.
Giro del motor invertido
couvercle filtre
X
1
X
2345
de ar pela tubagem de aspiração.
d’aspiration
Mala estanqueidad de la tapa filtro
Entrada de aire por la tubería de aspiración
POSIBLES AVERÍAS, CAUSAS Y SOLUCIONES
POSSIBLE FAULTS, THEIR CAUSES AND SOLUTIONS
CAUSAS • POSSIBLE PROBLEM • CAUSES • URSACHEN
•
•
Filterdeckel ist undicht
•
Motor turning direction reversed
•
Cattiva tenuta del coperchio filtro
•
Rotation du moteur inversée
•
Má estanqueidade da
•
Falsche
stato della guarnizione di gomma
Invierta 2 fases de la alimentación
Filterdeckel reinigen und Gummidichtung überprüfen
condition of rubber gasket
Lufteintritt durch die Saugleitung
PANNES EVENTUELLES, CAUSES ET SOLUTIONS
•
Inadequate airtightness of filter cover
•
Air entry through suction line
•
Entrada d’aria dal condotto d’aspirazione
•
Mauvaise étanchéité du
Limpie la tapa filtro y compruebe estado de la junta de goma
•
Entrée d’air par le tube
•
Entrada
guarnizioni del tubo d’aspirazione
Compruebe, estado racores y juntas del tubo de aspiración
Anschlusstutzen und saugseitige Dichtungen überprüfen
gaskets of suction line
MÖGLICHE DEFEKTE, URSACHEN UND ABHILFE
MOTIVI • CAUSAS
SOLUCIONES • SOLUTIONS • SOLUTIONS • ABHILFE
•
Nettoyez le couvercle-filtre et vérifiez l’état du joint cautchouc
•
Limpe a tampa filtro e verifique estado da junta de borracha.
•
Reverse 2 phases of the supply
•
Pulire il coperchio filtro e controllare lo
•
Inversez 2 phases de
•
Vérifiez l’état des raccords et des joints du tube d’aspiration
SOLUZIONI
POSSÍVEIS AVARIAS, CAUSAS E SOLUÇÕES
•
Verifique o estado de uniões e juntas do tubo de aspiração.
• SOLUÇÕES
•
Verificare lo stato dei raccordi e delle
•
•
Clean the filter cover and verify
Verify condition of connectors and
POSSIBILI AVARIE, MOTIVI E SOLUZIONI
•
•
•
•
•
•
•
•
•
•
Loading...
