Page 1
ES
Manual de instrucciones ........................
(Original)
5
EN
Instruction manual ..................................
(Translation from the original Spanish)
8
FR
Manuel d’instructions .............................
(Traduction de l'original en espagnol)
11
DE
Gebrauchsanweisung ............................
(Übersetzungausdem Original in Spanisch)
14
IT
Manuale d’istruzioni ...............................
(Traduzione dall'originale spagnolo)
17
PT
Manual de instruções .............................
(Tradução do original em espanhol)
20
NL
Handleiding ...........................................
(vertaling van de oorspronkelijke Spaanse)
23
RU
Руководство по эксплуатации .................
(Перевод с оригинального испанского)
26
ZH
使用说明 ..............................................
( 从原来的西班牙语翻译 )
29
AR
............
)(
32

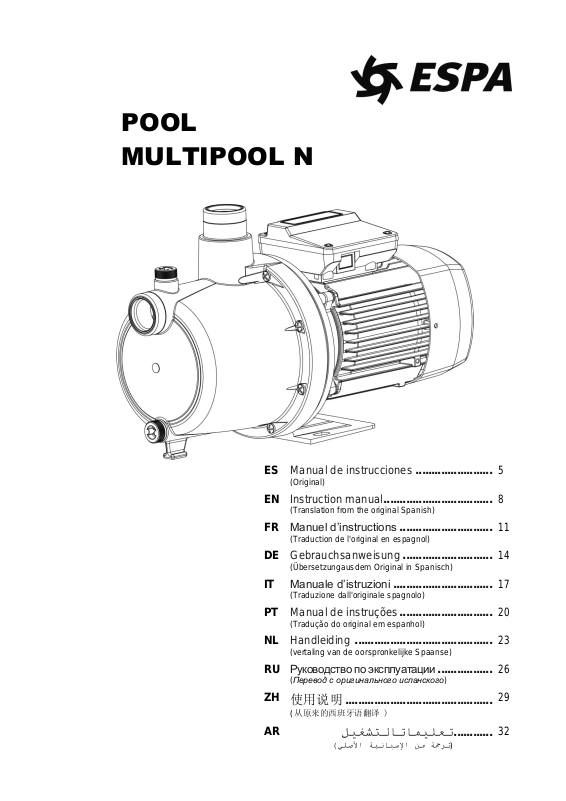

POOL
MULTIPOOL N
Page 2
Page 3
3
DECLARACION DE CONFORMIDAD
ES: DECLARACIÓN DE CONFORMIDAD
Declaramos, bajo nuestra responsabilidad, que los
productos de este manual cumplen con las
siguientes directivas comunitarias y normas
técnicas:
- Directiva 2006/42/CE (Seguridad máquinas):
Norma EN 809 y EN 60204-1
- Directiva 2014/30/UE (CEM): Normas EN 610006-1 y EN 61000-6-3
- Directiva 2014/35/UE (Baja Tensión): Normas EN
60335-1 y EN 60335-2-41
- Directiva 2000/14/CE (emisión sonora): EN-ISO
3744 (Valores emisión sonora en manual
instrucciones)
- Directiva 2009/125/CE (diseño ecológico):
Reglamento 640/2009 para motores eléctricos
trifásicos de más de 0.75kW. Norma EN 60034-
30.
- Directiva 2011/65/UE (Restricciones a la
utilización de sustancias peligrosas): Norma EN
50581
- Norma EN 16713-2
(Véase número de serie en la placa de
características y fig. 4)
EN: EVIDENCE OF CONFORMITY
We declare, under our responsibility, that the
products in this manual comply with the following
directives and standards:
- Directive 2006/42/EC (Machine Security):
Standard EN 809 and EN 60204-1
- Directive EMC 2014/30/EU (Electromagnetic
compatibility): Standard EN 61000-6-1 y EN
61000-6-3
- Directive 2014/35/EU (Low voltage): Standard EN
60335-1 and EN 60335-2-41
- Directive 2000/14/EC (noise emission): EN-ISO
3744 (Noise emission values in instruction
manual)
- Directive 2009/125/EC (ecological design):
Regulation 640/2009 for three-phase electric
motors > 0.75kW. Standard EN 60034-30.
- Directive 2011/65/UE(Restriction of hazardous
sustances): Standard EN 50581.
- Standard EN 16713-2.
(See serial number on the nameplate and fig. 4)
FR : DECLARATION DE CONFORMITÉ
Nous déclarons, sous notre responsabilité, que les
produits figurant dans ce manuel sont conformes
aux directives et normes suivantes:
- Directive Sécurité Machines 2006/42/CE: Norme
EN 809 et à la EN 60204-1
- Directive Compatibilité Electromagnétique
2014/30/UE: Norme EN 61000-6-1 et EN 610006-3
- Directive Basse Tension 2014/35/UE: Norme EN
60335-1 et EN 60335-2-41
- Directive 2000/14/CE (émission sonore): EN-ISO
3744 (Valeurs émission sonore dans manuel
d‘instructions)
- Directive 2009/125/CE (éco conception):
Règlement 640/2009 concernant les moteurs
électriques triphasés de plus de 0,75 kW. Norme
EN 60034-30.
- Directive 2011/65/UE(Limitation de l‘utilisation
des substances dangereuses) : Norme EN 50581
- Norme EN 16713-2.
(Voir le numéro de série sur la plaque signalétique
et fig. 4)
DE: KONFORMITÄTSERKLÄRUNG
Erklären unter unserer Verantwortung, dass das
Produkt in diesem Handbuch erfüllen mit den
folgenden Richtlinien und Normen:
- Maschinenrichtlinie 2006/42/EG: Vorschrift EN
809 und EN 60204-1
- Richtlinien der Elektromagnetischen Verträglich
2014/30/UE: Vorschrift EN 61000-6-1 und EN
61000-6-3
- Niederspannungs Richtlinien 2014/35/UE:
Vorschrift EN 60335-1 und EN 60335-2-41
- Richtlinie 2000/14/EG (Geräuschemission): ENISO 3744 (Geräuschemissionswerte in der
Bedienungsanleitung)
- Richtlinie 2009/125/EG (Ökodesign) Verordnung
640/2009 für Dreiphasenmotoren mit einer
Leistung von mehr als 0,75 kW. Norm EN 60034-
30.
- Richtlinie 2011/65/UE (RoHS II): Norm EN 50581
- Norm EN 16713-2
(Siehe Seriennummer auf dem Typenschild und fig.
4)
IT: DICHIARAZIONE DI CONFORMITÀ
Dichiariamo sotto la nostra responsabilità che i
prodotti presenti in questo manuale sono conformi
alle seguenti direttive e norme:
- Direttiva 2006/42/CE (sicurezza della macchina):
Norma EN 809 e alla EN 60204-1
- Direttiva 2014/30/UE (Compatibilita elettromagnetica): Norma EN 61000-6-1 e alla EN
61000-6-3
- Direttiva 2014/35/UE (Bassa Tensione): Norma
EN 60335-1 e alla EN 60335-2-41
- Direttiva 2000/14/CE (emissioni sonore): EN-ISO
3744 (Valori dell'emissione sonora nel manuale di
istruzioni)
- Direttiva 2009/125/CE (progetto ecologico):
Regolamento 640/2009 per motori elettrici trifase
da più di 0.75kW. Norma EN 60034-30.
- Direttiva 2011/65/UE (RoHS II): Norma EN 50581
- Norma EN 16713-2
(Vedi il numero di serie sulla targhetta e fig. 4)
Page 4
4
DECLARACION DE CONFORMIDAD
PT: DECLARAÇÃO DE CONFORMIDADE
Declaramos sob nossa responsabilidade que os
produtos deste manual cumprir as seguintes
diretrizes e normas:
- Directiva 2006/42/CE (Segurança de Máquinas):
Norme EN 809 e a EN 60204-1
- Directiva 2014/30/UE (Compatibilidade
Electromagnética): Norme EN 61000-6-1 e a EN
61000-6-3
- Directiva 2014/35/UE (Baixa tensão): Norma EN
60335-1 e a EN 60335-2-41
- Directiva 2000/14/CE (emissão sonora): EN-ISO
3744 (Valores de emissão sonora em manual de
instruções)
- Directiva 2009/125/CE (concepção ecológica):
Regulamento n.º 640/2009 para motores
eléctricos trifásicos de mais de 0,75 kW. Norma
EN 60034-30..
- Directiva 2011/65/UE (RoHS II): Norme EN
50581
- Norme EN 16713-2
(Veja o número de série na placa de identificação e
fig.4)
Banyoles, 18 de Mayo de 2017
Pere Tubert (Technical Manager)
ESPA 2025, SL
Ctra. de Mieres, s/n – 17820 Banyoles
Girona - Spain
NL: VERKLARING VAN OVEREENSTEMMING
Wij verklaren onder onze verantwoordelijkheid dat
de producten in deze handleiding voldoen aan de
volgende EU-richtlijnen en technische normen:
- Richtlijn 2006/42/EG (machineveiligheid): Normen
EN 809 en EN 60204-1
- Richtlijn 2014/30/UE (EMC): Normen EN 610006-1 en EN 61000-6-3
- Richtlijn 2014/35/UE (laagspanning): Normen EN
60335-1 en EN 60335-2-41
- Richtlijn 2000/14/EG (geluidsemissie): EN-ISO
3744 (Geluidsemissiewaarden in
gebruiksaanwijzing)
- Richtlijn 2009/125/EG (ecologisch ontwerp):
Verordening 640/2009 voor driefasige
elektromotoren met een vermogen hoger dan
0,75 kW. Norm EN 60034-30.
- Richtlijn 2011/65/UE (RoHS II): Norm EN 50581
- Norm EN 16713-2
(Zie serienummer op het kenplaatje en afb. 4)
Page 5
5
MANUAL DE INSTRUCCIONES (ORIGINAL) ES
A
Atención a los límites de empleo.
I
Este aparato pueden utilizarlo niños con edades
mayores de 8 años y personas con capacidades
físicas, sensoriales o mentales reducidas o falta
de experiencia y conocimiento, si se les ha dado
la supervisión o formación apropiadas respecto
al uso del aparato de una manera segura y comprenden los peligros que implica.
Los niños no deben jugar con el aparato.
La limpieza y el mantenimiento a realizar por el
usuario no deben realizarlos los niños sin
supervisión.
B
La tensión de la placa tiene que ser la misma que
la de la red.
C
Conecte la electrobomba a la red mediante un
interruptor omnipolar con una distancia de apertura de los contactos de, al menos, 3 mm.
D
Como protección suplementaria de las sacudidas
eléctricas letales, instale un interruptor diferencial
de elevada sensibilidad (0,03 A).
E
Efectúe la toma a tierra de la bomba.
F
Utilice la bomba en el campo de prestaciones
indicado en la placa.
J
Atención a los líquidos y ambientes peligrosos.
G
Recuerde cebar la bomba.
K
Atención a las pérdidas accidentales.
No exponga la electrobomba a la intemperie.
H
Asegúrese que el motor pueda autoventilarse.
L
Atención a la formación de hielo.
Desconectar de la corriente antes de cualquier
intervención de mantenimiento.
PELIGRO
riesgo de
electrocución
La no advertencia de esta
prescripción comporta un
riesgo de electrocución.
PELIGRO
La no advertencia de esta
prescripción comporta un
riesgo de daño a las
personas o cosas.
ATENCIÓN
La no advertencia de esta
prescripción comporta un
riesgo de daños a la bomba
o a la instalación.
Instrucciones de seguridad y prevención de daños para las personas y equipos
Contenido
Advertencia para la seguridad de personas y cosas .......... 5
1. Generalidades .................................................... 5
2. Manipulación....................................................... 6
3. Instalación .......................................................... 6
3.1. Fijación .......................................................... 6
3.2. Montaje de las tuberías de aspiración........... 6
3.3. Montaje de las tuberías de impulsión ............ 6
3.4. Conexión eléctrica ......................................... 6
3.5. Controles previos a la puesta en marcha
inicial .............................................................. 6
4. Puesta en marcha .............................................. 6
5. Mantenimiento .................................................... 7

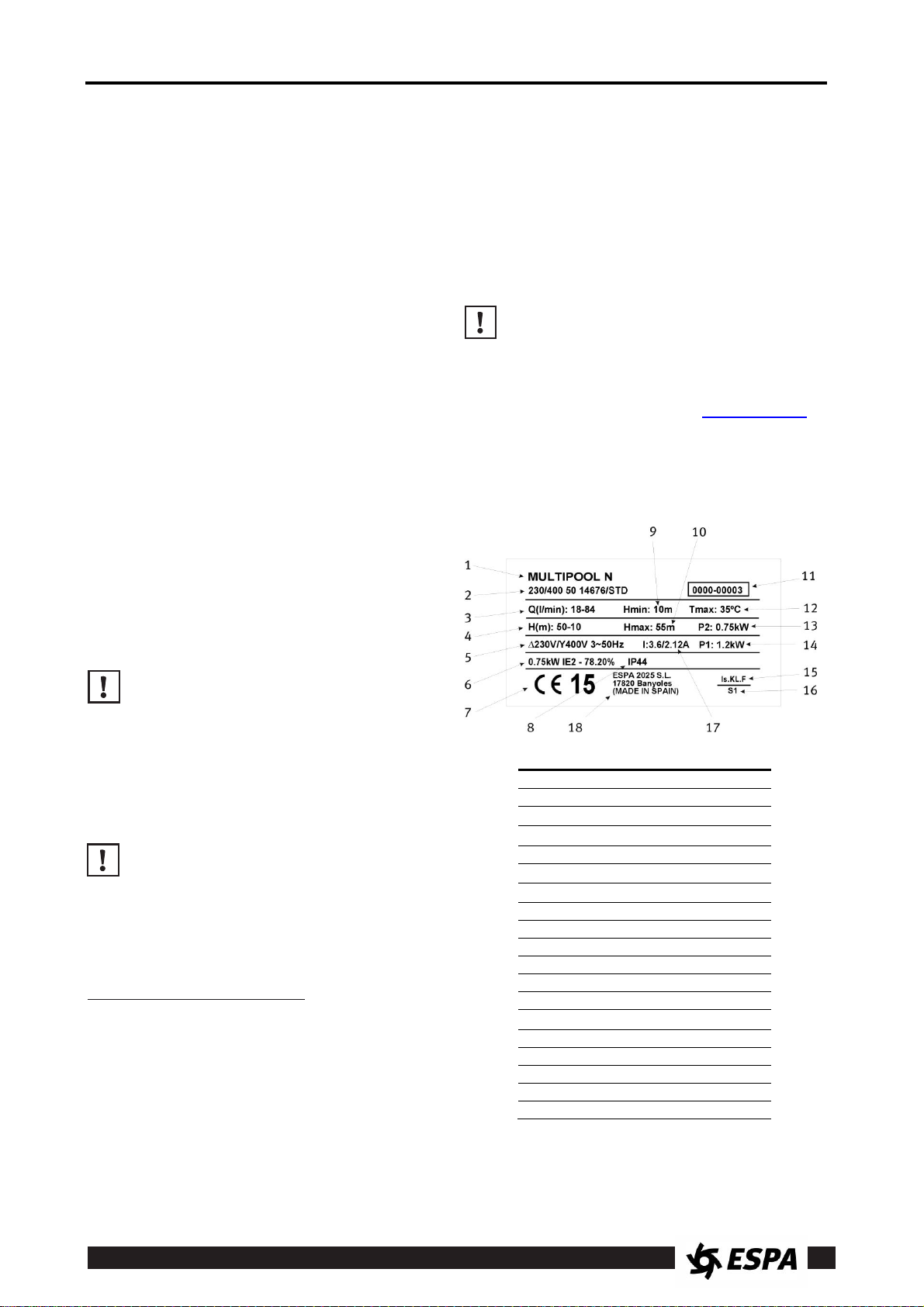

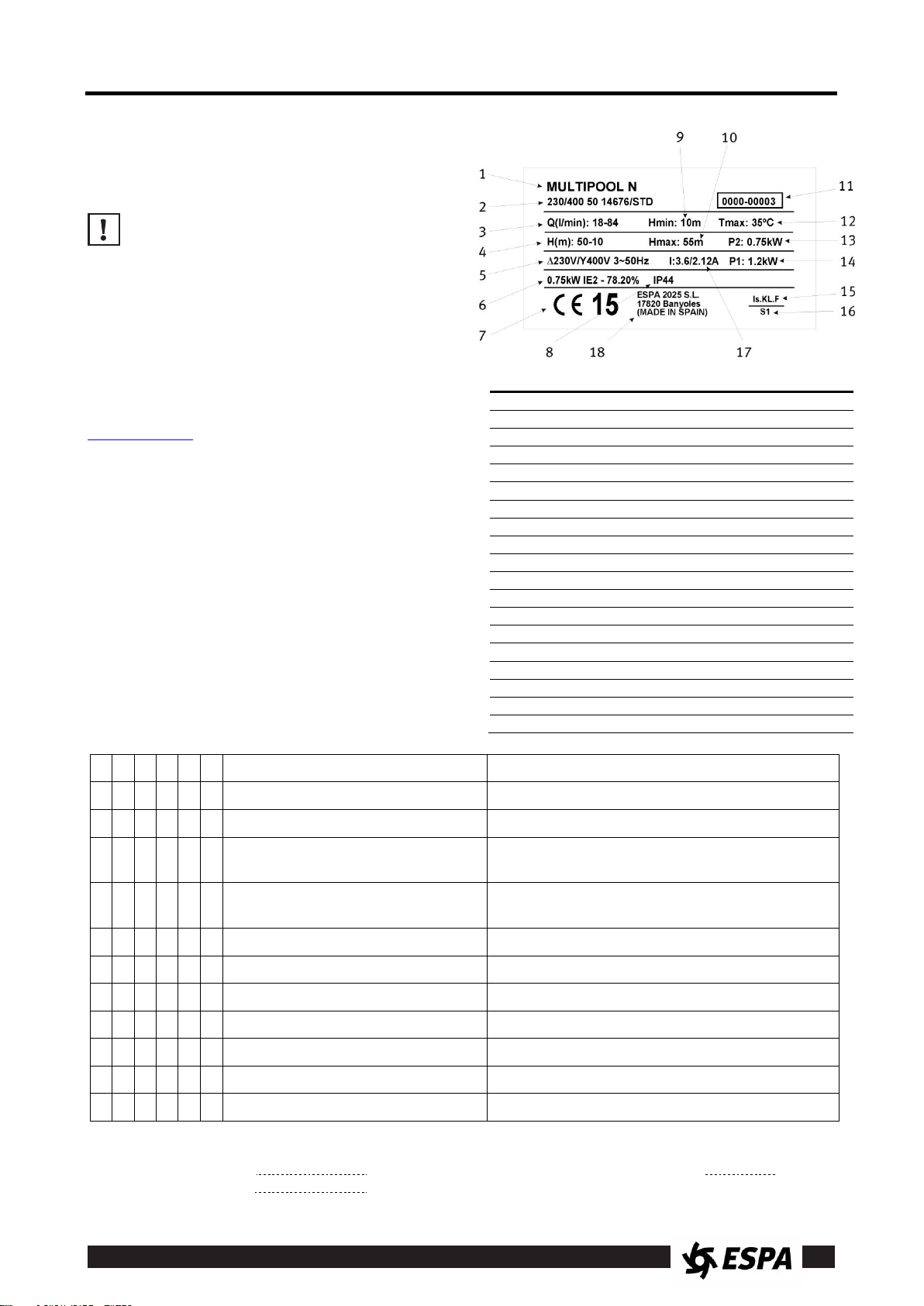

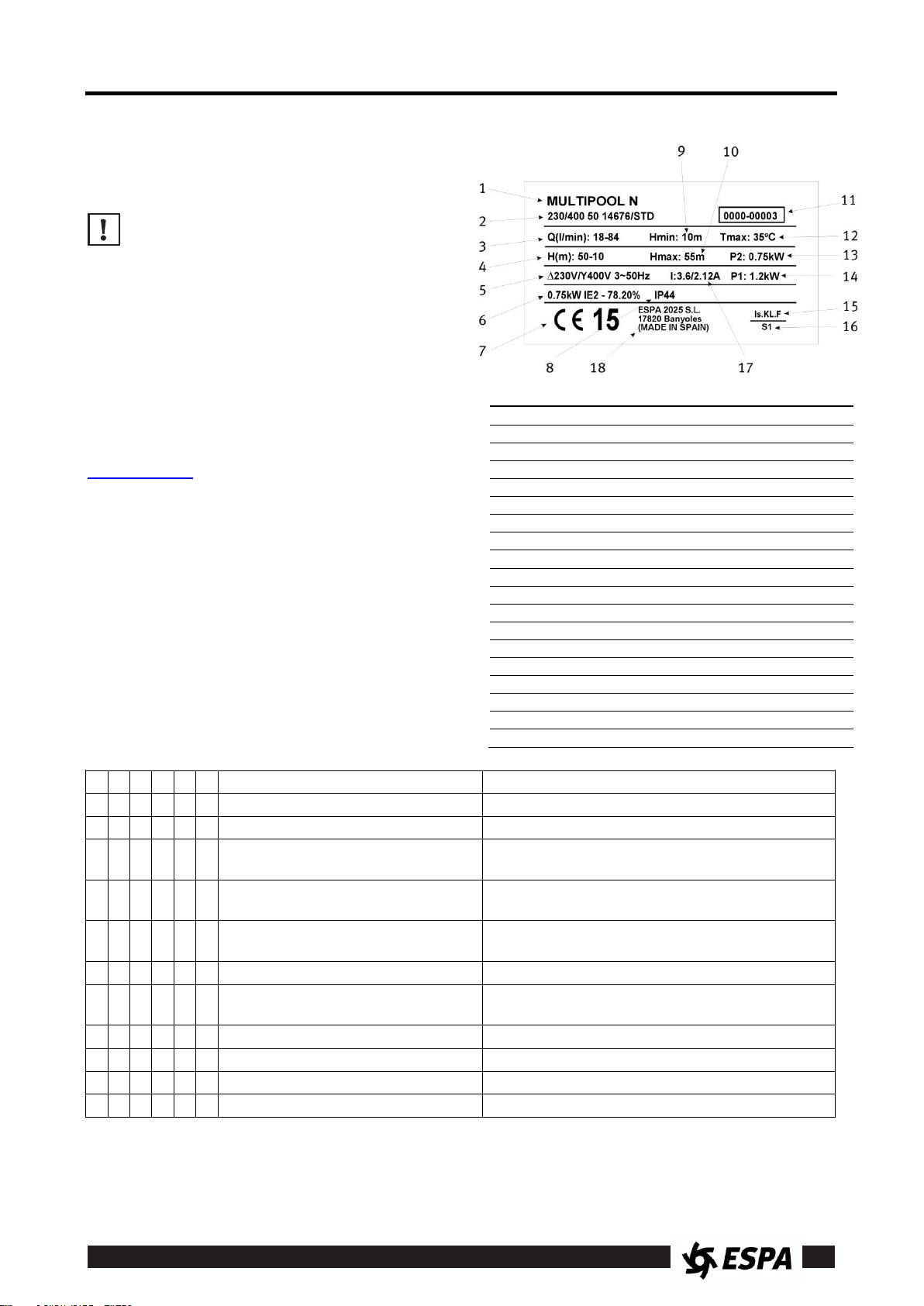

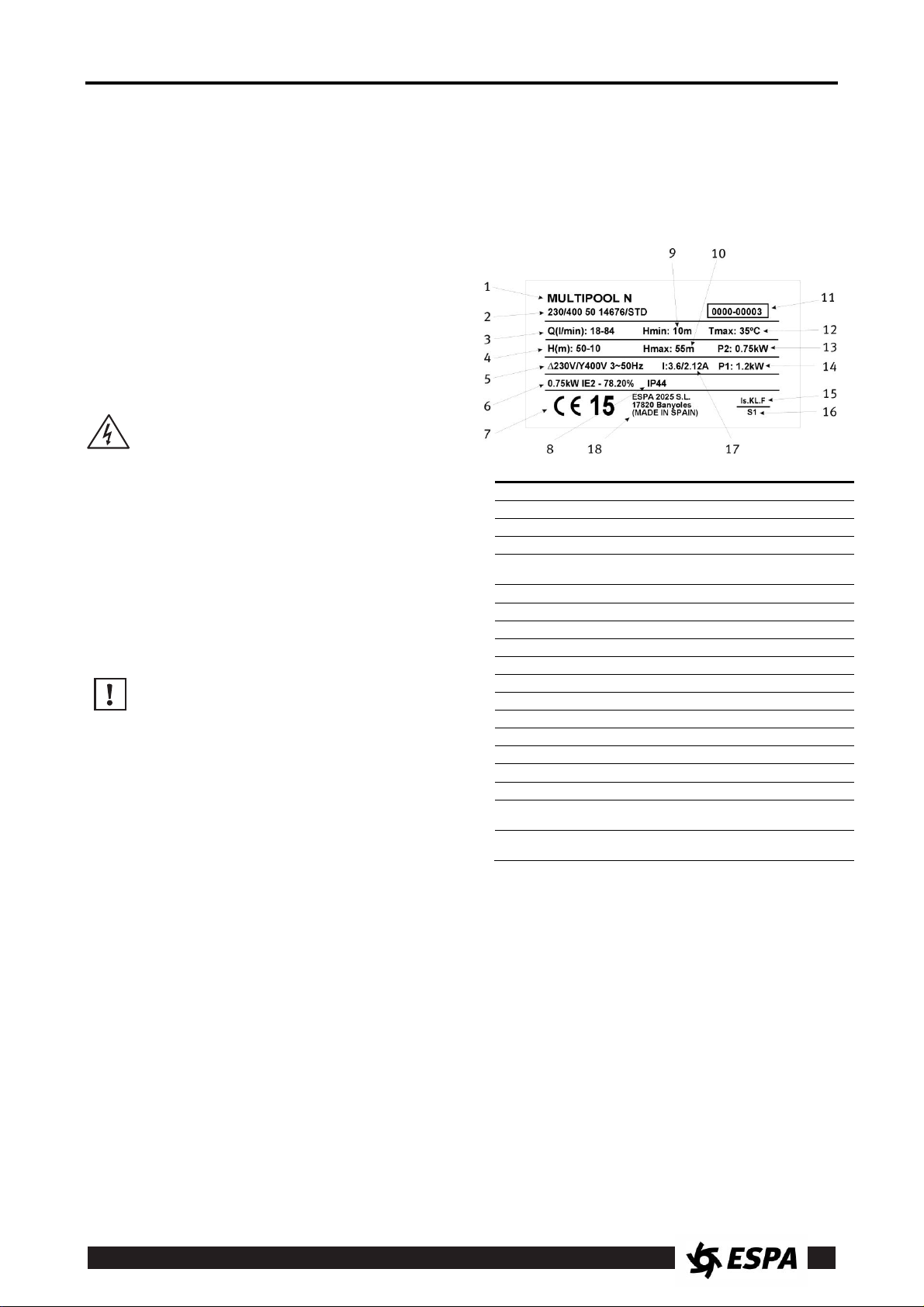

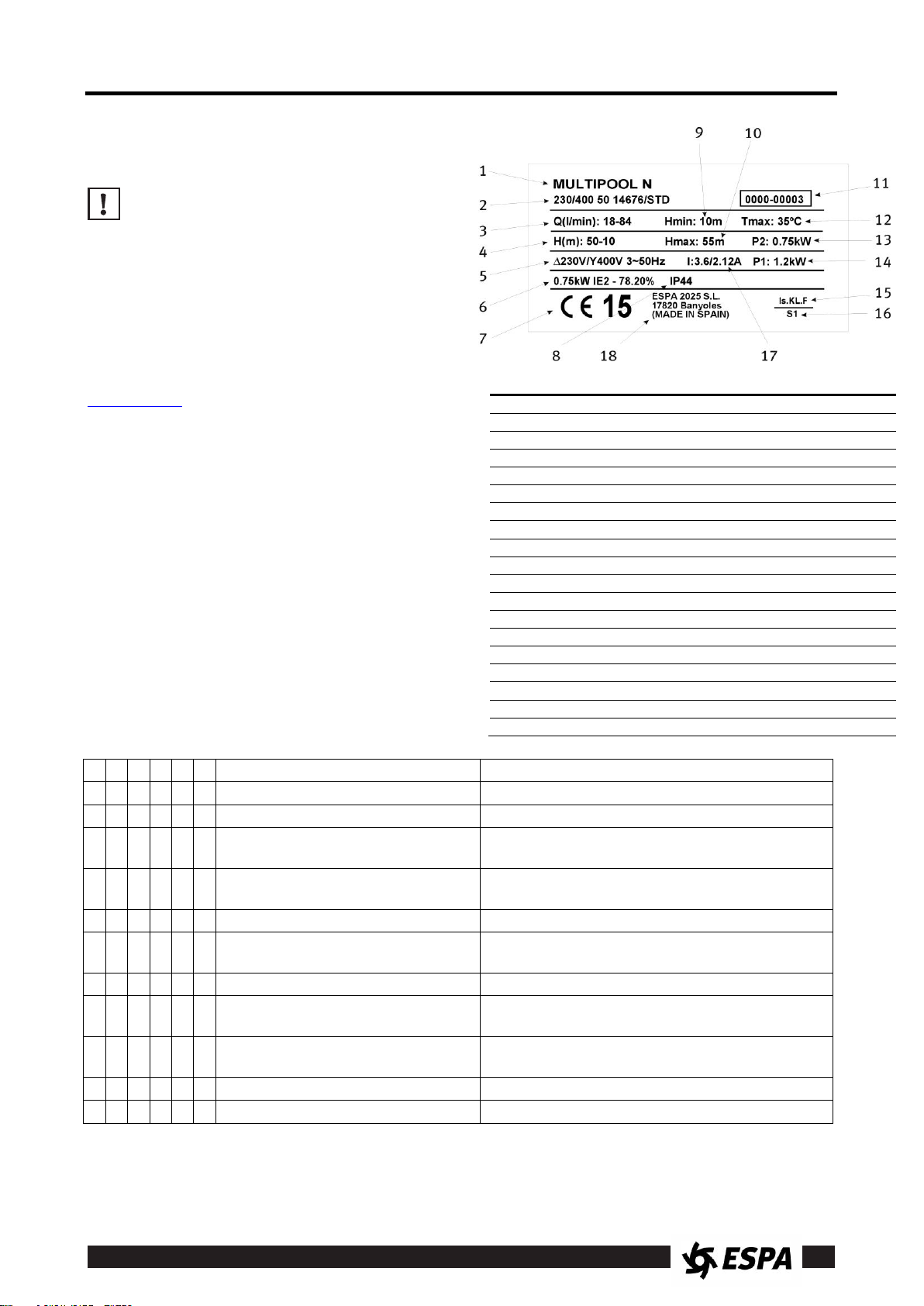

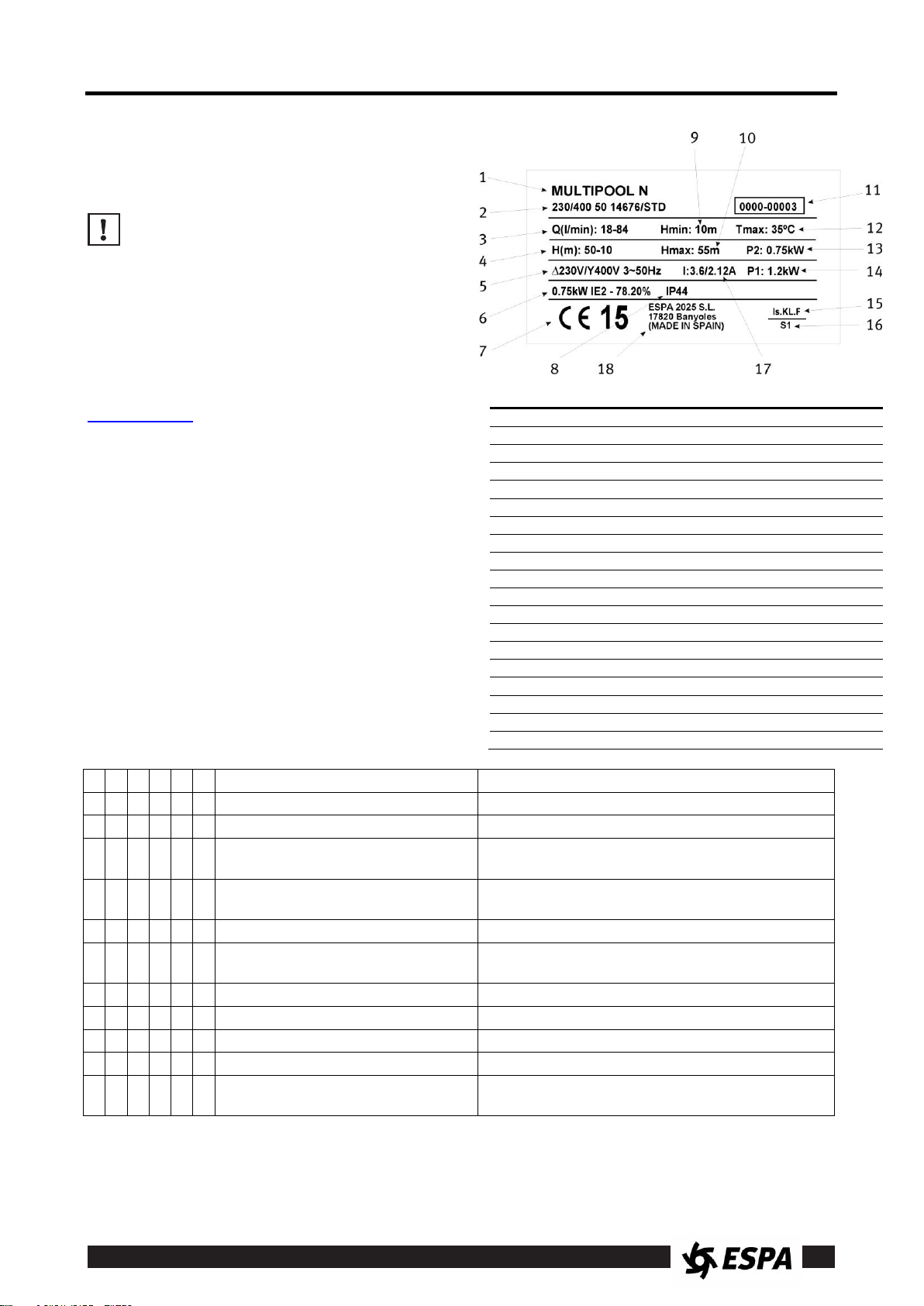

6. Placa de características ..................................... 7
7. Relación de posibles averías, causas y
soluciones ........................................................... 7

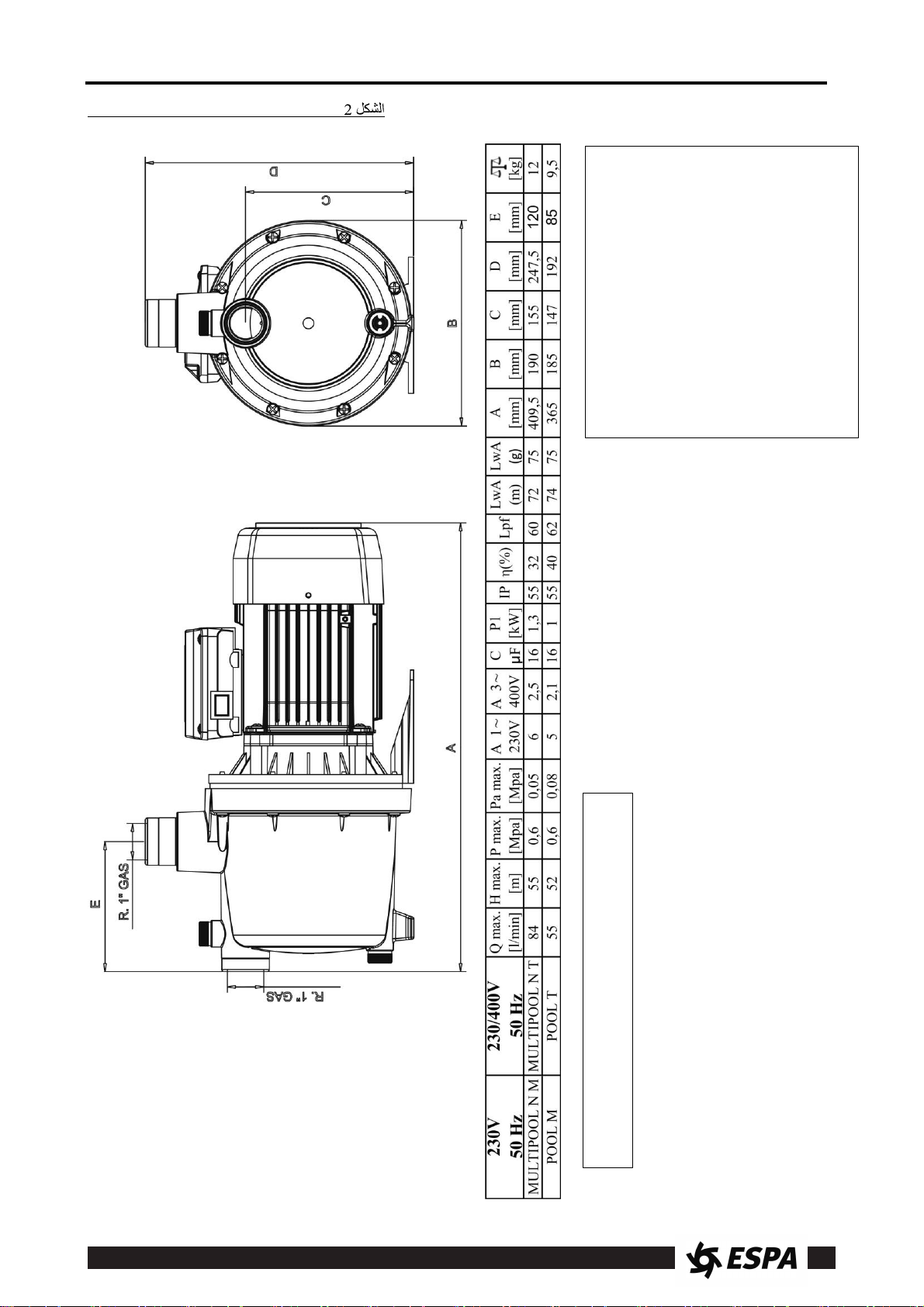

8. Datos técnicos .................................................... 7

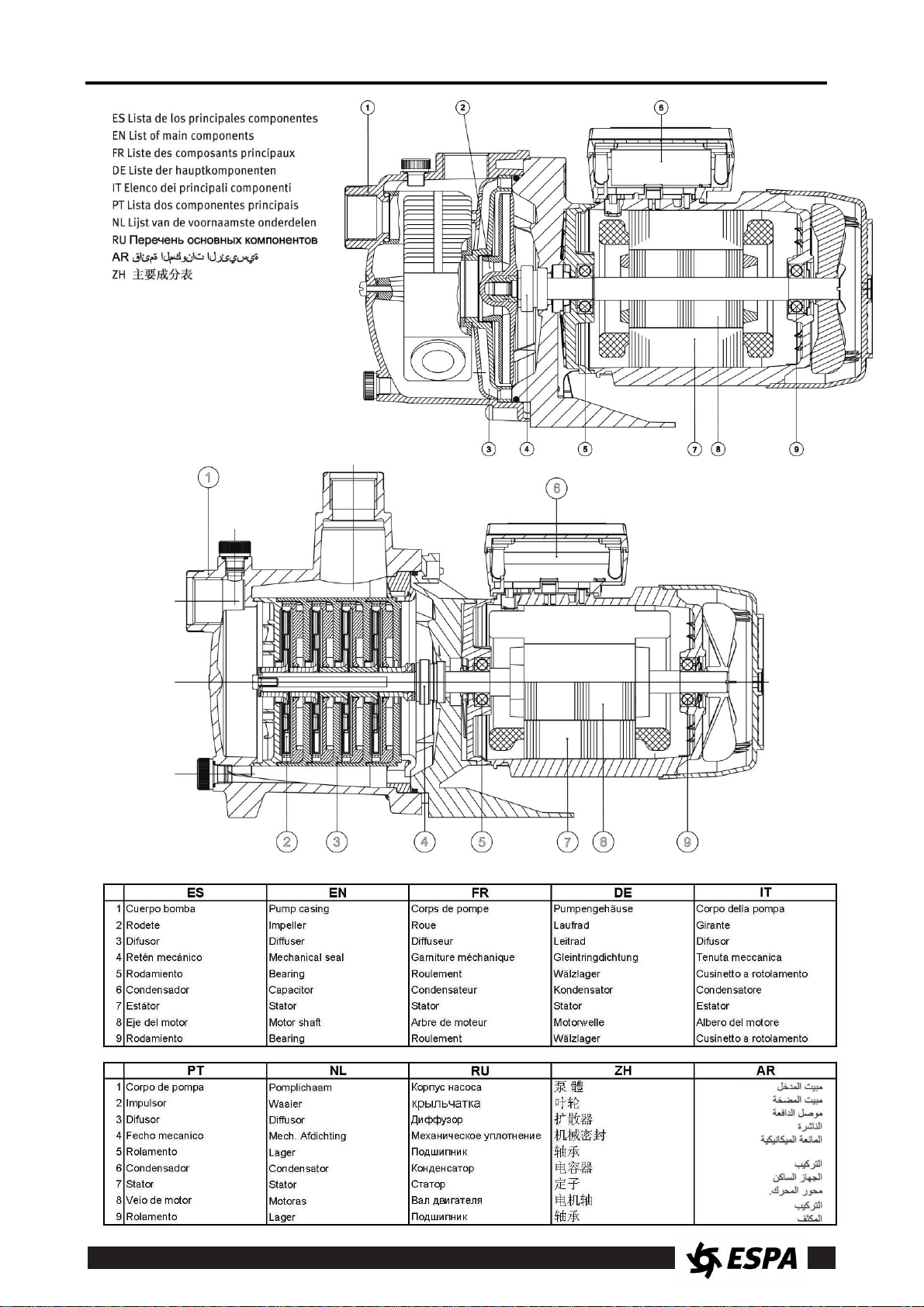

9. Lista de componentes principales .................... 34

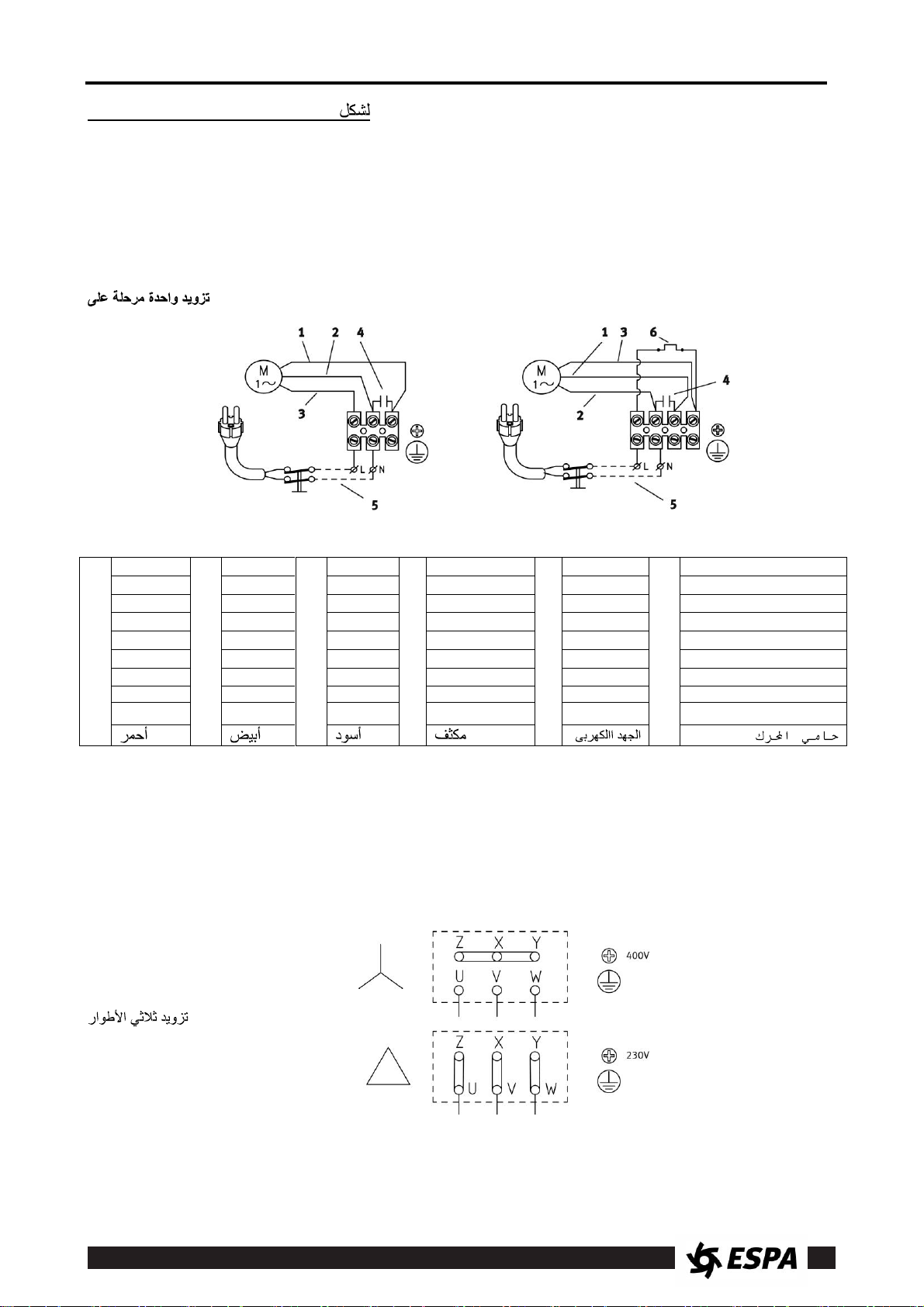

10. Esquemas de conexión .................................... 35
11. Ilustraciones...................................................... 35
Advertencia para la seguridad de personas y cosas
La siguiente simbología junto a un
párrafo indican la posibilidad de peligro como
consecuencia de no respetar las prescripciones
correspondientes.

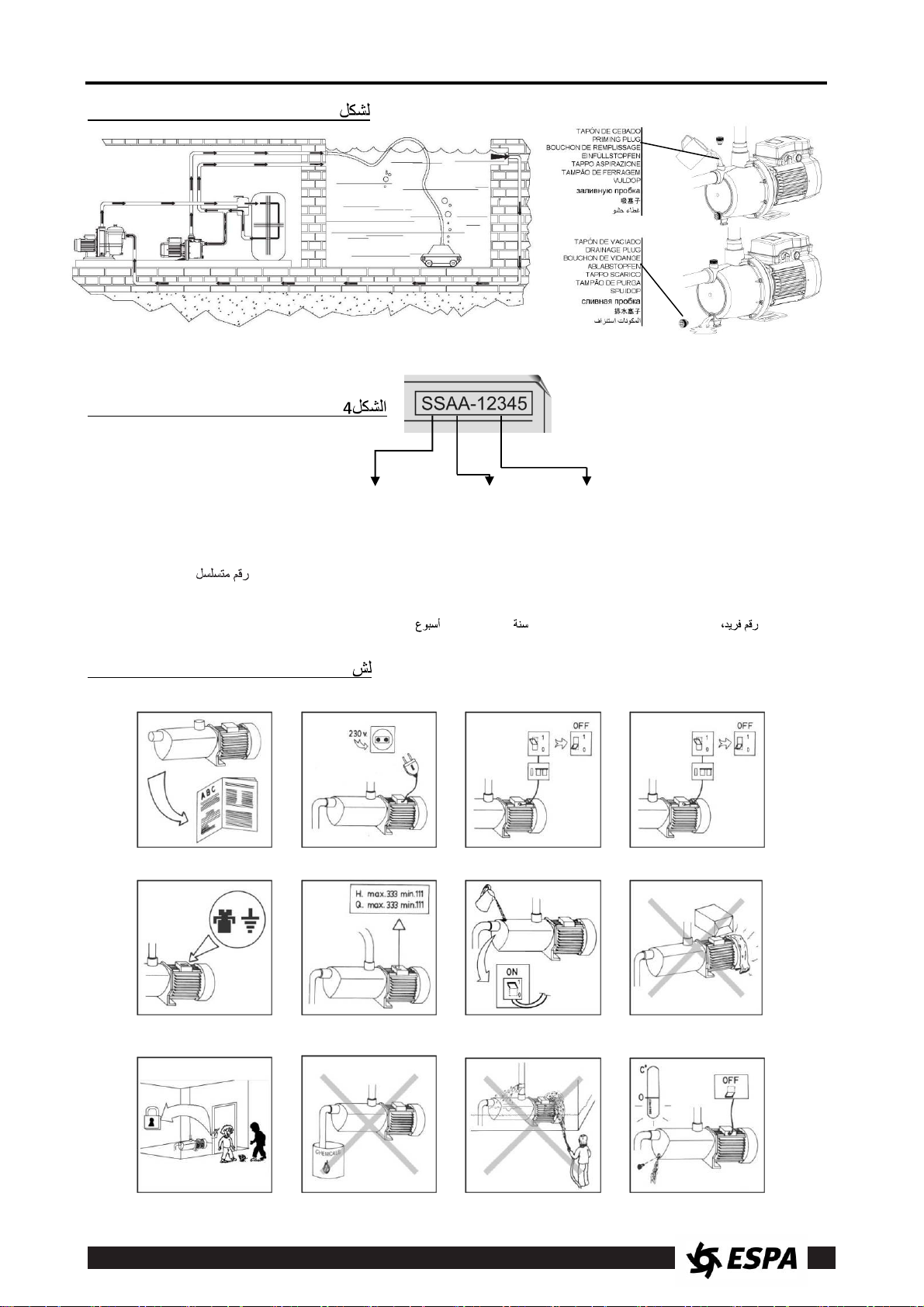

(Véase figura 5)
1. GENERALIDADES
Las instrucciones que facilitamos tienen por objeto
informar sobre la correcta instalación y óptimo
rendimiento de nuestras bombas.
Lea estas instrucciones antes de realizar la
instalación de la bomba.
Guárdelas para futuras consultas.
Se trata de electrobombas centrífugas horizontales
con autocebado y provistas de sistema VENTURY.
Están provistos de un sistema de recirculación con
válvula automática para obtener aspiraciones de
hasta 9 metros. Utilizando válvula de fondo se
obtiene una aspiración instantánea.
Los modelos MULTIPOOL N son bombas
centrífugas multicelulares compuestas por diversos
rodetes en serie que obtienen el mismo caudal a
diversas presiones, según el número de ellos
dispuestos.
Están concebidas para trabajar con aguas limpias,
exentas de sólidos en suspensión y a una temperatura máxima de 40°C.
El adecuado seguimiento de las instrucciones de instalación y uso, así como de los
esquemas de conexión eléctricos garantiza
el buen funcionamiento de la bomba.
La omisión de las instrucciones de este
manual puede derivar en sobrecargas en el
motor, merma de las características técnicas,
reducción de la vida de la bomba y consecuencias de todo tipo, acerca de las cuales
declinamos cualquier responsabilidad.
Page 6
6
ES
2. MANIPULACIÓN
Las bombas se suministran en un embalaje
adecuado para evitar su deterioro durante el
transporte. Antes de desembalar el producto revise
que el envoltorio no haya sufrido daños ni esté
deformado.
Levante y manipule el producto con cuidado
y con las herramientas adecuadas.
3. INSTALACIÓN
Estas bombas están concebidas para su uso tanto
en interiores como exteriores.
Se procurará que esté a salvo de posibles
inundaciones y reciba una ventilación de carácter
seco.
3.1. Fijación
La bomba deberá descansar sobre una base sólida
y horizontal. Debe estar fijada a ella mediante
tornillos, aprovechando los agujeros que existen en
el soporte para asegurar la estabilidad del montaje,
procurando que se apoye el pie de la parte
delantera.
3.2. Montaje de las tuberías de aspiración
La tubería debe poseer un diámetro igual o, si el
recorrido es de más de 7 metros, superior al de la
boca de entrada de la bomba, conservando
permanentemente una pendiente ascendente
mínima del 2% para evitar bolsas de aire.
Si se instala la bomba en aspiración, se hará lo
más cerca posible del nivel del agua a fin de
reducir el recorrido de aspiración para evitar
pérdidas de carga.
Es imprescindible que la tubería de aspiración
quede sumergida por lo menos 30 cm por debajo
del nivel dinámico del agua. (Fig.3)
3.3. Montaje de las tuberías de impulsión
Se recomienda utilizar tuberías de un diámetro
igual al de la boca de impulsión o mayor para
reducir las pérdidas de carga en tramos largos y
sinuosos de tuberías.
Las tuberías jamás descansarán su peso sobre la
bomba.
Si no se instala válvula de pie, procure instalar una
válvula de retención para evitar el vaciado de la
tubería.
3.4. Conexión eléctrica
La instalación eléctrica deberá disponer de
un sistema de separación múltiple con
abertura de contactos 3 mm.
La protección del sistema se basará en un
interruptor diferencial (Δfn = 30 mA).
El cable de alimentación debe corresponder, al
menos, al tipo H05 RN-F (según 60245 IEC 57) y
disponer de terminales.
El conexionado y su dimensionamiento deben ser
efectuados por un instalador autorizado, según las
necesidades de la instalación y siguiendo las
normativas vigentes en cada país.
Los motores monofásicos llevan protección
térmica incorporada.
Las bombas con motor trifásico no incorporan esta protección. Deben conectarse
a un disyuntor de protección que pueda
ajustarse manualmente. Ajustar el disyuntor
según la intensidad indicada en la placa de
características más un 10%.
Siga las instrucciones de la figura 1 para una
correcta instalación eléctrica.
3.5. Controles previos a la puesta en marcha inicial
Compruebe que la tensión y frecuencia de la
red corresponde a la indicada en la placa de
características.
Asegúrese que el eje de la bomba gira libremente.
Llene de agua completamente el cuerpo bomba por
el tapón de cebado. Si ha instalado válvula de pie,
llene la tubería de aspiración.
Asegúrese de que no exista ninguna junta o racor
con pérdidas.
LA BOMBA NO DEBE FUNCIONAR NUNCA EN SECO.
4. PUESTA EN MARCHA
Abra todas las válvulas de paso en las tuberías,
tanto en la aspiración como en la impulsión.
Conecte el interruptor de suministro. El agua puede
tardar unos segundos en recorrer toda la longitud
de tubería.
Compruebe el sentido de giro del motor, este debe
ser horario visto desde el ventilador. En bombas
trifásicas existe la posibilidad de que el motor gire
en sentido inverso, en este caso el caudal será
menor al esperado. Si esto ocurriera, invertir dos
fases de la alimentación en el cuadro de conexión.
Compruebe que la corriente absorbida sea igual o
menor a la máxima, indicada en la placa de
características. Reajustar el relé térmico si es
necesario.
Si el motor no funciona o no extrae agua, procure
descubrir la anomalía a través de la relación de
posibles averías más habituales y sus posibles
soluciones que facilitamos en páginas posteriores.
El tiempo de autocebado puede durar varios
minutos.
Page 7
7
ES
DESCRIPCIÓN
1
Referencia articulo
2
Voltaje + frecuencia + ficha articulo
3
Caudal
4
Presión
5
Tensión nominal, nº fases, símbolo corriente alterna y frecuencia
6
Índice eficiencia eléctrica (Modelo trifásico)
6
Condensador (Modelo monofásico)
7
Marcaje CE + año fabricación
8
Grado de protección contra la humedad
9
Presión mínima de trabajo
10
Presión máxima
11
Nº de serie de la bomba (Fig.4)
12
T máx. del líquido
13
Potencia nominal máx. del motor (P2)
14
Potencia absorbida del motor (P1)
15
Designación aislamiento motor
16
Símbolo funcionamiento continuo
17
Intensidad nominal máxima a tensión nominal
18
Nombre y dirección del vendedor responsable del producto
1 2 3 4 5 6 CAUSAS
SOLUCIONES
X X
Bomba bloqueada
Desmontarla y llevarla a un Servicio Técnico Oficial
X
Válvula de pie obturada
Limpiarla o cambiarla por otra de nueva
X X
Altura manométrica total superior a
la prevista
Verificar la altura geométrica y las pérdidas de
carga
X X X
Tensión errónea
Comprobar que la tensión sea igual a la marcada
en la placa de características
X X
Disminución del nivel de agua en el
pozo
Regular la altura de aspiración
X
Fusible o relé térmico desconectado
Cambiar el fusible o el relé térmico
X X
Turbinas desgastadas
Desmontar la bomba y acudir a un Servicio
Técnico Oficial
X
Válvula de pie no sumergida
Sumergir adecuadamente el tubo de aspiración
X
Olvido de cebar la bomba
Llenar el cuerpo bomba de agua
X X
Ventilación deficiente del local
Obtener una buena ventilación
X
Entrada de aire
Sellar perfectamente racores y juntas
5. MANTENIMIENTO
Nuestras bombas están exentas de mantenimiento.
Limpiar la bomba con un paño húmedo y sin utilizar
productos agresivos.
En épocas de heladas tenga la precaución
de vaciar las tuberías.
Si la inactividad de la bomba va a ser prolongada se recomienda desmontarla y
guardarla en un lugar seco y ventilado.
ATENClÓN: en caso de avería, la manipulación de la bomba sólo puede ser
efectuada por un servicio técnico autorizado.
La Relación de Servicios Técnicos Oficiales se encuentra en www.espa.com.
Llegado el momento de desechar la bomba, esta
no contiene ningún material tóxico ni contaminante.
Los componentes principales están debidamente
identificados para poder proceder a un desguace
selectivo.
7. POSIBLES AVERIA, CAUSAS Y SOLUCIONES
1) El motor no arranca.
2) El motor funciona pero no da presión.
3) Calentamiento excesivo del motor.
4) El caudal es insuficiente.
5) El motor para y arranca automáticamente
(Klixon).
6) El eje gira con dificultad.
6. PLACA CARACTERISTICAS
8. DATOS TÉCNICOS
Temperatura del líquido: ................. 4ºC - 40ºC
Temperatura ambiente: .................. 0ºC - 40ºC
Temperatura de almacenamiento:-10ºC - 50ºC
Humedad relativa ambiente máxima ................ .95%
Motor clase I.
Otros datos, véase figura 2.
Page 8
8
INSTRUCTION MANUAL (Translation from the original Spanish) EN
A
Warning! Observe limitations of use.
I
This apparatus may be used by children older
than 8 and persons with reduced physical,
sensory or mental capacities, or lacking
experience and knowledge, if they are
supervised or receive adequate training on the
safe use of the apparatus and understand the
dangers.
Children should not be allowed to play with the
apparatus.
Children should not perform the ordinary
cleaning and maintenance tasks without
supervision.
B
The name plate voltage must be the same as the
mains voltage.
C
Connect the pump to the mains via an omnipolar
switch with at least a 3 mm opening between
contacts.
D
Install a high-sensitivity differential switch (0.03A)
as extra protection against lethal electric shocks.
E
Connect the pump to the ground.
F
Use pump only within performance limits
indicated on the name plate.
J
Be careful with hazardous liquids and
environments.
G
Remember to prime pump.
K
Caution! Look out for accidental leaks.
Do not expose pump to bad weather.
H
Check for motor self-ventilation.
L
Caution! Avoid icing.
Cut out power supply before servicing pump.
DANGER
risk of
electric
shock
Warns that failure to observe
the pre cautions involves a risk
of electric shock.
DANGER
Warns that failure to observe
the pre cautions involves a risk
of damage to persons and/or
things.
WARNING
Warns that failure to observe
the pre cautions involves the
risk of damaging the pump
and/or the facility
Damage prevention and safety instructions (See figure 5)
Contents
Safety precautions .................................................... 8
1. General information ............................................. 8
2. Handling ............................................................... 9
3. Installation ........................................................... 9
3.1. Fixing .......................................................... 9
3.2. Suction pipe assembly ............................... 9
3.3.
Discharge pipe assembly
3.4. Electrical connection .................................. 9
3.5. Pre-start checks ......................................... 9
4. Starting ................................................................ 9
5. Maintenance ...................................................... 10
6. Nameplate ......................................................... 10
7. Possible faults, causes and solutions ................ 10
8. Technical data ................................................... 10
9. List of main components .................................... 34
10. Wiring diagrams ................................................. 35
11. Illustrations......................................................... 35
Safety precautions
This symbol together with one of the
following words “Danger” or “Warning” indicates the
risk level deriving from failure to observe the
prescribed safety precautions:
........................... 9
1. GENERAL INFORMATION
Please observe the following instructions to achieve
the best pump performance possible and a trouble
free installation.
Read these instructions before installing the
pump.
Save them for future reference.
These are centrifugal horizontal electropumps, with
self-priming capacity and supplied with Ventury
system. These models are manufactured to include
a recirculation system with automatic valve
achieving suction lifts of up to nine meters. By using
a foot valve on the suction pipe the pump will
rapidly self-prime when operated.
The MULTIPOOL N models are multistage
centrifugal pumps having more than one impeller
assembled in-line. The same flow passes through
each impeller but the pressure increases each time,
i.e. more impellers, more pressure.
These pumps are designed to operate with clean
water, free from particles in suspension and with a
maximum temperature of 40 ºC.
Correct pump operation is assured providing
the instructions on electrical connection, installation and use are strictly adhered to.
Failure to adhere to the instructions can
result in premature failure of the pump and
voiding of the warranty.
Page 9
9
EN
2. HANDLING
The pumps are supplied suitably packaged to prevent damage in transit. Before unpacking, check
that the packaging has not been damaged or deformed,
Lift and handle the product with care and with
the right tools.
3. INSTALLATION
These pumps are designed for both indoor and
outdoor use.
Make sure that pump is never submerged and that
it rests in a dry and well aired room.
3.1. Fixing
The pump should be installed on a solid, horizontal
base, secured by screws or bolts and using the
existing holes in the mount.
Ensure that the pump mount rests squarely on the
base before fixing.
3.2. Suction pipe assembly
The suction pipe, if longer than 7 meters, must be
of the same or greater diameter than the pump inlet
and installed in an upward inclination to prevent
trapped air pockets forming.
If the pump is required to perform a suction lift, to
avoid unnecessary losses of head on the discharge
side, the pump should be installed as close as possible to the water.
The end of the suction pipe must always remain at
least 30 cm below the water level. (Fig.3)
3.3. Discharge pipe assembly
It is recommended to use pipes with a diameter
equal or greater than the pump outlet. This will reduce loss of head caused by friction in longer pipe
runs.
Pipework must be supported and their weight must
not rest on the pump.
If a foot valve has not been installed it is recommended to fit a check valve to prevent accidental
draining down of the system.
The connection and its dimensioning must be performed by a qualified installer according to the
needs of the facility and following the regulations in
force in each country.
Single-phase motors have thermal
protection.Three phase motor pumps do not
incorporate this protection. They must be
connected to a motor-protective circuit
breaker that can be adjusted manually. Set
the circuit breaker according to the current
given in the rating plate plus 10%.
Follow instructions given on fig.1 for correct electrical connection.
3.5. Pre-start checks
Ensure the voltage and frequency of the
supply corresponds to the values indicated
on the electrical data label.
Ensure that the pump shaft is rotating freely.
Fill the pump body with water through the self prim-
ing plug opening. If a foot valve has been installed,
also fill the suction pipe.
Check all joints and connections for leaks.
THIS PUMP MUST NEVER BE DRY RUN.
4. STARTING
Ensure all valves in the pipework are open.
Connect power supply. There will be a delay before
water appears at the end of the discharge pipe.
Viewings from the fan ensure that the rotation of the
motor is clockwise. On three phase pumps the motor may rotate anticlockwise. If this is happening,
the flow will be lower than expected. To rectify this
situation the two supply phases need to be reversed.
Ensure that the absorbed current is the same or
lower than the maximum shown on the name plate.
Adjust the thermal relay if is necessary.
If the pump fails to operate refer to the possible
faults, causes and solutions list for assistance.
The self-priming time can take several minutes.
3.4. Electrical connection
The electrical installation must have a multipole isolator with minimum 3 mm contact
openings, The protection of the system will
be based on a differential switch
(Δfn = 30 mA)
The power cable must correspond at least to the
type H05 RN-F (according to 60245 IEC 57) and
having terminals.
Page 10
10
EN
DESCRIPTION
1
Item reference
2
Voltage + frequency + item specifications
3
Flow 4 Pressure
5
Nominal voltage, no. stages, alternate current symbol and frequency
6
Energy efficiency index (Three-phase model)
6
Capacitor (Single-phase model)
7
EC mark + year of manufacture
8
Humidity protection level
9
Minimum working pressure
10
Maximum pressure
11
Pump serial no. (Fig.4)
12
Max. liquid temperature
13
Motor max. nominal output (P2)
14
Electric pump unit absorbed power(P1)
15
Designated motor insulation
16
Continuous operation symbol
17
Maximum nominal intensity at nominal voltage
18
Name and address of vendor responsible for the product
1 2 3 4 5 6 POSSIBLE PROBLEM
SOLUTIONS
X X
Pump blocked
Disconnect it and take it to the official Technical
Service
X
Foot valve clogged
Clean it or replaced by new one
X X
Total head higher than expected
Verify geometric head and loss of head
X X X
Wrong tension
Check that the tension is the same as that on the
name plate
X X
Water level in well or tank has come
down
Verify suction head
X
Fuse or thermal relay disconnected
Change fuse or thermal relay
X X
Impellers are worn out
Disconnect pump and take it to your Service
Dealer
X
Foot valve not submerged
Be sure suction pipe is submerged
X
Pump was not primed
Fill pump body with water
X X
Room not properly aired
Provide good ventilation
X
Air entry
Seal unions and joints properly
5. MAINTENANCE
Under normal conditions these pumps require no
special or planned maintenance.
Clean the pump with a damp cloth without using
harsh products.
If the pump is not to be operated for a long
period it is recommended to remove it from
the installation, drain down and store in a dry,
well ventilated place.
ATTENTION: In the event of faults or
damage occurring to the pump, repairs
should only be carried out by an authorised
service agent.
The Official Technical Services list is in
www.espa.com.
When the pump is eventually disposed of, please
note that it contains no toxic or polluting material.
All main components are material identified to allow
selective disposal.
7. POSSIBLE FAULTS, CAUSES AND
SOLUTIONS
1) The motor does not start.
2) Motor operates but there is no pressure.
3) Motor over-heating.
4) Pump does not deliver rated capacity.
5) Motor starts and stops automatically.
6) Shaft rotates with difficulty.
6. PLATE SHOWING CHARACTERISTICS
8. TECHNICAL DATA
Liquid temperature… ..................... .4ºC - 40ºC
Ambient temperature: ..................... 0ºC - 40ºC
Storage temperature: ................... -10ºC - 50ºC
Ambient relative humidity, max.: ............... 95%
Motor class I.
Other data see Figure 2.
Page 11
11
MANUEL D’INSTRUCTIONS (Traduction de l'original en espagnol) FR
A
Attention aux limitations d‟utilisation.
I
Cet appareil peut être utilisé par des enfants plus âgés
de 8 ans, ainsi que des personnes aux capacités
physiques, sensorielles ou mentales réduites, ou qui
manquent d'expérience et de connaissance, dès lors
que ces personnes sont supervisées lors de l'usage de
l'appareil ou qu'elles ont reçu la formation adéquate
pour une utilisation sécurisée et qu'elles comprennent
les risques existants.
Les enfants ne doivent pas jouer avec l'appareil.
Les tâches de nettoyage et d'entretien que l'utilisateur
doit effectuer ne doivent pas être réalisées par des
enfants sans surveillance
B
La tension indiquée sur la plaque doit être identique à
celle du secteur.
C
Connecter l‟électropompe au secteur par l‟intermédiaire d‟un
interrupteur omnipolaire avec une distance d‟ouverture des
contacts d‟au moins 3 mm.
D
Comme protection supplémentaire contre les
décharges électriques mortelles, installer un interrupteur différentiel à haute sensibilité (0,03 A).
E
Effectuer la mise à la terre de la pompe.
J
Attention aux liquides et aux milieux dangereux.
F
Utiliser la pompe en respectant les limites de
performances indiquées sur la plaque.
K
Attention aux fuites accidentelles.
Ne pas exposer la pompe aux intempéries.
G
Ne pas oublier d‟amorcer la pompe.
L
Attention à la formation de glace.
Couper l‟alimentation électrique de l‟électro-pompe
avant toute intervention d‟entretien.
H
Contrôler que le moteur peut s‟autoventiler.
DANGER
tension
dangereuse
Avertit que la non observation
de la prescription comporte un
risque de choc électrique.
DANGER
Avertit que la non observation
de la prescription comporte un
risque de lésion ou dommage
aux personnes et/ou aux
choses
AVERTISSEMENT
Avertit que la non observation
de la prescription comporte un
risque de dommage à la
pompe et/ou à l‟installation
Indications de sécurité pour les personnes et prévention des dommages à la pompe et aux choses.
Sommaire
Avertissements pour la sécurité des personnes et des
choses ............................................................................ 11
1. Généralités ............................................................... 11
2. Manipulation ............................................................. 12
3. Installation ................................................................ 12
3.1. Fixation ............................................................... 12
3.2. Pose des tuyaux d‟aspiration .............................. 12
3.3. Pose des tuyaux de refoulement ......................... 12
3.4. Branchement électrique ...................................... 12
3.5. Contrôles préalables à la première mise en marche ... 12
4. Mise en marche ........................................................ 12
5. Entretien ................................................................... 13
6. Plaque signalétique .................................................. 13
7. Pannes éventuelles, causes et solutions .................. 13
8. Données techniques ................................................. 13
9. Liste des composants principaux .............................. 34
10. Schémas de câblage ................................................ 35
11. Illustrations ............................................................... 35
Avertissements pour la sécurité des personnes et
des choses
Le symbole associé à l‟un des mots:
“Danger” et “Avertissement” indique la possibilité de
danger dérivant du non respect de la prescription
correspondante, suivant les spécifications
suivantes:
(Voir figure 5)
1. GENERALITES
Les instructions que nous donnons ont pour objet
d‟obtenir une installation correcte et le meilleur rendement de nos pompes.
Lisez ces instructions avant d'installer la
pompe.
Conservez-les pour référence future.
Il s‟agit d‟électropompes centrifuges horizontales
dotées d‟autoamorçage et pourvues d‟un système
Venturi. Sont pourvues d‟un système de recyclage
avec clapet automatique pour l‟obtention
d‟aspirations pouvant atteindre 9 m. Installer un
clapet de pied crépine et vous obtiendrez un
amorçage immédiat.
Les modèles MULTIPOOL N sont de pompes
centrifuges multicellulaires composées par diverses
roues en série lesquelles obtiennent le même débit
à différentes pressions, selon le nombre de roues
montées.
Etant conçues pour travailler avec des eaux
propres, exemptes d‟éléments en suspension et à
une température maximale ne devant pas dépasser
les 40 °C.
Un respect sans faille des instructions
d‟installation et d‟emploi ainsi que du schéma
de connexions électriques garantit le bon
fonctionnement de la pompe.
L‟omission des instructions de ce manuel
peut produire surcharges au moteur, la
diminution des caractéristiques techniques,
la réduction de la vie de la pompe et d‟autres
conséquences, dont nous déclinons toute
responsabilité.
Page 12
12
FR
2. MANIPULATION
Les pompes sont livrées convenablement emballés
pour éviter tout dommage pendant le transport.
Avant de déballer, vérifiez que l'emballage n'a pas
été endommagé ou déformé.
Soulever et manipuler le produit avec
prudence et avec les bons outils.
3. INSTALLATION
Ces pompes sont conçues pour un usage intérieur
et extérieur.
Elle devra être installée dans des endroits secs et à
l‟abri d‟éventuelles inondations.
3.1. Fixation
La pompe doit être positionnée sur une base solide
et horizontale, ancrée en utilisant vises et les trous
existants dans le socle-support pour assurer la
stabilité du montage. Il faut s‟assurer que le pied de
la pompe est appuyé sur le sol.
3.2. Pose des tuyaux d’aspiration
Le tuyau d‟aspiration doit être d‟un diamètre égal
ou supérieur à l‟orifice d‟aspiration de la pompe, si
le parcours d‟aspiration dépasse 7 mètres, et
maintenir une pente ascendante minimale du 2 %
pour permettre une bonne purge de la tuyauterie.
Si la pompe est installée en aspiration, elle doit être
positionnée le plus près possible du niveau de l‟eau
pour obtenir un parcours minimal d‟aspiration,
réduisant ainsi les pertes de charge.
Le tuyau d‟aspiration doit être immergé au moins
30 cm sous le niveau dynamique de l‟eau. (Fig.3)
3.3. Pose des tuyaux de refoulement
Il est conseillé d‟utiliser des tuyaux de refoulement
d‟un diamètre égal ou supérieur à celui de l‟orifice
de refoulement de la pompe afin d‟éviter au
maximum les pertes de charges dans le tracé des
tuyaux longs et sinueux.
Les tuyaux ne doivent jamais reposer leur poids sur
la pompe. S‟il n‟est pas installé un clapet de pied
crépine, il faut placer une valve de retenue afin
d‟éviter que le tuyau ne se vide.
3.4. Branchement électrique
L‟installation électrique devra être munie d‟un
système séparateur multiple avec ouverture
de contacts d‟au moins 3 mm.
La protection du système sera fondée sur un
interrupteur différentiel (Δfn = 30 mA).
Le câble d‟alimentation doit être conforme au moins
au type H05 RN-F (suivant 60245 IEC 57) et ayant
des bornes.
Le raccordement et le dimensionnement doivent
être réalisés par un installateur agréé,
conformément aux besoins de l'installation et dans
le respect des réglementations en vigueur dans
chaque pays.
Les moteurs monophasés ont une protection
thermique.
Toutes les motopompes à moteur triphasé
n'intègrent pas cette protection. Ils doivent
être connectés à un coupe-circuit de
protection qui peut être réglée manuellement.
Régler le disjoncteur en fonction de la valeur
de courant de la plaque signalétique plus
10%.
Les schémas de la Fig.1 illustrent un branchement
électrique bien fait.
3.5. Contrôles préalables à la première mise en marche
Vérifiez si la tension et la fréquence au
réseau correspondent bien à celles indiquées
sur la plaque des caractéristiques.
Assurez-vous que l‟arbre de la pompe tourne
librement.
Remplissez d‟eau le corps de pompe par le
bouchon de remplissage. Si un clapet de pied
crépine a été installé, il faut remplir le tuyau
d‟aspiration.
Vérifiez qu‟il n‟y ait aucun joint ou raccord qui fuit.
LA POMPE NE DOIT JAMAIS FONCTIONNER À
SEC.
4. MISE EN MARCHE
Ouvrir toutes les vannes de passage existant dans
les circuits d‟aspiration et de refoulement.
Branchez l‟interrupteur d‟alimentation électrique.
L‟eau peut tarder quelques instants à jaillir au bout
du tuyau.
Vérifiez le sens de rotation du moteur, qu‟il doit être
horaire voit du côté du ventilateur.
Dans les pompes triphasées, le sens de rotation du
moteur peut être inverse. Dans ce cas, le débit peut
être inférieur à l‟espéré et il faut invertir deux
phases de l‟alimentation de le tableau de
connexions.
Vérifiez que le courant absorbé soit égal ou
inférieur au maximum indiqué sur la plaque des
caractéristiques. Régler le relai thermique si est
nécessaire.
Si le moteur ne démarre pas ou l‟eau ne jaillisse
pas au bout du tuyau, essayez d‟en détecter la
raison dans le répertoire des pannes les plus
courantes et leurs éventuelles solutions, qui sont
fournies dans les pages qui suivent.
Le temps d'autoamorçage peut prendre plusieurs
minutes.
Page 13
13
FR
DESCRIPTION
1
Référence article
2
Voltage + fréquence + fiche article
3
Débit
4
Pression
5
Tension nominale, nº phases, symbole courant alternatif et fréquence
6
Indice de l'efficacité électrique (pompes triphasées)
6
Condensateur (pompes monophasées)
7
Marquage CE + année de fabrication
8
Degré de protection contre l'humidité
9
Pression minimale de travail
10
Pression maximale
11
Nº de série de la pompe (Fig.4)
12
Température maximale du liquide
13
Puissance nominale max. du moteur (P2)
14
Puissance absorbée électropompe (P1)
15
Désignation isolement moteur
16
Symbole fonctionnement continu
17
Intensité nominale maximale à tension nominale
18
Nom et adresse du vendeur responsable du produit
1 2 3 4 5 6 CAUSES
SOLUTIONS
X X
Pompe bloquée
Démontez-la et amenez-la au Service technique agréé
X
Clapet de pied obturée
Nettoyez-la ou remplacez-la par une autre
X X
Hauteur manométrique totale
dépassant celle prévue
Vérifiez la hauteur géométrique et les pertes de
charge
X X X
Tension erronée
Vérifiez si la tension correspond à celle indiquée sur
la plaque signalétique
X X
Abaissement du niveau de l‟eau
Réglez la hauteur d‟aspiration
X
Fusible ou thermique défectueux
Remplacez le fusible ou faites le réarmement
thermique
X X
Usure des turbines
Démontez et rendez-vous au Service technique agréé
X
Clapet de pied non-submergée
Submergez convenablement le tuyau d‟aspiration
X
Pompe non-amorcée par oubli
Remplissez d‟eau le corps de la pompe
X X
Mauvaise aération du local
Obtenez une bonne aération
X
Entrée d‟air
Effectuez une bonne étanchéité des raccords et des
joints
5. ENTRETIEN
En conditions normales, ces pompes n‟ont pas
besoin d‟entretien.
Nettoyer la pompe avec un chiffon humide sans
utiliser de produits agressifs.
En périodes de basses températures il faut
vider les tuyaux.
Si l‟inactivité de la pompe va être prolongée,
il est conseillé de la démonter et la ranger
dans un endroit sec et aéré.
ATTENTION: dans le cas de panne, la
manipulation de la pompe ne doit être
effectuée que par un Service Technique
Officiel.
La relation des services techniques officiels est en
www.espa.com.
Si arrive le moment de mettre au rebut la pompe,
elle n‟a pas aucun matériel toxique ou contaminant.
Les principales composantes sont correctement
identifiées afin de permettre l'élimination sélective.
7. PANNES EVENTUELLES, CAUSES ET SOLUTIONS
1) Le moteur ne démarre pas.
2) Le moteur marche mais il ne fournit pas de
pression.
3) Le moteur chauffe excessivement.
4) Le débit est insuffisant.
5) Le moteur s‟arrête et démarre
automatiquement (klixon).
6) L‟axe tourne difficilement.
6. PLAQUE DES CARACTÉRISTIQUES
8. DONNEES TECHNIQUES
Température du liquide: .................. 4ºC - 40ºC
Température ambiante: .................. 0ºC - 40ºC
Température d'entreposage: ....... -10ºC - 50ºC
Humidité ambiante relative maximale: ...... 95%
Moteur classe I.
D'autres données, voir figure 2.
Page 14
14
GEBRAUCHSANWEISUNG (Übersetzung aus dem Original in Spanisch) DE
A
Bitte beachten Sie die
Anwendungsbegrenzungen
I
Dieses Gerät kann von Kindern ab 8 Jahren und
Personen mit eingeschränkten körperlichen,
sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden,
wenn diese angemessen beaufsichtigt bzw.
bezüglich des sicheren Gebrauchs des Geräts
unterwiesen wurden und sie die damit verbundenen
Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Die Reinigung und vom Benutzer durchzuführende
Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
B
Die angegebene Spannung muß mit der
Netzspannung übereinstimmen.
C
Die Motorpumpe wird mittels eines allpoligen
Schalters, mit einem Öffnungsabstand zu den
Kontakten von mindestens 3 mm, an das Netz
angeschlossen.
D
Als zusätzlicher Schutz gegen die tödlichen
Stromschläge ist ein hochsensibler
Differentialschalter (0.03 A).
E
Pumpe ausreichend erden!
F
Verwenden Sie die Pumpe für die auf dem
Leistungsschild angeführten Anwendungen!
J
Pumpen vor Flüssigkeiten schützen und nicht
ingefährlichen Umgebungen aufstellen.
G
Denken Sie daran, die Pumpe anzufüllen!
K
Schützen Sie sich vor zufälligen Verusten!
Die Motorpumpe ist vor Wettereinwirkungen zu schützen!
H
Achten Sie auf die Eigenbelüftung des Motors!
L
Schützen Sie die Pumpe vor Eisbildung!
Vor jedem Wartungseingriff an der Motorpumpe ist der Strom auszuschalten.
GEFAHR
geftaerliche
spannung
Macht darauf aufmerksam, daβ
Nichtbeachtungder Vorschriften das
Risiko eines elektrischen Schadens
nach sich ziehen kann.
GEFAHR
Macht darauf aufmerksam, daβ
Nichtbeachtung der Vorschriften das
Risiko eines Schadens an Personen
und/oder Sachen nach sich ziehen
kann.
VORSICHT
Macht darauf aufmerksam, daβ die
Nichtbeachtung der Vorschriften das
Risikos eines Schadens an Pumpe
und/oder Anlage nach sich zieht
kann.
Anweisungen für die Sicherheit der Personen und zur Verhütung von Schäden an der Pumpe und an Sachen.
(Siehe Abbildung 5)
Inhaltsverzeichnis
Sicherheitshinweise ftir Personen und Sachen ................. 14
1. Allgemeines ............................................................... 14
2. Handhabung .............................................................. 15
3. Aufstellung/einbau ..................................................... 15
3.1. Montage ............................................................ 15
3.2. Verlegung der Saugleitung ............................... 15
3.3. Verlegung der Druckleitung .............................. 15
3.4. Netzanschluss .................................................. 15
3.5. Prüfungen vor der Inbetriebnahme ................... 15
4. Inbetriebnahme .......................................................... 15
5. Wartung ..................................................................... 16
6. Typenschild ............................................................... 16
7. Mögliche oefekte, ursachen uno abhilfe .................... 16
8. Technische Daten ...................................................... 16
9. Liste der Hauptkomponenten ..................................... 34
10. Schaltpläne ................................................................ 35
11. Abbildungen ............................................................... 35
Sicherheitshinweise ftir Personen und Sachen
Die Symbole und die Begriffe “Achtung”
und “Vorsicht” sind Sicherheitshinweise, die bei
Nichtbeachten Gefâhrdungen für Personen und für die
Funktion der Pumpe/Anlage hervorrufen können.
1. ALLGEMEINES
Die Anweisungen sollen Informationen über die
korrekte Installation und optimale Leistung unserer
Pumpen geben.
Lesen Sie diese Anweisungen vor der
Installation der Pumpe. Bewahren Sie sie für
zukünftige Referenz.
Es handelt sich um selbstansaugende horizontale
Elektrokreiselpumpen mit Injektor-System. Sind mit
einem Umwälzsystem mit automatischem Ventil für
eine Ansaughöhe von bis zu 9 Metern ausgestattet.
Mit einem Bodenventil wird ein sofortiges Ansaugen
erzielt.
Die Modelle MULTIPOOL N sind MehrzellenKreiselpumpen aus mehreren nacheinander
geschalteten Pumpenrädern, welche je nach
Anzahl bei unterschiedlichem Druck das gleiche
Durchflussvolumen erzielen.
Sie eignen sich für Arbeiten mit klarem Wasser
ohne Schwebstoffe bei einer Höchsttemperatur von
40 °C.
Bei Beachtung der nachfolgenden
Anweisungen ist ein einwandfreier Betrieb
mit langer Lebensdauer zu erwarten.
Bei Nichtbeachtung besteht Gefahr der
Motor-Überlastung, geringer Leistung und
Lebensdauer. Der Betreiber trägt die
Verantwortung für alle Maβnahmen.
Page 15
15
DE
2. HANDHABUNG
Die Pumpen werden in einer geeigneten
Verpackung, um Transportschäden zu vermeiden
geliefert. Vor dem Auspacken überprüfen, dass die
Verpackung nicht beschädigt wurde oder verformt
ist.
Heben und handhaben Sie das Gerät
sorgfältig und mit den richtigen Werkzeugen.
3. AUFSTELLUNG/EINBAU
Diese Pumpen sind für die Verwendung in
Innenräumen und Außenbereich konzipiert.
Stellen Sie sicher, dass die Pumpe überschwemmungssicher aufgestellt und ausreichend mit
trockener Luft gekühlt wird.
3.1. Montage
Die Pumpe auf festen, ebenen Untergrund
montieren. Für die Befestigung Schrauben und die
im Pumpenfuβ vorhandenen Löcher benutzen. Eine
solide Befestigung ist unbedingt erforderlich.
3.2 Verlegung der Saugleitung
Zur Vermeidung von Reibungsverlusten wird
empfohlen, den Durchmesser der Saugleitunng in
der gleichen, oder einer gröβeren Nennweite als
den des Saugstutzens auszuführen.
Die Saugleitung soll zur Vermeidung von
Lufteinschlüssen mit einem Mindestgefälle von 2%
verlegt werden.
Es ist zwingend notwendig, dass die Saugleitung
mindestens 30 cm unter der dynamischen
Wasserstand überflutet. (Abb. 3)
3.3. Verlegung der Druckleitung
Die Druckleitung ist ebenfalls in der gleichen, oder
einer gröβeren Nennweite, abhängig von der Lânge
auszuführen.
Das Gewicht der Rohrleitung darf nicht von der
Pumpe getragen werden.
Wenn kein Fuβventil vorhanden ist, wird der Einbau
eines Rückfluβverhinderers direkt an der Pumpe
empfollten.
3.4. Netzanschluss
Die elektrische Installation ist eine allpolige
Abschaltung mit 3 mm
Kontaktabstand haben. Das System schutz
wird durch einen Differentialschalter
gesichert (Δfn = 30 mA).
Das Netzkabel der Pumpe muss mindestens
H05 RN-F (nach 60245 IEC 57) und mit
Kabelschuhen versehen sein.
Anschluss und Auslegung müssen durch einen
autorisierten Installateur gemäß den Anforderungen
der jeweiligen Installation und den landesspezifischen gültigen Vorschriften erfolgen.
Einphasen-Motoren haben Wärmeschutz.
Alle Drehstrommotoren nicht übernehmen
diesen Schutz. Sie müssen sich auf einen
Schutzschalter, die manuell eingestellt
werden kann angeschlossen werden. Den
Trennschalter entsprechend dem Strom in
dem Typenschild plus 10% angegeben.
Folgen Sie den Anweisungen in Abbildung 1 für die
richtige Verkabelung.
3.5. Prüfungen vor der Inbetriebnahme
Prfen, ob die Netzspannung mit der auf dem
Typenschild angegebenen Spannung
übereinstimmt.
Prüfen, dass die Pumpenwelle frei dreht..
Füllen Sie die Pumpe Körper mit Wasser durch die
selbstansaugend Stopfenöffnung. Wenn ein
Fußventil vorhanden ist, muß auch die Saugleitung
angefüllt werden.
Alle Leitungsverbindungen müssen absolut dicht
sein.
DIE PUMPE DARF AUF KEINEN FALL TROCKEN
LAUFEN.
4. INBETRIEBNAHME
Vorhandene Absperrventile öffnen.
Spannungsversorgung anschließen. Das Wasser
kann ein paar Sekunden dauern, um die volle
Länge des Rohres zu reisen.
Prüfen, ob sich die Motorwelle in Pfeilrichtung
dreht. (Einprägung in der Lüfterhaube). Auf
Dreiphasenmotoren, kann gegen den Uhrzeigersinn
drehen. Wenn dies geschieht, die Strömung wird
niedriger sein als erwartet. Um diese Situation zu
beheben die beiden Phasen der Einspeisung
müssen rückgängig gemacht werden.
Überprüfen Sie, dass der Eingangsstrom gleich
oder kleiner als die maximale auf dem Etikett
angegeben ist. Zurücksetzen des thermischen
Relais, wenn nötig.
Wenn die Pumpe nicht refer betreiben, um die
mögliche Störungen, Ursachen und Lösungen Liste
für die Unterstützung.
Die selbstansaugende Zeit kann mehrere Minuten
dauern.
Page 16
16
DE
BESCHREIBUNG
1
Artikelnummer
2
Spannung + Frequenz + Technische Daten zum Artikel
3
Durchflussleistung
4
Druck
5
Nennspannung, Phasenanzahl, Symbol für Wechselstrom und Frequenz
6
Elektro Effizienzindex (Drehstrom pumpe)
6
Kondensator (Einphasigen pumpe)
7
Kennzeichnung CE + Herstellungsjahr
8
Schutzgrad gegen die Feuchtigkeit
9
Mindestleistungsdruck
10
Maximaldruck
11
Seriennummer der Pumpe (Abb.4)
12
Maximaltemperatur der Flüssigkeit
13
Maximale Nennleistung des Motors (P2)
14
Leistungsaufnahme Motorpumpe (P1)
15
Bezeichnung Motorabdichtung
16
Symbol Dauerbetrieb
17
Maximale Nennstromstärke bei Nennspannung
18
Name und Adresse des verantwortlichen Verkäufers des Produkts
1 2 3 4 5 6 URSACHEN
ABHILFE
X X
Pumpe is blockiert
Ausbauen und Technischen Kundendienst verständigen
X
Fussventil ist verstopft
Ventil reinigen bzw. durch ein neues ersetzen
X X
Gesamtförderhöhe liegt über dem
vorgesehenen Wert
Geometrische Höhe und Leistungsverluste überprüufen
X X X
Falsche Spannung
Netzspannung mit der auf dem Typenschild
angegebenen Pumpenspannung vergleichen
X X
Wasserstand im Brunnen fällt
Saughöhe entsprechend einstellen
X
Sicherung bzw. Thermoschutzrelais
abgeschaltet
Sicherung bzw. Thermoschutzrelais austauschen
X X
Angenützte Laufräder
Ausbauen und technischen Kundendienst verständigen
X
Fussventil liegt oberhalb des
Wasserspiegels
Saugstutzen unterhalb des Wasserspiegels bringen
X
Ansaugphase der Pumpe wurde
übergangen
Pumpenk6rper mit Wasser füllen
X X
Schlecht belüfteter Raum
Für eine entsprechende Belüftung sorgen
X
Lufteintritt
Rohrverbindungen entsprechend abdichten
5. WARTUNG
Im normalen Betrieb ist die Pumpe wartungsfrei.
Wischen Sie die Pumpe mit einem angefeuchteten
Tuch ohne aggressives Reinigungsmitteln.
Vor jeder Maβnahme ist das Anschlukabel vom
Netz zu trennen.
Im normalen Betrieb ist die Pumpe wartungsfrei.
Bei Frostgefahr Pumpe und alle Leitungen
entleeren. Bei längerem Stillegen die Pumpe
entleeren und an einem trockenen, belüfteten
Raum lagern.
Achtung: Bei Störungen unseren VertragsKundendienst zu Rate ziehen. Eigen-mächtige
Eingriffe führen zum Erlöschen der Garantie.
Die Technische Dienstleistungen Verzeichnis ist im
www.espa.com
Wenn die Pumpe schließlich entsorgt wird,
beachten Sie bitte, dass es keine giftigen oder
umweltschädlichen Material enthält.
Die wichtigsten Komponenten ordnungsgemäß
gekennzeichnet sind, um eine selektive Entsorgung
zu ermöglichen.
7. MÖGLICHE OEFEKTE, URSACHEN UNO ABHILFE
1) Motor springt nicht an.
2) Motor dreht. Pumpe gibt aber keinen
Druck.
3) Motor wird zu heiss.
4) Durchluss zu gering.
5) Motor schaltet automastisch ein und aus
(klixon).
6) Achse dreht sich schwer.
6. TYPENSCHILD
8. TECHNISCHE DATEN
Flüssigkeitstemperatur.:.................. 4ºC - 40ºC
Umgebungstemperatur: .................. 0ºC - 40ºC
Lagertemperatur: ......................... -10ºC - 50ºC
Max. relative Luftfeuchtigkeit Umgebung: . 95%
Motor Klasse I.
Andere Daten, siehe Abbildung 2.
Page 17
17
MANUALE DI ISTRUZIONI (Traduzione dall'originale spagnolo) IT
A
Attenzione alle limitazioni d‟impiego.
I
Questo apparecchio può essere utilizzato da bambini
di età non inferiore agli 8 anni e da persone inesperte,
impreparate o con capacità fisiche, sensoriali o mentali
ridotte solo a condizione che ne venga prevista la
supervisione o che abbiano ricevuto un'adeguata
formazione sull'uso in sicurezza dell'apparecchio e sui
pericoli che implica.
I bambini non devono giocare con l'apparecchio.
Le operazioni di pulizia e manutenzione a cura
dell'utente non devono essere eseguite da bambini in
assenza di supervisione.
B
La tensione di targa deve essere uguale a quella di
rete.
C
Collegate l‟elettropompa alla rete tramite un interruttore
onnipolare con distanza di apertura dei contatti di
almeno 3 mm.
D
Quale protezione supplementare dalla scosse
elettriche letali installate un interruttore differenziale ad
alta sensibilità (0.03A).
E
Eseguite la messa a terra della pompa.
F
Utilizzate la pompa nel suo campo di prestazioni
riportato in targa.
J
Attenzione ai liquidi ed ambienti pericolosi.
G
Ricordatevi di adescare la pompa.
K
Attenzione alle perdite accidentali.
Non esponete l‟elettropompa alle intemperie.
H
Assicuratevi che il motore possa autoventilarsi.
L
Attenzione alla formazione di ghiaccio.
Togliere la corrente all‟elettropompa per qualsiasi
intervento di manutenzione.
PERICOLO
rischio di
scosse
elettriche
Avverte che la mancata
osservanza della prescrizione
comporta un rischio di scosse
elettriche.
PERICOLO
Avverte che la mancata osser
vanza della prescrizione
comporta un rischio di danno
alle persone e/o alle cose.
AVVERTENZA
Avverte che la mancata osser
vanza della prescrizione
comporta un rischio di danno
alla pompa o al l‟impianto.
Indicazioni di sicurezza per le persone e prevenzione danni alla pompa e alle cose.
Índice
Avvertimenti per la sicurezza delle persone e
delle cose
1. Generalità ...................................................... 17
2. Manipolazione ............................................... 18
3. Installazione .................................................. 18
3.1. Fissaggio ................................................. 18
3.2. Montaggio delle tubatura d‟aspirazione .. 18
3.3. Montaggio della tubatura d„impulsione .. 18
3.4. Collegamento elettrico ............................ 18
3.5. Controlli previ alla messa in marcia iniziale ... 18
4. Messa in marcia ............................................ 18
5. Manutenzione ................................................ 19
6. Targhette di identificazione ........................... 19
7. Possibili avarie, motivi e soluzioni ................. 19
8. Dati tecnici ..................................................... 19
9. Elenco dei principali componenti .................. 34
10. Schemi elettrici .............................................. 35
11. Illustrazioni .................................................... 35
Avvertimenti per la sicurezza delle persone e delle cose
Questa simbologia assieme alle relative
diciture: “Pericolo” e “Avvertenza” indicano la potenzialità
del rischio derivante dal mancato rispetto della
prescrizione alla quale sono stati abbinati, come sotto
specificato:
.............................................................................. 17
(Vedere la figura 5)
1. GENERALITÀ
Le istruzioni che diamo hanno lo scopo di
permettere la corretta installazione e l‟ottimo
rendimento delle nostre elttropompe.
Leggere queste istruzioni prima di installare
la pompa.
Salva per consultazioni future.
Si tratta di elettropompe centrifughe orizzontali, con
innesco automatico e fornite di un sistema Venturi.
Fornite di un sistema di recicolazione con valvola
automatica per ottenere aspirazioni fino a 9 metri.Si
raccomanda di utilizzare una valvola di fondo per
ottenere un innesco istantaneo.
I modello MULTIPOOL N si tratta di elettropompe
centrifughe multicellulari composte da varie turbine
in serie che forniscono lo stesso flusso a pressioni
diverse, in base al numero di turbine predisposte.
Concepite per lavorare con acqua pulita, priva di
elementi in sospensione, ed a una temperatura
massima di 40ºC.
Rispettare scrupolosamente le istruzioni
d‟installazione e d‟uso, nonché gli schemi dei
cablaggi elettrici, per garantire il buon
funzionamento della pompa.
Dal mancato rispetto delle istruzioni di questo
manuale possono derivare sovraccarichi del
motore, alterazioni delle caratteristiche
tecniche, riduzione della vita utile della
pompa e altri inconvenienti di ogni tipo, per i
quali decliniamo qualsiasi responsabilità.
Page 18
18
IT
2. MANIPOLAZIONE
Le pompe vengono fornite in confezioni adatte per
evitare danni durante il trasporto. Prima di
disimballare verifica che l'imballaggio non sia
danneggiato o è deformato.
Sollevare e maneggiare il prodotto con cura
e con gli strumenti giusti.
3. INSTALLAZIONE
Queste pompe sono progettate per uso interno ed
esterno.
Si chercherà di far si che sia al riparo da possibili
inonda- zioni e che riceva una ventilazione di
carattere secco.
3.1. Fissaggio
La pompa dovrà poggiare su di una base solida ed
orizzontale. Dovrà essere fissata alla stessa per
mezzo di viti, utilizzando gli appositi fori situati nel
supporto allo scopo di assicurare la stabilità del
montaggio, facendo in maniera tale che si appoggi
il piede della parte anteriore.
3.2. Montaggio delle tubatura d’aspirazione
La tubatura d‟aspirazione debe avere un diametro
uguale o superiori, se il percorso d‟aspirazione è
superiore a 7 metri, a quello della bocca d‟entrata
della pompa, conservando permanentemente
un‟inclinazione ascendente minima del 2% per
impedire l‟entrata d‟aria.
Se l‟installazione deve essere en aspirazione, le
pompe devono essere collocate il più vicino
possibile al livello dell‟acqua per ottenere el minor
persorso d‟aspirazione possibile, riducendo così le
perdite di carico.
È imprescindible collocare il tubo d‟aspirazione
sommerso circa 30 cm al di sotto del livello
dinamico dell‟acqua. (Fig.3)
3.3. Montaggio della tubatura d‘impulsione
Far si che la tubatura d‟impulsione abbia un
diametro uguale o superiore a quello della bocca
d‟impulsione per ridurre le perdite di carica in tratti
di tubature lunghi e sinuosi.
Né la tubatura d‟aspirazione, né quella d‟impulsione
devono riposare sulla pompa.
Se l‟installazione non hanno valvola di fondo,
consigliamo installare una valvola di ritegno per
evitare che la tubatura si vuoti.
3.4. Collegamento elettrico
L‟installazione elettrica dovrà disporre di un
sistema a separazione multipla, con apertura
dei contatti di almeno 3 mm. La protezione
del sistema si baserà su un interruttore
differenziale (Δfn = 30 mA).
Il cavo d‟alimentazione deve corrispondere ad
almeno al tipo H05 RN-F (secondo 60245 IEC 57) e
avendo terminali.
Il collegamento e relativo dimensionamento devono
essere eseguiti da un installatore autorizzato,
secondo le esigenze dell'installazione e in base alle
normative vigenti in ogni paese.
Motori monofase hanno una protezione
termica.
Tutte pompe a motore trifase non
incorporano questa protezione. Essi devono
essere collegati ad un motoprotettore che
può essere regolato manualmente.
Impostare il motoprotettore secondo la
corrente riportata nella targa più il 10%.
Gli schemi della Fig.1 agevolano un corretto
collegamento elettrico.
3.5. Controlli previ alla essa in arcia iniziale
Verificare che la tensione e la frequenza
della rete corrispondano con quelle indicate
sulla piastrina delle caratteristiche.
Assicurarsi che l‟albero del motore giri liberamente.
Riempire completamente d‟acqua il corpo della
pompa attraverso il tappo d‟innesco. Nel caso in cui
sia stata installata la valvola di piede, si renderà
necessario riempire la tubatura d‟aspirazione.
Assicurarsi che non vi sia nessuna guarnizione o
raccordo che perda.
LA POMPA NON DEVE MAI FUNZIONARE A SECCO.
4. MESSA IN MARCIA
Aprire tutte le valvole a saracinesca che esistano
nei circuiti d‟aspirazione e d‟impulsione.
Collegare la spina alla rete elettrica. L‟acqua può
impiegare alcuni secondi a percorrere tutta la
lunghezza della tubatura.
Verificare il senso di giro del motore, che dovrà
essere orario visto dal ventilatore. Nelle pompe a
tre fasi vi è la possibilità che il motore giri in senso
inverso; in questo caso la portata sarà minore a
quella attesa e si renderà necessario invertire due
fasi dell‟alimentazione nel quadro dei collegamenti.
Verificare che la corrente assorbita sia uguale o
superiori a la massima indicata sulla piastrina delle
caratteristiche. Regolare dovutamente il relè
termico se necessario.
Se il motore non funzionasse o non estraesse
acqua cercare di scoprire l‟anomalia attraverso
l‟elenco delle avarie più comuni e delle loro possibili
soluzioni, che forniamo in pagine posteriori.
Il tempo di innesco automatico può richiedere
diversi minuti.
Page 19
19
IT
DESCRIZIONE
1
Riferimento articolo
2
Tensione + frequenza + scheda articolo
3
Portata
4
Pressione
5
Tensione nominale, nº fasi, simbolo corrente alterna e frequenza
6
Indice di efficienza elettrica (pompa trifase)
6
Condensatore (pompa monofase)
7
Marcatura CE + anno di fabbricazione
8
Grado di protezione contro l'umidità
9
Pressione minima di lavoro
10
Pressione massima
11
Nº di serie della pompa (Fig.4)
12
Tª max. del liquido
13
Potenza nominale max. del motore (P2)
14
Potenza assorbita elettropompa (P1)
15
Designazione isolamento motore
16
Simbolo funzionamento continuo
17
Intensità nominale massima a tensione nominale
18
Nome e indirizzo del veditore responsabile del prodotto
1 2 3 4 5 6 MOTIVI
SOLUZIONI
X X
Pomba bloccata
Smontarla e rivolgersi al Servizio Tecnico Ufficiale
X
Valvola di fondo ostruita
Pulirla o sostituirla con un'altra
X X
Altezza manometrica totale superiore
a quella prevista
Regolare l'altezza geometrica e la perdita di
carico
X X X
Tensione erronea
Verificare che la tensione sia uguale a quella
indicata sulla piastrina delle caratteristiche
X X
Disminuzione del livello dell'acqua nel
pozzo
Sostituire l'altezza d'aspirazione
X
Fusibile o rele termico sconneso
Cambiare il fusibile o riarmare il rele termico
X X
Usura delle turbine
Smontare la pompa e rivolgersi al Servizio
Tecnico Ufficiale
X
Valvula di fondo non immersa
Immergere adeguatamente il tubo d'aspirazione
X
Dimenticanza d'innescare la pompa
Riempire d'acqua il corpo della pompa
X X
Cattiva ventilazione del locale
Ottenere una buona ventilazione
X
Entrata di aria
Sigillare perfettamente raccordi e unioni
5. MANUTENZIONE
Per un‟adeguata manutenzione della pompa,
rispettare le seguenti istruzioni:
Pulire la pompa con un panno umido, senza usare
prodotti aggressivi.
Le nostre pompe non hanno bisogno di
nessuno manutenzione specifica o
programmata.
Si raccomanda tuttavia di vuotare la tubatura
durante os periodos de baixas temperaturas.
Em caso de inactividade prolongada, si
dovrà pulire la pompa e riporla in un luogo
secco e ventilato.
ATTENZIONE: In caso di guasto, gli
interventi sulla pompa potranno essere
eseguiti soltanto da un servizio di assistenza
tecnica ufficiale.
L'elenco dei servizi tecnici autorizzati è in
www.espa.com.
Quando sarà il momento di mettere fuori servizio la
pompa, si ricordi che non contiene prodotti tossici
né inquinanti. I componenti principali sono
debitamente contrassegnati per poter effettuare
uno smantellamento differenziato.
7. POSSIBILI AVARIE, MOTIVI E SOLUZIONI
1) Il motore non si mette in moto.
2) Il motore funziona, ma non da pressione.
3) Eccessivo riscaldamento del motore.
4) La portata non è sufficiente.
5) Il motore si ferna e si mette in moto
automaticamente (klixon).
6) L‟arbero gira con difficoltà.
6. PIASTRA DELLE CARATTERISTICHE
8. DATI TECNICI
Temperatura del líquido: ................. 4ºC - 40ºC
Temperatura ambiente: .................. 0ºC - 40ºC
Temperatura di stoccaggio: ......... -10ºC - 50ºC
Umidità relativa ambiente max: ................. 95%
Classe motore: I.
Altri dati, vedi figura 2.
Page 20
20
MANUAL DE INSTRUÇÕES (Tradução do original em espanhol) PT
A
Atenção às limitações de emprego.
I
Este aparelho pode ser utilizado por crianças com
idade maiores de 8 anos, bem como por pessoas com
capacidades físicas, sensoriais ou mentais reduzidas,
ou falta de experiência e de conhecimento, caso estas
tenham recebido formação ou supervisão adequadas
no que diz respeito à utilização do aparelho de forma
segura, tendo ainda sido instruídas relativamente aos
perigos implícitos.
As crianças não devem brincar com o aparelho.
A limpeza e a manutenção a realizar pelo utilizador
não devem ser efectuadas por crianças sem
supervisão de um adulto.
B
A tensão de placa de classificação deve ser igual à da
rede.
C
Liguem a bomba eléctrica à rede através de um
interruptor omnipolar com distância de abertura dos
contactos de ao menos 3 mm.
D
Como protecção suplementar dos choques eléctricos
letais, instalem um interruptor diferencial de elevada
sensibilidade (0.03A).
E
Efectuem a ligação à terra da bomba.
F
Utilizem a bomba no seu campo de actividade referido
na placa de classificação.
J
Attenção aos líquidos e ambientes perigosos.
G
Lembrem de escovar a bomba.
K
Atenção às perdas acidentais.
Não exponham a bomba eléctrica às intempéries.
H
Verifiquem que no motor possa funcionar a ventilação
automática.
L
Atenção à formação de gelo.
Desliguem a corrente da bomba eléctrica antes de
qualquer intervenção de manutenção.
PERIGO
de
electrocussâo
A inadvertência desta prescriçâo comporta perigo de
electrocussâo.
PERIGO
A inadvertência desta
prescriçâo comporta riscos
humanos e materiais.
ATENÇÀO
A inadvertência desta
prescriçâo comporta o perigo
de danos à bomba ou na
instalaçâo.
Indicações de segurança para as pessoas e de prevenção de prejuízos à bomba e às
Índice
Advertência para a segurança de pessoas e coisas .. 20
1. Generalidades .............................................. 20
2. Manipulação ................................................. 21
3. Instalaçào ..................................................... 21
3.1. Fixaçâo ...................................................... 21
3.2. Montage dos tubos de aspiraçâo .............. 21
3.3. Montage dos tubos de co pressâo ............ 21
3.4. Ligaçâo eléctrica ........................................ 21
3.5. Controles prévios ao arranque inicial ........ 21
4. Arranque ...................................................... 21
5. Manutençào ................................................. 22
6. Chapa de características ............................. 22
7. Possíveis avarias, causas e soluções ......... 22
8. Dados técnicos ............................................ 22
9. Lista dos componentes principais ................ 34
10. Esquemas eléctricos .................................... 35
11. Ilustrações .................................................... 35
Advertência para a segurança de pessoas e coisas
Esta simbologia junto das palavras
“Perigo” e “Atençâo”, indicam a possibilidade de
perigo em consequência do desrespeito pelas
prescrições correspondentes.
coisas.
(Ver figure 5)
1. GENERALIDADES
As instruções que lhe facultamos têm por objectivo
obter a correcta instalaçâo e ôptimo rendimento
das nossas electrobombas.
Leia estas instruções antes de instalar a
bomba.
Guarde-as para referência futura.
Trata-se de electrobombas centrífugas horizontais,
autoferrantes e providas de um ventury. Providas
de um sistema de recirculaçâo com vâlvula
automâtica para obter aspiraçâo até 9 mts. A
utilizaçâo de vâlvula de pé permite obter uma
ferragem instantânea.
Os modelos MULTIPOOL N sâo bombas
centrífugas multicelulares compostas por diversos
impulsores em série que obtèm o mesmo caudal a
diversas pressões, dependendo do número de
impulsores instalados.
Concebidas para trabalhar com âgua limpa, isenta
de particulas em suspensâo e a uma temperatura
mâxima de 40 ºC.
O adequado seguimiento das instruções de
instalaçâo e uso, assim como dos esquemas
de ligações eléctricas garantem um bom
funcionamento da bomba.
O nâo cumprimento das instruções deste
manual pode derivar em sobrecargas no
motor, alteraçâo das caracteristicas técnicas,
reduçâo do tempo de vida útil da bomba e
consequências de todo o tipo, sobre as quais
o fabricante declina toda e qualquer
responsabilidade.
Page 21
21
PT
2. MANIPULAÇÃO
As bombas são fornecidas em embalagens
apropriadas para evitar danos durante o transporte.
Antes Verifique se a embalagem não está
danificado ou está deformado descompactação.
Elevar e manipular o produto com cuidado e
com as ferramentas certas.
3. INSTALAÇÀO
Estas bombas são projetadas para uso interno e
externo.
Deve procurar-se que esteja a salvo de possíveis
inun- dações e em lugar ventilado e seco.
3.1. Fixaçâo
A bomba deverâ ser instalada sobre uma base
sôlida e horizontal. Debe estar fixada a esta
mediante parafusos, aproveitando os rasgos
existentes no suporte para assegurar a estabilidade
da montagem, procurando que seja apoiado o pé
da parte dianteira.
3.2. Montage dos tubos de aspiraçâo
O tubo de aspiraçâo devo ter um diâmetro igual ou
superior, se a distância é superior a 7 metros, ao
orificio de entrada da bomba, conservando uma
inclinaçâo ascendente de pelo menos 2% a fim de
evitar a entrada de ar.
Se a instalaçâo é en aspiraçâo a bomba deve
colocar-se o mais prôximo possivel do nivel de
âgua a fim de reduzir as perdas de carga.
É imprescindivel a colocaçâo do tubo de aspiraçâo
submerso pelo menos 30 cm abaixo do nivel
dinâmico do âgua. (Fig. 3)
3.3. Montage dos tubos de co pressâo
Procure que a tubagem de compressâo tenha un
diâmetro igual ou superior ao orificio de saida da
bomba a fim de evitar as perdas de carga em
traçados extensos e sinousos da tubagem.
Nem a tubagem de aspiraçâo nem a de
compressâo devem ficar apoiadas na bomba.
Se uma vâlvula de pé nâo é colocada, recomendamos a instalaçâo d´uma vâlvula de retençâo
para evitar que a tubagem se escazie.
3.4. Ligaçâo eléctrica
A instalaçâo eléctrica deverâ dispor de um
sistema de separaçâo múltipla com abertura
de contactos de pelo menos 3 mm.
A protecçâo do sistema basear-se-à num
interruptor diferencial (Δfn = 30 mA).
O cabo de alimentação deve corresponder a pelo
menos ao tipo H05 RN-F (segundo 60245 IEC 57)
e tendo terminais.
A ligação e o seu dimensionamento devem ser
efectuados por um instalador autorizado, de acordo
com as necessidades da instalação e as normas
vigentes em cada país.
Motores monofásicos tem proteção térmica.
As motobombas trifásicas não incluem essa
proteção. Eles devem ser ligado a um
disjuntor de circuito que pode ser ajustado
manualmente. Definir o disjuntor de circuito
de acordo com a actual dada na chapa, mais
de 10%.
Os esquemas da Fig.1 facilitam a correcta ligaçâo
eléctrica.
3.5. Controles prévios ao arranque inicial
Comprove que a tensâo e frequência de rede
correspondem às indicadas na placa de
caracteristicas.
Assegure-se de que o veio do motor roda livremente.
Encha completamente de âgua o corpo da bomba
através do bujâo de ferragem. Se instalou uma
vâlvula de pé, encher a tubagem de aspiraçâo.
Assegurando-se de qua nâo existe nenhuma junta
ou uniâo com fugas.
A BOMBA NUNCA DEVE FUNCIONAR EM SECO.
4. ARRANQUE
Abra todas as vâlvulas de seccionamento que
existam nos circuitos de aspiraçâo e compressâo.
Ligar a ficha à rede. A âgua poderâ demorar alguns
segundos a percorrer toda a tubagem.
Verificar o sentido de rotaçâo do motor, o qual
debe ser horârio visto a partir do ventilador. Em
bombas trifâsicas existe a possibilidade do motor
rodar em sentido contrârio; neste caso o caudal
serâ inferior ao esperado, devendo ser invertidas
duas fases da alimentaçâo no quadro eléctrico.
Verifique se a corrente absorvida é igual ou inferior
à indicada na placa de caracteristicas. Ajuste o relé
térmico se necesário.
Se o motor nâo arranca ou nâo sai âgua na ponta
da tubagem procure descobrir a anomalia através
da relaçâo de avarias mais habituais e suas
possiveis resoluções que facilitamos em pâginas
seguintes.
O tempo de autoferrante pode levar vários minutos.
Page 22
22
PT
DESCRIÇÃO
1
Referência artigo
2
Tensão + frequência + ficha artigo
3
Caudal
4
Pressão
5
Tensão nominal, nº fases, símbolo corrente alterna e frequência
6
Índice eficiência eléctrica (bombas trifásicas)
6
Condensador (bombas monofásicas)
7
Classificação CE + ano fabrico
8
Grau de protecção contra a humidade
9
Pressão mínima de trabalho
10
Pressão máxima
11
Nº de série da bomba (Fig.4)
12
Tª máx. do líquido
13
Potência nominal máx. do motor (P2)
14
Potência absorvida pela electrobomba (P1)
15
Designação isolamento motor
16
Símbolo funcionamento contínuo
17
Intensidade nominal máxima a tensão nominal
18
Nome e endereço do vendedor responsável pelo produto
1 2 3 4 5 6 CAUSAS
SOLUÇÕES
X X
Bomba bloqueada
Desmontar e levar a um serviço técnico oficial
X
Válvula de pé obturada
Limpar ou substituir a válvula
X X
Altura manométrica total superior à
prevista
Comprovar a altura geométrica e as perdas de
carga
X X X
Tensão errada
Comprovar se a tensão da rede é igual à da placa
de características
X X
Descida do nível de água no poco
Regule a altura de aspiração
X
Fusível ou térmico disparado
Substitua o fusível ou rearme o térmico
X X
Desgaste dos impulsores
Desmonte e levar o um serviço técnico oficial
X
Válvula de pé não submersa
Sumergir adecuadamente o tubo de aspiração
X
Bomba sem água
Encher o corpo da bomba com agua
X X
Má ventilação do local
Obter uma boa ventilação
X
Entrada de ar
Vedar correctamente a tubagem de compressão
5. MANUTENÇÀO
Para uma correcta manutençâo da bomba siga
sempre as siguintes instruções
Limpe a bomba com um pano úmido, sem o uso de
produtos agressivos.
Em condições normais, estas bombas estâo
isentas de manutençâo.
Em época de temperaturas baixas,
aconselha-se esvaziar a tubagem. Se a
inactividade da bomba fôr prolongada é
conveniente limpar-la e guardâ-la em lugar
seco e ventilado.
ATENÇÃO: em caso de avaria, a manipulaçâo da bomba sô deverâ ser realizada
por um serviço técnico autorizado.
A lista de serviços técnicos autorizados está na
www.espa.com.
No final do tempo de vida útil da bomba, esta nâo
contém nenhum material tôxico nem contaminante.
Os principais componentes estâo devidamente
identificados para se poder fazer uma deposiçâo
selectiva.
7. POSSÍVEIS AVARIAS, CAUSAS E SOLUÇÕES
1) O motor nao arranca.
2) O motor funciona mas nao da pressao.
3) Aquecimento excessivo do motor.
4) O caudal es insuficiente.
5) O motor para e arranca automaticamente.
6) O veio roda com dificuldade.
6. PLACA DE CARACTERÍSTICAS
8. DADOS TÉCNICOS
Temperatura do líquido:
Temperatura ambiente:
Temperatura de armazenamento: ..........-10ºC - 50ºC
4ºC - 40ºC
0ºC - 40ºC
Humidade relativa ambiente máx 95%
Motor classe I.
Outros dados, véase figura 2
Page 23
23
HANDLEIDING (ORIGINEEL) NL
A
Houd rekening met de gebruiksbeperkingen.
I
Dit apparaat mag worden gebruikt door kinderen van
acht jaar en ouder en door personen met lichamelijke,
zintuiglijke of geestelijke beperkingen of zonder de
nodige ervaring of kennis, mits zij de correcte
supervisie en training hebben gehad met betrekking tot
de veilige bediening van dit apparaat en de
desbetreffende gevaren begrijpen.
Kinderen mogen niet met het apparaat spelen.
Kinderen mogen niet zonder toezicht de schoonmaak-
en onderhoudswerkzaamheden uitvoeren die voor
rekening van de gebruiker komen.
B
De op het plaatje aangeduide spanning moet
overeenkomen met de spanning van het lichtnet.
C
Sluit de elektrische pomp aan met behulp van een
alpolige schakelaar met een openingsafstand tot de
contacten van ten minste 3 mm.
D
Installeer een hooggevoelige lekstroomschakelaar
(0,03 A) als extra bescherming tegen dodelijke
stroomschokken.
E
Zorg voor een goede aarding van de pomp.
F
Gebruik de pomp voor de op het kenplaatje
aangegeven toepassingen.
J
Bescherm de pomp tegen vloeistoffen en stel deze niet
in gevaarlijke omgevingen op.
G
Vergeet niet de pomp te vullen.
K
Pas op voor onbedoelde verliezen.
Bescherm de elektrische pomp tegen weersinvloeden.
H
Zorg dat de motor zichzelf kan koelen.
L
Bescherm de pomp tegen ijsvorming.
Sluit voor alle onderhoudswerkzaamheden de stroom
af.
GEVAAR
Gevaar voor
elektrocutie
Niet-naleving van dit voorschrift
brengt risico van elektrocutie
met zich mee.
GEVAAR
Niet-naleving van dit voorschrift
brengt risico van persoonlijk
letsel en materiële schade met
zich mee.
WAARSCHU
WING
Niet-naleving van dit voorschrift
brengt risico van schade aan de
pomp of de installatie met zich
mee.
Veiligheidsvoorschriften en aanwijzingen om persoonlijke en materiële schade te
voorkomen
(Zie afbeelding 5)
Inhoud
Veiligheidsvoorschriften voor personen en materieel ..... 23
1. Algemeen ................................................................. 23
2. Hantering .................................................................. 24
3. Installatie ................................................................. 24
3.1. Montage .............................................................. 24
3.2. Aanzuigleiding monteren .................................... 24
3.3. Persleiding monteren .......................................... 24
3.4. Elektrische installatie .......................................... 24
3.5. Controles voor de eerste inbedrijfstelling ............ 24
4. Inbedrijfstelling .......................................................... 24
5. Onderhoud ................................................................ 25
6. Typeplaatje ............................................................... 25
7. Mogelijke storingen, oorzaken en oplossingen ......... 25
8. Technische gegevens ............................................... 25
9. Lijst van de voornaamste onderdelen ...................... 34
10. Schakelschema's ...................................................... 35
11. Afbeeldingen ............................................................. 35
Veiligheidsvoorschriften voor personen en materieel
De volgende symbolen naast een
paragraaf geven aan dat er gevaar kan optreden
indien de overeenkomstige voorschriften niet
worden opgevolgd.
1. ALGEMEEN
Wij verstrekken u deze aanwijzingen om u over de
juiste installatie en een optimaal rendement van
onze pompen te informeren.
Lees eerst deze aanwijzingen voordat u de pomp
gaat installeren.
Bewaar deze om in de toekomst na te kunnen
slaan.
Dit zijn centrifugale horizontaal elektrisch
aangedreven , met zelfaanzuigende capaciteit en
met Venturi -systeem geleverd. Beschikken over
een recirculatiesysteem met een automatisch
ventiel om tot 9 meter aan te kunnen zuigen. Bij
gebruik van een voetventiel vindt direct een
zelfaanzuiging plaats.
De MULTIPOOL N modellen zijn meertraps
centrifugaalpompen bestaande uit diverse in-line
gemonteerde rotoren, elk met hetzelfde debiet,
maar met verschillende druk, afhankelijk van het
aantal opgestelde rotoren.
Deze pompen zijn geschikt voor gebruik met
schoon water tot max. 40°C zonder zwevende
deeltjes van vaste stoffen.
Volg de installatie- en gebruiksvoorschriften
en de schema‟s van de elektrische
verbindingen correct op voor een goede
werking van de pomp.
Niet-naleving van de instructies in deze
gebruiksaanwijzing kan leiden tot
overbelasting van de motor, een verlies van
de technische capaciteiten, een vermindering
van de levensduur van de pomp en allerlei
gevolgen waarvoor we de ansprakelijkheid
van de hand wijzen.
Page 24
24
NL
2 HANTERIN
De pompen worden in een passende verpakking
geleverd om transportschade te voorkomen.
Controleer voor het uitpakken of de verpakking
beschadigd of vervormd werd.
Wees voorzichtig bij het optillen en
hanteren van dit apparaat. Gebruik
hiervoor passend gereedschap.
3. INSTALLATIE
Deze pompen zijn ontwikkeld voor gebruik in
binnenruimten als buiten.
Zorg ervoor dat de pomp niet wordt
ondergedompeld en dat het berust op een droge
en goed geventileerde ruimte.
3.1. Montage
Monteer de pomp op een stevige, horizontale
ondergrond. Bevestig de pomp met schroeven.
Maak gebruik van de gaten in de pompvoet om
een stabiele montage te waarborgen. Zorg dat de
voet steunt op de voorkant.
3.2. Aanzuigleiding monteren
De leidingsdiameter moet even groot zijn als het
inlaatmondstuk van de pomp of groter als de
afstand langer dan 7 meter is. Om de vorming van
luchtbellen te voorkomen moet u de leiding
omhooglopend met een helling van minstens 2%
aanleggen.
De aanzuigpomp wordt zo dicht mogelijk bij het
waterpeil geïnstalleerd om de afstand van het
aanzuigtraject te verkorten en drukverliezen te
voorkomen.
Het is van wezenlijk belang dat de aanzuigleiding
ten minste 30 cm onder de dynamische waterstand
komt. (Afb.3)
3.3. Persleiding monteren
De diameter van de leiding moet even groot of
groter zijn dan de diameter van de inlaat van de
persleiding om drukverliezen op langere en
kronkelige stukken te reduceren.
Het gewicht van de leiding mag nooit op de pomp
rusten.
Wordt hij niet met een voetventiel geïnstalleerd,
installeer dan een terugslagklep om het leeglopen
van de leiding te voorkomen.
3.4. Elektrische installatie
De elektrische installatie moet beschikken
over een alpolige afschakeling met minimaal
3 mm contactopeningsafstand.
De beveiliging van het systeem wordt
gebaseerd op een lekstroomschakelaar (Δfn
= 30 mA).
De netstroomkabel moet minstens van het type H05
RN-F (conform 60245 IEC 57) zijn en van
kabelschoenen zijn voorzien.
De aansluiting en de dimensionering moeten door
een bevoegde installateur worden uitgevoerd,
volgens de vereisten van de installatie en
overeenkomstig de geldige regelgeving van ieder
land.
Eénfasige motoren beschikken over
ingebouwde thermische beveiliging.
Pompen met driefasige motoren beschikken
niet over deze beveiliging. U moet deze
aansluiten op een beveiligingsschakelaar
die u handmatig kunt instellen. Stel de
beveiligingsschakelaar in, in
overeenstemming met de stroomsterkte op
het kenplaatje van de motor plus 10%.
Volg de aanwijzingen uit afbeelding 1 om de
elektrische bedrading correct uit te voeren.
3.5. Controles vóór de eerste inbedrijfstelling
Controleer of de spanning en frequentie van
het lichtnet overeenkomen met die op het
kenplaatje.
Controleer of de pompas vrij draait.
Vul via de vuldop de pompbehuizing helemaal met
water. Hebt u een voetventiel geïnstalleerd, vul dan
de aanzuigleiding.
Controleer alle verbindingen en koppelingen op
lekkages.
DE POMP MAG NOOIT DROOG DRAAIEN.
4. INBEDRIJFSTELLING
Open alle afsluiters in zowel de aanzuig- als de
persleiding.
Zet de spanningsvoorziening aan. Het kan enkele
seconden duren voordat het water over de hele
lengte van de leiding stroomt.
Controleer of de motor in de juiste richting draait
(rechtsom vanuit de ventilator gezien). Bij driefasige
pompen kan de motor in omgekeerde richting
draaien. In dat geval is het debiet lager dan te
verwachten valt. Om hier iets aan te doen, moet u
beide voedingsfases in het aansluitschema
omkeren.
Controleer of de stroomopname gelijk of lager is dan
het maximum dat op het kenplaatje is aangegeven.
Zet indien nodig het thermisch relais terug.
Werkt de motor niet of verwijdert hij geen water,
probeer dan de storing te achterhalen met behulp
van de lijst met meest gebruikelijke storingen en
mogelijke oplossingen die we in de volgende
pagina's behandelen.
De zelfaanzuigende tijd kan enkele minuten duren.
Page 25
25
NL
BESCHRIJVING
1
Product referentie
2
Voltage + frequentie + product fiche
3
Uitstroom
4
Druk
5
Nominale druk, aantal fasen, symbool wisselstroom en
frequentie.
6
Elektrisch efficiëntie-index (driefasige pomp)
6
Condensator (Eénfasige pomp)
7
EU merk + bouwjaar
8
Beschermingsgraad tegen vocht
9
Minimale bedrijfsdruk
10
Maximale druk
11
Serienummer van de pomp (Afb.4)
12
Maximale vloeistofdruk
13
Maximale nominale potentie van de motor (P2)
14
Opgenomen vermogen elektropomp (P1)
15
Motor isolatie indicatie.
16
Aanduiding ´doorlopend in gebruik´.
17
Maximale nominale intensiteit op nominale druk.
18
Naam en adres van de, vor het product, aansprakelijke verkoper
1 2 3 4 5 6 OORZAKEN
OPLOSSINGEN
X X
Pomp is geblokkeerd
Uitbouwen en naar een Erkende Technische Dienst
brengen
X
Voetventiel verstopt
Schoonmaken of door nieuwe vervangen
X X
Totale transporthoogte groter dan
voorzien
Controleer de geometrische hoogte en de
drukverliezen
X X X
Verkeerde spanning
Controleer of de spanning gelijk is aan de
spanning op het kenplaatje
X X
Waterstand in put zakt
Aanzuighoogte bijregelen
X
Zekering of thermisch relais
afgesloten
Zekering of thermisch relais vervangen
X X
Turbines versleten
Pomp uitbouwen en naar Erkende Technische
Dienst brengen
X
Voetventiel niet onder water
Aanzuigleiding correct onder water brengen
X
De pomp vergeten te vullen
Pompbehuizing vullen
X X
Slecht geventileerde ruimte
Voor een goede ventilatie zorgen
X
Binnendringende lucht
Buisverbindingen en pakkingen afdichten
5. ONDERHOUD
Onze pompen zijn onderhoudsvrij.
Maak de pomp met een vochtige doek zonder
agressieve reinigingsmiddelen schoon.
In geval van bevriezingsgevaar, dient u uit
voorzorg alle leidingen leeg te maken.
Als u de pomp langere tijd niet gaat
gebruiken, dient u deze te demonteren en op
een droge, goed geventileerde plek op te
bergen.
LET OP: in geval van storing mag alleen een
erkende technische dienst bewerkingen aan
de pomp uitvoeren.
De lijst Erkende Technische Diensten vindt u op
www.espa.com.
De pomp bevat geen giftige of verontreinigende
materialen waar u rekening mee moet houden
wanneer u deze ten slotte wilt afdanken. De
belangrijkste onderdelen zijn naar behoren
gekenmerkt om een gescheiden verwijdering te
waarborgen.
7. MOGELIJKE STORINGEN, OORZAKEN EN
OPLOSSINGEN
1) Motor slaat niet aan.
2) Motor werkt wel, maar pomp geeft geen
druk.
3) Motor oververhit.
4) Te laag debiet.
5) Motor stopt en start automatisch (Klixon).
6) As draait zwaar.
6. PLAATJE MET TECHNISCHE SPECIFICATIES
8. TECHNISCHE GEGEVENS
Vloeistoftemperatuur: ...................... 4ºC - 40ºC
Omgevingstemperatuur: ................. 0ºC - 40ºC
Opslagtemperatuur: ..................... -10ºC - 50ºC
Max. relatieve luchtvochtigheid omgeving: .......95%
Motor klasse I.
Voor overige gegevens, zie afb. 2.
Page 26
26
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (Перевод с оригинального испанского) RU
A
Обратите внимание на ограничения
применения.
I
Это устройство может быть использовано со
взрослыми детьми в возрасте от 8 лет а
также лица с ограниченными физическими,
сенсорными или умственными способностями
или с недостатком опыта или знаний, если они
находятся под контролем или
соответствующую подготовку в отношении
использования прибора безопасно и понять
опасности, связанные.
Дети не должны играть с прибором .
Чистка и обслуживание выполнять
пользователю не должны быть сделаны
детьми без присмотра.
B
Напряжение в сети должно соответствовать
указанному на табличке.
C
Подключайте электронасос к сети с помощью
всеполюсного выключателя (который
выключает все провода питания), с
расстоянием размыкания контактов.не менее
3 мм.
D
В качестве дополнительной защиты от
смертельных электрических ударов
установите высокочувствительный
дифференциальный выключатель (0,03 А).
E
Произведите заземление насоса.
J
Соблюдайте осторожность при обращении с
опасными жидкостями и при работе в опасной
среде.
F
Используйте насос в допустимых пределах его
технических характеристик, обозначенных на
табличке.
K
Следите за случайных потерь.
Не подвергайте насос к плохой погоде.
G
Не забудьте премьер- насоса.
L
Следите за тем, чтобы не произошло
образование льда.
Перед любыми работами по техническому
обслуживанию отключить электронасос от
сети.
H
Убедитесь, двигатель может с принудительной
вентиляцией
ОПАСНО
Возможность поражения
электротоком при
несоблюдении мер
предосторожности
ОПАСНО
Возможность поражения
людей и/или повреждения
предметов
ОСТОРОЖНО
Возможность
повреждение насоса и /
или оборудования
Инструкции по технике безопасности и предупреждению поражения людей и
повреждения предметов
(Рис. 5)
Содержание
Предупреждение в целях безопасности людей и
сохранности предметов .................................................... 26
1. Основные сведения ........................................ 26
2. Установка......................................................... 26
2.1. Трубопроводы ....................................... 27
2.2. Электрическое соединение .................. 27
2.3. Контроль перед запуском ..................... 27
3. Запуск .............................................................. 27
4. Хранение ......................................................... 27
5. Плита , показывающий характеристики ........ 27
6. Список возможных неисправностей и
способы их устранения .................................. 28
7. Технические данные ................................ 28
8. Перечень основных компонентов.................. 34
9. Монтажная схема ............................................ 35
10. Иллюстрации ................................................... 35
Предупреждение в целях безопасности
людей и сохранности предметов
Эти символы вместе со словами
"Опасно" или “Осторожно” показывают степень риска
при несоблюдении мер предосторожности:
1. Основные сведения
Пожалуйста, изучите инструкцию в целях
лучшего использования насоса и его
безопасной эксплуатации.
Серия центробежных многоступенчатых насосов,
предназначенных для работы с чистой водой с
максимальной температурой 40°С.
Материалы, используемые в конструкции изделий
имеют превосходное качество, проходят строгий
контроль и гарантируют многолетнюю эксплуатацию.
Прочитайте всю инструкцию и строго следуйте
указаниям по установке и использованию
насоса.
Обратите внимание на схемы электрических
соединений. Несоблюдение правил может
привести к перегрузке двигателя или другим
повреждениям за которые мы не можем нести
ответственности.
2. Установка
Электронасос установить на ровную, жесткую
площадку в хорошо проветриваемом месте,
защищенном от непогоды. Для уменьшения шума и
вибрации при работе крепление к площадке следует
выполнить через резиновые шайбы и прокладки.
Насос должен устанавливаться как можно ближе к
уровню воды, чтобы свести к минимуму высоту
всасывания, уменьшить потери напора и добиться
максимальных гидравлических характеристик.
При установке металлических трубопроводов
нагрузка не должна передаваться на корпус насоса.
Page 27
27
RU
Описание
1
Для справки: продукт
2
напряжение + частота + спецификации товаров
3
поток 4 давление
5
номинальное напряжение, Количество фаз, переменного
тока символ и частота
6
Индекс Электрический КПД (трехфазный модель)
6
конденсатор (однофазный модель)
7
знак CE + год выпуска
8
Уровень защиты от влаги
9
Минимальное рабочее давление
10
максимальное давление
11
Серийный номер насоса (Fig.4)
12
Максимальная температура жидкости
13
Максимальная номинальная мощность двигателя (P2)
14
электрический блок насоса потребляемая мощность (P1)
15
изоляция двигателя назначенный
16
непрерывное символ операции
17
Максимальная номинальная интенсивность при
номинальном напряжении
18
наименование и адрес поставщика , ответственное за
прибор
2.1 Трубопроводы
Диаметры труб должны соответствовать
присоединительным размерам входного и выходного
отверстий электронасоса. В случаях, где высота
всасывания больше 5 метров, или протяженность
горизонтального участка 10 и более метров, диаметр
всасывающей трубы необходимо установить больше
диаметра всасывающего отверстия злектронасоса.
Всасывающая труба должна быть чистой, без
сужений и резких изгибов, с обязательным уклоном в
сторону источника воды, абсолютно герметичной для
давления, которое создает на всасывании
электронасос.
Всасывающий трубопровод должен быть погружен
ниже уровня воды не менее 30 см во избежание
формирования вихрей и образования воздушной
пробки.(рис.3)
2.2 Электрическое соединение
ОПАСНО: риск поражения электротоком.
Электрооборудование должно быть с
эффективным заземлением и соответствовать
национальным правилам.
Насос должен быть снабжен
высокочувствительным дифференциальным
выключателем (Δfn = 30mА).
Однофазные двигатели имеют встроенную
тепловую защиту от перегрузок.
К трехфазным электродвигателям
потребитель должен установить защиту к
насосу согласно соответствующим
установочным правилам. Следуйте рис.1 для
правильного подключения к электросети.
4. Хранение
Обязательно слить воду из корпуса насоса и труб
если электронасос отключается на длительное
время или при низкой температуре.
ХРАНИТЬ В СУХОМ ПРОВЕТРИВАЕМОМ
ПОМЕЩЕНИИ
5. Плита , показывающий характеристики
2.3 Контроль перед запуском
ОСТОРОЖНО: Убедитесь, что частота и
напряжение сети соответствуют данным
насоса.
Удостоверьтесь, что вал электродвигателя
вращается свободно.
Полнотью заполните корпус насоса и всасывающий
трубопровод водои через заливное отверстие.
Проверьте, чтобы не было никакой утечки через
соединения.
Проверьте, чтобы обеспечивалось вращение
двигателя в соответствии обозначенным
направлением. При неправильном направлении
вращения трехфазных электродвигателей
переставьте местами любые две фазы.
НАСОС НИКОГДА НЕ ДОЛЖЕН РАБОТАТЬ БЕЗ
ВОДЫ!
3. Запуск
Откройте все краны на всасывающих и
нагнетательных трубопроводах. Проверьте
потребляемый ток и отрегулируйте тепловое реле
для трехфазных моделей.
Если в работе насоса появились какие-то отклонения
от нормы — обратитесь к Списку возможных
неисправностей и способов их устранения.
Page 28
28
RU
1 2 3 4 5 6 НЕИСПРАВНОСТЬ
УСТРАНЕНИЕ
X X
Насос заблокирован
Отключить насос и обратиться в сервисный
центр
X
Обратный клапан засорился
Очистить его или поменять на новый
X X
Общая манометрическая высота
больше паспортной
Определить геометрическую высоту и падение
напора
X X X
Несоответствующее напряжение
Проверьте напряжение, оно должно быть как
указано в инструкции
X X
Уровень воды в скважине или
резервуаре снизился
Проверьте высоту всасывания
X
Предохранитель или реле
отключено
Поменять предохранитель или реле
X X
Изношенна крыльчатка
Отключить насос и обратиться в сервисный
центр
X
Клапан не погружен
Убедитесь, что всасывающая труба погружена
X
Насос не качает
Заполнить корпус насоса водой
X X
Не проветриваемое помещение
Сделать хорошую вентиляцию
X
Попадание воздуха
Уплотнить правильно соединительные части
6. Список возможных неисправностей и
способы их устранения
1) двигатель не включается
2) двигатель работает, но нет давления
3) двигатель перегрелся
4) Насос не дает паспортной
производительности
5) Двигатель включается и
останавливается автоматически
6) Вал вращается с трудом
7. Технические данные
Температура жидкости: ................ 4ºC - 40ºC
Температура комнатная: .............. 0ºC - 40ºC
Температура хранения: ............. -10ºC - 50ºC
Относительная влажность воздуха: ....... 95%
Класс двигателя: I.
другие данные, увидеть фигура 2
Page 29
29
安装说明 ZH
A
警告！注意使用限制。
I
该装置可由在监护情况下或接受过充分安全使用
设备训练并理解其危险性的8岁以上儿童、身体及
感官精神能力不足或者缺乏经验和知识的人使用
儿童不应该被允许与所述设备玩耍。
儿童不应该在未经监护情况下执行普通的清洁和
维护任务。
B
铭牌电压必须与电源电压相同。
C
连接泵与电源的全极性开关触头间至少要有3mm
的间隙。.
D
安装一个高灵敏度的差动开关（0.03A）作为对抗
致命电击的额外保护。
E
将泵与地面连接。
F
按照铭牌上标明的性能限制范围使用该泵。
J
注意有害液体和环境。
G
初次使用需灌注水种于泵体内。
K
注意！谨防意外泄漏。
不要将泵暴露在恶劣天气中。
H
检查电机通风。
L
注意！避免结冰。
维护泵前切断电源。
危险
触电危险
警告如不遵守安全防范措施，
则有可能导致触电。
危险
警告如不遵守安全防范措施，
则有可能导致人员/事物损伤。
警告
警告如不遵守安全防范措施，
则有可能导致泵/设施损坏。
伤害预防和安全提示（见图5）
目录
安全注意事项 .......................................................... 29
1. 概述 .............................................................. 29
2. 运输 ................................................................. 29
3. 安装 ................................................................. 29
3.1. 固定 .......................................................... 29
3.2. 进水管道组装 ............................................ 30
3.3.
出水管道组装
............................................ 30
3.4. 接电 .......................................................... 30
3.5. 启动前检查................................................ 30
4. 启动 ................................................................. 30
5. 保养 ................................................................. 30
6. 铭牌 ................................................................ 30
7. 可能出现的故障，原因和解决方案..................... 31
8. 技术数据 ............................................................ 31
9. 主要部件列表 ..................................................... 34
10. 接线图 ................................................................ 35
11. 图解 ................................................................. 35
安全注意事项
1. 概述
请注意以下说明，以达到泵的最佳性能及无故障安
装。
安装泵之前阅读以下说明。
并保存以供将来参考。
具有自动阀的循环系统使产品能达到9米自吸程。这
是通过使用进水管上的底阀使泵在运作时迅速自吸来
实现的。
该MULTIPOOL N 型号这是装有一个以上叶轮的多级
离心泵。流经每个叶轮的流量相同，但压力随叶轮数
量增加。即更多叶轮，更大的压力。
该泵只适用无悬浮颗粒的清水且最高温度不高于40º
C。
严格遵守所提供使用说明书的电气连接和安装
以确保泵的正确运行。
如因未按安装说明指示导致水泵损坏，则不在
本公司保修范围之列。
该符号 与 “危险” 或 “警告” 之一一同出现
表示设备故障中得出的风险等级，需遵守规定的安全防
范措施。
2. 运输
所有泵产品都有适当的包装，以防在运输过程中造成
的损坏。拆封前，请检查包装未被损坏或变形。
小心轻放，并使用合适的操作工具。
3. 安装
该泵为室内使用设计。请确保泵不潜入水中，并安装
在干燥通风处。
3.1. 固定
水泵应安装在牢固，水平的底座上, 使用螺丝或螺栓
在支架现有螺孔处固定。固定前确保泵的支架紧贴底
座。
Page 30
30
ZH
说明
1
产品型号
2
电压+高频+产品技术指标
3
流量
4
扬程
5
额定电压，阶段，交流电标志和频率
6
能效指数（三相模式）
6
电容器（单相电机）
7
EC标志+生产年份
8
防护等级
9
最小工作压力
10
最大压力
11
泵序列号（图4）
12
最高液体温度
13
电机最大额定输出（P2）
14
电动泵单元吸收的能量（P1）
15
指定电机绝缘
16
持续运行的标志
17
额定电压下的最大额定强度
18
供货商名称和地址
3.2. 进水管道安装
进水管道长度如超过7米，管口直径必须等于或大于
水泵接入口直径，进水管必须向上倾斜安装以防管道
内产生气泡。
如果对水泵的自吸功能有要求时，为避免出水口扬程
的损失，该泵的安装应尽可能靠近到水源。
进水口末端止回阀必须始终保持低于水平面30厘米
（参图3）。
3.3. 出水管道安装
建议使用等于或大于水泵出水口直径的水管，这可有
效减少由于管路过长导致的摩擦所引起的扬程损坏。
管道必须有支撑并不可置于水泵上。
如未安装底阀，建议安装一个适合的止回阀，以防止
管道系统里水泄露。
3.4. 接电
电气安装必须有一个不小于3毫米接触开口的多
极隔离，该系统的保护基础为差分开关
（Δfn= 30 mA）
位安装。
确保吸收电流不高于铭牌标注的最大值。必要时调整
热继电器。
如果水泵不运转，请参照可能出现的故障、原因及解
决方案列表。
5. 保养
正常情况下，水泵不需要特别保养或维护。
请用湿布清洁水泵，不要使用刺激性清洁产品。
如长时间闲置，请将清洁泵体，储存于干
燥通风处。
注意：如发生故障或损坏，只能由授权服务代
理维修，请勿自行维修。
官方技术服务列表请查询官方网站 www.espa.com.
当水泵最终弃置时，请注意本产品不包含任何有毒或
污染性材料，所有主要部件所采用的材料均允许选择
性处理。
6. 标示牌
电源线必须至少对应于型号H05 RN-F（根据
IEC6024557），并带有接线端子。
电气的连接及其尺寸必须根据设备的需求由合格的安
装人员安装， 并严格遵照各个国家的现行规定。
配有热保护的单相电机
三相电机的水泵不包含热保护，必须连接可手
动调节的电动机保护断路器。断路器电流设置
值为铭牌标注多加10%。
电气的正确连接请按照说明书图1所示。
3.5. 启动前检查
确保电压和电源的频率遵照电气参数标签
上标示的数值。
确保电机能自由转动。
通过自吸塞开口注水，如果底阀已安装，吸水管也需
注水。
检查管道及接头均无漏水现象。
任何情况下水泵不可无水空转。
4. 启动
确保管道所有阀门已打开。
连接电源。
排水管出水会略有延迟。
从风扇处观察电机应顺时针转动。三相电机的水泵有
可能出现逆时针转动现象。如果出现这种现象，则水
流将低于预期效果，解决方法为将两个相位的电源换
Page 31
31
ZH
1 2 3 4 5
6
可能的问题
解决方案
X X
水泵堵塞
拆除将其送至官方技术服务点
X
止回阀堵塞
清洗或更换新止回阀
X X
扬程超过所需要值
检查产品曲线及扬程损失
X X X
电压错误
电压需与铭牌标注相同
X X
水井或水槽水位下降
检查进水扬程
X
保险丝或热继电器断开
更换保险丝或热继电器
X X
叶轮磨损
拆除将其送至服务经销商
X
止回阀未浸没
确保吸水管被浸没
X
泵未灌注水种
将泵体灌满水种
X X
空间通风异常
提供良好的通风环境
X
空气进入
连接处正确密封
7. 可能出现的故障，原因和解决方案
1) 电机无法启动
2) 电机工作但无压力
3) 电机过热
4) 泵流量达不到额定值
5) 电机自动启动和停止
6) 转轴转动不顺畅
8. 技术数据
液体温度… ..................................... .4ºC - 40ºC
环境温度: ......................................... 0ºC -40ºC
存储温度: ..................................... .10ºC - 50ºC
环境相对湿度，最大值.: ............................ 95%
电机级别 I.
其他数据见图

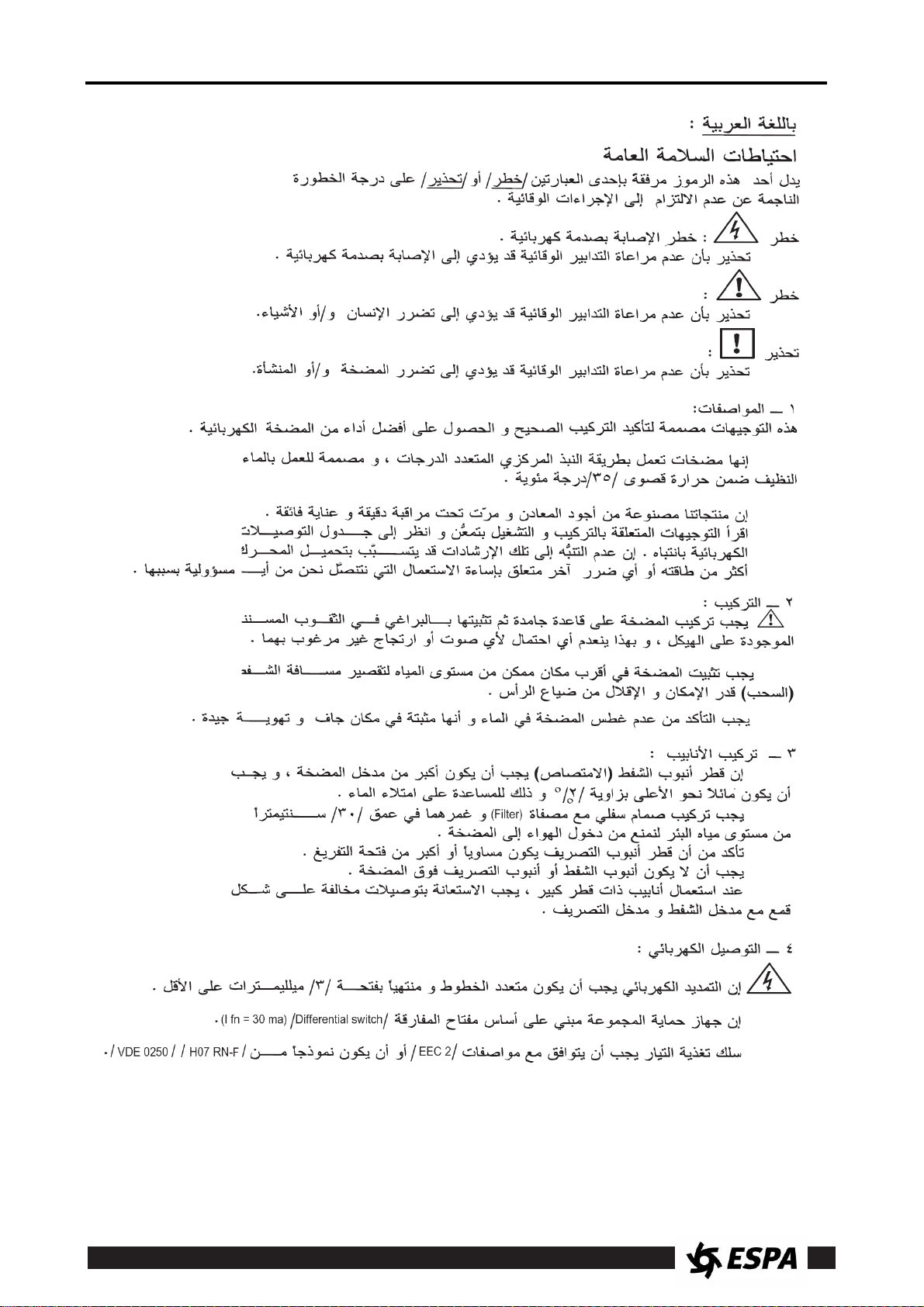

Page 32
32
AR

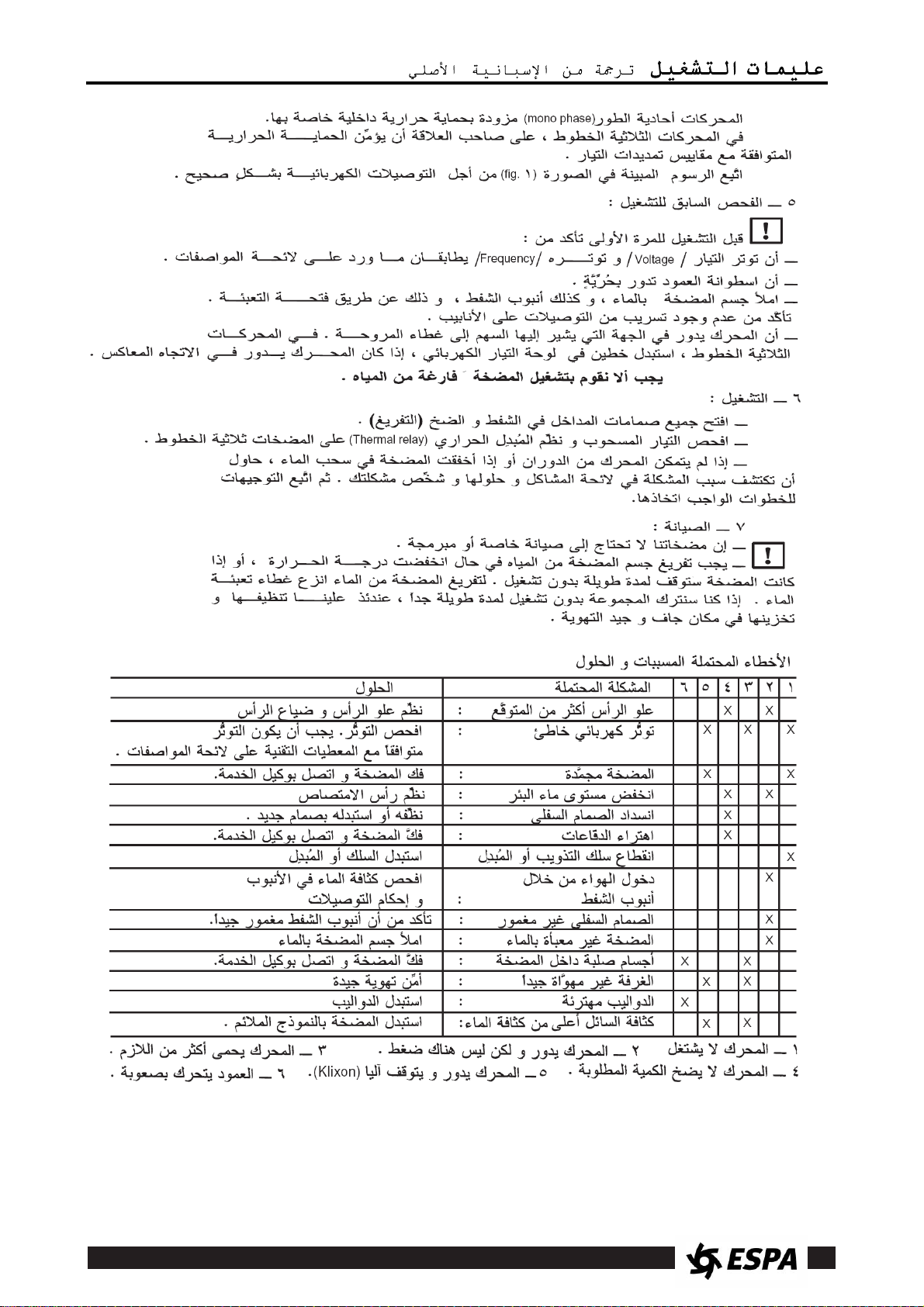

Page 33
33
AR
Page 34
34
MULTIPOOL N
POOL
Page 35
35
1.
ROJO
2.
BLANCO
3.
NEGRO
4.
CONDENSATOR
5.
LÍNEA
6.
PROTECTOR TÉRMICO
RED WHITE
BLACK
CAPACITOR
LINE MOTOR RELAY
ROUGE
BLANC
NOIR CONDENSATEUR
TENSION
PROTECTEUR MOTEUR
ROT WEISS
SCHWARZ
KONDENSATOR
SPENNUNG
MOTORSCHUTZ
ROSSO
BIANCO
NERO
CONDENSATORE
LINEA
PROTETTORE DEL MOTORE
VERMELHO
BRANCO
PRETO
CONDENSADOR
LINHA
MOTO PROTECTOR
ROOD
WIT ZWART
CONDENSATOR
LIJN THERMISCHE ZEKERING
красный
белый
черный
конденсатор
напряжение
тепловая защита
红色
白色
黑色
电容
電壓
保護器
Fig.1 / Abb.1 / Afb.1 / Pиc.1 /图1 / 1
ALIMENTACIÓN MONOFÁSICA
SINGLE PHASE SUPPLY
ALIMENTATION MONOPHASÉE
EINPHASENSTROM
ALIMENTAZIONE MONOFASICA
ALIMENTAÇÂO MONOFASICA
EENFASIGE VOEDING
oднофазн подключeние
單相交貨
ALIMENTACION TRIFÁSICA
THREE PHASE SUPPLY
ALIMENTATION TRIPHASÉE
DREIPHASENSTROM
ALIMENTAZIONE TRIFASICA
ALIMENTAÇÂO TRIFASICA
DRIEFASIGE VOEDING
трехфазн подключeние
三相交貨
Page 36
36
Pmax = Presión máxima del sistema (1Mpa = 10bar = 100mca)
Lpf: Nivel presión acústica medido / Measured sound
garantito / Nível potência acústica garantido
Fig. 2 / Abb. 2 / Afb. 2 / Рис. 2 / 图2 /
pressure level / Niveau pression acoustique mesuré /
Gemessener Schalldruckpegel / Livello di pressione
acustica misurato / Nível pressão acústica medido
LWA (m): Nivel potencia acústica medido /
Measured sound power level / Niveau puissance
acoustique mesuré / Gemessener Schallleistungspegel
/ Livello di potenza acustica misurato / Nível
potência acústica medido
LWA (g): Nivel potencia acústica garantizado /
Guaranteed sound power level / Niveau puissance
acoustique garanti / Zugesicherter
Schallleistungspegel / Livello di potenza acustica
Pa max = Presión máxima del agua de entrada
Page 37
37
ES
Número de serie
EN
Serial number
FR
Numéro de série
DE
Seriennummer
IT
Numero di serie
PT
Número de série
NL
Serienummer
RU
Cерийный номер
ZH
流水号
AR
SS=
Semana
AA=
Año
12345=
Número único, desde 00001 a 99999
Week
Year
Unique number, from 00001 to 99999
Semaine
Année
Numérounique, de 00001 à 99999
Woche
Jahr
EindeutigeNummer, von 00001 bis 99999
Settimana
Anno
Numero unico, da 00001 a 99999
Semana
Ano
Número único, de 00001 a 99999
Week
Jaar Eenduidig nummer, van 00001 tot 99999
Неделя
Год
Уникальный номер, от 00001 до 99999
周 年 唯一的编号，从00001到99999
00001-99999
A B C D E F G
H
I
J K L
Fig.3 / Abb.3 / Afb.3 / Pиc.3 /图3 / 3
Fig. 4 / Abb. 4 / Afb.4 /Рис. 4 / 图4 /
Fig. 5 / Abb. 5 / Afb.5 /Рис. 5 / 图5 / 5
Page 38
Page 39
Page 40
Cód. 202040 05-2017/03
Loading...
