NIPER

Manual de instrucciones Instruction manual Manuel d’instructions Gebrauchsanweisung Manuale d’istruzioni Manual de instruções

УЯ О ЭУАА

Page 2

MANUAL DE INSTRUCCIONES

Advertencia para la seguridad de personas y cosas

Esta simbología junto con las palabras “peligro” y “atención” indican la posibilidad de peligro como consecuencia de no respetar las prescripciones correspondientes.

PELIGRO

La no advertencia de esta prescripción

riesgo de

comporta un riesgo de electrocución.

electrocución

PELIGRO

La no advertencia de esta prescripción omporta un riesgo de daño a las personas o cosas.

ATENCIÓN

La no advertencia de esta prescripción comporta un riesgo de daños a la bomba o a la instalación.

1. GENERALIDADES

Las instrucciones que facilitamos tienen por objeto la correcta instalación y óptimo rendimiento de nuestras bombas. Son bombas centrífugas monocelulares con elementos de filtración incorporados, especialmente diseñadas para obtener el prefiltado y la recirculación del agua en las piscinas. Están concebidas para trabajar con aguas límpias y de temperatura máxima de 35

C. Los materiales utilizados son de máxima calidad, sometidos a estrictos controles y verificados con rigurosidad extrema. El adecuado seguimiento de las instrucciones de instalación y uso, así como de los esquemas de conexión eléctricos evitará las sobrecargas en el motor y las consecuencias de todo tipo que pudieran derivarse acerca de las cuales declinamos cualquier responsabilidad.

Si la bomba no está fijada, no debe ser utilizada si hay personas en la piscina.

2. INSTALACIÓN

La instalación de nuestras electrobombas sólo está permitida en piscinas o estanques que cumplan las normas DIN VDE 0100 parte 702-1.82. En supuestos dudosos rogamos consulten a su especialista. La bomba se colocará lo más cerca posible del nivel del agua, en posición horizontal, a fin de obtener el mínimo recorrido de aspiración y la reducción de las pérdidas de carga. Se recomienda no instalar la bomba a más de 3 mts. de altura geométrica del nivel del agua. La bomba debe ir fijada sobre una base sólida, con tornillos de diámetro 6 o 8 mm, a través de los agujeros dispuestos en el propio pie. Se procurará que esté a salvo de posibles inundaciones y reciba una ventilación de carácter seco.

3. MONTAJE DE TUBERÍAS

Las tuberías de aspiración e impulsión poseerán soportes independientes de los de la bomba. La tapa del filtro lleva incorporada la toma aspiración de la bomba, por lo que la tubería debe ser flexible para poder ser desmontada fácilmente. El sistema de fijación se hace mediante un rácor manguera. Es imprescindible que la manguera sea anillada (especial para aspiraciones), y hay que asegurarse de que la abrazadera cierre herméticamente para evitar que la bomba aspire aire. La bomba se sirve con un o dos rácors manguera dos piezas, opcionalmente se puede suministrar con un o dos rácors dos piezas para ser encolado.

La tubería de aspiración se estructurará con una ligera inclinación evitando asimismo la formación de sifones.

4. CONEXIÓN ELÉCTRICA

En instalaciones fijas, prever la posibilidad de interrumpir la alimentación eléctrica de la bomba. La instalación eléctrica deberá disponer de un sistema de separación múltiple con apertura de contactos de al menos 3 mm. La protección del sistema se basará en un interruptor diferencial (l fn = 30 mA.). Si tiene que funcionar al aire libre, el cable de alimentación debe corresponder a la norma CEE (2) o bien al tipo H07 RN-F según VDE 0250. Los motores monofásicos llevan protección térmica incorporada. En el caso de los trifásicos, el usuario debe proveer a la misma según las normas de instalación vigentes. Los esquemas de la fig. (1) faciltan una correcta conexión eléctrica.

5. CONTROLES PREVIOS A LA PUESTA EN MARCHA INICIAL

Efectuadas las conexiones que se definen en el apartado anterior, desenrosque la pertinente tapa del filtro y llene de agua el prefiltro de la bomba hasta el nivel inferior del tubo de aspiración. Compruebe que el eje de la bomba gire libremente. Compruebe que la tensión y frecuencia de la red se corresponden con las determinadas en la placa de características de la bomba. Vuelva a colocar la tapa del prefiltro en su emplazamiento y enrósquela a conveniencia. Compruebe que el sentido de giro del motor coincida con el indicado en la tapa del ventilador. En los motores trifásicos, si el sentido de giro es incorrecto invierta dos fases de alimentación en el cuadro de protección. Si el motor no arranca procure descubrir la anomalía a través de la relación de averías más habituales y sus posibles resoluciones que facilitamos en páginas posteriores. NO HAGA FUNCIONAR NUNCA LA BOMBA EN SECO.

6. PUESTAEN MARCHA

Abra todas las válvulas de compuerta y dé tensión al motor. Aguarde un tiempo razonable a que se efectúe el autocebado de la tubería. Compruebe la corriente absorbida y ajuste adecuadamente el relé térmico.

7. MANTENIMIENTO

Nuestras bombas no necesitan de ningún mantenimiento específico. Se recomienda sin embargo limpiar periódicamente el filtro de la bomba, vaciar el cuerpo bomba durante los períodos de bajas temperaturas a través del tapón de purga. Si la inactividad persistiera es aconsejable vaciar de agua la bomba, limpiarla y colocar de nuevo la tapa filtro con vaselina en la junta de goma, asegurándose de que el local donde va a estar almacenada permanecerá seco y ventilado. En caso de avería, el usuario no debe manipular la bomba. Contacte con un servicio técnico autorizado. Llegado el momento de desechar la bomba, ésta no contiene ningún material tóxico ni contaminante. Los componentes principales están debidamente identificados para poder proceder a un desguace selectivo.

Page 3

INSTRUCTION MANUAL

Safety precautions

This symbol together with one of the following words “Danger” or “Warning” indicates the risk level deriving from failure to observe the prescribed safety precautions:

DANGER Warns that failure to observe the precau- risk of tions involves a risk of electric shock.

electric shock

DANGER Warns that failure to observe the precau-

tions involves a risk of damage to persons and/or things.

WARNING Warns that failure to observe the precau-

tions involves the risk of damaging the pump and/or the plant.

1. GENERAL

The purpose of these instructions is to ensure the correct installation and best performance of our pumps.

These are single cell centrifugal pumps with built-in filter elements, especially designed for prefiltering and recirculation of water in swimming pools.

They are designed to operate with clean water at a maximum temperature of 35

All materials used are of top quality; they are subjected to strict controls and verified to extremely demanding standards.

Correct compliance wit the installation and operation instructions, and with the electrical connection diagrams, will prevent motor overloads and the consequences of all types that could otherwise result, consequences for which we decline all responsability.

If the pump is not fixed, do not operate if there are people in the swimming pool.

2. INSTALLATION

The installation of our electric pumps is only permitted in swimming pools or ponds that meet DIN standards VDE 0100 part 702/11.82. In case of doubt, inquire with an expert.

The pump should be installed as near as possible to water level, in horizontal position, in order to obtain a minimum suction path and reduce head losses.

It is not advisable to install the pump at more than 3 m geometrical height from water level.

Independently of the geometrical height and the power of the model chosen, self-priming times may be up to 10 min.

The pump must be fixed on a firm base, with screws of 6 or 8 mm diameter, through the prepared holes in the foot.

The pump should be protected from possible flooding and receive dry ventilation.

3. PIPEWORK ASSEMBLY

Suction and discharge pipework must have supports independent of the pump.

The suction hose tail is built into the filter cover assembly, for this reason the suction pipe must be flexible to enable easy removal of the cover.

The suction hose connection should be made using a good quality hose clip, ensuring that an air tight seal is made (This is important to avoid the pump sucking in air).

The pump is supplied with one or two two-part-hose-tail union. Optionally it can be supplied with one or two two-part union for solvent gluing.

Suction pipe should be installed with a slight incline to avoid air locks.

4. ELECTRICAL CONNECTION

On fixed installations, know in advance how to isolate the electrical charge to the pump.

The electrical installation should have a multiple separation system with contact opening of at least 3 mm.

The protection of the system will be based on a differential switch (l fn = 30 mA). If outdoor operation is foreseen, the power supply cord should meet EEC standards (2) or be of type H07 RN-F as per VDE 0250.

Single-phase motors will be equipped with built-in thermal protection. In the case of three-phase motors, the user should provide thermal protection complying with the installation rules in force.

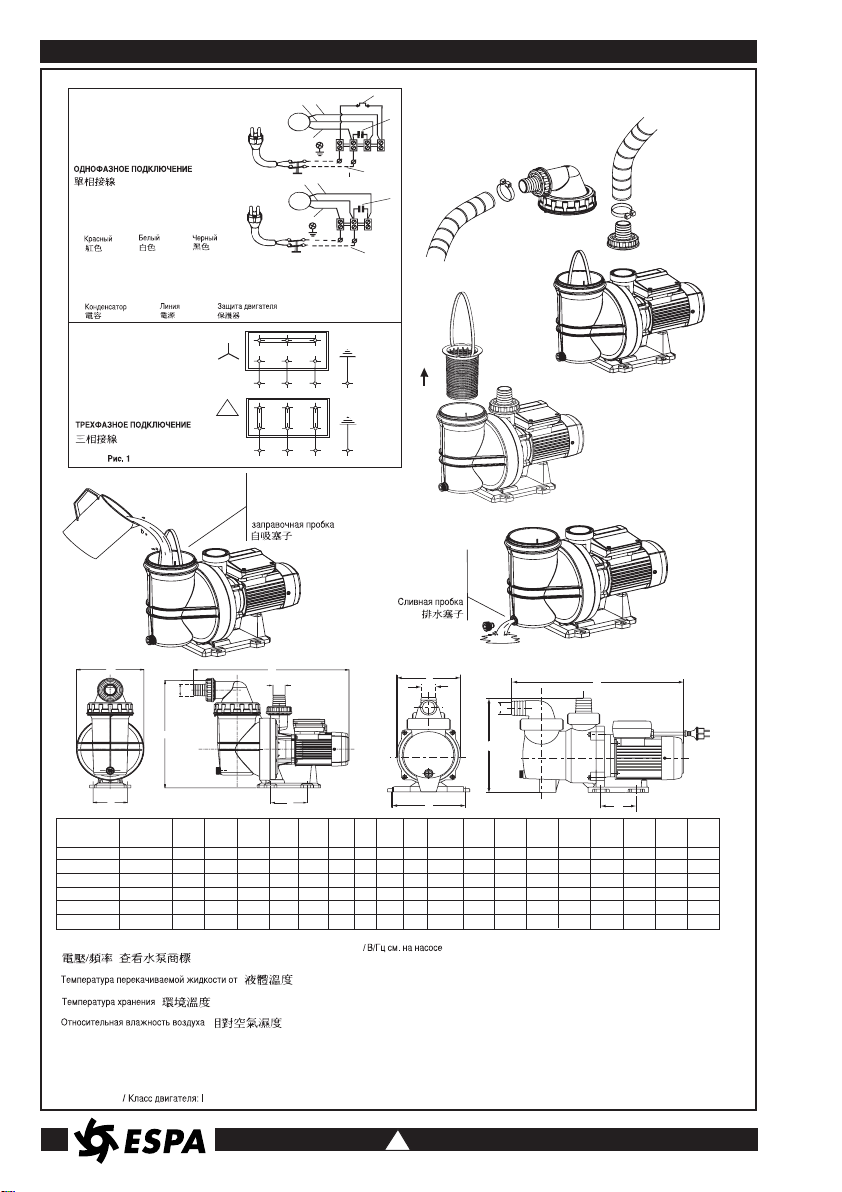

The diagrams in Fig. (1) will allow correct electrical connection.

5. VERIFICATIONS PRIOR TO INITIALSTART-UP

After making the connections defined in the preceeding section, unscrew the filter cover and fill the pump prefilter with water to the bottom level of the suction line.

Verify that the pump shaft turns freely. Verify that the mains voltage and frequency match those spe-

cified on the nameplate of the pump. Set the prefilter cover back in place and screw it to a suitable

tightness. Check that the turning direction of the motor matches that spe-

cified on the fan cover. In three-phase motors, if the turning direction is incorrect, reverse two supply phases on the protection panel.

If the motor does not start, try to determine the cause of the irregularity by consulting the list of common faults and their possible solutions, provided in this manual.

NEVER RUN THE PUMP DRY.

6. STARTING

Open all the gate valves and put the motor under voltage. Wait a reasonable time to allow self-priming.

Verify the breakaway current and suitable adjust the thermal relay.

7. MAINTENANCE

Our pumps do not require any specific maintenance. It is advisable, however, to periodically clean the pump filter and to empty the pump housing in low-temperature periods through the blowoff plug. If the pump is to remain idle, it is advisable to empty and clean it, and then reinstall the filter cover with petroleum jelly on the rubber gasket, taking measures to ensure that the place where the pump is to be stored will remain dry and ventilated.

In the event of breakdown, the user must in no event handle the pump, but must contact an authorised technical service.

When the time comes to dispose of the pump, it contains no toxic or contaminating materials. The principal components are duly identified for selective breaking.

Page 4

Avertissements pour la sécurité des personnes et des choses

Le symbole associè à l’un des mots: “Danger” et “Avertissement” indique la possibilité de danger dérivant du non respect de la prescription correspondante, suivant les spécifications suivantes:

DANGER Avertit que la non observation de la pres- tension cription comporte un risque de choc dangereuse électrique.

DANGER Avertit que la non observation de la pres-

cription comporte un risque de lésion ou dommage aux personnes et/ou aux choses.

AVERTISSEMENT

Avertit que la non observation de la prescription comporte un risque de dommage à la pompe et/ou à l’installation.

1. GÉNERÁLITÉS

Les instructions procurées ont pour but l’installation correcte et le rendement optimum de nos pompes. Ce sont des pompes centrifuges monocellulaires munies d’éléments de filtrage incorporés, spécialement conçus pour l’obtention du pré-filtrage et la recirculation de l’eau des piscines. Elles sont conçues pour travailler avec des eaux propres et à une température de 35

C. Les matériaux utilisés sont de tout premier choix, les contrôles auxquels ils sont soumis étant stricts et les vérifications extrêmement rigoureuses. Le respect des instructions d’installation et d’utilisation ainsi que des schémas des connexions électriques évitera les surcharges au moteur et les suites de n’importe quelle nature qui pourraient en découler, au sujet desquelles nous nous dégageons de toute responsabilité quelle qu’en soit la cause.

Si la pompe n’est pas fixée, elle ne doit pas être utilisée s’il y a des personnes dans la piscine.

2. INSTALLATION

L’installation de nos électropompes n’est autorisée que dans les piscines ou les bassins respectant les normes DIN VDE 0100, partie 702/11.82. Dans les hypothèses douteuses nous vous prions de consulter votre spécialiste. La pompe sera fixée le plus près possible du niveau de l’eau, en position horizontale, afin d’obtenir le parcours d’aspiration minimum et de réduire les pertes de charge. Il est conseillé de ne pas installer la pompe à une hauteur géométrique dépassant 3 mètres par rapport au niveau de l’eau. Indépendamment de la hauteur géométrique et de la puissance du modèle choisi, les temps d’auto-amorçage peuvent atteindre jusqu’à 10 minutes. La pompe doit être fixée sur une base solide, avec des vis (diamètre 6 ou 8 mm) au travers de trous du pied de la pompe. On veillera à ce que la pompe soit à l’abri d’eventuelles inondations et qu’elle ait une aération puissante de nature sèche.

3. MONTAGE DES TUYAUX

Les tuyaux d’aspiration et impulsion auront des supports indépendants de ceux de la pompe. La prise d’aspiration se trouve incorporée sur le couvercle du filtre, afin que la tuyauterie soit flexible et démontable facilement. Le système de fixation est réalisé grâce a un raccord flexible. Il est indispensable que le flexible soit cannelé (spécial aspiration), et s’assurer que le collier serre hermétiquement pour que la pompe n’aspire pas d’air.

La pompe se fait avec un ou deux raccords flexible de deux pièces, en option elle peut être fournie avec un ou deux raccords de deux pièces à coller. La tuyauterie d’aspiration sera disposée avec une certaine inclinaison, afin d’éviter la formation de syphons.

4. BRANCHEMENT ÉLECTRIQUE

Dans les installations fixes, prévoir un interrupter “marchearrêt” d’alimentation électrique de la pompe. L’installation électrique devra être munie d’un système de séparation multiple avec ouverture des contacts d’au moins 3 mm. La protection du système ser a fondée sur un interrupteur différentiel (l fn = 30 mA). Si la pompe doit fonctionner en plein air, le fil d’alimentation doit se conformer à la norme CEE (2) ou bien au type H07 RN-F selon VDE 0250. Les moteurs monophasés sont dotés d’une protection thermique incorporée. Dans le cas des triphasés, l’utilisateur doit se charger de cette protection suivant les normes d’installation en vigueur. Les schémas de la fig. (1) facilitent un branchement électrique correct.

5. CONTRÔLES PRÉALABLES À LA MISE EN MARCHE DU DÉPART

Dès que les connexions définies dans le point précédent seront faites, dévissez le couvercle du pré-filtre qui convient et remplissez d’eau le pré-filtre de la pompe jusqu’à ce que le niveau inférieur du tuyau d’aspiration sera atteint. Vérifiez si l’arbre de la pompe tourne librement. Vérifiez si la tension et la fréquence du réseau correspondent bien à celles indiquées sur la plaque signalétique de la pompe. Replacez le couvercle du préfiltre à sa place et vissez-le à souhait. Vérifiez si le sens de rotation du moteur coïncide avec celui indiqué sur le couvercle du ventilateur. Dans les moteurs triphasés, si les sens de rotation n’est pas correct, inversez deux phases d’alimentation dans le tableau de protection. Si le moteur ne démarre pas, essayez d’en déceler la défaillance à travers le répertoire des pannes les plus courantes et leurs éventuelles solutions, fournies dans les pages qui suivent. NE FAITES JAMAIS FONCTIONNER LAPOMPE ASEC.

6. MISE EN MARCHE

Ouvrez toutes les vannes et mettez le moteur en marche. Attendez pendant un temps raisonnable afin de permettre à l’autoamorçage de sefaire. Vérifiez le courant absorbé et réglez le relais thermique convenablement.

7. ENTRETIEN

Nos pompes n’ont besoin d’aucun entretien spécifique. Il est conseillé toutefois d’en nettoyer périodiquement le filtre, et d’en vider le corps pendant les périodes des basses températures à travers le bouchon de vidange. Si l’inactivité demeurait, il est conseillé de vider l’eau de la pompe, la nettoyer et reposer le couvercle-filtre en imprégnant de vaseline au préalable le joint en caoutchouc en s’assurant que le local où elle va être stockée sera sec et aére. En cas de panne, l’usager ne doit pas manipuler la pompe. Contactez un service technique agréé. Lorsque le moment est venu de se défaire de la pompe, celle-ci ne contient aucun matériaux toxique ni polluant. Les composants principaux sont dûment identifiés pour pouvoir procéder à un ferraillage sélectif.

MANUEL D’INSTRUCTIONS

Page 5

GEBRAUCHSANWEISUNG

Sicherheitshinweise für personen und sachen

Dieses Symbol gibt zusammen mit den Schriftzügen “Achtung” und “Vorsicht die Wahrscheinlichkeit eines Risikos an, das auf die Nichbeachtung der Vorschriften zurückgeht. Die Schriftzüge sind wie folgt in den Vorschriften zu verstehen:

GEFAHR

Macht darauf aufmerksam, daß Nichbeachtung

gefaerliche

der Vorschriften das Risiko eines elektrischen

spannung

Schadens nach sich ziehen kann.

GEFAHR

Macht darauf aufmerksam, daß Nichtbeachtung der Vorschriften das Risiko eines Schadens an Personen und/oder Sachen nach sich ziehen kann.

VORSICHT

Macht darauf aufmerksam, daß die Nichtbeachtung der Vorschriften das Risikos eines Schadens an Pumpe und/oder Anlage nach sich zieht kann.

1. ALLGEMEINES

Unsere Anleitungen haben die korrekte Montage und eine optimale Leistung der von uns hergestellten Pumpen zum Ziel. Unsere einstufigen Kreiselpumpen mit angebauter Filtervorrichtung wurden speziell für das Vorfiltrieren und Umwälzen des Schwimmbadwassers entwickelt und hergestellt. Das umzuwälzende Wasser darf eine Temperatur von 35 Grad C nicht überschreiten. Das von uns verwendete Material höchster Qualität unterliegt einer strengen Kontrolle und wird unter extremen Bedingungen getestet. Bei entsprechender Beachtung unserer Montage und Bedienungsanleitung sowie der elektrischen Schaltschemen werden eine Überlastung des Motors sowie alle daraus entstehenden Folgeschäden vermieden, für die wir keinerlei Haftung übernehmen können.

Ist die Pumpe nicht befestigt, darf sie nicht benutigt werden

solange sich Personen im Schiwimmbecken befinden.

2. MONTAGE

Der Einsatz unserer Schwimmbadpumpen ist nur bei Schwimmbecken und Teichen zulässig, die die DIN VDENorm 0100, Teil 702/11.82 erfüllen. Im Zweifelsfalle wenden Sie sich bitte an Ihren Fachhändler. Um den Saugweg so kurz wie möglich zu halten und Füllverluste weitgehend zu vermeiden, ist die Pumpe horizontal und möglichst auf Höhe des Wasserspiegels zu montieren. Auf keinen Fall sollte die Pumpe mehr als 3 Meter über dem Wasserspiegel montiert werden. Unabhängig von der geometrischen Höhe und der Leistung des eingesetzten Modells kann die Selbstansaugphase bis zu 10 Minuten dauern. Zur Vermeidung unerwünschter und unnötiger Nebengeräusche und Schallübertragungen sowie Erschütterungen. Muss die Pumpe auf eine feste Grundlage, mittels Schrauben von 6 oder 8 mm Durchmesser und den dafür ein Pumpenfuss vorgesehenen Locher, befestigt werden. Stellen Sie sicher, dass die Pumpe überschwemmungssicher aufgestellt und ausreichend mit trockener Luft gekühlt wird.

3. SCHLAUCHANSCHLÜBE

Saug- und Druckanschlüße sind abnehmbar von der Pumpe angebracht. Der Sauganschluß ist im Filterdeckel integriert. Deshalb muß der Saugschlauch flexibel und leicht lösbar angebracht werden. Damit er nicht zusammengedrückt werden kann, muß er eine Einlage haben (Spiralsaugschlauch). Der Anschluß mit einer Schelle muß absolut dicht sein, damit keine Luft angesaugt werden kann. Der Druckanschluss wird mit einer oder zwei Zwei-TeilVerschraubungen gemacht; man kann auch ein oder zwei Zwei-TeilVerschraubungen nach Wahl bestellen.

Die Saugleitung soll mit Gefälle montiert werden, um Lufteinschlüße zu verhindern.

4. NETZANSCHLUSS

Bei einer fest installierten Pumpe, ist die Möglichkeit, die Pumpe von Stromnetz zu trennen, zu gewährleisten. Die elektrische Anlage muss mit einem VielfachSchaltersystem mit einem Kontaktabstand von mindestens 3 mm allpolig ausgerüstet sein. Das System wird durch einen Differentialschalter gesichert (1 FN=30 mA). Das Netzkabel der Pumpe muss mindestens H 07 RN-F nach DIN VDE 0250 entsprechen und mit Kabelschuhen versehen sein. Das Anschliessen der Pumpe hat durch einen Elektrofachmann zu erfolgen. Die Einphasenmotoren (Wechselstrom) verfügen über einen eingebauten Thermoschutzschalter. Bei Drehstrommotoren trägt der Benutzer für den entsprechenden Motorschutz Sorge, und zwar unter Beachtung der entsprechenden Richtlinien. Der Einstellwert des Motorschutzschalters bei Drehstrommotoren muss den Angaben auf dem Typenschild entsprechen. Die Zeichnungen zu Fig. 1 erleichtern einen korrekten Netzanschluss.

5. KONTROLLE VOR DER ERSTEN INBETRIEBNAHME

Schrauben Sie nach Herstellung der im vorangegangenen Abschnitt aufgeführten Anschlüsse den Vorfilterdeckel ab und füllen den Vorfilter der Pumpe bis zum unteren Flüssigkeitsstand (Saugseite) mit Wasser. Achten Sie auf ein freies Drehen der Pumpenwelle. Stellen Sie siches dass Spannung und Frequenz von Stromnetz und von Pumpe übereinstimmen (Typenschild). Setzen Sie den Deckel wieder auf den Vorfilter und schrauben Sie ihn entsprechend fest. Überprüfen Sie, ob die Drehrichtung des Motors mit der auf dem Ventilatordeckel angegebenen Richtung übereinstimmt. Ist dies nicht der Fall, müssen bei Drehstrommotoren zwei Phasen des Netzkabels an der Sicherungstafel umgekehrt werden. Sollte der Motor nicht anspringen, versuchen Sie anhand der auf den nachfolgenden Seiten wiedergegebenen Liste der möglichen Defekte, die entsprechenden Ursache herauszufinden, um die Störung zu beheben. SETZEN SIE DIE PUMPE NIEMALS TROCKEN IN BETRIEB.

6. INBETRIEBNAHME

Öffnen Sie alle Schieberventile und setzen Sie die Pumpe in Betrieb. Warten Sie eine gewisse Zeit, bis die Selbstansaugphase abgeschlossen und die Pumpe voll leistungsfähig ist.

7. WARTUNG

Unsere Pumpen bedürfen keiner besonderen Wartung. Wir empfehlen jedoch eine regelmässige Reinigung des Filterkorbes im Vorfilter, sowie eine über die Ablassöffnung vorzunehmende Entleerung des Pumpengehäuses in der kalten Jahreszeit. BEI JEGLICHEN WARTUNGSARBEITEN IST DIE PUMPE VOM ELEKTRISCHEN NETZ ALLPOLIG ZU TRENNEN.

8. EMPFEHLUNG

Sollte die Anlage für längere Zeit nicht benutzt werden, ist eine vollständige Entleerung und eine Reinigung der Pumpe dringend zu empfehlen. Die Dichtung des Vorfilterdeckels is mit Vaseline einzufetten und Deckel und Dichtung leicht aufzuschrauben. Die Pumpe soll vollständig entleert, trocken und gut gelüftet gelagert werden. Bei Störungen ist unserer Vertrags-Kundendienst zu Rate zu ziehen. Eigenmächtige Eingriffen führen zum Erlöschen der Garantie. Alle Teile der Pumpen können am Ende der Lebensdauer der normalen Verwertung zugeführt werden.

Page 6

MANUALE D’ISTRUZIONI

Avvertimenti per la sicurezza delle persone e delle cose

Questa simbologia assieme alle relative diciture: “Pericolo” e “Avvertenza” indicano la potenzialità del rischio derivante dal mancato rispetto della prescrizione alla quale sono stati abbinati, come sotto specificato:

PERICOLO Avverte che la mancata osservanza della rischio di scosse

prescrizione comporta un rischio di

elettriche scosse elettriche. PERICOLO Avverte che la mancata osservanza della

prescrizione comporta un rischio di danno alle persone e/o alle cose.

AVVERTENZA

Avverte che la mancata osservanza della prescrizione comporta un rischio di danno alla pompa o al l’impianto.

1. GENERALITÀ

Le istruzioni da noi fornite hanno come fine la corretta installazione ed il rendimento ottimale delle nostre pompe. Sono pompe centrifughe, monocellulari con elementi di filtraggio incorporati, appositamente progettate per ottenere il prefiltraggio e la ricircolazione dell’acqua nelle piscine. Sono concepite per lavorare con acqua pulita ad una temperatura massima di 35

C. I materiali utilizzati sono della massima qualità, sottoposti a stretti controlli e verificati con stremo rigore. L’attenersi scrupolosamente alle istruzioni d’installazione ed uso, ed agli schemi dei collegamenti elettrici eviterà i sovraccarichi del motore e le conseguenze di ogni tipo che ne potrebbero derivare e rispetto alle quali decliniamo qualsiasi responsabilità.

Se la pompa non è fissata, non debe essere utilizzata se ci sono persone nella vasca.

2. INSTALLAZIONE

L’installazione delle nostre elettropompe è permessa solo in piscine o laghetti che siano conformi alle norme DIN VDE 0100 parte 702/11.82. Nei casi dubbi. Vi preghiamo di consultare il Vs. specialista. La pompa dovrà essere collocata il più vicino possibile al livello dell’acqua, in posizione orizzontale, per ottenere il minor percorso d’aspirazione e la riduzione delle perdite di carico. Si raccomanda di non installare la pompa ad oltre 3 metri d’altezza geometrica dal livello dell’acqua. Indipendentemente dall’altezza geometrica e dalla potenza del modello prescelto, i tempti d’avviamento possono giungere fino a 10 minuti. La pompa debe essere fissata su base solida, con viti da 6 o 8 mm di diametro nelle apposite gole di fissagio del piede. Si cercherà di fare in modo che stia al riparo da possibili inondazione e che riceva una potente ventilazione di tipo secco.

3. MONTAGGIO DELLE TUBAZIONI

Le tubazioni di aspirazione e di mandata dovranno avere dei supporti indipendenti da quelli della pompa. Il coperchio del filtro incorpora la presa d’aria della pompa, per cui la tubazione deve essere flessibile in modo da poter essere facilmente smontata. Il fissaggio avviene mediante un raccordo per tubo. É indispensabile che il tubo sia ad anelli (speciale per aspirazione) e ci si deve accertare che la ghiera sia a tenuta per evitare che la pompa aspiri aria. La pompa è dotata di un o due raccordi per tubo in due pezzi e, a richiesta, è disponibile con un o due raccordi in due pezzi da incollare. La tubazione d’aspirazione dovrà avere una leggera inclinazione e si dovrà evitare la formazione di sifoni.

4. CONNESSIONE ELETTRICA

Nelle installazioni fisse, prevedere la possibilità di interrompere l’alimentazione elettrica della pompa. L’impianto elettrico dovrà disporre di un sistema a separazione multipla con apertura dei contatti di almeno 3 mm. La protezione del sistema si baserà su un interruttore differenziale (l fn=30 mA). Se deve funzionare all’aria aperta, il cavo d’alimentazione deve corrispondere alla norma CEE (2) oppure al tipo H07 RN-F in base al VDE 0250. I motori monofasici hanno una protezione termica incorporata. Nel caso dei trifasici, è l’utente che vi deve provvedere in base alle norme d’installazione vigenti. Gli schemi della figura (1) agevolano una corretta connessione elettrica.

5. CONTROLLI PREVI ALLA MESSA IN FUNZIONE INIZIALE

Realizzati i collegamenti descritti nel punto precedente, svitare il pertinente coperchio del filtro e riempire d’acqua il prefiltro della pompa fino al livello inferiore del tubo d’aspirazione. Verificare che l’asse della pompa giri liberamente. Verificare che la tensione e la frequenza della rete corrispondano a quelle indicate nella piastrina delle caratteristiche della pompa. Rimettere il coperchio del prefiltro nella sua sede ed avvitarvelo convenientemente. Controllare che il senso di rotazione del motore coincida con quello indicato sul coperchio del ventilatore. Nei motori trifasici, se il senso di rotazione non è quello corretto, si devono invertire due fasi d’alimentazione nel quadro di protezione. Se il motore non si avvia, cercare di scoprire l’anomalia avvalendosi dell’elenco delle avarie più comuni e delle loro possisibili soluzioni, che si trova nelle pagine seguenti. NON FAR MAI FUNZIONARE LAPOMPA A SECCO.

6. MESSA IN FUNZIONAMENTO

Aprire tutte le valvole a saracinesca e dare tensione al motore. Aspettare un periodo ragionevole di tempo affinché si realizzi l’avviamento automatico. Controllare la corrente assorbita e regolare adeguatamente il relè termico.

7. MANUTENZIONE

Le nostre pompe non hanno bisogno di nessuna manutenzione specifica. Tuttavia si raccomanda di pulire periodicamente il filtro della pompa e di vuotare il corpo della pompa attraverso il tappo di spurgo durante i periodi di basse temperature. In caso d’inattività prolungata, è consigliabile svuotare dall’acqua la pompa, pulirla e collocare nuovamente il coperchio filtro dopo aver spalmato con vasellina la guarnizione di gomma assicurandosi che il locale in cui deve essere riposta rimanga secco e ventilato. In caso di guasti l’utente non dovrà compiere alcun intervento sulla pompa. Rivolgersi a un servizio autorizzato di assistenza tecnica. Quando serà necessario mettere fuori servizio la pompa, tenere presente che la stessa non contiene alcun materiale tossico o inquinante. I componenti principali sono opportunamente identificati per consentirne lo smaltimento differenziato.

Page 7

MANUAL DE INSTRUÇÕES

Advertência para a segurança de pessoas e coisas

Esta simbologia junto das palavras “Perigo” e “Atenção”, indicam a possibilidade de perigo em consequência do desrespeito pelas prescrições correspondentes.

PERIGO Ainadvertência desta prescrição com- de porta perigo de electrocussão.

electrocussão

PERIGO A inadvertência desta prescrição com-

porta riscos humanos e materiais.

ATENÇÃO A inadvertência desta prescrição com-

porta o perigo de danos à bomba ou na instalação.

1. GENERALIDADES

As instruções que fornecemos têm por objectivo a correcta instalação e o rendimento óptimo das nossas bombas. São bombas centrífugas monocelulares com elementos de filtragem incorporados, especialmente concebidas para obter a pre-filtragem e a recirculação da água nas piscinas. Estao concebidas para trabalhar com águas limpias a uma temperatura máxima de 35

C. Os materiais utilizados são da máxima qualidade, submetidos a rigorosos controlos e verificados com extremo rigor. Seguir adequadamente as instruções de instalação e uso, assim como os esquemas de instalação eléctrica evitará sobrecargas no motor e os problemas que daí possam decorer e dos quais declinamos toda a responsabilidade.

Se a bomba não estiver fixa, não debe ser utilizada no caso

de haver pessoas na piscina.

2. INSTALAÇÃO

Ainstalação das nossas electrobombas só está permitida em piscinas ou tanques que cumpram as normas DIN VDE 0100 parte 702/11.82. Em casos duvidosos solicitamos consultem um especialista. A bomba colocar-se-á o mais perto possível do nível da água, em posição horizontal, a fim de obter o mínimo percurso de aspiração e a redução das perdas de carga. Recomenda-se não instalar a bomba a mais de 3 m de altura do nível da água. Independentemente da altura e da potência do modelo escolhido, os tempos de auto-cevadura podem chegar a durar 10 minutos. A bomba debe ser fixada sobre uma base sólida, com parafusos de diámetro 6 ou 8 mm através dos orificios existentes no próprio pé. Deverá procurar-se que fique a salvo de inundações e que receba uma forte ventilação de tipo seco.

3. MONTAGEM DAS CALALIZAÇOES

As tubagens de aspiração e compressão deverão possuir suportes independentes da bomba. A tampa do filtro leva incorporada a tomada de aspiração da bomba, pelo que a canalização deve ser flexivel para poder ser desmontada facilmente. O sistema de fixação é feito mediante um racord de mangueira. É imprescindivel que a mangueira seja especial para aspiração (tubo rigido) e é necessário que a abraçadeira feche herméticamente para evitar que a bomba aspire ar.

A bomba é feita com um ou dois racord de mangueira da duas peças opcionalmente poder ser fornecido com um ou dois racord de duas peças para colar. A tubagem de aspiração deve ser instalada com uma ligeira inclinação e evitar a formação de sifões.

4. LIGAÇÃO ELÉCTRICA

Em instalações fixas, deverá prever-se a possibilidade de interrupção de alimentação eléctrica da bomba. A installação eléctrica deverá dispôr de um sistema de separação múltiplo com abertura de contactos de pelo menos 3 mm. A protecção do sistema basear-se-á num interruptor diferencial (l fn=30 mA). Se tiver que funcionar ao ar livre, o cabo de alimentação deve corresponder à norma CEE (2) ou ao tipo H07 RN-F segundo VDE 0250. Os motores monofásicos levam protecção térmica incorporada. No caso dos trifásicos, o utilizador deverá providenciar a mesma de acordo com as normas de instalação vigentes. Os esquemas da fig. (1) mostram uma ligação eléctrica correcta.

5. CONTROLOS A EFECTUAR ANTES DO ARRANQUE INICIAL

Efectuadas as ligações que se definem na secção anterior, desenrosque a tampa devida do filtro e encha de água o prefiltro da bomba até ao nível inferior do tubo de aspiração. Verifique se o eixo da bomba gira livremente. Verifique se a tensão e a frequência da rede correspondem às inscritas na placa de características da bomba. Volte a colocar a tampa do pre-filtro no seu lugar e enrosquea convenientemente. Verifique se o sentido de rotação do motor coincide com o indicado na tampa do ventilador. Nos motores trifásicos, se o sentido de rotação está incorrecto inverta as duas fases de alimentação no quadro de protecção. Se o motor não arranca procure descobrir a anomalia através da lista de avarias mais habituais e as suas possíveis soluções que indicamos nas páginas seguintes. NUNCA FAÇA FUNCIONAR A BOMBAA SECO.

6. ARRANQUE

Abra todas as válvulas de comporta e dê tensão ao motor. Aguarde um tempo razoável para que se efectue a autocevadura. Verifique a corrente absorvida e ajuste o relé térmico de forma adequada.

7. MANUTENÇÃO

As nossas bombas não necessitam nenhuma manutenção especial. Contudo, recomenda-se limpar periodicamente o filtro da bomba, esvaziar o corpo da bomba durante os períodos de temperaturas baixas através da tampa de purga. Se a inactividade for duradoura é aconselhável esvaziar de água a bomba, limpá-la e colocar de novo a tampa filtro com vaselina na junta de borracha, ceritficando-se que o local onde a bomba vai ficar armazenada permanecerá seco e ventilado. Em caso de avaria, o utilizador não debe utilizar a bomba. Debe-se contactar com um serviço técnico autorizado. Ao retirar a bomba de serviço, esta não contém nenhum material tóxico nem contaminante. Os componentes principais estão devidamente identificados de modo a se realizar uma deposição selectiva.

Page 8

ехника безопасности

анные символы со словами “Опасно” или “нимание” показывают степень риска при несоблюдении мер предосторожности:

ОАО озможность поражения электоротоком

при несоблюдении мер предосторожности.

ОАО озможность поражения людей и/или

повреждения предметов.

А озможность повреждения насоса

и/или оборудования

1. Основные сведения

ожалуйста, изучите инструкцию в целях лучшего использования насоса и его безопасной эксплуатации. NIPER- серия центробежных одноступенчатых насосов со встроенными фильтрующими элементами. азработаны для осуществления предварительной очистки и рециркуляции воды в бассейнах. редназначены для работы с чистой водой при максимальной температуре 35°. асосы выполнены из материалов высокого качества, прошедших тщательный контроль.

сли насос не закреплен должным образом, запрещается его использование в бассейне с купающимися людьми.

2. Установка

Установка наших электронасосов разрешена только в бассейнах или водоемах, которые соответствуют нормам DIN VDE 0100 часть 702-1.82.  случае каких-либо сомнений просим проконсультироваться у вашего специалиста. Установите насос как можно ближе к уровню воды, в горизонтальном положении, в сухом, хорошо проветриваемом месте, безопасном от возможных наводнений и забрызгивания. е рекомендуется ставить насос на высоте, превышающей геометрическую высоту уровня воды более, чем на 3 м. акрепите насос на прочной основе с помощью болтов 6 или 8 мм диметром и отверстий, имеющихся на подошве насоса.

3. Оборудование напорного трубопровода

сасывающий и нагнетательный трубопровод должны иметь индивидуальные кронштейны. рышка фильтра имеет встроенное всасывающее насосное отверстие, поэтому трубопровод должен быть гибким в целях легкой и удобной разборки установки. рисоединение трубопровода осуществляется с помощью фитинга. еобходимо использовать гофрированный шланг (специальный всасывающий шланг). Убедитесь, что хомут герметично затянут во избежание всасывания насосом воздуха. ыпускное отверстие насоса имеет присоединительный патрубок, по выбору пользователя имеется также гладкий патрубок для склеивания.

сасывающий трубопровод должен иметь легкий наклон, таким образом исключается возможность образования сифонов.

4. Электрическое соединение

 зафиксированных установках предусмотреть возможность отключения электропитания насоса. Электрооборудование должно быть с эффективным заземлением и соответствовать национальным правилам. асос должен быть снабжен высокочувствительным дифференциальным выключателем (Iv=30mA). ля работы на открытом воздухе кабель питания должен соответствовать норме  (2) или типу 07 RN-F согласно VDE 0250. Однофазные двигатели имеют встроенную тепловую защиту от перегрузок.  трехфазным электродвигателям потребитель должен установить защиту к насосу согласно соответствующим установленным правилам. ледуйте рис.1 для правильного подключения к электросети.

5. онтрольперед запуском

осле выполнения вышеназванных соединений отвинтите крышку фильтра и наполните водой фильтр предварительной очистки насоса до уровня ниже всасывающей трубы. Убедитесь, что вал электродвигателя вращается свободно. Убедитесь, что частота и напряжение сети соответствуют данным насоса. авинтите крышку фильтра соответствующим образом. роверьте, чтобы обеспечивалось вращение двигателя в соответствии с обозначенным направлением. ри неправильном направлении вращения трехфазных электродвигателей переставьте местами любые две фазы. сли двигатель не включается, обратитесь к писку возможных неисправностей и способов их устранения. АО ОА  О АОАЬ  О!

6. *апуск

Откройте все шлюзовые клапаны и дайте напряжение на двигатель. одождите немного, пока не выполнится автозаливка трубопровода. роверьте потребляемый ток и отрегулируйте тепловое реле.

7. +ранение

анные насосы не нуждаются в специальном уходе при хранении.

екомендуется периодически чистить фильтр насоса, сливать воду из корпуса насоса в период низких температур через отверстие для опорожнения. сли насос не используется длительное время, слейте воду из насоса, очистите его и установите крышку фильтра на место, смазав вазелином резиновое уплотнение. асос рекомендуется хранить в сухом и проветриваемом помещении.  случае повреждения насоса обратитесь в сервисную службу.

УЯ О ЭУАА

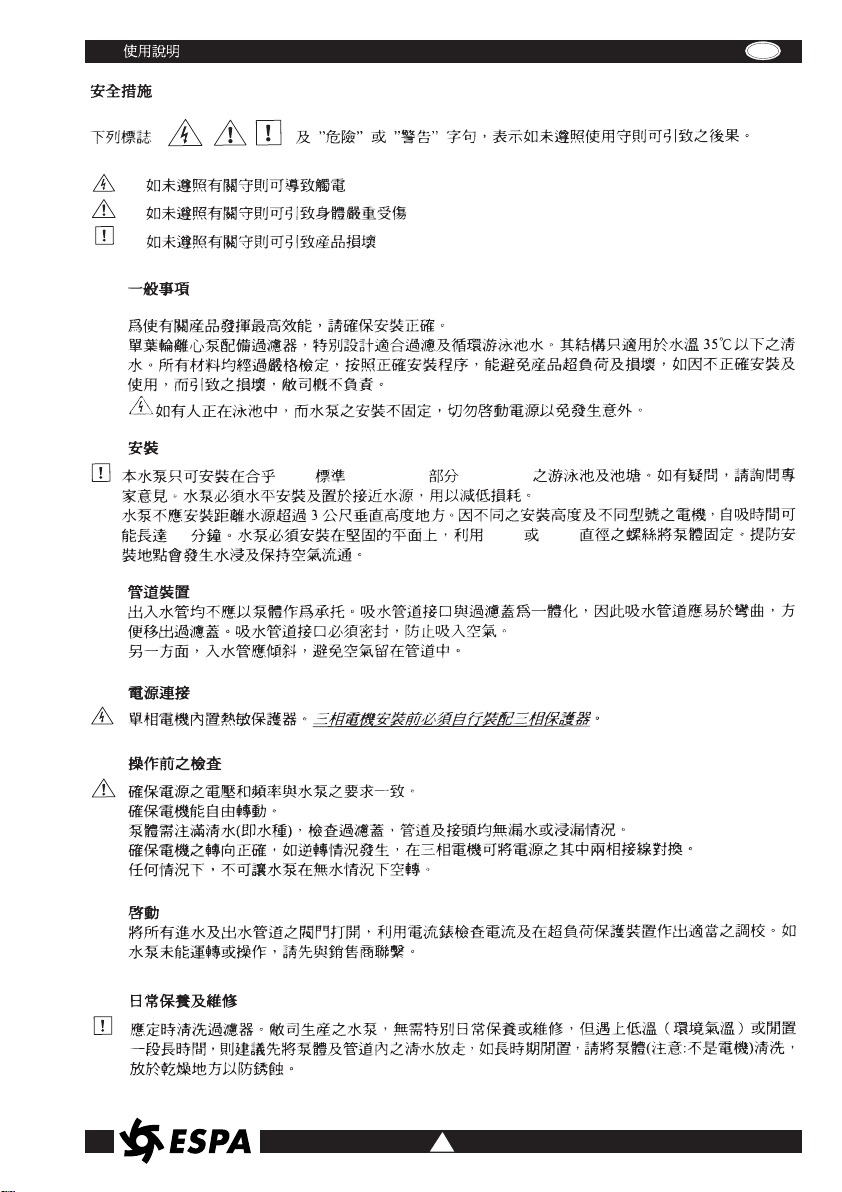

Page 9

DIN

VDE 0100

702/11.82.

6 mm

8 mm

Page 10

(1)

(2)

(1)

(2)

(3)

(4) (5)

x x x

x x x x x x x x x

x x x x x x

(3) (4)

(5)

x x x

Page 11

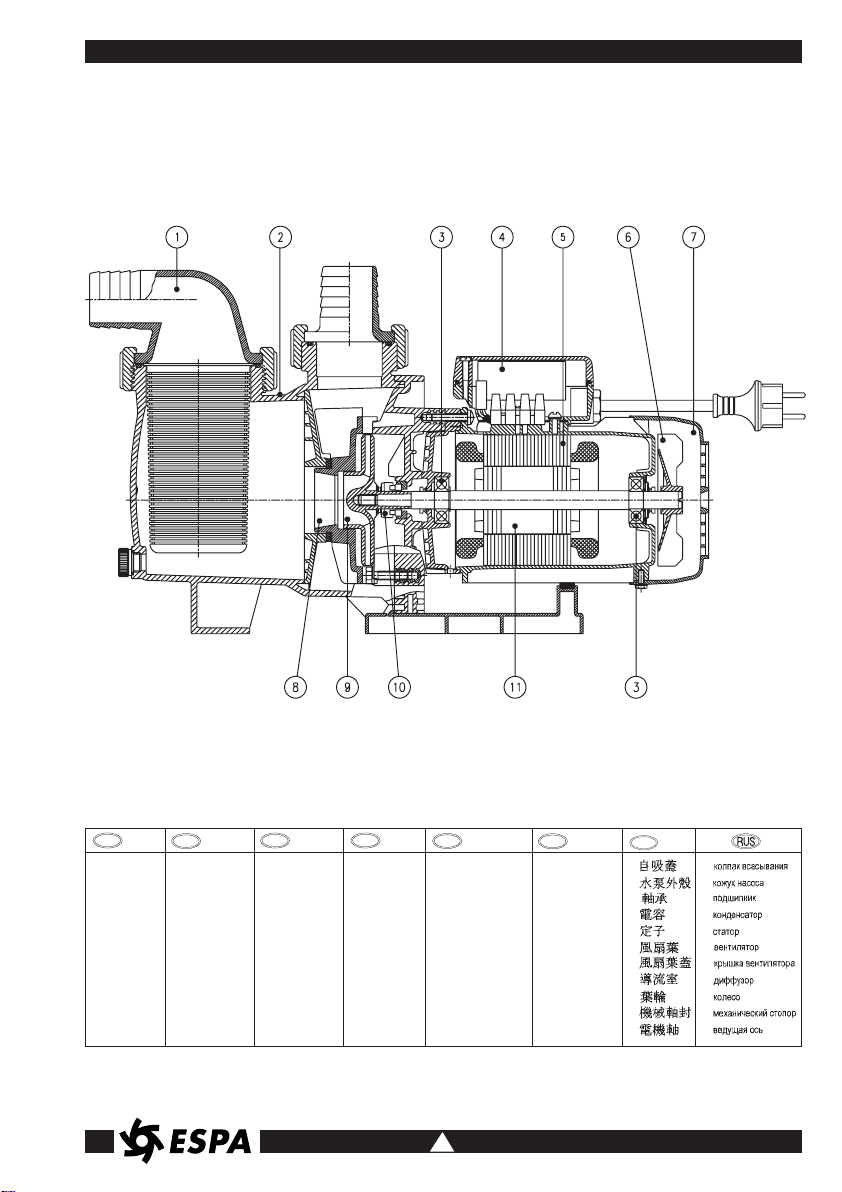

1. Tapa aspiración

2. Cuerpo bomba

3. Rodamiento

4. Condensador

5. Estator

6. Ventilador

7. Tapa ventilador

8. Difusor

9. Rodete

10. Retén mecánico

11. Eje motor

1. Suction cover

2. Pump casing

3. Anti-friction bearing

4. Capacitor

5. Stator

6. Fan

7. Fan hood

8. Diffuser

9. Impeller connector

10. Mechanical seal

11. Motor shaft

1. Fond d’aspiration

2. Corps de pompe

3. Roulement

4. Condensateur

5. Stator

6. Ventilateur

7. Capot de ventilateur

8. Diffuseur

9. Roue

10. Garniture mecanica

11. Arbre de moteur

1. Saugdekel

2. Pumpengehäuse

3. Wälzlager

4. Kondensator

5. Stator

6. Lüfterrad

7. Lüfterhaube

8. Leitrad

9. Laufrad

10. Gleitringdichtung

11. Motorwelle

1. Coperchio, lato aspirante

2. Corpo della pompa

3. Cusinetto a rotolamento

4. Condensatore

5. Estator

6. Ventola

7. Cuffia della ventola

8. Difusor

9. Girante

10. Tenuta meccanica

11. Albero del motore

1. Tapa aspiração

2. Corpo de pompa

3. Rolamento

4. Condensador

5. Stator

6. Ventilador

7. Tampa do ventilador

8. Difusor

9. Impulsor

10. Fecho mecanico

11. Veio de motor

10.

11.

10.

11.

Page 12

ALIMENTACIÓN MONOFÁSICA

230V 50Hz

230 / 400 V Q max. H max. A 1∼ A3∼

C - µFP1IP η (%)LpfLWA (m)LWA (g)

ABCD E F

50 Hz (l/min.) (m) 230V 400V (kW) (mm) (mm) (mm) (mm) (mm) (mm) NIPER1 350M __ 120 9.2 1.4 – 6 0.28 55 35 53 63 65 426 88 253 141 158 40 5 NIPER2 400M __ 150 10 1.5 – 6 0.32 55 41 53 63 65 426 88 253 182 158 40 5 NIPER2 450M __ 185 11.3 2 – 12 0.46 55 42 53 63 65 426 88 253 182 158 40 5.5 NIPER3 450M NIPER3 450 180 12.5 2 1.1 12 0.45 55 35 52 64 65 489.5 115 366.4 108 212.5 40 7.4 NIPER3 650M NIPER3 650 230 13.5 2.9 1.2 12 0.65 55 42 56 68 70 489.5 115 366.4 108 212.5 40 7.7 NIPER3 850M NIPER3 850 290 14 3.8 1.5 12 0.85 55 50 56 68 70 489.5 115 366.4 108 212.5 40 8.4

SINGLE PHASE SUPPLY ALIMENTATION MONOPHASÉE EINPHASENSTROM ALIMENTAZIONE MONOFASICA ALIMENTAÇÃO MONOFASICA

2 - BLANCO

1 - ROJO

WHITE

RED

BLANC

ROUGE

WEISS

ROT

BIANCO

ROSSO

BRANCO

VERMELHO

4 - CONDENSADOR CAPACITOR CONDENSATEUR KONDENSATOR CONDENSATORE CONDENSADOR

ALIMENTACIÓN TRIFÁSICA THREE PHASE SUPPLY ALIMENTATION TRIPHASÉE DREIPHASENSTROM ALIMENTAZIONE TRIFASICA ALIMENTAÇÃO TRIFASICA

5 - LÍNEA LINE TENSION SPANNUNG LINEA LINHA

Fig. 1

3 - NEGRO BLACK NOIR SCHWARZ NERO PRETO

6 - PROTECTOR TÉRMICO MOTOR RELAY PROTECTEUR MOTEUR MOTORSCHUTZ PROTETTORE DEL MOTORE MOTO PROTECTOR

ZXY

UVW

TAPÓN DE CEBADO PRIMING PLUG BOUCHON DE REMPLISSAGE EINFÜLLSTOPFEN TAPPO DI RIEMPIMENTO TAMPÃO DE FERRAGEM

400 V

230 V

TAPÓN DE VACIADO

BOUCHON DE VIDANGE

TAMPÃO DE PURGA

DRAINAGE PLUG

ABLAßSTOPFEN TAPPO SCARICO

E F

V/Hz esp.: Ver placa datos bomba / See pump nameplate / Voir plaque signalétique Siehe Pumpentypenschild / Vedere targhetta / Ver chapa de caracteristicas da bomba

Temperatura líquido / Liquid Temperature / T empérature du liquide / Umgebungstemperatur / Temperatura del liquido / T emperatura do liquido 4°C a 35°C Temperatura de almacenamiento / Storage temperature / Température de stockage / Lagertemteratur / Temperatura ambiente / Temperatura ambiente

-10°C a +50°C Humedad relativa del aire / Relative Air Humidity / Humidité relative de l’air / Relative Luftfeuchtigkeit / Umidità relativa dell’aria / Humidade relativa do ar 95% Max.

pf: Nivel presión acústica medido / Measured sound pressure level / Niveau pression acoustique mesuré / Gemessener Schalldruckpegel / Livello di pressione acustica misurato /

Nível pressão acústica medido

WA (m): Nivel potencia acústica medido / Measured sound power level / Niveau puissance acoustique mesuré / Gemessener Schallleistungspegel / Livello di potenza acustica

misurato / Nível potência acústica medido

WA (g): Nivel potencia acústica garantizado / Guaranteed sound power level / Niveau puissance acoustique garanti / Zugesicherter Schallleistungspegel / Livello di potenza

acustica garantito / Nível potência acústica garantido

Motor classe: I

Page 13

1) La bomba no se ceba.

2) La bomba da poco caudal.

3) La bomba hace ruido.

4) La bomba no arranca.

5) El motor hace ruido pero no se pone en marcha.

Entrada de aire por la tubería de aspiración Mala estanqueidad de la tapa filtro Giro del motor invertido Cierre mecánico defectuoso Altura de aspiración excesiva Voltaje erróneo Prefiltro vacío de agua Aspiración fuera del agua Filtro obturado Tubería de aspiración con diámetro inferior al requerido Impulsión obturada Fijación incorrecta de la bomba Cuerpo extraño dentro de la bomba Térmico intervenido Falta de tensión Motor bloqueado

SOLUCIONES

Compruebe, estado racores y juntas del tubo de aspiración Limpie la tapa filtro y compruebe estado de la junta de goma Invierta 2 fases de la alimentación Cambie cierre mecánico Coloque la bomba al nivel adecuado Compruebe el voltaje de la placa características y el de la red Llene de agua el prefiltro Coloque la aspiración correctamente Limpie el filtro Dimensione correctamente la aspiración Repase filtro y tubo impulsión Fije correctamente la bomba Limpie la bomba y repase el filtro de la misma Rearme térmico Rearme de los fusibles Desmonte el motor y acuda al servicio técnico

POSIBLES AVERÍAS, CAUSAS Y SOLUCIONES

CAUSAS

12345

1) Pump does not prime.

2) Pump supplies scant flow.

3) Pump noisy.

4) Pump does not start.

5) Motor makes sound but does not start.

Air entry through suction line Inadequate airtightness of filter cover Motor turning direction reversed Defective mechanical seal Excessive suction height Incorrect voltage No water in prefilter Suctioning out of water Filter clogged Diameter of suction line smaller than required Discharge clogged Incorrect pump attachment Foreign body in pump Thermal relay tripped Lack of power Motor blocked

SOLUTIONS

Verify condition of connectors and gaskets of suction line Clean the filter cover and verify condition of rubber gasket Reverse 2 phases of the supply Change mechanical seal Set pump at a suitable level Verify the voltage specified on the nameplate and that of the mains Fill prefilter with water Set suction in correct position Clean filter Correctly dimension suction line Inspect filter and discharge line Attach pump correctly Clean pump and inspect its filter Reset thermal relay Reset the fuses Remove the motor and call the Technical Service

POSSIBLE FAULTS, CAUSES AND SOLUTIONS

POSSIBLE PROBLEM

12345

1) La pompe ne s’amorce pas.

2) La pompe fournit un débit faible.

3) La pompe fait du bruit.

4) La pompe ne démarre pas.

5) Le moteur fait du bruit mais il ne se met pas en marche.

Entrée d’air par le tube d’aspiration Mauvaise étanchéité du couvercle filtre Rotation du moteur inversée Fermeture mécanique défectueuse Hauteur d’aspiration excessive Tensión erronée Pré-filtre sans eau Aspiration hors de l’eau Filtre obturé Tuyau d’aspiration ayant un diamètre inférieur au diamètre exigé Impulsion obturée Fixation erronée de la pompe Corps étranger à l’intérieur de la pompe Thermique intervenu Pas de tension Moteur bloqué

SOLUTIONS

Vérifiez l’état des raccords et des joints du tube d’aspiration Nettoyez le couvercle-filtre et vérifiez l’état du joint cautchouc Inversez 2 phases de l’alimentation électrique Changez la fermeture mécanique Positionnez la pompe au niveau approprié Vérifiez la tension à la plaque signalétique et au réseau Remplissez d’eau le pré-filtre Placez l’aspiration convenablement Nettoyez le filtre Dimensionnez convenablement l’aspiration Revoyez le filtre et le tube d’impulsion Fixed convenablement la pompe Nettoyez la pompe et vérifiez le filtre Réarmement thermique Réarmement des fusibles Déposez le moteur et appelez le service technique

PANNES EVENTUELLES, CAUSES ET SOLUTIONS

CAUSES

12345

Page 14

1) Selbstansaugphase defekt.

2) Zu geringer Wasserdruck.

3) Pumpe arbeitet zu laut.

4) Pumpe springt nich an.

5) Motorgeräusch, aber kein Anspringen.

Lufteintritt durch die Saugleitung Filterdeckel ist undicht Falsche Drehrichtung des Motors Mechanische Dichtung ist defekt Übermässige Saughöhe Falsche Spannung Vorfilter ohne Wasser Saugstutzen über Wasser Filter ist verstopft Saugleitung hat zu kleinen Durchmesser Druckseitige Verstopfung Mangelhafte Befestigung der Pumpe Fremdkörper in der Pumpe Thermoschutzrelais hat angesprochen Mangelnde Spannung Motor ist blockiert

ABHILFE

Anschlusstutzen und saugseitige Dichtungen überprüfen Filterdeckel reinigen und Gummidichtung überprüfen 2 Phasen am Netzkabel umkehren Mechanische Dichtung auswechseln Pumpenhöhe entsprechend korrigieren Pumpenspannung (s. Typenschild) mit Netzspannung vergleichen Vorfilter mit Wassen füllen Saugstutzenlage entsprechend korrigieren Filter reinigen Saugstutzen entsprechend auslegen Filter und Druckstutzen reinigen Pumpe korrekt befestigen Pumpe und Pumpenfilter reinigen Thermoschutzrelais rückstellen Sicherungen rückstellen Motor ausbauen und Kundendienst verständigen

MÖGLICHE DEFEKTE, URSACHEN UND ABHILFE

URSACHEN

12345

XX X X X XX

X X X

X XX X

X X

1) La pompa non si alimenta.

2) La pompa ha poca portata.

3) La pompa fa rumore.

4) La pompa non si mette in funzione.

5) Il motore fa rumore, ma non si mette in funzione.

Entrada d’aria dal condotto d’aspirazione Cattiva tenuta del coperchio filtro Senso di rotazione invertito Chiusura meccanica difettosa Eccessiva altezza d’aspirazzione Voltaggio sbagliato Prefiltro senz’acqua Aspirazione fuori dall’acqua Filtro ostruito Tubi d’aspirazione di diametro inferiore al richiesto Impulsione ostruita Incorretto fissaggio della pompa Corpo estraneo dentro la pompa Relè termico scattato Mancanza di tensione Motore bloccato

SOLUZIONI

Verificare lo stato dei raccordi e delle guarnizioni del tubo d’aspirazione Pulire il coperchio filtro e controllare lo stato della guarnizione di gomma Invertire due fasi dell’alimentazione Sostituire la chiusura meccanica Collocare la pompa al livello adeguato Controllare il voltaggio della piastrina delle caratteristiche e quello della rete Riempire d’acqua il prefiltro Collocare correttamente l’aspirazione Pulire il filtro Dimensionare correttamente l’aspirazione Controllare il filtro ed il tubo d’impulsione Fissare correttamente la pompa Pulire la pompa e controllarne il filtro Riarmare il relè termico Riattivare i fusibili Smontare il motore e rivolgersi al servizio tecnico

POSSIBILI AVARIE, MOTIVI E SOLUZIONI

MOTIVI

12345

XX X X X XX

X X X

X XX X

X X

1) A bomba não ceva.

2) A bomba fornece pouco caudal.

3) A bomba faz ruído.

4) A bomba não arranca.

5) O motor faz ruído mas não arranca.

Entrada de ar pela tubagem de aspiração Má estanqueidade da tampa filtro Rotação do motor invertida Fecho mecânico defeituoso Altura de aspiração excessiva Voltagem errada Pre-filtro vazio de água Aspiração fora de água Filtro obturado Tubagem de aspiração com diâmetro inferior ao requerido Expulsão obturada Fixação da bomba incorrecta Corpo estranho dentro da bomba Térmico invertido Falta de tensão Motor bloqueado

SOLUÇÕES

Verifique o estado de uniões e juntas do tubo de aspiração Limpe a tampa filtro e verifique estado da junta de borracha Inverta 2 fases da alimentaçao Mude fecho mecânico Coloque a bomba a nível adequado Verifique a voltagem da placa de características e a da rede Encha o pre-filtro de água Coloque correctamente a aspiração Limpe o filtro Dimensione correctamente a aspiração Reveja filtro e tubo expulsão Fixe a bomba correctamente Limpe a bomba e reveja o filtro da mesma Rerme térmico Rearme os fusíveis Desmonte o motor e recorra ao seviço técnico

POSSÍVEIS AVARIAS, CAUSAS E SOLUÇÕES

CAUSAS

12345

XX X X X XX

X X X

X XX X

X X

Page 15

1) асос не заполняется водой

2) асос дает слабый поток

3) асос производит шум

4) асос не включается

5) асос производит шум, но не запускается

О озможных неисправностей и способы их устранения

12345

аличие воздушных пробок во всасывающем трубопроводе. рышка фильтра не герметична.

еправильное вращение двигателя. еханический затвор неисправен. збыточная высота всасывания. есоответствующее напряжение.

ильтр предварительной очистки порожний. сасывание вне воды. асорился фильтр. иаметр всасывающего трубопровода меньше

требуемого.

асорение при накачивании. еправильное закрепление насоса. аличие чужеродного тела внутри насоса. Отключение теплового реле. Отсутствие напряжения. вигатель заблокирован.

еисправности

Устранение

роверьте состояние патрубков и соединений всасывающей трубы.

Очистите крышку фильтра и проверьте состояние резинового уплотнения.

оменяйте местами 2 фазы питания. оменяйте механический затвор. Установите насос на соответствующий уровень. роверьте величину сетевого напряжения и указанного

на насосе.

аполните водой фильтр предварительной очистки. Обеспечьте правильное всасывание. Очистите фильтр. одберите соответствующий трубопровод.

роверьте фильтр и трубу для накачивания. равильно установите насос. Очистите насос и осмотрите фильтр. арядите тепловое реле. арядите предохранители. азберите двигатель и обратитесь в сервисную службу.

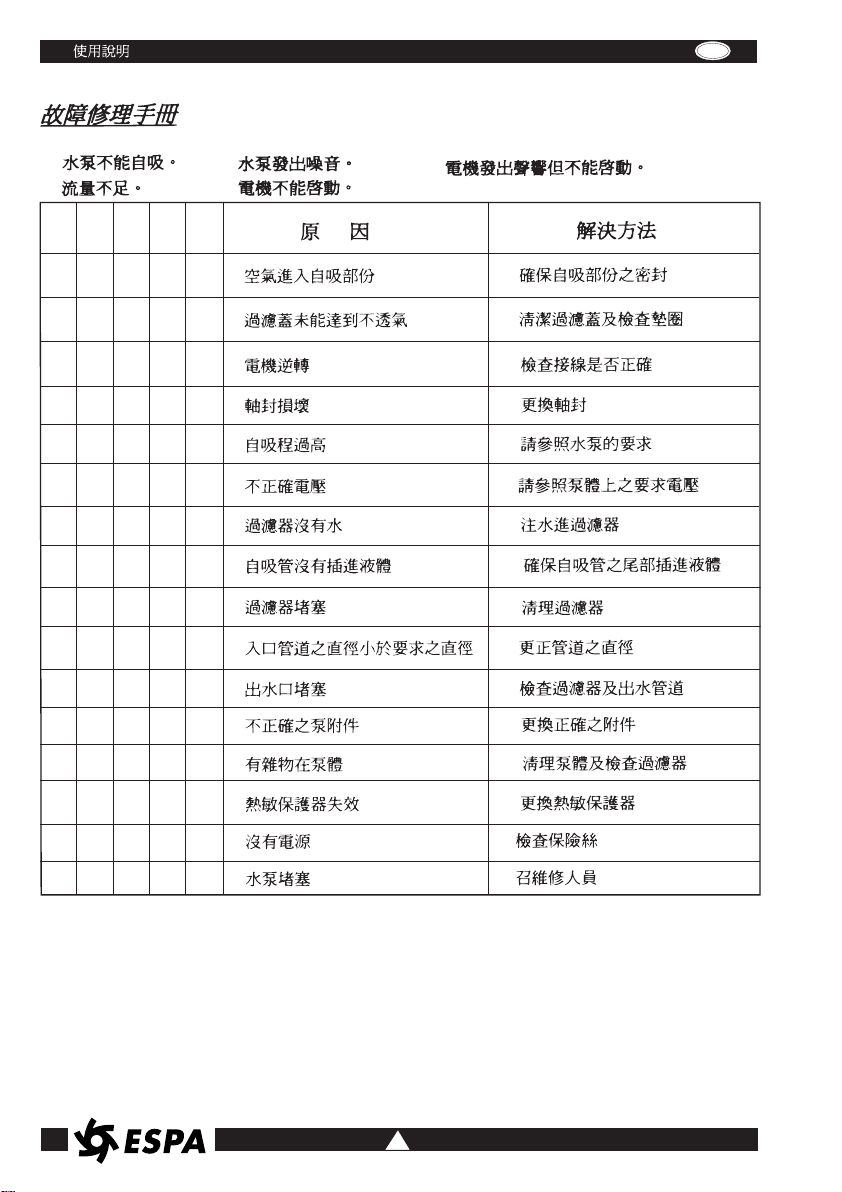

Page 16

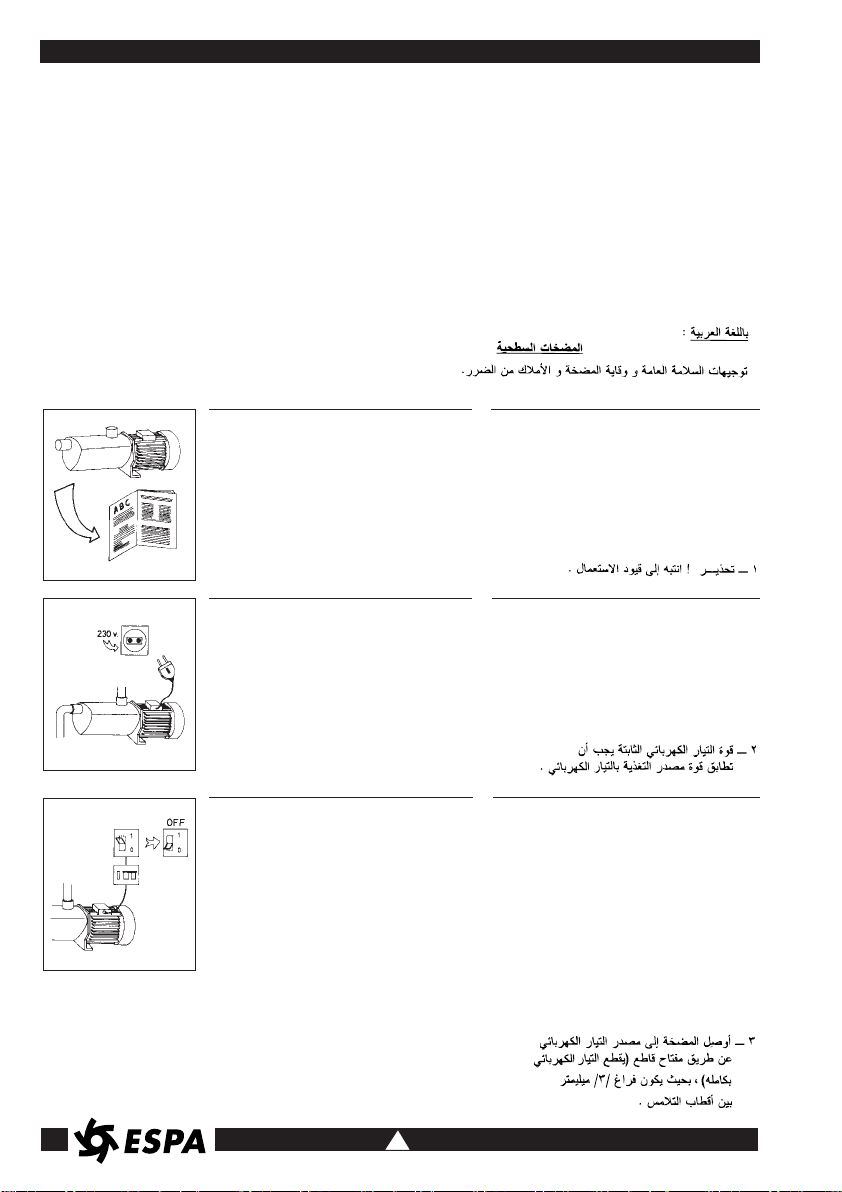

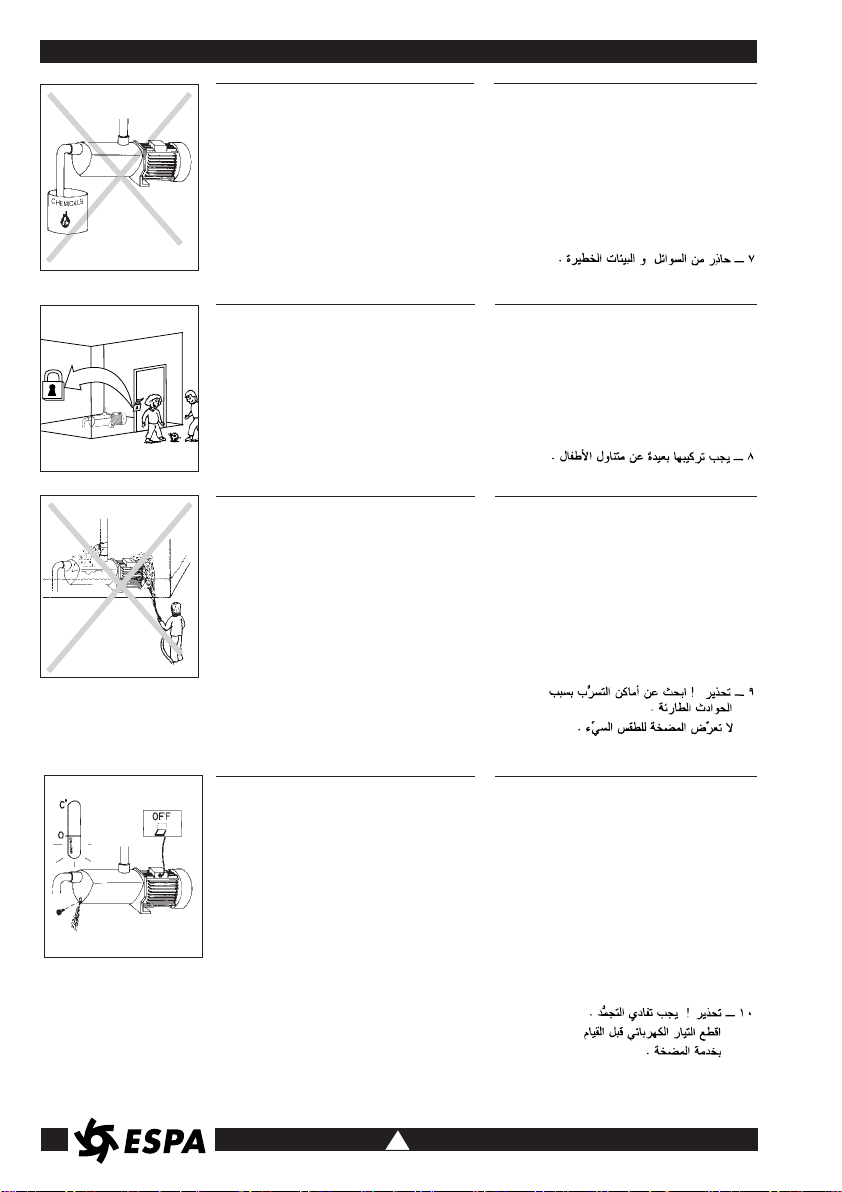

E BOMBAS DE SUPERFICIE

Indicaciones de seguridad y prevención de daños en la bomba y personas.

GB SURFACE PUMPS

Safety instructions and damage prevention of pump and property

D OBERFLÄCHENPUMPEN

Anweisungen für die Sicherheit der Personen und zur Verhütung von Schäden an der Pumpe und an Sachen.

F POMPES DE SURFACE

Indications de sécurité pour les personnes et prévention des dommages à la pompe et aux choses.

I POMPE DI SUPERFICIE

Indicazioni di sicurezza per le persone e prevenzione danni alla pompa e alle cose.

P BOMBAS DE SUPERFÍCIE

Indicações de segurança para as pessoas e de prevenção de prejuízos à bomba e às coisas.

NL OPPERVLAKTEPOMPEN

Voorschriften voor de veiligheid van personen en ter voorkoming van schade aan de pomp zelf en aan andere voorwerpen.

S YTPUMPAR

Säkerhetsföreskrifter samt anvisningar för förebyggande av sak-och personskador

N OVERFLATEPUMPER

Sikkerhetsforskrifter og anvisninger for forebyggelse av skade på personer og gjenstander.

DK OVERFLADEPUMPER

Sikkerhedsforskrifter samt anvisninger til forebyggelse af ting- og personskader.

SF PINTAPUMPUT

Turvallisuusmääräykset sekä ohjeet esineisiin ja henkilöihin kohdistuvien vahinkojen varalta.

GR ΕΠΙΦΑΝΕΙΑΚΕΣ ΑΝΤΛΙΕΣ

Ενδειξεις προσωπικη´ς ασφαλειας και προληψη ζηµιω´ ν στην αντλια και στα αντικε´ιµενα.

E Atención a los límites de empleo. GB Caution! Observe limitations of use. D Bitte beachten Sie die Anwendungsbegrenzungen! F Attention aux limitations d’utilisation. I Attenzione alle limitazioni d’impiego. P Atenção às limitações de emprego. NL Let goed op de begruiksbeperkingen die voor de

pompen gelden.

S Se upp för användningsbegränsningar.

N Vær opperksom på bruksmessige begrensniger.

DK Vær opmæksom på anvendelsesbegrænsninger.

SF Noudala käyttörajoituksia.

GR Προσοχ´η στους περιορισµο´υς χρ´ησεως.

E La tensión de la placa tiene que ser la misma que la

de la red.

The standard voltage must be the same as the mains voltage.

D Die angegebene Spannung muß mit der

Netzspannung übereinstimmen.

F La tension indiquée sur la plaque doit être identique

à celle du secteur.

I L

a tensione di targa deve essere uguale a quella di rete.

Atensão de placa de classificação deve ser igual à da rede.

NL De op het typeplaatje vermelde spanning moet

oereenstemmen met de netspanning.

S Spånningen på mårkskylten måste överensstämma

med nälspänningen.

N Spenningen på merkeskiltet må stemme overens

med nettspenningen.

DK Spændingen på typeskillet skal stemme overens med

netspændingen.

SF Kylttiin merkityn jännitteen on oltava sama kuin

verkkojännitteen.

GR Η τ´αση της πινακ´ιδας πρ´επει ϖα ε´ιναι ´ιδια µε εκε

´ινη του ηλεκτρικο´υ δικτ´υου.

E Conecte la electrobomba a la red mediante un

interruptor omnipolar (que interrumpa todos los hilos de alimentación) con una distancia de apertura de los contactos de al menos 3 mm.

GB Connect pump to the mains via a omnipolar switch

(that interrupts all the power supply wires) with at least 3 mm opening between contacts.

D Die Motorpumpe wird mittels eines allpoligen

Schalters (der alle Speiseleiter unterbricht), mit einem Öffnungsabstand zu den Kontakten von mindestens 3 mm, an das Netz angeschlossen.

F Connecter l’électropompe au secteur par

l’intermédiaire d’un interrupteur omnipolaire (qui interrompt tous les fils d’alimentation) avec une distance d’ouverture des contacts d’au moins 3 mm.

I Collegate l’elettropompa alla rete tramite un interruttore

onnipolare (che interrompre tutti i fili di alimentazione) con distanza di apertura dei contatti di almeno 3 mm.

P Liguem a bomba eléctrica à rede através de um

interruptor omnipolar (que interrompe todos os fios de alimentação) com distância de abertura dos contactos de ao menos 3 mm.

NL Sluit de eketrische pomp met behulp van een omnipola-

riteitsschakelaar (die alle voedingsdraden onderbreekt) op het net aan waarbij de openingsafstand van de contacten minimaal 3 mm moet bedragen.

S Anslut elpumpen till elnätet med hjälp av allpolig

strömbrytare (en strömbrytare som avbryter samtliga elledare) med kontaklavstånd på minst 3 mm.

N Tilkople pumpen til lysnettet med en fullpolet

strømbryter (en strømbryter som bryter samtlige ledere) med kontaktavstand på minst 3 mm.

DK Tilslut elpumpen til elnettet ved hjælp af alpolet

strømafbryder (en strømafbryder som afbryder samtlige elledere) med kontaktafstand på mindst 3 mm.

SF Liitä sähköpumppu sähköverkkoon virranjakajan

avulla, jossa on kaikki kattavat navat ja jonka kontaktietäisyys on vähintään 3 mm. (virranjakaja, joka katkaisee sähköt kaikista johdoista).

GR Συνδ´εστε την ηλεκτροαντλ`ια οτο ηλεκτρικ´ο δ`ικτυο

µ´εσω εν´ος πολυπολικο´υ διακ´οπτη (που διακ´ο πτει ´ο λα τα ηλεκτρικα καλω´ δια) µε απ´οοταση ανο`ιγµατος µεταξ´υ των επαϕω´ν τουλαχιστον 3 mm.

Page 17

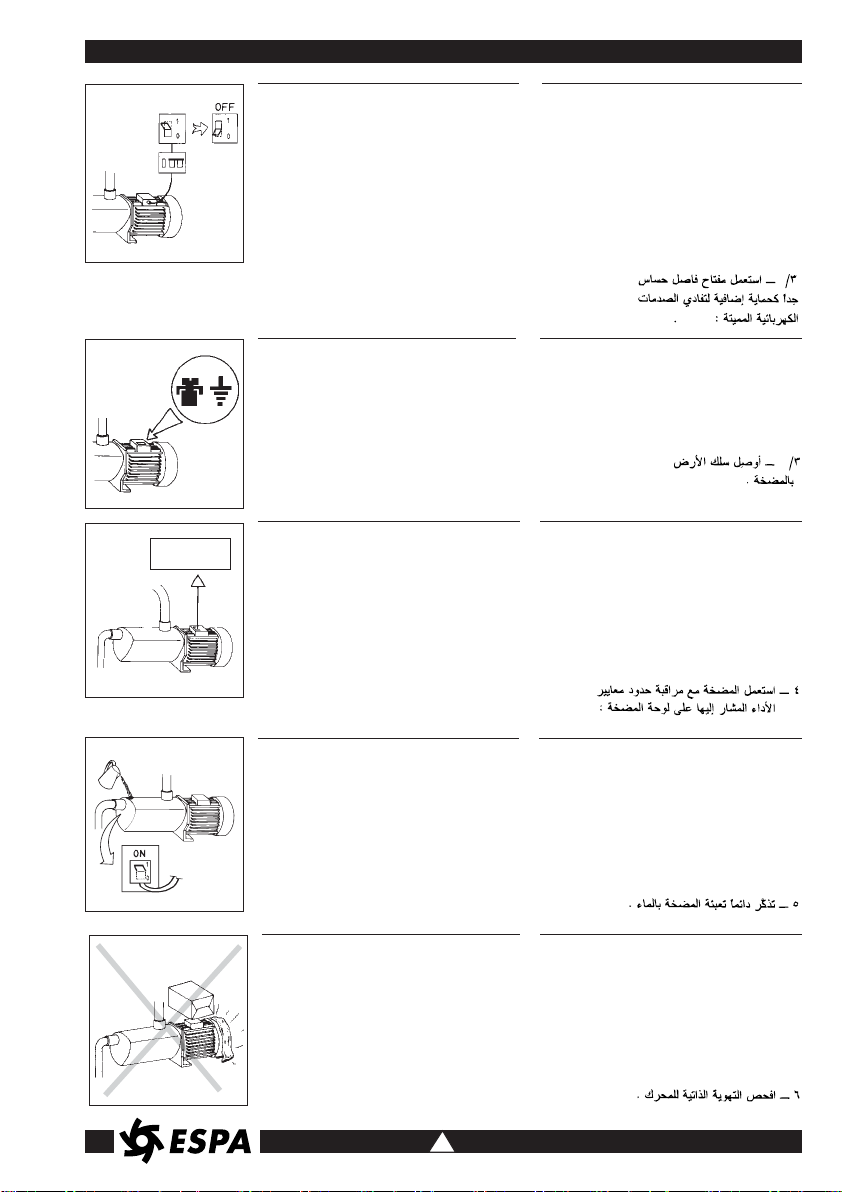

E Como protección suplementaria de las sacudidas

eléctricas letales, instale un interruptor diferencial de elevada sensibilidad (0.03A).

GB Install a high sensitivity differential switch as

supplementary protection to prevent mortal electric shocks (0.03A).

D Als zusätzlicher Schutz gegen die tödlichen

Stromschläge ist ein hochsensibler Differentialschalter (0.03A).

F Comme protection supplémentaire contre les

décharges électriques mortelles, installer un interrupteur différentiel à haute sensibilité (0,03A).

I Quale protezione supplementare dalla scosse

elettriche letali installate un interruttore differenziale ad alta sensibilità (0.03A).

P Como protecção suplementar dos choques

eléctricos letais, instalem um interruptor diferencial de elevada sensibilidade (0.03A).

NL Als extra veiligheid tegen elektrische schokken

adviseren wij u een bijzonder gevoelige aardlekschakelaar (0,03 A) aan te brengen.

S Såsom extra skydd mot elstötar bör en

differentialströmbrytare med hög känslighet (0,03A) installeras.

N Som en ekstra beskyttelse mot elektriske støt, bør

det installeres en differensialstrømbryter med høy følsomhet (0,03 A).

DK Som ekstra beskyttelse mod stømstød bør en

differentialstrømafbryder med høj følsomhed (0,03 A) installeres.

SF Ylimääräiseksi suojaksi sähköiskuja vastaan on

asennettava tasovirranjakaja, jonka herkkyysarvo on korkea (0,03 A).

GR Σαν επιπρσ´οθειη προστασ`ια απ´ο τι ς θανατηϕ´ορες

ηλεκτροπληξιες πρεπει να εγκαταστηετε ενα διαϕορικο´ διακοπτη υϕη´ λη´ς ευα ισθησιας (0,03 A).

E Efectúe la toma a tierra de la bomba. GB Connect pump earthing. D Pumpe ausreichend erden! F Effectuer la mise à la terre de la pompe. I Eseguite la messa a terra della pompa. P Efectuem a ligação à terra da bomba. NL Zorg voor een deugkelijke aarding van de pomp.

S Pumpen skall anslutas till jord. N Pumpen skal koples til en jordet strømforsyning. DK Pumpen skall tilsluttes til jord. SF Pumppu on maadulettava. GR Η αντλ´ια πρ´επεπι να γειωθε´ι.

E Utilice la bomba en el campo de prestaciones

indicado en la placa.

GB Use pump observing standard performance limits. D Verwenden Sie die Pumpe für die auf dem

Leistungsschild angeführten Anwendungen!

F Utiliser la pompe en respectant les limites de

performances indiquées sur la plaque.

I Utilizzate la pompa nel suo campo di prestazioni

riportato in targa.

P Utilizem a bomba no seu campo de actividade

referido na placa de classificação.

NL Gebruik de pomp alleen voor het op het typeplaatje

aangeduide gebruiksgebied.

S Använd pumpen endast i prestandaintervallet enligt

märkskylten.

N Bruk pumpen bare innenfor ytelsesintervallet som

fremgår av merkeskiltet.

DK Anvend kun pumpen indenfor præstationsintervallet i

hendhold til typeskiltet.

SF Käytä pumppua ainoastaan merkkikyltin mukaisin

suoritusvälein.

GR Χρησιµοποιε´ιτε την αντλ´ια εντ ´ος του πεδ´ι ου

επιδ´οεων που αναγρα` ϕεται οτην πινακιδα.

E Recuerde cebar la bomba. GB Remember to prime pump. D Denken Sie daran, die Pumpe anzufüllen! F Ne pas oublier d’amorcer la pompe. I Ricordatevi di adescare la pompa. P Lembrem de escovar a bomba. NL Denk eraan de pomp te vullen.

S Kom ihåg att förbereda pumpen för tändning.

N Husk å klargjøre pumpen før du slår den på.

DK Husk at spæde pumpen op når der tændes for den.

SF Muista kastella pumppu ennen sytylystä.

GR Θυµηθε´ιτε να γεµισετε την αντλ´ια.

H. max. 333 min. 111 Q. max. 333 min. 111

E Asegúrese que el motor pueda autoventilarse. GB Check for motor self-ventilation. D Achten Sie auf die Eigenbelüftung des Motors! F Contrôler que le moteur peut s’autoventiler. I Assicuratevi che il motore possa autoventilarsi. P Verifiquem que no motor possa funcionar a

ventilação automática.

NL Zorg envoor dat de motor genoeg ventilatieruimte

heeft.

S Försäkra dig om att motorn har god ventilation. N Forsikre deg om at motoren har god ventilasjon. DK Kontrollér at motoren har god ventilation. SF Varmistaudu siitä, että moottorissa on Hyvä

tuuletus.

GR Βεβαιωθε´ιτε οτι ο κινητηρας αερ´ιζεται απ ´ο µ

´ονος του .

(0.03 A)

Page 18

E Atención a las pérdidas accidentales.

No exponga la electrobomba a la intemperie.

GB Caution! Look out for accidental leaks.

Do not expose pump to bad weather.

D Schützen Sie sich vor zufälligen Verusten!

Die Motorpumpe ist vor Wettereinwirkungen zu schützen!

F Attention aux fuites accidentelles.

Ne pas exposer la pompe aux intempéries.

I Attenzione alle perdite accidentali.

Non esponete l’elettropompa alle intemperie.

P Atenção às perdas acidentais.

Não exponham a bomba eléctrica às intempéries.

NL Pas op lekkages.

Stel de elektropomp niet aan onweer bloot.

S Se upp för läckage.

Utsätt inte elpumpen för oväderspåverkningar.

N Se opp for lekkasje.

Utsett ikke den elektriske pumpen for regn og uværspåkjenninger.

DK Kontrollér for lækage.

Udsæt ikke elpumpen for uvejrspåvirkninger.

SF Varo vuotoa.

Älä aseta sähköpumppua alttiiksi rajuilmojen vaikutuksille.

GR Προσοχη´ στις κατ´α λ´αθος διαρρο´ες .

Μην εκτ´ιθετε την ηλεκτροαντλ´ια οτη βροχη´.

E No instalar la bomba al alcance de los niños. GB Install pump away from children’s reach. D Ausserhalb der Reichweite von Kindern installieren! F Ne pas installer la pompe a portée des enfants. I Non installare la pompa alla portata dei bambini. P Não instalem a bomba ao alcance das crianças. NL Installeer de pomp altijd buiten het bereik van

kinderen.

S Installera inte pumpen på ett ställe som är ätkomligt

för barn.

N Installer ikke pumpen på steder som er tilgjengelig

for barn.

DK Installér ikke pumpen på et sted som er tilgængelig

for born.

SF Älä asenna pumppua paikkaan, johon lapset

pääsevät.

GR Η εγκατ ´ασταση της αντλ´ιας πρ´επει να γινει µακρια´

απ ´ο παιδια´.

E Atención a los líquidos y ambientes peligrosos.

GB Beware of liquids and hazardous environments.

D Pumpen vor Flüssigkeiten schützen und nicht in

gefährlichen Umgebungen aufstellen.

F Attention aux liquides et aux milieux dangereux.

I Attenzione ai liquidi ed ambienti pericolosi.

P Attenção aos líquidos e ambientes perigosos.

NL Pas op met vioeistoffen en gevaarlijke ruimten. S Se upp för farliga vätskor och miljöer. N Se opp for farlige væsker og miljøer. DK Pas på farlige væsker og miljøer. SF Välta vaarallisia nesteitä ja ympäristöjä. GR Προσοχ´η σε υγρ´α και σε επικινδυνο περιβ´αλλον.

E Atención a la formación de hielo.

Sacar la corriente de la electrobomba antes de cualquier intervención de mantenimiento.

GB Caution! Avoid icing.

Cut out power supply before servicing pump.

D Schützen Sie die Pumpe vor Eisbildung!

Vor jedem Wartungseingriff an der Motorpumpe ist der Strom auszuschalten.

F Attention à la formation de glace.

Couper l’alimentation électrique de l’électropompe avant toute intervention d’entretien.

I Attenzione alla formazione di ghiaccio.

Togliere la corrente all’elettropompa per qualsiasi intervento di manutenzione.

P Atenção à formação de gelo.

Desliguem a corrente da bomba eléctrica antes de qualquer intervenção de manutenção.

NL Let op de vorming van ijs.

Haal vóórdat u enig onderhoud aan de elektropomp pleegt, eerst de stekker uit het stopcontact.

S Se upp för isbildning.

Frånkoppla elpumpen frän elnätet innan några som helst underhållsarbeten.

DK Vær opmærksom på isdannelse.

Tag elpumpen fra elnettet før nogen form for vedligeholdelsesarbejder.

N Se opp for isdannelse.

Kople pumpen bort fra lysnettet før noen som helst vedlikeholdsarbeider foretas.

SF Väro jäätymistä.

Irrota sähköpumppu sähköverkostosta ennen minkäänlaisia huoltotöitä.

GR Μροσοχη´ στη δηµιουργ´ια πα´ γου.

Αποσυνδε´στε την ηλεροαντι´α απο το ηλεκτρικ´ο ρευ´µα πριν απ ´ο αποιαδη´ποτε επε`µβαση συντη´ρης

Page 19

VAKUUTUS YHDENMUKAISUUDESTA Yllämainitut tuotteet ovat yhdenmukaisia direktiivin EU/89/392 (koneturvallisuus), direktiivin EU/89/336 (elektromagneettinen yhdenmukaisuus), Direktiivi 73/23/ETY (Pienjännitelaitteet) ja Direktiivi 2000/14/EY (Melupäästöt) (matalajännite) sekä eurooppalaisen standardin EN 60.335 – 2 – 41 kanssa; EN-ISO 3744. (Meluarvot käyttöohjeissa).

Allekirjoitus / Virka-asema: Pere Tubert (Respons. Oficina Técnica)

NIPER

E PRODUCTOS: GB PRODUCTS: D PRODUKTE: F PRODUITS: I PRODOTTI: P PRODUTOS: NL PRODUKTEN:

S PRODUKTER: N PRODUKTER: DK PRODUKTER: SF TUOTTEET: GR ΠΡΟÏΟΝΤΑ:

BOMBAS ELÉCTRICAS, S.A.

C/ Mieres, s/n - 17820 BANYOLES

GIRONA - SPAIN

ΑΗΛΩΣΗ ΣΥΜΒΑΤΟΤΗΤΑΣ Τα παραπα´ νω προιο´ντα ει´ναι συ´µϕωνα µε την Οδηγι´a 89/392/EE (Ασϕα´ λειας Μηχανηµα´ των) την Οδηγ ι´α 89/336/ΕΕ, (Ηλεκτροµαγνητικη´ς Συµβατο´τητας) την Οδηγ ι´α 73/23/E.O.Κ. (Χαµηλη´ Τα´ση) και Οδηγι´α 2000/14/Ε.Κ. (θο´ρυβοϖ) και µε τον Ευρωπαικο´ Κανονισµο´ ΕΝ 60.335 − 2 − 41; ΕΝ−ΙΣΟ 3744. (Οι τιµε´ϖ θορυ´βου στο εγχειρι´διο οδηγιψ´ν).

Υπογραϕη/Θε´ ση: Pere Tubert (Respons. Oficina Técnica)

DECLARACIÓN DE CONFORMIDAD Los productos arriba mencionados se hallan conformes a: Directiva 89/392/CEE (Seguridad máquinas), Directiva 89/336/CEE (compatibilidad electromagnética), Directiva 73/23/CEE (Baja Tensión), Directiva 2000/14/CE (emisión sonora) y a la Norma Europea EN 60.335 – 2 – 41; EN-ISO 3744. (Valores emisión sonora en manual instrucciones).

Firma/Cargo: Pere Tubert (Respons. Oficina Técnica)

EVIDENCE OF CONFORMITY The products listed above are in compliance with: Directive 89/392/CEE (Machine Security), Directive 89/336/CEE (Electromagnetic compatibility), Directive 73/23/EEC (Low Voltage) and Directive 2000/14/EC (noise emission) and with the European Standard EN 60.335 – 2 – 41; EN-ISO 3744. (Noise emission values in instruction manual).

Signature/Qualification: Pere Tubert (Respons. Oficina Técnica)

KONFORMITÄTSERKLÄRUNG Die oben angeführten Produkte entsprechen den Sicherheitsbestimmungen der Maschinenrichtlinie 89/392/EG, der Richtlinien der Elektromagnetischen Verträglich 89/336/EG, der Niederspannungs Richtlinie 73/23/EWG (Niederspannung) und Richtlinie 2000/14/EG (Geräuschemission) und der europäischen Vorschrift EN 60.335 – 2 – 41; EN-ISO 3744. (Geräuschemissionswerte in der Bedienungsanleitung).

Unterschrift/Qualifizierung: Pere Tubert (Respons. Oficina Técnica)

DECLARATION DE CONFORMITÉ Les produits mentionnés ci-dessus sont conformes aux: Directive Sécurité Machines 89/392/CEE, Directive Compatibilité Electromagnétique 89/336/CEE, Directive 73/23/CEE (Basse Tension) et Directive 2000/14/CE (émission sonore) et à la Norme Européenne EN 60.335 – 2 – 41; EN-ISO 3744. (Valeurs émission sonore dans manuel d’instructions).

Signature/Qualification: Pere Tubert (Respons. Oficina Técnica)

DICHIARAZIONE DI CONFORMITÀ I prodotti su elencati sono conformi alle seguenti: Direttiva 89/392/CEE, (sicurezza della macchina), Direttiva 89/336/CEE (Compatibilita elettromagnetica), Direttiva 73/23/CEE (Bassa Tensione) e Direttiva 2000/14/CE (emissioni sonore) e alla Norma europea EN 60.335 – 2 – 41; EN-ISO 3744. (Valori dell'emissione sonora nel manuale di istruzioni).

Firma/Qualifica: Pere Tubert (Respons. Oficina Técnica)

DECLARAÇÃO DE CONFORMIDADE Os produtos acima mencionados estão conforme a: Directiva 89/392/CEE (Segurança de Máquinas), Directiva 89/336/CEE (Compatibilidade Electromagnética), Directiva 73/23/CEE (Baixa Tensão) e Directiva 2000/14/CE (emissão sonora) e a Norma europeia EN 60.335 – 2 – 41; EN-ISO 3744. (Valores de emissão sonora em manual de instruções).

Assinatura/Título: Pere Tubert (Respons. Oficina Técnica)

CONFORMITEITSVERKLARING Bovenstaande produkten voldoen aan de veiligheidsvoorschriften vande Richtlijn Machines 89/392/EEG, Richtlijn Electromagnetische compatibiliteit 89/336/EEG, Richtlijn 73/23/EEG (Laagspanning) en Richtlijn 2000/14/EG (geluidsemissie) en aan de Europese norm EN 60.335 – 2 – 41; EN-ISO 3744. (Geluidsemissiewaarden in gebruiksaanwijzing).

Handtekening/Hoedanigheld: Pere Tubert (Respons. Oficina Técnica)

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Ovanstående produkter är i överenstämmelse med: Direktiv 89/392/CEE (Maskinsäkerhet), Direktiv 89/336/CEE (Elektromagnetisk kompatibilitet), Direktiv 73/23/EEG (Lågspänning) och Direktiv 2000/14/EG (ljudöverförning) och med Europeisk Standard EN 60.335 – 2 – 41; EN-ISO 3744. (Värdena för ljudöverförningarna finns i instruktionshandlingarna).

Namnteckning / Befattning: Pere Tubert (Respons. Oficina Técnica)

OVERENSSTEMMELSESERKLÆRING De ovennævnte varer er i overensstemmelse med: Direktiv - 89/393/EU (sikkerhed - maskiner), Direktiv - 89/336/EU (elektromagnetisk forenelighed), Direktiv 73/23/EØF (Lavspænding) og Direktiv 2000/14/EF (lydudsendelse) i overensstemmelse med den europæiske standard EN 60.335 – 2 – 41; EN-ISO 3744. (Værdier for lydudsendelse i brugsanvisningen).

Signatur/Tilstand: Pere Tubert (Respons. Oficina Técnica)

OVERENSSTEMMELESESERKLÆRING Ovenstående produkter oppfyller betingelsene i maskindirektiv 89/392/EU, elektromagnetiskdirektiv 89/336/EU, EU forskrift 73/23/EØF (Lavspenning) og EU forskrift 2000/14/EF (støynivå), og Europeisk Standard EN 60.335 – 2 – 41; EN-ISO 3744. (Støynivå verdier finnes i bruksanvisningen).

Underskrift / Stilling: Pere Tubert (Respons. Oficina Técnica)

89/392/CEE

89/336/CEE

(73/23/CEE)

(EN 60.335-2-41)

Page 20

Cód. 23000001 02-2004/02
