MANUAL DE INSTRUCCIONES

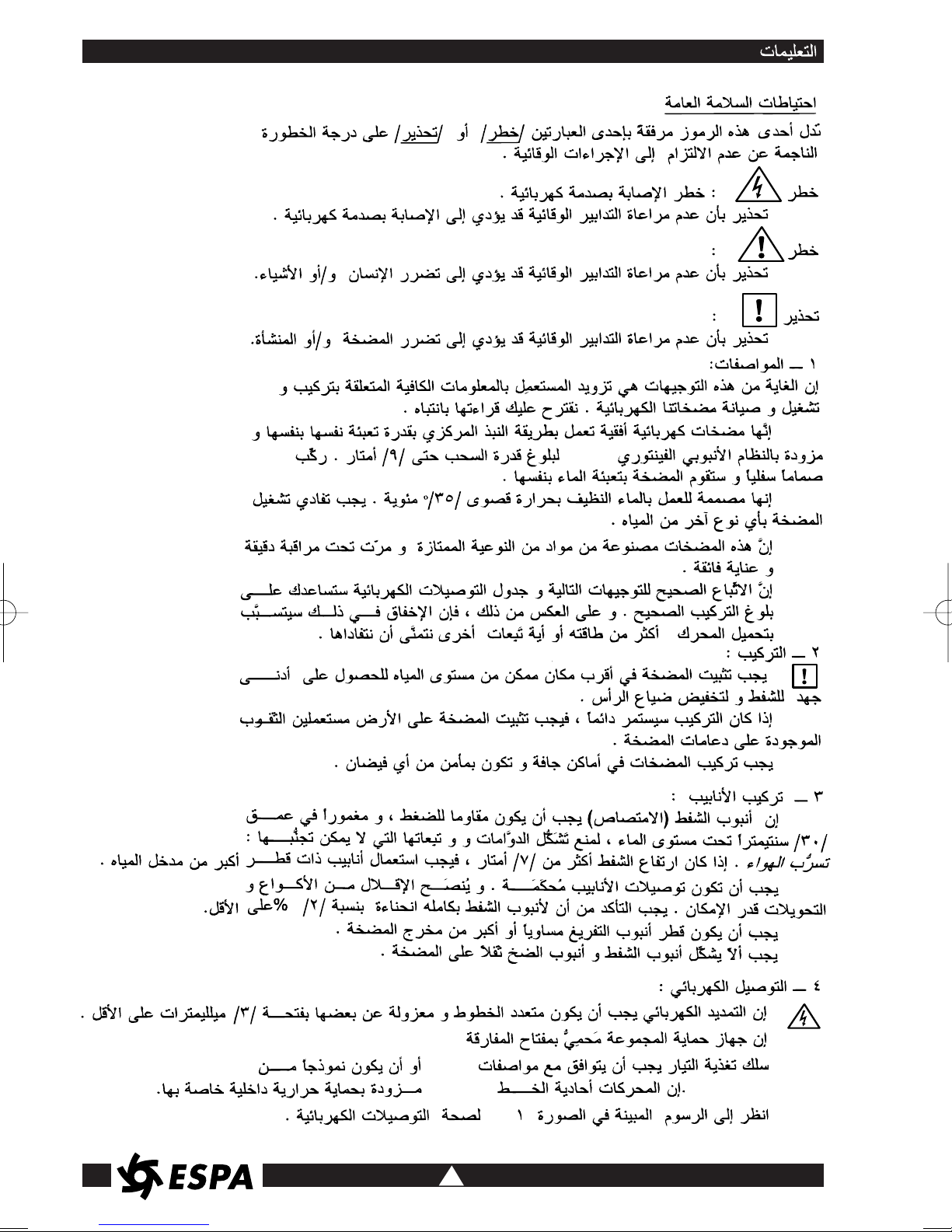

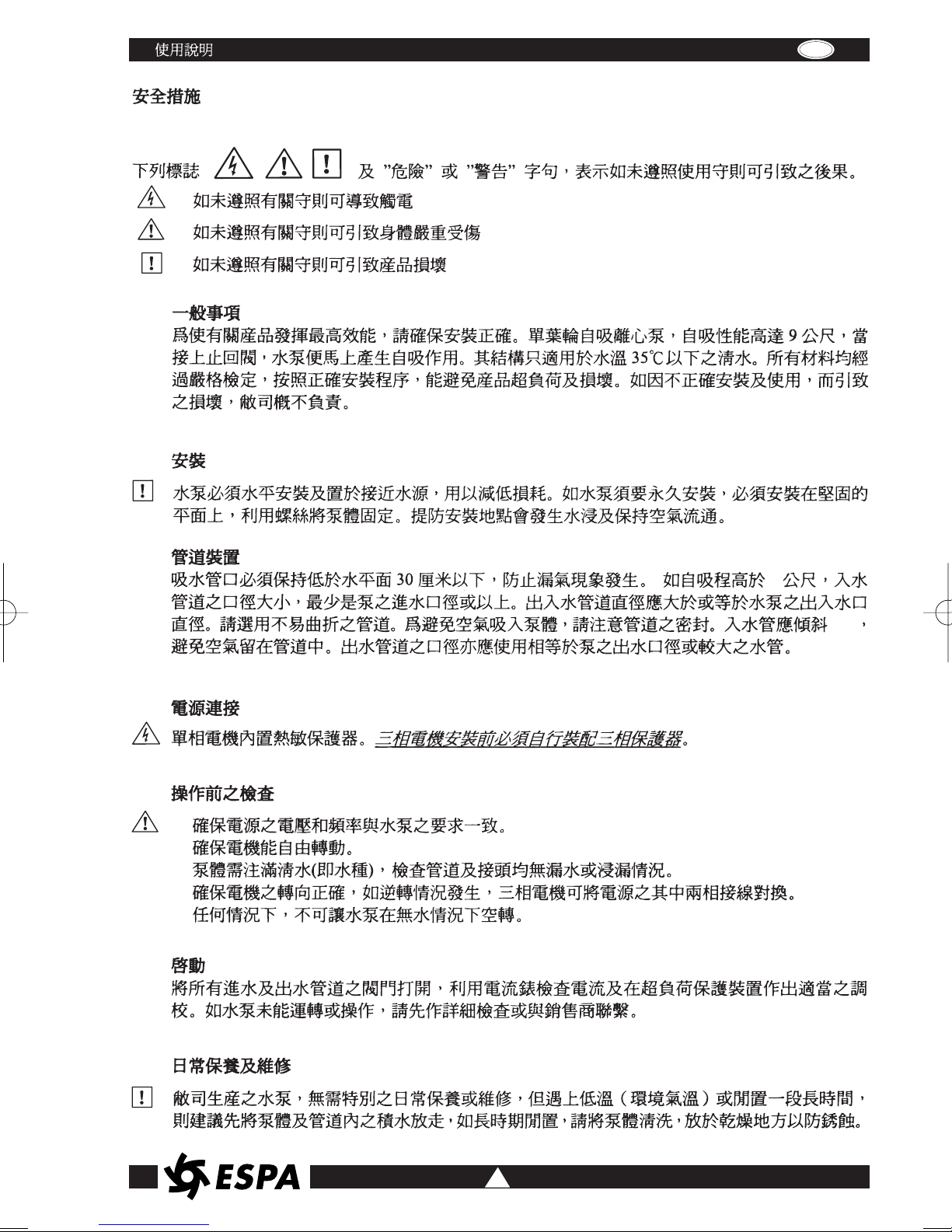

Advertencia para la seguridad de personas y cosas

Esta simbología junto con las palabras “peligro” y “atención” indican la posibilidad de peligro como consecuencia de no respetar las prescripciones correspondientes.

PELIGRO La no advertencia de esta prescripción riesgo de comporta un riesgo de electrocución. electrocución

PELIGRO La no advertencia de esta prescripción

comporta un riesgo de daño a las personas o cosas.

ATENCIÓN La no advertencia de esta prescripción

comporta un riesgo de daños a la bomba o a la instalación.

1. GENERALIDADES

Este manual pretende ofrecer al usuario información pertinente acerca de la instalación, uso y mantenimiento de nuestras electrobombas, por lo que sugerimos una detenida lectura del mismo.

Se trata de electrobombas centrífugas horizontales con autocebado y provistas de sistema VENTURY para obtener aspiraciones de hasta 9 mts. Utilice válvula de fondo y obtendrá un cebado instantáneo.

Al estar concebidas para trabajar con agua limpia y a una temperatura máxima de 35°C, debe evitarse los tipos de agua que no presenten aquella característica.

Han sido construidas con materiales de primera calidad, sometidas a estrictos controles hidráulicos y eléctricos verificados rigurosamente.

Se obtendrá una instalación correcta siguiendo las presentes instrucciones y las del esquema eléctrico so pena de sobrecargas en el motor y cualesquiera otras consecuencias de las que deseamos vernos exonerados.

2. INSTALACIÓN

Las electrobombas deben colocarse lo más cerca posible del nivel del agua para obtener el mínimo recorrido de aspiración, reduciendo así las pérdidas de carga.

Si la instalación debe ser permanente puede anclarse la electrobomba al suelo aprovechando los orificios que existen en la peana soporte.

Deben instalarse en lugares secos y a salvo de posibles inundaciones.

3. MONTAJE DE TUBERÍAS

El tubo de aspiración debe ser resistente a la depresión y permanecer sumergido unos 30 cms. bajo el nivel del agua a fin de impedir la formación de remolinos y su inevitable consecuencia: la entrada de aire. Si la tubería de aspiración tiene una longitud superior a 7 mts. se recomienda un Ø de tubería superior a la boca de entrada de la bomba.

Las uniones o racords deben ser totalmente estancos. Se aconseja eliminar en lo posible las curvas y trazados sinuosos, pro-

curando que todo el recorrido de aspiración ofrezca una pendiente mínima del 2%.

La tubería de impulsión deber ser de un diámetro igual o superior al de la boca de salida de la bomba.

En ningún caso las tuberías de aspiración o impulsión deben descansar sobre la bomba.

4. CONEXIÓN ELÉCTRICA

La instalación eléctrica debe estructurarse con un dispositivo de separación múltiple con apertura de contactos de al menos 3 mm.

La protección del sistema se hará con interruptor diferencial (l fn = 30 ma.). El cable de alimentación se acomodará a la norma CEE (2) o bien al H07 RN-F según VDE 0250.

Los motores monofásicos llevan incorporada protección térmica.

Los esquemas de la figura (1) facilitan una correcta conexión eléctrica.

5. CONTROLES PREVIOS A LA PUESTA EN MARCHA INICIAL

1. Compruebe que la tensión y frecuencia de la red corresponden a las indicadas en la placa de características.

2. Asegúrese del libre giro del eje de la bomba.

3. Llene el cuerpo de la bomba de agua desenroscando un tanto el correspondiente tapón cebado.

4. Verifique el sentido de giro del motor según se indica en la tapa del ventilador. En los motores trifásicos, si el sentido de giro no es el adecuadamente marcado, deben invertirse dos fases del cuadro de protección.

5. NUNCA HAGA FUNCIONAR LA BOMBA EN SECO.

6. PUESTA EN MARCHA

– Abra todas las válvulas de compuerta que puedan existir en

los circuitos de aspiración e impulsión.

– Conecte el interruptor de alimentación eléctrica y espere mien-

tras se efectúa el autocebado. Si se hubiera instalado válvula de pie, el cebado es instantáneo.

– Verificar que el sentido de giro del motor sea horario visto

desde la tapa ventilador (Fig. 2).

–Verifique la corriente absorbida y ajuste el relé térmico sólo en

la versión trifásica.

– Si el motor no arrancara o no extrajera agua, consulte la rela-

ción de posibles averías y pertinentes resoluciones que este manual ofrece en páginas posteriores.

7. MANTENIMIENTO

Nuestras electrobombas no precisan de ningún mantenimiento especial. Se aconseja, en períodos de baja temperatura e inactividad prolongada, vaciar el cuerpo de la bomba. Si la inactividad perdura es conveniente limpiar la bomba y guardarla en lugar seco y ventilado

Page 3

INSTRUCTION MANUAL

Safety precautions

This symbol together with one of the following words “Danger” or “Warning” indicates the risk level deriving from failure to observe the prescribed safety precautions:

DANGER Warns that failure to observe the pre risk of cautions involves a risk of electric electric shock shock.

DANGER Warns that failure to observe the pre-

cautions involves a risk of damage to persons and/or things.

WARNING Warns that failure to observe the precau-

tions involves the risk of damaging the pum and/or the plant.

1. SPECIFICATIONS

This manual has been conceived to offer the user adecuate information on the installation, operation and maintenance of our electropumps. We suggest you read it thoroughly.

These are centrifugal horizontal electropumps, with self-priming capacity and supplied with Ventury system so to reach suctions of up to 9 mts. Connect a foot valve and the pump will get an inmediately self-priming.

They have been designed to operate with clean water at a maximum temperature of 35

C. Operating with any kind of water,

other than that just described, should be avoided. These pumps have been built with first quality materials, submitted

to strict hydraulic and electric controls and verified thoroughly. Following these present instructions and the electrical chart, will

help you to achieve a correct installation. Failure to do this could result in motor over-charge and any other consequences, which we wish to be relieved of.

2. INSTALLATION

The electropumps must be placed as near as possible to the water level in order to obtain the minimum suction lift and reduce the loss of head.

If the installation is to be permanent, pump should be attached to the floor or ground using the holes in the pump bracket.

They should be installed in dry placed and safe from any possible flooding.

3. PIPE ASSEMBLY

The suction pipe must be resistant to depression and be kept submerged 30 cms below water level to prevent the formation of whirls and its inevitable consequence: Air leaks. If suction lift is over 7 mts, the use of a pipe of a bigger diameter than the admission port of the pump is recommended.

The unions or connections must be absolutely watertight. It is recommended to reduce pipe bends to the minimum possible.

Make sure that the complete suction pipe has a minimum inclination of 2%.

The discharge pipe should have a diametre equal or bigger than that of the pump outlet.

In any case should the suction or discharge pipes rest on top of the pump.

4. ELECTRICAL CONNECTION

The electric installation should be provided by a system of multiple separations with contact openings of at least 3 mm. The protection of the system will be made by a differential switch (Ifn = 30 mA.) The electric cable must correspond to the EEC (2) norm or to the type H07 RN-F according to VDE 0250. The single phase motors have a built-in thermal protection. Look at the schematic drawing on Fig (1) for a correct electrical connection.

5. CONTROLS PRIOR TO THE INITIAL STARTING

1. Check that the tension and frequency of the electric supply correspond to that indicated on the technical characteristics label.

2. Make sure that the shaft rotates freely.

3. Fill pump body with water, unscrewing slightly the priming plug.

4. Verify the motor sense of rotating as indicated on the fan cover.

5. THIS PUMP SHOULD NEVER BE DRY OPERATED.

6. STARTING

– Open all gate valves installed in the suction and discharge

circuits.

– Conect the electric supply switch and wait for the priming to be

completed. If a foot valve has been installed, the priming will be instantaneous.

– Verify the motor sense of rotating is clockwise, checked from

the fun cover (Fig. 2).

– If motor fails to start or does not deliver water, refer to our

“Trouble Shooting” list with the possible problems and consequent actions to take. This information will be found on the next pages.

7. MAINTENANCE

Our electropumps do not need any special maintenance. Pump body should be drained during periods of low temperatures or long periods of inactivity. If this inactivity lasted longuer, pump should be cleaned and kept in a dry and aired place.

Page 4

Avertissements pour la sécurité des personnes et des choses

Le symbole associè à l’un des mots: “Danger” et “Avertissement” indique la possibilité de danger dérivant du non respect de la prescription correspondante, suivant les spécifications suivantes:

DANGER Avertit que la non observation de la tension prescription comporte un risque de dangereuse choc électrique.

DANGER Avertit que la non observation de la

prescription comporte un risque de lésion ou dommage aux personnes et/ou aux choses.

AVERTISSEMENT

Avertit que la non observation de la prescription comporte un risque de dommage à la pompe et/ou à l’installa tion.

1. GÉNERALITÉS

Ce manuel prétend fournir à l’utilisateur des renseignements pertinents concernant l’installation, l’utilisation et l’entretien de nos électropompes. Nous en suggérons donc une lecture attentive.

Il s’agit d’électropompes centrifuges horizontales dotées d’autoamorçage et pourvues d’un système Venturi pour l’obtention d’aspirations pouvant atteindre 9 m. Installer un clapet de pied crépine et vous obtiendrez un amorçage immédiat.

Etant conçues pour travailler avec des eaux propres et à une température maximale de 35

C, il faut éviter les types d’eaux ne

se conformant pas à cette caractéristique. Les matériaux utilisés dans la construction de nos électro-

pompes sont de premier choix, et ont été soumis à de stricts contrôles Hydrauliques et électriques et, enfin, vérifiés avec une rigueur extrême.

Un respect sans faille des instructions d’installation et d’emploi et de celles des schémas de connexions électriques évitera au moteur les surcharges et les suites de n’importe quelle nature qui pourraient en découler et dont nous déclinons toute responsabilité.

2. INSTALLATION

Les électropompes doivent être positionées le plus près possible du niveau de l’eau pour obtenir un parcours minimal d’aspiration, réduisant ainsi les pertes de charge.

Si l’installation doit être permanente, l’électropompe peut être ancrée au sol en utilisant les trous existant dans le socle-support.

Elles devront être installées dans des endroits secs et à l’abri d’éventuelles inondations.

3. POSE DES TUYAUX

Le tuyau d’aspiration doit être résistant à la dépression et se trouver à quelque 30 cm en dessous du niveau de l’eau afin d’empêcher la formation de tourbillons et la suite inévitable de ces derniers, à savoir: l’entrée d’air. Si le parcours d’aspiration dépasse 7 m il est conseillé d’utiliser un tuyau au diamètre plus important que l’orifice d’aspiration de la pompe.

Les unions ou raccordements devront être parfaitement étanches. Il est conseillé d’eliminer dans la mesure du possible les courbes et les tracés sinueux, en veillant à ce que la totalité du tracé d’aspiration ait une pente minimale de 2%.

Le tuyau de refoulement doit avoir un diamètre égal ou supérieur à celui de l’orifice de sortie de la pompe.

En aucun cas les tuyaux d’aspiration ou de refoulement ne devront produire d’efforts mecaniques sur la pompe.

4. BRANCHEMENT ÉLECTRIQUE

L’installation électrique devra être munie d’un système séparateur multiple avec ouverture de contacts d’au moins 3 mm.

La protection du système sera fondée sur un interrupteur différentiel (lfn = 30 ma). Le câble d’alimentation doit être conforme, soit à la norme CEE (2), soit au type H07 RNF, suivant VDE 0250.

Les moteurs monophasés portent une protection thermique incorporée.

Les schémas de la fig. 1 illustrent un branchement électrique bien fait.

5. CONTRÔLES PRÉALABLES À LA PREMIÈRE MISE EN MARCHE

1. Vérifiez si la tension et la fréquence du réseau correspondent bien à celles indiquées sur la plaque des caractéristiques.

2. Assurez-vous que l’arbre de la pompe tourne librement.

3. Remplissez d’eau le corps de la pompe en dévissant quelque peu le bouchon d’amorçage correspóndant.

4. Vérifiez le sens de rotation du moteur en suivant l’indication figurant sur le couvercle du ventilateur.

5. NE FAITES JAMAIS MARCHER LA POMPE A SEC.

6. MISE EN MARCHE

– Ouvrez toutes le vannes de passages existant dans les circuits

d’aspiration et de refoulement.

– Branchez l’interrupteur d’alimentation électrique et attendez

que l’auto-amorçage se fasse. Lorsqu’une valve à pied est installée l’amorçage est instantané.

– Vérifier que le moteur tourne dans le sens des aiguilles d’une

montre en se plaçant côté couvercle ventilateur (Fig. 2).

– Vérifiez le courant absorbé par le moteur et ne réglez le relai

thermique que pour la version triphasée.

– Si le moteur ne démarre pas ou s’il n’y a pas d’extraction d’eau

reportez-vous au répertoire des éventuelles pannes et solutions pertinentes que le présent livret vous propose dans les pages qui suivent.

7. ENTRETIEN

Nos électropompes n’ont besoin d’aucun entretien particulier. Cela étant, il est conseillé en périodes d’inactivité prolongée et de basses températures de vider le corps de la pompe. Lorsque l’inactivité se poursuit il convient de nettoyer la pompe et de la ranger dans un endroit sec et aéré.

MANUEL D’INSTRUCTIONS

Page 5

GEBRAUCHSANWEISUNG

Sicherheitshinweise für personen und sachen

Dieses Symbol gibt zusammen mit den Schriftzügen “Achtung” und “Vorsicht die Wahrscheinlichkeit eines Risikos an, das auf die Nichbeachtung der Vorschriften zurückgeht. Die Schriftzüge sind wie folgt in den Vorschriften zu verstehen:

GEFAHR Macht darauf aufmerksam, daß gefaerliche Nichbeachtungder Vorschriften das Risiko spannung eines elektrischen Schadens nach sich

ziehen kann.

GEFAHR Macht darauf aufmerksam, daß

Nichtbeachtung der Vorschriften das Risiko eines Schadens an Personen und/oder Sachen nach sich ziehen kann.

VORSICHT Macht darauf aufmerksam, daß die

Nichtbeachtung der Vorschriften das Risikos eines Schadens an Pumpe und/oder Anlage nach sich zieht kann.

1. ALLGEMEINES

Vor der Inbetriebnahme ist die nachfolgende Betriebsanleitung durchzulesen und zu beachten, daß bei Schäden und Betriebsstörungen, die durch unsachgemäße Behandlung hervorgerufen werden, keine Gewährleistung übernommen wird.

Es handelt sich um selbstansaugende horizontale Elektrokreiselpumpen mit Injektor-System für Saug höhen bis zu 9 m.

Sie sind für sauberes Wasser mit einer Temperatur von max. 35

ausgelegt; ein anderweitiger Einsatz sollte vermieden werden. Unsere Pumpem werden aus erstklassigen Werkstoffen

gefertigt, die den härtesten hydraulischen bzw elektrischen Tests unterzogen und nach strengsten Massstäben geprüft werden.

2. MONTAGE

Zur Vermeidung langer Saugleitungen und der dadurch bedingten Leistungsverluste müssen die Pumpen möglichst auf Höhe des Wasserspiegels installiert werden.

Im Falle fester Pumpanlagen Kann die Elektropumpe auf dem Erdboden verankert werden, wozu die in der Grundplatte vorgesehenen Bohrungen zu verwenden sind.

Die pumpen sind trocken und überschwemmungssicher aufzustellen.

3. VERLEGUNG DER LEITUNGEN

Die Saugleitung muss unterdrucksicher sein und ca. 30 cm unterhalb des Wasserspiegels verlegt werden. Hierdurch werden Wirbelbildung und ein damit zwangsläufig verbundener Lufteintritt vermieden.

Die Rohrverbindungen müssen 100% luftdicht sein. Rohrbögen und eine wellige Auslegung sind möglischst zu vermeiden. Die Saugleitung sollte auf ihrer gesamten Länge ein Mindestgefälle von 2% aufweisen.

Für die Druckleitung ist ein Rohrdurchmesser zu wählen, der entweder gleich oder grösser als der des Druckstutzens der Pumpe ist.

Saug- und Druckleitung dürfen keinesfalls auf der Pumpe aufliegen.

4. NETZANSCHLUSS

Der elektrische Anschluss erfolgt an einer ordnungsgemäss installierten Schutzkontaktsteckdose mit einer Netzspannung von 230 V 50 Hz.

5. VORSICHT!

An Schwimmbecken und Gartenteichen und in deren Schutzbereich ist die Benutzung der Pumpe nur mit Fehler-Strom-Schutzschalter (30 mA) nach DIN VDE 0100 Teil 702 06.92 zulässig.

Bitte fragen Sie Ihren Elektrofachmann. Die Pumpen haben einen integrierten Motor-

schutzschalter. Für die Folgen unsachgemässer Installation,

Inbetriebnahme und nicht vorschriftsmässiger Elektroinstallationen übernehmen wir keine Haftung.

Das Netzkabel muss der EG-Norm (2) oder dem Typ H07 RN-F nach VDE 0250 entsprechen.

6. KONTROLLMASSNAHMEN VOR DER ERSTEN INBETRIEBNAHME

1. Stellen Sie sicher, dass Spannung und Frequenz von Stromnetz und Pumpe (siehe typenschild) übereinstimmen.

2. Achten Sie auf ein freies Drehen der Pumpenwelle.

3. Füllen Sie durch leichtes Aufschrauben des entsprechenden

Selbstansaugverschlusses den Pumpenkörper mit Wasser an.

4. Überprüfen Sie, ob die Drehrichtung des Motores mit der auf

dem Ventilatordeckel angegebenen Richtung übereinstimmt. Ist dies nicht der Fall, müssen bei Drehstrommotoren zwei Phasen des Netzkabels an der Sicherungstafel umgekehrt werden.

5. SETZEN SIE DIE PUMPE NIEMALS TROCKEN IN BETRIEB.

7. IBETRIEBNAHME

– Öffnen Sie alle eventuell vorhandenen Schieberventile

in Druck- und Saugleitung.

– Stellen Sie den Hauptschalter auf EIN und warten Sie,

bis die Selbstansaugphase der Pumpe abgeschlossen ist. Bei Einbau eines Fussventils geschieht dies unmittelbar beim Einschalten.

– Überprüfen, ob der Motor im Uhrzeigersinn dreht

(Blickrichtung auf die Lüfterhaube) Fig. 2.

– Stellen Sie nach Überprüfung der aufgenommenen

Leistung das Thermoschtzrelais entsprechend ein (nur bei Drehstromausführung).

– Springt der Motor nicht an oder wird kein Wasser

gefördert sollte die nachfolgende Aufstellung eventueller Defekte und deren Abhilfe zu Rate gezogen werden.

8. WARTUNG

Unsere Elektropumpen bedürfen Keiner besonderen Wartung. Während der kalten Jahreszeit und bei längerem Stillstand der Anlage sollte der Pumpenkörper entleert werden. Wird die Anlage für längere Zeit überhaupt nicht benutzt, ist die Pumpe zu reinigen und an einem trockenen und gut gelüfteten Ort su largern.

Page 6

MANUALE D’ISTRUZIONI

Avvertimenti per la sicurezza delle persone e delle cose

Questa simbologia assieme alle relative diciture: “Pericolo” e “Avvertenza” indicano la potenzialità del rischio derivante dal mancato rispetto della prescrizione alla quale sono stati abbinati, come sotto specificato:

PERICOLO

Avverte che la mancata osservanza

rischio di scosse

della prescrizione comporta un rischio

elettriche

di scosse elettriche.

PERICOLO

Avverte che la mancata osservanza della prescrizione comporta un rischio di danno alle persone e/o alle cose.

AVVERTENZA

Avverte che la mancata osservanza della prescrizione comporta un rischio di danno alla pompa o al l’impianto.

1. GENERALITÀ

Il presente manuale vuole offrire all’utente la pertinente informazione sull’installazione, l’uso e la manutenzione delle nostre elettropompe, per cui consigliamo di leggerlo attentamente.

Si tratta di elettropompe centrifughe orizzontali, con innesco automatico e fornite di un sistema Venturi per ottenere aspirazioni fino a 9 metri.

Utilizzare una valvola di fondo per ottenere un innesco istantaneo.

Essendo concepite per lavorare con acqua pulita e ad una temperatura massima di 35

C, si devono evitare i tipi di acqua che

non presentino tale caratteristica. Sono state costruite con materiali di prima qualità, sottoposte a

stretti controlli idraulici ed elettrici e rigorosamente verificate. Si otterrà una corretta installazione seguendo le presenti

istruzioni e quelle dello schema elettrico, sotto pena di sovraccarichi nel motore e qualsiasi altra conseguenza di ogni tipo che ne potrebbe derivare, sulla quale decliniamo ogni responsabilità.

2. INSTALLAZIONE

Le elettropompe devono essere collocate il più vicino possibile al livello dell’acqua per ottenere el minor percorso d’aspirazione possibile, riducendo così le perdite di carico.

Se l’installazione deve essere permanente, si può ancorare l’elettropompa al suolo utilizzando i fori che esistono nella base di supporto.

Si devono installare in luoghi secchi e al riparo da possibili inondazioni.

3. MONTAGGIO DELLE TUBAZIONI

Il tubo d’aspirazione deve essere resistente alla pressione e rimanere sommerso circa 30 cm al di sotto del livello dell’acqua, per impedire la formazione di mulinelli e la loro inevitabile conseguenza: l’entrata d’aria. Se il percorso d’aspirazione è superiore a 7 metri, si raccomanda di utilizzare un tubo di diametro maggiore della bocca d’ammissione della pompa.

Le unioni ed i raccordi devono essere totalmente stagni. Si con-

siglia di eliminare per quanto possibile le curve con tracciati sinuosi, cercando di far sì che tutto il percorso d’aspirazione offra un’inclinazione minima del 2%.

La tubatura d’impulsione deve avere un diametro uguale o superiore a quello della bocca d’uscita della pompa.

In nessun caso le turbature d’aspirazione o d’impulsione devono riposare sulla pompa.

4. COLLEGAMENTO ELETTRICO

L’installazione elettrica dovrà disporre di un sistema a separazione multipla, con apertura dei contatti di almeno 3 mm.

La protezione del sistema si baserà su un interrottore defferenziale (Ifn = 30 ma). Il cavo d’alimentazione deve adeguarsi alla norma CEE (2) oppure al tipo H07 RN-F della VDE 0250.

I motori monofasici incorporano una protezione termica. Gli schemi della fig. 1 agevolano un corretto collega-

mento elettrico.

5. CONTROLLO PREVI ALLA MESSA IN MARCIA INIZIALE

1. Verificare che la tensione e la frequenza della rete corrispondano con quelle indicate sulla piastrina delle caratteristiche.

2. Assicurarsi che l’albero della pompa giri liberamente.

3. Riempire d’acqua il corpo della pompa svitando un po’il corrispondente tappo d’innesco.

4. Controllare che il senso di rotazione del motore coincida con quello indicato sul coperchio del ventilatore.

5. NON FAR MAI FUNZIONARE LA POMPA A SECCO.

6. MESSA IN MARCIA

– Aprire tutte le valvole a saracinesca che possano esistire nei

circuiti d’aspirazione e d’impulsione.

– Connettere l’interruttore d’alimentazione elettrica ed

aspettare mentre si realizza l’innesco automatico. Se è installata la valvola di fondo, l’innesco è istantaneo.

– Controllare che il motore giri in senso orario, visto dal cop-

erchio del ventilatore (Fig. 2). – Verificare la corrente assorbita. – Se il motore non funzionasse o non estraesse acqua cercare

di scoprire l’anomalia attraverso l’elenco delle possibili avarie

e delle loro pertinenti soluzioni, che questo manuale offre.

7. MANUTENZIONE

Le nostre elettropompe non hanno bisogno di nessuna manutenzione speciale. Si raccomanda tuttavia di vuotare il corpo della pompa durante i periodi di basse temperature, o in caso d’inattività prolungata. Se l’inattività persiste, è conveniente pulire la pompa e riporla in un luogo secco e ventilato.

Page 7

MANUAL DE INSTRUÇÕES

Advertência para a segurança de pessoas e coisas

Esta simbologia junto das palavras “Perigo” e “Atenção”, indicam a possibilidade de perigo em consequência do desrespeito pelas prescrições correspondentes.

PERIGO A inadvertência desta prescrição com- de porta perigo de electrocussão. electrocussão

PERIGO A inadvertência desta prescrição com-

porta riscos humanos e materiais.

ATENÇÃO A inadvertência desta prescrição com

porta o perigo de danos à bomba ou na instalação.

1. GENERALIDADES

Este manual pretende ofrecer ao utilizador informações pertinentes sobre a instalação, uso e manutenção das nossas electrobombas, pelo que sugerimos uma leitura atenta do mesmo.

Trata-se de electrobombas centrífugas horizontais, autoferrantes e providas de um ventury para obter aspiração até 9 mts. Autilização de válvula de pé permite obter uma ferragem instantânea.

Estando previstas para trabalhar com água limpa e a uma temperatura de 35

C, devem-se evitar os tipos de água que não ten-

ham aquelas características. Foram construídas com materiais de primeira qualidado e sub-

metidas a rigoroso controlo hidraúlico e eléctrico. Obter-se-à uma instalação correcta seguindo as presentes

instruções e as do esquema eléctrico. Anão observação destas instruções podem acarretar sobrecargas no motor ou quaisquer outras de que desejamos vernos iliberados.

2. INSTALAÇÃO

As electrobombas devem ser colocadas o mais próximo possível do nível da água para obter uma menor altura de aspiração, reduzindo assim as perdas de carga.

Se a instalação for permanente, pode fixar-se a electrobomba ao solo aproveitando os orifícios existentes para o efeito.

Devem instalar-se em locais secos e a salvo de possíveis inundações.

3. MONTAGEM DOS TUBOS

O tubo de aspiração deve ser resistente à depressão e permanecer submerso uns 30 cms, a fim de evitar a formação de remoínhos e a sua inevitável consequência: a entrada de ar.

As uniões e racords devem ser totalmente estanques. Aconselha-se, sempre que possível, a eliminação de curvas e traçados sinuosos, procurando que a tubagem de aspiração tenha uma inclinação mínima de 2%.

A tubagem de compressão deve ter um diâmetro igual ou superior ao orifício de saída da bomba.

Em caso algum as tubagens de aspiração e compressão devem ficar apoiadas na bomba.

4. LIGAÇÃO ELÉCTRICA

A instalação eléctrica deve estructurar-se com um dispositivo de separação múltipla com abertura de contactos de, pelo menos, 3 mm.

A protecção do sistema far-se-à com interruptor diferencial (Ifn = 30 ma). O cabo de alimentação deverá obedecer à norma CEE (2) ou ao tipo H07 RN-F segundo VDE 0250.

Os motores monofásicos têm protecção térmica incorporada.

Os esquemas da figura (1) facilitam uma correcta ligação eléctrica.

5. CONTROLOLS PRÉVIOS AO ARRANQUE INICIAL

1. Comprove se a tensão e frequência da rede correspondem às indicadas na placa de características.

2. Assegure-se que o veio da bomba roda livremente.

3. Encha o corpo da bomba com água.

4. Verifique se o sentido de rotação do motor corresponde ao indicado na tampa do ventilador.

5. NUNCA FAÇA FUNCIONAR ABOMBAEM SECO.

6. ARRANQUE

– Abra todas as válvulas de seccionamiento que existam nos

circuitos de aspiração e compressão.

– Ligue o interruptor de alimentação e espere que se efectue a

ferragem. Se se tiver instalado uma válvula de pé a ferragem é instantânea.

– Verificar se o motor gira no sentido horário visto do lado da

tampa do ventilador (Fig. 2).

– Verifique o corrente absorvida e ajuste o relé térmico. Apenas

na versão trifásica.

– Se o motor não arrancar ou não extrair água, consulte e

relação de possíveis avarias e resoluções que este manual oferece.

7. MANUTENÇÃO

As nossas electrobombas não precisam de nenhuma manutenção especial. Aconselha-se, em época de temperaturas baixas e inactividade prolongada, esvaziar o corpo da bomba. Se a inactividado perdurar durante muito tempo, é conveniente limpar a bomba e guardá-la em local seco e ventilado.

Page 8

Эти символы вместе со словами "Опасно" или "Осторожно" показывают степень риска при несоблюдении мер предосторожности:

ОАО озможность поражения электротоком

при несоблюдении мер предосторожности.

ОАО озможность поражения людей и/или

повреждения предметов.

ОООО

озможность повреждение насоса и / или оборудования

1. Основные сведения

ожалуйста, изучите инструкцию в целях лучшего использования насоса и его безопасной эксплуатации.

DELTA, ALFA – серия центробежных горизонтальных самовсасывающих электронасосов, снабженных системой Venturi для достижения эффекта самовсасывания с глубины до 9 м.

Они разработаны, чтобы функционировать с чистой водой максимальной температуры 35. асос должен избегать работы с любой другой жидкостью отличающейся от описания выше.

одсоедините клапан на всасывающий патрубок, залейте корпус насоса водой, и он будет качать, без предварительного заполнения трубопровода.

атериалы, используемые в конструкции изделий имеют превосходное качество, проходят строгий контроль и гарантируют многолетнюю эксплуатацию.

рочитайте всю инструкцию и строго следуйте указаниям по установке и использованию насоса. Обратите внимание на схемы электрических соединений. есоблюдение правил может привести к перегрузке двигателя или другим повреждениям, за которые мы не можем нести ответственности.

2. Установка

Электронасос установить на ровную, жесткую площадку в хорошо проветриваемом месте, защищенном от непогоды. ля уменьшения шума и вибрации при работе крепление к площадке следует выполнить через резиновые шайбы и прокладки.

асос должен устанавливаться как можно ближе к уровню воды, чтобы свести к минимуму высоту всасывания, уменьшить потери напора и добиться максимальных гидравлических характеристик.

ри установке металлических трубопроводов нагрузка не должна передаваться на корпус насоса.

3. рубопроводы

иаметры труб должны соответствовать присоединительным размерам входного и выходного отверстий электронасоса.

 случаях, где высота всасывания больше 5 метров, или протяженность горизонтального участка 10 и более метров, диаметр всасывающей трубы необходимо установить больше диаметра всасывающего отверстия электронасоса. сасывающая труба должна быть чистой, без сужений и резких изгибов, с обязательным уклоном в сторону источника воды, абсолютно герметичной для сохранения давления, которое создает на всасывании электронасос.

сасывающий трубопровод должен быть погружен ниже уровня воды не менее 30 см во избежание формирования вихрей и образования воздушной пробки.

4. Электрическое соединение

ОАО: риск поражения электротоком.

Электрооборудование должно быть с эффективным заземлением и соответствовать национальным правилам.

асос должен быть снабжен высокочувствительным дифференциальным выключателем (Iv=30mA).

Однофазные двигатели имеют встроенную тепловую защиту от перегрузок.

 трехфазным электродвигателям потребитель должен установить защиту к насосу согласно соответствующим установочным правилам. ледуйте (fig.№1) для правильного подключения к электросети.

5. онтроль перед запуском

ОООО: Убедитесь, что частота и напряжение сети соответствуют данным насоса.

Удостоверьтесь, что вал электродвигателя вращается свободно.

олностью заполните корпус насоса и всасывающий трубопровод водой через заливное отверстие.

роверьте, чтобы не было никакой утечки через соединения.

роверьте, чтобы обеспечивалось вращение двигателя в соответствии обозначенным направлением. ри неправильном направлении вращения трехфазных электродвигателей переставьте местами любые две фазы.

АО ОА  О АОАЬ  О!

6. &апуск

Откройте все краны на всасывающих и нагнетательных трубопроводах. роверьте потребляемый ток и отрегулируйте тепловое реле для трехфазных моделей.

сли в работе насоса появились какие-то отклонения от нормы – обратитесь к писку возможных неисправностей.

7. 'ранение

Обязательно слить воду из корпуса насоса и труб, если электронасос не используется длительное время или при низкой температуре. АЬ  УО ОАО О!

ехника безопасности

Page 9

Page 10

(1) (2)

1. )вигатель не включается

2. ет всасывания

3. )вигатель работает, но нет давления.

4. асос не дает паспортной производительнос ти.

5. )вигатель перегрелся.

6. )вигатель включается и останавливается автоматически.

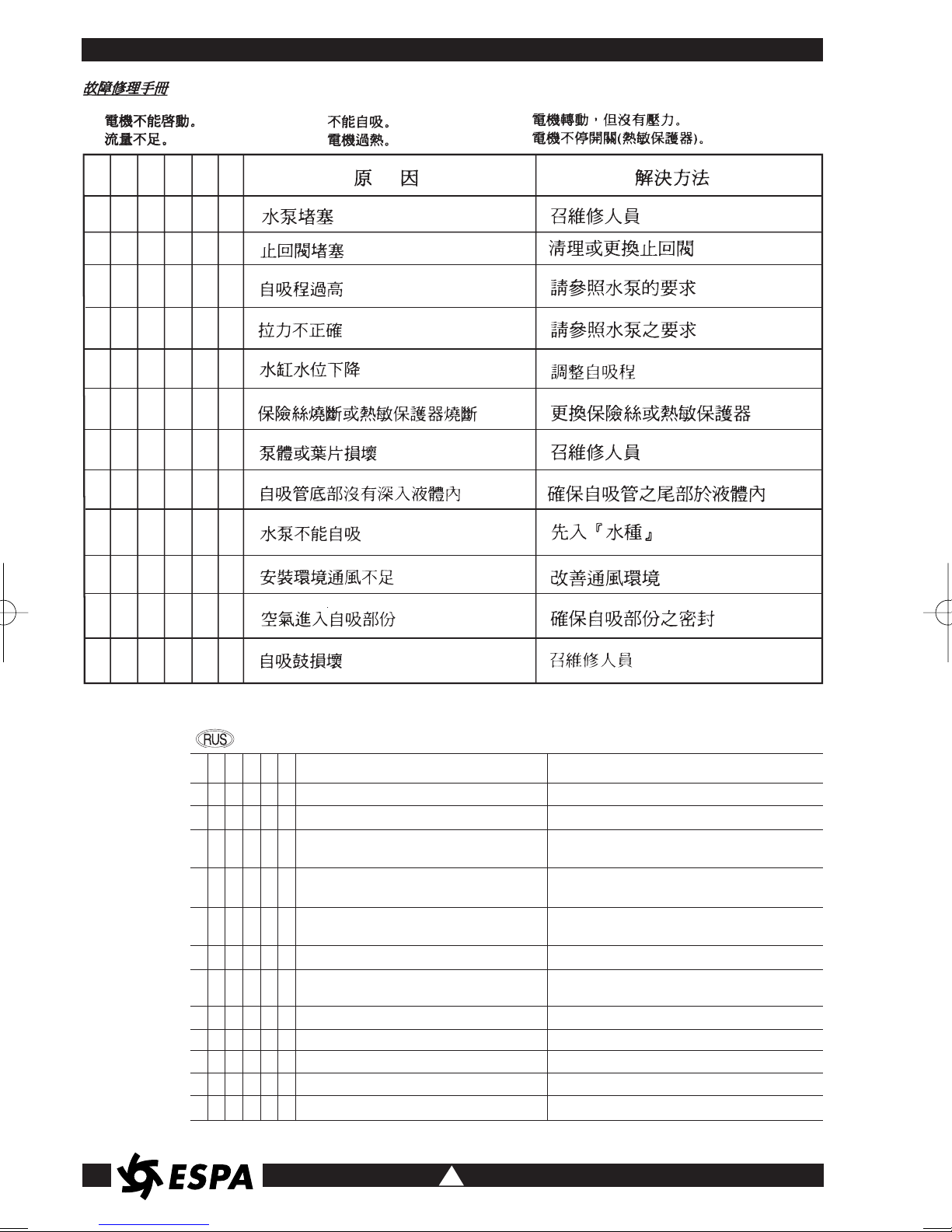

О озможных неисправностей и способы их устранения

еисправность

123456

XXX

асос заблокирован Отключить насос и обратиться в сервисный центр

Обратный клапан засорился Очистить его или поменять на новый

Общая манометрическая высота Определить геометрическую высоту и больше паспортной падение напора

есоответствующее напряжение роверьте напряжение, оно должно быть

как указано в инструкции

Уровень воды в скважине или резервуаре роверьте высоту всасывания снизился

редохранитель или реле отключено оменять предохранитель или реле

зношенна крыльчатка Отключить насос и обратиться в сервисный

центр

лапан не погружен Убедитесь, что всасывающая труба погружена

асос не качает аполнить корпус насоса водой

е проветриваемое помещение делать хорошую вентиляцию

опадание воздуха Уплотнить правильно соединительные части

рубка Venturi засорилась Отключить насос и обратиться в сервисный центр

Устранение

(4)

(1)

(2) (3) (4) (5) (6)

(5)

x x x x x x x x x x x x x x x x

(3) (6)

x x x x x

Page 11

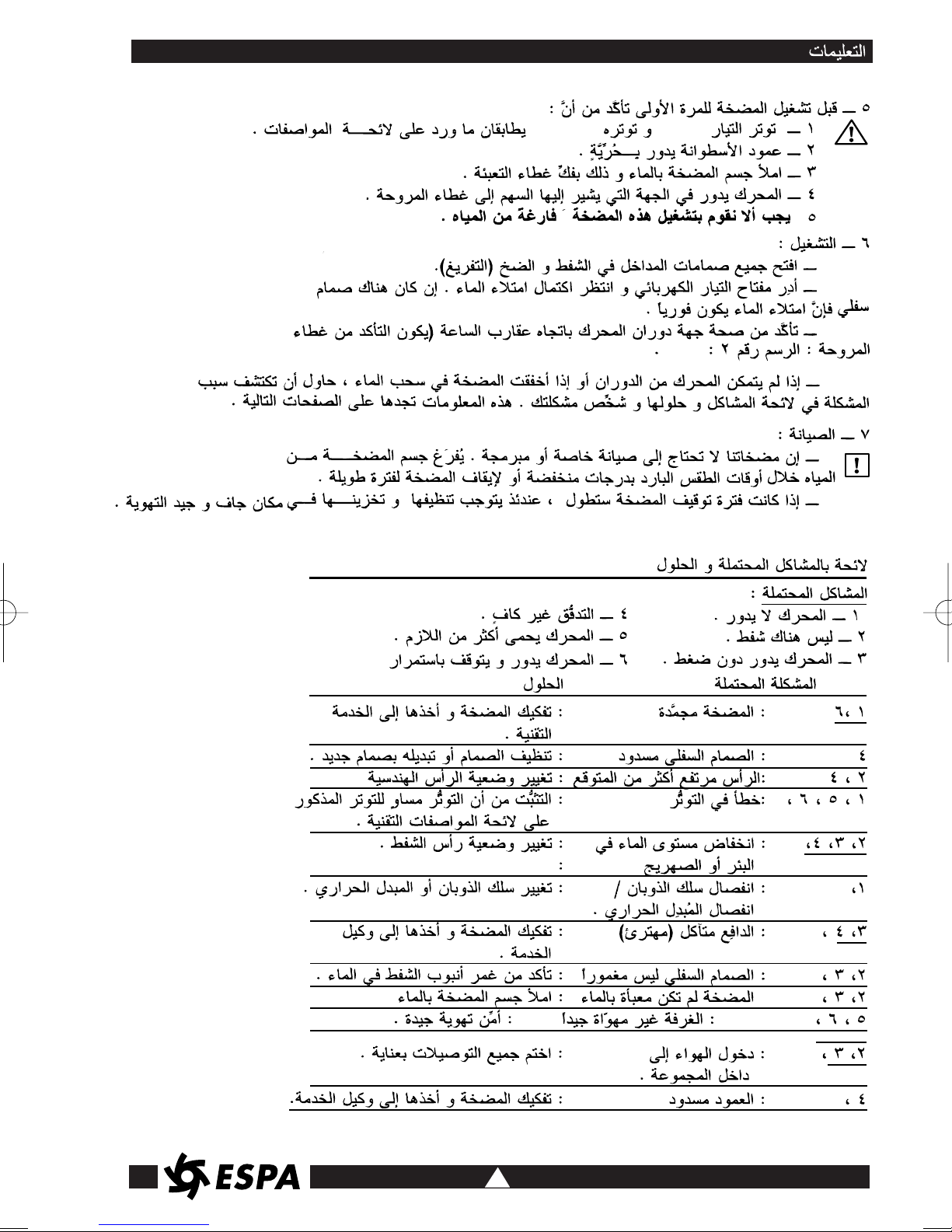

/ Frequency / / Voltage /

/ Fig. 2 /

(Klixon)

(Ventury)

Page 12

/ Venturi /

. (1fn=30 mA) / Differential switch /

/ EEC 2 /

(mono phase) / VDE 0250 / / H07 RN-F /

(fig. )

Page 13

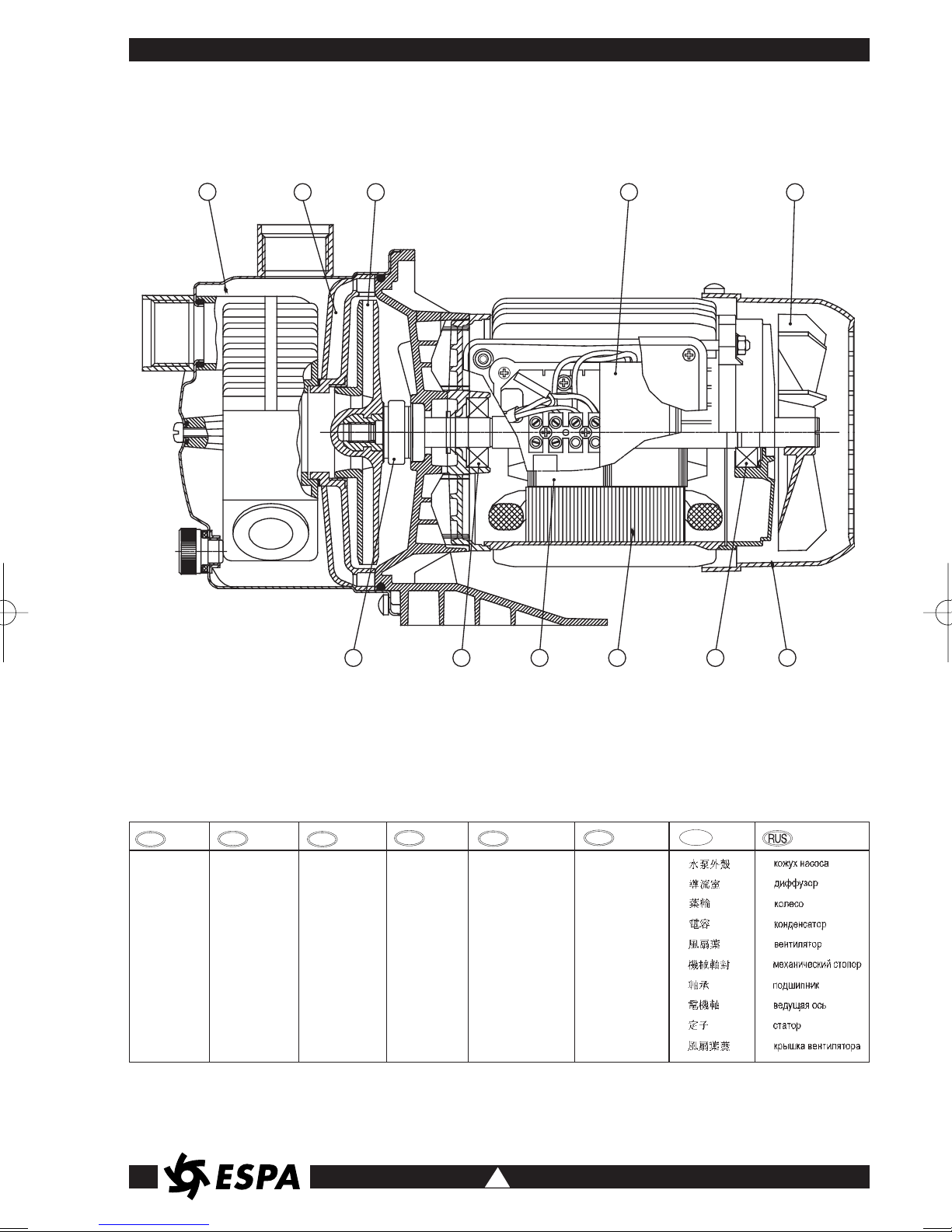

1. Cuerpo bomba

2. Difusor

3. Rodete

4. Condensador

5. Ventilador

6. Retén mecánico

7. Rodamiento

8. Eje motor

9. Estator

10. Tapa ventilador

1. Pump casing

2. Diffuser

3. Impeller connector

4. Capacitor

5. Fan

6. Mechanical seal

7. Anti-friction bearing

8. Motor shaft

9. Stator

10. Fan hood

1. Corps de pompe

2. Diffuseur

3. Roue

4. Condensateur

5. Ventilateur

6.Garniture mecanica

7. Roulement

8. Arbre de moteur

9. Stator

10. Capot de ventilateur

1. Pumpengehäuse

2. Leitrad

3. Laufrad

4. Kondensator

5. Lüfterrad

6. Gleitringdichtung

7. Wälzlager

8. Motorwelle

9. Stator

10. Lüfterhaube

1. Corpo della pompa

2. Difusor

3. Girante

4. Condensatore

5. Ventola

6. Tenuta meccanica

7. Cusinetto a rotolamento

8. Albero del motore

9. Estator

10. Cuffia della ventola

1. Corpo de pompa

2. Difusor

3. Impulsor

4. Consensador

5. Ventilador

6. Fecho mecanico

7. Rolamento

8. Veio de motor

9. Stator

10. Tampa do ventilador

10.

2 3

LINEA

Page 14

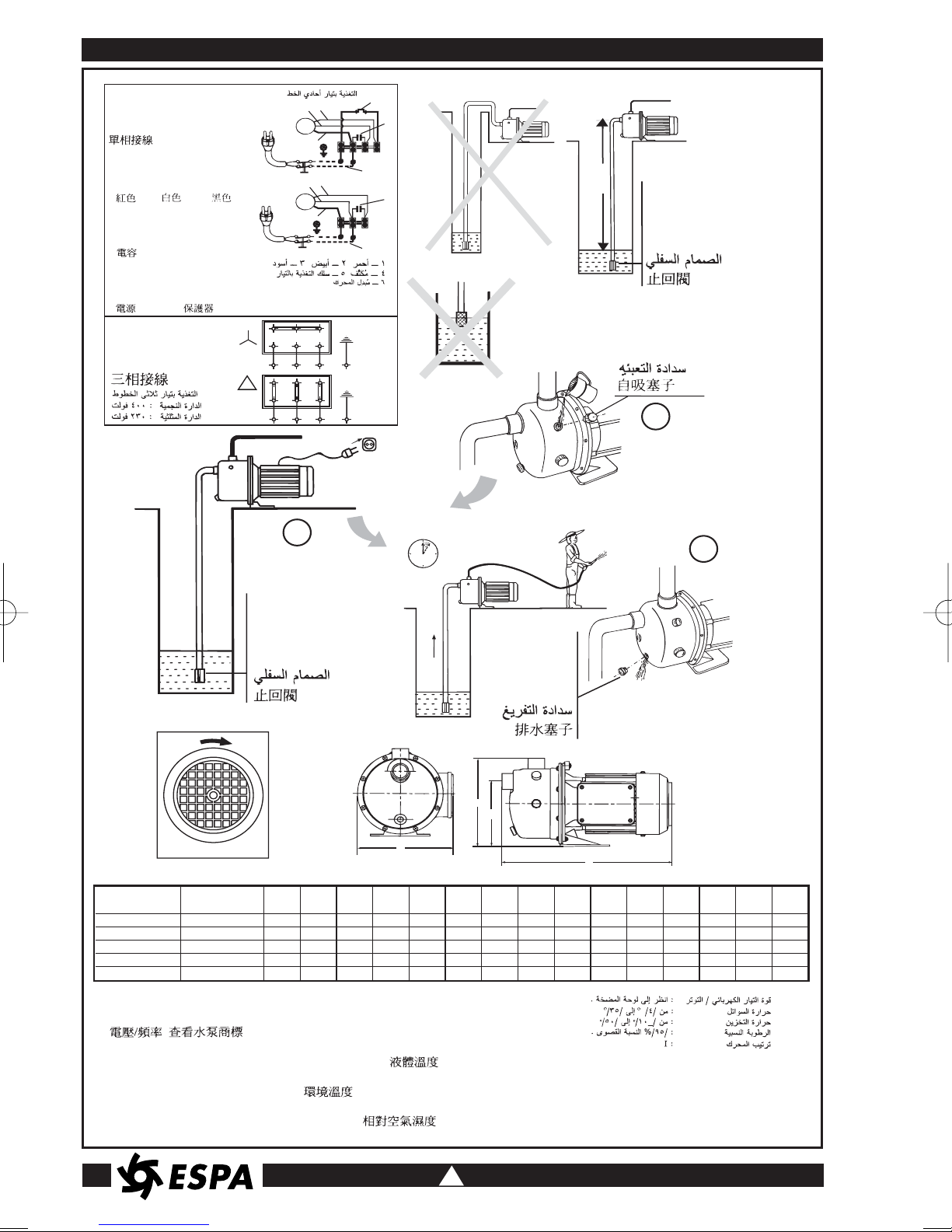

ALIMENTACIÓN MONOFÁSICA

230V 50Hz 230/400V 50Hz

Q max. H max. A 1∼ A3∼

C - uF

IP η (%)

dBA A B C D F

(l/min.) (m) 230V 400V (kW) ±1 (mm) (mm) (mm) (mm)

DELTA505M DELTA505 55 36 3.5 1.4 12 0.7 55 33 <70 212 340 200 150 1” 6.5 DELTA755M DELTA755 55 42 3.7 1.5 12 0.8 55 33 70 212 340 200 150 1” 7.2 DELTA1005M DELTA 1005 55 52 5 2.1 16 1 55 40 72 220 360 200 150 1” 9.5 POOL M POOL 55 52 5 2.1 16 1 55 40 72 205 365 192 150 1” 9.5 MULTIPOOLM MULTIPOOL 65 44 3.5 1.4 12 0.8 55 35 <70 210 395 220 – 1” 10

SINGLE PHASE SUPPLY ALIMENTATION MONOPHASÉE EINPHASENSTROM ALIMENTAZIONE MONOFASICA ALIMENTAÇÂO MONOFASICA

однoфазнoе пoдключение

1 - ROJO

2 - BLANCO

RED

WHITE

ROUGE

BLANC

ROT

WEISS

ROSSO

BIANCO

VERMELHO

BRANCO

красный

белый

4 - CONDENSADOR CAPACITOR CONDENSATEUR KONDENSATOR CONDENSATORE CONDENSADOR

кoнденсатoр

5 - LÍNEA LINE TENSION SPANNUNG LINEA LINHA

напряжение

ALIMENTACIÓN TRIFÁSICA THREE PHASE SUPPLY ALIMENTATION TRIPHASÉE DREIPHASENSTROM ALIMENTAZIONE TRIFASICA ALIMENTAÇÂO TRIFASICA

трехфазнoе пoдключение

6 - PROTECTOR TÉRMICO MOTOR RELAY PROTECTEUR MOTEUR MOTORSCHUTZ PROTETTORE DEL MOTORE MOTO PROTECTOR

теплoвая защита

3 - NEGRO BLACK NOIR SCHWARZ NERO PRETO

черный

Motor Relay

ZXY

UVW

VÁLVULA DE PIE

max. 9 m

400 V

FOOT VALVE CLAPET DE FOND FUSSVENTIL VALVOLA DI FONDO VÁLVULA DE FUNDO

обратный клапан

TAPÓN DE CEBADO PRIMING PLUG BOUCHON DE REMPLISSAGE EINFÜLLSTOPFEN TAPPO ASPIRAZIONE TAMPÃO DE FERRAGEM

заливнoе отверстие

230 V

Fig. 1

3 min.

VÁLVULA DE PIE FOOT VALVE CLAPET DE FOND FUSSVENTIL VALVOLA DI FONDO VÁLVULA DE FUNDO

обратный клапан

Fig. 2

TAPÓN DE VACIADO

DRAINAGE PLUG

BOUCHON DE VIDANGE

ABLAßSTOPFEN

TAPPO SCARICO

TAMPÃO DE PURGA

сливнoе отверстие

V/Hz esp.: Ver placa datos bomba / See pump nameplate / V oir plaque signalétique Siehe Pumpentypenschild / Vedere targhetta / V er chapa de caracteristicas da bomba /

Temperatura líquido / Liquid Temperature / Température du liquide / Umgebungstemperatur / Temperatura del liquido Temperatura do liquido /

Температура перекачиваемой жидкости от

Temperatura de almacenamiento / Storage temperature / Température de stockage / Lagertemteratur / Temperatura ambiente Temperatura ambiente /

Температура хранения

: -10°C a +50°C Humedad relativa del aire / Relative Air Humidity / Humidité relative de l’air / Relative Luftfeuchtigkeit / Umidità relativa dell’aria Humidade relativa do ar /

Относительная влажность воздуха

: 95% Max.

Motor classe: I

В/Гц см. на насосе

: 4°C a 35°C

Page 15

1) El motor no arranca.

2) La bomba no aspira.

3) El motor funciona pero no da presión.

4) El caudal es insuficiente.

5) El motor se calienta excesivamente.

6) El motor arranca y para automáticamente (klixon).

Bomba bloqueada Válvula de pie obturada Altura manométrica total superior a la prevista Tensión errónea Disminución del nivel de agua en el pozo Fusible o relé térmico desconectado Turbinas desgastadas Válvula de pie no sumergida Olvido de cebar la bomba Ventilación deficiente del local Entrada de aire Ventury obturado

SOLUCIONES

Desmontarla y llevarla a un Servicio Técnico Oficial Limpiarla o cambiarla por otra de nueva Verificar la altura geométrica y las pérdidas de carga Comprobar que la tensión sea igual a la marcada en la placa de características Regular la altura de aspiración Cambiar el fusible o el relé térmico Desmontar la bomba y acudir a un Servicio Técnico Oficial Sumergir adecuadamente el tubo de aspiración Llenar el cuerpo bomba de agua Obtener una buena ventilación Sellar perfectamente racords y juntas Desmontarla y llevarla a un Servicio Técnico Oficial

POSIBLES AVERÍAS, CAUSAS Y SOLUCIONES

CAUSAS

123456

X X

XXX

X XX

1) The motor does not start.

2) There is no suction.

3) Motor runs but it gives no pression.

4) Flow is insufficient.

5) Motor over-heating.

6) Motor starts and stops continously (klixon).

Pump blocked Foot valve clogged Total manometric head higher than expected Wrong tension Water level in well or tank has come down Fuse or thermal relai disconnected Impellers are worn out Foot valve not submerged Pump was not primed Room not properly aired Air entry Ventury clogged

SOLUTIONS

Disconnect it and take it to the official Technical Service Clean it or replacet by new one Verify geometric head and loss of head Check that the tension is the same as that on the technical characteristics label Verify suction head Change fuse or thermal relai Disconnect pump and take it to your Service Dealer Be sure suction pipe is submerged Fill pump body with water Provide good ventilation Seal unions and joints properly Disassemble and take it to your Official Service Dealer

POSSIBLE FAULTS, CAUSES AND SOLUTIONS

POSSIBLE PROBLEM

123456

X X

XXX

X XX

1) Le moteur ne démarre pas.

2) La pompe n’aspire pas.

3) Le moteur marche mais il ne fournit pas de pression.

4) Le débit est insuffisant.

5) Le moteur chauffe excessivament.

6) Le moteur s’arrête et démarre automatiquement (klixon).

Pompe bloquée Valve à pied obturée Hauteur manométrique totale dépassant celle prévue Tension erronée Abaissement du niveau de l’eau au puits Fusible ou thermique débranchés Usure des turbines Valve à pied non-submergée Pompe non-amorcée par oubli Mauvaise aération du local Entrée d’air Ventury obturée

SOLUTIONS

Démontez-la et amenez-la au Service technique agréé Nettoyez-la ou remplacez-la par une autre Vérifiez la hauteur géométrique et les pertes de charge Vérifiez si la tension correspond à celle indiquée sur la plaque des característiques Réglez la hauteur d’aspiration Remplacez le fusible ou faites le réarmement thermique Démontez et rendez-vous au Service technique agréé Submergez convenablement le tuyau d’aspiration Remplissez d’eau le corps de la pompe Obtenez une bonne aération Scellez parfaitement les raccords et les joints Démontez et rendez-vous au Service technique agréé

PANNES EVENTUELLES, CAUSES ET SOLUTIONS

CAUSES

123456

X X

XXX

X XX

Page 16

1) Motor springt nicht an.

2) Pumpe saugt nicht.

3) Motor l|äuft, aber ohne Druckleistung.

4) Wasservolumen ist unzureichend.

5) Übermässiges Erhitzen des Motors.

6) Motor stoppt und springt automatisch wieder an (clixon).

Pumpe is blockiert Fussventil ist verstopft Gesamtförderhöhe liegt über dem vorgesehenen Wert Falsche Spannung Wasserstand im Brunnen fällt Sicherung bzw. Thermoschutzrelais abgeschaltet Angenützte Laufräder Fussventil liegt oberhalb des Wasserspiegels Ansaugphase der Pumpe wurde übergangen Schlecht belüfteter Raum Lufteintritt Venturi ist verstopft

ABHILFE

Ausbauen und Technischen Kundendienst verständigen Ventil reinigen bzw. durch ein neues ersetzen Geometrische Höhe und Leistungsverluste überprüfen Netzspannung mit der auf dem T ypenschild angegebenen Pumpenspannung vergleichen Saughöhe entsprechend einstellen Sicherung bzw. Thermoschutzrelais austauschen Ausbauen und technischen Kundendienst verständigen Saugstutzen unterhalb des Wasserspiegels bringen Pumpenkörper mit Wasser füllen Für eine entsprechende Belüftung sorgen Rohrverbindungen entsprechend abdichten Ausbauen und Technischen Kundendienst verständigen

MÖGLICHE DEFEKTE, URSACHEN UND ABHILFE

URSACHEN

123456

X X

XXX

X XX

1) Il motore non si mette in moto.

2) La pompa non aspira.

3) Il motore funziona, ma non dà pressione.

4) La portata non è sufficiente.

5) Eccessivo riscaldamento del motore.

6) Il motore si ferma e si mette in moto automaticamente (klixon).

Pomba bloccata Valvola di fondo ostruita Altezza manometrica totale superiore a quella prevista Tensione erronea Disminuzione del livello dell’acqua nel pozzo Fusibile o relè termico sconneso Usura delle turbine Válvula di fondo non immersa Dimenticanza d’innescare la pompa Cattiva ventilazione del locale Entrata di aria Venturi ostruito

SOLUZIONI

Smontarla e rivolgersi al Servizio Tecnico Ufficiale Pulirla o sostituirla con un’altra Regolare l’altezza geometrica e la perdita di carico Verificare che la tensione sia uguale a quella indicata sulla piastrina delle caratteristiche Sostituire l’altezza d’aspirazione Cambiare il fusibile o riarmare il relè termico Smontare la pompa e rivolgersi al Servizio Tecnico Ufficiale Immergere adeguatamente il tubo d‘aspirazione Riempire d’acqua il corpo della pompa Ottenere una buona ventilazione Sigillare perfettamente raccordi e unioni Smontare la pompa e rivolgersi al Servizio Tecnico Ufficiale

POSSIBILI AVARIE, MOTIVI E SOLUZIONI

MOTIVI

123456

X X

XXX

X XX

1) O motor não arranca.

2) A bomba não aspira.

3) O motor funciona mas não dá pressão.

4) O caudal és insuficiente.

5) Aquecimento excessivo do motor.

6) O motor pára e arranca automaticamente (clixon).

Bomba bloqueada Válvula de pé obturada Altura manométrica total superior à prevista Tensão errada Descida do nível de água no poço Fusível ou térmico disparado Desgaste dos impulsores Válvula de pé não submersa Bomba sem água Má ventilação do local Entrada de ar Venturi obstruido

SOLUÇÕES

Desmontar e levar a um serviço técnico oficial Limpar ou substituir a válvula Comprovar a altura geométrica e as perdas de carga Comprovar se a tensão da rede é igual à da placa de características Regule a altura de aspiração Substitua o fusível ou rearme o térmico Desmonte e levar o um serviço técnico oficial Sumergir adecuadamente o tubo de aspiração Encher o corpo da bomba com água Obter uma boa ventilação Vedar correctamente a tubagem de compressão Desmontar e levar a um serviço técnico oficial

POSSÍVEIS AVARIAS, CAUSASE SOLUÇÕES

CAUSAS

123456

X X

XXX

X XX

Page 17

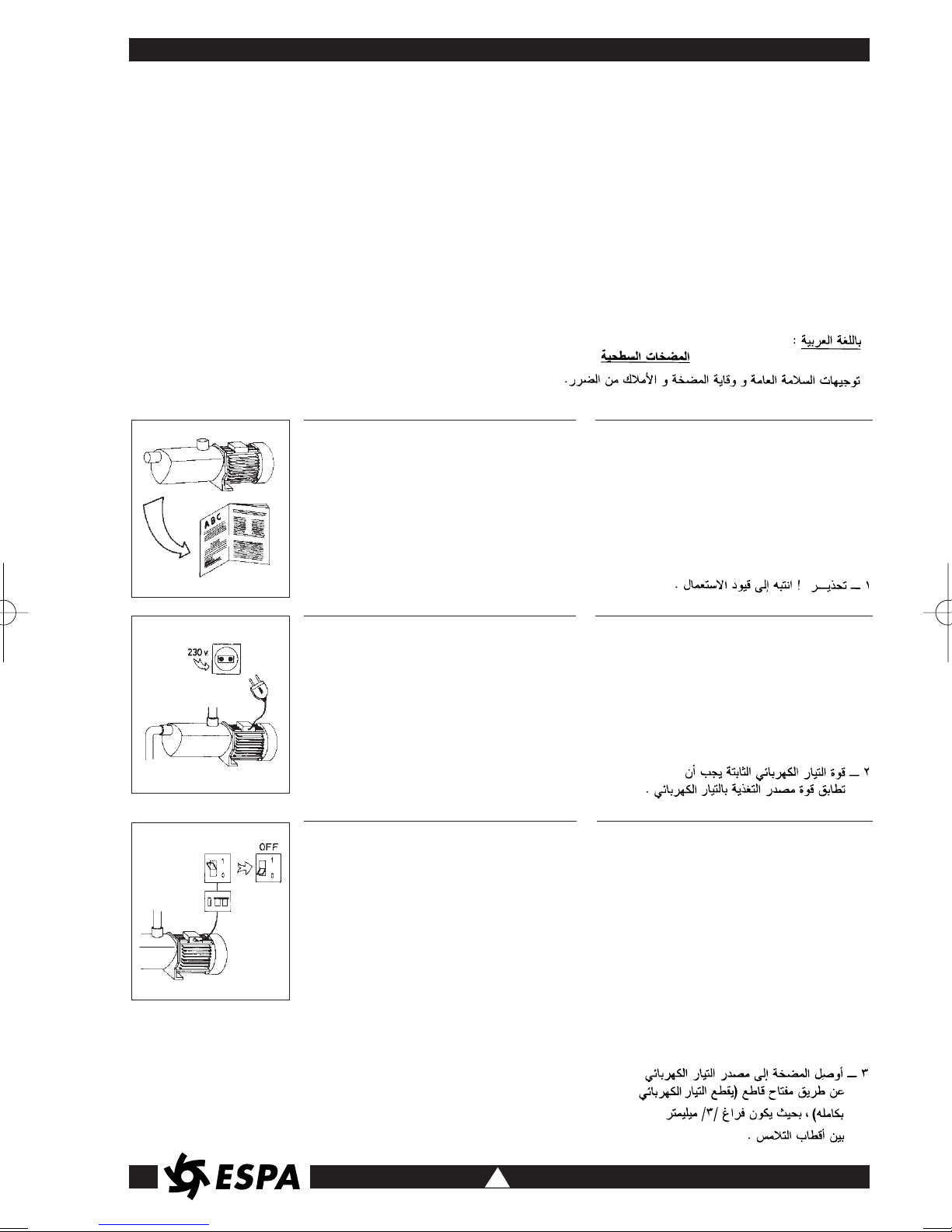

E BOMBAS DE SUPERFICIE

Indicaciones de seguridad y prevención de daños en la bomba y personas.

GB SURFACE PUMPS

Safety instructions and damage prevention of pump and property

D OBERFLÄCHENPUMPEN

Anweisungen für die Sicherheit der Personen und zur Verhütung von Schäden an der Pumpe und an Sachen.

F POMPES DE SURFACE

Indications de sécurité pour les personnes et prévention des dommages à la pompe et aux choses.

I POMPE DI SUPERFICIE

Indicazioni di sicurezza per le persone e prevenzione danni alla pompa e alle cose.

P BOMBAS DE SUPERFÍCIE

Indicações de segurança para as pessoas e de prevenção de prejuízos à bomba e às coisas.

NL OPPERVLAKTEPOMPEN

Voorschriften voor de veiligheid van personen en ter voorkoming van schade aan de pomp zelf en aan andere voorwerpen.

S YTPUMPAR

Säkerhetsföreskrifter samt anvisningar för förebyggande av sak-och personskador

N OVERFLATEPUMPER

Sikkerhetsforskrifter og anvisninger for forebyggelse av skade på personer og gjenstander.

DK OVERFLADEPUMPER

Sikkerhedsforskrifter samt anvisninger til forebyggelse af ting- og personskader.

SF PINTAPUMPUT

Turvallisuusmääräykset sekä ohjeet esineisiin ja henkilöihin kohdistuvien vahinkojen varalta.

GR ΕΠΙΦΑΝΕΙΑΚΕΣ ΑΝΤΛΙΕΣ

Ενδειξεις προσωπικη´ς ασφαλειας και προληψη ζηµιω´ν στην αντλια και στα αντικε´ιµενα.

E Atención a los límites de empleo. GB Caution! Observe limitations of use. D Bitte beachten Sie die Anwendungsbegrenzungen! F Attention aux limitations d’utilisation. I Attenzione alle limitazioni d’impiego. P Atenção às limitações de emprego. NL Let goed op de begruiksbeperkingen die voor de

pompen gelden.

S Se upp för användningsbegränsningar.

N Vær opperksom på bruksmessige begrensniger.

DK Vær opmæksom på anvendelsesbegrænsninger.

SF Noudala käyttörajoituksia.

GR Προσοχ´η στους περιορισµο´υς χρ´η σεως.

E La tensión de la placa tiene que ser la misma que la

de la red.

The standard voltage must be the same as the mains voltage.

D Die angegebene Spannung muß mit der

Netzspannung übereinstimmen.

F La tension indiquée sur la plaque doit être identique

à celle du secteur.

I L

a tensione di targa deve essere uguale a quella di rete.

Atensão de placa de classificação deve ser igual à da rede.

NL De op het typeplaatje vermelde spanning moet

oereenstemmen met de netspanning.

S Spånningen på mårkskylten måste överensstämma

med nälspänningen.

N Spenningen på merkeskiltet må stemme overens

med nettspenningen.

DK Spændingen på typeskillet skal stemme overens med

netspændingen.

SF Kylttiin merkityn jännitteen on oltava sama kuin

verkkojännitteen.

GR Η τ´αση της πινακ´ιδας πρ´επει ϖα ε´ιναι ´ιδια µε εκε

´ινη του ηλεκτρικο´υ δικτ ´υου.

E Conecte la electrobomba a la red mediante un

interruptor omnipolar (que interrumpa todos los hilos de alimentación) con una distancia de apertura de los contactos de al menos 3 mm.

GB Connect pump to the mains via a omnipolar switch

(that interrupts all the power supply wires) with at least 3 mm opening between contacts.

D Die Motorpumpe wird mittels eines allpoligen

Schalters (der alle Speiseleiter unterbricht), mit einem Öffnungsabstand zu den Kontakten von mindestens 3 mm, an das Netz angeschlossen.

F Connecter l’électropompe au secteur par

l’intermédiaire d’un interrupteur omnipolaire (qui interrompt tous les fils d’alimentation) avec une distance d’ouverture des contacts d’au moins 3 mm.

I Collegate l’elettropompa alla rete tramite un interruttore

onnipolare (che interrompre tutti i fili di alimentazione) con distanza di apertura dei contatti di almeno 3 mm.

P Liguem a bomba eléctrica à rede através de um

interruptor omnipolar (que interrompe todos os fios de alimentação) com distância de abertura dos contactos de ao menos 3 mm.

NL Sluit de eketrische pomp met behulp van een omnipola-

riteitsschakelaar (die alle voedingsdraden onderbreekt) op het net aan waarbij de openingsafstand van de contacten minimaal 3 mm moet bedragen.

S Anslut elpumpen till elnätet med hjälp av allpolig

strömbrytare (en strömbrytare som avbryter samtliga elledare) med kontaklavstånd på minst 3 mm.

N Tilkople pumpen til lysnettet med en fullpolet

strømbryter (en strømbryter som bryter samtlige ledere) med kontaktavstand på minst 3 mm.

DK Tilslut elpumpen til elnettet ved hjælp af alpolet

strømafbryder (en strømafbryder som afbryder samtlige elledere) med kontaktafstand på mindst 3 mm.

SF Liitä sähköpumppu sähköverkkoon virranjakajan

avulla, jossa on kaikki kattavat navat ja jonka kontaktietäisyys on vähintään 3 mm. (virranjakaja, joka katkaisee sähköt kaikista johdoista).

GR Συνδ´εστε την ηλεκτροαντλ`ια οτο ηλεκτρικ´ο δ`ικτυο

µ´εσω εν´ος πολυπολικο´υ διακ´οπτη (που διακ´ο πτει ´ο λα τα ηλεκτρικα καλω´δια) µε απ´οοταση ανο`ιγµατος µεταξ´υ των επαϕω´ ν τουλαχιστον 3 mm.

Page 18

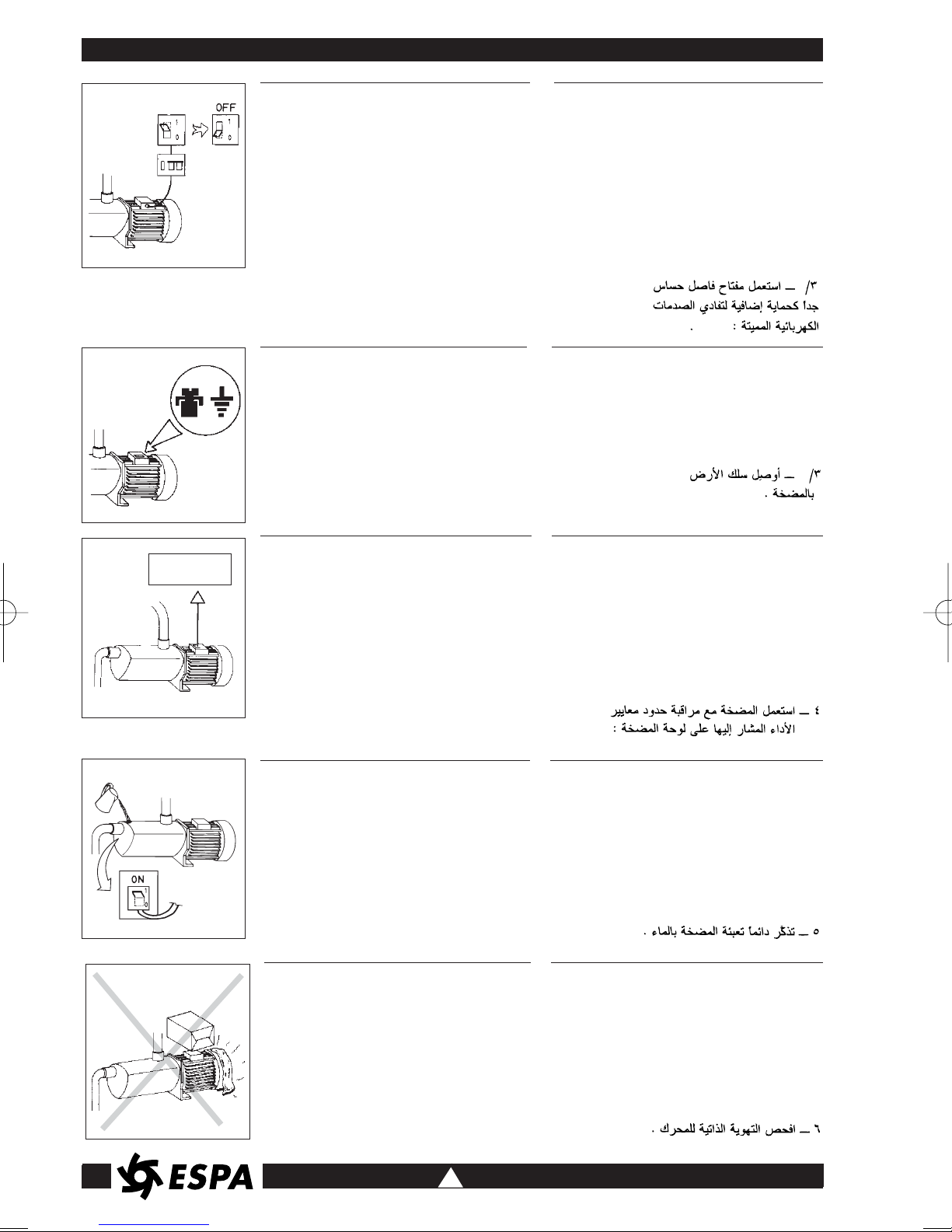

E Como protección suplementaria de las sacudidas

eléctricas letales, instale un interruptor diferencial de elevada sensibilidad (30 mA).

GB Install a high sensitivity differential switch as

supplementary protection to prevent mortal electric shocks (30 mA).

D Als zusätzlicher Schutz gegen die tödlichen

Stromschläge ist ein hochsensibler Differentialschalter (30 mA).

F Comme protection supplémentaire contre les

décharges électriques mortelles, installer un interrupteur différentiel à haute sensibilité (30 mA).

I Quale protezione supplementare dalla scosse

elettriche letali installate un interruttore differenziale ad alta sensibilità (30 mA).

P Como protecção suplementar dos choques

eléctricos letais, instalem um interruptor diferencial de elevada sensibilidade (30 mA).

NL Als extra veiligheid tegen elektrische schokken

adviseren wij u een bijzonder gevoelige aardlekschakelaar (30 mA) aan te brengen.

S Såsom extra skydd mot elstötar bör en

differentialströmbrytare med hög känslighet (30 mA) installeras.

N Som en ekstra beskyttelse mot elektriske støt, bør

det installeres en differensialstrømbryter med høy følsomhet (30 mA).

DK Som ekstra beskyttelse mod stømstød bør en

differentialstrømafbryder med høj følsomhed (30 mA) installeres.

SF Ylimääräiseksi suojaksi sähköiskuja vastaan on

asennettava tasovirranjakaja, jonka herkkyysarvo on korkea (30 mA).

GR Σαν επιπρσ´οθειη προστασ`ια απ´ο τι ς θανατηϕ´ορες

ηλεκτροπληξιες πρεπει να εγκαταστηετε ενα διαϕορικο´ διακοπτη υϕη´ λη´ ς ευα ισθησιας (30 mA).

E Efectúe la toma a tierra de la bomba. GB Connect pump earthing. D Pumpe ausreichend erden! F Effectuer la mise à la terre de la pompe. I Eseguite la messa a terra della pompa. P Efectuem a ligação à terra da bomba. NL Zorg voor een deugkelijke aarding van de pomp.

S Pumpen skall anslutas till jord. N Pumpen skal koples til en jordet strømforsyning. DK Pumpen skall tilsluttes til jord. SF Pumppu on maadulettava. GR Η αντλ´ια πρ´επεπι να γειωθε´ι.

E Utilice la bomba en el campo de prestaciones

indicado en la placa.

GB Use pump observing standard performance limits. D Verwenden Sie die Pumpe für die auf dem

Leistungsschild angeführten Anwendungen!

F Utiliser la pompe en respectant les limites de

performances indiquées sur la plaque.

I Utilizzate la pompa nel suo campo di prestazioni

riportato in targa.

P Utilizem a bomba no seu campo de actividade

referido na placa de classificação.

NL Gebruik de pomp alleen voor het op het typeplaatje

aangeduide gebruiksgebied.

S Använd pumpen endast i prestandaintervallet enligt

märkskylten.

N Bruk pumpen bare innenfor ytelsesintervallet som

fremgår av merkeskiltet.

DK Anvend kun pumpen indenfor præstationsintervallet i

hendhold til typeskiltet.

SF Käytä pumppua ainoastaan merkkikyltin mukaisin

suoritusvälein.

GR Χρησιµοποιε´ιτε την αντλ´ια εντ ´ος του πεδ´ι ου

επιδ´οεων που αναγρα` ϕεται οτην πινακιδα.

E Recuerde cebar la bomba. GB Remember to prime pump. D Denken Sie daran, die Pumpe anzufüllen! F Ne pas oublier d’amorcer la pompe. I Ricordatevi di adescare la pompa. P Lembrem de escovar a bomba. NL Denk eraan de pomp te vullen.

S Kom ihåg att förbereda pumpen för tändning.

N Husk å klargjøre pumpen før du slår den på.

DK Husk at spæde pumpen op når der tændes for den.

SF Muista kastella pumppu ennen sytylystä.

GR Θυµηθε´ιτε να γεµισετε την αντλ´ια.

H. max. 333 min. 111 Q. max. 333 min. 111

E Asegúrese que el motor pueda autoventilarse. GB Check for motor self-ventilation. D Achten Sie auf die Eigenbelüftung des Motors! F Contrôler que le moteur peut s’autoventiler. I Assicuratevi che il motore possa autoventilarsi. P Verifiquem que no motor possa funcionar a

ventilação automática.

NL Zorg envoor dat de motor genoeg ventilatieruimte

heeft.

S Försäkra dig om att motorn har god ventilation. N Forsikre deg om at motoren har god ventilasjon. DK Kontrollér at motoren har god ventilation. SF Varmistaudu siitä, että moottorissa on Hyvä

tuuletus.

GR Βεβαιωθε´ιτε οτι ο κινητηρας αερ´ιζεται απ ´ο µ

´ονος του .

(0.03 A)

Page 19

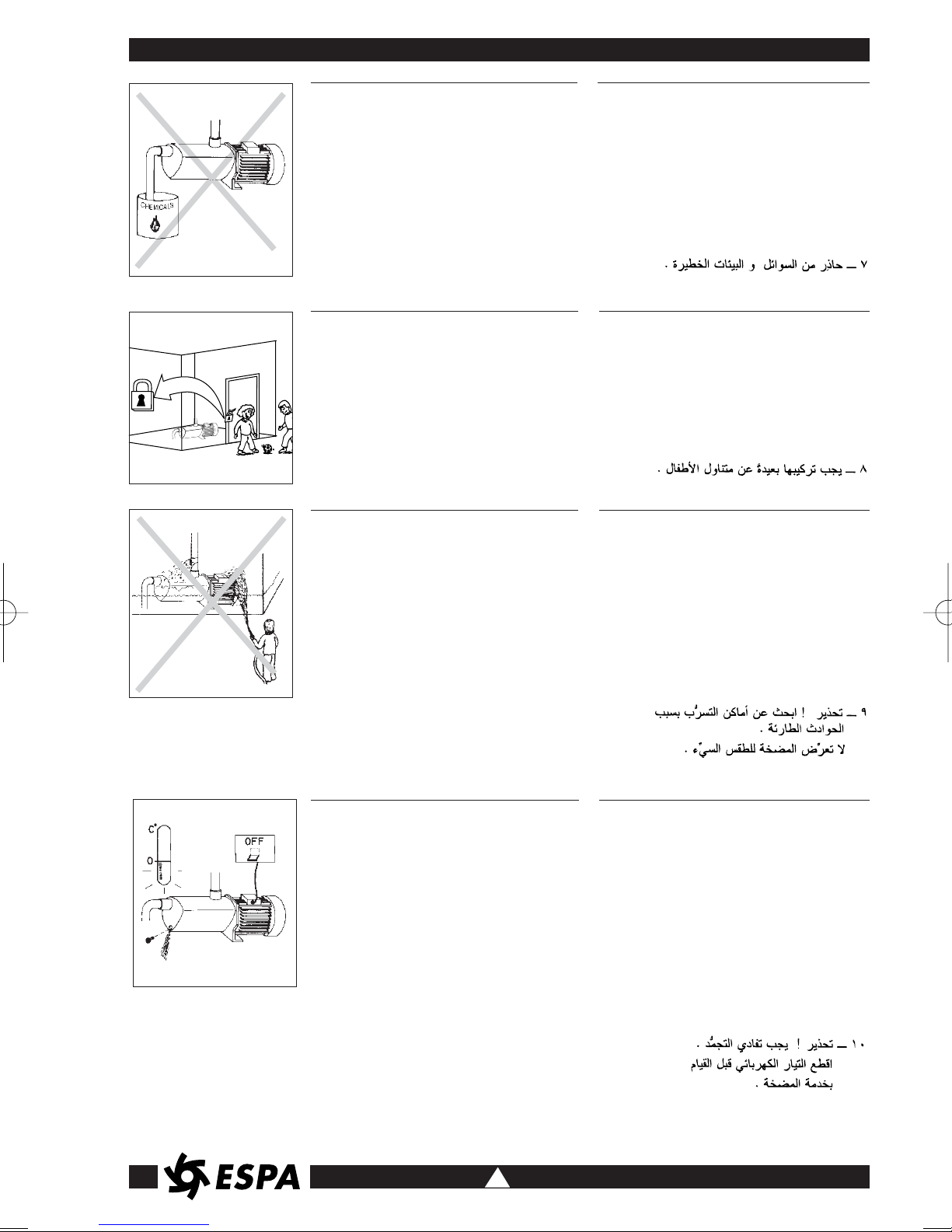

E Atención a las pérdidas accidentales.

No exponga la electrobomba a la intemperie.

GB Caution! Look out for accidental leaks.

Do not expose pump to bad weather.

D Schützen Sie sich vor zufälligen Verusten!

Die Motorpumpe ist vor Wettereinwirkungen zu schützen!

F Attention aux fuites accidentelles.

Ne pas exposer la pompe aux intempéries.

I Attenzione alle perdite accidentali.

Non esponete l’elettropompa alle intemperie.

P Atenção às perdas acidentais.

Não exponham a bomba eléctrica às intempéries.

NL Pas op lekkages.

Stel de elektropomp niet aan onweer bloot.

S Se upp för läckage.

Utsätt inte elpumpen för oväderspåverkningar.

N Se opp for lekkasje.

Utsett ikke den elektriske pumpen for regn og uværspåkjenninger.

DK Kontrollér for lækage.

Udsæt ikke elpumpen for uvejrspåvirkninger.

SF Varo vuotoa.

Älä aseta sähköpumppua alttiiksi rajuilmojen vaikutuksille.

GR Προσοχη´ στις κατ´α λ´αθος διαρρο´ες.

Μην εκτ´ιθετε την ηλεκτροαντλ´ια οτη βροχη´.

E No instalar la bomba al alcance de los niños. GB Install pump away from children’s reach. D Ausserhalb der Reichweite von Kindern installieren! F Ne pas installer la pompe a portée des enfants. I Non installare la pompa alla portata dei bambini. P Não instalem a bomba ao alcance das crianças. NL Installeer de pomp altijd buiten het bereik van

kinderen.

S Installera inte pumpen på ett ställe som är ätkomligt

för barn.

N Installer ikke pumpen på steder som er tilgjengelig

for barn.

DK Installér ikke pumpen på et sted som er tilgængelig

for born.

SF Älä asenna pumppua paikkaan, johon lapset

pääsevät.

GR Η εγκατ ´ασταση της αντλ´ιας πρ´επει να γινει µακρια´

απ ´ο παιδια´.

E Atención a los líquidos y ambientes peligrosos.

GB Beware of liquids and hazardous environments.

D Pumpen vor Flüssigkeiten schützen und nicht in

gefährlichen Umgebungen aufstellen.

F Attention aux liquides et aux milieux dangereux.

I Attenzione ai liquidi ed ambienti pericolosi.

P Attenção aos líquidos e ambientes perigosos.

NL Pas op met vioeistoffen en gevaarlijke ruimten. S Se upp för farliga vätskor och miljöer. N Se opp for farlige væsker og miljøer. DK Pas på farlige væsker og miljøer. SF Välta vaarallisia nesteitä ja ympäristöjä. GR Προσοχ´η σε υγρ´α και σε επικινδυνο περιβ´αλλον.

E Atención a la formación de hielo.

Sacar la corriente de la electrobomba antes de cualquier intervención de mantenimiento.

GB Caution! Avoid icing.

Cut out power supply before servicing pump.

D Schützen Sie die Pumpe vor Eisbildung!

Vor jedem Wartungseingriff an der Motorpumpe ist der Strom auszuschalten.

F Attention à la formation de glace.

Couper l’alimentation électrique de l’électropompe avant toute intervention d’entretien.

I Attenzione alla formazione di ghiaccio.

Togliere la corrente all’elettropompa per qualsiasi intervento di manutenzione.

P Atenção à formação de gelo.

Desliguem a corrente da bomba eléctrica antes de qualquer intervenção de manutenção.

NL Let op de vorming van ijs.

Haal vóórdat u enig onderhoud aan de elektropomp pleegt, eerst de stekker uit het stopcontact.

S Se upp för isbildning.

Frånkoppla elpumpen frän elnätet innan några som helst underhållsarbeten.

DK Vær opmærksom på isdannelse.

Tag elpumpen fra elnettet før nogen form for vedligeholdelsesarbejder.

N Se opp for isdannelse.

Kople pumpen bort fra lysnettet før noen som helst vedlikeholdsarbeider foretas.

SF Väro jäätymistä.

Irrota sähköpumppu sähköverkostosta ennen minkäänlaisia huoltotöitä.

GR Μροσοχη´ στη δηµιουργ´ια πα´γου.

Αποσυνδε´στε την ηλεροαντι´α απο το ηλεκτρικ ´ο ρευ´µα πριν απ ´ο αποιαδη´ποτε επε`µβαση συντη´ρης

Page 20

POOL DELTA DELTA SM MULTIPOOL

E PRODUCTOS: GB PRODUCTS: D PRODUKTE: F PRODUITS: I PRODOTTI: P PRODUTOS: NL PRODUKTEN:

S PRODUKTER: N PRODUKTER: DK PRODUKTER: SF TUOTTEET: GR ΠΡΟÏΟΝΤΑ:

BOMBAS ELÉCTRICAS, S.A.

C/ Mieres, s/n - 17820 BANYOLES

GIRONA - SPAIN

89/392/CEE

89/336/CEE

(73/23/CEE)

(EN 60.335-2-41)

DECLARACIÓN DE CONFORMIDAD Los productos arriba mencionados se hallan conformes a: Directiva 89/392/CEE (Seguridad máquinas), Directiva 89/336/CEE (compatibilidad electromagnética), Directiva 73/23/CEE (Baja Tensión), Directiva 2000/14/CE (emisión sonora) y a la Norma Europea EN 60.335 – 2 – 41; EN-ISO 3744. (Valores emisión sonora en manual instrucciones).

Firma/Cargo:
