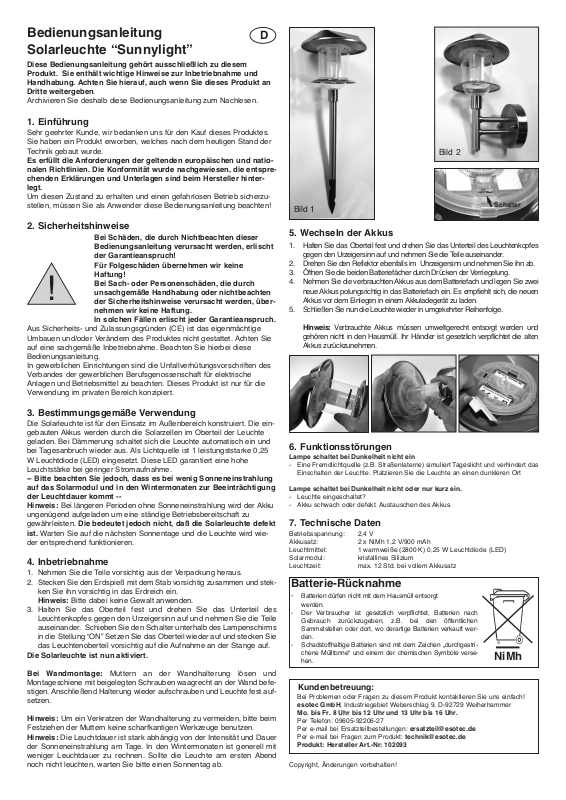

esotec Sunnylight Instruction manual

Page 1

Bedienungsanleitung

Solarleuchte “Sunnylight”

Diese Bedienungsanleitung gehört ausschließlich zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.

1. Einführung

Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produktes. Sie haben ein Produkt erworben, welches nach dem heutigen Stand der Technik gebaut wurde.

Es erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

ild 1

Bild 2

Schalter

2. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet. Achten Sie auf eine sachgemäße Inbetriebnahme. Beachten Sie hierbei diese Bedienungsanleitung. In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel zu beachten. Dieses Produkt ist nur für die Verwendung im privaten Bereich konzipiert.

unsachgemäße Handhabung oder nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch.

3. Bestimmungsgemäße Verwendung

Die Solarleuchte ist für den Einsatz im Außenbereich konstruiert. Die eingebauten Akkus werden durch die Solarzellen im Oberteil der Leuchte geladen. Bei Dämmerung schaltet sich die Leuchte automatisch ein und bei Tagesanbruch wieder aus. Als Lichtquelle ist 1 leistungststarke 0,25 W Leuchtdiode (LED) eingesetzt. Diese LED garantiert eine hohe Leuchtstärke bei geringer Stromaufnahme.

-- Bitte beachten Sie jedoch, dass es bei wenig Sonneneinstrahlung auf das Solarmodul und in den Wintermonaten zur Beeinträchtigung der Leuchtdauer kommt -Hinweis: Bei längeren Perioden ohne Sonneneinstrahlung wird der Akku

ungenügend aufgeladen um eine ständige Betriebsbereitschaft zu gewährleisten. Die bedeutet jedoch nicht, daß die Solarleuchte defekt ist. Warten Sie auf die nächsten Sonnentage und die Leuchte wird wieder entsprechend funktionieren.

4. Inbetriebnahme

1. Nehmen Sie die Teile vorsichtig aus der Verpackung heraus.

2. Stecken Sie den Erdspieß mit dem Stab vorsichtig zusammen und stekken Sie ihn vorsichtig in das Erdreich ein. Hinweis: Bitte dabei keine Gewalt anwenden.

3. Halten Sie das Oberteil fest und drehen Sie das Unterteil des Leuchtenkopfes gegen den Urzeigersinn auf und nehmen Sie die Teile auseinander. Schieben Sie den Schalter unterhalb des Lampenschirms in die Stellung “ON” Setzen Sie das Oberteil wieder auf und stecken Sie das Leuchtenoberteil vorsichtig auf die Aufnahme an der Stange auf.

Die Solarleuchte ist nun aktiviert.

Bei Wandmontage: Muttern an der Wandhalterung lösen und

Montageschiene mit beigelegten Schrauben waagrecht an der Wand befestigen. Anschließend Halterung wieder aufschrauben und Leuchte fest aufsetzen.

Hinweis: Um ein Verkratzen der Wandhalterung zu vermeiden, bitte beim Festziehen der Muttern keine scharfkantigen Werkzeuge benutzen. Hinweis: Die Leuchtdauer ist stark abhängig von der Intensität und Dauer der Sonneneinstrahlung am Tage. In den Wintermonaten ist generell mit weniger Leuchtdauer zu rechnen. Sollte die Leuchte am ersten Abend noch nicht leuchten, warten Sie bitte einen Sonnentag ab.

5. Wechseln der Akkus

1. Halten Sie das Oberteil fest und drehen Sie das Unterteil des Leuchtenkopfes gegen den Urzeigersinnaufundnehmen Sie die Teile auseinander.

2. Drehen Sie den Reflektor ebenfalls im Uhrzeigersinn und nehmenSieihnab.

3. Öffnen Sie die beiden Batteriefächer durch Drücken der Verriegelung.

4. Nehmen Siedie verbrauchten Akkus aus dem Batteriefach und legen Sie zwei neueAkkus polungsrichtig in das Batteriefach ein. Es empfiehlt sich, dieneuen Akkus vor dem Einlegenin einemAkkuladegerätzu laden.

5. Schließen Sie nun die Leuchte wieder in umgekehrter Reihenfolge.

Hinweis: Verbrauchte Akkus müssen umweltgerecht entsorgt werden und gehören nicht in den Hausmüll. Ihr Händler ist gesetzlich verpflichtet die alten Akkus zurückzunehmen.

6. Funktionsstörungen

Lampe schaltet bei Dunkelheit nicht ein

- Eine Fremdlichtquelle (z.B. Straßenlaterne) simuliert Tageslicht und verhindert das

Einschalten der Leuchte. Platzieren Sie die Leuchte an einen dunkleren Ort

Lampe schaltet bei Dunkelheit nicht oder nur kurz ein.

- Leuchte eingeschaltet?

- Akku schwach oder defekt. Austauschen des Akkus.

7. Technische Daten

Betriebsspannung: 2,4 V Akkusatz: 2 x NiMh 1,2 V/900 mAh Leuchtmittel: 1 warmweiße (2800 K) 0,25 W Leuchtdiode (LED) Solarmodul: kristallines Silizium Leuchtzeit: max. 12 Std. bei vollem Akkusatz

Batterie-Rücknahme

- Batterien dürfen nicht mit dem Hausmüll entsorgt

werden.

- Der Verbraucher ist gesetzlich verpflichtet, Batterien nach Gebrauch zurückzugeben, z.B. bei den öffentlichen Sammelstellen oder dort, wo derartige Batterien verkauft werden.

- Schadstoffhaltige Batterien sind mit dem Zeichen „durchgestrichene Mülltonne“ und einem der chemischen Symbole versehen.

Kundenbetreuung:

Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns einfach!

esotec GmbH, Industriegebiet Weberschlag 9, D-92729 Weiherhammer Mo. bis Fr. 8 Uhr bis 12 Uhr und 13 Uhr bis 16 Uhr.

Per Telefon: 09605-92206-27 Per e-mail bei Ersatzteilbestellungen: [email protected] Per e-mail bei Fragen zum Produkt: [email protected]

Produkt: Hersteller Art.-Nr: 102093

NiMh
