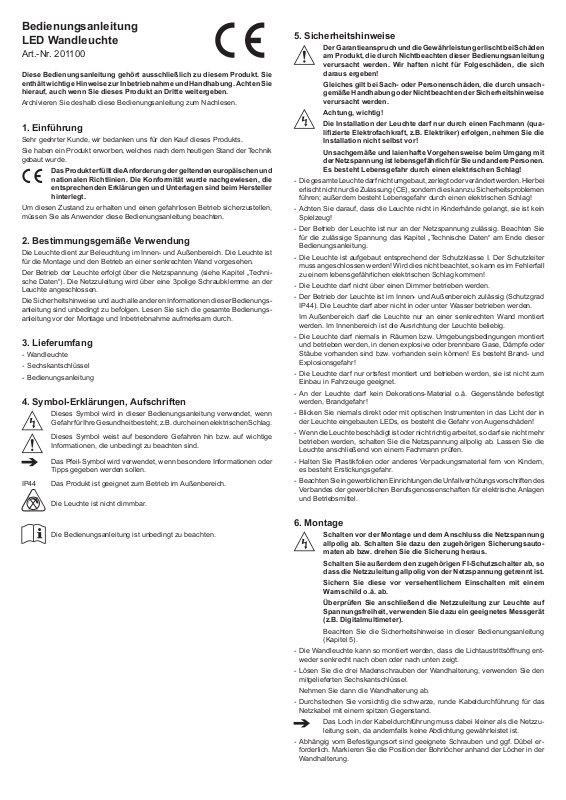

Bedienungsanleitung
LED Wandleuchte
Art.-Nr. 201100
Diese Bedienungsanleitung gehört ausschließlich zu diesem Produkt. Sie
enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie
hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.
1. Einführung
Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts.
Sie haben ein Produkt erworben, welches nach dem heutigen Stand der Technik
gebaut wurde.
Das Produkt erfüllt die Anforderung der geltenden europäischen und
nationalen Richtlinien. Die Konformität wurde nachgewiesen, die
entsprechenden Erklärungen und Unterlagen sind beim Hersteller
hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen,
müssen Sie als Anwender diese Bedienungsanleitung beachten.
2. Bestimmungsgemäße Verwendung
Die Leuchte dient zur Beleuchtung im Innen- und Außenbereich. Die Leuchte ist
für die Montage und den Betrieb an einer senkrechten Wand vorgesehen.
Der Betrieb der Leuchte erfolgt über die Netzspannung (siehe Kapitel „Technische Daten“). Die Netzzuleitung wird über eine 3polige Schraubklemme an der
Leuchte angeschlossen.
Die Sicherheitshinweise und auch alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu befolgen. Lesen Sie sich die gesamte Bedienungsanleitung vor der Montage und Inbetriebnahme aufmerksam durch.
3. Lieferumfang
- Wandleuchte
- Sechskantschlüssel
- Bedienungsanleitung
4. Symbol-Erklärungen, Aufschriften
Dieses Symbol wird in dieser Bedienungsanleitung verwendet, wenn
Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag.
Dieses Symbol weist auf besondere Gefahren hin bzw. auf wichtige
Informationen, die unbedingt zu beachten sind.
Das Pfeil-Symbol wird verwendet, wenn besondere Informationen oder
Tipps gegeben werden sollen.
IP44 Das Produkt ist geeignet zum Betrieb im Außenbereich.
Die Leuchte ist nicht dimmbar.
5. Sicherheitshinweise
Der Garantieanspruch und die Gewährleistung erlischt bei Schäden
am Produkt, die durch Nichtbeachten dieser Bedienungsanleitung
verursacht werden. Wir haften nicht für Folgeschäden, die sich
daraus ergeben!
Gleiches gilt bei Sach- oder Personenschäden, die durch unsach-
gemäße Handhabung oder Nichtbeachten der Sicherheitshinweise
verursacht werden.
Achtung, wichtig!
Die Installation der Leuchte darf nur durch einen Fachmann (qua-
lizierte Elektrofachkraft, z.B. Elektriker) erfolgen, nehmen Sie die
Installation nicht selbst vor!
Unsachgemäße und laienhafte Vorgehensweise beim Umgang mit
der Netzspannung ist lebensgefährlich für Sie und andere Personen.
Es besteht Lebensgefahr durch einen elektrischen Schlag!
- Die gesamte Leuchte darf nicht umgebaut, zerlegt oder verändert werden. Hierbei
erlischt nicht nur die Zulassung (CE), sondern dies kann zu Sicherheitsproblemen
führen; außerdem besteht Lebensgefahr durch einen elektrischen Schlag!
- Achten Sie darauf, dass die Leuchte nicht in Kinderhände gelangt, sie ist kein
Spielzeug!
- Der Betrieb der Leuchte ist nur an der Netzspannung zulässig. Beachten Sie
für die zulässige Spannung das Kapitel „Technische Daten“ am Ende dieser
Bedienungsanleitung.
- Die Leuchte ist aufgebaut entsprechend der Schutzklasse I. Der Schutzleiter
muss angeschlossen werden! Wird dies nicht beachtet, so kann es im Fehlerfall
zu einem lebensgefährlichen elektrischen Schlag kommen!
- Die Leuchte darf nicht über einen Dimmer betrieben werden.
- Der Betrieb der Leuchte ist im Innen- und Außenbereich zulässig (Schutzgrad
IP44). Die Leuchte darf aber nicht in oder unter Wasser betrieben werden.
Im Außenbereich darf die Leuchte nur an einer senkrechten Wand montiert
werden. Im Innenbereich ist die Ausrichtung der Leuchte beliebig.
- Die Leuchte darf niemals in Räumen bzw. Umgebungsbedingungen montiert
und betrieben werden, in denen explosive oder brennbare Gase, Dämpfe oder
Stäube vorhanden sind bzw. vorhanden sein können! Es besteht Brand- und
Explosionsgefahr!
- Die Leuchte darf nur ortsfest montiert und betrieben werden, sie ist nicht zum
Einbau in Fahrzeuge geeignet.
- An der Leuchte darf kein Dekorations-Material o.ä. Gegenstände befestigt
werden, Brandgefahr!
- Blicken Sie niemals direkt oder mit optischen Instrumenten in das Licht der in
der Leuchte eingebauten LEDs, es besteht die Gefahr von Augenschäden!
- Wenn die Leuchte beschädigt ist oder nicht richtig arbeitet, so darf sie nicht mehr
betrieben werden, schalten Sie die Netzspannung allpolig ab. Lassen Sie die
Leuchte anschließend von einem Fachmann prüfen.
- Halten Sie Plastikfolien oder anderes Verpackungsmaterial fern von Kindern,
es besteht Erstickungsgefahr.
- Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel.
Die Bedienungsanleitung ist unbedingt zu beachten.
6. Montage
Schalten vor der Montage und dem Anschluss die Netzspannung
allpolig ab. Schalten Sie dazu den zugehörigen Sicherungsautomaten ab bzw. drehen Sie die Sicherung heraus.
Schalten Sie außerdem den zugehörigen FI-Schutzschalter ab, so
dass die Netzzuleitung allpolig von der Netzspannung getrennt ist.
Sichern Sie diese vor versehentlichem Einschalten mit einem
Warnschild o.ä. ab.
Überprüfen Sie anschließend die Netzzuleitung zur Leuchte auf
Spannungsfreiheit, verwenden Sie dazu ein geeignetes Messgerät
(z.B. Digitalmultimeter).
Beachten Sie die Sicherheitshinweise in dieser Bedienungsanleitung
(Kapitel 5).
- Die Wandleuchte kann so montiert werden, dass die Lichtaustrittsöffnung entweder senkrecht nach oben oder nach unten zeigt.
- Lösen Sie die drei Madenschrauben der Wandhalterung, verwenden Sie den
mitgelieferten Sechskantschlüssel.
Nehmen Sie dann die Wandhalterung ab.
- Durchstechen Sie vorsichtig die schwarze, runde Kabeldurchführung für das
Netzkabel mit einem spitzen Gegenstand.
Das Loch in der Kabeldurchführung muss dabei kleiner als die Netzzu-
leitung sein, da andernfalls keine Abdichtung gewährleistet ist.
- Abhängig vom Befestigungsort sind geeignete Schrauben und ggf. Dübel erforderlich. Markieren Sie die Position der Bohrlöcher anhand der Löcher in der
Wandhalterung.
Page 2
Vorsicht!
Achten Sie beim Bohren bzw. Festschrauben unbedingt darauf, dass
- Führen Sie die Netzzuleitung durch die Kabeldurchführung und schrauben Sie
- Verbinden Sie die Netzzuleitung mit den drei Anschlussklemmen der Leuchte.
L = Phase = braunes Kabel
N = Neutralleiter = blaues Kabel
PE/Erdungssymbol = Schutzleiter = grün/gelbes Kabel
Die Kabel dürfen nicht zu lang abisoliert werden, damit kein Kurzschluss ent-
Steht am Montageort kein Schutzleiter zur Verfügung, müssen Sie zuerst
Der Anschluss und der Betrieb der Leuchte ohne korrekten Anschluss
Im Fehlerfall besteht Lebensgefahr durch einen elektrischen Schlag!
- Stecken Sie die Leuchte auf die an der Wand befestigte Wandhalterung auf und
Wenn die Leuchte im Außenbereich montiert wird, so muss die Lichtaustritts-
- Die Leuchte ist nun betriebsbereit.
Schalten Sie den FI-Schutzschalter wieder ein und danach die Stromkreissi-
Schalten Sie die Netzspannung ein (z.B. Lichtschalter einschalten) und über-
Sie keine Kabel oder Leitungen beschädigen!
die Wandhalterung an der Wand fest.
Achten Sie dabei auf die richtige Zuordnung:
stehen kann.
Achtung, wichtig!
eine neue Netzzuleitung mit Schutzleiter zum Montageort der Leuchte
verlegen.
eines Schutzleiters ist nicht zulässig!
befestigen Sie sie mit den zu Beginn entfernten 3 Madenschrauben.
öffnung entweder senkrecht nach oben oder nach unten zeigen.
cherung (Sicherungsautomat einschalten bzw. Sicherung eindrehen).
prüfen Sie die Funktion der Leuchte.
SolltedieLeuchtenichtaueuchten,soschaltenSiedieNetzspannung
sofort ab. Ziehen Sie danach einen Fachmann zu Rate.
7. Wartung + Pege
- Die Leuchte ist für Sie wartungsfrei. Zerlegen Sie sie niemals (bis auf die hier
in dieser Bedienungsanleitung enthaltenen Informationen für die Montage).
Die in der Leuchte verwendeten LED-Leuchtmittel sind sehr langlebig und
können nicht ausgetauscht werden.
- Schalten Sie die Leuchte vor einer Reinigung ab und lassen Sie sie vollständig
abkühlen.
- Reinigen Sie die Außenseite der Leuchte mit einem weichen, trockenen, sauberen
Tuch. Für die Entfernung von stärkeren Verschmutzungen können Sie das Tuch
mit Wasser anfeuchten. Verwenden Sie niemals aggressive Reinigungsmittel,
da dies zu Verfärbungen des Gehäuses führen kann.
Achtung! Richten Sie niemals den Wasserstrahl eines Gartenschlauchs
oder gar eines Hochdruckreinigers auf die Leuchte!
8. Technische Daten
Betriebsspannung .................. 220 - 240 V/AC, 50 Hz
Leistungsaufnahme ................ max. ca. 8,1 W
Schutzklasse .......................... I
Schutzgrad ............................. IP44
Montageort ............................. Wandmontage, Innen-/Außenbereich
LED-Anzahl ............................ 6
Farbtemperatur ....................... ca. 6000 K, kalt-weiß
Lichtstrom ............................... 408 lm
LED Abstrahlwinkel..................30°
Lebensdauer der LEDs........... > 30000 h
Umgebungstemperatur ........... -20 °C bis +60 °C
Abmessungen......................... 100 x 132 x 75 mm (B x T x H)
Gewicht................................... 815 g
9. Entsorgung
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden. Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken Sie bitte, dass viele seiner Komponenten aus
wertvollen Rohstoffen bestehen und wiederverwertet werden können.
Entsorgen Sie ihn daher nicht in der Mülltonne, sondern führen Sie ihn bitte Ihrer
Sammelstelle für Elektrogeräte zu.
Vielen Dank für Ihre Mithilfe!
Kundenbetreuung:
Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns einfach!
Mo. bis Fr. 8 Uhr bis 12 Uhr und 13 Uhr bis 16 Uhr
Per Telefon: 09605/92206-27 www.esotec.de
Per e-mail bei Ersatzteilbestellungen: [email protected]
Per e-mail bei Fragen zum Produkt: [email protected]
Produkt: Hersteller Art.-Nr. 201100
