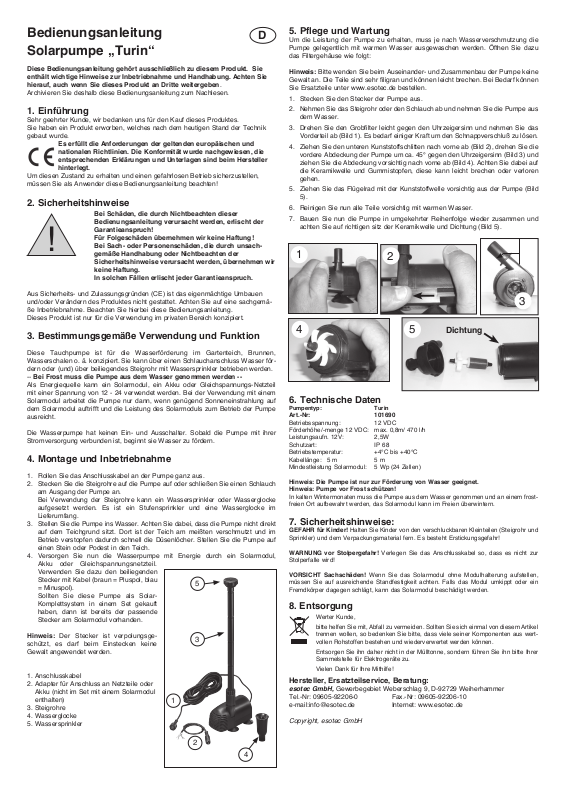

Bedienungsanleitung

Solarpumpe „Turin“

Diese Bedienungsanleitung gehört ausschließlich zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.

1. Einführung

Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produktes. Sie haben ein Produkt erworben, welches nach dem heutigen Stand der Technik gebaut wurde.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

2. Sicherheitshinweise

In solchen Fällen erlischt jeder Garantieanspruch.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet. Achten Sie auf eine sachgemäße Inbetriebnahme. Beachten Sie hierbei diese Bedienungsanleitung. Dieses Produkt ist nur für die Verwendung im privaten Bereich konzipiert.

3. Bestimmungsgemäße Verwendung und Funktion

Diese Tauchpumpe ist für die Wasserförderung im Gartenteich, Brunnen, Wasserschalen o. ä. konzipiert. Sie kann über einen Schlauchanschluss Wasser fördern oder (und) über beiliegendes Steigrohr mit Wassersprinkler betrieben werden.

-- Bei Frost muss die Pumpe aus dem Wasser genommen werden -- Als Energiequelle kann ein Solarmodul, ein Akku oder Gleichspannungs-Netzteil mit einer Spannung von 12 - 24 verwendet werden. Bei der Verwendung mit einem Solarmodul arbeitet die Pumpe nur dann, wenn genügend Sonneneinstrahlung auf dem Solarmodul auftrifft und die Leistung des Solarmoduls zum Betrieb der Pumpe ausreicht.

Die Wasserpumpe hat keinen Ein- und Ausschalter. Sobald die Pumpe mit ihrer Stromversorgung verbunden ist, beginnt sie Wasser zu fördern.

4. Montage und Inbetriebnahme

1. Rollen Sie das Anschlusskabel an der Pumpe ganz aus.

2. Stecken Sie die Steigrohre auf die Pumpe auf oder schließen Sie einen Schlauch

Bei Verwendung der Steigrohre kann ein Wassersprinkler oder Wasserglocke

3. Stellen Sie die Pumpe ins Wasser. Achten Sie dabei, dass die Pumpe nicht direkt

4. Versorgen Sie nun die Wasserpumpe mit Energie durch ein Solarmodul,

Sollten Sie diese Pumpe als Solar-

Hinweis: Der Stecker ist verpolungsgeschützt, es darf beim Einstecken keine Gewalt angewendet werden.

1. Anschlusskabel

2. Adapter für Anschluss an Netzteile oder Akku (nicht im Set mit einem Solarmodul enthalten)

3. Steigrohre

4. Wasserglocke

5. Wassersprinkler

Es erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Bei Schäden, die durch Nichtbeachten dieser

Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch!

Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsach-

am Ausgang der Pumpe an.

aufgesetzt werden. Es ist ein Stufensprinkler und eine Wasserglocke im Lieferumfang.

auf dem Teichgrund sitzt. Dort ist der Teich am meißten verschmutzt und im Betrieb verstopfen dadurch schnell die Düsenlöcher. Stellen Sie die Pumpe auf einen Stein oder Podest in den Teich.

Akku oder Gleichspannungsnetzteil. Verwenden Sie dazu den beiliegenden Stecker mit Kabel (braun = Pluspol, blau = Minuspol).

Komplettsystem in einem Set gekauft haben, dann ist bereits der passende Stecker am Solarmodul vorhanden.

gemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung.

5. Pflege und Wartung

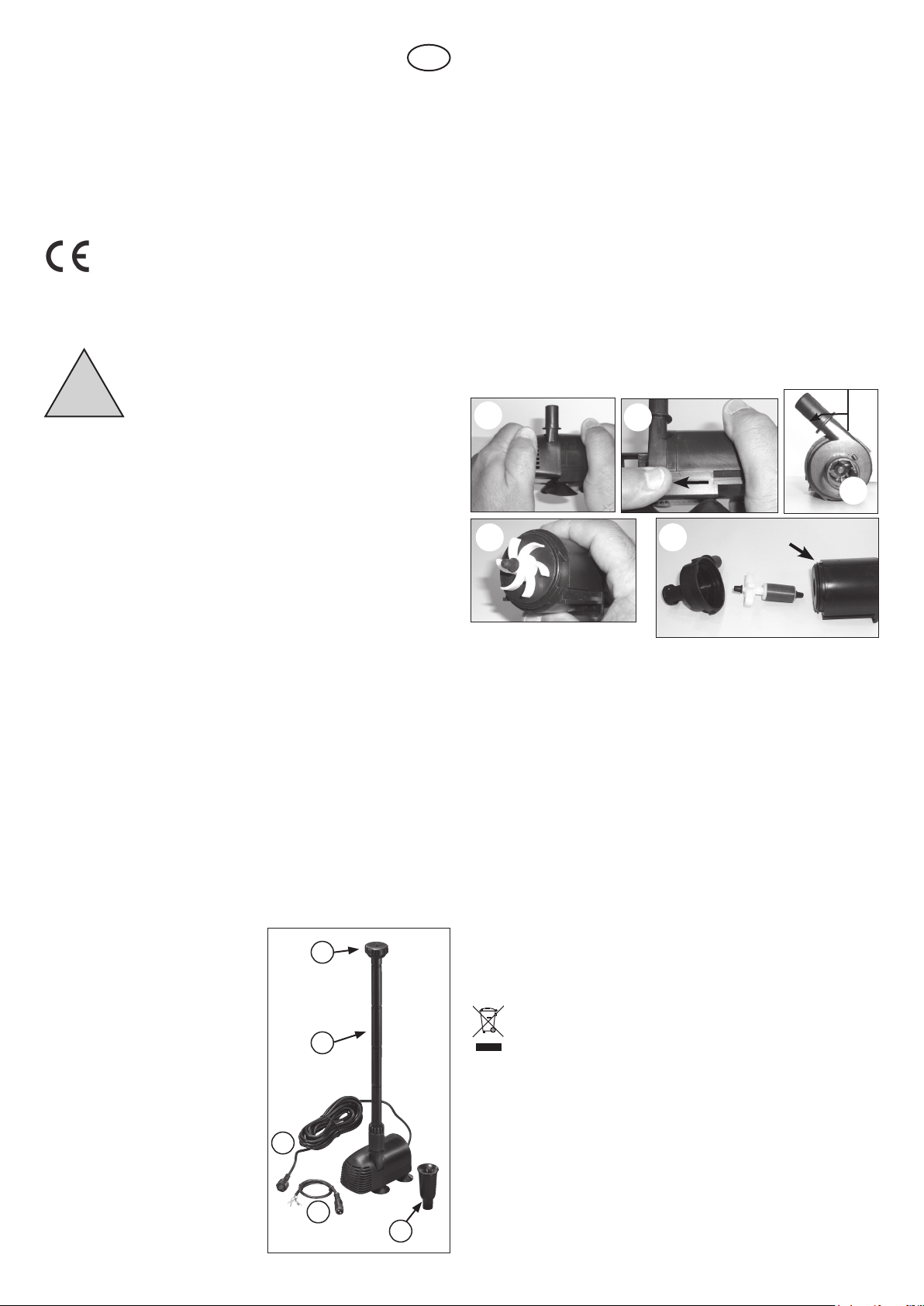

Um die Leistung der Pumpe zu erhalten, muss je nach Wasserverschmutzung die Pumpe gelegentlich mit warmen Wasser ausgewaschen werden. Öffnen Sie dazu das Filtergehäuse wie folgt:

Hinweis: Bitte wenden Sie beim Auseinander- und Zusammenbau der Pumpe keine Gewalt an. Die Teile sind sehr filigran und können leicht brechen. Bei Bedarf können Sie Ersatzteile unter www.esotec.de bestellen.

1. Stecken Sie den Stecker der Pumpe aus.

2. Nehmen Sie das Steigrohr oder den Schlauch ab und nehmen Sie die Pumpe aus dem Wasser.

3. Drehen Sie den Grobfilter leicht gegen den Uhrzeigersinn und nehmen Sie das Vorderteil ab (Bild 1). Es bedarf einiger Kraft um den Schnappverschluß zu lösen.

4. Ziehen Sie den unteren Kunststoffschlitten nach vorne ab (Bild 2), drehen Sie die vordere Abdeckung der Pumpe um ca. 45° gegen den Uhrzeigersinn (Bild 3) und ziehen Sie die Abdeckung vorsichtig nach vorne ab (Bild 4). Achten Sie dabei auf die Keramikwelle und Gummistopfen, diese kann leicht brechen oder verloren gehen.

5. Ziehen Sie das Flügelrad mit der Kunststoffwelle vorsichtig aus der Pumpe (Bild

5).

6. Reinigen Sie nun alle Teile vorsichtig mit warmen Wasser.

7. Bauen Sie nun die Pumpe in umgekehrter Reihenfolge wieder zusammen und achten Sie auf richtigen sitz der Keramikwelle und Dichtung (Bild 5).

6. Technische Daten

Pumpentyp: Turin

Art.-Nr: 101690

Betriebsspannung: 12 VDC Förderhöhe/-menge 12 VDC: max. 0,8m/ 470 l/h Leistungsaufn. 12V: 2,5W Schutzart: IP 68 Betriebstemperatur: +4°C bis +40°C Kabellänge: 5 m 5 m Mindestleistung Solarmodul: 5 Wp (24 Zellen)

Hinweis: Die Pumpe ist nur zur Förderung von Wasser geeignet. Hinweis: Pumpe vor Frost schützen!

In kalten Wintermonaten muss die Pumpe aus dem Wasser genommen und an einem frostfreien Ort aufbewahrt werden, das Solarmodul kann im Freien überwintern.

7. Sicherheitshinweise:

GEFAHR für Kinder! Halten Sie Kinder von den verschluckbaren Kleinteilen (Steigrohr und

Sprinkler) und dem Verpackungsmaterial fern. Es besteht Erstickungsgefahr!

WARNUNG vor Stolpergefahr! Verlegen Sie das Anschlusskabel so, dass es nicht zur Stolperfalle wird!

VORSICHT Sachschäden! Wenn Sie das Solarmodul ohne Modulhalterung aufstellen, müssen Sie auf ausreichende Standfestigkeit achten. Falls das Modul umkippt oder ein Fremdkörper dagegen schlägt, kann das Solarmodul beschädigt werden.

8. Entsorgung

Werter Kunde,

bitte helfen Sie mit, Abfall zu vermeiden. Sollten Sie sich einmal von diesem Artikel

trennen wollen, so bedenken Sie bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen bestehen und wiederverwertet werden können.

Entsorgen Sie ihn daher nicht in der Mülltonne, sondern führen Sie ihn bitte Ihrer

Sammelstelle für Elektrogeräte zu.

Vielen Dank für Ihre Mithilfe!

Hersteller, Ersatzteilservice, Beratung:

esotec GmbH, Gewerbegebiet Weberschlag 9, D-92729 Weiherhammer Tel.-Nr: 09605-92206-0 Fax.-Nr: 09605-92206-10 e-mail:[email protected] Internet: www.esotec.de
