Page 1

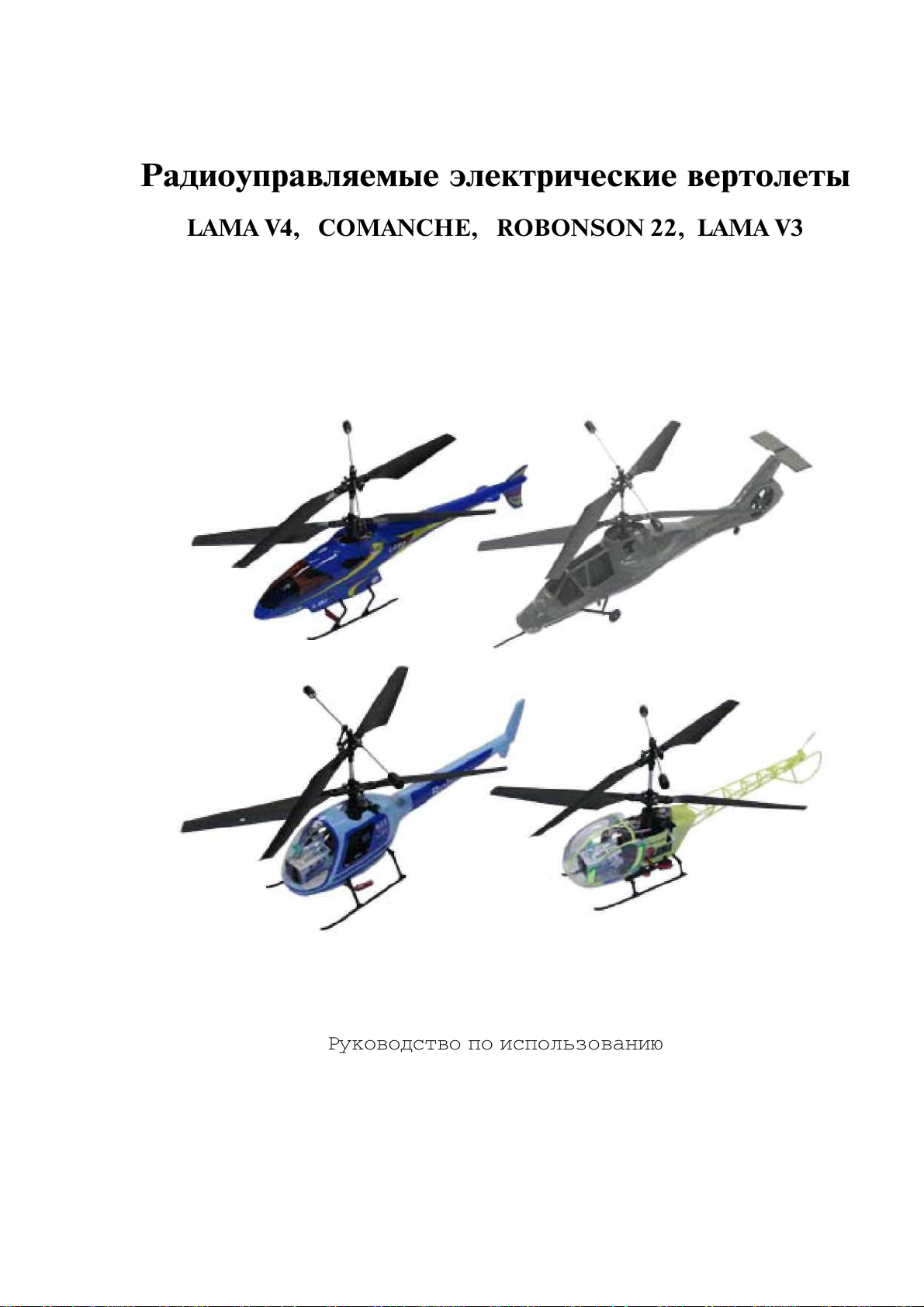

Радиоуправляемые электрические вертолеты
LAMA V4, COMANCHE, ROBONSON 22, LAMA V3
www.motorgame.ru
Руководство по использованию
Page 2

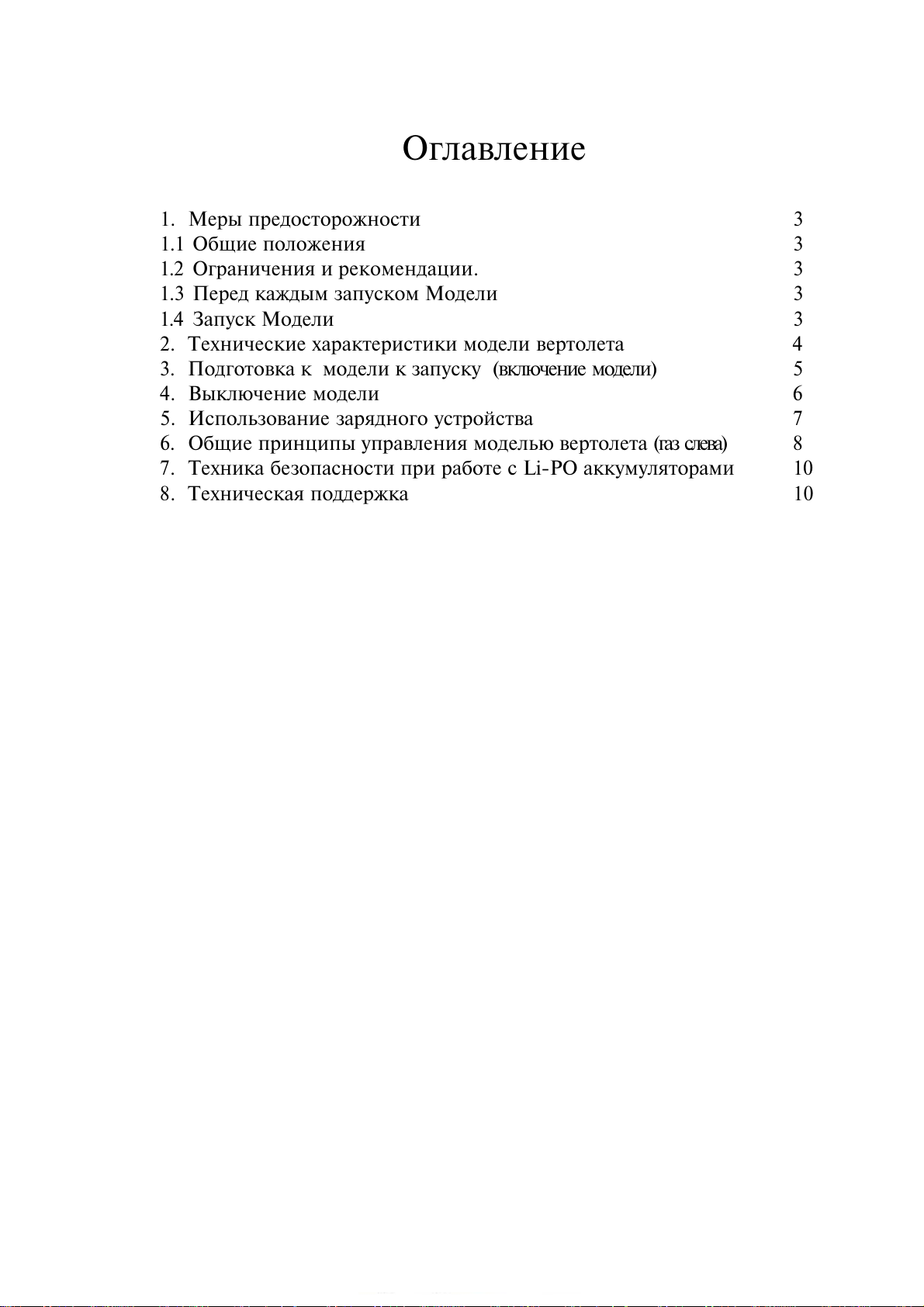

Оглавление
1. Меры предосторожности 3
1.1 Общие положения 3
1.2 Ограничения и рекомендации. 3
1.3 Перед каждым запуском Модели 3
1.4 Запуск Модели 3
2. Технические характеристики модели вертолета 4
3. Подготовка к модели к запуску (включение модели) 5
4. Выключение модели 6
5. Использование зарядного устройства 7
6. Общие принципы управления моделью вертолета (газ слева) 8
7. Техника безопасности при работе с Li-PO аккумуляторами 10
8. Техническая поддержка 10
2
Page 3

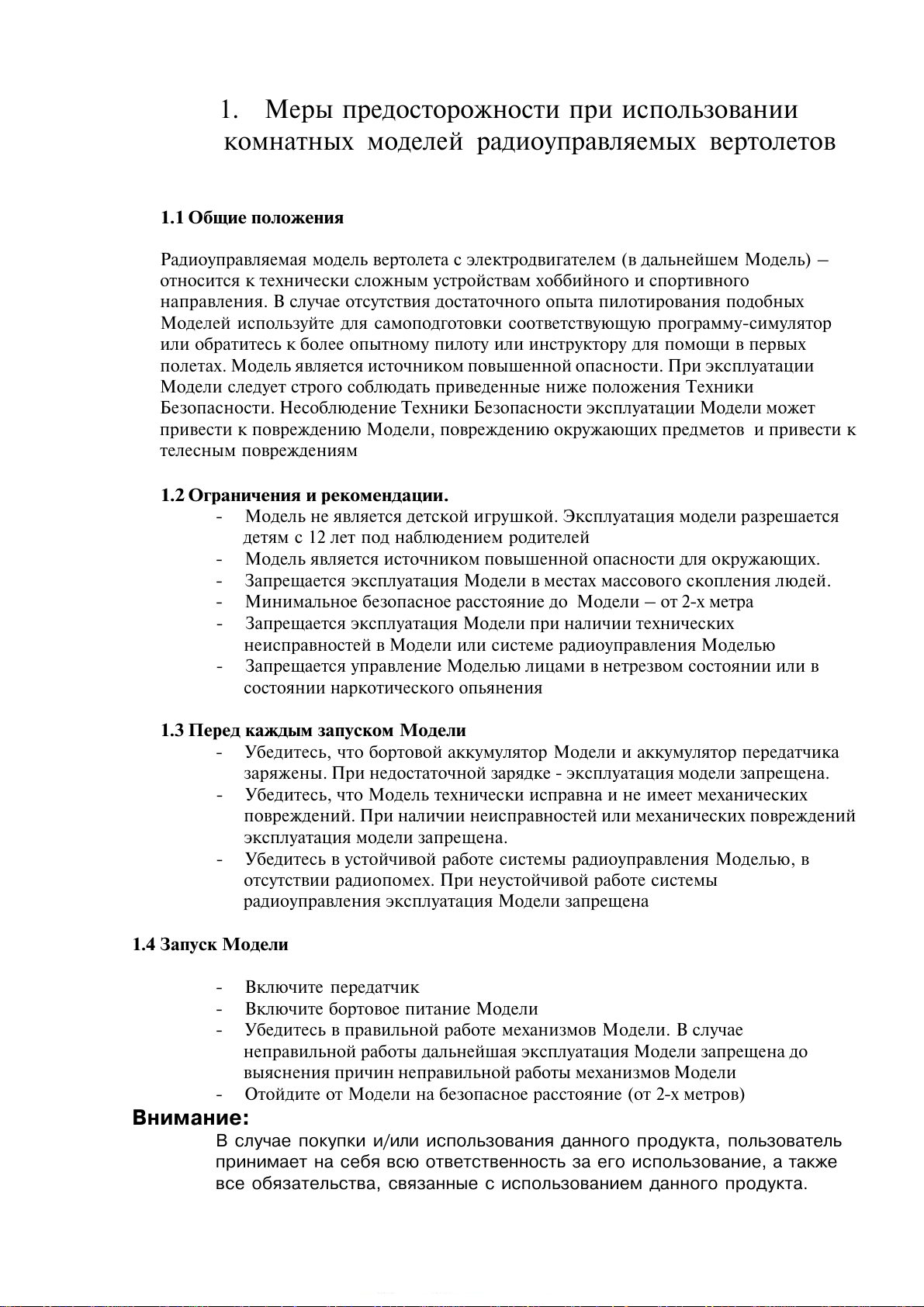

1. Меры предосторожности при использовании
комнатных моделей радиоуправляемых вертолетов
1.1 Общие положения
Радиоуправляемая модель вертолета с электродвигателем (в дальнейшем Модель) –
относится к технически сложным устройствам хоббийного и спортивного
направления. В случае отсутствия достаточного опыта пилотирования подобных
Моделей используйте для самоподготовки соответствующую программу-симулятор
или обратитесь к более опытному пилоту или инструктору для помощи в первых
полетах. Модель является источником повышенной опасности. При эксплуатации
Модели следует строго соблюдать приведенные ниже положения Техники
Безопасности. Несоблюдение Техники Безопасности эксплуатации Модели может
привести к повреждению Модели, повреждению окружающих предметов и привести к
телесным повреждениям
1.2 Ограничения и рекомендации.
- Модель не является детской игрушкой. Эксплуатация модели разрешается
детям с 12 лет под наблюдением родителей
- Модель является источником повышенной опасности для окружающих.
- Запрещается эксплуатация Модели в местах массового скопления людей.
- Минимальное безопасное расстояние до Модели – от 2-х метра
- Запрещается эксплуатация Модели при наличии технических
неисправностей в Модели или системе радиоуправления Моделью
- Запрещается управление Моделью лицами в нетрезвом состоянии или в
состоянии наркотического опьянения
1.3 Перед каждым запуском Модели
- Убедитесь, что бортовой аккумулятор Модели и аккумулятор передатчика
заряжены. При недостаточной зарядке - эксплуатация модели запрещена.
- Убедитесь, что Модель технически исправна и не имеет механических
повреждений. При наличии неисправностей или механических повреждений
эксплуатация модели запрещена.
- Убедитесь в устойчивой работе системы радиоуправления Моделью, в
отсутствии радиопомех. При неустойчивой работе системы
радиоуправления эксплуатация Модели запрещена
1.4 Запуск Модели
- Включите передатчик
- Включите бортовое питание Модели
- Убедитесь в правильной работе механизмов Модели. В случае
неправильной работы дальнейшая эксплуатация Модели запрещена до
выяснения причин неправильной работы механизмов Модели
- Отойдите от Модели на безопасное расстояние (от 2-х метров)
Внимание:
В случае покупки и/или использования данного продукта, пользователь
принимает на себя всю ответственность за его использование, а также
все обязательства, связанные с использованием данного продукта.
3
Page 4

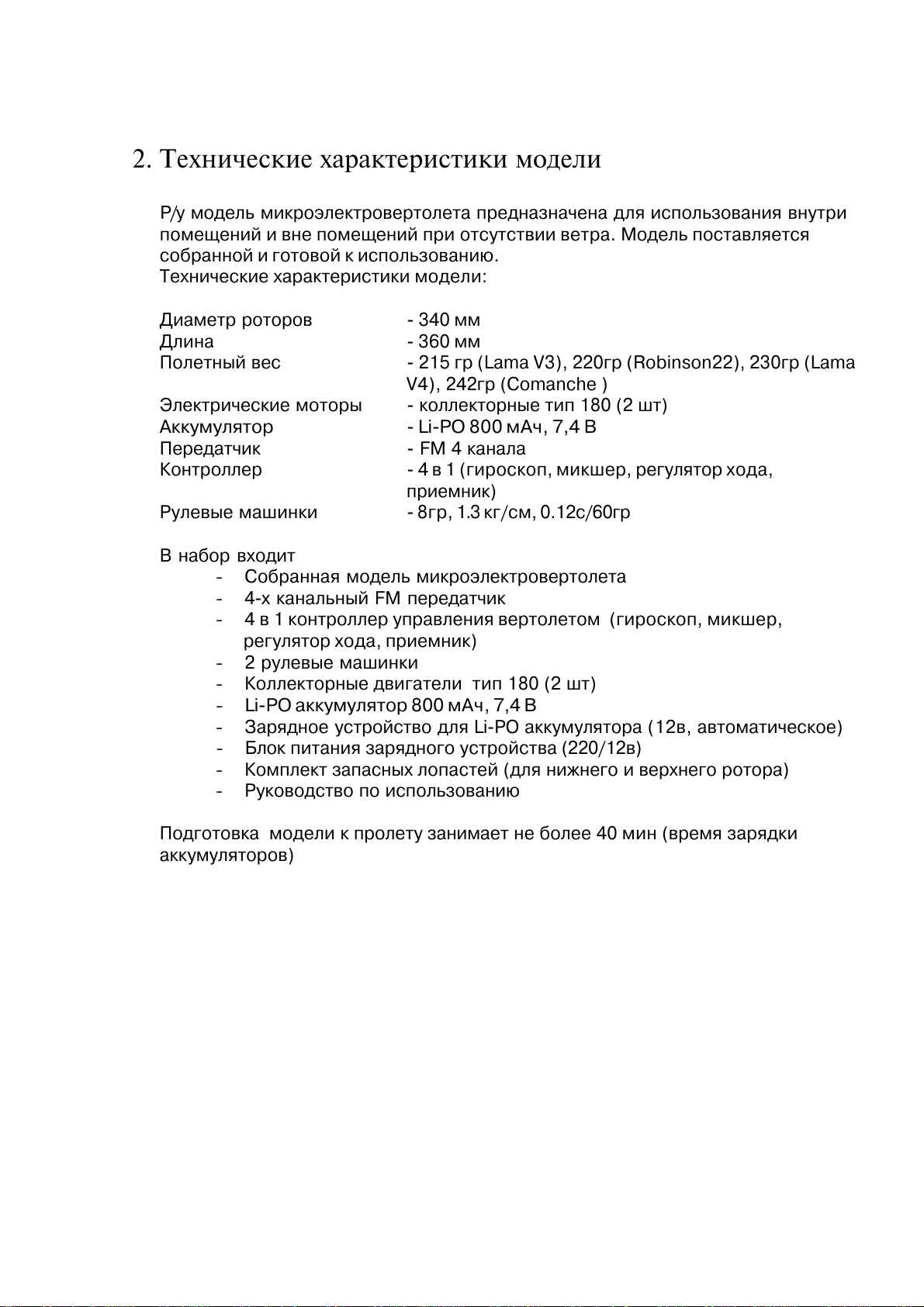

2. Технические характеристики модели
Р/у модель микроэлектровертолета предназначена для использования внутри
помещений и вне помещений при отсутствии ветра. Модель поставляется
собранной и готовой к использованию.
Технические характеристики модели:
Диаметр роторов - 340 мм
Длина - 360 мм
Полетный вес - 215 гр (Lama V3), 220гр (Robinson22), 230гр (Lama
V4), 242гр (Comanche )
Электрические моторы - коллекторные тип 180 (2 шт)
Аккумулятор - Li-PO 800 мАч, 7,4 В
Передатчик - FM 4 канала
Контроллер - 4 в 1 (гироскоп, микшер, регулятор хода,
приемник)
Рулевые машинки - 8гр, 1.3 кг/см, 0.12с/60гр
В набор входит
- Собранная модель микроэлектровертолета
- 4-х канальный FM передатчик
- 4 в 1 контроллер управления вертолетом (гироскоп, микшер,
регулятор хода, приемник)
- 2 рулевые машинки
- Коллекторные двигатели тип 180 (2 шт)
- Li-PO аккумулятор 800 мАч, 7,4 В
- Зарядное устройство для Li-PO аккумулятора (12в, автоматическое)
- Блок питания зарядного устройства (220/12в)
- Комплект запасных лопастей (для нижнего и верхнего ротора)
- Руководство по использованию
Подготовка модели к пролету занимает не более 40 мин (время зарядки
аккумуляторов)
4
Page 5

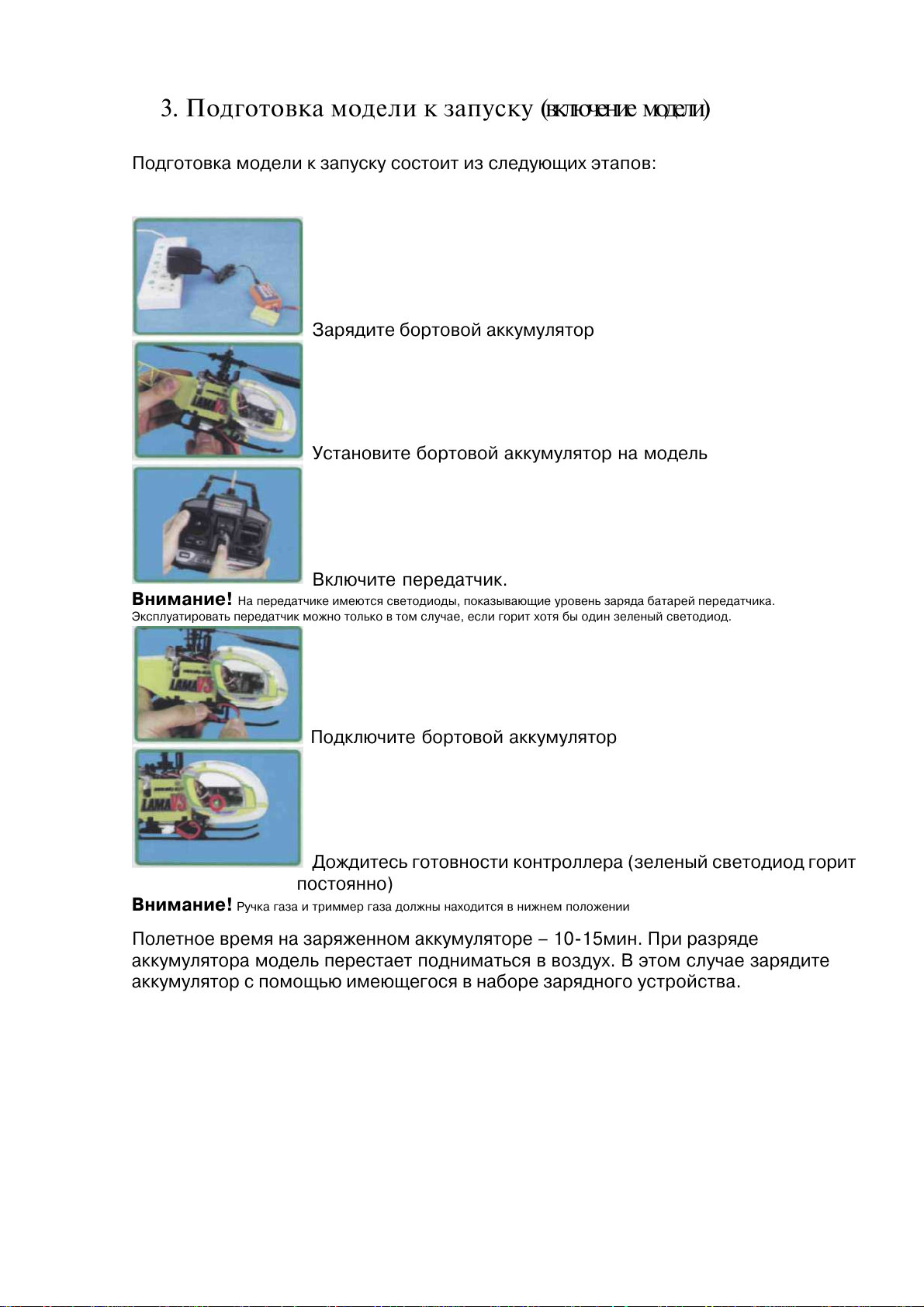

3. Подготовка модели к запуску (включение модели)
Подготовка модели к запуску состоит из следующих этапов:
Зарядите бортовой аккумулятор
Установите бортовой аккумулятор на модель
Включите передатчик.
Внимание!
Эксплуатировать передатчик можно только в том случае, если горит хотя бы один зеленый светодиод.
На передатчике имеются
светодиоды,
показывающие уровень заряда батарей передатчика.
Подключите бортовой аккумулятор
Дождитесь готовности контроллера (зеленый светодиод горит
постоянно)
Внимание!
Ручка
газа и триммер газа должны находится в нижнем положении
Полетное время на заряженном аккумуляторе – 10-15мин. При разряде
аккумулятора модель перестает подниматься в воздух. В этом случае зарядите
аккумулятор с помощью имеющегося в наборе зарядного устройства.
5
Page 6

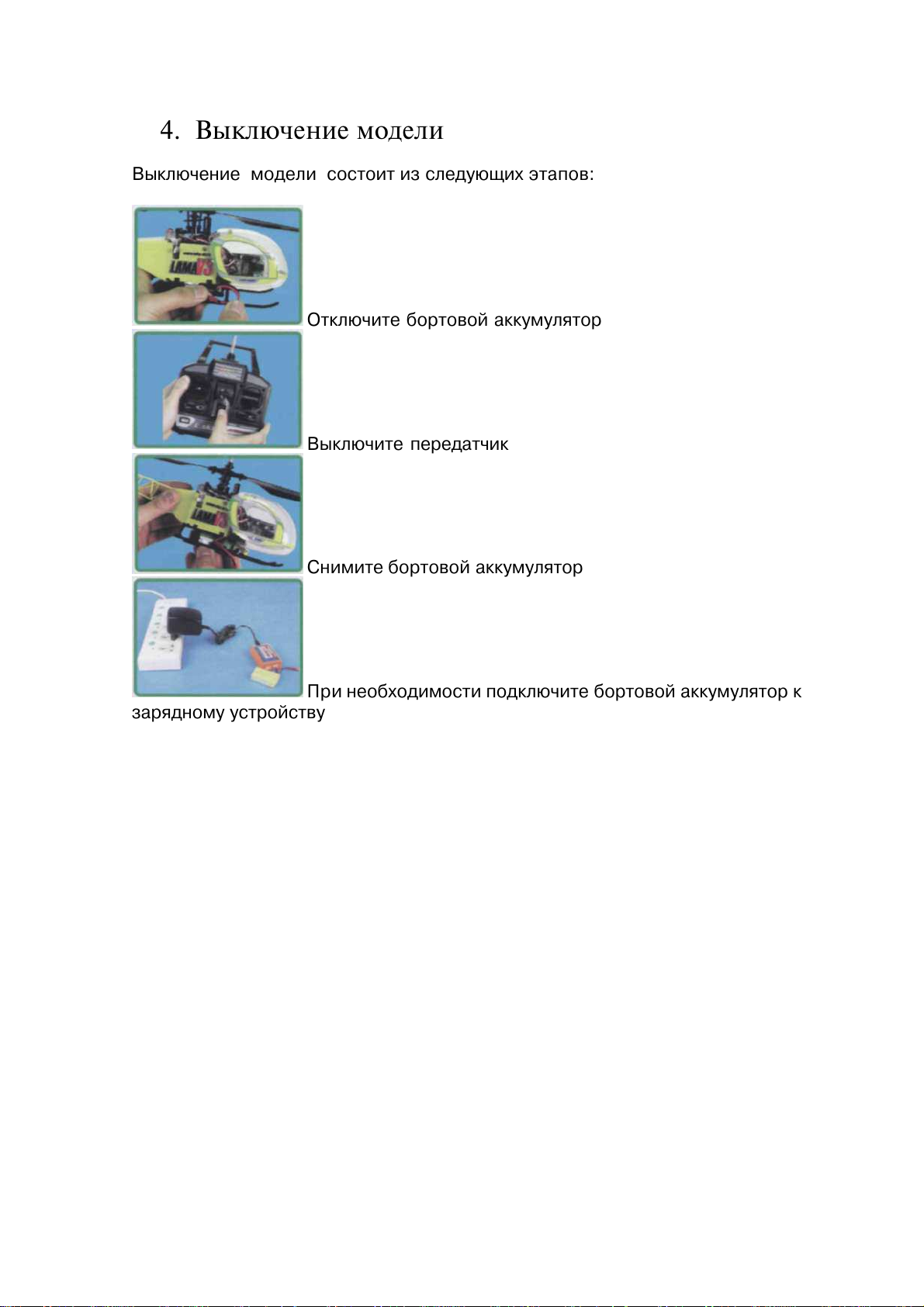

4. Выключение модели
Выключение модели состоит из следующих этапов:
Отключите бортовой аккумулятор
Выключите передатчик
Снимите бортовой аккумулятор
При необходимости подключите бортовой аккумулятор к
зарядному устройству
6
Page 7

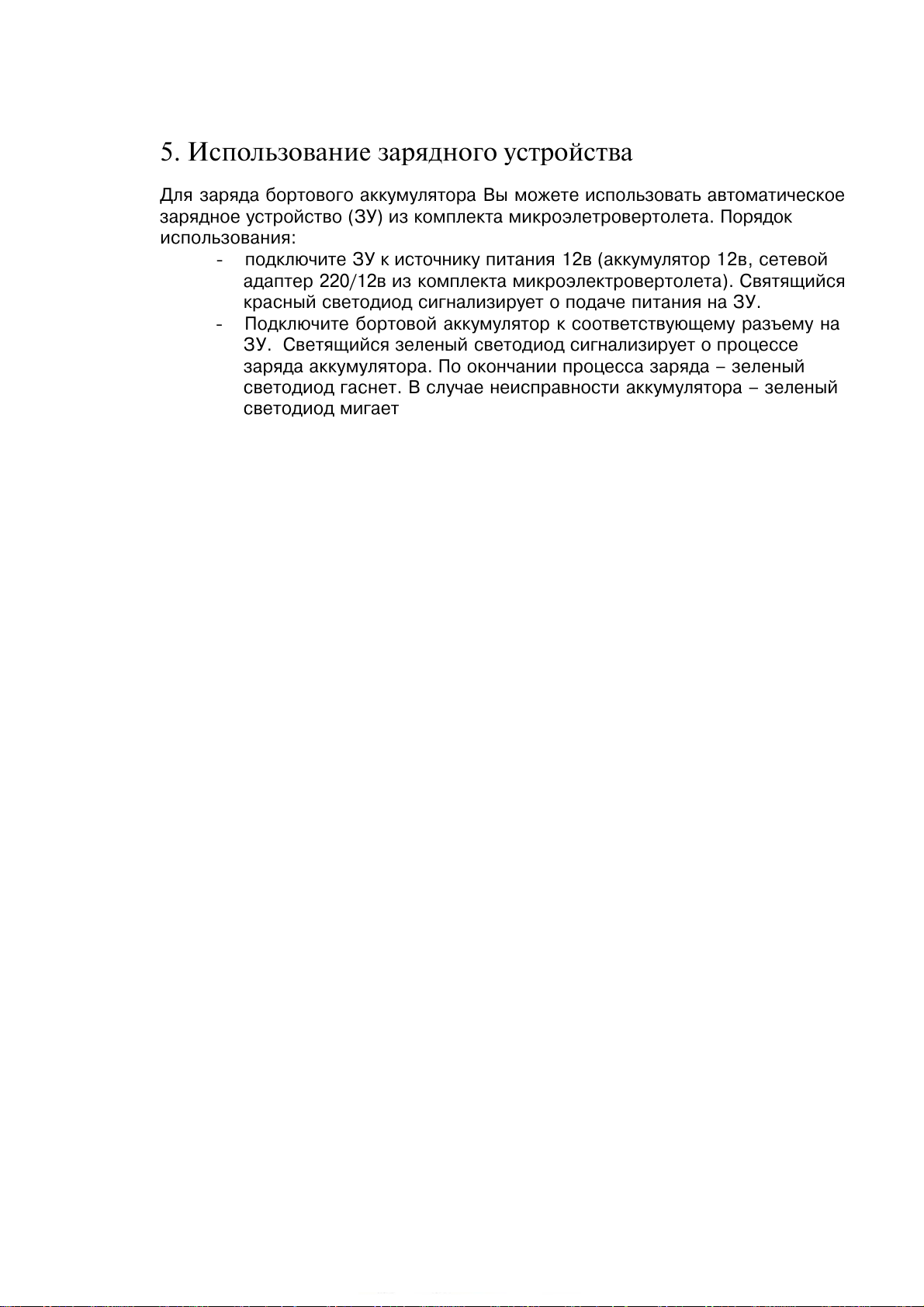

5. Использование зарядного устройства
Для заряда бортового аккумулятора Вы можете использовать автоматическое
зарядное устройство (ЗУ) из комплекта микроэлетровертолета. Порядок
использования:
- подключите ЗУ к источнику питания 12в (аккумулятор 12в, сетевой
адаптер 220/12в из комплекта микроэлектровертолета). Святящийся
красный светодиод сигнализирует о подаче питания на ЗУ.
- Подключите бортовой аккумулятор к соответствующему разъему на
ЗУ. Светящийся зеленый светодиод сигнализирует о процессе
заряда аккумулятора. По окончании процесса заряда – зеленый
светодиод гаснет. В случае неисправности аккумулятора – зеленый
светодиод мигает
7
Page 8

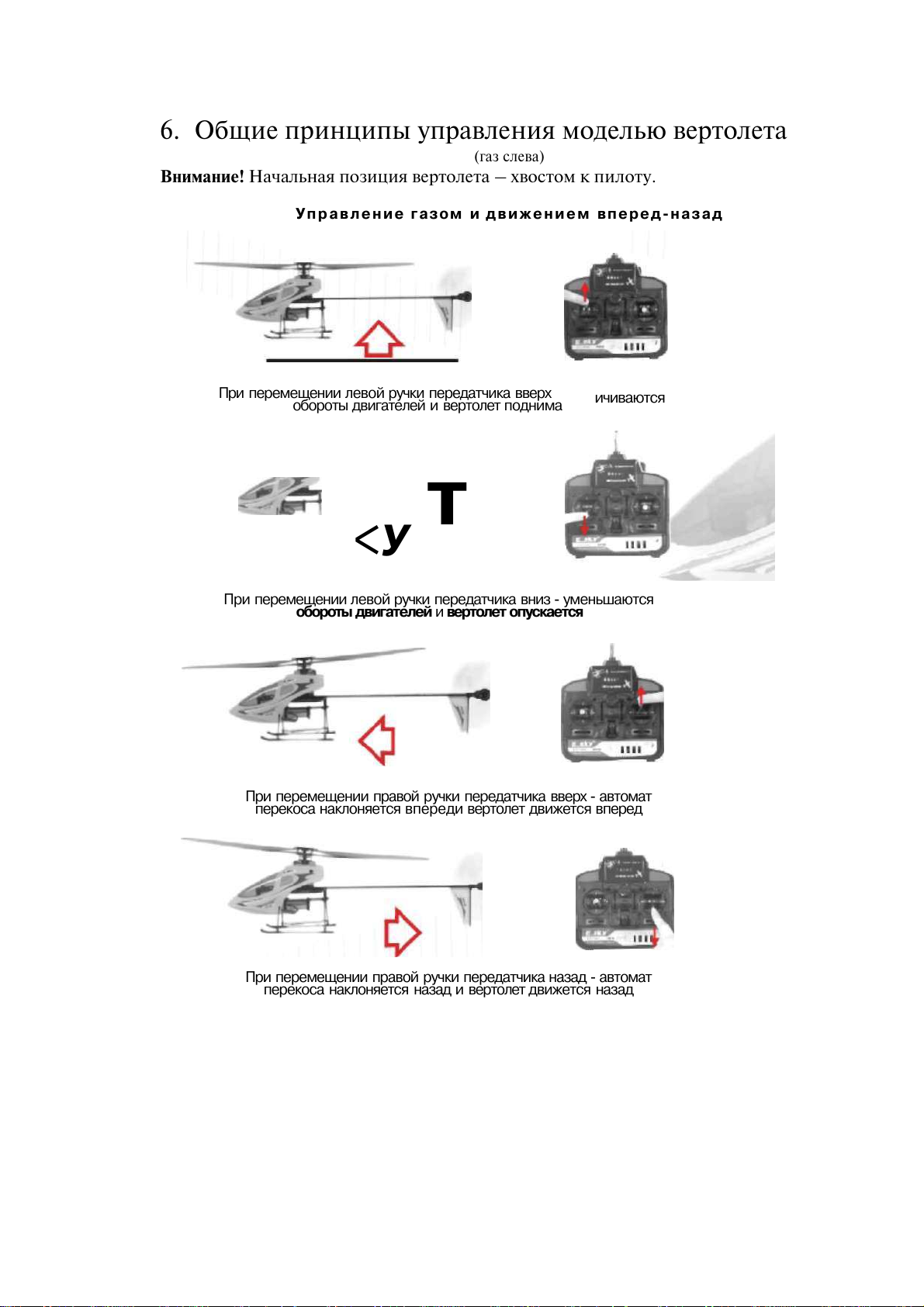

6. Общие принципы управления моделью вертолета
(газ слева)
Внимание! Начальная позиция вертолета – хвостом к пилоту.
Управление газом и движением вперед-назад
При перемещении левой ручки передатчика вверх
обороты двигателей и вертолет поднима
ичиваются
т
<У
При перемещении левой ручки передатчика вниз - уменьшаются
При перемещении правой ручки передатчика вверх - автомат
обороты двигателей и вертолет опускается
перекоса наклоняется впереди вертолет движется вперед
При перемещении правой ручки передатчика назад - автомат
перекоса наклоняется назад и вертолет движется назад
8
Page 9

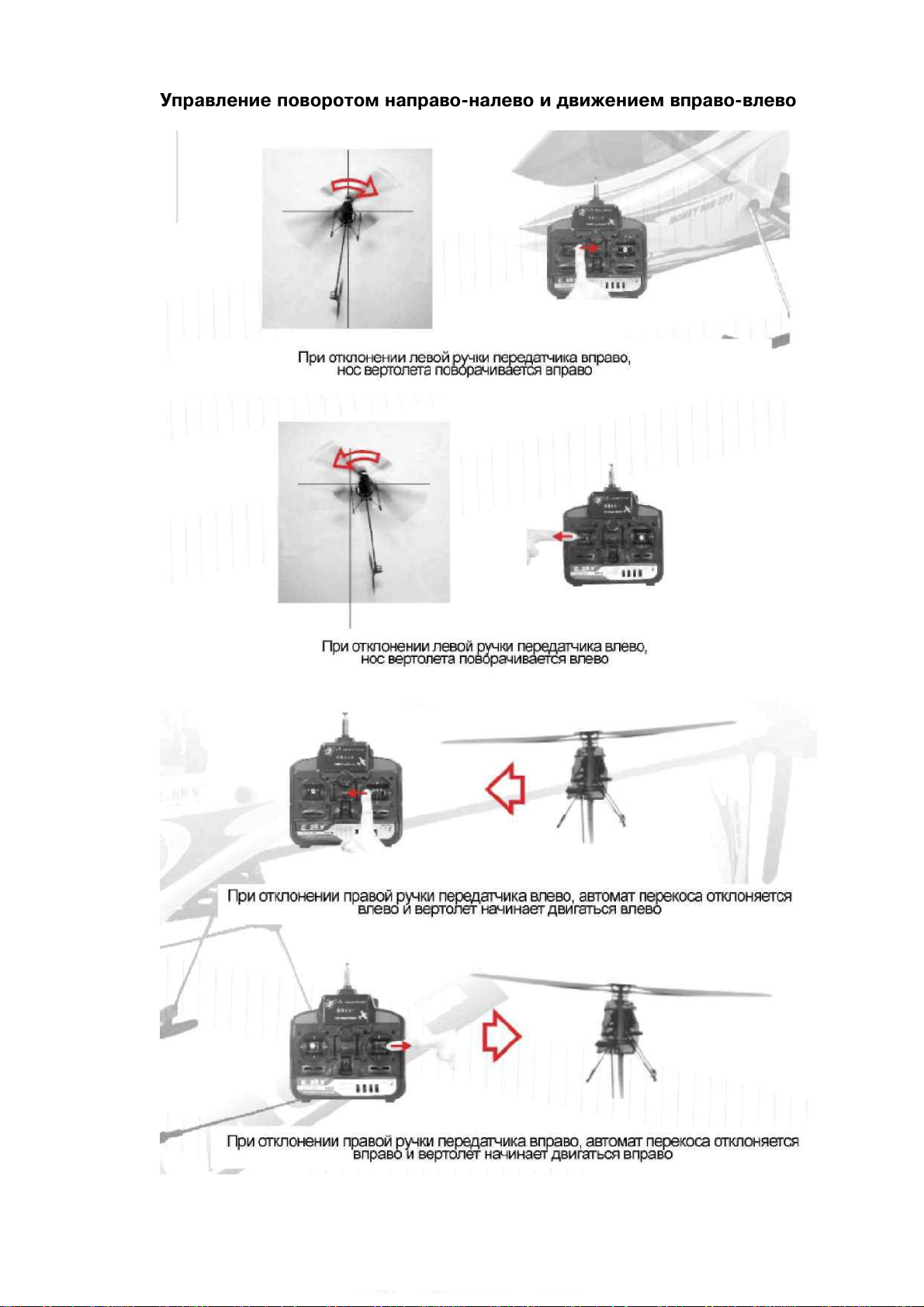

Управление поворотом направо-налево и движением вправо-влево
9
Page 10

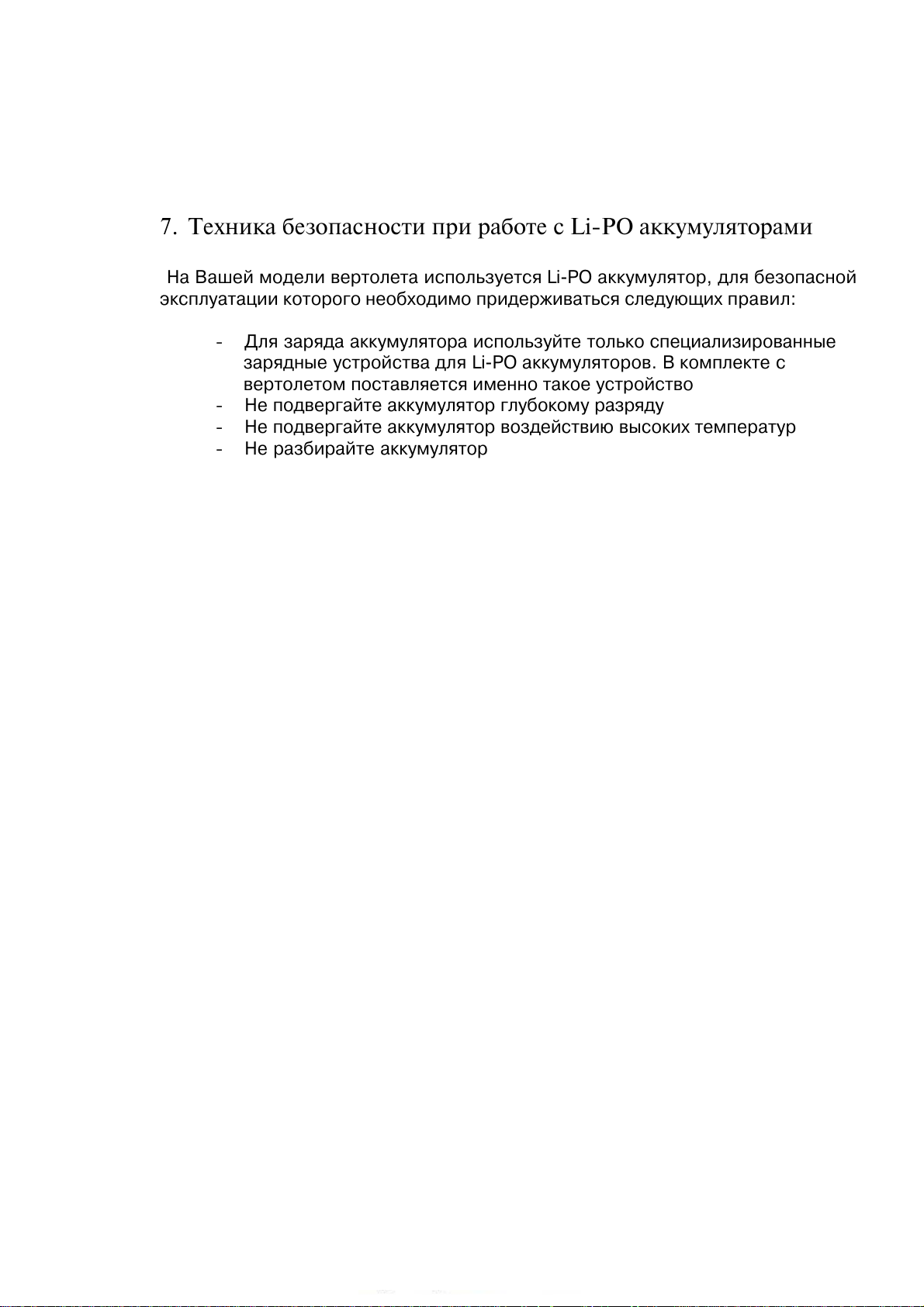

7. Техника безопасности при работе с Li-PO аккумуляторами
На Вашей модели вертолета используется Li-PO аккумулятор, для безопасной
эксплуатации которого необходимо придерживаться следующих правил:
- Для заряда аккумулятора используйте только специализированные
зарядные устройства для Li-PO аккумуляторов. В комплекте с
вертолетом поставляется именно такое устройство
- Не подвергайте аккумулятор глубокому разряду
- Не подвергайте аккумулятор воздействию высоких температур
- Не разбирайте аккумулятор
10
