Operator's Manual
GAS/OIL
RATIO
50:1
Original Operating Instructions

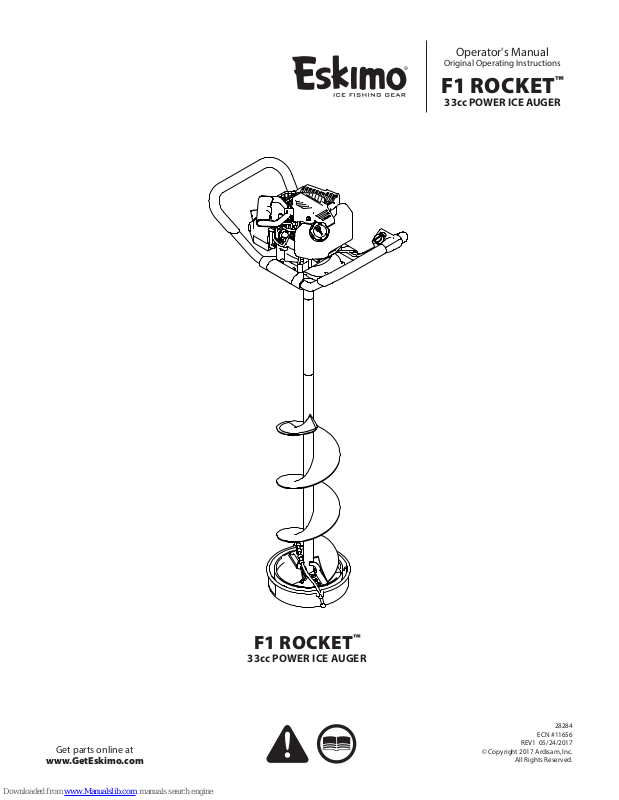

F1 ROCKET™
33cc POWER ICE AUGER
Get parts online at
www.GetEskimo.com
F1 ROCKET
™
33cc POWER ICE AUGER
28284
ECN #11656
REV1 05/24/2017
© Copyright 2017 Ardisam, Inc.
All Rights Reserved.
Page 2
Operator's Manual
ESKIMO® Power Ice Auger
INTRODUCTION
Thank you
standards for usability and durability. With proper care, your ice auger will provide you many years of service. Please take the time
to read this manual carefully to learn how to correctly operate and maintain your ice auger. Congratulations on your investment
in quality. Save these instructions for future reference. Ardisam, Inc reserves the right to change or alter this manual without notice.
for purchasing an Eskimo® Power Ice Auger from Ardisam, Inc. We have worked to ensure that this ice auger meets high
CONTENTS
Registration .....................................................................................................................................................................................................................................................................2
Important Safety Precautions ............................................................................................................................................................................................................................... 3-6
Pre-Operation ............................................................................................................................................................................................................................................................. 6-7
Operation .........................................................................................................................................................................................................................................................................7
Maintenance and Storage ................................................................................................................................................................................................................................... 8-10
Service, Troubleshooting and Repair ............................................................................................................................................................................................................ 10-11
Warranty ..................................................................................................................................................................................................................................................................12-15
FEDERAL EMISSION INFORMATION
Viper warrants to the retail purchaser, that this small, o-road engine was designed, built and equipped to conform at the time of initial
sale to all applicable regulations of the U.S. Environmental Protection Agency (EPA).
REGISTRATION AND SERVICE
Record the product model number and serial number in the space provided for easy reference when ordering parts or requesting
technical support. Excluding emissions-related warranty items, the warranty is valid only if the completed registration is received
by Viper within 30 days of purchase. (SEE WARRANTY SECTION FOR MORE INFORMATION.) You can register your warranty online
by visiting www.ardisam.com, or by mailing it to: Ardisam, Inc., 1160 Eighth Avenue, Cumberland, WI 54829. For service questions,
call our customer service department at (800) 345-6007 Mondays through Fridays from 8 a.m. to 5 p.m. CDT.
OWNERSHIP RECORDS
Place of Purchase:
Place of Purchase Address:
City: State/Province: Zip Code/Postal Code:
Model Number: Serial Number (found next to warning tag):
Date of Purchase:
Notes:
This manual may contain information for several models. Read and keep this manual for future reference. This manual contains
important information on SAFETY, ASSEMBLY, OPERATION, AND MAINTENANCE. The owner must be certain that all the product
information is included with the unit. This information includes the MANUAL, the REPLACEMENT PARTS and the WARRANTIES.
This information must be included to make sure state laws and other laws are followed. This manual should remain with the
unit even if it is resold.
2
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
Page 3
Operator's Manual
WARNING!
ESKIMO® Power Ice Auger
WARNINGS AND SAFETY PRECAUTIONS
OPERATOR’S RESPONSIBILITY
Accurate, safe and eective use of this unit is the operator’s
responsibility.
• Read and follow all safety instructions.
• Carefully follow all assembly instructions.
• Maintain the unit according to directions and schedule
included in this Eskimo operator’s manual.
• Ensure that anyone who uses the unit is familiar with and
understands all controls and safety precautions.
SAFETY MESSAGES
Your manual contains special messages to bring attention to
potential safety concerns, engine damage as well as helpful
operating and servicing information. Please read all the information carefully to avoid injury and damage to the unit.
NOTE: General information is given throughout the manual
that may help the operator in the operation or service of the
unit.
This symbol points out important safety instructions which if not followed could endanger your
personal safety.
BEFORE OPERATING:
WARNING
WARNING INDICATES A HAZARD WHICH, IF NOT
AVOIDED, COULD RESULT IN DEATH OR SERIOUS IN
JURY AND/OR PROPERTY DAMAGE.
CAUTION
CAUTION INDICATES YOU CAN BE HURT OR YOUR
EQUIPMENT DAMAGED IF THE SAFETY INSTRUC
TIONS THAT FOLLOW THIS SIGNAL WORD ARE NOT
OBEYED.
IMPORTANT
INDICATES HELPFUL INFORMATION FOR PROPER AS
SEMBLY, OPERATION, OR MAINTENANCE OF YOUR
EQUIPMENT.
WARNING
CALIFORNIA PROPOSITION 65 WARNING
ENGINE EXHAUST FROM THIS PRODUCT CONTAINS
CHEMICALS KNOWN TO THE STATE OF CALIFORNIA
TO CAUSE CANCER, BIRTH DEFECTS, OR OTHER RE
PRODUCTIVE HARM.
READ ENTIRE OPERATING AND MAINTENANCE
INSTRUCTIONS FOR THIS PRODUCT AND THE
INSTRUCTIONS FOR THE EQUIPMENT THIS ENGINE
POWERS. FAILURE TO FOLLOW INSTRUCTIONS
COULD RESULT IN SERIOUS INJURY OR DEATH.
OPERATE THE ENGINE ACCORDING TO THE SAFETY
INSTRUCTIONS OUTLINED HERE AND INSERTED
THROUGHOUT THE TEXT. ANYONE WHO USES
THIS UNIT MUST READ THE INSTRUCTIONS AND BE
FAMILIAR WITH THE CONTROLS.
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
WARNING
WARNING
FAILURE TO COMPLY WITH ALL SAFETY AND OPERAT
ING INSTRUCTIONS CAN RESULT IN LOSS OF ENGINE
CONTROL, SERIOUS PERSONAL INJURY TO YOU AND/
OR BYSTANDERS, AND RISK OF EQUIPMENT AND
PROPERTY DAMAGE.
SAFETY DECALS:

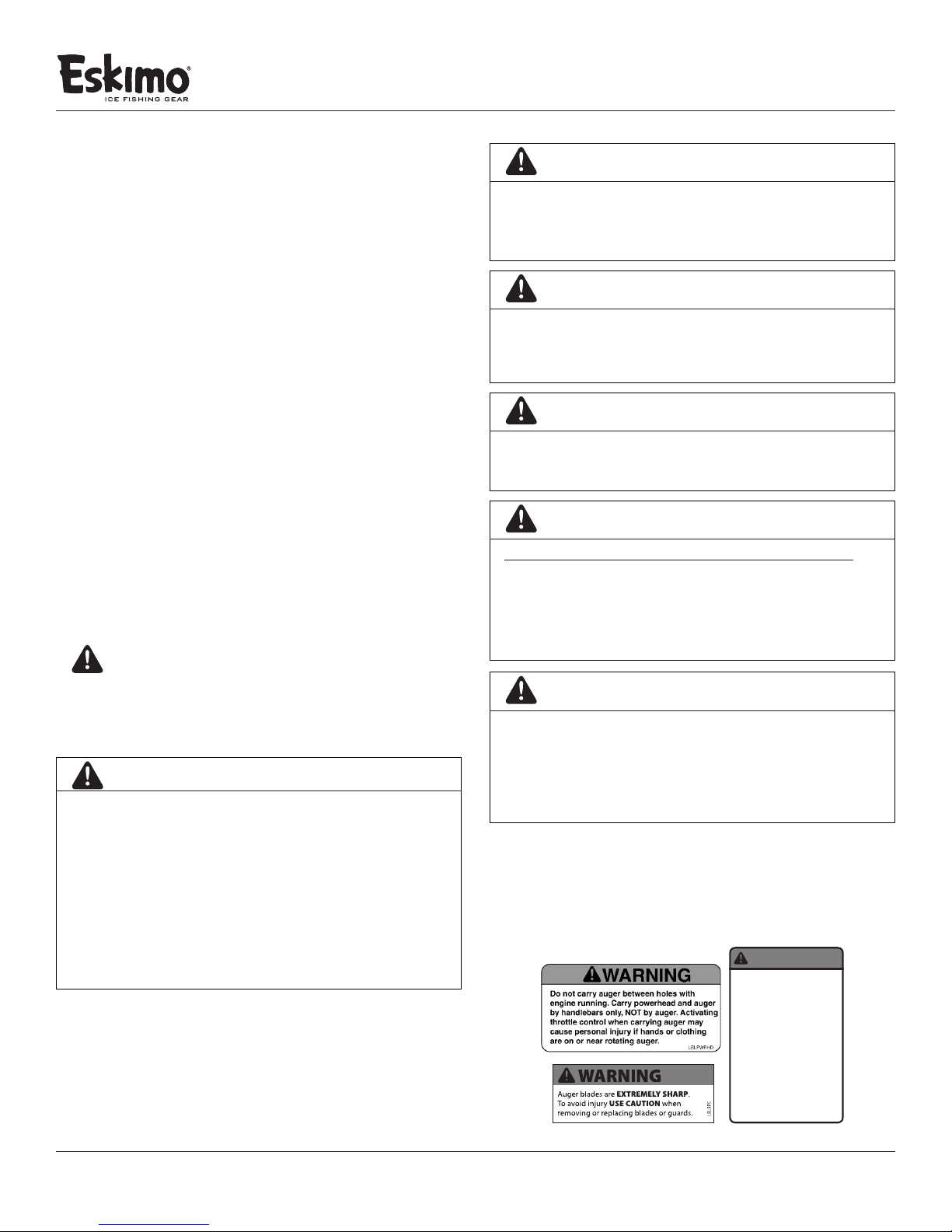

Below are three of the warning decals attached to the auger. It is
important to read all safety precautions and locate the warning
labels before using this product.
Failure to read, understand and
follow all warnings and instructions listed could result in serious injury or death. Keep all body
extremities, loose clothing and
foreign objects clear of rotating
auger. Be sure auger is securely
attached to powerhead during
use. Never carry auger between
holes with the engine running.
This auger is not designed to be
utilized as an anchoring device.
Use this auger/powerhead as per
provided instructions only.
LBLAUGER R061909
3
Page 4
Operator's Manual
ESKIMO® Power Ice Auger
IMPORTANT SAFETY PRECAUTIONS:
• The ice blades are very sharp. Use extreme caution when
drilling a hole or replacing the blades. Put blade guard on
after each use.
• Do not carry the unit between holes with the engine running.
• The auger should not rotate when the engine is idling. If
it does rotate when engine is idling, contact an Eskimoauthorized service center for instructions.
• Always keep hands, feet, hair and loose clothing away from
any moving parts on engine and auger.
• Do not allow children to operate this unit! Do not allow
adults to operate the unit without proper instruction.
• Do not operate any power equipment under the influence of
alcohol or drugs.
• Keep all screws, nuts and bolts tight.
• Engine should be turned off and cool, spark plug wire must be
removed from spark plug before any repairs are attempted.
• Temperature of muffler and nearby areas may exceed 150º F
(65º C). Avoid these areas.
• Never run engine indoors or in an enclosed area. Engine exhaust contains carbon monoxide, an odorless and deadly gas.
• If the auger becomes unturnable in a hole, turn engine off
and allow to cool before attempting to remove it manually.
IMPORTANT
USING YOUR POWERHEAD AND/OR AUGER TO POWER OR
OTHERWISE UTILIZE ANY PRODUCT OR DEVICE MANUFAC
TURED BY ANY ENTITY OR INDIVIDUAL OTHER THAN ARDIS
AM, INC. WILL VOID YOUR WARRANTY AND WAIVE ANY AND
ALL CLAIMS FOR LIABILITY AGAINST ARDISAM, INC.
ENGINE SAFETY PRECAUTIONS
Preventing Carbon Monoxide Poisoning
• Never try to ventilate engine exhaust indoors. Carbon
monoxide can reach dangerous levels very quickly.
• Never run engine outdoors where exhaust fumes may be
pulled into a building.
• Never run engine outdoors in a poorly ventilated area where
the exhaust fumes may be trapped and not easily taken away.
(Examples include: in a large hole or areas that are covered
by snow drifts.)
• Never run engine in an enclosed or partially enclosed area.
(Examples include: buildings that are enclosed on one or
more sides, inside shelters, garages or basements.)
WARNING
ENGINES GIVE OFF CARBON MONOXIDE, AN ODOR
LESS, COLORLESS, POISONOUS GAS. CARBON MON
OXIDE MAY BE PRESENT EVEN IF YOU DO NOT SMELL
OR SEE ANY ENGINE EXHAUST. BREATHING CAR
BON MONOXIDE CAN CAUSE NAUSEA, FAINTING OR
DEATH, IN ADDITION TO DROWSINESS, DIZZINESS
AND CONFUSION.
IF YOU EXPERIENCE ANY OF THESE SYMPTOMS, SEEK
FRESH AIR AND MEDICAL ATTENTION IMMEDIATELY.
START AND RUN ENGINE OUTDOORS. DO NOT START
OR RUN ENGINE IN AN ENCLOSED AREA, EVEN IF
DOORS OR WINDOWS ARE OPEN.
WARNING
DO NOT ALTER/MODIFY ENGINE:
NEVER ALTER OR MODIFY THE ENGINE FROM THE
FACTORY. SERIOUS INJURY OR DEATH MAY OCCUR IF
ENGINE IS MODIFIED OR ALTERED.
WHEN WORKING ON OR REPLACING PARTS FOR THE
ENGINE OR PRODUCT, YOU MUST ALWAYS DISCON
NECT SPARK PLUG WIRE FROM THE SPARK PLUG AND
KEEP IT AWAY FROM THE SPARK PLUG.
ALWAYS WEAR HEARING PROTECTION WHILE OPER
ATING ENGINE.
PLEASE DO NOT START YOUR ICE AUGER UNTIL YOU
HAVE READ THE PREVIOUS SECTION OF THIS MANU
AL. IF YOU HAVE READ THESE, FOLLOW THE STEPS ON
THE NEXT PAGE TO START YOUR ICE AUGER.
NEVER STORE ENGINE WITH GAS IN THE TANK
INDOORS. FUEL AND FUEL VAPORS ARE HIGHLY
FLAMMABLE.
NEVER MIX FUEL AND OIL DIRECTLY IN ENGINE
GAS TANK. USE ONLY NONMETAL, PORTABLE FUEL
CONTAINERS APPROVED BY THE UNDERWRITER’S
LABORATORY U.L. OR THE AMERICAN SOCIETY FOR
TESTING & MATERIALS ASTM.
HANDLING AND FILLING THE ENGINE WITH FUEL
MUST ALWAYS BE DONE BY AN ADULT.
ALWAYS HANDLE FUEL IN A WELL VENTILATED AREA,
OUTDOORS, AWAY FROM FLAMES OR SPARKS.
4
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
Page 5
Operator's Manual
ESKIMO® Power Ice Auger
• Always run the engine with the exhaust and muer pointed
in the direction away from the operator.
• Never point the exhaust muer towards anyone. People
should always be many feet away from the operation of the
engine and its attachments.
• Do not change the engine governor settings or over-speed
the engine.
• Stay away from rotating parts. Place protective covers over
rotating parts.
• Do not use engine around dry brush, cloth rags, or other
ammable materials.
• Always keep materials and debris clear of muer guard
and other hot engine parts.
• Never operate the engine without the muer guard in
place.
• Always make sure the exhaust pipe is free of foreign ob-
jects.
• The engine exhaust becomes very hot during operation.
Keep engine at least three feet away from buildings and
other equipment during operation.
• Wear appropriate clothing such as a long-sleeved shirt or
jacket. Also wear long trousers or slacks. Do not wear open
shoes, and never operate the machine with bare feet.
• Do not wear loose clothing or jewelry. They can get caught in
moving parts. Always keep hands, feet, hair and loose clothing
away from any moving parts on engine and machine.
Gasoline Fires and Handling Fuel Safely
Use extra care in handling gasoline and other fuels. They are
ammable and vapors are explosive.
• Never ll your fuel tank with fuel indoors. (Examples include:
basement, garage, barn, shed, house, porch, ice shelter, etc.)
• When storing extra fuel be sure that it is in an appropriate
container and away from any re hazards.
• Prevent re and explosion caused by static electric discharge.
Use only nonmetal, portable fuel containers approved by the
Underwriter’s Laboratory (U.L.) or the American Society for
Testing & Materials (ASTM).
• Always ll fuel tank outside in a well ventilated area. Never
fill your fuel tank with fuel indoors. (Examples include:
basement, garage, barn, shed, house, porch, etc.) Never
ll tank near appliances with pilot lights, heaters, or other
ignition sources. If the fuel has to be drained, this should be
done outdoors and with the proper equipment. Do not pour
fuel from fuel tank. The drained fuel should be stored in a
container specically designed for fuel storage or it should
be disposed of carefully.
• Never remove the fuel cap or add fuel with the engine
running. Stop engine and allow to cool before removing the
fuel cap/and or relling the engine.
• Do not smoke near or while handling engine fuel.
• Never drain fuel from engine in an enclosed area.
• Always wipe up excess (spilled) fuel from engine before
starting. Clean up spilled fuel immediately. If fuel is spilled,
do not start the engine but move product and fuel container
away from the area. Clean up spilled fuel and allow to
evaporate and dry after wiping and before starting.
• Allow fuel fumes/vapors to escape from the area before
starting engine.
• Test the fuel cap for proper installation before starting and
using engine.
• Always run the engine with fuel cap properly installed on
the engine.
• Never smoke while relling engine fuel tank.
• Do not store engine with fuel in fuel tank indoors. Fuel and
fuel vapors are highly explosive.
• During storage, tightly screw down fuel cap.
• Never pour fuel from engine fuel tank.
• Never siphon fuel by mouth to drain fuel tank.
• Always have an adult fill the fuel tank and never allow
children to ll the fuel tank.
• Never allow anyone under the inuence of drugs or alcohol
to ll the fuel tank.
• When storing gasoline or equipment with fuel in the tank,
store away from furnaces, stoves, water heaters or other
appliances that have a pilot light or other ignition source
because they can ignite gasoline vapors.
BURNS AND FIRES
The muer, muer guard and other parts of the engine
become extremely hot during the operation of the engine.
These parts remain extremely hot after the engine has stopped.
Prevention of Burns and Fires
• Never remove the muer guard from the engine.
• Never touch the muer guard because it is extremely hot
and will cause severe burns.
• Never touch parts of the engine that become hot after
operation.
• Always keep materials and debris away from muer guard
and other hot parts of the engine to avoid res.
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
5
Page 6
Operator's Manual
ESKIMO® Power Ice Auger
SERVICE
• Always stop the engine whenever you leave the equipment,
before cleaning, repairing or inspecting the unit. Engine
should be turned o and cool, spark plug wire must be
removed from spark plug before any repairs or adjustments
are attempted. Never make adjustments or repairs with the
engine (motor) running. Disconnect the spark plug wire,
and keep the wire away from the plug to prevent accidental
starting.
• Always wear eye protection when you make adjustments or
repairs.
• Keep all nuts & bolts tight and keep equipment in good
condition.
• Never tamper with safety devices. Check their proper
operation regularly.
• When servicing or repairing the engine, do not tip the engine
over or up unless specically instructed to do so in this manual.
Service and repair procedures can be done with the engine
in an upright position. Some procedures will be easier if the
engine is lifted on a raised platform or working surface.
• To reduce re hazard, keep engine free of debris build-up. Clean
up oil or fuel spillage. Allow engine to cool before storing.
• Stop and inspect the equipment if you strike an object.
Repair, if necessary, before restarting.
• Clean and replace safety and instruction decals as necessary.
• To guard against engine over-heating, always have engine
debris lter mounted and clean.
• Inspect engine before storage. When not in use, disconnect
spark plug lead and store indoors in a dry place locked or
otherwise inaccessible to children.
• Use only original equipment parts from Viper®, including all
nuts and bolts.
PREOPERATION
STEPS FOR WORKING ON ENGINE OR AUGER
1. Turn o engine switch.
2. Disconnect the spark plug wire from the spark plug.
3. Securely place the disconnected spark plug wire away from
the spark plug and any metal parts. This must always be done
or arcing may occur between spark plug wire and metal parts.
4. Replace or repair the part on the engine or auger.
5. Check all parts that were repaired, or removed during repair,
that they are secure and t correctly.
NOTE: All repair parts must come from the factory.
Never replace parts that are not specically designed
for the engine or auger.
6. Reconnect spark plug wire to the spark plug.
PREPARING ENGINE FOR STARTING
GAS AND OIL
Quality
To operate the engine, we recommend using Viper® brand 2-cycle
oil (P/N 300400) to ensure that the engine operates correctly
throughout the life of the engine. Viper® brand 2-cycle oil has
fuel stabilizer additive which helps to prevent gasoline from
oxidizing and gumming up the carburetor when the unit is not
in use for long periods of time. Use unleaded regular gas only.
It is best to use premium gasoline that has no ethanol content.
NOTE: Viper® oil can be purchased from our web site at
www.geteskimo.com.
IMPORTANT
THIS ENGINE USES A GAS/OIL MIXTURE. DO NOT RUN ON
STRAIGHT GAS ONLY, ENGINE DAMAGE WILL RESULT.
Mixture
Run ice auger with a 50:1 ratio.
GAS OIL RATIO
1 gallon 2.5 ounces 50:1
2 gallons 5 ounces 50:1
5 gallons 13 ounces 50:1
MIXING FUEL AND FILLING FUEL TANK
Mixing Fuel
1. Fuel must be mixed in a container outside in a well ventilated area.
2. Container must be directly contacting the ground when lling
with fuel.
3. Fill container about 1/4 full of recommended fuel.
4. Add recommended amount of oil and stabilizer to fuel.
5. Screw the container cap on tightly, and gently shake the
container to mix the oil/fuel.
6. Remove the cap, and nish lling the container.
7. Wipe away all spilled oil and gas, and allow to evaporate
before transport.
Filling Fuel Tank
1. Always ll the fuel tank with the engine o, and completely
cooled to ambient temperature.
2. Always ll the tank outside, in a well ventilated area, away
from open ame and sparks.
3. Clean away any debris from around the fuel cap.
4. Slowly open the fuel cap to allow pressure to slowly release,
do not set the cap on a dirty surface.
5. Add fuel to fuel tank with care, as to prevent spilling any gas.
6
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
Page 7
Operator's Manual
ESKIMO® Power Ice Auger
6. Do not ll tank completely full, allow for fuel to expand.
7. Screw the fuel cap back on until tight. Wipe away any spilled
fuel, and allow the engine to dry o before attempting to
start the engine.
OPERATION
1. Drill holes without placing downforce on the auger. Allow the
weight of the auger to do the work itself. Using force will add
unnecessary wear to the unit.
2. The clutch will transfer maximum power after two hours of
operation. Some slippage may occur during the break-in period. Keep the clutch and clutch drum free of moisture and oil.
3. Never run the engine in an enclosed area or indoors. Exhaust
fumes are deadly.
4. Do not use the ice auger for anything orther than drilling
through ice.
5. Always use the blade protector when not in use. This prevents
accidental contact with the blades, and keeps the blades and
point protected.
6. To attach the auger to the output shaft of the unit, align the
holes on the shaft and the auger, and tighten the bolt with
the supplied Allen wrench. Always check that this bolt is tight,
and ush with the auger stem before use.
IMPORTANT NOTE:
The A-weighted emission sound pressure level has been
measured at 100 dB L
level emitted has been measured at 106.5 dB L
vibration value for the F1™ power ice auger was measured a t
31.3 m/s2.
Cold Starting Instructions:
Follow these instructions whenever starting an engine that is
cold, cooled o from prior use, rst time operating, or when unit
is run dry of fuel.
1. Turn on/o switch to the “ON” position.
2. Switch the choke lever to the “CHOKE” position.
3. Push the primer bulb until fuel enters the primer line,
allow the bulb to fully return each time.
4. Once fuel is in the primer line, push bulb additional 2-3 times.
5. Pull recoil slowly until recoil has resistance, then using swift
arm length pulls, pull the recoil 2-3 times, allowing it to retract
slowly each time. DO NOT allow the recoil to retract on its
own, as it may snap back quickly and cause injury.
6. If unit does not start, repeat step 4 and 5.
7. Once engine starts, let idle until warm, then switch the choke
lever to the “RUN” position.
The A-weighted sound power
PA.
The total
WA.
Warm Starting Instructions:
1. Turn on/o switch to the “ON” position.
2. Ensure the choke lever is in the “RUN” position.
3. Pull recoil slowly until recoil has resistance, then using swift
arm-length pulls, pull the recoil 2-3 times, allowing it to retract
slowly each time. DO NOT allow the recoil to retract on its
own, as it may snap back quickly and cause injury.
4. If unit does not start, use cold starting instructions.
WARNING
AVOID INJURY! MAKE SURE THE UNIT IS IN A STABLE
POSITION BEFORE PULLING THE STARTER HANDLE.
AVOID INJURY! WHILE STARTING ENGINE, ENSURE
THAT THROTTLE CONTROL IS NOT ENGAGED.
CAUTION
AVOID INJURY! ALWAYS HANDLE FUEL IN A WELL
VENTILATED AREA, OUTDOORS, AWAY FROM FLAMES
OR SPARKS.
AVOID INJURY! DO NOT START ENGINE IF FUEL IS
SPILLED. WIPE OFF EXCESS FUEL AND ALLOW TO DRY.
REMOVE ENGINE FROM AREA TO AVOID SPARKS.
CAUTION
AVOID INJURY! IF AUGER IS MOUNTED TO ENGINE,
ALL SAFETY GUARDS MUST BE SECURELY FASTENED
TO AVOID SERIOUS INJURY.
AVOID INJURY! STARTER ROPE CAN CAUSE AN UNAN
TICIPATED JERK TOWARDS ENGINE. PLEASE FOLLOW
INSTRUCTIONS TO AVOID INJURY.
AVOID INJURY! IF ENGINE FAILS TO START AFTER TRY
ING STARTING PROCEDURES, PLEASE CONTACT OUR
CUSTOMER SERVICE DEPARTMENT AT 8003456007
OR VISIT WWW.GETESKIMO.COM.
AVOID INJURY! NEVER LEAVE ENGINE RUNNING
WHILE UNATTENDED. TURN OFF AFTER EVERY USE.
AVOID INJURY! NEVER CARRY POWERHEAD AND AU
GER BETWEEN HOLES WHILE ENGINE IS RUNNING.
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
7
Page 8
Operator's Manual
ESKIMO® Power Ice Auger
MAINTENANCE AND STORAGE
AUGER MAINTENANCE
1. The gear case has 4 ounces of lithium grease installed at the
factory. It is recommended that once a year the gear case be
split and the grease level checked. Add grease only if level of
grease is below top of the gears. DO NOT OVERFILL.
2. Keep all screws, nuts, and bolts tight.
3. For cold weather operation, store the unit in a cool environment. Transferring the unit from a warm to a cold place can
cause the build up of harmful condensation.
4. Always replace blade protector when power auger is not in use.
5. If blade performance decreases, turn unit o and disconnect
spark plug wire. Carefully inspect cutting edge of blades for
any nicks or shiny areas. If blades show any of these signs, they
need to be resharpened or replaced.
ENGINE MAINTENANCE
Please read the maintenance schedule and observe these
recommendations to extend the life of your engine.
Good maintenance is essential for safe, economical, and trouble-free operation. It will also help reduce air pollution. To help
you properly care for your engine, the following pages include
a maintenance schedule, routine inspection procedures, and
simple maintenance procedures using basic hand tools.
Other service tasks that are more difficult, or require special
tools, are best handled by professionals and are normally
performed by a technician or other qualified mechanic.
Maintenance, replacement or repair of the emissions control devices and systems may be performed by any nonroad engine repair establishment or individuals. However,
all authorized warranty repairs must be handled by an
authorized service center.
The maintenance schedule applies to normal operating
conditions. If you operate your engine under unusual conditions, such as sustained high-load or high-temperature
operation, or use in unusually wet or dusty conditions, consult
your servicing dealer for recommendations applicable to your
individual needs and use.
Check Fasteners for Tightness
Before each use, always ensure that all bolts and screws are
properly tightened down. Failure to do so could result in loss of
auger through the ice, burns, and reduced engine performance.
Check Blades and Point
Check blades for nicks or shiny areas along the cutting edge,
if these signs are present, it is time to replace the blades. Check
ice point for nicks and dull edges.
Clean Debris from Unit
• For the engine to cool itself, it is important that the cooling
fins are kept free of debris.
• Keep the flywheel free from debris to allow sufficient air flow
across the engine fins.
• Use either compressed air, a vacuum, or a brush to clean debris
off of components.
• If excessive oil builds up on the cooling fins, wipe off with a
clean rag.
MAINTENANCE ITEM
Check fasteners for tightness (Nuts, Bolts, Screws) X
Check blades and point X
Clean debris from unit X
Check air lter X
Clean air lter X X
Check sparkplug X
Replace sparkplug X
Replace fuel lter X
Check fuel lines X
Check gaskets X
8
BEFORE
EVERY USE
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
10 HOURS 50 HOURS SEASONALLY
Page 9
Check Air Filter
• It is recommended that the air filter be checked before each use.
• The air filter element should be clean and free from particles
or debris for proper engine performance and to protect the
engine from damage.
• If the filter is dirty, cleaning will be needed, and if necessary
the filter will need to be replaced.
Clean Air Filter
1. Wash air filter in warm water with a mild detergent until dirt
and debris is removed. Press filter while washing, do not twist.
2. Rinse with warm water until all detergent residue is removed.
3. Dry filter by pressing with cloth or towel, and allow to air dry
overnight.
4. Re-install filter into filter housing, and check for proper fit.
Check Sparkplug
1. Disconnect ignition coil wire from sparkplug and clean debris
from around plug
2. Remove the plug and check for the following: pitted electrode,
burned electrode, cracked porcelain, or carbon deposits
around electrode.
3. If any of the previous signs are present, replace sparkplug.
The sparkplug used by your engine is a Torch L7RTC gapped
to 0.024 inches (0.60mm).
4. To re-install the sparkplug, torque sparkplug to 7.2 - 8.7 ft-lbs.
Replace Sparkplug
• Replace with a Torch L7RTC sparkplug gapped to 0.024 inches
(0.60mm).
• Torque to 7.2 - 8.7 ft-lbs.
NOTE: A loose sparkplug may overheat and damage engine.
An over-tightened sparkplug may damage threads in the
cylinder head.
Replace Fuel Filter
Depending on the quality of fuel used, the fuel filter may need
more frequent replacement. To replace the fuel filter:
1. Ensure the tank has been drained of all fuel.
2. Using a long set of forceps, or a bent piece of wire, pull the
fuel line out through the ll spout.
3. Pull the old lter o of the fuel line, and press the new lter
on all the way.
4. Reinsert the line and lter back into the tank, and ensure it can
move around with the changing position of the unit. It should
be farthest from the tank spout to ensure proper movement.
Operator's Manual
ESKIMO® Power Ice Auger
CAUTION
TO PREVENT ACCIDENTAL STARTING:
AVOID INJURY! ENGINE MUST BE TURNED OFF AND
COOL, AND SPARK PLUG WIRE MUST BE REMOVED
FROM SPARK PLUG BEFORE CHECKING AND ADJUST
ING ENGINE OR EQUIPMENT.
AVOID INJURY! TEMPERATURE OF MUFFLER AND
NEARBY AREAS MAY EXCEED 150º F 65º C. AVOID
THESE AREAS.
AVOID INJURY! CHECK AUGER OFTEN FOR LOOSE NUTS
AND BOLTS. KEEP THESE ITEMS TIGHTENED.
AVOID INJURY! NEVER STORE ENGINE WITH FUEL IN
THE TANK INSIDE A BUILDING. POTENTIAL SPARKS
MAY BE PRESENT FOR IGNITION OF FUEL AND FUEL
VAPORS.
AVOID INJURY! AN ADULT MUST ALWAYS DO MAINTE
NANCE AND REPAIR ON ENGINE AND AUGER.
AVOID INJURY! ENGINE MUST BE SHUTOFF, COOL, AND
SPARK PLUG WIRE REMOVED BEFORE ANY REPAIR OR
MAINTENANCE CAN BE DONE.
CAUTION
AVOID INJURY! TO AVOID INJURY OR DEATH, NEVER
SIPHON FUEL BY MOUTH.
AVOID INJURY! NEVER STORE ICE AUGER WITH FUEL
IN THE GAS TANK INSIDE AN ENCLOSED AREA OR
BUILDING.
CAUTION
AVOID INJURY! DO NOT ATTEMPT TO START THE EN
GINE USING STARTING FLUID.
AVOID INJURY! DO NOT SPRAY FLAMMABLE LIQUIDS
OR VAPORS INTO AIR CLEANER, CARBURETOR OR
SPARK PLUG CHAMBER.
AVOID INJURY! DO NOT REMOVE SPARK PLUG AND
PULL STARTER ROPE. FLAMMABLE FUEL CAN SPRAY
OUT & IGNITE FROM A SPARK FROM SPARK PLUG.
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
9
Page 10
TRANSPORTING YOUR ICE AUGER
1. Never transport engine inside an enclosed space or vehicle.
Fuel or fuel vapors may ignite causing serious injury or death.
2. If fuel is present in the fuel tank, transport in an open vehicle
in an upright position with the gas cap facing upwards.
3. If an enclosed vehicle must be used, remove gas into an ap-
proved red fuel container. DO NOT siphon by mouth.
4. Run engine to use up the fuel in the carburetor and fuel tank.
Always run engine in a well ventilated area.
5. Wipe away any spilled fuel from engine and ice auger. Allow
to dry.
Operator's Manual
ESKIMO® Power Ice Auger
CAUTION
AVOID INJURY! AUGER BLADES AND POINT ARE EX
TREMELY SHARP. USE CAUTION WHEN REMOVING
AND REPLACING.
PRACTICE SAFETY AT ALL TIMES. ENGINE MUST BE
TURNED OFF AND ALLOWED TO COOL, AND SPARK
PLUG WIRE MUST BE DISCONNECTED BEFORE AT
TEMPTING ANY MAINTENANCE OR REPAIR.
LONGTERM STORAGE
• If your ice auger will not be ran for more than one month,
prepare it for long-term storage.
Steps for Long Term Storage
1. Add fuel stabilizer according to manufacturer’s instructions.
2. Run engine for 10-15 minutes to ensure that the stabilizer
reaches the carburetor.
3. Remove the remainder of the fuel from the gas tank into an
approved fuel container.
4. Remove auger from powerhead and apply a thin layer of
grease to the output shaft.
5. Store auger and powerhead (engine) in a vertical position.
6. Remove all debris from auger and powerhead (engine).
7. Attach blade protector to bottom of auger.
SERVICE, TROUBLESHOOTING
AND REPAIR
SERVICE INFORMATION
At Ardisam, we build quality and durability into the design of
our products; but no amount of careful design by us, and careful
maintenance by you, can guarantee a repair-free life for your
unit. Most repairs will be minor, and easily xed by following the
suggestions in the troubleshooting guide in this section.
The guide will help you pinpoint the causes of common problems
and identify remedies.
For more complicated repairs, you may want to rely on your
retailer or an authorized repair center (contact your retailer for
a list of authorized mechanics in your area). A parts breakdown
can be found on our website, www.geteskimo.com.
auger shaft
holder
nut
bolt
point
FIGURE 1
We will always be glad to answer any questions you have, or
help you nd suitable assistance. To order parts or inquire about
warranty, call or write us at the address found on the next page,
under the section “ordering repair parts”.
bolt hole

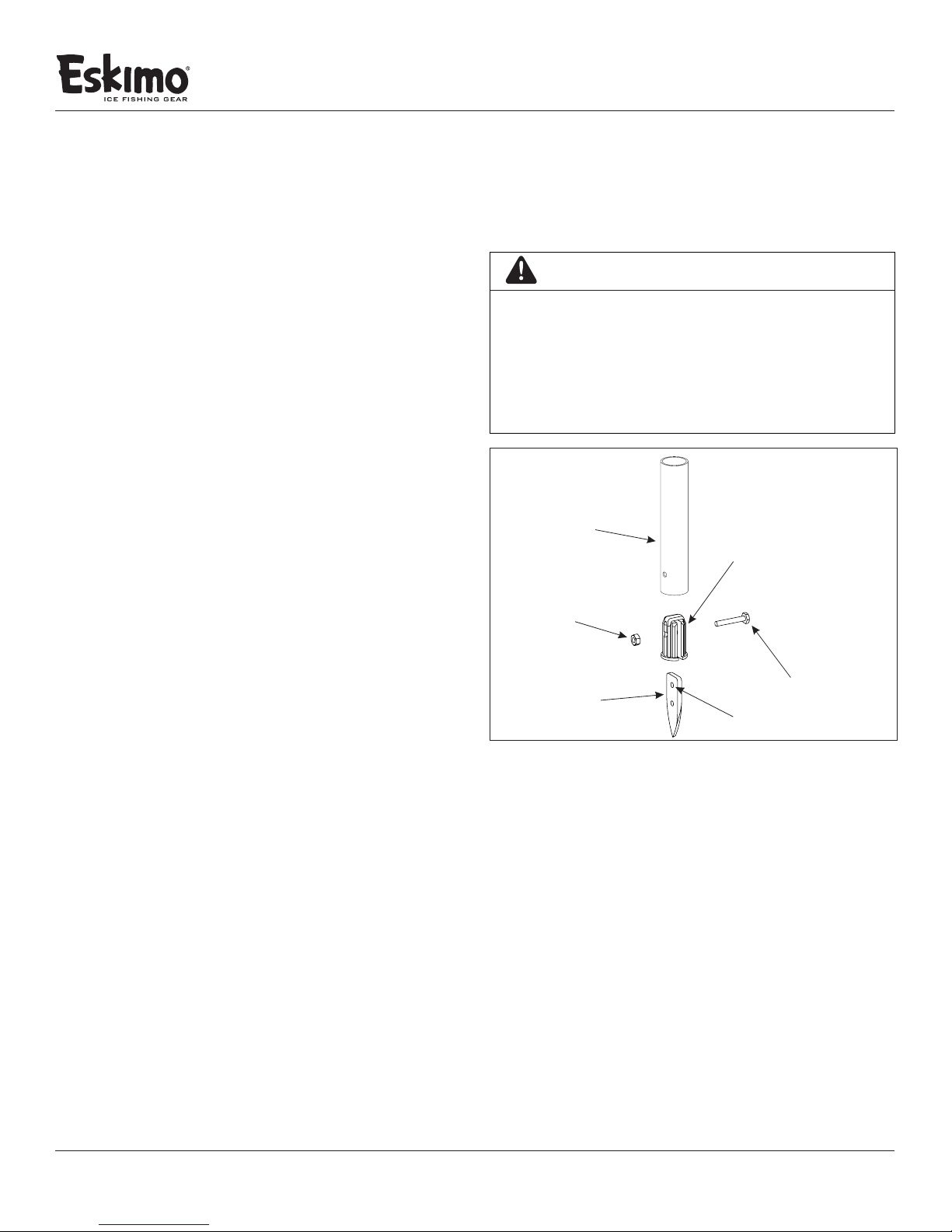

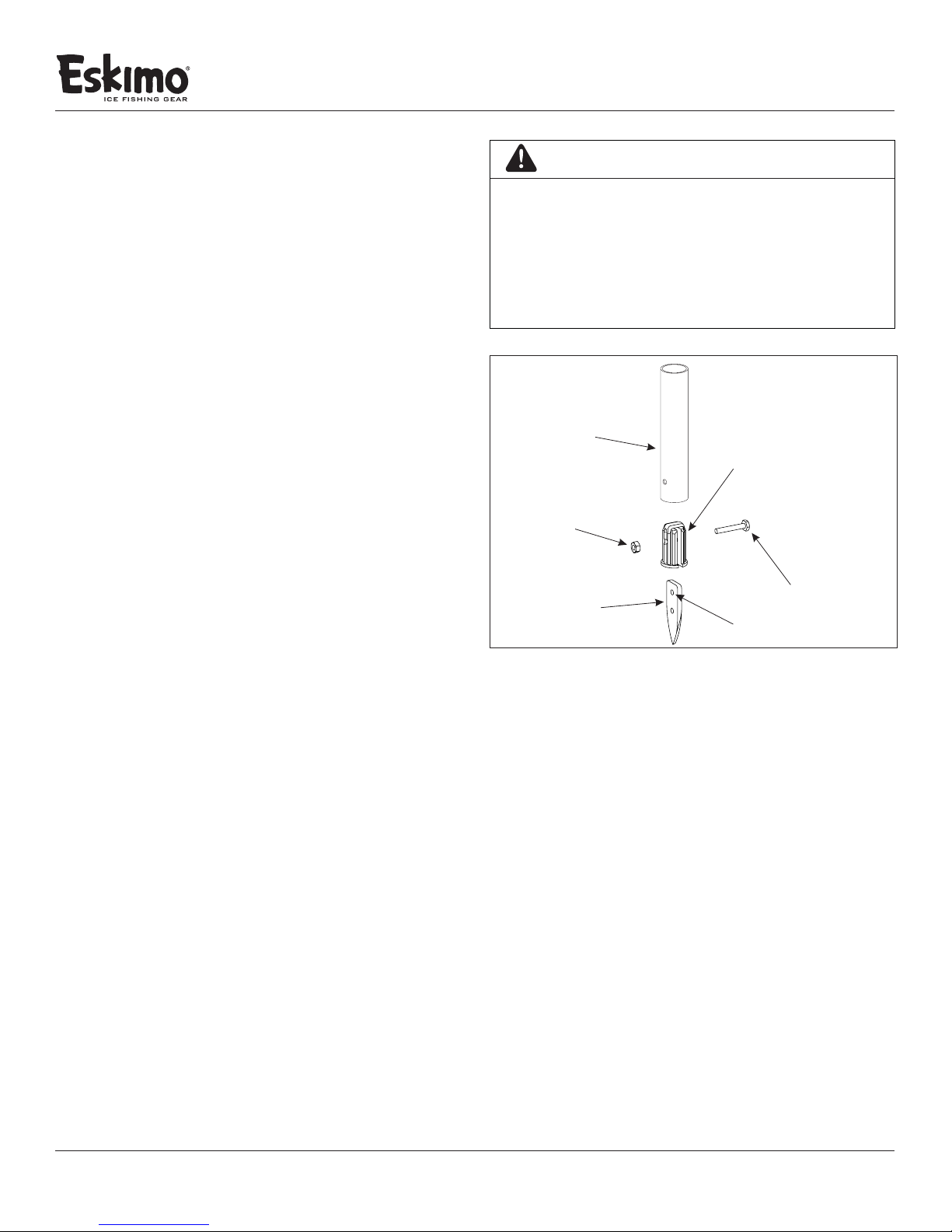

ICE POINT REPLACEMENT SEE FIGURE 1 ABOVE
1. Remove blade protector and both blades.
2. Remove nut and retaining bolt from point.
3. Using a locking pliers, grasp point and pull out. If holder
doesn’t come out with the point, remove with pliers.
4. With locking pliers, push in new point and holder aligning
bolt hole in point with holes in auger shaft. DO NOT damage
end of point.
NOTE: When installing holder in auger shaft, edges of holder
may shave o.
5. Insert retaining bolt and tighten with nut.
6. Re-attach both blades and put blade protector back on.
10
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
Page 11
Operator's Manual
ESKIMO® Power Ice Auger
ORDERING REPAIR PARTS
Parts may be obtained from the store where your auger was
purchased or direct from the factory. To order from the factory,
call, e-mail, or order online at www.geteskimo.com:
Eskimo®
A Division of Ardisam, Inc.
1-800-345-6007
E-mail: [email protected]
Please include the part numbers, part description, quantity,
model number and serial number.
TROUBLESHOOTING:
PROBLEM POSSIBLE CAUSE REMEDY/ACTION
Engine will not start 1. Power switch o 1. Flip switch to ON position
2. Spark plug wire disconnected 2. Connect spark plug wire to spark plug
3. Out of fuel 3. Refuel
4. Spark plug wet, faulty or
improperly gapped
Engine runs rough, oods during
operation
Engine is hard to start 1. Stale fuel 1. Drain old fuel and replace with fresh. Always
Engine misses or lacks power 1. Clogged fuel lter 1. Replace lter
Auger turns at idle 1. Idle speed too high 1. Adjust idle speed lower
Auger turns, but has no power 1. Choke on 1. Turn o choke after engine is running
Auger jumps on ice 1. Blades damaged or sharpened
Auger cuts slowly 1. Dull blades 1. Replace blades
1. Dirty air lter 1. Clean or replace air lter
2. Choke partially engaged 2. Turn o choke
3. Carburetor out of adjustment 3. Take to authorized service center.
2. Spark plug wire loose 2. Make sure spark wire is securely attached to
3. Dirty carburetor 3. Clean carburetor, use gas stabilizer, new gas can
4. Faulty ignition coil 4. Take to authorized service center.
2. Clogged air lter 2. Remove and clean or replace lter
3. Faulty ignition coil 3. Take to authorized service center.
2. Broken clutch spring 2. Replace spring
2. Carburetor out of adjustment 2. Take to authorized service center.
3. Broken transmission 3. Take to authorized service center.
4. Worn clutch shoes 4. Replace clutch shoes and spring
incorrectly
2. Damaged point 2. Replace point
4. Clean, replace or gap spark plug
use gas stabilizer
spark plug
1. Replace blades
Contact service provider if above remedies fail, or visit our website at www.geteskimo.com for additional frequently asked
questions.
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
11
Page 12
Operator's Manual
ESKIMO® Power Ice Auger
ESKIMO POWER ICE AUGERS
Warranty Terms and Conditions
PRODUCT WARRANTY: 5YEAR LIMITED WARRANTY
Ardisam, Inc. (Ardisam), a manufacturing company, warrants this product to be free from defects in the material or workmanship
for a period of ve years from the date of purchase. If there is insucient evidence of the purchase date, the eective date of this
warranty will begin on the augers date of manufacture. During the ve-year warranty of this product, Ardisam will furnish, at their
discretion, parts and labor to correct any defect caused by faulty material or workmanship. In no event shall recovery of any kind be
greater than the amount of the purchase price of the product sold. Ardisam reserves the right to inspect any incoming units returned
under warranty to determine if warranty applies before performing any warranty related work (including parts and component). Any
unit used in a commercial application, or producing income is covered for a period of 90 days after purchase. This warranty applies
to the original owner with a proof of purchase and is not transferable. For the warranty to be valid, the product must be registered
online, or the warranty card must be lled out and received by Ardisam, within 30 days of purchase. This warranty excludes augers
that sustain damage or defects due to normal wear, wear items such as cables, clutch shoes, blade protector bungee, blades, and
ice points, routine maintenance items such as lter elements, o-rings, seals, lubricants, and tune-ups, running the engine with nonmixed (no oil) fuel, or without proper mix ratio, using the power auger for a purpose other than that for which it was designed and
manufactured, using the power auger in violation of local codes, ordinances and good trade practices. *These warranties apply only
to products which have not been subjected to negligent use, abuse, misuse, overload, improper installation, alteration, accident,
acts of God (or other events beyond Ardisam’s control), vandalism, unauthorized parts, failure to use proper fuel and oil, improper
maintenance, or if repairs have been performed at a non-authorized service facility. These warranties shall not cover damage from
normal wear and tear, normal maintenance parts and services, nor improper installation, operation, storage, or maintenance;
nor operating the equipment above recommended maximums as stated in this manual. These warranties supersede all other
warranties either expressed or implied and all other obligations or liabilities on the part of Ardisam. Ardisam, does not assume, and
does not authorize any other person to assume for Ardisam, any liability in connection with the sale of Ardisam products. To be at
“No Charge,” warranty work must be sent directly to and performed by Ardisam or an Ardisam Authorized Warranty
Service Facility. To obtain warranty service and/or replacement instructions, contact the Ardisam Customer Service Department
at 800-345-6007. If you choose to ship your product to Ardisam for warranty repair, you must rst have prior approval from Ardisam
by calling the Ardisam Customer Service Department for a return material authorization number (RMA#). Under these circumstances,
all items must be shipped prepaid. Ardisam will at no charge, repair or replace, at the discretion of Ardisam, any defective part
which falls under the conditions stated above. Ardisam retains the right to change models, specications and price without notice.
Ardisam shall not be obligated to ship any repair or replacement product to any location outside of the United States of America or
Canada. Some states and countries do not allow the limitations on how long an implied warranty lasts, or the exclusion or limitation
of incidental or consequential damages, so the above limitation may not apply to you. This warranty gives you specic legal rights,
and you may also have other rights which vary from state to state and country to country.
IMPORTANT
USING YOUR POWERHEAD AND/OR AUGER TO POWER OR OTHERWISE UTILIZE ANY PRODUCT OR DEVICE MANUFACTURED BY
ANY ENTITY OR INDIVIDUAL OTHER THAN ARDISAM, INC. WILL VOID YOUR WARRANTY AND WAIVE ANY AND ALL CLAIMS FOR
LIABILITY AGAINST ARDISAM, INC.
12
ESKIMO®
A Division of Ardisam, Inc.
1160 Eighth Avenue; P.O. Box 666
Cumberland, Wisconsin 54829
1-800-345-6007 · Fax (715) 822-4180
E-mail: [email protected]
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
Page 13
Operator's Manual
ESKIMO® Power Ice Auger
Warranty Terms and Conditions
ARDISAM LIMITED 5 YEAR VIPER ENGINE WARRANTY
FOR ENGINES LESS THAN 79CC’s MANUFACTURED AFTER 4/1/2016
Ardisam, Inc. (Ardisam) warrants this engine under a ve-year limited warranty to be free from defects in the material or
workmanship or both for a period not exceeding sixty consecutive months from the date of original purchase by the rst retail
consumer or rst commercial end user. “Consumer use,” means personal recreational use by a retail consumer. “Commercial use,“
or “commercial application,“ means all other uses, including use for commercial, income producing or rental purposes. Once
a product has experienced commercial use, it shall thereafter be considered as a commercial use product for the purpose of
this warranty. This warranty applies to the original owner that provides a proof of purchase. This warranty is not transferable.
The warranty period begins on the date of purchase by the rst retail consumer or commercial end user, and continues for the
sixty month consecutive period thereafter. Any unit used in a commercial application is covered for a period of 90 days after
purchase by the rst commercial end user. For the warranty to be valid, the product must be registered online within 30 days of
purchase, or the warranty card must be lled out and received by Ardisam within 30 days of purchase. Ardisam shall not be obligated for transportation charges that result from repair or replacement under the terms of this warranty. Transportation charges
are the sole responsibility of the purchaser.
This warranty excludes parts that are worn or damaged due to normal wear such as spark plugs, recoil ropes, fuel lters, and
bearings. Routine maintenance items such as lter elements, O-rings, seals, lubricants, and tune-ups are also excluded.
Natural fading or peeling from normal deterioration due to weather elements, sea water, and chemicals is also excluded.
Non catalytic muers will be warrantied for one year. For all catalytic muers refer to the emissions control warranty
contained in the retail package.
This limited warranty applies to defects in the material or workmanship of the engine only. This warranty does not apply to the
product to which the engine is mounted. This warranty policy applies only to engines which have not been subjected to misuse
including but not limited to operating engine with insucient, contaminated, or incorrect grade of oil, using gasoline with
ethanol greater than 10%, contaminated gasoline, dirt ingestion due to improper air lter maintenance or improper installation, excessive vibration causing loose hardware, unbalanced items attached to the crankshaft, uses other than those indicated
in the product manual, alteration, accident, use of unauthorized parts, failure to perform periodic maintenance as specied in
engine manual, normal wear and tear, use of unauthorized parts or repairs performed at unauthorized service centers. Parts
applied to the external engine like clutches, pulleys, belt engagement items are subject to the warranty of the product to which
the engine is mounted. Failure resulting from obstructing airow to the engine such as dirt, grass, rodent nests that cause
overheating is excluded. All parts specied in the “Emissions Control Warranty” contained in this manual will follow the terms of
that agreement and are not included as part of this warranty. There is no other express warranty. Implied warranties, including
those of merchantability and tness for a particular purpose, are limited to one year from purchase, or to the extent permitted
by law. All other implied warranties are excluded. Liability for incidental or consequential damages are excluded to the extent
exclusion is permitted by law. Ardisam does not assume, and does not authorize any other person to assume for Ardisam,
any liability in connection with the sale of Ardisam products. To be at “No Charge,” warranty work must be sent directly to and
performed by Ardisam or an Ardisam Authorized Warranty Service Facility. To obtain warranty service and/or replacement
instructions, contact the Ardisam Customer Service Department at 800-345-6007. If you choose to ship your product to Ardisam
for warranty repair, you must rst have prior approval from Ardisam by calling the Ardisam Customer Service Department for a
return material authorization number (RMA#). Under these circumstances, all items must be shipped prepaid. Ardisam will, in its
discretion, at no charge, repair or replace any defective part to which this warranty applies. Ardisam retains the right to change
models, specications and price without notice. Ardisam shall not be obligated to ship any repair or replacement product to
any location outside of the United States of America or Canada. Some states and countries do not allow the limitations on how
long an implied warranty lasts, or the exclusion or limitation of incidental or consequential damages, so the above limitation
may not apply to you. This warranty gives you specic legal rights, and you may also have other rights which vary from state to
state and country to country.
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
13
Page 14
LIMITED 2YEAR EMISSIONS CONTROL WARRANTY
Operator's Manual
ESKIMO® Power Ice Auger
FEDERAL EMISSION CONTROL
WARRANTY STATEMENT
YOUR WARRANTY RIGHTS AND OBLIGATIONS
The United States Environmental Protection Agency (EPA), together with Ardisam, Inc. (Ardisam), are pleased to explain the Emission
Control System Warranty on your small o-road engine (SORE). New
small o-road engines must be designed, built and equipped to meet
stringent anti-smog standards the federal government. Ardisam will
warrant the emission control system on your engine for the periods of
time listed below provided there has been no abuse, neglect, modication or improper maintenance of your engine.
The emission control system includes all components whose failure
would increase the emissions of any regulated pollutant. These components are listed in the emission-related parts list located in a subsequent section of this emissions warranty statement. Ardisam will repair
your engine at no cost to you for diagnosis, replacement parts and labor, should a warrantable condition occur.
MANUFACTURER’S WARRANTY COVERAGE:
The emission control system is warranted for two years. If, during such
warranty period, any emission-related part on your engine is found to
be defective in materials or workmanship, repairs or replacement will
be performed by a Ardisam Authorized Warranty Service Facility.
PURCHASER’S/OWNER’S WARRANTY RESPONSIBILITIES:
As the SORE purchaser/owner, you are responsible for the completion
of all required maintenance as listed in your factory supplied manual(s). For warranty purposes, Ardisam recommends that you retain all
receipts covering maintenance on your SORE. However, Ardisam cannot deny warranty solely because of the lack of receipts or for your
failure to ensure the completion of all scheduled maintenance.
As the SORE purchaser/owner, you should, however, be aware that
Ardisam may deny any and/or all warranty coverage or responsibility if your SORE or a part/component thereof, has failed due to abuse,
neglect, improper maintenance or modications, or the use of counterfeit and/or “grey market” parts not made, supplied or approved by
Ardisam.
You are responsible for presenting your SORE to an Ardisam Authorized Warranty Service Facility as soon as a problem occurs. The warranty repairs should be completed in a reasonable amount of time, not
to exceed 30 days.
Warranty service can be arranged by contacting either your selling
dealer or a Ardisam Authorized Warranty Service Facility. To locate the
Ardisam Authorized Warranty Service Facility nearest you, call our free
number:
Ardisam Authorized Warranty Service Facility:
800-345-6007
IMPORTANT NOTE: This warranty statement explains your rights and
obligations under the Emission Control System Warranty (ECS Warranty), which is provided to you by Ardisam pursuant to federal law. See also
the Ardisam “Product Warranty” (non-emission warranties), which is enclosed herewith on a separate sheet or located in additional materials
accompanying this product. The ECS Warranty applies only to the
emission control system of your new engine. If there is any conict in
terms between the ECS Warranty and the Ardisam Warranty, the ECS
Warranty shall apply except in circumstances where the Ardisam Warranty may provide a longer warranty period. Both the ECS Warranty
and the Ardisam Warranty describe important rights and obligations
with respect to your new engine.
Warranty service can be performed only by an Ardisam Authorized
Warranty Service Facility. When requesting warranty service, evidence
must be presented showing the date of the sale to the original purchaser/owner. The purchaser/owner shall be responsible for any expenses
or other charges incurred for service calls and/or transportation of
the product to/from the inspection or repair facilities. The purchaser/
owner shall also be responsible for any and/or all damages or losses
incurred while the engine is being transported/shipped for inspection
or warranty repairs.
IF YOU HAVE ANY QUESTIONS REGARDING YOUR WARRANTY
RIGHTS AND RESPONSIBILITIES, YOU SHOULD CONTACT ARDISAM
AT THE FOLLOWING ADDRESS:
Ardisam, Inc.
1160 Eighth Avenue; P.O. Box 666
Cumberland, Wisconsin 54829
800-345-6007 · Fax (715) 822-4180
II. EMISSION CONTROL SYSTEM WARRANTY
Emission Control System Warranty (ECS Warranty) for equipment
using small o-road engines:
(1) Applicability: This warranty shall apply to equipment that uses
small o-road engines. The ECS Warranty Period shall begin
on the date the new engine or equipment is purchased by/
delivered to its original, end-use purchaser/owner and shall
continue for 24 consecutive months thereafter.
(2) General Emissions Warranty Coverage: Ardisam warrants to
the original, end-use purchaser/owner of the new engine or
equipment and to each subsequent purchaser/owner that each
of its engines is...
(a) Designed, built and equipped so as to conform with all
applicable regulations adopted by the EPA pursuant to
their respective authority, and
14
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
Page 15
Operator's Manual
ESKIMO® Power Ice Auger
(b) Free from defects in materials and workmanship which,
at any time during the ECS Warranty Period, may cause a
warranted emissions-related part to fail to be identical in
all material respects to the part as described in the engine
manufacturer’s application for certication.
The ECS Warranty only pertains to emissions-related parts on your
engine, as follows:
(1) Any warranted, emissions-related parts that are not
scheduled for replacement as required maintenance in the
Maintenance Schedule (located in the section of the Manual(s)
pertaining to maintenance) shall be warranted for the ECS
Warranty Period. If any such part fails during the ECS Warranty
Period, it shall be repaired or replaced by Ardisam according to
Subsection (4) below. Any such part repaired or replaced under
the ECS Warranty shall be warranted for the remainder of the
ECS Warranty Period.
(2) Any warranted, emissions-related part that is scheduled
only for regular inspection as specied in the Maintenance
Schedule (located in the section of the Manual(s) pertaining to
maintenance) shall be warranted for the ECS Warranty Period. A
statement in such written instructions to the eect of “repair or
replace as necessary” shall not reduce the ECS Warranty Period.
Any such part repaired or replaced under the ECS Warranty shall
be warranted for the remainder of the ECS Warranty Period.
(3) Any warranted, emissions-related part that is scheduled
for replacement as required maintenance in the Maintenance
Schedule (located in the section of the Manual(s) pertaining to
maintenance) shall be warranted for the period of time prior to
the rst scheduled replacement point for that part. If the part
fails prior to the rst scheduled replacement, the part shall be
repaired or replaced by Ardisam according to Subsection (4)
below. Any such emissions-related part repaired or replaced
under the ECS Warranty shall be warranted for the remainder
of the ECS Warranty Period prior to the rst scheduled
replacement point for such emissions-related part.
(4) Repair or replacement of any warranted, emissions-related part
under this ECS Warranty shall be performed at no charge to the
owner at a Ardisam Authorized Warranty Service Facility.
(5) When the engine is inspected by a Ardisam Authorized
Warranty Service Facility, the owner shall not be held
responsible for diagnostic costs if the repair is deemed
warrantable.
(6) Ardisam shall be liable for damages to other original engine
components or approved modications proximately caused by
a failure under warranty of any emission-related part covered by
the ECS Warranty.
(7) Throughout the ECS Warranty Period, Ardisam shall maintain a
supply of warranted emission-related parts sucient to meet
the expected demand for such emission-related parts.
(8) Any Ardisam authorized and approved emission-related
replacement part may be used in the performance of any ECS
Warranty maintenance or repairs and will be provided without
charge to the purchaser/owner. Such use shall not reduce
Ardisam’s ECS Warranty obligations.
(9) Unapproved, add-on, modied, counterfeit and/or “grey
market” parts may not be used to modify or repair a Ardisam
engine. Such use voids this ECS Warranty and shall be sucient
grounds for disallowing an ECS Warranty claim. Ardisam shall
not be held liable hereunder for failures of any warranted parts
of a Ardisam engine caused by the use of such an unapproved,
add-on, modied, counterfeit and/or “grey market” part.
EMISSION-RELATED PARTS INCLUDE THE FOLLOWING
(IF EQUIPPED):
(1) Fuel Metering System
(i) Carburetor and internal parts (and/or pressure regulator or
fuel injection system).
(ii) Air/fuel ratio feedback and control system.
(iii) Cold start enrichment system.
(iv) Fuel Tank.
(2) Air Induction System
(i) Controlled hot air intake system.
(ii) Intake manifold.
(iii) Air lter.
(3) Ignition System
(i) Spark Plugs.
(ii) Magneto or electronic ignition system.
(iii) Spark advance/retard system.
(4) Exhaust Gas Recirculation (EGR) System
(i) EGR valve body, and carburetor spacer if applicable.
(ii) EGR rate feedback and control system.
(5) Air Injection System
(i) Air pump or pulse valve.
(ii) Valves aecting distribution of ow.
(iii) Distribution manifold.
(6) Catalyst or Thermal Reactor System
(i) Catalytic converter.
(ii) Thermal reactor.
(iii) Exhaust manifold.
(7) Particulate Controls
(i) Traps, lters, precipitators, and any other device used to
capture particulate emissions.
(8) Miscellaneous Items Used in Above Systems
(i) Electronic controls.
(ii) Vacuum, temperature, and time sensitive valves and
switches.
(iii) Hoses, belts, connectors, and assemblies.
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
15
Page 16
Check for parts online at www.GetEskimo.com or call 800-345-6007 M-F 8-5 CDT
Eskimo™, Division of Ardisam, Inc.
1160 8th Avenue, PO Box 666
Cumberland, WI 54829
800-345-6007 | Fax 715-822-2223
E-mail: [email protected]
Page 17
GAS/OIL
RATIO
50:1
Manuel de l’opérateur
Mode d’emploi original
F1 ROCKET™
Tarière à glace à moteur 33cc
Visitez-nous au
www.GetEskimo.com
F1 ROCKET
™
TARIÈRE À GLACE À MOTEUR 33CC
28284
ECN #11656
RÉV1 05/24/2017
© Copyright 2017 Ardisam, Inc.
Tous droits réservés.
Page 18
Manuel de l’opérateur
Tarière à glace à moteur ESKIMO®
INTRODUCTION
Merci d’avoir acheté une tarière à glace à moteur Eskimo® de Ardisam, Inc. Nous avons travaillé pour nous assurer que la tarière à
glace réponde à des standards élevés de fonctionnalité et de durabilité. Avec des soins adéquats, votre tarière à glace vous orira
plusieurs années de service. Veuillez prendre le temps de lire ce manuel attentivement an d’apprendre à opérer et à entretenir
correctement votre tarière à glace. Nous vous félicitons pour votre investissement dans la qualité. Conserver ces instructions pour
consultation future. Ardisam, Inc. réserve le droit de changer ou de modier ce manuel sans préavis.
TABLE DES MATIÈRES
Enregistrement ............................................................................................................................................................................................................................................................ 18
Avertissements et mesures de sécurité ........................................................................................................................................................................................................19-22
Pré-opération ......................................................................................................................................................................................................................................................... 22-23
Utilisation ................................................................................................................................................................................................................................................................ 23-24
Entretien et entreposage ...................................................................................................................................................................................................................................24-26
Service, Dépannage et Réparation ................................................................................................................................................................................................................26-27
Garantie ...................................................................................................................................................................................................................................................................28-31
INFORMATION FÉDÉRALE SUR LES ÉMISSIONS
Viper® garantit à l’acheteur au détail, que ce petit moteur hors route a été conçu, construit et équipé de manière à être conforme, au moment de la vente initiale, à toutes les réglementations en vigueur de l’agence pour la protection de l’environnement américaine (EPA).
ENREGISTREMENT ET SERVICE
Enregistrer le numéro de modèle et le numéro de série du moteur dans l’espace prévu pour y accéder facilement lors des commandes
de pièces détachées ou demandes d’assistance technique. À l’exception des articles couverts par la garantie sur le contrôle des
émissions, la garantie est valable uniquement si l’enregistrement dûment rempli est reçu par Viper® dans les 30 jours après l’achat.
(POUR PLUS DE RENSEIGNEMENTS, VOIR LA SECTION SUR LA GARANTIE.) La garantie pour votre moteur Viper® est respectée en
enregistrant le produit que le moteur Viper® alimente. L’enregistrement de la garantie peut se faire en ligne à www.ardisam. com ou
par courrier à : Ardisam, 1160 Eighth Avenue, Cumberland, WI 54829. Vous pouvez aussi appeler notre service à la clientèle au (800)
345-6007 du lundi au vendredi de 8h00 à 17h00 HNC.
RENSEIGNEMENTS D’ACHAT
Lieu de l’achat:
Adresse du lieu de l’achat:
Ville : Province: Code Postal:
Numéro de modèle: Numéro de série (trouvé à côté d’autocollant de
Date d’achat :
Note:
sécurité):
Ce manuel comprend de l’information pour plusieurs modèles. Lisez et conservez ce manuel d’instructions pour consultation
future. Ce manuel contient de l’information importante concernant LA SECURITÉ, LE MONTAGE, L’OPÉRATION et L’ENTRETIEN.
Le propriétaire doit être certain que toute information concernant le produit est incluse avec l’appareil. Cette information
comprend le MANUEL, les PIÉCES DE RECHANGE et les GARANTIES. Cette information devrait être fournie pour s’assurer que les
lois de l’état et autre lois sont respectées. Ce manuel devrait rester avec l’appareil même si l’unité est revendue.
18
Voir les pièces détachées en ligne à www.geteskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
Page 19
AVERTISSEMENTS ET MESURES DE SÉCURITÉ
WARNING!
RESPONSABILITÉ DU PROPRIÉTAIRE
La responsabilité du propriétaire est d’assurer un usage précis,
sûr et ecace.
• Lisez et suivez toutes les consignes de sécurité.
• Suivez attentivement toutes les instructions d’assemblage.
• Faites l’entretien de la tarière selon les directives et le programme d’entretien inclus dans ce manuel de l’opérateur
Eskimo®.
• S’assurer que toute personne qui utilise cette tarière soit
familier avec les commandes et les mesures de sécurité.
Manuel de l’opérateur
Tarière à glace à moteur ESKIMO®
AVERTISSMENT
AVERTISSEMENT INDIQUE UNE SITUATION POTENTIEL
LEMENT DANGEREUSE QUI, SI ELLE N’EST PAS ÉVITÉE,
POURRAIT CAUSER LA MORT OU DE GRAVES BLESS
URES ET/OU DOMMAGES À LA PROPRIÉTÉ
ATTENTION
ATTENTION INDIQUE LE RISQUE DE BLESSURES OU
DE DOMMAGES MATÉRIELS SI LES INSTRUCTIONS DE
SÉCURITÉ QUI SUIVENT CE MOTINDICATEUR NE SONT
PAS RESPECTÉES.
MESSAGES SPÉCIAUX
Votre manuel contient des messages spéciaux pour attirer
votre attention sur des problèmes potentiels de sécurité, sur
des dommages potentiels à l’équipement ainsi que des informations d’opération et d’entretien utiles. Veuillez lire toutes les
informations attentivement an d’éviter des blessures et des
dommages à l’équipement.
NOTE : De l’information générale qui peut aider l’opérateur
au niveau de l’opération et de l’entretien de l’équipement est
fourni à travers le manuel.
AVANT DE METTRE EN MARCHE :
LISEZ ENTIÈREMENT DES DIRECTIVES DE
FONCTIONNEMENT ET D’ENTRETIEN POUR CE PRODUIT
ET LES DIRECTIVES POUR L’ÉQUIPEMENT ACTIONNÉ
PAR CE MOTEUR. LE FAIT DE NE PAS RESPECTER
LES INSTRUCTIONS PEUT ENTRAÎNER DE GRAVES
BLESSURES OU LA MORT. OPÉRER LE MOTEUR TEL QUE
DES CONSIGNES DE SÉCURITÉ DÉFINIES ICI ET CEUX
QUI SONT INSÉRÉES DANS LE TEXTE. L’UTILISATEUR
DOIT CONNAÎTRE LE CONTENU DE CE MANUEL, ET ÊTRE
FAMILIARISÉ AVEC LES CONTRÔLES.
Ce symbole met l’emphase sur des consignes de
sécurité importantes qui, si ignorées, pourraient
mettre en danger votre sécurité personnelle.
AVERTISSMENT
IMPORTANT
IMPORTANT SIGNALE DES INFORMATIONS UTILES
CONCERNANT L’ASSEMBLAGE, L’UTILISATION OU L’EN
TRETIEN DU MATÉRIEL
AVERTISSMENT
AVERTISSEMENT PROPOSITION 65 DE CALIFORNIE
L’ÉCHAPPEMENT DU MOTEUR DE CE PRODUIT CON
TIENT DES SUBSTANCES CHIMIQUES DÉCLARÉES RE
SPONSABLES DE CANCER, MALFORMATIONS CONGÉNI
TALES OU AUTRES ANOMALIES DE LA REPRODUCTION
PAR L’ÉTAT DE CALIFORNIE.
AVERTISSMENT
LE NON OBSERVATION DES CONSIGNES DE SÉCURITÉ
ET DES INSTRUCTIONS DE FONCTIONNEMENT POUR
RAIT ENTRAINER LA PERTE DE CONTRÔLE DU MOTEUR,
DES BLESSURES PERSONNELLE ET/OU À D’AUTRES PER
SONNES, ET DES RISQUES DE DOMMAGES À LA PRO
PRIÉTÉ.
AUTOCOLLANTS DE SÉCURITÉ:
Ci-dessous vous trouverez trois autocollants d’avertissement
xés sur la tarière. Il est important de lire toutes les mesures
de sécurité et de localiser les étiquettes d’avertissement avant
d’utiliser ce produit.
Failure to read, understand and
follow all warnings and instructions listed could result in serious injury or death. Keep all body
extremities, loose clothing and
foreign objects clear of rotating
auger. Be sure auger is securely
attached to powerhead during
use. Never carry auger between
holes with the engine running.
This auger is not designed to be
utilized as an anchoring device.
Use this auger/powerhead as per
provided instructions only.
LBLAUGER R061909
Voir les pièces détachées en ligne à www.geteskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
19
Page 20
Manuel de l’opérateur
Tarière à glace à moteur ESKIMO®
PRÉCAUTIONS DE SÉCURITÉ IMPORTANTES:
• Les lames de coupe sont extrêmement tranchantes. Soyez
extrêmement prudent lorsque vous percez un trou ou que vous
remplacez les lames. Remettez le protège lames après chaque
utilisation.
• Ne transportez pas la tête motorisée de la tarière entre chaque trou
avec le moteur en marche.
• La tarière ne devrait pas tourner lorsque le moteur tourne au
ralenti. Si elle tourne lorsque le moteur est au ralenti, contactez un
centre de service autorisé Eskimo pour des instructions.
• Gardez toujours les mains, les pieds, les cheveux et les vêtements
amples loin de toutes pièces mobiles du moteur et de la tarière.
• Ne laissez pas des enfants opérer cette appareil. Ne laissez pas des
adultes opérer cet appareil sans directives adéquates.
• N’opérez aucun appareil motorisé sous l’influence de l’alcool ou de drogues.
• Assurez-vous que les écrous, boulons et vis sont bien serrés.
• Le moteur doit être éteint et refroidi et le câble pour bougie doit
être enlevé de la bougie avant de tenter toutes réparations.
• La température du silencieux et des zones avoisinantes peut
dépasser 65° C (150° F). Évitez ces zones.
• Ne faites jamais fonctionner le moteur à l’intérieur ou dans un
endroit fermé. L’échappement du moteur contient du monoxyde
de carbone, un gaz inodore et mortel.
• Si la tarière à glace ne tourne pas dans un trou, éteignez le moteur
et laissez refroidir avant de tenter de l’enlever manuellement.
IMPORTANT
L’UTILISATION DU BLOC MOTEUR OU DE LA TARIÈRE POUR
ENTRAÎNER OU AUTREMENT UTILISER TOUT PRODUIT
OU DISPOSITIF FABRIQUÉ PAR UNE ENTITÉ OU PERSONNE
AUTRE QU’ARDISAM, INC. INVALIDERA LA GARANTIE ET
SIGNIFIERA LA RENONCIATION À TOUTE ACTION EN
RESPONSABILITÉ À L’ENCONTRE D’ARDISAM, INC.
MESURES DE SÉCURITÉ POUR LE MOTEUR
Prévenir l’Empoisonnement au Monoxyde de Carbone
• N’essayez jamais de ventiler l’échappement du moteur à l’in-
térieur. Le monoxyde de carbone peut atteindre des niveaux dangereux très rapidement.
• Ne faites jamais fonctionner le moteur à l’extérieur là où les
fumées peuvent être attirées dans un édice.
• Ne faites jamais fonctionner le moteur à l’extérieur dans un en-
droit mal ventilé où les fumées d’échappement peuvent être contenues et non facilement évaporées. (Par exemple : dans un grand
trou ou des endroits qui sont couverte de bancs de neige).
• Ne faites jamais fonctionner le moteur dans un endroit fermé ou
partiellement fermé. (Par exemple : des édices qui sont fermés sur
un ou plusieurs côtés, à l’intérieur des abris, garages ou sous-sols).
• Faites toujours fonctionner le moteur avec l’échappement et le
silencieux dirigés loin de l’opérateur.
• Ne dirigez jamais le silencieux vers une autre personne. Les personnes doivent toujours être à une distance de plusieurs pieds du
fonctionnement du moteur et de ses accessoires.
AVERTISSMENT
TOUS LES MOTEURS ÉMETTENT DU MONOXYDE DE CAR
BONE, UN GAZ INODORE, INCOLORE, MORTEL, INCOLORE,
LE MONOXYDE DE CARBONE PEUT ÊTRE PRÉSENT MÊME SI
VOUS NE POUVEZ PAS LA SENTIR NI VOIR D’ÉCHAPPEMENT
DU MOTEUR. RESPIRER DU MONOXYDE DE CARBONE PEUT
CAUSER DES NAUSÉES, DE LA SOMNOLENCE, ÉTOURDISSE
MENTS, CONFUSION ET ÉVENTUELLEMENT LA MORT.
SI VOUS RESSENTEZ N’IMPORTE QUEL DE CES SYMPTÔMES,
RECHERCHEZ L’AIR FRAIS ET OBTENIR IMMÉDIATEMENT
DES SOINS MÉDICAUX.
DÉMARRER ET FAIRE FONCTIONNER LE MOTEUR À L’EX
TÉRIEUR. NE JAMAIS DÉMARRER OU LAISSER FONCTION
NER LE MOTEUR DANS UN ENDROIT FERMÉ, MÊME SI LES
PORTES ET LES FENÊTRES SONT OUVERTS.
AVERTISSMENT
NE PAS ALTÉRER/MODIFIER LE MOTEUR:
N’ALTÉRER OU NE MODIFIER JAMAIS LE MOTEUR FABRIQUÉ
EN USINE. SI LE MOTEUR EST ALTÉRER OU MODIFIER CELA
PEUT CAUSER DE BLESSURES SÉRIEUSES OU LA MORT.
LORS DES RÉPARATIONS OU REMPLACEMENT DE PIÈCES DE
MOTEUR, VOUS DEVEZ TOUJOURS DÉBRANCHER LE CÂBLE
POUR LA BOUGIE ET GARDERLE LOIN DE LA BOUGIE.
PORTEZ TOUJOURS DES PROTECTEURS D’OREILLE LOR
SQUE VOUS FAITES FONCTIONNER LE MOTEUR.
VEUILLEZ NE PAS DÉMARRER VOTRE TARIÈRE À GLACE
JUSQU’À CE QUE VOUS AYEZ LU LA SECTION PRÉCÉDENTE
DE CE MANUEL. SI VOUS LES AVEZ LUS, SUIVEZ LES ÉTAPES
DÉCRITES SUR LES PAGES SUIVANTES POUR DÉMARRER
VOTRE TARIÈRE À GLACE.
N’ENTREPOSER JAMAIS LE MOTEUR AVEC DU CARBURANT
DANS LE RÉSERVOIR À L’INTÉRIEUR. LE CARBURANT ET LES VA
PEURS DE CARBURANT SONT HAUTEMENT INFLAMMABLES.
NE MÉLANGER JAMAIS LE CARBURANT ET L’HUILE DIRECTE
MENT DANS LE RÉSERVOIR DE CARBURANT DU MOTEUR.
UTILISER UNIQUEMENT DES CONTENANTS DE CARBURANT
PORTABLES, NON MÉTALLIQUES APPROUVÉS PAR UNDER
WRITER’S LABORATORY U.L. OU AMERICAN SOCIETY FOR
TESTING & MATERIALS ASTM.
LA MANIPULATION ET LE REMPLISSAGE DU MOTEUR AVEC
LE CARBURANT DOIT TOUJOURS ÊTRE FAIT PAR UN ADULTE.
MANIPULEZ TOUJOURS LE CARBURANT DANS UN ENDROIT
BIEN VENTILÉ, À L’EXTÉRIEUR, LOIN DES FLAMMES ET DES
D’ÉTINCELLES
20
Voir les pièces détachées en ligne à www.geteskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
Page 21
Manuel de l’opérateur
Tarière à glace à moteur ESKIMO®
• Ne modiez pas les réglages du carburateur du moteur et ne faites pas tourner le moteur à une vitesse excessive.
• Tenir à l’écart des pièces tournante. Placer des couverts protectifs
sur les pièces tournantes.
• N’utiliser pas le moteur autour des broussailles, des chions, ou
autres matériaux inammables.Garder toujours les matériaux et
débris éloignés du protège silencieux et autres pièces chaudes du
moteur.
• Ne jamais faire fonctionner le moteur sans que le protège silencieux
est en place.
• S’assurer que le tuyau d’échappement est libre d’objets étrangers.
• Le silencieux du moteur devient très chaud lors du fonctionnement.
Garder le moteur à au moins trois pieds des édifices et autres
équipement lors du fonctionnement.
• Porter toujours les vêtements appropriés, tels qu’une chemise à
manche longue ou un manteau. Porter aussi des pantalons longs. Ne
portez pas des chaussures ouvertes, et ne jamais opérer le machine
pieds nus.
• Ne portez pas de vêtements amples ou des bijoux. Ils pourraient être
happés par les pièces mobiles. Gardez toujours les mains, les pieds,
les cheveux et les vêtements amples loin de toutes pièces mobiles
du moteur et la machine.
Les Feux d’Essence et Manipulation Sécuritaire du
Carburant
Faites très attention lors de la manipulation de essence et autres
carburant. Le carburant et les vapeurs de carburant sont hautement
inammables.
• Ne faites jamais le plein du réservoir de carburant à l’intérieur. (Par
exemple : sous-sol, garage, grange, remise, maison, porche, abri
pour pêche blanche, etc.).
• Lorsque vous ranger une quantité supplémentaire de carburant,
utiliser un contenant approprié et tenir à l’écart des causes possibles
d’incendie.
• Prévenez les incendies et les explosions causées par une décharge
électrique statique. Utilisez uniquement des contenants de
carburant portables, non métalliques approuvés par Underwriter’s
Laboratory (U.L.) ou par American Society for Testing & Materials
(ASTM).
• Faire toujours le plein à l’extérieur dans un endroit bien ventilé.
Ne faites jamais le plein du réservoir de carburant à l’intérieur. (Par
exemple : sous-sol, garage, grange, remise, maison, porche, abri
pour pêche blanche, etc.). Ne faites jamais le plein du réservoir de
carburant à proximité des appareils possédant une veilleuse, des
appareils de chauage, ou d’autres sources inammables. Si le
carburant doit être vidangé, cela devrait être fait à l’extérieur et avec
de l’équipement approprié. Ne versez pas de carburant du réservoir
de carburant. Le carburant vidangé doit être conservé dans un
bidon d’essence approprié ou il doit être éliminé avec précaution.
• N’enlevez jamais le bouchon du réservoir de carburant ou n’ajoutez
jamais de carburant lorsque le moteur est en marche. Éteignez
le moteur et laissez refroidir avant d’enlever le bouchon et/ou de
remplir le moteur.
• Ne fumez pas à proximité ou pendant la manipulation du carburant
de moteur.
• Ne vidangez jamais le carburant du moteur dans un endroit fermé.
• Essuyez toujours l’excès (renversé) de carburant du moteur avant
de démarrer. Nettoyez le carburant renversé immédiatement. Si
du carburant est renversé, ne pas démarrer le moteur et déplacer le
produit et réservoir de carburant de la zone. Nettoyez le carburant
renversé et laissez sécher et évaporer après avoir essuyé et avant
de démarrer.
• Laissez les fumées/vapeurs de carburant s’échapper de l’endroit
avant de démarrer le moteur.
• Assurez-vous que le bouchon du réservoir de carburant est installé
correctement avant de démarrer ou d’utiliser le moteur.
• Faites toujours fonctionner le moteur avec le bouchon du réservoir
de carburant installé correctement sur le moteur.
• Ne fumez jamais en remplissant le réservoir de carburant du moteur.
• N’entreposez pas le moteur qui contient du carburant dans le
réservoir de carburant à l’intérieur. Le carburant et les vapeurs de
carburant sont hautement explosifs.
• Pendant l’entreposage, revissez solidement le bouchon de réservoir
de carburant.
• Ne versez pas de carburant du réservoir de carburant
• Ne siphonnez jamais le carburant avec la bouche pour vidanger le
réservoir de carburant.
• Le réservoir de carburant doit toujours être rempli par un adulte. Ne
jamais permettre aux enfants de remplir le réservoir de carburant.
• Ne laissez jamais toute personne sous l’eet de l’alcool ou de
drogues remplir le réservoir de carburant.
• Lors de l’entreposage d’essence ou des appareils qui contient
de carburant dans le réservoir, ranger loin des fournaises, des
cuisinières, des chaues eau ou autres source d’ignition.
BRÛLURES ET INCENDIES
Le silencieux, le protège silencieux et autres parties du moteur
deviennent extrêmement chauds durant le fonctionnement du moteur.
Ces pièces restent extrêmement chaudes après l’arrêt du moteur.
Prévention des brûlures et des incendies
• N’enlevez jamais le protège silencieux du moteur.
• Ne touchez jamais le protège silencieux puisqu’il est extrêmement
chaud et pourra causer des brûlures sévères.
• Ne touchez jamais aux parties du moteur qui deviennent chaudes
lors du fonctionnement.
• Gardez toujours les matériaux et débris éloignés du protège
silencieux et autres parties chaudes du moteur an d’éviter les
incendies.
Voir les pièces détachées en ligne à www.geteskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
21
Page 22
SERVICE
• Éteignez le moteur lorsque vous quittez l’appareil, et avant de
nettoyer, réparer ou inspecter l’appareil. Le moteur doit être éteint
et refroidi et le câble pour bougie doit être enlevé de la bougie
avant de tenter toutes réparations ou réglages. N’essayez jamais de
faire des réglages ou des réparations quand le moteur fonctionne.
Débrancher le câble pour la bougie et garder-le loin de la bougie
pour empêcher un démarrage accidentel.
• Toujours porter une protection pour les yeux lorsque vous faites des
réparations ou ajustements.
• Assurez-vous que toutes les écrous et boulons soient bien serrés et
conserver l’équipement en bon état.
• Ne modiez jamais les dispositifs de sécurité. Vériez régulièrement
leur bon fonctionnement.
• Lors du service ou de la réparation du moteur, ne jamais basculer
le moteur à moins qu’on ne le mentionne spéciquement dans ce
manuel. Le service et des réparations peuvent être exécutés avec
le moteur en position vertical. Certaines procédures seront plus
faciles si le moteur est placé sur une surface de travail surélevé.
• Pour réduire les risques d’incendie, garder le moteur libre de tous
débris. Nettoyer des déversements d’huile et carburant. Laisser
refroidir le moteur avant de l’entreposer.
• Arrêter et inspecter l’équipement si vous frapper un objet. Réparer,
si nécessaire, avant de repartir.
• Nettoyer et remplacer des autocollants de sécurité si nécessaire.
• Pour protéger le moteur contre la surchaue, assurez-vous que le
ltre à débris soit toujours xé et propre.
• Inspecter le moteur avant de l’entreposer. Lorsque le moteur n’est
pas en usage, débrancher le câble pour la bougie et ranger-le à
l’intérieur dans un endroit sec et hors de portés des enfants.
• Utiliser uniquement des pièces d’origine Viper®, incluant tous les
écrous et boulons.
ÉTAPES POUR TRAVAILLER SUR LE MOTEUR OU
LA TARIÈRE
1. Fermez l’interrupteur du moteur.
2. Débranchez le câble pour bougie de la bougie.
3. Pour les mesures de sécurité, mettez le câble pour bougie déconnecté loin de la bougie et de toutes pièces de métal. Ceci doit
toujours être fait ou une formation d’étincelles pourrait se produire
entre le câble pour bougie et les pièces métallique.
4. Remplacez ou réparez la pièce sur le moteur ou la tarière.
5. Vériez que toutes les pièces qui ont été réparées où enlevées durant
la réparation soient bien attachées et correctement placées.
NOTE : Toutes les pièces de rechange doivent provenir de l’usine.
N’utiliser jamais des pièces qui ne sont pas spéciquement
fabriquées pour le moteur ou la tarière.
6. Rebranchez le câble pour bougie à la bougie
Manuel de l’opérateur
Tarière à glace à moteur ESKIMO®
IMPORTANT
CE MOTEUR UTILISE UN MÉLANGE DE CARBURANT ET HUILE.
NE FAITES PAS FONCTIONNER UNIQUEMENT AVEC DU CARBU
RANT. CELA CAUSERA DES DOMMAGES AU MOTEUR.
PRÉOPÉRATION
PRÉPARATION DU MOTEUR POUR LE DÉMARRAGE
Avant de démarrer votre tarière à glace à moteur, assurez-vous que le
boîtier du câble noir de commande des gaz soit bien en place tout le
long jusqu’à la virole en laiton sur le câble du côté moteur.
CARBURANT ET HUILE
Qualité
Pour opérer le moteur, nous recommandons d’utiliser de l’huile 2-temps
de marque Viper® (N/P 300400) en mesure d’assurer un fonctionnement
optimale tout au long de la vie du moteur. L’huile 2-temps de marque
Viper® contient un additif de stabilisateur de carburant qui aide à
empêcher l’essence de s’oxyder et d’encrasser le carburateur lorsque
l’unité n’est pas utilisé pendant une période de temps prolongée. Utilisez uniquement du carburant ordinaire sans-plomb. Il est préférable
d’utiliser du supercarburant qui ne contient pas d’éthanol.
Mélange
Faire fonctionner la tarière avec un ratio 50:1.
CARBURANT HUILE RATIO
1 gallon 2,5 onces 50:1
2 gallons 5 onces 50:1
5 gallons 13 onces 50:1
MÉLANGE DU CARBURANT ET REMPLISSAGE
DU RÉSERVOIR DE CARBURANT
Préparer le mélange
1. Le mélange de carburant doit être préparé dans un bidon à l’ex térieur
dans un endroit bien aéré.
2. Le bidon doit être au contact direct du sol durant le remplissage
d’essence.
3. Remplir le bidon au quart plein avec l’essence recommandée.
4. Ajouter la quantité recommandée d’huile et de stabilisateur à
l’essence.
5. Bien serrer le capuchon du bidon et agiter délicatement le bidon
pour mélanger l’huile et l’essence.
6. Retirer le capuchon et nir de remplir le bidon.
7. Essuyer tous les déversements d’huile et d’essence et laisser évaporer
avant le transport.
22
Voir les pièces détachées en ligne à www.geteskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
Page 23
Manuel de l’opérateur
Tarière à glace à moteur ESKIMO®
Remplir le réservoir de carburant
1. Toujours faire le plein du réservoir avec le moteur à l’arrêt et complètement refroidi jusqu’à la température ambiante.
2. Toujours faire le plein du réservoir à l’extérieur, dans un endroit bien
aéré, à l’écart de ammes et d’étincelles.
3. Nettoyer toutes les saletés autour du bouchon du réservoir.
4. Ouvrir le bouchon du réservoir lentement pour laisser la pression
s’échapper lentement. Ne pas poser le bouchon sur une surface sale.
5. Verser le carburant dans le réservoir avec précaution an d’éviter
tout débordement.
6. Ne pas remplir complètement le réservoir pour permettre la dilatation du carburant.
7. Revisser le bouchon de carburant en serrant bien. Essuyer tout
déversement de carburant et laisser le moteur sécher avant d’essayer
de le démarrer.
UTILISATION
1. Eectuer les forages sans appuyer sur la tarière. Laisser le poids de
la tarière eectuer le travail. L’emploi de force produit une usure
supplémentaire de la machine.
2. L’embrayage transfèrera un couple maximal après deux heures d’utilisation. Durant cette période de rodage, il peut arriver qu’il patine.
L’embrayage et le tambour d’embrayage doivent rester exempts
d’huile et d’humidité.
3. Ne jamais faire fonctionner le moteur à l’intérieur d’un bâtiment ou
dans un espace fermé. Les gaz d’échappement sont mortels.
4. Ne pas utiliser la tarière à glace pour quoi que ce soit d’autre que le
forage de la glace.
5. Toujours utiliser le protège-lame lorsque la tarière n’est pas utilisée.
Cela empêche le contact accidentel avec les couteaux et assure la
protection des couteaux et de la pointe.
6. Pour attacher la tarière à l’arbre de sortie de la machine, aligner les
trous sur l’arbre et la tarière, puis serrer la vis à l’aide de la clé Allen
fournie. Toujours vérier que la vis est serrée et au ras de la tige de
tarière avant utilisation.
REMARQUE IMPORTANTE :
Un niveau d’émission pondéré A de pression acoustique a été
mesuré à 100 dB LPA. Le niveau de puissance acoustique pondéré
A a été mesurée à 106,5 dB LWA. La valeur totale de vibration de
la tarière à glace F1™ a été mesurée à 31,3 m/s2.
Instructions de démarrage à froid:
Suivre ces instructions pour démarrer un moteur qui est froid, a refroidi
depuis sa dernière utilisation, est utilisé pour la première fois ou à la
suite d’une panne sèche.
1. Mettre l’interrupteur Marche/Arrêt en position ON (marche).
2. Placer le levier du volet de départ en position CHOKE (étranglé).
3. Appuyer sur la poire d’amorçage jusqu’à ce que le carburant entre
dans la conduite d’amorçage, en laissant la poire revenir
complètement à chaque fois.
4. Une fois qu’il y a du carburant dans la conduite d’amorçage, enfoncer
la poire 2 ou 3 fois supplémentaires.
5. Tirer lentement sur le lanceur jusqu’à sentir une résistance puis tirer
vivement le lanceur 2 à 3 fois à fond en le laissant s’enrouler
lentement à chaque fois. NE PAS laisser le lanceur se rétracter de
lui-même, car il peut se rembobiner brutalement et provoquer
des blessures.
6. Si la machine ne démarre pas, répéter les étapes 4 et 5.
7. Une fois que le moteur démarre, le laisser chauer au ralenti, puis
placer le levier du volet de départ en position RUN (marche).
AVERTISSEMENT
ÉVITEZ LES BLESSURES! ASSUREZVOUS QUE L’UNITÉ EST
DANS UN POSITION STABLE AVANT DE TIRER LA POIGNÉE
DE DÉMARRAGE.
ÉVITEZ LES BLESSURES! TOUT EN DÉMARRANT LE MOTEUR,
ASSUREZVOUS QUE LA COMMANDE DES GAZ N’EST PAS
ACTIVÉE.
ATTENTION
ÉVITEZ LES BLESSURES! TOUJOURS MANIPULEZ LE CAR
BURANT DANS UN ENDROIT BIEN VENTILÉ, À L’EXTÉRIEUR,
LOIN DES FLAMMES ET DES ÉTINCELLES.
ÉVITEZ LES BLESSURES! NE PAS DÉMARRE LE MOTEUR S’IL
Y A EU UNE DÉBORDEMENT DE CARBURANT. ESSUYEZ L’EX
CÈS DE CARBURANT ET LAISSEZ SÉCHER. DÉPLACER LE MO
TEUR DE L’ENDROIT AFIN D’ÉVITER DES ÉTINCELLES.
ATTENTION
ÉVITEZ LES BLESSURES! SI LA TARIÈRE EST FIXÉE AU MO
TEUR, TOUS PROTECTEURS DE SÉCURITÉ DOIVENT ÊTRE EN
PLACE AFIN D’ÉVITER DES BLESSURES SÉRIEUSES.
ÉVITEZ LES BLESSURES! LE CORDON DE DÉMARRAGE
PEUT TIRER AVEC FORCE VOTRE MAIN VERS LE MOTEUR.
VEUILLEZ SUIVRE LES INSTRUCTIONS POUR ÉVITER LES
BLESSURES.
ÉVITEZ LES BLESSURES! SI LE MOTEUR NE DÉMARRE PAS
APRÈS AVOIR ESSAYÉ LES PROCÉDURES DE DÉMARRAGE,
VEUILLEZ CONTACTER NOTRE SERVICE À LA CLIENTÈLE AU
8003456007 OU VISITER WWW.GETESKIMO.COM.
ÉVITEZ LES BLESSURES! NE LAISSEZ JAMAIS LE MOTEUR EN
MARCHE SANS SUPERVISION. ÉTEIGNEZ LE MOTEUR APRÈS
CHAQUE UTILISATION.
ÉVITEZ LES BLESSURES! NE JAMAIS DÉPLACER LA TARIÈRE
ET LA TÊTE MOTORISÉE ENTRE LES TROUS TANDIS QUE LE
MOTEUR EST EN MARCHE.
Voir les pièces détachées en ligne à www.geteskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
23
Page 24
Manuel de l’opérateur
Tarière à glace à moteur ESKIMO®
Instructions de démarrage à chaud:
1. Mettre l’interrupteur Marche/Arrêt en position ON (marche).
2. Vérier que le levier du volet de départ est en position RUN (marche).
3. Tirer lentement sur le lanceur jusqu’à sentir une résistance puis tirer
vivement le lanceur 2 à 3 fois à fond en le laissant s’enrouler
lentement à chaque fois. NE PAS laisser le lanceur se rétracter de
lui-même, car il peut se rembobiner brutalement et provoquer des
blessures.
4. Si la machine ne démarre pas, suivre les instructions de démarrage
à froid.
ENTRETIEN ET ENTREPOSAGE
ENTRETIEN DE LA TARIÈRE
1. Installée en usine, le boîtier de l’engrenage contient 4 onces de
graisse au lithium. Il est recommandé d’ouvrir le boîtier de l’en
grenage une fois par année pour vérier le niveau de graisse. Ajoutez
de la graisse uniquement si le niveau de graisse est en-dessous du
haut des engrenages. NE REMPLISSEZ PAS EXCESSIVEMENT.
2. Gardez toutes les vis, les écrous et les boulons bien serrés.
3. Pour une utilisation par temps froides, entreposez l’unité dans un
environnement frais. Le transfert d’un endroit chaud à un endroit
froid pourrait provoquer une accumulation de condensation nuisible
4. Remettez toujours le protège lame lorsque la tarière à moteur n’est
pas utilisée.
5. Si la per formance de la lame diminue, éteignez l’unité et débranchez
le câble pour bougie. Inspectez soigneusement le côté tranchant des
lames pour des éclats ou de signes d’usure. Si les lames montrent de
signes d’usure, elles ont besoin d’être aiguisées ou remplacées
ENTRETIEN DU MOTEUR
Veuillez lire le programme d’entretien et respecter ces recommandations
afin de prolonger la durée de vie de votre moteur.
Un bon entretien est indispensable pour un fonctionnement sûr,
économique et sans souci. Il contribuera également à réduire la
pollution atmosphérique. Afin de vous aider à prendre soin de votre
moteur, les pages qui suivent comportent un programme d’entretien,
des procédures d’inspection de routine, et des procédures d’entretien
simples qui s’effectuent à l’aide d’outils à main de base. Autres tâches de
service qui sont plus compliquées, ou nécessitent l’utilisation des outils
spécialisés, sont mieux assurées de manière optimale par un technicien
ou autre mécanicien qualifié.
L’entretien, le remplacement ou la réparation des appareils et systèmes antipollution peuvent être exécutés par un établissement
ou des personnes habilitées en réparations de moteur hors route.
Toutefois, toutes les réparations sous garantie autorisées doivent
être effectuées par un centre de service autorisé.
Le programme d’entretien s’applique à des conditions d’opération normales. Si vous opérez votre moteur dans des conditions inhabituelles,
notamment une opération à charge lourde soutenue ou par température élevée, ou si vous l’utilisez dans un milieu mouillé ou poussiéreux,
veuillez vous adresser à votre concessionnaire afin d’obtenir des
recommandations pertinentes à vos besoins et utilisations.
ATTENTION
AFIN DE PRÉVENIR UN DÉMARRAGE ACCIDENTEL:
ÉVITEZ LES BLESSURES! LE MOTEUR DOIT ÊTRE ÉTEINT ET REFROI
DI ET LE CÂBLE POUR BOUGIE DOIT ÊTRE ENLEVÉ DE LA BOUGIE
AVANT D’INSPECTER OU AJUSTER LE MOTEUR OU L’ÉQUIPEMENT.
ÉVITEZ LES BLESSURES! LA TEMPÉRATURE DU SILENCIEUX ET DES
ZONES AVOISINANTES PEUT DÉPASSER 65°C 150° F. ÉVITEZ CES
ZONES.
ÉVITEZ LES BLESSURES! VÉRIFIEZ SOUVENT LA TARIÈRE POUR
DES ÉCROUS ET BOULONS DÉVISSÉS. GARDEZ CES ITEMS BIEN
VISSÉS.
ÉVITEZ LES BLESSURES! NE JAMAIS ENTREPOSER LE MOTEUR
AVEC DE CARBURANT DANS LE RÉSERVOIR À L’INTERIEUR D’UN
BÂTIMENT. LA PRÉSENCE DES ÉTINCELLES POURRAIENT PROVO
QUER L’ALLUMAGE DU CARBURANT ET DE VAPEURS DE CARBU
RANT.
ÉVITEZ LES BLESSURES! UN ADULTE DOIT TOUJOURS FAIRE L’EN
TRETIEN ET LA RÉPARATION DU MOTEUR ET LA TARIÈRE.
ÉVITEZ LES BLESSURES! LE MOTEUR DOIT ÊTRE ÉTEINT ET RE
FROIDI ET LE CÂBLE POUR BOUGIE DOIT ÊTRE ENLEVÉ AVANT DES
RÉPARATIONS, L’ENTRETIEN OU L’ENTREPOSAGE.
ATTENTION
ÉVITEZ LES BLESSURES! NE TENTER JAMAIS DE DÉMARRER LE
MOTEUR UTILISANT DE LIQUIDE ALLUMEFEU.
ÉVITEZ LES BLESSURES! NE JAMAIS PULVÉRISER DE LIQUIDES
VAPEURS OU INFLAMMABLES DANS LE FILTRE À L’AIR, CARBU
RATEUR OU DANS LA CHAMBRE DE BOUGIE.
ÉVITEZ LES BLESSURES! N’ENLEVEZ PAS LA BOUGIE NI LE
CORDON DU DÉMARREUR. DU CARBURANT INFLAMMABLE
POURRAIT S’ÉCHAPPER ET PROVOQUER UN ÉTINCELLE DE LA
BOUGIE.
ATTENTION
ÉVITEZ LES BLESSURES! POUR ÉVITER LES BLESSURES OU
LA MORT, NE JAMAIS SIPHONNEZ LE CARBURANT AVEC LA
BOUCHE.
ÉVITEZ LES BLESSURES! N’ENTREPOSEZ JAMAIS UNE TARIÈRE À
GLACE QUI CONTIENT DU CARBURANT DANS LE RÉSERVOIR À
L’INTÉRIEUR D’UN ENDROIT CLOS OU D’UN ÉDIFICE.
24
Voir les pièces détachées en ligne à www.geteskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
Page 25
Manuel de l’opérateur
Tarière à glace à moteur ESKIMO®
Vérier le serrage de la visserie
Avant chaque utilisation, toujours vérier que tous les boulons et vis sont
bien serrés. Un mauvais serrage peut provoquer la perte de la tarière
à travers la glace, des brûlures et une baisse de rendement du moteur.
Contrôler les couteaux et la pointe
Voir si le tranchant des couteaux présente des entailles ou des zones
brillantes. Si c’est le cas, il est temps de changer les couteaux. Voir si la
pointe à glace présente des entailles ou des arêtes émoussées.
Nettoyer les saletés de la machine
• Pour que le moteur puisse refroidir, il est important qu’il n’y ait pas
de saletés sur les ailettes de refroidissement.
• Éviter toute saleté sur le volant d’inertie an de permettre une
circulation d’air susante à travers les ailettes du moteur.
• Utiliser de l’air comprimé, un aspirateur ou une brosse pour nettoyer
les saletés du moteur.
• Essuyer tout dépôt important d’huile sur les ailettes de refroidissement avec un chion propre.
Contrôler le ltre à air
• Il est conseillé de contrôler le ltre à air avant chaque utilisation.
• L’élément ltrant doit être nettoyé et exempt de particules ou de
débris pour que le moteur fonctionne bien et pour le protéger contre
les dommages.
• Si le ltre est sale, il doit être nettoyé ou, le cas échéant, il doit être
changé.
Nettoyer le ltre à air
1. Laver le ltre à air dans de l’eau tiède avec du détergent doux
pour éliminer toute la saleté et les débris. Presser le ltre durant le
nettoyage, ne pas le tordre.
2. Rincer à l’eau tiède jusqu’à éliminer toute trace de détergent.
3. Pour sécher le ltre, le presser avec un chion ou une serviette puis
le laisser sécher à l’air jusqu’au lendemain.
4. Remonter le filtre dans son logement et vérifier qu’il est bien
en place.
Contrôler la bougie d’allumage
1. Débrancher le câble de bobine d’allumage de la bougie et nettoyer
les débris du pourtour de la bougie.
2. Retirer la bougie et voir si elle présente les défauts suivants: élec trode
piquée, électrode brûlée, porcelaine ssurée ou dépôts de calamine
autour des électrodes.
3. Changer la bougie si elle présente l’un quelconque de ces problèmes.
La bougie utilisée sur ce moteur est une Torch L7RTC à écartement
de 0,6mm (0,024po).
4. Pour remonter la bougie, la serrer à un couple de 9,8 à 11,8Nm (7,2
à 8,7 pi-lb).
Changer la bougie
• La remplacer par une bougie Torch L7RTC à écartement de 0,6mm
(0,024po).
• Serrer à un couple de 9,8 à 11,8 Nm (7,2 à 8,7 pi-lb).
REMARQUE : Une bougie mal serrée peut surchauer et endom-
mager le moteur. Un serrage excessif de la bougie peut endommager le letage de la culasse.
Changer le ltre à carburant
En fonction de la qualité du carburant utilisé, il peut être nécessaire
de changer le ltre à carburant plus souvent. Pour changer le ltre à
carburant:
1. Vérier que le réservoir a été vidé de tout carburant.
2. À l’aide d’une pince à bec n ou d’un l de fer recourbé, extraire la
conduite de carburant hors du goulot de remplissage.
3. Tirer le ltre usagé hors de la conduite de carburant et enfoncer le
ltre neuf jusqu’au bout.
4. Réinsérer la conduite et le ltre dans le réservoir et vérier qu’il peut
bouger avec les changements de position de la machine. Il doit être
le plus loin possible du goulot du réservoir pour assurer un bon
mouvement.
ÉLÉMENT DE MAINTENANCE
Vériez les fermetures pour l’étanchéité (noix, boulons, vis) X
Vérier les lames et le point X
Nettoyer les débris de l’unité X
Vérier le ltre à air X
Filtre à air propre X X
Vérier la bougie X
Remplacer la bougie X
Remplacer le ltre à carburant X
Vériez les lignes de carburant X
Vérier les joints X
Voir les pièces détachées en ligne à www.geteskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
AVANT CHAQUE
UTILISATION
10 HEURES 50 HEURES SAISONNIER
25
Page 26
Manuel de l’opérateur
Tarière à glace à moteur ESKIMO®
TRANSPORTER VOTRE TARIÈRE À GLACE
1. Ne transportez jamais le moteur dans un endroit fermé ou dans
un véhicule. Le carburant ou des vapeurs de carburant peuvent
s’allumer et causer des blessures sérieuses ou la mort.
2. Si le réservoir de carburant contient du carburant, transportez la
tarière dans un véhicule ouvert en position verticale avec le bouchon
d’essence vers le haut.
3. Si un véhicule fermé doit être utilisé, enlevez le carburant et mettez-le dans un contenant à carburant approuvé. Ne jamais tenter
de siphonner de l’essence avec la bouche.
4. Faites fonctionner le moteur pour brûler le reste du carburant dans le
réservoir. Faites toujours fonctionner le moteur dans un endroit bien
ventilé.
5. Essuyer tout déversement de carburant. Laissez sécher.
ENTREPOSAGE À LONG TERME
Si vous ne prévoyez pas utiliser votre tarière à glace pour plus d’un mois,
préparez-la pour un entreposage à long terme.
Étapes pour un entreposage à long terme
1. Ajoutez un stabilisateur de carburant selon les instructions du fabricant.
2. Faites fonctionner le moteur 10-15 minutes pour vous assurer que
le stabilisateur se rende au carburateur.
3. Transférez le reste du carburant du réservoir de carburant dans un
contenant à carburant approuvé.
4. Enlevez la tarière de la tête motorisée et appliquez une mince couche
de graisse sur l’arbre de sortie.
5. Entreposez la tarière et la tête motorisée (moteur) en position verticale.
6. Enlevez tous les débris de la tarière et de la tête motorisée (moteur).
7. Fixez le protège-lame au bas de la tarière
SERVICE, DÉPANNAGE ET RÉPARATION
INFORMATION CONCERNANT LE SERVICE
Chez Ardisam, nous incorporons de la qualité et de la durabilité dans la
conception de nos produits; mais bien que nous soyons très attentifs
au design et que vous le soyez tout autant en ce qui a trait à l’entretien,
rien ne peut garantir une durée de vie sans réparation de votre appareil.
La plupart des réparations seront mineures et facilement réglables en
suivant les suggestions du guide de dépannage dans cette section.
Le guide vous aidera à cerner les causes des problèmes les plus courants
et à identier les solutions.
Pour les réparations plus compliquées, il est préférable de s’adresser
au détaillant ou à un centre de réparation autorisé (contactez votre
détaillant pour une liste des mécaniciens autorisés dans votre région).
Nous serons toujours heureux de répondre à vos questions ou de vous
assistez à trouver une aide appropriée. Pour commander des pièces ou
pour des questions concernant la garantie, appelez ou écrivez à l’adresse
ci-dessous, sous la section “commander des pièces de rechange”.
ATTENTION
ÉVITEZ LES BLESSURES! LES LAMES ET LA POINTE DE LA
TARIÈRE SONT EXTRÊMEMENT TRANCHANTES. SOYEZ PRU
DENT LORS DU L’ENLÈVEMENT ET DU REMPLACEMENT.
SOYEZ PRUDENT EN TOUT TEMPS. LE MOTEUR DOIT ÊTRE
ÉTEINT ET REFROIDI, LE CÂBLE POUR BOUGIE DOIT ÊTRE
ENLEVÉ AVANT D’ENTREPRENDRE DES RÉPARATIONS OU
ENTRETIEN
arbre de la tarière
support
écrou
boulon
pointe
FIGURE 1
REMPLACEMENT DE LA POINTE VOIR FIGURE 1
1. Enlevez le protège-lame et les deux lames.
2. Enlevez l’écrou et le boulon de retenue de la pointe.
3. À l’aide d’une pince-étau, saisissez la pointe et tirez. Si le support ne
vient pas avec la pointe, enlevez-le avec les pinces.
4. Avec la pince-étau, posez la nouvelle pointe et le support en alignant le trou du boulon avec les trous de l’arbre de la tarière. NE PAS
ENDOMMAGER L’EXTRÉMITÉ DE LA POINTE.
NOTE : Lorsque vous installez le support dans l’arbre de la tarière,
les bords du support peuvent se rogner.
5. Insérez le boulon de retenue et serrez avec l’écrou.
6. Rattachez les deux lames et remettez le protège-lame
trou du boulon
26
Voir les pièces détachées en ligne à www.geteskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
Page 27
Manuel de l’opérateur
Tarière à glace à moteur ESKIMO®
COMMANDER DES PIÈCES DE RECHANGE
Vous pouvez vous procurer des pièces de rechange au
magasin où la tarière a été achetée ou directement de
l’usine. Pour commander des pièces de l’usine, veuillez
appeler, envoyez un courriel, ou commandez en ligne au
www.geteskimo.com :
A Division of Ardisam, Inc.
E-mail: [email protected]
Veuillez fournir l’information suivante avec votre commande
: numéros de pièces, description des pièces, quantité, numéro
Eskimo®
1-800-345-6007
de modèle et numéro de série.
DÉPANNAGE:
PROBLÈME CAUSE POSSIBLE SOLUTION / ACTION
Le moteur ne démarre pas 1. L’interrupteur d’alimentation est à “arrêt” 1. Mettez l’interrupteur à la position MARCHE
2. Câble pour bougie débranché 2. Branchez le câble pour bougie à la bougie
3. Panne d’essence 3. Faites le plein
4. Bougie mouillée, défectueuse ou
incorrectement écartée
Le moteur fonctionne par-à-coups, se
noie lors du fonctionnement
Moteur dicile à démarrer 1. Carburant éventé 1. Vidangez le carburant éventé et remplacez avec du
Ratés du moteur ou manque de
puissance
La tarière tourne au ralenti 1. Vitesse du ralenti trop élevée 1. Ajustez la vitesse du ralenti à la baisse
La tarière tourne mais n’a pas de
puissance
La tarière saute sur la glace 1. Les lames sont endommagées ou mal
La tarière coupe lentement 1. Lames émoussées 1. Changer les couteaux
1. Filtre à air sale 1. Nettoyez ou remplacez le ltre à air
2. Étrangleur partiellement engagé 2. Fermez l’étrangleur
3. Carburateur déréglé 3. S’adresser à un centre de réparation agréé
2. Câble pour bougie desserré 2. Assurez-vous que le câble pour bougie est bien xé à
3. Carburateur sale 3. Nettoyez le carburateur, utilisez du stabilisateur de
4. Bobine d’allumage défectueuse 4. S’adresser à un centre de réparation agréé
1. Filtre à carburant encrassé 1. Changer le ltre
2. Filtre à air encrassé 2. Nettoyez ou remplacez
3. Bobine d’allumage défectueuse 3. S’adresser à un centre de réparation agréé
2. Ressort d’embrayage brisé 2. Changer le ressort
1. Étrangleur à «on» 1. Fermez l’étrangleur une fois que le moteur est en
2. Carburateur déréglé 2. S’adresser à un centre de réparation agréé
3. Transmission brisée 3. S’adresser à un centre de réparation agréé
4. Sabots d’embrayage usés 4. Remplacez les sabots d’embrayage et les ressorts
aiguisées
2. Pointe endommagée 2. Changer la pointe
4. Nettoyez, remplacez ou écartez la bougie
correctement
frais. Utilisez toujours un stabilisateur de carburant
la bougie
carburant, une nouvelle cannette de carburant
marche
1. Changer les couteaux
Contactez le fournisseur de service si les solutions ci-haut ne fonctionnent pas, ou visitez notre site web au www.geteskimo.com pour des
solutions supplémentaires.
Voir les pièces détachées en ligne à www.geteskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
27
Page 28
Manuel de l’opérateur
Tarière à glace à moteur ESKIMO®
ESKIMO TARIÈRES À GLACE À MOTEUR
Modalités et conditions de la garantie
GARANTIE PRODUIT : GARANTIE LIMITÉE 5 ANS
Ardisam, Inc. (Ardisam) une entreprise de fabrication, garantit ce produit pièces et main-d’œuvre pendant une durée de cinq ans à compter
de la date d’achat. En cas de preuve insusante de la date d’achat, le début de la période de garantie sera la date de fabrication de la tarière.
Durant la période de garantie de cinq ans de ce produit, Ardisam fournira, à son entière discrétion, les pièces et la main-d’œuvre nécessaires
pour corriger toute défaillance résultant de défauts de matériel ou de fabrication. La réparation, quelle qu’en soit la nature, ne saurait en
aucun cas être supérieure au montant du prix d’achat du produit. Ardisam se réserve le droit de contrôler à la réception tous les articles
renvoyés sous garantie pour déterminer si la garantie s’applique avant de procéder à toute intervention en rapport avec la garantie (y compris
les pièces et composants). Tout article utilisé dans le cadre d’une activité commerciale ou générant du revenu est couvert pendant une
durée de 90 jours après l’achat. Cette garantie s’applique au propriétaire initial disposant d’un justicatif d’achat et n’est pas transférable.
Pour que la garantie soit valable, le produit doit être enregistré en ligne ou la carte de garantie doit être remplie et reçue par Ardisam dans
les 30 jours après l’achat. La présente garantie exclut les tarières qui présentent des dommages ou défaillances liés à l’usure normale, les
pièces d’usure telles que les câbles, patins d’embrayage, cordon élastique de protège-lame, lames et pointes à glace, les articles d’entretien
courant tels que les éléments ltrants, joints toriques, joints d’étanchéité et lubriants, les mises au point, la marche du moteur avec du
carburant autre que du mélange (sans huile) ou du mélange de proportion incorrecte, l’utilisation de la tarière à moteur à des ns autres
que celles pour lesquelles elle a été conçue et fabriquée, l’utilisation de la tarière à moteur en infraction avec les codes et réglementations
en vigueur et les bonnes pratiques commerciales. *Ces garanties s’appliquent uniquement à des produits qui n’ont pas subi une utilisation
négligente, abusive ou détournée, une surcharge, une installation incorrecte, une altération, un accident, une catastrophe naturelle (ou
autres événements échappant au contrôle d’Ardisam), du vandalisme, des pièces non homologuées, l’utilisation de carburant et d’huile
incorrects, un entretien inapproprié ou des réparations eectuées par un service de réparation non agréé. Ces garanties ne couvrent pas
les dommages liés à l’usure normale, aux pièces et services d’entretien normaux, ni une installation, une exploitation, un entreposage ou
un entretien incorrects; ni une exploitation du matériel au-delà des maxima recommandés tels qu’ils gurent dans le présent manuel.
Ces garanties remplacent toutes les autres garanties expresses ou implicites et toutes les autres obligations ou responsabilités de la part
d’Ardisam. Ardisam n’assume aucune responsabilité, et n’autorise personne à assumer au nom d’Ardisam une quelconque responsabilité, en
rapport avec la vente des produits Ardisam. Pour être eectués «sans frais», les travaux sous garantie doivent être conés directement
à Ardisam ou à un centre de service de garantie Ardisam. Pour recourir aux services de réparation ou de remplacement sous garantie,
s’adresser au service après-vente d’Ardisam au 800-345-6007. Avant d’envoyer le produit à Ardisam pour une réparation sous garantie,
l’accord préalable d’Ardisam doit être obtenu en appelant notre service après-vente pour recevoir un numéro d’autorisation de renvoi de
matériel (RMA#). Sous ces circonstances, tous les articles doivent être envoyés en port payé. Ardisam, à son entière discrétion, réparera
ou remplacera sans frais toute pièce défectueuse qui remplit les conditions énoncées ci-dessus. Ardisam se réserve le droit de modier
les modèles, les caractéristiques et les prix sans préavis. Ardisam n’est sous aucune obligation d’expédier un produit réparé ou échangé à
une quelconque adresse en dehors des États-Unis d’Amérique et du Canada. Certains pays et provinces n’autorisent pas la limitation de la
durée d’une garantie implicite, ni l’exclusion ou la limitation des dommages indirects ou accessoires, par conséquent les limites ci-dessus
peuvent ne pas s’appliquer à vous. La présente garantie vous accorde des droits juridiques particuliers et vous pouvez jouir d’autres droits
susceptibles de varier d’une province ou d’un pays à l’autre.
IMPORTANT
L’UTILISATION DU BLOC MOTEUR OU DE LA TARIÈRE POUR ENTRAÎNER OU AUTREMENT UTILISER TOUT PRODUIT OU DISPOSI
TIF FABRIQUÉ PAR UNE ENTITÉ OU PERSONNE AUTRE QU’ARDISAM, INC. INVALIDERA LA GARANTIE ET SIGNIFIERA LA RENON
CIATION À TOUTE ACTION EN RESPONSABILITÉ À L’ENCONTRE D’ARDISAM, INC.
28
Voir les pièces détachées en ligne à www.geteskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
ESKIMO®
Une division d’Ardisam, Inc.
1160 Eighth Avenue; P.O. Box 666
Cumberland, Wisconsin 54829
1-800-345-6007 · Télécopie (715) 822-4180
Courriel : [email protected]
Page 29
Manuel de l’opérateur
Tarière à glace à moteur ESKIMO®
Modalités et conditions de la garantie
GARANTIE LIMITÉE MOTEUR VIPER DE 5 ANS D’ARDISAM
POUR LES MOTEURS DE MOINS DE 79CC FABRIQUÉS APRÈS LE 01.04.2016
Ardisam, Inc. (Ardisam) couvre ce moteur par une garantie limitée de cinq ans pièces et main-d’œuvre pendant une durée maximale de
soixante mois consécutifs à compter de la date de l’achat initial par le premier acheteur au détail ou utilisateur commercial. L’«usage grand
public» fait référence à une utilisation personnelle à des ns récréatives par un acheteur au détail. L’«usage commercial», ou «application
commerciale», correspond à toutes les autres utilisations, notamment à des ns commerciales, lucratives ou de location. Une fois que le
produit a fait l’objet d’un usage commercial, il sera toujours considéré par la suite comme étant un produit à usage commercial pour les
besoins de la garantie. Cette garantie s’applique au propriétaire original qui fournit une preuve d’achat. La présente garantie n’est pas transférable. La période de garantie débute à la date d’achat par le premier acheteur au détail ou utilisateur commercial et s’étend ensuite sur
une durée de soixante mois consécutifs. Tout article utilisé dans le cadre d’une activité commerciale est couvert pendant une durée de 90
jours après l’achat par le premier utilisateur commercial. Pour que la garantie soit valable, le produit doit être enregistré en ligne dans les 30
jours après l’achat ou la carte de garantie doit être remplie et reçue par Ardisam dans les 30 jours après l’achat. Ardisam n’est sous aucune
obligation d’assumer des frais de transport liés à une réparation ou un échange en vertu de la présente garantie. L’acheteur assume l’entière
responsabilité des frais de transport.
La présente garantie exclut les pièces usées ou endommagées suite à une usure normale, notamment les bougies d’allumage, cordons de
lanceur, ltres à carburant et roulements. Les articles d’entretien courant tels que les éléments ltrants, joints toriques, joints d’étanchéité,
lubriants et mises au point sont également exclus. La décoloration naturelle ou l’écaillage liés à une détérioration normale causée par les
intempéries, l’eau de mer et les produits chimiques sont également exclus. Les pots d’échappement non catalytiques sont garantis pendant
un an. Pour tous pots catalytiques, se reporter à la garantie sur le contrôle des émissions contenue dans l’emballage de vente au détail.
La présente garantie limitée s’applique aux défauts de pièces et main-d’œuvre du moteur seulement. La présente garantie ne s’applique
pas au produit sur lequel le moteur est monté. La présente garantie s’applique exclusivement aux moteurs n’ayant pas fait l’objet d’emploi
détourné, notamment mais sans s’y limiter fonctionnement du moteur avec une huile en quantité insusante, sale ou de viscosité incorrecte, utilisation d’essence contenant plus de 10% d’éthanol, essence sale, aspiration de saleté en raison d’un ltre à air mal entretenu ou
mal installé, vibrations excessives provoquant un desserrage de la visserie, déséquilibrage de pièces attachées au vilebrequin, utilisations
autres que celles indiquées dans le manuel du moteur, modication, accident, utilisation de pièces non autorisées, manquement à eectuer
l’entretien régulier indiqué dans le manuel du moteur, usure normale, utilisation de pièces non autorisées ou réparations eectuées ailleurs
que dans un centre de réparation agréé. Les pièces appliquées à l’extérieur du moteur telles que les embrayages, poulies et pièces d’engagement de courroie sont couvertes par la garantie du produit sur lequel le moteur est monté. Les défaillances liées à une obstruction de
l’écoulement d’air du moteur notamment par la saleté, l’herbe ou des nids de rongeurs provoquant une surchaue sont exclues. Toutes les
pièces indiquées dans la «Garantie sur le contrôle des émissions» gurant dans le présent manuel sont sujettes aux termes de cet accord et
ne sont pas incluses dans la présente garantie. Il n’existe aucune autre garantie expresse. Les garanties implicites, y compris celles de qualité
marchande et d’adaptation à un emploi particulier, sont limitées à un an à compter de la date d’achat ou dans la mesure prévue par la loi.
Toutes les autres garanties implicites sont exclues. La responsabilité de dommages indirects ou accessoires est exclue dans la mesure où
l’exclusion est autorisée par la loi. Ardisam n’assume aucune responsabilité, et n’autorise personne à assumer au nom d’Ardisam une quelconque responsabilité, en rapport avec la vente des produits Ardisam. Pour être eectués «sans frais», les travaux sous garantie doivent
être conés directement à Ardisam ou à un centre de service de garantie Ardisam. Pour recourir aux services de réparation ou de remplacement sous garantie, s’adresser au service après-vente d’Ardisam au 800-345-6007. Avant d’envoyer le produit à Ardisam pour une réparation
sous garantie, l’accord préalable d’Ardisam doit être obtenu en appelant notre service après-vente pour recevoir un numéro d’autorisation
de renvoi de matériel (RMA#). Sous ces circonstances, tous les articles doivent être envoyés en port payé. Ardisam, à son entière discrétion,
réparera ou remplacera sans frais toute pièce défectueuse à laquelle s’applique la présente garantie. Ardisam se réserve le droit de modier
les modèles, les caractéristiques et les prix sans préavis. Ardisam n’est sous aucune obligation d’expédier un produit réparé ou échangé à
une quelconque adresse en dehors des États-Unis d’Amérique et du Canada. Certains pays et provinces n’autorisent pas la limitation de la
durée d’une garantie implicite, ni l’exclusion ou la limitation des dommages indirects ou accessoires, par conséquent les limites ci-dessus
peuvent ne pas s’appliquer à vous. La présente garantie vous accorde des droits juridiques particuliers et vous pouvez jouir d’autres droits
susceptibles de varier d’une province ou d’un pays à l’autre.
Voir les pièces détachées en ligne à www.geteskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
29
Page 30
Tarière à glace à moteur ESKIMO®
GARANTIE LIMITÉE DE 2 ANS SUR LE CONTRÔLE DES ÉMISSIONS
Manuel de l’opérateur
DÉCLARATION FÉDÉRALE DE GARANTIE
SUR LE CONTRÔLE DES ÉMISSIONS
VOS DROITS ET OBLIGATIONS EN VERTU DE LA GARANTIE
L’United States Environmental Protection Agency (EPA) et Ardisam, Inc.
(Ardisam) sont heureuses d’expliquer la garantie du système de contrôle
des émissions équipant votre petit moteur non routier (PMNR). Les petits moteurs non routiers (PMNR) neufs doivent être conçus, construits
et équipés de manière à se conformer aux strictes normes antipollution
du gouvernement fédéral. Ardisam garantit le système de contrôle des
émissions sur votre moteur pendant les périodes indiquées ci-dessous à
condition qu’il n’ait eu aucun emploi abusif, négligence, modication ni
entretien inapproprié du moteur.
Le système de contrôle des émissions comprend tous les composants
dont la défaillance augmenterait les émissions de tout polluant réglementé. Ces composants gurent dans la liste des pièces en rapport avec
les émissions, dans une section suivante de la présente déclaration de
garantie sur le contrôle des émissions. Dans une situation couverte par
la garantie, Ardisam réparera votre moteur sans frais de diagnostic, de
pièces de rechange et de main d’œuvre.
COUVERTURE DE LA GARANTIE DU FABRICANT:
Le système de contrôle des émissions est garanti pendant deux ans. Si,
durant cette période de garantie, une pièce quelconque du moteur en
rapport avec les émissions s’avère présenter un défaut de pièce ou de
main-d’œuvre, un centre de service de garantie Ardisam procédera aux
réparations ou au remplacement.
RESPONSABILITÉS DU PROPRIÉTAIRE/DE L’ACHETEUR:
En tant qu’acheteur/propriétaire du petit moteur non routier (PMNR),
vous êtes responsable d’exécuter toute l’entretien requis tel qu’indiqué
dans le ou les manuels fournis par l’usine. Pour les besoins de la garantie,
Ardisam recommande de conserver tous les reçus couvrant l’entretien
du PMNR. Toutefois, Ardisam ne peut refuser la garantie sur la seule base
de l’absence de reçus ou d’un manquement à assurer l’exécution de
toutes les opérations d’entretien prévues.
En tant qu’acheteur/propriétaire du PMNR, sachez toutefois qu’Ardisam
peut refuser toute couverture de garantie ou responsabilité si la défaillance du PMNR ou d’une de ses pièces/composantes est le résultat d’une
utilisation abusive, d’une négligence, d’un entretien ou de modications
inappropriés ou de l’utilisation de pièces de contrefaçon et/ou du «marché gris» non fabriquées, fournies ni autorisées par Ardisam.
Vous avez pour responsabilité de présenter le PMNR à un centre de service de garantie Ardisam dès l’apparition d’un problème. Les réparations
sous garantie seront eectuées dans un délai raisonnable ne dépassant
pas 30 jours.
Le service sous garantie peut être programmé en contactant soit votre
revendeur, soit un centre de service de garantie Ardisam. Pour trouver
le centre de service de garantie Ardisam le plus proche, appelez notre
numéro sans frais:
Centre de service de garantie Ardisam:
800-345-6007
REMARQUE IMPORTANTE : La présente déclaration de garantie explique
vos droits et obligations en vertu de la garantie du système de contrôle
des émissions (Garantie ECS), qui vous est fournie par Ardisam selon la
loi fédérale. Consultez également la «Garantie produit» Ardisam (garanties ne concernant pas les émissions), ci-jointe sur une feuille séparée ou
gurant dans la documentation additionnelle accompagnant ce produit.
La garantie ECS s’applique uniquement au système de contrôle des émissions de votre nouveau moteur. En cas de conit entre les modalités de
la garantie ECS et de la garantie Ardisam, la garantie ECS s’applique sauf
dans les cas où la garantie Ardisam orirait une période de garantie plus
longue. La garantie ECS et la garantie Ardisam décrivent toutes deux des
droits et obligations importants concernant votre nouveau moteur.
Le service sous garantie peut être eectué uniquement par un centre
de service de garantie Ardisam. Lors de la demande d’un service sous
garantie, des preuves doivent être présentées indiquant la date de la
vente à l’acheteur ou au propriétaire initial. L’acheteur/propriétaire est
responsable de tous frais ou autres charges associés aux interventions
et au transport du produit à destination ou en provenance de centres
de contrôle ou de réparation. L’acheteur/propriétaire est également
responsable de tous les dommages ou toutes les pertes subis durant le
transport ou l’expédition du moteur pour contrôle ou réparation sous
garantie.
POUR TOUTE QUESTION CONCERNANT VOS DROITS ET OBLIGATIONS EN VERTU DE LA GARANTIE, CONTACTEZ ARDISAM À
L’ADRESSE SUIVANTE :
Ardisam, Inc.
1160 Eighth Avenue; P.O. Box 666
Cumberland, Wisconsin 54829
800-345-6007 · Télécopieur (715) 822-4180
II. GARANTIE DU SYSTÈME DE CONTRÔLE DES ÉMISSIONS
Garantie du système de contrôle des émissions (garantie ECS) pour
l’équipement utilisant des petits moteurs non routiers:
(1) Applicabilité: La présente garantie s’applique à l’équipement qui
utilise des petits moteurs non routiers. La période de garantie ECS
débute à la date à laquelle le nouveau moteur ou équipement est
acheté par/livré à son acheteur/propriétaire d’origine et s’étend
sur les 24 mois consécutifs suivants.
(2) Couverture générale de la garantie sur les émissions: Ardisam
garantit à l’acheteur/propriétaire d’origine du nouveau moteur
ou équipement et à chaque acheteur/propriétaire suivant que
chacun de ses moteurs est...
(a) Conçu, construit et équipé pour se conformer à tous les
règlements applicables adoptés par l’EPA en vertu de leur
autorité respective ; et
30
Voir les pièces détachées en ligne à www.geteskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
Page 31
Manuel de l’opérateur
Tarière à glace à moteur ESKIMO®
(b) Exempt de tout vice de matériau et de fabrication qui, à
tout moment pendant la durée de la garantie ECS, peut faire
qu’une pièce garantie en rapport avec les émissions n’est pas
identique en tous points à la pièce décrite dans la demande
de certication du fabricant du moteur.
La garantie ECS ne s’applique qu’aux pièces en rapport avec les émissions sur votre moteur, comme suit:
(1) Toute pièce garantie en rapport avec les émissions dont le
changement n’est pas prévu en vertu du calendrier d’entretien
(gurant dans la section sur l’entretien des manuels) est garantie
pendant la période de la garantie ECS. En cas de défaillance
d’une telle pièce durant la période de la garantie ECS, la pièce
sera réparée ou échangée par Ardisam suivant le paragraphe
(4) ci-dessous. Toute pièce ainsi réparée ou échangée en vertu
de la garantie ECS est garantie pendant le reste de la période de
garantie ECS.
(2) Toute pièce en rapport avec les émissions dont seul un contrôle
régulier est prévu en vertu du calendrier d’entretien (gurant
dans la section sur l’entretien des manuels) est garantie pendant
la période de la garantie ECS. Un énoncé dans ces instructions
écrites du type «réparer ou changer comme il se doit» n’aura pas
pour eet de réduire la période de garantie ECS. Toute pièce ainsi
réparée ou échangée en vertu de la garantie ECS est garantie
pendant le reste de la période de garantie ECS.
(3) Toute pièce en rapport avec les émissions dont le changement est
prévu en vertu du calendrier d’entretien (gurant dans la section
sur l’entretien des manuels) est garantie pendant la période qui
précède le premier point de changement prévu de cette pièce.
En cas de défaillance de la pièce avant le premier changement
prévu, la pièce sera réparée ou échangée par Ardisam suivant
le paragraphe (4) ci-dessous. Toute pièce en rapport avec les
émissions réparée ou échangée en vertu de la garantie ECS est
garantie pendant le reste de la période de garantie ECS jusqu’au
premier point de changement prévu de cette pièce en rapport
avec les émissions.
(4) La réparation ou l’échange de toute pièce en rapport avec les
émissions garantie en vertu de la présente garantie ECS seront
eectués sans frais pour le propriétaire par un centre de service
de garantie Ardisam.
(5) Lors du contrôle du moteur par un centre de service de garantie
Ardisam, le propriétaire n’est pas tenu responsable des coûts de
diagnostic si la réparation est jugée couverte par la garantie.
(6) Ardisam sera responsable des dommages aux autres pièces
d’origine du moteur ou des modications approuvées qui sont
liés par leur proximité à une défaillance sous garantie de toute
pièce en rapport avec les émissions couverte par la garantie ECS.
(7) Durant toute la période de garantie ECS, Ardisam maintiendra des
stocks susants de pièces garanties en rapport avec les émissions
an répondre à la demande attendue de ces pièces en rapport
avec les émissions.
(8) Toute pièce de rechange en rapport avec les émissions
homologuée et approuvée par Ardisam peut être utilisée pour
l’entretien ou les réparations sous garantie ECS et doit être fournie
sans frais pour l’acheteur/le propriétaire. Un tel emploi ne réduit
en rien les obligations d’Ardisam en vertu de la garantie ECS.
(9) Des pièces non homologuées, ajoutées, modiées, contrefaites
ou de «marché gris» ne peuvent pas être utilisées pour modier
ou réparer un moteur Ardisam. Un tel emploi annule la présente
garantie ECS et peut justier le rejet d’une réclamation au titre
de la garantie ECS. Ardisam décline toute responsabilité en vertu
des présentes pour des défaillances de toute pièce garantie
de moteur Ardisam causées par l’emploi d’une telle pièce non
homologuée, ajoutée, modiée, de contrefaçon ou de «marché
gris».
LES PIÈCES EN RAPPORT AVEC LES ÉMISSIONS SONT LES
SUIVANTES (LE CAS ÉCHÉANT):
(1) Système de dosage du carburant
(i) Carburateur et pièces internes (et/ou régulateur de pression ou
système d’injection).
(ii) Système de retour et de régulation du mélange air/carburant.
(iii) Système d’enrichissement de démarrage à froid.
(iv) Réservoir de carburant.
(2) Système d’admission d’air
(i) Système de prise d’air chaud contrôlé.
(ii) Collecteur d’admission.
(iii) Filtre à air.
(3) Système d’allumage
(i) Bougies d’allumage.
(ii) Système d’allumage électronique ou par magnéto.
(iii) Système d’avance/retard à l’allumage.
(4) Système de recirculation des gaz d’échappement (RGE)
(i) Corps de soupape RGE et entretoise de carburateur le cas
échéant.
(ii) Système de retour et de régulation du taux RGE.
(5) Système d’injection d’air
(i) Pompe à air ou vanne à impulsion.
(ii) Vannes de répartition du ux d’air.
(iii) Collecteur de distribution.
(6) Système de catalyseur ou de réacteur thermique
(i) Convertisseur catalytique.
(ii) Réacteur thermique.
(iii) Collecteur d’échappement.
(7) Mécanismes de contrôle des particules
(i) Pièges, ltres, précipitateurs et tout autre dispositif utilisé pour
capturer les émissions de particules.
(8) Articles divers utilisés dans les systèmes ci-dessus
(i) Commandes électroniques.
(ii) Vannes et contacteurs à commande par dépression,
température et durée.
(iii) Tuyaux, courroies, connecteurs et assemblages.
Voir les pièces détachées en ligne à www.geteskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
31
Page 32
Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007 L-V 8h-17h HAC
Eskimo™, Division d’Ardisam, Inc.
1160 8th Avenue, PO Box 666
Cumberland, WI 54829
800-345-6007 | Télécopieur 715-822-2223
Courriel: [email protected]
Loading...
