Bemessungswerte/Ratings/Valeurs assignées Spannungsfall Schmelzintegral

Art.- Strom Spannung Ausschaltvermögen Voltage drop Melting integral

No. Current Voltage Breaking capacity Chute de tension Intégral de fusion

Courant Tension Pouvoire de coupure max [mV] [

A2s]

632.302 32 mA 14.000

632.303 40 mA 4.000

632.304 50 mA 3.500

632.305 63 mA 2.000

632.306 80 mA 2.000

632.307 100 mA 2.000

632.308 125 mA 1.000

632.309 160 mA 750

632.310 200 mA 750

632.311 250 mA 250 V 35 A 650

632.312 315 mA 650

632.313 400 mA 1.700

632.314 500 mA 1.600

632.315 630 mA 150

632.316 800 mA 150

632.317 1 A 150

632.318 1,25 A 150

632.319 1,6 A 150

632.320 2 A 150

632.321 2,5 A 300

632.322 3,15 A 300

632.323 4 A 1.000 A 300

632.324 5 A 300

632.325 6,3 A 300

632.326 8 A 200

632.327 10 A 200

632.328 12,5 A 200

632.330 16 A 180

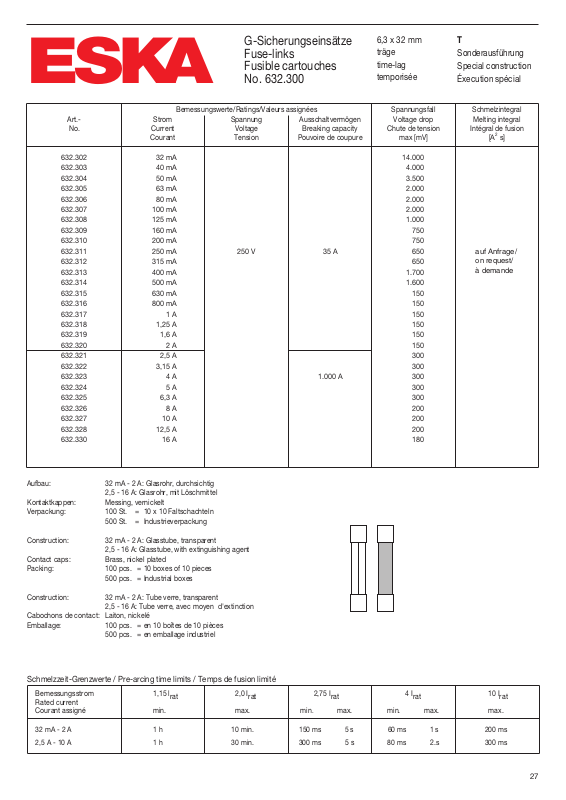

G-Sicherungseinsätze Fuse-links Fusible cartouches No. 632.300

6,3 x 32 mm träge time-lag temporisée

Sonderausführung Special construction Éxecution spécial

Aufbau: 32 mA - 2 A: Glasrohr, durchsichtig

2,5 - 16 A: Glasrohr, mit Löschmittel Kontaktkappen: Messing, vernickelt Verpackung: 100 St. = 10 x 10 Faltschachteln

500 St. = Industrieverpackung

Construction: 32 mA - 2 A: Glasstube, transparent

2,5 - 16 A: Glasstube, with extinguishing agent Contact caps: Brass, nickel plated Packing: 100 pcs. = 10 boxes of 10 pieces

500 pcs. = Industrial boxes

Construction: 32 mA - 2 A: Tube verre, transparent

2,5 - 16 A: Tube verre, avec moyen d'extinction Cabochons de contact: Laiton, nickelé Emballage: 100 pcs. = en 10 boîtes de 10 pièces

500 pcs. = en emballage industriel

ESKA

auf Anfrage/ on request/ à demande

Schmelzzeit-Grenzwerte / Pre-arcing time limits / Temps de fusion limité

Bemessungsstrom 1,15 l

rat

2,0 I

rat

2,75 I

rat

4 I

rat

10 I

rat

Rated current Courant assigné min. max. min.mmmmmax. min.mmmmmax. max.

32 mA - 2 A 1 h 10 min. 150 msmmmm5 s 60 msmmmm1 s 200 ms 2,5 A - 10 A 1 h 30 min. 300 ms

mmmm5 s

80 ms

mmmm2.

s30

1) Nicht in der Normenreihe verzeichnet / Not mentioned in the standards / Pas mentionné dans la norme.
