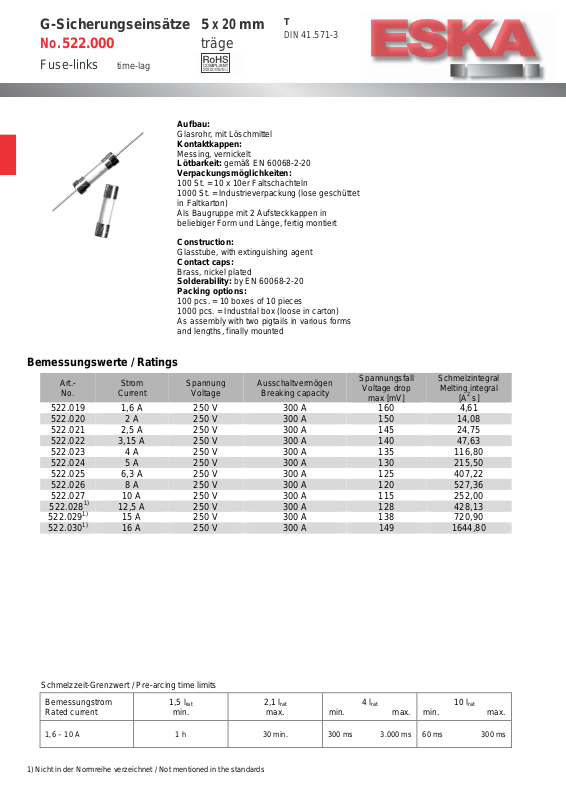

Page 1
G-Sicherungseinsätze 5
Aufbau:
Verpackungsmöglichkeiten:
Strom
Spannung
A
16 A
rat
rat
1 h
30 min.
300 ms 3.000 ms
60 ms 300 ms
No.
522.000 träge
Fuse-links
time-lag
x 20
mm
T
DIN
41.571-3
Glasrohr, mit Löschmittel
Kontaktkappen:
Messing, vernickelt
Lötbarkeit: gemäß EN 60068-2-20
100 St. = 10 x 10er Faltschachteln
1000 St. = Industrieverpackung (lose geschüttet
in Faltkarton)
Als Baugruppe mit 2 Aufsteckkappen in
beliebiger Form und Länge, fertig montiert
Construction:
Glasstube, with extinguishing agent
Contact caps:
Brass, nickel plated
Solderability: by EN 60068-2-20
Packing options:
100 pcs. = 10 boxes of 10 pieces
1000 pcs. = Industrial box (loose in carton)
As assembly with two pigtails in various forms
and lengths, finally mounted
Bemessungswerte / Ratings
Art.-
No.
Current
Voltage
Ausschaltvermögen
Breaking capacity
Spannungsfall
Voltage drop
max [mV]
522.019 1,6 A 250 V 300 A 160 4,61
522.020 2 A 250 V 300 A 150 14,08
522.021 2,5 A 250 V 300 A 145 24,75
522.022 3,15 A 250 V 300 A 140 47,63
522.023 4 A 250 V 300 A 135 116,80
522.024 5 A 250 V 300 A 130 215,50
522.025 6,3 A 250 V 300 A 125 407,22
522.026 8 A 250 V 300 A 120 527,36
522.027 10 A 250 V 300 A 115 252,00
522.0281) 12,5 A
522.0291) 15
522.0301)
250 V 300 A 128 428,13
250 V 300 A 138 720,90
250 V 300 A 149 1644,80
Schmelzzeit-Grenzwert / Pre-arcing time limits
Bemessungstrom
Rated current
1,5 l
min.
2,1 l
max.
4 l
min. max.
rat
min. max.
Schmelzintegral
Melting integral
[A2 s]
10 l
rat
1,6 – 10 A
1) Nicht in der Normreihe verzeichnet / Not mentioned in the standards
Page 2
24
Technische Änderungen
sind
vorbehalten!
