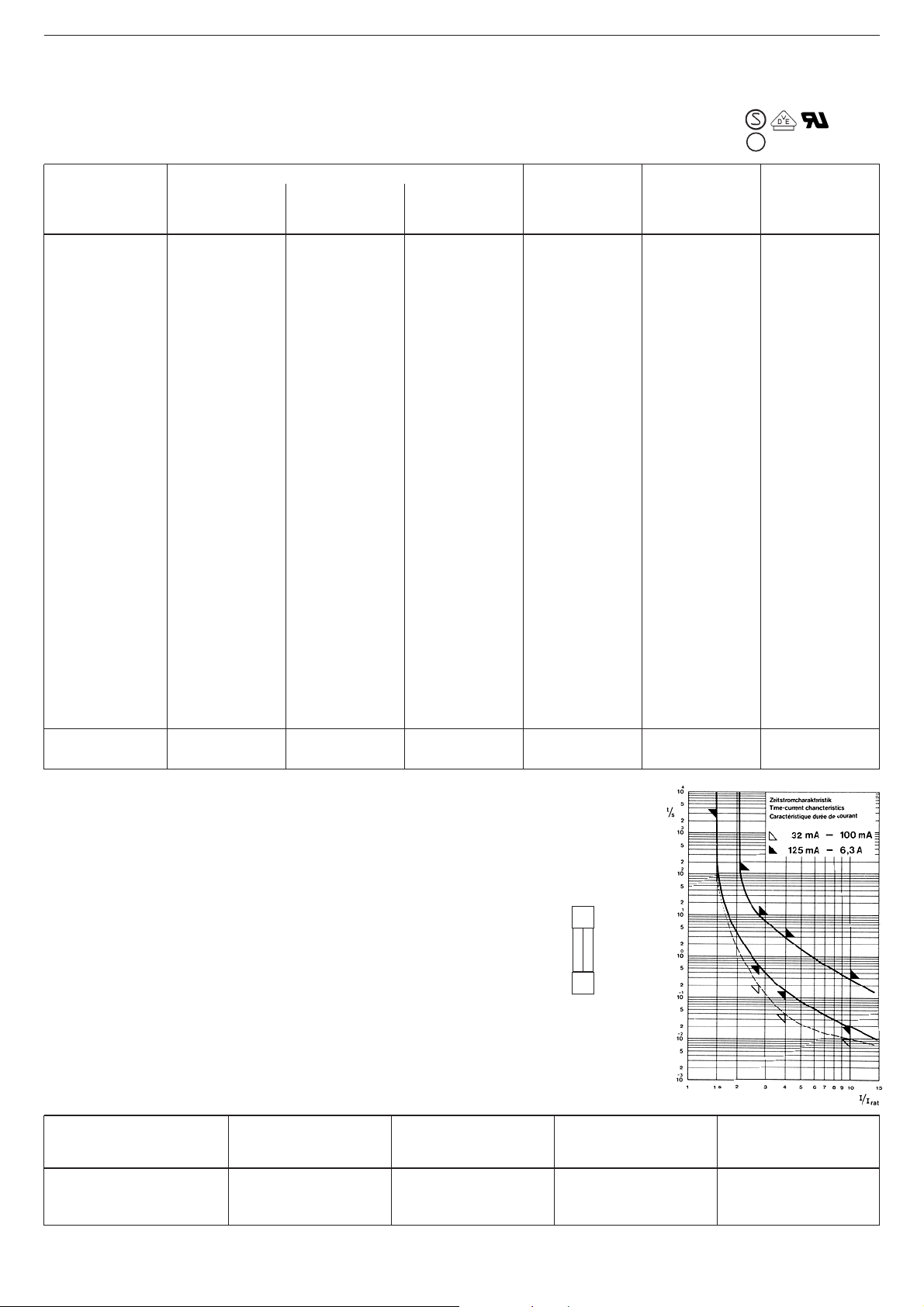

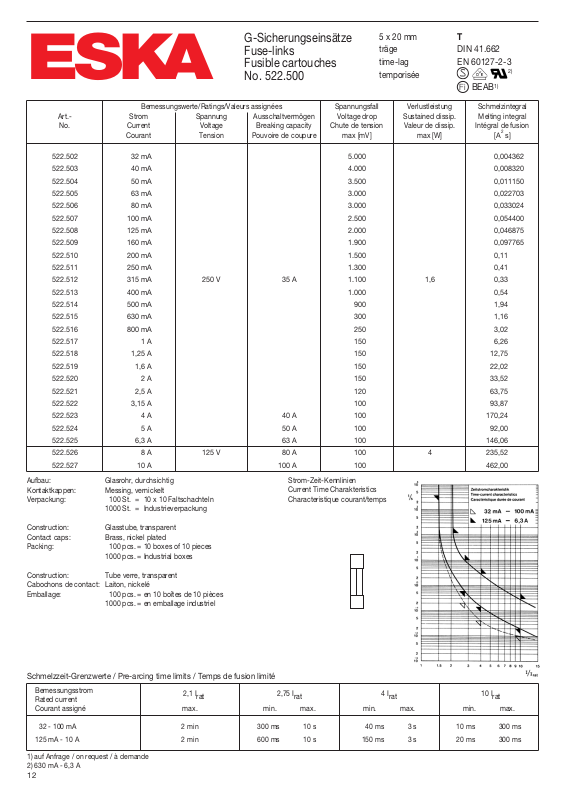

Schmelzzeit-Grenzwerte / Pre-arcing time limits / Temps de fusion limité
Bemessungsstrom
2,1 I
rat
2,75 I
rat
4 I
rat
10 I
rat
Rated current
Courant assigné max. min.mmmmmax. min.mmmmmax. min.mmmmmax.
32 - 100 mA 2 min 300 msmmmm10 sm140 msmmmm3 s 10 msmmmm300 ms
125 mA - 10 A 2 min 600 msmmmm10 sm 150 msmmmm3 s 20 msmmmm300 ms
1) auf Anfrage / on request / à demande
2) 630 mA - 6,3 A
ESKA
Bemessungswerte/Ratings/Valeurs assignées Spannungsfall Verlustleistung Schmelzintegral
Art.- Strom Spannung Ausschaltvermögen Voltage drop Sustained dissip. Melting integral
No. Current Voltage Breaking capacity Chute de tension Valeur de dissip. Intégral de fusion
Courant Tension Pouvoire de coupure max [mV] max [W] [
A2s]
522.502 32 mA 5.000 0,004362
522.503 40 mA 4.000 0,008320
522.504 50 mA 3.500 0,011150
522.505 63 mA 3.000 0,022703
522.506 80 mA 3.000 0,033024
522.507 100 mA 2.500 0,054400
522.508 125 mA 2.000 0,046875
522.509 160 mA 1.900 0,097765
522.510 200 mA 1.500 0,11
522.511 250 mA 1.300 0,41
522.512 315 mA 250 V 35 A 1.100 1,6 0,33
522.513 400 mA 1.000 0,54
522.514 500 mA 900 1,94
522.515 630 mA 300 1,16
522.516 800 mA 250 3,02
522.517 1 A 150 6,26
522.518 1,25 A 150 12,75
522.519 1,6 A 150 22,02
522.520 2 A 150 33,52
522.521 2,5 A 120 63,75
522.522 3,15 A 100 93,87
522.523 4 A 40 A 100 170,24
522.524 5 A 50 A 100 92,00
522.525 6,3 A 63 A 100 146,06
522.526 8 A 125 V 80 A 100 4 235,52
522.527 10 A 100 A 100 462,00
G-Sicherungseinsätze
Fuse-links
Fusible cartouches
No. 522.500
5 x 20 mm
träge
time-lag
temporisée
T
DIN 41.662
EN 60127-2-3
S
2)
BEAB
1)
Aufbau: Glasrohr, durchsichtig
Kontaktkappen: Messing, vernickelt
Verpackung: 0100 St. = 10 x 10 Faltschachteln
1000 St. = Industrieverpackung
Construction: Glasstube, transparent
Contact caps: Brass, nickel plated
Packing: 0100 pcs. = 10 boxes of 10 pieces
1000 pcs. = Industrial boxes
Construction: Tube verre, transparent
Cabochons de contact: Laiton, nickelé
Emballage: 0100 pcs. = en 10 boîtes de 10 pièces
1000 pcs. = en emballage industriel
Strom-Zeit-Kennlinien
Current Time Charakteristics
Characteristique courant/temps
12
Fi
