Aufbau:
Keramikkörper
Verpackungsmöglichkeiten:
100 St. = 10 x 10er Faltschachteln
500 St. = Industrieverpackung (lose geschüttet in
Faltkarton)
Construction:
Ceramic tube
Packing options:
100 pcs. = 10 boxes of 10 pieces
500 pcs. = Industrial box (loose in carton)
Anwendungsbereiche:
Messgeräte (Multimeter), Schutz von
Leistungshalbleitern mit reduziertem
I²t-Wert.
Überlast und Kurzschlussschutz. gR
Coverages:
Measuring instruments (multimeter),
protection of power semiconductor
with reduced I²t-value.
Overload and short circuit protection.
gR

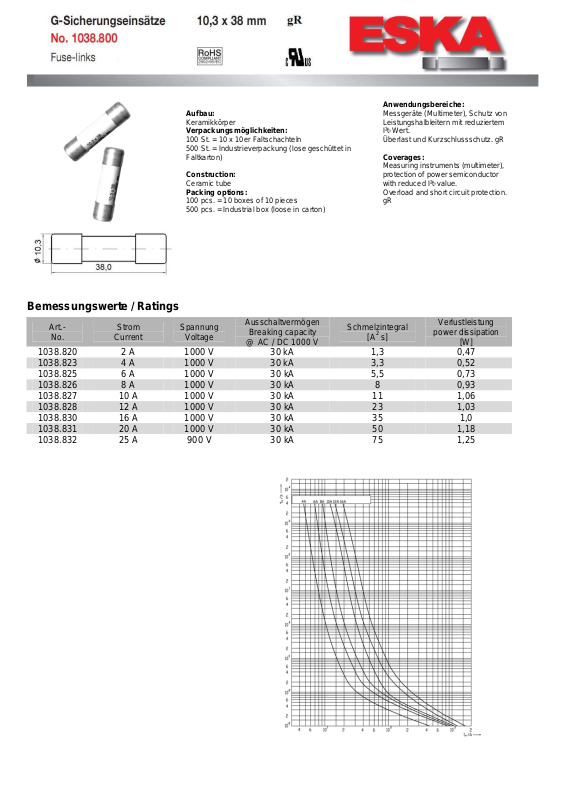

B emessungswerte / Ratings
Art.-
No.
Strom
Current
Spannung
Voltage
Ausschaltvermögen
Breaking capacity
@ AC / DC 1000 V
Schmelzintegral
[A2 s]
1038.820 2 A 1000 V 30 kA 1,3 0,47
1038.823 4 A 1000 V 30 kA 3,3 0,52
1038.825 6 A 1000 V 30 kA 5,5 0,73
1038.826 8 A 1000 V 30 kA 8 0,93
1038.827 10 A 1000 V 30 kA 11 1,06
1038.828 12 A 1000 V 30 kA 23 1,03
1038.830 16 A 1000 V 30 kA 35 1,0
1038.831 20 A 1000 V 30 kA 50 1,18
1038.832 25 A 900 V 30 kA 75 1,25
Verlustleistung
power dissipation
[W]
Page 2
A
T
Aufbau:
100 mA – 2 A: Keramikrohr, mit Löschmittelfüllung
Kontaktkappen:
Messing, vernickelt
Verpackungsmöglichkeiten:
100 St. = 10 x 10er Faltschachteln
500 St. = Industrieverpackung (lose geschüttet in
Faltkarton)
Construction:
100 mA – 2 A: Ceramictube, with extinguishing agent
Contact caps:
Brass, nickel plated
Packing options:
100 pcs. = 10 boxes of 10 pieces
500 pcs. = Industrial box (loose in carton)
B emessungswerte / Ratings
Art.-
No.
632.407
632.408 125 mA 1000 V
632.409 160 mA 1000 V
632.410 200 mA 1000 V
632.411 250 mA 1000 V
632.412 315 mA 1000 V
632.413 400 mA 1000 V
632.414 500 mA 1000 V
632.415 630 mA 1000 V
632.416 800 mA 1000 V
632.417 1 A 1000 V
632.419 1,6 A 1000 V
632.420 2 A 1000 V
S chmelzzeit-Grenzwert / Pre-arcing time limits
Bemessungstrom
Rated current
100 mA – 800 mA
1 A – 2 A
Strom
Current
Spannung
Voltage
100 mA 1000 V
1,0 l
min. max.
1h
1h
rat
Ausschaltvermögen
Breaking capacity
30 kA@AC / DC 1000 V
30 kA@AC / DC 1000 V
30 kA@AC / DC 1000 V
30 kA@AC / DC 1000 V
30 kA@AC / DC 1000 V
30 kA@AC / DC 1000 V
30 kA@AC / DC 1000 V
30 kA@AC / DC 1000 V
30 kA@AC / DC 1000 V
30 kA@AC / DC 1000 V
30 kA@AC / DC 1000 V
30 kA@AC / DC 1000 V
30 kA@/ DC 1000 V
2,75 l
min. max.
rat
nwendungsbereiche:
Schutz von Multimetern
Nur für Kurzschlussschutz.
echnische Daten:
Lötbarkeit der Baugruppe: 250°C, 3s
Lötwärmebeständigkeit: 260°C, 10s
(Wellenlötung)
Betriebstemperatur: -40°C bis +85°C
Coverages:
Protection of Multimeter
For short circuit protection only
Specifications:
Solderability of assembly: 250°C, 3s
Soldering heat resistance: 260°C,10s
(wave soldering)
Operational temperature: -40°C to +85°C
Spannungsf
all Voltage
drop
max [mV]
Verlustleistung
power dissip.
Max [W] ( @1,0
In )
Schmelzintegral
Melting integral
[A2 s]
2.500 0,3 0,0009
2.200 0,3 0,0017
2.000 0,4 0,004
900 0,2 0,01
800 0,2 0,02
700 0,3 0,035
650 0,3 0,07
650 0,3 0,10
650 0,5 0,15
600 0,5 0,32
750 0,8 0,32
650 1,1 0,31
650 1,4 0,64
4 l
rat
min. max.
60 ms
1ms 25 ms
6 ms
6 ms
10 l
min. max.
rat
