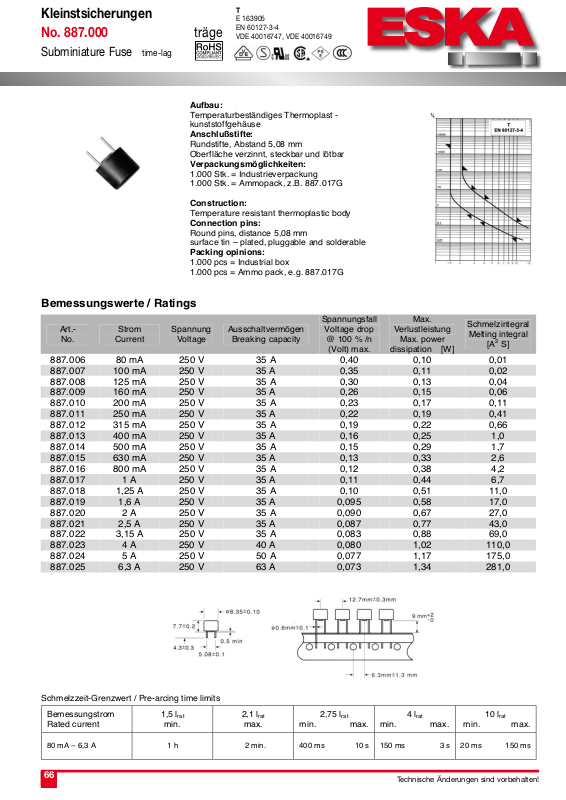

Schmelzintegral
Kleinstsicherungen
No. 887.000 träge
Subminiature Fuse time-lag
Aufbau:
Temperaturbeständiges Thermoplast kunststoffgehäuse
Anschlußstifte:
Rundstifte, Abstand 5,08 mm
Oberfläche verzinnt, steckbar und lötbar
Verpackungsmöglichkeiten:
1.000 Stk. = Industrieverpackung
1.000 Stk. = Ammopack, z.B. 887.017G
Construction:
Temperature resistant thermoplastic body
Connection pins:
Round pins, distance 5,08 mm
surface tin – plated, pluggable and solderable
Packing opinions:
1.000 pcs = Industrial box
1.000 pcs = Ammo pack, e.g. 887.017G
T
E 163905
EN 60127-3-4
VDE 40016747, VDE 40016749
Bemessungswerte / Ratings
Spannungsfall
Art.-
No.
Strom
Current
Spannun
Voltage
Ausschaltvermögen
Breaking capacity
Voltage drop
@ 100 % /n
(Volt) max.
887.006 80 mA 250 V 35 A 0,40 0,10 0,01
887.007 100 mA 250 V 35 A 0,35 0,11 0,02
887.008 125 mA 250 V 35 A 0,30 0,13 0,04
887.009 160 mA 250 V 35 A 0,26 0,15 0,06
887.010 200 mA 250 V 35 A 0,23 0,17 0,11
887.011 250 mA 250 V 35 A 0,22 0,19 0,41
887.012 315 mA 250 V 35 A 0,19 0,22 0,66
887.013 400 mA 250 V 35 A 0,16 0,25 1,0
887.014 500 mA 250 V 35 A 0,15 0,29 1,7
887.015 630 mA 250 V 35 A 0,13 0,33 2,6
887.016 800 mA 250 V 35 A 0,12 0,38 4,2
887.017 1A 250 V 35 A 0,11 0,44 6,7
887.018 1,25 A 250 V 35 A 0,10 0,51 11,0
887.019 1,6 A 250 V 35 A 0,095 0,58 17,0
887.020 2 A 250 V 35 A 0,090 0,67 27,0
887.021 2,5 A 250 V 35 A 0,087 0,77 43,0
887.022 3,15 A 250 V 35 A 0,083 0,88 69,0
887.023 4A 250 V 40 A 0,080 1,02 110,0
887.024 5 A 250 V 50 A 0,077 1,17 175,0
887.025 6,3 A 250 V 63 A 0,073 1,34 281,0
Max.
Verlustleistung
Max. power
dissipation [W]
Meltingintegral
[A2S]
Schmelzzeit-Grenzwert / Pre-arcing time limits
Bemessungstrom
Rated current
80mA–6,3A 1h 2 min. 400 ms 10 s 150 ms 3 s 20 ms 150 ms
66
1,5 l
min.
rat
2,1 l
max.
rat
2,75 l
min. max.
rat
4l
min. max.
rat
Technische Änderungen sind vorbehalten!
10 l
min. max.
rat
