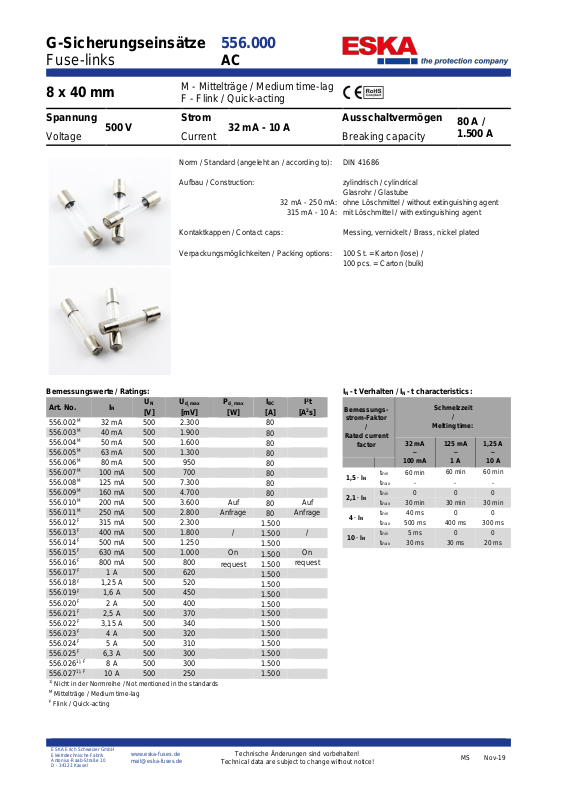

G-Sicherungseinsätze
556.000
Fuse-links
AC
8 x 40 mm
M - Mittelträge / Medium time-lag
F - Flink / Quick-acting
Spannung
500 V
Strom
32 mA - 10 A
Ausschaltvermögen
80 A /
1.500 A
Voltage
Current
Breaking capacity
ESKA Erich Schweizer GmbH
Elektrotechnische Fabrik
Antonius-Raab-Straße 10
D - 34123 Kassel
www.eska-fuses.de
[email protected]
Technische Änderungen sind vorbehalten!
Technical data are subject to change without notice!
MS
Nov-19
Norm / Standard (angeleht an / according to):
DIN 41686
Aufbau / Construction:
zylindrisch / cylindrical
Glasrohr / Glastube
32 mA - 250 mA:
ohne Löschmittel / without extinguishing agent
315 mA - 10 A:
mit Löschmittel / with extinguishing agent
Kontaktkappen / Contact caps:
Messing, vernickelt / Brass, nickel plated
Verpackungsmöglichkeiten / Packing options:
100 St. = Karton (lose) /
100 pcs. = Carton (bulk)
Bemessungswerte / Ratings:
IN - t Verhalten / IN - t characteristics:
Art. No.
I
N
U
N
[V]
U
d_max
[mV]
P
d_max
[W]
I
BC
[A]
I2t
[A2s]
Bemessungs-
strom-Faktor
/
Rated current
factor
Schmelzzeit
/
Melting time:
556.002 M
32 mA
500
2.300
80
556.003 M
40 mA
500
1.900
80
556.004 M
50 mA
500
1.600
80
32 mA
–
100 mA
125 mA
–
1 A
1,25 A
–
10 A
556.005 M
63 mA
500
1.300
80
556.006 M
80 mA
500
950
80
556.007 M
100 mA
500
700
80
1,5 ∙ IN
t
min
60 min
60 min
60 min
556.008 M
125 mA
500
7.300
80
t
max
- -
-
556.009 M
160 mA
500
4.700
80
2,1 ∙ IN
t
min
0 0
0
556.010 M
200 mA
500
3.600
Auf
80
Auf
t
max
30 min
30 min
30 min
556.011 M
250 mA
500
2.800
Anfrage
80
Anfrage
4 ∙ IN
t
min
40 ms 0 0
556.012 F
315 mA
500
2.300
1.500
t
max
500 ms
400 ms
300 ms
556.013 F
400 mA
500
1.800
/
1.500
/
10 ∙ IN
t
min
5 ms 0 0
556.014 F
500 mA
500
1.250
1.500
t
max
30 ms
30 ms
20 ms
556.015 F
630 mA
500
1.000
On
1.500
On
556.016 F
800 mA
500
800
request
1.500
request
556.017 F
1 A
500
620
1.500
556.018 F
1,25 A
500
520
1.500
556.019 F
1,6 A
500
450
1.500
556.020 F
2 A
500
400
1.500
556.021 F
2,5 A
500
370
1.500
556.022 F
3,15 A
500
340
1.500
556.023 F
4 A
500
320
1.500
556.024 F
5 A
500
310
1.500
556.025 F
6,3 A
500
300
1.500
556.026
1), F
8 A
500
300
1.500
556.027
1), F
10 A
500
250
1.500
1)
Nicht in der Normreihe / Not mentioned in the standards
M
Mittelträge / Medium time-lag
F
Flink / Quick-acting
