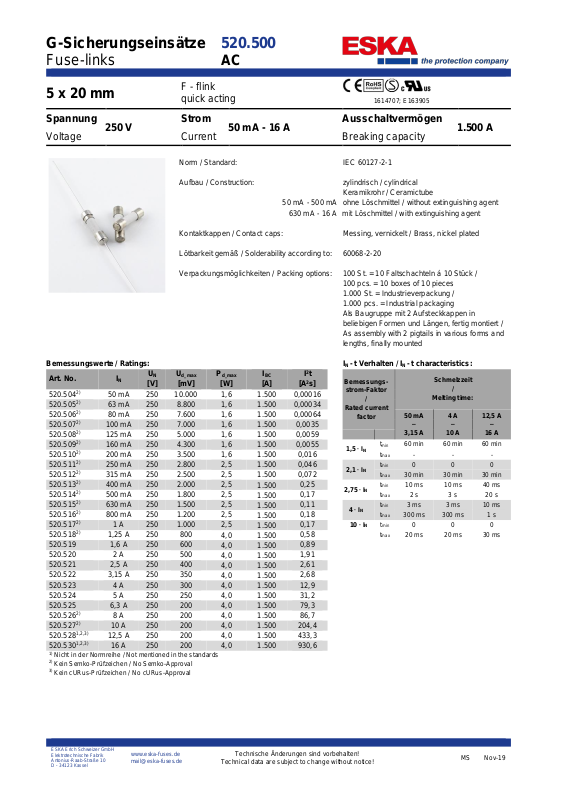

G-Sicherungseinsätze
520.500
Fuse-links
AC
5 x 20 mm
F - flink
quick acting
1614707; E163905
Spannung
250 V
Strom
50 mA - 16 A
Ausschaltvermögen
1.500 A
Voltage
Current
Breaking capacity
ESKA Erich Schweizer GmbH
Elektrotechnische Fabrik
Antonius-Raab-Straße 10
D - 34123 Kassel
www.eska-fuses.de
[email protected]
Technische Änderungen sind vorbehalten!
Technical data are subject to change without notice!
MS
Nov-19
Norm / Standard:
IEC 60127-2-1
Aufbau / Construction:
zylindrisch / cylindrical
Keramikrohr / Ceramictube
50 mA - 500 mA
ohne Löschmittel / without extinguishing agent
630 mA - 16 A
mit Löschmittel / with extinguishing agent
Kontaktkappen / Contact caps:
Messing, vernickelt / Brass, nickel plated
Lötbarkeit gemäß / Solderability according to:
60068-2-20
Verpackungsmöglichkeiten / Packing options:
100 St. = 10 Faltschachteln á 10 Stück /
100 pcs. = 10 boxes of 10 pieces
1.000 St. = Industrieverpackung /
1.000 pcs. = Industrial packaging
Als Baugruppe mit 2 Aufsteckkappen in
beliebigen Formen und Längen, fertig montiert /
As assembly with 2 pigtails in various forms and
lengths, finally mounted
Bemessungswerte / Ratings:
IN - t Verhalten / IN - t characteristics:
Art. No.
I
N
U
N
[V]
U
d_max
[mV]
P
d_max
[W]
I
BC
[A]
I2t
[A2s]
Bemessungs-
strom-Faktor
/
Rated current
factor
Schmelzzeit
/
Melting time:
520.5042)
50 mA
250
10.000
1,6
1.500
0,00016
520.5052)
63 mA
250
8.800
1,6
1.500
0,00034
520.5062)
80 mA
250
7.600
1,6
1.500
0,00064
50 mA
–
3,15 A
4 A
–
10 A
12,5 A
–
16 A
520.5072)
100 mA
250
7.000
1,6
1.500
0,0035
520.5082)
125 mA
250
5.000
1,6
1.500
0,0059
520.5092)
160 mA
250
4.300
1,6
1.500
0,0055
1,5 ∙ IN
t
min
60 min
60 min
60 min
520.5102)
200 mA
250
3.500
1,6
1.500
0,016
t
max
- -
-
520.5112)
250 mA
250
2.800
2,5
1.500
0,046
2,1 ∙ IN
t
min
0 0
0
520.5122)
315 mA
250
2.500
2,5
1.500
0,072
t
max
30 min
30 min
30 min
520.5132)
400 mA
250
2.000
2,5
1.500
0,25
2,75 ∙ IN
t
min
10 ms
10 ms
40 ms
520.5142)
500 mA
250
1.800
2,5
1.500
0,17
t
max
2 s
3 s
20 s
520.5152)
630 mA
250
1.500
2,5
1.500
0,11
4 ∙ IN
t
min
3 ms
3 ms
10 ms
520.5162)
800 mA
250
1.200
2,5
1.500
0,18
t
max
300 ms
300 ms
1 s
520.5172)
1 A
250
1.000
2,5
1.500
0,17
10 ∙ IN
t
min
0 0
0
520.5182)
1,25 A
250
800
4,0
1.500
0,58
t
max
20 ms
20 ms
30 ms
520.519
1,6 A
250
600
4,0
1.500
0,89
520.520
2 A
250
500
4,0
1.500
1,91
520.521
2,5 A
250
400
4,0
1.500
2,61
520.522
3,15 A
250
350
4,0
1.500
2,68
520.523
4 A
250
300
4,0
1.500
12,9
520.524
5 A
250
250
4,0
1.500
31,2
520.525
6,3 A
250
200
4,0
1.500
79,3
520.5262)
8 A
250
200
4,0
1.500
86,7
520.5272)
10 A
250
200
4,0
1.500
204,4
520.528
1,2,3)
12,5 A
250
200
4,0
1.500
433,3
520.530
1,2,3)
16 A
250
200
4,0
1.500
930,6
1)
Nicht in der Normreihe / Not mentioned in the standards
2)
Kein Semko-Prüfzeichen / No Semko-Approval
3)
Kein cURus-Prüfzeichen / No cURus-Approval
