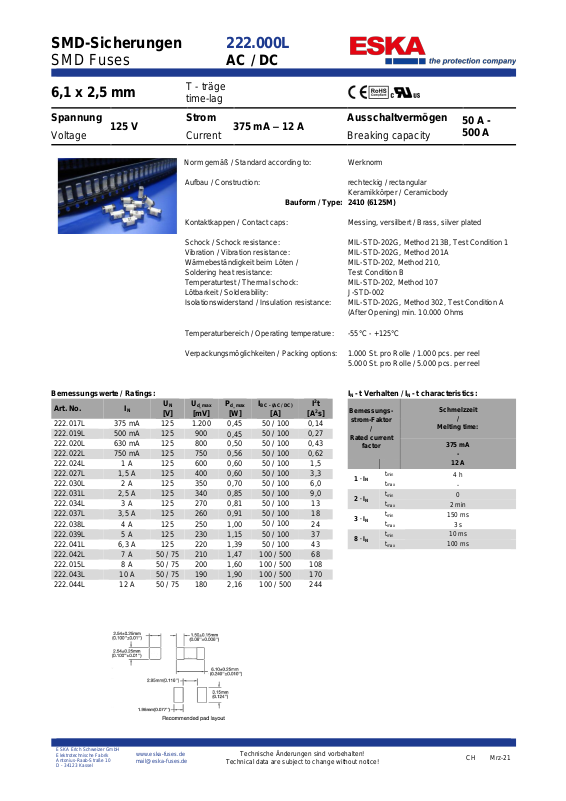

Page 1
SMD-Sicherungen
222.000L
SMD Fuses
AC / DC
6,1 x 2,5 mm
T - träge
time-lag
Spannung
125 V
Strom
375 mA – 12 A
Ausschaltvermögen
50 A 500 A
Voltage
Current
Breaking capacity
ESKA Erich Schweizer GmbH
Elektrotechnische Fabrik
Antonius-Raab-Straße 10
D - 34123 Kassel
www.eska-fuses.de
[email protected]
Technische Änderungen sind vorbehalten!
Technical data are subject to change without notice!
CH
Mrz-21
Norm gemäß / Standard according to:
Werknorm
Aufbau / Construction:
rechteckig / rectangular
Keramikkörper / Ceramicbody
Bauform / Type:
2410 (6125M)
Kontaktkappen / Contact caps:
Messing, versilbert / Brass, silver plated
Schock / Schock resistance:
MIL-STD-202G, Method 213B, Test Condition 1
Vibration / Vibration resistance:
MIL-STD-202G, Method 201A
Wärmebeständigkeit beim Löten /
Soldering heat resistance:
MIL-STD-202, Method 210,
Test Condition B
Temperaturtest / Thermal schock:
MIL-STD-202, Method 107
Lötbarkeit / Solderability:
J-STD-002
Isolationswiderstand / Insulation resistance:
MIL-STD-202G, Method 302, Test Condition A
(After Opening) min. 10.000 Ohms
Temperaturbereich / Operating temperature:
-55°C - +125°C
Verpackungsmöglichkeiten / Packing options:
1.000 St. pro Rolle / 1.000 pcs. per reel
5.000 St. pro Rolle / 5.000 pcs. per reel
Bemessungswerte / Ratings:
IN - t Verhalten / IN - t characteristics:
Art. No.
I
N
U
N
[V]
U
d_max
[mV]
P
d_max
[W]
I
BC - (AC / DC)
[A]
I2t
[A2s]
Bemessungs-
strom-Faktor
/
Rated current
factor
Schmelzzeit
/
Melting time:
222.017L
375 mA
125
1.200
0,45
50 / 100
0,14
222.019L
500 mA
125
900
0,45
50 / 100
0,27
222.020L
630 mA
125
800
0,50
50 / 100
0,43
375 mA
-
12 A
222.022L
750 mA
125
750
0,56
50 / 100
0,62
222.024L
1 A
125
600
0,60
50 / 100
1,5
222.027L
1,5 A
125
400
0,60
50 / 100
3,3
1 ∙ IN
t
min
4 h
222.030L
2 A
125
350
0,70
50 / 100
6,0
t
max
-
222.031L
2,5 A
125
340
0,85
50 / 100
9,0
2 ∙ IN
t
min
0
222.034L
3 A
125
270
0,81
50 / 100
13
t
max
2 min
222.037L
3,5 A
125
260
0,91
50 / 100
18
3 ∙ IN
t
min
150 ms
222.038L
4 A
125
250
1,00
50 / 100
24
t
max
3 s
222.039L
5 A
125
230
1,15
50 / 100
37
8 ∙ IN
t
min
10 ms
222.041L
6,3 A
125
220
1,39
50 / 100
43
t
max
100 ms
222.042L
7 A
50 / 75
210
1,47
100 / 500
68
222.015L
8 A
50 / 75
200
1,60
100 / 500
108
222.043L
10 A
50 / 75
190
1,90
100 / 500
170
222.044L
12 A
50 / 75
180
2,16
100 / 500
244
