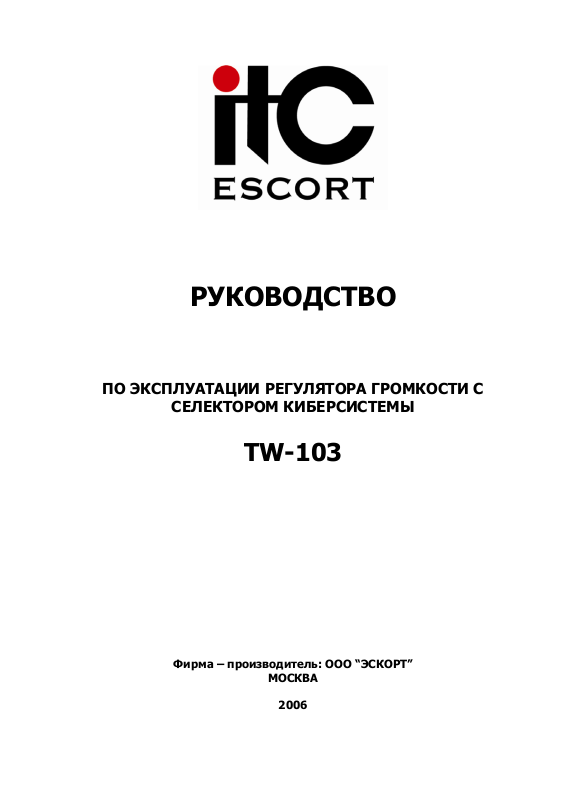

ESCORT GROUP TW-103 User Manual [ru]

РУКОВОДСТВО

ПО ЭКСПЛУАТАЦИИ РЕГУЛЯТОРА ГРОМКОСТИ С

СЕЛЕКТОРОМ КИБЕРСИСТЕМЫ

TW-103

Фирма – производитель: ООО “ЭСКОРТ”

МОСКВА

2006

1

Назначение

Регулятор громкости с селектором киберсистемы TW-103 (далее – блок) входит в состав системы
оповещения “ITC-ESCORT” и используется для построения систем автоматического аварийного
оповещения и музыкальной трансляции на базе дополнительного оборудования.
Блок предназначен для работы с терминальными усилителями TW-064 и TW-066 и служит для
дистанционного выбора номера звукового канала и установки уровня громкости в выбранном
канале

.

На передней панели блока имеется дополнительный аудио-разъем, к которому можно подключить
микрофон. Сигнал от микрофона, приглушит звук, поступающий на цифровой вход терминальных
усилителей от центральной системы.
Конструктивно блок выполнен в металлическом корпусе, предназначенном для настенного монтажа.

Основные органы управления и коммутации

Передняя панель

1. ЦИФРОВОЙ ДИСПЛЕЙ – Показывает номер звукового канала и уровень громкости в нем.

2. ВЫБОР КАНАЛА - Используются для выбора звукового канала ( от 1 до 5).

3. ВХОД MIC – Гнездо (MINITRS) для подключения микрофона. Подключение разъема блокирует

цифровые входы.

4. РЕГУЛЯТОРЫ ГРОМКОСТИ - Используются для настройки громкости выбранного звукового

канала.

Порядок подключения и функционирование

1. Данный блок может быть установлен в любом удобном и доступном месте. Блок может

монтироваться либо врезным, либо накладным способами.

2. Шнур с разъемом DB-9 (на схеме не указан), соедините с соответствующим входом

терминального усилителя.
