РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ CD/MP3-ПРОИГРЫВАТЕЛЯ
КИБЕРСИСТЕМЫ
TW-080
Фирма – производитель: ООО “ЭСКОРТ”
МОСКВА
2006
Page 2
1
Назначение
Проигрыватель компакт-дисков киберсистемы ТW-080 (далее – блок) входит в состав системы
оповещения “ITC-ESCORT” и используется для построения систем автоматического аварийного
оповещения и музыкальной трансляции на базе дополнительного оборудования.
Данный блок отвечает за воспроизведение звуковой информации в CD/mp3 форматах на CDносителях.
Блок снабжен многофункциональным дисплеем для отображения информации и навигационными
кнопками для
управления.
Каждому блоку назначается адрес, при помощи DIP-переключателей. Таких адресов может быть 8.
Для дистанционного управления блоком, кроме выбираемой функции (например, переключение
треков) нужно указать еще и (номер) адрес блока. Таким образом, в состав киберсистемы может
входить до 8 таких блоков, каждый из которых управляется отдельно.
Блок автоматически включается при подаче питания.
Питание
данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации
Передняя панель
1
2
3
4
57
6
8 9
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ – Отражает состояние блока и информацию о диске.
4. ПОДНОС ДИСКА - На поднос может быть загружен только один диск рабочей стороной вниз.
5. КНОПКА OPEN/CLOSE - Используется для открытия
и закрытия подноса диска.
Воспроизведение начинается автоматически.
6. КНОПКА PLAY/PAUSE - Используется для включения/временной приостановки
воспроизведения. Повторное нажатие этой кнопки возобновляет воспроизведение.
7. КНОПКА STOP/RETURN - Используется для остановки воспроизведения (короткое нажатие) и
возврата к первому музыкальному фрагменту (повторное короткое нажатие).
8. КНОПКА PREVIOUS - Используется для перехода к следующему музыкальному фрагменту
(короткое
нажатие) или поиска определенного трека в оставшейся части диска в режиме
ускоренного воспроизведения (длительное нажатие).
9. КНОПКА NEXT - Используется для возврата к началу текущего музыкального фрагмента
(короткое нажатие), возврата к предыдущему фрагменту (повторное короткое нажатие) или
поиска определенного трека в предыдущей части диска в режиме ускоренного воспроизведения
(длительное нажатие).
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: [email protected], http://www.escortpro.ru
Page 3
2

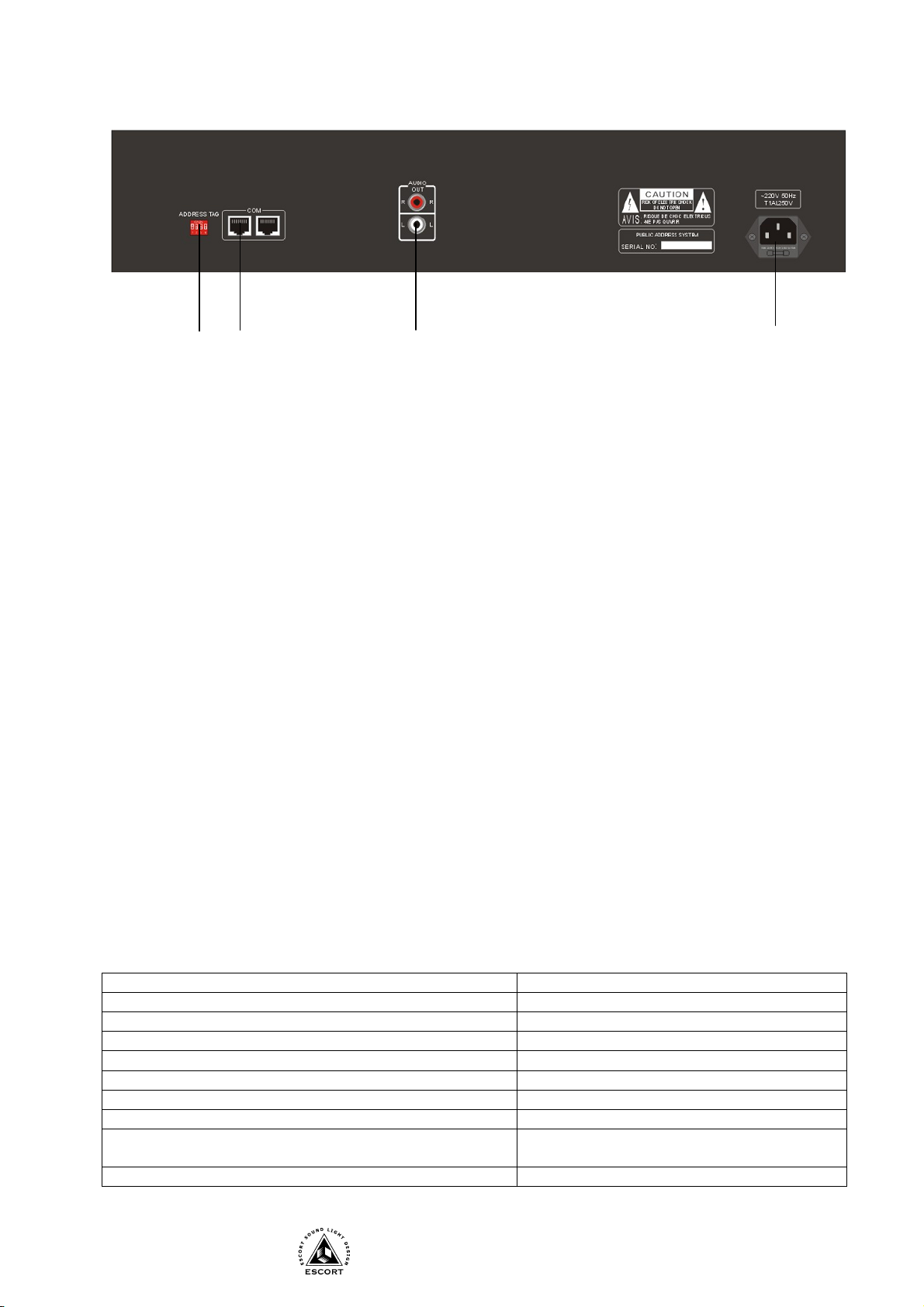

Задняя панель
1
2 3
4
1. ПЕРЕКЛЮЧАТЕЛИ ADDRESS TAG – Используются для установки адреса блока при обращении
к нему системы.
2. ВХОДНОЙ РАЗЪЕМ COM – Входной сетевой порт управления системой (RJ45) (справа -
выходной сетевой порт управления системой).
3. РАЗЪЕМЫ AUDIO OUT – Линейные выходы L и R (RCA).
4. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.4 блока (
вход напряжения питания 220В).
3. К входу (слева) разъема поз.2 подключите выход цифрового порта предыдущего блока
киберсистемы (например, TW-010).
4. К выходу разъема поз.2 подключите следующие блоки системы (например, СОМ порт блока TW-
6250).
5. Разъем поз.3 соедините с одним из музыкальных входов блока TW-6250 (входы с 1 по 5).
6. Установите адрес согласно диаграмме (см.
ПРИЛОЖЕНИЕ 2)
7. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
8. Включите питание сетевым выключателем поз.2. При этом должен загореться светодиод поз.
1 на передней панели.
Технические характеристики
Напряжение питания 220 (+10% -15%) В АС, 50 Гц
Потребляемая мощность 30 Вт
Протокол управления RS-422
Тип соединения RJ-45
Скорость передачи данных 4800bps(бот/сек)
Выходной уровень/сопротивление 500мВ/1кОм
Температура функционирования +10°C +40°C
Относительная влажность Не более 90 %
Габаритные размеры
Высота в Unit (1 Unit = 44 mm)
Вес, 6 кГ
484*350*88 мм
2
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: [email protected], http://www.escortpro.ru
Page 4
3

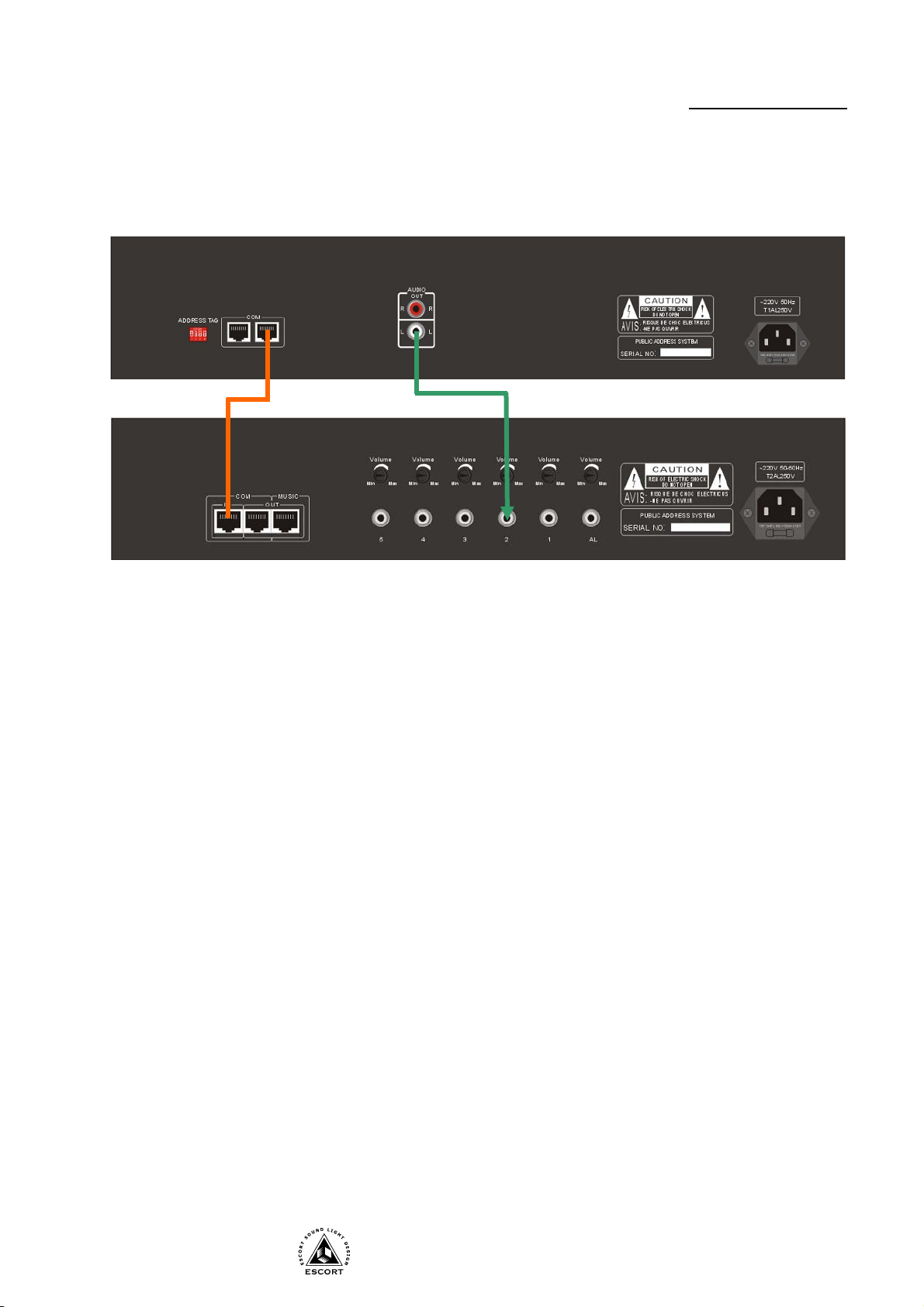

ПРИЛОЖЕНИЕ 1
Типовая схема включения
TW-6250 Процессор
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: [email protected], http://www.escortpro.ru
Page 5
4

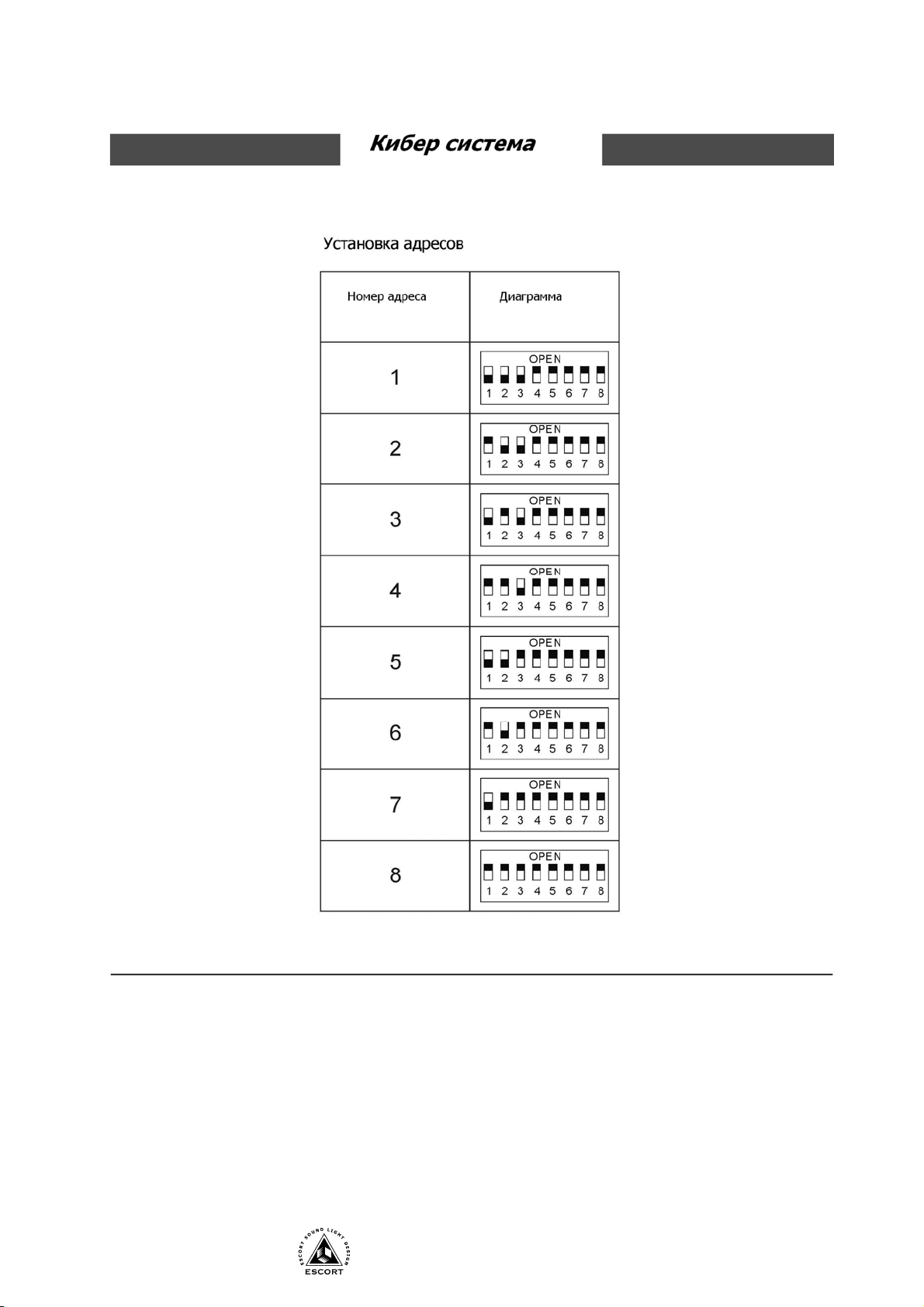

ПРИЛОЖЕНИЕ 2
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: [email protected], http://www.escortpro.ru
