Page 1
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ МАТРИЧНОГО КОММУТАТОРА
T-6233
Фирма – производитель: ООО “ЭСКОРТ”
МОСКВА
2012
Page 2
Безопасность
ВНИМАНИЕ!: Для избежания пожара или короткого замыкания, не подвергайте изделие воздействию
дождя или снегопада, избегайте попадания внутрь жидкости.
Распаковка
Аккуратно распакуйте изделие, не выбрасывайте коробку и другие упаковочные
материалы. Они могут понадобиться, если Вам потребуется транспортировать
устройство или обращаться в службу сервиса.
Перед использованием
Установка и обслуживание в работе изделия не вызовет у Вас затруднений. Для
ознакомления со всеми функциональными возможностями, правильной установки и
подключения устройства внимательно прочитайте настоящее руководство пользователя.
Блок необходимо устанавливать в помещении с перепадом температуры не более –10 - +40 °C,
влажность не более 80%.
Питание блока осуществляется от сети переменного тока (220-240V, 50HZ).
Не рекомендуется устанавливать блок в сильно запыленных, задымленных помещениях.
Нежелательно прямое попадание солнечных лучей.
Не рекомендуется устанавливать блок в помещениях, подверженных вибрациям (вблизи
станций метро, ж.д. полотна, работающих турбин).
В помещениях с сильными перепадами напряжения, данный блок рекомендуется подключать
через блок бесперебойного питания.
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: [email protected], http://www.escortpro.ru
1
Page 3
При подключении к блоку звуковых источников вначале необходимо включать/выключать
усилитель, во избежание повреждения данного блока от электрического импульса.
При чистке блока не забудьте отключить питание.
Не допускайте контакта блока с любой влажной средой.
При чистке или длительном простаивании блока отключите шнур питания от сети переменного
тока.
Важные инструкции
1.
Внимательно прочитайте настоящее руководство пользователя;
2.
Сохраняйте руководство пользователя;
3.
Соблюдайте требования безопасности;
4.
Выполняйте все инструкции настоящего руководства пользователя;
5.
Не устанавливайте изделие около воды;
6.
Протирайте устройство только сухой тряпкой или салфеткой;
7.
Не закрывайте вентиляционные отверстия устройства;
8.
Не устанавливайте изделие около источников тепла, таких как радиаторы, печи и другой аппаратуры,
производящей тепло;
9.
Обязательно заземляйте корпус изделия, если это предусмотрено производителем;
10.
Оберегайте от механического повреждения силовой кабель, а также разъемы и розетки для подключения
устройства к сети питания;
11.
Используйте совместно с изделием только рекомендованные производителем аксессуары и приспособления;
12.
Перемещайте изделие только с использованием механических приспособлений (тележки, кронштейны).
При использовании тележки предпримите меры безопасности от опрокидывания груза.
13.
Отключайте изделие от сети питания, если оно не используется в течении долгого времени;
14.
Для технического обслуживания и ремонта обращайтесь только в сервисные центры представителей
производителя. Сервисное обслуживание требуется в случае неисправности, механического повреждения изделия
или силового кабеля, попадания внутрь жидкости или посторонних металических предметов.
Информация по утилизации отслужившего свой срок оборудования и аккумуляторов.
Только для Европейского союза (и Европейской экономической зоны).
Данный символ обозначает, что в соответствии с Директивой WEEE (Waste Electrical and Electronic
Equipment, или Утилизация электрического и электронного оборудования) (2002/96/EC) и законо-
дательством Вашего государства настоящий продукт не разрешается утилизировать вместе с
бытовыми отходами. Данный продукт следует передать в предназначенный для этого пункт сбора,
работающий, например, по принципу обмена, т.е. когда при сдаче использованного продукта Вы
приобретаете новый аналогичный продукт, или в авторизованный пункт сбора для переработки
электрического и электронного оборудования (EEE). Ненадлежащая утилизация отходов данного
типа может негативно повлиять на экологическую обстановку и здоровье людей.
Информация о содержании свинца
Символ Pb означает что в батареии содержится свинец.
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: [email protected], http://www.escortpro.ru
2
Page 4
Назначение
1 2 3 4
Матричный коммутатор Т-6233 (далее – блок) входит в состав системы оповещения “ITC-ESCORT” и
используется для построения систем автоматического аварийного оповещения и музыкальной
трансляции на базе дополнительного оборудования.
Данный блок предназначен для коммутации 4-х звуковых каналов к 8-ми линиям громкоговорителей.
Для этой цели используются 4 усилителя.
Три усилителя (входы -A,B,C) – музыкальные.
Четвертый (вход -D) – как музыкальный, так и информационно-аварийный.
Мощность каждого усилителя не должна превышать 1000Вт. К выходу данного блока может быть
подключено до 8-ми линий громкоговорителей, мощность каждой из которых не должна превышать
1000Вт.
Данный блок может работать в 2-х режимах (название режимов условно): музыкальный и
аварийный.
1) В музыкальном режиме к входам А, В, С, D подключаются 4 усилителя. Выходы каждого из
усилителей коммутируются с нужной линии громкоговорителей при помощи джойстика на
передней панели блока.
2) В аварийном режиме, в зависимости от номера управляющего сухого контакта, поступающего на
аварийный вход блока усилитель (D) подключается к линии, соответствующей этому номеру. При
этом подключенный ранее к этой линии музыкальный усилитель отключается. В этом режиме
используется три музыкальных канала.
Использование данного блока, позволяет реализовать т.н. “вариант не отключаемой музыкальной
трансляции”. В этом варианте например, объявление с микрофонной консоли в одни зоны, не
прерывает музыкальной трансляции в других зонах.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

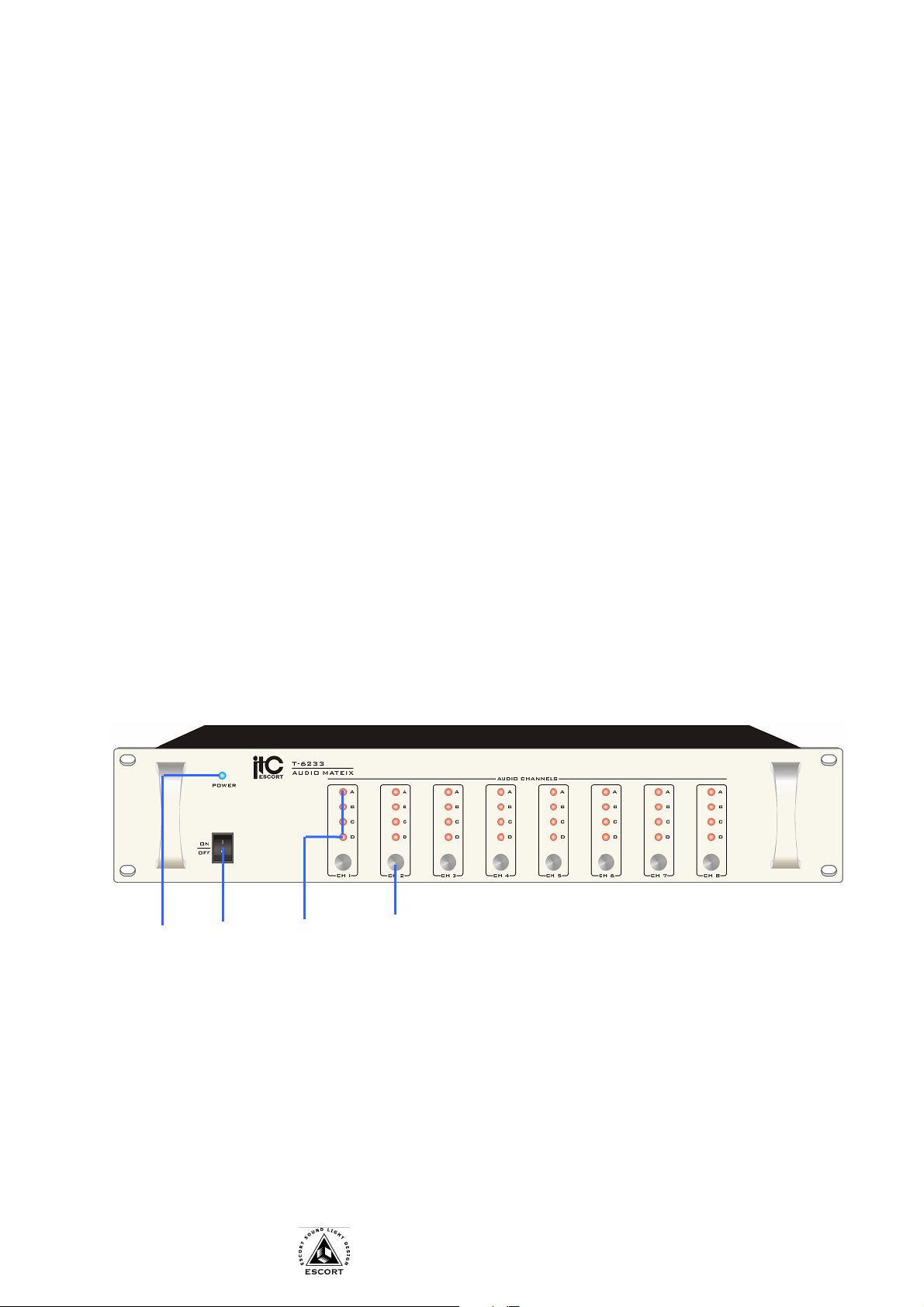

Передняя панель
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. ИНДИКАТОР ВХОДА/ВЫХОД – Матрица положения входа относительно выхода.
4. МАНИПУЛЯТОР EDIT/PUSH – Орган управления для ручной настройки.
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: [email protected], http://www.escortpro.ru
3
Page 5

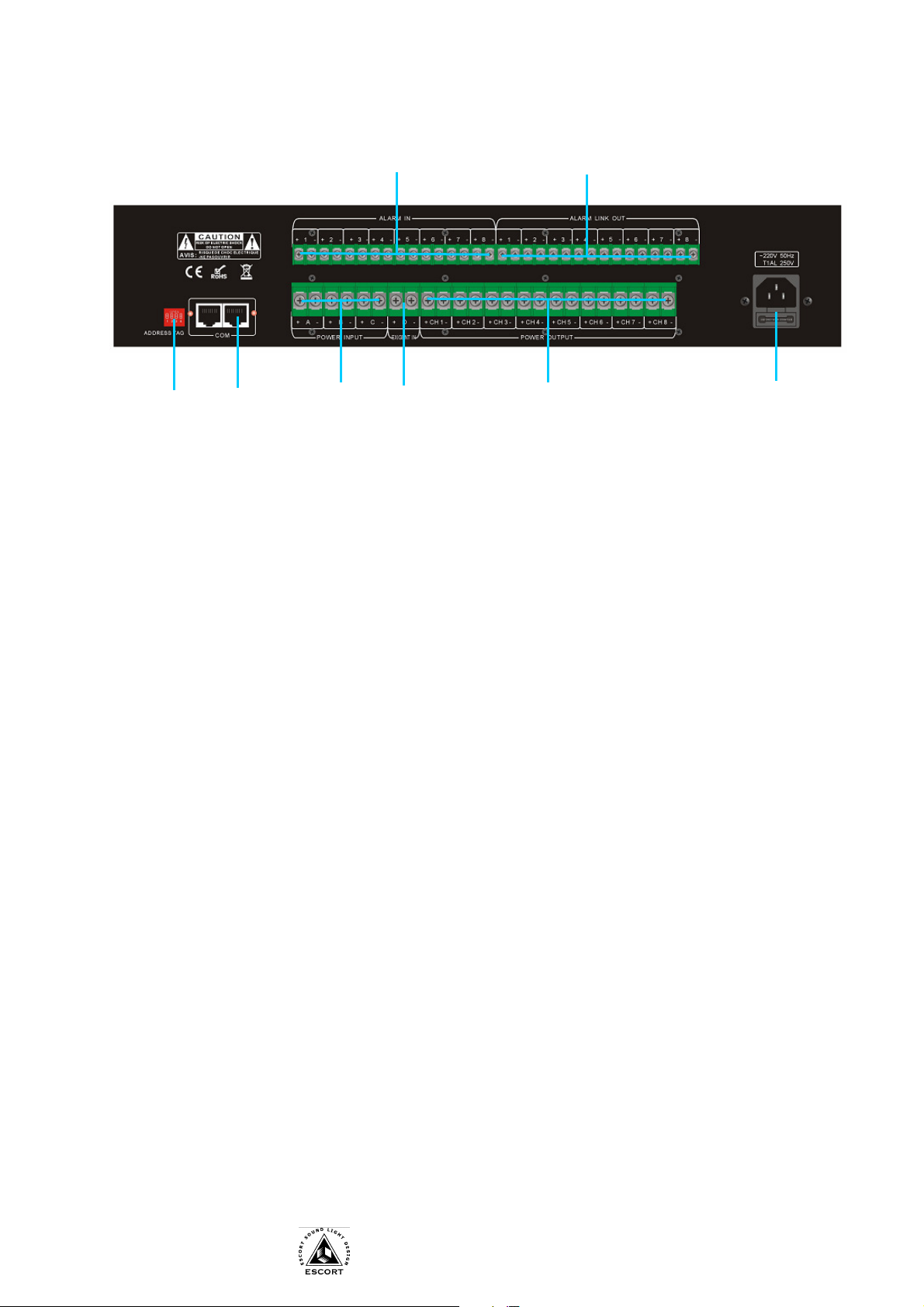

Задняя панель
6
8
7
1
2 4
3
5
1. DIP-ПЕРЕКЛЮЧАТЕЛЬ – Используется для установки кода адреса устройства.
2. СЕТЕВОЙ ПОРТ COM - Используется для взаимодействия адресных устройств в сети.
3. КЛЕММЫ POWER INPUT A, B, C - Входы 100 В от усилителей вещания.
4. КЛЕММЫ EXIGENT IN D - Входы 100 В от аварийного усилителя.
5. КЛЕММЫ POWER OUTPUT (CH1-CH8) – Разъемы для подключения 8 линий 70/100В.
6. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
7. РАЗЪЕМ ALARM LINK OUT - Выход управляющего сигнала «сухой контакт» на последующие
блоки.
8. РАЗЪЕМ ALARM IN – Вход управляющего сигнала «сухой контакт».
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.8 блока (вход напряжения питания 220В).
3. К клеммам поз.5 подключите линии громкоговорителей.
4. К клеммам поз.5 подключите 100В выходы музыкальных усилителей (“COM” усилителя
соедините с клеммой “-“, “100В” усилителя с клеммой “+”).
5. К клеммам поз.4 подключите 100В выход аварийного усилителя (“COM” усилителя соедините с
клеммой “-“, “100В” усилителя с клеммой “+”).
6. К клеммам поз.8 управляющие сигналы (сух контакт) или управляющие выходы других блоков
системы.
7. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
8. Включите питание сетевым выключателем поз.2. При этом должен загореться светодиод поз.
1 на передней панели.
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: [email protected], http://www.escortpro.ru
4
Page 6
Усилитель
Управляющий сигнал
Технические характеристики
Напряжение питания 220 (+10% -15%) В АС, 50 Гц
Потребляемая мощность 15 Вт
Количество зон 8
Количество каналов 4
Ток нагрузки (на 1 зону) До 10 А
Параметры реле
-напряжение коммутации
- коммутируемый ток
250В АС
10А
Температура функционирования +10°C +35°C
Относительная влажность Не более 90 %
Габаритные размеры
484*350*88 мм
Высота в Unit (1 Unit = 44 mm)
Вес, 5 кГ

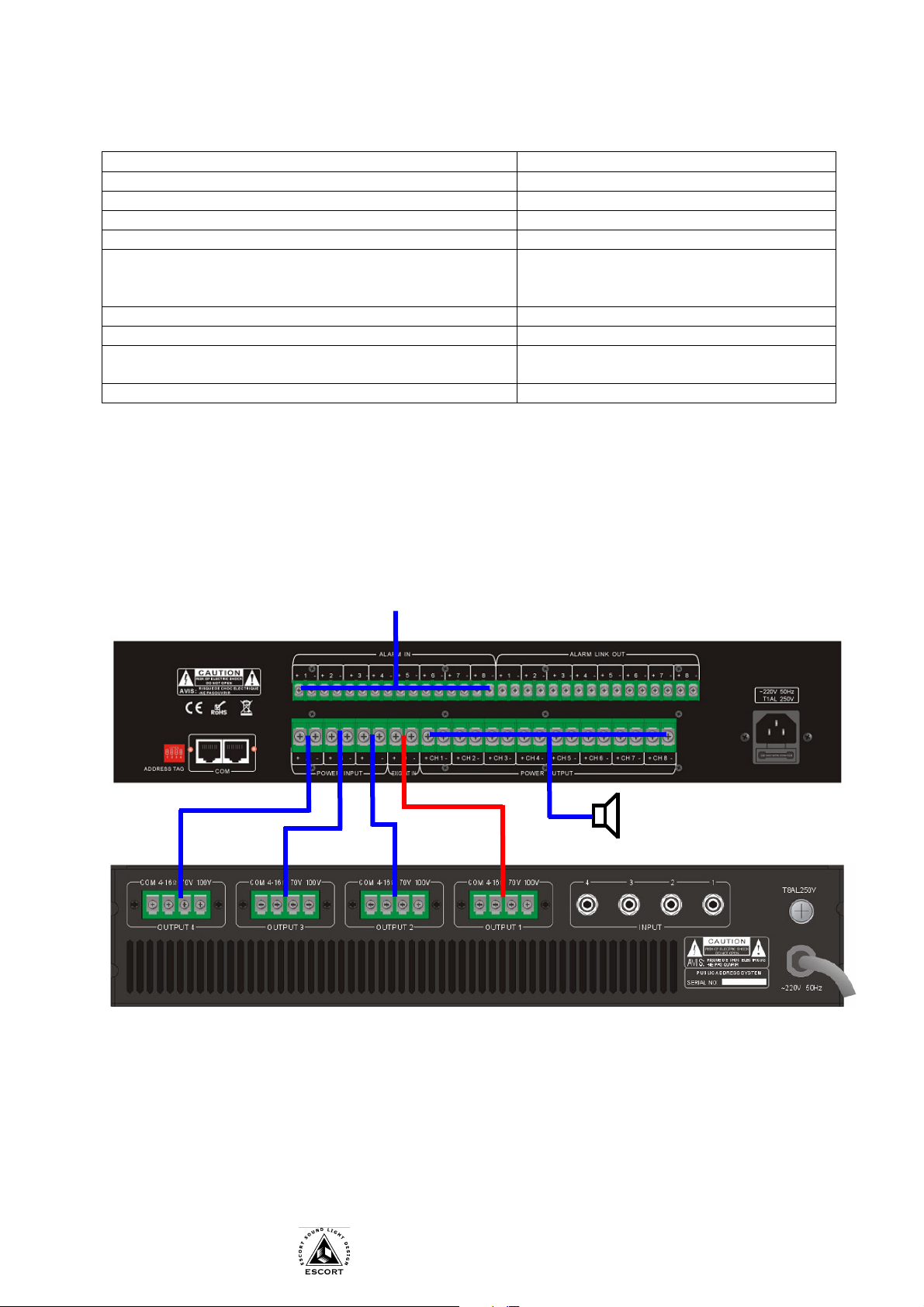

Типовая схема включения
2
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: [email protected], http://www.escortpro.ru
5
