РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ НАСТОЛЬНЫХ МИКРОФОНОВ
T-521
Фирма – производитель: ООО “ЭСКОРТ”
МОСКВА
2012
Page 2
Безопасность
ВНИМАНИЕ!: Для избежания пожара или короткого замыкания, не подвергайте изделие воздействию
дождя или снегопада, избегайте попадания внутрь жидкости.
Распаковка
Аккуратно распакуйте изделие, не выбрасывайте коробку и другие упаковочные
материалы. Они могут понадобиться, если Вам потребуется транспортировать
устройство или обращаться в службу сервиса.
Перед использованием
Установка и обслуживание в работе изделия не вызовет у Вас затруднений. Для
ознакомления со всеми функциональными возможностями, правильной установки и
подключения устройства внимательно прочитайте настоящее руководство пользователя.
Блок необходимо устанавливать в помещении с перепадом температуры не более –10 - +40 °C,
влажность не более 80%.
Питание блока осуществляется от сети переменного тока (220-240V, 50HZ).
Не рекомендуется устанавливать блок в сильно запыленных, задымленных помещениях.
Нежелательно прямое попадание солнечных лучей.
Не рекомендуется устанавливать блок в помещениях, подверженных вибрациям (вблизи
станций метро, ж.д. полотна, работающих турбин).
В помещениях с сильными перепадами напряжения, данный блок рекомендуется подключать
через блок бесперебойного питания.
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: [email protected], http://www.escortpro.ru
1
Page 3
При подключении к блоку звуковых источников вначале необходимо включать/выключать
усилитель, во избежание повреждения данного блока от электрического импульса.
При чистке блока не забудьте отключить питание.
Не допускайте контакта блока с любой влажной средой.
При чистке или длительном простаивании блока отключите шнур питания от сети переменного
тока.
Важные инструкции
1.
Внимательно прочитайте настоящее руководство пользователя;
2.
Сохраняйте руководство пользователя;
3.
Соблюдайте требования безопасности;
4.
Выполняйте все инструкции настоящего руководства пользователя;
5.
Не устанавливайте изделие около воды;
6.
Протирайте устройство только сухой тряпкой или салфеткой;
7.
Не закрывайте вентиляционные отверстия устройства;
8.
Не устанавливайте изделие около источников тепла, таких как радиаторы, печи и другой аппаратуры,
производящей тепло;
9.
Обязательно заземляйте корпус изделия, если это предусмотрено производителем;
10.
Оберегайте от механического повреждения силовой кабель, а также разъемы и розетки для подключения
устройства к сети питания;
11.
Используйте совместно с изделием только рекомендованные производителем аксессуары и приспособления;
12.
Перемещайте изделие только с использованием механических приспособлений (тележки, кронштейны).
При использовании тележки предпримите меры безопасности от опрокидывания груза.
13.
Отключайте изделие от сети питания, если оно не используется в течении долгого времени;
14.
Для технического обслуживания и ремонта обращайтесь только в сервисные центры представителей
производителя. Сервисное обслуживание требуется в случае неисправности, механического повреждения изделия
или силового кабеля, попадания внутрь жидкости или посторонних металических предметов.
Информация по утилизации отслужившего свой срок оборудования и аккумуляторов.
Только для Европейского союза (и Европейской экономической зоны).
Данный символ обозначает, что в соответствии с Директивой WEEE (Waste Electrical and Electronic
Equipment, или Утилизация электрического и электронного оборудования) (2002/96/EC) и законо-
дательством Вашего государства настоящий продукт не разрешается утилизировать вместе с
бытовыми отходами. Данный продукт следует передать в предназначенный для этого пункт сбора,
работающий, например, по принципу обмена, т.е. когда при сдаче использованного продукта Вы
приобретаете новый аналогичный продукт, или в авторизованный пункт сбора для переработки
электрического и электронного оборудования (EEE). Ненадлежащая утилизация отходов данного
типа может негативно повлиять на экологическую обстановку и здоровье людей.
Информация о содержании свинца
Символ Pb означает что в батареии содержится свинец.
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: [email protected], http://www.escortpro.ru
2
Page 4

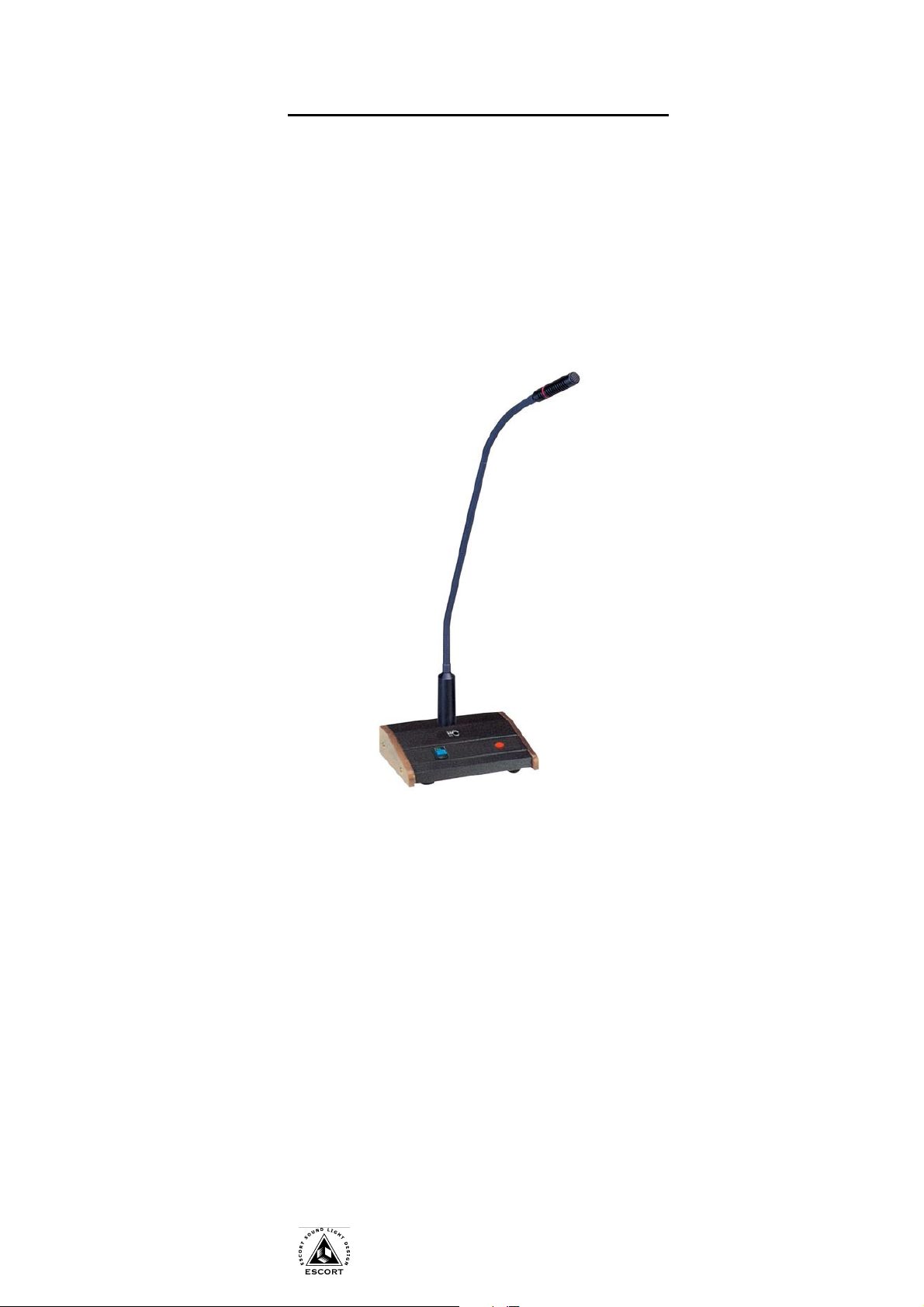

Настольный микрофон Т-521
Назначение
Настольный микрофон Т-521 входит в состав системы оповещения “ITC-ESCORT” и используется для
построения систем аварийного оповещения на базе дополнительного оборудования. Микрофон
предназначен для подачи речевых объявлений. При включении микрофона звучит сигнал
привлечения внимания. Уровни микрофонного сигнала и сигнала привлечения внимания
регулируются при помощи регуляторов на задней панели. На передней панели имеются световые
индикаторы, отражающие работоспособность микрофона контроль питания. Данный микрофон
комплектуется микрофонным шнуром и адаптером постоянного напряжения 12В,(а также
дополнительной кроной) от которого осуществляется питание микрофона.
Конструктивно блок выполнен в виде подставки настольного исполнения и микрофона на
гибкойшее, снабженного XLR-разъемом и соединяющегося с этой подставкой. Микрофон на гибкой
шееснабжен светящимся кольцом и ветрозащитным чехлом.
Основные органы управления и коммутации T-521
Передняя панель T-521
1. РАЗЪЕМ XLRF – Разъем для подключения микрофона на гибкой шее.
2. ИНДИКАТОР MIC – Индикатор включения микрофона.
3. ИНДИКАТОР POWER – Индикатор включения питания.
4. КНОПКА ON/OFF – Кнопка включения/выключения микрофона.
Задняя панель T-521
1. КНОПКА ON/OFF – Включение/выключение питания.
2. РАЗЪЕМ AC 12V – Разъем для подключения шнура адаптера.
3. РЕГУЛЯТОР VOL MIC – Регулятор уровня микрофонного сигнала (под отвертку).
4. РЕГУЛЯТОР VOL CHIME – Регулятор уровня сигнала привлечения внимания (под отвертку).
5. РАЗЪЕМ XLRF – Разъем для подключения микрофонного шнура.
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: [email protected], http://www.escortpro.ru
3
Page 5
Порядок подключения и функционирование T-521
1. Подключите адаптер питания или вставьте крону. Для установки кроны снимите
крышку,находящуюся в нижней части подставки (+кроны соединяется с + выводом, -кроны
соединяетсяс - выводом).ВНИМАНИЕ: Не используйте одновременно крону и адаптер.
2. Вставьте микрофон на гибкой шее в подставку передней панели.
3. Подключите аудио кабель к разъему микрофонной подставки.
4. Подключите аудио кабель к микрофонному входу усилителя (микшера).
5. Включите питание кнопкой в положение ON.
6. Отрегулируйте уровни микрофонного сигнала и сигнала привлечения внимания регуляторами
Технические характеристики
Частотный диапазон 50 Гц - 13.5 кГц
Импеданс 600 Ом
Частотный диапазон 50-12кГц
Импеданс 600Ом
Чувствительность -62дБ
Питание +9 В, 1 батарея
Размеры 400х190х124 мм
Вес, 1.4 кг

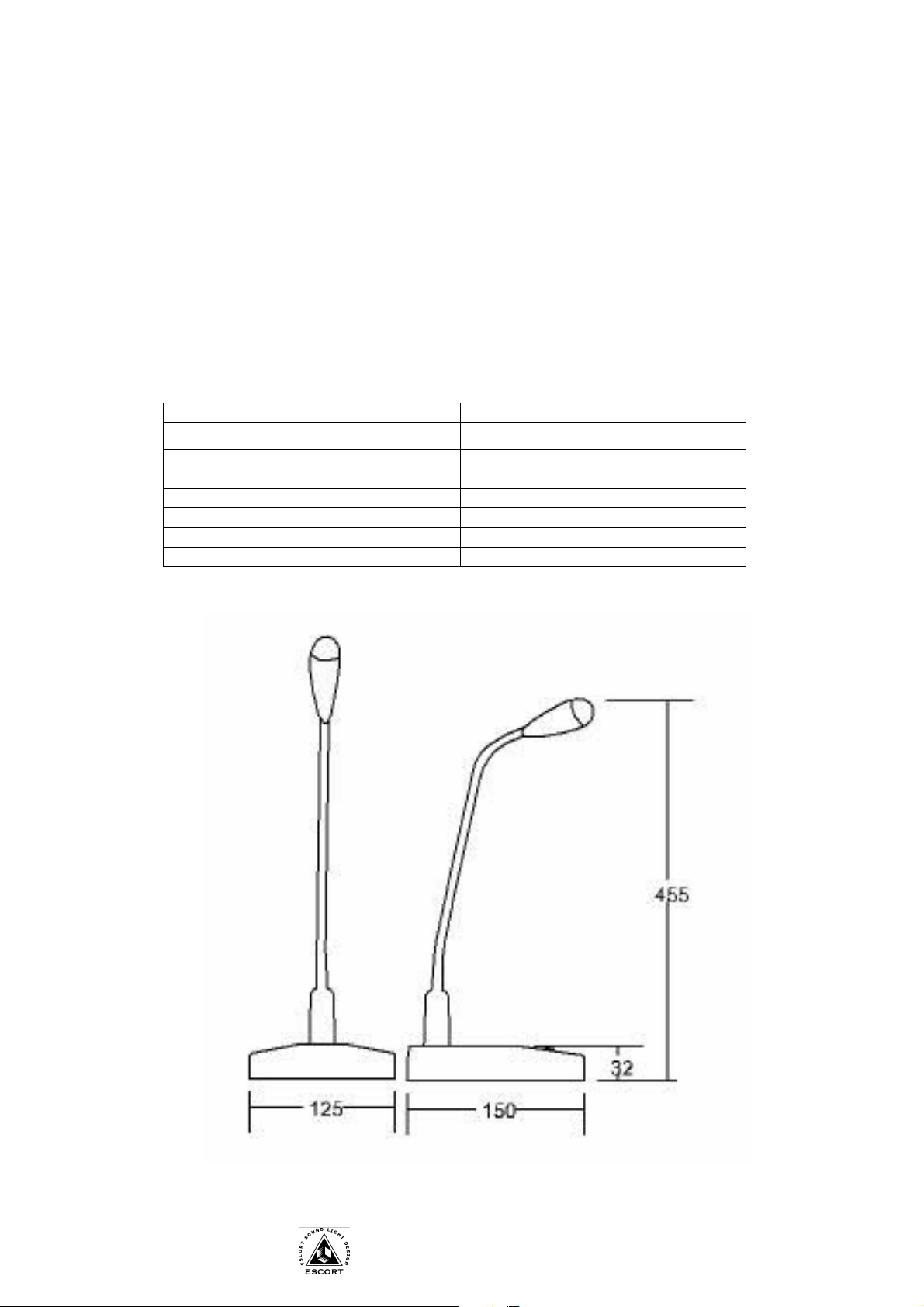

Установочные размеры
