Руководство пользователя ESCONT CORNER
1
удержать кнопку не менее 7секунд.
В ответ иммобилайзер подаст
о
дин длинный
звуковой и один
световой сигнал, предлагая
набрать первое число секретного кода.
Количество нажатий кнопки соответствует набранной цифре (1…9,
10 нажатий – для цифры 0).
Наберите первое число двухзначного кода. Для этого нажмите и
отпустите кнопку соответствующее количество раз, при этом каждое
нажатие сопровождается звуковым и световым сигналом.
Длительность нажатия и отпускания кнопки при наборе числа не
должна превышать 1,5 секунд.
После набора первой цифры дождитесь окончания паузы,
(“разделитель” ввода 2 цифры) - иммобилайзер подаст один короткий
звуковой и один световой сигнал, предлагая набрать второе число
кода.
Аналогично наберите второе число кода, после небольшой паузы
индикатор сериями вспышек воспроизведет набранный код, после
чего погаснет, иммобилайзер подаст
д
ва длинных
звуковых и два
световых сигнала и вернется в режим СНЯТО С ОХРАНЫ запомнив в
памяти набранный код.
Если при входе в программирование не нажимать на кнопку более 2
секунд или при наборе кода допустить ошибку в длительностях, то
иммобилайзер подаст
т
ри коротких
звуковых и три световых сигнала и
вернется в режим СНЯТО С ОХРАНЫ без запоминания изменений.
Если необходимо запрограммировать код состоящий из одного
числа, то после набора первой цифры и окончания паузы
(“разделитель” ввода 2 цифры) - вторую цифру вводить не нужно. Через
паузу, примерно 4 секунды, индикатор сериями вспышек
воспроизведет набранный код, состоящий из одной цифры.
РЕЖИМ СНЯТО С ОХРАНЫ
После включения зажигания необходимо набрать секретный код,

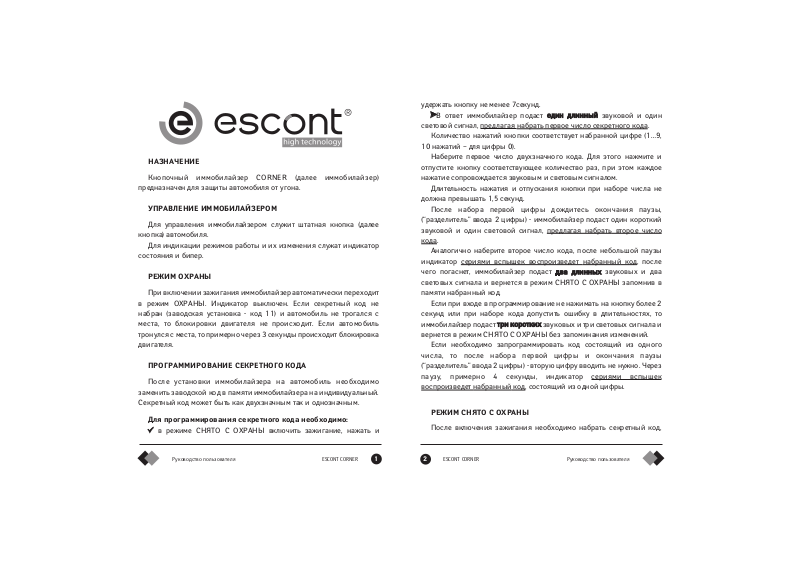

НАЗНАЧЕНИЕ
Кнопочный иммобилайзер CORNER (далее иммобилайзер)
предназначен для защиты автомобиля от угона.
УПРАВЛЕНИЕ ИММОБИЛАЙЗЕРОМ
Для управления иммобилайзером служит штатная кнопка (далее
кнопка) автомобиля.
Для индикации режимов работы и их изменения служат индикатор
состояния и бипер.
РЕЖИМ ОХРАНЫ
При включении зажигания иммобилайзер автоматически переходит
в режим ОХРАНЫ. Индикатор выключен. Если секретный код не
набран (заводская установка - код 11) и автомобиль не трогался с
места, то блокировки двигателя не происходит. Если автомобиль
тронулся с места, то примерно через 3 секунды происходит блокировка
двигателя.
ПРОГРАММИРОВАНИЕ СЕКРЕТНОГО КОДА
После установки иммобилайзера на автомобиль необходимо
заменить заводской код в памяти иммобилайзера на индивидуальный.
Секретный код может быть как двухзначным так и однозначным.
Для программирования секретного кода необходимо:
в режиме СНЯТО С ОХРАНЫ включить зажигание, нажать и
2
ESCONT CORNER Руководство пользователя
Page 2
например, код - 72. Для этого нажмите и отпустите кнопку семь раз, при
этом каждое нажатие НЕ СОПРОВОЖДАЕТСЯ звуковым и световым
сигналом. Длительность нажатия и отпускания кнопки не более 1,5
секунд.
Далее выдержав паузу (от 2 до 4 секунд) аналогично введите второе
число кода - два раза нажмите и отпустите кнопку.
При корректных действиях, совпадении введенного кода с кодом в
д
памяти, иммобилайзер подаст
ва коротких
звуковых и два световых
сигнала и перейдет в режим СНЯТО С ОХРАНЫ.
Если на любой стадии ввода кода не нажимать кнопку более 2
секунд или неправильно ввести код, то иммобилайзер останется в
режиме ОХРАНЫ, увеличив число попыток на 1.
Максимальное количество попыток ввода секретного кода - 5. После
этого иммобилайзер не воспринимает никакой код, в том числе и
правильный до обнуления счетчика попыток.
Чтобы обнулить счетчик попыток необходимо 5 раз включить
зажигание более чем на 5 секунд и не нажимать при этом на кнопку.
В режиме СНЯТО С ОХРАНЫ блокировки выключены, индикатор не
горит.
PEЖИМ VALET
Режим VALET используется на станции технического обслуживания,
в данном режиме противоугонные функции иммобилайзера
отключены.
Для входа/выхода в режим VALET повторно используется тот же
секретный код, что и для снятия с охраны.
Для входа в режим VALET необходимо перевести иммобилайзер в
режим СНЯТО С ОХРАНЫ, далее правильно набрать секретный код,
при этом иммобилайзер подаст
п
звуковых и пять
ять коротких
световых сигналов и перейдет в режим VALET.
При последующих включениях зажигания иммобилайзер будет
оставаться в режиме VALET.
В режиме VALET индикатор не горит. Если включить зажигание с
одновременно нажатой кнопкой управления, то иммобилайзер подаст
п
ять коротких
звуковых и пять световых сигналов.
Для выхода из режима VALET необходимо правильно набрать
д
секретный код, при этом иммобилайзер подаст
ва коротких
звуковых
и два световых сигнала и перейдет в режим СНЯТО С ОХРАНЫ.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Иммобилайзер CORNER PLUS, разработанный фирмой AVANTECH,
обеспечивается гарантией перед пользователем фирмой,
установившей систему на автомобиль.

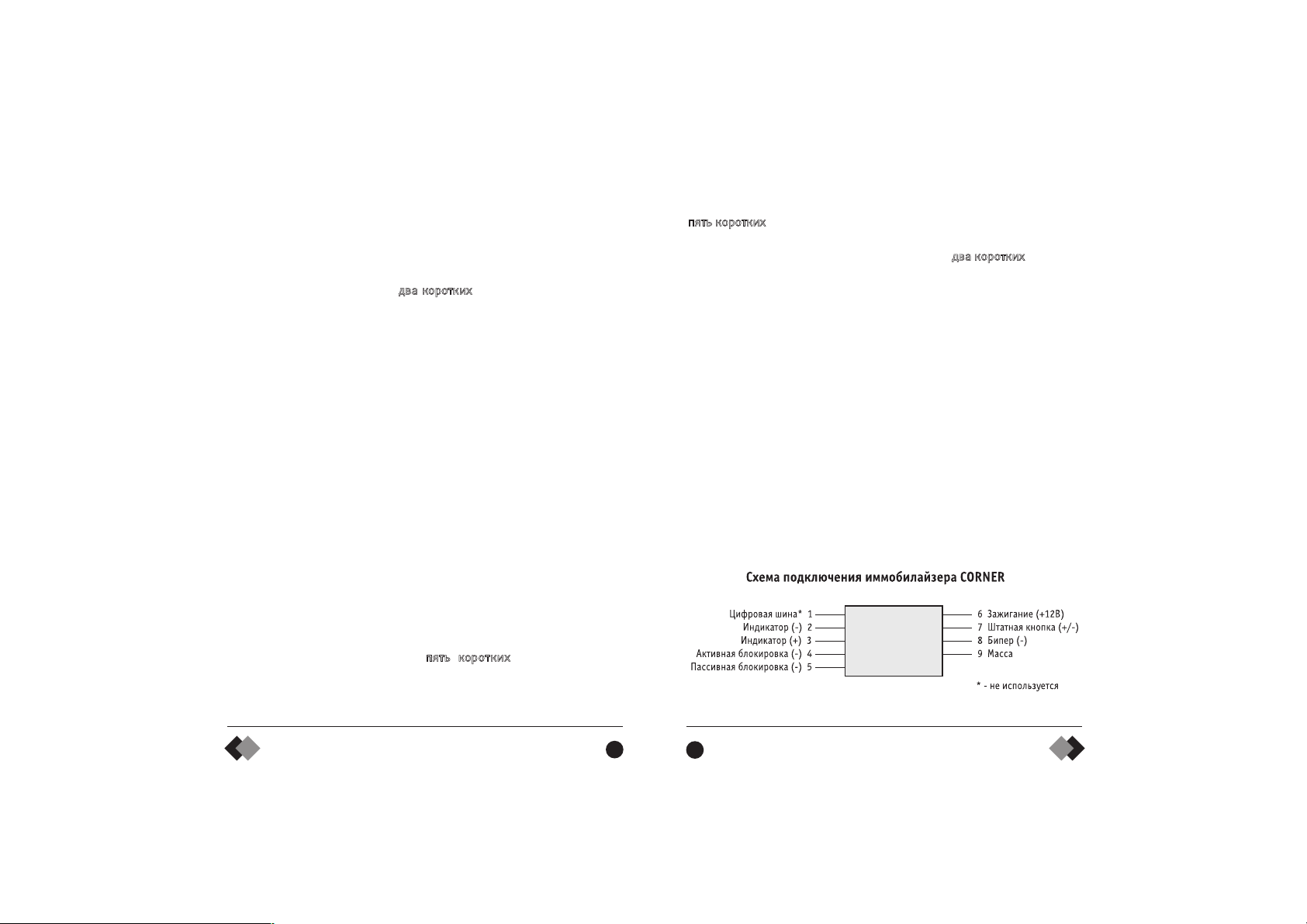

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания (вход зажигания) ... .... . ... . .... .... .... . ... . 9 -15 В
Ток потребления в состоянии покоя ... .... .... . .... .... .... . . не более 5 мА
Максимальный ток нагрузки, коммутируемый по выходам
активной блокировки ... . .... .... .... . ... ... .... .... .... . ... ... ... ... ... ... . 1А
пассивной блокировки .... .... . ... ... .... .... .... . ... ... ... ... ... .... . .... . 1А
Рабочий диапазон температур .... .... . ... ... ... ... .... .... .. -40 ОС - +85 ОС
Габаритные размеры ... ... ... ... .... .... .... . ... ... ... ... ... ... 30 х 15 х 9 мм
