Escalade sports G03608 User Manual

Download

Page 1

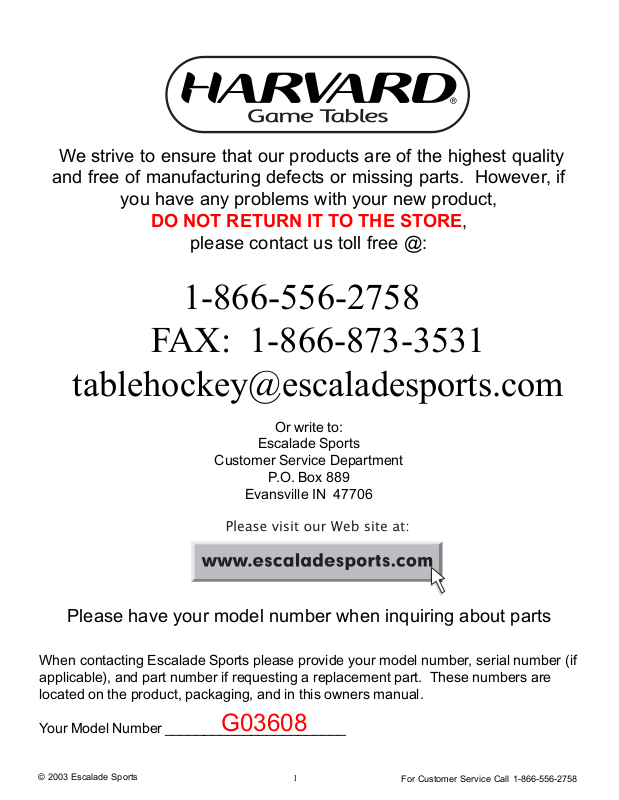

We strive to ensure that our products are of the highest quality

and free of manufacturing defects or missing parts. However, if

you have any problems with your new product,

DO NOT RETURN IT TO THE STORE,

please contact us toll free @:

1-866-556-2758

FAX: 1-866-873-3531

[email protected]

Or write to:

Escalade Sports

Customer Service Department

P.O. Box 889

Evansville IN 47706

Please have your model number when inquiring about parts

When contacting Escalade Sports please provide your model number, serial number (if applicable), and part number if requesting a replacement part. These numbers are located on the product, packaging, and in this owners manual.

Your Model Number _______________________

G03608

For Customer Service Call 1-866-556-2758

Page 2

IMPORTANT! READ THIS MANUAL ALL THE WAY THROUGH BEFORE BEGINNING TO PUT YOUR GAME TABLE TOGETHER! THEN READ EACH STEP BEFORE STARTING THAT STEP.

TWO ADULTS ARE REQUIRED TO ASSEMBLE

THIS GAME TABLE

Tools Required:

Wrench H6 Included with the Accessory Kit Philips Screwdriver Furniture Polish and Cloth

An electric screwdriver is helpful in assembly. However, please set at low torque and use extreme caution with an electric screwdriver because you could overtighten the hardware and strip the screws.

Assembly Tips

Make sure you understand the following tips before you begin to assemble your soccer table.

1. When installing parts that have more than one bolt, start ALL the bolts in that part by

hand before tightening anything.

2. Some drawings or images in this manual may not look exactly like your product. Please read and understand the text before starting each assembly step.

READ AND FOLLOW ALL ASSEMBLY, OPERATION, AND

SAFETY INSTRUCTIONS CAREFULLY. AT LEAST TWO

ADULTS ARE NEEDED TO PUT THIS GAME TABLE

TOGETHER.

For Customer Service Call 1-866-556-2758

Page 3

For Customer Service Call 1-866-556-2758

Page 4

1. Find a clean, level place to begin the assembly of your hockey table. We recommend building the table on the box top to protect the parts during assembly. Place the main cabinet P1 on the ground with the playing surface facing down.

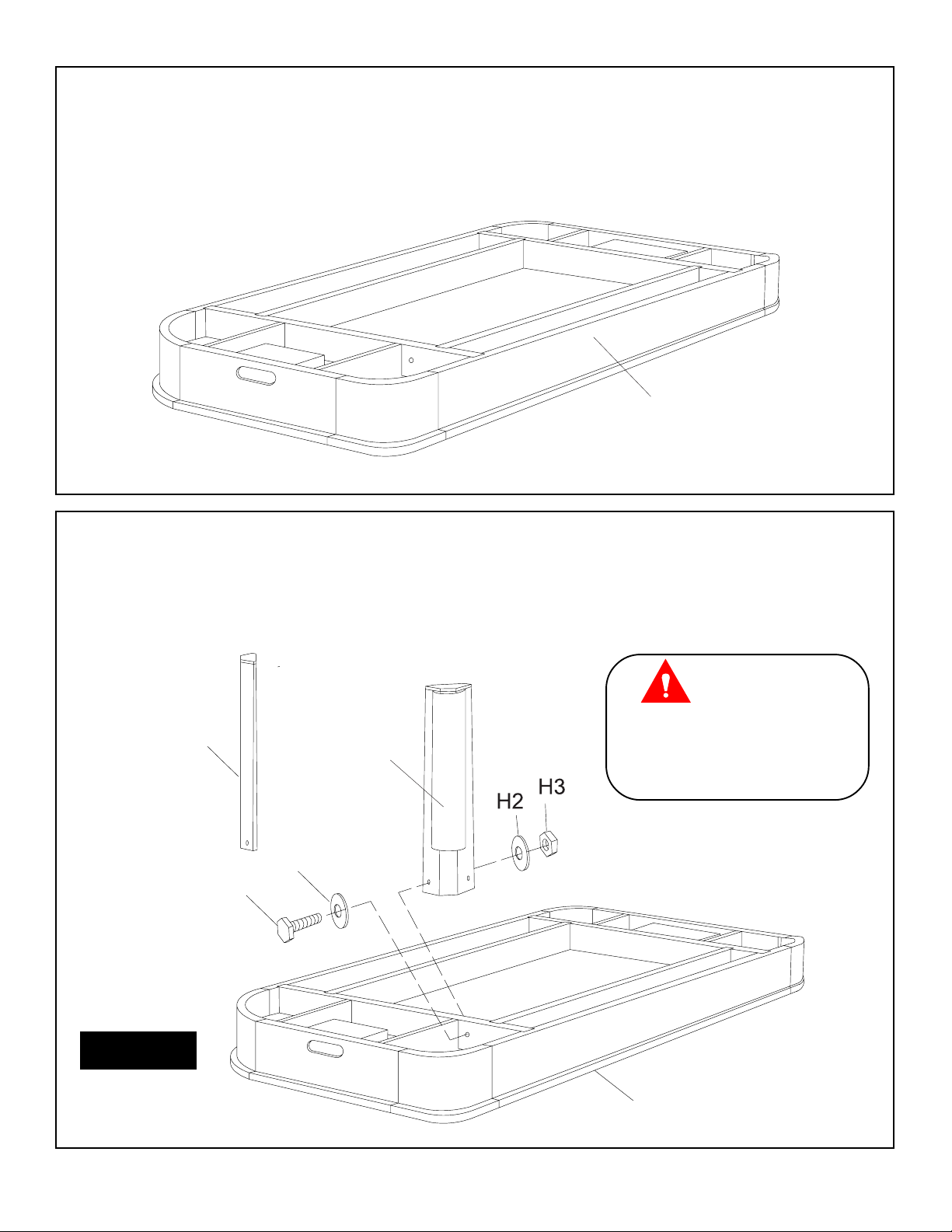

2. Using the Wrench provided H6, attach the legs P2 and P2A to the main cabinet P1 using bolts H1, washers H2, and nuts H3 as shown in FIGURE

1. Leave hardware HANDTIGHT at this point. Repeat this step for all four legs.

CAUTION:

DO NOT TIGHTEN LEG

HARDWARE AT THIS

TIME.

Figure 1

For Customer Service Call 1-866-556-2758

Page 5

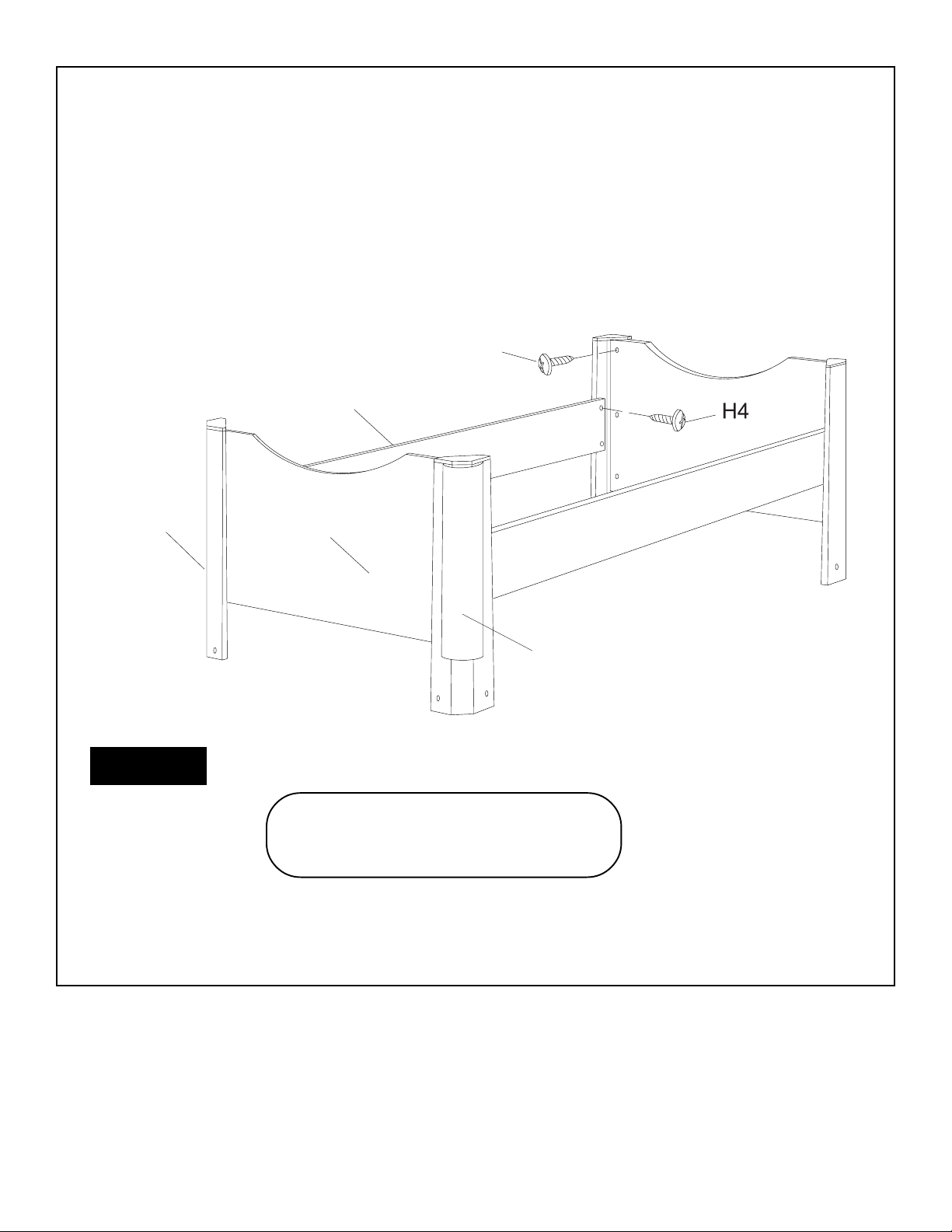

3. Attach the end panels P3 to the inside of the legs using screws H4 as shown in FIGURE 2. Make sure to center the panel and have it towards the bottom of the leg as shown.

4. Attach the spreaders P4 to the leg assemblies using screws H4 as shown in FIGURE 2. Make sure to center the panel verticallyon the legs as shown.

Figure 2

5. Tighten all hardware at this time.

MAIN CABINET NOT SHOWN

FOR CLARITY.

For Customer Service Call 1-866-556-2758

Page 6

THIS STEP REQUIRES TWO OR MORE ADULTS.

VERY CAREFULLY TURN THE TABLE OVER AND SET IT ON ITS LEGS. BE CAREFUL, THE TABLE IS VERY HEAVY.

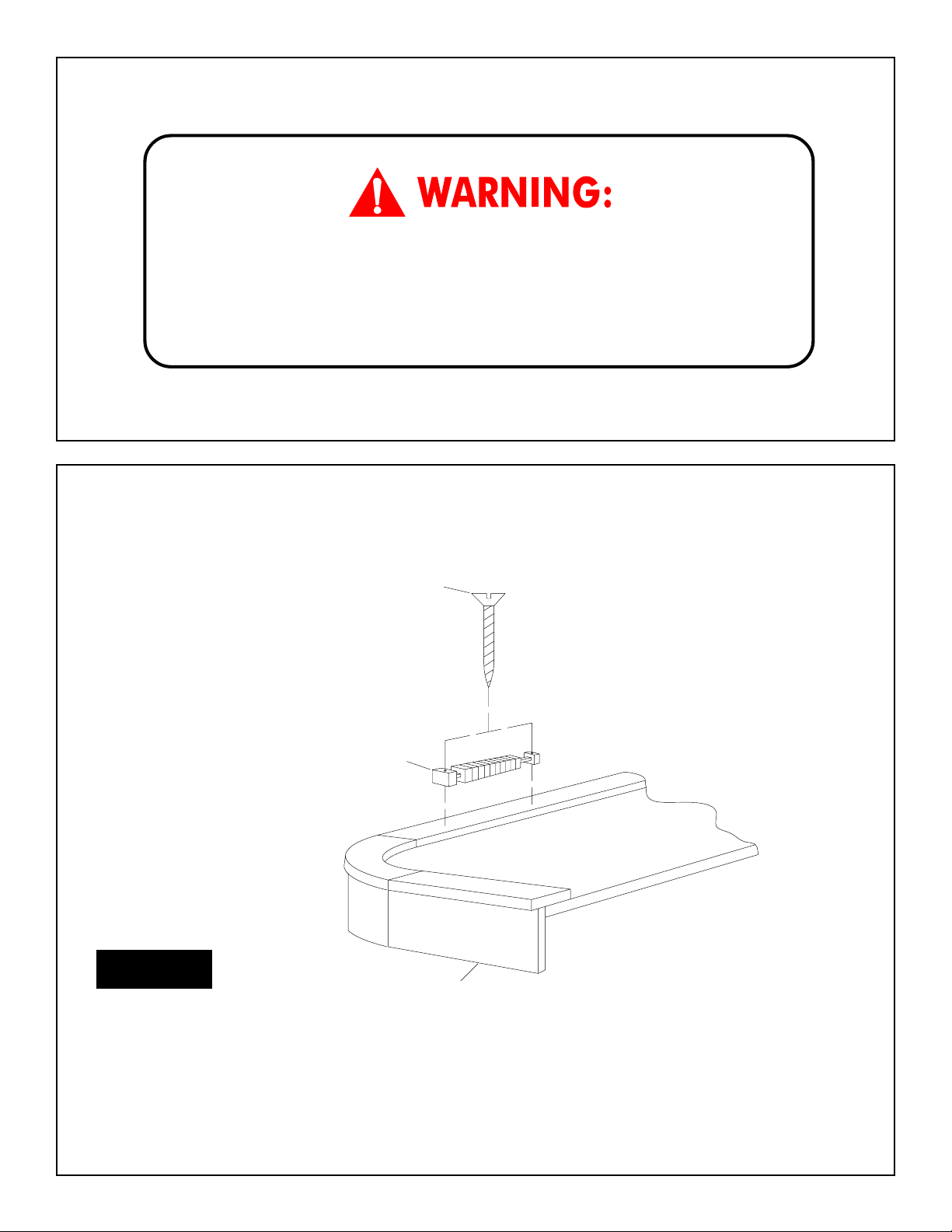

6. After you have turned to the table over to its upright position attach the

slide scorers P5 using screws H5 as shown in FIGURE 3.

Figure 3

7. After you have attached the scorers, set the table where you want it in your Game Room. Plug the cord into a suitable 120v household outlet and turn the motor on by turning the switch that is built into the cord.

For Customer Service Call 1-866-556-2758

Page 7

Congratulations! You have now assembled your hockey table. Please note the Care and Use instructions below to insure many years of trouble free use of your game table.

CARE AND USE OF YOUR TABLE

1. Apply spray furniture polish to a clean cloth and wipe down the playfield to make the pucks slide faster on the table.

2. You may use spray furniture polish to clean all exterior surfaces of your game table.

3. Use only a suitable 120v AC household outlet.

4. This product is intended for INDOOR use only.

5. DO NOT operate the motor if the cord is damaged in any way.

6. DO NOT sit, climb or lean on the table.

7. DO NOT drag the table when moving it. This will damage the legs

TABLE HOCKEY RULES

The Object of the Game

To score a predetermined number of points or to score the most points in given amount of time.

To Play

Flip a coin to determine who will begin play. Play begins when the puck is placed on the playing surface. Players must hit the puck with the striker and attempt to shoot it into their opponent’s goal. One point is awarded when a puck is shot into the opponent’s goal.

Sometimes pucks can fly of the table. If this occurs players may take turns placing the puck back on the table.

For Customer Service Call 1-866-556-2758

Page 8

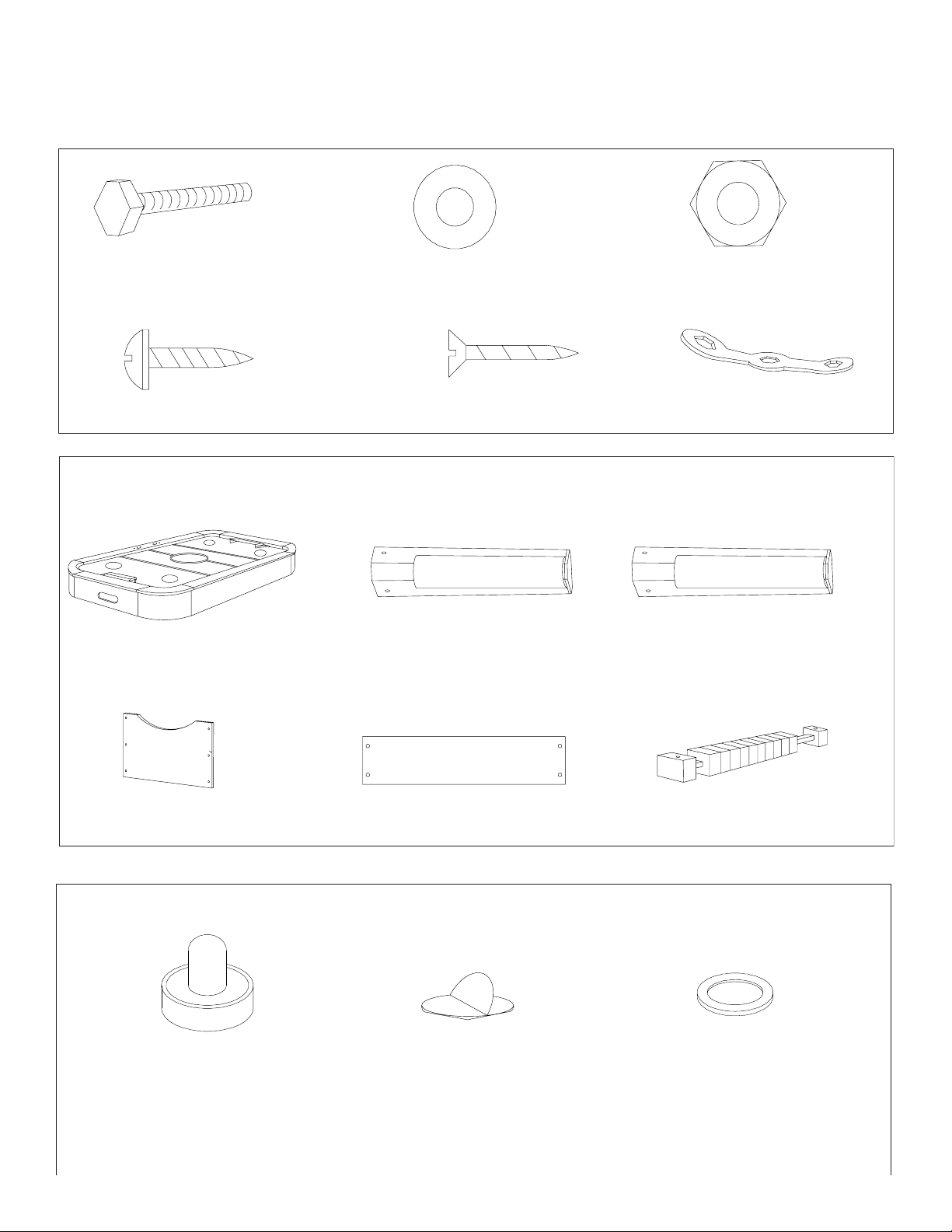

PRODUCT PARTS LIST

G03608

Part # Description Qty Part # Description Qty H1 3/8 X 2 Leg Bolt 8

H2 3/8 Flat Washer 16 H3 3/8 Hex Nut 8 H4 3/4 Round Head Screw 20 H5 1” Flat Head Screw 4 H6 Wrench 1 P1 Main Cabinet 1 P2 Right Leg 2 P2A Left Leg 2 P3 Leg Panel 2 P4 Spreader 2

PLEASE RETAIN THIS MANUAL FOR FUTURE REFERENCE.

STORE THE MANUAL IN THE MANUAL STORAGE BAG LOCATED

UNDER YOUR TABLE.

P5 Slide Scorer 2 A1 Striker 4 A2 Felt Pad 4 A3 Pucks 4 C1 Blower Motor 1 C2 Blower Motor Grill 1 C3 Junction Box with Cord 1 C4 Red Goal 2 C5 Puck Catcher 2 C6 Hardware Kit 1 C7 Owners Manual 1

Rev 01

For Customer Service Call 1-866-556-2758

Page 9

90 DAY LIMITED WARRANTY

This consumer warranty extends to the original consumer purchase of any ESCALADE SPORTS Product (hereinafter referred as the "Product").

WARRANTY DURATION: This Product is warranted to the original consumer purchase of a period of 90 days from the original purchase.

WARRANTY COVERAGE: ESCALADE SPORTS warrants to the original Consumer Purchaser that any Product of its manufacture is free from defects in material and workmanship when used for the intended purpose under normal use and conditions. THIS WARRANTY IS VOID IF THE PRODUCT HAS BEEN DAMAGED BY ACCIDENT, UNREASONABLE USE, NEGLIGENCE, IMPROPER SERVICE, FAILURE TO FOLLOW INSTRUCTIONS PROVIDED WITH THE PRODUCT OR OTHER CAUSES NOT ARISING OUT OF DEFECTS IN MATERIAL AND WORKMANSHIP.

WARRANTY PERFORMANCE: During the above 90 day warranty period, ESCALADE SPORTS shall repair or replace with a comparable model, and Product, or component thereof, which may prove defective under normal use and proper care, and which our examination shall disclose to our satisfaction to be thus defective, please contact our Warranty Dept.

1-866-556-2758 / Warranty Dept.

Or Write us at:

Escalade® Sports, Inc. - P.O. Box 889, Evansville, IN 47706

Attn: Warranty Dept.

Or E-mail us at:

[email protected]

Other than shipping requirements no charge will be made for such repair or replacement of inwarranty Products. ESCALADE SPORTS strongly recommends that the Product is insured for value prior to mailing.

WARRANTY DISCLAIMERS: ANY IMPLIED WARRANTIES ARISING OUT OF THIS SALE, INCLUDING BUT NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED IN DURATION TO THE ABOVE 90 DAY PERIOD. ESCALADE SPORTS SHALL NOT BE LIABLE FOR LOSS OF USE OF THE PRODUCT OR OTHER CONSEQUENTIAL OR INCIDENTAL COSTS, EXPENSES OR DAMAGES INCURRED BY THE CONSUMER OF ANY OTHER USE.

Some states do not allow the exclusion or limitation of implied warranties or consequential or incidental damages, so the above limitations or exclusions may not apply to you.

LEGAL REMEDIES: This warranty gives you specific legal rights and you may also have other rights which may vary from state to state.

For Customer Service Call 1-866-556-2758

Page 10
