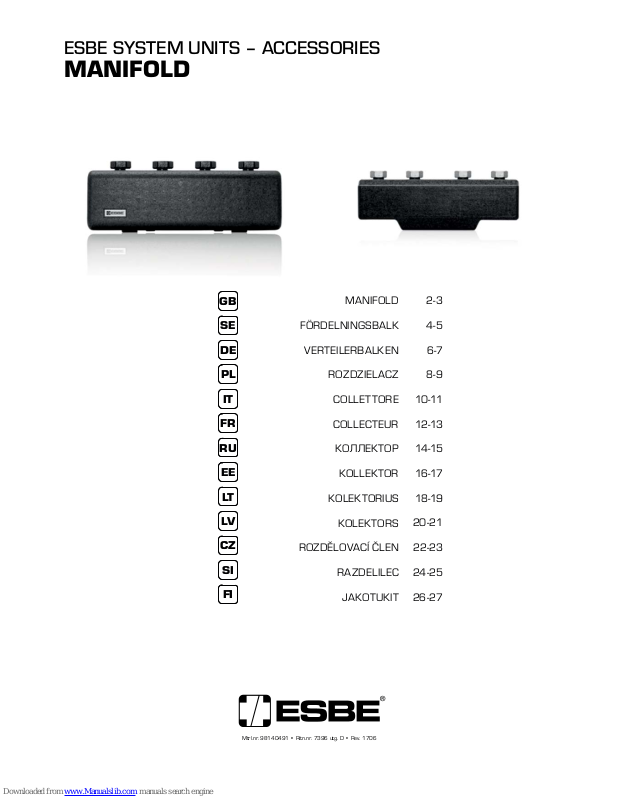

ESBE SYSTEM UNITS – ACCESSORIES
MANIFOLD
Mtrl.nr. 98140491 • Ritn.nr. 7396 utg. D • Rev. 1706
2-3
4-5
6-7
8-9
12-13
14-15
16-17
18-19
20-21
22-23
24-25
26-27
MANIFOLD
FÖRDELNINGSBALK
VERTEILERBALKEN
ROZDZIELACZ
COLLETTORE
COLLECTEUR
КОЛЛЕКТОР
KOLLEKTOR
KOLEKTORIUS
KOLEKTORS
ROZDĚLOVACÍ ČLEN
RAZDELILEC
JAKOTUKIT
SE
EE
DE
LT
PL
LV
IT
CZ
FR
SI
FI
GB
RU
Page 2
2 (28)
Supply
Return
ESBE SYSTEM UNITS – ACCESSORIES
MANIFOLD

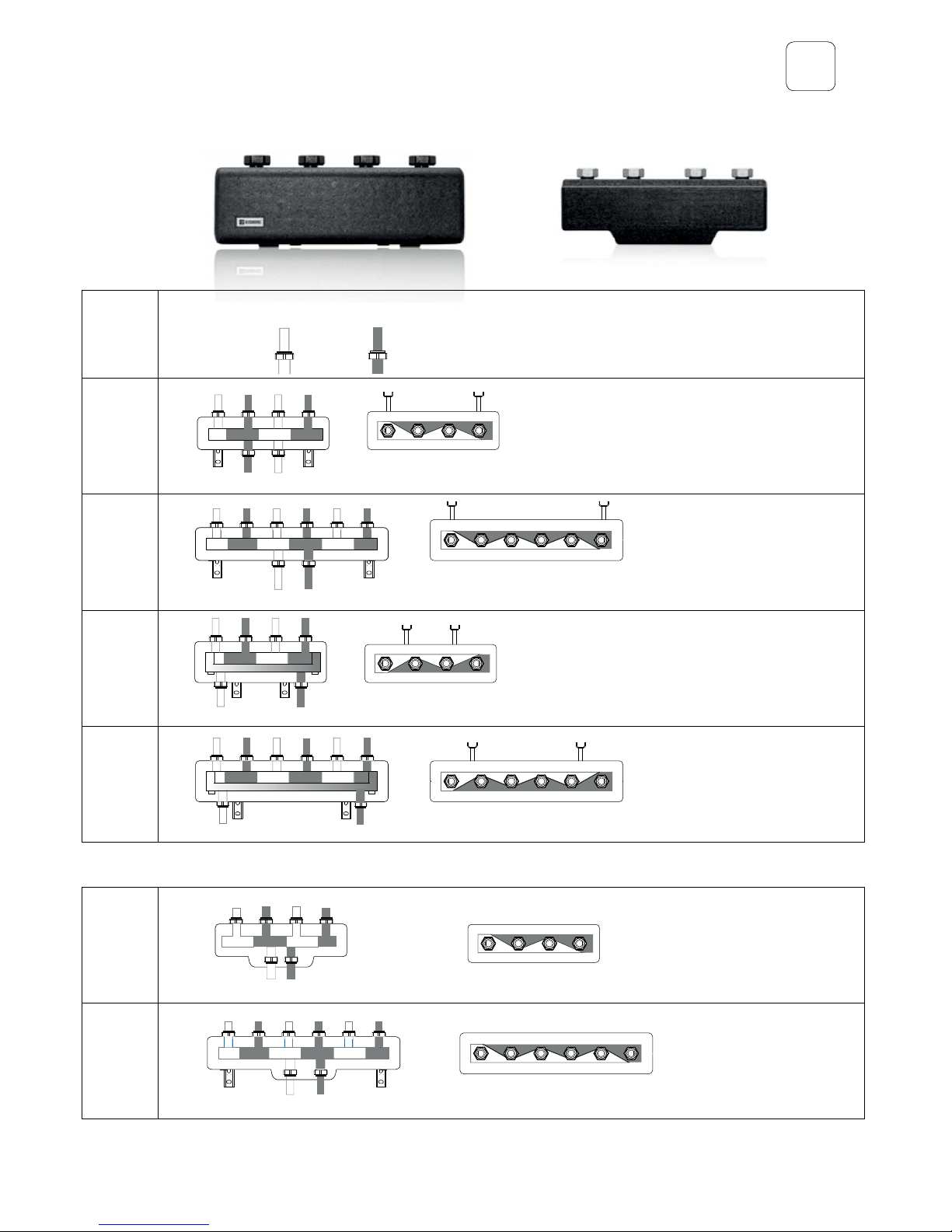

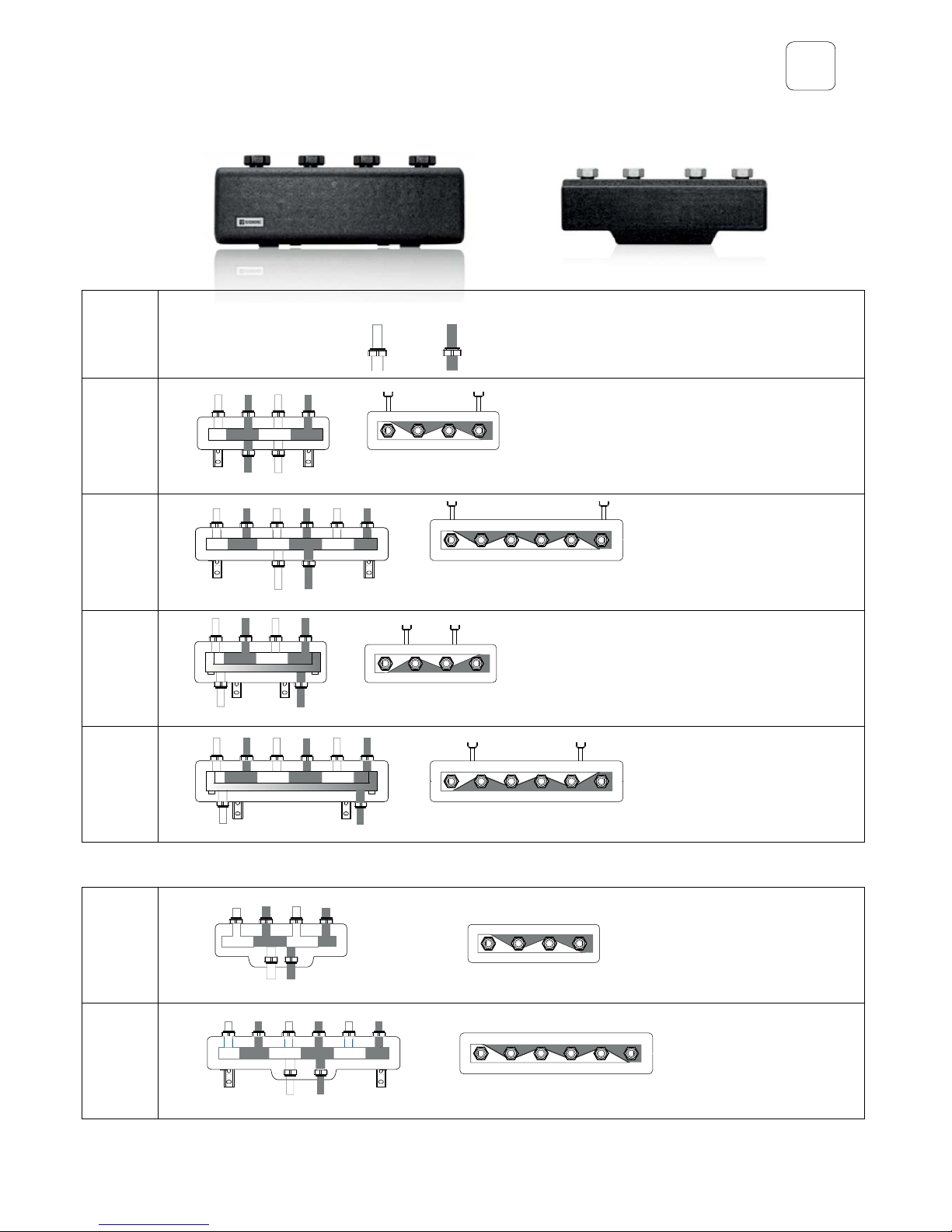

SERIES FUNCTION
ESBE GMA121
Manifold for 2 Circulation Units,
without integrated hydraulic separator function.
ESBE GMA131
Manifold for 3 Circulation Units,
without integrated hydraulic separator function.
ESBE GMA221
Manifold for 2 Circulation Units,
with integrated hydraulic separator function.
ESBE GMA231
Manifold for 3 Circulation Units,
with integrated hydraulic separator function.
ESBE GMA321
Manifold for 2 Circulation Units,
without integrated hydraulic separator function.
ESBE GMA331
Manifold for 3 Circulation Units,
without integrated hydraulic separator function.
Page 3
3 (28)
www.esbe.eu

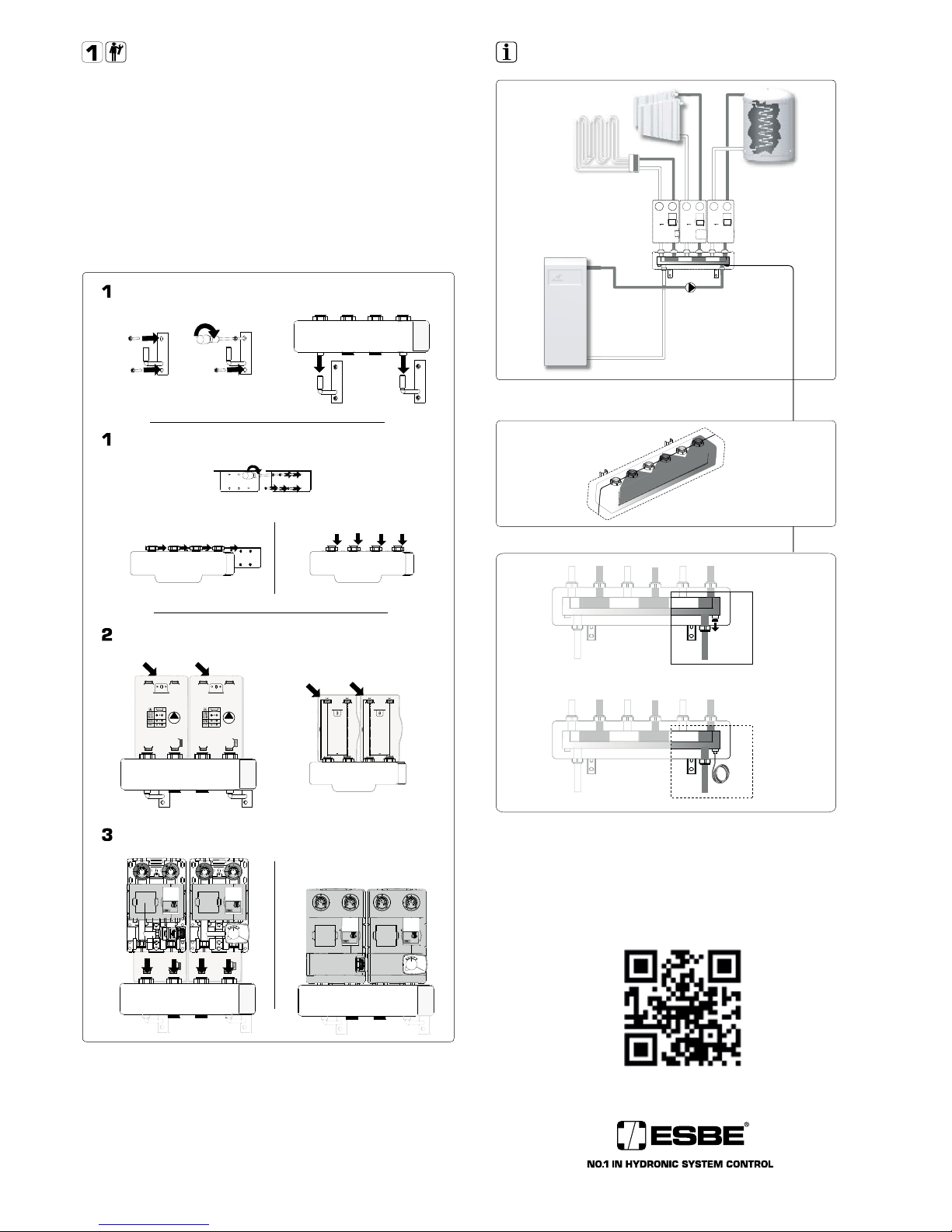

MULTIPLE INSTALLATIONS OF CIRCULATION UNITS
If more than one Circulation Unit should be used we recommend the use of Serie ESBE GMA manifold, with or without hydraulic separator.
INSTALLATION ON THE WALL
Install the appliance on a solid wall which is not subject to vibration. It´s important to position the hydraulic manifold considering its size and all the units connected.
When drilling holes in the wall for installation purposes, take care not to damage any electrical wiring or existing piping.
1. Drill holes and insert suitable plugs. Mount the manifold with the submitted wall- brackets. Fix the bracket s to the wall and position the manifold.
2. Choose the correct position for the piping for the circulation unit by usage of the mounting template supplied with the circulation units package.
3. Connect the circulation units to the manifold.
GMA121, GMA131, GMA221, GMA231
GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
INSTALLATION EXAMPLE
GMA121, GMA131, GMA221, GMA231
OPTIONS FOR GMA221 AND GMA231
All piping schematics are general representations.
Page 4
4 (28)
Tillförsel Retur
ESBE SYSTEM UNITS - TILLBEHÖR
FÖRDELARBALK
SERIE FUNKTION
ESBE GMA121
Fördelarbalk för 2 pumpgrupper,
utan hydraulisk inbyggd separatorfunktion.
ESBE GMA131
Fördelarbalk för 3 pumpgrupper,
utan hydraulisk inbyggd separatorfunktion.
ESBE GMA221
Fördelarbalk för 2 pumpgrupper,
med hydraulisk inbyggd separatorfunktion.
ESBE GMA231
Fördelarbalk för 3 pumpgrupper,
med hydraulisk inbyggd separatorfunktion.
ESBE GMA321
Fördelarbalk för 2 pumpgrupper,
utan hydraulisk inbyggd separatorfunktion.
ESBE GMA331
Fördelarbalk för 3 pumpgrupper,
utan hydraulisk inbyggd separatorfunktion.
Page 5
5 (28)
www.esbe.eu
MULTIPLA INSTALLATIONER AV PUMPGRUPPER
Om fler än en pumpgrupp ska installeras rekommenderar vi att du använder fördelarbalk i serien ESBE GMA, med eller utan hydraulisk separator.
INSTALLATION PÅ VÄGGEN
Installera anordningen på en stabil vägg som inte är föremål för vibrationer. Det är viktigt vid placering av den hydrauliska fördelarbalken att beakta storlek och vikt av alla anslutna enheter.
Var försiktig när du borrar hål i väggen för installationen så att du inte skadar elektriskt kablage eller befintliga ledningar.
1. Borra hål och sätt i lämpliga pluggar. Montera fördelarbalken med de medföljande vägghållarna. Fäst hållarna på väggen och placera fördelarbalken.
2. Välj rätt position för anslutande ledningar mot pumpgruppen genom att använda monteringsmallen som finns i pumpgruppens förpackning.
3. Anslut pumpgrupperna till fördelarbalken.
GMA121, GMA131, GMA221, GMA231
GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
INSTALLATIONS EXEMPEL
GMA121, GMA131, GMA221, GMA231
ALTERNATIV FÖR GMA221 OCH GMA231
Alla installationsexempel är allmänna beskrivningar.
Page 6
6 (28)
VorlaufRücklauf
ESBE SYSTEM UNITS – ZUBEHÖR
VERTEILERBALKEN
SERIE FUNKTION
ESBE GMA121
Verteilerbalken ohne hydraulische Weiche für zwei Pumpengruppen.
ESBE GMA131
Verteilerbalken ohne hydraulische Weiche für drei Pumpengruppen.
ESBE GMA221
Verteilerbalken mit hydraulischer Weiche für zwei Pumpengruppen.
ESBE GMA231
Verteilerbalken mit hydraulischer Weiche für drei Pumpengruppen.
ESBE GMA321
Verteilerbalken ohne hydraulische Weiche für zwei Pumpengruppen.
ESBE GMA331
Verteilerbalken ohne hydraulische Weiche für drei Pumpengruppen.
Page 7
7 (28)
www.esbe.eu
MONTAGE DES VERTEILERBALKENS
Für die Installation von zwei oder drei Pumpengruppen empfiehlt sich die Verwendung der ESBE Verteilerbalken, die mit und ohne integrierte hydraulische Weiche zur Verfügung stehen.
MONTAGE
Vor Beginn der Montage sind die statischen Bedingungen des Einsatzortes zu überprüfen. Rohrleitungssysteme dürfen zu keiner unzulässig hohen Belastung führen. Der Verteilerbalken ist unter Berücksichtigung seiner Größe und der darauf zu montierenden Pumpengruppen zu positionieren. Achten Sie darauf, dass Sie beim Bohren keine elektrischen Leitungen oder bestehende Rohre beschädigen.
1. Bohren Sie die Löcher und setzen Sie die Dübel ein. Befestigen Sie die mitgelieferte Wandhalterung und setzen Sie anschließend den Verteilerbalken auf. Prüfen Sie vor der Montage, ob die (in den Pumpengruppen) mitgelieferten Schrauben und Dübel für Ihre Montagesituation geeignet sind. Um die Eignung einzus chätzen, berücksichtigen Sie den Wandaufbau sowie das Gewicht der gesamten Baugruppe und das des Wassers. Verwenden Sie bei Bedarf spezielles Befestigungsmaterial.
2. Wählen Sie anhand der im Paket der Pumpengruppen mitgelieferten Montagevorlagen die richtige Lage für Leitungen und Verschraubung aus.
3. Montieren Sie die Pumpengruppen auf den Verteilerbalken.
GMA121, GMA131, GMA221, GMA231
GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
EINBAUBEISPIEL
GMA121, GMA131, GMA221, GMA231
ZUSÄTZLICHE ANSCHLÜSSE GMA221 UND GMA231
Alle Schalt- und Schaubilder sind lediglich allgemeine Darstellungen.
Page 8
8 (28)
Zasilanie Powrót
SERIA FUNKCJA
ESBE GMA121
Rozdzielacz do 2 obiegów grzewczych bez zintegrowanego sprzęgła hydraulicznego
ESBE GMA131
Rozdzielacz do 3 obiegów grzewczych bez zintegrowanego sprzęgła hydraulicznego
ESBE GMA221
Rozdzielacz do 2 obiegów grzewczych ze zintegrowanym sprzęgłem hydraulicznym
ESBE GMA231
Rozdzielacz do 3 obiegów grzewczych ze zintegrowanym sprzęgłem hydraulicznym
ESBE GMA321
Rozdzielacz do 2 obiegów grzewczych bez zintegrowanego sprzęgła hydraulicznego
ESBE GMA331
Manifold for 3 Circulation Units,
without integrated hydraulic separator function.
ESBE ROZWIĄZANIA SYSTEMOWE – WYPOSAŻENIE DODATKOWE
ROZDZIELACZ
Page 9
9 (28)
www.esbe.eu
MONTAŻ WIELU GRUP POMPOWYCH
Jeśli konieczne jest użycie więcej niż jednej grupy pompowej, zalecane jest zast osowanie rozdzielacza z serii ESBE GMA ze sprzęgłem hydraulicznym lub bez.
MONTAŻ NA ŚCIANIE
Urządzenie należy zamontować na wytrzymałej ścianie, w której nie występują wibracje. Ważne jest odpowiednie umiejscowienie rozdzielacza hydraulicznego z uwzględnieniem jego wielkości oraz wszystkich podłączonych do niego jednostek.
Podczas wiercenia otworów mont ażowych należy uważać, by nie uszkodzić przewodów elektrycznych ani rur.
1. Wywierć otwory i umieść w nich odpowiednie kołki rozporowe. Zamontuj kolektor za pomocą dostarczonych wsporników ściennych. Zamocuj wsporniki na ścianie i zamontuj na nich rozdzielacz.
2. Ustal odpowiednie rozmieszczenie rur grupy pompowej, korzys tając z szablonu montażowego dostarc zonego wraz z tym ur ządzeniem.
3. Podłącz grupy pompowe do rozdzielacza.
GMA121, GMA131, GMA221, GMA231
GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
PRZYKŁADOWA INSTALACJA
GMA121, GMA131, GMA221, GMA231
OPCJE DLA ROZDZIELACZY GMA221 ORAZ GMA231
Wszystkie schematy połączeń rurowych są przykładami ogólnymi.
Page 10
10 (28)
SERIE FUNZIONE
ESBE GMA121
Collettore per 2 gruppi di miscelazione,
senza la funzione di separatore idraulico integrato.
ESBE GMA131
Collettore per 3 gruppi di miscelazione,
senza la funzione di separatore idraulico integrato.
ESBE GMA221
Collettore per 2 gruppi di miscelazione,
con la funzione di separatore idraulico integrato.
ESBE GMA231
Collettore per 3 gruppi di miscelazione,
con la funzione di separatore idraulico integrato.
ESBE GMA321
Collettore per 2 gruppi di miscelazione,
senza la funzione di separatore idraulico integrato.
ESBE GMA331
Collettore per 3 gruppi di miscelazione,
senza la funzione di separatore idraulico integrato.
ESBE SYSTEM UNITS – ACCESSORIES
COLLETTORE
MandataRitorno
Page 11
11 (28)
www.esbe.eu

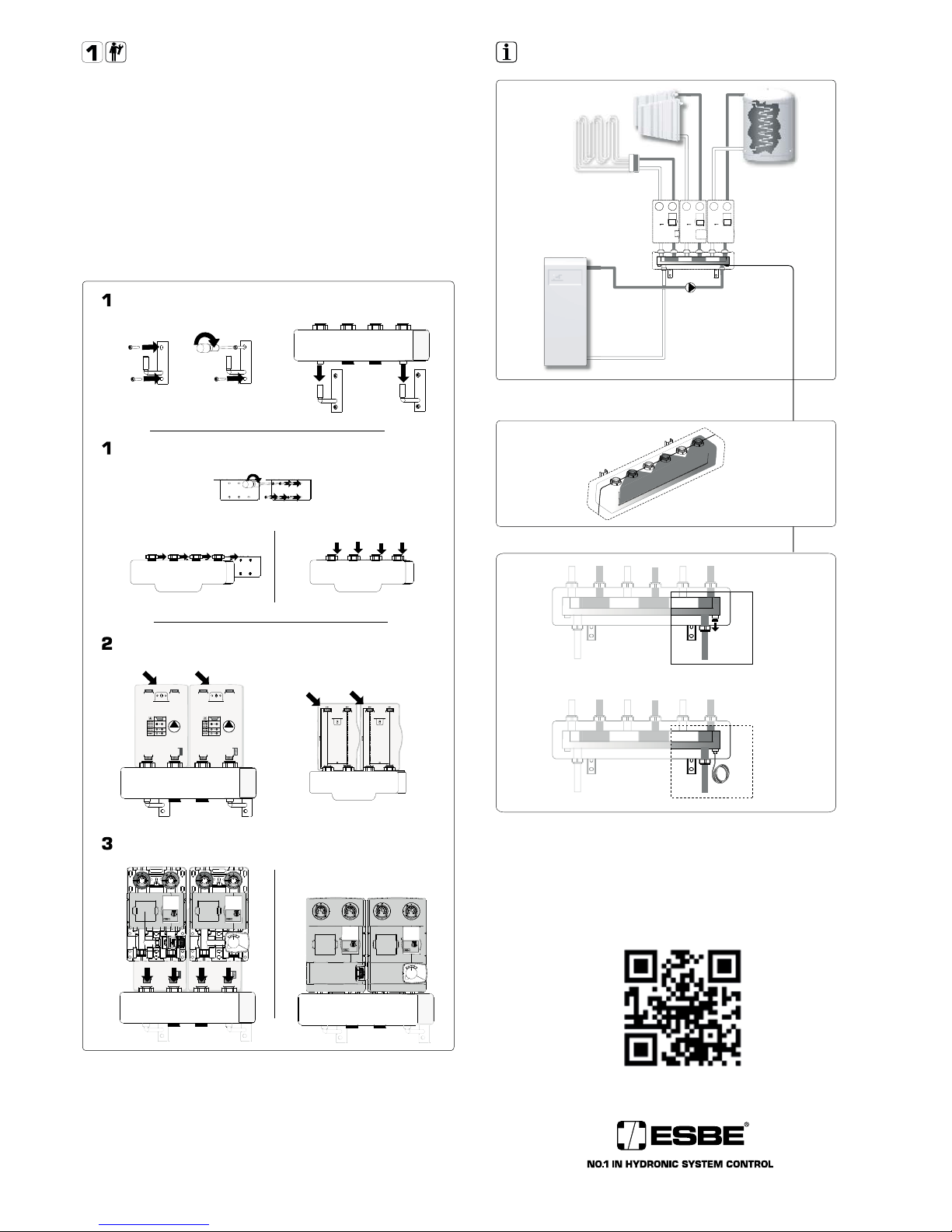

INSTALLAZIONI MULTIPLE DI GRUPPO DI MISCELAZIONE
Qualora si dovesse utiliz zare più di un gruppo di miscelazione, si raccomanda l'uso dei collettori serie ESBE GMA, con o senza separatore idraulico. In mancanza di un serba toio di accumulo inst allato, è da preferirsi un collettore con separatore.
INSTALLAZIONE A PARETE
Installare l'apparecchio su una parete solida, non sogget ta a vibrazioni. È importante posizionare il collettore idraulico tenendo presente le sue dimensioni e tut te le unit à collegate.
Quando vengono eseguiti i fori a parete per l'installazione, assicurarsi di non danneggiare eventuali cavi elettrici o tubi esistenti.
1. Eseguire i fori e inserire le viti. Montare il colle ttore con le staffe a parete mostrate. Fissare le s taffe a parete e posizionare il collettore.
2. Scegliere la posizione corretta per tubi e fori per i gruppi di miscelazione utilizzando la dima di montaggio in dotazione con tali unità.
3. Collegare i gruppi di miscelazione al collettore.
GMA121, GMA131, GMA221, GMA231
GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
ESEMPIO D’INSTALLAZIONE
GMA121, GMA131, GMA221, GMA231
OPZIONI PER GMA221 E GMA231
Tutti gli schemi dei tubi sono forniti a titolo indicativo.
Page 12
12 (28)
Départ Retour
ESBE SYSTEM UNITS – ACCESSOIRES
COLLECTEUR
SERIES FONCTION
ESBE GMA121
Collecteur pour 2 groupes hydrauliques,
sans la fonction de séparateur hydraulique intégré.
ESBE GMA131
Collecteur pour 3 groupes hydrauliques,
sans la fonction de séparateur hydraulique intégré.
ESBE GMA221
Collecteur pour 2 groupes hydrauliques,
avec la fonction de séparateur hydraulique intégré.
ESBE GMA231
Collecteur pour 3 groupes hydrauliques,
avec la fonction de séparateur hydraulique intégré.
ESBE GMA321
Collecteur pour 2 groupes hydrauliques,
sans la fonction de séparateur hydraulique intégré.
ESBE GMA331
Collecteur pour 3 groupes hydrauliques,
sans la fonction de séparateur hydraulique intégré.
FR
Page 13
13 (28)
www.esbe.eu
INSTALLATIONS MULTIPLES DE GROUPES
HYDRAULIQUES
Si plusieurs groupes hydrauliques doivent être utilisés, nous recommandons l'utilisation du collecteur de la série ESBE GMA, avec ou sans séparateur hydraulique. Si aucun ballon de stockage n'est disponible, nous préconisons l'utilisation d'un collecteur équipé d'un séparateur.
INSTALLATION MURALE
Installez l'équipement contre un mur solide qui n'est pas soumis à des vibrations. Il est important de positionner le collecteur hydraulique en tenant compte de sa taille et de tous les groupes hydrauliques qui y sont connectés.
Au momen t de percer les trous dans le mur aux fins de l'installation, veillez à ne pas endommager les câbles électriques éventuels ou les canalisations existantes.
1. Percez les trous puis insérez les vis. Installez le collecteur dans les supports muraux prévus à cet effet. Fixez les supports contre le mur et positionnez le collecteur.
2. Pour le positionnement adéquat des tuyaux, veuillez utiliser le gabarit fourni dans l'emballage des groupes hydrauliques.
3. Raccordez les groupes hydrauliques au collecteur.
GMA121, GMA131, GMA221, GMA231
GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
EXEMPLE D’INSTALLATION
GMA121, GMA131, GMA221, GMA231
OPTIONS POUR LES COLLECTEURS GMA221 ET GMA231
Tous les schémas de raccordement sont des représentations générales.
Page 14
14 (28)
Supply
Return

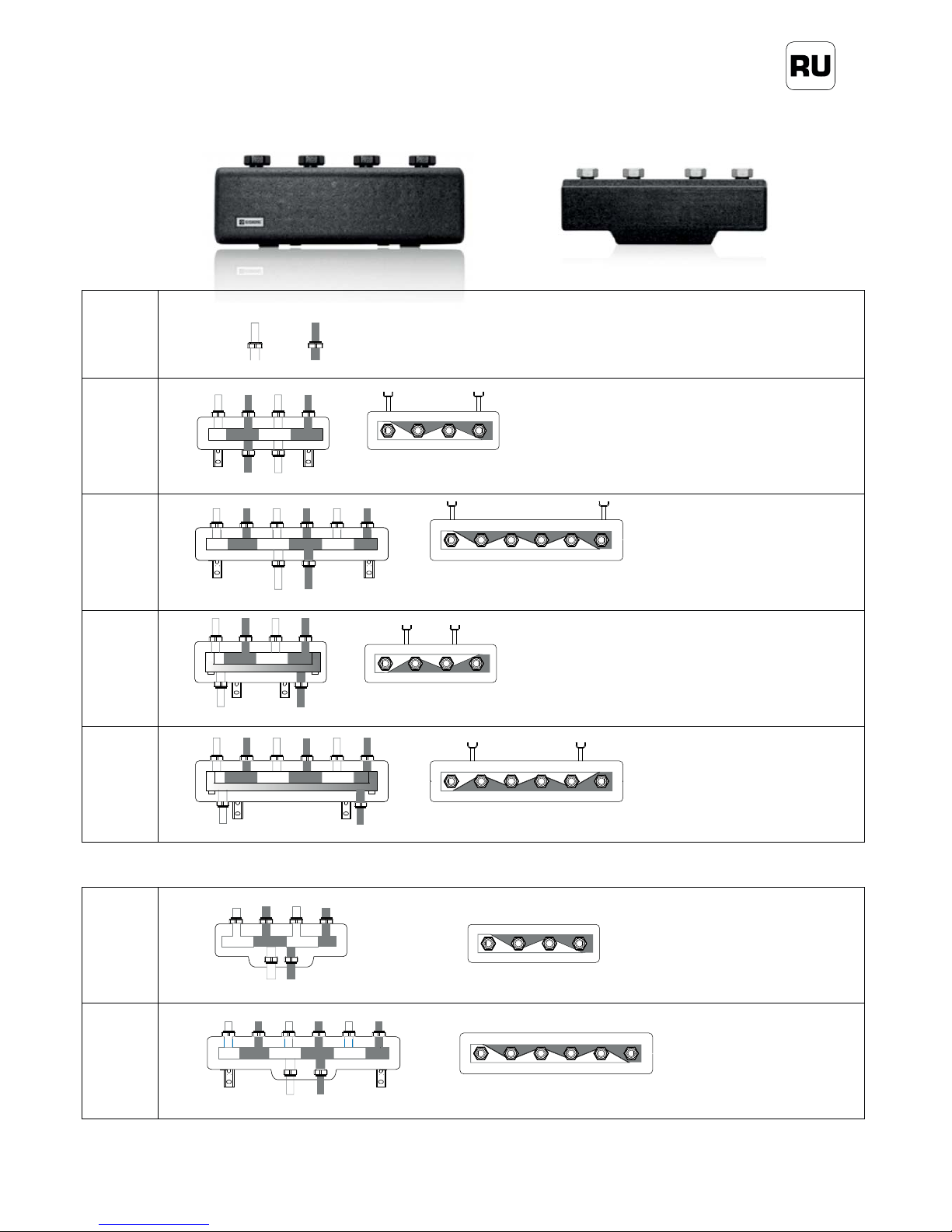

СЕРИЯ ФУНКЦИЯ
ESBE GMA121
Коллектор для 2-х насосных групп
без встроенного гидравлического разделителя.
ESBE GMA131
Коллектор для 3-х насосных групп
без встроенного гидравлического разделителя.
ESBE GMA221
Коллектор для 2-х насосных групп
со встроенным гидравлическим разделителем.
ESBE GMA231
Коллектор для 3-х насосных групп
со встроенным гидравлическим разделителем.
ESBE GMA321
Коллектор для 2-х насосных групп
без встроенного гидравлического разделителя.
ESBE GMA331
Коллектор для 3-х насосных групп
без встроенного гидравлического разделителя.
ESBE SYSTEM UNITS - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
КОЛЛЕКТОР
Page 15
15 (28)
www.esbe.eu
МОНТАЖ НЕСКОЛЬКИХ НАСОСНЫХ ГРУПП
Если необходимо установить несколько насосных групп, рекомендуется использовать коллектор серии ESBE GMA с гидравлическим сепаратором или без него.
МОНТАЖ НА СТЕНУ
Монтируйте устройство на капитальную стену, которая не подвергается воздействию вибраций. Очень важно разместить гидравлический коллектор с учетом его габаритов, а также габаритов подсоединенных групп.
При просверливании отверстий в стене для монтажа оборудования действуйте осторожно, чтобы не повредить электропроводку или существующий трубопровод.
1. Просверлите отверстия и вставьте дюбели. Монтируйте коллектор на настенные кронштейны. Прикрепите кронштейны к стене и установите коллектор.
2. Правильное расположение отверстий для насосной группы определите с помощью установочного шаблона, входящего в комплект поставки насосной группы.
3. Подсоедините насосные группы к коллектору.
GMA121, GMA131, GMA221, GMA231
GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
ПРИМЕР УСТАНОВКИ
GMA121, GMA131, GMA221, GMA231
ВАРИАНТЫ ДЛЯ GMA221 И GMA231
Все представленные схемы дают только общее представление.
Page 16
16 (28)
NIMETUS TÖÖPÕHIMÕTE
ESBE GMA121
Kollektor kahele ringlusmoodulile.
ESBE GMA131
Kollektor kolmele ringlusmoodulile.
ESBE GMA221
Kollektor kahele ringlusmoodulile. koos sisseehitatud
hüdraulilise tasandiga.
ESBE GMA231
Kollektor kolmele ringlusmoodulile. koos sisseehitatud
hüdraulilise tasandiga.
ESBE GMA321
Kollektor kahele ringlusmoodulile.
ESBE GMA331
Kollektor kolmele ringlusmoodulile.
Pealevool
Tagasivool
ESBE SYSTEM UNITS – LISASEADMED
KOLLEKTOR
Page 17
17 (28)
www.esbe.eu

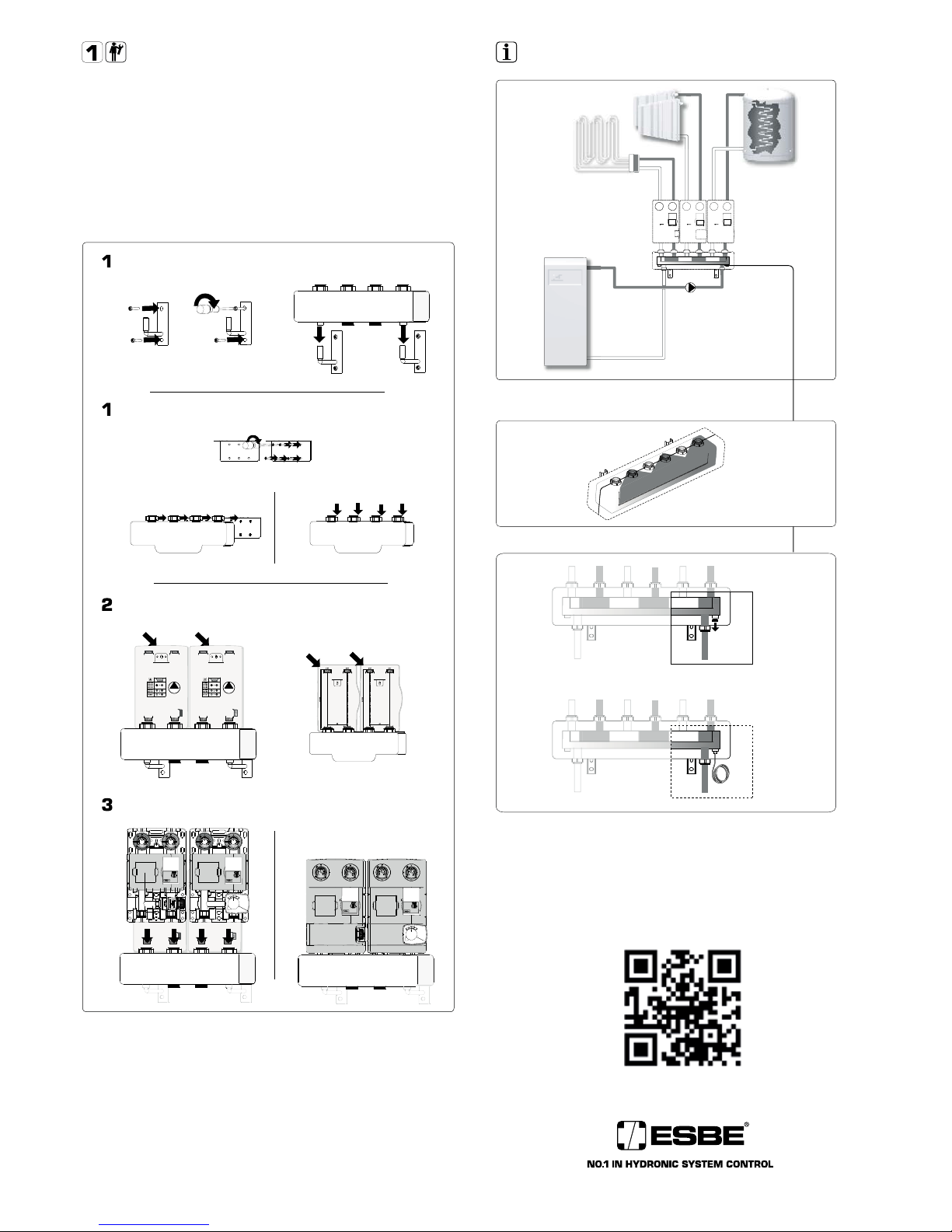

MITME RINGLUSMOODULI ÜHENDAMINE
Kui süsteemi on vaja ühendada rohkem kui üks ringlusmoodul, on soovitav kasutada ESBE GMA kollektorit, kas koos hüdraulilise tasandiga või ilma.
SEINAKINNITUS
Kollektori kinnitamiseks sobib tugev, vibratsioonivaba sein. Kollektori kinnitamisel tuleb arvestada nii kollektori kui ka temaga ühendatud seadmete mõõtude ning massiga.
Kinnitusavade seina puurimisel ärge kahjustage elektrijuhtmeid ja olemasolevat torustikku!
1. Puurige augud ja sisestage sobivad tüüblid. Kinnitage kaasasolevad kandurid seina külge. Kinnitage kollektor kandurite külge.
2. Kasutades kaasasolevat šablooni leidke moodulitele õige asend.
3. Kinnitage ringlusmoodul kollektori külge.
GMA121, GMA131, GMA221, GMA231
GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
PAIGALDAMISE NÄIDIS
GMA121, GMA131, GMA221, GMA231
GMA221 JA GMA231 LISAD
Kõik kujutatud variandid on skemaatilised.
Page 18
18 (28)

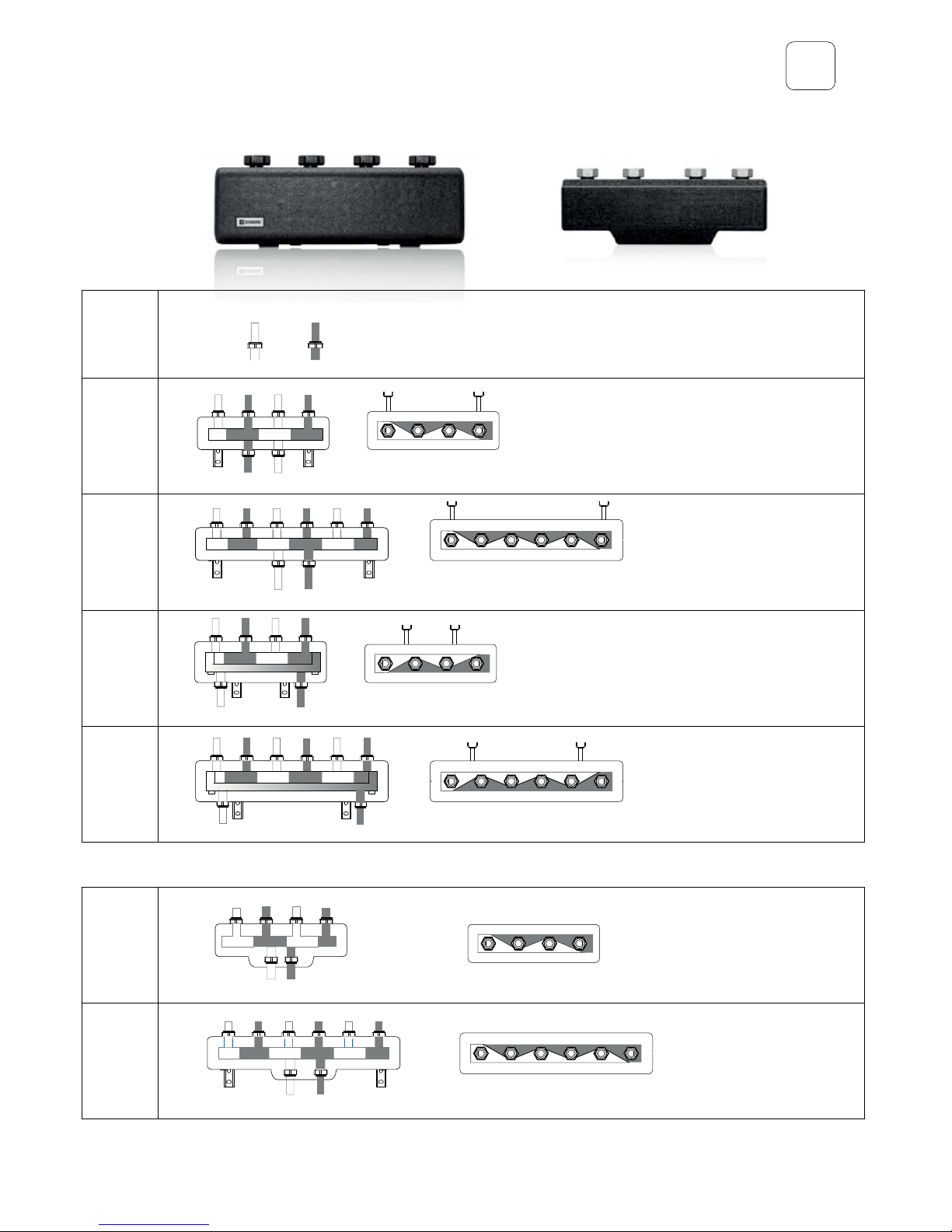

SERIJA VEIKIMAS
ESBE GMA121
Kolektorius dviems cirkuliaciniams mazgams be hidraulinio skirtuko.
ESBE GMA131
Kolektorius trims cirkuliaciniams mazgams be hidraulinio skirtuko.
ESBE GMA221
Kolektorius dviems cirkuliaciniams mazgams su hidrauliniu skirtuku.
ESBE GMA231
Kolektorius trims cirkuliaciniams mazgams su hidrauliniu skirtuku.
ESBE GMA321
Kolektorius dviems cirkuliaciniams mazgams be hidraulinio skirtuko.
ESBE GMA331
Kolektorius trims cirkuliaciniams mazgams be hidraulinio skirtuko.
Tiekiamas
srautas
Grįžtantis
srautas
LT
ESBE GREITO MONTAVIMO MAZGAI. PRIEDAI
KOLEKTORIUS
Page 19
19 (28)
www.esbe.eu

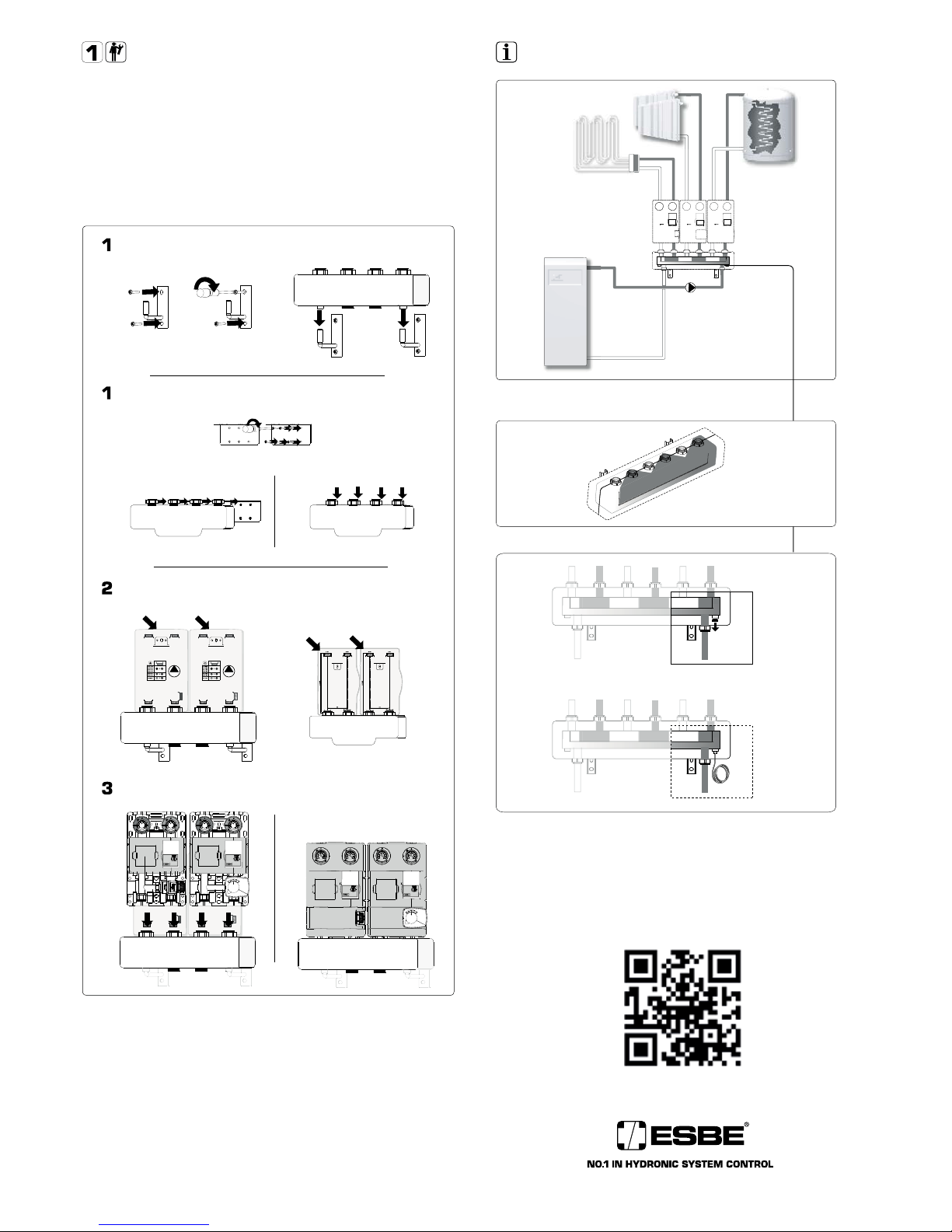

KELIŲ CIRKULIACINIŲ MAZGŲ MONTAVIMAS
Jei reikia sumontuoti daugiau negu vieną cirkuliacinį mazgą, rekomenduojama naudoti ESBE GMA serijos kolektorių, kuris gali būti ir su hidrauliniu sk irtuku, ir be jo.
TVIRTINIMAS PRIE SIENOS
Pritvir tinkite prietaisą prie tvirtos ir atsparios vibracijai sienos. Montuojant svarbu įvertinti kolektoriaus ir vėliau jungiamų mazgų dydžius.
Gręždami skyles būkite atsargūs ir nepažeiskite elektros laidų ar sienoje esančių vamzdynų.
1. Išgręžkite skyles ir įstatykite kaiščius. Kronšteinus su kolektoriais pritvirtinkite prie sienos.
2. Pagal į komplektą įeinantį montavimo šabloną parinkite tinkamą cirkuliacinių mazgų padėtį vamzdžių prijungimui.
3. Prijunkite cirkuliacinius mazgus prie kolektoriaus.
GMA121, GMA131, GMA221, GMA231
GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
MONTAVIMO PAVYZDYS
GMA121, GMA131, GMA221, GMA231
GMA221 IR GMA231 PAPILDOMOS FUNKCIJOS
Tai - tik principinės schemos.
Page 20
20 (28)
SĒRIJA DARBĪBAS FUNKCIJAS
ESBE GMA121
Kolektors paredzēts 2 cirkulācijas grupām, bez
hidrauliskā atdalītāja funkcijas.
ESBE GMA131
Kolektors 3 cirkulācijas grupām,
bez hidrauliskā atdalītāja funkcijas.
ESBE GMA221
Kolektors 2 cirkulācijas grupām,
ar iebūvētu hidraulisko atdalītāju.
ESBE GMA231
Kolektors 3 cirkulācijas grupām,
ar iebūvētu hidraulisko atdalītāju.
ESBE GMA321
Kolektors paredzēts 2 cirkulācijas grupām, bez
hidrauliskā atdalītāja funkcijas.
ESBE GMA331
Kolektors 3 cirkulācijas grupām,
bez hidrauliskā atdalītāja funkcijas.
Turpgaita
Atpakaļgaita
LV
ESBE SISTĒMU IEKĀRTAS - PAPILDAPRĪKOJUMS
KOLEKTORS
Page 21
21 (28)
www.esbe.eu

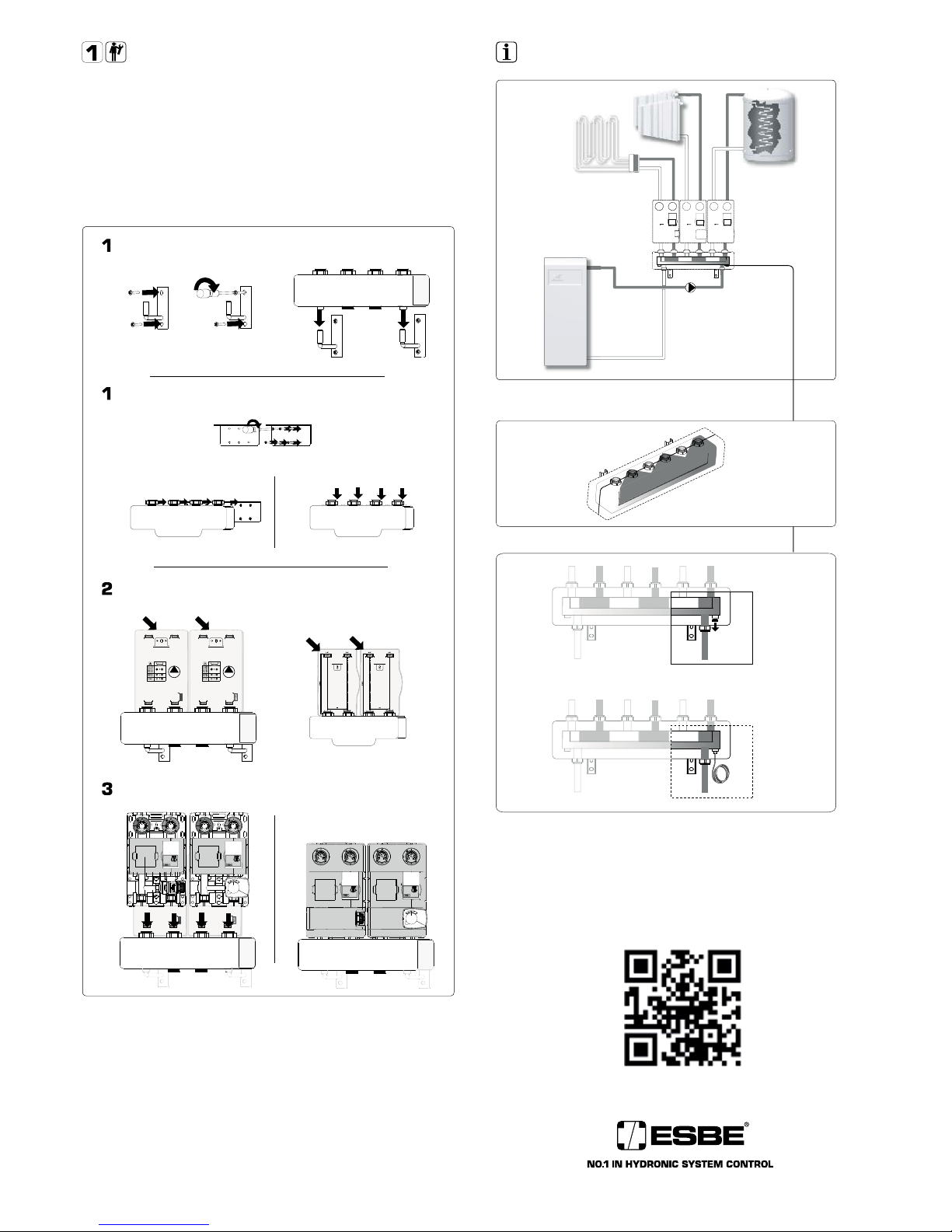

VAIRĀKU CIRKULĀCIJAS GRUPU UZSTĀDĪŠANA
Ja nepieciešams uzstādīt vairāk nekā vienu cirkulācijas grupu, mēs iesakām lietot ESBE GMA sērijas kolektor us ar vai bez hidrauliskās atdalīšanas funkciju.
UZSTĀDĪŠANA UZ SIENAS
Uzstādiet kolektoru uz stabilas sienas, kurai nav iespējamas vibrācijas. Izvēloties uzstādīšanas vietu, ir jāņem vērā kolektora izmēri un visu pievienojamo ierīču izmēri.
Urbjot caurumus sienā uzstādīšanas vajadzībām, uzmanieties, lai netiktu bojāta esošā elektroinstalācija un cauruļvadi.
1. Izurbiet caurumus un ievietojiet atbilstoša materiāla dībeļus. Nostipriniet komplektā ietilpstošos kolektora turētājus pie sienas un uzstādiet kolektoru.
2. Izvēlieties pareizu cirkulācijas grupas izvietojumu, izmantojot cirkulācijas grupas komplektācijā ietilpstošo uzstādīšanas trafaretu.
3. Pievienojiet cirkulācijas grupu pie kolektora.
GMA121, GMA131, GMA221, GMA231
GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
UZSTĀDĪŠANAS PIEMĒRS
GMA121, GMA131, GMA221, GMA231
GMA221 UN GMA231 VARIANTI
Visi cauruļvadu pievienojumi ir tikai shematiski un vispārīgai informācijai.
Page 22
22 (28)
ŘADA FUNKCE
ESBE GMA121
Rozdělovací člen pro 2 oběhové jednotky, bez funkce integrovaného hydraulického separátoru.
ESBE GMA131
Rozdělovací člen pro 3 oběhové jednotky, bez funkce integrovaného hydraulického separátoru.
ESBE GMA221
Rozdělovací člen pro 2 oběhové jednotky, s funkcí integrovaného hydraulického separátoru.
ESBE GMA231
Rozdělovací člen pro 3 oběhové jednotky, s funkcí integrovaného hydraulického separátoru.
ESBE GMA321
Rozdělovací člen pro 2 oběhové jednotky, bez funkce integrovaného hydraulického separátoru.
ESBE GMA331
Rozdělovací člen pro 3 oběhové jednotky, bez funkce integrovaného hydraulického separátoru.
CZ
Přívod Zpátečka
JEDNOTKY SYSTÉMU ESBE – PŘÍSLUŠENSTVÍ
ROZDĚLOVACÍ ČLEN
Page 23
23 (28)
www.esbe.eu
INSTALACE VÍCE OBĚHOVÝCH JEDNOTEK
Pokud je třeba použít více oběhových jednotek, doporučujeme použít rozdělovací člen ESBE řady GMA s hydraulickým separátorem nebo bez separátoru.
INSTALACE NA STĚNU Nainstalujte zařízení na pevnou stěnu, která není vystavena vibracím. Při
umisť ování hydraulického rozdělovacího členu je důležité vzí t v úvahu jeho velikost a všechny připojené jednotky.
Při vr tání ot vorů do stěny za účelem instalace dávejte pozor, abyste nepoškodili žádné elektrické vedení nebo stávající potrubí.
1. Vyvrtejte otvory a vložte do nich vhodné hmoždinky. Namontujte rozdělovací člen s dodanými nástěnnými držáky. Připevnět e držáky na stěnu a umístěte na ně rozdělovací člen.
2. Pomocí dodané montážní šablony, která je součástí balení oběhových jednotek, zvolte správnou polohu pro potrubí a oběhové jednotk y.
3. Připojte oběhové jednotky k rozdělovacímu členu.
GMA121, GMA131, GMA221, GMA231
GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
PŘÍKLAD INSTALACE
GMA121, GMA131, GMA221, GMA231
MOŽNOSTI PRO GMA221 A GMA231
Všechna schémata potrubí jsou pouze všeobecná vyobrazení.
Page 24
24 (28)
SERIJA LEGENDA
ESBE GMA121
Razdelilec za 2 veji, brez hidravlične kretnice
ESBE GMA131
Razdelilec za 3 veje, brez hidravlične kretnice
ESBE GMA221
Razdelilec za 2 veji, z vgrajeno hidravlično kretnico
ESBE GMA231
Razdelilec za 2 veji, z
vgrajeno hidravlično kretnico
ESBE GMA321
Razdelilec za 2 veji, brez hidravlične kretnice
ESBE GMA331
Razdelilec za 3 veje, brez hidravlične kretnice
Dvižni vod Povratni vod
SI
ESBE SISTEMSKE ENOTE - DODATKI
RAZDELILEC
Page 25
25 (28)
www.esbe.eu
VGRADNJA ČRPALČNIH SKLOPOV
V primeru vgradnje dveh ali več sklopov pr iporočamo uporabo ESBE GMA razdelilca, z ali br ez vgrajene hidravlične kre tnice.
STENSKA VGRADNJA
Pazite da bo nosilni zid čvrst in brez vibracij. Pred vgradnjo prever ite vse vgradne dimenzije sklopov in razdelilca.
Pred vrtanjem preverite da vam niso v napoto elektro ali drugi inštalacijski vodi.
1. Izvrtajte ustrezne luknje in vložite ustrezne vložke. Montirajte priložene nosilce, nato še razdelilec.
2. S pomočjo priložene šablone označite ustrezen položaj dvižnih in povratnih vodov.
3. Privijte črpalčne sklope na razdelilec.
GMA121, GMA131, GMA221, GMA231
GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
PRIMER VGRADNJE
GMA121, GMA131, GMA221, GMA231
DODATEK ZA GMA221 IN GMA231
Prikazana je neobvezujoča shema.
Page 26
26 (28)
SARJA TOIMINTA
ESBE GMA121
Jakotukki kahdelle pumppuryhmälle,
ilman integroitua hydraulista erottelutoimintoa.
ESBE GMA131
Jakotukki kolmelle pumppuryhmälle,
ilman integroitua hydraulista erottelutoimintoa.
ESBE GMA221
Jakotukki kahdelle pumppuryhmälle,
varustettu integroidulla hydraulisella erottelutoiminnolla.
ESBE GMA231
Jakotukki kolmelle pumppuryhmälle,
varustettu integroidulla hydraulisella erottelutoiminnolla.
ESBE GMA321
Jakotukki kahdelle pumppuryhmälle,
ilman integroitua hydraulista erottelutoimintoa.
ESBE GMA331
Jakotukki kolmelle pumppuryhmälle,
ilman integroitua hydraulista erottelutoimintoa.
SyöttöPaluu
ESBE JÄRJESTELMÄYKSIKÖT – LISÄVARUSTEET
JAKOTUKIT
Page 27
27 (28)
www.esbe.eu
USEAN PUMPPURYHMÄN ASENTAMINEN
Jos on käytettävä useita pumppuryhmiä, suosittelemme ESBEn GMA-sarjan jakotukkia joko hydraulisella erottimella varustettuna tai ilman sitä.
SEINÄASENNUS
Asenna laite kiinteään seinään, joka ei ole alttiina tärinälle. Jakotukin sijoittamisessa on huomioitava sen koko ja kaikki siihen kytkettävät ryhmät.
Asennusreikiä seinään porattaessa on varottava olemassa olevia sähköjohdotuksia ja putkistoja.
1. Poraa reiät ja aseta tarkoitukseen sopivat kiinnitystulpat paikoilleen. Kiinnitä jakotukki laitteen mukana toimitetuilla seinäkannattimilla. Kiinnitä kannattimet seinään ja aseta jakotukki paikalleen.
2. Valitse pumppuryhmän putkiston asennuspaikka käyttämällä apuna pumppuryhmän pakkauksessa toimitettua kiinnitysmallia.
3. Liitä pumppuryhmät jakotukkiin.
GMA121, GMA131, GMA221, GMA231
GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
GMA121, GMA131, GMA221, GMA231, GMA321, GMA331
ASENNUSESIMERKKI
GMA121, GMA131, GMA221, GMA231
JAKOTUKKIEN GMA221 JA GMA231 LISÄVARUSTEET
Kaikki putkikaaviot ovat yleisiä esimerkkejä.
Page 28
www.esbe.eu
Mtrl.nr. 98140491 • Ritn.nr. 7396 utg. D • Rev. 1706
Loading...
