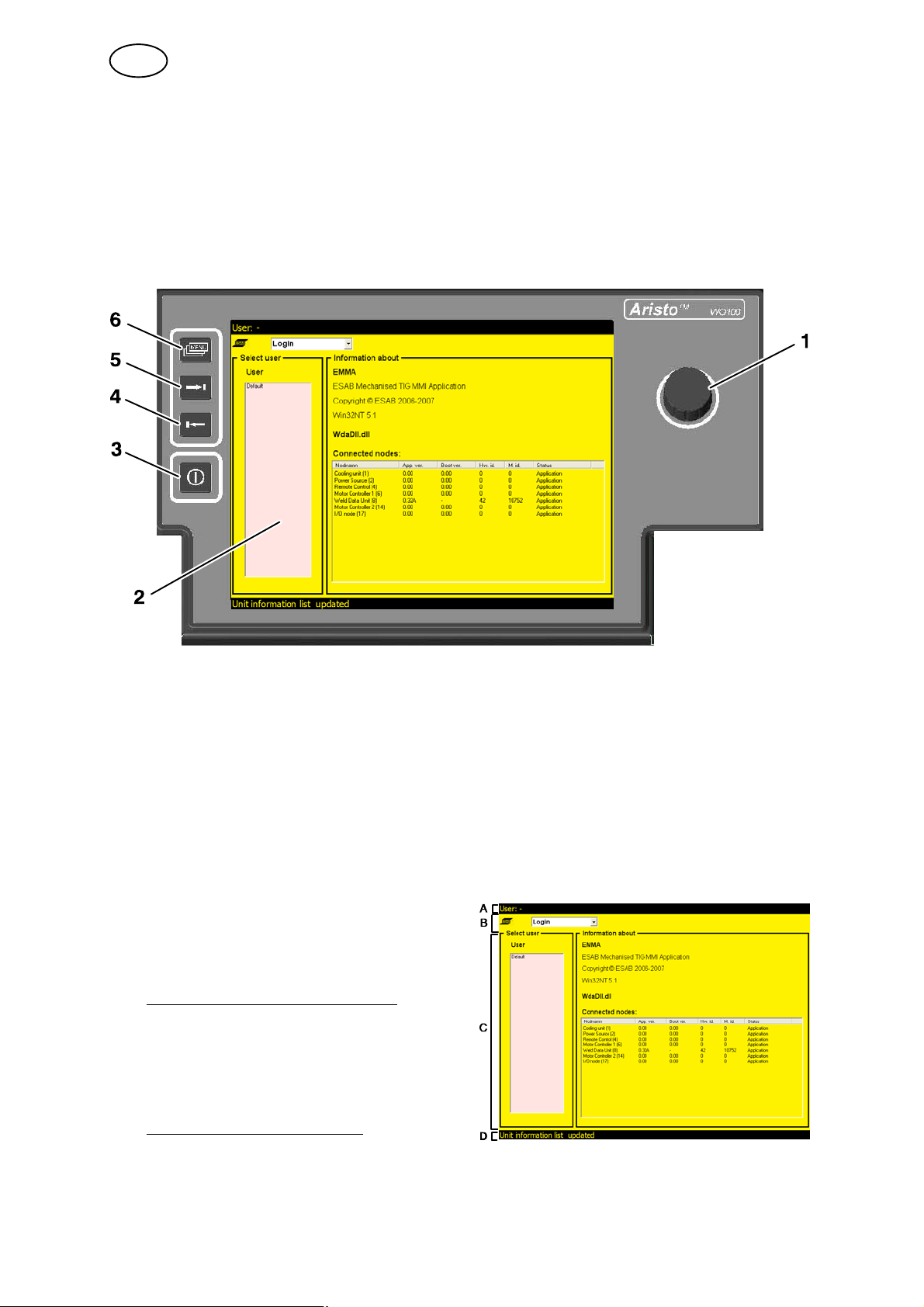

Для редактирования программ сварки, сохранения программ,
информации, вида и т. д.
Поле статуса (D)
Отображает основную информацию, сообщения об ошибках и текущих
данных сварки (положение, напряжение, ток)
3Быстрый останов/Перезагрузка
Мгновенный останов сварочного процесса. Подача защитного газа
после гашения дуги осуществляется в соответствии с данными
конечного сегмента.
Повторное нажатие кнопки вызывает перезапуск программы с
параметрами, заданными в начальном сегменте; процесс сварки
продолжается от точки прерывания его программы.
4Стрелка влево
В дополнительных меню используется для перемещения влево, в
главных меню Ċ для возврата
5Стрелка вправо
В дополнительных меню используется для перемещения вправо, в
главных меню Ċ для перемещения вперед
6Главное меню
Переход в поле главного меню
2ДИАПАЗОН НАСТРОЕК
ПараметрДиапазон установок
Сектор
Точки останова
Градусы
Сварочный ток
Пиковый ток
Фоновый ток
Длительность импульса
Длительность фона
Подача проволоки
Установка пиковой скорости подачи
проволоки
Фоновая скорость подачи проволоки
1)
0-50
0,000-9,999
0-3599°
3-400 A
3-400 A
0,01-25 с
0,01-25 с
15-250 см/мин
15-250 см/мин
2)
2)
Вращение
Скорость вращения
Направление вращения
Импульсное вращение
bi16d1ra- 5 -
5-100 % максимальной скорости сварочных
инструментов
Длительность подачи защитного газа для
сварки после гашения дуги
Пуск подачи газа
Газ для сварки корневого шва
Предварительный нагрев
Длительность предварительного нагрева0-600 с
Фронт
Время подъема
Время спада
1)
Для трубы с воздушным охлаждением сварочного инструмента максимальный сварочный
ток составляет 100 А.Для трубы с водяным охлаждением сварочного инструмента
максимальный сварочный ток составляет 400 А.
Также смотрите инструкцию по эксплуатации данного инструмента для сварки труб.
2)
Зависит от источника питания
0-6000 с
0-6000 с
0-6000 с
0-6000 с
0,1-25 с
0,1-25 с
3ПАРАМЕТРЫ СВАРКИ

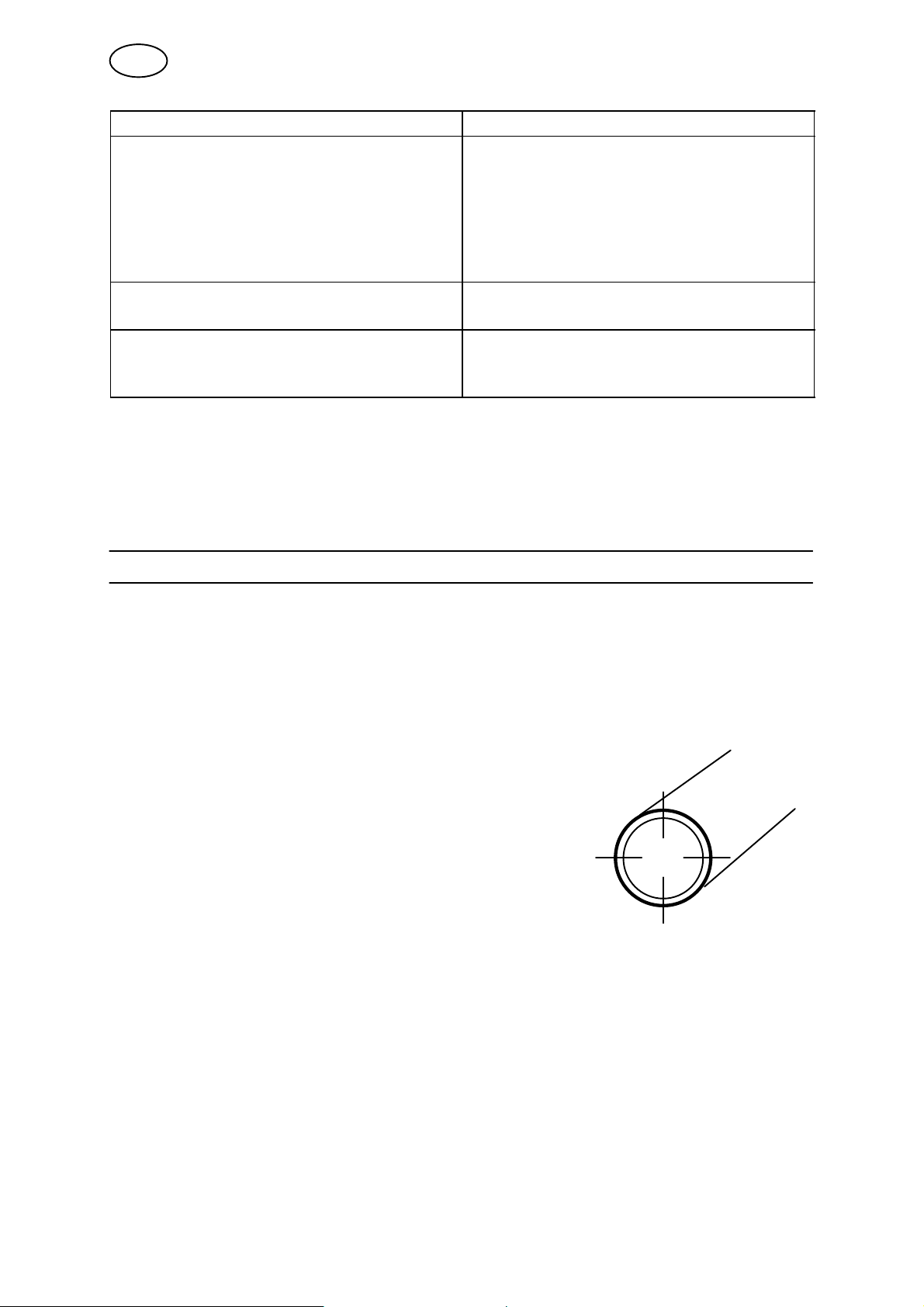

3.1Секторы
Программа для сварки труб может быть разделена на различные сегменты:
сектора. Каждый сектор соответствует одному сектору длины окружности
трубы. Максимальное количество секторов для одной программы составляет
50.
Сектору может быть назначен специфиче
ский набор значений для различных
параметров сварки, например, ток, скорость
вращения, скорость подачи проволоки и т. д.
Это позволяет проводить сварку, используя
различные настройки параметров сварки для
различных секторов соединений трубы.
указания разныхточек останова
илиградусоввокруг окружности трубы.
Каждая точка останова или градуса
создает отправную точку для нового
Сектор 4Сектор 1
сектора. На рисунке точка останова
0,00, 0 градусов является отправной
точкой для сектора 1, точка останова
0,7500,250
0,250, 90 градусов, отправная точка для
сектора 2 и т. д.
Сектор 3Сектор 2
Источник питания позволяет сваривать
свыше 10 поворотов в одном и том же
сварном шве. (Сварочный инструмент
0,500
может вращаться 10 раз вокруг трубы.)
Примечание:Отдельный сектор не может быть меньше 10 тысячных или 3,6
градусов витка.
SПоворот 1=
точка останова 0,000-0,999
0-359 градусов
SПоворот 3 =
точка останова 2,000-2,999
720-1079 градусов
SПоворот 5 =
точка останова 4,000-4,999
1440-1799 градусов
SПоворот 7 =
точка останова 6,000-6,999
2160-2519 градусов
SПоворот 9 =
точка останова 8,000-8,999
2880-3239 градусов
SПоворот 2 =
точка останова 1,000-1,999
360-719 градусов
SПоворот 4 =
точка останова 3,000-3,999
1080-1439 градусов
SПоворот 6 =
точка останова 5,000-5,999
1800-2159 градусов
SПоворот 8 =
точка останова 7,000-7,999
2520-2879 градусов
SПоворот 10 =
точка останова 9,000-9,999
3240-3599 градусов
Чтобы закрыть программу сварки, задается так называемый конечныйсектор. Чтобы определить сектор как конечный, должны быть выполнены
следующие два условия:
SНет последующего сектора.
SЗначение сварочного тока для сектора составляет 0 ампер.
3.2Сварочный ток
Для сварочного тока в группе параметров представлено шесть параметров:
SПиковый ток
SФоновый ток
SДлительность импульса
SДлительность фона
SОсобый импульсный режим
SФронт, см. пункт 3.7.
Сварочный ток может быть импульсным или постоянным (не импульсным).

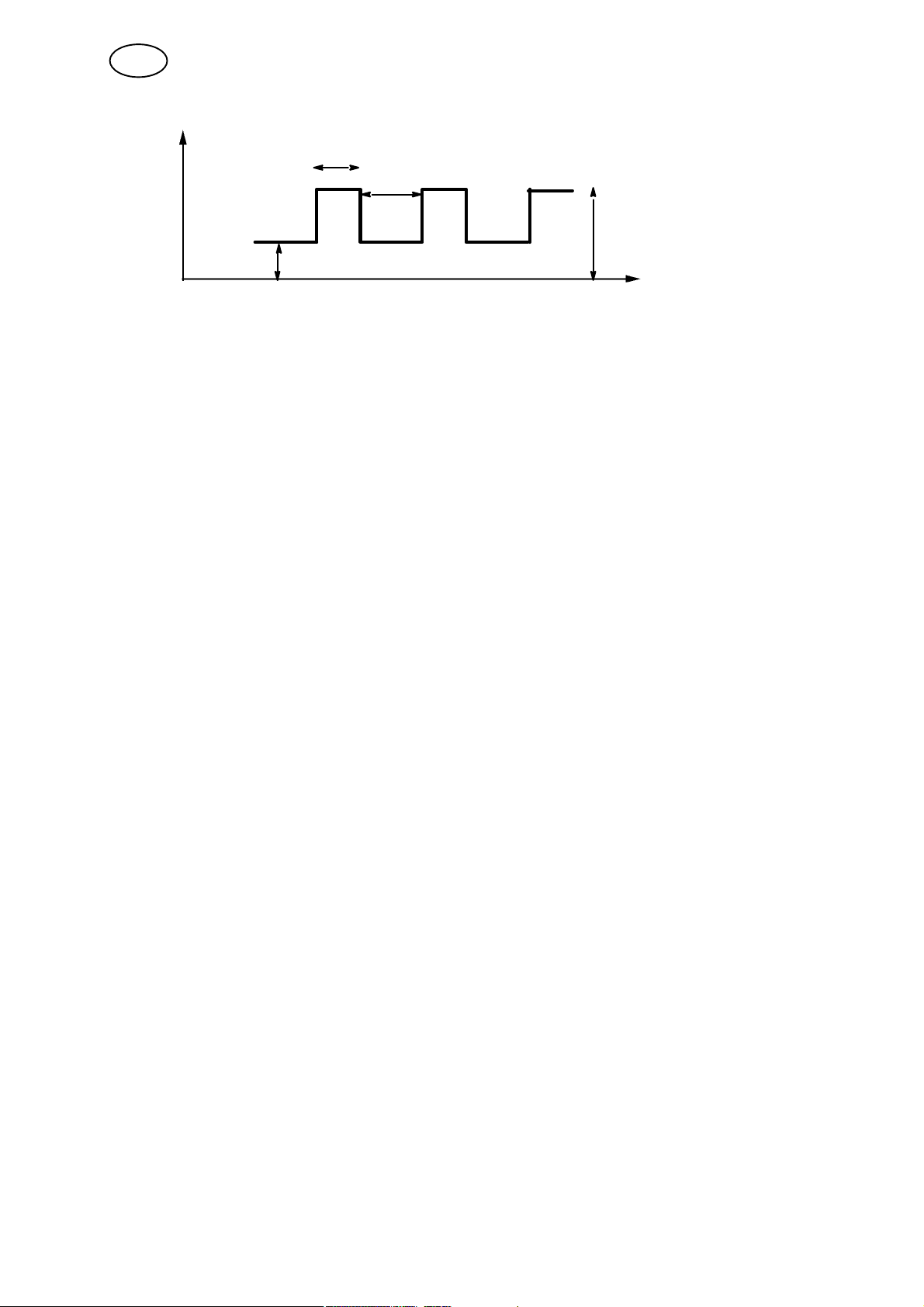

3.2.1Импульсный ток/постоянный ток
При использование сварки импульсного тока, пикового тока, фонового тока,
длительности импульса идлительности фонадолжно быть задано значение.
При использовании сварки постоянного тока, однако, необходимо ввести
значение параметра только для пикового тока. Введение значения для
фонового тока в результате даст импульсный ток.
3.3Подача проволоки
Скорость подачи проволоки используется для отображения скорости подачи
присадочной проволоки в см/мин. Скорость может быть импульсной или
постоянной (не импульсной).
В группе параметров для скорости подачи проволоки представлены три
параметра:
SПиковая подача проволоки
SФоновая подача проволоки
SФронт, см. пункт 3.7.
Для сварки с использованием постоянной (не импульсной) подачи проволоки
следует задать только параметрпиковая подача проволоки .
Для сварки с импульсной скоростью подачи проволоки необходимо ввести
параметры пиковая подача проволоки и фоновая подача проволоки .
Импульсная скорость подачи проволоки всегда автоматически синхронизирова
на с подачей сварочного тока таким образом, что скорость подачи проволоки
высокая, когда используется пиковый ток, и низкая, когда используется
фоновый ток.
Используется для указания скорости вращения электрода вокруг детали.
Вращение отображается в мм/мин.
Скорость вращения может быть импульсной или постоянной (не импульсной).
В группе параметров для вращения представлены четыре параметра:
SСкорость вращения
SНаправление вращения
SИмпульсное вращение
SФронт, см. пункт 3.7.
Импульсное вращение автоматически синхронизируется с подачей
сварочного тока таким образом, что сварочный инструмент неподвижен при
пиковый токе и вращается при подаче фонового тока.
3.5Газ
В группе параметров для защитного газа представлены три параметра:
SГаз для сварки
SПуск подачи газа
SГаз для сварки корневого шва
Газ для сваркиобозначает защитный газ на верхней стороне сварного шва.
Параметр газа для сварки показывает длительность подачи защитного газа на
верхней стороне соединения перед сваркой и после сварки. Подача газа для
сварки отслеживается защитным устройством мин 4,5 л/мин.
Некоторые защитные газы, например, гелий (He) могут создавать проблемы
при зажигании дуги. Если этот тип защитного газа используется как сварочный
газ, следует использовать иную газовую смесь при фактическом начале сварки,
так называемый начальный газ.
Газ для сварки корневого шваобозначает защитный газ на верхней стороне
сварного шва. Параметр газа для сварки корневого шва показывает, как долго
защитный газ подается на верхней стороне соединения до и после сварки.
Если значение введено для газа для сварки и другое для начального газав
секторе 1, подается только начальный газ. Подача газа для сваркиподается
в момент загорания дуги.
3.6Предварительный нагрев
Предварительный нагревиспользуется для нагрева детали в начальной точке
для того, чтобы обеспечить соответствующую проницаемость сварочной
ванны, и определяется как промежуток времени между зажиганием дуги и
началом вращательного движения. Если не введены значения для подогрева,
вращение начнется, как только зажжется дуга.
Фронт может быть указан для определенных параметров. Фронт - это время, в
течение которого значение параметра постепенно изменяется от значения в
предшествующем секторе до значения, введенного в данном секторе.
Подъем = постепенное повышение, если предшествующее значение ниже, чем
вводимое.
Спад = постепенное понижение, если предшествующее значение выше, чем
вводимое.
Максимальный период фронта может показывать зависимость от отдельного
сектора. Если время подъема/спада той же продолжительности, что и сектор,
это называется «подъем/спад сектора».
Существует две рабочие области, в которых можно просматривать и
редактировать параметры сварки, зона сварки (см. главу5.1) и зона расчета
(см.главу5.2).
5.1Зона сварки
Зона сварки
В этой области можно просматривать и редактировать параметры в программе
сварки и контролировать сварочный процесс. Программа сварки в зоне сварки
контролирует сварочный процесс.
Вы можете ввести параметры в зону сварки путем загрузки программы сварки
из библиотеки, создав базовую программу сварки или отредактировав
параметры вручную.
5.1.1Параметры
Параметры
Эта опция является только архивом других опций меню.
Weld area --> Parameters --> Table
Здесь можно просмотреть и отредактировать параметры сварки в табличной
форме, начать и остановить сварочный процесс.
Каждый параметр в группе параметров выделен цветом, соответствующим
цвету группы.
Выбранный параметр сварки в таблице показан в синем прямоугольнике с
двумя стрелочками.
SЧтобы перемещаться по таблице, поворачивайте ручку управления.
SЧтобы изменить направление, нажмите на ручку управления.
SЧтобы изменить значение параметра, нажмите на правую стрелочку и
измените значения параметров, использую ручку управления.
Ярлыки меню:
SРедактирование таблицы Edit table
Выделение таблицы с параметрами сварки
SПоказать/скрыть Show/hide
Показать или скрыть в таблице группы параметров сварки.
Здесь можно выбрать, какие параметры отображаются в таблице путем
выделения групп параметров.
SУправление сваркой Weld control
Выделяет кнопку пуска в блоке управления сваркой.
Кнопки в этом блоке управляют процессом сварки. Можно запустить,
остановить, полностью остановить, продолжить или смоделировать начало
процесса сварки.
Выделяет кнопку «Добавить сектор после Add sector after» в блоке сектора
редактирования.
С помощью данного блока количество секторов может быть увеличено или
уменьшено. Можно добавить новые сектора перед существующим сектором
или после него и в программе сварки переместить сектора.
Зона сварки --> Параметры --> Графический --> Ток
Weld area --> Parameters --> Graphical --> Current
В этой области обзора можно просмотреть и отредактировать параметры
сварки для тока в графическом представлении.
Пиковый ток и фоновые значения представлены в системе координат.
Ось Y соответствует значению тока в амперах, в то время как ось X
соответствует значению времени.
Различные значения тока для каждого сектора соединены и выстроены в ряд.
Зеленый свет указывает на пиковое значение тока для каждого сектора, тогда
как синий цвет указывает на значение фонового тока для каждого сектора.
Фронт представлен как угловая линия от начала сектора, которая
заканчивается при остановке времени фронта на оси X.
SМасштаб Zoom
Здесь можно регулировать масштаб оси Х в системе координат.
SУправление сваркой Weld control
Кнопки в этом блоке управляют процессом сварки. Вы можете запустить,
остановить, полностью остановить, продолжить или смоделировать начало
процесса сварки.
Рисунок в этом поле показывает другие параметры, связанные с группой
параметров, используемой для тока. Точка останова сектора представлена
черточкой, обведенной в кружочек (поперечное сечение трубы).
Если программа сварки распространяется более чем на одну трубу, эти
формы показаны как последовательность кружков меньшего размера.
Длительность предварительного нагрева отображается в десятых долях
секунды под информацией о точке останова.
Включенный или выключенный особый импульсный режим отображается в
виде красного крестика, указывающего на то, что особый импульсный
режим не используется.
Взаимосвязь между длительностью импульса отображается как цикл
импульсного тока. Различная продолжительность для пикового и фонового
импульса.
SРисунок точки останова
Можно переместить, добавить или удалить точку останова, используя ручку
управления, показанную на рисунке точки останова. Перескочив вперед на
рисунок и выделив его, можно повернуть ручку управления и переместить
белую черточку или «курсор».
Передвижение точки останова:
SНажмите на ручку управления, как только курсор располагается на
перемещаемом курсоре точки останова (черный) или рядом с ним.
Курсор «забирает» точку останова, и она следует за ним, когда он
поворачивается по кругу.
SЧтобы подтвердить новую точку останова, нажмите на ручку
управления.
Создание новой точки останова
SПереместите курсор, поворачивая ручку управления, затем нажмите на
ручку управления один раз в том месте, в котором требуется создать
новую точку останова.
Удаление точки останова:
SНажмите на ручку управления, как только курсор располагается на
удаляемом курсоре точки останова или рядом с ним.
Курсор «забирает» точку останова, и она следует за ним, когда он
поворачивается по кругу.
SПоверните ручку управления к предыдущей или следующей точке
останова и нажмите на ручку управления один раз.
Зона сварки --> Параметры --> Графический --> Подача проволоки
Weld area --> Parameters --> Graphical --> Wire feed
Здесь можно просмотреть и отредактировать параметры управления скоростью
подачи проволоки по секторам.
Система координат показывает скорость, с которой проволока подается при
пиковом и фоновом значениях по секторам.
Фронт представлен как угловая линия от начала сектора в течение введенной
продолжительности фронта.
Зона сварки --> Параметры --> Графический--> Поворот
Weld area --> Parameters --> Graphical --> Rotation
Скорость вращения отображается и редактируется в системе координат одной
линией для каждого значения и временем подъема/спуска. На системе
координат точка останова показана пунктирной линией.
Если импульсное вращение выключено, это отображается в виде
перечеркнутого импульса.
Чтобы сохранить программу сварки, выберите место для сохраняемого
файла либо с помощью блока управления (Определяемые пользователем
программы User Defined Programs) или в USB-накопителе данных (Внешняя
память External Memory).
Укажите имя файла и нажмите кнопку «Сохранить программу сварки Saveweld program», используя ручку управления.
SКопирование программы сварки в другую область Копирование
данной программы сварки в зону расчета
В зависимости от того, какая рабочая область активна, можно скопировать
содержимое из одной области в другую нажатием кнопки «Копировать
данную программу сварки в зону расчета Copy this weld program to Design
area» или кнопки «Копировать данную программу в зону сварки Copy this
weld program to Weld area».
SОчистка, перезагрузка программы сварки Clear Weld area
Чтобы начать новую программу сварки, нажмите кнопку «Очистить зону
сварки, Clear Weld area» или кнопку «Очистить зону расчета, Clear Designarea».
SПроверка Verify
Данная функция используется для того, чтобы проверить, выполнила ли
программа сварки в текущей рабочей области следующие системные
требования:
SВыбран инструмент для программы сварки.
SПодсоединенный инструмент соответствует программе (применяется
только к зоне сварки).
SВ программе есть как минимум 2 сектора (запуск и остановка сектора).
SЗаключительный сектор в программе является сектором останова
(сварочный ток равен нулю).
SВыбранный диаметр трубы соответствует выбранному сварочному
инструменту.
SВ каждом секторе параметры сварки ограничены предельными
значениями (значениями минимума и максимума) для выбранного
инструмента.
5.1.3Информация
Information
Используется для ввода информации о программе сварки. Эта информация не
влияет на сварочный процесс, но полезна для словесного описания
программы.
Название программы Program name указано в верху списка. Оно не
соответствует имени файла в программе управления файлами. Если
задано имя программы, оно используется в качестве подсказки для имени
файла.
В данной области обзора можно просмотреть и изменить отображение
соединения в соответствии с программой сварки. Это информация только о
программе сварки. Она не влияет на сварочный процесс.
В поле «Визуализация, Visualization» можно просмотреть графическое
представление соединения. В поле «Параметр, Parameters» можно отобразить
значения, имеющие отношение к соединению. Значения, которые влияют на
соединение, могут быть изменены в обоих полях.
Эта область обзора позволяет выбрать инструмент и внешние размеры трубы,
для которых создана программа сварки. В поле «Настройки инструмента, Toolsettings» можно с помощью линеек прокрутки просмотреть инструменты и
получить общее представление об «Иллюстрации инструмента, Toolillustration». Чтобы выбрать инструмент, нажмите на ручку управления, а затем,
поворачивая ее и нажимая на нее, выберите тип инструмента.
Внешние размеры трубы выбираются с помощью поворота ручки управления.
Для подтверждения размеров, нажмите на ручку управления. Выбранный
инструмент («Инструмент, Tool ») и размер («Ш:») можно увидеть в верхнем
поле состояния, если производить просмотр из рабочей области.
5.1.6Предельные значения
Limits
Данное поле обзора может использоваться для того, чтобы ограничить степень
пользовательских изменений значений предварительно введенных параметров
в программе сварки.
Чтобы активировать ограничения, установите флажок «Активированные
ограничения, Limits activated» .
Программа сварки может быть создана в зоне расчета для того, чтобы ее
можно было использовать в рабочей области или сохранить в библиотеке для
последующего применения. Чтобы посмотреть, как работает зона расчета, см.
главу 5.1Зона сварки. Зона расчета работает аналогично зоне сварки.
Самым значительным отличием между этими двумя зонами является то, что из
области расчета процесс сварки контролировать нельзя.
5.3Настройки
Settings
Можно изменить вид панели и управлять профилями пользователей в системе
с помощью меню Настройки.
Выберите стартовую панель с меню входа в систему или последнее
просмотренное меню.
Настройки --> Вид --> QData
Settings --> Appearance --> QData
SФункции после сваркиPost weld function
Выберите из:
SОтсутствует, None
SПечать, Print
SСохранить, Save
SПечать+сохранить, Print + save
Сохраненные и распечатанные значения являются показателями настроек
и измерений завершенного процесса сварки. При печати используется
интегральный принтер, установленный в блоке управления.
Значения сохраняются в панели управления под меню «База данных
контроля качества», см. главу5.8.
пор, пока не появится необходимая буква,
нажмите на ручку управления и т. д.
SКогда имя будет введено, нажмайте на
правую стрелочку до тех пор, пока не
выделится пункт «ок».
SНажмите на ручку управления.
В списке появится новый пользователь.
Чтобы изменить пользователя.
SВыделите имя пользователя в списке (путем нажатия кнопок со стрелками).
SПоверните ручку управления, чтобы выбрать необходимого для замены
пользователя, и нажмите на ручку управления еще раз.
Сбоку от списка пользователей появится новое поле, в котором можно
изменить имя или ID выбранного пользователя. Подтвердите изменения,
используя кнопку «ОК».
Чтобы удалить пользователя:
SВыделите имя пользователя.
SНажмите на ручку управления, переместитесь к кнопке «Удалить
пользователя, Delete user» и нажмите на нее.
Пользователь исчезнет из списка.
5.4Вход в систему
Login
Меню входа в систему используется для выбора пользователей и просмотра
версии программы, применяемой для панели и подсоединенных блоков. Можно
просмотреть информацию о версии подсоединенных блоков/подключенных
узлов.
Имя пользователя отображается в верхнем поле состояния, см. главу Панель
управления1.2.
Программу для зоны сварки или зоны расчета можно стереть или отыскать при
использовании меню библиотеки.
Следует помнить, что каждая программа, сохраненная в библиотеке,
составляет 4 - 6 Кб. Внутренняя память блока составляет 1 Гб, таким образом,
существует очень небольшой риск переполнения библиотеки.
ПРИМЕЧАНИЕ! Невозможно удалить предопределенные программы,
начинающиеся с ESAB. Эти программы проверены и предназначены для
работы начальных данных для сходных размеров.
Используя меню фильтров поиска, можно осуществлять поиск программ в
библиотеке по следующим критериям:
SНичего, Nothing
SИмя, Name
SПроект, Project
SМатериал, Material
SВнешний диаметр трубы,
External tube diameter
SТолщина стенки трубы,
Tube wall thickness
Если найдены программы, которые соответствуют данным критериям, эти
программы отображаются в меню «Программы сварки, Weld programs».
Если нет программ, которые не соответствуют выбранным критериям,
перейдите в «Перейти к генерации, Go to Generate», см. главу Генерация 5.10.
5.6Режим ручного управления
Manual mode
При использовании данного меню могут быть проверены все двигатели.
5.6.1Выбор двигателя
Motor selection
Здесь можно выбрать, какой двигатель запустить, а также ввести скорость
двигателя.
Примечание: Этот вид отображает только те двигатели, которые доступны в
системе. Инструмент, выбранный в «Зоне сварки Weld area --> Settings
Настройки» влияет на отображаемую информацию.
Данное меню используется для просмотра и редактирования параметров
инструмента. Новый инструмент можно создать из рабочей области или
используя предопределенные инструменты. Инструменты, которые созданы
пользователем, могут быть удалены, изменены или сохранены. Предопреде
ленные инструменты, которые поставляют с системой, не могут быть изменены
или удалены.
Обратите внимание на то, что инструменты, которые непосредственно
используются, назначены в особой рабочей области, инструментальной
области. Все изменения, представленные в описанной выше области
просмотра, влияют только на инструментальную область и сохраняются по
требованию пользователя.
5.7.1Загрузить/сохранить
Load/save
В данной области просмотра можно загрузить базовый инструмент при
создании нового инструмента, очистить пользовательские инструменты и
сохранить инструменты.
Выберите инструмент для использования (введите параметр в инструменталь
ную область) перемещаясь по списку инструментов с помощью левой и правой
стрелочки. Поверните ручку управления, чтобы выбрать инструмент.
Перейдите к кнопке «Загрузить инструмент, Load tool», нажмите на ручку
управления и подтвердите выбор инструмента, который хотите использовать.
Также возможно использование технических характеристик инструмента (тип
инструмента), например, инструмент с определенным диапазоном диаметра.
Удалите созданный инструмент, выбрав его в списке, нажмите ручку
управления на пункте «Удалить инструмент, Delete tool» и подтвердите его
удаление, нажав на кнопку «Да, Yes». Невозможно удалить какой-либо
инструмент, который был поставлен вместе с системой.
Сохраните созданный инструмент как новый или замените им существующий
инструмент (нельзя переместить инструмент, который был поставлен вместе с
системой).
Чтобы сохранить инструмент как новый (или новый тип инструмента):
SПерейдите к списку инструментов (или типов инструмента), используя
курсор вправо/влево.
SПоверните ручку управления, чтобы выделить «Новый, New» в списке.
SНажмите кнопку меню и выберите «Действия инструмента, Tool action».
SНажмите кнопку «Сохранить инструмент, Save tool».
SНажмите ручку и подтвердите сохранение инструмента как нового,
используя кнопку «Да, Yes».
Чтобы заменить существующий инструмент, используйте ту же процедуру, что
описана выше, но в этом случае выберите существующий инструмент из списка
инструментов.
Можно загрузить инструмент в систему из устройства памяти USB, если в
корневом каталоге файловой структуры существует файл инструмента
«MechTIG_Tools.xml».
Выполните следующее:
SПодсоедините устройство памяти USB к USB терминалу панели, в котором
файл «MechTIG_Tools.xml» расположен в корневом каталоге файловой
системы.
SНажмите «Загрузка инструментов с usb-носителя данных, Load tools from
usb-memory», используя кнопку со стрелками.
SНажмите на ручку управления и подтвердите выбор, используя кнопку «Да ,
Yes» для отмены всех внесенных к инструменту изменений.
Очистите или сбросьте все параметры инструментальной области,
переместившись к кнопке «Очистить инструмент, Clear tool» и нажмите на ручку
управления. Подтвердите отмену внесенных изменений, нажав кнопку «Да,
Yes», расположенную в инструментальной области.
Чтобы сохранить все инструменты в USB устройстве памяти:
SПодсоедините устройство памяти USB к USB терминалу панели.
SПерейдите к кнопке «Сохранить инструменты с USB-носителя данных, Save
tools to usb-memory», нажмите на ручку управления.
SПодтвердите сохранение инструментов, нажав на кнопку «Да, Yes» и
перезапишите сохраненные инструменты на накопителе данных USB.
Этот вид используется при загрузке инструмента или при создании нового
инструмента. Здесь можно просмотреть и отредактировать все значения
параметров для инструмента.
Поле «Основные настройки, General settings» содержит основные настройки
для инструмента, в то время как поле «Параметры ограничений, Parameterlimits» определяет максимальные и минимальные значения для параметров.
Если для мин. значений высвечивается показатель 0, это означает, что
минимальное значение не было установлено, и если максимальное значение
65535, это означает, что максимальное значение не установлено. (В некоторых
случаях, когда используется десятичная дробь, 655,30 или 6553,5 могут
означать отсутствие установок).
5.7.3Редактирование данных двигателя
Edit motor data
В данной области обзора можно просмотреть и отредактировать
специфические настройки двигателя. Настройки существуют для каждого
двигателя (вращение, подача проволоки, сварка с поперечными колебаниями
электрода, управление напряжением дуги). Существует три параметра для
каждого двигателя. Параметры «Настройка параметров», «Масштабное
расположение» («числитель», «знаменатель») и «масштабная скорость»
(«числитель», «знаменатель»).
Добавьте значение 100 для параметра «Масштабное расположение
(числитель)» двигателя, который управляет вращением.
Выполните следующее:
SПерейдите к следующему текстовому полю над «Параметрами двигателя,
Motor parameter», используя перемещение курсора вправо/влево.
SПоворачивайте ручку управления до тех пор, пока в текстовом поле не
появится пункт «Масштабное расположение (числитель)»,и нажмите на
ручку управления.
SИзмените значение на 100, повернув ручку управления. Нажмите на ручку
управления, чтобы продолжить настройку.
SПоверните ручку управления таким образом, чтобы пункт «Вращение,
Rotation» появился в текстовом поле. Подтвердите выбор, нажав на ручку
управления.
SНажмите на ручку управления, чтобы добавить (или отредактировать)
значение в списке параметров для вращения двигателя.
Можно удалить параметры двигателя, выделяя их в списке параметров
двигателя путем нажатия на ручку управления, перехода к кнопке «Удалить,
Delete» и нажатия на ручку управления для того, чтобы удалить выбранный
параметр из списка.
5.8Журналы регистрации
Logs
Данное меню позволяет просматривать журналы регистрации, скомпилирован
ные системой.
5.8.1Журнал регистрации событий
Event log
Возникновение ошибки отображается с помощью символа, который
отображается справа от логотипа ESAB. Когда оператор заходит в меню
журнала регистрации событий, символ исчезает.
Используется для отображения
операционных сообщений
Для того, чтобы очистить или удалить все операционные сообщения из
журнала регистрации, перейдите к кнопке «Очистить журнал регистрации, Clearlog» с помощью клавиш со стрелками и нажмите на ручку управления.
Подтвердите удаление всех событий нажатием кнопки «Да, Yes» с помощью
ручки управления. Журнал регистрации событий перезагрузился и не содержит
данных.
Также можно сохранить журнал регистрации событий на внешнем USB
накопите данных.
Выполните следующее:
SВставьте память USB в USB-разъем панели, переместите фокус с помощью
стрелок на кнопку «Сохранить, Save».
SНажмите на ручку управления. Если журнал событий был сохранен
правильно, в нижней строке текущего состояния появится текст «Журнал
событий сохранен, Event log saved».
1=блок охлаждения (cooling unit)6= управлением двигателем 1 (motor
control 1), вращение, подача
проволоки
2= источник питания (power source)8= блок сварочных параметров (weld
data unit)
4= дистанционное управление (remote
control)
Ниже описываются коды ошибок, которые пользователь может устранить
самостоятельно. При возникновении ошибки с другим кодом обратитесь к
технику по обслуживанию оборудования.
КодОписание
5Выход промежуточного напряжения постоянного тока за пределы
допустимого диапазона
Недопустимо высокое или недопустимо низкое напряжение. Слишком высокое
напряжение может быть вызвано резкими колебаниями в сети питания или слабым
источником питания (обеспечение высокой индуктивности источника питания или
потеря фазы).
Работа блока питания остановлена и не может начаться вновь.
Действие: Выключите сетевое питание, чтобы перевести устройство в исходное
состояние. Если неисправность не устраняется, вызовите специалиста по
обслуживанию.
6Высокая температура
Сработала защита от тепловой перегрузки.
Выполняемый сварочный процесс остановлен и не может быть запущен повторно до
тех пор, пока выключатель не будет возвращен в исходное положение.
Действия: Убедитесь в том, что отверстия для забора и выпуска охлаждающего
воздуха не перекрыты и не забиты грязью. Проверьте используемый рабочий цикл,
чтобы убедиться в отсутствии перегрузки оборудования.
Если неисправность повторяется, вызовите специалиста по обслуживанию.
11Неисправность в системе слежения за током, (вращение, подача проволоки)
Когда двигатель не может поддерживать свою скорость. Сварка останавливается.
Действия: Проверьте, , чтобы проволока в инструменте/блоке подачи не была
спутана, и чтобы блок перемещался с достаточной скоростью. Если неисправность
не устраняется, вызовите специалиста по обслуживанию.
11Неисправность в системе слежения за током, (источник питания)
Недопустимо высокое или недопустимо низкое напряжение. Слишком высокое
напряжение может быть вызвано резкими колебаниями в сети питания или слабым
источником питания (обеспечение высокой индуктивности источника питания или
потеря фазы). Работа блока питания остановлена и не может начаться вновь.
Действие:Выключите сетевое питание, чтобы перевести устройство в исходное
состояние. Если неисправность не устраняется, вызовите специалиста по
обслуживанию.
12Ошибка внутренней связи (предупреждение)
Временное превышение нагрузки на шине системы CAN.
Отсутствие соединения блока питания с пультом..
Действие:Проверьте правильность подсоединения всего оборудования.
Если неисправность не устраняется, вызовите специалиста по обслуживанию.
Шина системы CAN временно прекратила работу из-за слишком высокой загрузки.
Процесс сварки прекращается.
Действия: Проверьте правильность соединения всего оборудования. Выключите
питание от сети, чтобы перевести устройство в исходное состояние. Если
неисправность не устраняется, вызовите специалиста по обслуживанию.
17Отсутствие контакта с блоком
Отсутствие контакта с блоком Подача газа не выключается, ее требуется выключить
вручную.
Пуск заблокирован
Действия: Проверьте кабели. Если неисправность не устраняется, вызовите
специалиста по обслуживанию.
19Ошибка памяти в памяти RAM для данных, посылаемых аккумулятором.
Напряжение аккумуляторной батареи слишком низкое Если батарею не заменить,
все сохраненные данные будет потеряны.
Данная неисправность не препятствует выполнению функций.
Действия: Вызовите специалиста по обслуживанию для замены источника питания.
20В программе сварки сохранены неверные заданные значения
При запуске обнаружены недопустимые значения.
Действие: Измените параметры программы сварки. Если неисправность не
устраняется, вызовите специалиста по обслуживанию.
29Отсутствие потока охлаждающей воды
Сработало реле контроля потока.
Процесс сварки остановлен, и его повторный пуск заблокирован.
Действия: Проверьте контур подачи охлаждающей воды, насос и шланги.
32Отсутствие потока газа
Расход газа составляет менее 3,5 л/мин. Пуск заблокирован.
Действия: Проверьте газовый клапан, шланги и соединители.
41Сбой начала сварки
Источник питания не может зажечь сварочную дугу.
Действие: Проверьте кабели сварки и инструмент.
5.8.2База данных контроля качества
QData
Здесь можно просмотреть
данные, сохраненные под
послесварочной функцией, см.
главу5.3.
Работает при использовании 2-х шагового управления сварочной горелкой.
Нарастание
СпадПодача
защитного
газа после
гашения дуги
При 2-х тактном режиме управления нажатие куркового выключателя (1)
горелки TIG запускает предварительную подачу защитного газа (если эта
функция включена), а затем зажигается электрическая дуга. Ток возрастает до
заданного значения (в соответствии с функцией нарастания, если она
включена). При отпускании куркового выключателя (2) подача тока
прекращается (или контролируется функцией спада, если она включена), и
дуга гаснет. Подача защитного газа после гашения дуги продолжается, если
такая функция включена.
4-х тактный режим
Подача защитно
го газа
Работает при использовании 4-х шагового управления сварочной горелкой.
Нарастание
СпадПодача
защитного
газа после
гашения дуги
При 4-х тактном режиме управления нажатие куркового выключателя (1)
запускает предварительную подачу защитного газа (если эта функция
включена) . По окончании времени предварительной подачи защитного газа ток
повышается до начального уровня (несколько ампер), и загорается
электрическая дуга. При отпускании куркового выключателя (2) ток возрастает
до заданного значения (в соответствии с функцией нарастания, если она
включена). Если затем нажать на курковый выключатель (3), подача тока
сбросится до начального уровня (в соответствии с функцией спада, если она
включена) При повторном отпускании пускового выключателя (4) дуга гасится,
и начинается подача защитного газа после гашения дуги.
Функция HF зажигает дугу при помощи воспроизводимой искры, когда электрод
приближается к детали.
LiftArct
Функция Lift Arct («Поднять дугу») зажигает дугу, когда электрод касается
свариваемой детали, а затем приподнимается над ней.
Зажигание дуги с помощью функции LiftArct. Шаг 1: Электрод удерживается напротив
детали. Шаг 2: нажат курковый выключатель, и начинается подача слабого тока. Шаг 3:
сварщик отводит электрод от детали; дуга зажигается и уровень тока автоматически
повышается до заданного значения.
Пиковый ток, Peak current
Большее из двух значений тока при импульсном режиме.
Фоновый ток , Background current
Меньшее из двух значений тока при импульсном режиме.
Длительность импульса, Peak time
Часть периода импульса, в течение которой включен ток импульса.
Длительность фона, Background time
Длительность фонового тока, которая вместе с длительностью импульсного
тока, представляет собой период импульса.
Функция нарастания означает, что после загорания дуги TIG, ток медленно
повышается до заданной величины. Это обеспечивает более «мягкий»
разогрев электрода и дает возможность сварщику правильно расположить
электрод до того, как будет достигнута полная сила тока.
Спад
При сварке TIG используется также функция снижения, когда ток «медленно»
понижается в течение заданного времени, что позволяет избежать
образования кратера и/или растрескивания при завершении сварки.
Подача защитного газа, Gas preflow
Контролирует продолжительность предварительной подачи защитного газа до
момента зажигания дуги. Также смотрите информацию в главе 3.5.
Подача защитного газа после гашения дуги, Gas postflow
Регулировка времени подачи защитного газа после гашения дуги. Также
смотрите информацию в главе 3.5.
5.10Создать
Generate
Здесь может быть создана полная базовая программа сварки и добавлена в
зону расчета или непосредственно в зону сварки. Программа может быть
использована как основа для создания пользовательской программы.
2 такта2-х тактное управление сварочной горелкой
4 такта4-х тактное управление сварочной горелкой
Газ для сваркиЗащитный газ для верхней стороны сварного шва.
Газ для сварки
корневого шва
БиблиотекаПамять для хранения программ сварки.
Длительность
импульса
Длительность
предварительного
нагрева
Длительность фонаДлительность фонового тока, которая вместе с длительностью
АмплитудаПоперечные колебания.
Зона расчетаПрограммы сварки созданы в данном меню.
Зона сваркиПрограммы в зоне сварки контролируют процесс сварки.
Конец сектораПоследний сектор сварки в последовательности сварки.
Начало сектораПервый сектор сварки в последовательности сварки.
НарастаниеПостепенное возрастание значения.
ПроверкаПроверьте, чтобы в программе были соблюдены допустимые
Продолжительность
задержки
Прямоугольный
импульс
Пиковое напряжение Функция управления напряжения дуги при пиковом токе.
Пиковый токНаивысшее из двух текущих значений при использовании
Особый
импульсный режим
Пуск подачи газаОсобый защитный газ с высоким качеством ионизации, который
СекторОпределенная секция трубы.
Скорость вращенияСкорость вращения электрода вокруг детали.
Система секторовКак отображается разделение на сектора, с помощью градусов или
СпадПостепенное уменьшение значения.
СоздатьПоиск полной основной программы сварки.
Точка остановаНачальная точка для нового сектора.
Фоновая скорость
подачи проволоки
Фоновое
напряжение
Защитный газ для нижней стороны сварного шва (сторона корня
сварного шва).
Продолжительность включения тока в течение периода импульса.
Время задержки перемещения сварки при предварительном нагреве
детали.
пикового тока представляет период импульса.
значения.
Время, которое требуется для стабилизации напряжения дуги перед
началом контроля напряжения дуги.
Особый импульсный режим с импульсным вращением.
импульсного тока или текущее значение при использовании
постоянного тока.
Сварочный ток синхронизируется с колебательным движениям.
способствует зажиганию дуги.
точки остановов.
Скорость подачи проволоки на протяжении указанной длительности
фона.
Функция управления напряжением дуги при использовании фонового
тока.
