WeldCloud™ Mobile

Brugsanvisning

0464 547 001 DK 20171106

Valid for: Serial no: 648-xxx-xxxx

INDHOLDSFORTEGNELSE

SIKKERHED ................................................................................................ 4

1.1 Betydning af symboler........................................................................... 4

1.2 Sikkerhedsforanstaltninger ................................................................... 4

INDLEDNING ............................................................................................... 6

2.1 Udstyr ...................................................................................................... 6

TEKNISKE DATA......................................................................................... 7

INSTALLATION............................................................................................ 8

DRIFT........................................................................................................... 10

5.1 Tilslutninger og betjeningselementer................................................... 10

5.2 Startsekvens ........................................................................................... 11

VEDLIGEHOLDELSE .................................................................................. 12

6.1 Eftersyn og rengøring ............................................................................ 12

BESTILLING AF RESERVEDELE............................................................... 13

DIAGRAM ............................................................................................................. 14

BESTILLINGSNUMRE ......................................................................................... 15

TILBEHØR ............................................................................................................ 16

Vi forbeholder os retten til at ændre specifikationerne uden forudgående varsel.

0464 547 001 © ESAB AB 2017

1 SIKKERHED

1.1 Betydning af symboler

Som anvendt i hele denne manual: Betyder Forsigtig! Vær på vagt!

FARE! Betyder umiddelbar fare, som, hvis den ikke undgås, vil resultere i

omgående, alvorlig personskade eller død.

ADVARSEL! Betyder potentielle farer, som kan medføre personskade eller død.

FORSIGTIG! Betyder farer, som kan medføre mindre personskade.

ADVARSEL!

Før brug skal du læse og forstå brugsanvisningen og følge alle forskrifter på etiketter, din arbejdsgivers sikkerhedsforanstaltninger og sikkerhedsdatabladene (SDS).

1.2 Sikkerhedsforanstaltninger

Brugerne af ESAB-udstyret har det endelige ansvar for at sikre, at alle, der arbejder på eller i nærheden af udstyret, overholder alle relevante sikkerhedsforskrifter. Sikkerhedsforskrifterne skal opfylde de krav, der gælder for denne type udstyr. Følgende anbefalinger bør overholdes udover de standardregler, der gælder på arbejdspladsen.

Alt arbejde skal udføres af faguddannet personale, der har grundigt kendskab til betjening af udstyret. Forkert betjening af udstyret kan føre til farlige situationer, som kan medføre skader på operatøren og udstyret.

1. Alle, der bruger udstyret, skal have kendskab til følgende: ○ Betjeningen ○ Placering af nødstopknapper ○ Funktionen ○ Relevante sikkerhedsforskrifter ○ Svejsning og skæring og anden relevant brug af udstyret

2. Operatøren skal sørge for følgende: ○ At ingen uvedkommende personer befinder sig i arbejdsområdet omkring

udstyret, når det startes op

○ At alle personer bærer beskyttelsesudstyr, når buen tændes eller arbejdet med

udstyret påbegyndes

3. Arbejdspladsen skal: ○ Være egnet til formålet ○ Være fri for træk

0464 547 001

- 4 -

1 SIKKERHED

4. Personligt beskyttelsesudstyr: ○ Brug altid det anbefalede personlige beskyttelsesudstyr, f.eks.

beskyttelsesbriller, flammesikkert tøj, beskyttelseshandsker

○ Bær ikke løstsiddende genstande som tørklæder, armbånd, ringe mm., som kan

hænge i eller forårsage forbrændinger

5. Generelle forholdsregler: ○ Kontroller, at returkablet er tilsluttet korrekt ○ Arbejde på højspændingsudstyr skal altid udføres af en faguddannet

elektriker

○ Egnet brandslukningsudstyr skal være tydeligt mærket og inden for rækkevidde ○ Smøring og vedligeholdelse må ikke udføres på udstyret, mens det er i brug

FORSIGTIG!

Udstyr i klasse A er ikke beregnet til brug i boligområder, hvor strøm leveres via den offentlige lavspændingsforsyning. Der kan opstå problemer med at sikre den elektromagnetiske kompatibilitet for udstyr i klasse A disse steder på grund af både ledet og udstrålet støj.

BEMÆRK! Elektronisk udstyr skal bortskaffes via

genvindingssystemet!

I henhold til EU-direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr samt implementering af dette i henhold til national lovgivning skal udtjent elektrisk og/eller elektronisk udstyr bortskaffes via en genvindingsstation.

Som ansvarlig for udstyret er det dit ansvar at indhente oplysninger om godkendte indsamlingssteder.

Yderligere oplysninger fås ved at kontakte den nærmeste ESAB-forhandler.

ESAB forhandler et udvalg af svejsetilbehør og personlige værnemidler. For information om, hvordan du bestiller disse produkter, skal du kontakte din lokale ESAB-forhandler eller besøge os på vores hjemmeside.

0464 547 001

- 5 -

2 INDLEDNING

WeldCloud™ Mobile muliggør to-vejs kommunikation mellem svejsestrømkilden og en ekstern WeldCloud™-server, enten via Wi-Fi, kabelforbundet LAN eller 3G. WeldCloud™ Mobile har indbygget GPS-funktionalitet til sporing af svejsestrømkildens placering. Der er også et Bluetooth-interface, som muliggør tilslutning til en Bluetooth-enhed, f.eks. en Bluetooth stregkodescanner.

WeldCloud™ Mobile kan anvendes sammen med strømkilder, der er udstyret med en W82-styreenhed eller et PEK-styrepanel.

2.1 Udstyr

WeldCloud™ Mobile leveres med:

• En brugsanvisning

• Styrekabel til tilslutning til en W82-styreenhed eller til et PEK-styrepanel

• To ethernet-kabler til tilslutning til LAN og en W82styreenhed eller et PEK-styrepanel

Brugsvejledninger på andre sprog kan downloades fra internettet: www.esab.com.

0464 547 001

- 6 -

3 TEKNISKE DATA

WeldCloud™ Mobile

Forsyningsspænding fra strømkilde via W8

32-50 V AC, 50-60 Hz

Vægt 2,15 kg (4,74lb)

Mål (l × b × h) 205 × 135 × 189 mm (8,07 ×

5,31 × 7,44 tommer)

Kapslingsklasse IP23

Kapslingsklasse IP-koden angiver kapslingsklassen, dvs. graden af beskyttelse mod indtrængning af massive

genstande eller vand.

0464 547 001

- 7 -

4 INSTALLATION

WeldCloud™ Mobile kan anvendes sammen med alle strømkilder, der er udstyret med en W82-styreenhed eller et PEK-styrepanel.

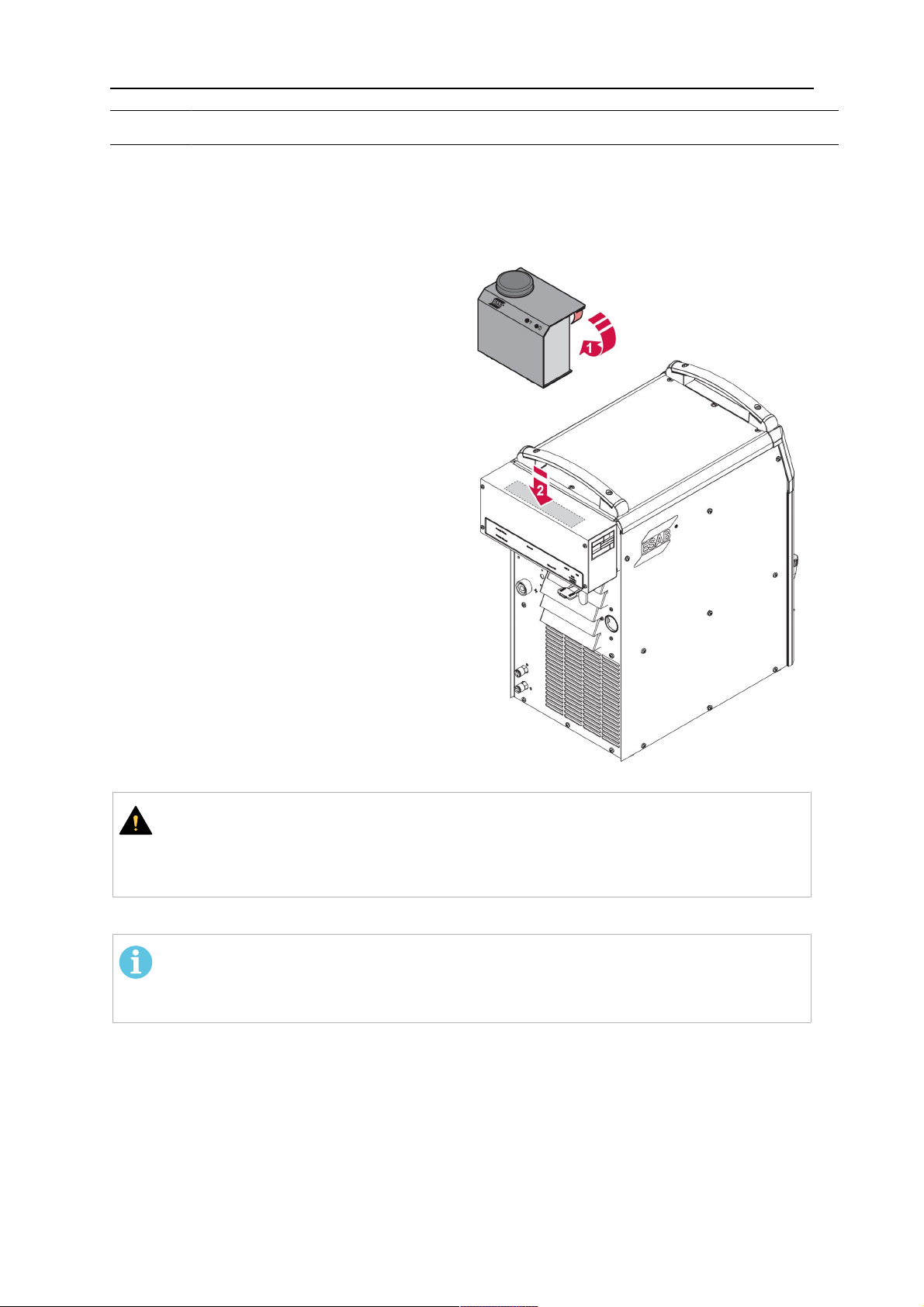

Monter WeldCloud™ Mobile oven på W8

1. Rengør overfladen på W82-styreenheden med alkohol, inden du monterer

WeldCloud™ Mobile oven på den.

2. Fjern beskyttelsesovertrækket fra Dual Lock-fastgørelsessystemet.

3. Fastgør WeldCloud™ Mobile midt på W82-styreenheden som angivet af det grå

område i illustrationen.

Tilslut WeldCloud™ Mobile

1. Sørg for, at alt relevant udstyr er slukket.

2. Tilslut styrekablet fra den interne CAN på W82-styreenheden til CAN-stikket på

WeldCloud™ Mobile.

3. Tilslut ethernet-kablet fra W82-styreenheden til LAN-port 1 på

WeldCloud™ Mobile.

4. Valgfrit: Hvis Wi-Fi eller 3G ikke anvendes: Tilslut et ethernet-kabel fra LAN-port 2 på WeldCloud™ Mobile til eksternt LAN. Pas på ikke at klemme ethernet-kablet mellem strømkabler eller svejsekabler. For tilslutningsmuligheder på WeldCloud™ Mobile, se afsnittet DRIFT.

FORSIGTIG!

Når WeldCloud™ Mobile anvendes på en traktor, må der ikke benyttes kabelforbundet LAN til dataoverførsel. Risiko for personskade eller skader på udstyret.

Sørg for, at antennen på WeldCloud™ Mobile ikke er dækket til eller blokeret.

BEMÆRK!

Lad Dual Lock-klæbemidlet klæbe til overfladen på W82-styreenheden i 24 timer for at opnå fuld styrke.

0464 547 001

- 8 -

4 INSTALLATION

Sådan fjerner og fastgør du WeldCloud™ Mobile på W8

Afmontering: Tag fat i bunden af WeldCloud™ Mobile, og træk den langsomt udad og væk

fra W82-styreenheden som vist til venstre i illustrationen nedenfor.

Montering: Placer WeldCloud™ Mobile lige ned i W82-styreenheden, som vist til højre i illustrationen nedenfor. Sørg for, at Dual Lock-fastgørelsessystemet er monteret korrekt.

Montering af WeldCloud™ Mobile med PEK

Kontakt dit servicecenter vedrørende retningslinjer for specifikke systemkonfigurationer.

0464 547 001

- 9 -

5 DRIFT

5.1 Tilslutninger og betjeningselementer

1. Antenne Kombineret Wi-Fi-, 3G- og GPS-antenne til trådløs tilslutning

2. Status-LED Angiver status for WeldCloud™ Mobile

3. Strøm-LED Angiver, at WeldCloud™ Mobile forsynes med strøm

4. LAN-stik 2 Ethernet-port 2 anvendes til eksterne tilslutninger

5. CAN-stik, han Anvendes til at strømforsyne til WeldCloud™ Mobile samt tilslutning af styrekablet til W82-styreenheden eller PEK-styrepanelet

6. CAN-stik, hun Anvendes til kommunikation med ESAB-trådfremføringsenhed

7. LAN-stik 1 Ethernet-port 1 anvendes til at tilslutte en W82-styreenhed eller et PEK-styrepanel

0464 547 001

- 10 -

5 DRIFT

5.2 Startsekvens

WeldCloud™ Mobile starter op, når enheden strømforsynes via W82eller PEK via styrekablet, som er tilsluttet W82eller PEK. Datakommunikationen mellem WeldCloud™ Mobile og W82eller PEK går gennem ethernet-kablet.

A – den hvide LED-indikator

Den hvide LED-indikator på WeldCloud™ Mobile angiver, at WeldCloud™ Mobile forsynes med strøm.

B – den røde LED-indikator

Den røde LED-indikator på WeldCloud™ Mobile angiver enhedens status.

Den røde LED-indikator lyser i 2 minutter, når WeldCloud™ Mobile starter op for at angive, at opstarten er færdig, og at ingen fejl er fundet.

Når den røde LED-indikator slukkes efter opstarten, betyder det, at der ikke er registreret nogen problemer.

En konstant lysende rød LED-indikator angiver efter opstartssekvensen, at konfigurationsfilen er beskadiget, eller at der er en fejl i udstyret eller med et netværksparameter.

Den røde LED-indikator blinker:

• To korte blink angiver, at der ikke er nogen forbindelse til WeldCloud™

• Et kort og to lange blink angiver, at der ikke er nogen forbindelse til W82eller PEK

Kombinationer af begge blinksekvenser er mulig.

C - Wi-Fi-betjening

Wi-Fi er aktiveret, når svejsestrømkilden er tændt.

Wi-Fi-funktionen starter som et hotspot med et standard hotspot-navn. Dette hotspot fremstår som et tilgængeligt Wi-Fi-netværk. Når der er oprettet forbindelse, er det muligt at få adgang til strømforsyningens webbrugergrænseflade. For yderligere oplysninger om WeldCloud™-enheden og dens funktioner henvises til betjeningsvejledningen til WeldCloud™.

Brugsanvisningerne og reservedele er tilgængelige på internettet på adressen:

www.esab.com.

0464 547 001

- 11 -

6 VEDLIGEHOLDELSE

BEMÆRK!

Regelmæssig vedligeholdelse er vigtigt for at opnå en sikker og pålidelig drift.

FORSIGTIG!

Only persons with the appropriate electrical knowledge (authorised personnel) may remove the safety plates.

FORSIGTIG!

Alle leverandørens garantiforpligtelser bortfalder, såfremt kunden forsøger at afhjælpe fejl i produktet i garantiperioden.

6.1 Eftersyn og rengøring

Kontroller regelmæssigt styreenhedens elektriske forbindelse til strømkilden, at forbindelserne er frie for fejl og at de er tilsluttet korrekt.

0464 547 001

- 12 -

7 BESTILLING AF RESERVEDELE

WeldCloud™ Mobile er konstrueret og afprøvet i overensstemmelse med de europæiske standarder EN 60950-1:2012 og EN 60974-10:2014. Serviceafdelingen, der har udført service- eller reparationsarbejde, er forpligtet til at kontrollere, at produktet fortsat er i overensstemmelse med de omtalte standarder.

Reserve- og sliddele kan bestilles via den nærmeste ESAB-forhandler. Se bagsiden af dette dokument. Ved bestilling skal produkttype, serienummer, betegnelse og reservedelsnummer i overensstemmelse med reservedelslisten angives. Dette letter afsendelsen og sikrer korrekt levering.

0464 547 001

- 13 -

DIAGRAM

0464 547 001

- 14 -

BESTILLINGSNUMRE

Ordering no. Denomination Notes

0464 550 880 WeldCloud™ Mobile Wi-Fi/Wired

LAN/3G/Bluetooth communication, GPS functionality

0463 450 *01 Instruction manual WeldCloud™ WeldCloud™ software

0463 391 001 Spare parts list WeldCloud™ Mobile

0740 800 203 Service manual W82, Retrofit Mig 4004i

WeldCloud™, WeldCloud™ Mobile

Brugsanvisningerne og reservedele er tilgængelige på internettet på adressen:

www.esab.com.

0464 547 001

- 15 -

TILBEHØR

0456 527 885 Control cable (connectors included)

0.45 m, 12 poles

0465 816 001 Ethernet cable (connectors included)

0.5 m industrial

0464 547 001

- 16 -

TILBEHØR

0464 547 001

- 17 -
