Page 1

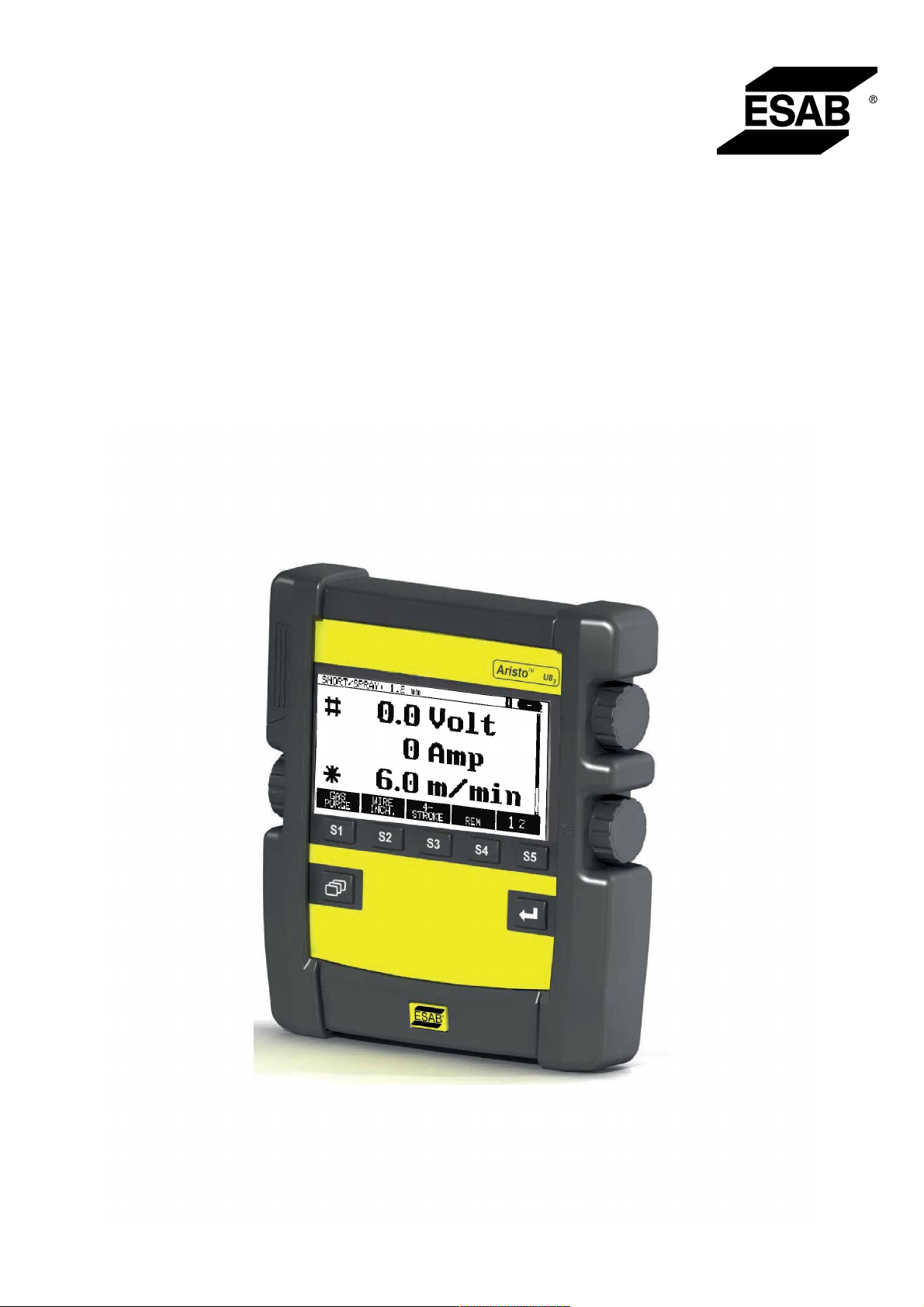

Aristo®

U82

Kezelési utasítás

0460 896 601 HU 20190904

Valid for: from program version 1.30A

Page 2

Page 3

TARTALOMJEGYZÉK

BIZTONSÁG ................................................................................................ 6

BEVEZETÉS ................................................................................................ 8

2.1 Aristo U82 vezérlőpanel......................................................................... 8

2.1.1 Billentyűk és gombok ........................................................................... 9

2.2 Helyszín................................................................................................... 10

2.3 USB-csatlakozás .................................................................................... 10

2.3.1 Programfrissítés USB memória segítségével....................................... 10

2.3.2 Fájlátvitel USB memória segítségével.................................................. 11

2.4 Első lépés – nyelvválasztás .................................................................. 11

2.5 Kijelző...................................................................................................... 12

2.5.1 A kijelzőn megjelenő szimbólumok ...................................................... 13

2.5.2 A VRD és a hibajelzés ikonja ............................................................... 14

2.6 Általános információ a beállításokról................................................... 14

2.6.1 Számértékek beállítása ........................................................................ 14

2.6.2 Beállítás a megadott opciókkal............................................................. 15

2.6.3 Beállítások BE/KI (ON/OFF)................................................................. 15

2.6.4 VISSZA (QUIT) és ENTER................................................................... 15

MENÜK ........................................................................................................ 16

3.1 Főmenü.................................................................................................... 16

3.1.1 Konfiguráció menü ............................................................................... 16

3.1.2 Eszközök menü .................................................................................... 17

3.1.3 Hegesztési adatok beállítása menü ..................................................... 17

3.1.4 Mérés.................................................................................................... 18

3.1.5 Hegesztési adattár ............................................................................... 19

3.1.6 Programváltozás menü ........................................................................ 19

MIG/MAG HEGESZTÉS .............................................................................. 20

4.1 Beállítások a hegesztési adatok beállítása menüben ......................... 20

4.1.1 MIG/MAG hegesztés spontán ívvel...................................................... 20

4.1.2 Impulzusos MIG/MAG hegesztés ......................................................... 22

4.1.3 MIG/MAG hegesztés SuperPulse, primer/szekunder,

spontán/impulzus módban ...................................................................

4.2 A beállítások funkcióinak ismertetése ................................................. 26

4.2.1 QSet ..................................................................................................... 32

4.2.2 Szinergiacsoport................................................................................... 33

4.3 SuperPulse.............................................................................................. 33

4.3.1 Huzal- és gázkombinációk ................................................................... 34

4.3.2 Különböző impulzus módszerek........................................................... 34

4.3.3 Huzaladagoló egység........................................................................... 35

MMA HEGESZTÉS ...................................................................................... 37

5.1 MMA......................................................................................................... 37

5.2 A beállítások funkcióinak ismertetése ................................................. 37

0460 896 601 © ESAB AB 2019

Page 4

TARTALOMJEGYZÉK

TIG HEGESZTÉS......................................................................................... 39

6.1 Beállítások a hegesztési adatok beállítása menüben ......................... 39

6.1.1 Impulzus nélküli TIG-hegesztés ........................................................... 39

6.1.2 Impulzusos TIG-hegesztés................................................................... 40

6.2 A beállítások funkcióinak ismertetése ................................................. 40

FARAGÁS.................................................................................................... 45

7.1 Beállítások a hegesztési adatok beállítása menüben ......................... 45

7.2 Az egyes funkciók ismertetése ............................................................. 45

MEMÓRIAKEZELÉS ................................................................................... 46

8.1 A vezérlőpanel működési módja........................................................... 46

8.2 Tárolás..................................................................................................... 46

8.3 Előhívás................................................................................................... 47

8.4 Törlés....................................................................................................... 48

8.5 Másolás ................................................................................................... 49

8.6 Szerkesztés............................................................................................. 50

8.7 Név........................................................................................................... 51

KONFIGURÁCIÓ ......................................................................................... 53

9.1 Lakat funkció .......................................................................................... 53

9.1.1 A lakat funkció státusa ......................................................................... 53

9.1.2 A kód beállítása/módosítása ................................................................ 54

9.2 Távvezérlés ............................................................................................. 54

9.2.1 Elmaradt váltás..................................................................................... 55

9.2.2 A digitális távirányító egység konfigurálása ......................................... 55

9.2.3 Az analóg távirányító egység konfigurálása......................................... 55

9.2.4 Skála a bemenetekhez ......................................................................... 56

9.3 MIG/MAG alapbeállítások ...................................................................... 56

9.3.1 Működtetőkapcsoló mód (2-ütem/4-ütem)............................................ 57

9.3.2 4-ütem konfiguráció.............................................................................. 58

9.3.3 Funkciógombok konfigurációja............................................................. 59

9.3.4 Feszültségértékek impulzus módban ................................................... 60

9.3.5 AVC adagoló......................................................................................... 60

9.3.6 Release pulse....................................................................................... 60

9.3.7 Feszültségszabályozó lapos statikus ................................................... 60

9.3.8 Krátertölt. késl. idő akt.......................................................................... 60

9.3.9 Heg. ind. ív kik. késl. idő....................................................................... 61

9.3.10 A becsült áramerősség megjelenítése ................................................. 61

9.4 MMA alapbeállítások .............................................................................. 62

9.5 Programváltás funkciógombok............................................................. 62

9.6 Kettős startjel források .......................................................................... 62

9.7 Távszabályzó eng. .................................................................................. 62

9.8 WF ellenőrzés ......................................................................................... 63

0460 896 601 © ESAB AB 2019

Page 5

TARTALOMJEGYZÉK

9.9 Autom. mentés mód ............................................................................... 63

9.10 Határmérés heg. áll ................................................................................ 63

9.11 A hegesztéshez bejelentkezés szükséges........................................... 63

9.12 Memória távvezérlés .............................................................................. 64

9.13 Kettős huzalelőtolók .............................................................................. 65

9.13.1 A kettős huzalelőtolók konfigurálása .................................................... 66

9.13.2 A hegesztési adattár koncepciója az M1 10P távvezérlők esetében ... 66

9.14 Minőség-ellenőrzési funkciók ............................................................... 66

9.14.1 Minőség-ellenőrzési funkciólista tárolása ............................................. 67

9.15 Karbantartás ........................................................................................... 67

9.16 Hosszmérték ........................................................................................... 68

9.17 Mérési érték gyakorisága ...................................................................... 68

9.18 Regiszter gomb....................................................................................... 68

9.19 Világító kijelzős időzítő .......................................................................... 69

ESZKÖZÖK ................................................................................................. 70

10.1 Hibalista .................................................................................................. 70

10.1.1 A hibakódok ismertetése ...................................................................... 71

10.2 Exportálás/Importálás............................................................................ 75

10.3 Intéző ....................................................................................................... 76

10.3.1 Fájl/mappa törlése................................................................................ 77

10.3.2 Fájl/mappa átnevezése ........................................................................ 77

10.3.3 Új mappa létrehozása .......................................................................... 78

10.3.4 Fájlok másolása és beillesztése........................................................... 78

10.4 Beállítások határértékének szerkesztője ............................................. 78

10.5 Mérési határértékek szerkesztője ......................................................... 79

10.6 Bekapcsolási statisztika ........................................................................ 80

10.7 Minőség-ellenőrzési funkciók ............................................................... 81

10.8 A felhasználó által definiált szinergikus adatok .................................. 82

10.8.1 Meg kell határozni a feszültség/huzal koordinátákat. ........................... 82

10.8.2 Az érvényes huzal/gáz kombináció meghatározása ............................ 83

10.8.3 Hozza létre saját huzal/gáz opcióját..................................................... 84

10.9 Naptár ...................................................................................................... 85

10.10 Felhasználói fiókok ................................................................................ 86

10.11 Információegység................................................................................... 87

PÓTALKATRÉSZEK RENDELÉSE ............................................................. 88

HUZAL- ÉS GÁZMÉRETEK ................................................................................ 89

RENDELÉSI SZÁM.............................................................................................. 95

TARTOZÉKOK..................................................................................................... 96

A műszaki adatok külön értesítés nélküli módosításának joga fenntartva.

0460 896 601 © ESAB AB 2019

Page 6

1 BIZTONSÁG

MEGJEGYZÉS!

Ezt az egységet az ESAB általános körülmények között tesztelte. A biztonságért és a funkcióért a felelősség az adott körülmények között az integrátort terheli.

Az ESAB készülék használói maguk felelnek azért, hogy bárki, aki a berendezést használja, vagy annak közelében dolgozik, minden vonatkozó biztonsági óvintézkedést betartson. A biztonsági óvintézkedéseknek meg kell felelniük az adott típusú készülékre vonatkozó követelményeknek. A munkahelyen alkalmazandó szokásos előírások mellett a következő ajánlásoknak is eleget kell tenni.

Minden munkát szakképzett személynek kell végeznie, aki jól ismeri a készülék működését. A készülék szabálytalan üzemeltetése veszélyhelyzetet teremthet, és a készüléket üzemeltető sérülését, vagy a készülék meghibásodását eredményezheti.

1. Mindenkinek, aki a készüléket üzemelteti, tisztában kell lennie a következőkkel: ○ a hegesztőkészülék működése, ○ a vészkapcsolók helye, ○ funkciója, ○ a vonatkozó biztonsági óvintézkedések, ○ hegesztés és vágás vagy a készülék egyéb működése.

2. A készülék üzemeltetőjének biztosítania kell, hogy ○ illetéktelen személy ne tartózkodjon a készülék hatósugarában, amikor azt

beindítják,

○ senki se maradjon védőeszköz nélkül ívhúzáskor vagy a készülékkel történő

munkavégzés megkezdésekor

3. A munkahelynek ○ munkavégzésre alkalmasnak és ○ huzatmentesnek kell lennie.

4. Egyéni védőeszközök: ○ Mindig használja az ajánlott egyéni védőeszközöket, azaz a védőszemüveget, a

lángálló védőruhát és a védőkesztyűket.

○ Ne viseljen laza ruházatot, például sálat, vagy karkötőt, gyűrűt, stb., ami

beakadhat vagy égési sérülést okozhat.

5. Általános óvintézkedések: ○ Ellenőrizze, hogy a testkábel csatlakozása rendben van-e. ○ Nagyfeszültségű berendezésen csak szakképzett villanyszerelő végezhet

munkát.

○ Legyen kéznél jól látható jelöléssel ellátott, megfelelő tűzoltó készülék ○ Üzemeltetés közben a készüléken nem végezhető olajozás és karbantartás.

Telepítés vagy üzemeltetés előtt olvassa el és ismerje meg a használati utasítást. VÉDJE SAJÁT MAGÁT ÉS MÁSOKAT!

0460 896 601

- 6 -

Page 7

1 BIZTONSÁG

VIGYÁZAT!

Ezek az UTASÍTÁSOK a tapasztalt üzemeltetőknek szólnak. Ha nincs teljes mértékben tisztában az ívhegesztő berendezés működési elveivel és biztonsági előírásaival, olvassa el az „Íveléssel, vágással és faragással kapcsolatos óvintézkedések és biztonsági előírások” c. könyv 52-529. oldalig tartó részét. NE engedje, hogy képzetlen személyek szereljék be, működtessék vagy karbantartsák a berendezést. NE szerelje be vagy működtesse a berendezést, ha még nem olvasta el és nem ismerte meg teljes mértékben ezeket az utasításokat. Ha nem érti teljes mértékben ezeket az utasításokat, kérjen beszállítójától további információt. A berendezés beszerelése és működtetése előtt mindenképp olvassa el a biztonsági óvintézkedéseket.

MEGJEGYZÉS! Az elektromos berendezéseket újrahasznosító

létesítményben helyezze el!

Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EK irányelvre és annak a nemzeti jogszabályok szerinti végrehajtására tekintettel az elektromos és/vagy elektronikus berendezéseket hasznos élettartamuk leteltével újrahasznosító létesítményben kell elhelyezni.

Miután ön felel a berendezésért, az ön feladata, hogy tájékozódjon a jóváhagyott begyűjtőhelyekről.

További tájékoztatásért forduljon a legközelebbi ESAB forgalmazóhoz.

0460 896 601

- 7 -

Page 8

2 BEVEZETÉS

Javasoljuk, hogy a hegesztőberendezés maximális kihasználása érdekében olvassa el ezt a használati utasítást.

A működésre vonatkozó általános információt megtalálja az áramforrás és a huzalelőtoló egységkezelési utasításában.

A kijelzőn látható szöveg a következő nyelveken áll rendelkezésre: Angol, svéd, finn, dán, német, francia, olasz, holland, spanyol, portugál, magyar, lengyel, cseh, norvég, amerikai angol, kínai, orosz és török.

Előfordulhat, hogy a jelen útmutatóban ismertetett funkciók nem mindegyike érhető el, ha a vezérlőpanel egy áramforráshoz van csatlakoztatva. A vezérlőpanel menüi és funkciói a csatlakoztatott áramforráshoz igazodnak.

MEGJEGYZÉS!

Attól függően, hogy melyik termékhez van telepítve, a panel funkcióiban előfordulhatnak eltérések.

2.1 Aristo U82 vezérlőpanel

A vezérlőpanel szállítása szerelőkerettel, csavarokkal és angol nyelvű használati útmutatóval együtt történik. A panelhez tartozik egy 1,2 m hosszú kábel is. USB-memória és hosszabbító kábel is elérhető tartozékként. Tekintse meg jelen használati útmutató „TARTOZÉKOK” fejezetét.

A használati útmutatók más nyelveken letölthetők az internetről: www.esab.com

1. Az USB-memória helye

2. Kurzormozgató gomb

3. Kijelző

4. Funkciógombok

5. Menü

6. Enter

7. # szimbólummal jelölt forgatógomb a beállított értékek növeléséhez vagy csökkentéséhez. A képernyőn megjelenő érték szintén # szimbólummal van jelölve.

8. * szimbólummal jelölt forgatógomb a beállított értékek növeléséhez vagy csökkentéséhez. A képernyőn megjelenő érték szintén * szimbólummal van jelölve.

0460 896 601

- 8 -

Page 9

2 BEVEZETÉS

2.1.1 Billentyűk és gombok

Funkciógombok (4)

A kijelző alján lévő öt billentyűnek különböző funkciói vannak. Ezek „funkciógombok”, vagyis különböző funkciójuk lehet attól függően, hogy éppen melyik menüben dolgozik. Ezeknek a billentyűknek az aktuális funkciója a kijelző alsó sorában megjelenő szövegben látható.

Ha a funkció aktív, azt a billentyű fehér színe jelzi:

Menübillentyű (5)

A menügombbal mindig visszajut a főmenübe:

MIG/MAG

FOLYAMAT MÓDSZER

MIG/MAG

SPONTÁN QSET HUZALTÍPUS VÉDŐGÁZ HUZALÁTMÉRŐ

Fe ER70S

Ar+8%CO2

1,2 mm KONFIGURÁCIÓ► ESZKÖZÖK►

BEÁLLÍTÁS MÉRT ADATOK MEMÓRIA PROGRAMVÁLT

ÁS

Enter billentyű (6)

Az Enter billentyűvel megerősíti a választást.

Kurzormozgató gomb (2)

A baloldali gombbal a kijelző különböző soraiba mozgathatja a kurzort.

Plusz/mínusz gombok (7, 8)

A jobb oldali gombbal növelheti vagy csökkentheti a beállítás értékét. A gombok mellett található egy szimbólum: egy négyzet # vagy egy csillag *. A legtöbb számbeállítás módosítható valamelyik gombbal, bár egyes beállításokat meghatározott gombbal kell végrehajtani.

0460 896 601

- 9 -

Page 10

2 BEVEZETÉS

2.2 Helyszín

A vezérlőpanel hátoldalán van egy kihajtható állvány, amely lehetővé teszi, hogy megtámassza a panelt és függőleges helyzetben lássa a kijelzőt. Az állvány illesztőeszközként is szolgál, lehetővé téve, hogy a vezérlőpanelt felfüggessze a huzalelőtoló egységre.

2.3 USB-csatlakozás

Külső USB-memóriákkal fájlokat továbbíthat a vezérlőpanelbe és tölthet le onnan. A vezérlőpanelben előállított fájlok xml fájlként tárolódnak. Ahhoz, hogy működjön, az

USB-memóriát FAT 32 rendszerűként kell megformázni. Rendeltetésszerű használat során nem áll fenn a veszélye, hogy „vírusok fertőzik meg” a

berendezést. A veszély teljes kiküszöbölése érdekében javasoljuk, hogy a berendezéssel használt USB memóriát semmilyen más célra ne használja.

Egyes USB-memóriák nem működnek ezzel a berendezéssel. Javasoljuk, hogy megbízható szállítótól beszerzett USB-memóriákat alkalmazzanak. Az ESAB az USB-memória nem rendeltetésszerű használatából eredő semmilyen károsodásért nem vállal felelősséget.

MEGJEGYZÉS!

Az U82és a W82prezentációs módban történő együttes használata esetén az U8

vezérlőpanelhez csatlakoztatott USB csak a programok átvitelére szolgál. A program az áramforrás bekapcsolásakor kerül átvitelre. A W82vezérlőegységhez

csatlakoztatott, külön USB a programok W82vezérlőegységre való továbbítására, illetve fájlok tárolására szolgál.

2.3.1 Programfrissítés USB memória segítségével

Járjon el a következők szerint:

• Kapcsolja ki az áramforrás főkapcsolóját.

• Nyissa ki a vezérlőpanel fedelét a bal oldalon.

• Helyezze be az USB-memóriát az USB-csatlakozóba.

• Zárja be a burkolatot.

• Kapcsolja be az áramforrás főkapcsolóját.

0460 896 601

- 10 -

Page 11

2 BEVEZETÉS

2.3.2 Fájlátvitel USB memória segítségével

Járjon el a következők szerint:

• Nyissa ki a vezérlőpanel fedelét a bal oldalon.

• Helyezze be az USB-memóriát az USB-csatlakozóba.

• Zárja be a burkolatot.

• További tudnivalók az „Exportálás/Importálás” című fejezetben.

2.4 Első lépés – nyelvválasztás

Ez a menü akkor jelenik meg a kijelzőn, amikor első alkalommal bekapcsolja a készüléket.

Szállításkor a vezérlőpanel angol nyelvre van beállítva. A nyelvválasztáshoz a járjon el a következők szerint.

Nyomja meg a MENÜ gombot a főmenübe lépéshez. A bal oldali forgatógombbal vigye a kurzort a KONFIGURÁCIÓsorba.

MIG/MAG

FOLYAMAT MÓDSZER

MIG/MAG

SPONTÁN QSET HUZALTÍPUS VÉDŐGÁZ HUZALÁTMÉRŐ

Fe ER70S

Ar+8%CO2

1,2 mm

KONFIGURÁCIÓ►

ESZKÖZÖK►

BEÁLLÍTÁS MÉRT ADATOK MEMÓRIA PROGRAMVÁLT

ÁS

Nyomja meg az ENTER gombot

0460 896 601

- 11 -

Page 12

2 BEVEZETÉS

Vigye a kurzort a NYELV sorba. A vezérlőpanelben rendelkezésre álló nyelvek megjelenítéséhez nyomja meg az ENTER-t.

KONFIGURÁCIÓ NYELV ANGOL

LAKAT FUNKCIÓ► TÁVVEZÉRLŐK► MIG/MAG ALAPBEÁLLÍTÁSOK► MMA ALAPBEÁLLÍTÁSOK► PROGR. VÁLT. FUNKCIÓGOMBOK KETTŐS STARTJEL FORRÁSOK TÁVSZABÁLYZÓ ENG. WF-FELÜGYELET AUTOM. MENTÉS MÓD MEM. TÁVVEZÉRLÉS►

Pozícionálja a kurzort a nyelvét tartalmazó sorra és nyomja meg az ENTER-t.

     

KI KI



VISSZA

2.5 Kijelző

MIG/MAG

FOLYAMAT MÓDSZER QSET HUZALTÍPUS VÉDŐGÁZ HUZALÁTMÉRŐ KONFIGURÁCIÓ► ESZKÖZÖK►

BEÁLLÍTÁS MÉRT ADATOK MEMÓRIA PROGRAMVÁLT

ÁS

A kurzor

A vezérlőpanel kurzora a szöveg körüli árnyékolásként jelenik meg, és a kiválasztott szöveg fehér színű lesz. A választást a használati útmutató kövér szedéssel mutatja be.

MIG/MAG

SPONTÁN

Fe ER70S

Ar+8%CO2

1,2 mm

0460 896 601

- 12 -

Page 13

2 BEVEZETÉS

Nyilak és görgetősávok

Ott, ahol egy sornál több információ található, a szöveg mögötti fekete nyíl jelzi. Ha a listában több sor található, a kijelző jobb oldalán görgetősáv látható.

KONFIGURÁCIÓ NYELV

ENGLISH

LAKAT FUNKCIÓ► TÁVVEZÉRLŐK► MIG/MAG ALAPBEÁLLÍTÁSOK► MMA ALAPBEÁLLÍTÁSOK► PROGR. VÁLT. FUNKCIÓGOMBOK► KETTŐS STARTJEL FORRÁSOK TÁVSZABÁLYZÓ ENG. WF-FELÜGYELET AUTOM. MENTÉS MÓD

VISSZA

Szövegdobozok

A kijelző alján öt szövegdoboz található, amelyekben a szöveg az alattuk látható sorban elhelyezkedő öt billentyű funkcióját ismerteti.

Energiatakarékos üzemmód

    

KI KI

A belső világítással rendelkező kijelző – élettartamának megnövelése érdekében – három perc után kikapcsol, amennyiben nincs tevékenység.

2.5.1 A kijelzőn megjelenő szimbólumok

A A kiválasztott hegesztési adatok B S = Beállítási korlát aktiválva

M = Mérési határ aktiválva

C A huzalelőtoló egység D A VRD-állapot és az esetleges hiba

jelzésére szolgáló ikon, lásd „A VRD és a hibajelzés ikonja” című részt.

E Az előhívott tárhely pozíciószáma F Válassza a #- jellel jelölt plusz/mínusz

gombot, ha növelni vagy csökkenteni kívánja a paraméter értékét.

G Mért motoráram

0460 896 601

- 13 -

Page 14

2 BEVEZETÉS

H Válassza a * jellel jelölt plusz/mínusz

gombot, ha növelni vagy csökkenteni kívánja a paraméter értékét.

I Szerkesztés üzemmód, a tárhely

szerkesztése

2.5.2 A VRD és a hibajelzés ikonja

Ez az ikon két különböző jelentéssel bír:

• Kijelzi a VRD állapotát a csatlakoztatott áramforrásban

• Kijelzi a hibát

A VRD-funkció biztosítja, hogy az üresjárati feszültség ne haladja meg a 35 V értéket, amikor nem folyik hegesztés. Az áramforrásban blokkolódik a VRD-funkció, amikor a rendszer érzékeli, hogy megkezdődött a hegesztés. A rendszer ugyanazzal az ikonnal jelzi az aktív és nem aktív VRD funkciót, mint a hibákat. Lásd az alábbi táblázatot.

Ikon VRD állapot Hibaállapot

Hiba történt, tekintse meg a

VRD nem aktív.

„Hibalista” című részt az „ESZKÖZÖK” című fejezetben.

Hiba történt, tekintse meg a

VRD aktív.

„Hibalista” című részt az „ESZKÖZÖK” című fejezetben.

VRD aktív. Nincsenek hibák.

Nem jelenik meg ikon. VRD nem aktív. Nincsenek hibák.

MEGJEGYZÉS!

A VRD-funkció azoknak az áramforrásoknak az esetében működik, amelyekben az telepítve van.

2.6 Általános információ a beállításokról

Három fő beállítás típus van:

• Számértékek beállítása

• Beállítás a megadott opciókkal

• A BE/KI (ON/OFF) mód beállítása

2.6.1 Számértékek beállítása

Számérték beállításakor a két plusz/mínusz billentyű valamelyikét kell használni az adott érték növeléséhez vagy csökkentéséhez. Számos érték módosítható a távirányítóról.

0460 896 601

- 14 -

Page 15

2 BEVEZETÉS

2.6.2 Beállítás a megadott opciókkal

Egyes beállítások egy listából választott opció segítségével definiálhatók. A lista így nézhet ki:

Itt a kurzor a MIG/MAG sorra mutat. Ha ebben a pozícióban megnyomja az ENTER gombot, a MIG/MAG opciót választja ki. Ha inkább másik opciót kíván kiválasztani, vigye a kurzort a megfelelő sorba úgy, hogy a bal gombbal fel vagy le lépteti. Ezután nyomja meg az ENTERgombot. Ha választás nélkül kíván kilépni a listából, nyomja meg a VISSZAgombot.

2.6.3 Beállítások BE/KI (ON/OFF)

Egyes funkcióknál lehetséges az értékek BE (ON) és KI (OFF) módjának a megadása. Egyik példa erre a szinergia funkció MIG/MAG és MMA hegesztés során. A beállítás BE (ON) vagy KI (OFF) módja a fentiek szerint egy opciós listáról választható.

2.6.4 VISSZA (QUIT) és ENTER

A vezérlőpanel jobb szélén található gomb elsődlegesen a VISSZAfunkciót jelenti, néha azonban máshoz is használható.

• Nyomja meg a VISSZA gombot az előző menübe vagy képernyőre való visszatéréshez. A beállítások megadásakor a módosítások automatikusan mentésre kerülnek.

A gombra ez az útmutató ENTER gombként hivatkozik.

• Nyomja meg az ENTER gombot egy menüben vagy listán megadott választás végrehajtásához.

0460 896 601

- 15 -

Page 16

3 MENÜK

A vezérlőpanelen többféle menü fut: Ezek a következők: FŐMENÜ, KONFIGURÁCIÓ, ESZKÖZÖK, HEGESZTÉSI ADATOK BEÁLLÍTÁSAI, MÉRT ADATOK, HEGESZTÉSI ADATTÁR és PROGRAMVÁLTÁS. A menüszerkezeteket a jelen útmutató különböző

részeiben ismertetjük. Induláskor megjelenik az induló képernyő, amely arról is közöl információt, hogy melyik programverziót használja.

Példa az indulóképernyőre

3.1 Főmenü

A FŐMENÜalatt módosíthatja a hegesztési folyamatot, a hegesztési eljárást, a huzaltípust stb.

Ebből a menüből eljuthat valamennyi almenübe.

MIG/MAG

FOLYAMAT ANYAGÁTMENET QSET HUZALTÍPUS VÉDŐGÁZ HUZALÁTMÉRŐ KONFIGURÁCIÓ► ESZKÖZÖK►

BEÁLLÍTÁS MÉRT ADATOK MEMÓRIA PROGRAMVÁLT

ÁS

3.1.1 Konfiguráció menü

MIG/MAG

SPONTÁN

Fe ER70S

Ar+8%CO2

1,2 mm

A KONFIGURÁCIÓmenüben módosíthatja a nyelvet, az egyéb alapbeállításokat, a mértékegységet stb.

0460 896 601

- 16 -

Page 17

3 MENÜK

KONFIGURÁCIÓ

NYELV

ENGLISH LAKAT FUNKCIÓ► TÁVVEZÉRLŐK► MIG/MAG ALAPBEÁLLÍTÁSOK► MMA ALAPBEÁLLÍTÁSOK► PROGR. VÁLT. FUNKCIÓGOMBOK► KETTŐS STARTJEL FORRÁSOK TÁVSZABÁLYZÓ ENG. WF-FELÜGYELET AUTOM. MENTÉS MÓD MEMÓRIA TÁVVEZÉRLÉS►

VISSZA

További információkat a „KONFIGURÁCIÓ” fejezetben találhat.

3.1.2 Eszközök menü

Az ESZKÖZÖK menüben fájlokat cserélhet, megtekintheti a minőségre és a termelésre vonatkozó statisztikát, a hibalistákat stb.

    

KI KI



ESZKÖZÖK

HIBALISTA► EXPORTÁLÁS/IMPORTÁLÁS► INTÉZŐ► BEÁLLÍTÁSOK HATÁRÉRTÉKÉNEK

SZERKESZTŐJE► MÉRÉSI HATÁRÉRTÉK SZERKESZTŐ► BEKAPCSOLÁSI STATISZTIKA► MINŐSÉG-ELLENŐRZÉSI FUNKCIÓK► FELHASZNÁLÓI SZINERGIKUS ADATOK► NAPTÁR► FELHASZNÁLÓI FIÓKOK► AZ EGYSÉG ADATAI►

További információkat az „ESZKÖZÖK” fejezetben találhat.

3.1.3 Hegesztési adatok beállítása menü

VISSZA

0460 896 601

Nyomja meg a BEÁLLÍTÁS gombot a HEGESZTÉSI ADATOK BEÁLLÍTÁSAmenü megnyitásához. A HEGESZTÉSI ADATOK BEÁLLÍTÁSA menüben különböző hegesztési paramétereket módosíthat. A menü különféleképpen jelenik meg attól függően, hogy melyik hegesztési eljárás lett kiválasztva. A példában MID/MAG hegesztés látható spontán ívvel.

- 17 -

Page 18

3 MENÜK

HEGESZTÉSI ADATOK BEÁLLÍTÁSA

FESZÜLTSÉG HUZALSEBESSÉG INDUKTANCIA SZINERGIKUS START ADATOK► STOP ADATOK► BEÁLLÍTÁSI HATÁRÉRTÉKEK► MÉRÉSI HATÁRÉRTÉKEK► PONTHEGESZTÉS► LEÍRÁS SZERKESZTÉSE►

KRÁTERTÖLTÉ

HOT START 4-ÜTEM VISSZA

3.1.4 Mérés

A MÉRT ADATOK gomb megnyomásával hegesztés közben megtekintheti a különböző hegesztési paraméterek mért értékeit.

28,2 (+3,5) V

6,0 M/MIN

80%

 

A MÉRT ADATOK képernyőn bizonyos paraméterek értékei módosíthatók. E paraméterek attól függően változnak, hogy melyik hegesztési eljárást állították be. A módosítható paraméterértékek jelölése mindig # vagy *.

A mért értékek azt követően is láthatóak maradnak, hogy a hegesztés befejeződött. A mért adatok elvesztése nélkül továbbléphet más menükbe. Ha a beállított értéket akkor módosítja, amikor nem folyik hegesztés, a mért érték nullára változik a zavar elkerülése érdekében.

MEGJEGYZÉS!

Impulzus esetén választhat, hogy a feszültség értéke átlagként vagy csúcsértékként jelenjen meg a kijelzőn. Ez a beállítás a MIG/MAG alapbeállításai alatt állítható tekintse meg a „MIG/MAG alapbeállítások" fejezetet.

0460 896 601

- 18 -

Page 19

3 MENÜK

3.1.5 Hegesztési adattár

A HEGESZTÉSI ADATTÁR menüben tárolhatók, előhívhatók, törölhetők és másolhatók a különféle hegesztési adatok. A hegesztési adatok 255 különféle tárhelyen tárolhatók.

HEGESZTÉSI ADATTÁR

1 2 3 4 5 6 7 -

TÁROLÁS 1 2 VISSZA

További információ található a „MEMÓRIAKEZELÉS” fejezetben.

3.1.6 Programváltozás menü

A PROGRAMVÁLTÁS menüben hozzákapcsolhatók a funkcióbillentyűk a hegesztési adattár pozícióihoz. Ezek a beállítások aKONFIGURÁCIÓ menüben hajthatók végre. A kiválasztott tárhely pozíció száma a jobb felső sarokban látható.

További információ található a következő fejezetben: „Programváltozás funkciógombok”.

0460 896 601

- 19 -

Page 20

4 MIG/MAG HEGESZTÉS

FŐMENÜ » FOLYAMAT » MIG/MAG

A MIG/MAG hegesztés során folyamatosan adagolt hegesztőhuzalt olvasztanak meg, az olvadékot védőgáz védi.

Az impulzus az ívben lévő anyagcseppek átvitelét van hivatva befolyásolni, hogy stabil legyen, és ne eredményezzen anyagpermetet még alacsony hegesztési értékek mellett sem.

A MIG/MAG hegesztéshez SPONTÁN és IMPULZUS beállítások esetén használható huzalméretek érdekében a jelen útmutató végén található „HUZAL- ÉS GÁZMÉRETEK” függelékben.

MIG/MAG eljárás választása esetén az MÓDSZER választásával négy eljárás közül választhat a bal oldali gombbal, majd az ENTERgomb megnyomásával. Válassza ki aSPONTÁN, IMPULZUS vagy SZUPERIMPULZUS lehetőséget, és nyomja meg az ENTERgombot.

MIG/MAG

FOLYAMAT MÓDSZER QSET HUZALTÍPUS VÉDŐGÁZ HUZALÁTMÉRŐ KONFIGURÁCIÓ► ESZKÖZÖK►

BEÁLLÍTÁS MÉRT ADATOK MEMÓRIA PROGRAMVÁLT

ÁS

MIG/MAG » MÓDSZER

SPONTÁN IMPULZUS SZUPERIMPULZUS

4.1 Beállítások a hegesztési adatok beállítása menüben

MIG/MAG

SPONTÁN

Fe ER70S

CO2

1,2 mm MIG/MAG MIG/MAG

4.1.1 MIG/MAG hegesztés spontán ívvel.

Az alábbi táblázat megjeleníti a beállításokat és a menüszerkezeteket a MIG/MAG » MÓDSZER » SPONTÁN lehetőség kiválasztása, majd a BEÁLLÍTÁSmegnyomása esetén.

Beállítások Beállítási

tartomány

Feszültség 8–60 V 0,25 V (egy

Huzalsebesség

0,8–30,0 m/perc 0,1 m/perc x

Induktancia 0–100% 1% x x Vezérlés típusa

0460 896 601

1–12, 17 1 x x

Lépések Szinergiaf

tizedesjeggyel)

- 20 -

üggő

x x

Állítható a szinergiáb an

Page 21

4 MIG/MAG HEGESZTÉS

Beállítások Beállítási

tartomány

Lépések Szinergiaf

üggő

Állítható a szinergiáb an

Szinergikus

Start adatok »

KI vagy BE - - 0,1 - 25 másodperc 0,1 másodperc x

Gázelőáramlás Start adatok » Kúszóstart KI vagy BE - x Melegindítás KI vagy BE - x Melegindítás »

Melegindítási idő

Melegindítás » Huzalelőtolási sebesség

melegindításnál

Melegindítás » feszültség9)8,0–60,0 V 0,25 V (egy

0,0–10,0 mp 0,1 másodperc x

Teljes huzalelőtolási

0,1 m/perc x

tartomány

x x

tizedesjeggyel)

Start adatok » „Touch sense”

5), 10)

Melegindítás » Lassú indítás

10)

10–16 A (0–16 A)

KI vagy BE - x

R kezdőparaméter 8–60 0,25 V (egy

tizedesjeggyel)

Stop adatok »

KI vagy BE - x

Kráterkitöltés Stop adatok »

0–10 másodperc 0,1 másodperc x

Kráterkitöltés » Idő Stop adatok »

Kráterkitöltés » Huzalelőtolási sebesség

1,5 m/min az adott huzalelőtolási sebességnél

0,1 m/perc x

kráterkitöltéskor Végső feszültség

8–24,7 V x

kráterfeltöltéskor Végső idő

0,0–5,0 mp 0,1 másodperc x

kráterfeltöltéskor Stop adatok » „Pinch-off”

impulzus

Stop adatok » Release

pulse

10–120% 1 % x

KI vagy BE

Stop adatok » Kioltási idő9)0–1 másodperc 0,01 másodperc x

Stop adatok » SCT

KI, BE vagy

- x x

SZINERGIKUS

Stop adatok »

0,1 - 25 másodperc 0,1 másodperc x

Gázutóáramlás Beállítási határértékek 1–50 - - - Mérési határértékek 1–50 - - -

0460 896 601

- 21 -

Page 22

4 MIG/MAG HEGESZTÉS

Beállítások Beállítási

tartomány

Lépések Szinergiaf

üggő

Állítható a szinergiáb an

Ponthegesztés » Ponthegesztés

Ponthegesztés »

KI vagy BE - x

0–25 másodperc 0,1 másodperc x

Ponthegesztési idő Leírás szerkesztése »

Billentyűzet

A beállítási tartomány az alkalmazott huzalelőtoló egységtől függ.

A beállítási tartomány az alkalmazott huzalelőtoló egységtől függ. A szinergiavezeték

szállításkor: tömör huzal (FeER70S), CO2 védőgáz, huzalátmérő 1,2 mm.

A 0-16 A az 5000-es sorozatú áramforrásokhoz használható.

A beállítási tartomány az alkalmazott huzalelőtoló egységtől függ. Beállítás a MIG/MAG

alapbeállítások konfigurációs menüben.

Ha az SCT BE helyzetbe van konfigurálva, a kioltási idő -0,05 mp-re van állítva. Ha az

SCT KI helyzetbe van konfigurálva, az elmentett kioltási idő lesz érvényes. Ha az SCT SZINERGIKUS helyzetbe van konfigurálva, az SCT értéke (BE vagy KI) a szinergikus görbéről kerül kiválasztásra.

Nem választható a ponthegesztés (BE), ha a hegesztőpisztoly négyütemű módban van.

A beállítástól függően látható.

10)

A csatlakoztatott berendezéstől függően látható.

4.1.2 Impulzusos MIG/MAG hegesztés

Az alábbi táblázat megjeleníti a beállításokat és a menüszerkezeteket a MIG/MAG » MÓDSZER » IMPULZUS lehetőség kiválasztása, majd a BEÁLLÍTÁSgomb megnyomása

esetén.

Beállítások Beállítási

tartomány

Feszültség 10–50 V 0,25 V (egy

Huzalsebesség Impulzusáram2), Impulzusidő

Impulzusfrekvencia Alapáram Meredekség Szinergikus

0,8–30,0 m/perc 0,1 m/perc x 100–650 A 1 A x x 1,7 - 25,5 ms 0,1 mp x 16–312 Hz 2 Hz x 4–300 A 1 A x 1 - 9 1 x KI vagy BE - -

Lépések Szinergiaf

üggő

x x

tizedesjeggyel)

Állítható a szinergiáb an

Belső állandók » Ka 0–100% 1% x Belső állandók » Ki 0–100% 1% x Start adatok »

0,1 - 25 másodperc 0,1 másodperc x

Gázelőáramlás

0460 896 601

- 22 -

Page 23

4 MIG/MAG HEGESZTÉS

Beállítások Beállítási

tartomány

Lépések Szinergiaf

üggő

Állítható a szinergiáb an

Start adatok » Kúszóstart KI vagy BE - x Start adatok » Lassú

KI vagy BE - x

indítás Start adatok » S

kezdőparaméter Start adatok »

8–60 0,25 V (egy

tizedes jeggyel)

KI vagy BE - x

Melegindítás Start adatok »

0,0–10,0 mp 0,1 másodperc x

Melegindítás » Melegindítási idő

Start adatok » Melegindítás »

Teljes huzalelőtolási tartomány

0,1 m/perc x

Huzalelőtolási sebesség melegindításnál

Start adatok » Melegindítás » Feszültség

Start adatok » „Touch sense”

8,0–50,0 V 0,25 V (egy

tizedes jeggyel)

10–16 A (0–16 A)

x x

Impulzusáram melegindításnál

100–650 A 1 A x

Melegindítási alapáram 4–300 A 1 A x Impulzusfrekvencia

16–312 Hz 2 Hz x

melegindításnál R kezdőparaméter 8,0–50,0 0,25 V (egy

tizedesjeggyel)

Stop adatok » Kráterkitöltés

KI vagy NEM IMPULZUSOS vagy

- x

IMPULZUSOS

Stop adatok »

0–10 másodperc 0,1 másodperc x

Kráterkitöltés » Ido Stop adatok »

Kráterkitöltés » Végső huzalelőtolási sebesség

1,5 m/min az adott huzalelőtolási sebességnél

0,1 m/perc x

kráterfeltöltéskor Végső feszültség

8 – 33,2 V x

kráterfeltöltéskor Kráter impulzusáram 100 - max A x

Végső alapáram 12–50 V x Végső frekvencia 20–270 Hz x Végső idő

0,0–5,0 mp 0,1 másodperc x

kráterfeltöltéskor Stop adatok » „Pinch-off”

20–200% 1 % x

impulzus Release pulse

0460 896 601

KI vagy BE

- 23 -

Page 24

4 MIG/MAG HEGESZTÉS

Beállítások Beállítási

tartomány

Lépések Szinergiaf

üggő

Állítható a szinergiáb an

Stop adatok » Kioltási idő 0–1 másodperc 0,01 másodperc x SCT

KI, BE vagy

- x x

SZINERGIKUS

Stop adatok »

0,1 - 25 másodperc 0,1 másodperc x

Gázutóáramlás Beállítási határértékek 1–50 - - - Mérési határértékek 1–50 - - - Ponthegesztés »

Ponthegesztés Ponthegesztés »

KI vagy BE - x

0–25 másodperc 0,1 másodperc x

Ponthegesztési idő Leírás szerkesztése »

Billentyűzet

A beállítási tartomány az alkalmazott huzalelőtoló egységtől függ.

A minimális alapáram és az impulzusáram a használt termék típusától függ.

A szinergiavezeték szállításkor: tömör huzal (FeER70S), CO2 védőgáz, huzalátmérő 1,2

mm.

A 0–16 A az 5000-es sorozatú áramforrásokhoz használható.

Beállítás a MIG/MAG alapbeállítások konfigurációs menüben.

Ha az SCT BE helyzetbe van konfigurálva, a kioltási idő -0,05 mp-re van állítva. Ha az

Nem választható a ponthegesztés (BE), ha a hegesztőpisztoly négyütemű módban van.

A beállítástól függően látható.

10)

A csatlakoztatott berendezéstől függően látható.

4.1.3 MIG/MAG hegesztés SuperPulse, primer/szekunder, spontán/impulzus módban

Az alábbi táblázat megjeleníti a beállításokat és a menüszerkezeteket a MIG/MAG » MÓDSZER » SZUPERIMPULZUS lehetőség kiválasztása, majd a BEÁLLÍTÁSgomb

megnyomása esetén.

Beállítások Beállítási

tartomány

Lépések Szinergiaf

üggő

Állítható a szinergiáb an

Feszültség 8–60 V 0,25 V (egy

tizedesjeggyel)

Huzalsebesség

Fázis Primer vagy

0,8–30,0 m/perc 0,1 m/perc x

- x

szekunder

0460 896 601

- 24 -

x x

Page 25

4 MIG/MAG HEGESZTÉS

Beállítások Beállítási

tartomány

Lépések Szinergiaf

üggő

Állítható a szinergiáb an

Módszer Spontán vagy

- x

impulzus

Feszültség 10–50 V 0,25 V (egy

x x

tizedes jeggyel)

Huzalelőtolási sebesség1)0,8–30,0 m/perc 0,1 m/perc x

Induktancia 0–100% 1% x x Impulzusáram

100–650 A 1 A x

Impulzusidő 1,7 - 25,5 ms 0,1 mp x Impulzusfrekvencia 16–312 Hz 2 Hz x Alapáram 4–300 A 1 A x Meredekség 1–9 1 x Ka 0–100% 1% x Ki 0–100% 1% x Vezérlés típusa 1

Szinergia

KI vagy BE - - -

Fázis hegesztési idő 0,10–2,50

0,01 másodperc x

másodperc

Gázelőáramlás 0,1 - 25 másodperc 0,1 másodperc x Kúszóstart KI vagy BE - x Lassú indítás KI vagy BE - x S kezdőparaméter 8,0–60,0 0,25 V (egy

tizedesjeggyel)

Melegindítás KI vagy BE - x Melegindítási idő 0,0–10,0 mp 0,1 másodperc x Melegindítási

huzalelőtolás Feszültség

Teljes huzalelőtolási

0,1 m/perc x

tartomány

-14 és +27 V között -

melegindításnál Impulzusáram

melegindításnál

100–650 A 1 A x

Melegindítási alapáram 4–300 A 1 A x Impulzusfrekvencia

16–312 Hz 2 Hz x

melegindításnál R kezdőparaméter 8,0–50,0 0,25 V (egy

tizedesjeggyel)

„Touch sense”

10–16 A (0–16 A) x

Kráterkitöltés KI vagy NEM

- x IMPULZUSOS vagy IMPULZUSOS

Kráterkitöltés ideje 0–10 másodperc 0,1 másodperc x

0460 896 601

- 25 -

Page 26

4 MIG/MAG HEGESZTÉS

Beállítások Beállítási

tartomány

Lépések Szinergiaf

üggő

Állítható a szinergiáb an

Végső huzalelőtolási sebesség kráterfeltöltéskor

Végső feszültség

1,5 m/min az adott

0,1 m/perc x huzalelőtolási sebességnél

8–33,2 V x

kráterfeltöltéskor Kráter impulzusáram 100 - max A x Végső alapáram 12–50 V x Végső frekvencia 20–270 Hz x Végső idő

0,0–5,0 mp 0,1 másodperc x

kráterfeltöltéskor Kikapcsolt impulzus % Kioltási idő 0–1 másodperc 0,01 másodperc x

SCT

KI, BE vagy

- x x

SZINERGIKUS

Gázutóáramlás 0,1 - 25 másodperc 0,1 másodperc x Beállítási határértékek 1–50 - - - Mérési határértékek 1–50 - - - Ponthegesztés KI vagy BE - x Ponthegesztési idő 0–25 másodperc 0,1 másodperc x

Release pulse

A beállítási tartomány az alkalmazott huzalelőtoló egységtől függ.

A minimális alapáram és az impulzusáram a használt termék típusától függ.

A szinergiavezeték szállításkor: tömör huzal (FeER70S), CO2 védőgáz, huzalátmérő 1,2

KI vagy BE x

mm.

A 0–16 A az 5000-es sorozatú áramforrásokhoz használható.

Beállítása: KONFIGURÁCIÓ » MIG/MAG ALAPBEÁLLÍTÁSOK .

Ha az SCT BE helyzetbe van konfigurálva, a kioltási idő -0,05 mp-re van állítva. Ha az

A beállítástól függően látható.

10)

A csatlakoztatott berendezéstől függően látható.

4.2 A beállítások funkcióinak ismertetése

Feszültség

A magasabb ívfeszültség megnöveli az ív hosszát és forróbb, mélyebb beolvadást eredményez.

A feszültség beállítások eltérnek a szinergikus és a nem szinergikus módok esetében. Szinergikus módban a feszültség annak szinergikus görbéjéhez képest pozitív vagy negatív

0460 896 601

- 26 -

Page 27

4 MIG/MAG HEGESZTÉS

eltolással van beállítva. Nem szinergikus módban a feszültség értéke abszolút értékként van megadva.

A feszültség a mért adatok, a HEGESZTÉSI ADATOK BEÁLLÍTÁSA vagy PROGRAMVÁLTÁS menüben állítható be. Ha a távvezérlőt használja, a beállítás azzal is elvégezhető.

Huzalelőtolási sebesség

Ezzel a kitöltő huzal megkívánt adagolási sebességét lehet megadni méter/percben.

A huzalelőtolási sebesség a MÉRT ADATOK, HEGESZTÉSI ADATOK BEÁLLÍTÁSA vagy PROGRAMVÁLTÁS menüben állítható be. Ha a távvezérlőt használja, a beállítás azzal is elvégezhető.

Inductancia

A nagyobb induktív ellenállás mélyebb beolvadást és kevesebb fröcskölést eredményez. A kisebb induktanciát erőteljesebb hang kíséri, de stabil, koncentrált ívet eredményez.

Az induktancia a HEGESZTÉSI ADATOK BEÁLLÍTÁSA menüben állítható be. Csak a spontán ívvel végzett MIG/MAG hegesztésre vonatkozik.

Vezérlés típusa

Befolyásolja a rövidzárlati folyamatot és a hegesztés hőmérsékletét. A beállítást nem kell módosítani.

Impulzusáram

Impulzusáram esetén a két áramérték közül a magasabb. Az impulzusáram a HEGESZTÉSI ADATOK BEÁLLÍTÁSA menüben állítható be, a szinergia

funkció kikapcsolása mellett. Csak impulzus MIG/MAG hegesztésre vonatkozik.

Impulzusidő

Az az idő, ameddig az impulzusidőszak alatt az impulzusáram hat. Az impulzusáram a HEGESZTÉSI ADATOK BEÁLLÍTÁSA menüben állítható be, a szinergia

funkció kikapcsolása mellett. Csak impulzus MIG/MAG hegesztésre vonatkozik.

Impulzusfrekvencia

Az alapáramidő az impulzusáram idejével együtt kiadja az impulzusidőszakot. Az impulzusfrekvencia a HEGESZTÉSI ADATOK BEÁLLÍTÁSA menüben állítható be, a

szinergia funkció kikapcsolása mellett. Csak impulzus MIG/MAG hegesztésre vonatkozik.

Alapáram

Impulzusáram esetén a két áramérték közül az alacsonyabb. Az alapáram a HEGESZTÉSI ADATOK BEÁLLÍTÁSA menüben állítható be, a szinergia

funkció kikapcsolása mellett. Csak impulzus MIG/MAG hegesztésre vonatkozik.

0460 896 601

- 27 -

Page 28

4 MIG/MAG HEGESZTÉS

Áram

Idő

Impulzusos MIG/MAG hegesztés

A = Alapáram B = Impulzusidő C = Impulzusidőszak D = Impulzusáram

Meredekség

A meredekség azt jelenti, hogy az impulzusáram milyen gyorsan emelkedik/esik a beállított értékre. A meredekség paramétere kilenc lépésben állítható be, minden egyes lépés 100 µs-nak felel meg.

A meredekség fontos a hang szempontjából. A meredek felfutás magasabb, élesebb hanggal jár. A túl enyhe felfutás a legrosszabb esetben károsítja az impulzus cseppleválasztó képességét.

A meredekség a HEGESZTÉSI ADATOK BEÁLLÍTÁSA menüben állítható be, a szinergia funkció kikapcsolása mellett.

Csak impulzus MIG/MAG hegesztésre vonatkozik.

A Ka az ívhossz-szabályozó arányos erősítése. A magasabb érték azt jelenti, hogy a szabályozó gyorsabban reagál az ívhosszban bekövetkező változásokra.

A Ka a HEGESZTÉSI ADATOK BEÁLLÍTÁSA » Belső állandók menüben állítható be, a szinergia funkció kikapcsolása mellett.

Csak impulzus MIG/MAG hegesztésre vonatkozik.

A Ki az ívhossz-szabályzó belső erősítése. A stabil szabályozás elérése érdekében ajánlott ezt az értéket alacsonyan tartani.

A Ki a HEGESZTÉSI ADATOK BEÁLLÍTÁSA » Belső állandók menüben állítható be, a szinergia funkció kikapcsolása mellett.

Csak impulzus MIG/MAG hegesztésre vonatkozik.

Szinergikus

Minden huzaltípus, huzalátmérő és gázkeverék kombinációja egyedi huzalelőtolási sebességet és feszültséget (ívhosszat) kíván a stabil ívhez. A feszültség (az ív hossza) automatikusan igazodik a kiválasztott, előre programozott szinergikus görbéhez, ami

0460 896 601

- 28 -

Page 29

4 MIG/MAG HEGESZTÉS

nagymértékben megkönnyíti a helyes hegesztési paraméterek gyors meghatározását. A huzalelőtolási sebesség és a többi paraméter közötti kapcsolat a szinergikus görbe.

A huzal és a gáz kombinációját lásd a jelen útmutató végén található „HUZAL- ÉS GÁZMÉRETEK” függelékben.

Szinergikus görbék különféle csomagjai rendelhetők meg, de ezeket csak az arra jogosult ESAB szervizmérnök telepítheti.

A saját szinergikus görbék létrehozásával kapcsolatban tekintse meg „A felhasználó által definiált szinergikus adatok” részt.

A szinergia aktiválása a HEGESZTÉSI ADATOK BEÁLLÍTÁSA menüben állítható be.

Fázis

Ebben a funkcióban a választás a primer és a szekunder beállítás között történik. A magas adatok primer, az alacsony adatok megadása szekunder módban történik. A beállításokat annak meghatározására használják, hogy primer vagy szekunder adatok

álljanak rendelkezésre szerkesztésre. Meghatározza azt is, hogy mely adatokat érinti a mérés és a távvezérlés mód. A mért adatok képernyőn látható huzalelőtolás a sebességet mutatja a kiválasztott fázisban. A feszültség, az áram és a hegesztési teljesítmény azonban mindkét fázisban a méréseken alapszik.

A primer és a szekunder szakaszban eltérő szinergiát választhat. A primer vagy a szekunder fázis beállítása a MIG/MAG BEÁLLÍTÁSOK menüben történik,

amikor a SuperPulse van kiválasztva, és a szinergia ki van kapcsolva.

Gázöblítés

Ez szabályozza azt az időt, ameddig az ívhúzást megelőzően védőgáz kiáramlik.

A gázelőáramlás beállítása a HEGESZTÉSI ADATOK BEÁLLÍTÁSA » START ADATOK menüben állítható be.

Kúszóstart

Kúszóstartkor a berendezés a huzalt 1,5 m/perc sebességgel adagolja, amíg létrejön az elektromos érintkezés a munkadarabbal.

A kúszóstart a HEGESZTÉSI ADATOK BEÁLLÍTÁSA » START ADATOK menüben állítható be.

Lassú indítás

A lassú indítás azt jelenti, hogy amikor a hegesztőhuzal érintkezik a munkadarabbal, a huzalelőtolás leáll. A huzalelőtoló egység visszafordítja a hegesztőhuzalt, amíg megszűnik a rövidzár a munkadarabbal, és létrejön az ív. Ekkor a huzalelőtoló egység a helyes irányba kezdi tolni a hegesztőhuzalt és beindul a hegesztés.

A lassú indítás a HEGESZTÉSI ADATOK BEÁLLÍTÁSA » START ADATOK menüben állítható be.

Az olyan huzalelőtoló egységekkel végzett hegesztésre vonatkozik, amelyek támogatják a hegesztőhuzal visszafordítását.

0460 896 601

- 29 -

Page 30

4 MIG/MAG HEGESZTÉS

R kezdőparaméter

Az R kezdőparaméter lehetővé teszi az elektromos ív finomhangolását a hegesztés kezdő pillanatában. A paraméter 8,0-tól 60,0-ig állítható be, 0,25-ös lépésekben. Ez a funkció csak akkor látható és módosítható, ha a szinergia nem aktív (tehát a kiválasztott mód a Rövid ív).

Melegindítás

A melegindítás növeli a huzalelőtolás sebességét és a feszültséget egy beállítható időtartamig a hegesztési eljárás kezdetén. Ennek a legfőbb célja több energia biztosítása a hegesztés indításakor, ami csökkenti a varrat kezdésénél a kezdési kötéshiba veszélyét.

Szinergia - melegindítás

A jelenlegi huzalelőtolási ebességhez képest meghatározott időre megnövelhető a huzalelőtolás sebessége, hogy a hegesztés kezdetekor nagyobb energia álljon rendelkezésre, és biztos legyen az áthevítés. A sebességet a szokásos huzalelőtolási sebességhez képest állítják be. Az idő akkor indul, amikor ívet húznak, és megegyezik a hot start idejével. A szinergia 2 m/perccel növeli a huzalelőtolást.

Nincs szinergia - melegindítás

A nincs szinergia lehetőség kiválasztásával a feszültség beállítható. Impulzusos nem szinergikus állapotban beállítható a feszültség, az impulzusáram, az

alapáram és a frekvencia.

MEGJEGYZÉS!

A hot start huzalelőtolás és a hot start feszültség esetében negatív érték is megadható. Ez magas hegesztési értékkel is használható, hogy a hegesztés indítása a hegesztési értékek megnövelésével sima legyen.

A melegindítás aktiválása a mért adatok képernyőn vagy a HEGESZTÉSI ADATOK BEÁLLÍTÁSA » START ADATOK menüben állítható be.

„Touch sense”

A rendszer érzékeli, hogy a huzal mikor érintkezik a munkadarabbal. A „touch sense” a HEGESZTÉSI ADATOK BEÁLLÍTÁSA » START ADATOK menüben

állítható be. Csak a robothegesztésre vonatkozik.

Krátertöltés

A krátertöltés szabályozott módon teszi lehetővé az ömledék hőmérsékletének és méretének a csökkentését a hegesztés elvégzése során. Ez megkönnyíti az üregek, repedések és kráterek kialakulásának megelőzését a hegesztési varratban.

Impulzus hegesztési módban választani lehet az impulzusos és a nem impulzusos kráterfeltöltés között. A nem impulzusos kráterfeltöltés a leggyorsabb eljárás. Az impulzusos kráterfeltöltés valamivel hosszabb időt vesz igénybe, mégis fröcskölésmentes kráterfeltöltést eredményez, ha megfelelő értékeket alkalmaznak.

Szinergia – kráterfeltöltés

Szinergikus módban a kráterfeltöltési időt és a végső huzalelőtolási sebességet impulzusos és nem impulzusos kráterfeltöltés esetén is be lehet állítani. A feszültség és az impulzus paraméterek a szinergia segítségével a kráter értékekre csökkennek.

Nincs szinergia – kráterfeltöltés

Nem szinergikus módban a beállítások módosíthatók, hogy a kráterkitöltés végén más ívhosszat lehessen alkalmazni. A kráterfeltöltés végső értékének végső ideje szintén beállítható.

0460 896 601

- 30 -

Page 31

4 MIG/MAG HEGESZTÉS

A nem impulzusos kráterkitöltéshez beállítható a kráter feszültség. Az impulzusos kráterkitöltéshez be lehet állítani a kráter feszültséget, a kráter impulzusáramot, a kráter alapáramot és a kráter frekvenciát.

A kráter paraméter értékek legfeljebb akkorák lehetnek, mint a folyamatos hegesztéshez beállított értékek. Ha a folyamatos hegesztéshez megállapított értékeket a beállított kráter értékek alá csökkentik, a kráter értékek is csökkennek. A kráter paraméter értékek nem nőnek ismét, ha a folyamatos hegesztésre vonatkozó beállításokat megnövelik.

Példa: 4 m/perc a huzalelőtolási sebesség végső értéke - csökkentse a huzalelőtolási sebességet 3,5 m/perc értékre. A huzalelőtolás sebességének végső értéke szintén 3,5 m/perc értékre csökken. A huzalelőtolás sebességének végső értéke szintén 3,5 m/perc marad akkor is, ha a huzalelőtolás sebessége ismét megnő.

A kráterfeltöltés aktiválása a mért adatok képernyőn vagy a HEGESZTÉSI ADATOK BEÁLLÍTÁSA » STOP ADATOK menüben állítható be.

„Pinch-off” impulzus

A „pinch-off” impulzus olyan impulzus, amellyel azt biztosítják, hogy a hegesztés leállásakor ne keletkezzen anyaggömb a huzalon.

Spontán és rövid impulzushegesztéses MIG/MAG hegesztés esetében. Amikor az impulzus módot egy impulzussal szinkronizálják, záróimpulzus keletkezik.

A „pinch-off” impulzus a HEGESZTÉSI ADATOK BEÁLLÍTÁSA » STOP ADATOK menüben állítható be.

Kioltási idő

A kioltási idő a huzal letörésének kezdetétől tart addig, amíg a tápegység lekapcsolja a hegesztőáramot. Ha a kioltási idő túl rövid, a hegesztés befejezése után túl hosszú huzal áll ki, ami azzal a veszéllyel jár, hogy beleragad a megszilárduló ömledékbe. Ha a kioltási idő túl hosszú, rövidebb lesz a huzal, de nagyobb lesz a veszélye, hogy a hegesztőív visszaugrik az érintkező csúcsra.

A kioltási idő a HEGESZTÉSI ADATOK BEÁLLÍTÁSA » STOP ADATOK menüben állítható be.

Rövidzárlati leállás (SCT)

Az SCT az a funkció, amely rövid, ismételt rövidzárlatokat idéz elő a hegesztés végén, ameddig a huzalelőtolás teljesen leáll, és megszűnik az érintkezés a munkadarabbal.

Az SCT funkció porbeles huzallal nem használható.

Leállítás

Itt választhat a Végleges impulzus vagy az SCT (rövidzárlati leállás) között. A leállítás a HEGESZTÉSI ADATOK BEÁLLÍTÁSA » STOP ADATOK menüben állítható be. Az olyan huzalelőtoló egységekkel végzett hegesztésre vonatkozik, amelyek támogatják a

hegesztőhuzal visszafordítását.

Release pulse

Ha a huzal elakad a munkadarabban, a rendszer érzékeli azt. Egy áramimpulzus indul el, ami leválasztja a huzalt a felületről.

Spontán és rövid impulzushegesztéses MIG/MAG hegesztés esetében. Amikor az impulzus módot egy impulzussal szinkronizálják, záróimpulzus keletkezik, amelyet 20 és 200% közötti értékre lehet állítani.

A beállítás a KONFIGURÁCIÓ » MIG/MAG ALAPBEÁLLÍTÁSOK menüben állítható be.

0460 896 601

- 31 -

Page 32

4 MIG/MAG HEGESZTÉS

Utólagos gázáram

Ez szabályozza azt az időt, ameddig a védőgáz még kiáramlik az ív kioltása után.

A gázutóáramlás a HEGESZTÉSI ADATOK BEÁLLÍTÁSA » STOP ADATOK menüben állítható be.

Beállítási és mérési határértékek

A határértékek között kiválasztanak egy határérték számot. A beállításokkal kapcsolatban tekintse meg a „Beállítások határértékének szerkesztője” és a „Mérési határértékek szerkesztője” című részt.

A határértékek aktiválása a HEGESZTÉSI ADATOK BEÁLLÍTÁSA menüben állítható be.

Ponthegesztés

A ponthegesztés az előre meghatározott időközönként történő rövid, ismétlődő hegesztést jelenti.

A ponthegesztés akkor használható, ha vékony lemezeket akar ponthegesztéssel egymáshoz kapcsolni.

A ponthegesztés aktiválása és a ponthegesztési időt beállítása a HEGESZTÉSI ADATOK BEÁLLÍTÁSA » PONTHEGESZTÉS menüben állítható be.

Huzalbefűzés

Huzalbetolást akkor alkalmaznak, amikor hegesztőfeszültség nélkül van szükség a hegesztőhuzal adagolására. A huzal előtolása addig történik, ameddig a gombot lenyomva tartják.

Gáz kifúvatás

A gázzal való lefúvatást akkor alkalmazzák, ha mérni kívánják a gázáramot, vagy ha a hegesztés megkezdése előtt el kívánják távolítani a levegőt vagy a nedvességet a tömlőkből. A gázzal való lefúvatás addig tart, ameddig a gombot lenyomva tartják, és feszültség nélkül, a huzaladagolás beindulása előtt történik.

4.2.1 QSet

A QSet a hegesztési paraméterek beállításának elősegítésére szolgál. A plusz/mínusz gombokkal -18 - + 18 lépésben növelhető vagy csökkenthető az ív hossza.

RÖVID ÍV Amikor egy új huzal/gáz típussal első alkalommal hegesztenek, a QSet automatikusan

beállítja az összes szükséges hegesztési paramétert. Ezt követően a QSet tárolja a jó hegesztéshez szükséges valamennyi adatot. A feszültség automatikusan igazodik a huzaladagolási sebességben bekövetkezett változásokhoz.

SPRAY A spray ív területéhez közeledve a QSet értékét növelni kell. A sima spray ívvel végzett

hegesztéskor kapcsolja le a QSet funkciót. Minden beállítás a QSet-ből származik a feszültség kivételével, amelyet be kell állítani.

Ajánlás: Az első hegesztést (6 másodpercig) QSet-tel készítsék egy próbadarabon, hogy minden adat helyes legyen.

A QSet érték az MIG/MAG eljárás, és a SPONTÁN eljárás esetében a hegesztési adatok beállításai között határozhatók meg.

0460 896 601

- 32 -

Page 33

4 MIG/MAG HEGESZTÉS

4.2.2 Szinergiacsoport

Gépesített hegesztés esetén három szinergiacsoport közül lehet választani:

• STANDARD

• ROBOT

• SAT

Kapcsolat a hegesztési sebesség és a lemezvastagság között a három szinergiacsoportban:



Lemezvastagság

Hegesztési sebesség

A = STANDARD vezeték B = ROBOT vezeték C = SAT vezeték

  

A ROBOT szinergiacsoport robotalkalmazás vagy egyéb gépesített hegesztés esetén használatos. A standard gépsorokon végzett hegesztéshez képest nagyobb sebesség elérésére alkalmas.

A SAT jelentése Swift Arc Transfer, azaz gyors ívgyújtás. Ez a szinergiacsoport nagy átviteli sebességek, extrém szögek és 2-3 mm-es lemezvastagság esetén alkalmazható.

SAT esetében a huzal és a gáz kombinációját lásd a jelen útmutató végén található „HUZAL- ÉS GÁZMÉRETEK” függelékben.

MIG/MAG eljárás esetén a szinergiacsoport a hegesztési adatok beállításai között határozható meg.

4.3 SuperPulse

FŐMENÜ » FOLYAMAT » ANYAGÁTMENET

MEGJEGYZÉS!

A SuperPulse módszer azon kiválasztott huzalelőtolók esetében látható és elérhető, amelyek képesek kezelni a módszerre jellemző extra igénybevételt.

0460 896 601

- 33 -

Page 34

4 MIG/MAG HEGESZTÉS

A SuperPluse módszer a hegesztési olvadék és a szilárdulási folyamat jobb kontrollját szolgálja. Az olvadéknak minden impulzus között van ideje arra, hogy részben megszilárduljon.

A SuperPulse használatának előnyei.

• Kevésbé érzékeny a hegesztési hézag változásaira.

• A beolvadás jobb kontrollja a hegesztés során

• A hegfürdő jobb szabályozása és áthevítési profil

• Kisebb érzékenység az egyenetlen hővezetésre

A SuperPulse programozott váltásnak tekinthető két MIG/MAG mód között. Az időintervallumot a primer és a szekunder fázisidő beállítások határozzák meg.

A hegesztés mindig primer fázisban kezdődik. Amikor a hot start-ot választja, a primer adatok fázisidején túl a hot start idő alatt primer adatokat használnak. A kráterkitöltés mindig szekunder adatok alapján történik. Amikor primer fázisidőben aktiválják az állj parancsot, a folyamat azonnal szekunder adatokra vált át. A hegesztés befejezése szekunder adatok alapján történik.

4.3.1 Huzal- és gázkombinációk

A huzal és a gáz kombinációját lásd a jelen útmutató végén található „HUZAL- ÉS GÁZMÉRETEK” függelékben.

4.3.2 Különböző impulzus módszerek

Az alábbiakban megtekintheti, hogy milyen impulzus módszereket alkalmaznak a hegesztendő lemezvastagság alapján.

 Hőmérséklet

A = Impulzus primer és rövid ív szekunder fázisban B = Impulzus primer és impulzus szekunder fázisban C = Spray primer és impulzus szekunder fázisban



0460 896 601

- 34 -

Lemezméret 

Page 35

4 MIG/MAG HEGESZTÉS

4.3.3 Huzaladagoló egység

Óvintézkedések!

A SuperPulse alkalmazása esetén nagy terhelés nehezedik a huzalelőtoló egységre. Annak érdekében, hogy a huzalelőtoló egység funkcionális biztonsága ne kerüljön veszélybe, tartsák be az alábbi ábrában látható következő határértékeket.

A huzalelőtolás sebességének eltérései

A 15 és a 20m/percre vonatkozó grafikonok a primer huzalelőtolásra vonatkoznak. A ciklusidő a primer és a szekunder fázisidők összege.

A primer és a szekunder huzalelőtolás közötti különbség nem haladhatja meg a primer huzalelőtolásra a grafikonokban megadott sebességeket.

Példa: Ha a ciklusidő 0,25 mp, és a primer huzalelőtolás 15m/perc, a primer és a szekunder huzalelőtolás közötti különbség nem lépheti túl a 6 m/perc értéket.

Hegesztés, A. példa

Ebben a példában egy 10 mm-es lemezt hegesztünk 1,2 mm-es alumínium huzallal és argon védőgázzal.

Végezze el a következő beállításokat a vezérlőpanel használatával:

Folyamat Fázis Módszer Huzal Védőgáz Huzalátmérő

Superpulse

Primer

Spontán AlMgER5356 Ar 1,2 mm

Superpulse

Szekunder

Impulzusos AlMgER5356 Ar 1,2 mm

Feszültség Huzalelőtolási sebesség Fázisidő

0460 896 601

(+1,0 V) 15,0 m/perc 0,1 másodperc

- 35 -

(+3,0 V) 11,0 m/perc 0,1 másodperc

Page 36

4 MIG/MAG HEGESZTÉS

A primer és a szekunder fázisidő 0,1 s + 0,1 s = 0,2 s. A huzalelőtolás különbsége 15,0 m/perc - 11,0 m/perc = 4 m/perc.

Hegesztés, B. példa

Ebben a példában egy 6 mm-es lemezt hegesztünk 1,2 mm-es alumínium huzallal és argon védőgázzal.

Végezze el a következő beállításokat a vezérlőpanel használatával:

Folyamat Fázis Módszer Huzal Védőgáz Huzalátmérő Feszültség Huzalelőtolási sebesség Fázisidő

Superpulse

Primer

Impulzusos AlMgER5356 Ar 1,2 mm (+1,0 V) 12,5 m/perc 0,15 másodperc

Superpulse

Szekunder

Impulzusos AlMgER5356 Ar 1,2 mm (+2,0 V) 9,0 m/perc 0,15 másodperc

A primer és a szekunder fázisidő 0,15 s + 0,15 s = 0,3 s. A huzalelőtolás különbsége 12,5 m/perc - 9,0 m/perc = 3,5 m/perc.

0460 896 601

- 36 -

Page 37

5 MMA HEGESZTÉS

FŐMENÜ » FOLYAMAT » MMA

Az MMA hegesztést bevonatos elektródával végzett hegesztésnek is nevezik. Az ívhúzás megolvasztja az elektródát, annak bevonata védőréteget képez.

Az MMA hegesztés esetében használható elektróda átmérőkkel kapcsolatban lásd a jelen útmutató végén található „HUZAL ÉS GÁZ MÉRETEK” függelékben.

MMA

FOLYAMAT MÓDSZER ELEKTRÓDATÍPUS ELEKTRÓDAÁTMÉRŐ

EGYENÁRAM

BÁZIKUS

3,2 mm KONFIGURÁCIÓ► ESZKÖZÖK►

BEÁLLÍTÁS MÉRT ADATOK MEMÓRIA PROGRAMVÁLT

ÁS

5.1 MMA

Az alábbi táblázat megjeleníti a beállításokat és a menüszerkezeteket a MMA lehetőség kiválasztása, majd a BEÁLLÍTÁSgomb megnyomása esetén.

Beállítások Beállítási

tartomány

Áram

16–650 A 1 A x

Az ív ereje 0–100% 1% x

Lépések Szinergiaf

üggő

Állítható a szinergiáb an

MMA

Min. áramtényező 0–100% 1% x Vezérlés típusa 0–1 x Szinergikus KI vagy BE - - - Melegindítás KI vagy BE - x Melegindítási idő 1–30 1 x Melegindítási amplitúdó 0–100% 1 x Beállítási határértékek 0–50 1 - - Mérési határértékek 0–50 1 - - Leírás szerkesztése »

Billentyűzet

A maximális áram az alkalmazott termék típusától függ.

5.2 A beállítások funkcióinak ismertetése

DC, egyenáram

Az erősebb áram mélyebb beolvadást, nagyobb hegfürdőt eredményez.

0460 896 601

- 37 -

Page 38

5 MMA HEGESZTÉS

Az áram a mért adatok, a hegesztési adatok beállítása, vagy a programváltás menüben állítható be.

Az íverősség

Az ív erőssége fontos annak meghatározásában, hogy az áram hogyan változik az ívhossz változásának hatására. Kisebb érték esetén nyugodtabb, kevesebb anyagot kifröcskölő ív keletkezik.

Az arc force a hegesztési adatok beállítása menüben állítható be, ha a szinergia funkció ki van kapcsolva.

Min. áramtényező

A min. áramtényező beállítása akkor alkalmazandó, amikor különleges elektródákat használnak.

A beállítást nem kell módosítani.

Vezérlés típusa

Befolyásolja a rövidzárlati folyamatot és a hegesztés hőmérsékletét. A beállítást nem kell módosítani.

Szinergia

A szinergia MMA hegesztésnél azt jelenti, hogy a hegesztő áramforrás automatikusan optimalizálja az elektródatípus és a kiválasztott átmérő jellemzőit.

A szinergia MMA hegesztésnél aktiválható a hegesztési adatok beállítása menüben.

Melegindítás

A melegindítás a hegesztés megkezdésekor szabályozható időtartamig megnöveli a hegesztőáramot, ezáltal csökkentve a varrat kezdésénél a kezdési kötéshiba veszélyét.

Hot start MMA hegesztésnél aktiválható a hegesztési adatok beállítása menüben.

Beállítási és mérési határértékek

A határértékek aktiválása a hegesztési adatok beállítása menüben történik.

0460 896 601

- 38 -

Page 39

6 TIG HEGESZTÉS

FŐMENÜ » FOLYAMAT » TIG

TIG hegesztés

TIG hegesztés során a nem olvadó volfram elektródával húzott ívvel megömlesztik a munkadarabot. Az ömledéket és az elektródát védőgáz veszi körül.

Impulzusáram

Az impulzus a hegesztési olvadék és a szilárdulási folyamat jobb kontrollját szolgálja. Az impulzusfrekvencia olyan alacsonyra van beállítva, hogy az olvadéknak legyen ideje két impulzus között legalább részben megszilárdulni. Az impulzus beállításához négy paraméter szükséges: az impulzusáram, az impulzusidő, az alapáram és az alapáramidő.

TIG

FOLYAMAT MÓDSZER ÍVGYÚJTÁS

NF GYÚJTÁS INDÍTÓKAPCSOLÓ ÜZEMMÓD KONFIGURÁCIÓ► ESZKÖZÖK►

BEÁLLÍTÁS MÉRT ADATOK MEMÓRIA PROGRAMVÁLT

ÁS

6.1 Beállítások a hegesztési adatok beállítása menüben

6.1.1 Impulzus nélküli TIG-hegesztés

Az alábbi táblázat az impulzus nélküli TIG-hegesztésre vonatkozó beállításokat és menüszerkezetet jeleníti meg.

Beállítások Beállítási tartomány Lépések

Ívgyújtás HF vagy LiftArc™ - Live TIG-start

Indítókapcsoló üzemmód

- 2 ütem vagy 4 ütem -

TIG

ÁLLANDÓ I

2 ÜTEM

Az alábbi beállítások a FOLYAMAT » TIG lehetőség kiválasztása, majd a BEÁLLÍTÁSelem megnyomása esetén érthetők el.

Áram Áramfelfutás ideje Áramlefutás ideje Gázelőáramlás Gázutóáramlás

HF automatikus indító impulzus HF indító impulzus

0460 896 601

4–500 A 1 A 0–25 másodperc 0,1 másodperc 0–25 másodperc 0,1 másodperc 0–25 másodperc 0,1 másodperc 0–25 másodperc 0,1 másodperc

KI vagy BE 4–500 A 1 A

- 39 -

Page 40

6 TIG HEGESZTÉS

Beállítások Beállítási tartomány Lépések

Beállítási határértékek 0–50 1 Mérési határértékek 0–50 1 Ponthegesztés » Ponthegesztés BE / KI - Ponthegesztés » Ponthegesztési idő 0–25 másodperc 0,1 másodperc Leírás szerkesztése » Billentyűzet

Az alkalmazott termék típusától függ.

„Live TIG-start” esetén nem érvényes vagy nem látható.

6.1.2 Impulzusos TIG-hegesztés

Az alábbi táblázat az impulzusos TIG-hegesztésre vonatkozó beállításokat és menüszerkezetet jeleníti meg.

Beállítások Beállítási tartomány Lépések

Ívgyújtás HF vagy LiftArc™ - Indítókapcsoló üzemmód 2 ütem vagy 4 ütem -

Az alábbi beállítások a FOLYAMAT » TIG lehetőség kiválasztása, majd a BEÁLLÍTÁSelem megnyomása esetén érthetők el.

Impulzusáram

4–500 A 1 A

Alapáram 4–500 A 1 A Impulzusidő 0,001–5 másodperc 0,001 másodperc Alapáramidő 0,001–5 másodperc 0,001 másodperc Áramfelfutás ideje 0–25 másodperc 0,1 másodperc Áramlefutás ideje 0–25 másodperc 0,1 másodperc Gázelőáramlás 0–25 másodperc 0,1 másodperc Gázutóáramlás 0–25 másodperc 0,1 másodperc HF automatikus indító impulzus KI vagy BE - HF indító impulzus 4–500 A 1 A Beállítási határértékek 0–50 1 Mérési határértékek 0–50 1 Ponthegesztés » Ponthegesztés 0–25 másodperc 0,1 másodperc Ponthegesztés » Ponthegesztési idő BE / KI - Leírás szerkesztése » Billentyűzet

A maximális áram az alkalmazott termék típusától függ.

6.2 A beállítások funkcióinak ismertetése

NF gyújtás

NF gyújtás funkcióval úgy lehet ívet húzni, hogy az elektróda csúcsát szikrázásig közelítik a munkadarabhoz.

0460 896 601

- 40 -

Page 41

6 TIG HEGESZTÉS

LiftArc™

LiftArc™ funkcióval úgy lehet ívet húzni, hogy az elektródát elõször hozzáérintik a munkadarabhoz, majd elemelik attól.

Ívhúzás LiftArc™ funkcióval:

1. Érintse hozzá az elektródát a munkadarabhoz.

2. Nyomja meg a működtető kapcsolót: megindul a kis áramerősségű áram.

3. A hegesztő elemeli az elektródát a munkadarabtól: ívet húz és az áram automatikusan a beállított értékre nő.

A LiftArc™ a FŐMENÜ » ÍVGYÚJTÁSmenüpontnál aktiválható.

Live TIG-start

A Live TIG starttal úgy lehet ívet húzni, hogy a volfrám elektródát először hozzáérinti a munkadarabhoz, majd elemeli attól.

– A Live TIG-start aktiválása a FOLYAMAT menüben történik.

0460 896 601

- 41 -

Page 42

6 TIG HEGESZTÉS

2 ütem

A = Védőgáz előáramlás B = Felfutás C = Lefutás D = Gázutóáramlás

A hegesztőpisztoly kétütemű vezérlése során használt funkciók

Kétütemű vezérlési módban a TIG-pisztoly kapcsolójának (1) megnyomásával megindul a védőgáz előáramlás (amennyiben alkalmazzák) és ívet húznak. Az áram a beállított értékre nő (az áramfelfutás funkció által szabályozottan, amennyiben működik). A működtető kapcsoló (2) elengedésével csökken az áram (megindul az áramlefutás, amennyiben működik) és kioltja az ívet. Beindul a védőgáz utóáramlás, amennyiben működik.

A kétütemű mód a FŐMENÜ » KAPCSOLÓ ÜZEMMÓD menüben vagy a mért adatok képernyőn aktiválható.

4 ütem

A = Védőgáz előáramlás B = Felfutás C = Lefutás D = Gázutóáramlás

A hegesztőpisztoly 4-ütemű vezérlése során használt funkciók.

Négyütemű vezérlési módban a működtető kapcsoló (1) megnyomásával megindul a védőgáz előáramlás (amennyiben alkalmazzák). A védőgáz előáramlás idejének lejárta után az áram a próbaszintre emelkedik (néhány amperig) és ívet húznak. A működtető kapcsoló elengedésével (2) az áram a beállított értéket veszi fel (áramfelfutással, amennyiben működik). A hegesztés végén a hegesztő ismét megnyomja a működtető kapcsolót (3), ami újból próbaszintre csökkenti az áramot (áramlefutással, amennyiben működik). A kapcsoló ismételt elengedésével (4) kioltódik az ív és beindul a hegesztőgáz utóáramlás.

A négyütemű mód a FŐMENÜ » KAPCSOLÓ ÜZEMMÓD vagy a MÉRT ADATOK képernyőn aktiválható.

Áram

Az erősebb áram mélyebb beolvadást, nagyobb hegfürdőt eredményez. Az áram a mért adatok, a hegesztési adatok beállítása, vagy a programváltás menüben

állítható be. Csak az állandó árammal végzett TIG hegesztésre vonatkozik.

Impulzusáram

Impulzusáram esetén a két áramérték közül a magasabb. Impulzusos hegesztés során az áramfelfutás és az áramlefutás szintén impulzusos.

Az impulzusáram a HEGESZTÉSI ADATOK BEÁLLÍTÁSA menüben állítható be. Csak az impulzusos TIG hegesztésre vonatkozik.

0460 896 601

- 42 -

Page 43

6 TIG HEGESZTÉS

Alapáram

Impulzusáram esetén a két áramérték közül az alacsonyabb. Az alapáram a HEGESZTÉSI ADATOK BEÁLLÍTÁSA menüben állítható be. Csak az impulzusos TIG hegesztésre vonatkozik.

Impulzusidő

Az az idő, ameddig az impulzusidőszak alatt az impulzusáram hat. Az impulzusidő a HEGESZTÉSI ADATOK BEÁLLÍTÁSA menüben állítható be. Csak az impulzusos TIG hegesztésre vonatkozik.

Alapáramidő

Az alapáramidő az impulzusáram idejével együtt kiadja az impulzus időszakot. Az alapáramidő a HEGESZTÉSI ADATOK BEÁLLÍTÁSA menüben állítható be. Csak az impulzusos TIG hegesztésre vonatkozik.

 Áram

Idő

Impulzusos TIG-hegesztés.

A = Alapáram B = Alapáramidő C = Impulzusidő D = Impulzusáram

Áramfelfutás

Az áramfelfutási funkció azt jelenti, hogy amikor TIG-hegesztéssel ívet húznak, az áramerősség lassan emelkedik a beállított értékre. Ezzel az elektróda kevésbé melegszik fel, és lehetőséget ad a hegesztőnek arra, hogy az elektródát megfelelően pozícionálja, mielőtt a beállított áramerősséget elérné.

Az áramfelfutás a HEGESZTÉSI ADATOK BEÁLLÍTÁSA menüben állítható be.

Áramlefutás

TIG hegesztés során áramlefutást alkalmaznak, ami révén az áramerősség meghatározott idő alatt „lassan” csökken, hogy elkerülhető legyen a kráterek és/vagy a repedések kialakulása a hegesztés befejezésekor.

Az áramlefutás a HEGESZTÉSI ADATOK BEÁLLÍTÁSA menüben állítható be.

Gázöblítés

Ez szabályozza azt az időt, ameddig az ívhúzást megelőzően védőgáz kiáramlik.

0460 896 601

- 43 -

Page 44

6 TIG HEGESZTÉS

A gázelőáramlás a HEGESZTÉSI ADATOK BEÁLLÍTÁSA menüben állítható be.

Utólagos gázáram

Ez szabályozza azt az időt, ameddig a védőgáz még kiáramlik az ív kioltása után.

A gázutóáramlás a HEGESZTÉSI ADATOK BEÁLLÍTÁSA menüben állítható be.

HF automatikus indító impulzus

Ez a funkció arra szolgál, hogy gyorsan stabil ívet érjünk el.

Ponthegesztés

A ponthegesztés az előre meghatározott időközönként történő rövid, ismétlődő hegesztést jelenti.

A ponthegesztés akkor használható, ha vékony lemezeket akar ponthegesztéssel egymáshoz kapcsolni.

A ponthegesztés aktiválása és a ponthegesztési időt beállítása a HEGESZTÉSI ADATOK BEÁLLÍTÁSA » PONTHEGESZTÉS menüben történik.

Gáz kifúvatás

A gázlefúvatás aktiválása a MÉRT ADATOK képernyőn történik.

0460 896 601

- 44 -

Page 45

7 FARAGÁS

FŐMENÜ » FOLYAMAT » Faragás (CAG)

Faragáshoz egy rézbevonatos szénrúdból álló különleges elektródát használnak. Az ív a szénrúd és a munkadarab között jön létre, ami megolvasztja az anyagot. Levegőt

használnak, hogy a megolvasztott anyagot elfújják. A következő elektródaátmérők választhatók a faragáshoz. 4,0, 5,0, 6,0, 8,0 és 10 mm. A faragás nem javasolt 400 A alatt áramforrások esetén.

Faragás (CAG)

FOLYAMAT ELEKTRÓDAÁTMÉRŐ KONFIGURÁCIÓ► ESZKÖZÖK►

BEÁLLÍTÁS MÉRT ADATOK MEMÓRIA PROGRAMVÁLT

ÁS

Faragás (CAG)

7.1 Beállítások a hegesztési adatok beállítása menüben

Az alábbi táblázat megjeleníti a beállításokat és a menüszerkezeteket a Faragás (CAG) lehetőség kiválasztása, majd a BEÁLLÍTÁSgomb megnyomása esetén.

Beállítások Beállítási tartomány Lépések

Feszültség 8–60 V 1 V Leírás szerkesztése »

Billentyűzet

7.2 Az egyes funkciók ismertetése

Feszültség

A nagyobb feszültségnél mélyebb a beolvadás, nagyobb hegfürdő keletkezik.

5 mm

A feszültség a mért adatok, a hegesztési adatok beállítása, vagy a programváltás menüben állítható be.

0460 896 601

- 45 -

Page 46

8 MEMÓRIAKEZELÉS

8.1 A vezérlőpanel működési módja

A vezérlőpanel két egységből áll: a munkamemóriából és a hegesztési adatokat tartalmazó memóriából.

Tárolás Hegesztési adattár

Munkamemória Előhívás

A munkamemóriában létrejön a hegesztési beállítások adatainak teljes halmaza, ami a hegesztési adatok számára fenntartott memóriában tárolódik.

Hegesztés közben mindig a munkamemória tartalma vezérli a folyamatot. Éppen ezért a hegesztési adattárból elő lehet hívni a hegesztési beállítások adatait a munkamemóriába.

Ne feledje, hogy a munkamemória a legfrissebb hegesztési beállítások adatait tartalmazza. Ezeket a beállításokat a hegesztési adattárból lehet előhívni, vagy egyenként lehet módosítani a beállításokat. Más szóval, a munkamemória soha nem üres, illetve soha nincsen lenullázva.

FŐMENÜ » MEMÓRIA » HEGESZTÉSI ADATTÁR

MIG/MAG

FOLYAMAT MÓDSZER QSET SYNERGY GROUP HUZALTÍPUS VÉDŐGÁZ HUZALÁTMÉRŐ KONFIGURÁCIÓ► ESZKÖZÖK►

BEÁLLÍTÁS MÉRT ADATOK MEMÓRIA PROGRAMVÁLT

ÁS

Legfeljebb 255 hegesztési adatsort lehet tárolni a vezérlőpanelban. Minden adatsor 1 – 255-ig terjedő sorszámot kap.

Törölhet és másolhat adatsorokat, és előhívhatja a hegesztési adatokat a munkamemóriába.

MIG/MAG

SPONTÁN

STANDARD

Fe ER70S

Ar+8%CO2

1,2 mm

Példák az adatok tárolására, előhívására, másolására és törlésére.

8.2 Tárolás

Ha a hegesztési adattár üres, a következő képernyő jelenik meg a kijelzőn: Most tároljuk a hegesztési adatsort. Az 5. tárhelyre kerül. Nyomja meg a TÁROLÁSgombot.

A kijelzőn az 1. tárhely látható. Forgassa el az egyik beállító gombot, hogy eljusson az 5. tárhelyig. Nyomja meg aTÁROLÁSgombot.

0460 896 601

- 46 -

Page 47

8 MEMÓRIAKEZELÉS

HEGESZTÉSI ADATTÁR

  

TÁROLÁS VISSZA

A gomb segítségével válassza ki az ötödik sort. Nyomja meg aTÁROLÁSgombot.

HEGESZTÉSI ADATTÁR

5 -

 

TÁROLÁS VISSZA

A következő képernyő jelenik meg a kijelzőn.

HEGESZTÉSI ADATTÁR

5 - (TIG)

 

TIG NF-GYÚJTÁS

100 A

TÁROLÁS ELŐHÍVÁS TÖRLÉS 1 2 VISSZA

Az 5. számú hegesztési adatsor tartalmának egy része megjelenik a kijelző alján.

8.3 Előhívás

Most előhívunk egy tárolt adatsort. A gombok valamelyikével válassza ki a sort. Nyomja meg azELŐHÍVÁSgombot.

HEGESZTÉSI ADATTÁR

5 - (TIG)

 

TIG NF-GYÚJTÁS

100 A

TÁROLÁS ELŐHÍVÁS TÖRLÉS 1 2 VISSZA

Nyomja meg az IGEN gombot annak megerősítéséhez, hogy elő akarja hívni az 5. adatsort.

0460 896 601

- 47 -

Page 48

8 MEMÓRIAKEZELÉS

HEGESZTÉSI ADATTÁR

5 - (TIG)

 

TIG NF-GYÚJTÁS

100 A

NEM IGEN

HEGESZTÉSI ADATTÁR » 5 - (TIG)

ELŐHÍVJA AZ

5. ADATSORT

A MEMÓRIÁBÓL?

A mérési adatok ablak jobb felső sarkában található ikon azt mutatja, hogy melyik tárhely adatait hívta elő.

8.4 Törlés

A memória menüben egy vagy több adatsor törölhető. Azt az adatsort fogjuk törölni, amelyet az előző példában tároltunk. Válassza ki az adatsort. Nyomja meg a TÖRLÉSgombot.

HEGESZTÉSI ADATTÁR

5 - (TIG)

 

TIG NF-GYÚJTÁS

100 A

TÁROLÁS ELŐHÍVÁS TÖRLÉS 1 2 VISSZA

Nyomja meg az IGEN gombot a törlés megerősítéséhez.

0460 896 601

- 48 -

Page 49

8 MEMÓRIAKEZELÉS

HEGESZTÉSI ADATTÁR

5 - (TIG)

 

TIG NF-GYÚJTÁS

100 A

NEM IGEN

5 - (TIG) » TÖRLÉS

TÖRLI AZ

5. SZÁMÚ HEGESZTÉSI ADATOT?

A memória menübe a NEM gomb megnyomásával térhet vissza.

8.5 Másolás

A hegesztési adatsor tartalmának új tárhelyre való másolásához tegye a következőket: Válassza ki azt a tárhelyet, ahová másolni akar, és nyomja meg az „1 2” (2. FUNKCIÓ)

gombot.

HEGESZTÉSI ADATTÁR

5 - (TIG)

 

TIG NF-GYÚJTÁS

100 A

TÁROLÁS ELŐHÍVÁS TÖRLÉS 1 2 VISSZA

Nyomja meg a MÁSOLÁSgombot.

HEGESZTÉSI ADATTÁR

5 - (TIG)

 

TIG NF-GYÚJTÁS

100 A

MÁSOLÁS SZERK. 1 2 VISSZA

Most az 5. tárhely tartalmát az 50. tárhelyre másoljuk. Az egyik gombbal lépjen a kiválasztott tárhelyre, ebben az esetben az 50. pozícióra. Nyomja meg az IGENgombot.

0460 896 601

- 49 -

Page 50

8 MEMÓRIAKEZELÉS

HEGESZTÉSI ADATTÁR

50 -

 

5. ADATSOR

MÁSOLÁSA A KÖVETKEZŐ POZÍCIÓBA: 50

NEM IGEN

Ezzel az 5. tárhelyen tárolt hegesztési beállításokat az 50. memória pozícióba másolta. A memória menübe a VISSZAgomb megnyomásával térhet vissza.

8.6 Szerkesztés

A hegesztési adatsor szerkesztéséhez tegye a következőket: Válassza ki azt a tárhelyet, melyet szerkeszteni szeretne, és nyomja meg az „1 2” (2.

FUNKCIÓ) gombot. Ezután nyomja meg a SZERK.gombot.

HEGESZTÉSI ADATTÁR

5 - (TIG)

 

TIG NF-GYÚJTÁS

100 A

MÁSOLÁS SZERK. 1 2 VISSZA

A főmenü egy része látható a kijelzőn és a menüben szerepel a szimbólum , amely azt jelenti, hogy szerkesztés üzemmódban van.

Válassza ki a szerkeszteni kívánt beállítást és nyomja meg azENTERgombot. Válasszon a listáról, és nyomja meg ismét azENTER gombot.

TIG

ÍVGYÚJTÁS INDÍTÓKAPCSOLÓ ÜZEMMÓD

NF GYÚJTÁS

4 ÜTEM

 

TIG NF-GYÚJTÁS

100 A

BEÁLLÍTÁS VISSZA

Nyomja meg a BEÁLLÍTÁS gombot aHegesztési adatok beállításamenü megnyitásához. Válassza ki a szerkeszteni kívánt értékeket és módosítsa a plusz/mínusz gombokkal. A műveletet a VISSZAgomb megnyomásával fejezheti be.

0460 896 601

- 50 -

Page 51

8 MEMÓRIAKEZELÉS

HEGESZTÉSI ADATOK BEÁLLÍTÁSA

ÁRAM ÁRAMFELFUTÁS IDEJE ÁRAMLEFUTÁS IDEJE GÁZELŐÁRAMLÁS GÁZUTÓÁRAMLÁS

100 A 0,0 mp 2,0 mp 0,5 mp 5,0 mp

BEÁLLÍTÁSI HATÁRÉRTÉKEK MÉRÉSI HATÁRÉRTÉKEK SZERKESZTÉS LEÍRÁS

....

GÁZÖBLÍTÉS 4 ÜTEM TÁVVEZ. VISSZA

Az 5. tárhelyen tárolt beállítás ezzel megszerkesztve és tárolva.

8.7 Név

A tárolt hegesztési adatsorok elnevezése érdekében tegye a következőket: Válassza ki azt a tárhelyet, melyet el szeretne nevezni, és nyomja meg az „1 2” 2. FUNKCIÓ

gombot. Ezután nyomja meg a SZERK.gombot.

HEGESZTÉSI ADATTÁR

5 - (TIG)

 

TIG NF-GYÚJTÁS

100 A

MÁSOLÁS SZERK. 1 2 VISSZA

Válassza ki a BEÁLL. » SZERKESZTÉS LEÍRÁSlehetőséget. Nyomja meg az ENTERgombot.

HEGESZTÉSI ADATOK BEÁLLÍTÁSA

ÁRAM ÁRAMFELFUTÁS IDEJE ÁRAMLEFUTÁS IDEJE GÁZELŐÁRAMLÁS GÁZUTÓÁRAMLÁS BEÁLLÍTÁSI HATÁRÉRTÉKEK MÉRÉSI HATÁRÉRTÉKEK

100 A 0,0 mp 2,0 mp 0,5 mp 5,0 mp

SZERKESZTÉS LEÍRÁS

GÁZÖBLÍTÉS 4 ÜTEM TÁVVEZ. VISSZA

Itt hozzáférhet egy billentyűzethez, amelyet a következők szerint lehet használni:

0460 896 601

- 51 -

....

Page 52

8 MEMÓRIAKEZELÉS

• A baloldali gombbal és a nyíl gombokkal vigye a kurzort a kívánt karakter fölé. Nyomja meg az ENTERgombot. Adjon meg egy teljes karaktersort maximum 40 karakterrel.

• Nyomja meg a KÉSZ gombot a mentéshez. Az éppen elnevezett alternatíva már látható a listában.

Billentyűzet

A B C D E F G H

I J K L M N O P

Q R S T U V W X Y Z

0 1 2 3 4 5 6 7 8 9

SZÓKÖZ CAPS

0 (max. 40)

TÖRLÉS SZIMBÓLUM KÉSZ

A hegesztési adatokat tartalmazó program leírása

Mindegyik hegesztési adatokat tartalmazó programnak van egy rövid leírása. A BEÁLLÍTÁS » SZERKESZTÉS LEÍRÁS menü alatt az éppen lekért hegesztési adatok programjával

kapcsolatban max. 40 karakteres leírás adható a belső billentyűzeten keresztül. Az aktuális leírás is módosítható vagy törölhető.

Ha a lekért programhoz leírás is tartozik, az egyébként megjelenített hegesztési paraméterek helyett az jelenik meg a MEMÓRIA,MÉRT ADATOK és TÁVVEZÉRLÉS menüképernyőkön.

0460 896 601

- 52 -

Page 53

9 KONFIGURÁCIÓ

FŐMENÜ » KONFIGURÁCIÓ

Az alábbi lista a menüstruktúrát jeleníti meg:

• Nyelv , lásd a BEVEZETÉS című fejezet „Első lépés – nyelvválasztás” című részét.

• Lakat funkció

• Távvezérlés

• MIG/MAG alapbeállítások

• MMA alapbeállítások

• Programváltás funkciógombok

• Kettős startjel források

• Távszabályzó eng.

• WF ellenőrzés

• Autom. mentés mód

• Határmérés heg. áll

• A hegesztéshez bejelentkezés szükséges

• Mem. távvezérlés

• Kettős huzalelőtolók

• Minőség-ellenőrzési funkciók

• Karbantartás

• Hosszmérték

• Mérési érték gyakorisága

• Regiszter gomb

• Világító kijelzős időzítő

9.1 Lakat funkció

FŐMENÜ » KONFIGURÁCIÓ » LAKAT FUNKCIÓ

Amikor a zár funkció aktiválva van, és ön a mérések, a távvezérlő vagy a programváltás menüben tartózkodik, a menükből való kilépéshez jelszó (belépési kód) szükséges.

LAKAT FUNKCIÓ

ZÁROLT ÁLLAPOT BELÉPÉSI KÓD BEÁLLÍTÁSA/MÓDOSÍTÁSA

 

VISSZA

A lakat funkció a KONFIGURÁCIÓ menüben aktiválható.

9.1.1 A lakat funkció státusa

A ZÁROLT ÁLLAPOTesetén a meglévő belépési kód törlése nélkül tudja aktiválni/kikapcsolni a zár funkciót, ha kikapcsolja ezt a funkciót. Ha a belépési kód nincs tárolva és aktiválni próbálják a zárfunkciót, megjelenik a billentyűzet, hogy meg lehessen adni az új belépési kódot.

0460 896 601

- 53 -

Page 54

9 KONFIGURÁCIÓ

Billentyűzet

A B C D E F G H

I J K L M N O P

Q R S T U V W X Y Z

0 1 2 3 4 5 6 7 8 9

SZÓKÖZ CAPS

0 (max. 16)

TÖRLÉS SZIMBÓLUM KÉSZ

Kilépés a zárolt állapotból

Ha a mért adatok vagy a programvált. menüben van, és zár funkció ki van kapcsolva, korlátozás nélkül kiléphet ezekből a menükből a VISSZA vagy MENÜ gombok megnyomásával, hogy belépjen a főmenübe.

Ha a funkció aktiválva van, és így kísérel meg kilépni, elhagyni a REM-et, vagy megnyomja „1 2” (2. FUNKCIÓ) gombot, a következő üzenet jelenik meg, hogy figyelmeztesse a felhasználót a belépési kóddal biztosított védelemre.

BELÉPÉSI KÓD AKTIVÁLÁSA – NYOMJON ENTERT

Itt kiválaszthatja a VISSZA gombot, ha meggondolja magát és vissza kíván térni ez előző menübe, vagy továbbléphet az ENTER menübe a belépési kód megadásához.

Ekkor a billentyűzettel belép a menübe, ahol megadhatja a kódot. Nyomja meg a ENTER gombot minden karakter után, és erősítse meg a kódot a KÉSZgombot.

A következő szövegdoboz jelenik meg.

A KÉSZÜLÉKZÁR FELOLDVA

Ha a belépési kód rossz, egy hibaüzenet jelenik meg, ami lehetőséget kínál a felhasználónak arra, hogy újból megadja a kódot, vagy visszatérjen az eredeti menühöz, vagyis a mért adatok vagy a programváltás menühöz.

Ha a kód rossz, a többi menühöz tartozó minden elem eltűnik, bár a belépési kód aktív marad. Ez azt jelenti, hogy átmenetileg kiléphet a mért értékek és a programváltás menüből, de a zár állapota mégsem változik, amikor visszatér ezekhez a menükhöz.

9.1.2 A kód beállítása/módosítása

A kód beállításakor/módosításakor módosíthatja a meglévő kódot vagy újat adhat meg. A kód maximum 16 szabadon választott betűt vagy számjegyet tartalmazhat.

9.2 Távvezérlés

FŐMENÜ » KONFIGURÁCIÓ » TÁVVEZÉRLŐK

A folyamattól és a távvezérlőtől függően különböző konfigurációs lehetőségek állnak rendelkezésre.

A nem CAN-busszal csatlakoztatott távvezérlő egységet a távvezérlő adapteren keresztül kell csatlakoztatni. Ez a funkció nem támogatja a SuperPulse módot.

Csatlakozás után aktiválja a távvezérlő egységet a MÉRT ADATOK képernyőn a TÁVVEZÉRLÉSfunkciógomb segítségével.

0460 896 601

- 54 -

Page 55

9 KONFIGURÁCIÓ

9.2.1 Elmaradt váltás

Vigye a kurzort a TÁVVEZÉRLŐK sorba. Nyomja meg a ENTER gombot a lehetőségek listájának előhívásához.

MIG/MAG TÁVVEZÉRLŐK

ELMARADT VÁLTÁS DIGITÁLIS ANALÓG 1

5 PROGRAM

HUZALSEBESSÉG

-MIN

-MAX ANALÓG 2

-MIN

-MAX

FESZÜLTSÉG

25,0

-10

+10

VISSZA

Az ELMARADT VÁLTÁS set to AKTIVértékre állítása esetén a legutóbb előhívott memória automatikusan előhívásra kerül minden egyes új hegesztés indítás előtt. Ezzel meg lehet szüntetni a legutóbbi hegesztési eljárás során keletkezett minden hegesztési adatbeállítást.

9.2.2 A digitális távirányító egység konfigurálása

Távirányító adapter nélkül

A CAN-alapú távirányító csatlakoztatásakor a konfiguráció automatikusan megtörténik:

DIGITÁLIS.

0,8

Távirányító adapterrel

Digitális távvezérlő alkalmazása esetén adja meg, hogy milyen típusú távvezérlőt alkalmaznak:

Vigye a kurzort a DIGITÁLIS sort, majd nyomja meg a ENTER gombot a kiválasztható lehetőségek listájának előhívásához.

BINÁRIS • 32 programegység 10-PROGR • 10 programegység

* vagy hegesztőpisztoly RS3 programválasztással

9.2.3 Az analóg távirányító egység konfigurálása

Távirányító adapter nélkül

A CAN-alapú távirányító csatlakoztatásakor az ANALÓG 1 (ANALOG 1) és ANALÓG 2 (ANALOG 2) konfigurációja automatikusan megtörténik. A konfiguráció nem módosítható.

Távirányító adapterrel

Távirányító adapterrel. Analóg távvezérlés használatakor a vezérlőpanelen határozhatja meg, hogy melyik potenciométert kívánja használni (max. 2-t).

A potenciométerek elnevezése a vezérlőpanelben ANALÓG 1 (ANALOG 1) és ANALÓG 2 (ANALOG 2), ami a hegesztési eljáráshoz tartozó saját paraméterekre utal, pl. huzalelőtolási paraméter (ANALOG 1) és a feszültség paraméter (ANALOG 2) MIG/MAG esetén.

Ha a kurzort az ANALOG 1 sorra állítja és megnyomja az ENTER gombot, megjelenik a lista.

0460 896 601

- 55 -

Page 56

9 KONFIGURÁCIÓ

NINCS HUZALSEBESSÉG

Ha a kurzort az ANALOG 1 sorra állítja és megnyomja az ENTER gombot, megjelenik a lista. Kiválaszthatja, hogy az ANALÓG 1 potenciométert használja a HUZALSEBESSÉG

funkcióhoz, vagy ha nem kell használni, akkor a NINCSgombot. Válassza ki a HUZALSEBESSÉG sort, majd nyomja meg az ENTER gombot. Ha a kurzort az ANALOG 2 sorra állítja és megnyomja az ENTER gombot, megjelenik a lista.

NINCS FESZÜLTSÉG

Ha a kurzort az ANALOG 2 sorra állítja és megnyomja az ENTER gombot, megjelenik a lista. Kiválaszthatja, hogy az ANALÓG 2 potenciométert használja a FESZÜLTSÉG funkcióhoz,

vagy ha nem kell használni, akkor a NINCSgombot. Válassza ki a FESZÜLTSÉG sort, majd nyomja meg az ENTER gombot. A távirányító egység összes konfigurációja bármelyik csatlakoztatott huzalelőtoló egységre

vonatkozik. Ha a konfigurációban megszünteti az ANALÓG 1 (ANALOG 1)-et, ez mindkét huzalelőtolóra vonatkozik, ha ikerkészüléket használnak.

9.2.4 Skála a bemenetekhez

Beállíthatja a használandó potenciométer(ek) vezérlési tartományát. Ez a vezérlőpanelben a plusz/mínusz gombokkal megadott minimális és maximális értékekkel végezhető el.

Megjegyzendő, hogy a szinergia és a nem szinergia módban eltérő feszültséghatárokat állíthat be. A feszültségérték a szinergia módban a szinergiaérték eltérése (pozitív vagy negatív). Nem szinergikus módban a feszültség értéke abszolút értékként van megadva. A beállított érték a szinergiára vonatkozik, ha szinergia módban vagyunk. Ha nem szinergia módban vagyunk, akkor ez abszolút érték.

A spontán hegesztés és az impulzus hegesztés esetén nem szinergikus módban eltérő feszültségszabályozási értékek érvényesek.

Érték a lenullázás után

Spontán és impulzus szinergia min -10 V max 10 V Spontán nem szinergikus min 8 V max 60 V Impulzusos nem szinergikus min 8 V max 50 V

9.3 MIG/MAG alapbeállítások

FŐMENÜ » KONFIGURÁCIÓ » MIG/MAG ALAPBEÁLLÍTÁSOK

Ebben a menüben beállíthatók a következők:

• Indítókapcsoló üzemmód (2 ütem/4 ütem)

• 4-ütem konfiguráció

• Funkciógombok konfigurációja

• Fesz. mérés impulzus

• AVC adagoló

• Release pulse

• Feszültségszabályozó lapos statikus

• Krátertölt. késl. idő akt.

0460 896 601

- 56 -

Page 57

9 KONFIGURÁCIÓ

• Heg. ind. ív kik. késl. idő

• A becsült áramerősség megjelenítése

9.3.1 Működtetőkapcsoló mód (2-ütem/4-ütem)

2 ütem

A = Védőgáz előáramlás B = Melegindítás C = Hegesztés D = Kráterkitöltés E = Gázutóáramlás

A hegesztőpisztoly kétütemű vezérlése során használt funkciók.

Az gázelőáramlás (amennyiben alkalmazzák) akkor kezdődik, amikor benyomják a hegesztőpisztoly működtető kapcsolóját (1). Ezután kezdődik a hegesztés folyamata. A működtető kapcsoló elengedésekor (2) kezdődik a krátertöltés (ha kiválasztják) és leáll a hegesztőáram. Indul a hegesztőgáz utóáramlás (ha kiválasztják).

TIPP: Ha a krátertöltés ideje alatt ismét megnyomják a működtető kapcsolót, a krátertöltés mindaddig folytatódik, ameddig a kapcsolót benyomva tartják (ld. pontozott vonal). A kráterfeltöltés úgy is leállítható, ha a folyamat közben gyorsan lenyomják, majd rögtön felengedik a kapcsolót.

A kétütemű mód a mért értékek menüben, a konfigurációs menüben vagy a mért értékek képernyőn látható nyomógombbal aktiválható.

4 ütem

Négy ütemnél 3 indítási és 2 leállítási pozíció van. Ez az 1. indítási és leállítási pozíció. Lenullázáskor az 1. pozíciót választja. Lásd a „4-ütem konfiguráció” fejezetet.

A = Védőgáz előáramlás B = Melegindítás C = Hegesztés D = Kráterkitöltés E = Gázutóáramlás

A hegesztőpisztoly négyütemű vezérlése során használt funkciók.

A gázelőáramlás akkor kezdődik, amikor benyomják a hegesztőpisztoly működtető kapcsolóját (1). A hegesztés folyamata a kapcsoló elengedésekor indul. A működtető kapcsoló ismételt benyomásakor (3) kezdődik a krátertöltés (ha kiválasztották), és a hegesztési beállítások alacsonyabb szintre állítódnak át. A működtető kapcsoló elengedésekor (4) a hegesztés teljesen leáll és megindul a hegesztőgáz utóáramlás (ha kiválasztották).

TIPP: A működtető kapcsoló elengedésekor leáll a krátertöltés. Ha ehelyett a kapcsolót továbbra is lenyomva tartjuk, folytatódik a krátertöltés (pontozott vonal).

0460 896 601

- 57 -

Page 58

9 KONFIGURÁCIÓ

A négyütemű mód a mért értékek menüben, a konfigurációs menüben vagy a mért értékek képernyőn látható nyomógombbal aktiválható. Nem választható az indítókapcsoló üzemmód (négyütem), ha a ponthegesztés mód BEgombot.

9.3.2 4-ütem konfiguráció

Négyütemű konfiguráció esetén a négyütemű indítás és leállás különféle funkciói jelennek meg.

4-ütem start mód

• Kapcsolóval vezérelt gázelőáramlás, lásd a „4-ütem” fejezetet.

• Időzített védőgáz előáramlás.

A = Gázáramlás B = Huzalelőtolás C = Gázelőáramlás D = Hegesztés

Nyomja meg az indító kapcsolót (1), beindul a gázelőáramlás; a beállított gázelőáramlási idő után indul a hegesztési folyamat. Engedje el az indító kapcsolót (2).

• Kapcsolóval vezérelt hot start

A = Gázáramlás B = Huzalelőtolás C = Gázelőáramlás B = Melegindítás E = Hegesztés

Nyomja meg az indító kapcsolót (1); indul a gázelőáramlás és a hot start addig tart, amíg el nem engedik a kapcsolót (2).

4-ütem leállás beállítása

• Idővezérelt krátertöltés lehetséges hosszabbítással, lásd a „négy-ütem” fejezetet.

• Kapcsolóval vezérelt krátertöltési idő

A = Gázáramlás B = Huzalelőtolás C = Hegesztés D = Kráterkitöltés

Nyomja le az indító kapcsolót (3), a krátertöltés megindul, majd leáll. Ha a krátertöltés idején belül (krátertöltés ideje lerövidítve) felengedi az indító kapcsolót (4), a hegesztés megszakad.

0460 896 601

- 58 -

Page 59

9 KONFIGURÁCIÓ

9.3.3 Funkciógombok konfigurációja

MIG/MAG hegesztéskor a felhasználónak lehetősége van arra, hogy opciók listájából választva állítsa be a gombok funkcióját. Hét olyan nyomógomb van, amelyekhez funkció rendelhető.

Az alábbi opciók közül lehet választani:

• Nincs

• Gázöblítés

• Huzalbefűzés

• Kapcsoló üzemmód (2/4)

• Kráterkitöltés BE/KI

• Kúszóstart BE/KI

• Hot start BE/KI

• Memória távvezérlés

• Légfúvatás

• Hegesztés nem aktív

• Huzal vissza

• Hiba törlése

A kijelzőn két oszlop látható: az egyik a Funkció t, a másik a Funkciógomb számát jelzi.

FUNKCIÓGOMBOK BEÁLLÍTÁSA

Funkció Funkciógomb NINCS

GÁZÖBLÍTÉS HUZALBEFŰZÉS KAPCSOLÓ ÜZEMMÓD (2/4) KRÁTERTÖLTÉS BE/KI KÚSZÓSTART BE/KI HOT START BE/KI INDÍTÓ KAPCSOLÓ

GÁZÖBLÍTÉS HUZALBEFŰZÉ

4 ÜTEM 1 2 VISSZA

A panelen öt nyomógomb van. Az „1 2” (2. FUNKCIÓ) gomb lenyomásával megjelenik további öt nyomógomb.

Amikor a funkciókat hozzárendeli a billentyűkhöz, azok számozása balról kezdve a következő:

 1 2 3 4 5 6 7

0460 896 601

- 59 -

Page 60

9 KONFIGURÁCIÓ

Ha új funkciót kíván hozzárendelni egy nyomógombhoz, tegye a következőt:

• Pozicionálja a kurzort a NINCS funkciót jelző sorra, majd nyomja meg az adott funkcióhoz rendelt gombot a gomb számának módosításához.

• Ismételje meg ezt az eljárást azzal a gombbal, amelyik a használandó számot viseli.

• Állítsa a kurzort arra a funkció sorra, amelyhez új billentyűszámot kíván hozzárendelni, és nyomja meg azt a gombot, amelyhez a funkciót hozzá kívánja rendelni.

A többi billentyű mindegyikéhez hasonló módon új funkció rendelhető hozzá úgy, hogy a bal oldali oszlopban lévő funkciókat hozzárendeli a jobb oldali oszlopban látható számozott billentyűkhöz.

9.3.4 Feszültségértékek impulzus módban

Impulzus módban a feszültségmódszerekhez tartozó opciók a következők:

• Csúcsérték impulzusfeszültséghez IMPULZUS A feszültséget csak az impulzus szakaszban mérik és szűrik, mielőtt a feszültségérték megjelenne a kijelzőn.

• Átlagos feszültségérték ÁTLAG

A feszültséget folyamatosan mérik, és a feszültségérték megjelenítése előtt szűrik. A belső és külső minőség-ellenőrzési funkciók a kijelzőn megjelenített mért értékeket input

adatként használják.

9.3.5 AVC adagoló

AVC huzalelőtolót használata esetén (ÍVFESZÜLTSÉG-SZABÁLYOZÁS) lépjen be a KONFIGURÁCIÓ menübe a MIG/MAG ALAPBEÁLLÍTÁSOK. Nyomja meg a ENTER gombot az AVC huzalelőtolás sorban, és válassza ki a BEgombot. Ezt követően a berendezés automatikusan újra konfigurálódik, hogy megfeleljen az AVC huzalelőtolónak.

AVC huzalelőtoló használata esetén az egységet közvetlenül a hegesztőfeszültség szabályozza. Semmilyen más kommunikáció nem áll fenn a huzalelőtoló egységgel. A jobb teljesítmény érdekében speciális szabályozó használata ajánlott.

9.3.6 Release pulse

Ha a huzal elakad a munkadarabban, a rendszer érzékeli azt. Egy áramimpulzus indul el, ami leválasztja a huzalt a felületről.

A funkció használatához válassza a RELEASE PULSE lehetőséget a MIG/MAG

ALAPBEÁLLÍTÁSOKlista alatt, majd nyomja meg az ENTER gombot, és válassza a BEgombot.

9.3.7 Feszültségszabályozó lapos statikus

FESZÜLTSÉGSZABÁLYOZÓ LAPOS STATIKUS funkciónak normál esetben aktívnak kell lennie (BE).

A funkciót ügyfélspecifikus megoldásokhoz használják.

9.3.8 Krátertölt. késl. idő akt.

KRÁTERTÖLT. KÉSL. IDŐ AKT. : az az idő, melynek el kell telnie a hegesztés megkezdése után ahhoz, hogy a KRÁTERTÖLTÉSI funkció aktiválódjon, amikor engedélyezve van a krátertöltés.

Az alapértelmezett érték 1,0 mp.

0460 896 601

- 60 -

Page 61

9 KONFIGURÁCIÓ

9.3.9 Heg. ind. ív kik. késl. idő

Ez a késleltetési idő határozza meg azt az időt, mely a hegesztés kezdete és vége között telik el (hegesztés kezdete + HEG. IND. ÍV KIK. KÉSL. IDŐ).

Amennyiben több ív be és ív ki eseményre is sor kerül a meghatározott időintervallumban, akkor az ív ki események nem kerülnek továbbításra, ha a meghatározott időintervallum vége előtti utolsó esemény egy ív be esemény.

Amennyiben több ív be és ív ki eseményre is sor kerül a meghatározott időintervallumban, és a meghatározott időintervallum vége előtti utolsó esemény egy ív ki esemény, akkor az az ív ki esemény továbbításra kerül a meghatározott időintervallum letelte után.

Csak az adott időintervallum alatt bekövetkező első ív be esemény kerül továbbításra. Példa: Ha ív be, ív ki és ív be események sorozatára kerül sor a meghatározott

időintervallumban, akkor csak az első ív be esemény kerül továbbításra az áramforrásról a csatlakoztatott berendezésre. Az ív ki esemény először késleltetve lesz az áramforrásban, majd törlődik, amint az utolsó ív be átvitele megtörtént.

Az alapértelmezett érték 0,00 mp. A funkciót ügyfélspecifikus megoldásokhoz használják.

9.3.10 A becsült áramerősség megjelenítése

A rendszer a kiválasztott szinergikus ív alapján kiszámolja a becsült áramerősséget az aktuális huzaladagolási sebesség felhasználásával.

Alapértelmezés szerint KIgombot. A becsült áramerősség megjelenítése hasznos referenciaként szolgál, ha a hegesztő nem

tudja megállapítani a helyes huzaladagolási sebességet. A kötés típusától és a hegesztő által alkalmazott túllógástól (a csúcs és a munkadarab távolságától) függően némi eltérés lesz a becsült áramerősség és a valós, mért áramerősség között. A nagy eltérés azt jelentheti, hogy a túllógást az optimális hegesztési eredmény érdekében módosítani kell.

A becsült áramerősség a MÉRT ADATOK menüben jelenik meg a huzalelőtolási sebesség vagy a feszültség módosításakor.

A becsült áramerősség sosem jelenik meg a ROBOT vagy a SAT szinergiacsoportok

használatával történő hegesztéskor, még akkor sem, ha a A becsült áramerősség megjelenítése funkció BEgombot.

0460 896 601

- 61 -

Page 62

9 KONFIGURÁCIÓ

9.4 MMA alapbeállítások

FŐMENÜ » KONFIGURÁCIÓ » MMA ALAPBEÁLLÍTÁSOK

Cseppentő hegesztés

Cseppentő hegesztés rozsdamentes elektródákkal való hegesztéskor alkalmazható. E funkció alkalmazása esetén az ívet felváltva gyújtják és kioltják, hogy jobban lehessen szabályozni a hőtermelést. Csak kismértékben kell felemelni az elektródát, hogy az ív kihunyjon.

Válassza ki a BE vagy KIlehetőséget.

9.5 Programváltás funkciógombok

A HEGESZTÉSI ADATOK 1 – HEGESZTÉSI ADATOK 2 funkciógombok a programváltás menüben láthatók. Ezek konfigurálása a következő:

Vigye a kurzort a FUNKCIÓGOMB SZÁMA sorba.

PROGR. VÁLT. FUNKCIÓGOMBOK

FUNKCIÓGOMB SZÁMA HOZZÁRENDELT HEG. ADAT

MIG/MAG SPONTÁN SZINERGIKUS BE

Fe ER70S, C=2, 1,2 mm

+ 3,5 VOLT, 7,6 M/PERC

TÁROLÁS TÖRLÉS VISSZA

A billentyűk számozása balról jobbra: 1–4. Válassza a kívánt gombot a számának a megadásával, a plusz/mínusz gombok segítségével.

Majd a baloldali gombbal lépen a következő sorra: HOZZÁRENDELT HEG. ADAT. A hegesztési adattárban böngészhet a hegesztési adatok között. Válassza ki a kívánt hegesztési adat számát a plusz/mínusz gombokkal. A mentéshez nyomja meg aTÁROLÁS gombot. A tárolt adatsor törléséhez nyomja meg a TÖRLÉSgombot.

9.6 Kettős startjel források

E funkció aktiválása (BE) esetén MIG/MAG hegesztést a huzaladagoló start inputjáról és az áramforrás TIG-start inputjáról is indíthat, illetve megfordítva. Ha a hegesztést a startjel inputjáról indítja, azt ugyanarról az inputról kell leállítani.

1 5

9.7 Távszabályzó eng.

FŐMENÜ » KONFIGURÁCIÓ » TÁVSZABÁLYZÓ ENG.

Ha a vezérlő távvezérlés módban van, nem adhat meg beállításokat a forgatógombok segítségével. A hegesztési memóriahelyek között váltó távvezérlők esetén: Ha a TÁVSZABÁLYZÓ ENG. funkció BEvan kapcsolva, az áram/huzalelőtolás vagy a feszültség a vezérlőpanelről és a távszabályozóról is beállítható.

Ha a TÁVSZABÁLYZÓ ENG. módot a határértékekkel együtt használják, a berendezés használata meghatározott beállítási tartományra korlátozható. Ez a következő beállításokra vonatkozik: huzalelőtolás és feszültség MIG/MAG hegesztéskor, árambeállítás MMA és TIG hegesztéskor, impulzusáram impulzus TIG hegesztéskor.

0460 896 601

- 62 -

Page 63

9 KONFIGURÁCIÓ

9.8 WF ellenőrzés

FŐMENÜ » KONFIGURÁCIÓ » WF-FELÜGYELET WF-FELÜGYELET funkciónak normál esetben aktívnak kell lennie (BE). A funkciót

ügyfélspecifikus megoldásokhoz használják. A funkció ellenőrzi, hogy WDU és a huzalelőtoló kapcsolata megszakadt-e; amennyiben igen, egy hibaüzenetet jelenít meg.

MEGJEGYZÉS!

Amennyiben egy nem ESAB gyártmányú huzalelőtolót ESAB áramforrással használ, a felügyeletet ki kell kapcsolni.

9.9 Autom. mentés mód

FŐMENÜ » KONFIGURÁCIÓ » AUTOM. MENTÉS MÓD

Alapértelmezés szerint KI. A rendszer a hegesztési adattár memóriapozícióiba menti a hegesztési adatkészleteket. Autom. mentés mód BE értékre állítása esetén: Egy hegesztési adatkészlet előhívása, majd

ezt követően a beállítások módosítása és egy másik hegesztési adatkészlet előhívása esetén a rendszer a módosított beállításoknak megfelelően frissíti az első adatkészletet.

A hegesztési adatok manuális mentése a következő automatikus mentésig blokkolja a tárhelyet.

A tárhely száma, ahol az adatok tárolódnak, megjelenik a mért adatok menüben a kijelző jobb felső sarkában.

9.10 Határmérés heg. áll

FŐMENÜ » KONFIGURÁCIÓ » HATÁRMÉRÉS HEG. ÁLL

Alapértelmezés szerint KIgombot. Ez a funkció vezérli a működést, amikor határmérési hiba lép fel. Indítókapcsolóval

rendelkező MIG/MAG és TIG hegesztőpisztolyokhoz érhető el. Három beállítás van:

• BE

• BE, FELÜGYELET

• KI

Ha a HATÁRMÉRÉS HEG. ÁLL aktiválva van (BE) és határmérési hiba lép fel, a hegesztés azonnal leáll.

The BE, FELÜGYELET beállítás akkor használható, ha az áramforrás FELHASZNÁLÓI FIÓKOK funkciója használatban van. Ha a BE, FELÜGYELET beállítás ki van választva és határmérési hiba lép fel, egy rendszergazdának vagy vezető felhasználónak be kell írnia a jelszavát a hegesztés folytatásához. (A felhasználói fiókokkal és a felhasználói fiókok szintjeivel kapcsolatos információkért tekintse meg az útmutató külön „Felhasználói fiókok” című részét.)

9.11 A hegesztéshez bejelentkezés szükséges

FŐMENÜ » KONFIGURÁCIÓ » A hegesztéshez bejelentkezés szükséges

If A hegesztéshez bejelentkezés szükséges funkció engedélyezése esetén a hegesztéshez a felhasználói fiókok aktiválása, majd a rendszerbe történő bejelentkezés szükséges.

0460 896 601

- 63 -

Page 64

9 KONFIGURÁCIÓ

9.12 Memória távvezérlés

FŐMENÜ » KONFIGURÁCIÓ » MEMÓRIA TÁVVEZÉRLÉS

Ez a funkció lehetővé teszi a különböző előre beállított hegesztési adat alternatívákra való váltást a hegesztőpisztoly kapcsolóján történő gyors kattintás (a gomb lenyomása, majd azonnali felengedése) által. Lehetőség nyílik az egy és két kattintás közötti választásra. Az egy kattintás egy gyors kattintást jelent. A két kattintás két gyors kattintást jelent.

Az ELŐSZÖR MÓDOSÍTSON AZ ÍV KIKAPCSOLÁSI SORRENDEN opció KÖVETKEZŐ vagy INDÍTÁS fázisra állítható

KÖVETKEZŐ – A TRIGGER ADATOK ÁTVÁLTÁSA a sorrend szerinti következő memóriára állítja a memóriát.

INDÍTÁS – A TRIGGER ADATOK ÁTVÁLTÁSA az ÍV KI beállítás mellett a sorrend szerinti első memóriára állítja a memóriát, ha a trigger adatok legutóbbi átváltása óta már eltelt 4másodperc.

A TRIGGER ADATOK ÁTVÁLTÁSA a trigger adatok legutóbbi átváltását követően a sorrend szerinti következő memóriára állítja a memóriát.

Maximálisan 5 kiválasztott tárhely közül lehet választani. További információ található a „MEMÓRIAKEZELÉS” fejezetben.

KI – Nincs váltás a hegesztési adatok között. ÍV KI – A felhasználó nem válthat a memória pozíciók között a hegesztés alatt. BE – A felhasználó mindig tud váltani a memória pozíciók között. 3 PROGRAM – 3 memóriapozíció hozzáadása. Válassza ki a 2 ütemű módot (lásd a

9.3.1-es részt). A 3-Prog a 2 ütemű mód 3 memóriás triggeradat-átváltással kibővített formája. A hegesztőpisztoly működtető kapcsolójának megnyomásakor a Trigger adatok átváltása az 1. memóriára vált. Ezután kezdődik a hegesztés folyamata. A működtető kapcsoló elengedésekor a Trigger adatok átváltása a 2. memóriára vált, és a hegesztés folytatódik. A hegesztőpisztoly működtető kapcsolójának ismételt megnyomásakor a Trigger adatok átváltása a 3. memóriára vált. A működtető kapcsoló másodszor történő elengedésekor megkezdődik a krátertöltés (ha kiválasztják) és leáll a hegesztőáram. Indul a hegesztőgáz utóáramlás (ha kiválasztják).

A hegesztési adatok kapcsoló aktiválása

Vigye a kurzort a MEMÓRIA TÁVVEZÉRLÉS sorra, majd nyomja meg az ENTER gombot. Válassza ki a KI, PASSZIV, BE vagy 3 PROGRAMlehetőséget. Nyomja meg az ENTER gombot.

0460 896 601

- 64 -

Page 65

9 KONFIGURÁCIÓ

MEM. TÁVVEZÉRLÉS MEM. TÁVVEZÉRLÉS

KATTINTÁS ELŐSZÖR MÓDOSÍTSON AZ ÍV KIKAPCSOLÁSI

SORRENDEN HEG. ADATOK MENTEZ KIJELÖLT HEG. ADATOK



MIG/MAG SPONTÁN SZINERGIKUS BE

Fe ER70S, CO2, 1,2 mm

+ 3,5 VOLT, 7,6 M/MIN

Hegesztési adatok választása a memóriából

Vigye a kurzort a HEG. ADATOK HOZZÁADÁSA/TÖRLÉSE sorba.

MEM. TÁVVEZÉRLÉS

MEM. TÁVVEZÉRLÉS KATTINTÁS

EGYSZERES

KÖV.

VISSZA

EGYSZERES

ELŐSZÖR MÓDOSÍTSON AZ ÍV KIKAPCSOLÁSI

KÖV.

SORRENDEN

HEG. ADATOK HOZZÁADÁSA/TÖRLÉSE

KIJELÖLT HEG. ADATOK 5 19

MIG/MAG SPONTÁN SZINERGIKUS BE

Fe ER70S, CO2, 1,2 mm

+ 3,5 volt, 7,6 M/PERC

TÁROLÁS TÖRLÉS VISSZA

A plusz/mínusz billentyűkkel válassza ki azokat a tárhelyeket, ahol az aktuális hegesztési adatok találhatók, majd nyomja le a TÁROLÁSgombot.

A KIJELÖLT HEG. ADATOK sor megmutatja, hogy mely hegesztési adatok és milyen sorrendben lettek kiválasztva, balról jobbra haladva. A legutóbb kiválasztott pozíció hegesztési adatsora a kijelző alatti sorban jelenik meg.

A hegesztési adatok eltávolításához ismételje meg a fenti eljárást, de nyomja le a TÖRLÉS (DELETE) gombot.

9.13 Kettős huzalelőtolók

FŐMENÜ » KONFIGURÁCIÓ » KETTŐS HUZALELŐTOLÓK

Több huzalelőtoló egység (max. 4) összekapcsolása esetén a huzalelőtoló egységeket a hegesztési adatok egysége nélkül, vagyis üres vezérlővel kell használni..

A vevőhöz leszállított minden huzaladagolónak 1 az azonosító száma.

0460 896 601

- 65 -

Page 66

9 KONFIGURÁCIÓ

9.13.1 A kettős huzalelőtolók konfigurálása

A huzalelőtoló egységek csatlakoztatásakor az első elvégzendő teendő a huzalelőtoló azonosító számának a megváltoztatása (csomópont címe).

Az azonosító szám megváltoztatásához tegye a következőt:

• Csatlakoztassa az első huzalelőtolót, majd lépjen be a KETTŐS HUZALELŐTOLÓK menüben állítható be.

• Nyomja le és engedje fel az indító kapcsolót, hogy aktiválja a huzalelőtolót.

• Olvassa le az első sorban a huzalelőtoló azonosító számát (első alkalommal 1-nek kell lennie). Válasszon új azonosítószámot 2 és 4 között. Vigye a kurzort a VÁLASSZON ÚJ AZONOSÍTÓT sorba. A plusz/mínusz gombokkal állítsa be a kívánt számot 1 és 4 között. Nyomja meg az ENTER gombot.

KETTŐS HUZALELŐTOLÓK

AKTUÁLIS AZONOSÍTÓ VÁLASSZON ÚJ AZONOSÍTÓT



CSATLAKOZTATOTT HUZALELŐTOLÓK AZONOSÍTÓI:

VISSZA

A felső sorban az azonosító szám a kívánt számra változik.

• Csatlakoztassa a következő huzaladagolót.

• Nyomja le és engedje fel az indító kapcsolót, hogy aktiválja a huzalelőtolót. Láthatja, hogy az egység azonosítója az 1.

Készen van a konfiguráció, a szokásos módon használhatja a berendezést. Ugyanilyen módon konfigurálhat és működtethet négy huzaladagolót. Több huzaladagoló esetén nem az a fontos, hogy milyen azonosító számot kaptak, hanem az, külön azonosítójuk legyen, hogy meg lehessen különböztetni azokat.

Ne adja ugyanazt az azonosítót két huzalelőtolónak. Ha ez mégis bekövetkezne, az egyik egység kikapcsolásával majd az eljárás elölről kezdésével korrigálja a helyzetet. A KETTŐS HUZALELŐTOLÓK menüben a kapcsoló lenyomásával ellenőrizheti a csatlakoztatott huzalelőtolók azonosítóit.

A CSATLAKOZTATOTT HUZALELŐTOLÓK AZONOSÍTÓI sorban látható az összes csatlakoztatott huzalelőtoló azonosítója.

9.13.2 A hegesztési adattár koncepciója az M1 10P távvezérlők esetében

A memóriák és 10P távvezérlők eltérő, adott koncepciót követő huzalelőtoló-azonosítókat alkalmazó huzalelőtoló egységekkel működnek.

Használja az egyes huzalelőtoló-azonosítókhoz a hegesztési adattár memóriahelyeinek megfelelő tartományát az alábbi lista szerint:

• 1. huzalelőtoló egység 1–10. memóriahely

• 2. huzalelőtoló egység 11-20. memóriahely

• 3. huzalelőtoló egység 21-30. memóriahely

• 4. huzalelőtoló egység 31-40. memóriahely

9.14 Minőség-ellenőrzési funkciók

FŐMENÜ » KONFIGURÁCIÓ » MINŐSÉG-ELLENŐRZÉSI FUNKCIÓK

0460 896 601

- 66 -

Page 67

9 KONFIGURÁCIÓ

Az elkészült hegesztések naplózásának feltételei a MINŐSÉG-ELLENŐRZÉSI FUNKCIÓK ponton belül, aKONFIGURÁCIÓ MENÜalatt állíthatók be.

MINŐSÉG-ELLENŐRZÉSI FUNKCIÓK

MIN. ADATOK NAPLÓJA FÁJLBA

   

VISSZA

Válassza a megfelelő sort, és nyomja meg az ENTERgombot. Ha a BE értéket választotta, minden hegesztés .aqd szövegfájlként tárolódik, naponta új fájlként. Itt az alábbi információ tárolódik:

• A hegesztés indításának ideje

• Hegesztés időtartama

• Max., min. és átlagos áram a hegesztés alatt

• Max., min. és átlagos feszültség a hegesztés alatt

• Max., min. és átlagos teljesítmény a hegesztés alatt

A minőség-ellenőrzési funkcióról további információkat az „ ESZKÖZÖK, Minőség-ellenőrzési funkciók” fejezetben olvashat.

9.14.1 Minőség-ellenőrzési funkciólista tárolása

FŐMENÜ » ESZKÖZÖK » EXPORTÁLÁS/IMPORTÁLÁS

A vezérlőpanelben előállított minőség-ellenőrzési funkciólista fájljai xml fájlként kerülnek mentésre. Ahhoz, hogy működjön, az USB-memóriát FAT rendszerűként kell megformázni.

Helyezze be az USB-memóriát a vezérlőpanelbe, lásd az „Intéző” fejezetet. Válassza ki a MINŐSÉGELLENŐRZÉSI FUNKCIÓLISTAlehetőséget, és nyomja meg az

EXPORTÁLÁSgombot. A fájl a QData mappában található. A QData mappa automatikusan jön létre, amikor

beilleszti az USB memóriát a készülékbe. Az exportálással és importálással kapcsolatban tekintse meg az „Exportálás/Importálás”

című részt.

9.15 Karbantartás

FŐMENÜ » KONFIGURÁCIÓ » KARBANTARTÁS

Ebben a menüben állíthatja be a karbantartási időközöket, pl. hogy hány hegesztési indítás után szükséges karbantartást végezni (pl. a csúcs cseréje). Válassza ki a KARBANTARTÁS GYAKORISÁGA sort, majd az ENTER gombot lenyomva határozza meg a hegesztés indítások számát, amelyek után karbantartást kell végezni. Majd a plusz/mínusz gombokkal módosítsa az értéket, amíg el nem éri a kívánt értéket. Amikor letelik a megadott intervallum, a hibalistában megjelenik az 54-es hibakód. A visszaállítást a VISSZAÁLLÍTÁS funkciógomb megnyomásával végezheti el.

Amikor az indítások száma helyett a TELJES ÜZEMIDŐ HATÁRÉRT. van kiválasztva, vegye fel a kapcsolatot egy engedéllyel rendelkező ESAB szerviztechnikussal.

0460 896 601

- 67 -

Page 68

9 KONFIGURÁCIÓ

SZERVIZ

KARBANTARTÁS GYAKORISÁGA HEGESZTÉS SZÁMLÁLÁS TELJES ÜZEMIDŐ HATÁRÉRT. TELJES ÜZEMIDŐ

 

VISSZAÁLLÍTÁS VISSZA

0 hegesztés 0 hegesztés

0n00:00:00 0n00:00:00

9.16 Hosszmérték

FŐMENÜ » KONFIGURÁCIÓ » HOSSZMÉRTÉK

Itt a hosszmérték választható ki, Metrikus vagy Hüvelyk:

9.17 Mérési érték gyakorisága

FŐMENÜ » KONFIGURÁCIÓ » MÉRÉSI ÉRTÉK GYAKORISÁGA

A mérési érték gyakorisága állítható be azzal, ha 1 és 10 Hz közötti értékre választ az egyik plusz/mínusz gombbal. Az értékmérés gyakorisága csak a mért adatokat érinti a minőségre vonatkozó adatok számításai során.

9.18 Regiszter gomb

KONFIGURÁCIÓ » REGISZTER GOMB

A REGISZTER GOMB funkcióval megnyithat egyes funkciókat, amelyek nem szerepelnek a vezérlőpanel alapverziójában.

A funkciókhoz aló hozzáférés érdekében vegye fel a kapcsolatot az ESAB-bal. Ha megadja az egység sorozatszámát, kap egy kódot, amit be kell írni a REGISZTER GOMBmenübe.

REGISZTER GOMB

Sorozatszám: 00000 - 00000 - 00000



Gomb: AAA



GOMB

MEGADÁSA AKTÍV VISSZA

Nyomja meg az ENTER gombot, és írja rá a gomb kódját a kijelzőn megjelenő billentyűzetre. Vigye a kurzort a kívánt karakter fölé a bal oldali gomb és a nyílgombok segítségével. Nyomja meg az ENTER gombot. A karaktersor regisztrálása után nyomja meg a KÉSZ gombot.

A gomb aktiválásához nyomja meg az AKTIVÁLÁSgombot. Egy üzenet jelenik meg: GOMB

AKTIVÁLVA. Ha a regisztráció nem volt sikeres, a következő üzenet jelenik meg: HELYTELEN GOMB. Ellenőrizze a gombhoz rendelt kódot és próbálja újra.

0460 896 601

- 68 -

Page 69

9 KONFIGURÁCIÓ

9.19 Világító kijelzős időzítő

FŐMENÜ » KONFIGURÁCIÓ » VILÁGÍTÓ KIJELZŐS IDŐZÍTŐ

Alapértelmezés szerint BE. A belső világítással rendelkező kijelző – élettartamának megnövelése érdekében – három

perc után kikapcsol, amennyiben nincs tevékenység. A beállítás módosításához válassza ki a megfelelő sort, és nyomja meg az ENTERgombot. Állítsa a Világító kijelzős időzítő funkciót BE értékre, így a háttérvilágítás három percnyi

inaktivitás után kikapcsol. Állítsa a funkciót KI értékre a háttérvilágítás kikapcsolásának megakadályozásához. A kijelző

így mindig bekapcsolva marad. Az U82és a W82prezentációs módban történő együttes használata esetén ez a funkció nem

érhető el.

0460 896 601

- 69 -

Page 70

10 ESZKÖZÖK

FŐMENÜ » ESZKÖZÖK

ESZKÖZÖK

HIBALISTA► EXPORTÁLÁS/IMPORTÁLÁS► INTÉZŐ► BEÁLLÍTÁSOK HATÁRÉRTÉKÉNEK

VISSZA

10.1 Hibalista

FŐMENÜ » ESZKÖZÖK » HIBALISTA

A hibakódok azt jelzik, hogy hiba történt a hegesztési eljárás során. Ezt a kijelzőn egy legördülő menü jelzi. Egy felkiáltójel jelenik meg a kijelző jobb felső sarkában.

MEGJEGYZÉS!

Amint előhívja a hibalista menüt, eltűnik a kijelzőről.

A hegesztőkészülék használata közben keletkező minden hiba hibaüzenetekkel van dokumentálva a hibalistában. Legfeljebb 99 hibaüzenet tárolható. Ha a hibalista megtelik, azaz ha 99 hibaüzenet van benne, a legrégebbi üzenet automatikusan törlődik, amikor új hiba keletkezik.

A következő információ tekinthető meg a hibalista menüjében:

• A hiba jelzőszáma

• A hiba keletkezésének dátuma, formátuma: ÉÉHHNN

• A hiba keletkezésének időpontja

• Az egység, ahol a hiba keletkezett

• A hibakód

• További adatok a hibakódtól függően, például a hibakódot létrehozó egység

0460 896 601

- 70 -

Page 71

10 ESZKÖZÖK

HIBALISTA Index Dátum Ido Egység Hiba Adatok

1 2

121029 121029

171113

13:29:16 13:29:21

9:38:49

8 8

19 17

Hiba az akkumulátoros memóriában

TÖRLÉS MINDENT

TÖRÖL

FRISSÍTÉS ÖSSZES

MEGTEKINTÉS

Egységek

1 = hűtőegység 4 = távvezérlő egység 2 = áramforrás 5 = váltakozó áramú egység 3 = huzaladagoló egység 8 = vezérlőpanel

10.1.1 A hibakódok ismertetése

Hibakód Leírás 1 Checksum hiba az EPROM-ban

Hiba keletkezett a program memóriában. A hiba nem tilt le semmilyen funkciót.

VISSZA

Intézkedés: Indítsa újra a készüléket. Ha a hiba tartósan fennáll, hívja a szerviztechnikust.

2 Sikertelen RAM teszt a mikroprocesszorban

A mikroprocesszor képtelen a belső memória egy bizonyos memóriahelyét olvasni/írni.

A hiba nem tilt le semmilyen funkciót. Intézkedés: Indítsa újra a készüléket. Ha a hiba tartósan fennáll, hívja a

szerviztechnikust.

3 A külso RAM sikertelen tesztje

A mikroprocesszor képtelen a külső memória egy bizonyos memóriahelyét olvasni/írni.

A hiba nem tilt le semmilyen funkciót. Intézkedés: Indítsa újra a készüléket. Ha a hiba tartósan fennáll, hívja a

szerviztechnikust.

4 Feszültségesés az 5V tápon

Az áramellátás feszültségértéke túl alacsony. A folyamatban lévő hegesztési folyamat leáll és nem lehet újraindítani. Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

Ha a hiba makacsul visszatér, hívja a szerviztechnikust.

0460 896 601

- 71 -

Page 72

10 ESZKÖZÖK

Hibakód Leírás 5 Az egyenáramú feszültség a határértékeken kívül van

A feszültség vagy túl alacsony vagy túl magas. A túl magas feszültség kiváltó oka lehet az elektromos hálózat erős feszültségingadozása, vagy a túl gyenge áramellátás (az áramellátás magas induktanciája vagy fázishiány).

A tápegység leáll és nem lehet újraindítani. Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

Ha a hiba makacsul visszatér, hívja a szerviztechnikust.

6 Magas hőmérséklet

Működésbe lépett a túlmelegedés ellen védő megszakító. Az aktuális hegesztési folyamat leáll és nem lehet újraindítani a megszakító

cseréje nélkül. Intézkedés: Ellenőrizze, hogy a hűtőlevegő bemeneti vagy kimeneti nyílásai

nincsenek-e elzárva vagy elszennyeződve. Ellenőrizze az alkalmazott működési ciklust, hogy meggyőződjön róla, hogy a berendezés nincs túlterhelve.

7 Nagy primer áram

A tápegység túl sok áramot vesz fel az egyenáramú feszültségről, amely ellátja azt. A tápegység leállt, és nem lehet újraindítani.

Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást. Ha a hiba makacsul visszatér, hívja a szerviztechnikust.

8 +DC 1 feszültség a biztonsági határon túl

Az áramkörön lévő akkumulátor, a W82vezérlőegységen belül cserét igényel. Amennyiben nem cserélik ki, az akkumulátorról működő memória

teljes tartalma elvész a kikapcsoláskor.

Intézkedés: Forduljon engedéllyel rendelkező ESAB szerviztechnikushoz.

9 Tápellátás 2

Külső forrásból származó hibakód

Intézkedés: Tekintse meg a csatlakoztatott egységek kézikönyvét.

10 Tápellátás 3

Külső forrásból származó hibakód

Intézkedés: Tekintse meg a csatlakoztatott egységek kézikönyvét.

11 Szervo hiba

Külső forrásból származó hibakód

Intézkedés: Tekintse meg a csatlakoztatott egységek kézikönyvét.

12 Figyelmezteto állapot a busz interfészben

A rendszer CAN busz terhelése átmenetileg túl magas. Megszakadt a tápegység kapcsolata a vezérlőpanellel, vagy a huzaladagoló

egységgel. Intézkedés: Ellenőrizze a berendezést, hogy csak egyetlen huzaladatoló

egység vagy távvezérlő egység legyen hozzá csatlakoztatva. Ha a hiba tartósan fennáll, hívja a szerviztechnikust.

0460 896 601

- 72 -

Page 73

10 ESZKÖZÖK

Hibakód Leírás 14 A busz kommunikáció megszakadt

A rendszer CAN busz a túlterheltség miatt átmenetileg nem működik. A folyamatban lévő hegesztési folyamat leáll. Intézkedés: Ellenőrizze a berendezést, hogy csak egyetlen huzaladatoló

egység vagy távvezérlő egység legyen hozzá csatlakoztatva. Az egység újraindításához kapcsolja ki a hálózati áramellátást. Ha a hiba makacsul visszatér, hívja a szerviztechnikust.

15 Információveszteség a busz kommunikációban

A mikroprocesszor képtelen elég gyorsan feldolgozni a bejövő üzeneteket, aminek következtében az információ elveszik.

Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást. Ha a hiba makacsul visszatér, hívja a szerviztechnikust.

16 Magas üresjárási feszültség

Az üresjárási feszültség túl magas. Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

Ha a hiba makacsul visszatér, hívja a szerviztechnikust.

17 Nincs kapcsolat a másik egységgel.

Az aktuális tevékenység leáll, és a hegesztés nem indítható. Ezt a hibát okozhatja kapcsolati hiba (pl. a CAN vezeték) a hegesztési

adatokat tartalmazó egység és egy másik egység között. Az érintett egység megjelenik a hibalistában.

Intézkedés: Ellenőrizze a CAN kábelezést. Ha a hiba makacsul visszatér, hívja a szerviztechnikust.

19 Hiba az akkumulátoros memóriában

Megszűnt a feszültség az akkumulátorban Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

Megtörtént a vezérlőpanel nullázása. A beállítások MIG/MAG, SPONTÁN, Fe, CO2 és az 1,2 mm mód esetén angol nyelvűek. Ha a hiba tartósan fennáll, hívja a szerviztechnikust.

22 Túlcsordulás az adó bufferban

A vezérlőpanel képtelen elég gyorsan információt továbbítani a többi egységbe.

Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

23 Túlcsordulás a fogadó bufferban

A vezérlőpanel képtelen elég gyorsan feldolgozni a többi egységből érkező információt.

Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

25 Nem kompatibilis heg. adat formátum

Kísérelje meg a hegesztési adatokat USB-memóriában tárolni. Az USB-memória másféle adatformátumot használ, mint a hegesztési adattár.

Intézkedés: Használjon másmilyen USB-memóriát.

0460 896 601

- 73 -

Page 74

10 ESZKÖZÖK

Hibakód Leírás 26 Watchdog reset aktiv (Programhiba)

Valami meggátolta a processzort abban, hogy szokásos programozott feladatait ellássa.

A program automatikusan újraindul. Az aktuális hegesztési folyamat le fog állni. A hiba nem tilt le semmilyen funkciót.

Intézkedés: Ellenőrizze a hegesztési programok beállításait a hegesztés során. Ha a hiba megismétlődik, hívja a szerviz technikust.

27 Nincs több huzal

Elfogyott a huzal / Hardver trap hiba Külső forrásból származó hibakód

Intézkedés: Tekintse meg a csatlakoztatott egységek kézikönyvét.

28 Stack túlcsordulás

A program végrehajtása nem működik. Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

Ha a hiba makacsul visszatér, hívja a szerviztechnikust.

29 Nincs vízáram

Nincs hűtővízáramlás Külső forrásból származó hibakód Ez a hiba akkor jelenik meg, ha a készenléti üzemmódból való visszatérést

követő 10 másodpercen belül nem keletkezik elegendő hűtővízáramlás.

Intézkedés: Tekintse meg a csatlakoztatott egységek kézikönyvét.

30 Vezérlő időtúllépése

A vezérlő túl sok ideig nem reagált (csak MIG/MAG esetén).

32 Nincs gázáram

Külső forrásból származó hibakód

Intézkedés: Tekintse meg a csatlakoztatott egységek kézikönyvét.

54 Szerviz intervallum túllépés

Eltelt az érintkező csúcs cseréjére vonatkozó szerviz intervallum.

Intézkedés: Cserélje ki az érintkező csúcsot.

60 Kommunikációs hiba

A rendszer CAN-busza átmenetileg működésképtelenné vált a túl nagy terhelés miatt. Az aktuális hegesztési folyamat leállt.

Intézkedés: Ellenőrizze, hogy a berendezés megfelelően van csatlakoztatva. Az egység újraindításához kapcsolja ki a hálózati áramellátást. Ha a hiba makacsul visszatér, hívja a szerviztechnikust.

64 Vezérlési típus betöltési hiba

Egy nem támogatott vezérlési típus kerül elküldésre az U82egységről az áramforráshoz indításkor vagy a memória visszahívásakor.

Intézkedés: Módosítsa a vezérlő típusát.

0460 896 601

- 74 -

Page 75

10 ESZKÖZÖK

Hibakód Leírás 70 Az aktuális mért értékek határértékének túllépése

Az aktuális mért értékek túllépték a határértéket. Intézkedés: Ellenőrizze, hogy helyes-e az aktuális határérték beállítása és a

csatlakozás minősége.

71 A feszültségértékek határértékének túllépése.

A feszültségértékek túllépték a határértéket. Intézkedés: Ellenőrizze, hogy helyes-e a feszültség határérték beállítása és

a csatlakozás minősége.

72 Az áramértékek határértékének túllépése.

Az áramértékek túllépték a határértéket. Intézkedés: Ellenőrizze, hogy helyes-e az áram határérték beállítása és a

csatlakozás minősége.

73 A WF áramérték határértékének túllépése.

A WF áramértékek túllépték a határértéket. Intézkedés: Ellenőrizze, hogy helyes-e a WF áram határérték beállítása és

a csatlakozás minősége.

75 Figyelem! Szin. adatok átszámolva

Szinergikus adatok átszámolva. Intézkedés: Az átszámolt adatok elfogadásához nyomja meg az Enter

billentyűt.

76 A hegesztéshez bejelentkezés szükséges

A hegesztés indítása megtagadva, mert nincs bejelentkezett felhasználó. Ez a hiba csak akkor jelenik meg, ha a „Bejelentkezés szükséges szolgáltatás” funkció engedélyezve van.

Intézkedés: Aktiválja a felhasználói fiókot és jelentkezzen be.

78 Hiányzó megfelelő dip/spontán görbe

Az impulzushegesztéshez kiválasztott szinergiavonalhoz tartozó spontán görbe (azonos anyag, gázkeverék és méret) nem elérhető.

Intézkedés: Hozza létre a megfelelő felhasználói szinergikus spontán görbét, majd indítsa újra.

10.2 Exportálás/Importálás

FŐMENÜ » ESZKÖZÖK » EXPORTÁLÁS/IMPORTÁLÁS

Az EXPORTÁLÁS/IMPORTÁLÁS menüben az USB memórián keresztül lehet információt továbbítani és fogadni.

A következő információ továbbítható:

HEGESZTÉSI ADATKÉSZLETEK EXPORTÁLÁS/IMPORTÁLÁS RENDSZER BEÁLLÍTÁSOK EXPORTÁLÁS/IMPORTÁLÁS BEÁLLÍTÁSI HATÁRÉRTÉKEK EXPORTÁLÁS/IMPORTÁLÁS MÉRÉSI HATÁRÉRTÉKEK EXPORTÁLÁS/IMPORTÁLÁS HIBALISTA EXPORTÁLÁS MINŐSÉGELLENŐRZÉSI FUNKCIÓLISTA EXPORTÁLÁS BEKAPCSOLÁSI STATISZTIKA EXPORTÁLÁS

0460 896 601

- 75 -

Page 76

10 ESZKÖZÖK

SZINERGIKUS GÖRBÉK EXPORTÁLÁS/IMPORTÁLÁS ALAPBEÁLLÍTÁSOK EXPORTÁLÁS/IMPORTÁLÁS FELHASZNÁLÓI FIÓKOK EXPORTÁLÁS/IMPORTÁLÁS

Illessze be az USD memóriát. Az USB-memória csatlakoztatásának leírását lásd az „USB-kapcsolat” című fejezetben. Válassza ki a továbbítandó információt tartalmazó sort. Nyomja meg azEXPORTÁLÁS vagy IMPORTÁLÁSgombot attól függően, hogy az információt exportálni vagy importálni szeretné.

EXPORTÁLÁS/IMPORTÁLÁS

HEGESZTÉSI ADATKÉSZLETEK RENDSZER BEÁLLÍTÁSOK BEÁLLÍTÁSI HATÁRÉRTÉKEK MÉRÉSI HATÁRÉRTÉKEK HIBALISTA MINŐSÉGELLENŐRZÉSI FUNKCIÓLISTA BEKAPCSOLÁSI STATISZTIKA SZINERGIKUS GÖRBÉK ALAPBEÁLLÍTÁSOK FELHASZNÁLÓI FIÓKOK

EXPORTÁLÁS IMPORTÁLÁS VISSZA

10.3 Intéző

FŐMENÜ » ESZKÖZÖK » INTÉZŐ

Az intézőben az USB-memóriában és a (C:\)-ben található információ is feldolgozható. Az intéző lehetővé teszi a hegesztési és a minőség-ellenőrzési adatok kézzel történő törlését és másolását.

Amikor az USB-memóriát csatlakoztatják, a kijelzőn a memória alapmappáját mutatja, ha mappa kiválasztása még nem történt.

A vezérlőpanel megjegyzi, hogy hol járt az intézőben, amikor azt a legutóbb használta, így a következő alkalommal ugyanoda térhet vissza a fájlstruktúrában.

INTÉZŐ

 

INFÓ FRISSÍTÉS ALT. VISSZA

A memóriában lévő szabad tárhely megállapításához használja azINFÓ funkciót. Az információ a FRISSÍTÉSgomb megnyomásával frissíthető. A törléshez, névmódosításhoz, új mappa létrehozásához, másoláshoz vagy beillesztéshez

nyomja meg azALTgombot. Megjelenik egy lista, amelyből választhat. Ha (..) vagy egy mappát választ, csak akkor hozhat létre egy új mappát vagy illeszthet be egy fájlba, amelyet

0460 896 601

- 76 -

Page 77

10 ESZKÖZÖK

korábban már másolt. Ha kiválasztott egy fájlt, az ÁTNEVEZÉS, MÁSOLÁS vagy BEILLESZTÉS lehetőségek is megjelennek, amennyiben korábban már átmásolt egy fájlt.

Válasszon egy mappát vagy fájlt, és nyomja meg az ALTgombot.

INTÉZŐ

.. Heg. adatok ÚJ MAPPA ErrorLog.xml QData.xml ~Weldoffice.dat



INFÓ FRISSÍTÉS ALT. VISSZA

Ez a lista akkor jelenik meg, ha megnyomja az ALTgombot.

INTÉZŐ » ALT.

MÁSOLÁS BEILLESZTÉS TÖRLÉS ÁTNEVEZÉS ÚJ MAPPA

10.3.1 Fájl/mappa törlése

Jelölje ki a törlendő fájlt vagy mappát, és nyomja meg az ALT gombot. Válassza ki a TÖRLÉS lehetőséget, és nyomja meg az ENTERgombot.

INTÉZŐ » ALT. TÖRLÉS

ÁTNEVEZÉS ÚJ MAPPA

A fájl/mappa eltávolítva. A törléshez a mappának üresnek kell lennie, vagyis először törölni kell a mappában lévő fájlokat.

10.3.2 Fájl/mappa átnevezése

Jelölje ki az átnevezendő fájlt vagy mappát, és nyomja meg az ALT gombot. Válassza ki a ÁTNEVEZÉS lehetőséget, és nyomja meg az ENTERgombot.

INTÉZŐ » ALT

TÖRLÉS

ÁTNEVEZÉS

ÚJ MAPPA

Egy billentyűzet jelenik meg a kijelzőn. A baloldali gombbal módosítsa a sort és a nyíl gombokkal lépjen balra és jobbra. Válasszon ki egy használandó karaktert/funkciót, és nyomja meg az ENTERgombot.

0460 896 601

- 77 -

Page 78

10 ESZKÖZÖK

10.3.3 Új mappa létrehozása

Válassza ki, hogy hová kerüljön az új mappa, és nyomja meg az ALT gombot. Válassza ki a ÚJ MAPPA lehetőséget, és nyomja meg az ENTERgombot.

INTÉZŐ » ALT

TÖRLÉS ÁTNEVEZÉS

ÚJ MAPPA

10.3.4 Fájlok másolása és beillesztése

Jelölje ki a másolandó fájlt, és nyomja meg az ALT gombot. Válassza ki a MÁSOLÁS lehetőséget, és nyomja meg az ENTERgombot.

INTÉZŐ » ALT MÁSOLÁS

BEILLESZTÉS TÖRLÉS ÁTNEVEZÉS ÚJ MAPPA

Helyezze a kurzort abba a mappába, ahol a másolt fájlnak lennie kell, és nyomja meg az ALT gombot.

Válassza ki a BEILLESZTÉS lehetőséget, és nyomja meg az ENTERgombot.

INTÉZŐ » ALT

MÁSOLÁS

BEILLESZTÉS

TÖRLÉS ÁTNEVEZÉS ÚJ MAPPA

A másolat elmentve az eredeti fájlnév másolata (Copy of) néven, pl.: WeldData.awd másolata (Copy of WeldData.awd).

10.4 Beállítások határértékének szerkesztője

FŐMENÜ » ESZKÖZÖK » BEÁLLÍTÁSOK HATÁRÉRTÉKÉNEK SZERKESZTŐJE

Ebben a menüben beállíthatja a különféle hegesztési eljárásokra vonatkozó saját min. és max. értékeit. A határértékek nem lehetnek magasabbak vagy alacsonyabbal azoknál az értékeknél, amelyekre az áramforrás méretezve van. Ötven tárhely van. Válassza ki egy üres tárhely sorát, és nyomja meg az ENTERgombot. Válassza ki az eljárást (MIG/MAG, MMA, TIG), és nyomja meg az ENTERgombot. A MIG/MAG eljárásnál a feszültségre és a huzalelőtolás sebességére vonatkozó max. és min. értékek választhatók ki.

0460 896 601

- 78 -

Page 79

10 ESZKÖZÖK

BEÁLLÍTÁSOK HATÁRÉRTÉKÉNEK SZERKESZTŐJE

FOLYAMAT FESZÜLTSÉG

- MIN

- MAX HUZALSEBESSÉG

- MIN

- MAX TÁROLÁS AUTO TÖRLÉS VISSZA

Az MMA és a TIG eljárásnál az áram max. és min. értékei módosíthatók.

BEÁLLÍTÁSI HATÁRÉRTÉKEK

1 MIG

2 MMA

3 4 5 -

MIG/MAG



8,0 V

60,0 V



0,8 M/MIN

25,0 M/MIN

6 7 -

20–394 A

VISSZA

Az értékek módosítása után nyomja meg a TÁROLÁSgombot. Mikor a rendszer megkérdezi, hogy a határértéket el kívánja-e menteni a tárhelyre, nyomja meg a NEM vagy IGENgombot. A tárhely értékei alul, a vonal alatt láthatók. Ebben az esetben a 2. tárhelyen az MMA határértékek: 20 – 394 A.

Az AUTOesetén a határértékek beállítása automatikusan történik az egyes hegesztési eljárásokra beállított határértékeknek megfelelően.

Mikor a rendszer megkérdezi, hogy szeretné-e, ha automatikusan beállítaná ezeket az értékeket, nyomja meg a NEM vagy IGEN gombot, majd válassza a TÁROLÁS lehetőséget, ha meg szeretné tartani ezt a beállítást.

10.5 Mérési határértékek szerkesztője

FŐMENÜ » ESZKÖZÖK » MÉRÉSI HATÁRÉRTÉKEK SZERKESZTŐJE

Ebben a menüben beállíthatja a különféle hegesztési eljárásokra vonatkozó saját mérési értékeit. Ötven tárhely van. Válassza ki egy üres tárhely sorát, és nyomja meg azENTERgombot. Válassza ki az eljárást az ENTERgomb megnyomásával. Majd válassza ki a hegesztési eljárást a megjelenő listából, és nyomja meg ismét az ENTER gombot.

A következő értékek választhatók ki: MIG/MAG esetén

• feszültség: idő(0–10másodperc) min., max., min. átlag, max. átlag

• áram: idő(0–10másodperc) min., max., min. átlag, max. átlag

• kimenet: min., max., min. átlag, max. átlag

• huzaladagoló egység: min., max., min. átlag, max. átlag

0460 896 601

- 79 -

Page 80

10 ESZKÖZÖK

MEGJEGYZÉS!

Az előtolási problémák megelőzése érdekében – különösen robothegesztés során – javasolt, hogy maximális értéket adjanak meg az előtoló egység motoráramára. A magas motoráram előtolási problémákat jelent. A helyes max. érték megadásához ajánlott, hogy a motoráramot hegesztés közben egy hónapon át kísérjék figyelemmel. Ezután megadható a megfelelő maximális érték.

MMA és TIG esetén

• feszültség: idő(0–10másodperc) min., max., min. átlag, max. átlag

• áram: idő(0–10másodperc) min., max., min. átlag, max. átlag

• kimenet: min., max., min. átlag, max. átlag

Állítsa be a kívánt értéket az egyik jobb oldali forgatógombbal, és nyomja meg a TÁROLÁSgombot.

A párbeszédablakban a rendszer rákérdez, hogy akarja-e tárolni a kiválasztott pontot. Nyomja meg az IGEN gombot az érték tárolásához. A pont értékei alul, a vonal alatt láthatók.

MÉRÉSI HATÁRÉRTÉKEK

1 - MIG 2 - TIG 3 4 5 6 7 -

24–34 V, 90-120 A

2000-3000 kW

VISSZA

Az AUTOesetén a rendszer automatikusan, a legfrissebb használt mért értékeknek megfelelően állítja be a határértékeket.

Mikor a rendszer megkérdezi, hogy szeretné-e, ha automatikusan beállítaná ezeket a mért értékeket, nyomja meg a NEM vagy IGEN gombot, majd válassza a TÁROLÁS lehetőséget, ha meg szeretné tartani ezt a beállítást.

10.6 Bekapcsolási statisztika

FŐMENÜ » ESZKÖZÖK » BEKAPCSOLÁSI STATISZTIKA

A bekapcsolási statisztika a teljes hegesztési idő, a teljes felhasznált anyagmennyiség és az utolsó nullázás óta végzett hegesztések számának a nyilvántartására szolgál. Nyomon követhető az utolsó hegesztéshez tartozó hegesztési idő és a felhasznált anyag mennyisége. Tájékoztatási célokból ugyancsak megjelenik a hosszegységenként számított megolvadt huzalanyag és az, hogy mikor történt az utolsó nullázás.

A hegesztések száma nem nő, ha a hegesztés ideje 1 másodpercnél kevesebb volt. Ezért az ilyen típusú rövid hegesztések felhasznált anyagmennyisége nem jelenik meg. Az anyagfelhasználás és az idő azonban bele van számítva a teljes anyagfelhasználásba és a teljes hegesztési időbe.

0460 896 601

- 80 -

Page 81

10 ESZKÖZÖK

BEKAPCSOLÁSI STATISZTIKA

UTOLSÓ

TELJES

HEGESZTÉS

ÍVIDŐ LEOLV. HUZAL HEG. SZÁMA

0 mp

0 g

0 g/m

0 mp

0 g

ALAPJÁN

 

UTOLSÓ VISSZAÁLLÍTÁS 081114 8:38:03

VISSZAÁLLÍTÁS FRISSÍTÉS VISSZA

A VISSZAÁLLÍTÁSgomb megnyomásával minden számláló lenullázódik. A dátum és az idő rovatban a legutóbbi nullázás látható.

Ha nem nullázza le a számlálókat, azok automatikusan lenullázódnak, amikor bármelyik számláló eléri a maximális értéket.

Maximális számlálóértékek

Idő 999 óra, 59 perc, 59 másodperc Tömeg 13350000 gramm



Mennyiség 65535

Az ügyfélspecifikus szinergikus beállítások használatakor nem számolják az anyagfelhasználást.

10.7 Minőség-ellenőrzési funkciók

FŐMENÜ » ESZKÖZÖK » MINŐSÉG-ELLENŐRZÉSI FUNKCIÓK

A minőség-ellenőrzési funkciókkal nyomon követheti az egyes hegesztéseknél a különböző érdekes hegesztési adatokat.

Ezek a funkciók a következők:

• A hegesztés indításának ideje.

• Hegesztés időtartama.

• Max., min. és átlagos áram a hegesztés alatt.

• Max., min. és átlagos feszültség a hegesztés alatt

• Max., min. és átlagos teljesítmény a hegesztés alatt

A hegesztési input kiszámításához kiemelik a kiválasztott hegesztést. A jobb felső gombbal (#) böngésszen a hegesztések között, és állítsa be a hegesztés hosszát az alsó gombbal (*). Nyomja meg a FRISSÍTÉS gombot, és a hegesztőegység kiszámítja az adott hegesztésre vonatkozó hőbemenetet.

A legutóbbi nullázás óta történt hegesztések száma megjelenik alul, egy sorban. Kb. max. 100 hegesztésről tárolhatók információk. 100-nál több hegesztés esetén a rendszer az első tárhelyet írja felül. A hegesztésnek 1 másodpercnél tovább kell tartania ahhoz, hogy az adatok tárolódjanak.

A legutóbb regisztrált hegesztés megjelenik a kijelzőn, bár más regisztrált hegesztések között is lehet böngészni. A VISSZAÁLLÍTÁSgomb megnyomásával minden napló törlésre kerül.

0460 896 601

- 81 -

Page 82

10 ESZKÖZÖK

MINŐSÉG-ELLENŐRZÉSI FUNKCIÓK

#HEG: 1/4 *H. HOSSZ: 102 cm

KEZDÉS 20081009 10 : 14 : 48 HEG. IDŐ 00 : 00 : 03 HEG ADATOK: HŐBEMENET: 3,12 kJ/mm

 

I (A) U (V) P (kW)

MAX.

120,00

12,50

3,11

MIN.

58,00

6,50 1,47

ÁTL.

81,00

8,75 2,10

HEG. SZÁMA A VISSZAÁLLÍTÁS ÓTA: 4

VISSZAÁLLÍTÁS FRISSÍTÉS VISSZA

A tárolt adatokkal kapcsolatos információkért tekintse meg a „KONFIGURÁCIÓ, Minőség-ellenőrzési funkciók” című részt.

10.8 A felhasználó által definiált szinergikus adatok

FŐMENÜ » ESZKÖZÖK » FELHASZNÁLÓI SZINERGIKUS ADATOK

Létrehozhatja saját szinergikus görbéit, amelyek a huzalsebességéhez és a feszültséghez kapcsolódnak. Minimálisan tíz ilyen szinergikus görbe tárolható.

Egy új szinergikus görbe két lépésben hozható létre:

• Meg kell határozni az új szinergikus görbét több feszültség/huzalsebesség koordináta megadásával; lásd az alábbi ábrában az A-D pontokat.

Feszültség

Huzalelőtolás

• Meg kell határozni, hogy az új szinergikus görbe melyik huzal/gáz kombinációra vonatkozzon.

10.8.1 Meg kell határozni a feszültség/huzal koordinátákat.

A spontán módszerhez történő szinergikus görbék létrehozásához négy koordinátára van szükség, az impulzusos módszernél pedig két koordináta szükséges. Ezeket a koordinátákat el kell tárolni a tárazonosító számon, a különleges hegesztési adatok tárhelyein.

Spontán

0460 896 601

- 82 -

Page 83

10 ESZKÖZÖK

• Hívja elő a főmenüt és válassza ki a MIG/MAG módszer SPONTÁNlehetőséget.

• Adja meg a kívánt feszültségértékeket és huzalelőtolási sebességet az első koordinátához.

• Hívja elő a MEMÓRIA menüt, és mentse el az első koordinátát bármelyik számon. A spontán görbéhez tartozó négy koordináta bármilyen számon tárolható. Gyári szállítás esetén ezeket a 96., 97., 98. és 99. számon tárolják. A nagyobb tárazonosító számnak magasabb értékeket kell tartalmaznia a feszültségre, az R kezdőparaméterre, a becsült áramerősségre és a huzalelőtolási sebességre, mint az azt megelőző azonosítójú tárhelynek. A becsült áramerősség megjelenítése a KONFIGURÁCIÓ » MIG/MAG ALAPBEÁLLÍTÁSOK menüben állítható be. Az induktancia és a szabályozó típusa hegesztési paramétereknek ugyanolyan értékkel kell rendelkezniük mind a négy tárazonosító számon.

• Meg kell határozni a szükséges a koordinátákat, majd lépjen a “Az érvényes huzalelőtolás/gáz kombináció meghatározása” fejezethez.

Impulzusos

• Hívja elő a főmenüt és válassza ki a MIG/MAG módszer IMPULZUSgombot.

• Adja meg a kívánt feszültségértékeket és huzalelőtolási sebességet az első koordinátához.

• Hívja elő a MEMÓRIA menüt, és mentse el az első koordinátát bármelyik számon. A nagyobb tárazonosító számnak magasabb értékeket kell tartalmaznia a feszültségre, a huzalelőtolási sebességre, az impulzus frekvenciára, az impulzus amplitúdóra, az R kezdőparaméterre és az alapáramra, mint az azt megelőző azonosítójú tárhelynek. Az impulzusidő, ka, ki és a meredekség hegesztési paramétereknek mind a két tárazonosító számon azonos értékkel kell rendelkezniük.

• Határozza meg a szükséges a koordinátákat, majd folytassa „Az érvényes huzalelőtolás/gáz kombináció meghatározása” című fejezettel.

10.8.2 Az érvényes huzal/gáz kombináció meghatározása

Vigye a kurzort a HUZAL sort, majd nyomja meg az ENTER gombot.

FELHASZNÁLÓI SZINERGIKUS GÖRBÉK

HUZAL VÉDŐGÁZ HUZALÁTMÉRŐ SZINERG. DIZÁJN PROG. 1 SZINERG. DIZÁJN PROG. 2. SZINERG. DIZÁJN PROG. 3. SZINERG. DIZÁJN PROG. 4.

TÖRLÉS VISSZA

Válasszon egy olyan opciót, amely szerepel a listában, és nyomja meg az ENTERgombot. Válasszon ugyanígy a VÉDŐGÁZ esetében, majd nyomja meg az ENTER gombot.

Fe ER70S CO2 0,6 mm 96 97 98 99

0460 896 601

- 83 -

Page 84

10 ESZKÖZÖK

FELHASZNÁLÓI SZINERGIKUS GÖRBÉK » HUZAL

Fe ER70S Ss ER316LSi Duplex ER2209 AIMg ER5356 AISi ER4043 Fe E70 MCW

Válasszon egy olyan opciót, amely szerepel a listában, és nyomja meg az ENTER gombot.

FELHASZNÁLÓI SZINERGIKUS GÖRBÉK » VÉDŐGÁZ

CO2 Ar 18%CO2 Ar2%O2 Ar He ArHeO2

Válasszon ugyanígy a HUZALÁTMÉRŐ esetében, majd nyomja meg az ENTER gombot.

FELHASZNÁLÓI SZINERGIKUS GÖRBÉK » HUZALÁTMÉRŐ

0,6 mm 0,8 mm 1,0 mm 1,2 mm 1,4 mm 1,6 mm

Válassza ki a SZINERG. DIZÁJN PROG. 1 sort, majd nyomja meg a TÁROLÁSgombot. A művelet ezzel készen van – megtörtént a szinergikus görbe meghatározása.

MEGJEGYZÉS!

Megfelelő spontán szinergia szükséges az egyes impulzusokhoz.

Amikor új szinergikus görbét hoz létre az impulzusos hegesztési módszerhez, mindig figyelmeztető üzenetet fog kapni, hogy az adott görbét nem a spontán hegesztési módszerhez hozták létre. Az üzenet a következő: FIGYELMEZTETÉS! Nincs megfelelő

szinergikus görbe a spontán módszerhez.

10.8.3 Hozza létre saját huzal/gáz opcióját

A huzal/gáz opciók listája legfeljebb tíz saját opcióval bővíthető. Minden egyes lista alján vagy egy üres sor (---). A kurzort erre a sorra helyezve és az ENTER gombot megnyomva hozzáfér a billentyűzethez, ami lehetővé teszi a saját opcióinak a bevitelét.

0460 896 601

- 84 -

Page 85

10 ESZKÖZÖK

Válassza ki a megfelelő sort, és nyomja meg az ENTER gombot

Ar15%CO2 Ar8%O2 Ar30%He Ar30%He2%H2 Ar30%HeO5%CO2

---

A vezérlőpanel billentyűzete az alábbiaknak megfelelően használható:

• Vigye a kurzort a kívánt karakter fölé a bal oldali gomb és a nyílgombok segítségével. Nyomja meg az ENTER gombot. Adjon meg egy teljes karaktersort maximum 16 karakterrel.

• Nyomja meg a KÉSZgombot. Az éppen definiált opció látható a listán.

Billentyűzet

A B C D E F G H

I J K L M N O P

Q R S T U V W X Y Z

0 1 2 3 4 5 6 7 8 9

SZÓKÖZ CAPS

0 (max. 16)

TÖRLÉS SZIMBÓLUM KÉSZ

Egy definiált opció törlése:

• Válassza ki a saját huzal/gáz opcióját a releváns listából.

• Nyomja meg a TÖRLÉSgombot.

MEGJEGYZÉS!

A felhasználó által definiált huzal/gáz opció nem törölhető, ha az része az aktuális munkamemóriában tárolt hegesztési adatoknak.

10.9 Naptár

FŐMENÜ » ESZKÖZÖK » NAPTÁR

Itt állítható be a dátum és az idő. Válassza ki a beállítandó sort: ÉV, HÓNAP, NAP, ÓRA, PERC, MÁSODPERC vagy UTC

IDŐZÓNA. Állítsa be a helyes értéket a jobboldali gombok egyikének használatával. Nyomja meg a BEÁLLÍTÁSgombot.

0460 896 601

- 85 -

Page 86

10 ESZKÖZÖK

DÁTUM ÉS IDŐ ÉV

HÓNAP

2018

FEB NAP ÓRA PERC MÁSODPERC UTC IDŐZÓNA

+0,0

20180207 12:20:50

BEÁLLÍTÁS VISSZA

10.10 Felhasználói fiókok

FŐMENÜ » ESZKÖZÖK » FELHASZNÁLÓI FIÓKOK

Esetenként minőségi szempontból különösen fontos, hogy az áramforrást illetéktelen felek ne használhassák. A felhasználói fiókok funkció lehetővé teszi, hogy az áramforrást csak bejelentkezés után lehessen használni.

Amennyiben nem szeretné használni ezt a funkciót, és hozzáférhetővé kívánja tenni az áramforrást és a vezérlőpanelt minden felhasználó számára, válassza a FELHASZNÁLÓI

FIÓKOK » KIlehetőséget.

07 12 16 46

Ha a FELHASZNÁLÓI FIÓKOK funkció BEvan kapcsolva, az alábbi utasítások jelennek meg.

A FELHASZNÁLÓI FIÓKOKmenüben a felhasználónév, a fiók szintje és a jelszó regisztrálható.

Új felhasználó hozzáadása

Válassza ki a FELHASZNÁLÓNÉVlehetőséget, és nyomja meg az enter gombot. Lépjen egy üres sorra, és nyomja meg az enter gombot.

Adjon meg egy új felhasználónevet a billentyűzeten a bal oldali forgatógomb, valamint a jobb és a bal nyíl használatával, és nyomja meg az enter gombot.

Tizenhat felhasználó számlára van hely. A minőségi adatok fájljaiban nyilvánvaló, hogy egy adott hegesztést melyik felhasználó készítette.

A FIÓK SZINTJE menüpont alatt a következők közül választhat:

• RENDSZERGAZDA (adminisztrátor) – teljes hozzáférés (hozzáadhat új felhasználókat)

• VEZETŐ FELHASZNÁLÓ – mindenhez hozzáférhet a következők kivételével: ○ lakat funkció ○ kettős huzalelőtolók ○ naptár ○ felhasználói fiókok

• NORMÁL FELHASZNÁLÓ – hozzáférhet a mért értékek menühöz

• HEGESZTÉSI MEMÓRIA FELHASZNÁLÓ – hozzáfér a mérési menühöz, de nem

változtathatja meg a feszültséget vagy a huzalelőtolási sebességet

○ A memóriát használó hegesztő elérheti a hegesztési adattárat, ahonnan más

memóriákat hívhat elő.

○ A memóriát használó hegesztő nem tárolhat el és nem módosíthat hegesztési

adattárakat.

0460 896 601

- 86 -

Page 87

10 ESZKÖZÖK

A FELHASZNÁLÓI JELSZÓ sorban adja meg a jelszót a billentyűzet segítségével. Amikor az áramforrás be van kapcsolva és a vezérlőpanel aktiválva van, a kijelzőn kérik a jelszavát.

FELHASZNÁLÓI FIÓKOK FELHASZNÁLÓNÉV

FIÓK SZINTJE

RENDSZERGAZDA

RENDSZERGAZDA FELHASZNÁLÓI JELSZÓ FELHASZNÁLÓI FIÓKOK



TÁROLÁS TÖRLÉS VISSZA

Felhasználóváltás

ESZKÖZÖK » FELHASZNÁLÓVÁLTÁS

Ez a menü a FELHASZNÁLÓI FIÓKOK pont BEértékre állítása esetén látható. Lehetőséget ad a felhasználóváltásra.

Adja meg a felhasználó jelszavát és jelentkezzen be, vagy válassza a VISSZA lehetőséget az ESZKÖZÖKmenübe való visszatéréshez.

FELHASZNÁLÓVÁLTÁS JELSZÓ:

 



VISSZA BELÉPÉS JELSZÓ

MEGADÁSA

10.11 Információegység

FŐMENÜ » ESZKÖZÖK » AZ EGYSÉG ADATAI

Ebben a menüben a következő információt tekintheti meg:

• Gépazonosító

• CSOMÓPONT ID 2 = áramforrás 3 = huzaladagolás 8 = vezérlőpanel

• SZOFTVERVERZIÓ

AZ EGYSÉG ADATAI

GÉP ID CSOMÓPONT ID SZOFTVER VERZIÓ

44 23

KEZELOPULT

8 2 3

1,00A 2,00A 1,18A

0460 896 601

- 87 -

VISSZA

Page 88

11 PÓTALKATRÉSZEK RENDELÉSE

VIGYÁZAT!

Javítást és elektromos munkákat csak engedéllyel rendelkező szerviztechnikus végezhet. Csak eredeti cserealkatrészeket használjon.

U82kialakítása és tesztelése a 60974-1 és 60974-10 nemzetközi és európai szabványnak megfelelően történt. A szervizelést vagy javítást végző szervizcsapat feladata annak

ellenőrzése, hogy a termék továbbra is megfeleljen az említett szabványnak.

Pót- és kopó alkatrészek a legközelebbi ESAB forgalmazótól rendelhetőek. Lásd: esab.com. Rendeléskor adja meg a termék típusát, sorozatszámát, megnevezését és a pótalkatrész listának megfelelően a pótalkatrész számát. Ez lehetővé teszi a rendelés összeállítását és a pontos szállítást.

0460 896 601

- 88 -

Page 89

HUZAL- ÉS GÁZMÉRETEK

U82 Plus - MIG/MAG welding with SHORT-/SPRAYARC

Wire type Shielding gas Wire diameter

Low alloy or unalloyed wire

(FeER70S)

Ar + 18% CO

Ar + 2% O

Ar + 5% O2+ 5% CO

Ar + 8% CO

Ar + 23% CO

Ar + 15% CO2+ 5% O

Ar + 16% CO

Ar + 25% CO

Ar + 2% CO

Ar + 5% O

Stainless solid wire (Ss ER316LSi) Ar + 2% O

Ar + 30% He + 1% O

Ar + 2% CO

0.8 0.9 1.0 1.2 1.6*

0.8 1.0 1.2 1.6*

0.8 0.9 1.0 1.2 1.6*

0.8 1.0 1.2 1.6*

0.8 0.9 1.0 1.2 1.6*

0.8 1.0 1.2 1.6*

0.8 0.9 1.0 1.2 1.6*

0.8 1.0 1.2 1.6*

1.0 1.2



0.8 1.0 1.2 1.6*

0.8 0.9 1.0 1.2 1.6*



Ar + 3% CO2+ 1% H

Ar + 32% He + 3% CO2+ 1% H

Stainless solid wire (Ss ER307Si) Ar +2%O

Ar +2%CO

Stainless duplex wire

Ar + 2% O

(DuplexER2209)

Ar + 30% He + 1% O

Ar + 2% CO

Magnesium-alloyed aluminium wire

Ar 0.9 1.0 1.2 1.6*

(AlMgER5356) Silicon-alloyed aluminium wire

(AlSiER4043)

Metal powder cored wire

Ar Ar + 50% He

Ar + 18% CO

(FeE70MCW)

Ar + 8% CO

Rutile flux cored wire

(FeE70RFCW)

Ar + 18% CO

0.8 0.9 1.0 1.2 1.6*

1.0 1.2

0.8 1.0 1.2

1.0 1.2

1.0



0.8 1.0 1.2



0.9 1.0 1.2 1.6*

1.0 1.2 1.4* 1.6*

1.2 1.4* 1.6*



0460 896 601

- 89 -

Page 90

HUZAL- ÉS GÁZMÉRETEK

Wire type Shielding gas Wire diameter

Basic flux cored wire

1.0 1.2 1.4* 1.6*

(FeE70BFCW)

Ar + 18% CO

SELF-SHIELDING

Stainless flux cored wire (Ss RFCW) Ar + 18% CO

Ar + 8% CO

SELF-SHIELDING

Duplex rutile flux cored wire

Ar + 18% CO



1.0 1.2 1.4* 1.6*

1.2 1.6*

1.2

1.6* 2.4*

1.2

(SsDUPE2209) Metal powder cored stainless wire

Ar + 8% CO

1.2

(Ss MCW)

Ar + 2% O

Ar + 18% CO

Ar + 2% CO

1.2

ERNiCrMo Ar + 50% He 0.9 Silicon bronze (ERCuSi-A) Ar + 1% O

1.0 1.2



Ss ER347Si Ar + 2% CO

0.8 1.0 1.2

Almg ER5087 Ar 1.0 1.2 1.6 Copper and aluminium wire

(ERCuAl-A1)

Rutile flux cored wire

Ar Ar + 1% O

1.0 1.2



1.2

(FeRCWDual-S)

*) Only for power sources above 400V

0460 896 601

- 90 -

Page 91

HUZAL- ÉS GÁZMÉRETEK

U82 Plus - MIG/MAG welding with PULSE

Wire type Shielding gas Wire diameter

Low alloy or unalloyed wire

Ar + 18% CO

(FeER70S)

Ar + 2% O

Ar + 2% CO

Ar + 5% O2+ 5% CO

Ar + 8% CO

Ar + 23% CO

Ar + 16% CO

Ar + 25% CO

Ar + 5% O

Stainless solid wire (Ss ER316LSi) Ar + 2% O

Ar 30% He + O

Ar + 2% O

Ar + 3% CO2+ 1% H

Ar + 32% He + 3% CO2+ 1% H

Stainless solid wire (Ss ER308LSi) Ar + 2% CO

Ar + 2% O

Stainless solid wire (Ss ER309LSi) Ar + 2% CO

Stainless solid wire (Ss 309 MoL) Ar + 2% CO

Stainless solid wire (Ss ER307Si) Ar +2%O

0.8 0.9 1.0 1.2 1.6*

0.8 1.0 1.2 1.6*

0.8 0.9 1.0 1.2 1.6*

0.8 1.0 1.2 1.6*

0.9



1.0 1.2



0.8 0.9 1.0 1.2 1.6*

0.8 0.9 1.0 1.2 1.6

0.9 1.0 1.2 1.6



0.9

1.0 1.2



Stainless duplex wire (DuplexER2209)

Magnesium-alloyed aluminium wire (AlMg ER5356)

Magnesium-alloyed aluminium wire (AlMg ER5183)

Silicon-alloyed aluminium wire (AlSiER4043)

Silicon-alloyed aluminium wire (AlSiER4047)

Ar +2%CO

Ar + 2% O

Ar + 30% He + 1% O

Ar + 2% CO

Ar Ar + 50% He Ar + 30% He

1.0 1.2

0.8 1.0 1.2

0.8 0.9 1.0 1.2 1.6*

1.2

Ar 1.6

Ar Ar + 50% He Ar + 30% He

0.9 1.0 1.2 1.6*

0.9 1.0 1.2

Ar 1.2 1.6



0460 896 601

- 91 -

Page 92

HUZAL- ÉS GÁZMÉRETEK

Wire type Shielding gas Wire diameter

Metal powder cored wire

Ar + 18% CO

(FeE70MCW)

Ar + 8% CO

Metal powder cored stainless wire

Ar + 2% O

(Ss MCW)

Ar + 2% CO

Ar + 8% CO

ERNiCrMo Ar

Ar + 50% He Ar + 30% He + 2% H

Ar + 30% He + 0.5% CO

Silicon bronze (ERCuSi-A) Ar + 1% O

Stainless wire (1.3964) Ar + 8% O

Copper and aluminium wire (ERCuAl-A1)

Aluminium solid wire

Ar Ar + 1% O

Ar 1.2

(Al99,5ER1100)

1.0 1.2 1.4* 1.6*

1.2



1.2



1.2



1.0 1.2

0.9 1.0 1.2

1.0



1.0 1.2



1.0 1.2

1.0LOW 1.0HIGH

1.0 1.2

SS ER 347Si Ar + 2% CO

0.8 1.0 1.2

*) Only for power sources above 400V

MMA welding

Electrode type Electrode diameter

Basic 1.6 2.0 2.5 3.2 4.0 4.5 5.0 5.6* 6.0* Rutile 1.6 2.0 2.5 3.2 4.0 4.5 5.0 5.6* 6.0* 7.0* Cellulose 2.5 3.2

*) Only for power sources above 400V

Carbon, arc air Electrode diameters (mm): 4.0 5.0 6.0 10.0 13.0

U82Plus - MIG/MAG - ROBOT synergy group - with SHORT-/SPRAYARC

Wire type Shielding gas Wire diameter (mm)

AlMg ER5356 Ar 1.2, 1.6 AlSi ER4043 Ar 1.2, 1.6 ERCuSi-A Ar 0.8, 1.0 ERCuAl-A1 Ar 1.0 ERCuSi-A Ar + 1% CO

Fe ER70S Ar + 18% CO

0460 896 601

- 92 -

0.8, 1.0

0.8, 0.9, 1.0, 1.2

Page 93

HUZAL- ÉS GÁZMÉRETEK

Wire type Shielding gas Wire diameter (mm)

Fe ER70S Ar + 8% CO

Fe ER70S CO

Fe MCW 14.11 Ar + 18% CO

Fe MCW 14.11 Ar + 8% CO

Fe MCW 14.13 Ar + 18% CO

Fe MCW 14.13 Ar + 8% CO

Ss 307 Ar + 2% CO

Ss ER308LSi Ar + 2% CO

Ss 430 Lnb-Ti Ar + 2% CO

Ss 430LNb Ar + 2% CO

Ss 430Ti Ar + 2% CO

U82Plus - MIG/MAG - ROBOT synergy group - with PULSE

0.8, 0.9, 1.0, 1.2

1.2, 1.4

0.8, 1.0, 1.2

0.8, 0.9, 1.0, 1.2

1.0

0.9, 1.0

Wire type Shielding gas Wire diameter (mm)

AlMg ER5356 Ar 1.2, 1.6 AlSi ER4043 Ar 1.2, 1.6 ERCuAl-A1 Ar 1.0 ERCuSi-A Ar + 1% CO

Fe ER70S Ar + 18% CO

Fe ER70S Ar + 8% CO

Ss 307 Ar + 2% CO

Ss ER308LSi Ar + 2% CO

Ss 430LNb Ar + 2% CO

Ss 430Ti Ar + 2% CO

1.0

0.8, 0.9, 1.0, 1.2

0.8, 1.0, 1.2

0.8, 0.9, 1.0, 1.2

0.8, 1.0

0.9, 1.0

U82Plus - MIG/MAG - SAT synergy group

Wire type Shielding gas Wire diameter (mm) Work area m/min

Fe ER70S Ar + 8% CO

Fe ER70S Ar + 18% CO

Fe ER70S Ar + 8% CO

Fe ER70S Ar + 18% CO

Fe ER70S Ar + 8% CO

Fe ER70S Ar + 18% CO

Ss 307 Ar + 2% CO

1.0 16 - 25

0.9 16 - 29

0.9 17 - 29

0.8 19 - 29

0.9 19 - 29

0.8 20 - 26

0460 896 601

- 93 -

Page 94

HUZAL- ÉS GÁZMÉRETEK

Wire type Shielding gas Wire diameter (mm) Work area m/min

Ss 307 Ar + 2% CO

Fe MCW 14.11 Ar + 8% CO

Fe MCW 14.11 Ar + 18% CO

Fe MCW 14.11 Ar + 8% CO

Fe MCW 14.11 Ar + 18% CO

Ss 430LNb Ar + 2% CO

Ss 430Ti Ar + 2% CO

Ss 430 Lnb-Ti Ar + 2% CO

Ss ER308LSi Ar + 2% CO

1.0 12 - 21

1.2 6.5 - 14

1.2 7 - 14

1.4 5.9 - 12

1.4 6.6 - 12

1.0 14.2 - 25

0.9 16 - 27

1.0 14.2 - 25

1.0 14.2 - 27.5

1.0 15-27.5

0.9 16 - 28

0.8 18 - 29.5

0460 896 601

- 94 -

Page 95

RENDELÉSI SZÁM

Ordering no. Denomination

0460 820 880 Control panel Aristo® U82*

0460 820 881 Control panel Aristo® U82Plus*

0460 820 882 Control panel Aristo® U82Plus I/O*

0460 820 883 Control panel Aristo® U82PlusI/O255*

0459 839 037 Spare parts list

* For functional differences, see the "Functional differences" section. A műszaki dokumentáció a következő oldalon érhető el: www.esab.com.

0460 896 601

- 95 -

Page 96

TARTOZÉKOK

0460 877 891 Extension cable (connectors included)

7.5 m 12-poles

0457 043 880 Adapter set 230 V AC / 12 V DC, for

control box (for training with the control box disconnected from the machine).

0462 062 001 USB Memory stick

0349 312 604 Display protection U8

0460 896 601

- 96 -

Page 97

TARTOZÉKOK

0460 896 601

- 97 -

Page 98

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00

http://manuals.esab.com

For contact information visit esab.com

ESAB U82 Instruction manual [hu]
