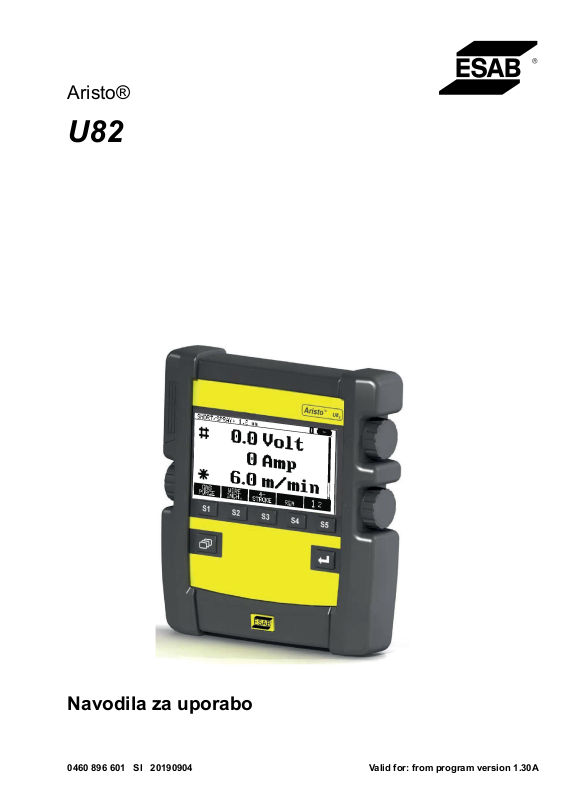

Aristo®

U82

Navodila za uporabo

0460 896 601 SI 20190904

Valid for: from program version 1.30A

Page 2

Page 3

VSEBINA

VARNOST .................................................................................................... 6

UVOD ........................................................................................................... 8

2.1 Nadzorna plošča Aristo U82.................................................................. 8

2.1.1 Tipke in gumbi ...................................................................................... 9

2.2 Lokacija ................................................................................................... 10

2.3 Priključek USB ........................................................................................ 10

2.3.1 Posodobitev programov z uporabo pomnilniške kartice USB .............. 10

2.3.2 Prenos datotek z uporabo pomnilniške kartice USB ............................ 11

2.4 Prvi korak – izbira jezika ........................................................................ 11

2.5 Zaslon...................................................................................................... 12

2.5.1 Simboli na prikazovalniku ..................................................................... 14

2.5.2 Ikona za VRD in prikaz napake ............................................................ 14

2.6 Splošno o nastavljanju in nastavitvah ................................................. 15

2.6.1 Nastavljanje številskih vrednosti........................................................... 15

2.6.2 Nastavljanje/izbira med ponujenimi alternativami ................................ 15

2.6.3 Nastavitve z vklopom/izklopom ............................................................ 15

2.6.4 PREKLIČI (QUIT) in ENTER ................................................................ 15

MENIJI ......................................................................................................... 16

3.1 Glavni meni (Main).................................................................................. 16

3.1.1 Meni konfiguracije (Configuration)........................................................ 16

3.1.2 Meni orodja (Tools)............................................................................... 17

3.1.3 Meni nastavljanja varilnih parametrov (Weld data setting) ................... 18

3.1.4 Measure (Meritve) ................................................................................ 18

3.1.5 Pomnilnik varilnih parametrov .............................................................. 19

3.1.6 Meni hitrega režima (Fast mode) ......................................................... 19

VARJENJE MIG/MAG.................................................................................. 20

4.1 Nastavitve v meniju za nastavljanje varilnih parametrov ................... 20

4.1.1 Varjenje MIG/MAG s funkcijo kratkostičnega in pršilnega obloka ........ 20

4.1.2 Varjenje MIG/MAG s funkcijo pulsing ................................................... 22

4.1.3 Varjenje MIG/MAG s funkcijo SuperPulse, primarnim/sekundarnim,

kratkostičnega/pršilnim oblokom/pulziranjem.......................................

4.2 Razlage pomenov in učinkov nastavitev ............................................. 27

4.2.1 QSet ..................................................................................................... 32

4.2.2 Sinergijska skupina .............................................................................. 33

4.3 SuperPulse.............................................................................................. 34

4.3.1 Kombinacije žic in plina ........................................................................ 34

4.3.2 Različne metode pulziranja .................................................................. 34

4.3.3 Podajalnik žice ..................................................................................... 35

VARJENJE MMA ......................................................................................... 38

5.1 MMA......................................................................................................... 38

5.2 Razlage pomenov in učinkov nastavitev ............................................. 39

0460 896 601 © ESAB AB 2019

Page 4

VSEBINA

VARJENJE TIG............................................................................................ 40

6.1 Nastavitve v meniju za nastavljanje varilnih parametrov ................... 40

6.1.1 TIG brez impulznega toka .................................................................... 40

6.1.2 TIG z impulznim tokom......................................................................... 41

6.2 Razlage pomenov in učinkov nastavitev ............................................. 41

ŽLEBLJENJE PO POSTOPKU OBLOK-ZRAK .......................................... 46

7.1 Nastavitve v meniju za nastavljanje varilnih parametrov ................... 46

7.2 Razlaga funkcij ....................................................................................... 46

UPRAVLJANJE POMNILNIKA.................................................................... 47

8.1 Postopek dela z nadzorno ploščo......................................................... 47

8.2 Shranjevanje ........................................................................................... 47

8.3 Priklic....................................................................................................... 48

8.4 Brisanje ................................................................................................... 49

8.5 Kopiranje................................................................................................. 50

8.6 Urejanje ................................................................................................... 51

8.7 Ime ........................................................................................................... 52

KONFIGURACIJA ....................................................................................... 54

9.1 Zaklepanje s kodo (Code lock).............................................................. 54

9.1.1 Stanje zaklepanja s kodo ..................................................................... 54

9.1.2 Vnos/urejanje gesla (Specify/edit lock code)........................................ 55

9.2 Daljinsko upravljanje ............................................................................. 55

9.2.1 Pozabi preglasitev (Forget override) .................................................... 56

9.2.2 Konfiguracija digitalne enote za daljinsko upravljanje .......................... 56

9.2.3 Konfiguracija analogne enote za daljinsko upravljanje......................... 56

9.2.4 Območje vhodov (Scale on inputs) ...................................................... 57

9.3 Privzete nastavitve MIG/MAG ................................................................ 57

9.3.1 Način sprožilca pištole (2-koračni/4-koračni)........................................ 58

9.3.2 Konfiguracija 4-hodnega načina ........................................................... 59

9.3.3 Konfiguracija programskih tipk ............................................................. 60

9.3.4 Meritev napetosti pri pulznem delovanju .............................................. 61

9.3.5 Podajalnik AVC..................................................................................... 61

9.3.6 »Release pulse«................................................................................... 61

9.3.7 Regulator napetosti, izravnana statične elektrike................................. 61

9.3.8 Zakasnitev aktivacije polnjenja kraterja................................................ 61

9.3.9 Čas zakasnitve izklopa obloka ob začetku varjenja ............................. 62

9.3.10 Prikaz ocenjene moči v amperih .......................................................... 62

9.4 Privzete nastavitve MMA ....................................................................... 63

9.5 Programske tipke v hitrem režimu........................................................ 63

9.6 Dvojni viri zagona................................................................................... 63

9.7 Omogočenje nadzorne plošče med daljinskim upravljanjem ............ 63

9.8 Nadzor WF............................................................................................... 64

0460 896 601 © ESAB AB 2019

Page 5

VSEBINA

9.9 Samodejno shranjevanje ....................................................................... 64

9.10 Omejitve mer za konec varjenja ............................................................ 64

9.11 Zahtevana prijava za varjenje................................................................ 65

9.12 Preklapljanje varilnih parametrov s sprožilcem .................................. 65

9.13 Več podajalnikov žice ............................................................................ 67

9.13.1 Konfiguracija več podajalnikov žic........................................................ 67

9.13.2 Koncept pomnilnika varilnih parametrov za daljinske upravljalnike M1

10P .......................................................................................................

9.14 Funkcije kakovosti ................................................................................. 68

9.14.1 Shranjevanje dnevnika funkcij kakovosti.............................................. 68

9.15 Vzdrževanje............................................................................................. 68

9.16 Merska enota dolžine ............................................................................. 69

9.17 Frekvenca merjenja vrednosti............................................................... 69

9.18 Koda za registracijo ............................................................................... 69

9.19 Časovnik osvetlitve zaslona.................................................................. 70

TOOLS (ORODJA) ...................................................................................... 71

10.1 Dnevnik napak ........................................................................................ 71

10.1.1 Opisi kod napak.................................................................................... 72

10.2 Izvoz/uvoz................................................................................................ 76

10.3 Upravitelj datotek ................................................................................... 77

10.3.1 Brisanje datoteke/mape (Delete) .......................................................... 78

10.3.2 Preimenovanje datoteke/mape (Rename)............................................ 78

10.3.3 Ustvarjanje nove mape (Create) .......................................................... 79

10.3.4 Kopiranje in lepljenje datotek (Copy, Paste)......................................... 79

10.4 Urejevalnik omejitev nastavitev (Setting limit editor) ......................... 79

10.5 Urejevalnik mej merjenja ....................................................................... 80

10.6 Proizvodna statistika ............................................................................. 81

10.7 Funkcije kakovosti ................................................................................. 82

10.8 Uporabnikovi sinergijski podatki (User defined synergic data) ........ 83

10.8.1 Vnesite koordinate napetosti/podajanja žice. ....................................... 83

10.8.2 Določanje kombinacije žice/plina ......................................................... 84

10.8.3 Ustvarjanje lastne kombinacije žice/plina............................................. 86

10.9 Koledar (Calendar) ................................................................................. 86

10.10 Uporabniški računi (User accounts)..................................................... 87

10.11 Podatki o enoti (Unit information)......................................................... 88

NAROČANJE REZERVNIH DELOV............................................................ 89

DIMENZIJE ZA ŽICO IN PLIN ............................................................................. 90

ŠTEVILKE ZA NAROČANJE .............................................................................. 96

PRIBOR ............................................................................................................... 97

Pridržane pravice do sprememb tehničnih podatkov brez vnaprejšnjega obvestila.

0460 896 601 © ESAB AB 2019

Page 6

1 VARNOST

OPOMBA!

Pri ESAB je bila naprava preizkušena pri splošni nastavitvi. Za varnost in delovanje pri drugačni nastavitvi odgovarja integrator sistema.

Za to, da vse osebe, ki delajo z varilno opremo ESAB ali okoli nje, upoštevajo vse ustrezne varnostne ukrepe, odgovarja izključno uporabnik te opreme. Varnostni ukrepi morajo ustrezati zahtevam, ki veljajo za ta tip varilne opreme. Poleg standardnih predpisov za varnost na delovnem mestu je treba upoštevati še naslednja priporočila.

Vsa dela mora opravljati usposobljeno osebje, ki je temeljito seznanjeno z delovanjem varilne opreme. Nepravilno upravljanje opreme lahko izzove nevarnost, ki povzroči telesne poškodbe delavca in škodo na opremi.

1. Vsakdo, ki uporablja varilno opremo, mora biti seznanjen z: ○ njenim upravljanjem; ○ razmestitvijo gumbov za ustavitev v sili; ○ njenim delovanjem; ○ ustreznimi varnostnimi ukrepi; ○ varjenjem, rezanjem oziroma drugim delom z opremo.

2. Upravljavec mora zagotoviti, da: ○ ob zagonu opreme v njenem delovnem območju ni nobene nepooblaščene

osebe;

○ nihče ni nezaščiten, ko se ustvari oblok oziroma se začne delo z opremo.

3. Delovno mesto mora biti: ○ ustrezno za dela, za katera je predvideno; ○ v njem ne sme biti prepiha.

4. Osebna varnostna oprema: ○ Vedno nosite priporočeno osebno zaščitno opremo, v katero spadajo zaščitna

očala, ognjevzdržna obleka in zaščitne rokavice.

○ Ne nosite ohlapnih oblačil ali predmetov, kakor so šali, verižice, prstaniipd., saj

jih lahko oprema zagrabi ali vas opečejo.

5. Splošni varnostni ukrepi: ○ Prepričajte se, da ima kabel mase trden stik. ○ Dela na visokonapetostni opremi sme opravljati le usposobljen elektrikar. ○ Pri roki mora biti pripravljena jasno označena gasilna oprema. ○ Mazanje in vzdrževanje opreme se ne sme izvajati med delovanjem.

Pred namestitvijo ali uporabo preberite in preučite priročnik z navodili. ZAŠČITITE SEBE IN DRUGE!

PREVIDNO!

Ta NAVODILA so namenjena izkušenim uporabnikom. Če niste v celoti seznanjeni z načeli delovanja in varnostnimi ukrepi za delo z opremo za obločno varjenje, prosimo, da preberete knjižico "Varnostni ukrepi in varno delo pri obločnem varjenju, rezanju in žlebljenju", obrazec 52-529. Neusposobljenemu osebju NE dovolite nameščanja, uporabe ali vzdrževanja opreme. Dokler niste v celoti prebrali in razumeli teh navodil, NE poskušajte nameščati ali uporabljati te opreme. Če teh navodil ne razumete v celoti, se za dodatne informacije obrnite na svojega dobavitelja. Pred namestitvijo ali uporabo opreme se obvezno seznanite z varnostnimi ukrepi.

0460 896 601

- 6 -

Page 7

1 VARNOST

OPOMBA! Odrabljeno elektronsko opremo oddajte ustanovi za

recikliranje!

Evropska Direktiva2012/19/ES o odpadni električni in elektronski opremi ter njeni uvedbi v nacionalno zakonodajo predpisuje ob koncu življenjske dobe obvezno predelavo električne in/ali elektronske opreme v ustanovi za recikliranje.

Kot odgovorna oseba za opremo ste odgovorni, da pridobite informacije o odobrenih zbiralnih mestih.

Za več informacij se obrnite na najbližjega prodajalca ESAB.

0460 896 601

- 7 -

Page 8

2 UVOD

Da vam bo vaša varilna oprema čim bolje služila, vam priporočamo, da preberete ta navodila.

Splošna navodila za upravljanje najdete v priročnikih za napajalni transformator in podajalnik žice.

Besedilo na prikazovalniku je na voljo v naslednjih jezikih: angleškem, švedskem, finskem, danskem, nemškem, francoskem, italijanskem, nizozemskem, španskem, portugalskem, madžarskem, poljskem, češkem, norveškem, ameriškem angleškem, kitajskem, ruskem in turškem.

Ko je nadzorna plošča priklopljena na varilni transformator, morda ne bodo na voljo vse funkcije, opisane v tem priročniku. Meniji in funkcije na nadzorni plošči se prilagodijo priklopljenemu varilnemu transformatorju.

OPOMBA!

Funkcije nadzorne plošče se lahko razlikujejo, kar je odvisno od izdelka, na katerem je plošča vgrajena.

2.1 Nadzorna plošča Aristo U82

Nadzorna plošča je dobavljena skupaj z nosilcem z vijaki in navodili za uporabo v angleščini. Na ploščo je nameščen 1,2-metrski kabel. V okviru dodatne opreme sta na voljo tudi pomnilnik USB in podaljšek; glejte poglavje »PRIBOR« v tem priročniku.

Navodila za uporabo v drugih jezikih lahko prenesete s spletnega mestawww.esab.com

1. Reža za pomnilnik USB

2. Gumb za premikanje kazalca

3. Zaslon

4. Programske tipke

5. Meni

6. Enter

7. Gumb, označen s simbolom #, za povečanje ali zmanjšanje nastavljenih vrednosti. Tudi vrednost, prikazana na zaslonu, je označena s simbolom #.

8. Gumb, označen s simbolom *, za povečanje ali zmanjšanje nastavljenih vrednosti. Tudi vrednost, prikazana na zaslonu, je označena s simbolom *.

0460 896 601

- 8 -

Page 9

2 UVOD

2.1.1 Tipke in gumbi

Programske tipke (4)

Petim tipkam v vrsti pod zaslonom se funkcije spreminjajo. Te so »programske« tipke, ker so njihove funkcije lahko različne in so odvisne od trenutnega menija. Trenutna funkcija vsake programske tipke je navedena v spodnji vrstici zaslona. Ko je določena funkcija aktivna, je ustrezna tipka prikazana v beli

barvi:

Tipka za meni (5)

S tipko za meni se lahko od koderkoli vrnete v glavni meni:

MIG/MAG

PROCESS (Proces) METHOD (Postopek) QSET WIRE TYPE (Vrsta žice) SHIELDING GAS (Zaščitni plin) WIRE DIAMETER (Premer žice)

SHORT/SPRAY (Kratki stik/pršenje)

MIG/MAG

Izključen

Fe ER70S

Ar+8%CO2

1,2 mm CONFIGURATION► (Konfiguracija) TOOLS► (Orodja)

SET (Nastavi) MEASURE

(Meritve)

MEMORY (Pomnilnik)

FAST MODE (Hitri režim)

Tipka Enter (6)

Z gumbom Enter potrdite izbiro.

Gumb za kazalecnik (2)

Z levim gumbom pomikate kazalec po vrsticah na zaslonu.

Gumba plus in minus (7, 8)

Z desnima gumboma povečujete oziroma zmanjšujete vrednost nastavitve. Ob gumbih je simbol – lojtra (#) ali zvezdica (*). Večino nastavitev lahko spreminjate s katerim koli gumbom, nekatere nastavitve pa le z določenim.

0460 896 601

- 9 -

Page 10

2 UVOD

2.2 Lokacija

Na hrbtni strani ima nadzorna plošča zložljivo oporo, ki vam omogoča, da ploščo odložite in še vedno nemoteno gledate zaslon. S to oporo lahko nadzorno ploščo tudi trajno namestite, npr. obesite na podajalnik žice.

2.3 Priključek USB

Datoteke lahko prenašate med nadzorno ploščo in zunanjimi pomnilniki USB. Datoteke, ki jih ustvarjate v nadzorni plošči, so shranjene kot datoteke vrste xml. Pomnilnik

USB lahko za uporabo formatirate v obliki FAT 32. Pri normalni rabi ni nevarnosti okužbe opreme z virusi Da tako nevarnost odpravite v celoti,

vam priporočamo, da pomnilniških kartic USB, ki jih uporabljate s to opremo, ne uporabljate nikjer drugje.

Nekatere pomnilniške kartice USB ne delujejo s to opremo. Priporočamo vam uporabo pomnilniških kartic USB priznanih proizvajalcev. ESAB ne prevzema nikakršne odgovornosti za škodo, ki jo lahko povzroči nepravilna raba pomnilniške kartice USB.

OPOMBA!

Če uporabljate enoto U82v predstavitvenem načinu skupaj z enoto W82, lahko pomnilniško kartico USB, ki je priključena v enoto U82, uporabljate samo za prenos programov. Program se prenese ob zagonu varilnega transformatorja. Za prenos

programov v enoto W82ali za shranjevanje datotek se uporablja ločena pomnilniška kartica USB, priključena na enoto W82.

2.3.1 Posodobitev programov z uporabo pomnilniške kartice USB

Postopek je naslednji:

• Izklopite glavno stikalo varilnega transformatorja.

• Odprite pokrov na levi strani nadzorne plošče.

• Priključite pomnilniško kartico USB na konektor USB.

• Zaprite pokrov.

• Vklopite glavno stikalo varilnega transformatorja.

0460 896 601

- 10 -

Page 11

2 UVOD

2.3.2 Prenos datotek z uporabo pomnilniške kartice USB

Postopek je naslednji:

• Odprite pokrov na levi strani nadzorne plošče.

• Priključite pomnilniško kartico USB na konektor USB.

• Zaprite pokrov.

• Več si oglejte v poglavju »Izvoz/uvoz«

2.4 Prvi korak – izbira jezika

Ta meni se prikaže na zaslonu ob prvem zagonu opreme.

Nadzorna plošča je tovarniško nastavljena na angleški jezik. Postopek izbire drugega jezika je naslednji:

Pritisnite MENU (MENI) , da odprete glavni meni. Z levim gumbom pomaknite kazalec v vrstico CONFIGURATION (Konfiguracija).

MIG/MAG

PROCESS (Proces) METHOD (Postopek) QSET WIRE TYPE (Vrsta žice) SHIELDING GAS (Zaščitni plin) WIRE DIAMETER (Premer žice)

SHORT/SPRAY (Kratki stik/pršenje)

MIG/MAG

Izključen

Fe ER70S

Ar+8%CO2

1,2 mm

CONFIGURATION► (Konfiguracija)

TOOLS► (Orodja)

SET (Nastavi) MEASURE

(Meritve)

MEMORY

(Pomnilnik)

FAST MODE

(Hitri režim)

Pritisnite tipko ENTER

0460 896 601

- 11 -

Page 12

2 UVOD

Kazalec pomaknite v vrstico LANGUAGE (Jezik) . Ob pritisku na ENTER se na zaslonu prikaže seznam jezikov, ki so na voljo za nadzorno ploščo.

CONFIGURATION (Konfiguracija) LANGUAGE ENGLISH (Jezik angleščina)

CODE LOCK► (Zaklepanje s kodo) REMOTE CONTROLS► (Daljinsko upravljanje) MIG/MAG DEFAULTS► (Privzete nastavitve

MIG/MAG) MMA DEFAULTS► (Privzete nastavitve MMA) FAST MODE SOFT KEYS (Programske tipke v hitrem

režimu) DOUBLE STARTS SOURCES (Dvojni viri zagona) PANEL REMOTE ENABLE (Omogočenje nadzorne

plošče med daljinskim upravljanjem) WF SUPERVISION (Nadzor WF) AUTO SAVE MODE (Samodejno shranjevanje) TRIGGER WELDDATA SWITCH► (Preklapljanje

varilnih parametrov s sprožilcem)

Postavite kazalec na vrstico z izbranim jezikom in pritisnite ENTER.

     

Izključen Izključen

Vključen

Izključen



QUIT

2.5 Zaslon

MIG/MAG

PROCESS (Proces) METHOD (Postopek) QSET WIRE TYPE (Vrsta žice) SHIELDING GAS (Zaščitni plin) WIRE DIAMETER (Premer žice) CONFIGURATION► (Konfiguracija) TOOLS► (Orodja)

SET (Nastavi) MEASURE

(Meritve)

0460 896 601

MEMORY

(Pomnilnik)

- 12 -

MIG/MAG

SHORT/SPRAY (Kratki stik/pršenje)

Izključen

Fe ER70S

Ar+8%CO2

1,2 mm

FAST MODE

(Hitri režim)

Page 13

2 UVOD

Kazalec

Kazalec je na zaslonu prikazan kot osenčeno polje okoli besedila, ki je prikazano v beli barvi, ko je kazalec na njem. V priročniku je izbira prikazana v krepki pisavi.

Puščice in drsniki

Če besedilo v vrstici sega čez rob prikaza, na to opozarja črna puščica na koncu besedila. Če je na seznamu več vrstic, kot jih je prikazanih, je ob desnem robu zaslona prikazan navpični drsnik.

CONFIGURATION (Konfiguracija) LANGUAGE (Jezik)

SLOVENSKO

CODE LOCK► (Zaklepanje s kodo) REMOTE CONTROLS► (Daljinsko upravljanje) MIG/MAG DEFAULTS► (Privzete nastavitve

MIG/MAG) MMA DEFAULTS► (Privzete nastavitve MMA) FAST MODE SOFT KEYS► (Programske tipke v

hitrem režimu) DOUBLE START SOURCES (Dvojni viri zagona) PANEL REMOTE ENABLE (Omogočenje nadzorne

plošče med daljinskim upravljanjem) WF SUPERVISION (Nadzor WF) AUTO SAVE MODE (Samodejno shranjevanje)

Besedilna okenca

Na dnu zaslona je pet besedilnih okenc z opisi trenutnih funkcij programskih tipk, razporejenih pod zaslonom.

    

Izključen Izključen

Vključen

Izključen

QUIT

Režim varčevanja energije

Da je življenjska doba opreme za osvetlitev ozadja čim daljša, se osvetlitev po treh minutah mirovanja izklopi.

0460 896 601

- 13 -

Page 14

2 UVOD

2.5.1 Simboli na prikazovalniku

A Izbrani nabor varilnih parametrov B S = Meje nastavitev aktivirane

M = Meje merjenja aktivirane

C Izbrani podajalnik žice D Ikona za stanje VRD in prikaz v primeru

napake; glejte poglavje »Ikona za VRD in prikaz napake«.

E Številka priklicanega mesta iz

pomnilnika

F Za povečanje/zmanjšanje vrednosti

parametra uporabite gumb plus/minus z oznako #.

G Izmerjeni tok motorja H Za povečanje/zmanjšanje vrednosti

parametra uporabite gumb plus/minus z oznako *.

I Režim urejanja, mesto v pomnilniku, ki

ga urejate

2.5.2 Ikona za VRD in prikaz napake

Ta ikona se uporablja pri dveh ločenih prikazih:

• Prikaz stanja VRD v povezanem varilnem transformatorju

• Prikaz v primeru napake

FunkcijaVRD zagotovi, da napetost pri odprtem tokokrogu, kadar varjenje ne poteka, ne preseže 35 V. FunkcijaVRD je v varilnem transformatorju blokirana, ko sistem zazna začetek varjenja. Aktivno ali izklopljeno funkcijo VRD označuje enaka ikona kot napako. Glejte spodnjo tabelo.

Ikona Stanje VRD Stanje napake

Če je prišlo do napake, glejte

Funkcija VRD ni aktivna.

»Dnevnik napak« v poglavju »ORODJA«.

Funkcija VRD je aktivna.

Funkcija VRD je aktivna. Ni napak.

Ikona ni prikazana. Funkcija VRD ni aktivna. Ni napak.

OPOMBA!

Funkcija VRD deluje samo na tistih varilnih transformatorjih, na katerih je vgrajena.

0460 896 601

- 14 -

Če je prišlo do napake, glejte »Dnevnik napak« v poglavju »ORODJA«.

Page 15

2 UVOD

2.6 Splošno o nastavljanju in nastavitvah

Na voljo so tri glavne vrste nastavitev:

• Nastavljanje številskih vrednosti

• Nastavljanje/izbira med ponujenimi možnostmi

• Nastavljanje – vklop ali izklop režima.

2.6.1 Nastavljanje številskih vrednosti

Številske vrednosti nastavljate tako, da vrednost povečujete/zmanjšujete z enim od gumbov plus/minus. Številne vrednosti lahko spreminjate tudi z enote za daljinsko upravljanje.

2.6.2 Nastavljanje/izbira med ponujenimi alternativami

Pri nekaterih nastavitvah lahko izbirate med alternativami na seznamu. Primer takega seznama:

Na sliki stoji kazalec na vrstici MIG/MAG. S pritiskom na ENTER na tem mestu izberete možnost MIG/MAG. Če želite izbrati kako drugo alternativo, z levim gumbom pomaknite kazalec navzgor oziroma navzdol na želeno vrstico. Nato pritisnite ENTER. Če želite zapreti seznam, ne da bi izbrali katero od možnosti, pritisnite QUIT.

2.6.3 Nastavitve z vklopom/izklopom

Nekatere funkcije je mogoče vklopiti (ON) oziroma izklopiti (OFF). Primer take funkcije je funkcija sinergije pri varjenju MIG/MAG in varjenju MMA. Funkcijo lahko vklopite oziroma izklopite z izbiro ustrezne alternative (ON oziroma OFF) po zgoraj opisanem postopku.

2.6.4 PREKLIČI (QUIT) in ENTER

Funkcija desne »programske« tipke je v glavnem QUIT, občasno pa ima druge funkcije.

• Pritisnite QUIT , da se vrnete na prejšnji zaslon ali v prejšnji meni. Spremembe se ob

nastavitvi samodejno shranijo.

Tipka se v tem priročniku imenuje ENTER .

• Pritisnite ENTER , da uveljavite izbrano možnost na meniju ali seznamu.

0460 896 601

- 15 -

Page 16

3 MENIJI

Nadzorna plošča uporablja več različnih menijev. Ti meniji so: GLAVNI MENI (MAIN), CONFIGURATION (KONFIGURACIJA), TOOLS (ORODJA), WELD DATA SETTINGS (NASTAVITVE VARILNIH PARAMETROV), MEASURE (MERITVE), WELD DATA MEMORY (POMNILNIK VARILNIH PARAMETROV) in FAST MODE (HITRI REŽIM). Zgradbe menijev

so navedene v različnih poglavjih tega priročnika. Med zagonom je kratek čas prikazan tudi zagonski zaslon s podatki o različici programa.

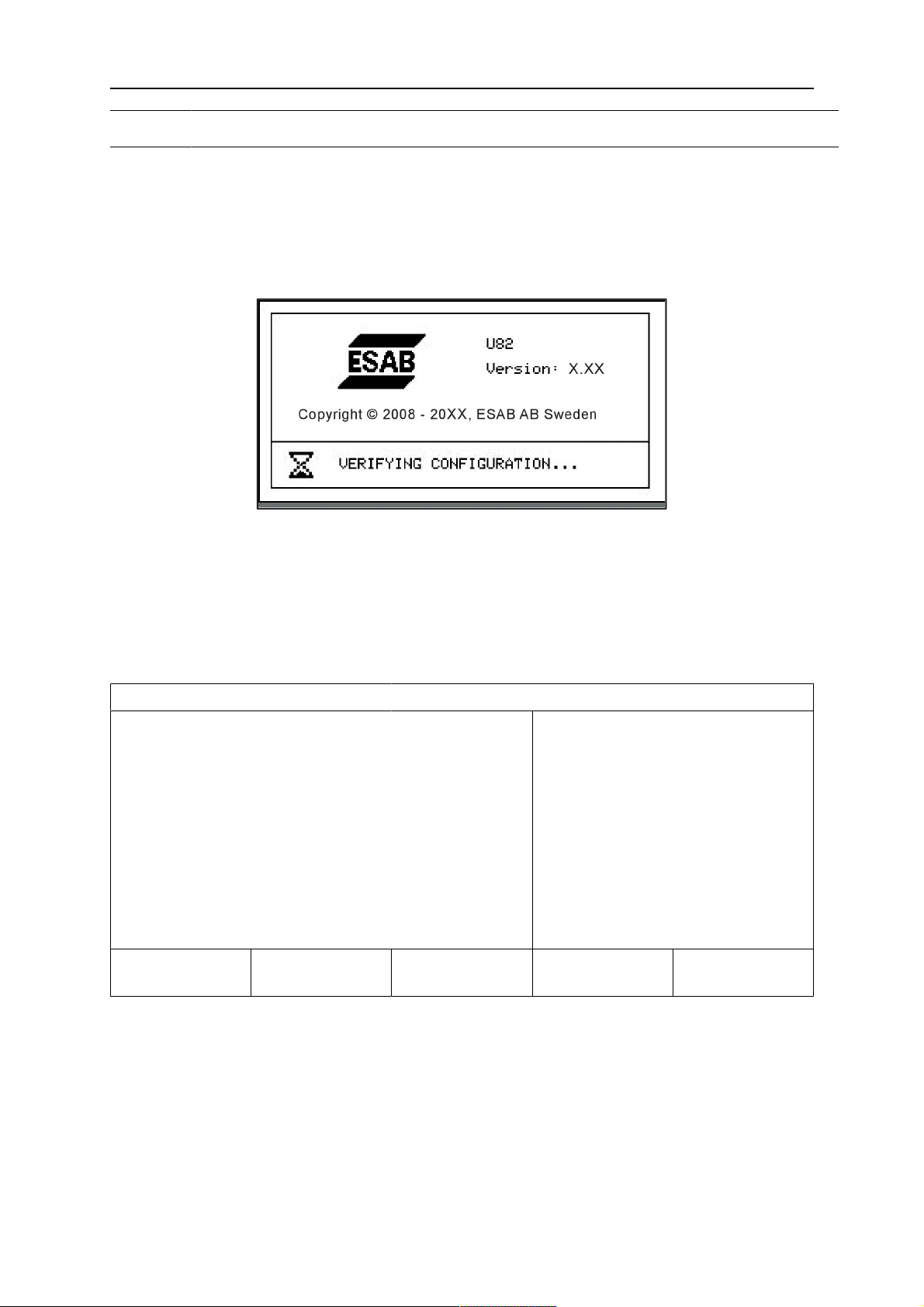

Primer zagonskega zaslona

3.1 Glavni meni (Main)

V glavnem meniju (MAIN)lahko spreminjate proces varjenja, postopek varjenja, vrsto žice ipd.

Iz tega menija lahko vstopite v vse druge podmenije.

MIG/MAG

PROCESS (Proces) METHOD (Postopek) QSET WIRE TYPE (Vrsta žice) SHIELDING GAS (Zaščitni plin) WIRE DIAMETER (Premer žice) CONFIGURATION► (Konfiguracija) TOOLS► (Orodja)

SET (Nastavi) MEASURE

(Meritve)

MEMORY

(Pomnilnik)

SHORT/SPRAY (Kratki stik/pršenje)

FAST MODE

(Hitri režim)

MIG/MAG

Izključen

Fe ER70S

Ar+8%CO2

1,2 mm

3.1.1 Meni konfiguracije (Configuration)

V meniju CONFIGURATION (Konfiguracija)lahko spreminjate jezik in druge osnovne nastavitve, merske enote itd.

0460 896 601

- 16 -

Page 17

3 MENIJI

CONFIGURATION (Konfiguracija)

LANGUAGE (Jezik) CODE LOCK► (Zaklepanje s kodo) REMOTE CONTROLS► (Daljinsko upravljanje) MIG/MAG DEFAULTS► (Privzete nastavitve

MIG/MAG) MMA DEFAULTS► (Privzete nastavitve MMA) FAST MODE SOFT KEYS► (Programske tipke v

hitrem režimu) DOUBLE START SOURCES (Dvojni viri zagona) PANEL REMOTE ENABLE (Omogočenje nadzorne

plošče med daljinskim upravljanjem) WF SUPERVISION (Nadzor WF) AUTO SAVE MODE (Samodejno shranjevanje) TRIGGER WELD DATA SWITCH► (Preklapljanje

varilnih parametrov s sprožilcem)

Za podrobnejša navodila glejte poglavje »KONFIGURACIJA«.

SLOVENSKO

    

Izključen Izključen

Vključen

Izključen



QUIT

3.1.2 Meni orodja (Tools)

V meniju TOOLS (Orodja) lahko prenašate datoteke, izberete prikaz statistike kakovosti in proizvodnih podatkov, pregledujete dnevnike napak itd.

TOOLS (Orodja)

ERROR LOG► (Dnevnik napak) EXPORT/IMPORT► (Izvoz/uvoz) FILE MANAGER► (Upravitelj datotek) SETTING LIMIT EDITOR► (Urejevalnik mej

nastavitev) MEASURE LIMIT EDITOR► (Urejevalnik mej

merjenja) PRODUCTION STATISTICS► (Proizvodna statistika) QUALITY FUNCTIONS► (Funkcije kakovosti) USER DEFINED SYNERGIC DATA► (Uporabnikovi

sinergijski podatki) CALENDAR► (Koledar) USER ACCOUNTS► (Uporabniški računi) UNIT INFORMATION► (Podatki o enoti)

Za podrobnejša navodila glejte poglavje »ORODJA«.

0460 896 601

- 17 -

QUIT

Page 18

3 MENIJI

3.1.3 Meni nastavljanja varilnih parametrov (Weld data setting)

Pritisnite NASTAVITEV za premik v meni WELD DATA SETTING (Nastavitev varilnih parametrov). V meniju WELD DATA SETTING (Nastavitev varilnih parametrov) lahko spreminjate različne varilne parametre. Oblika menija je odvisna

od izbranega procesa varjenja. Primer kaže meni za varjenje MIG/MAG s funkcijo short-/sprayarc.

WELD DATA SETTING (Nastavitev varilnih parametrov)

NAPETOST WIRE SPEED (Hitrost podajanja žice) INDUCTANCE (Induktivnost) SYNERGIC MODE (Način sinergije) START DATA► (Podatki zagona) STOP DATA► (Podatki ustavitve) SETTING LIMITS► (Meje nastavitev) MEASURE LIMITS► (Meje merjenja) SPOT WELDING► (Točkovno varjenje) EDIT DESCRIPTION► (Urejanje opisa)

CRATER FILL

(Polnjenje

HOT START

(Vroči zagon)

kraterja)

3.1.4 Measure (Meritve)

Pritisnite MEASURE (Meritve) za ogled merjenih vrednosti različnih varilnih parametrov med samim varjenjem.

4- STROKE

(4-hodi)

28,2 (+3,5)V

6,0 m/min

80%

Vključen

 

QUIT

Na zaslonu MEASURE (Meritve) lahko spreminjate vrednosti nekaterih parametrov. Katere parametre lahko spreminjate, je odvisno od nastavljenega procesa varjenja. Parametri, katerih vrednosti lahko spreminjate, so označeni s simbolom # ali *.

0460 896 601

- 18 -

Page 19

3 MENIJI

Merjene vrednosti ostanejo prikazane na zaslonu tudi po koncu varjenja. Ne izgubijo se niti ob vašem preklopu na kak drug meni. Če pa katero od nastavitev spremenite, ko varjenje ne poteka, se ustrezna merjena vrednost ponastavi na nič, da je ne bi napačno tolmačili.

OPOMBA!

Pri pulznem varjenju lahko izberete, ali se za napetost prikazuje povprečna vrednost ali najvišja vrednost. Nastavitev je mogoče prilagajati v okviru privzetih nastavitev MIG/MAG, glejte poglavje »Privzete nastavitve MIG/MAG«.

3.1.5 Pomnilnik varilnih parametrov

V meniju WELD DATA MEMORY (Pomnilnik varilnih parametrov) lahko shranite, prikličete iz pomnilnika, izbrišete ali kopirate nabore varilnih parametrov. Za shranjevanje naborov varilnih parametrov je v pomnilniku na voljo 255 mest.

WELD DATA MEMORY (Pomnilnik varilnih parametrov)

1 2 3 4 5 6 7 -

STORE (Shrani) 1 2 QUIT

Za podrobnejša navodila glejte poglavje »UPRAVLJANJE POMNILNIKA«.

3.1.6 Meni hitrega režima (Fast mode)

V meniju FAST MODE (Hitri režim) lahko »povežete« programske tipke z mesti varilnih parametrov v pomnilniku. To lahko naredite v menijuCONFIGURATION (Konfiguracija) . Številka izbranega mesta v pomnilniku je prikazana v desnem zgornjem kotu.

Za podrobnejša navodila glejte poglavje »Programske tipke hitrega režima«.

0460 896 601

- 19 -

Page 20

4 VARJENJE MIG/MAG

MAIN MENU (Glavni meni) » PROCESS (Proces) » MIG/MAG

Pri varjenjuMIG/MAG se tali elektroda, ki se kontinuirano dodaja v obliki žice, zvarno talino pa ščiti zaščitni plin.

Za prenos kapljic iz obloka uporabljamo pulziranje, ki zagotavlja stabilen oblok brez škropljenja tudi pri nizkih vrednostih varilnih parametrov.

Za premere žic, ki jih je mogoče uporabiti za varjenje MIG/MAG s postopkom KRATKOSTIČNEGA IN PRŠILNEGA OBLOKA in PULZIRAJOČEGA OBLOKA, glejte prilogo "DIMENZIJE ZA ŽICO IN PLIN" na koncu tega priročnika.

Če je izbran proces MIG/MAG, lahko izbirate med štirimi postopki varjenja: z levim gumbom izberite možnost METHOD (Postopek) in nato pritisnite ENTER. Izberite postopekSHORT/SPRAY (Kratki stik/pršenje), PULSE (Pulzno) ali SUPERPULSE (Močan impulz) in pritisnite ENTER.

MIG/MAG

PROCESS (Proces) METHOD (Postopek) QSET WIRE TYPE (Vrsta žice)

SHORT/SPRAY (Kratki stik/pršenje)

MIG/MAG

Izključen

Fe ER70S SHIELDING GAS (Zaščitni plin) WIRE DIAMETER (Premer žice) CONFIGURATION► (Konfiguracija) TOOLS► (Orodja)

SET (Nastavi) MEASURE

(Meritve)

MEMORY

(Pomnilnik)

FAST MODE

(Hitri režim)

MIG/MAG MIG/MAG

MIG/MAG » METHOD (POSTOPEK)

SHORT/SPRAY (Kratki stik/pršenje) PULSE (Pulzno) SUPERPULSE (Močan impulz)

4.1 Nastavitve v meniju za nastavljanje varilnih parametrov

CO2

1,2 mm

4.1.1 Varjenje MIG/MAG s funkcijo kratkostičnega in pršilnega obloka

V spodnji tabeli so prikazane nastavitve in zgradba menijev, kadar izberete MIG/MAG » METHOD (POSTOPEK) » SHORT/SPRAY (KRATKI STIK/PRŠENJE) in pritisnete SET (NASTAVI).

Nastavitve Območje

nastavitev

Napetost 8–60 V 0,25 V (prikazano

Hitrost podajanja žice

0460 896 601

0,8–30,0 m/min 0,1 m/min x

V korakih po Odvisno

na eno decimalko)

- 20 -

od sinergije

x x

Nastavljivo pri sinergiji

Page 21

4 VARJENJE MIG/MAG

Nastavitve Območje

nastavitev

V korakih po Odvisno

od sinergije

Nastavljivo pri sinergiji

Induktanca 0–100 % 1% x x Vrsta krmiljenja Način sinergije

1–12, 17 1 x x IZKL (OFF) ali VKL

- - -

(ON)

Podatki zagona » Predtok

0,1–25 s 0,1 s x

plina Podatki zagona » Počasni

zagon Vroči zagon IZKL (OFF) ali VKL

IZKL (OFF) ali VKL (ON)

- x

(ON)

Vroči zagon » Čas vročega zagona

Vroči zagon » Hitrost podajanja žice pri vročem

zagonu

Vroči zagon » napetost

0,0–10,0 s 0,1 s x

Celotno območje

0,1 m/min x

podajanja žice

8,0–60,0V 0,25 V (prikazano

x x na eno decimalko)

Podatki zagona » »Touch sense«

5), 10)

Vroči zagon » Mehki zagon

10)

10–16 A (0–16 A)

IZKL (OFF) ali VKL (ON)

- x

Začetni parameter R 8–60 0,25 (prikazano z

enim decimalnim mestom)

Podatki ustavitve » Polnjenje kraterja

Podatki ustavitve »

IZKL (OFF) ali VKL

- x

(ON) 0–10s 0,1 s x

Polnjenje kraterja » Čas Podatki ustavitve »

Polnjenje kraterja » Hitrost podajanja žice pri

1,5 m/min pri tekoči hitrosti podajanja žice

0,1 m/min x

polnjenju kraterja Končna napetost zapolnj.

8–24,7 V x

kraterja Končni čas polnjenja

0,0–5,0 s 0,1 s x

kraterja Podatki ustavitve »

Prekinitveni pulz

10 %–120 % 1 % x

Podatki ustavitve » »Release pulse«

Podatki ustavitve » Čas odgorevanja

0460 896 601

IZKL (OFF) ali VKL (ON)

0–1s 0,01 s x

- 21 -

Page 22

4 VARJENJE MIG/MAG

Nastavitve Območje

nastavitev

Podatki ustavitve » SCT7)IZKLOP, VKLOP ali

V korakih po Odvisno

od sinergije

Nastavljivo pri sinergiji

- x x

SINERGIJSKO

Podatki ustavitve » Tok

0,1–25s 0,1 s x

plina po koncu Meje nastavitev 1 - 50 - - - Meje merjenja 1 - 50 - - - Točkovno varjenje »

Točkovno varjenje

Točkovno varjenje » Čas

IZKL (OFF) ali VKL

- x

(ON) 0–25 s 0,1 s x

točkovnega varjenja Urejanje opisa »

Tipkovnica

Območje nastavitve je odvisno od uporabljenega podajalnika žice.

Območje nastavitve je odvisno od uporabljenega podajalnika žice. Linija sinergije ob

dobavi: polna žica (FeER70S), zaščitni plinCO2 z žico debeline 1,2 mm.

Pri varilnih transformatorjih serije 5000 se uporablja 0–16 A.

Območje nastavitve je odvisno od uporabljenega podajalnika žice. Nastavljanje v okviru

privzetih nastavitev MIG/MAG v meniju s konfiguracijami.

Če je SCT vklopljen, je nastavitev Čas odgorevanjanastavljena na -0,05s. Če je SCT

izklopljen, je uporabljena shranjena vrednost za Čas odgorevanja. Če je SCT nastavljen na SINERGIJSKO delovanje, je vrednost SCT (VKLOP ali IZKLOP) pridobljena iz sinergijske krivulje.

Točkovnega varjenja ni mogoče izbrati (vklopiti), če je sprožilec varilne pištole v

4-koračnem načinu.

Prikazano, odvisno od nastavitve.

10)

Prikazano, odvisno od priklopljene opreme.

4.1.2 Varjenje MIG/MAG s funkcijo pulsing

V spodnji tabeli so prikazane nastavitve in zgradba menijev, kadar izberete MIG/MAG » METHOD (POSTOPEK) » PULSE (PULZNO) in pritisnete SET (NASTAVI).

Nastavitve Območje

nastavitev

Napetost 10–50 V 0,25 V (prikazano

Hitrost podajanja žice Tok impulza2), Čas pulza Frekvenca pulzov Tok ozadja

0,8–30,0 m/min 0,1 m/min x 100–650 A 1 A x x 1,7–25,5 ms 0,1 ms x 16–312 Hz 2 Hz x 4–300 A 1 A x

V korakih po Odvisno

od sinergije

x x na eno decimalko)

Nastavljivo pri sinergiji

0460 896 601

- 22 -

Page 23

4 VARJENJE MIG/MAG

Nastavitve Območje

nastavitev

V korakih po Odvisno

od sinergije

Slope

Način sinergije

1 - 9 1 x IZKL (OFF) ali VKL

- -

(ON)

Interne konstante » Ka 0–100 % 1% x Interne konstante » Ki 0–100 % 1% x Podatki zagona » Predtok

0,1–25 s 0,1 s x

plina Podatki zagona » Počasni

zagon Podatki zagona » Mehki

zagon Podatki zagona » Začetni

parameter S

IZKL (OFF) ali VKL

- x

(ON) IZKL (OFF) ali VKL

- x

(ON) 8–60 0,25 (prikazano z

enim decimalnim mestom)

Podatki zagona » Vroči zagon

IZKL (OFF) ali VKL (ON)

- x

Nastavljivo pri sinergiji

Podatki zagona » Vroči

0,0–10,0 s 0,1 s x

zagon » Čas vročega zagona

Podatki zagona » Vroči zagon » Hitrost podajanja

Celotno območje podajanja žice

0,1 m/min x

žice pri vročem zagonu Podatki zagona » Vroči

zagon » Napetost

8,0–50,0V 0,25 V (prikazano

na eno decimalko)

Podatki zagona » »Touch sense«

Impulzni tok za vroči zagon

10–16 A (0–16 A)

100–650 A 1 A x

Tok ozadja za vroči zagon 4–300 A 1 A x Frekvenca pulzov za vroči

16–312 Hz 2 Hz x

zagon Začetni parameter R 8.0 - 50.0 0,25 (prikazano z

enim decimalnim mestom)

Podatki ustavitve » Polnjenje kraterja

OFF (Izklop), NON-PULSED

- x

(Brez pulziranja) ali PULSED (S pulziranjem)

x x

Podatki ustavitve » Polnjenje kraterja » Čas

0460 896 601

0–10s 0,1 s x

- 23 -

Page 24

4 VARJENJE MIG/MAG

Nastavitve Območje

nastavitev

V korakih po Odvisno

od sinergije

Podatki ustavitve » Polnjenje kraterja » Končna hitrost podajanja

1,5 m/min pri tekoči hitrosti podajanja žice

0,1 m/min x

žice pri polnjenju kraterja Končna napetost

8–33,2 V x

polnjenja kraterja Končni tok pulza 100–najv. A x Končni tok ozadja 12–50A x Končna frekvenca 20–270 Hz x Končni čas polnjenja

0,0–5,0 s 0,1 s x

kraterja Podatki ustavitve »

20 %–200 % 1 % x

Prekinitveni pulz »Release pulse«

IZKL (OFF) ali VKL (ON)

Podatki ustavitve » Čas

0–1s 0,01 s x

odgorevanja SCT

IZKLOP, VKLOP ali

- x x

SINERGIJSKO

Nastavljivo pri sinergiji

Podatki ustavitve » Tok

0,1–25s 0,1 s x

plina po koncu Meje nastavitev 1 - 50 - - - Meje merjenja 1 - 50 - - - Točkovno varjenje »

Točkovno varjenje

Točkovno varjenje » Čas

IZKL (OFF) ali VKL

- x

(ON) 0–25 s 0,1 s x

točkovnega varjenja Urejanje opisa »

Tipkovnica

Območje nastavitve je odvisno od uporabljenega podajalnika žice.

Najnižji tok ozadja in najnižji tok pulza sta odvisna od vrste izdelka, ki ga uporabljate.

Linija sinergije ob dobavi: polna žica (FeER70S), zaščitni plinCO2 z žico debeline 1,2 mm.

Pri varilnih transformatorjih serije 5000 se uporablja 0–16 A.

Nastavljanje v okviru privzetih nastavitev MIG/MAG v meniju s konfiguracijami.

Če je SCT vklopljen, je nastavitev Čas odgorevanjanastavljena na -0,05s. Če je SCT

izklopljen, je uporabljena shranjena vrednost za Čas odgorevanja. Če je SCT nastavljen na SINERGIJSKO delovanje, je vrednost SCT (VKLOP ali IZKLOP) pridobljena iz sinergijske krivulje.

Točkovnega varjenja ni mogoče izbrati (vklopiti), če je sprožilec varilne pištole v

4-koračnem načinu.

Prikazano, odvisno od nastavitve.

0460 896 601

- 24 -

Page 25

4 VARJENJE MIG/MAG

10)

Prikazano, odvisno od priklopljene opreme.

4.1.3 Varjenje MIG/MAG s funkcijo SuperPulse, primarnim/sekundarnim, kratkostičnega/pršilnim oblokom/pulziranjem

V spodnji tabeli so prikazane nastavitve in zgradba menijev, kadar izberete MIG/MAG » METHOD (POSTOPEK) » SUPERPULSE (Močan impulz) in pritisnete SET (NASTAVI).

Nastavitve Območje

nastavitev

Napetost 8–60 V 0,25 V (prikazano

V korakih po Odvisno

od sinergije

x x

Nastavljivo pri sinergiji

na eno decimalko)

Hitrost podajanja žice Faza Primarna ali

0,8–30,0 m/min 0,1 m/min x

- x

sekundarna

Postopek Kratkostični/pršilni

- x

oblok ali pulziranje

Napetost 10–50V 0,25 V (prikazano

x x

na 1 decimalko)

Hitrost podajanja žice

0,8–30,0 m/min 0,1 m/min x

Induktanca 0–100 % 1% x x Tok impulza

100–650 A 1 A x

Čas pulza 1,7–25,5 ms 0,1 ms x Frekvenca pulzov 16–312 Hz 2 Hz x Tok ozadja 4–300 A 1 A x Slope 1 - 9 1 x Ka 0–100 % 1% x Ki 0–100 % 1% x Tip regulatorja 1

Odvisnost od

IZKL (OFF) ali VKL

- - -

(ON)

Čas faze varjenja 0,10–2,50s 0,01 s x Predtok plina 0,1–25 s 0,1 s x Počasni zagon IZKL (OFF) ali VKL

- x

(ON)

Mehki zagon IZKL (OFF) ali VKL

- x

(ON)

Začetni parameter S 8.0 - 60.0 0,25 (prikazano z

x enim decimalnim mestom)

Vroči zagon IZKL (OFF) ali VKL

- x

(ON)

Čas vročega zagona 0,0–10,0 s 0,1 s x Podajanje žice pri vročem

zagonu

Celotno območje podajanja žice

0,1 m/min x

0460 896 601

- 25 -

Page 26

4 VARJENJE MIG/MAG

Nastavitve Območje

nastavitev

V korakih po Odvisno

od sinergije

Nastavljivo pri sinergiji

Napetost vročega zagona –14 do +27 V - Impulzni tok za vroči

zagon

100–650 A 1 A x

Tok ozadja za vroči zagon 4–300 A 1 A x Frekvenca pulzov za vroči

16–312 Hz 2 Hz x

zagon Začetni parameter R 8.0 - 50.0 0,25 (prikazano z

x enim decimalnim mestom)

»Touch sense«

Polnjenje kraterja OFF (Izklop),

10–16 A (0–16 A) x

- x

NON-PULSED (Brez pulziranja) ali PULSED (S pulziranjem)

Čas zapolnjevanja

0–10 s 0,1 s x

kraterja Končno podajanje žice pri

zapolnj. kraterja

1,5 m/min pri tekoči hitrosti podajanja

0,1 m/min x

žice

Končna napetost zapolnj.

8–33,2 V x

kraterja Končni tok pulza 100–najv. A x Končni tok ozadja 12–50A x Končna frekvenca 20–270 Hz x Končni čas polnjenja

0,0–5,0 s 0,1 s x

kraterja Prekinitveni impulz % Čas odgorevanja 0–1s 0,01 s x

SCT

IZKLOP, VKLOP ali

- x x

SINERGIJSKO

Tok plina po koncu 0,1–25s 0,1 s x Meje nastavitev 1 - 50 - - - Meje merjenja 1 - 50 - - - Točkovno varjenje IZKL (OFF) ali VKL

- x

(ON)

Čas točkovnega varjenja 0–25 s 0,1 s x »Release pulse«

IZKL (OFF) ali VKL

(ON)

Območje nastavitve je odvisno od uporabljenega podajalnika žice.

Najnižji tok ozadja in najnižji tok pulza sta odvisna od vrste izdelka, ki ga uporabljate.

Linija sinergije ob dobavi: polna žica (FeER70S), zaščitni plinCO2 z žico debeline 1,2 mm.

0460 896 601

- 26 -

Page 27

4 VARJENJE MIG/MAG

Pri varilnih transformatorjih serije 5000 se uporablja 0–16 A.

Nastavljeno v meniju CONFIGURATION (Konfiguracija) » MIG/MAG DEFAULTS (Privzete

nastavitve MIG/MAG) .

Če je SCT vklopljen, je nastavitev Čas odgorevanjanastavljena na -0,05s. Če je SCT

izklopljen, je uporabljena shranjena vrednost za Čas odgorevanja. Če je SCT nastavljen na SINERGIJSKO delovanje, je vrednost SCT (VKLOP ali IZKLOP) pridobljena iz sinergijske krivulje.

Prikazano, odvisno od nastavitve.

10)

Prikazano, odvisno od priklopljene opreme.

4.2 Razlage pomenov in učinkov nastavitev

Napetost

Ko napetost višate, se dolžina varilnega obloka povečuje, kopel zvarne taline pa je bolj vroča in širša.

Pomena nastavitve napetosti se pri delovanju s sinergijo in delovanju brez sinergije razlikujeta. V režimu sinergije nastavljate pozitivni ali negativni odmik od sinergične krivulje napetosti. Pri delovanju brez sinergije nastavljate absolutno vrednost napetosti.

Napetost nastavljate v meniju merjenja, meniju WELD DATA SETTING (Nastavitev varilnih parametrov) ali FAST MODE (Hitri režim) . Če uporabljate enoto daljinskega upravljanja, lahko hitrost podajanja žice nastavljate tudi z nje.

Hitrost podajanja žice

Tu nastavite zahtevano hitrost podajanja žice v metrih na minuto.

Hitrost podajanja žice nastavljate v meniju MEASURE (MERITVE), WELD DATA SETTING (Nastavitev varilnih parametrov) ali FAST MODE (Hitri režim) . Če uporabljate enoto daljinskega upravljanja, lahko hitrost podajanja žice nastavljate tudi z nje.

Induktanca

Višja induktanca zagotavlja širše območje zvarne taline in manj škropljenja. Pri nižji induktanci je zvok rezkejši, lok pa je stabilen in bolj koncentriran.

Induktivnost nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) . Parameter je pomemben le pri varjenju MIG/MAG s funkcijo kratkega/pršečega obloka

(short-/sprayarc).

Vrsta krmiljenja

Vpliva na proces kratkega stika in na toploto v varu. Nastavitve ne spreminjajte.

Tok impulza

Večja od obeh vrednosti toka pri impulznem varjenju. Tok impulza nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) pri

izklopljeni funkciji sinergije. Parameter je pomemben le pri varjenju MIG/MAG s funkcijo pulziranja (pulsing).

0460 896 601

- 27 -

Page 28

4 VARJENJE MIG/MAG

Čas pulza

Čas, v katerem je pulzni tok vklopljen, v okviru periode pulza. Tok impulza nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) pri

izklopljeni funkciji sinergije. Parameter je pomemben le pri varjenju MIG/MAG s funkcijo pulziranja (pulsing).

Frekvenca pulzov

Čas toka ozadja, ki skupaj s časom pulza sestavlja celotno periodo pulza. Frekvenco pulzov nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih

parametrov) pri izklopljeni funkciji sinergije. Parameter je pomemben le pri varjenju MIG/MAG s funkcijo pulziranja (pulsing).

Tok ozadja

Manjša od obeh vrednosti toka pri varjenju s pulznim tokom. Tok ozadja nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) pri

izklopljeni funkciji sinergije. Parameter je pomemben le pri varjenju MIG/MAG s funkcijo pulziranja (pulsing).

Tok

Čas

Varjenje MIG/MAG s funkcijo pulsing

A = tok ozadja B = čas pulza C = perioda pulza D = tok pulza

Slope

Naklon pomeni, da tok pulza postopoma raste do nastavljene vrednosti in po koncu počasi pada. Parameter naklona nastavite v devetih korakih, vsak korak ustreza času 100 µs.

Strmina vpliva na zvok pri varjenju. Pri večji strmini je zvok varjenja glasnejši in bolj oster. Pri premajhni strmini pa lahko v najslabšem primeru pride celo do tega, da pulz ne more odrezati kapljice.

Naklon nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) pri izklopljeni funkciji sinergije.

Parameter je pomemben le pri varjenju MIG/MAG s funkcijo pulziranja (pulsing).

0460 896 601

- 28 -

Page 29

4 VARJENJE MIG/MAG

Ka je proporcionalno ojačanje regulatorja dolžine obloka. Visoka vrednost pomeni, da se bo regulator hitreje odzval na spremembe dolžine obloka.

Vrednost Ka nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) » Interne konstante pri izklopljeni funkciji sinergije.

Parameter je pomemben le pri varjenju MIG/MAG s funkcijo pulziranja (pulsing).

Ki je integralno ojačanje regulatorja dolžine obloka. Za stabilno regulacijo priporočamo, da je ta vrednost nizka.

Vrednost Ki nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) » Interne konstante pri izklopljeni funkciji sinergije.

Parameter je pomemben le pri varjenju MIG/MAG s funkcijo pulziranja (pulsing).

Način sinergije

Za vsako kombinacijo vrste in premera žice ter plinske mešanice je potrebno posebno razmerje med hitrostjo podajanja žice in napetostjo (dolžino obloka), da nastane stabilen, funkcionalen oblok. Napetost (dolžina obloka) se prilagaja samodejno, skladno z izbrano vnaprej programirano sinergijsko linijo, kar zelo poenostavlja določanje pravilnih varilnih parametrov. Povezavo med hitrostjo podajanja in drugimi parametri imenujemo sinergijska linija.

Za kombinacije žic in plinov glejte prilogo glejte prilogo "DIMENZIJE ZA ŽICO IN PLIN" na koncu tega priročnika.

Naročite lahko tudi druge pakete sinergijskih linij, ki pa jih mora namestiti pooblaščeni serviser ESAB.

Za ustvarjanje lastnih sinergijskih linij glejte poglavje "Uporabnikovi sinergijski podatki". Sinergijsko linijo aktivirate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) .

Faza

Pri tej funkciji izbirate med primarno in sekundarno fazo. V primarni fazi nastavljate visoke vrednosti podatkov, v sekundarni pa nizke vrednosti. Nastavitve določajo, ali naj bodo za urejanje dostopni primarni ali sekundarni podatki.

Nadalje določajo, katere podatke zadevajo meritve in daljinski režimi. Hitrost podajanja žice, prikazana na zaslonu merjenja, pomeni hitrost v izbrani fazi. Napetost, tok in varilni izhod pa so prikazani na osnovi meritev v obeh fazah.

Lahko izberete različni sinergijski liniji za primarno in sekundarno fazo. Primarno ali sekundarno fazo izberete v meniju za nastavljanje varjenja MIG/MAG SET pri

izbrani funkciji Superpulse in izklopljeni sinergiji.

Predtok plina

S tem nastavljate čas, v katerem teče zaščitni plin, preden se vzpostavi oblok.

Predtok plina nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) » START DATA (Podatki zagona) .

0460 896 601

- 29 -

Page 30

4 VARJENJE MIG/MAG

Počasni zagon

Pri počasnem zagonu poteka podajanje žice s hitrostjo 1,5metra/minuto, dokler žica ne pride v električni stik z obdelovancem.

Počasni zagon nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) » START DATA (Podatki zagona) .

Mehki zagon

Mehki zagon pomeni, da se ob kratkem stiku med varilno žico in obdelovancem podajanje žice ustavi. Podajalnik žice varilno žico navije nazaj toliko, da se kratek stik z obdelovancem prekine in da se spet vzpostavi oblok. Nato začne podajalnik žice varilno žico spet podajati v delovni smeri in sistem znova požene varjenje.

Mehki zagon nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) » START DATA (Podatki zagona) .

Funkcija je mogoča pri podajalnikih žice, ki podpirajo vzvratni tek varilne žice.

Začetni parameter R

Začetni parameter R omogoča natančno nastavitev električnega obloka ob začetku varjenja. Parameter lahko nastavite na vrednost med 8,0 in 60,0 v korakih po 0,25. Ta funkcija je vidna ali nastavljiva samo, ko sinergija ni aktivna (kar pomeni, da je izbrana metoda kratkostični oblok).

Vroči zagon

Funkcija vročega zagona na začetku varjenja za nastavljen čas zviša hitrost podajanja žice in napetost. Glavni namen tega zvišanja je zagotoviti več energije na začetku varjenja in s tem zmanjšati nevarnost nezadostnega zlitja na začetku vara.

Sinergija – vroči zagon

Na začetku varjenja lahko za določen čas zvišate hitrost podajanja žice glede na nastavljeno hitrost; s tem zagotovite več energije na začetku vara in boljše prodiranje vara v varjenec. Zvišanje hitrosti je izraženo relativno glede na običajno hitrost podajanja žice. Čas začne šteti ob vzpostavitvi obloka in je enak nastavljenemu času funkcije »hot start«. Funkcija sinergija zviša hitrost podajanja žice za 2 m/min.

Brez sinergije – vroči zagon

Če izberete način brez sinergije, je napetost mogoče nastaviti. Med delovanjem brez sinergije in pulziranjem je mogoče nastaviti napetost, tok pulza, tok

ozadja in frekvenco.

OPOMBA!

Hitrost podajanja žice in napetost pri funkciji »hot start« je mogoče nastaviti tudi na negativni vrednosti. To možnost lahko uporabite pri velikih vrednostih varilnih parametrov za gladek začetek varjenja in »postopno naraščanje« varilnih parametrov.

Funkcijo vročega zagona aktivirate na zaslonu merjenja ali v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) » START DATA (Podatki zagona) .

»Touch sense«

Sistem zazna, kdaj pride žica v stik z varjencem. Zaznavanje dotika nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih

parametrov) » START DATA (Podatki zagona) . V poštev pride samo pri robotskem varjenju.

0460 896 601

- 30 -

Page 31

4 VARJENJE MIG/MAG

Polnjenje kraterja

Funkcija polnjenja kraterja omogoča nadzorovano zmanjšanje toplote in velikosti kopeli zvarne taline ob zaključku vara. Tako zmanjšate nevarnost por, toplotnih razpok in nastajanja kraterja na varu.

Pri pulznem varjenju lahko izbirate med polnjenjem kraterja s pulziranjem ali brez pulziranja. Hitrejše je polnjenje kraterja brez pulziranja. Pulzno polnjenje kraterja traja nekaj dalj, vendar pri primerno izbranih vrednostih zagotavlja zapolnitev kraterja brez škropljenja.

Sinergija – polnjenje kraterja

V sinergijskem režimu nastavljate čas polnjenja kraterja in končno hitrost podajanja žice za polnjenje kraterja s pulziranjem in brez pulziranja. Napetost in parametre pulzov sinergija zmanjša na končno vrednost.

Brez sinergije – polnjenje kraterja

Če sinergijska funkcija ni vključena, lahko z nastavitvami dosežete spremembo dolžine obloka ob zaključku polnjenja kraterja. Nastaviti je mogoče tudi končni čas za končno vrednost polnjenja kraterja.

Pri polnjenju kraterja brez pulziranja lahko nastavite končno napetost. Pri polnjenju kraterja s pulziranjem lahko nastavite končno napetost, končni tok pulza, končni tok ozadja in končno frekvenco.

Končne vrednosti parametrov so lahko enake ali nižje od nastavljenih vrednosti za trajno varjenje. Če znižate vrednosti parametrov za trajno varjenje pod nastavljene končne vrednosti, se samodejno znižajo tudi končne vrednosti. Če pa nastavitve za trajno varjenje zvišate, se končne vrednosti ne zvišajo samodejno.

Primer: Končna hitrost podajanja žice je nastavljena na 4 m/min, lahko pa jo tudi znižate na 3,5 m/min. Tudi končna hitrost podajanja žice se samodejno zniža na 3,5 m/min. Če nato hitrost podajanja žice spet zvišate, končna hitrost podajanja žice ostane nastavljena na 3,5 m/min.

Polnjenje kraterja aktivirate na zaslonu merjenja ali v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) » STOP DATA (Podatki ustavitve) .

Prekinitveni pulz

Prekinitveni pulz je pulz za preprečevanje nastanka kroglic na žici po koncu varjenja. Velja za varjenje MIG/MAG s kratkostičnim/pršilnim oblokom in kratkim pulziranjem. Pri

pulznem delovanju je prekinitveni pulz sinhroniziran z zaključnim pulzom. Prekinitveni pulz nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih

parametrov) » STOP DATA (Podatki ustavitve) .

Čas odgorevanja

Čas odgorevanja je čas, ki preteče od trenutka, ko se žica začne ustavljati, do trenutka, ko varilni transformator izklopi varilno napetost. Če je ta čas prekratek, bo po koncu varjenja preostanek žice daljši, zato se lahko prej ujame v strjujočo se zvarno talino. Če je ta čas predolg, bo preostanek žice krajši, kar pomeni, da lahko oblok udari nazaj v kontaktno točko.

Čas odgorevanja nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) » STOP DATA (Podatki ustavitve) .

Zaključek s kratkim stikom (SCT)

SCT je funkcija, ki ob zaključku varjenja oddaja niz malih kratkih stikov, dokler podajanje žice ni popolnoma ustavljeno in se stik z obdelovancem prekine.

Funkcije SCT ne smete uporabljati z žico z jedrom.

0460 896 601

- 31 -

Page 32

4 VARJENJE MIG/MAG

Zaključek

Tu lahko nastavite Končni pulz ali SCT (Short Circuit Termination). Zaključek nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) »

STOP DATA (Podatki ustavitve) . Funkcija je mogoča pri podajalnikih žice, ki podpirajo vzvratni tek varilne žice.

»Release pulse«

Če se žica zatakne v obdelovancu, sistem to zazna. S tokovnim pulzom žico sprosti s površine.

Velja za varjenje MIG/MAG s kratkostičnim/pršilnim oblokom in kratkim pulziranjem. Med pulziranjem je dokončanje sinhronizirano s pulzom ali zaključnim pulzom, ki ga je mogoče nastaviti med 20 in 200 %.

Funkcijo nastavite v meniju CONFIGURATION (KONFIGURACIJA) » MIG/MAG DEFAULTS (Privzete nastavitve MIG/MAG) .

Naknadni pretok plina

S tem nastavljate čas, v katerem teče zaščitni plin še po izklopu obloka.

Tok plina po varjenju nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) » STOP DATA (Podatki ustavitve) .

Meje nastavitev in meje merjenja

Pri mejah nastavljate številko mej. Navodila za nastavljanje so na voljo v poglavjih »Urejevalnik mej nastavitev« in »Urejevalnik mej merjenja«.

Meje aktivirate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) .

Točkovno varjenje

Točkovno varjenje so kratka ponavljajoča se varjenja z nastavljenim časom varjenja.

Točkovno varjenje uporabljate za točkovno varjenje tenkih plošč.

Točkovno varjenje aktivirate in čas točkovnega varjenja nastavite v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) » SPOT WELDING (Točkovno varjenje) .

Koračno pomikanje žice

Koračno pomikanje žice se uporablja za podajanje žice brez varilne napetosti. Žica se pomika, dokler je gumb pritisnjen.

Prepihovanje s plinom

Prepihovanje s plinom se uporablja pri merjenju pretoka plina ali za odstranitev preostankov vlage iz plinskih cevi pred začetkom varjenja. Prepihovanje s plinom teče, dokler je pritisnjen gumb, in zanj ni potrebna napetost ali podajanje žice.

4.2.1 QSet

QSet se uporablja za lažjo nastavitev parametrov varjenja. Z gumboma plus in minus lahko dolžino obloka povečate ali zmanjšate v območju od –18 do +18 korakov.

SHORT ARC

0460 896 601

- 32 -

Page 33

4 VARJENJE MIG/MAG

Na začetku varjenja z novo vrsto varilne žice/plina QSet samodejno nastavi vse potrebne varilne parametre. Po tem QSet shrani vse parametre, potrebne za kakovostno varjenje. Napetost se samodejno prilagaja spremembam hitrosti podajanja žice.

SPRAY Ko se približujete območju razpršenega obloka, se mora vrednost QSet povečati. Pri varjenju

s popolnoma razpršenim oblokom funkcijo QSet deaktivirajte. Ohranijo se vsi parametri, ki jih je nastavila funkcija QSet, razen napetosti, ki jo morate nastaviti.

Priporočilo: Prvi var (6 sekund) s QSet opravite na preizkusnem obdelovancu, da pridobite pravilne parametre.

Vrednost QSet je mogoče nastaviti v meniju nastavljanja varilnih parametrov procesa MIG/MAG in postopka SHORT/SPRAY (KRATKI STIK/PRŠENJE).

4.2.2 Sinergijska skupina

Pri strojnem varjenju je mogoče izbirati med tremi sinergijskimi skupinami:

• STANDARD

• ROBOT

• SAT

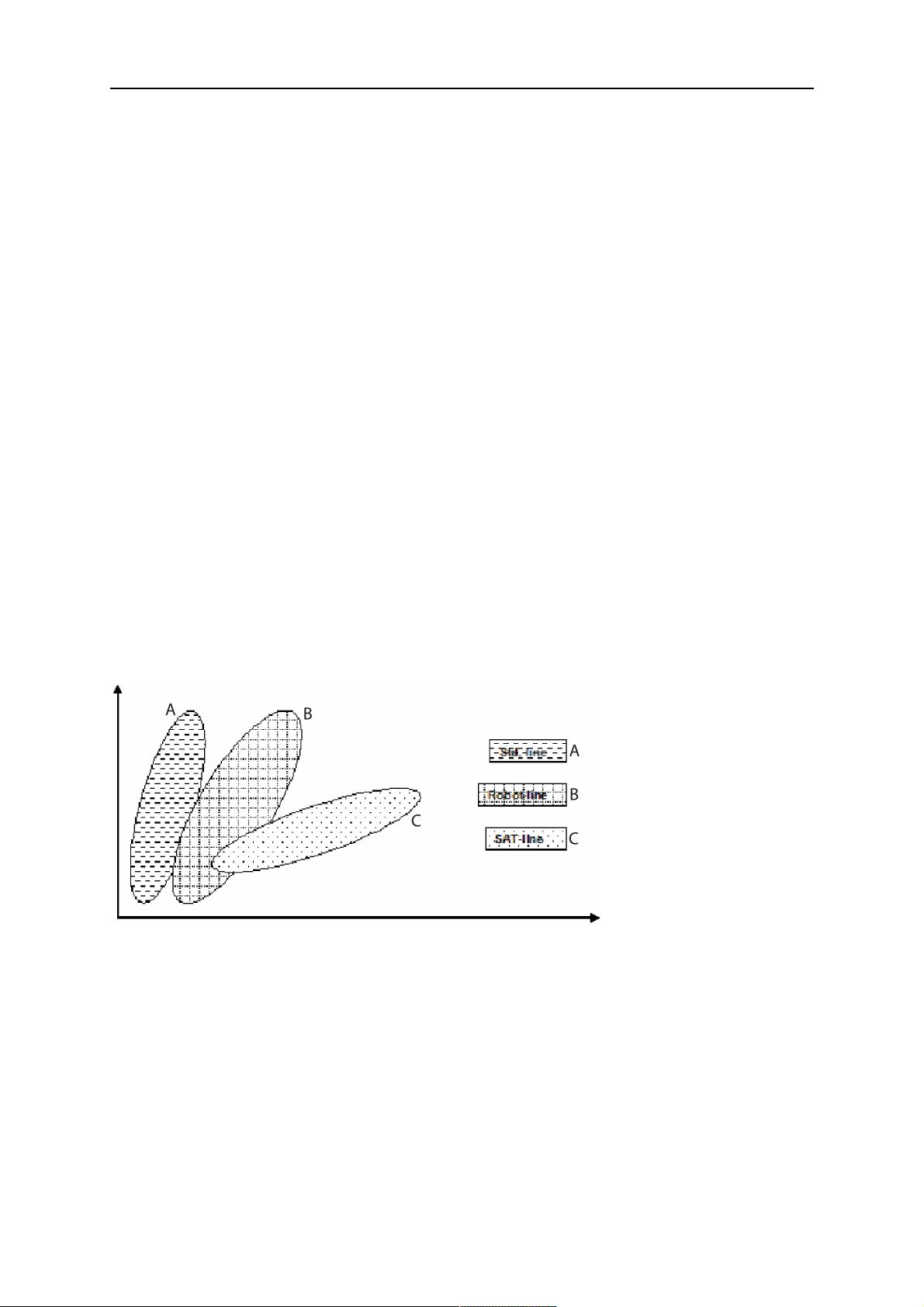

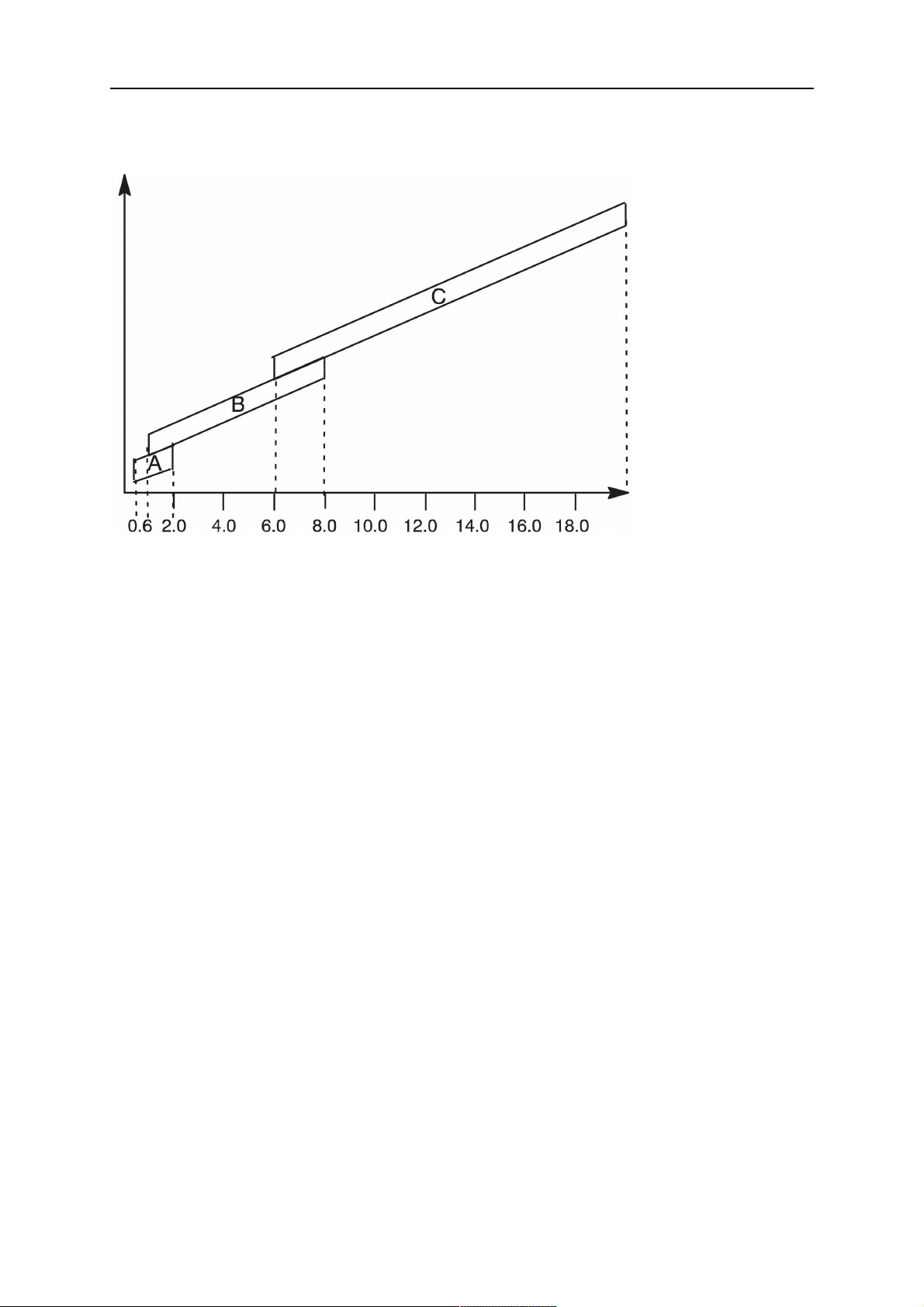

Razmerja med hitrostjo varjenja in debelino plošče pri posameznih sinergijskih skupinah so naslednja:



Debelina plošče

Hitrosti varjenja

A = linija STANDARD B = linija ROBOT C = linija SAT

  

Sinergijska skupina ROBOT je uporabljena pri robotiziranem varjenju in drugih vrstah strojnega varjenja. Primerna je za višje hitrosti prenosa od standardnih.

SAT je kratica za Swift Arc Transfer (hiter prenos obloka). Ta sinergijska skupina je primerna za visoke hitrosti prenosa, ekstremne kote in debeline plošč od 2 do 3 mm.

Za kombinacije žic in plinov za SAT glejte prilogo glejte prilogo "DIMENZIJE ZA ŽICO IN PLIN" na koncu tega priročnika.

Sinergijsko skupino nastavljate v meniju nastavljanja varilnih parametrov procesa MIG/MAG.

0460 896 601

- 33 -

Page 34

4 VARJENJE MIG/MAG

4.3 SuperPulse

Glavni meni (MAIN) » PROCESS (Proces) » METHOD (Postopek)

OPOMBA!

Postopek SuperPulse je na voljo in je prikazan za izbrane podajalnike žice, ki so dovolj zmogljivi za dodano obremenitev tega postopka.

Postopek SuperPulse se uporablja za boljši nadzor nad zvarno talino in strjevanjem. Kopel zvarne taline ima med zaporednima pulzoma čas za strditev.

Prednosti uporabe funkcije SuperPulse:

• Manjša občutljivost na odstopanja širine korenske špranje

• Boljše obvladovanje kopeli zvarne taline med pozicijskim varjenjem

• Boljše obvladovanje penetracije in profila penetracije

• Manjša občutljivost na neenakomerno prevajanje toplote

Funkcijo SuperPulse lahko opišemo kot programirano preklapljanje med dvema nastavitvama MIG/MAG. Časovne intervale določajo časovne nastavitve primarne in sekundarne faze.

Varjenje se v vsakem primeru začne s primarno fazo. Če je izbrana funkcija »hot start«, poleg časa primarne faze parametri primarne faze veljajo tudi v času te funkcije. Pri polnjenju kraterja so vedno uporabljeni parametri sekundarne faze. Če je ukaz za ustavitev aktiviran v trajanju primarne faze, proces takoj preklopi na uporabo parametrov sekundarne faze. Var se zaključi s parametri sekundarne faze.

4.3.1 Kombinacije žic in plina

Za kombinacije žic in plinov glejte prilogo glejte prilogo "DIMENZIJE ZA ŽICO IN PLIN" na koncu tega priročnika.

4.3.2 Različne metode pulziranja

V nadaljevanju je prikazano, katero metodo pulziranja lahko uporabljate pri različnih debelinah plošč, ki jih varite.

0460 896 601

- 34 -

Page 35

4 VARJENJE MIG/MAG

 Toplota

Mere plošče 

A = Pulziranje v primarni fazi in kratkostični oblok sekundarni fazi B = Pulziranje v primarni fazi in pulziranje v sekundarni fazi C = Pršenje v primarni fazi in pulziranje v sekundarni fazi



4.3.3 Podajalnik žice

Varnostni ukrepi

Pri postopku SuperPulse je podajalnik žice zelo obremenjen. Da ne ogrozite varnosti delovanja podajalnika žice, upoštevajte mejne vrednosti v spodnjem diagramu.

0460 896 601

- 35 -

Page 36

4 VARJENJE MIG/MAG

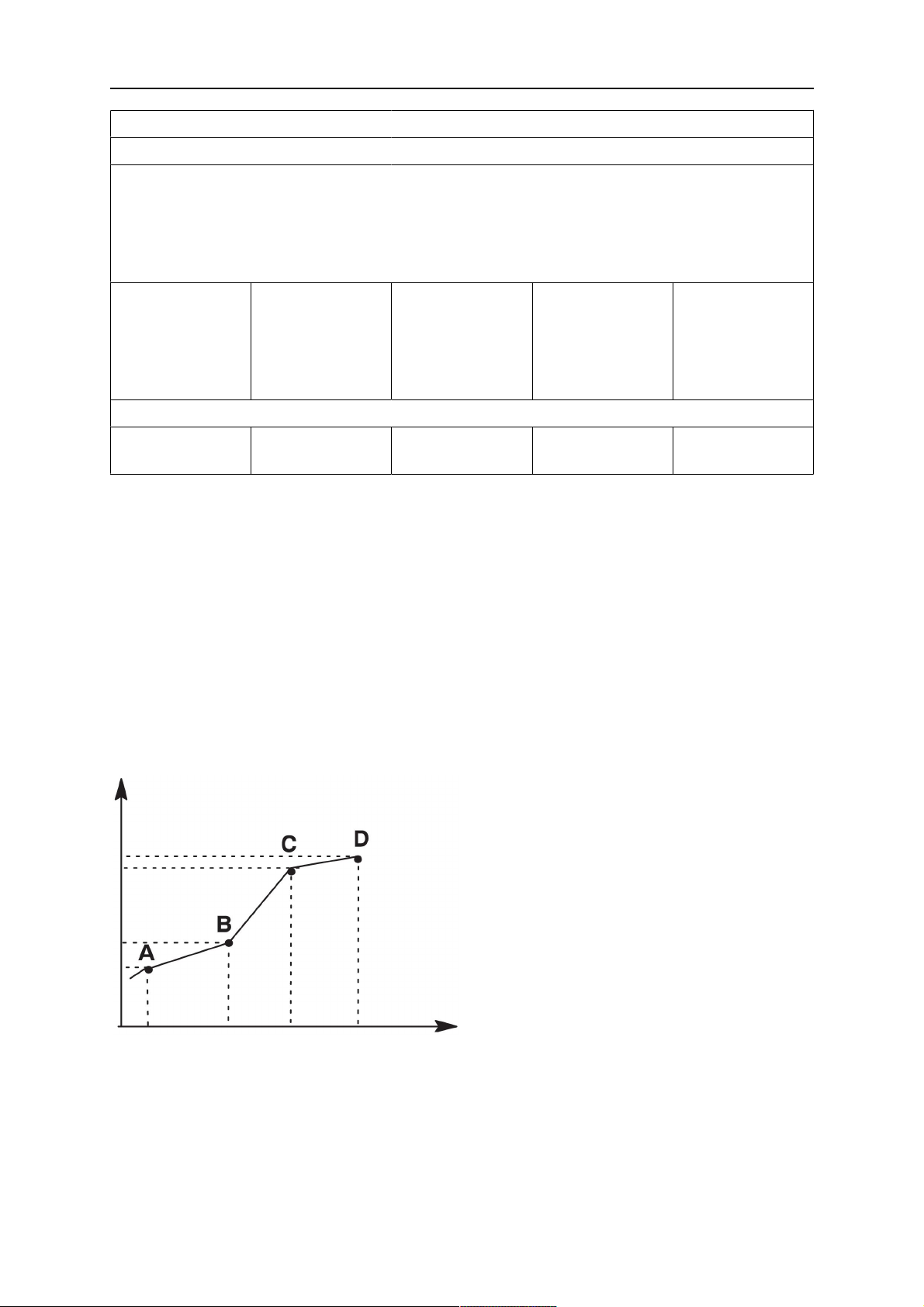

Razlika v hitrosti podajanja žice

Grafa za hitrosti 15m/min in 20m/min se nanašata na primarno hitrost podajanja žice. Čas cikla je vsota časa primarne faze in časa sekundarne faze.

Razlika med primarno in sekundarno hitrostjo podajanja žice ne sme presegati vrednosti, ki jo določajo grafi za primarno hitrost podajanja žice.

Primer: Če je čas cikla 0,25 s in je primarna hitrost podajanja žice 15m/min, razlika med primarno in sekundarno hitrostjo podajanja žice ne sme presegati 6 m/min

Primer varjenja A

V tem primeru je prikazano varjenje plošče debeline 10 mm z aluminijasto žico premera 1,2 mm v zaščitni atmosferi argona.

Z nadzorno ploščo opravite naslednje nastavitve:

Proces Faza Postopek Žica Zaščitni plin Premer žice Napetost Hitrost podajanja žice

Superpulse

Primarna

Short-/Sprayarc AlMgER5356 Ar 1,2 mm (+1,0 V) 15,0 m/min

Superpulse

Sekundarna

Pulziranje AlMgER5356 Ar 1,2 mm (+3,0 V) 11,0 m/min

Čas faze

0,1 s

Primarni in sekundarni čas sta 0,1 s + 0,1 s = 0,2 s. Razlika med hitrostma podajanja žice je 15,0 m/min – 11,0 m/min = 4 m/min.

0460 896 601

- 36 -

Page 37

4 VARJENJE MIG/MAG

Primer varjenja B

V tem primeru je prikazano varjenje plošče debeline 6 mm z aluminijasto žico premera 1,2 mm v zaščitni atmosferi argona.

Z nadzorno ploščo opravite naslednje nastavitve:

Proces Faza Postopek Žica Zaščitni plin Premer žice Napetost Hitrost podajanja žice Čas faze

Superpulse

Primarna

Pulziranje AlMgER5356 Ar 1,2 mm (+1,0 V) 12,5 m/min 0,15 s

Superpulse

Sekundarna

Pulziranje AlMgER5356 Ar 1,2 mm (+2,0 V) 9,0 m/min 0,15 s

Primarni in sekundarni čas sta 0,15 s + 0,15 s = 0,3 s. Razlika med hitrostma podajanja žice je 12,5 m/min – 9,0 m/min = 3,5 m/min.

0460 896 601

- 37 -

Page 38

5 VARJENJE MMA

Glavni meni (MAIN) » PROCESS (Proces) » MMA

VarjenjeMMA pomeni varjenje z oplaščenimi elektrodami. Oblok tali elektrodo, njen plašč pa ustvarja zaščitno žlindro.

Za premere žic, ki jih je mogoče uporabiti za varjenje MMA glejte prilogo "DIMENZIJE ZA ŽICO IN PLIN" na koncu tega priročnika.

MMA

PROCESS (Proces) METHOD (Postopek) ELECTRODE TYPE (Vrsta elektrode) ELECTRODE DIAMETER (Premer elektrode)

MMA

Osnovna

3,2 mm CONFIGURATION► (Konfiguracija) TOOLS► (Orodja)

SET (Nastavi) MEASURE

(Meritve)

MEMORY

(Pomnilnik)

FAST MODE

(Hitri režim)

5.1 MMA

V spodnji tabeli so prikazane nastavitve in zgradba menijev, kadar izberete MMA in pritisnete SET (Nastavi).

Nastavitve Območje

nastavitev

Tok

16–650 A 1 A x

Sila obloka 0–100 % 1% x

V korakih po Odvisno

od sinergije

Nastavljivo pri sinergiji

Faktor min. toka 0–100 % 1% x Vrsta krmiljenja 0 - 1 x Način sinergije IZKL (OFF) ali VKL

- - -

(ON)

Vroči zagon IZKL (OFF) ali VKL

- x

(ON)

Trajanje vročega zagona 1–30 1 x Amplituda vročega

0–100 % 1 x

zagona Meje nastavitev 0 - 50 1 - - Meje merjenja 0 - 50 1 - - Urejanje opisa »

Tipkovnica

Največji tok glede na vrsto uporabljenega izdelka.

0460 896 601

- 38 -

Page 39

5 VARJENJE MMA

5.2 Razlage pomenov in učinkov nastavitev

DC, enosmerni tok

Večji tok pomeni širšo kopel zvarne taline in boljšo penetracijo v obdelovanec.

Tok je mogoče nastaviti v meniju merjenja, nastavljanja varilnih parametrov ali hitrega režima.

Sila obloka

Sila obloka je pomembna pri nastavljanju spremembe toka v odgovor na spremembo dolžine obloka. Manjša vrednost omogoča mirnejši oblok z manj škropljenja.

Silo obloka nastavljate v meniju nastavljanja varilnih parametrov pri deaktivirani funkciji sinergije.

Faktor min. toka

Faktor minimalnega toka se uporablja pri nekaterih posebnih vrstah elektrod. Nastavitve ne spreminjajte.

Vrsta krmiljenja

Vpliva na proces kratkega stika in na toploto v varu. Nastavitve ne spreminjajte.

Odvisnost od

Sinergija pri varjenju MMA pomeni, da varilni transformator samodejno optimizira svoje delovanje glede na izbrana vrsto in premer elektrode.

Sinergijo pri varjenju MMA aktivirate v meniju nastavljanja varilnih parametrov.

Vroči zagon

Vroči zagon poveča tok varjenja za nastavljiv čas na začetku varjenja in tako zmanjša tveganje slabega zlitja na začetku zvara.

Funkcijo »hot start« pri varjenju MMA aktivirate v meniju nastavljanja varilnih parametrov.

Meje nastavitev in meje merjenja

Pri mejah nastavljate številko mej. Navodila za nastavljanje so na voljo v poglavju »Orodja« v podpoglavjih »Urejevalnik mej nastavitev« in »Urejevalnik mej merjenja«.

Meje aktivirate v meniju nastavljanja varilnih parametrov.

0460 896 601

- 39 -

Page 40

6 VARJENJE TIG

Glavni meni (MAIN) » PROCESS (Proces) » TIG

VarjenjeTIG

Pri varjenjuTIG se tali material obdelovanca z oblokom, ki ga vzpostavi volframova elektroda, ki se sama ne tali. Kopel taline in elektrodo ščiti zaščitni plin.

Pulzni tok

Pulziranje se uporablja za izboljšan nadzor nad zvarno talino in strjevanjem. Frekvenca pulzov je nastavljena tako nizko, da se lahko zvarna talina med pulzi vsaj delno strdi. Nastavitev pulziranja obsega štiri parametre: tok pulza, čas pulza, tok ozadja in čas ozadja.

TIG

PROCESS (Proces) METHOD (Postopek) START METHOD (Postopek začetka) GUN TRIGGER MODE (Način sprožilca pištole)

Konstantna I

Zagon HF

TIG

2-hodni CONFIGURATION► (Konfiguracija) TOOLS► (Orodja)

SET (Nastavi) MEASURE

(Meritve)

MEMORY

(Pomnilnik)

FAST MODE

(Hitri režim)

6.1 Nastavitve v meniju za nastavljanje varilnih parametrov

6.1.1 TIG brez impulznega toka

V spodnji tabeli so prikazane nastavitve in zgradba menijev za varjenje TIG brez impulznega toka.

Nastavitve Območje nastavitev V korakih po

Postopek začetka HF ali LiftArc™ - Začetek TIG v živo

Režim proženja pištole

- 2-hodni ali 4-hodni način -

Spodnje nastavitve so na voljo, če izberete PROCESS (Proces) » TIG in pritisnete SET (Nastavi).

Tok Čas dvigovanja (slope up) Čas spuščanja (slope down) Predtok plina

Tok plina po varjenju

HF-impulz za samodejni zagon HF-impulz za zagon

4–500 A 1 A 0–25s 0,1 s 0–25s 0,1 s 0–25s 0,1 s 0–25s 0,1 s

IZKL (OFF) ali VKL (ON) 4–500 A 1 A

Meje nastavitev 0 - 50 1

0460 896 601

- 40 -

Page 41

6 VARJENJE TIG

Nastavitve Območje nastavitev V korakih po

Meje merjenja 0 - 50 1 Točkovno varjenje » Točkovno

IZKLOP/VKLOP -

varjenje Točkovno varjenje » Čas

0–25 s 0,1 s

točkovnega varjenja Urejanje opisa » Tipkovnica

Odvisno od vrste uporabljenega izdelka.

Neustrezno ali nevidno za Začetek TIG v živo.

6.1.2 TIG z impulznim tokom

V spodnji tabeli so prikazane nastavitve in zgradba menijev za varjenje TIG z impulznim tokom.

Nastavitve Območje nastavitev V korakih po

Postopek začetka HF ali LiftArc™ - Režim proženja pištole 2-koračni ali 4-koračni način - Spodnje nastavitve so na voljo, če izberete PROCESS (Proces) » TIG in pritisnete SET

(Nastavi). Tok impulza

Tok ozadja 4–500 A 1 A

4–500 A 1 A

Čas pulza 0,001–5s 0,001 s Čas ozadja 0,001–5s 0,001 s Čas dvigovanja (slope up) 0–25 s 0,1 s Čas spuščanja (slope down) 0–25 s 0,1 s Predtok plina 0–25 s 0,1 s Tok plina po varjenju 0–25s 0,1 s HF-impulz za samodejni zagon IZKL (OFF) ali VKL (ON) - HF-impulz za zagon 4–500 A 1 A Meje nastavitev 0 - 50 1 Meje merjenja 0 - 50 1 Točkovno varjenje » Točkovno

0–25s 0,1 s

varjenje Točkovno varjenje » Čas

IZKLOP/VKLOP -

točkovnega varjenja Urejanje opisa » Tipkovnica

Največji tok glede na vrsto uporabljenega izdelka.

6.2 Razlage pomenov in učinkov nastavitev

0460 896 601

ZagonHF

Funkcija ZagonHF vzpostavi oblok tako, da sproži iskro z elektrode na obdelovanec takrat, ko se elektroda približa obdelovancu.

- 41 -

Page 42

6 VARJENJE TIG

LiftArc™

Funkcija LiftArc™ vzpostavi oblok, ko se elektroda dotakne obdelovanca in se potem dvigne stran.

Vzpostavljanje obloka pri funkciji LiftArc™:

1. Z elektrodo se dotaknite obdelovanca.

2. Ko pritisnete sprožilno stikalo, začne teči nizek tok.

3. Dvignite elektrodo od obdelovanca: Vzpostavi se oblok in tok samodejno naraste na nastavljeno vrednost.

LiftArc™ aktivirate v glavnem meniju (MAIN) » START METHOD (Postopek začetka).

Začetek TIG v živo

Pri »začetkuTIG v živo« oblok vzpostavite tako, da se z volframovo elektrodo dotaknete varjenca in jo potem dvignete od njega.

- Začetek TIG v živo aktivirate v meniju PROCESS (Proces) .

0460 896 601

- 42 -

Page 43

6 VARJENJE TIG

2-koračni način

A = predtok plina B = dvig naklona C = spuščanje naklona D = naknadni tok plina

Funkcije, ki delujejo pri uporabi dvohodnega upravljanja varilnega gorilnika.

Pri 2-hodnem načinu delovanja s pritiskom na sprožilec pištole TIG (1) odprete predhodni tok plina (če ga uporabljate) in vzpostavite oblok. Tok se dvigne na nastavljeno vrednost (kot določa funkcija dvigovanja, če se uporablja). Ko sprožilec (2) sprostite, zmanjšate tok (ali pa začnete spuščanje, če funkcija »slope« deluje) in izklopite oblok. Sledi pretok plina po varjenju, če se uporablja.

2-hodni način aktivirate v glavnem meniju (MAIN) » TRIGGER MODE (Način sprožilca) ali na zaslonu merjenja.

4-koračni način

A = predtok plina B = dvig naklona C = spuščanje naklona D = tok plina po varjenju

Funkcije, ki delujejo pri uporabi štirihodnega upravljanja varilnega gorilnika.

Pri 4-hodnem načinu delovanja s pritiskom sprožilca (1) odprete predtok plina (če se uporablja). Po koncu časa predtoka plina naraste električni tok do pilotskega nivoja (nekaj amperov) in vzpostavi se oblok. S sprostitvijo prožilca (2) povečate tok na nastavljeno vrednost (z dvigovanjem, če se uporablja funkcija »slope«). Ob koncu varjenja ponovno pritisnete sprožilec (3), kar zmanjša tok nazaj na pilotski nivo (s spuščanjem, če se uporablja funkcija »slope«). S ponovno sprostitvijo sprožilca (4) izključite oblok in odprete tok plina po varjenju.

4-hodni način aktivirate v glavnem meniju (MAIN) » TRIGGER MODE (Način sprožilca) ali na zaslonu MEASURE (Meritve) .

Tok

Večji tok pomeni širšo kopel zvarne taline in boljšo penetracijo v obdelovanec. Tok je mogoče nastaviti v menijih merjenja, nastavljanja varilnih parametrov ali hitrega

režima. Pomemben je le pri varjenju TIG s konstantnim tokom.

Tok impulza

Večja od obeh vrednosti toka pri impulznem varjenju. Pri pulznem delovanju tok pulzira tudi med dvigovanjem in spuščanjem.

Tok impulza nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) . Pomemben je le pri varjenju TIG s pulziranjem.

0460 896 601

- 43 -

Page 44

6 VARJENJE TIG

Tok ozadja

Manjša od obeh vrednosti toka pri varjenju s pulznim tokom. Tok ozadja nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) . Pomemben je le pri varjenju TIG s pulziranjem.

Čas pulza

Čas, v katerem je pulzni tok vklopljen, v okviru periode pulza. Čas pulza nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) . Pomemben je le pri varjenju TIG s pulziranjem.

Čas ozadja

Čas toka ozadja, ki skupaj s časom pulza sestavlja celotno periodo pulza. Čas ozadja nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) . Pomemben je le pri varjenju TIG s pulziranjem.

 Tok

Čas

Varjenje TIG s pulziranjem

A = tok ozadja B = čas ozadja C = čas pulza D = tok pulza

Naraščanje

Funkcija naraščanja pomeni, da po vzpostavitvi oblokaTIG tok postopoma naraste na nastavljeno vrednost. To omogoča »nežnejše« gretje elektrode in omogoči varilcu, da pravilno postavi elektrodo, preden varilni tok doseže polno vrednost.

Dvigovanje nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) .

Spuščanje

VarjenjeTIG uporablja spuščanje, pri katerem tok »počasi« nadzorovano pada, tako da pri zaključku varjenja ne nastanejo kraterji in/ali razpoke.

Spuščanje nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) .

Predtok plina

S tem nastavljate čas, v katerem teče zaščitni plin, preden se vzpostavi oblok.

0460 896 601

- 44 -

Page 45

6 VARJENJE TIG

Predtok plina nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) .

Naknadni pretok plina

S tem nastavljate čas, v katerem teče zaščitni plin še po izklopu obloka.

Tok plina po varjenju nastavljate v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) .

Visokofrekvenčni impulz za samodejni zagon

Ta funkcija se uporablja za hitro vzpostavitev stabilnega obloka.

Točkovno varjenje

Točkovno varjenje so kratka ponavljajoča se varjenja z nastavljenim časom varjenja.

Točkovno varjenje uporabljate za točkovno varjenje tenkih plošč.

Točkovno varjenje aktivirate in čas točkovnega varjenja nastavite v meniju WELD DATA SETTING (Nastavitev varilnih parametrov) » SPOT WELDING (Točkovno varjenje) .

Prepihovanje s plinom

Prepihovanje s plinom aktivirate na zaslonu MEASURE (Meritve) .

0460 896 601

- 45 -

Page 46

7 ŽLEBLJENJE PO POSTOPKU OBLOK-ZRAK

glavnem meniju (MAIN) » PROCESS (Proces) » GOUGING

Pri žlebljenju po postopku oblok-zrak uporabljate posebno elektrodo z grafitno palico in bakrenim plaščem.

Med grafitno palico in obdelovancem se vzpostavi oblok, ki tali material. Curek zraka odpihuje staljeni material.

Za žlebljenje po postopku oblok-zrak lahko uporabljate elektrode naslednjih premerov: 4,0, 5,0, 6,0, 8,0 in 10 mm.

Odsvetujemo žlebljenje po postopku oblok-zrak z varilnimi transformatorji zmogljivosti pod 400 A.

GOUGING

PROCESS (Proces) ELECTRODE DIAMETER (Premer elektrode) CONFIGURATION► (Konfiguracija) TOOLS► (Orodja)

SET (Nastavi) MEASURE

(Meritve)

MEMORY

(Pomnilnik)

FAST MODE

(Hitri režim)

GOUGING

7.1 Nastavitve v meniju za nastavljanje varilnih parametrov

V spodnji tabeli so prikazane nastavitve in zgradba menijev, kadar izberete GOUGING in pritisnete SET (Nastavi).

Nastavitve Območje nastavitev V korakih po

Napetost 8–60 V 1 V Urejanje opisa » Tipkovnica

7.2 Razlaga funkcij

Napetost

Višja napetost zagotovi širšo kopel zvarne taline in boljšo penetracijo v obdelovanec.

5 mm

Napetost nastavljate na zaslonu merjenja, v meniju nastavljanja varilnih parametrov ali v meniju hitrega režima.

0460 896 601

- 46 -

Page 47

8 UPRAVLJANJE POMNILNIKA

8.1 Postopek dela z nadzorno ploščo

Nadzorno ploščo sestavljata dva dela: delovni pomnilnik in pomnilnik varilnih parametrov.

Shranjevanje Pomnilnik varilnih parametrov

Delovni pomnilnik Priklic

V delovnem pomnilniku ustvarite popoln nabor nastavitev varilnih parametrov, ki ga lahko nato shranite v pomnilnik varilnih parametrov.

Med varjenjem proces upravlja nabor vrednosti v delovnem pomnilniku. Zaradi tega je mogoče nabor varilnih parametrov priklicati iz pomnilnika varilnih parametrov v delovni pomnilnik.

Delovni pomnilnik vedno vsebuje najnovejše nastavitve varilnih parametrov. Prikličete jih lahko tudi iz pomnilnika varilnih parametrov ali njihove nastavitve spremenite posamično. To pomeni, da delovni pomnilnik nikoli ni prazen in nikoli ne vsebuje »ničel«.

glavnem meniju (MAIN) » MEMORY (Pomnilnik) » WELD DATA MEMORY (Pomnilnik varilnih parametrov)

MIG/MAG

PROCESS (Proces) METHOD (Postopek) QSET SYNERGY GROUP (Sinergijska skupina) WIRE TYPE (Vrsta žice) SHIELDING GAS (Zaščitni plin) WIRE DIAMETER (Premer žice) CONFIGURATION► (Konfiguracija) TOOLS► (Orodja)

SET (Nastavi) MEASURE

(Meritve)

Nadzorna plošča ima prostora za shranitev do 255 naborov varilnih parametrov. Vsak nabor je oštevilčen (z oznako 1 do 255).

MEMORY

(Pomnilnik)

SHORT/SPRAY (Kratki stik/pršenje)

FAST MODE

(Hitri režim)

MIG/MAG

Izključen

STANDARD

Fe ER70S

Ar+8%CO2

1,2 mm

V pomnilniku varilnih parametrov lahko tudi brišete in kopirate nabore parametrov in jih prikličete v delovni pomnilnik.

V nadaljevanju so prikazani primeri shranjevanja, priklica, kopiranja in brisanja.

8.2 Shranjevanje

Če je pomnilnik varilnih parametrov prazen, je na zaslonu naslednja slika. Shranili bomo nabor varilnih parametrov. Dodeljen mu bo položaj 5 v pomnilniku. Pritisnite

STORE (Shrani). Prikaže se mesto 1. Z vrtenjem enega od gumbov za nastavljanje se pomaknite na mesto 5. PritisniteSTORE (Shrani).

0460 896 601

- 47 -

Page 48

8 UPRAVLJANJE POMNILNIKA

WELD DATA MEMORY (Pomnilnik varilnih parametrov)

  

STORE (Shrani) QUIT

Z enim od gumbov izberite peto vrstico. PritisniteSTORE (Shrani).

WELD DATA MEMORY (Pomnilnik varilnih parametrov)

5 -

 

STORE (Shrani) QUIT

Na zaslonu se prikaže naslednja slika.

WELD DATA MEMORY (Pomnilnik varilnih parametrov)

5 - (TIG)

 

Začetek varjenja TIG HF

100 A

STORE (Shrani) RECALL (Prikliči) DELETE (Izbriši) 1 2 QUIT

Deli nabora podatkov na 5. mestu so zdaj prikazani na dnu zaslona.

8.3 Priklic

Priklicali bomo shranjen nabor parametrov. Z enim od gumbov izberite vrstico. PritisniteRECALL (Prikliči).

WELD DATA MEMORY (Pomnilnik varilnih parametrov)

5 - (TIG)

 

Začetek varjenja TIG HF

100 A

STORE (Shrani) RECALL (Prikliči) DELETE (Izbriši) 1 2 QUIT

Pritisnite DA za potrditev, da želite priklicati nabor parametrov št. 5.

0460 896 601

- 48 -

Page 49

8 UPRAVLJANJE POMNILNIKA

WELD DATA MEMORY (Pomnilnik varilnih parametrov)

5 - (TIG)

 

Začetek varjenja TIG HF

100 A

NE DA

WELD DATA MEMORY (Pomnilnik varilnih parametrov) » 5 - (TIG)

RECALL

DATA SET 5

FROM MEMORY? (Želite priklicati nabor

parametrov 5 iz pomnilnika?)

Ikona v zgornjem desnem kotu zaslona merjenja kaže, s katerega mesta v pomnilniku je bil priklican nabor parametrov.

8.4 Brisanje

V meniju pomnilnika je mogoče tudi izbrisati enega ali več naborov parametrov. Izbrisali bomo nabor parametrov, ki smo ga shranili v zgoraj opisanem primeru. Izberite nabor parametrov. Pritisnite DELETE (Izbriši).

WELD DATA MEMORY (Pomnilnik varilnih parametrov)

5 - (TIG)

 

Začetek varjenja TIG HF

100 A

STORE (Shrani) RECALL (Prikliči) DELETE (Izbriši) 1 2 QUIT

Pritisnite DA za potrditev izbrisa.

0460 896 601

- 49 -

Page 50

8 UPRAVLJANJE POMNILNIKA

WELD DATA MEMORY (Pomnilnik varilnih parametrov)

5 - (TIG)

 

Začetek varjenja TIG HF

100 A

NE DA

5 - (TIG) » DELETE (Izbriši)

DELETE WELD DATA

NR. 5? (Želite izbrisati varilne parametre št.

5?)

Z gumbom NE se vrnete v meni pomnilnika.

8.5 Kopiranje

Postopek kopiranja nabora varilnih parametrov na drugo mesto v pomnilniku je naslednji: Izberite mesto v pomnilniku, ki ga želite kopirati, in pritisnite »1 2« (2. FUNK.).

WELD DATA MEMORY (Pomnilnik varilnih parametrov)

5 - (TIG)

 

Začetek varjenja TIG HF

100 A

STORE (Shrani) RECALL DELETE 1 2 QUIT

Pritisnite COPY (Kopiranje).

WELD DATA MEMORY (Pomnilnik varilnih parametrov)

5 - (TIG)

 

Začetek varjenja TIG HF

100 A

COPY

EDIT (Urejanje) 1 2 QUIT

(Kopiranje)

Kopirali bomo vsebino mesta 5 na mesto 50. Z enim od gumbov se pomaknite na izbrano mesto v pomnilniku – v našem primeru na

mesto 50. Pritisnite DA.

0460 896 601

- 50 -

Page 51

8 UPRAVLJANJE POMNILNIKA

WELD DATA MEMORY (Pomnilnik varilnih parametrov)

50 -

 

COPY (Kopiranje)

DATA SET 5 TO POSITION: (Nabor parametrov 5 na mesto:) 50

NE DA

Nabor parametrov, shranjen na mestu 5, se je kopiral na mesto 50. V meni pomnilnika se vrnete z gumbom QUIT.

8.6 Urejanje

Postopek urejanja nabora varilnih parametrov je naslednji: Izberite mesto v pomnilniku, ki ga želite urejati, in pritisnite »1 2« (2. FUNK.). Nato pritisnite

EDIT (Urejanje).

WELD DATA MEMORY (Pomnilnik varilnih parametrov)

5 - (TIG)

 

Začetek varjenja TIG HF

100 A

COPY

EDIT (Urejanje) 1 2 QUIT

(Kopiranje)

Prikaže se del glavnega menija s simbolom , kar pomeni, da je aktiviran način urejanja. Izberite nastavitev, ki jo želite urediti, in pritisnite tipkoENTER. Izberite postavko s seznama

in znova pritisnite tipkoENTER .

TIG

START METHOD (Postopek začetka) GUN TRIGGER MODE (Način sprožilca pištole)

4-STROKE (4-hodni)

Zagon HF

 

Začetek varjenja TIG HF

100 A

SET (Nastavi) QUIT

Pritisnite SET (Nastavi) za premik v meniWeld data setting (Nastavitev varilnih parametrov). Izberite vrednosti, ki jih želite urediti, in jih nastavite z gumboma plus/minus. Končajte z gumbom QUIT.

0460 896 601

- 51 -

Page 52

8 UPRAVLJANJE POMNILNIKA

WELD DATA SETTING (Nastavitev varilnih parametrov)

CURRENT (Tok) SLOPE UP TIME (Čas dvigovanja) SLOPE DOWN TIME (Čas spuščanja) PREDTOK PLINA, GAS POSTFLOW (Tok plina po varjenju) SETTING LIMITS (Meje nastavitev) MEASURE LIMITS (Meje merjenja) EDIT DESCRIPTION (Urejanje opisa)

GAS PURGE

(Prepihovanje s

4-STROKE

(4-hodni)

REM QUIT

plinom)

Tako ste uredili in shranili nastavitve nabora varilnih parametrov, shranjen na mestu 5 v pomnilniku.

8.7 Ime

Postopek, s katerim dodelite shranjenemu naboru parametrov ime, je naslednji: Izberite mesto v pomnilniku, ki ga želite poimenovati, in pritisnite »1 2« (2. FUNK.). Nato

pritisnite EDIT (Urejanje).

100 A

0,0 s 2,0 s 0,5 s 5,0 s

....

WELD DATA MEMORY (Pomnilnik varilnih parametrov)

5 - (TIG)

 

Začetek varjenja TIG HF

100 A

COPY

EDIT (Urejanje) 1 2 QUIT

(Kopiranje)

Izberite SET (Nastavi) » EDIT DESCRIPTION (Urejanje opisa). Pritisnite ENTER.

WELD DATA SETTING (Nastavitev varilnih parametrov)

CURRENT (Tok) SLOPE UP TIME (Čas dvigovanja) SLOPE DOWN TIME (Čas spuščanja) PREDTOK PLINA, GAS POSTFLOW (Tok plina po varjenju) SETTING LIMITS (Meje nastavitev)

100 A

0,0 s 2,0 s 0,5 s 5,0 s

MEASURE LIMITS (Meje merjenja) EDIT DESCRIPTION (Urejanje opisa)

GAS PURGE

(Prepihovanje s

4-STROKE

(4-hodni)

plinom)

0460 896 601

- 52 -

....

REM QUIT

Page 53

8 UPRAVLJANJE POMNILNIKA

Zdaj lahko uporabite tipkovnico na naslednji način:

• Z levim gumbom in smernimi puščicami pomaknite kazalec na želeni znak na

tipkovnici. Pritisnite ENTER. Na ta način lahko vnesete celotni niz znakov, dolžine do 40 znakov.

• Pritisnite DONE (Končano) za shranitev. Različica, ki ste ji dodelili ime, je zdaj

prikazana na seznamu.

TIPKOVNICA

A B C D E F G H

I J K L M N O P

Q R S T U V W X Y Z

0 1 2 3 4 5 6 7 8 9

PRESLEDNICA CAPS

0 (MAKS. 40)

DELETE (Izbriši) SYMBOL

DONE (Končano)

(Simbol)

Opis programov varilnih parametrov

Vsak program varilnih parametrov je lahko opremljen s kratkim opisom. V meniju SET (Nastavi) » EDIT DESCRIPTION (Urejanje opisa) lahko z vdelano tipkovnico pravkar

priklicanemu programu varilnih parametrov dodelite opis z največjo dolžino 40 znakov. Lahko pa tudi izbrišete ali spremenite obstoječi opis.

Če ima program varilnih parametrov dodeljen opis, je na zaslonih MEMORY (Pomnilnik),MEASURE (Meritve) in REMOTE (Daljinsko) namesto varilnih parametrov prikazan ta opis.

0460 896 601

- 53 -

Page 54

9 KONFIGURACIJA

Glavni meni (MAIN) » CONFIGURATION (KONFIGURACIJA)

Na spodnjem seznamu je prikazana zgradba menija:

• Jezik , glejte podpoglavje »Prvi korak – izbira jezika« v poglavju "UVOD".

• Zaklepanje s kodo (Code lock)

• Daljinsko upravljanje

• Privzete nastavitve MIG/MAG

• Privzete vrednosti MMA

• Programske tipke v hitrem režimu

• Dvojni viri zagona

• Omogočenje nadzorne plošče med daljinskim upravljanjem

• Nadzor WF

• Samodejno shranjevanje

• Omejitve mer za konec varjenja

• Zahtevana prijava za varjenje

• Trigger welddata switch (Preklapljanje varilnih parametrov s sprožilcem)

• Več podajalnikov žice

• Funkcije kakovosti

• Vzdrževanje

• Merska enota dolžine

• Frekvenca merjenja vrednosti

• Koda za registracijo

• Časovnik osvetlitve zaslona

9.1 Zaklepanje s kodo (Code lock)

Glavni meni (MAIN) » CONFIGURATION (Konfiguracija) » CODE LOCK (Zaklepanje s kodo)

Pri aktiviranem zaklepanju s kodo morate za preklop z zaslona merjenja, iz režima daljinskega upravljanja ali iz menija hitrega režima v kak drug meni uporabiti geslo.

CODE LOCK (Zaklepanje s kodo)

LOCK STATUS (Stanje zaklepanja) SET / CHANGE LOCK CODE (Nastavi/spremeni kodo

za zaklepanje)

 

Zaklepanje s kodo aktivirate v meniju CONFIGURATION (Konfiguracija) .

9.1.1 Stanje zaklepanja s kodo

S stanjem LOCK STATUS (Stanje zaklepanja)s kodo lahko funkcijo zaklepanja aktivirate/deaktivirate, ne da bi (pri deaktiviranju) nastavljeno kodo izbrisali. Če koda ni nastavljena, se pri aktiviranju prikaže tipkovnica, s katero vpišete novo kodo.

Izključen

QUIT

0460 896 601

- 54 -

Page 55

9 KONFIGURACIJA

TIPKOVNICA

A B C D E F G H

I J K L M N O P

Q R S T U V W X Y Z

0 1 2 3 4 5 6 7 8 9

PRESLEDNICA CAPS

0 (MAKS. 16)

DELETE (Izbriši) SYMBOL

DONE (Končano)

(Simbol)

Izstop iz funkcije stanja zaklepanja s kodo

Pri izklopljenem zaklepanju s kodo lahko zaslon merjenja ali menija hitrega režima zaprete brez omejitev s tipko QUIT ali MENU (MENI) , če želite odpreti glavni meni.

Če je vklopljeno in želite zaslon zapreti, zaprite REM ali pritisnite programsko tipko »1 2« (2. FUNK.). Pojavi se naslednji zaslon z opozorilom uporabniku o zaklepanju s kodo.

PRITISNITE ENTER ZA KODO ... (PRESS ENTER FOR LOCK CODE...)

Če pritisnete tipko QUIT , se vrnete v dosedanji meni; s pritiskom tipke ENTER se premaknete na korak, v katerem morate vnesti geslo.

Zdaj morate vstopiti v meni s tipkovnico, v katerem lahko vnesete geslo. Pritisnite ENTER za vsakim znakom, nato pa celotno kodo potrdite še s tipko DONE (Končano).

Odpre se naslednje besedilno okence:

ENOTA ODKLENJENA (UNIT UNLOCKED)!

Če ste vnesli napačno geslo, se prikaže obvestilo o napaki, nato pa lahko izberete, ali želite geslo vnesti še enkrat ali pa se vrniti v prvotni meni (zaslon merjenja ali meni hitrega režima).

Če ste vnesli pravilno geslo, se sprosti prehod v drug meni, zaklepanje s kodo pa ostane aktivirano. To pomeni, da lahko začasno zapustite zaslon merjenja oziroma meni hitrega režima; ko se boste vrnili v enega od teh menijev, pa bo zaklepanje s kodo spet veljalo.

9.1.2 Vnos/urejanje gesla (Specify/edit lock code)

V meniju vnosa/urejanja gesla (Specify/edit lock code) lahko spremenite obstoječe geslo ali vnesete novega. Geslo ima lahko do 16 znakov (črk in številk).

9.2 Daljinsko upravljanje

Glavni meni (MAIN) » CONFIGURATION (Konfiguracija) » REMOTE CONTROLS (Daljinsko upravljanje)

Na voljo so različne možnosti konfiguracije, odvisno od procesa in daljinskega upravljanja. Če enota za daljinsko upravljanje nima vodila CAN, jo je treba priključiti prek adapterja za

daljinsko upravljanje. Ta funkcija ne podpira varjenja SuperPulse. Enoto za daljinsko upravljanje po priključitvi aktivirajte na zaslonu MEASURE (Meritve) s

programsko tipko REMOTE (Daljinsko).

0460 896 601

- 55 -

Page 56

9 KONFIGURACIJA

9.2.1 Pozabi preglasitev (Forget override)

Kazalec pomaknite v vrstico REMOTE CONTROLS (Daljinsko upravljanje) . Pritisnite ENTER za priklic seznama možnosti.

MIG/MAG REMOTE CONTROLS (Daljinsko upravljanje MIG/MAG)

FORGET OVERRIDE (Pozabi preglasitev) DIGITAL OP (Digitalno OP) ANALOG 1 (Analogno 1)

- MIN (Najm.)

- MAX (Najv.) ANALOG 2 (Analogno 1)

- MIN (Najm.)

- MAX (Najv.)

5-PROG (4-hodni)

WIRE SPEED (Hitrost podajanja

Vključen

žice)

0,8

25,0

NAPETOST

-10

+10

QUIT

Z možnostjo FORGET OVERRIDE (Pozabi preglasitev) nastavljena na Vključen, se pred začetkom vsakega zvara samodejno odpre nabor parametrov, ki ste ga odprli nazadnje. Tako morebitne nastavitve parametrov med zadnjim varjenjem ne bodo upoštevane pri naslednjem zvaru.

9.2.2 Konfiguracija digitalne enote za daljinsko upravljanje

Brez adapterja za daljinsko upravljanje

Ko priključite enoto za daljinsko upravljanje na vodilo CAN, se samodejno izvede konfiguracija DIGITAL OP (Digitalno OP).

Z adapterjem za daljinsko upravljanje

Določite, katero vrsto digitalne enote za daljinsko upravljanje priključujete. Kazalec pomaknite v vrstico DIGITAL OP (Digitalno OP) in s tipko ENTER prikažite seznam,

s katerega izberete ustrezno možnost.

BINARNO KODIRANO • 32-programska enota 10-PROGR (4-hodni) • 10-programska enota *

* ali varilni gorilnik z izbiranjem programov RS3.

9.2.3 Konfiguracija analogne enote za daljinsko upravljanje

Brez adapterja za daljinsko upravljanje

Ko priključite enoto za daljinsko upravljanje z vodilom CAN, se samodejno izvede konfiguriranje ANALOG 1 in ANALOG 2 Konfiguracije ne morete spreminjati.

Z adapterjem za daljinsko upravljanje

Med uporabo adapterja daljinskega upravljalnika: pri uporabi analogne enote za daljinsko upravljanje lahko na nadzorni plošči določite, katere potenciometre (največ 2) želite uporabljati.

Potenciometra se na nadzorni plošči imenujeta ANALOG 1 in ANALOG 2 ter pri varjenju MIG/MAG določata nastavitve varilnih parametrov, npr. parameter podajanja žice (ANALOG

1) in parameter napetosti (ANALOG 2).

0460 896 601

- 56 -

Page 57

9 KONFIGURACIJA

Pomaknite kazalec na vrstico ANALOG 1 in pritisnite ENTER; prikaže se seznam.

NONE (Brez funkcije) WIRE SPEED (Hitrost podajanja žice)

Pomaknite kazalec na vrstico ANALOG 1 in pritisnite ENTER; prikaže se seznam. Na tem mestu lahko določite, ali bo potenciometer ANALOG 1 uporabljen za WIRE SPEED

(Hitrost podajanja žice) ali pa ne bo uporabljen, NONE (Brez funkcije). Izberite vrstico WIRE SPEED (Hitrost podajanja žice) in pritisnite ENTER. Pomaknite kazalec na vrstico ANALOG 2 in pritisnite ENTER; prikaže se seznam.

NONE (Brez funkcije) NAPETOST

Pomaknite kazalec na vrstico ANALOG 2 in pritisnite ENTER; prikaže se seznam. Na tem mestu lahko določite, ali bo potenciometer ANALOG 2 uporabljen za NAPETOST ali

pa ne bo uporabljen, NONE (Brez funkcije). Izberite vrstico NAPETOST in pritisnite ENTER. Vsi konfiguracijski podatki za enoto daljinskega upravljanja veljajo za vse priključene

podajalnike žice. Če uporabljate dvojni podajalnik žice in odstranite nastavitev ANALOG 1 iz konfiguracije, bo sprememba veljala za oba podajalnika žice.

9.2.4 Območje vhodov (Scale on inputs)

Nastavite lahko krmilno območje potenciometrov. To določite z nastavitvijo najmanjše in največje vrednosti z gumboma plus/minus na nadzorni plošči.

Upoštevajte, da lahko meje napetosti nastavite različno za režim sinergije in režim brez sinergije. V režimu sinergije nastavljate napetost kot odstopanje (pozitivno ali negativno) od vrednosti sinergije. V režimu brez sinergije nastavljate absolutno vrednost napetosti. Ko ste v režimu sinergije, velja nastavljena vrednost za sinergijo. Izven režima sinergije pa nastavitev pomeni absolutno vrednost.

Razlikujejo se tudi meje krmiljenja med varjenji »kratkostični/pršilni oblok« in varjenjem s pulziranjem v režimu brez sinergije.

Vrednost po ponastavitvi

Sinergija kratkostičnega/pršilnega obloka in pulziranja

Kratkostični/pršilni oblok brez sinergije najmanj 8 V največ 60 V Pulziranje brez sinergije najmanj 8 V največ 50 V

najmanj –10 V največ 10 V

9.3 Privzete nastavitve MIG/MAG

Glavni meni (MAIN) » CONFIGURATION (Konfiguracija) » MIG/MAG DEFAULTS (Privzete nastavitve MIG/MAG)

V tem meniju lahko nastavite:

• Režim proženja pištole 2- ali 4-hodni način (2-stroke/4-stroke)

• Konfiguracija 4-hodnega načina

• Konfiguracija programskih tipk

• Izmerjena vrednost napetosti pri impulznem toku

• Podajalnik AVC

0460 896 601

- 57 -

Page 58

9 KONFIGURACIJA

• »Release pulse«

• Regulator napetosti, izravnana statične elektrike

• Zakasnitev aktivacije polnjenja kraterja

• Čas zakasnitve izklopa obloka ob začetku varjenja

• Prikaz ocenjene moči v amperih

9.3.1 Način sprožilca pištole (2-koračni/4-koračni)

2-koračni način

A = predtok plina B = vroči zagon C = varjenje D = polnjenje kraterja E = naknadni tok plina

Funkcije, ki delujejo pri uporabi 2-koračnega upravljanja varilnega gorilnika.

Predtok plina (če se uporablja) se odpre ob pritisku na sprožilec varilne pištole (1). Nato se začne varjenje. Ko sprožilec sprostite (2), se začne polnjenje kraterja (če je izbrano), varilni tok pa se izklopi. Odpre se pretok plina po varjenju (če je izbran).

NASVET: Če med polnjenjem kraterja spet pritisnete na sprožilec, se bo polnjenje kraterja nadaljevalo, dokler boste pritiskali sprožilec (črtkana črta). Polnjenje kraterja lahko prekinete s hitrim pritiskom in sprostitvijo sprožilca med polnjenjem kraterja.

2-koračni način je mogoče vklopiti na zaslonu merjenja, v meniju konfiguracije ali s programsko tipko na zaslonu merjenja.

4-koračni način

Pri 4-hodnem načinu razlikujemo tri točke zagona in dve točki ustavitve. To je začetni in končni položaj 1. Pri ponastavitvi je izbran položaj 1. Glejte poglavje »Konfiguracija 4-koračnega načina«.

A = predtok plina B = vroči zagon C = varjenje D = polnjenje kraterja E = naknadni tok plina

Funkcije, ki delujejo pri uporabi 4-koračnega upravljanja varilnega gorilnika.

Predtok plina se odpre ob pritisku na sprožilec varilne pištole (1). Sprostitev sprožilca začne postopek varjenja. Ob ponovnem pritisku sprožilca (3) se začne polnjenje kraterja (če je izbrano), vrednosti varilnih parametrov pa so zmanjšane. Ko sprožilec spet sprostite (4), varjenje popolnoma preneha in odpre se pretok plina po koncu varjenja (če je izbran).

NASVET: Polnjenje kraterja se ustavi, ko spustite sprožilec. Če pa držite sprožilec pritisnjen, se polnjenje kraterja nadaljuje (črtkana črta).

0460 896 601

- 58 -

Page 59

9 KONFIGURACIJA

4-koračni način je mogoče vklopiti na zaslonu merjenja, v meniju konfiguracije ali s programsko tipko na zaslonu merjenja. Načina (4-hodnega) delovanja sprožilca varilne pištole ni mogoče izbrati, če je točkovno varjenje Vključen.

9.3.2 Konfiguracija 4-hodnega načina

V konfiguraciji 4-hodnega načina lahko nastavljate različne funkcije zagona in ustavitve.

Nastavitev začetka pri 4-hodnem načinu

• Upravljanje predtoka plina s sprožilcem; glejte poglavje »4-koračni način«.

• Časovno krmiljen predtok plina.

A = pretok plina B = podajanje žice C = predtok plina D = varjenje

Pritisnite sprožilec (1); odpre se predtok plina; po nastavljenem času predtoka se začne varjenje. Sprostite sprožilec (2).

• Upravljanje funkcije »hot start« s sprožilcem

A = pretok plina B = podajanje žice C = predtok plina D = vroči zagon E = varjenje

Pritisnite sprožilec (1); odpre se predtok plina; funkcija »hot start« deluje, dokler ne sprostite sprožilca (2).

Nastavitev konca pri 4-hodnem načinu

• Časovno upravljanje polnjenja kraterja z možnostjo podaljšanja; glejte poglavje »4-koračni način«.

• Upravljanje časa polnjenja kraterja s sprožilcem

A = pretok plina B = podajanje žice C = varjenje D = polnjenje kraterja

Pritisnite sprožilec (3); začne se polnjenje kraterja in traja nastavljeni čas. Če v tem času sprostite sprožilec (4), se polnjenje kraterja skrajša in varjenje se prekine.

0460 896 601

- 59 -

Page 60

9 KONFIGURACIJA

9.3.3 Konfiguracija programskih tipk

Pri varjenju MIG/MAG lahko uporabnik pomene teh programskih tipk nastavi tako, da jih izbere s seznama možnosti. Funkcije je mogoče dodeliti sedmim programskim tipkam.

Izbirate lahko med naslednjimi možnostmi:

• niso potrebni

• Prepihovanje s plinom

• Koračno pomikanje žice

• Način sprožilca (2/4)

• VKL/IZKL polnjenja kraterja (Crater fill ON/OFF)

• VKL/IZKL funkcije »creep start« (Creep start ON/OFF)

• VKL/IZKL funkcije »hot start« (Hot start ON/OFF)

• Preklop podatkov s sprožilcem

• Prepihovanje z zrakom

• Blokada procesa

• Vzvratno navijanje žice

• Počisti napako

Na zaslonu sta dva stolpca: eden za številko Funkcija , drugi pa za številko programske tipke .

SOFT KEYS SETUP (Nastavitev programskih tipk)

Funkcija Programska tipka NONE (Brez funkcije)

GAS PURGE (Prepihovanje s plinom) WIRE INCHING (Koračno pomikanje žice) TRIGGER MODE (2/4) (Način sprožilca (2/4)) CRATER FILL ON/OFF (VKL/IZKL polnjenja kraterja) CREEP START ON/OFF (VKL/IZKL počasni zagon) HOT START ON/OFF (VKL/IZKL vroči zagon) TRIGGER SWITCH (Sprožilno stikalo)

GAS PURGE

(Prepihovanje s

plinom)

WIRE INCH

(Koračno

pomikanje žice)

4-STROKE

(4-hodni)

1 2 QUIT

Nadzorna plošča ima pet programskih tipk. S pritiskom tipke »1 2« (2. FUNK.) postane na voljo dodatnih 5 programskih gumbov.

Pri dodeljevanju funkcij tem tipkam velja oštevilčenje tipk od leve proti desni na naslednji način:

 1 2 3 4 5 6 7

0460 896 601

- 60 -

Page 61

9 KONFIGURACIJA

Postopek dodelitve nove funkcije programski tipki je naslednji:

• Kazalec pomaknite v vrstico brez funkcije NONE (Brez funkcije) in pritisnite

programsko tipko, dodeljeno funkciji, ki jo želite dodeliti novi programski tipki.

• Ponovite ta postopek s programsko tipko s številko, ki jo želite uporabiti.

• Postavite kazalec na vrstico, katere funkcijo želite dodeliti novi programski tipki, in pritisnite programsko tipko, ki naj ji bo funkcija dodeljena.

Funkcije lahko dodelite tudi drugim programskim tipkam – povežite funkcije v levem stolpcu s številkami tipk v desnem stolpcu.

9.3.4 Meritev napetosti pri pulznem delovanju

Možne so naslednje meritve napetosti pri pulznem delovanju:

• Vrednost konice napetosti pulza, PULSE Napetost se meri le v delu periode s pulzom in se pred prikazom na zaslonu filtrira.

• Povprečna vrednost napetosti, AVERAGE

Napetost se meri neprekinjeno in se pred prikazom filtrira. Merjene vrednosti, prikazane na zaslonu, se uporabljajo kot vhodni podatki za notranje in

zunanje funkcije kakovosti.

9.3.5 Podajalnik AVC

Po priklopu podajalne enote za žico AVC (ARC VOLTAGE CONTROL) vstopite v meni

CONFIGURATION (KONFIGURACIJA) v možnosti MIG/MAG DEFAULTS (Privzete nastavitve MIG/MAG). Pritisnite ENTER v vrstici podajalne enote AVC in izberite možnost Vključen. Sistem nato samodejno prilagodi konfiguracijo, tako da je primerna za podajalno

enoto AVC. Če uporabljate podajalnik napetosti obloka, le-tega neposredno krmili varilna napetost. Ne

obstaja nobena druga komunikacija s podajalnikom žice. Za boljšo zmogljivost se uporablja posebni regulator.

9.3.6 »Release pulse«

Če se žica zatakne v obdelovancu, sistem to zazna. S tokovnim pulzom žico sprosti s površine.

Za omogočenje te funkcije izberite možnost RELEASE PULSE (Sprostitev pulza) v seznamu

MIG/MAG DEFAULTS (Privzete nastavitve MIG/MAG), nato pritisnite ENTER in izberite Vključen.

9.3.7 Regulator napetosti, izravnana statične elektrike

VOLTAGE REGULATOR FLAT STATIC (Izravnava statične elektrike z regulatorjem napetosti) bo običajno vklopljena (Vključen).

Funkcija se uporablja za posebne uporabnikove rešitve.

9.3.8 Zakasnitev aktivacije polnjenja kraterja

DELAY TIME CRATERFILL ACTIVE (Zakasnitev aktivacije polnjenja kraterja) je čas zakasnitve, ki mora poteči po začetku varjenja, da se vklopi funkcija POLNJENJA KRATERJA, ko je možnost polnjenja kraterja omogočena.

Privzeta vrednost je 1,0s.

0460 896 601

- 61 -

Page 62

9 KONFIGURACIJA

9.3.9 Čas zakasnitve izklopa obloka ob začetku varjenja

Čas zakasnitve določa obdobje, ki se začne ob začetku varjenja in zaključi ob (začetek varjenja + ČAS ZAKASNITVE IZKLOPA OBLOKA OB ZAČETKU VARJENJA).

Če je v določenem časovnem obdobju zaznanih večvklopov in izklopov obloka, izklopi obloka niso posredovani, če je zadnji dogodek pred iztekom določenega obdobja vklop obloka.

Če je v določenem časovnem obdobju zaznanih več vklopov in izklopov obloka in je zadnji dogodek pred koncem določenega obdobja izklop obloka, je po izteku določenega obdobja posredovan izklop obloka.

Posredovan je samo prvi vklop obloka, do katerega pride v določenem obdobju.

Primer: Če je v določenem časovnem obdobju zaznano zaporedje vklop, izklop in ponoven vklop obloka,varilni transformator povezani opremi posreduje le prvi vklop obloka. Izklop

obloka je v varilnem transformatorju najprej zakasnjen, nato pa je tudi izbrisan, če je prejeta informacija o vklopu obloka.

Privzeta vrednost je 0,00s. Funkcija se uporablja za posebne uporabnikove rešitve.

9.3.10 Prikaz ocenjene moči v amperih

Glede na izbrano sinergijsko linijo je ocenjena moč v amperih izračunana na podlagi trenutne hitrosti podajanja žice.

Privzeta nastavitev je Izključen. Ocena moči v amperih je prikazana kot referenčna vrednost za primere, ko varilec ne pozna

nastavitve hitrosti podajanja žice. Odvisno od uporabljene vrste spoja in izstopanja (razdalja od vrha do obdelovalca) obstaja rahla razlika med oceno moči v amperih in dejansko izmerjeno močjo v amperih. Večje odstopanje pomeni, da je treba za optimalne rezultate varjenja izstopanje prilagoditi.

Ocenjena moč v amperih je v meniju MEASURE (MERITVE) prikazana, ko prilagajate hitrost podajanja žice ali napetost.

Ocenjena moč v amperih ni nikoli prikazana pri varjenju s sinergijskima skupinama ROBOT ali SAT, tudi če je prikaz ocenjene moči v amperih Vključen.

0460 896 601

- 62 -

Page 63

9 KONFIGURACIJA

9.4 Privzete nastavitve MMA

Glavni meni (MAIN) » CONFIGURATION (Konfiguracija) » MMA DEFAULTS (Privzete nastavitve MMA)

Kapljičasto varjenje

Kapljičasto varjenje se uporablja pri varjenju z nerjavnimi elektrodami. Ta tehnika vključuje izmenično vzpostavljanje in ugašanje obloka, tako da se doseže boljša regulacija dovoda toplote. Elektrodo je treba samo rahlo dvigniti, da oblok ugasne.

Izberite Vključen ali Izključen.

9.5 Programske tipke v hitrem režimu

Programske tipke WELD DATA 1 (Varilni parametri 1) do WELD DATA 4 (Varilni parametri 4) so prikazane v meniju hitrega režima. Postopek njihovega konfiguriranja je naslednji:

Kazalec pomaknite v vrstico SOFT KEY NUMBER (Številka programske tipke) .

FAST MODE SOFT KEYS (Programske tipke v hitrem režimu)

SOFT KEY NUMBER (Številka programske tipke) ASSOCIATED WELD DATA (Povezani varilni

parametri)

MIG/MAG SHORT/SPRAY SYNERGIC MODE ON (Vklopljen način sinergije pri varjenju

MIG/MAG s postopkom kratki stik/pršenje)

Fe ER70S, C=2, 1,2mm

+ 3,5 V, 7,6 M/MIN

STORE (Shrani) DELETE (Izbriši) QUIT

Tipke so oštevilčene z 1 do 4 od leve proti desni. Z gumboma plus/minus označite številko želene tipke.

Nato se z levim gumbom pomaknite navzdol v naslednjo vrstico ASSOCIATED WELD DATA (Povezani varilni parametri). Tu lahko listate po naborih varilnih parametrov, shranjenih v pomnilniku varilnih parametrov. Z gumboma plus/minus izberite številko mesta želenega nabora parametrov. PritisniteSTORE (Shrani) , če želite shraniti nabor. Če želite shranjeni nabor izbrisati, pritisnite tipko DELETE (Izbriši).

9.6 Dvojni viri zagona

Če je ta možnost aktivirana (ON), lahko varjenje MIG/MAG sprožite z zagonskim vhodom iz podajalnika žice ali z zagonskim vhodom TIG varilnega transformatorja. Varjenje morate prekiniti z zagonskim vhodom iz istega vira, ki je varjenje sprožil.

1 5

9.7 Omogočenje nadzorne plošče med daljinskim upravljanjem

Glavni meni (MAIN) » CONFIGURATION (Konfiguracija) » PANEL REMOTE ENABLE (Omogočenje nadzorne plošče med daljinskim upravljanjem)

Ko je nadzorna plošča v načinu daljinskega upravljanja, ne morete nastavljati vrednosti z gumbi na plošči. Za daljinsko upravljanje, ki preklaplja med pomnilniki varilnih parametrov: če je funkcija PANEL REMOTE ENABLE (Omogočenje nadzorne plošče med daljinskim upravljanjem) aktivirana Vključen, je mogoče tok/podajanje žice ali napetost nastaviti daljinsko ali z nadzorne plošče.

0460 896 601

- 63 -

Page 64

9 KONFIGURACIJA

V primeru uporabe funkcije PANEL REMOTE ENABLE (Omogočenje nadzorne plošče med daljinskim upravljanjem) skupaj z nastavljenimi omejitvami, lahko s tem omejite nastavljanje parametrov na določeno območje. To velja za naslednje nastavitve: podajanje žice in napetost pri varjenju MIG/MAG, tok pri varjenju MMA in TIG, tok pulza pri varjenju TIG s pulziranjem.

9.8 Nadzor WF

Glavni meni (MAIN) » CONFIGURATION (Konfiguracija) » WF SUPERVISION (Nadzor WF) WF SUPERVISION (Nadzor WF) bo običajno vklopljena (Vključen). Funkcija se uporablja za

posebne uporabnikove rešitve. Ta funkcija preverja, ali je stik med enoto WDU in podajalnikom žice izgubljen ter v tem primeru prikaže napako.

OPOMBA!

Če varilni transformator ESAB uporabljate s podajalnikom žice druge blagovne znamke, morate nadzor deaktivirati.

9.9 Samodejno shranjevanje

Glavni meni (MAIN) » CONFIGURATION (Konfiguracija) » AUTO SAVE MODE (Samodejno shranjevanje)

Privzeta nastavitev je Izključen. Nabori varilnih parametrov se shranijo na pomnilniška mesta v pomnilniku varilnih

parametrov. Samodejno shranjevanje VKLOPLJENO (ON): Če prikličete nabor varilnih parametrov,

spremenite nastavitve in nato prikličete drug nabor varilnih parametrov, se prvi nabor posodobi v skladu s spremenjenimi nastavitvami.

Če varilne parametre ročno shranite na mesto v pomnilniku, onemogočite naslednje samodejno shranjevanje.

Mesto v pomnilniku, na katerem je shranjen nabor varilnih parametrov, je prikazano v desnem zgornjem kotu zaslona merjenja.

9.10 Omejitve mer za konec varjenja

Glavni meni (MAIN) » CONFIGURATION (KONFIGURACIJA) » MEASURE LIMITS STOP WELD (Omejitve mer za konec varjenja)

Privzeta nastavitev je Izključen. Funkcija nadzoruje vedenje v primeru nastopa napake pri omejitvi mer. Na voljo je za

varjenje MIG/MAG in varjenje TIG s sprožilnim stikalom gorilnika. Na voljo so tri nastavitve:

• Vključen

• ON,SUPERVISE (VKLOP, NADZOR)

• Izključen

Če je funkcija MEASURE LIMITS STOP WELD (Omejitve mer za konec varjenja) aktivna (Vključen) in se pojavi napaka pri omejitvi mer, je varjenje nemudoma zaustavljeno.

Nastavitev ON,SUPERVISE (VKLOP, NADZOR) je mogoče izbrati, če je uporabljena funkcionalnost USER ACCOUNTS (Uporabniški računi) . Če je izbrana nastavitev ON,SUPERVISE (VKLOP, NADZOR) in se pojavi napaka pri omejitvi mer, je varjenje nemudoma zaustavljeno in skrbnik ali izkušen uporabnik morata vnesti svoje geslo,

0460 896 601

- 64 -

Page 65

9 KONFIGURACIJA

preden bo varjenje mogoče nadaljevati. (Za podatke o uporabniških računih in ravneh uporabniških računov, glejte posebno poglavje "User accounts" (Uporabniški računi) v navodilih za uporabo.)

9.11 Zahtevana prijava za varjenje

Glavni meni (MAIN) » CONFIGURATION (KONFIGURACIJA) » Zahtevana prijava za varjenje

Če je aktivirana možnost Zahtevana prijava za varjenje , morajo biti za varjenje uporabniški računi aktivirani in uporabnik mora biti prijavljen.

9.12 Preklapljanje varilnih parametrov s sprožilcem

Glavni meni (MAIN) » CONFIGURATION (Konfiguracija) » TRIGGER WELD DATA SWITCH (Preklapljanje varilnih parametrov s sprožilcem)

Ta funkcija omogoča preklapljanje med obstoječimi nabori varilnih parametrov z dvakratnim zaporednim pritiskom na sprožilec varilne pištole. Izbirati je mogoče med enojnim klikom ali dvoklikom. Enojni klik je en hiter klik. Dvoklik sta dva hitra klika.

PRVO ZAMENJAVO V ZAPOREDJU IZKLOPA OBLOKA je mogoče nastaviti na NAPREJ ali ZAČETEK

NAPREJ – PREKLOP PODATKOV S SPROŽILCEM preklopi s trenutnega pomnilnika na naslednjega v zaporedju.

ZAČETEK – PREKLOP PODATKOV S SPROŽILCEM pri IZKLOPLJENEM OBLOKU preklopi s trenutnega pomnilnika na naslednjega v zaporedju, če so od zadnjega sproženja preklopa podatkov potekle 4sekunde.

PREKLOP PODATKOV S SPROŽILCEM v 4sekundah od zadnjega sproženega preklopa podatkov s trenutnega pomnilnika preklopi na naslednji pomnilnik v zaporedju.

Preklapljate lahko med največ 5 izbranimi mesti pomnilnika, glejte poglavje »UPRAVLJANJE POMNILNIKA«.

Izključen – Brez preklopa med varilnimi parametri. ARC OFF (Oblok izkl) – Uporabnik med varjenjem ne more preklapljati med položaji

pomnilnika.

Vključen – Uporabnik lahko kadarkoli preklopi med položaji pomnilnika. 3-PROG – Dodajanje 3 pomnilniških mest. Izberite 2-koračni način (glejte poglavje 9.3.1).

3-Prog je razširjena oblika 2-koračnega pristopa s preklopom podatkov s sprožilcem s 3 pomnilniškimi mesti. Preklop podatkov s sprožilcem sproži preklop na pomnilniško mesto 1 ob pritisku sprožilnika varilne pištole. Nato se začne varjenje. Po sprostitvi sprožilnega stikala, Preklop podatkov s sprožilcem sproži preklop na pomnilniško mesto 2 in varjenje poteka dalje. Preklop podatkov s sprožilcem sproži preklop na pomnilniško mesto 3, ob vnovičnem pritisku sprožilnega stikala varilne pištole. Ko sprožilno stikalo sprostite drugič, se začne polnjenje kraterja (če je izbrano), varilni tok pa se izklopi. Odpre se pretok plina po varjenju (če je izbran).

Aktiviranje preklopa med varilnimi parametri

Kazalec pomaknite v vrstico TRIGGER WELD DATA SWITCH (Preklapljanje varilnih parametrov s sprožilcem) in pritisnite ENTER. Izberite Izključen, ARC OFF (Oblok izkl), Vključen ali 3-PROG. Pritisnite tipko ENTER.

0460 896 601

- 65 -

Page 66

9 KONFIGURACIJA

TRIGGER WELDDATA SWITCH (Preklapljanje varilnih parametrov s sprožilcem) TRIGGER WELDDATA SWITCH (Preklapljanje

varilnih parametrov s sprožilcem)

CLICK (Klik)

SINGLE (Enojni)

NEXT (Naslednji)

Izključen

FIRST CHANGE IN SEQUENCE ARC OFF (Prva zamenjava v zaporedju izklopa obloka)

ADD/DELETE WELDDATA (Dodajanje/brisanje varilnih parametrov)

SELECTED WELDDATA (Izbrani varilni parametri)



MIG/MAG SHORT/SPRAY SYNERGIC MODE ON (Vklopljen način sinergije pri varjenju

MIG/MAG s postopkom kratki stik/pršenje)

Fe ER70S, CO2, 1,2 mm

+ 3,5 V, 7,6 M/MIN

QUIT

Izbira varilnih parametrov iz pomnilnika

Kazalec pomaknite v vrstico ADD/DELETE WELD DATA (Dodajanje/brisanje varilnih parametrov) .

TRIGGER WELDDATA SWITCH (Preklapljanje varilnih parametrov s sprožilcem)

CLICK (Klik)

SINGLE (Enojni)

NEXT (Naslednji)

Izključen

FIRST CHANGE IN SEQUENCE ARC OFF (Prva zamenjava v zaporedju izklopa obloka)

ADD/DELETE WELDDATA (Dodajanje/brisanje varilnih parametrov)

SELECTED WELDDATA 5 19 (Izbrani varilni parametri 5 19)

MIG/MAG SHORT/SPRAY SYNERGIC MODE ON (Vklopljen način sinergije pri varjenju

MIG/MAG s postopkom kratki stik/pršenje)

Fe ER70S, CO2, 1,2 mm

+ 3,5 V, 7,6 M/MIN

STORE (Shrani) DELETE (Izbriši) QUIT

Z gumboma plus/minus izberite številke mest v pomnilniku, na katerih so shranjeni trenutni varilni parametri, in pritisnite tipko STORE (Shrani).

V vrstici SELECTED WELD DATA (Izbrani varilni parametri) so prikazani izbrani varilnih parametri v ustreznem zaporedju, od leve proti desni. Nazadnje izbrani nabor varilnih parametrov je prikazan pod to vrstico na zaslonu.

Za odstranitev varilnih parametrov opravite enak postopek kot zgoraj, vendar pritisnite DELETE (IZBRIŠI).

0460 896 601

- 66 -

Page 67

9 KONFIGURACIJA

9.13 Več podajalnikov žice

Glavni meni (MAIN) » CONFIGURATION (KONFIGURACIJA) » MULTIPLE WIRE FEEDERS (Več podajalnikov žic)

Pri priklapljanju več podajalnikov žice (največ 4) morate uporabljati podajalnike žice brez enote varilnih parametrov, to je pri prazni nadzorni plošči.

Vsi podajalniki žice imajo tovarniško nastavljeno identifikacijsko številko 1.

9.13.1 Konfiguracija več podajalnikov žic

Pri priklapljanju več podajalnikov žice morate najprej spremeniti identifikacijske podatke (številko vozlišča, ID) enega od podajalnikov.

Identifikacijsko številko spremenite tako:

• Priklopite prvi podajalnik žice in odprite meni meni MULTIPLE WIRE FEEDERS (Več podajalnikov žic) .

• Aktivirajte podajalnik žice tako, da pritisnete in sprostite sprožilec.

• V prvi vrstici preberite, kakšno ID-številko ima podajalnik žice (prvič mora biti ta številka

1). Izberite novo ID-številko med 2 in 4. Kazalec pomaknite v vrstico SELECT A NEW ID NUMBER (Izberi novo ID-številko) . Z gumboma plus/minus nastavite želeno številko od 1 do 4. Pritisnite tipko ENTER.

MULTIPLE WIRE FEEDERS (Več podajalnikov žic)

CURRENT ID NUMBER (Trenutna ID-številka) SELECT A NEW ID NUMBER (Izberi novo ID-številko)



CONNECTED WIRE FEEDERS ID: (ID priklopljenih podajalnikov žice:)

QUIT

V zgornji vrstici se vrednost ID-številke spremeni na želeno novo vrednost.

• Priključite drugi podajalnik žice.

• Aktivirajte ta podajalnik žice tako, da pritisnete in sprostite sprožilec. Zdaj lahko preberete, da ima podajalnik ID-številko 1.

S tem je konfiguriranje zaključeno in opremo lahko začnete uporabljati. Na ta način lahko konfigurirate in uporabljate štiri podajalnike žice. Pri uporabi več podajalnikov žice ni toliko pomembno, kakšne ID-številke so jim dodeljene, pač pa to, da so ID-številke različne in da je mogoče ločevati med podajalniki.

Pazite, da ne dodelite enake ID-številke dvema podajalnikoma. Če se zmotite, lahko težavo odpravite tako, da enega od podajalnikov odklopite in ponovite celotni zgornji postopek. ID-številke priklopljenih podajalnikov žic lahko preverite tako, da odprete meni MULTIPLE

WIRE FEEDERS (Več podajalnikov žic) in pritisnete sprožilno stikalo.

V vrstici CONNECTED WIRE FEEDERS ID (ID priklopljenih podajalnikov žice) lahko preberete ID-številke vseh priklopljenih podajalnikov.

9.13.2 Koncept pomnilnika varilnih parametrov za daljinske upravljalnike M1 10P

Pomnilniki in daljinski upravljalniki 10P delujejo s podajalniki žice z različnimi ID-številkami po določenem konceptu.

0460 896 601

- 67 -

Page 68

9 KONFIGURACIJA

Uporabite ustrezen razpon pomnilniških mest v pomnilniku varilnih parametrov za vsak določen podajalnik žice glede na spodnji seznam:

• ID podajalnika žice 1: pomnilniško mesto 1–10

• ID podajalnika žice 2: pomnilniško mesto 11-20

• ID podajalnika žice 3: pomnilniško mesto 21-30

• ID podajalnika žice 4: pomnilniško mesto 31-40

9.14 Funkcije kakovosti

Glavni meni (MAIN) » CONFIGURATION (Konfiguracija) » QUALITY FUNCTIONS (Funkcije kakovosti)

Pogoje arhiviranja opravljenih zvarov nastavite v meniju QUALITY FUNCTIONS (Funkcije kakovosti) vkonfiguracijskem meniju (CONFIGURATION).

QUALITY FUNCTIONS (Funkcije kakovosti)

QUALITY DATA LOG TO FILE (Zapisovanje dnevnika

Vključen

kakovosti v datoteko)

   

QUIT

Izberite to vrstico in pritisnite ENTER. Če je izbrana možnost Vključen , se vsak zvar shrani v obliki besedilne datoteke s pripono .aqd; sistem vsak dan ustvari novo datoteko. V datoteki so zapisani naslednji podatki:

• čas začetka zvara,

• trajanje varjenja,

• največji, najmanjši in povprečni tok med varjenjem,

• največja, najmanjša in povprečna napetost med varjenjem,

• največji, najmanjši in povprečni izhod med varjenjem.

Več informacij o funkcijah kakovosti je na voljo v poglavju »Orodja, Funkcije kakovosti«.

9.14.1 Shranjevanje dnevnika funkcij kakovosti

Glavni meni (MAIN) » TOOLS (Orodja) » EXPORT/IMPORT (Izvoz/uvoz)

Datoteke dnevnika funkcij kakovosti, ki jih ustvarjate v nadzorni plošči, so shranjene kot datoteke vrste xml. Kartico USB lahko za uporabo formatirate kot enoto FAT.

Vstavite pomnilnik USB; glejte poglavje »Upravitelj datotek«. Izberite QUALITY FUNCTION LOG (Dnevnik funkcij kakovosti)in pritisnite EXPORT (Izvoz). Datoteka se shrani v mapo z imenom QData. Mapa QData se ustvari samodejno, ko vstavite

kartico USB. Za več informacij o izvozu/uvozu glejte poglavje »Izvoz/uvoz«.

9.15 Vzdrževanje

Glavni meni (MAIN) » CONFIGURATION (Konfiguracija) » VZDRŽEVANJE

V tem meniju nastavite interval vzdrževanja, npr. število začetkov varjenja, ki jih je mogoče izvesti pred izvajanjem vzdrževalnih del (npr. sprememba kontaktne konice). Za nastavitev

0460 896 601

- 68 -

Page 69

9 KONFIGURACIJA

števila začetkov zvarov, po katerem je treba opraviti vzdrževalna opravila, izberite vrstico MAINTENANCE INTERVAL (Interval vzdrževanja) in pritisnite ENTER. Želeno število nastavite z gumboma plus/minus. Ko predpisani interval poteče, se v dnevnik napak vpiše koda napake 54. Interval ponastavite s pritiskom programske tipke RESET (Ponastavi) .

Če je namesto števila začetkov za interval nastavljena TOTAL RUNNING TIME LIMIT (Meja skupnega časa delovanja) , sledi klic pooblaščenega serviserja ESAB.

SERVICE (Servis)

MAINTENANCE INTERVAL (Interval vzdrževanja) WELD COUNT (Število zvarov) TOTAL RUNNING TIME LIMIT (Meja skupnega časa

delovanja) TOTAL RUNNING TIME (Skupni čas delovanja)

 

RESET

(Ponastavi)

0 Welds (0 zvarov) 0 Welds (0 zvarov)

0d00:00:00 0d00:00:00

QUIT

9.16 Merska enota dolžine

Glavni meni (MAIN) » CONFIGURATION (Konfiguracija) » UNIT OF LENGTH (Merska enota dolžine)

V tem meniju izberete mersko enoto za dolžino, Metric (Metrične) ali Inch (Palci):

9.17 Frekvenca merjenja vrednosti

Glavni meni (MAIN) » CONFIGURATION (Konfiguracija) » MEASURE VALUE FREQUENCY (Frekvenca merjenja vrednosti)

V tem meniju z enim od gumbov plus/minus nastavite frekvenco merjenja vrednosti v območju od 1 do 10 Hz. Frekvenca merjenja vrednosti vpliva le na merilne podatke pri izračunu podatkov kakovosti.

9.18 Koda za registracijo

CONFIGURATION (Konfiguracija) » REGISTER KEY (Koda za registracijo)

S funkcijo REGISTER KEY (Koda za registracijo) lahko odklenete nekatere funkcije, ki niso vključene v osnovno različico nadzorne plošče.

Za dostop do teh funkcij se obrnite na ESAB. Sporočite serijsko številko enote in prejeli boste kodo za registracijo, ki jo morate nato vnesti v meniju REGISTER KEY (Koda za registracijo).

0460 896 601

- 69 -

Page 70

9 KONFIGURACIJA

Serial No: (Serijska št.) 00000 - 00000 - 00000



Key: (Koda) AAA



ENTER

KEY (Vnos kode) ACTIVE (Aktivno) QUIT

Pritisnite ENTER KEY (VNESI KODO) in kodo vnesite s tipkovnico, ki se pojavi na zaslonu. Z levim gumbom in smernimi puščicami pomaknite kazalec na želeni znak na tipkovnici. Pritisnite tipko ENTER. Po registraciji niza znakov pritisnite tipko DONE (ZAKLJUČI).

Kodo aktivirajte s tipko ACTVTE (Aktiviraj). Prikaže se sporočilo: KEY ACTIVATED (Koda je

aktivirana). Če registracija ni uspela, se prikaže sporočilo: INCORRECT KEY (Napačna koda). Preverite kodo in poskusite ponovno.

9.19 Časovnik osvetlitve zaslona

Glavni meni (MAIN) » CONFIGURATION (Konfiguracija) » LIGHTING DISPLAY TIMER (Časovnik osvetlitve zaslona)

Privzeta nastavitev je Vključen. Da je življenjska doba opreme za osvetlitev ozadja čim daljša, se osvetlitev po treh minutah

mirovanja izklopi. Če želite spremeniti nastavitev, izberite vrstico in pritisnite ENTER. Funkcijo Lighting display timer (Časovnik osvetlitve zaslona) nastavite na Vključen , da se bo

osvetlitev ozadja izklopila po treh minutah nedejavnosti. Funkcijo nastavite na Izključen , če ne želite, da se osvetlitev ozadja izklopi. Zaslon bo ves

čas vklopljen. Ta funkcija ni na voljo, kadar uporabljate enoto U82v predstavitvenem načinu skupaj z enoto

W82.

0460 896 601

- 70 -

Page 71

10 TOOLS (ORODJA)

Glavni meni (MAIN) » TOOLS (Orodja)

TOOLS (Orodja)

ERROR LOG► (Dnevnik napak) EXPORT/IMPORT► (Izvoz/uvoz) FILE MANAGER► (Upravitelj datotek) SETTING LIMIT EDITOR► (Urejevalnik mej

nastavitev) MEASURE LIMIT EDITOR► (Urejevalnik mej

merjenja) PRODUCTION STATISTICS► (Proizvodna statistika) QUALITY FUNCTIONS► (Funkcije kakovosti) USER DEFINED SYNERGIC DATA► (Uporabnikovi

sinergijski podatki) CALENDAR► (Koledar) USER ACCOUNTS► (Uporabniški računi) UNIT INFORMATION► (Podatki o enoti)

QUIT

10.1 Dnevnik napak

Glavni meni (MAIN) » TOOLS (Orodja) » ERROR LOG (Dnevnik napak)

Kode napak kažejo, da je pri varjenju prišlo do napake. Kode se prikažejo na zaslonu s pomočjo dvižnega menija. V zgornjem desnem kotu zaslona se pojavi klicaj .

OPOMBA!

izgine takoj, ko odprete podmeni dnevnika napak.

Vse napake, do katerih pride pri uporabi opreme, se dokumentirajo kot sporočila o napakah v dnevniku napak. V dnevniku je lahko shranjenih do 99 sporočil o napakah. Ko se dnevnik napak napolni, tj. ko je v njem 99 sporočil o napakah, se ob naslednjem sporočilu o napaki samodejno izbriše najstarejše dosedanje sporočilo.

V meniju dnevnika napak lahko preberete naslednje podatke:

• Številka napake

• Datum nastopa napake, oblika: LLMMDD

• Čas nastopa napake

• Enota, na kateri je prišlo do napake

• Koda napake

• Dodatni podatki, odvisni od kode napake, na primer enota, v kateri je bila koda napake ustvarjena

0460 896 601

- 71 -

Page 72

10 TOOLS (ORODJA)

ERROR LOG (Dnevnik napak) Stvar

Datum Čas Enota Napaka Podatki no kazal o

1 2

121029

171113

13:29:16 13:29:21

9:38:49

8 8

Napaka v baterijskem pomnilniku

DELETE (Izbriši) DELETE ALL

(Izbriši vse)

UPDATE

(Posodobi)

Enote

1 = hladilna enota 4 = enota za daljinsko

upravljanje 2 = varilni transformator 5 = enota AC 3 = enota za podajanje žice 8 = nadzorna plošča

10.1.1 Opisi kod napak

Koda napake Opis

19 17

VIEW TOTAL

(Ogled vseh)

QUIT

1 Neuspešno preverjanje kontrolne vsote v EPROM-u

V programskem pomnilniku je prišlo do napake. Ta napaka ne onemogoči nobene funkcije.

Ukrep: Ponovni zagon. Če se napaka še naprej pojavlja, pokličite serviserja.

2 Neuspešen preizkus pomnilnika RAM v mikroprocesorju

Mikroprocesor ne more brati in zapisovati v določeno mesto v notranjem pomnilniku ter iz njega.

Ta napaka ne onemogoči nobene funkcije.

Ukrep: Ponovni zagon. Če se napaka še naprej pojavlja, pokličite serviserja.

3 Neuspešen preizkus zunanjega pomnilnika RAM

Mikroprocesor ne more brati in zapisovati v določeno mesto v zunanjem pomnilniku ter iz njega.

Ta napaka ne onemogoči nobene funkcije.

Ukrep: Ponovni zagon. Če se napaka še naprej pojavlja, pokličite serviserja.

4 Padec v 5V vodu za dovajanje

Napajalna napetost je prenizka. Trenutni postopek varjenja se ustavi in ga ni mogoče začeti znova. Ukrep: Izklopite glavno napajanje, da ponastavite enoto. Če se napaka še

naprej pojavlja, pokličite serviserja.

0460 896 601

- 72 -

Page 73

10 TOOLS (ORODJA)

Koda napake Opis 5 Enosmerna napetost je zunaj območja

Napetost je previsoka ali prenizka. Previsoka napetost se lahko pojavlja zaradi zelo močnih prehodnih pojavov na omrežnem napajalniku ali zaradi šibkega dovoda energije (visoka induktivnost dovoda ali izguba faze).

Močnostna enota se ustavi in je ni mogoče znova zagnati. Ukrep: Izklopite glavno napajanje, da ponastavite enoto. Če se napaka še

naprej pojavlja, pokličite serviserja.

6 Visoka temperatura

Sprožila se je zaščita pred pregrevanjem. Postopek varjenja se ustavi in ga ni mogoče zagnati znova, dokler se zaščita

ne ponastavi. Ukrep: Preverite, ali dovodne in odvodne odprtine za hladilni zrak niso

prekrite ali zamašene z umazanijo. Preverite uporabljeno razmerje vklopa in se prepričajte, da oprema ni preobremenjena.

7 Visok primarni tok

Močnostna enota odjema prevelik tok iz enosmerne napajalne enote. Močnostna enota se ustavi in je ni mogoče znova zagnati.

Ukrep: Izklopite glavno napajanje, da ponastavite enoto. Če se napaka še naprej pojavlja, pokličite serviserja.

8 Enosmerna napetost 1 je zunaj varnega območja

Baterijo na matični plošči krmilne enote W82je treba zamenjati. Če ta ni zamenjana, bo celotna vsebina pomnilnika z varnostnim napajanjem spomin

ob izklopu izgubljena.

Ukrep: Obrnite se na pooblaščenega serviserja ESAB.

9 Napajanje 2

Napaka pri napajanju z zunanjega vira.

Ukrep: Preverite navodila za povezane enote.

10 Napajanje 3

Napaka pri napajanju z zunanjega vira.

Ukrep: Preverite navodila za povezane enote.

11 napaka servoenote

Napaka pri napajanju z zunanjega vira.

Ukrep: Preverite navodila za povezane enote.

12 Opozorilo v vmesniku vodila

Obremenitev sistemskega vodila CAN je začasno prevelika.

0460 896 601

Močnostna enota ali podajalna enota za žico je lahko izgubila stik z nadzorno ploščo.

Ukrep: Preverite opremo in se prepričajte, da je priključena samo ena podajalna enota za žico ali samo ena enota za daljinsko upravljanje. Če se napaka še naprej pojavlja, pokličite serviserja.

- 73 -

Page 74

10 TOOLS (ORODJA)

Koda napake Opis 14 Stanje izklopljenega vodila – izpad komunikacije

Sistemsko vodilo CAN je začasno prenehalo delovati zaradi prekomerne obremenitve.

Trenutni postopek varjenja se ustavi. Ukrep: Preverite opremo in se prepričajte, da je priključena samo ena

podajalna enota za žico ali samo ena enota za daljinsko upravljanje. Izklopite glavno napajanje, da ponastavite enoto. Če se napaka še naprej pojavlja, pokličite serviserja.

15 Sporočilo izgubljeno v komunikaciji vodila

Mikrokrmilnik ne uspe dovolj hitro obdelati dohodnih sporočil, zato so bile informacije izgubljene.

Ukrep: Izklopite glavno napajanje, da ponastavite enoto. Če se napaka še naprej pojavlja, pokličite serviserja.

16 Visoka napetost odprtega tokokroga

Napetost pri odprtem tokokrogu je bila previsoka. Ukrep: Izklopite glavno napajanje, da ponastavite enoto. Če se napaka še

naprej pojavlja, pokličite serviserja.

17 Izgubljen stik z drugo enoto

Trenutne aktivnosti so prekinjene in začetek varjenja je onemogočen. To napako lahko povzroči prekinitev povezave (npr. kabla CAN) med enoto

varilnih parametrov in drugo enoto. Prizadeta enota je navedena v dnevniku napak.

Ukrep: Preverite kable CAN. Če se napaka še naprej pojavlja, pokličite serviserja.

19 Napaka v baterijskem pomnilniku

Baterija nima zadostne napetosti. Ukrep: Izklopite glavno napajanje, da ponastavite enoto. Nadzorna plošča

se ponastavi. Nastavitve so ponastavljene na angleščino, MIG/MAG, SHORT/SPRAY, Fe, CO2, 1.2 mm. Če napake ni mogoče odpraviti, se obrnite na serviserja.

22 Presežek v medpomnilniku prenosov

Nadzorna plošča informacij ne more poslati drugim enotam z ustrezno hitrostjo.

Ukrep: Izklopite glavno napajanje, da ponastavite enoto.

23 Presežek v medpomnilniku prejemov

Nadzorna plošča ne more dovolj hitro obdelati informacij, ki jih je prejela od drugih enot.

Ukrep: Izklopite glavno napajanje, da ponastavite enoto.

25 Nezdružljiv format varilnih parametrov

Do napake lahko pride, ko poskušate varilne parametre shraniti na kartico USB. Kartica USB ima drugačen format kot pomnilnik varilnih parametrov.

Ukrep: Uporabite drugo kartico USB.

0460 896 601

- 74 -

Page 75

10 TOOLS (ORODJA)

Koda napake Opis 26 Sprožena ponastavitev stražnega mehanizma (programska napaka)

Procesor ni mogel normalno opraviti programiranih nalog. Program se bo samodejno znova zagnal. Trenutni postopek varjenja bo

prekinjen. Ta napaka ne onemogoči nobene funkcije. Ukrep: Preglejte delo s programi med varjenjem. Če se napaka še naprej

pojavlja, pokličite serviserja.

27 Žica ni več zaznana

Zmanjkalo je žice/Napaka pri zaznavanju opreme Napaka pri napajanju z zunanjega vira.

Ukrep: Preverite navodila za povezane enote.

28 Preliv sklada

Program se ne izvaja. Ukrep: Izklopite glavno napajanje, da ponastavite enoto. Če se napaka še

naprej pojavlja, pokličite serviserja.

29 Ni zaznan pretok vode

Ni pretoka hladilne vode Napaka pri napajanju z zunanjega vira. Ta napaka se pojavi, če ni dosežen zadosten pretok hladilne vode 10 sekund

po bujenju iz stanja pripravljenosti.

Ukrep: Preverite navodila za povezane enote.

30 Napaka, predolg čas regulacije

Predolg čas regulacije (samo pri MIG/MAG).

32 Ni zaznan pretok plina

Napaka pri napajanju z zunanjega vira.

Ukrep: Preverite navodila za povezane enote.

54 Iztekel se je servisni interval

Iztekel se je servisni interval za menjavo kontaktne konice.

Ukrep: Zamenjajte kontaktno konico.

60 Napaka v komunikaciji

Notranje sistemsko vodilo CAN trenutno ne deluje, ker je preobremenjeno. Trenutni postopek varjenja se zaustavi.

Ukrep: Preverite, ali je oprema pravilno povezana. Izklopite glavno napajanje, da ponastavite enoto. Če se napaka še naprej pojavlja, pokličite serviserja.

64 Napaka pri nalaganju vrste krmiljenja

Nepodprta vrsta krmiljenja U82za varilni transformator ob zagonu/priklicu podatkov pomnilnika.

Ukrep: Spremenite vrsto regulatorja.

70 Presežena omejitev merjene vrednosti toka

Merjene vrednosti toka presegajo svoje meje. Ukrep: Preverite pravilno nastavitev mej toka ter tudi kakovost zvara.

0460 896 601

- 75 -

Page 76

10 TOOLS (ORODJA)

Koda napake Opis 71 Presežena omejitev merjene vrednosti napetosti

Merjene vrednosti napetosti presegajo svoje meje.

Ukrep: Preverite pravilno nastavitev mej napetosti ter tudi kakovost zvara.

72 Presežena omejitev merjene vrednosti moči

Merjene vrednosti moči presegajo svoje meje.

Ukrep: Preverite pravilno nastavitev mej moči ter tudi kakovost zvara.

73 Presežena omejitev merjene vrednosti toka WF

Merjene vrednosti toka WF presegajo svoje meje.

Ukrep: Preverite pravilno nastavitev mej toka WF ter tudi kakovost zvara.

75 Opozorilo: preračunavanje sinergijskih podatkov

Preračunavanje sinergijskih podatkov.

Ukrep: Za potrditev preračunanih podatkov pritisnite tipko Enter.

76 Za varjenje se morate prijaviti

Začetek varjenja je zavrnjen, ker uporabnik ni prijavljen. Do te napake lahko pride samo, če je aktivna funkcija "Potrebna prijava za storitev".

Ukrep: Aktivirajte uporabniški račun in se prijavite.

78 Manjka ustrezen potopni/pršilni vod

Kratki/pršilni vod, ki ustreza izbrani sinergijski liniji za impulzno varjenje (sestavljajo ga isti material, plinska mešanice in dimenzije), ni na voljo.

Ukrep: Ustvarite ustrezen uporabniško določen kratki/pršilni vod in ponovno zaženite.

10.2 Izvoz/uvoz

Glavni meni (MAIN) » TOOLS (Orodja) » EXPORT/IMPORT (Izvoz/uvoz)

V meniju EXPORT/IMPORT (Izvoz/uvoz) lahko prenašate podatke iz nadzorne plošče in vanjo prek kartice USB.

Prenašate lahko naslednje podatke:

WELD DATA SETS (Nabori varilnih parametrov)

SYSTEM SETTINGS (Sistemske nastavitve) EXPORT/IMPORT (Izvoz/uvoz) SETTING LIMITS (Meje nastavitev) EXPORT/IMPORT (Izvoz/uvoz) MEASURE LIMITS (Meje merjenja) EXPORT/IMPORT (Izvoz/uvoz) ERROR LOG (Dnevnik napak) EXPORT (Izvoz)

EXPORT/IMPORT (Izvoz/uvoz)

QUALITY FUNCTION LOG (Dnevnik funkcij

EXPORT (Izvoz)

kakovosti) PRODUCTION STATISTICS (Proizvodna

EXPORT (Izvoz)

statistika) SYNERGIC LINES (Sinergijske linije) EXPORT/IMPORT (Izvoz/uvoz) BASIC SETTINGS (Osnovne nastavitve) EXPORT/IMPORT (Izvoz/uvoz) USER ACCOUNTS (Uporabniški računi) EXPORT/IMPORT (Izvoz/uvoz)

Vstavite kartico USB. Za navodila za vstavljanje pomnilniškega modula glejte poglavje »Povezava USB«. Izberite vrstico s podatki, ki jih želite prenesti. PritisniteEXPORT (Izvoz) ali IMPORT (Uvoz)– glede na to, ali želite podatke izvoziti ali uvoziti.

0460 896 601

- 76 -

Page 77

10 TOOLS (ORODJA)

EXPORT/IMPORT (Izvoz/uvoz)

WELD DATA SETS (Nabori varilnih parametrov) SYSTEM SETTINGS (Sistemske nastavitve) SETTING LIMITS (Meje nastavitev) MEASURE LIMITS (Meje merjenja) ERROR LOG (Dnevnik napak) QUALITY FUNCTION LOG (Dnevnik funkcij kakovosti) PRODUCTION STATISTICS (Proizvodna statistika) SYNERGIC LINES (Sinergijske linije) BASIC SETTINGS (Osnovne nastavitve) USER ACCOUNTS (Uporabniški računi)

EXPORT (Izvoz) IMPORT (Uvoz) QUIT

10.3 Upravitelj datotek

Glavni meni (MAIN) » TOOLS (Orodja) » FILE MANAGER (Upravitelj datotek)

Z upraviteljem datotek lahko upravljate podatke tudi na kartici USB (C:\). Z upraviteljem datotek lahko ročno brišete in kopirate varilne parametre in podatke kakovosti.

Ko vstavite pomnilnik USB, se pojavi osnovna mapa pomnilnika, če še ni izbrana nobena druga.

Upravitelj datotek si zapomni, v kateri mapi ste ga uporabljali nazadnje, tako da se naslednjič vrnete na isto mesto v strukturi datotek.

FILE MANAGER (Upravitelj datotek)

 

INFO

(Informacije)

UPDATE

(Posodobi)

ALT. QUIT

Koliko pomnilnika je še prostega, lahko preverite s funkcijoINFO (Informacije) . Podatke posodobite s pritiskom tipke UPDATE (Posodobi). Za dostop do funkcij brisanja, spreminjanja imena, ustvarjanja nove mape, kopiranja ali

lepljenja pritisniteALT. Prikaže se seznam možnosti. Ko je izbrana mapa (..), lahko v njej samo ustvarite novo mapo ali prilepite vanjo prej kopirano datoteko. Če ste izbrali datoteko, se na seznamu v primeru predhodnega kopiranja datoteke pojavijo še možnosti RENAME (Preimenuj), COPY (Kopiraj) ali PASTE (Prilepi) .

Izberite mapo ali datoteko in pritisnite ALT.

0460 896 601

- 77 -

Page 78

10 TOOLS (ORODJA)

FILE MANAGER (Upravitelj datotek)

.. WeldData NEW FOLDER (Nova mapa) ErrorLog.xml QData.xml ~Weldoffice.dat



INFO

(Informacije)

UPDATE

(Posodobi)

Ta seznam je prikazan po pritisku na ALT.

FILE MANAGER (Upravitelj datotek) » ALT.

COPY (Kopiraj) PASTE (Prilepi) DELETE (Izbriši) RENAME (Preimenuj) NEW FOLDER (Nova mapa)

10.3.1 Brisanje datoteke/mape (Delete)

Izberite datoteko ali mapo, ki jo želite izbrisati, in pritisnite ALT. Izberite DELETE (Izbriši) in pritisnite ENTER.

FILE MANAGER (Upravitelj datotek) » ALT.

DELETE

ALT. QUIT

RENAME (Preimenuj) NEW FOLDER (Nova mapa)

Sistem odstrani izbrano datoteko oziroma mapo. Izbrišete lahko samo prazno mapo – najprej morate izbrisati datoteke v mapi, šele nato mapo.

10.3.2 Preimenovanje datoteke/mape (Rename)

Izberite datoteko ali mapo, ki jo želite preimenovati, in pritisnite ALT. Izberite RENAME (Preimenuj) in pritisnite ENTER.

FILE MANAGER (Upravitelj datotek) » ALT

DELETE

RENAME (Preimenuj)

NEW FOLDER (Nova mapa)

Na zaslonu se prikaže tipkovnica. Z levim gumbom se pomikate po vrsticah, s smernima tipkama pa v levo in desno. Izberite želeni znak/funkcijo in pritisnite ENTER.

0460 896 601

- 78 -

Page 79

10 TOOLS (ORODJA)

10.3.3 Ustvarjanje nove mape (Create)

Izberite mesto, na katerem želite ustvariti novo mapo, in pritisnite ALT Izberite NEW FOLDER (Nova mapa) in pritisnite ENTER.

FILE MANAGER (Upravitelj datotek) » ALT

DELETE RENAME (Preimenuj)

NEW FOLDER (Nova mapa)

Na zaslonu se prikaže tipkovnica. Z levim gumbom se pomikate po vrsticah, s smernima tipkama pa v levo in desno. Izberite želeni znak/funkcijo in pritisnite ENTER.

10.3.4 Kopiranje in lepljenje datotek (Copy, Paste)

Izberite datoteko, ki jo želite kopirati, in pritisnite ALT. Izberite COPY (Kopiraj) in pritisnite ENTER.

FILE MANAGER (Upravitelj datotek) » ALT

COPY (Kopiraj)

PASTE (Prilepi) DELETE (Izbriši) RENAME (Preimenuj) NEW FOLDER (Nova mapa)

Kazalec premaknite v mapo, v katero želite kopirati datoteko, in pritisnite tipko ALT (ALT). Izberite PASTE (Prilepi) in pritisnite ENTER.

FILE MANAGER (Upravitelj datotek) » ALT

COPY (Kopiraj)

PASTE (Prilepi)

DELETE (Izbriši) RENAME (Preimenuj) NEW FOLDER (Nova mapa)

Ime kopije ima pred izvirnim imenom še predpono »Copy of«, npr. »Copy of WeldData.awd«.

10.4 Urejevalnik omejitev nastavitev (Setting limit editor)

Glavni meni (MAIN) » TOOLS (Orodja) » SETTING LIMIT EDITOR (Urejevalnik mej nastavitev)

V tem meniju lahko nastavite spodnje in zgornje meje vrednosti za različne postopke varjenja. Te meje ne smejo presegati mejnih vrednosti, za katere je dimenzioniran varilni transformator. Na voljo imate 50 mest za shranjevanje. Izberite vrstico praznega mesta in pritisnite tipko ENTER. Izberite proces (MIG/MAG, MMA, TIG) in pritisnite tipko ENTER. Pri varjenju MIG/MAG lahko nastavite min. in maks. vrednosti napetosti in hitrosti podajanja žice.

0460 896 601

- 79 -

Page 80

10 TOOLS (ORODJA)

SETTING LIMIT EDITOR (Urejevalnik mej nastavitev)

PROCESS (Proces) NAPETOST

- MIN (Najm.)

- MAX (Najv.) WIRE SPEED (Hitrost podajanja žice)

- MIN (Najm.)

- MAX (Najv.) STORE (Shrani) AUTO

DELETE (Izbriši) QUIT

(Samodejno)

Pri varjenju MMA in TIG lahko nastavite min. in maks. vrednosti toka.

SETTING LIMITS (Meje nastavitev)

1 MIG

2 MMA

3 4 5 -

MIG/MAG



8,0 V

60,0 V



0,8 m/min

25,0 m/min

6 7 -

20-394 AMP

QUIT

Ko dokončate nastavitev vrednosti, pritisnite STORE (Shrani). Na vprašanje, ali naj bo mejna vrednost shranjena na izbrano mesto, pritisnite NE ali DA. Vrednosti, shranjene na mestu, so prikazane v vrstici na dnu zaslona. V prikazanem primeru je na mestu 2 shranjena vrednost mej 20–394 A za varjenje MMA.

Možnost AUTO (Samodejno)samodejno nastavi meje v skladu z omejitvami, ki so nastavljene za vsakega od varilnih postopkov.

Na vprašanje, ali naj bodo vrednosti meritev nastavljene samodejno, pritisnite NE ali DA , nato pa še tipko STORE (Shrani) , če želite ohraniti nastavitve.

10.5 Urejevalnik mej merjenja

Glavni meni (MAIN) » TOOLS (Orodja) » MEASURE LIMIT EDITOR (Urejevalnik mej merjenja)

V tem meniju lahko nastavite lastne meje merjenja za različne postopke varjenja. Na voljo imate 50 mest za shranjevanje. Izberite vrstico praznega mesta in pritisnite tipkoENTER. Za izbiro postopka pritisnite ENTER. Nato na seznamu izberite postopek in znova pritisnite tipko ENTER .

Nastavljate lahko naslednje vrednosti: Za varjenje MIG/MAG

• napetost: čas(0–10s), najmanj, največ, najnižje povprečje, najvišje povprečje

• tok: čas(0–10s), najmanj, največ, najnižje povprečje, najvišje povprečje

0460 896 601

- 80 -

Page 81

10 TOOLS (ORODJA)

• izhodna moč: najmanj, največ, najnižje povprečje, najvišje povprečje

• tok podajalne enote za žico: najmanj, največ, najnižje povprečje, najvišje povprečje

OPOMBA!

Če želite preprečiti težave s podajanjem, še posebej pri robotskem varjenju, priporočamo, da določite za tok podajalnega motorja največjo vrednost. Visok tok motorja označuje težave s podajanjem. Da ugotovite pravilno največjo vrednost, priporočamo, da en mesec opazujete tok motorja med varjenjem. Takrat izberite primerno največjo vrednost.

Za varjenje MMA in TIG

• napetost: čas(0–10s), najmanj, največ, najnižje povprečje, najvišje povprečje

• tok: čas(0–10s), najmanj, največ, najnižje povprečje, najvišje povprečje

• izhodna moč: najmanj, največ, najnižje povprečje, najvišje povprečje

Z enim od desnih gumbov nastavite želeno vrednost in pritisnite tipko STORE (Shrani). V pogovornem okencu se prikaže vprašanje, ali res želite shraniti vrednost na izbrano mesto.

Pritisnite DA , če želite shraniti vrednost. Vrednosti, shranjene na mestu, so prikazane v vrstici na dnu zaslona.

MEASURE LIMITS (Meje merjenja)

1 - MIG 2 - TIG 3 4 5 6 7 -

24,0-34,0 V, 90-120 AMP

2000-3000 Kw

QUIT

Z možnostjo AUTO (Samodejno)so omejitve nastavljene samodejno v skladu z nazadnje uporabljenimi merilnimi vrednostmi.

Na vprašanje, ali naj bodo merilne vrednosti nastavljene samodejno, pritisnite NE ali DA , nato pa še tipko STORE (Shrani) , če želite ohraniti nastavitve.

10.6 Proizvodna statistika

Glavni meni (MAIN) » TOOLS (Orodja) » PRODUCTION STATISTICS (Proizvodna statistika)

Med podatke proizvodne statistike spadajo skupni čas obloka, skupna količina materiala in število zvarov od zadnje ponastavitve. Poleg tega sistem hrani tudi podatka o času obloka in količini porabljenega materiala pri zadnjem zvaru. V informacijo sistem izračuna tudi količino staljene žice na enoto dolžine in hrani čas zadnje ponastavitve.

Če je čas obloka krajši od ene sekunde, se število zvarov ne poveča. Zato statistika ne prikazuje količine materiala, porabljenega za take kratke zvare. Sta pa porabljeni material in čas obloka za take zvare vključena v skupno količino porabljenega materiala in skupni čas.

0460 896 601

- 81 -

Page 82

10 TOOLS (ORODJA)

PRODUCTION STATISTICS (Proizvodna statistika)

LAST WELD

TOTAL (Skupaj)

(Zadnji var)

ARC TIME (Čas obloka) CONSUMED WIRE (Porabljena žica) BASED ON (Na podlagi)

0g/m

NUMBER OF WELDS (Število zvarov)

 

LAST RESET (Zadnja ponastavitev) 081114 8:38:03

RESET

(Ponastavi)

UPDATE

(Posodobi)

QUIT

S tipko RESET (Ponastavi)ponastavite vse števce. Sistem hrani podatek o datumu in času zadnje ponastavitve.

Če števcev ne ponastavljate, se vsi števci ponastavijo samodejno, ko eden od njih doseže svojo zgornjo mejo.

Zgornje meje vrednosti števcev

Čas 999 ur, 59 minut, 59 sekund

0s 0g



Teža 13350000 gramov Količina 65535

Poraba materiala se ne šteje, kadar uporabljate posebne strankine sinergijske linije.

10.7 Funkcije kakovosti

Glavni meni (MAIN) » TOOLS (Orodja) » QUALITY FUNCTIONS (Funkcije kakovosti)

Funkcije kakovosti hranijo podatke o nekaterih pomembnih varilnih podatkih posameznih zvarov.

Med te funkcije spadajo:

• Čas začetka zvara

• Trajanje varjenja

• Največji, najmanjši in povprečni tok med varjenjem

• Največja, najmanjša in povprečna napetost med varjenjem

• Največji, najmanjši in povprečni izhod med varjenjem

Če želite izračunati dovedeno toploto, označite izbrani zvar. Med zvari se pomikate z desnim zgornjim gumbom (#), dolžino zvara pa nastavite s spodnjim gumbom (*). Pritisnite UPDATE (Posodobi) in varilna enota izračuna dovedeno toploto za izbrani zvar.

V vrstici na dnu je prikazano število zvarov od zadnje ponastavitve. Shranite lahko podatke za največ 100 zvarov. Ko število zvarov s shranjenimi podatki preseže 100, se začnejo najstarejši podatki prepisovati. Sistem zabeleži samo podatke za varjenja, ki trajajo več kot eno sekundo.

Na zaslonu so prikazani podatki za najnovejši zabeleženi zvar, lahko pa listate tudi po podatkih drugih zvarov. Vse dnevnike izbrišete, če pritisnete tipko RESET (Ponastavi).

0460 896 601

- 82 -

Page 83

10 TOOLS (ORODJA)

QUALITY FUNCTIONS (Funkcije kakovosti)

#WELD: 1 / 4 *W LENGTH: 102 cm

START 20081009 10 : 14 : 48 WELD TIME (Čas varjenja) 00 : 00 : 03 WELD DATA: (Varilni parametri) HEAT INPUT: (Dovedena toplota) 3,12 kJ/mm

 

I (Amp) U (V) P (kW)

MAX (Najv.)

120,00

12,50

3,11

MIN (Najm.)

58,00

6,50 1,47

AVE. (Povpr.)

81,00

8,75 2,10

NUMBER OF WELDS SINCE RESET: (Število zvarov od ponastavitve) 4

RESET

(Ponastavi)

UPDATE

(Posodobi)

QUIT

Za več informacij o shranjenih podatkih glejte poglavje »Konfiguracija, Funkcije kakovosti«.

10.8 Uporabnikovi sinergijski podatki (User defined synergic data)

Glavni meni (MAIN) » TOOLS (Orodja) » USER DEFINED SYNERGIC DATA (Uporabnikovi sinergijski podatki)

Lahko ustvarite lastne sinergijske linije za hitrost podajanja žice in napetost. Shranite lahko do deset sinergijskih linij.

Novo sinergijsko linijo ustvarite v dveh korakih:

• Določite sinergijsko linijo z vrsto koordinat napetosti/hitrosti podajanja žice – glejte točke A–D na spodnji sliki.

Napetost

Podajanje žice

• Določite kombinacijo žice/plina, za katero naj velja sinergijska linija.

10.8.1 Vnesite koordinate napetosti/podajanja žice.

Za sinergijsko linijo za postopek kratkostičnega/pršilnega obloka so potrebne štiri koordinate, za pulzni postopek pa dve koordinati. Te koordinate shranite na ločena mesta v pomnilniku varilnih parametrov.

Short-/Sprayarc

0460 896 601

- 83 -

Page 84

10 TOOLS (ORODJA)

• Vstopite v glavni meni in izberite proces MIG/MAG in postopek SHORT/SPRAY (Kratki stik/pršenje).

• Vtipkajte želene vrednosti napetosti in hitrosti podajanja žice za prvo koordinato.

• Vstopite v meni MEMORY (Pomnilnik) in shranite prvo koordinato na izbrano mesto v pomnilniku. Štiri koordinate linije za postopek »short-/sprayarc« lahko shranite na poljubna mesta. Tovarniško so shranjene na mestih 96, 97, 98 in 99. Na mesto z višjo številko morajo biti shranjene višje vrednosti napetosti, začetnega parametra R, ocena moči v amperih in hitrosti podajanja žice kot na neposredno predhodno mesto z nižjo številko. Prikaz ocene moči v amperih nastavite v meniju Konfiguracija » MIG/MAG DEFAULTS (Privzete nastavitve MIG/MAG) . Parametra induktanca in tip regulatorja morata imeti enake vrednosti na vseh štirih mestih.

• Določite potrebno število koordinat in opravite postopek, opisan v poglavju »Določanje kombinacije žice/plina«.

Pulziranje

• Vstopite v glavni meni in izberite proces MIG/MAG in postopek PULSING (Pulziranje).

• Vtipkajte želene vrednosti napetosti in hitrosti podajanja žice za prvo koordinato.

• Vstopite v meni MEMORY (Pomnilnik) in shranite prvo koordinato na izbrano mesto v pomnilniku. Na mesto z višjo številko morajo biti shranjene višje vrednosti napetosti, hitrosti žice, frekvence pulzov, amplitude pulzov, začetnega parametra R in toka ozadja kot na predhodno mesto z nižjo številko. Parametri varjenja čas pulza, Ka, Ki in naklon morajo imeti na obeh mestih enake vrednosti.

• Določite potrebno število koordinat in opravite postopek, opisan v poglavju »Določanje kombinacije žice/plina«.

10.8.2 Določanje kombinacije žice/plina

Kazalec pomaknite v vrstico WIRE (Žica) in pritisnite ENTER.

MAKE CUSTOMISED SYNERGIC LINES (Ustvarjanje sinergijskih linij po meri)

WIRE (Žica) SHIELDING GAS (Zaščitni plin) WIRE DIMENSION (Premer žice) SYNERGIC DESIGN SCHEDULE 1 (Oblikovanje

sinergijske linije 1) SYNERGIC DESIGN SCHEDULE 2 (Oblikovanje

sinergijske linije 2) SYNERGIC DESIGN SCHEDULE 3 (Oblikovanje

sinergijske linije 3) SYNERGIC DESIGN SCHEDULE 4 (Oblikovanje

sinergijske linije 4)

DELETE (Izbriši) QUIT

S seznama izberite možnost in pritisnite tipko ENTER. Na enak način izberite SHIELDING GAS (Zaščitni plin) in pritisnite ENTER.

Fe ER70S CO2 0,6 mm 96 97 98 99

0460 896 601

- 84 -

Page 85

10 TOOLS (ORODJA)

MAKE CUSTOMISED SYNERGIC LINES (Ustvarjanje sinergijskih linij po meri) » WIRE (Žica)

Fe ER70S Ss ER316LSi Duplex ER2209 AIMg ER5356 AISi ER4043 Fe E70 MCW

S seznama izberite možnost in pritisnite tipko ENTER.

MAKE CUSTOMISED SYNERGIC LINES (Ustvarjanje sinergijskih linij po meri) » SHIELDING GAS (Zaščitni plin)

CO2 Ar 18%CO2 Ar2%O2 Ar He ArHeO2

Na enak način izberite WIRE DIAMETER (Premer žice) in pritisnite ENTER.

MAKE CUSTOMISED SYNERGIC LINES (Ustvarjanje sinergijskih linij po meri) » WIRE DIAMETER (Premer žice)

0,6 mm 0,8 mm 1,0 mm 1,2 mm 1,4 mm 1,6 mm

Izberite vrstico SYNERGIC DESIGN SCHEDULE 1 (Oblikovanje sinergijske linije 1) in s tipko STORE (Shrani).

Postopek je zaključen – ustvarili ste sinergijsko linijo.

OPOMBA!

Za vsako vrsto pulziranja je potrebna ustrezna sinergija »short-/sprayarc«.

Zato vas pri ustvarjanju sinergijske linije za varjenje s pulziranjem sistem vsakič opozori, da je treba ustvariti ustrezno linijo za postopek »short-/sprayarc«. To sporočilo se glasi: POZOR!

Ni ustrezne sinergijske linije za postopek »short-/sprayarc« (No corresponding synergic line for short-/sprayarc).

0460 896 601

- 85 -

Page 86

10 TOOLS (ORODJA)

10.8.3 Ustvarjanje lastne kombinacije žice/plina

Seznam kombinacij žice/plina lahko razširite z do desetimi lastnimi možnostmi. Na dnu vsakega seznama je prazna vrstica (---). Postavite kazalec na to vrstico in pritisnite ENTER; prikaže se tipkovnica, s katero lahko vnesete svoje možnosti.

Izberite to vrstico in pritisnite ENTER.

Ar15%CO2 Ar8%O2 Ar30%He Ar30%He2%H2 Ar30%HeO5%CO2

---

Tipkovnico nadzorne plošče uporabljate na naslednji način:

• Z levim gumbom in smernimi puščicami pomaknite kazalec na želeni znak na tipkovnici. Pritisnite tipko ENTER. Na ta način lahko vnesete celotni niz znakov, dolžine do 16 znakov.

• Pritisnite DONE (Končano). Različica z dodeljenim imenom je zdaj prikazana na seznamu.

TIPKOVNICA

A B C D E F G H

I J K L M N O P

Q R S T U V W X Y Z

0 1 2 3 4 5 6 7 8 9

PRESLEDNICA CAPS

0 (MAKS. 16)

DELETE (Izbriši) SYMBOL

Imenovano različico izbrišete na naslednji način:

• Izberite svojo kombinacijo žice/plina na seznamu.

• Pritisnite DELETE (Izbriši).

OPOMBA!

Imenovane kombinacije žice/plina ni mogoče izbrisati, če je vključena v naboru varilnih parametrov, ki je trenutno v delovnem pomnilniku.

DONE (Končano)

(Simbol)

10.9 Koledar (Calendar)

Glavni meni (MAIN) » TOOLS (Orodja) » CALENDAR (Koledar)

Tu nastavljate datum in uro. Izberite vrstico, ki jo želite nastaviti: YEAR (Leto), MONTH (Mesec), DAY (Dan), HOUR (Ure),

MINUTES (Minute), SECONDS (Sekunde) ali UTC TIME ZONE (Časovni pas UTC). Z enim od desnih gumbov nastavite vrednost. Pritisnite SET (Nastavi).

0460 896 601

- 86 -

Page 87

10 TOOLS (ORODJA)

DATE & TIME (Datum in čas) YEAR (Leto)

MONTH (Mesec)

2018

FEB DAY (Dan) HOUR (Ure) MINUTES (Minute) SECONDS (Sekunde) UTC TIME ZONE (Časovni pas UTC)

+0,0

20180207 12:20:50

SET (Nastavi) QUIT

10.10 Uporabniški računi (User accounts)

Glavni meni (MAIN) » TOOLS (Orodja) » USER ACCOUNTS (Uporabniški računi)

Včasih je za zaščito podatkov kakovosti nujno omejiti poseganje nepooblaščenih oseb v varilni transformator. Funkcija uporabniških računov omogoča uporabo varilnega transformatorja šele po prijavi.

Če želite onemogočiti to funkcijo in želite namesto tega omogočiti dostop do transformatorja in upravljalne plošče vsem uporabnikom, izberite USER ACCOUNTS (Uporabniški računi) »

Izključen.

07 12 16 46

Spodnja navodila veljajo, kadar je funkcija USER ACCOUNTS (Uporabniški računi) nastavljena na Vključen.

Uporabniško ime, raven uporabniškega računa in dostopno geslo vnesete v meniju USER ACCOUNTS (Uporabniški računi).

Dodajanje novega uporabnika

Izberite USER NAME (Uporabniško ime)in pritisnite tipko ENTER. Pomaknite se navzdol na prazno vrstico in pritisnite ENTER.

S tipkovnico s pomočjo levega gumba in smernih tipk vnesite uporabniško ime in pritisnite ENTER.

Možnih je skupaj 16 uporabniških računov. V datotekah podatkov kakovosti je navedeno, kateri uporabnik je napravil kateri zvar.

V meniju ACCOUNT LEVEL (Raven računa) izberite med možnostmi:

• ADMIN (skrbnik); ima polni dostop (omogočeno dodajanje novih uporabnikov)

• SENIOR USER (Višji uporabnik) ; ima dostop do vsega, razen do:

○ zaklepanja s kodo ○ več podajalnikov žice ○ koledarja ○ uporabniških računov

• NORMAL USER (Običajni uporabnik) ; ima dostop do menija merjenja

• WELD MEMORY USER (Uporabnik pomnilnika varjenja) ; lahko odpre meni merjenja,

vendar ne more spremeniti napetosti ali hitrosti podajanja žice

○ Varilec lahko v pomnilniku dostopi do pomnilnika varilnih podatkov za priklic

ostalih podatkov v pomnilniku.

○ Varilec v pomnilniku ne more shranjevati ali urejati podatkov v varilnih parametrih.

V vrstici USER PASSWORD (Uporabnikovo geslo) s tipkovnico vnesite geslo. Ko vklopite varilni transformator in aktivirate nadzorno ploščo, sistem zahteva vnos dostopnega gesla.

0460 896 601

- 87 -

Page 88

10 TOOLS (ORODJA)

USER ACCOUNTS (Uporabniški računi) USER NAME (Uporabniško ime)

ACCOUNT LEVEL (Raven računa)

ADMINISTRATOR (Skrbnik)

ADMIN USER PASSWORD (Uporabnikovo geslo) USER ACCOUNTS (Uporabniški računi)

Izključen



STORE (Shrani) DELETE (Izbriši) QUIT

Sprememba uporabnika

TOOLS (Orodja) » CHANGE USER (Sprememba uporabnika) Ta meni je prikazan, če je možnost USER ACCOUNTS (Uporabniški računi) nastavljena na

Vključen. Omogoča spremembo uporabnika. Vnesite geslo uporabnika in se prijavite ali pa se s tipko QUIT vrnite v meni TOOLS (Orodja).

CHANGE USER (Sprememba uporabnika) ENTER PASSWORD (Vnos gesla)

 

QUIT LOGIN (Prijava) ENTER

PASSWRD

(Vnos gesla)



10.11 Podatki o enoti (Unit information)

Glavni meni (MAIN) » TOOLS (Orodja) » UNIT INFORMATION (Podatki o enoti)

V tem meniju lahko prikažete naslednje podatke:

• ID stroja (Machine ID)

• ID vozlišča (Node ID)

2 = varilni transformator 3 = podajanje žice 8 = nadzorna plošča

• Različica programske opreme

UNIT INFORMATION (Podatki o enoti)

ID stroja (Machine ID) ID vozlišča (Node

ID)

44 23

WELD DATA UNIT (Enota varilnih podatkov)

8 2 3

Različica programske opreme

1,00A 2,00A 1,18A

QUIT

0460 896 601

- 88 -

Page 89

11 NAROČANJE REZERVNIH DELOV

PREVIDNO!

Popravila in električna dela naj opravlja pooblaščeni serviser. Uporabljajte izključno originalne nadomestne in obrabne dele.

U82je zasnovan in testiran v v skladu z mednarodnimi in evropskimi standardi 60974-1 in 60974-10. Servisna delavnica, ki je opravila servis ali popravilo, mora preveriti in zagotoviti,

da je izdelek še vedno skladen z navedenim standardom.

Nadomestne in obrabne dele lahko naročite pri najbližjem predstavniku proizvajalca ESAB – glejte esab.com. Pri naročanju navedite tip in serijsko številko izdelka ter oznako in številko nadomestnega dela po seznamu nadomestnih delov. S tem poenostavite dobavo in si zagotovite, da bo pravilna.

0460 896 601

- 89 -

Page 90

DIMENZIJE ZA ŽICO IN PLIN

U82 Plus - MIG/MAG welding with SHORT-/SPRAYARC

Wire type Shielding gas Wire diameter

Low alloy or unalloyed wire

(FeER70S)

Ar + 18% CO

Ar + 2% O

Ar + 5% O2+ 5% CO

Ar + 8% CO

Ar + 23% CO

Ar + 15% CO2+ 5% O

Ar + 16% CO

Ar + 25% CO

Ar + 2% CO

Ar + 5% O

Stainless solid wire (Ss ER316LSi) Ar + 2% O

Ar + 30% He + 1% O

Ar + 2% CO

0.8 0.9 1.0 1.2 1.6*

0.8 1.0 1.2 1.6*

0.8 0.9 1.0 1.2 1.6*

0.8 1.0 1.2 1.6*

0.8 0.9 1.0 1.2 1.6*

0.8 1.0 1.2 1.6*

0.8 0.9 1.0 1.2 1.6*

0.8 1.0 1.2 1.6*

1.0 1.2



0.8 1.0 1.2 1.6*

0.8 0.9 1.0 1.2 1.6*



Ar + 3% CO2+ 1% H

Ar + 32% He + 3% CO2+ 1% H

Stainless solid wire (Ss ER307Si) Ar +2%O

Ar +2%CO

Stainless duplex wire

Ar + 2% O

(DuplexER2209)

Ar + 30% He + 1% O

Ar + 2% CO

Magnesium-alloyed aluminium wire

Ar 0.9 1.0 1.2 1.6*

(AlMgER5356) Silicon-alloyed aluminium wire

(AlSiER4043)

Metal powder cored wire

Ar Ar + 50% He

Ar + 18% CO

(FeE70MCW)

Ar + 8% CO

Rutile flux cored wire

(FeE70RFCW)

Ar + 18% CO

0.8 0.9 1.0 1.2 1.6*

1.0 1.2

0.8 1.0 1.2

1.0 1.2

1.0



0.8 1.0 1.2



0.9 1.0 1.2 1.6*

1.0 1.2 1.4* 1.6*

1.2 1.4* 1.6*



0460 896 601

- 90 -

Page 91

DIMENZIJE ZA ŽICO IN PLIN

Wire type Shielding gas Wire diameter

Basic flux cored wire

1.0 1.2 1.4* 1.6*

(FeE70BFCW)

Ar + 18% CO

SELF-SHIELDING

Stainless flux cored wire (Ss RFCW) Ar + 18% CO

Ar + 8% CO

SELF-SHIELDING

Duplex rutile flux cored wire

Ar + 18% CO



1.0 1.2 1.4* 1.6*

1.2 1.6*

1.2

1.6* 2.4*

1.2

(SsDUPE2209) Metal powder cored stainless wire

Ar + 8% CO

1.2

(Ss MCW)

Ar + 2% O

Ar + 18% CO

Ar + 2% CO

1.2

ERNiCrMo Ar + 50% He 0.9 Silicon bronze (ERCuSi-A) Ar + 1% O

1.0 1.2



Ss ER347Si Ar + 2% CO

0.8 1.0 1.2

Almg ER5087 Ar 1.0 1.2 1.6 Copper and aluminium wire

(ERCuAl-A1)

Rutile flux cored wire

Ar Ar + 1% O

1.0 1.2



1.2

(FeRCWDual-S)

*) Only for power sources above 400V

0460 896 601

- 91 -

Page 92

DIMENZIJE ZA ŽICO IN PLIN

U82 Plus - MIG/MAG welding with PULSE

Wire type Shielding gas Wire diameter

Low alloy or unalloyed wire

Ar + 18% CO

(FeER70S)

Ar + 2% O

Ar + 2% CO

Ar + 5% O2+ 5% CO

Ar + 8% CO

Ar + 23% CO

Ar + 16% CO

Ar + 25% CO

Ar + 5% O

Stainless solid wire (Ss ER316LSi) Ar + 2% O

Ar 30% He + O

Ar + 2% O

Ar + 3% CO2+ 1% H

Ar + 32% He + 3% CO2+ 1% H

Stainless solid wire (Ss ER308LSi) Ar + 2% CO

Ar + 2% O

Stainless solid wire (Ss ER309LSi) Ar + 2% CO

Stainless solid wire (Ss 309 MoL) Ar + 2% CO

Stainless solid wire (Ss ER307Si) Ar +2%O

0.8 0.9 1.0 1.2 1.6*

0.8 1.0 1.2 1.6*

0.8 0.9 1.0 1.2 1.6*

0.8 1.0 1.2 1.6*

0.9



1.0 1.2



0.8 0.9 1.0 1.2 1.6*

0.8 0.9 1.0 1.2 1.6

0.9 1.0 1.2 1.6



0.9

1.0 1.2



Stainless duplex wire (DuplexER2209)

Magnesium-alloyed aluminium wire (AlMg ER5356)

Magnesium-alloyed aluminium wire (AlMg ER5183)

Silicon-alloyed aluminium wire (AlSiER4043)

Silicon-alloyed aluminium wire (AlSiER4047)

Ar +2%CO

Ar + 2% O

Ar + 30% He + 1% O

Ar + 2% CO

Ar Ar + 50% He Ar + 30% He

1.0 1.2

0.8 1.0 1.2

0.8 0.9 1.0 1.2 1.6*

1.2

Ar 1.6

Ar Ar + 50% He Ar + 30% He

0.9 1.0 1.2 1.6*

0.9 1.0 1.2

Ar 1.2 1.6



0460 896 601

- 92 -

Page 93

DIMENZIJE ZA ŽICO IN PLIN

Wire type Shielding gas Wire diameter

Metal powder cored wire

Ar + 18% CO

(FeE70MCW)

Ar + 8% CO

Metal powder cored stainless wire

Ar + 2% O

(Ss MCW)

Ar + 2% CO

Ar + 8% CO

ERNiCrMo Ar

Ar + 50% He Ar + 30% He + 2% H

Ar + 30% He + 0.5% CO

Silicon bronze (ERCuSi-A) Ar + 1% O

Stainless wire (1.3964) Ar + 8% O

Copper and aluminium wire (ERCuAl-A1)

Aluminium solid wire

Ar Ar + 1% O

Ar 1.2

(Al99,5ER1100)

1.0 1.2 1.4* 1.6*

1.2



1.2



1.2



1.0 1.2

0.9 1.0 1.2

1.0



1.0 1.2



1.0 1.2

1.0LOW 1.0HIGH

1.0 1.2

SS ER 347Si Ar + 2% CO

0.8 1.0 1.2

*) Only for power sources above 400V

MMA welding

Electrode type Electrode diameter

Basic 1.6 2.0 2.5 3.2 4.0 4.5 5.0 5.6* 6.0* Rutile 1.6 2.0 2.5 3.2 4.0 4.5 5.0 5.6* 6.0* 7.0* Cellulose 2.5 3.2

*) Only for power sources above 400V

Carbon, arc air Electrode diameters (mm): 4.0 5.0 6.0 10.0 13.0

U82Plus - MIG/MAG - ROBOT synergy group - with SHORT-/SPRAYARC

Wire type Shielding gas Wire diameter (mm)

AlMg ER5356 Ar 1.2, 1.6 AlSi ER4043 Ar 1.2, 1.6 ERCuSi-A Ar 0.8, 1.0 ERCuAl-A1 Ar 1.0 ERCuSi-A Ar + 1% CO

Fe ER70S Ar + 18% CO

0460 896 601

- 93 -

0.8, 1.0

0.8, 0.9, 1.0, 1.2

Page 94

DIMENZIJE ZA ŽICO IN PLIN

Wire type Shielding gas Wire diameter (mm)

Fe ER70S Ar + 8% CO

Fe ER70S CO

Fe MCW 14.11 Ar + 18% CO

Fe MCW 14.11 Ar + 8% CO

Fe MCW 14.13 Ar + 18% CO

Fe MCW 14.13 Ar + 8% CO

Ss 307 Ar + 2% CO

Ss ER308LSi Ar + 2% CO

Ss 430 Lnb-Ti Ar + 2% CO

Ss 430LNb Ar + 2% CO

Ss 430Ti Ar + 2% CO

U82Plus - MIG/MAG - ROBOT synergy group - with PULSE

0.8, 0.9, 1.0, 1.2

1.2, 1.4

0.8, 1.0, 1.2

0.8, 0.9, 1.0, 1.2

1.0

0.9, 1.0

Wire type Shielding gas Wire diameter (mm)

AlMg ER5356 Ar 1.2, 1.6 AlSi ER4043 Ar 1.2, 1.6 ERCuAl-A1 Ar 1.0 ERCuSi-A Ar + 1% CO

Fe ER70S Ar + 18% CO

Fe ER70S Ar + 8% CO

Ss 307 Ar + 2% CO

Ss ER308LSi Ar + 2% CO

Ss 430LNb Ar + 2% CO

Ss 430Ti Ar + 2% CO

1.0

0.8, 0.9, 1.0, 1.2

0.8, 1.0, 1.2

0.8, 0.9, 1.0, 1.2

0.8, 1.0

0.9, 1.0

U82Plus - MIG/MAG - SAT synergy group

Wire type Shielding gas Wire diameter (mm) Work area m/min

Fe ER70S Ar + 8% CO

Fe ER70S Ar + 18% CO

Fe ER70S Ar + 8% CO

Fe ER70S Ar + 18% CO

Fe ER70S Ar + 8% CO

Fe ER70S Ar + 18% CO

Ss 307 Ar + 2% CO

1.0 16 - 25

0.9 16 - 29

0.9 17 - 29

0.8 19 - 29

0.9 19 - 29

0.8 20 - 26

0460 896 601

- 94 -

Page 95

DIMENZIJE ZA ŽICO IN PLIN

Wire type Shielding gas Wire diameter (mm) Work area m/min

Ss 307 Ar + 2% CO

Fe MCW 14.11 Ar + 8% CO

Fe MCW 14.11 Ar + 18% CO

Fe MCW 14.11 Ar + 8% CO

Fe MCW 14.11 Ar + 18% CO

Ss 430LNb Ar + 2% CO

Ss 430Ti Ar + 2% CO

Ss 430 Lnb-Ti Ar + 2% CO

Ss ER308LSi Ar + 2% CO

1.0 12 - 21

1.2 6.5 - 14

1.2 7 - 14

1.4 5.9 - 12

1.4 6.6 - 12

1.0 14.2 - 25

0.9 16 - 27

1.0 14.2 - 25

1.0 14.2 - 27.5

1.0 15-27.5

0.9 16 - 28

0.8 18 - 29.5

0460 896 601

- 95 -

Page 96

ŠTEVILKE ZA NAROČANJE

Ordering no. Denomination

0460 820 880 Control panel Aristo® U82*

0460 820 881 Control panel Aristo® U82Plus*

0460 820 882 Control panel Aristo® U82Plus I/O*

0460 820 883 Control panel Aristo® U82PlusI/O255*

0459 839 037 Spare parts list

* For functional differences, see the "Functional differences" section. Tehnična dokumentacije je na voljo na spletnem naslovu: www.esab.com

0460 896 601

- 96 -

Page 97

PRIBOR

0460 877 891 Extension cable (connectors included)

7.5 m 12-poles

0457 043 880 Adapter set 230 V AC / 12 V DC, for

control box (for training with the control box disconnected from the machine).

0462 062 001 USB Memory stick

0349 312 604 Display protection U8

0460 896 601

- 97 -

Page 98

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00

http://manuals.esab.com

For contact information visit esab.com

ESAB U82 Instruction manual [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual

VSEBINA

1 VARNOST

2 UVOD

2.1 Nadzorna plošča Aristo U82

2.1.1 Tipke in gumbi

2.2 Lokacija

2.3 Priključek USB

2.3.1 Posodobitev programov z uporabo pomnilniške kartice USB

2.3.2 Prenos datotek z uporabo pomnilniške kartice USB

2.4 Prvi korak – izbira jezika

2.5 Zaslon

2.5.1 Simboli na prikazovalniku

2.5.2 Ikona za VRD in prikaz napake

2.6 Splošno o nastavljanju in nastavitvah

2.6.1 Nastavljanje številskih vrednosti

2.6.2 Nastavljanje/izbira med ponujenimi alternativami

2.6.3 Nastavitve z vklopom/izklopom

2.6.4 PREKLIČI (QUIT) in ENTER

3 MENIJI

3.1 Glavni meni (Main)

3.1.1 Meni konfiguracije (Configuration)

3.1.2 Meni orodja (Tools)

3.1.3 Meni nastavljanja varilnih parametrov (Weld data setting)

3.1.4 Measure (Meritve)

3.1.5 Pomnilnik varilnih parametrov

3.1.6 Meni hitrega režima (Fast mode)

4 VARJENJE MIG/MAG

4.1 Nastavitve v meniju za nastavljanje varilnih parametrov

4.1.1 Varjenje MIG/MAG s funkcijo kratkostičnega in pršilnega obloka

4.1.2 Varjenje MIG/MAG s funkcijo pulsing

4.1.3 Varjenje MIG/MAG s funkcijo SuperPulse, primarnim/sekundarnim, kratkostičnega/pršilnim oblokom/pulziranjem

4.2 Razlage pomenov in učinkov nastavitev

4.2.1 QSet

4.2.2 Sinergijska skupina

4.3 SuperPulse

4.3.1 Kombinacije žic in plina

4.3.2 Različne metode pulziranja

4.3.3 Podajalnik žice

5 VARJENJE MMA

5.1 MMA

5.2 Razlage pomenov in učinkov nastavitev

6 VARJENJE TIG

6.1 Nastavitve v meniju za nastavljanje varilnih parametrov

6.1.1 TIG brez impulznega toka

6.1.2 TIG z impulznim tokom

6.2 Razlage pomenov in učinkov nastavitev

7 ŽLEBLJENJE PO POSTOPKU OBLOK-ZRAK

7.1 Nastavitve v meniju za nastavljanje varilnih parametrov

7.2 Razlaga funkcij

8 UPRAVLJANJE POMNILNIKA

8.1 Postopek dela z nadzorno ploščo

8.2 Shranjevanje

8.3 Priklic

8.4 Brisanje

8.5 Kopiranje

8.6 Urejanje

8.7 Ime

9 KONFIGURACIJA

9.1 Zaklepanje s kodo (Code lock)

9.1.1 Stanje zaklepanja s kodo

9.1.2 Vnos/urejanje gesla (Specify/edit lock code)

9.2 Daljinsko upravljanje

9.2.1 Pozabi preglasitev (Forget override)

9.2.2 Konfiguracija digitalne enote za daljinsko upravljanje

9.2.3 Konfiguracija analogne enote za daljinsko upravljanje

9.2.4 Območje vhodov (Scale on inputs)

9.3 Privzete nastavitve MIG/MAG

9.3.1 Način sprožilca pištole (2-koračni/4-koračni)

9.3.2 Konfiguracija 4-hodnega načina

9.3.3 Konfiguracija programskih tipk

9.3.4 Meritev napetosti pri pulznem delovanju

9.3.5 Podajalnik AVC

9.3.6 »Release pulse«

9.3.7 Regulator napetosti, izravnana statične elektrike

9.3.8 Zakasnitev aktivacije polnjenja kraterja

9.3.9 Čas zakasnitve izklopa obloka ob začetku varjenja
