Page 1

Aristo®

U82

Instrukcijos

0460 896 601 LT 20190904

Valid for: from program version 1.30A

Page 2

Page 3

TURINYS

SAUGA ........................................................................................................ 6

ĮVADAS ........................................................................................................ 8

2.1 „Aristo U82“ valdymo skydas ............................................................... 8

2.1.1 Mygtukai ir ratukai ................................................................................ 9

2.2 Vieta......................................................................................................... 10

2.3 USB jungtis ............................................................................................. 10

2.3.1 Programos naujinimas naudojantis USB atmintine .............................. 10

2.3.2 Failų perkėlimas naudojantis USB atmintine........................................ 11

2.4 Pirmas veiksmas – kalbos pasirinkimas.............................................. 11

2.5 Ekranas ................................................................................................... 12

2.5.1 Ekrane pateikiami ženklai..................................................................... 13

2.5.2 Piktograma VRD ir defektui parodyti .................................................... 14

2.6 Bendroji informacija apie nustatymus ................................................. 14

2.6.1 Skaitmeninių reikšmių nustatymas ....................................................... 14

2.6.2 Nustatymai su pateiktomis alternatyvomis ........................................... 15

2.6.3 ĮJUNGIMO / IŠJUNGIMO nustatymai................................................... 15

2.6.4 UŽDARYTI (QUIT) ir ĮVESTIES MYGTUKAS (ENTER)....................... 15

MENIU.......................................................................................................... 16

3.1 Pagrindinis meniu .................................................................................. 16

3.1.1 Konfigūracijos meniu ............................................................................ 16

3.1.2 Priemonių meniu .................................................................................. 17

3.1.3 Suvirinimo duomenų nustatymo meniu ................................................ 17

3.1.4 Matavimas ............................................................................................ 18

3.1.5 Suvirinimo duomenų atmintis ............................................................... 19

3.1.6 Greitojo režimo meniu .......................................................................... 19

MIG / MAG SUVIRINIMAS........................................................................... 20

4.1 Suvirinimo duomenų nustatymo meniu parametrai............................ 20

4.1.1 MIG / MAG suvirinimas su trumpu / purškiamuoju lanku ..................... 20

4.1.2 MIG / MAG suvirinimas su impulsais.................................................... 22

4.1.3 MIG / MAG suvirinimas su „SuperPulse“, pirminiu / antriniu, trumpu /

purškiamuoju lanku / impulsais ............................................................

4.2 Funkcinis nustatymų paaiškinimas...................................................... 27

4.2.1 „QSet“................................................................................................... 33

4.2.2 Sinergijos grupė ................................................................................... 33

4.3 „SuperPulse“ .......................................................................................... 34

4.3.1 Vielos ir dujų kombinacijos ................................................................... 35

4.3.2 Įvairūs impulsiniai metodai ................................................................... 35

4.3.3 Vielos tiekimo įrenginys ........................................................................ 35

„MMA“ SUVIRINIMAS................................................................................. 38

5.1 MMA......................................................................................................... 38

5.2 Funkcinis nustatymų paaiškinimas...................................................... 39

0460 896 601 © ESAB AB 2019

Page 4

TURINYS

TIG SUVIRINIMAS....................................................................................... 40

6.1 Suvirinimo duomenų nustatymo meniu parametrai............................ 40

6.1.1 TIG suvirinimas be impulso .................................................................. 40

6.1.2 TIG suvirinimas su impulsu .................................................................. 41

6.2 Funkcinis nustatymų paaiškinimas...................................................... 42

PJOVIMAS LANKU ORU ............................................................................ 46

7.1 Suvirinimo duomenų nustatymo meniu parametrai............................ 46

7.2 Funkcijų paaiškinimai ............................................................................ 46

ATMINTIES VALDYMAS ............................................................................. 47

8.1 Valdymo skydo veikimo būdas ............................................................. 47

8.2 Išsaugoti.................................................................................................. 47

8.3 Iškviesti ................................................................................................... 48

8.4 Trinti......................................................................................................... 49

8.5 Kopijuoti.................................................................................................. 50

8.6 Redaguoti................................................................................................ 51

8.7 Pavadinimas ........................................................................................... 52

KONFIGURACIJA ....................................................................................... 54

9.1 Užrakto kodas......................................................................................... 54

9.1.1 Užrakto kodo būsena ........................................................................... 54

9.1.2 Užrakto kodo nurodymas / redagavimas.............................................. 55

9.2 Nuotolinio valdymo įrenginys ............................................................... 55

9.2.1 Pamirštas reguliavimas ........................................................................ 56

9.2.2 Skaitmeninio nuotolinio valdymo įrenginio konfigūracija ...................... 56

9.2.3 Analoginio nuotolinio valdymo įrenginio konfigūracija .......................... 56

9.2.4 Įvesčių skalė......................................................................................... 57

9.3 MIG / MAG numatytieji ........................................................................... 57

9.3.1 Įtaiso jungiklio režimas (2 smūgiai / 4 smūgiai) .................................... 58

9.3.2 4 smūgių konfigūracija.......................................................................... 59

9.3.3 Programinių mygtukų konfigūracija ...................................................... 60

9.3.4 Įtampos matavimas impulsuose ........................................................... 61

9.3.5 AVC tiektuvas ....................................................................................... 61

9.3.6 Paleidimo impulsas .............................................................................. 61

9.3.7 Įtampos reguliatorius fiksuotas statiškas.............................................. 61

9.3.8 Aktyvus kraterio užpildymo delsos laikas ............................................. 61

9.3.9 Suvirinimo pradžios lanko išjungimo delsos laikas............................... 62

9.3.10 Numatomos srovės nustatymo rodymas .............................................. 62

9.4 MMA numatytieji..................................................................................... 63

9.5 Greitojo režimo programiniai mygtukai................................................ 63

9.6 Dvigubo paleidimo šaltiniai................................................................... 63

9.7 Nuotoliniu būdu valdomas skydas įjungtas ........................................ 63

9.8 Vielos padavimo priežiūra ..................................................................... 64

0460 896 601 © ESAB AB 2019

Page 5

TURINYS

9.9 Automatinio išsaugojimo režimas ........................................................ 64

9.10 Suvirinimo stabdymas matavimo riba.................................................. 64

9.11 Norint virinti, reikia prisijungti .............................................................. 65

9.12 Suvirinimo duomenų strektės jungiklis ............................................... 65

9.13 Keli vielos padavimo įrenginiai............................................................. 66

9.13.1 Kelių vielos padavimo įrenginių konfigūravimas................................... 66

9.13.2 Suvirinimo duomenų atminties koncepcija M1 10P nuotolinio valdymo

įrenginiams ...........................................................................................

9.14 Kokybės funkcijos.................................................................................. 67

9.14.1 Saugoti kokybės funkcijos žurnalą ....................................................... 68

9.15 Techninė priežiūra.................................................................................. 68

9.16 Ilgio matas............................................................................................... 69

9.17 Matavimo reikšmės dažnis .................................................................... 69

9.18 Registro kodas ....................................................................................... 69

9.19 Žaibo ekrano laikmatis........................................................................... 70

PRIEMONĖS................................................................................................ 71

10.1 Klaidų žurnalas....................................................................................... 71

10.1.1 Klaidos kodų aprašymai ....................................................................... 72

10.2 Eksportavimas / importavimas ............................................................. 76

10.3 Failų tvarkyklė ........................................................................................ 77

10.3.1 Failo / aplanko trynimas ....................................................................... 78

10.3.2 Failo / aplanko pervardijimas................................................................ 78

10.3.3 Naujo aplanko sukūrimas ..................................................................... 79

10.3.4 Failų kopijavimas ir įdėjimas................................................................. 79

10.4 Nustatymo ribų redaktorius................................................................... 79

10.5 Matavimo ribos redaktorius .................................................................. 80

10.6 Gamybos statistika ................................................................................ 81

10.7 Kokybės funkcijos.................................................................................. 82

10.8 Naudotojo nustatyti sinergijos duomenys........................................... 83

10.8.1 Nurodykite įtampos / vielos koordinates............................................... 83

10.8.2 Tinkamos vielos / dujų kombinacijos nurodymas ................................. 84

10.8.3 Savo vielos / dujų alternatyvos sukūrimas ........................................... 85

10.9 Kalendorius............................................................................................. 86

10.10 Naudotojo paskyros............................................................................... 87

10.11 Įrenginio informacija .............................................................................. 88

ATSARGINIŲ DALIŲ UŽSAKYMAS............................................................ 89

VIELOS IR DUJŲ MATMENYS............................................................................ 90

UŽSAKYMO NUMERIAI ...................................................................................... 96

PRIEDAI............................................................................................................... 97

Gamintojas pasilieka teisę keisti specifikacijas be perspėjimo.

0460 896 601 © ESAB AB 2019

Page 6

1 SAUGA

PASTABA!

ESAB išbandė įrenginio bendrosios sistemos veikimą. Atsakomybė už specifinių įrenginių saugumą ir veikimą tenka montuotojui.

Kad su įranga ar šalia jos dirbantys asmenys laikytųsi atitinkamų saugos priemonių, atsako ESAB įrangos naudotojai. Saugos priemonės turi tenkinti šio tipo įrangai keliamus reikalavimus. Be standartinių taisyklių, taikomų darbo vietoje, atsižvelkite į toliau pateikiamas rekomendacijas.

Visus darbus turi atlikti specialiai parengti darbuotojai, gerai išmanantys įrangos veikimą. Netinkamai naudojama įranga gali lemti pavojingas situacijas, dėl kurių gali susižeisti naudotojas arba sugesti įranga.

1. Kiekvienas asmuo, naudojantis įrangą, turi žinoti: ○ kaip ji veikia ○ avarinių išjungiklių vietas ○ jos funkcijas ○ susijusias saugos priemones ○ suvirinimo, pjovimo ar kitus su šia įranga atliekamus veiksmus

2. Naudotojas turi pasirūpinti, kad: ○ pradėjus dirbti, įrangos naudojimo vietoje nebūtų pašalinių asmenų ○ visi yra saugūs atliekant elektros lanko taktą arba pradėjus darbą su įranga

3. Darbo vieta turi būti: ○ tinkama tam tikslui ○ be skersvėjų

4. Asmeninės apsaugos priemonės: ○ Visuomet naudokite rekomenduojamas asmens apsaugos priemones, pvz.,

apsauginius akinius, ugniai atsparius drabužius, apsaugines pirštines

○ Nedėvėkite palaidų daiktų, pvz., šalikų, apyrankių, žiedų ir t. t., kurie gali įstrigti ir

nudeginti

5. Bendrosios saugos priemonės: ○ Patikrinkite, ar grįžtamasis kabelis tvirtai prijungtas ○ Darbus su aukštos įtampos įranga gali atlikti tik kvalifikuotas elektrikas ○ Atitinkama gaisro gesinimo įranga turi būti aiškiai pažymėta ir laikoma netoliese ○ Darbo metu negalima įrangos sutepti ir atlikti kitų priežiūros darbų

Prieš montuodami ar naudodami, atidžiai perskaitykite naudojimo instrukciją. SAUGOKITE SAVE IR KITUS!

DĖMESIO!

Ši INSTRUKCIJA skirta patyrusiems operatoriams. Jei ne visiškai žinote suvirinimo lanku įrangos darbo principus ir saugias praktikas, primygtinai rekomenduojame perskaityti mūsų lankstinuką „Suvirinimo lanku, pjovimo ir pjovimo lanku atsargumo priemonės ir saugios praktikos“, 52-529 forma. NELEISKITE neapmokytam personalui montuoti, naudoti ar prižiūrėti šios įrangos. NEBANDYKITE montuoti ar naudoti įrangos neperskaitę ir iki galo nesupratę šios instrukcijos. Jei iki galo nesupratote šios instrukcijos ir jums reikia daugiau informacijos, kreipkitės į savo tiekėją. Prieš montuodami ar naudodami šią įrangą būtinai perskaitykite skyrelį „Saugos priemonės“.

0460 896 601

- 6 -

Page 7

1 SAUGA

PASTABA! Nebenaudojamą elektroninę įrangą pateikite

perdirbimo įmonei!

Pagal Europos Direktyvą 2012/19/EB dėl elektrinių ir elektroninių atliekų ir jos pritaikymą pagal nacionalinius įstatymus, nebetinkama naudoti elektros ir (arba) elektroninė įranga turi būti pateikta perdirbimo įmonei.

Esate už įrangą atsakingas asmuo, todėl įsipareigojate gauti informacijos apie patvirtintas surinkimo stotis.

Dėl išsamesnės informacijos kreipkitės į artimiausią ESAB platintoją.

0460 896 601

- 7 -

Page 8

2 ĮVADAS

Kad galėtumėte kiek įmanoma geriau pasinaudoti savo suvirinimo įranga, rekomenduojame, kad perskaitytumėte šią naudojimo instrukciją.

Bendro pobūdžio informacijos apie veikimą rasite atitinkamo maitinimo šaltinio ir vielos padavimo įrenginio naudojimo instrukcijose.

Ekrane tekstas pateikiamas šiomis kalbomis: anglų, švedų, suomių, danų, vokiečių, prancūzų, italų, olandų, ispanų, portugalų, vengrų, lenkų, anglų, čekų, norvegų, Amerikos anglų, kinų, rusų ir turkų.

Visos šiame naudotojo vadove apibūdintos funkcijos gali būti neprieinamos, kai valdymo skydas prijungtas prie maitinimo šaltinio. Valdymo skydo meniu ir funkcijos pritaikomi prie prijungto maitinimo šaltinio.

PASTABA!

Skydelio funkcijos gali skirtis priklausomai nuo to, kuriame produkte jis įtaisytas.

2.1 „Aristo U82“ valdymo skydas

Valdymo skydas tiekiamas su tvirtinimo laikikliu, varžtais ir naudojimo instrukcija anglų k. 1,2 m laidas prijungtas prie skydo. USB atmintinė ir ilginamasis laidas yra galimi priedai, žr. šios instrukcijos skyrių „PRIEDAI“.

Naudojimo instrukcijas kitomis kalbomis galima parsisiųsti internetu adresu www.esab.com

1. USB atmintuko vieta

2. Žymeklio perkėlimo ratukas

3. Ekranas

4. Programiniai mygtukai

5. Meniu

6. Įvesties mygtukas

7. Ratukas, pažymėtas #, skirtas padidinti arba sumažinti nustatytas reikšmes. Ekrane rodoma reikšmė taip pat pažymėta #.

8. Ratukas, pažymėtas *, skirtas didinti arba mažinti nustatytas reikšmes. Ekrane rodoma reikšmė taip pat pažymėta *.

0460 896 601

- 8 -

Page 9

2 ĮVADAS

2.1.1 Mygtukai ir ratukai

Programiniai mygtukai (4)

Penki vienoje eilėje po ekranu esantys mygtukai turi keičiamas funkcijas. Tai yra programiniai mygtukai, t. y. jie gali atlikti skirtingas funkcijas, priklausomai nuo to, kuriame meniu šiuo metu dirbate. Galiojanti šių mygtukų funkcija gali būti matoma pagal tekstą, esantį apatinėje ekrano eilutėje. Kai funkcija yra aktyvi, tai nurodo baltu tampantis mygtukas:

Meniu mygtukas (5)

Naudodami meniu mygtuką visada grįšite į pagrindinį meniu:

MIG / MAG

APDOROJIMAS METODAS „QSET“ VIELOS TIPAS APSAUGINĖS DUJOS VIELOS SKERSMENYS

TRUMPAS / PURŠKIAMASIS

MIG / MAG

IŠJUNGTA

Fe ER70S

Ar+8%CO2

1,2 mm KONFIGURACIJA► PRIEMONĖS►

NUSTATYMAI MATAVIMAS ATMINTIS GREITASIS

RĖŽIMAS

Įvesties mygtukas (6)

Naudojant įvesties mygtuką patvirtinamas pasirinkimas.

Žymeklio ratukas (2)

Naudojant kairėje pusėje esantį ratuką žymeklis perkeliamas į kitas ekrano eilutes.

Ratukai „plius“ / „minus“ (7, 8)

Dešinėje pusėje esančiais mygtukais didinama arba mažinama nustatymo reikšmė. Šalia ratukų yra simbolis, kvadratas „#“ arba žvaigždutė „*“. Daugumą skaitmeninių nustatymų galima reguliuoti ratuku, tačiau kai kurie nustatymai turi būti atliekami specialiu ratuku.

0460 896 601

- 9 -

Page 10

2 ĮVADAS

2.2 Vieta

Kitoje valdymo skydo pusėje yra atlenkiamas stovas, kurį galima panaudoti skydui pastatyti ir taip matyti ekraną stačioje padėtyje. Stovas taip pat naudojamas kaip montavimo prietaisas, jį naudojant valdymo skydą galima pakabinti ant vielos padavimo įrenginio.

2.3 USB jungtis

Išorinę USB atmintinę galima naudoti failams perkelti į valdymo skydą ir iš jo. Valdymo skyde sukurti failai išsaugomi xml formatu. Tam, kad USB atmintinė veiktų, ji turi

būti suformuota kaip FAT32. Įprastai naudojant nėra rizikos, kad „virusai“ paveiks įrangą. Tam, kad šis pavojus būtų

panaikintas visiškai, rekomenduojame, kad su šia įranga naudojamos USB atmintinės nebūtų naudojamos jokiam kitam tikslui.

Kai kurios USB atmintinės su šia įranga gali veikti netinkamai. Rekomenduojame naudoti patikimo gamintojo USB atmintines. ESAB neprisiima atsakomybės dėl bet kokio pažeidimo, kilusio dėl netinkamos USB atmintinės naudojimo.

PASTABA!

Naudojantis U82pristatymo rėžime kartu su W82USB atmintinė, prijungta prie U8

yra naudojama tik programoms perkelti. Programa perkeliama maitinimo šaltinio įjungimo metu. Atskira USB atmintinė, prijungta prie W82yra naudojama

programoms į W82perkelti arba failams išsaugoti.

2.3.1 Programos naujinimas naudojantis USB atmintine

Atlikite šiuos veiksmus:

• Išjunkite maitinimo šaltinio pagrindinį jungiklį.

• Atidarykite kairėje valdymo skydo pusėje esantį dangtelį.

• Prijunkite USB atmintinę prie USB jungties.

• Uždarykite dangtelį.

• Įjunkite maitinimo šaltinio pagrindinį jungiklį.

0460 896 601

- 10 -

Page 11

2 ĮVADAS

2.3.2 Failų perkėlimas naudojantis USB atmintine

Atlikite šiuos veiksmus:

• Atidarykite kairėje valdymo skydo pusėje esantį dangtelį.

• Prijunkite USB atmintinę prie USB jungties.

• Uždarykite dangtelį.

• Daugiau informacijos žr. skyriuje „Eksportavimas / importavimas“.

2.4 Pirmas veiksmas – kalbos pasirinkimas

Šis meniu pasirodo ekrane, kai pirmą kartą įjungiate įrenginį.

Valdymo skydas pristatomas su nustatyta anglų kalba. Jei norite pasirinkti savo kalbą, atlikite toliau nurodytus veiksmus.

Spauskite MENIU pagrindiniam meniu atverti. Naudodami kairės pusės ratuką, nustatykite žymeklį ties eilute KONFIGURACIJA.

MIG / MAG

APDOROJIMAS METODAS „QSET“ VIELOS TIPAS APSAUGINĖS DUJOS VIELOS SKERSMENYS

TRUMPAS / PURŠKIAMASIS

MIG / MAG

IŠJUNGTA

Fe ER70S

Ar+8%CO2

1,2 mm

KONFIGURACIJA►

PRIEMONĖS►

NUSTATYMAI MATAVIMAS ATMINTIS SPARTUSIS

RĖŽIMAS

Paspauskite įvesties mygtuką ENTER

0460 896 601

- 11 -

Page 12

2 ĮVADAS

Nustatykite žymeklį ties eilute KALBA . Paspauskite įvesties mygtuką ENTER, kad iškviestumėte galimą valdymo skydo kalbų sąrašą.

KONFIGURACIJA ANGLŲ K.

KODINIS UŽRAKTAS► NUOTOLINIO VALDYMO ĮRENGINYS► MIG / MAG NUMATYTIEJI► MMA NUMATYTIEJI► GREITOJO RĖŽIMO PROGRAMINIAI MYGTUKAI DVIGUBO PALEDIMO ŠALTINIAI NUOTOLINIU BŪDU VALDOMAS SKYDAS

ĮJUNGTAS VIELOS PADVIMO PRIEŽIŪRA AUTOMATINIO IŠSAUGOJIMO RĖŽIMAS SUVIRINIMO DUOMENŲ JUNGIKLIO ĮJUNGIMAS►

Nustatykite žymeklį ties Jūsų kalbos eilute ir paspauskite ENTER.

     

IŠJUNGTA IŠJUNGTA

ĮJUNGTA

IŠJUNGTA



UŽDARYTI

2.5 Ekranas

MIG / MAG

APDOROJIMAS METODAS „QSET“ VIELOS TIPAS APSAUGINĖS DUJOS VIELOS SKERSMENYS KONFIGURACIJA► PRIEMONĖS►

NUSTATYMAI MATAVIMAS ATMINTIS GREITASIS

TRUMPAS / PURŠKIAMASIS

RĖŽIMAS

MIG / MAG

IŠJUNGTA

Fe ER70S

Ar+8%CO2

1,2 mm

0460 896 601

- 12 -

Page 13

2 ĮVADAS

Žymeklis

Valdymo skydo žymeklis vaizduojamas kaip patamsintas laukelis aplink tekstą, pasirinkus tekstą tampantis baltu. Naudojimo instrukcijoje pasirinkimas vaizduojamas pastorintu šriftu.

Rodyklės ir slinkties juostos

Kai po eilute yra daugiau informacijos, tai nurodo juoda rodyklė, esanti po tekstu. Jei sąraše yra daugiau eilučių, ekrano dešinėje yra slinkties juosta.

KONFIGURACIJA KALBA

LIETUVIŲ K.

KODINIS UŽRAKTAS► NUOTOLINIO VALDYMO ĮRENGINYS► MIG / MAG NUMATYTIEJI► MMA NUMATYTIEJI► GREITOJO RĖŽIMO PROGRAMINIAI MYGTUKAI DVIGUBO PALEDIMO ŠALTINIAI NUOTOLINIU BŪDU VALDOMAS SKYDAS

ĮJUNGTAS VIELOS PADVIMO PRIEŽIŪRA

IŠJUNGTA IŠJUNGTA

ĮJUNGTA

IŠJUNGTA

AUTOMATINIO IŠSAUGOJIMO RĖŽIMAS

UŽDARYTI

Teksto laukeliai

Ekrano apačioje yra penki langeliai su tekstu, aprašančiu galiojančią penkių mygtukų, esančių tiesiogiai po langeliais, funkciją.

Energijos taupymo režimas

    

Siekiant pailginti foninio apšvietimo laiką, po trijų minučių neveiklos prietaisas išsijungia.

2.5.1 Ekrane pateikiami ženklai

A Pasirinktas suvirinimo duomenų

rinkinys

B S = nustatymų ribos įjungtos

M = matavimo ribos įjungtos

C Pasirinktas vielos padavimo įrenginys D VRD būsenos piktogramą ir rodmenis,

jei yra defektas, žr. skirsnyje „VRD piktograma ir defektų rodymas“.

E Iškviestas atminties padėties numeris F Norėdami padidinti arba sumažinti

parametro reikšmę, pasirinkite „plius“ / „minus“ ratuką, pažymėtą#.

G Išmatuota variklio srovė

0460 896 601

- 13 -

Page 14

2 ĮVADAS

H Norėdami padidinti arba sumažinti

parametro reikšmę, pasirinkite „plius“ / „minus“ ratuką, pažymėtą„*“.

I Redagavimo režimas, atminties

padėties redagavimas

2.5.2 Piktograma VRD ir defektui parodyti

Ši piktograma naudojama dviem nepriklausomoms indikacijoms:

• Prijungto energijos šaltinio VRD būklei parodyti

• Parodyti, jei yra defektas

VRD funkcija užtikrina, kad neatliekant suvirinimo darbų atviros grandinės įtampa neviršys 35 V. Kai sistema nustato, kad prasidėjo suvirinimas, energijos šaltinio VRD funkcija blokuojama. Aktyvi ar neaktyvi VRD funkcija rodoma toje pačioje piktogramoje, kurioje rodoma, ar yra defektų. Žr. lentelę toliau.

Piktograma VRD būklė Defekto būsena

Prietaisui sugedus, žr.

VRD neaktyvi.

skyriaus „PRIEMONĖS“ skirsnį „Klaidų žurnalas“.

Prietaisui sugedus, žr.

VRD aktyvi.

skyriaus „PRIEMONĖS“ skirsnį „Klaidų žurnalas“.

VRD aktyvi. Klaidų nėra.

Piktograma nerodoma. VRD neaktyvi. Klaidų nėra

PASTABA!

VRD funkcija veikia su maitinimo šaltiniais, kai jie yra naudojami.

2.6 Bendroji informacija apie nustatymus

Yra trys pagrindiniai nustatymų tipai:

• Skaitmeninių reikšmių nustatymas

• Nustatymai su pateiktomis alternatyvomis

• ĮJUNGIMO / IŠJUNGIMO (ON/OFF) režimo nustatymas

2.6.1 Skaitmeninių reikšmių nustatymas

Nustatant skaitmeninę reikšmę pateiktai reikšmei padidinti arba sumažinti naudojamas vienas iš dviejų „plius“ / „minus“ ratukų. Tam tikros reikšmės taip pat gali būti keičiamos nuotolinio valdymo įtaisu.

0460 896 601

- 14 -

Page 15

2 ĮVADAS

2.6.2 Nustatymai su pateiktomis alternatyvomis

Kai kurie nustatymai atliekami pasirenkant alternatyvą iš sąrašo. Toks sąrašas galėtų atrodyti taip:

Čia žymeklis patalpinamas MIG / MAG eilutėje. Paspaudus ĮVESTIES MYGTUKAS (ENTER) šioje padėtyje, pasirenkama MIG / MAG alternatyva. Jei norite pasirinkti kitą alternatyvą, nustatykite žymeklį ant tinkamos eilutės kildami arba leisdamiesi kairiuoju ratuku. Tada paspauskite ĮVESTIES MYGTUKAS (ENTER). Išeikite iš sąrašo neatlikę pasirinkimo paspausdami UŽDARYTI.

2.6.3 ĮJUNGIMO / IŠJUNGIMO nustatymai

Kai kurioms funkcijoms galima nustatyti tik reikšmes ĮJUNGTI ir IŠJUNGTI. Sinergijos funkcija atliekant MIG / MAG ir MMA suvirinimą yra tokios funkcijos pavyzdys. Nustatymus ĮJUNGTI ir IŠJUNGTI galima pasirinkti iš alternatyvų sąrašo, kaip aprašyta aukščiau.

2.6.4 UŽDARYTI (QUIT) ir ĮVESTIES MYGTUKAS (ENTER)

Programinis mygtukas, esantis toliausiai į dešinę, pirmiausia naudojamas UŽDARYTI, nors retkarčiais yra naudojamas ir kitoms funkcijoms.

• Spauskite UŽDARYTI grįžtama atgal į ankstesnį meniu ar ekraną. Nustačius – pakeitimai automatiškai išsaugomi.

Mygtukas šiame naudotojo vadove vadinamas ĮVESTIES MYGTUKAS (ENTER) .

• Spauskite ĮVESTIES MYGTUKAS (ENTER) norimam pasirinkimui meniu ar sąraše įvykdyti.

0460 896 601

- 15 -

Page 16

3 MENIU

Valdymo skyde naudojami keli įvairūs meniu. Meniu yra: PAGRINDINIS MENIU, KONFIGURACIJA, PRIEMONĖS, SUVIRINIMO DUOMENŲ NUSTATYMAI, MATAVIMAS, SUVIRINIMO DUOMENŲ ATMINTIS ir GREITASIS RĖŽIMAS. Meniu struktūra pateikiama

skirtinguose šio naudotojo vadovo skyriuose. Paleidimo metu trumpai parodomas ir įjungimo ekranas su informacija apie naudojamą programos versiją.

Paleidimo ekrano pavyzdys

3.1 Pagrindinis meniu

Meniu PAGRINDINIS MENIU, galite pakeisti suvirinimo procesą, suvirinimo metodą, vielos tipą ir pan.

Iš šio meniu galite patekti į visus kitus žemesnio lygmens meniu.

MIG / MAG

APDOROJIMAS METODAS „QSET“ VIELOS TIPAS APSAUGINĖS DUJOS VIELOS SKERSMENYS KONFIGURACIJA► PRIEMONĖS►

NUSTATYMAI MATAVIMAS ATMINTIS GREITASIS

TRUMPAS / PURŠKIAMASIS

RĖŽIMAS

3.1.1 Konfigūracijos meniu

MIG / MAG

IŠJUNGTA

Fe ER70S

Ar+8%CO2

1,2 mm

Meniu KONFIGURACIJA, galite pakeisti kalbų ir visus kitus pagrindinius nustatymus, mato vienetą ir pan.

0460 896 601

- 16 -

Page 17

3 MENIU

KONFIGURACIJA

KALBA

LIETUVIŲ K. KODINIS UŽRAKTAS► NUOTOLINIO VALDYMO ĮRENGINYS► MIG / MAG NUMATYTIEJI► MMA NUMATYTIEJI► GREITOJO RĖŽIMO PROGRAMINIAI MYGTUKAI DVIGUBO PALEDIMO ŠALTINIAI NUOTOLINIU BŪDU VALDOMAS SKYDAS

ĮJUNGTAS VIELOS PADVIMO PRIEŽIŪRA

IŠJUNGTA IŠJUNGTA

ĮJUNGTA

IŠJUNGTA

AUTOMATINIO IŠSAUGOJIMO RĖŽIMAS SUVIRINIMO DUOMENŲ JUNGIKLIO ĮJUNGIMAS►

UŽDARYTI

Daugiau informacijos rasite skyriuje „KONFIGURACIJA“.

3.1.2 Priemonių meniu

Meniu PRIEMONĖS , galite perkelti failus, peržiūrėti kokybės ir gamybos statistiką, klaidų žurnalus ir pan.

    



PRIEMONĖS

KLAIDŲ ŽURNALAS► EKSPORTAVIMAS / IMPORTAVIMAS► FAILŲ TVARKYKLĖ► NUSTATYMO RIBŲ REDAKTORIUS► MATAVIMO RIBŲ REDAKTORIUS► GAMYBOS STATISTIKA► KOKYBĖS FUNKCIJOS► NAUDOTOJO NUSTATYTI SINERGIJOS

DUOMENYS► KALENDORIUS► NAUDOTOJO PASKYROS► ĮRENGINIO INFORMACIJA►

Daugiau informacijos rasite skyriuje „PRIEMONĖS“.

3.1.3 Suvirinimo duomenų nustatymo meniu

UŽDARYTI

0460 896 601

Spauskite NUSTATYMAI norėdami pereiti į meniu SUVIRINIMO DUOMENŲ NUSTATYMAI. Meniu SUVIRINIMO DUOMENŲ NUSTATYMAI , galite pakeisti įvairius suvirinimo parametrus. Meniu išvaizda skiriasi priklausomai nuo to, kuris suvirinimo procesas pasirinktas. Pavyzdyje pateiktas MIG / MAG suvirinimas su trumpu / purškiamuoju lanku.

- 17 -

Page 18

3 MENIU

SUVIRINIMO DUOMENŲ NUSTATYMAI

ĮTAMPA VIELOS GREITIS INDUKTYVUMAS SINERGIJOS RĖŽIMAS DUOMENŲ PALEDIMAS► DUOMENŲ STABDYMAS► RIBŲ NUSTATYMAS► MATAVIMO RIBOS► TAŠKINIS SUVIRINIMAS► APRAŠYMO REDAGAVIMAS►

KRATERIO

UŽPILDYMAS

KARŠTASIS

PALEIDIMAS

3.1.4 Matavimas

Spauskite MATAVIMAS norėdami peržiūrėti išmatuotas įvairių suvirinimo parametrų reikšmes, kai atliekamas suvirinimas.

28,2(+3,5) V

6,0 M / MIN

80%

ĮJUNGTA

 

4 – TAKTAI UŽDARYTI

Keisti tam tikrą parametrų reikšmę galite ekrane MATAVIMAS . Kurie tai bus parametrai priklauso nuo to, kuris suvirinimo procesas nustatytas. Parametro reikšmės, kurias galima reguliuoti, visada pažymėtos # arba *.

Išmatuotos reikšmės lieka ekrane net baigus virinti. Galite persikelti į kitus meniu neprarasdami matavimo reikšmių. Jei nustatytoji reikšmė pakeičiama, kai suvirinimas neatliekamas, siekiant išvengti supainiojimo matavimo reikšmė pakeičiama į nulinę.

PASTABA!

Virindami impulso būdu, galite pasirinkti, ar įtampa turi būti rodoma kaip vidutinė ar kaip pikinė reikšmė. Šią nuostatą galima reguliuoti MIG / MAG numatytųjų nustatymų meniu, žr. skyrių „MIG / MAG numatytieji“.

0460 896 601

- 18 -

Page 19

3 MENIU

3.1.5 Suvirinimo duomenų atmintis

Meniu SUVIRINIMO DUOMENŲ ATMINTIS , galite išsaugoti, iškviesti, ištrinti ar kopijuoti įvairius suvirinimo duomenų rinkinius. Suvirinimo duomenų rinkiniai gali būti išsaugoti 255 skirtingose atminties padėtyse.

SUVIRINIMO DUOMENŲ ATMINTIS

1 2 3 4 5 6 7 -

IŠSAUGOTI 1 2 UŽDARYTI

Daugiau informacijos rasite skyriuje „Atminties valdymas“.

3.1.6 Greitojo režimo meniu

Meniu GREITASIS RĖŽIMAS , galite susieti programinius mygtukus su suvirinimo duomenų atminties padėtimis. Šie nustatymai yra atliekami meniuKONFIGURACIJA . Pasirinktos atminties padėties numeris rodomas viršutiniame dešiniajame kampe.

Daugiau informacijos rasite skyriuje „Greitojo režimo programiniai mygtukai“.

0460 896 601

- 19 -

Page 20

4 MIG / MAG SUVIRINIMAS

PAGRINDINIS MENIU » APDOROJIMAS » MIG / MAG

Suvirinant lydžiuoju elektrodu inertinėse dujose (MIG / MAG), lydoma nepertraukiamai tiekiama lydomoji viela, o suvirinimo zona būna apsaugota apsauginėmis dujomis.

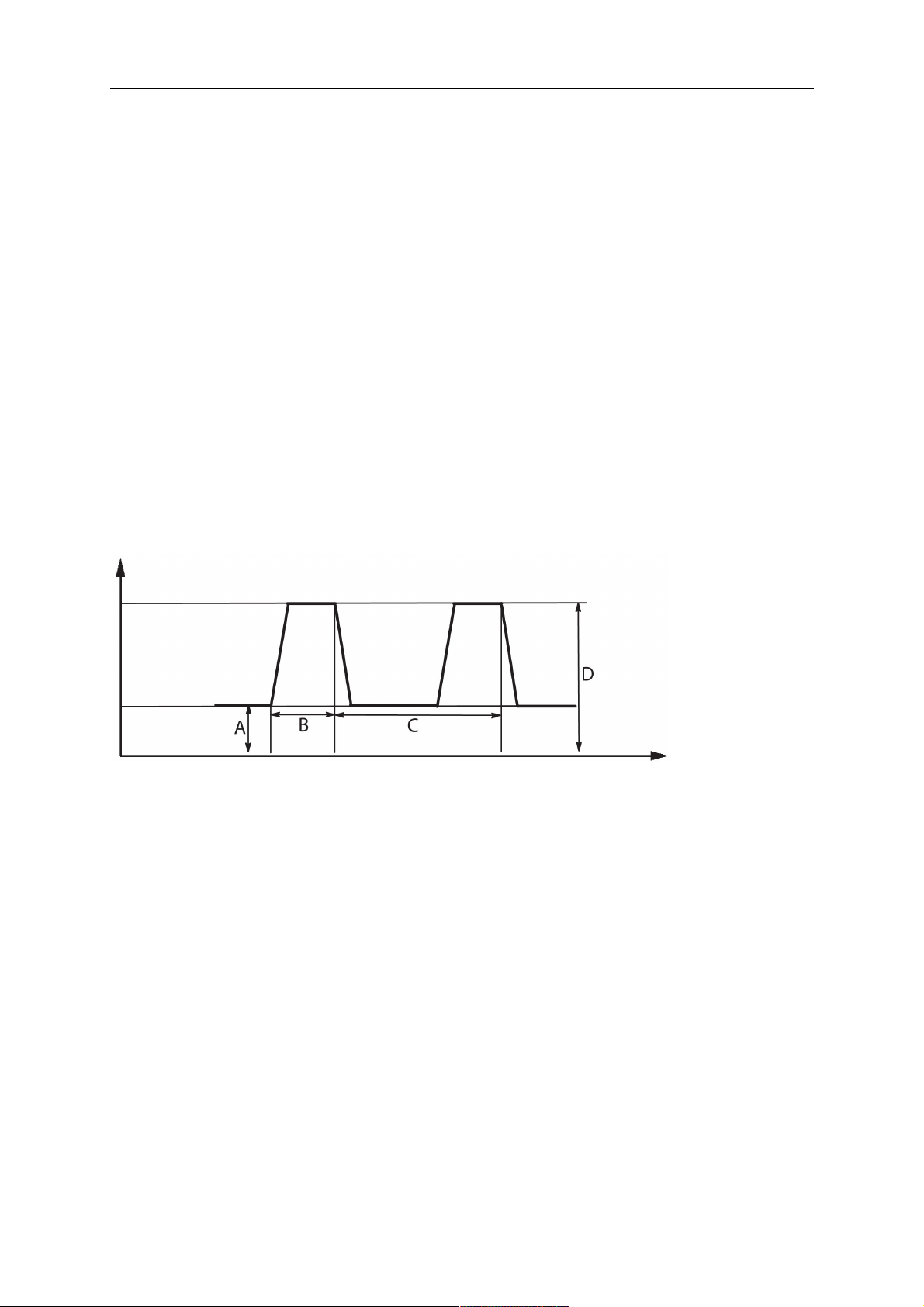

Impulsai naudojami lašeliams perkelti nuo lanko taip, kad jis liktų stabilus ir nesitaškytų net esant mažai suvirinimo duomenų.

Kokio skersmens vielą galima naudoti MIG / MAG suvirinimui TRUMPU / PURŠKIAMUOJU LANKU ir IMPULSINIU BŪDU, žr. šios instrukcijoje pabaigoje esantį priedą „VIELOS IR DUJŲ MATMENYS“.

Pasirinkus suvirinimo lydžiuoju elektrodu inertinėse dujose (MIG / MAG) procesą, galite rinktis iš keturių metodų kairės pusės ratuku pasirinkite meniu METODAS tada paspauskite

ĮVESTIES MYGTUKAS (ENTER). Pasirinkite meniuTRUMPAS / PURŠKIAMASIS, IMPULSINIS arba SUPERIMPULSINIS paspauskite ĮVESTIES MYGTUKAS (ENTER).

MIG / MAG

APDOROJIMAS METODAS

TRUMPAS / PURŠKIAMASIS „QSET“ VIELOS TIPAS APSAUGINĖS DUJOS VIELOS SKERSMENYS KONFIGURACIJA► PRIEMONĖS►

NUSTATYMAI MATAVIMAS ATMINTIS GREITASIS

RĖŽIMAS

MIG / MAG » METODAS

TRUMPAS / PURŠKIAMASIS IMPULSINIS SUPERIMPULSINIS

4.1 Suvirinimo duomenų nustatymo meniu parametrai

MIG / MAG

IŠJUNGTA

Fe ER70S

CO2

1,2 mm MIG / MAG MIG / MAG

4.1.1 MIG / MAG suvirinimas su trumpu / purškiamuoju lanku

Žemiau esančioje lentelėje pateikiami nustatymai ir meniu struktūra pasirinkus meniu MIG / MAG » METODAS » TRUMPAS / PURŠKIAMASIS paspaudus NUSTATYMAI.

Nustatymai Nuostatų

intervalas

Įtampa 8–60 V 0,25 V (rodoma

Vielos greitis

0,8–30,0 m/min 0,1 m/min x

Induktyvumas 0–100 % 1 % x x

0460 896 601

Žingsniuose Priklauso

su viena dešimtaine)

- 20 -

nuo sinergijos

x x

Reguliuoja mas sinergijoje

Page 21

4 MIG / MAG SUVIRINIMAS

Nustatymai Nuostatų

intervalas

Valdymo tipas

Sinergijos rėžimas

1–12, 17 1 x x IŠJUNGTA arba

ĮJUNGTA

įjungimo duomenys »

0,1–25 s 0,1 s x

Išankstinė dujų tėkmė įjungimo duomenys »

Tolygusis paleidimas

IŠJUNGTA arba ĮJUNGTA

Karštasis paleidimas IŠJUNGTA arba

ĮJUNGTA

Karštasis paleidimas »

0,0–10,0 s 0,1 s x

Karštojo paleidimo laikas

Karštasis paleidimas » Karštojo paleidimo vielos

greitis

Karštasis paleidimas » įtampa

Visas vielos padavimo intervalas

8,0–60,0 V 0,25 V (rodoma

Žingsniuose Priklauso

nuo sinergijos

Reguliuoja mas sinergijoje

- - -

- x

0,1 m/min x

x x su viena dešimtaine)

įjungimo duomenys » Prilietimo jutimas

5), 10)

Karštasis paleidimas » Sklandus paleidimas

10–16 A (0–16 A)

IŠJUNGTA arba

10)

ĮJUNGTA

- x

Parametro R paleidimas 8 - 60 0,25 (rodoma su

viena dešimtaine)

Sustabdymo duomenys » Kraterio užpildymas

Sustabdymo duomenys »

IŠJUNGTA arba

- x

ĮJUNGTA 0–10 s 0,1 s x

Kraterio užpildymas » Laikas

Sustabdymo duomenys » Kraterio užpildymas » Kraterio užpildymo vielos

1,5 m/min. esamu vielos padavimo greičiu

0,1 m/min x

greitis Galutinė kraterio

8–24,7 V x

užpildymo įtampa Galutinis kraterio

0,0–5,0 s 0,1 s x

užpildymo laikas Sustabdymo duomenys »

Nutraukimo impulsas

10–120 % 1 % x

Sustabdymo duomenys » Paleidimo impulsas

Sustabdymo duomenys » Vielos atkaitinimo trukmė

0460 896 601

IŠJUNGTA arba ĮJUNGTA

0–1 s 0,01 s x

- 21 -

Page 22

4 MIG / MAG SUVIRINIMAS

Nustatymai Nuostatų

intervalas

Sustabdymo duomenys »

SCT

IŠJUNGTA, ĮJUNGTA arba

Žingsniuose Priklauso

nuo sinergijos

Reguliuoja mas sinergijoje

- x x

SINERGIJA

Sustabdymo duomenys »

0,1–25 s 0,1 s x

Vėlesnė dujų tėkmė Ribų nustatymas 1 - 50 - - - Matavimų ribos 1 - 50 - - - Taškinis suvirinimas »

Taškinis suvirinimas Taškinis suvirinimas »

IŠJUNGTA arba

- x

ĮJUNGTA 0–25 s 0,1 s x

Taškinio suvirinimo trukmė

Redaguoti aprašymą » Klaviatūra

Nustatymų skalė priklauso nuo naudojamo maitinimo šaltinio.

Nustatymų skalė priklauso nuo naudojamo maitinimo šaltinio. Sinergijos linija pristačius:

tvirta viela (Fe ER70S), apsauginės dujos CO2 su 1,2 mm viela.

0–16 A taikoma 5000 serijos energijos šaltiniams.

Nustatymų skalė priklauso nuo naudojamo maitinimo šaltinio. Reguliuojama MIG / MAG

numatytųjų nustatymų konfigūracijos meniu.

Jei funkcija SCT sukonfigūruota kaip ON (įjungta), nustatymas Burnback time (atkaitinimo

trukmė) nustatomas -0,05 s. Jei funkcija SCT sukonfigūruota OFF (išjungta), naudojama išsaugota Burnback time (atkaitinimo trukmė) reikšmė. Kai SCT sukonfigūruota kaip SINERGIC (sinergija), sinergijos linijoje pasirenkama SCT reikšmė (ON (įjungta) arba OFF (išjungta).

Jei įtaiso jungiklis veikia 4 smūgių režimu, negalima pasirinkti taškinio suvirinimo (ĮJUNGTI

(ON).

Matoma priklausomai nuo nustatymų.

10)

Matoma priklausomai nuo prijungtos įrangos.

4.1.2 MIG / MAG suvirinimas su impulsais

Žemiau esančioje lentelėje pateikiami nustatymai ir meniu struktūra pasirinkus meniu MIG / MAG » METODAS » IMPULSINIS paspaudus NUSTATYMAI.

Nustatymai Nuostatų

intervalas

Žingsniuose Priklauso

nuo sinergijos

Reguliuoja mas sinergijoje

Įtampa 10–50 V 0,25 V (rodoma

su viena dešimtaine)

VIELOS GREITIS Impulso srovė2), Impulso laikas

0460 896 601

0,8–30,0 m/min 0,1 m/min x 100–650 A 1 A x x 1,7–25,5 ms 0,1 ms x

- 22 -

x x

Page 23

4 MIG / MAG SUVIRINIMAS

Nustatymai Nuostatų

intervalas

Žingsniuose Priklauso

nuo sinergijos

Impulso dažnis Foninė srovė Nuolydis

Sinergijos rėžimas

16–312 Hz 2 Hz x 4–300 A 1 A x 1 - 9 1 x IŠJUNGTA arba

- -

ĮJUNGTA

Vidinės konstantos » Ka 0–100 % 1 % x Vidinės konstantos » Ki 0–100 % 1 % x įjungimo duomenys »

0,1–25 s 0,1 s x

Išankstinė dujų tėkmė įjungimo duomenys »

Tolygusis paleidimas įjungimo duomenys »

Sklandus paleidimas įjungimo duomenys »

Parametro S paleidimas įjungimo duomenys »

Karštasis paleidimas

IŠJUNGTA arba

- x

ĮJUNGTA IŠJUNGTA arba

- x

ĮJUNGTA 8 - 60 0,25 (rodoma su

viena dešimtaine)

IŠJUNGTA arba

- x

ĮJUNGTA

Reguliuoja mas sinergijoje

įjungimo duomenys »

0,0–10,0 s 0,1 s x

Karštasis paleidimas » Karštojo paleidimo laikas

įjungimo duomenys » Karštasis paleidimas »

Visas vielos padavimo intervalas

0,1 m/min x

Karštojo paleidimo vielos greitis

įjungimo duomenys » Karštasis paleidimas » Įtampa

įjungimo duomenys » Prilietimo jutimas

Karštojo paleidimo impulso srovė

Karštojo paleidimo foninė

8,0–50,0 V 0,25 V (rodoma

su viena dešimtaine)

10–16 A (0–16 A)

100–650 A 1 A x

4–300 A 1 A x

srovė Karštojo paleidimo

16–312 Hz 2 Hz x

impulsų dažnis Parametro R paleidimas 8,0 - 50,0 0,25 (rodoma su

viena dešimtaine)

x x

Sustabdymo duomenys » Kraterio užpildymas

Sustabdymo duomenys » Kraterio užpildymas » Laikas

0460 896 601

IŠJUNGTI arba

- x

BEIMPULSINIS arba IMPULSINIS

0–10 s 0,1 s x

- 23 -

Page 24

4 MIG / MAG SUVIRINIMAS

Nustatymai Nuostatų

intervalas

Žingsniuose Priklauso

nuo sinergijos

Sustabdymo duomenys » Kraterio užpildymas » Galutinis kraterio

1,5 m/min. esamu vielos padavimo greičiu

0,1 m/min x

užpildymo vielos greitis Galutinė kraterio

8–33,2 V x

užpildymo įtampa Galutinė impulso srovė 100 – maks. A x Galutinė foninė srovė 12–50 V x Galutinis dažnis 20–270 Hz x Galutinis kraterio

0,0–5,0 s 0,1 s x

užpildymo laikas Sustabdymo duomenys »

20–200 % 1 % x

Nutraukimo impulsas Paleidimo impulsas

IŠJUNGTA arba ĮJUNGTA

Sustabdymo duomenys »

0–1 s 0,01 s x

Vielos atkaitinimo trukmė SCT

IŠJUNGTA,

- x x

ĮJUNGTA arba SINERGIJA

Reguliuoja mas sinergijoje

Sustabdymo duomenys »

0,1–25 s 0,1 s x

Vėlesnė dujų tėkmė Ribų nustatymas 1 - 50 - - - Matavimų ribos 1 - 50 - - - Taškinis suvirinimas »

Taškinis suvirinimas Taškinis suvirinimas »

IŠJUNGTA arba

- x

ĮJUNGTA 0–25 s 0,1 s x

Taškinio suvirinimo trukmė

Redaguoti aprašymą » Klaviatūra

Nustatymų skalė priklauso nuo naudojamo maitinimo šaltinio.

Minimali foninė srovė ir impulso srovė nuo priklauso naudojamo gaminio tipo.

Sinergijos linija pristačius: tvirta viela (Fe ER70S), apsauginės dujos CO2 su 1,2 mm viela.

0–16 A taikoma 5000 serijos energijos šaltiniams.

Reguliuojama MIG / MAG numatytųjų nustatymų konfigūracijos meniu.

Jei funkcija SCT sukonfigūruota kaip ON (įjungta), nustatymas Burnback time (atkaitinimo

0460 896 601

- 24 -

Page 25

4 MIG / MAG SUVIRINIMAS

Jei įtaiso jungiklis veikia 4 smūgių režimu, negalima pasirinkti taškinio suvirinimo (ĮJUNGTI

(ON).

Matoma priklausomai nuo nustatymų.

10)

Matoma priklausomai nuo prijungtos įrangos.

4.1.3 MIG / MAG suvirinimas su „SuperPulse“, pirminiu / antriniu, trumpu / purškiamuoju lanku / impulsais

Žemiau esančioje lentelėje pateikiami nustatymai ir meniu struktūra pasirinkus meniu MIG / MAG » METODAS » SUPERIMPULSINIS paspaudus NUSTATYMAI.

Nustatymai Nuostatų

intervalas

Įtampa 8–60 V 0,25 V (rodoma

Žingsniuose Priklauso

nuo sinergijos

x x

Reguliuoja mas sinergijoje

su viena dešimtaine)

VIELOS GREITIS

0,8–30,0 m/min 0,1 m/min x

Fazė Pirminė arba antrinė - x Metodas Trumpas /

- x purškiamasis lankas arba impulsinis būdas

Įtampa 10–50 V 0,25 V (rodoma

x x

su 1 dešimtaine)

Vielos tiekimo greitis

0,8–30,0 m/min 0,1 m/min x

Induktyvumas 0–100 % 1 % x x Impulso srovė

100–650 A 1 A x

Impulso laikas 1,7–25,5 ms 0,1 ms x Impulso dažnis 16–312 Hz 2 Hz x Foninė srovė 4–300 A 1 A x Nuolydis 1 - 9 1 x Ka 0–100 % 1 % x Ki 0–100 % 1 % x Reguliatoriaus tipas 1

Sinergija

IŠJUNGTA arba

- - ĮJUNGTA

Fazės suvirinimo laikas 0,10–2,50 s 0,01 s x Išankstinė dujų tėkmė 0,1–25 s 0,1 s x Tolygusis paleidimas IŠJUNGTA arba

- x ĮJUNGTA

Sklandus paleidimas IŠJUNGTA arba

- x ĮJUNGTA

Parametro S paleidimas 8,0 - 60,0 0,25 (rodoma su

viena dešimtaine)

Karštasis paleidimas IŠJUNGTA arba

- x ĮJUNGTA

0460 896 601

- 25 -

Page 26

4 MIG / MAG SUVIRINIMAS

Nustatymai Nuostatų

intervalas

Žingsniuose Priklauso

nuo sinergijos

Reguliuoja mas sinergijoje

Karštojo paleidimo laikas 0,0–10,0 s 0,1 s x Karštojo paleidimo vielos

padavimas

Visas vielos padavimo intervalas

0,1 m/min x

Karštojo paleidimo įtampa nuo –14 iki +27 V - Karštojo paleidimo

impulso srovė

Karštojo paleidimo foninė

100–650 A 1 A x

4–300 A 1 A x

srovė Karštojo paleidimo

16–312 Hz 2 Hz x

impulsų dažnis Parametro R paleidimas 8,0 - 50,0 0,25 (rodoma su

viena dešimtaine)

Prilietimo jutimas

Kraterio užpildymas IŠJUNGTI arba

10–16 A (0–16 A) x

- x BEIMPULSINIS arba IMPULSINIS

Kraterio užpildymo laikas 0–10 s 0,1 s x Galutinis kraterio

užpildymo vielos padavimas

Galutinė kraterio

1,5 m/min. esamu

0,1 m/min x vielos padavimo greičiu

8–33,2 V x

užpildymo įtampa Galutinė impulso srovė 100 – maks. A x Galutinė foninė srovė 12–50 V x Galutinis dažnis 20–270 Hz x Galutinis kraterio

0,0–5,0 s 0,1 s x

užpildymo laikas Nutraukimo impulsas % Vielos atkaitinimo trukmė 0–1 s 0,01 s x

SCT

IŠJUNGTA,

- x x ĮJUNGTA arba SINERGIJA

Vėlesnė dujų tėkmė 0,1–25 s 0,1 s x Ribų nustatymas 1 - 50 - - - Matavimų ribos 1 - 50 - - - Taškinis suvirinimas IŠJUNGTA arba

- x ĮJUNGTA

Taškinio suvirinimo

0–25 s 0,1 s x

trukmė Paleidimo impulsas

IŠJUNGTA arba ĮJUNGTA

Nustatymų skalė priklauso nuo naudojamo maitinimo šaltinio.

0460 896 601

- 26 -

Page 27

4 MIG / MAG SUVIRINIMAS

Minimali foninė srovė ir impulso srovė nuo priklauso naudojamo gaminio tipo.

Sinergijos linija pristačius: tvirta viela (Fe ER70S), apsauginės dujos CO2 su 1,2 mm viela.

0–16 A taikoma 5000 serijos energijos šaltiniams.

Reguliuojama pasirinkus meniu KONFIGURACIJA » MIG / MAG numatytieji .

Jei funkcija SCT sukonfigūruota kaip ON (įjungta), nustatymas Burnback time (atkaitinimo

Matoma priklausomai nuo nustatymų.

10)

Matoma priklausomai nuo prijungtos įrangos.

4.2 Funkcinis nustatymų paaiškinimas

Įtampa

Didesnė įtampa padidina lanko ilgį ir sukuria karštesnę, platesnę suvirinimo zoną. Įtampos nustatymas sinergijos ir ne sinergijos režimuose skiriasi. Sinergijos režimu įtampa

yra nustatoma kaip teigiama arba neigiama įtampos sinergijos linijos atsvara. Ne sinergijos režimu įtampos reikšmė nustatoma kaip absoliuti reikšmė.

Įtampa nustatoma matavimo meniu SUVIRINIMO DUOMENŲ NUSTATYMAS arba GREITASIS RĖŽIMAS . Kai naudojamas nuotolinio valdymo įrenginys, nustatymus galima reguliuoti jame.

Vielos tiekimo greitis

Ši funkcija nustato reikiamą suvirinimo vielos tiekimo greitį, išreikštą metrais per minutę.

Vielos padavimo greitis nustatomas meniu MATAVIMAS, SUVIRINIMO DUOMENŲ NUSTATYMAS arba GREITASIS RĖŽIMAS . Kai naudojamas nuotolinio valdymo įrenginys, nustatymus galima reguliuoti jame.

Induktyvumas

Didesnis induktyvumas sukuria platesnę suvirinimo zoną ir užtikrina mažesnį purslų kiekį. Esant mažesniam induktyvumui, skleidžiamas aštresnis garsas, tačiau susidaro stabilus, koncentruotas lankas.

Induktyvumas nustatomas meniu SUVIRINIMO DUOMENŲ NUSTATYMAS . Taikoma tik MIG / MAG suvirinimui su trumpu / purškiamuoju lanku.

Valdymo tipas

Veikia trumposios grandinės procesą ir kaitinimą suvirinant. Šis nustatymas neturi būti keičiamas.

Impulso srovė

Didesnioji iš dviejų srovės verčių srovės impulso padavimo metu. Impulso srovė nustatoma meniu SUVIRINIMO DUOMENŲ NUSTATYMAS išjungus

sinergijos funkciją. Taikoma tik MIG / MAG suvirinimui su impulsais.

0460 896 601

- 27 -

Page 28

4 MIG / MAG SUVIRINIMAS

Impulso laikas

Laikas, kurį srovės impulsas yra įjungtas impulso periodo metu. Impulso srovė nustatoma meniu SUVIRINIMO DUOMENŲ NUSTATYMAS išjungus

sinergijos funkciją. Taikoma tik MIG / MAG suvirinimui su impulsais.

Impulso dažnis

Foninės srovės laikas, kuris kartu su srovės impulso laiku sudaro impulso periodą. Impulso dažnis nustatomas meniu SUVIRINIMO DUOMENŲ NUSTATYMAS išjungus

sinergijos funkciją. Taikoma tik MIG / MAG suvirinimui su impulsais.

Foninė srovė

Mažesnioji iš dviejų srovės verčių srovės impulso padavimo metu. Foninė srovė nustatoma meniu SUVIRINIMO DUOMENŲ NUSTATYMAS išjungus sinergijos

funkciją. Taikoma tik MIG / MAG suvirinimui su impulsais.

Srovė

Laikas

MIG / MAG suvirinimas su impulsais

A = foninė srovė B = impulso laikas C = impulso periodo laikas D = impulso srovė

Nuolydis

„Slope“ (nuolydis) reiškia, kad impulsinė srovė lėtai didėja / mažėja iki nustatytosios reikšmės. Parametrą Nuolydis galima nustatyti devyniuose etapuose, kai kiekvienas jų atitinka 100 µs.

Nuolydis svarbus garso atžvilgiu. Status nuolydis skleidžia garsesnį ir aštresnį garsą. Per mažas nuolydis gali, blogiausiu atveju, paveikti impulso gebėjimą nupjauti lašelį.

Nuolydis nustatomas meniu SUVIRINIMO DUOMENŲ NUSTATYMAS išjungus sinergijos funkciją.

Taikoma tik MIG / MAG suvirinimui su impulsais.

0460 896 601

- 28 -

Page 29

4 MIG / MAG SUVIRINIMAS

Ka yra proporcingas reguliatoriaus lanko ilgio padidėjimui. Didelė reikšmė reiškia, kad reguliatorius atsakys greičiau, reaguodamas į lanko ilgio svyravimus.

Ka nustatomas meniu SUVIRINIMO DUOMENŲ NUSTATYMAS » Vidinės konstantos išjungus sinergijos funkciją.

Taikoma tik MIG / MAG suvirinimui su impulsais.

Ki yra neatsiejamas reguliatoriaus lanko ilgio padidėjimas. Išlaikykite šią reikšmę nedidele ir gausite stabilų reguliavimą.

Ki nustatomas meniu SUVIRINIMO DUOMENŲ NUSTATYMAS » Vidinės konstantos išjungus sinergijos funkciją.

Taikoma tik MIG / MAG suvirinimui su impulsais.

Sinergijos rėžimas

Kiekvienai vielos tipo, skersmens ir dujų mišinio kombinacijai reikia unikalaus santykio tarp vielos padavimo greičio ir įtampos (lanko ilgio), kad būtų gautas stabiliai veikiantis lankas. Įtampa (lanko ilgis) automatiškai „atitinka“ pasirinktą iš anksto suprogramuotą sinergijos liniją, dėl to daug lengviau nustatyti tinkamus suvirinimo parametrus. Sąsaja tarp vielos padavimo greičio ir kitų parametrų žinoma kaip sinergijos linija.

Išsamiau apie vielos ir dujų kombinacijas žr. šios instrukcijos pabaigoje esantį priedą „VIELOS IR DUJŲ MATMENYS“.

Taip pat galima užsisakyti kitokius sinergijos linijų paketus, bet juos turi įdiegti įgaliotas ESAB priežiūros darbus atliekantis technikas.

Išsamiau apie savo sinergijos linijų kūrimą žr. skyriuje „Naudotojo nustatyti sinergijos duomenys“.

Sinergija suaktyvinama meniu SUVIRINIMO DUOMENŲ NUSTATYMAS .

Fazė

Šioje funkcijoje galima pasirinkti tarp pirminio ir antrinio. Didesnieji duomenys priskiriami pirminiam, o mažesnieji – antriniam. Šie nustatymai naudojami nustatant, ar bus galima redaguoti pirminius ar antrinius

duomenis. Pagal juos taip pat nustatomi, kuriuos duomenis paveiks matavimo ir nuotolinis režimai. Vielos padavimo greitis, parodytas matavimo ekrane, reiškia pasirinktos fazės greitį. Tačiau įtampa, srovė ir suvirinimo išvestis pagrįsti matavimu abiejose fazėse.

Pirminėse ir antrinėse fazėse galite pasirinkti skirtingą sinergiją. Pirminė arba antrinė fazė nustatoma meniu MIG / MAG NUSTATYMAI Pasirinkus

„Superpulse“ rėžimą ir išjungus sinergiją

Išankstinė dujų tėkmė

Ši funkcija kontroliuoja laiką, kurį apsauginės dujos teka, prieš atliekant elektros lanko taktą.

Išankstinė dujų tėkmė nustatoma meniu SUVIRINIMO DUOMENŲ NUSTATYMAS » DUOMENŲ PALEIDIMAS .

0460 896 601

- 29 -

Page 30

4 MIG / MAG SUVIRINIMAS

Tolygusis paleidimas

Tolygaus paleidimo atveju viela tiekiama 1,5 m/min greičiu, kol atsiranda elektros kontaktas su apdirbama detale.

Tolygusis paleidimas nustatomas meniu SUVIRINIMO DUOMENŲ NUSTATYMAS » DUOMENŲ PALEIDIMAS .

Sklandus paleidimas

Sklandus paleidimas reiškia, kad kai suvirinimo viela prisiliečia prie detalės ir įvyksta trumpasis jungimas, vielos padavimas sustabdomas. Padavimo įrenginys pradeda veikti tiekdamas suvirinimo vielą priešinga kryptimi, kol grandinė su apdirbama detale nutraukiama ir atsiranda lankas. Tada padavimo įrenginys pradeda tiekti suvirinimo vielą tinkama kryptimi ir pradedamas virinimas.

Sklandus paleidimas nustatomas meniu SUVIRINIMO DUOMENŲ NUSTATYMAS » DUOMENŲ PALEIDIMAS .

Taikoma suvirinimui naudojant padavimo įrenginį, palaikantį vielos padavimą priešinga kryptimi.

Parametro R paleidimas

Parametro R paleidimas leidžia virinant tiksliai nustatyti elektros lanką nuo pradinio momento. Parametrą, 0,25 intervalais, galima nustatyti nuo 8,0 iki 60,0. Ši funkcija matoma ar reguliuojama tik, kai sinergija neaktyvi (tai reiškia, kad pasirinktas trumpojo lanko metodas).

Karštasis paleidimas

Karštasis paleidimas nustatomam laikui padidina vielos padavimo greitį ir įtampą suvirinimo proceso pradžioje. Pagrindinis jo tikslas yra teikti daugiau energijos pradedant virinti, tai sumažina prasto sulydymo pavojų sujungimo pradžioje.

Sinergija – „karštasis“ paleidimas

Galima tam tikram laikui padidinti vielos padavimo greitį lyginant su esamu padavimo greičiu, kad būtų teikiama daugiau energijos suvirinimo pradžioje ir užtikrintas įsiskverbimas. Greitis nustatomas įprasto vielos padavimo greičio atžvilgiu. Laikas pradedamas skaičiuoti, kai lankas įžiebiamas ir jo ilgis nustatomas ties „karštuoju“ paleidimu. Sinergija padidina vielos padavimo greitį 2 m/min.

Ne sinergija – „karštasis“ paleidimas

Jei pasirinkta ne sinergija, galima nustatyti įtampą. Ne sinergijos ar impulso metu, galima nustatyti įtampą, impulso srovę, foninę srovę ir dažnį.

PASTABA!

„Karštojo“ paleidimo vielos padavimui ir „karštojo“ paleidimo įtampai galima nustatyti neigiamas reikšmes. Tai galima panaudoti su dideliais suvirinimo duomenimis, užtikrinant sklandų suvirinimo paleidimą pradžioje didinant suvirinimo duomenis.

Karštasis paleidimas aktyvinamas matavimo ekrane arba meniu SUVIRINIMO DUOMENŲ NUSTATYMAS » DUOMENŲ PALEIDIMAS .

Prilietimo jutimas

Sistema aptinka, kai viela prisiliečia prie apdorojamos detalės. Prilietimo jutimas nustatomas meniu SUVIRINIMO DUOMENŲ NUSTATYMAS » DUOMENŲ

PALEIDIMAS . Tai taikoma tik automatiniam virinimui.

0460 896 601

- 30 -

Page 31

4 MIG / MAG SUVIRINIMAS

Kraterio užpildymas

Kraterio užpildymas kontroliuojamai sumažina suvirinimo vietos karštį ir dydį, tai galima atlikti tik virinimo metu. Dėl to lengviau išvengti porėtumo, įtrūkimų dėl karščių ir kraterių susiformavimo suvirinamoje detalėje.

Impulsinio suvirinimo režimu galima pasirinkti tarp impulsinio ir neimpulsinio kraterio užpildymo. Neimpulsinis kraterio užpildymas yra greitesnis procesas. Impulsinis kraterio užpildymas trunka šiek tiek ilgiau, tačiau užtikrina nesitaškymą pildant kraterį, kai naudojamos tinkamos reikšmės.

Sinergija – kraterio užpildymas

Sinergijos režimu kraterio užpildymo laikas ir galutinis vielos padavimo greitis nustatomi tiek impulsiniame, tiek ir neimpulsiniame kraterio užpildyme. Naudojant sinergiją įtampa ir impulsiniai parametrai sumažina galutines reikšmes.

Ne sinergija – kraterio užpildymas

Ne sinergijos režimu nustatymus galima pakeisti, suteikiant kitą lanko ilgį baigus pildyti kraterį. Taip pat galima nustatyti galutinės kraterio užpildymo reikšmės pabaigos laiką.

Galutinė įtampa gali būti nustatoma neimpulsiniam kraterio užpildymui. Galutinė įtampa, galutinė impulso srovė, galutinė foninė srovė ir galutinis dažnis gali būti nustatomi impulsiniam kraterio užpildymui.

Galutinės parametrų reikšmės visada turi atitikti reikšmes, nustatytas suvirinimui nuolatine srove, arba būti už jas mažesnės. Jei suvirinimo nuolatine srove nustatymai sumažinami iki mažesnių, nei nustatytosios galutinės reikšmės, jie taip pat sumažins galutines reikšmes. Galutinės parametrų reikšmės vėl nepadidės, jei padidinamas suvirinimo nuolatine srove nustatymas.

Pavyzdys: Jūsų galutinis vielos padavimo greitis yra 4 m/min. ir sumažinate vielos padavimo greitį iki 3,5 m/min. Galutinis vielos padavimo greitis taip pat bus sumažintas iki 3,5 m/min. Galutinis vielos padavimo greitis liks 3,5 m/min., net jei vielos padavimo greitis bus vėl padidintas.

Kraterio užpildymas aktyvinamas matavimo ekrane arba meniu SUVIRINIMO DUOMENŲ NUSTATYMAS » DUOMENŲ STABDYMAS .

Nutraukimo impulsas

Nutraukimo impulsas – tai impulsas, kuris naudojamas užtikrinti, kad baigus virinti ant vielos nesusiformuotų rutulys.

Taikoma tik MIG / MAG suvirinimui su trumpu / purškiamuoju lanku ar trumpais impulsais. Naudojant impulsus, baigimas sinchronizuojamas su impulsu, baigiamuoju impulsu.

Nutraukimo impulsas nustatomas meniu SUVIRINIMO DUOMENŲ NUSTATYMAS » DUOMENŲ STABDYMAS .

Vielos atkaitinimo trukmė

Vielos atkaitinimo laikas yra delsa tarp laiko, kada pradedamas stabdyti vielos tiekimas, ir to momento, kai energijos šaltinis išjungia suvirinimo įtampą. Jeigu atkaitinimo laikas per trumpas, užbaigus suvirinimą lieka kyšoti ilgas vielos galas, todėl kyla pavojus, kad viela gali užstrigti kietėjančioje suvirinimo zonoje. Jeigu atkaitinimo laikas per ilgas, lieka kyšoti trumpesnis vielos galas, todėl padidėja pavojus, kad lankas gali smogti atgal į kontaktinį galiuką.

Vielos atkaitinimo trukmė nustatoma meniu SUVIRINIMO DUOMENŲ NUSTATYMAS » DUOMENŲ STABDYMAS .

0460 896 601

- 31 -

Page 32

4 MIG / MAG SUVIRINIMAS

„Short Circuit Termination“ (SCT)

SCT yra funkcija, kuri sudaro mažus kartotinius trumpuosius jungimus suvirinimo įtaiso gale, kol vielos padavimas visiškai sustos ir kontaktas su apdirbama detale bus nutrauktas.

SCT negalima naudoti su serijine viela.

Užbaigimas

Čia pasirinkite galutinį impulsą arba SCT (užbaigimą trumpuoju jungimu). Užbaigimas nustatomas meniu SUVIRINIMO DUOMENŲ NUSTATYMAS » DUOMENŲ

STABDYMAS . Taikoma suvirinimui naudojant padavimo įrenginį, palaikantį vielos padavimą priešinga

kryptimi.

Paleidimo impulsas

Jei viela prilimpa prie apdirbamos detalės, sistema tai nustato. Paleidžiamas impulsas, kuris atkabina vielą nuo paviršiaus.

Taikoma tik MIG / MAG suvirinimui su trumpu / purškiamuoju lanku ar trumpais impulsais. Naudojant impulsus, baigimas suvienodinamas su impulsu, baigiamuoju impulsu, kuris gali būti nustatytas nuo 20 iki 200 %.

Nustatymas reguliuojamas meniu KONFIGURACIJA » MIG / MAG numatytieji .

Vėlesnė dujų tėkmė

Ši funkcija kontroliuoja laiką, kurį apsauginė srovė dar teka panaikinus elektros lanką.

Vėlesnė dujų tėkmė nustatoma meniu SUVIRINIMO DUOMENŲ NUSTATYMAS » DUOMENŲ STABDYMAS .

Nustatymo ir matavimo ribos

Ribose pasirenkamas apribojimo skaičius. Nustatymus žr. skirsniuose „Nustatymo ribų redaktorius“ ir „Matavimo ribų redaktorius“.

Ribos aktyvuojamos meniu SUVIRINIMO DUOMENŲ NUSTATYMAS .

Taškinis suvirinimas

Taškinis suvirinimas – suvirinimas trumpais pasikartojančiais ciklais iš anksto nustatytu laiku.

Taškinis suvirinimas naudojamas, kai norite sujungti plonas plokštes virindami taškiniu būdu.

Taškinis suvirinimas aktyvinamas ir jo laikas nustatomas meniu SUVIRINIMO DUOMENŲ NUSTATYMAS » TAŠKINIS SUVIRINIMAS .

0460 896 601

Vielos judėjimas

Vielos tiekimo postūmiais funkcija naudojama tada, kai reikia tiekti vielą neįjungus suvirinimo įtampos. Viela tiekiama tol, kol laikomas nuspaustas mygtukas.

- 32 -

Page 33

4 MIG / MAG SUVIRINIMAS

Apipūtimas dujomis

Apipūtimas dujomis naudojamas matuojant dujų tėkmę arba norint pašalinti orą arba drėgmę iš dujų žarnų prieš pradedant suvirinimą. Dujos teka tol, kol laikomas nuspaustas mygtukas; tuo metu įtampos nėra ir vielos tiekimo funkcija neveikia.

4.2.1 „QSet“

„QSet“ naudojamas suvirinimo parametrų nustatymui palengvinti. Naudojant „plius“ / „minus“ ratukus, lanko ilgis padidinamas arba sumažinamas nuo –18 iki + 18 žingsnių.

TRUMPASIS LANKAS Pradedant suvirinimą naujos rūšies viela / dujomis, „QSet“ automatiškai nustato visus

reikiamus suvirinimo parametrus. Po to „QSet“ išsaugo visus šiuos duomenis atmintinėje, kad suvirinimo rezultatai būtų nepriekaištingi. Paskui įtampa automatiškai prisitaiko prie vielos tiekimo greičio pokyčių.

PURŠKIMAS Artėjant prie purškiamojo lanko srities, reikia padidinti „QSet“ reikšmę. Kai virinate grynu

purškimo lanku, atjunkite funkciją „QSet“. Visi nustatymai perimami iš „QSet“, išskyrus įtampą, kurią reikia nustatyti.

Rekomendacija: norėdami gauti visus teisingus duomenis, pirmąjį suvirinimo ciklą (6 sekundžių trukmės) atlikite su „QSet“ naudodami bandomąją detalę.

„QSet“ reikšmė nustatoma suvirinimo duomenų nustatymo meniu MIG / MAG procesui ir TRUMPAM / PURŠKIAMAJAM metodui.

4.2.2 Sinergijos grupė

Galima pasirinkti iš trijų sinergijos grupių virinant mechanizuotu būdu:

• STANDARTINĘ

• ROBOTIZUOTĄ

• SAT

0460 896 601

- 33 -

Page 34

4 MIG / MAG SUVIRINIMAS

Skirtingų sinergijos grupių santykis tarp suvirinimo greičio ir plokštės storio:



Plokštės storis

Virinimo greitis

A = STANDARTINĖ linija B = ROBOTIZUOTA linija C = SAT linija

  

Sinergijos grupė ROBOTIZUOTA yra naudojama automatiniam ar kitam mechanizuotam suvirinimui. Ji tinka didesniam padavimo greičiui, nei suvirinimas standartinėmis linijomis.

SAT reiškia greitas lanko perdavimas (Swift Arc Transfer). Ši sinergijos grupė pritaikyta dideliems perdavimo greičiams, itin sudėtingiems kampams ir 2–3 mm storio plokštėms.

Išsamiau apie vielos ir dujų kombinacijas, skirtas SAT, žr. šios instrukcijos pabaigoje esantį priedą „VIELOS IR DUJŲ MATMENYS“.

Sinergijos grupė nustatoma suvirinimo duomenų nustatymo meniu MIG/MAG procesui.

4.3 „SuperPulse“

PAGRINDINIS MENIU » APDOROJIMAS » METODAS

PASTABA!

„SuperPulse“ metodas yra prieinamas ir matomas pasirinktiems vielos tiektuvams, kurie gali įveikti papildomą šio metodo įtampą.

„SuperPulse“ metodas naudojamas norint geriau kontroliuoti suvirinimo vietą ir kietėjimo procesą. Suvirinimo vieta tarp impulsų turi laiko sukietėti.

„SuperPulse“ naudojimo privalumai:

• mažesnis jautrumas pagrindinės angos variacijoms;

• geresnė suvirinimo vietos kontrolė nustatant suvirinimo padėtį;

• geresnė įsiskverbimo ir įsiskverbimo profilio kontrolė;

• mažesnis jautrumas netolygiam karščio laidumui.

„SuperPulse“ gali būti numatytas kaip programuotas perjungimas iš vieno MIG / MAG nustatymo į kitą. Laiko intervalai nustatomi pirminės ir antrinės fazės laiko nuostatomis.

Suvirinimas visada pradedamas pirminėje fazėje. Kai pasirenkamas „karštasis“ paleidimas, pirminiai duomenys bus naudojami „karštojo“ paleidimo metu, pridedant prie pirminių duomenų fazės laiko. Kraterio užpildymas visada yra paremtas antriniais duomenimis. Kai

0460 896 601

- 34 -

Page 35

4 MIG / MAG SUVIRINIMAS

sustabdymo komanda suaktyvinama pirminės fazės metu, procesas automatiškai persijungia į antrinius duomenis. Suvirinimo baigimas paremtas antriniais duomenimis.

4.3.1 Vielos ir dujų kombinacijos

Išsamiau apie vielos ir dujų kombinacijas žr. šios instrukcijos pabaigoje esantį priedą „VIELOS IR DUJŲ MATMENYS“.

4.3.2 Įvairūs impulsiniai metodai

Žemiau pamatysite, kuris impulsinis metodas gali būti naudojamas, priklausomai nuo virinamos plokštės storio.

 Karštis

Plokštės matmenys 

A = Impulsai pirminėje fazėje ir trumpas lankas antrinėje fazėje B = Impulsai pirminėje fazėje ir impulsai antrinėje fazėje C = Purškimas pirminėje fazėje ir impulsai antrinėje fazėje



4.3.3 Vielos tiekimo įrenginys

Saugos priemonės!

Kai naudojate „SuperPulse“, vielos padavimo įrenginys patiria dideles apkrovas. Tam, kad nekiltų pavojus funkciniam vielos padavimo įrenginio saugumui, laikykitės ribinių verčių, pateikiamų grafike apačioje.

0460 896 601

- 35 -

Page 36

4 MIG / MAG SUVIRINIMAS

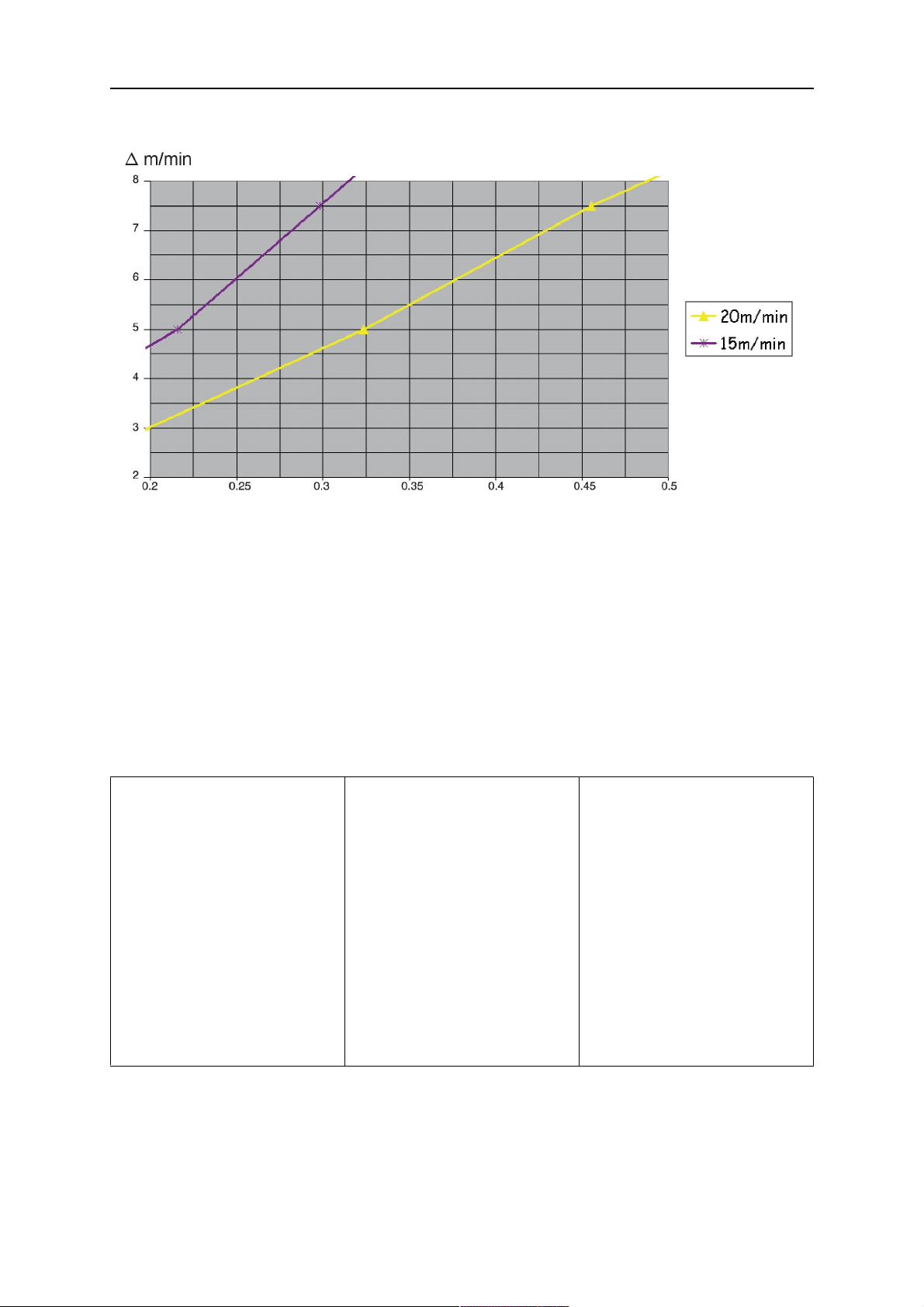

Vielos padavimo greičio skirtumai

15m/min. ir 20m/min. grafikai taikomi pirminiam vielos padavimo greičiui. Ciklo trukmė – tai pirminės ir antrinės fazių laiko suma.

Skirtumas tarp pirminio ir antrinio vielos padavimo greičio neturi viršyti pirminio vielos greičio laiko, nurodyto grafike.

Pavyzdys: jei ciklo trukmė yra 0,25 s, o pirminis vielos padavimo greitis yra 15m/min., skirtumas tarp pirminio ir antrinio vielos padavimo greičio neturi viršyti 6m/min.

Virinimo pavyzdys A

Šiame pavyzdyje mes virinsime 10 mm plokštę su 1,2 mm aliuminio viela ir argono apsauginėmis dujomis.

Valdymo skyde atlikite šiuos nustatymus:

Procesas Fazė Metodas Viela Apsauginės dujos Vielos skersmuo Įtampa Vielos tiekimo greitis Fazės trukmė

„Superpulse“

Pirminė

Trumpas / purškiamasis lankas

AlMgER5356 Ar 1,2 mm (+1,0 V) 15,0 m/min

„Superpulse“

Antrinė

Impulsai AlMgER5356 Ar 1,2 mm (+3,0 V) 11,0 m/min 0,1 s

0,1 s

Pirminės ir antrinės fazės laikas yra 0,1 s + 0,1 s = 0,2 s. Vielos padavimo greičio skirtumas yra 15,0 m/min. – 11,0 m/min. = 4 m/min.

0460 896 601

- 36 -

Page 37

4 MIG / MAG SUVIRINIMAS

Virinimo pavyzdys B

Šiame pavyzdyje mes virinsime 6 mm plokštę su 1,2 mm aliuminio viela ir argono apsauginėmis dujomis.

Valdymo skyde atlikite šiuos nustatymus:

Procesas Fazė Metodas Viela Apsauginės dujos Vielos skersmuo Įtampa Vielos tiekimo greitis Fazės trukmė

„Superpulse“

Pirminė

Impulsai AlMgER5356 Ar 1,2 mm (+1,0 V) 12,5 m/min 0,15 s

„Superpulse“

Antrinė

Impulsai AlMgER5356 Ar 1,2 mm (+2,0 V) 9,0 m/min 0,15 s

Pirminės ir antrinės fazės laikas yra 0,15 s + 0,15 s = 0,3 s. Vielos padavimo greičio skirtumas yra 12,5 m/min. – 9,0 m/min. = 3,5 m/min.

0460 896 601

- 37 -

Page 38

5 „MMA“ SUVIRINIMAS

PAGRINDINIS MENIU » APDOROJIMAS » MMA

MMA suvirinimas dar gali būti vadinamas suvirinimu su padengtais elektrodais. Smūgiuojant elektros lanku lydomas elektrodas, o jo danga suformuoja apsauginį šlaką.

Kokio skersmens vielą galima naudoti MMA suvirinimui, žr. šios instrukcijos pabaigoje esantį priedą „VIELOS IR DUJŲ MATMENYS“.

MMA

APDOROJIMAS METODAS ELEKTRODO TIPAS ELEKTRODO SKERSMUO

NUOLATINĖ SROVĖ (DC)

MMA

BAZINIS

3,2 mm KONFIGURACIJA► PRIEMONĖS►

NUSTATYTI MATAVIMAS ATMINTIS GREITASIS

RĖŽIMAS

5.1 MMA

Žemiau esančioje lentelėje pateikiami nustatymai ir meniu struktūra pasirinkus meniu MMA paspaudus NUSTATYMAI.

Nustatymai Nuostatų

intervalas

Srovė

16–650 A 1 A x

Elektros lankas 0–100 % 1 % x

Žingsniuose Priklauso

nuo sinergijos

Reguliuoja mas sinergijoje

Min. srovės faktorius 0–100 % 1 % x Valdymo tipas 0 - 1 x Sinergijos rėžimas IŠJUNGTA arba

- - -

ĮJUNGTA

„Karštasis“ paleidimas IŠJUNGTA arba

- x

ĮJUNGTA

„Karštojo“ paleidimo

1 - 30 1 x

trukmė „Karštojo“ paleidimo

0–100 % 1 x

amplitudė Ribų nustatymas 0 - 50 1 - - Matavimų ribos 0 - 50 1 - - Redaguoti aprašymą »

Klaviatūra

Didžiausia srovė priklauso nuo naudojamo gaminio tipo.

0460 896 601

- 38 -

Page 39

5 „MMA“ SUVIRINIMAS

5.2 Funkcinis nustatymų paaiškinimas

NS, nuolatinė srovė

Didesnė srovė sukuria didesnės apimties suvirinimo vietą, be to, geriau įsiskverbiama į apdirbamą detalę.

Įtampa yra nustatoma matavimo ekrane, suvirinimo duomenų nustatymo arba greito režimo meniu.

Elektros lankas

Elektros lanko jėga yra svarbus parametras, nurodantis, kaip keičiant lanko ilgį keičiasi srovės stipris. Žemesnė vertė reiškia ne tokį stiprų lanką, todėl mažiau taškomasi.

Lanko stiprumas nustatomas suvirinimo duomenų nustatymo meniu, kai sinergijos funkcija išjungta.

Min. srovės faktorius

Min. srovės faktorius naudojamas, kai virinama su specifiniais elektrodais. Šis nustatymas neturi būti keičiamas.

Valdymo tipas

Veikia trumposios grandinės procesą ir kaitinimą suvirinant. Šis nustatymas neturi būti keičiamas.

Sinergija

MMA suvirinimo sinergija reiškia, kad maitinimo šaltinis automatiškai optimizuoja pasirinktas elektrodo tipo ir matmenų savybes.

MMA suvirinimo sinergija yra suaktyvinama suvirinimo duomenų nustatymo meniu.

Karštasis paleidimas

"Karštojo" paleidimo metu tam tikram laikotarpiui suvirinimo pradžioje padidinama suvirinimo srovė, o tai apsaugo nuo nepakankamo sujungimo sudūrimo vietoje.

MMA „hot start“ paleidimas yra suaktyvinamas suvirinimo duomenų nustatymo meniu.

Nustatymo ir matavimo ribos

Ribose pasirenkamas apribojimo skaičius. Nustatymus žr. skyriaus „PRIEMONĖS“ skirsniuose „Nustatymo ribų redaktorius“ ir „Matavimo ribų redaktorius“.

Ribos suaktyvinamos suvirinimo duomenų nustatymo meniu.

0460 896 601

- 39 -

Page 40

6 TIG SUVIRINIMAS

PAGRINDINIS MENIU » APDOROJIMAS » TIG

TIG (suvirinimas volframo elektrodais inertinėse dujose) suvirinimas

TIG suvirinimo būdu apdorojama metalinė detalė sulydoma naudojant elektrinio lanko kirtį, išgaunamą nesilydančiu volframo elektrodu. Suvirinimo vieta ir elektrodas yra apsaugomi apsauginėmis dujomis.

Impulso srovė

Impulsai naudojami norint geriau kontroliuoti suvirinimo vietą ir kietėjimo procesą. Nustatomas pakankamai lėtas impulso dažnis, kad suvirinimo vietoje medžiagos tarp atskirų impulsų galėtų bent iš dalies sukietėti. Impulsams nustatyti reikalingi keturi parametrai: impulso srovės, impulso laikas, foninė srovė ir foninis laikas.

TIG

APDOROJIMAS METODAS PALEIDIMO METODAS

KONSTANTA I

HF PALEIDIMAS ĮTAISO ĮJUNGIMO RĖŽIMAS KONFIGURACIJA► PRIEMONĖS►

NUSTATYMAI MATAVIMAS ATMINTIS GREITASIS

RĖŽIMAS

6.1 Suvirinimo duomenų nustatymo meniu parametrai

6.1.1 TIG suvirinimas be impulso

Žemiau esančioje lentelėje pateikiami nustatymai ir meniu struktūra pasirinkus TIG suvirinimą be impulso.

Nustatymai Nuostatų intervalas Žingsniuose

Paleidimo metodas HF ar „Liftarc“™ - „Live TIG-start“

Degiklio įjungimo rėžimas

- 2 smūgiai arba 4 smūgiai -

TIG

2 – TAKTAI

Žemiau esantys nustatymai prieinami pasirinkus meniu APDOROJIMAS » TIG paspaudus NUSTATYMAI.

Srovė Didėjimo laikas Mažėjimo laikas Išankstinė dujų tėkmė Vėlesnė dujų tėkmė

HF automatinis impulsinis paleidimas

0460 896 601

4–500 A 1 A 0–25 s 0,1 s 0–25 s 0,1 s 0–25 s 0,1 s 0–25 s 0,1 s IŠJUNGTA arba ĮJUNGTA -

- 40 -

Page 41

6 TIG SUVIRINIMAS

Nustatymai Nuostatų intervalas Žingsniuose

HF impulsinis paleidimas

4–500 A 1 A

Ribų nustatymas 0 - 50 1 Matavimų ribos 0 - 50 1 Taškinis suvirinimas » Taškinis

IŠJUNGTA / ĮJUNGTA -

suvirinimas Taškinis suvirinimas » Taškinio

0–25 s 0,1 s

suvirinimo trukmė Redaguoti aprašymą » Klaviatūra

Priklauso nuo naudojamo gaminio tipo.

Netinkama arba nematoma „Live TIG“ pradžiai.

6.1.2 TIG suvirinimas su impulsu

Žemiau esančioje lentelėje pateikiami TIG suvirinimo su impulsu nustatymai ir meniu struktūra.

Nustatymai Nuostatų intervalas Žingsniuose

Paleidimo metodas HF ar „Liftarc“™ - Degiklio įjungimo rėžimas 2 smūgiai arba 4 smūgiai - Žemiau esantys nustatymai prieinami pasirinkus meniu APDOROJIMAS » TIG paspaudus

NUSTATYMAI. Impulso srovė

Foninė srovė 4–500 A 1 A

4–500 A 1 A

Impulso laikas 0,001–5 s 0,001 s Foninis laikas 0,001–5 s 0,001 s Didėjimo laikas 0–25 s 0,1 s Mažėjimo laikas 0–25 s 0,1 s Išankstinė dujų tėkmė 0–25 s 0,1 s Vėlesnė dujų tėkmė 0–25 s 0,1 s HF automatinis impulsinis

IŠJUNGTA arba ĮJUNGTA -

paleidimas HF impulsinis paleidimas 4–500 A 1 A Ribų nustatymas 0 - 50 1 Matavimų ribos 0 - 50 1 Taškinis suvirinimas » Taškinis

0–25 s 0,1 s

suvirinimas Taškinis suvirinimas » Taškinio

IŠJUNGTA / ĮJUNGTA -

suvirinimo trukmė Redaguoti aprašymą » Klaviatūra

Didžiausia srovė priklauso nuo naudojamo gaminio tipo.

0460 896 601

- 41 -

Page 42

6 TIG SUVIRINIMAS

6.2 Funkcinis nustatymų paaiškinimas

HF (didelio dažnio) paleidimas

Naudojant HF paleidimo funkciją suduodamas smūgis elektros lankui, elektrodu išskiriant kibirkštį ant apdirbamos detalės, kai tik elektrodas yra privedamas arčiau jos.

„LiftArc“™

Naudojant funkciją „LiftArc“™ suduodamas smūgis elektros lankui, kai yra kontaktas tarp elektrodo ir apdirbamos detalės, o vėliau elektrodas atitraukiamas nuo jos.

Smūgis elektros lankui, naudojant funkciją „LiftArc“™.

1. Elektrodu priliečiama apdirbama detalė.

2. Nuspaudžiamas strektės jungiklis, ir pradeda tekėti silpna srovė.

3. Suvirintojas atitraukia elektrodą nuo apdorojamos detalės: elektros lanku suduodamas smūgis ir srovė automatiškai didinama iki nustatytos vertės.

„LiftArc™“ aktyvinamas meniu PAGRINDINIS MENIU » PALEIDIMO METODAS.

„Live TIG-start“

Naudojant „Live TIG start“ suduodamas smūgis elektros lankui, kai yra kontaktas tarp volframo elektrodo ir apdirbamos detalės, o vėliau elektrodas nuo jos atitraukiamas.

– „Live TIG-start“ aktyvinimas, atliekamas meniu APDOROJIMAS .

0460 896 601

- 42 -

Page 43

6 TIG SUVIRINIMAS

2 taktai

A = išankstinė dujų tėkmė B = didėjimas C = mažėjimas D = vėlesnė dujų tėkmė

Funkcijos, naudojant 2 smūgių suvirinimo degiklio valdymą.

Veikiant 2 smūgių valdymo režimu, paspaudus TIG degiklio strektės jungiklį (1), įjungiama išankstinės dujų tėkmės funkcija (jei naudojama) ir suduodamas smūgis lankui. Srovė didėja iki nustatytos reikšmės (nustatyta didėjimo funkcijoje, jei ji įjungta). Atleidus strektės jungiklį (2) srovė mažinama (arba pradeda mažėti, jeigu naudojama) ir panaikinamas elektros lankas. Po to vyksta vėlesnė dujų tėkmė, jei ši funkcija įjungta.

2 taktai aktyvinami meniu PAGRINDINIS MENIU » ĮJUNGIMO RĖŽIMAS Arba matavimo ekrane

4 smūgiai

A = išankstinė dujų tėkmė B = didėjimas C = mažėjimas D = vėlesnė dujų tėkmė

Funkcijos, naudojant 4 smūgių suvirinimo degiklio valdymą.

Veikiant 4 smūgių valdymo režimu, paspaudus strektės jungiklį (1) įjungiama išankstinės dujų tėkmės funkcija (jei naudojama). Baigus tekėti dujoms, srovė padidinama tiek iki bandomojo lygio (kelių amperų) ir suduodamas smūgis elektros lankui. Atleidus strektės jungiklį (2) srovė didinama iki nustatytos vertės (su didėjimo funkcija, jei ji naudojama). Baigus suvirinimo darbus, suvirintojas paspaudžia strektės jungiklį dar kartą (3), taip vėl sumažindamas srovę iki bandomojo lygio (su mažėjimo funkcija, jei ji naudojama). Atleidus jungiklį dar kartą (4), išjungiamas lankas ir paleidžiama vėlesnė dujų tėkmė.

4 smūgiai aktyvinami meniu PAGRINDINIS MENIU » ĮJUNGIMO RĖŽIMAS arba ekrane MATAVIMAS .

Srovė

Didesnė srovė sukuria didesnės apimties suvirinimo vietą, be to, geriau įsiskverbiama į apdirbamą detalę.

Įtampa yra nustatoma matavimo ekrane, suvirinimo duomenų nustatymo arba greito režimo meniu.

Taikoma tik TIG suvirinimui su nuolatine srove.

Impulso srovė

Didesnioji iš dviejų srovės verčių srovės impulso padavimo metu. Naudojant impulsą, didėjimui ir mažėjimui taip pat naudojamas impulsas.

Impulso srovė nustatoma meniu SUVIRINIMO DUOMENŲ NUSTATYMAS . Taikoma tik TIG suvirinimui su impulsine srove.

0460 896 601

- 43 -

Page 44

6 TIG SUVIRINIMAS

Foninė srovė

Mažesnioji iš dviejų srovės verčių srovės impulso padavimo metu. Foninė srovė nustatoma meniu SUVIRINIMO DUOMENŲ NUSTATYMAS . Taikoma tik TIG suvirinimui su impulsine srove.

Impulso laikas

Laikas, kurį srovės impulsas yra įjungtas impulso periodo metu. Impulso trukmė nustatoma meniu SUVIRINIMO DUOMENŲ NUSTATYMAS . Taikoma tik TIG suvirinimui su impulsine srove.

Foninis laikas

Foninės srovės laikas, kuris kartu su srovės impulso laiku sudaro impulso periodą. Foninis laikas nustatomas meniu SUVIRINIMO DUOMENŲ NUSTATYMAS . Taikoma tik TIG suvirinimui su impulsine srove.

 Srovė

Laikas

TIG suvirinimas su impulsu

A = foninė srovė B = foninis laikas C = impulso laikas D = impulso srovė

Didėjimas

Didėjimo funkcija reiškia, kad smūgiuojant TIG elektros lanku, srovė pamažu didinama iki nustatytos vertės. Tai leidžia švelniau pakaitinti elektrodą ir suvirintojas gali tinkamai orientuoti elektrodą prieš priimant suvirinimo nustatytą srovę.

Didėjantis nuolydis nustatomas meniu SUVIRINIMO DUOMENŲ NUSTATYMAS .

Mažėjimas

TIG suvirinimo metu naudojama mažėjimo funkcija, kurią naudojant srovė palaipsniui mažinama tam tikrą laiką, kad baigus suvirinimo darbus nesusidarytų duobelės ir (arba) įtrūkiai.

Mažėjantis nuolydis nustatomas meniu SUVIRINIMO DUOMENŲ NUSTATYMAS .

Išankstinė dujų tėkmė

Ši funkcija kontroliuoja laiką, kurį apsauginės dujos teka, prieš atliekant elektros lanko taktą.

0460 896 601

- 44 -

Page 45

6 TIG SUVIRINIMAS

Išankstinė dujų tėkmė nustatoma meniu SUVIRINIMO DUOMENŲ NUSTATYMAS .

Vėlesnė dujų tėkmė

Ši funkcija kontroliuoja laiką, kurį apsauginė srovė dar teka panaikinus elektros lanką.

Vėlesnė dujų tėkmė nustatoma meniu SUVIRINIMO DUOMENŲ NUSTATYMAS .

HF Automatinis impulsinis paleidimas

Ši funkcija naudojama, kai reikia greitai išgauti stabilų lanką.

Taškinis suvirinimas

Taškinis suvirinimas – suvirinimas trumpais pasikartojančiais ciklais iš anksto nustatytu laiku.

Taškinis suvirinimas naudojamas, kai norite sujungti plonas plokštes virindami taškiniu būdu.

Taškinis suvirinimas aktyvinamas ir jo laikas nustatomas meniu SUVIRINIMO DUOMENŲ NUSTATYMAS » TAŠKINIS SUVIRINIMAS .

Apipūtimas dujomis

Dujų purškimas aktyvinamas ekrane MATAVIMAS .

0460 896 601

- 45 -

Page 46

7 PJOVIMAS LANKU ORU

PAGRINDINIS MENIU » APDOROJIMAS » PJOVIMAS

Pjaunant elektros lanku naudojamas specialus elektrodas, kurį sudaro anglinis strypas su vario korpusu.

Tarp anglinio strypo ir apdorojamos detalės susidaro lankas, kuris lydo medžiagą. Oras tiekiamas taip, kad sulydyta medžiaga išpučiama lauk.

Pjovimui lanku – oru gali būti naudojami šių skersmenų elektrodai: 4,0, 5,0, 6,0, 8,0 ir 10 mm. Pjovimas lanku oru nerekomenduojamas su maitinimo šaltiniu iki 400 A.

PJOVIMAS

APDOROJIMAS ELEKTRODO SKERSMUO KONFIGURACIJA► PRIEMONĖS►

NUSTATYMAI MATAVIMAS ATMINTIS GREITASIS

RĖŽIMAS

PJOVIMAS

7.1 Suvirinimo duomenų nustatymo meniu parametrai

Žemiau esančioje lentelėje pateikiami nustatymai ir meniu struktūra pasirinkus meniu PJOVIMAS ir paspaudus NUSTATYMAI.

Nustatymai Nuostatų intervalas Žingsniuose

Įtampa 8–60 V 1 V Redaguoti aprašymą »

Klaviatūra

7.2 Funkcijų paaiškinimai

Įtampa

Didesnė įtampa sukuria didesnės apimties suvirinimo vietą, be to, geriau įsiskverbiama į apdirbamąją detalę.

5 mm

Įtampa yra nustatoma matavimo ekrane, suvirinimo duomenų nustatymo arba greito režimo meniu.

0460 896 601

- 46 -

Page 47

8 ATMINTIES VALDYMAS

8.1 Valdymo skydo veikimo būdas

Galima sakyti, kad valdymo skydą sudaro du elementai: darbinė atmintis ir suvirinimo duomenų atmintis.

Išsaugoti Suvirinimo duomenų atmintis

Darbinė atmintis Iškviesti

Darbinėje atmintyje sukuriamas visas suvirinimo duomenų nustatymų rinkinys, kurį galima išsaugoti suvirinimo duomenų atmintyje.

Suvirinimo metu procesą visada kontroliuoja darbinės atminties turinys. Tačiau taip pat yra įmanoma į darbinę atmintį iššaukti suvirinimo duomenų rinkinius iš suvirinimo duomenų atminties.

Atminkite, kad darbinėje atmintyje visuomet saugomi naujausi suvirinimo duomenų nustatymai. Juos galima iššaukti iš suvirinimo duomenų atminties arba atskirai pakeistų nustatymų. Kitaip tariant, darbinė atmintis niekada nėra tuščia arba nustatyta į nulį

PAGRINDINIS MENIU » ATMINTIS » SUVIRINIMO DUOMENŲ ATMINTIS

MIG / MAG

APDOROJIMAS METODAS „QSET“ SINERGIJOS GRUPĖ VIELOS TIPAS APSAUGINĖS DUJOS VIELOS SKERSMENYS KONFIGURACIJA► PRIEMONĖS►

NUSTATYMAI MATAVIMAS ATMINTIS GREITASIS

Valdymo skyde galima išsaugoti iki 255 suvirinimo duomenų rinkinių. Kiekvienam rinkiniui suteikiamas numeris nuo 1 iki 255.

Taip pat galite ištrinti ir kopijuoti duomenų rinkinius ir iškviesti suvirinimo duomenų rinkinį į darbinę atmintį.

TRUMPAS / PURŠKIAMASIS

RĖŽIMAS

MIG / MAG

IŠJUNGTA

STANDARTINĘ

Fe ER70S

Ar+8%CO2

1,2 mm

Žemiau pateikiami pavyzdžiai, kuriuose rodoma, kaip išsaugoti, iškviesti, kopijuoti ir trinti.

8.2 Išsaugoti

Jei suvirinimo duomenų atmintis yra tuščia, ekrane pasirodo toliau nurodytas langas. Dabar išsaugosime suvirinimo duomenų rinkinį. Tam bus skirta 5 atminties padėtis.

Spauskite IŠSAUGOTI. Rodoma 1 padėtis. Sukite vieną iš nustatymo rankenėlių, kol pasieksite 5 padėtį. SpauskiteIŠSAUGOTI.

0460 896 601

- 47 -

Page 48

8 ATMINTIES VALDYMAS

SUVIRINIMO DUOMENŲ ATMINTIS

  

IŠSAUGOTI UŽDARYTI

Naudodami vieną iš ratukų pasirinkite penktą eilę. SpauskiteIŠSAUGOTI.

SUVIRINIMO DUOMENŲ ATMINTIS

5 -

 

IŠSAUGOTI UŽDARYTI

Ekrane pasirodo toliau pateiktas langas.

SUVIRINIMO DUOMENŲ ATMINTIS

5 - (TIG)

 

TIG HF-PALEIDIMAS

100 AMP

IŠSAUGOTI IŠKVIESTI TRINTI 1 2 UŽDARYTI

5 numerio duomenų rinkinio turinio dalys pateikiamos ekrano apačioje.

8.3 Iškviesti

Iškviesime išsaugotų duomenų rinkinį: Naudodami vieną iš ratukų pasirinkite eilę. SpauskiteIŠKVIESTI.

SUVIRINIMO DUOMENŲ ATMINTIS

5 - (TIG)

 

TIG HF-PALEIDIMAS

100 AMP

IŠSAUGOTI IŠKVIESTI IŠTRINTI 1 2 UŽDARYTI

Spauskite TAIP , kad patvirtintumėte, kad norite iškviesti 5 numerio duomenų rinkinį.

0460 896 601

- 48 -

Page 49

8 ATMINTIES VALDYMAS

SUVIRINIMO DUOMENŲ ATMINTIS

5 - (TIG)

 

TIG HF-PALEIDIMAS

100 AMP

NE TAIP

SUVIRINIMO DUOMENŲ ATMINTIS » 5 (TIG)

IŠKVIESTI

DUOMENŲ NUSTATYMAS 5

IŠ ATMINTIES?

Viršutiniame dešiniajame matavimo ekrano kampe esanti piktograma rodo, kuris atminties padėties numeris buvo iškviestas.

8.4 Trinti

Atminties meniu galima ištrinti vieną ar kelis duomenų rinkinius. Ištrinsime duomenų rinkinį, kurį išsaugojome ankstesniame rinkinyje. Pasirinkite duomenų rinkinį. Spauskite TRINTI.

SUVIRINIMO DUOMENŲ ATMINTIS

5 - (TIG)

 

TIG HF-PALEIDIMAS

100 AMP

IŠSAUGOTI IŠKVIESTI TRINTI 1 2 UŽDARYTI

Spauskite TAIP , kad patvirtintumėte pageidavimą ištrinti.

0460 896 601

- 49 -

Page 50

8 ATMINTIES VALDYMAS

SUVIRINIMO DUOMENŲ ATMINTIS

5 - (TIG)

 

TIG HF-PALEIDIMAS

100 AMP

NE TAIP

5 - (TIG) » TRINTI

SUVIRINIMO DUOMENŲ ŠALINIMAS

NR. 5?

Grįžkite į atminties meniu paspausdami mygtuką NE .

8.5 Kopijuoti

Norėdami kopijuoti suvirinimo duomenų rinkinio turinį į naują padėtį atmintyje, atlikite šiuos veiksmus:

Pasirinkite atminties padėtį, kurią norite kopijuoti, ir paspauskite „1 2“ 2-A FUNKCIJA (2ND FUNCT).

SUVIRINIMO DUOMENŲ ATMINTIS

5 - (TIG)

 

TIG HF-PALEIDIMAS

100 AMP

IŠSAUGOTI IŠKVIESTI TRINTI 1 2 UŽDARYTI

Spauskite KOPIJUOTI.

SUVIRINIMO DUOMENŲ ATMINTIS

5 - (TIG)

 

TIG HF-PALEIDIMAS

100 AMP

KOPIJUOTI REDAGUOTI 1 2 UŽDARYTI

Dabar nukopijuosime 5 atminties padėties turinį į 50 padėtį. Naudodami vieną iš ratukų pereikite į pasirinktą atminties padėtį, šiuo atveju – į 50-ą. Spauskite TAIP.

0460 896 601

- 50 -

Page 51

8 ATMINTIES VALDYMAS

SUVIRINIMO DUOMENŲ ATMINTIS

50 -

 

KOPIJUOTI

DUOMENŲ NUSTATYMAS 5 PADĖTIS: 50

NE TAIP

5 numerio suvirinimo duomenys buvo nukopijuoti į 50-ą atminties padėtį. Grįžkite į atminties meniu paspausdami UŽDARYTI.

8.6 Redaguoti

Norėdami redaguoti suvirinimo duomenų rinkinį, atlikite šiuos veiksmus: Pasirinkite atminties padėtį, kurią norite redaguoti, ir paspauskite "1 2" (2ND FUNCTION).

tada paspauskite REDAGUOTI.

SUVIRINIMO DUOMENŲ ATMINTIS

5 - (TIG)

 

TIG HF-PALEIDIMAS

100 AMP

KOPIJUOTI REDAGUOTI 1 2 UŽDARYTI

Rodoma dalis pagrindinio meniu ir jame rodomas simbolis , kuris reiškia, kad esate redagavimo režime.

Pasirinkite nustatymą, kurį norite redaguoti, ir paspauskiteĮVESTIES MYGTUKAS (ENTER). Pasirinkite iš sąrašo ir paspauskiteĮVESTIES MYGTUKAS (ENTER) dar kartą

TIG

PALEIDIMO METODAS ĮTAISO ĮJUNGIMO RĖŽIMAS

HF PALEIDIMAS

4 – TAKTAI

 

TIG HF-PALEIDIMAS

100 AMP

NUSTATYMAI UŽDARYTI

Spauskite NUSTATYMAI norėdami pereiti į meniuSuvirinimo duomenų nustatymas. Pasirinkite norimas redaguoti reikšmes ir sureguliuokite „plius“ / minus“ ratukais. Baikite pasausdami UŽDARYTI.

0460 896 601

- 51 -

Page 52

8 ATMINTIES VALDYMAS

SUVIRINIMO DUOMENŲ NUSTATYMAS

SROVĖ DIDĖJIMO LAIKAS MAŽĖJIMO LAIKAS IŠANKSTINIO DUJŲ SRAUTO VĖLESNIO DUJŲ SRAUTO

100 A

0,0 s 2,0 s 0,5 s

5,0 s RIBŲ NUSTATYMAS MATAVIMO RIBOS REDAGUOTI APRAŠYMĄ

PURŠKIAMOS

4 – TAKTAI REM UŽDARYTI

DUJOS

5 numerio suvirinimo duomenys buvo suredaguoti ir išsaugoti.

8.7 Pavadinimas

Jei norite suteikti išsaugotų suvirinimo duomenų rinkiniui atskirą pavadinimą, atlikite šiuos veiksmus:

Pasirinkite atminties padėtį, kurią norite pavadinti, ir paspauskite „1 2“ 2-A FUNKCIJA (2ND FUNCTION). tada paspauskite REDAGUOTI.

....

SUVIRINIMO DUOMENŲ ATMINTIS

5 - (TIG)

 

TIG HF-PALEIDIMAS

100 AMP

KOPIJUOTI REDAGUOTI 1 2 UŽDARYTI

Pasirinkite meniu NUSTATYMAI » REDAGUOTI APRAŠYMĄ. Spauskite ĮVESTIES MYGTUKAS (ENTER).

SUVIRINIMO DUOMENŲ NUSTATYMAS

SROVĖ DIDĖJIMO LAIKAS MAŽĖJIMO LAIKAS IŠANKSTINIO DUJŲ SRAUTO VĖLESNIO DUJŲ SRAUTO RIBŲ NUSTATYMAS

100 A

0,0 s

2,0 s

0,5 s

5,0 s

MATAVIMO RIBOS REDAGUOTI APRAŠYMĄ

PURŠKIAMOS

4 – TAKTAI REM UŽDARYTI

DUJOS

Dabar galėsite pasiekti klaviatūrą, kuri naudojama tokiu būdu:

0460 896 601

- 52 -

....

Page 53

8 ATMINTIES VALDYMAS

• Naudodami kairės pusės ratuką ir rodyklių mygtukus nustatykite žymeklį ties

pageidaujamu klaviatūros simboliu. Spauskite ĮVESTIES MYGTUKAS (ENTER). Tokiu būdu įveskite visą simbolių eilutę, kurią gali sudaryti ne daugiau kaip 40 ženklų.

• Spauskite ATLIKTA norėdami išsaugoti. Dabar alternatyva, kuriai suteikėte pavadinimą,

gali būti matoma sąraše.

KLAVIATŪRA

A B C D E F G H

I J K L M N O P

Q R S T U V W X Y Z

0 1 2 3 4 5 6 7 8 9

TARPAS DIDŽIOSIOS RAIDĖS

0 (MAKS. 40)

TRINTI SIMBOLIS ATLIKTA

Suvirinimo duomenų grafiko aprašymas

Kiekvienas suvirinimo duomenų grafikas gali būti su trumpu aprašymu. Meniu NUSTATYTI » REDAGUOTI APRAŠYMĄ ką tik iškviestam suvirinimo duomenų grafikui naudojant

integruotą klaviatūrą gali būti suteiktas ne daugiau kaip 40 simbolių aprašymas. Esamą aprašymą taip pat galima keisti arba trinti.

Jei norimas grafikas turi aprašymą, jis rodomas meniu ekranuose ATMINTIS,MATAVIMAS ir VALDYMAS NUOTOLINIU BŪDU vietoje suvirinimo duomenų parametrų, kurie kitais atvejais rodomi.

0460 896 601

- 53 -

Page 54

9 KONFIGURACIJA

PAGRINDINIS MENIU » KONFIGURACIJA

Žemiau esančiame sąraše pateikiama meniu struktūra:

• Kalba , žr. skyriaus „ĮVADAS“ skirsnį „Pirmas veiksmas – kalbos pasirinkimas“.

• Užrakto kodas

• Nuotolinio valdymo įrenginys

• MIG / MAG numatytieji

• MMA numatytieji

• Greitojo režimo programiniai mygtukai

• Dvigubo paleidimo šaltiniai

• Nuotoliniu būdu valdomas skydas įjungtas

• Vielos padavimo priežiūra

• Automatinio išsaugojimo režimas

• Suvirinimo stabdymas matavimo riba

• Norint virinti, reikia prisijungti

• Suvirinimo duomenų jungiklio įjungimas

• Keli vielos padavimo įrenginiai

• Kokybės funkcijos

• Techninė priežiūra

• Ilgio matas

• Matavimo reikšmės dažnis

• Registro kodas

• Žaibo ekrano laikmatis

9.1 Užrakto kodas

PAGRINDINIS MENIU » KONFIGURACIJA » UŽRAKTO KODAS

Kai užrakto funkcija suaktyvinta ir esate matavimo ekrane, nuotolinio valdymo režime ar greitojo režimo meniu, šiems meniu uždaryti reikalingas slaptažodis (užrakto kodas).

UŽRAKTO KODAS

UŽRAKTO BŪSENA NUSTATYTI / PAKEISTI UŽRAKTO KODĄ

 

Užrakto kodas aktyvinamas meniu KONFIGURACIJA .

9.1.1 Užrakto kodo būsena

Meniu UŽRAKTO BŪSENA, galite įjungti / išjungti užrakto funkciją neištrindami esamo užrakto kodo, jei išjungiate funkciją. Jei atmintyje nėra išsaugotas užrakto kodas ir mėginate suaktyvinti jį, pasirodo klaviatūra, kuria galite įvesti naują užrakto kodą.

IŠJUNGTA

UŽDARYTI

0460 896 601

- 54 -

Page 55

9 KONFIGURACIJA

KLAVIATŪRA

A B C D E F G H

I J K L M N O P

Q R S T U V W X Y Z

0 1 2 3 4 5 6 7 8 9

TARPAS DIDŽIOSIOS RAIDĖS

0 (MAKS. 16)

TRINTI SIMBOLIS ATLIKTA

Uždaryti užrakto būsenos meniu.

Kai esate matavimo ekrane arba greitojo režimo meniu ir užrakto kodas yra išjungtas, galite uždaryti šiuos meniu be apribojimų, paspausdami UŽDARYTI (QUIT) arba MENIU (MENU) UŽDARYTI arba MENIU norėdami pereiti į kitą meniu.

Jei jis yra įjungtas ir mėginate uždaryti, palikite REM arba paspauskite programinės įrangos mygtuką „1 2“ 2-A FUNKCIJA (2ND FUNCT), pasirodys toliau pateikiamas langas, įspėjantis naudotoją apie užrakto apsaugą.

UŽRAKTO KODUI ĮVESTI PASPAUSKITE „ENTER“...

Čia galite pasirinkti UŽDARYTI norėdami anuliuoti ir grįžti į ankstesnį meniu paspausdami ĮVESTIES MYGTUKAS (ENTER) , kad įvestumėte užrakto kodą.

Tada pereisite į meniu su klaviatūra, kuriame galite įvesti kodą. Spauskite ĮVESTIES MYGTUKAS (ENTER) įvedę kiekvieną simbolį paspauskite ĮVESTIES MYGTUKĄ (ENTER) ir

patvirtinkite kodą paspausdami ATLIKTA. Pasirodys toks teksto laukelis:

ĮRENGINYS ATRAKINTAS!

Jei kodas neteisingas, pasirodo klaidos pranešimas, kuris pasiūlys pamėginti dar kartą arba grįžti į pirminį meniu, t. y. matavimo ekraną arba greitojo režimo meniu.

Jei kodas teisingas, visi į kitus meniu vedantys blokai bus pašalinti, tačiau kodo užraktas liks aktyvus. Tai reiškia, kad galite laikinai uždaryti matavimo ekraną ir greitojo režimo meniu vis dar išlaikydami užrakto būseną, kai grįšite į šiuos meniu.

9.1.2 Užrakto kodo nurodymas / redagavimas

Užrakto kodo nurodyme / redagavime galite redaguoti esamą užrakto kodą arba įvesti naują. Užrakto kodą gali sudaryti ne daugiau kaip 16 pasirenkamų raidžių ar skaitmenų.

9.2 Nuotolinio valdymo įrenginys

PAGRINDINIS MENIU » KONFIGURACIJA » NUOTOLINIO VALDYMO ĮRENGINYS

Skirtingos konfigūracijos pasirinktys yra prieinamos priklausomai nuo apdorojimo ir nuotolinio valdymo įrenginio.

Ne prie CAN magistralės prijungti nuotolinio valdymo įtaisai turi būti prijungti prie nuotolinio valdymo įrenginio suderintuvo. Ši funkcija nepalaiko „SuperPulse“ metodo.

Po susijungimo, aktyvinkite nuotolinio valdymo įrenginį ekrane. MATAVIMAS paspausdami programinį mygtuką NUOTOLINIS VALDYMAS.

0460 896 601

- 55 -

Page 56

9 KONFIGURACIJA

9.2.1 Pamirštas reguliavimas

Nustatykite žymeklį ties eilute NUOTOLINIO VALDYMO ĮRENGINYS . Spauskite ĮVESTIES MYGTUKAS (ENTER) , kad būtų pateiktas alternatyvų sąrašas.

MIG/MAG NUOTOLINIO VALDYMO ĮRENGINYS

PAMIRŠTAS REGULIAVIMAS SKAITMENINIS OP ANALOGINIS 1

5 – PROGRAMA

VIELOS GREITIS

ĮJUNGTA

-MIN

-MAX ANALOGINIS 2

25,0

ĮTAMPA

-MIN

-MAX

+10

UŽDARYTI

Kai rėžimas PAMIRŠTAS REGULIAVIMAS yra nustatytas padėtyje ĮJUNGTA, naujausia iškviesta atmintis automatiškai iškviečiama kiekvieną kartą prieš pradedant virinti. Tai skirta visų suvirinimo duomenų nustatymų, atliktų naujausios suvirinimo procedūros metu, rezultatams panaikinti.

9.2.2 Skaitmeninio nuotolinio valdymo įrenginio konfigūracija

Be nuotolinio valdymo suderintuvo

Kai prijungiamas ne CAN pagrindu veikiantis nuotolinio valdymo įrenginys, konfigūracija atliekama automatiškai, SKAITMENINIS OP.

0,8

-10

Su nuotolinio valdymo suderintuvu

Kai naudojamas skaitmeninis nuotolinio valdymo įrenginys, nurodykite, kurio tipo nuotolinio valdymo įrenginys naudojamas.

Nustatykite žymeklį ties eilute SKAITMENINIS OP ir paspauskite ĮVESTIES MYGTUKAS

(ENTER) , kad iškviestumėte sąrašą, iš kurio galite pasirinkti alternatyvą.

DVEJETAINIS KODAVIMAS • 32 programų įrenginys 10 PROGRAMŲ • 10 programų įrenginys *

* arba suvirinimo degiklis su RS3 programos pasirinkimu

9.2.3 Analoginio nuotolinio valdymo įrenginio konfigūracija

Be nuotolinio valdymo suderintuvo

Kai prijungiamas ne CAN pagrindu veikiantis nuotolinio valdymo įrenginys, ANALOG 1 ir ANALOG 2 konfigūracija atliekama automatiškai. Konfigūracijos pakeisti negalima.

Su nuotolinio valdymo suderintuvu

Su nuotolinio valdymo suderintuvu Kai naudojate analoginį nuotolinio valdymo įrenginį, valdymo skyde galite nurodyti, kurį (-iuos) potenciometrą (-us) norite naudoti (ne daugiau kaip 2).

Valdymo skyde potenciometrai pavadinti ANALOG 1 ir ANALOG 2 ir su MIG / MAG nurodo savo suvirinimo proceso parametrų rinkinį, pvz., vielos padavimo parametrą (ANALOG 1) ir įtampos parametrą (ANALOG 2).

0460 896 601

- 56 -

Page 57

9 KONFIGURACIJA

Jei nustatysite žymeklį ties eilute ANALOG 1 ir paspausite ENTER, tai iškvies sąrašą.

NĖ VIENAS VIELOS GREITIS

Jei nustatysite žymeklį ties eilute ANALOG 1 ir paspausite ENTER, tai iškvies sąrašą. Dabar galite pasirinkti, ar potenciometras ANALOG 1 turi būti naudojamas VIELOS GREITIS

arba neturi būti naudojamas NĖ VIENAS. Pasirinkite eilutę VIELOS GREITIS ir spauskite ENTER. Jei nustatysite žymeklį ties eilute ANALOG 2 ir paspausite ENTER, tai iškvies sąrašą.

NĖ VIENAS ĮTAMPA

Jei nustatysite žymeklį ties eilute ANALOG 2 ir paspausite ENTER, tai iškvies sąrašą. Dabar galite pasirinkti, ar potenciometras ANALOG 2 turi būti naudojama ĮTAMPA Ar neturi

būti naudojamas NĖ VIENAS. Pasirinkite eilutę ĮTAMPA ir spauskite ENTER. Visos nuotolinio valdymo įrenginio konfigūracijos taikomos visiems prijungtiems vielos

padavimo įrenginiams. Jei konfigūracijoje pašalinsite ANALOG 1, tai paveiks abu vielos padavimo įrenginius, kai naudojate sudvejintus įrenginius.

9.2.4 Įvesčių skalė

Galite nustatyti kontrolinį intervalą potenciometrui (-ams), kuris bus naudojamas. Tai atliekama „plius“ / „minus“ ratukais valdymo skyde nurodant mažiausią ir didžiausią reikšmes.

Atminkite, kad galite nustatyti skirtingas įtampos ribas sinergijos ir ne sinergijos režimams. Įtampos nustatymas sinergijoje yra nuokrypis (teigiamas arba neigiamas) nuo sinergijos reikšmės. Ne sinergijos režimu įtampos nustatymas yra absoliuti reikšmė. Nustatyta reikšmė taikoma sinergijai, kai esate sinergijos režime. Jei nesate sinergijos režime, tai absoliuti reikšmė.

Suvirinimui trumpu / purškiamuoju lanku ir impulsais ne sinergijos režimu įtampos valdymo ribos taip pat yra skirtingos.

Reikšmė po atstatymo

Sinergijos trumpas / purškiamasis lankas ir impulsai

Ne sinergijos trumpas / purškiamasis lankas min. 8 V maks. 60 V

min. –10 V maks. 10 V

Ne sinergijos impulsai min. 8 V maks. 50 V

9.3 MIG / MAG numatytieji

PAGRINDINIS MENIU » KONFIGURACIJA » MIG / MAG numatytieji

Šiame meniu galite nustatyti:

• Įtaiso jungiklio rėžimas (2 – smūgiai / 4 – smūgiai)

• 4 smūgių konfigūracija

• Programinių mygtukų konfigūracija

• Įtamp. matavimas impulsiniame rėžime

• AVC tiektuvas

0460 896 601

- 57 -

Page 58

9 KONFIGURACIJA

• Paleidimo impulsas

• Įtampos reguliatorius fiksuotas statiškas

• Aktyvus kraterio užpildymo delsos laikas

• Suvirinimo pradžios lanko išjungimo delsos laikas

• Numatomos srovės nustatymo rodymas

9.3.1 Įtaiso jungiklio režimas (2 smūgiai / 4 smūgiai)

2 taktai

A = išankstinė dujų tėkmė B = „karštasis“ paleidimas C = virinimas D = kraterio užpildymas E = vėlesnė dujų tėkmė

Funkcijos, naudojant 2 smūgių suvirinimo degiklio valdymą.

Išankstinės dujų tėkmės funkcija (jei ji naudojama) įsijungia paspaudus suvirinimo degiklio strektės jungiklį (1). Tada prasideda suvirinimo procesas. Kai strektės jungiklis atleidžiamas (2), pradedamas kraterio užpildymas (jei pasirenkamas) ir suvirinimo srovė nutraukiama. Pradedama vėlesnė dujų tėkmė (jei pasirinkta).

PATARIMAS: Nuspaudus strektės jungiklį dar kartą, kai atliekamas kraterio užpildymas, šis veiksmas bus tęsiamas tol, kol jungiklis laikomas nuspaustas (punktyrinė linija). Kraterio užpildymas taip pat gali būti nutrauktas, greitai nuspaudžiant ir atleidžiant strektės jungiklį, kai atliekamas šis veiksmas.

2 smūgių režimas įjungiamas matavimo ekrano konfigūracijos meniu arba programiniu mygtuku matavimo ekrane.

4 smūgiai

4 smūgių režimu yra 3 paleidimo ir 2 sustabdymo padėtys. Tai yra 1-a paleidimo ir sustabdymo padėtis. Atliekant atstatymą, pasirenkama 1 padėtis. Žr. skyrių „4 smūgių konfigūracija“.

A = išankstinė dujų tėkmė B = „karštasis“ paleidimas C = virinimas D = kraterio užpildymas E = vėlesnė dujų tėkmė

Funkcijos, naudojant 4 smūgių suvirinimo degiklio valdymą

Išankstinės dujų tėkmės funkcija įsijungia paspaudus suvirinimo degiklio strektės jungiklį (1). Atleidus strektės jungiklį pradedamas suvirinimo procesas. Nuspaudus strektės jungiklį dar kartą (3) pradedamas kraterio užpildymas (jei pasirenkamas), o suvirinimo duomenys sumažinami iki žemesnės reikšmės. Atleidus strektės jungikį (4), suvirinimas visiškai nutraukiamas ir įsijungia vėlesnės dujų tėkmės funkcija (jei ji pasirinkta).

0460 896 601

- 58 -

Page 59

9 KONFIGURACIJA

PATARIMAS: kraterio užpildymo funkcija išsijungia atleidus strektės jungiklį. Jei vietoje to jis laikomas nuspaustas, kraterio užpildymas tęsiamas (punktyrinė linija).

4 smūgių režimas įjungiamas matavimo ekrano konfigūracijos meniu arba programiniu mygtuku matavimo ekrane. Įtaiso jungiklio režimo (4 smūgių) pasirinkti negalima jei taškinio suvirinimo funkcija yra padėtyje ĮJUNGTA.

9.3.2 4 smūgių konfigūracija

4 smūgių konfigūracijos atveju galimos įvairios 4 smūgių paleidimo ir sustabdymo funkcijos.

4 smūgių paleidimo nustatymas

• Jungikliu valdoma išankstinė dujų tėkmė, žr. skyrių „4 smūgiai“.

• Laiku valdoma išankstinė dujų tėkmė.

A = dujų tėkmė B = vielos padavimas C = išankstinė dujų tėkmė D = virinimas

Paspauskite strektės jungiklį (1), įsijungia išankstinė dujų tėkmė; praėjus nustatytam išankstinės dujų tėkmės laikui prasideda suvirinimo procesas. Atleiskite strektės jungiklį (2).

• Jungikliu valdomas „karštasis“ paleidimas

A = dujų tėkmė B = vielos padavimas C = išankstinė dujų tėkmė D = „karštasis“ paleidimas E = virinimas

Paspauskite strektės jungiklį (1); išsijungia išankstinė dujų tėkmė ir „hot start“ veikia, kol neatleidžiamas jungiklis (2).

4 smūgių sustabdymo nustatymas

• Laiku valdomas kraterio užpildymas su galimu išplėtimu, žr. skyrių „4 smūgiai“.

• Jungikliu valdomas kraterio užpildymo laikas

A = dujų tėkmė B = vielos padavimas C = virinimas D = kraterio užpildymas

Nuspauskite strektės jungiklį (3); kraterio užpildymas prasideda ir baigiasi. Jei strektės jungiklis atleidžiamas (4) kraterio užpildymo metu (sutrumpinamas kraterio užpildymo laikas), suvirinimas nutraukiamas.

0460 896 601

- 59 -

Page 60

9 KONFIGURACIJA

9.3.3 Programinių mygtukų konfigūracija

Kai vykdomas MIG / MAG suvirinimas, naudotojas turi galimybę nustatyti šių programinių mygtukų funkciją pasirinkdamas iš nustatytųjų parinkčių sąrašo. Yra septyni programiniai mygtukai, kuriems gali būti priskirta funkcija.

Galima pasirinkti iš šių parinkčių:

• nėra

• Dujų purškimas

• Vielos judėjimas

• Paleidimo rėžimas (2 /4)

• Kraterio užpildymas ĮJUNGTAS / IŠJUNGTAS

• Tolygus startas ĮJUNGTAS / IŠJUNGTAS

• „Hot start“ ĮJUGTAS / IŠJUNGTAS

• Duomenų jungiklio paleidimas

• Oro purškimas

• Proceso slopinimas

• Grįžtamasis kabelis

• Panaikinti klaidą

Ekrano lange yra du stulpeliai: Funkcija ir Programinis mygtukas .

POGRAMINIŲ MYGTUKŲ NUSTATYNAS

Funkcija Programinis mygtukas NĖ VIENAS

DUJŲ PURŠKIMAS VIELOS JUDĖJIMAS PALEIDIMO RĖŽIMAS (2 / 4) KRATERIO UŽPILDYMAS ĮJUNGTAS / IŠJUNGTAS TOLYGUS STARTAS ĮJUNGTAS / IŠJUNGTAS KARŠTASIS PALEDIMAS ĮJUGTAS / IŠJUNGTAS PALEIDIMO JUNGIKLIS

DUJŲ

PURŠKIMAS

VIELOS

JUDĖJIMAS

4 – TAKTAI 1 2 UŽDARYTI

Skyde yra penki programiniai mygtukai. Nuspaudę „1 2“ 2-OS FUNKCIJOS (2ND FUNCT) mygtuką, pamatysite dar penkis programinius mygtukus.

Kai šiems mygtukams priskiriate funkcijas, jie sunumeruojami iš kairės tokiu būdu:

 1 2 3 4 5 6 7

0460 896 601

- 60 -

Page 61

9 KONFIGURACIJA

Norint priskirti programiniam mygtukui naują funkciją, atlikite šiuos veiksmus:

• Nustatykite žymeklį ties eilute su funkcija NĖ VIENAS Ir paspauskite programinį

mygtuką su funkcija, kuri keičia mygtuko numerį.

• Kartokite šią procedūrą mygtukui su tuo numeriu, kuris turi būti naudojamas.

• Nustatykite žymeklį ties funkcijos eilute su funkcija, kuriai norite suteikti naują mygtuko numerį, ir paspauskite programinį mygtuką, kuriame norite turėti šią funkciją.

Kitiems mygtukams galite suteikti naujas funkcijas tokiu pat būdu, suporuodamos kartu vieną kairiajame stulpelyje esančių funkcijų su mygtuko numeriu, esančiu dešiniajame stulpelyje.

9.3.4 Įtampos matavimas impulsuose

Įtampos metodų impulsuose parinktys yra šios:

• Impulso įtampos pikinė reikšmė IMPULSINIS Įtampa yra matuojama tik impulso skyriaus metu ir filtruojama, kol įtampos reikšmė pateikiama ekrane.

• Įtampos vidutinė reikšmė VIDURKIS

Įtampa matuojama nuolatos ir filtruojama, kol pasirodo įtampos reikšmė. Ekrane rodomos matavimo reikšmės naudojamos vidinės ir išorinės kokybės funkcijos

duomenims įvesti.

9.3.5 AVC tiektuvas

Kai prijungiate AVC vielos padavimo įrenginį (ARC VOLTAGE CONTROL), atsidarykite meniu KONFIGURACIJA , esantį nustatymuose MIG / MAG NUMATYTIEJI. Spauskite ĮVESTIES MYGTUKAS (ENTER) ties AVC vielos tiektuvo eilute ir pasirinkite ĮJUNGTA. Tada įrenginys automatiškai perkonfigūruojamas, kad atitiktų AVC vielos padavimo įrenginį.

Naudojantis lanko įtampos padavimo įrenginiu, įrenginys yra tiesiogiai valdomas suvirinimo įtampos. Kitaip vielos padavimo įrenginiu naudotis negalima. Ypatingas reguliatorius naudojamas siekiant geresnio našumo.

9.3.6 Paleidimo impulsas

Jei viela prilimpa prie apdirbamos detalės, sistema tai nustato. Paleidžiamas impulsas, kuris atkabina vielą nuo paviršiaus.

Norėdami šios funkcijos, pasirinkite PALEIDIMO IMPULSAS Sąraše, esančiame nustatymuose MIG / MAG NUMATYTIEJI, tada paspauskite ĮVESTIES MYGTUKAS (ENTER) ir pasirinkite ĮJUNGTA.

9.3.7 Įtampos reguliatorius fiksuotas statiškas

ĮTAMPOS REGULIATORIUS FIKSUOTAS STATIŠKAS įprastai aktyvinamas (ĮJUNGTA). Ši funkcija naudojama pagal konkrečius klientų poreikius.

9.3.8 Aktyvus kraterio užpildymo delsos laikas

AKTYVUS KRATERIO UŽPILDYMO DELSOS LAIKAS yra laikas, kuris turi praeiti po suvirinimo pradžios, norint suaktyvinti CRATERFILL (kraterio užpildymo) funkciją, jei įjungtas kraterio užpildymas.

Numatytoji reikšmė yra 1,0 s.

0460 896 601

- 61 -

Page 62

9 KONFIGURACIJA

9.3.9 Suvirinimo pradžios lanko išjungimo delsos laikas

Šis delsos laikas nustato laiko periodą, kuris prasideda pradedant virinti ir baigiasi (suvirinimo pradžia + WELD START ARC OFF DELAY TIME (aktyvus kraterio pripildymo delsos laikas).

Jei per nustatytą laiko tarpą įvyksta keletas lanko įjungimo ir lanko išjungimo atvejų, tada lanko išjungimo atvejai neperduodami, jei paskutinis atvejis prieš pasibaigiant nustatytam

laiko periodui yra lanko įjungimas. Jei per nustatytą laiko tarpą įvyksta keletas lanko įjungimo ir lanko išjungimo atvejų, o

paskutinis atvejis yra lanko išjungimas, tada lanko išjungimo atvejis perduodamas po nustatyto laiko periodo pabaigos.

Perduodamas tik pirmas lanko įjungimo atvejis, įvykęs per nustatytą laiko periodą.

Pavyzdys: Jei per nustatytą laiko tarpą įvyksta seka lankas įjungtas, lankas išjungtas ir lankas įjungtas, iš energijos šaltinio į prijungtą įrangą perduodamas tik pirmasis lanko įjungimo atvejis. Lanko išjungimo atvejis pradžioje sulaikomas energijos šaltinyje, tačiau

paskui ištrinamas, gavus paskutinį lanko įjungimo signalą. Numatytoji reikšmė yra 0,00 s. Ši funkcija naudojama pagal konkrečius klientų poreikius.

9.3.10 Numatomos srovės nustatymo rodymas

Pagal pasirinktą sinerginę liniją srovės stiprumas amperais apskaičiuojamas naudojant esamą vielos padavimo greitį.

Numatytasis nustatytas padėtyje IŠJUNGTA. Apskaičiuotas srovės stiprumas rodomas kaip nuoroda, kai suvirintojas nežino, kokį vielos

padavimo greitį nustatyti. Atsižvelgiant į jungties tipą ir naudojamą iškyšą (atstumą nuo kontaktinio antgalio iki virinamo objekto), apskaičiuotas srovės stiprumas amperais ir faktinis išmatuotas srovės stiprumas amperais gali šiek tiek skirtis. Jei nuokrypis didelis, siekiant užtikrinti optimalius virinimo rezultatus, iškyša gali tekti reguliuoti.

Apskaičiuotas srovės stiprumas rodomas meniu MATAVIMAS , kai reguliuojami vielos padavimo greitis arba įtampa.

0460 896 601

- 62 -

Page 63

9 KONFIGURACIJA

Apskaičiuotas srovės stiprumas amperais niekuomet nerodomas, kai virinant naudojamos ROBOTIZUOTA arba SAT sinergijos grupės, nors Numatomos srovės nustatymo rodymas nustatytas padėtyje ĮJUNGTA.

9.4 MMA numatytieji

PAGRINDINIS MENIU » KONFIGURACIJA » MMA NUMATYTIEJI

Suvirinimas lašais

Suvirinimas lašais gali būti naudojamas virinant atspariais korozijai elektrodais. Ši funkcija pasižymi kitokiu elektros lanko smūgiu ir lanko panaikinimu, o tai leidžia geriau kontroliuoti kaitros padavimą. Norint panaikinti elektros lanką pakanka kilstelėti elektrodą.

Pasirinkite ĮJUNGTA arba IŠJUNGTA.

9.5 Greitojo režimo programiniai mygtukai

Programiniai mygtukai SUVIRINIMO DUOMENYS 1 į SUVIRINIMO DUOMENYS 4 yra rodomi greitojo rėžimo meniu. Jie konfigūruojami taip:

Nustatykite žymeklį ties eilute PROGRAMINIO MYGTUKO NUMERIS .

GREITOJO RĖŽIMO PROGRAMINIAI MYGTUKAI

PROGRAMINIO MYGTUKO NUMERIS SUSIJĘ SUVIRINIMO DUOMENYS

MIG / MAG TRUMPAS / PURŠKIMAS SINERGIJOS RĖŽIMAS ĮJUNGTAS

Fe ER70S, C=2, 1,2 mm + 3,5 VOLT., 7,6 M / MIN

IŠSAUGOTI TRINTI UŽDARYTI

Mygtukai yra sunumeruoti nuo 1 iki 4 iš kairės į dešinę. Pasirinkite pageidaujamą mygtuką „plius“ / „minus“ ratukais nurodydami jo numerį.

Tada kairiuoju ratuku pereikite žemyn į kitą eilutę SUSIJĘ SUVIRINIMO DUOMENYS. Čia galite naršyti po suvirinimo duomenų rinkinius, išsaugotus suvirinimo duomenų atmintyje. Naudodami „plius“ / „minus“ ratukus pasirinkite pageidaujamą suvirinimo duomenų numerį. SpauskiteIŠSAUGOTI norėdami išsaugoti Norėdami ištrinti išsaugotą rinkinį, paspauskite TRINTI.

9.6 Dvigubo paleidimo šaltiniai

Kai ši parinktis įjungta (ON) galite pradėti MIG / MAG suvirinimą tiek iš laido padavimo įrenginio paleidimo, tiek ir iš maitinimo šaltinio TIG paleidimo ir atvirkščiai. Kai suvirinimas pradedamas iš paleidimo signalo įvesties, jis turi būti išjungiamas ta pačia įvestimi.

1 5

9.7 Nuotoliniu būdu valdomas skydas įjungtas

PAGRINDINIS MENIU » KONFIGURACIJA » NUOTOLINIU BŪDU VALDOMAS SKYDAS ĮJUNGTAS

Kai skydas yra nuotolinio valdymo rėžime, nustatymų naudojantis skydo ratukais keisti neįmanoma. Nuotolinio valdymo įrenginiams, kurie keičiasi atmintimis: Kai NUOTOLINIU BŪDU VALDOMAS SKYDAS yra padėtyje ĮJUNGTA, srovė / vielos padavimas arba įtampa gali būti nustatomi naudojant valdymo skydą ir nuotolinio valdymo įtaisą.

0460 896 601

- 63 -

Page 64

9 KONFIGURACIJA

Jei NUOTOLINIU BŪDU VALDOMAS SKYDAS ĮJUNGTAS naudojama kartu su apribojimais, įrenginio naudojimas gali būti apribotas iki tam tikrų nustatymų intervalo. Tai taikoma šiems nustatymams: vielos tiekimui ir įtampai atliekant MIG / MAG suvirinimą, esamam MMA ir TIG suvirinimo nustatymui, impulsinei srovei su impulsiniu TIG.

9.8 Vielos padavimo priežiūra

PAGRINDINIS MENIU » KONFIGURACIJA » VIELOS PADVIMO PRIEŽIŪRA VIELOS PADVIMO PRIEŽIŪRA ĮprastaiĮJUNGTA). Ši funkcija naudojama pagal konkrečius

klientų poreikius. Ši funkcija patikrina, ar tarp WDU ir vielos padavimo įrenginio yra prarastas kontaktas ir tokiu atveju nustato klaidą.

PASTABA!

Naudojantis ne ESAB vielos padavimo įrenginiu su ESAB maitinimo šaltiniu, stebėjimą reikia deaktyvuoti.

9.9 Automatinio išsaugojimo režimas

PAGRINDINIS MENIU » KONFIGURACIJA » AUTOMATINIO IŠSAUGOJIMO RĖŽIMAS

Numatytasis nustatytas padėtyje IŠJUNGTA. Suvirinimo duomenų rinkiniai yra išsaugomi suvirinimo duomenų atminties pozicijose. Automatinio išsaugojimo režimas nustatytas padėtyje ĮJUNGTAS: Kai iškviečiamas

suvirinimo duomenų rinkinys, pakeičiami nustatymai ir tuomet iškviečiamas kitas suvirinimo duomenų rinkinys, pirmasis rinkinys yra atnaujinamas pagal pakeistus nustatymus.

Jei suvirinimo duomenys išsaugomi atminties padėtyje rankiniu būdu, atjungiamas paskesnis automatinis išsaugojimas.

Atminties padėtis, kurioje išsaugomas suvirinimo duomenų rinkinys, rodoma viršutiniame dešiniajame matavimo ekrano kampe.

9.10 Suvirinimo stabdymas matavimo riba

PAGRINDINIS MENIU » KONFIGURACIJA » SUVIRINIMO STABDYMAS MATAVIMO RIBA

Numatytasis nustatytas padėtyje IŠJUNGTA. Ši funkcija valdo veikseną, kai pasireiškia matavimo ribos klaida. Ji prieinama MIG / MAG ir

TIG su degiklio paleidimu. Yra trys nustatymai:

• ĮJUNGTA

• ĮJUNGTA, STEBĖTI

• IŠJUNGTA

Kai SUVIRINIMO STABDYMAS MATAVIMO RIBA yraĮJUNGTA) ir iškyla matavimo ribų klaida, virinimas bus sustabdytas nedelsiant.

Nustatymas ĮJUNGTA, STEBĖTI gali būti panaudotas jei naudojamos energijos šaltinio NAUDOTOJO PASKYROS funkcijos. Jeigu pasirinktas nustatymas ĮJUNGTA, STEBĖTI ir įvyksta matavimo ribų klaida, virinimas nedelsiant stabdomasir administratorius arba vyriausiasis naudotojas privalo įvesti savo slaptažodį, kad virinimą galima būtų tęsti. (Informaciją apie naudotojo paskyras ir naudotojo paskyros lygius žr. atskirame šio vadovo skyriuje „Naudotojo paskyros“.)

0460 896 601

- 64 -

Page 65

9 KONFIGURACIJA

9.11 Norint virinti, reikia prisijungti

PAGRINDINIS MENIU » KONFIGURACIJA » Norint virinti, reikia prisijungti

Jei funkcija Norint virinti, reikia prisijungti yra aktyvi, turi būti suaktyvintos naudotojo paskyros ir turi pasirodyti prisijungimas, kad galėtumėte virinti.

9.12 Suvirinimo duomenų strektės jungiklis

PAGRINDINIS MENIU » KONFIGURACIJA » SUVIRINIMO DUOMENŲ STRKTĖS JUNGIKLIS

Ši funkcija leidžia pakeisti perjungti kitas iš anksto nustatytas suvirinimo duomenų alternatyvas greitai spustelėjus (paspaudus mygtuką ir iškart atleidus) suvirinimo degiklio strektę. Galima pasirinkti viengubą arba dvigubą spustelėjimą. Viengubas reiškia vieną greitą spustelėjimą. Dvigubas reiškia du greitus spustelėjimus.

PIRMAS KEITIMAS SEKOJE – LANKAS IŠJUNGTAS (FIRST CHANGE IN SEQUENCE ARC OFF) galima nustatyti kaip PASKESNĖ (NEXT) arba PALEISTI (START)

PASKESNĖ – STREKTĖS DUOMENŲ JUNGIKLIS (NEXT - A TRIGGER DATA SWITCH) pakeis atminties nuostatą į paskesnę sekoje esančią nuostatą.

PALEISTI – STREKTĖS DUOMENŲ JUNGIKLIS (START - A TRIGGER DATA SWITCH), kai LANKAS IŠJUNGTAS (ARC OFF), pakeis atminties nuostatą į pirmąją sekoje esančią atminties nuostatą, jei nuo paskutinio strektės duomenų perjungimo praėjo 4 sekundės.

Per 4 sekundes nuo paskutinio strektės duomenų perjungimo STREKTĖS DUOMENŲ JUNGIKLIS (A TRIGGER DATA SWITCH) pakeis atminties nuostatą į paskesnę.

Galima pakeisti ne daugiau kaip 5 pasirinktas atminties padėtis, žr. skyrių „ATMINTIES VALDYMAS“.

IŠJUNGTA – suvirinimo duomenų keisti negalima. LANKAS IŠJUNGTAS – suvirinimo metu naudotojas negali pakeisti iš vienos atminties

padėties į kitą.

ĮJUNGTA – naudotojas gali visada keisti iš vienos atminties padėties į kitą. 3 – PROGRAMŲ – pridėti 3 atminties padėtis. Pasirinkti dvitaktį įtaisą (žr. 9.3.1 skyrių). 3

programų įrenginys yra išplėstinė dvitakčio įtaiso forma su 3 atminčių stregties duomenų jungikliu. Stregties duomenų jungiklis pakeis atminties nuostatą į 1 atmintį, nuspaudus suvirinimo įtaiso stregties jungiklį. Tada prasideda suvirinimo procesas. Atleidus stregties jungiklį stregties duomenų jungiklis pakeis atminties nuostatą į 2 atmintį ir suvirinimas bus tęsiamas toliau. Stregties duomenų jungiklis pakeis atminties nuostatą į 3 atmintį, dar kartą nuspaudus suvirinimo įtaiso stregties jungiklį. Kai strektės jungiklis atleidžiamas antrą kartą, pradedamas kraterio užpildymas (jei pasirenkamas) ir suvirinimo srovė nutraukiama. Pradedama vėlesnė dujų tėkmė (jei pasirinkta).

Suvirinimo duomenų jungiklio įjungimas

Nustatykite žymeklį ties eilute SUVIRINIMO DUOMENŲ STRKTĖS JUNGIKLIS ir spauskite ENTER. Pasirinkite IŠJUNGTA, LANKAS IŠJUNGTAS, ĮJUNGTA arba 3 – PROGRAMŲ. Paspauskite ĮVESTIES MYGTUKĄ (ENTER).

0460 896 601

- 65 -

Page 66

9 KONFIGURACIJA

SUVIRINIMO DUOMENŲ JUNGIKLIO ĮJUNGIMAS SUVIRINIMO DUOMENŲ JUNGIKLIO ĮJUNGIMAS

SPAKTELĖJIMAS PIRMASIS SEKOS POKYTIS LANKAS IŠJUNGTAS PRIDĖTI / TRINTI SUVIRINIMO DUOMENIS PASIRINKTI SUVIRINIMO DUOMENYS



MIG / MAG TRUMPAS / PURŠKIMAS SINERGIJOS RĖŽIMAS ĮJUNGTAS

Fe ER70S, CO2 1,5 mm

+ 3,5 VOLT., 7 M / MIN

Suvirinimo duomenų pasirinkimas iš atminties

Nustatykite žymeklį ties eilute PRIDĖTI / TRINTI SUVIRINIMO DUOMENIS .

SUVIRINIMO DUOMENŲ JUNGIKLIO ĮJUNGIMAS

SUVIRINIMO DUOMENŲ JUNGIKLIO ĮJUNGIMAS SPAKTELĖJIMAS

IŠJUNGTA

VIENAS

TOLIAU

UŽDARYTI

IŠJUNGTA

VIENAS

PIRMASIS SEKOS POKYTIS LANKAS IŠJUNGTAS

TOLIAU

PRIDĖTI / TRINTI SUVIRINIMO DUOMENIS

PASIRINKTI SUVIRINIMO DUOMENYS 5 19

MIG / MAG TRUMPAS / PURŠKIMAS SINERGIJOS RĖŽIMAS ĮJUNGTAS

Fe ER70S, CO2 1,5 mm + 3,5 VOLT., 7,6 M / MIN

IŠSAUGOTI TRINTI UŽDARYTI

Naudodami „plius“ / „minus“ ratukus pasirinkite atminčių, kuriose išsaugoti esami suvirinimo duomenys, numerius ir paspauskite IŠSAUGOTI.

Eilutė PASIRINKTI SUVIRINIMO DUOMENYS rodo, kurie suvirinimo duomenys buvo pasirinkti ir kokia eilės tvarka iš kairės į dešinę jie išdėstyti. Pastarosios pasirinktos padėties suvirinimo duomenų rinkinys rodomas po eilute ekrane.

Norėdami pašalinti suvirinimo duomenis, atlikite tuos pačius veiksmus, kaip aprašyta aukščiau, tik paspauskite mygtuką TRINTI (DELETE).

9.13 Keli vielos padavimo įrenginiai

PAGRINDINIS MENIU » KONFIGURACIJA » KELI VIELOS PADAVIMO ĮRENGINIAI

Kai prijungiate kelis vielos padavimo įrenginius (iki 4), turite juos naudoti be suvirinimo duomenų įrenginio, t. y. su tuščia plokšte.

Visų klientui pristatomų vielos padavimo įrenginių identifikacijos numeris yra 1.

9.13.1 Kelių vielos padavimo įrenginių konfigūravimas

Prijungdami kelis vielos padavimo įrenginius visų pirma turite pakeisti tokio įrenginio identifikacijos numerį (mazgo adresą).

Jei norite pakeisti identifikacijos numerį, atlikite šiuos veiksmus:

0460 896 601

- 66 -

Page 67

9 KONFIGURACIJA

• Prijunkite pirmąjį vielos padavimo įrenginį, atidarykite meniu KELI VIELOS PADAVIMO ĮRENGINIAI .

• Paspauskite ir atleiskite strektės jungiklį, kad įjungtumėte vielos padavimo įrenginį.

• Perskaitykite pirmojoje eilutėje, koks yra vielos padavimo įrenginio ID numeris (pirmą kartą jis turi būti 1). Pasirinkite naują ID numerį nuo 2 iki 4. Nustatykite žymeklį ties eilute NAUJO ID NUMERIO PASIRINKIMAS . Naudodami „plius“ / „minus“ ratukus nustatykite pageidaujamą numerį nuo 1 iki 4. Paspauskite ĮVESTIES MYGTUKĄ (ENTER).

KELI VIELOS PADAVIMO ĮRENGINIAI

DABARTINIS ID NUMERIS NAUJO ID NUMERIO PASIRINKIMAS



PRIJUNGTO VIELOS PADAVIMO ĮRENGINIO ID:

UŽDARYTI

Viršutinėje eilutėje identifikacijos numerio skaitmuo pasikeis į pageidaujamąjį.

• Prijunkite kitą vielos padavimo įrenginį.

• Paspauskite ir atleiskite strektės jungiklį, kad įjungtumėte šį vielos padavimo įrenginį. Dabar galite matyti, kad įrenginio identifikacijos numeris yra 1.

Dabar konfigūracija baigta ir galite pradėti naudotis įrenginiu įprastai. Tuo pačiu būdu galite konfigūruoti ir paleisti keturis vielos padavimo įrenginius. Kai naudojami keli vielos padavimo įrenginiai, svarbiausia yra ne tai, koks jiems yra suteiktas identifikacijos numeris, o kad jiems būtų suteikti skirtingi numeriai, kad juos būtų galima atskirti.

Nesuteikite to paties identifikacijos numerio dviem vielos padavimo įrenginiams. Jei taip įvyktų, ištaisykite padėtį atjungdami vieną iš įrenginių ir tada iš naujo nuo pradžių atlikdami aukščiau nurodytą procedūrą. Visada galite atsidaryti meniu KELI VIELOS PADAVIMO ĮRENGINIAI ir pasitikrinti prijungtų vielos padavimo įrenginių ID numerius nuspausdami strektės jungiklį.

Eilutėje PRIJUNGTŲ VIELOS PADAVIMO ĮRENGINIŲ IDENTIFIKACIJOS NUMERIS galite matyti visų prijungtų vielos padavimo įrenginių identifikacijos numerius.

9.13.2 Suvirinimo duomenų atminties koncepcija M1 10P nuotolinio valdymo įrenginiams

Atmintys ir 10P valdymo įrenginiai veikia su vielos padavimo įrenginiais, turinčiais skirtingus identifikacijos numerius, laikantis koncepcijos.

Naudokite teisingą suvirinimo duomenų atminties diapazoną kiekvienam vielos padavimo įrenginio identifikacijos numeriui pagal žemiau esantį sąrašą:

• Vielos tiektuvas ID 1: Atminties pozicija 1–10

• Vielos tiektuvas ID 2: Atminties pozicija 11-20

• Vielos tiektuvas ID 3: Atminties pozicija 21-30

• Vielos tiektuvas ID 4: Atminties pozicija 31-40

9.14 Kokybės funkcijos

PAGRINDINIS MENIU » KONFIGURACIJA » KOKYBĖS FUNKCIJOS

Sąlygos atliktiems darbams registruoti išdėstytos eilutėje KOKYBĖS FUNKCIJOS pasirinkusKONFIGŪRACIJOS MENIU.

0460 896 601

- 67 -

Page 68

9 KONFIGURACIJA

KOKYBĖS FUNKCIJOS

KOKYBĖS DUOMENŲ ŽURNALO IŠSAUGOJIMAS

ĮJUNGTA

FAILE

   

UŽDARYTI

Pasirinkite eilutę ir paspauskite ĮVESTIES MYGTUKAS (ENTER). Jei pasirenkate ĮJUNGTA , kiekvienas suvirinimo darbas bus išsaugotas kaip teksto failas su plėtiniu „.aqd“, sukuriant vieną failą per dieną. Čia registruojama tokia informacija:

• suvirinimo pradžios laikas;

• suvirinimo trukmė;

• didžiausia, mažiausia ir vidutinė srovė suvirinimo metu;

• didžiausia, mažiausia ir vidutinė įtampa suvirinimo metu;

• didžiausia, mažiausia ir vidutinė išvestis suvirinimo metu.

Daugiau apie kokybės funkciją skaitykite skyriaus „PRIEMONĖS skirsnyje „Kokybės funkcijos“.

9.14.1 Saugoti kokybės funkcijos žurnalą

PAGRINDINIS MENIU » PRIEMONĖS » EKSPORTAVIMAS / IMPORTAVIMAS

Kokybės funkcijos žurnalo failai, sukurti valdymo skyde sukurti failai išsaugomi xml formatu. Tam, kad USB atmintukas veiktų jis turi būti suformuotas kaip FAT.

USB atmintinės prijungimas prie valdymo skydo, žr. skyrių „Failų tvarkyklė“. Pasirinkite eilutę KOKYBĖS FUNKCIJŲ ŽURNALAS, spauskite EKSPORTAVIMAS. Failas yra aplanke, pavadintame „QData“. „QData“ sukuriamas automatiškai, kai prijungiate

USB atmintinę. Daugiau informacijos apie Eksportavimą / Importavimą žr. skyriuje „Eksportavimas /

Importavimas“.

9.15 Techninė priežiūra

PAGRINDINIS MENIU » KONFIGURACIJA » PRIEŽIŪRA

Šiame meniu nustatote priežiūros intervalą, t. y. pradėtų suvirinimų skaičių iki priežiūros darbų (pvz., kontaktinio antgalio keitimo) atlikimo. Po kelių kartų, kai bus pradėtas suvirinimas, reikia atlikti priežiūrą, nurodykite pasirinkdami eilutę PRIEŽIŪROS INTERVALAS ir spauskite ENTER. Tada reguliuokite „plius“ / „minus“ ratukus, kol pasieksite norimą reikšmę. Kai intervalas praeis, klaidos žurnale bus rodomas klaidos kodas „54“. Atkurkite nustatymus paspaudę programinį mygtuką NUSTATYMŲ ATKŪRIMAS .

Kai vietoje įjungimų skaičiaus pasirenkamas BENDRAS NAUDOJIMO LAIKO LIMITAS (TOTAL RUNNING TIME LIMIT) , reikia iškviesti įgaliotą ESAB techninės priežiūros inžinierių.

0460 896 601

- 68 -

Page 69

9 KONFIGURACIJA

APTARNAVIMAS

PRIEŽIŪROS INTERVALAS SUVIRINIMŲ SKAIČIUS BENDRAS NAUDOJIMO LAIKO LIMITAS BENDRAS NAUDOJIMO LAIKAS

 

NUSTATYMŲ

ATKŪRIMAS

UŽDARYTI

9.16 Ilgio matas

PAGRINDINIS MENIU » KONFIGURACIJA » ILGIO MATAS Mato vienetas (metrai arba coliai) pasirenkamas čia, eilutėje METRINĖ arba Colis:

9.17 Matavimo reikšmės dažnis

0 Suvirinimų 0 Suvirinimų

0d00:00:00 0d00:00:00

PAGRINDINIS MENIU » KONFIGURACIJA » MATAVIMO REIKŠMĖS DAŽNIS

Matavimo reikšmės dažnis nustatomas čia, pakeičiant reikšmę nuo 1 iki 10 Hz su vienu iš „plius“ / „minus“ ratukų. Matavimo reikšmės dažnis veikia tik matavimo duomenis skaičiuojant kokybės duomenis.

9.18 Registro kodas

KONFIGURACIJA » REGISTRO KODAS

Naudodami funkciją REGISTRO KODAS(REGISTER KEY) , galite atrakinti kai kurias funkcijas, kurių nėra bazinėje valdymo skydo versijoje.

Tam, kad galėtumėte naudotis šiomis funkcijomis, turite kreiptis į ESAB. Nurodę įrenginio serijos numerį gausite kodą, kuris turi būti įvestas meniu REGISTRO KODAS(REGISTER KEY).

REGISTRO KODAS(REGISTER KEY)

Serijos Nr.: 00000 - 00000 - 00000



Kodas: AAA



ĮVESTIES

MYGTUKAS

(ENTER)

KODAS AKTYVINTI UŽDARYTI

Paspauskite ĮVESTI KODĄ (ENTER KEY) ir įrašykite kodą naudodami klaviatūrą, kuri pasirodo ekrane. Naudodami kairės pusės ratuką ir rodyklių mygtukus nustatykite žymeklį ties pageidaujamu klaviatūros simboliu. Paspauskite ĮVESTIES MYGTUKĄ (ENTER). Kai simbolių eilutė įrašoma, paspauskite ATLIKTA (DONE).

0460 896 601

- 69 -

Page 70

9 KONFIGURACIJA

Jei norite suaktyvinti kodą, paspauskite AKTYVINTI (ACTIVATE). Pasirodys pranešimas:

KODAS SUAKTYVINTAS. Jei registracija atlikta nesėkmingai, pranešima bus toks: NETEISINGAS KODAS. Tokiu atveju patikrinkite registro kodą ir pamėginkite dar kartą.

9.19 Žaibo ekrano laikmatis

PAGRINDINIS MENIU » KONFIGURACIJA » FONINIO APŠVIETMO LAIKMATIS

Numatytasis nustatytas padėtyje ĮJUNGTA. Siekiant pailginti foninio apšvietimo laiką, po trijų minučių neveiklos prietaisas išsijungia. Norėdami pakeisti nustatymą, pasirinkite eilutę ir spauskite ĮVESTIES MYGTUKAS (ENTER). Nustatykite funkciją FONINIO APŠVIETIMO LAIKMATIS į ĮJUNGTA norėdami išjungti foninį

apšvietimą po trijų minučių nenaudojimo Nustatykite funkciją į IŠJUNGTA , kad foninis apšvietimas neišsijungtų. Ekranas liks visą

laiką įjungtas. Ši funkcija neprieinama naudojantis U82pristatymo režime kartu su W82.

0460 896 601

- 70 -

Page 71

10 PRIEMONĖS

PAGRINDINIS MENIU » PRIEMONĖS

PRIEMONĖS

DUOMENYS► KALENDORIUS► NAUDOTOJO PASKYROS► ĮRENGINIO INFORMACIJA►

UŽDARYTI

10.1 Klaidų žurnalas

PAGRINDINIS MENIU » PRIEMONĖS » KLAIDŲ ŽURNALAS

Klaidų valdymo kodai naudojami nurodyti, kad suvirinimo proceso metu įvyko klaida. Tai nurodoma ekrane pasirodžiusiame iškylančiame meniu. Viršutiniame dešiniajame ekrano

kampe pasirodo šauktukas .

PASTABA!

išnyksta iš ekrano, kai tik atidarote klaidų žurnalo meniu.

Visos klaidos, įvykusios naudojant suvirinimo įrangą, registruojamos klaidų žurnale kaip klaidos pranešimai. Gali būti išsaugota iki 99 klaidų pranešimų. Jei klaidų žurnalas užsipildo, t. y. jei buvo išsaugoti 99 klaidų pranešimai, seniausias pranešimas ištrinamas automatiškai, kai įvyksta nauja klaida.

Klaidų žurnalo meniu galima perskaityti tokią informaciją:

• klaidos numeris;

• data, kai įvyko klaida, formatas: YYMMDD

• laikas, kai įvyko klaida;

• įrenginys, kuriame įvyko klaida;

• Klaidos kodas

• Papildomi duomenys priklausomai nuo klaidos kodo, pavyzdžiui įrenginys sukūręs klaidos kodą

0460 896 601

- 71 -

Page 72

10 PRIEMONĖS

KLAIDŲ ŽURNALAS Rody

Data Laikas Įrenginys Klaida Data

klė

1 2

121029 121029

171113

13:29:16 13:29:21

09:38:49

8 8

19 17

Klaida baterijos palaikomoje atmintyje

TRINTI TRINTI VISKĄ ATNAUJINTI ŽIŪRĖTI VISKĄ UŽDARYTI

Įtaisai

1 = aušinimo įrenginys 4 = nuotolinio valdymo

įrenginys 2 = maitinimo šaltinis; 5 = AC įrenginys 3 = vielos tiekimo įrenginys 8 = valdymo skydas

10.1.1 Klaidos kodų aprašymai

Klaidos kodas

1 Nepavyko patikrinti kontrolinės sumos EPROM

Apibūdinimas

Programos atmintinėje yra klaida. Ši klaida neturi įtakos kitoms funkcijoms. Veiksmas: Atkurkite nustatymus. Jei klaidos pašalinti nepavyko, iškvieskite

tech. priežiūros inžinierių.

2 Nepavyko atlikti RAM testo mikroprocesoriuje

Mikroprocesorius negali nuskaityti / įrašyti į tam tikrą savo vidinės atmintinės padėtį arba iš jos.

Ši klaida neturi įtakos kitoms funkcijoms. Veiksmas: Atkurkite nustatymus. Jei klaidos pašalinti nepavyko, iškvieskite

tech. priežiūros inžinierių.

3 Nepavyko atlikti išorinio RAM testo

Mikroprocesorius negali nuskaityti / įrašyti į tam tikrą savo išorinės atmintinės padėtį arba iš jos.

Ši klaida neturi įtakos kitoms funkcijoms. Veiksmas: Atkurkite nustatymus. Jei klaidos pašalinti nepavyko, iškvieskite

tech. priežiūros inžinierių.

4 5V sumažinkite maitinimo įtampa

Per maža maitinimo įtampa. Esama suvirinimo procedūra sustabdyta, ir jos nepavyksta paleisti iš naujo.

0460 896 601

Veiksmas: Paleiskite įrenginį iš naujo išjungdami maitinimą. Jei klaidos pašalinti nepavyko, iškvieskite tech. priežiūros inžinierių.

- 72 -

Page 73

10 PRIEMONĖS

Klaidos

Apibūdinimas

kodas 5 Nuolatinės srovės srovės įtampa yra už numatytų ribų

Įtampa yra per maža arba per didelė. Per didelė įtampa gali būti dėl didelių el. srovės svyravimų arba dėl silpnos el. srovės (didelis srovės induktyvumas arba prarasta fazė).

Maitinimo įrenginys sustabdytas, ir jo nepavyksta paleisti iš naujo. Veiksmas: Paleiskite įrenginį iš naujo išjungdami maitinimą. Jei klaidos

pašalinti nepavyko, iškvieskite tech. priežiūros inžinierių.

6 Aukšta temperatūra

Įsijungė apsauga nuo perkaitinimo. Vykdoma suvirinimo procedūra sustabdoma ir negali būti atnaujinta, kol

neatstatytas išjungtas įrenginys. Veiksmas: patikrinkite, ar neužsikimšę nešvarumais aušinimo oru įvadai ir

išvadai ar kitaip neribojamas oro pritekėjimas. Patikrinkite, kiek laiko įranga veikia, ir įsitikinkite, kad apkrova ne per didelė.

7 Aukšta pirminė srovė

Maitinimo įtaisas ima per daug srovės iš tiekiamos nuolatinės srovės įtampos. Maitinimo įrenginys sustabdytas ir jo nebepavyksta paleisti.

Veiksmas: Paleiskite įrenginį iš naujo išjungdami maitinimą. Jei klaidos pašalinti nepavyko, iškvieskite tech. priežiūros inžinierių.

8 Nuolatinės srovės srovės įtampa 1 įtampa yra už numatytų ribų

Mikroschemos bateriją, esančią W82valdymo įrenginio viduje, reikia pakeisti. Jo nepakeitus, išjungus maitinimą bus prarastas visas baterijos maitinamoje

atmintyje saugomas turinys.

Veiksmas: Kreipkitės į ESAB įgaliotą techninės priežiūros inžinierių.

9 Maitinimas 2

Išorinio maitinimo šaltinio klaidos kodas

Veiksmas: Žr. prijungtų įrenginių naudojimo instrukcijas.

10 Maitinimas 3

Išorinio maitinimo šaltinio klaidos kodas

Veiksmas: Žr. prijungtų įrenginių naudojimo instrukcijas.

11 Serverio klaida

Išorinio maitinimo šaltinio klaidos kodas

Veiksmas: Žr. prijungtų įrenginių naudojimo instrukcijas.

12 Įspėjamoji būsenos sąsaja

Sistemos CAN magistralės apkrova laikinai per didelė.

0460 896 601

Nutrūko maitinimo šaltinio arba vielos tiekimo įrenginio ryšys su valdymo skydu.

Veiksmas: patikrinkite įrangą, kad įsitikintumėte, jog prijungtas tik vienas vielos tiekimo įrenginys arba nuotolinio valdymo įrenginys. Jei klaidos pašalinti nepavyko, iškvieskite tech. priežiūros inžinierių.

- 73 -

Page 74

10 PRIEMONĖS

Klaidos

Apibūdinimas

kodas 14 „Buss off“ būsena – ryšio nutraukimas

Dėl per didelės apkrovos sistemos CAN magistralė laikinai nustojo veikti. Atliekama suvirinimo procedūra sustabdyta. Veiksmas: patikrinkite įrangą, kad įsitikintumėte, jog prijungtas tik vienas

vielos tiekimo įrenginys arba nuotolinio valdymo įrenginys. Paleiskite įrenginį iš naujo išjungdami maitinimą. Jei klaidos pašalinti nepavyko, iškvieskite tech. priežiūros inžinierių.

15 Pranešimas prarastas „bus“ ryšio metu

Mikroprocesorius negali gaunamų pranešimų apdoroji pakankamai greitai, todėl ši informacija buvo prarasta.

Veiksmas: Paleiskite įrenginį iš naujo išjungdami maitinimą. Jei klaidos pašalinti nepavyko, iškvieskite tech. priežiūros inžinierių.

16 Aukšta atviros grandinės įtampa

Atviros grandinės įtampa buvo per aukšta. Veiksmas: Paleiskite įrenginį iš naujo išjungdami maitinimą. Jei klaidos

pašalinti nepavyko, iškvieskite tech. priežiūros inžinierių.

17 Nutrūkęs ryšys su kitu įrenginiu

Vykdomi veiksmai bus sustabdyti ir įsijungs apsauga nuo suvirinimo. Ši klaida gali atsirasti nutrūkus ryšiui (t. y. CAN kabeliui) tarp suvirinimo

duomenų įrenginio ir kito įrenginio. Susijęs įrenginys rodomas klaidų žurnale. Veiksmas: Patikrinkite CAN kabelius. Jei klaidos pašalinti nepavyko,

iškvieskite tech. priežiūros inžinierių.

19 Klaida baterijos palaikomoje atmintyje

Akumuliatoriuje nebėra įtampos Veiksmas: Paleiskite įrenginį iš naujo išjungdami maitinimą. Valdymo skydas

atstatomas. Nustatymai pateikiami anglų kalba su MIG / MAG, TRUMPAS / PURŠKIAMASIS, Fe, CO2, 1,2 mm. Jei klaidos pašalinti nepavyko, iškvieskite tech. priežiūros inžinierių.

22 Perpildymas perduodant buferį

Valdymo skydas negali perduoti informacijos į kitus įrenginius pakankamai aukšta sparta.

Veiksmas: Paleiskite įrenginį iš naujo išjungdami maitinimą.

23 Perpildymas apdorojant buferį

Valdymo skydas negali apdoroti informacijos iš kitų įrenginių pakankamai aukšta sparta.

Veiksmas: Paleiskite įrenginį iš naujo išjungdami maitinimą.

25 Nesuderinamas suvirinimo duomenų formatas

Pamėginkite išsaugoti suvirinimo duomenis USB atmintinėje. USB atmintinės duomenų formatas skiriasi nuo suvirinimo duomenų atminties duomenų formato.

0460 896 601

Veiksmas: naudokite kitą USB atmintinę.

- 74 -

Page 75

10 PRIEMONĖS

Klaidos

Apibūdinimas

kodas 26 Įjungtas saugos atkūrimas (Programos klaida)

Dėl tam tikrų priežasčių procesorius negali vykdyti numatytų užduočių programoje.

Programa automatiškai paleidžiama iš naujo. Vykdoma suvirinimo procedūra bus sustabdyta. Ši klaida neturi įtakos kitoms funkcijoms.

Veiksmas: Patikrinkite, kaip suvirinimo metu veikia suvirinimo programos. Jei klaida kartojasi, iškvieskite tech. priežiūros inžinierių.

27 Neaptikta viela

Baigėsi viela / užstrigo techninė įranga Išorinio maitinimo šaltinio klaidos kodas

Veiksmas: Žr. prijungtų įrenginių naudojimo instrukcijas.

28 Dėklo persipildymas

Programa neveikia. Veiksmas: Paleiskite įrenginį iš naujo išjungdami maitinimą. Jei klaidos

pašalinti nepavyko, iškvieskite tech. priežiūros inžinierių.

29 Neaptikta vandens tėkmė

Neteka aušinimo vanduo Išorinio maitinimo šaltinio klaidos kodas Ši klaida generuojama, jei per 10 sekundžių nuo įjungimo iš budėjimo režimo

nepasiekiamas reikiamas aušinimo vandens srautas.

Veiksmas: Žr. prijungtų įrenginių naudojimo instrukcijas.

30 Viršyta reguliatoriaus naudojimo trukmė

Reguliatorius naudojamas pernelyg ilgai (tik MIG / MAG).

32 Neaptikta dujų tekmė

Išorinio maitinimo šaltinio klaidos kodas

Veiksmas: Žr. prijungtų įrenginių naudojimo instrukcijas.

54 Praėjo techninės priežiūros laikas

Praėjo techninės priežiūros laikas, numatytas kontaktiniam galiukui pakeisti.

Veiksmas: Pakeiskite kontaktinį galiuką.

60 Ryšio sutrikimas

Vidinė sistemos CAN magistralė laikinai nebeveikia dėl per didelio įkrovio. Atliekama suvirinimo procedūra sustabdoma.

Veiksmas: patikrinkite, ar visi įrenginiai prijungti tinkamai. Paleiskite įrenginį iš naujo išjungdami maitinimą. Jei klaidos pašalinti nepavyko, iškvieskite tech. priežiūros inžinierių.

64 Valdiklio tipo įkėlimo klaida

Paleidimo / atminties nuskaitymo metu iš U8 į energijos šaltinį pasiųstas nepalaikomo tipo valdiklis.

Veiksmas: Pakeiskite reguliatoriaus tipą.

0460 896 601

- 75 -

Page 76

10 PRIEMONĖS

Klaidos

Apibūdinimas

kodas 70 Viršyta srovės matavimo reikšmės riba

Srovės matavimo reikšmės viršijo ribas. Veiksmas: patikrinkite, ar srovės riba nustatyta tinkamai, ir sujungimo

kokybę.

71 Viršyta įtampos matavimo reikšmės riba

Įtampos matavimo reikšmės viršijo ribas. Veiksmas: patikrinkite, ar įtampos riba nustatyta tinkamai, ir sujungimo

kokybę.

72 Viršyta galios matavimo reikšmės riba

Galios matavimo reikšmės viršijo ribas. Veiksmas: patikrinkite, ar galios riba nustatyta tinkamai, ir sujungimo

kokybę.

73 Viršyta vielos padavimo srovės matavimo reikšmės riba

Vielos padavimo srovės matavimo reikšmės viršijo ribas. Veiksmas: patikrinkite, ar vielos padavimo srovės riba nustatyta tinkamai, ir

sujungimo kokybę.

75 Perskaičiuoti perspėjimo sinergijos duomenys

Sinergijos duomenys perskaičiuoti. Veiksmas: Jei norite priimti perskaičiuotus duomenis, paspauskite įvesties

klavišą.

76 Norint virinti, reikia prisijungti

Virinimo paleisti negalima, nes naudotojas neprisijungęs. Ši klaida gali būti pateikiama tik jei aktyvi funkcija „Login Required Service“.

Veiksmas: Suaktyvinkite naudotojo paskyrą ir prisijunkite.

78 Trūksta atitinkamos trumposios / purškimo linijos

Pasirinktą impulsinio suvirinimo sinergijos liniją atitinkanti trumpoji / purškimo linija (tos pačios medžiagos, dujų mišinio ir matmenų) nepasiekiama.

Veiksmas: Sukurkite atitinkamą naudotojo nustatytą sinergijos trumpąją / purškimo liniją ir paleiskite iš naujo.

10.2 Eksportavimas / importavimas

PAGRINDINIS MENIU » PRIEMONĖS » EKSPORTAVIMAS / IMPORTAVIMAS

Meniu EKSPORTAVIMAS / IMPORTAVIMAS galima perkelti informaciją į valdymo skydą ir iš jo naudojant USB atmintinę.

Gali būti perkelta tokia informacija:

SUVIRINIMO DUOMENŲ RINKINIAI EKSPORTAVIMAS / IMPORTAVIMAS SISTEMOS NUSTATYMAI EKSPORTAVIMAS / IMPORTAVIMAS RIBŲ NUSTATYMAS EKSPORTAVIMAS / IMPORTAVIMAS MATAVIMO RIBOS EKSPORTAVIMAS / IMPORTAVIMAS KLAIDŲ ŽURNALAS EKSPORTAVIMAS KOKYBĖS FUNKCIJŲ ŽURNALAS EKSPORTAVIMAS GAMYBOS STATISTIKA EKSPORTAVIMAS

0460 896 601

- 76 -

Page 77

10 PRIEMONĖS

SINERGIJOS LINIJOS EKSPORTAVIMAS / IMPORTAVIMAS PAGRINGINIAI NUSTATYMAI EKSPORTAVIMAS / IMPORTAVIMAS NAUDOTOJO PASKYROS EKSPORTAVIMAS / IMPORTAVIMAS

Prijunkite USB atmintinę. Aprašymą apie tai, kaip prijungti USB atmintinę, rasite skirsnyje „USB jungtis“. Pasirinkite eilutę su informacija, kurią reikia perkelti. SpauskiteEKSPORTAVIMAS arba IMPORTAVIMAS (IMPORT), priklausomai nuo to, ar informacija turi būti eksportuojama, ar importuojama.

EKSPORTAVIMAS / IMPORTAVIMAS

SUVIRINIMO DUOMENŲ RINKINIAI SISTEMOS NUSTATYMAI RIBŲ NUSTATYMAS MATAVIMO RIBOS KLAIDŲ ŽURNALAS KOKYBĖS FUNKCIJŲ ŽURNALAS GAMYBOS STATISTIKA SINERGIJOS LINIJOS PAGRINGINIAI NUSTATYMAI NAUDOTOJO PASKYROS

EKSPORTAVIMASIMPORTAVIMAS

UŽDARYTI

(IMPORT)

10.3 Failų tvarkyklė

PAGRINDINIS MENIU » PRIEMONĖS » FAILŲ TVARKYKLĖ

Failų tvarkyklėje galite apdoroti informaciją ir USB atmintinėje (C:\). Failų tvarkyklė leidžia trinti ir kopijuoti suvirinimo ir kokybės duomenis rankiniu būdu.

Kai USB atmintinė prijungta, ekrane rodomas pagrindinis atmintinės aplankas, jei dar nebuvo pasirinktas kitas aplankas.

Valdymo skydas įsimena, kurioje failų tvarkyklės vietoje buvote pastarąjį kartą, todėl kitą kartą atsidarę grįšite į tą pačią vietą failų struktūroje.

FAILŲ TVARKYKLĖ

 

INFO NAUJINTI ALT. UŽDARYTI

Norėdami nustatyti, kiek atmintyje lieka laisvos vietos, naudokitės funkcijaINFO . Atnaujinkite informaciją paspausdami NAUJINTI. Kai norite ištrinti, pakeisti pavadinimą, sukurti naują aplanką, kopijuoti ar įdėti,

paspauskiteALT. Pasirodo sąrašas, iš kurio galite rinktis. Jei pasirenkama (..) arba aplankas, galite tik kurti naują aplanką arba į jį įdėti iš anksto nukopijuotą failą. Jei pasirinkote failą,

0460 896 601

- 77 -

Page 78

10 PRIEMONĖS

pasirinktys KEISTI PAVADINIMĄ, KOPIJUOTI arba ĮKLIJUOTI bus pridėtos jeigu anksčiau nukopijavote failą.

Pasirinkite aplanką arba failą ir paspauskite ALT.

FAILŲ TVARKYKLĖ

.. Suvirinimo duomenys NAUJAS APLANKAS ErrorLog.xml QData.xml ~Weldoffice.dat



INFO NAUJINTI ALT. UŽDARYTI

Šis sąrašas rodomas, kai nuspaudžiate ALT.

FAILŲ TVARKYKLĖ » ALT.

KOPIJUOTI ĮKLIJUOTI TRINTI KEISTI PAVADINIMĄ NAUJAS APLANKAS

10.3.1 Failo / aplanko trynimas

Pasirinkite failą arba aplanką, kuris turi būti trinamas, ir paspauskite ALT. Pasirinkite meniu TRINTI ir paspauskite ĮVESTIES MYGTUKAS (ENTER).

FAILŲ TVARKYKLĖ » ALT. TRINTI

KEISTI PAVADINIMĄ NAUJAS APLANKAS

Failas / aplankas pašalintas. Kad aplanką būtų galima ištrinti, jis turi būti tuščias, t. y. iš pradžių ištrinkite aplanke esančius failus.

10.3.2 Failo / aplanko pervardijimas

Pasirinkite failą arba aplanką, kuris turi būti pervardijamas, ir paspauskite ALT. Pasirinkite meniu KEISTI PAVADINIMĄ ir paspauskite ĮVESTIES MYGTUKAS (ENTER).

FAILŲ TVARKYKLĖ » ALT

TRINTI

KEISTI PAVADINIMĄ

NAUJAS APLANKAS

Ekrane pasirodo klaviatūra. Naudodami kairėje esantį ratuką pakeiskite eilutę ir rodyklių mygtukais judėkite į kairę ir į dešinę. Pasirinkite simbolį / funkciją, kurie turi būti naudojami, ir paspauskite ĮVESTIES MYGTUKAS (ENTER).

0460 896 601

- 78 -

Page 79

10 PRIEMONĖS

10.3.3 Naujo aplanko sukūrimas

Pasirinkite, kur naujas aplankas turi būti patalpintas, ir paspauskite ALT. Pasirinkite meniu NAUJAS APLANKAS ir paspauskite ĮVESTIES MYGTUKAS (ENTER).

FAILŲ TVARKYKLĖ » ALT

TRINTI KEISTI PAVADINIMĄ

NAUJAS APLANKAS

10.3.4 Failų kopijavimas ir įdėjimas

Pasirinkite failą, kuris turi būti kopijuojamas, ir paspauskite ALT. Pasirinkite meniu KOPIJUOTI ir paspauskite ĮVESTIES MYGTUKAS (ENTER).

FAILŲ TVARKYKLĖ » ALT KOPIJUOTI

ĮKLIJUOTI TRINTI KEISTI PAVADINIMĄ NAUJAS APLANKAS

Nustatykite žymeklį ties aplanku, kuriame turi būti patalpintas kopijuojamas failas, ir paspauskite ALT.

Pasirinkite meniu ĮKLIJUOTI ir paspauskite ĮVESTIES MYGTUKAS (ENTER).

FAILŲ TVARKYKLĖ » ALT

KOPIJUOTI

ĮKLIJUOTI

TRINTI KEISTI PAVADINIMĄ NAUJAS APLANKAS

Kopija išsaugoma kaip „Copy of“ ir originalus pavadinimas, pvz., Copy of WeldData.awd.

10.4 Nustatymo ribų redaktorius

PAGRINDINIS MENIU » PRIEMONĖS » NUSTATYMO RIBŲ REDAKTORIUS

Šiame meniu nustatote savo didžiausias ir mažiausias įvairių suvirinimo metodų reikšmes. Ribos negali būti aukščiau arba žemiau reikšmių, kurioms sukonfigūruotas maitinimo šaltinis. Yra 50 išsaugojimo vietų. Pasirinkite tuščios saugojimo vietos eilutę ir paspauskite ĮVESTIES

MYGTUKAS (ENTER). Pasirinkite procesą (MIG / MAG, MMA, TIG) ir paspauskite ĮVESTIES MYGTUKAS (ENTER). MIG / MAG suvirinimui galima pasirinkti maks. ir min. įtampos ir

vielos padavimo greičio reikšmes.

0460 896 601

- 79 -

Page 80

10 PRIEMONĖS

NUSTATYMO RIBŲ REDAKTORIUS

APDOROJIMAS

MIG / MAG

ĮTAMPA

- MIN.

-MAKS. VIELOS GREITIS

- MIN.

-MAKS.

0,8 M / MIN

25,0 M / MIN

SAUGOTI AUTOMATINIS TRINTI UŽDARYTI

Vykdomam MMA ir TIG suvirinimui gali būti keičiamos maks. ir min. reikšmės.

RIBŲ NUSTATYMAS

1 MIG

2 MIG

3 4 5 -



8,0 V

60,0 V



6 7 -

20 - 394 AMP

UŽDARYTI

Kai reikšmės pakeičiamos, paspauskite IŠSAUGOTI. Kai užduodamas klausimas, ar ribinė reikšmė turi būti išsaugota pasirinktoje saugojimo vietoje, paspauskite NE arba TAIP. Saugojimo vietos reikšmes galima pamatyti apatinėje eilutėje. Tokiu atveju 2 saugojimo vieta MMA ribinėms reikšmėms yra 20–394 A.

Rėžimui AUTOMATINISribos nustatomos automatiškai pagal ribas, kurios buvo nustatytos kiekvienam suvirinimo metodui.

Kai užduodamas klausimas, ar matavimo reikšmės turi būti nustatomos automatiškai, paspauskite NE arba TAIP ir tada IŠSAUGOTI , jei nustatymai turi būti išlaikomi.

10.5 Matavimo ribos redaktorius

PAGRINDINIS MENIU » PRIEMONĖS » MATAVIMO RIBOS REDAKTORIUS

Šiame meniu nustatote savo įvairių suvirinimo metodų matavimo reikšmes. Yra 50 išsaugojimo vietų. Pasirinkite tuščios saugojimo vietos eilutę ir paspauskiteĮVESTIES MYGTUKAS (ENTER). Pasirinkite procesą paspausdami ĮVESTIES MYGTUKAS (ENTER). Tada pasirodžiusiame sąraše pasirinkite suvirinimo procesą ir paspauskite ĮVESTIES MYGTUKAS (ENTER) dar kartą

Gali būti pasirenkamos šios reikšmės: MIG / MAG suvirinimui

• įtampa: laikas(0–10s), min., maks., min. vidurkis, maks. vidurkis

• srovė: laikas(0–10s), min., maks., min. vidurkis, maks. vidurkis

• išvestis: min., maks., min. vidurkis, maks. vidurkis

• vielos padavimo įrenginio srovė: min., maks., min. vidurkis, maks. vidurkis

0460 896 601

- 80 -

Page 81

10 PRIEMONĖS

PASTABA!

siekiant išvengti padavimo problemų, ypač automatinio suvirinimo metu, rekomenduojama, kad maksimali reikšmė būtų suteikta padavimo įrenginio variklio srovei. Didelė variklio srovė reiškia padavimo problemas. Norint suteikti tinkamą maksimalią reikšmę, rekomenduojama išstudijuoti variklio srovę vieno mėnesio suvirinimo laikotarpiu. Tada suteikiama tinkama maksimali reikšmė.

MMA ir TIG suvirinimui

• įtampa: laikas(0–10s), min., maks., min. vidurkis, maks. vidurkis

• srovė: laikas(0–10s), min., maks., min. vidurkis, maks. vidurkis

• išvestis: min., maks., min. vidurkis, maks. vidurkis

Nustatykite pageidaujamą reikšmę vienu iš dešinėje pusėje esančių ratukų ir paspauskite IŠSAUGOTI.

Dialogo laukelyje jūsų paklaus, ar norite išsaugoti pasirinktą saugojimo vietą. Spauskite TAIP norėdami išsaugoti reikšmę. Saugojimo vietos reikšmes galima pamatyti apatinėje eilutėje.

MATAVIMO RIBOS

1 - MIG 2 - TIG 3 4 5 6 7 -

24,0–34,0 ĮTAMP., 90-120 AMP

2000-3000 Kw

UŽDARYTI

Rėžimui AUTOMATINISribos nustatomos automatiškai pagal pastarąsias naudotas matavimo reikšmes.

Kai užduodamas klausimas, ar matavimo reikšmės turi būti nustatomos automatiškai, paspauskite NE arba TAIP ir tada IŠSAUGOTI , jei nustatymai turi būti išlaikomi.

10.6 Gamybos statistika

PAGRINDINIS MENIU » PRIEMONĖS » GAMYBOS STATISTIKA

Gamybos statistika išsaugos bendro lanko laiko, bendro medžiagos kiekio ir suvirinimo darbų kiekio informaciją nuo pastarosios atstatos. Joje taip pat išsaugomi duomenys apie pastarojo suvirinimo darbo lanko laiką ir panaudotos medžiagos kiekį. Informacijos tikslu taip pat rodomas apskaičiuotas lydytos vielos medžiagos kiekis ilgio vienetui kai buvo atlikta pastaroji atstata.

Suvirinimo darbų kiekis nedidėja, jei lanko laikas buvo trumpesnis, nei 1 sekundė. Dėl šios priežasties panaudotos medžiagos kiekis trumpam šio tipo suvirinimui nerodomas. Tačiau medžiagos sunaudojimas ir laikas įtraukti į bendrąjį medžiagos sunaudojimą ir laiką.

0460 896 601

- 81 -

Page 82

10 PRIEMONĖS

GAMYBOS STATISTIKA

PASTARASIS

IŠ VISO

VIRINIMAS

LANKO TRUKMĖ SUNAUDOTA VIELOS PAGRĮSTA

0s 0g

0G / m

0s 0g

SUVIRINIMO DARBŲ KIEKIS

 

PASTARASIS DUOMENŲ ATKŪRIMAS 081114 08:38:03

NUSTATYMŲ

NAUJINTI UŽDARYTI

ATKŪRIMAS

Kai paspaudžiate NUSTATYMŲ ATKŪRIMAS, visi skaitikliai yra atstatomi. Data ir laikas rodo pastarąją atstatą.

Jei neatstatote skaitiklių, jie automatiškai atstatomi, kai vienas iš jų pasiekia didžiausią reikšmę.

Didžiausios skaitiklių reikšmės

Laikas 999 valandos, 59 minutės, 59 sekundės



Svoris 133 50 000 gramų Kiekis 65 535

Medžiagos suvartojimas neskaičiuojamas, kai naudojamos konkrečios kliento sinergijos linijos.

10.7 Kokybės funkcijos

PAGRINDINIS MENIU » PRIEMONĖS » KOKYBĖS FUNKCIJOS

Kokybės funkcijos išsaugo informaciją apie įvairius įdomius atskirų suvirinimo darbų duomenis.

Šios funkcijos yra tokios:

• suvirinimo pradžios laikas;

• suvirinimo trukmė;

• didžiausia, mažiausia ir vidutinė srovė suvirinimo metu;

• didžiausia, mažiausia ir vidutinė įtampa suvirinimo metu;

• didžiausia, mažiausia ir vidutinė išvestis suvirinimo metu.

Tam, kad būtų galima apskaičiuoti karščio įvestį, pasirinktas suvirinimas pažymimas. Pereikite iš vieno suvirinimo į kitą viršutiniu dešinės pusės ratuku (#) ir sureguliuokite jungties ilgį apatiniu ratuku (*). Spauskite NAUJINTI ir suvirinimo įrenginys apskaičiuos pasirinkto suvirinimo karščio įvestį.

Suvirinimo darbų skaičius nuo pastarosios atstatos rodomas apatinėje eilutėje. Gali būti išsaugota maždaug 100 suvirinimo darbų informacija. Jei atliekama daugiau kaip 100 suvirinimo darbų, pirmasis ištrinamas. Kad suvirinimas būtų įregistruotas, jis turi trukti ilgiau, kaip sekundę.

Pastarasis įsimintas suvirinimo darbas rodomas ekrane, nors taip pat galima pereiti prie kitų įsimintų suvirinimo darbų. Visi žurnalai ištrinami paspaudus NUSTATYMŲ ATKŪRIMAS.

0460 896 601

- 82 -

Page 83

10 PRIEMONĖS

KOKYBĖS FUNKCIJOS

Suvirinimo vieta 1 / 4 *W ILGIS: 102 cm

PALEISTI 20081009 10: 14: 48 SUVIRINIMO TRUKMĖ 00: 00: 03 SUVIRINIMO DUOMENYS ŠILUMOS KIEKIS: 3,12 kJ / m

 

I Amp U (V) P (kW)

MAKS. 120,00

12,50

3,11

MIN.

58,00

6,50 1,47

VID.

81,00

8,75 2,10

SUVIRINIMŲ SKAIČIUS NUO PASTAROJO DUOMENŲ ATKŪRIMO: 4

NUSTATYMŲ

NAUJINTI UŽDARYTI

ATKŪRIMAS

Daugiau informacijos apie išsaugotus duomenis, žr. skirsniuose „KONFIGŪRACIJA“, „Kokybės funkcijos.

10.8 Naudotojo nustatyti sinergijos duomenys

PAGRINDINIS MENIU » PRIEMONĖS » NAUDOTOJO NUSTATYTI SINERGIJOS DUOMENYS

Galima sukurti savo sinergijos linijas vielos padavimo greičio ir įtampos atžvilgiu. Galima išsaugoti ne daugiau kaip dešimt sinergijos linijų.

Nauja sinergijos linija sukuriama atliekant du veiksmus:

• Nustatykite naują sinergijos liniją, nurodydami įtampos / vielos padavimo koordinačių numerį, žr. taškus A–D šiame paveikslėlyje:

Įtampa

Vielos padavimas

• Nurodykite vielos / dujų kombinaciją, kuriai turi būti taikoma sinergijos linija.

10.8.1 Nurodykite įtampos / vielos koordinates

Norint sukurti sinergijos liniją trumpo / purškiamojo lanko metodui reikalingos keturios koordinatės; impulsiniam metodui reikia dviejų koordinačių. Tada šios koordinatės turi būti išsaugomos suvirinimo duomenų atmintyje atskirais suvirinimo duomenų numeriais.

Trumpas / purškiamasis lankas

0460 896 601

- 83 -

Page 84

10 PRIEMONĖS

• Iškelkite pagrindinį meniu ir pasirinkite MIG / MAG metodą TRUMPAS / PURŠKIAMASIS.

• Pasirinkite pageidaujamas įtampos ir vielos padavimo greičio reikšmes pirmajai koordinatei.

• Atidarykite meniu ATMINTIS ir išsaugokite pirmąją koordinatę, suteikdami bet kokį numerį. Keturios trumpos / purškiamojo lanko linijos koordinatės gali būti išsaugomos bet kuriuo numeriu. Pristatymo iš gamyklos metu joms suteikti numeriai 96, 97, 98 ir 99. Didesnio suvirinimo duomenų numerio įtampos, parametro R paleidimo, numatomos srovės ir vielos padavimo greičio reikšmės turi būti didesnės, nei artimiausio žemesnio suvirinimo duomenų numerio. Numatomos srovės nustatymo rodymas reguliuojamas KONFIGURACIJA » MIG / MAG numatytieji . Visų keturių suvirinimo duomenų numerių suvirinimo parametrų indukcija ir reguliatoriaus tipo reikšmė turi būti tokia pati.

• Nustatykite reikiamų koordinačių numerį ir pereikite prie skyriaus „Tinkamos vielos / dujų kombinacijos nurodymas“.

Impulsai

• Iškelkite pagrindinį meniu ir pasirinkite MIG / MAG metodą IMPULSINIS.

• Pasirinkite pageidaujamas įtampos ir vielos padavimo greičio reikšmes pirmajai koordinatei.

• Atidarykite meniu ATMINTIS ir išsaugokite pirmąją koordinatę, suteikdami bet kokį numerį. Didesnio suvirinimo duomenų numerio įtampos, vielos padavimo greičio, impulso dažnio, impulso amplitudės, parametro R paleidimo ir foninės srovės reikšmės turi būti didesnės, nei artimiausio žemesnio suvirinimo duomenų numerio. Abiejų suvirinimo duomenų numerių suvirinimo parametrų impulso laikas, „Ka“, „Ki“ ir „slope“ reikšmė turi būti tokia pati.

• Nustatykite reikiamų koordinačių numerį ir pereikite prie skyriaus „Tinkamos vielos / dujų kombinacijos nurodymas“.

10.8.2 Tinkamos vielos / dujų kombinacijos nurodymas

Nustatykite žymeklį ties eilute VIELA ir spauskite ENTER.

SUKURTI UNIKALIAS SINERGIJOS LINIJAS

VIELA APSAUGINĖS DUJOS VIELOS MATMENYS SINERGIJOS DIZAINO GRAFIKAS SINERGIJOS DIZAINO GRAFIKAS 2 SINERGIJOS DIZAINO GRAFIKAS 3 SINERGIJOS DIZAINO GRAFIKAS 4

TRINTI UŽDARYTI

Pasirinkite sąraše esamą alternatyvą ir paspauskite ĮVESTIES MYGTUKAS (ENTER). Tuo pat būdu pasirinkite eilutę APSAUGINĖS DUJOS tada paspauskite ENTER.

Fe ER70S CO2 0,6 mm 96 97 98 99

0460 896 601

- 84 -

Page 85

10 PRIEMONĖS

SUKURTI UNIKALIAS SINERGIJOS LINIJAS » VIELA

Fe ER70S Ss ER316LSi Duplex ER2209 AIMg ER5356 AISi ER4043 Fe E70 MCW

Pasirinkite sąraše esamą alternatyvą ir paspauskite ĮVESTIES MYGTUKĄ (ENTER).

SUKURTI UNIKALIAS SINERGIJOS LINIJAS » APSAUGINĖS DUJOS

CO2 Ar18% CO2 Ar2% O2 Ar He ArHeO2

Tuo pat būdu pasirinkite eilutę VIELOS SKERSMENYS tada paspauskite ENTER.

SUKURTI UNIKALIAS SINERGIJOS LINIJAS » VIELOS SKERSMENYS

0,6 mm 0,8 mm 1,0 mm 1,2 mm 1,4 mm 1,6 mm

Pasirinkite eilutę SINERGIJOS DIZAINO GRAFIKAS 1 paspauskite SAUGOTI. Operacija baigta – sinergijos linija buvo nustatyta.

PASTABA!

Kiekvienu impulsinio metodo atveju reikalinga atitinkama trumpa / purškiamosios linijos sinergija.

Kai impulsiniam metodui sukuriate naują sinergijos liniją, visada gausite įspėjamąjį pranešimą, nurodantį, kad atitinkama linija nebuvo sukurta trumpam / purškiamojo lanko metodui. Pranešimas atrodys taip: ĮSPĖJIMAS! Nėra atitinkamos trumpo / purškiamojo lanko

sinergijos linijos.

10.8.3 Savo vielos / dujų alternatyvos sukūrimas

Vielos / dujų alternatyvų sąrašą galima išplėsti iki dešimties savo sukurtų alternatyvų. Kiekvieno sąrašo apačioje yra tuščia eilutę (---). Nustatydami žymeklį ties šia eilute ir

0460 896 601

- 85 -

Page 86

10 PRIEMONĖS

paspausdami ENTER gaunate prieigą prie klaviatūros, kuri jums leidžia įvesti savo alternatyvas.

Pasirinkite eilutę ir paspauskite ENTER

Ar15% CO2 Ar8% O2 Ar30% He Ar30% He2% H2 Ar30% HeO5% CO2

---

Klaviatūros valdymo skydas naudojamas taip:

• Naudodami kairės pusės ratuką ir rodyklių mygtukus nustatykite žymeklį ties pageidaujamu klaviatūros simboliu. Paspauskite ĮVESTIES MYGTUKĄ (ENTER). Tokiu būdu įveskite visą simbolių eilutę, kurią gali sudaryti ne daugiau kaip 16 ženklų.

• Spauskite ATLIKTA. Alternatyva, kuriai suteikėte pavadinimą, gali būti matoma sąraše.

KLAVIATŪRA

A B C D E F G H

I J K L M N O P

Q R S T U V W X Y Z

0 1 2 3 4 5 6 7 8 9

TARPAS DIDŽIOSIOS RAIDĖS

0 (MAKS. 16)

TRINTI SIMBOLIS ATLIKTA

Ištrinkite pavadintą alternatyvą tokiu būdu:

• Pasirinkite savo vielos / dujų alternatyvą iš atitinkamo sąrašo.

• Spauskite TRINTI.

PASTABA!

Pavadintos vielos / dujų alternatyvos ištrinti negalima, jei ji įtraukta į suvirinimo duomenų rinkinį, kuris šiuo metu yra darbinėje atmintyje.

10.9 Kalendorius

PAGRINDINIS MENIU » PRIEMONĖS » KALENDORIUS

Čia nustatoma data ir laikas. Pasirinkite eilutę, kuri turi būti nustatyta: METAI, MĖNUO, DIENA, VALANDA, MINUTĖS,

SEKUNDĖS arba UTC LAIKO JUOSTA. Naudodami vieną iš dešinės pusės ratukų nustatykite tinkamą reikšmę. Spauskite NUSTATYTI.

0460 896 601

- 86 -

Page 87

10 PRIEMONĖS

DATA IR LAIKAS METAI

MĖNUO DIENA VALANDA MINUTĖS SEKUNDĖS UTC LAIKO JUOSTA

2018

VAS.

07 12 16 46

+0,0

2018 02 07 12:20:50

NUSTATYTI UŽDARYTI

10.10 Naudotojo paskyros

PAGRINDINIS MENIU » PRIEMONĖS » NAUDOTOJO PASKYROS

Kartais itin svarbu kokybės prasme, kad maitinimo šaltinio negalėtų naudoti neįgalioti asmenys. Naudotojo paskyros funkcija leidžia naudotis maitinimo šaltiniu tik po prisijungimo

Jei pasirenkate, kad šios funkcijos naudoti nenorite ir kad maitinimo šaltinis ir valdymo skydu galėtų naudotis visi naudotojai, pasirinkite NAUDOTOJO PASKYROS » IŠJUNGTA.

Žemiau esančios instrukcijos taikomos, kai funkcija NAUDOTOJO PASKYROS nustatyta padėtyje ĮJUNGTA.

Naudotojo vardas, paskyros lygis ir slaptažodis įregistruojami meniu NAUDOTOJO PASKYROS.

Norėdami pridėti naują vartotoją

Pasirinkite eilutę NAUDOTOJO VARDAS, paspauskite enter. Nusileiskite iki tuščios eilutės ir paspauskite enter.

Naudodami klaviatūrą įrašykite naują naudotojo vardą naudodami kairės pusės ratuką, dešiniąją ir kairiąją rodykles ir paspauskite ENTER.

Yra vietos 16 naudotojų paskyrų. Kokybės duomenų failuose matysis, kurie naudotojai atliko konkretų suvirinimo darbą.

Meniu PASKYROS LYGIS Pasirinkite iš:

• ADMINISTRATORIUS (administratorius), neribota prieiga (gali pridėti naujus naudotojus)

• VYRESNISIS NAUDOTOJAS , prieigos teisės viskam, išskyrus:

○ užrakinimo kodas ○ keli vielos padavimo įrenginiai ○ kalendorius ○ naudotojo paskyros

• ĮPRASTAS NAUDOTOJAS , prieigos teisė prie matavimo meniu

• SUVIRINIMO DUOMENŲ ATMINTIES NAUDOTOJAS , gali pasiekti matavimo meniu, bet negali keisti įtampos arba vielos padavimo greičio

○ Suvirtojo atminties naudotojas gali pasiekti SUVIRINIMO duomenų atmintį ir

atkurti kitas atmintis.

○ Suvirtojo atminties naudotojas negali saugoti arba redaguoti suvirinimo duomenų

atminčių.

0460 896 601

- 87 -

Page 88

10 PRIEMONĖS

Eilutėje NAUDOTOJO SLAPTAŽODIS , įveskite slaptažodį naudodami klaviatūrą. Kai įjungiamas maitinimo šaltinis ir suaktyvinamas valdymo skydas, ekrane bus prašoma įvesti slaptažodį.

NAUDOTOJO PASKYROS NAUDOTOJO VARDAS

PASKYROS LYGIS

ADMINISTRATORIUS

ADMINISTRATORIUS NAUDOTOJO SLAPTAŽODIS NAUDOTOJO PASKYROS

IŠJUNGTA



IŠSAUGOTI TRINTI UŽDARYTI

Keisti naudotoją

PRIEMONĖS » KEISTI NAUDOTOJĄ

Kai NAUDOTOJO PASKYROS yra ĮJUNGTA, šis meniu yra matomas. Jame galima keisti naudotoją.

Įveskite naudotojo slaptažodį ir prisijunkite arba pasirinkite UŽDARYTI , kad grįžtumėte meniu PRIEMONĖS.

KEISTI NAUDOTOJĄ SLAPTAŽODŽIO ĮVEDIMAS

 



UŽDARYTI PRISIJUNGTI SLAPTAŽODŽIO

ĮVEDIMAS

10.11 Įrenginio informacija

PAGRINDINIS MENIU » PRIEMONĖS » ĮRENGINIO INFORMACIJA

Šiame meniu galite matyti tokią informaciją:

• Mašinos identifikatoriai

• Mazgo ID

2 = maitinimo šaltinis; 3 = vielos tiekimas 8 = valdymo skydas

• Programinės įrangos versija

ĮRENGINIO INFORMACIJA

Mašinos identifikatoriai Mazgo ID Programinės įrangos versija

44 23

SUVIRINIMO DUPMENŲ ĮRENGINYS

8 2 3

1,00A 2,00A 1,18A

0460 896 601

- 88 -

UŽDARYTI

Page 89

11 ATSARGINIŲ DALIŲ UŽSAKYMAS

DĖMESIO!

Remontą ir elektros darbus turėtų atlikti įgaliotas techninės priežiūros inžinierius. Naudokite tik originalias atsargines ir susidėvinčias dalis.

U82sukurtas ir išbandytas pagal tarptautinius ir Europos standartus 60974-1 ir 60974-10 . Priežiūros arba remonto darbus atlikęs priežiūros skyrius privalo užtikrinti, kad gaminys vėl

atitiktų nurodytą standartą.

Atsargines dalis galima užsakyti iš artimiausio ESAB platintojo, žr. esab.com. Užsakydami detales, nurodykite gaminio tipą, serijos numerį, pavadinimą ir atsarginės detalės numerį pagal atsarginių detalių sąrašą. Turint šią informaciją, lengviau išsiųsti ir tinkamai pristatyti reikalingą detalę.

0460 896 601

- 89 -

Page 90

VIELOS IR DUJŲ MATMENYS

U82 Plus - MIG/MAG welding with SHORT-/SPRAYARC

Wire type Shielding gas Wire diameter

Low alloy or unalloyed wire

(FeER70S)

Ar + 18% CO

Ar + 2% O

Ar + 5% O2+ 5% CO

Ar + 8% CO

Ar + 23% CO

Ar + 15% CO2+ 5% O

Ar + 16% CO

Ar + 25% CO

Ar + 2% CO

Ar + 5% O

Stainless solid wire (Ss ER316LSi) Ar + 2% O

Ar + 30% He + 1% O

Ar + 2% CO

0.8 0.9 1.0 1.2 1.6*

0.8 1.0 1.2 1.6*

0.8 0.9 1.0 1.2 1.6*

0.8 1.0 1.2 1.6*

0.8 0.9 1.0 1.2 1.6*

0.8 1.0 1.2 1.6*

0.8 0.9 1.0 1.2 1.6*

0.8 1.0 1.2 1.6*

1.0 1.2



0.8 1.0 1.2 1.6*

0.8 0.9 1.0 1.2 1.6*



Ar + 3% CO2+ 1% H

Ar + 32% He + 3% CO2+ 1% H

Stainless solid wire (Ss ER307Si) Ar +2%O

Ar +2%CO

Stainless duplex wire

Ar + 2% O

(DuplexER2209)

Ar + 30% He + 1% O

Ar + 2% CO

Magnesium-alloyed aluminium wire

Ar 0.9 1.0 1.2 1.6*

(AlMgER5356) Silicon-alloyed aluminium wire

(AlSiER4043)

Metal powder cored wire

Ar Ar + 50% He

Ar + 18% CO

(FeE70MCW)

Ar + 8% CO

Rutile flux cored wire

(FeE70RFCW)

Ar + 18% CO

0.8 0.9 1.0 1.2 1.6*

1.0 1.2

0.8 1.0 1.2

1.0 1.2

1.0



0.8 1.0 1.2



0.9 1.0 1.2 1.6*

1.0 1.2 1.4* 1.6*

1.2 1.4* 1.6*



0460 896 601

- 90 -

Page 91

VIELOS IR DUJŲ MATMENYS

Wire type Shielding gas Wire diameter

Basic flux cored wire

1.0 1.2 1.4* 1.6*

(FeE70BFCW)

Ar + 18% CO

SELF-SHIELDING

Stainless flux cored wire (Ss RFCW) Ar + 18% CO

Ar + 8% CO

SELF-SHIELDING

Duplex rutile flux cored wire

Ar + 18% CO



1.0 1.2 1.4* 1.6*

1.2 1.6*

1.2

1.6* 2.4*

1.2

(SsDUPE2209) Metal powder cored stainless wire

Ar + 8% CO

1.2

(Ss MCW)

Ar + 2% O

Ar + 18% CO

Ar + 2% CO

1.2

ERNiCrMo Ar + 50% He 0.9 Silicon bronze (ERCuSi-A) Ar + 1% O

1.0 1.2



Ss ER347Si Ar + 2% CO

0.8 1.0 1.2

Almg ER5087 Ar 1.0 1.2 1.6 Copper and aluminium wire

(ERCuAl-A1)

Rutile flux cored wire

Ar Ar + 1% O

1.0 1.2



1.2

(FeRCWDual-S)

*) Only for power sources above 400V

0460 896 601

- 91 -

Page 92

VIELOS IR DUJŲ MATMENYS

U82 Plus - MIG/MAG welding with PULSE

Wire type Shielding gas Wire diameter

Low alloy or unalloyed wire

Ar + 18% CO

(FeER70S)

Ar + 2% O

Ar + 2% CO

Ar + 5% O2+ 5% CO

Ar + 8% CO

Ar + 23% CO

Ar + 16% CO

Ar + 25% CO

Ar + 5% O

Stainless solid wire (Ss ER316LSi) Ar + 2% O

Ar 30% He + O

Ar + 2% O

Ar + 3% CO2+ 1% H

Ar + 32% He + 3% CO2+ 1% H

Stainless solid wire (Ss ER308LSi) Ar + 2% CO

Ar + 2% O

Stainless solid wire (Ss ER309LSi) Ar + 2% CO

Stainless solid wire (Ss 309 MoL) Ar + 2% CO

Stainless solid wire (Ss ER307Si) Ar +2%O

0.8 0.9 1.0 1.2 1.6*

0.8 1.0 1.2 1.6*

0.8 0.9 1.0 1.2 1.6*

0.8 1.0 1.2 1.6*

0.9



1.0 1.2



0.8 0.9 1.0 1.2 1.6*

0.8 0.9 1.0 1.2 1.6

0.9 1.0 1.2 1.6



0.9

1.0 1.2



Stainless duplex wire (DuplexER2209)

Magnesium-alloyed aluminium wire (AlMg ER5356)

Magnesium-alloyed aluminium wire (AlMg ER5183)

Silicon-alloyed aluminium wire (AlSiER4043)

Silicon-alloyed aluminium wire (AlSiER4047)

Ar +2%CO

Ar + 2% O

Ar + 30% He + 1% O

Ar + 2% CO

Ar Ar + 50% He Ar + 30% He

1.0 1.2

0.8 1.0 1.2

0.8 0.9 1.0 1.2 1.6*

1.2

Ar 1.6

Ar Ar + 50% He Ar + 30% He

0.9 1.0 1.2 1.6*

0.9 1.0 1.2

Ar 1.2 1.6



0460 896 601

- 92 -

Page 93

VIELOS IR DUJŲ MATMENYS

Wire type Shielding gas Wire diameter

Metal powder cored wire

Ar + 18% CO

(FeE70MCW)

Ar + 8% CO

Metal powder cored stainless wire

Ar + 2% O

(Ss MCW)

Ar + 2% CO

Ar + 8% CO

ERNiCrMo Ar

Ar + 50% He Ar + 30% He + 2% H

Ar + 30% He + 0.5% CO

Silicon bronze (ERCuSi-A) Ar + 1% O

Stainless wire (1.3964) Ar + 8% O

Copper and aluminium wire (ERCuAl-A1)

Aluminium solid wire

Ar Ar + 1% O

Ar 1.2

(Al99,5ER1100)

1.0 1.2 1.4* 1.6*

1.2



1.2



1.2



1.0 1.2

0.9 1.0 1.2

1.0



1.0 1.2



1.0 1.2

1.0LOW 1.0HIGH

1.0 1.2

SS ER 347Si Ar + 2% CO

0.8 1.0 1.2

*) Only for power sources above 400V

MMA welding

Electrode type Electrode diameter

Basic 1.6 2.0 2.5 3.2 4.0 4.5 5.0 5.6* 6.0* Rutile 1.6 2.0 2.5 3.2 4.0 4.5 5.0 5.6* 6.0* 7.0* Cellulose 2.5 3.2

*) Only for power sources above 400V

Carbon, arc air Electrode diameters (mm): 4.0 5.0 6.0 10.0 13.0

U82Plus - MIG/MAG - ROBOT synergy group - with SHORT-/SPRAYARC

Wire type Shielding gas Wire diameter (mm)

AlMg ER5356 Ar 1.2, 1.6 AlSi ER4043 Ar 1.2, 1.6 ERCuSi-A Ar 0.8, 1.0 ERCuAl-A1 Ar 1.0 ERCuSi-A Ar + 1% CO

Fe ER70S Ar + 18% CO

0460 896 601

- 93 -

0.8, 1.0

0.8, 0.9, 1.0, 1.2

Page 94

VIELOS IR DUJŲ MATMENYS

Wire type Shielding gas Wire diameter (mm)

Fe ER70S Ar + 8% CO

Fe ER70S CO

Fe MCW 14.11 Ar + 18% CO

Fe MCW 14.11 Ar + 8% CO

Fe MCW 14.13 Ar + 18% CO

Fe MCW 14.13 Ar + 8% CO

Ss 307 Ar + 2% CO

Ss ER308LSi Ar + 2% CO

Ss 430 Lnb-Ti Ar + 2% CO

Ss 430LNb Ar + 2% CO

Ss 430Ti Ar + 2% CO

U82Plus - MIG/MAG - ROBOT synergy group - with PULSE

0.8, 0.9, 1.0, 1.2

1.2, 1.4

0.8, 1.0, 1.2

0.8, 0.9, 1.0, 1.2

1.0

0.9, 1.0

Wire type Shielding gas Wire diameter (mm)

AlMg ER5356 Ar 1.2, 1.6 AlSi ER4043 Ar 1.2, 1.6 ERCuAl-A1 Ar 1.0 ERCuSi-A Ar + 1% CO

Fe ER70S Ar + 18% CO

Fe ER70S Ar + 8% CO

Ss 307 Ar + 2% CO

Ss ER308LSi Ar + 2% CO

Ss 430LNb Ar + 2% CO

Ss 430Ti Ar + 2% CO

1.0

0.8, 0.9, 1.0, 1.2

0.8, 1.0, 1.2

0.8, 0.9, 1.0, 1.2

0.8, 1.0

0.9, 1.0

U82Plus - MIG/MAG - SAT synergy group

Wire type Shielding gas Wire diameter (mm) Work area m/min

Fe ER70S Ar + 8% CO

Fe ER70S Ar + 18% CO

Fe ER70S Ar + 8% CO

Fe ER70S Ar + 18% CO

Fe ER70S Ar + 8% CO

Fe ER70S Ar + 18% CO

Ss 307 Ar + 2% CO

1.0 16 - 25

0.9 16 - 29

0.9 17 - 29

0.8 19 - 29

0.9 19 - 29

0.8 20 - 26

0460 896 601

- 94 -

Page 95

VIELOS IR DUJŲ MATMENYS

Wire type Shielding gas Wire diameter (mm) Work area m/min

Ss 307 Ar + 2% CO

Fe MCW 14.11 Ar + 8% CO

Fe MCW 14.11 Ar + 18% CO

Fe MCW 14.11 Ar + 8% CO

Fe MCW 14.11 Ar + 18% CO

Ss 430LNb Ar + 2% CO

Ss 430Ti Ar + 2% CO

Ss 430 Lnb-Ti Ar + 2% CO

Ss ER308LSi Ar + 2% CO

1.0 12 - 21

1.2 6.5 - 14

1.2 7 - 14

1.4 5.9 - 12

1.4 6.6 - 12

1.0 14.2 - 25

0.9 16 - 27

1.0 14.2 - 25

1.0 14.2 - 27.5

1.0 15-27.5

0.9 16 - 28

0.8 18 - 29.5

0460 896 601

- 95 -

Page 96

UŽSAKYMO NUMERIAI

Ordering no. Denomination

0460 820 880 Control panel Aristo® U82*

0460 820 881 Control panel Aristo® U82Plus*

0460 820 882 Control panel Aristo® U82Plus I/O*

0460 820 883 Control panel Aristo® U82PlusI/O255*

0459 839 037 Spare parts list

* For functional differences, see the "Functional differences" section. Techninę dokumentaciją rasite svetainėje adresu www.esab.com.

0460 896 601

- 96 -

Page 97

PRIEDAI

0460 877 891 Extension cable (connectors included)

7.5 m 12-poles

0457 043 880 Adapter set 230 V AC / 12 V DC, for

control box (for training with the control box disconnected from the machine).

0462 062 001 USB Memory stick

0349 312 604 Display protection U8

0460 896 601

- 97 -

Page 98

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00

http://manuals.esab.com

For contact information visit esab.com

ESAB U82 Instruction manual [lt]

Specifications and Main Features

Frequently Asked Questions

User Manual

TURINYS

1 SAUGA

2 ĮVADAS

2.1 „Aristo U82“ valdymo skydas

2.1.1 Mygtukai ir ratukai

2.2 Vieta

2.3 USB jungtis

2.3.1 Programos naujinimas naudojantis USB atmintine

2.3.2 Failų perkėlimas naudojantis USB atmintine

2.4 Pirmas veiksmas – kalbos pasirinkimas

2.5 Ekranas

2.5.1 Ekrane pateikiami ženklai

2.5.2 Piktograma VRD ir defektui parodyti

2.6 Bendroji informacija apie nustatymus

2.6.1 Skaitmeninių reikšmių nustatymas

2.6.2 Nustatymai su pateiktomis alternatyvomis

2.6.3 ĮJUNGIMO / IŠJUNGIMO nustatymai

2.6.4 UŽDARYTI (QUIT) ir ĮVESTIES MYGTUKAS (ENTER)

3 MENIU

3.1 Pagrindinis meniu

3.1.1 Konfigūracijos meniu

3.1.2 Priemonių meniu

3.1.3 Suvirinimo duomenų nustatymo meniu

3.1.4 Matavimas

3.1.5 Suvirinimo duomenų atmintis

3.1.6 Greitojo režimo meniu

4 MIG / MAG SUVIRINIMAS

4.1 Suvirinimo duomenų nustatymo meniu parametrai

4.1.1 MIG / MAG suvirinimas su trumpu / purškiamuoju lanku

4.1.2 MIG / MAG suvirinimas su impulsais

4.1.3 MIG / MAG suvirinimas su „SuperPulse“, pirminiu / antriniu, trumpu / purškiamuoju lanku / impulsais

4.2 Funkcinis nustatymų paaiškinimas

4.2.1 „QSet“

4.2.2 Sinergijos grupė

4.3 „SuperPulse“

4.3.1 Vielos ir dujų kombinacijos

4.3.2 Įvairūs impulsiniai metodai

4.3.3 Vielos tiekimo įrenginys

5 „MMA“ SUVIRINIMAS

5.1 MMA

5.2 Funkcinis nustatymų paaiškinimas

6 TIG SUVIRINIMAS

6.1 Suvirinimo duomenų nustatymo meniu parametrai

6.1.1 TIG suvirinimas be impulso

6.1.2 TIG suvirinimas su impulsu

6.2 Funkcinis nustatymų paaiškinimas

7 PJOVIMAS LANKU ORU

7.1 Suvirinimo duomenų nustatymo meniu parametrai

7.2 Funkcijų paaiškinimai

8 ATMINTIES VALDYMAS

8.1 Valdymo skydo veikimo būdas

8.2 Išsaugoti

8.3 Iškviesti

8.4 Trinti

8.5 Kopijuoti

8.6 Redaguoti

8.7 Pavadinimas

9 KONFIGURACIJA

9.1 Užrakto kodas

9.1.1 Užrakto kodo būsena

9.1.2 Užrakto kodo nurodymas / redagavimas

9.2 Nuotolinio valdymo įrenginys

9.2.1 Pamirštas reguliavimas

9.2.2 Skaitmeninio nuotolinio valdymo įrenginio konfigūracija

9.2.3 Analoginio nuotolinio valdymo įrenginio konfigūracija

9.2.4 Įvesčių skalė

9.3 MIG / MAG numatytieji

9.3.1 Įtaiso jungiklio režimas (2 smūgiai / 4 smūgiai)

9.3.2 4 smūgių konfigūracija

9.3.3 Programinių mygtukų konfigūracija

9.3.4 Įtampos matavimas impulsuose

9.3.5 AVC tiektuvas

9.3.6 Paleidimo impulsas

9.3.7 Įtampos reguliatorius fiksuotas statiškas

9.3.8 Aktyvus kraterio užpildymo delsos laikas

9.3.9 Suvirinimo pradžios lanko išjungimo delsos laikas
