Page 1

Aristo®

U82

Kezelési utasítás

0460 896 501 HU 20170323

Valid for: from program version 1.27H

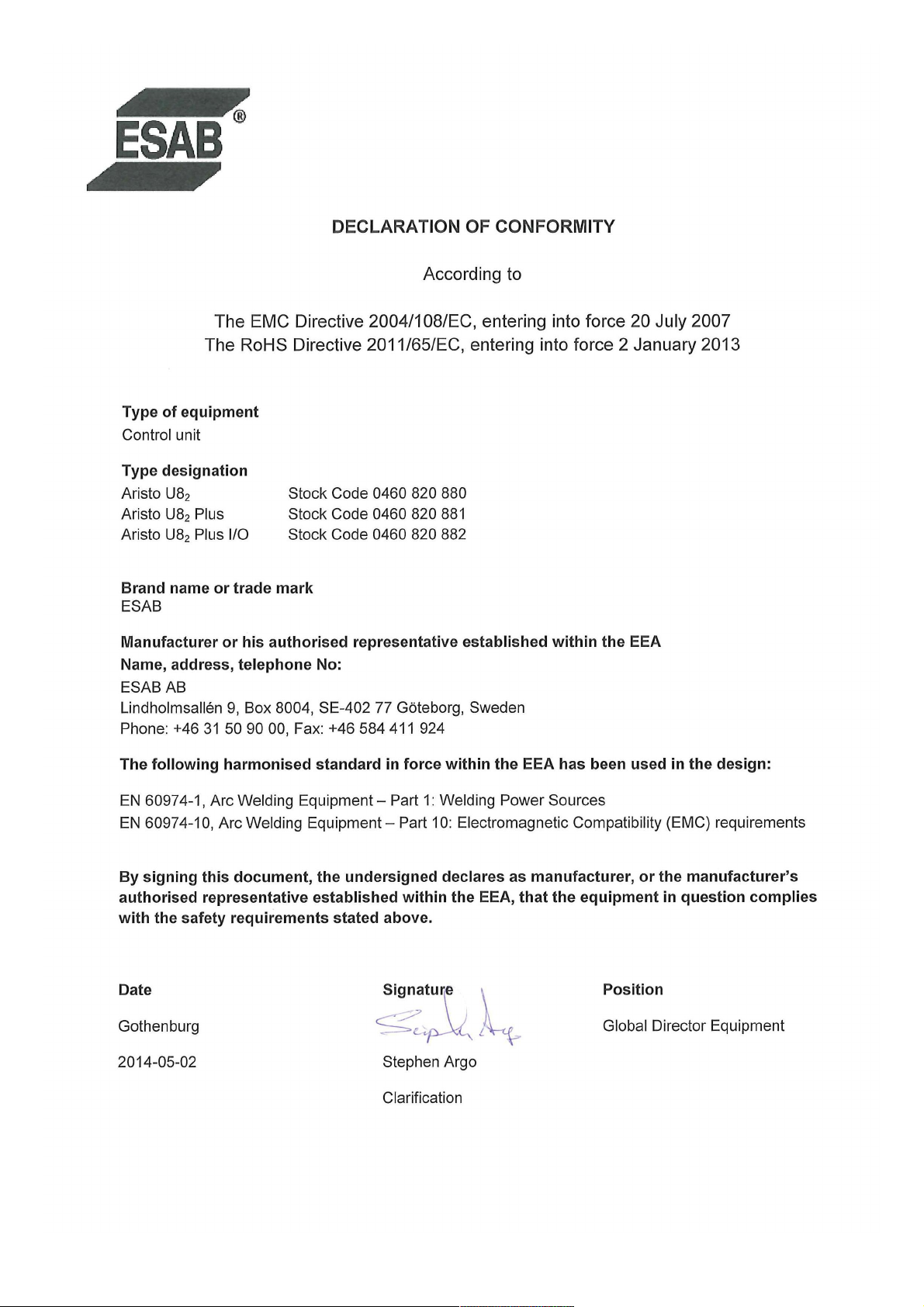

Page 2

Page 3

TARTALOMJEGYZÉK

BIZTONSÁG ..................................................................................................

BEVEZETÉS ..................................................................................................

2.1 Aristo U82 vezérlőpanel...........................................................................

2.1.1 Billentyűk és gombok ............................................................................. 8

2.2 Helyszín.....................................................................................................

2.3 USB-csatlakozás ......................................................................................

2.3.1 Illessze be az USB-memóriát ................................................................. 10

2.4 Első lépés – nyelvválasztás ....................................................................

2.5 Kijelző........................................................................................................

2.5.1 A kijelzőn megjelenő szimbólumok ........................................................ 13

2.5.2 VRD ikonja és hiba kijelzése .................................................................. 13

2.6 Általános információ a beállításokról.....................................................

2.6.1 Számértékek beállítása .......................................................................... 14

2.6.2 Beállítás a megadott opciókkal............................................................... 14

2.6.3 Beállítások BE/KI (ON/OFF)................................................................... 14

2.6.4 VISSZA (QUIT) és ENTER..................................................................... 14

MENÜK ..........................................................................................................

3.1 Főmenü......................................................................................................

3.1.1 Konfiguráció menü ................................................................................. 16

3.1.2 Eszközök menü ...................................................................................... 16

3.1.3 Hegesztési adatok beállítása menü ....................................................... 17

3.1.4 Mérés...................................................................................................... 18

3.1.5 Hegesztési adatok tárolása menü .......................................................... 19

3.1.6 Programváltozás menü .......................................................................... 19

10 12

MIG/MAG HEGESZTÉS ................................................................................

4.1 Beállítások a hegesztési adatok beállítása menüben ...........................

4.1.1 MIG/MAG hegesztés spontán ívvel........................................................ 20

4.1.2 Impulzusos MIG/MAG hegesztés........................................................... 22

4.1.3 MIG/MAG hegesztés SuperPulse, primer/szekunder,

spontán/impulzus módban ..................................................................... 23

4.2 A beállítások funkcióinak ismertetése ...................................................

4.2.1 QSet ....................................................................................................... 32

4.2.2 Szinergiacsoport..................................................................................... 32

4.3 SuperPulse................................................................................................

4.3.1 Huzal- és gázkombinációk ..................................................................... 34

4.3.2 Különböző impulzus módszerek............................................................. 34

4.3.3 Huzaladagoló egység............................................................................. 34

MMA HEGESZTÉS ........................................................................................

5.1 MMA hegesztés, egyenáram ...................................................................

5.2 MMA hegesztés váltakozó áram .............................................................

5.3 A beállítások funkcióinak ismertetése ...................................................

TIG HEGESZTÉS...........................................................................................

6.1 Beállítások a hegesztési adatok beállítása menüben ...........................

6.1.1 Impulzus nélküli egyenáramú TIG hegesztés ........................................ 39

6.1.2 Impulzusos egyenáramú TIG hegesztés................................................ 39

6.2 A beállítások funkcióinak ismertetése ...................................................

37 37 38

0460 896 501 © ESAB AB 2017

Page 4

TARTALOMJEGYZÉK

6.3 Az egyéb funkciók ismertetése...............................................................

FARAGÁS......................................................................................................

7.1 Beállítások a hegesztési adatok beállítása menüben ...........................

7.2 Az egyes funkciók ismertetése ...............................................................

MEMÓRIAKEZELÉS .....................................................................................

8.1 A vezérlőpanel működési módja.............................................................

8.2 Tárolás.......................................................................................................

8.3 Előhívás.....................................................................................................

8.4 Törlés.........................................................................................................

8.5 Másolás .....................................................................................................

8.6 Szerkesztés...............................................................................................

8.7 Név.............................................................................................................

KONFIGURÁCIÓ MENÜ................................................................................

9.1 Lakat funkció ............................................................................................

9.1.1 A lakat funkció státusa ........................................................................... 54

9.1.2 A kód beállítása/módosítása .................................................................. 54

9.2 Távvezérlés ...............................................................................................

9.2.1 Elmaradt váltás....................................................................................... 55

9.2.2 A digitális távirányító egység konfigurálása ........................................... 55

9.2.3 Az analóg távirányító egység konfigurálása........................................... 55

9.2.4 Skála a bemenetekhez........................................................................... 56

9.3 MIG/MAG alapbeállítások ........................................................................

9.3.1 Működtetőkapcsoló mód (2-ütem/4-ütem).............................................. 57

9.3.2 4-ütem konfiguráció................................................................................ 58

9.3.3 Funkciógombok konfigurációja............................................................... 59

9.3.4 Feszültségértékek impulzus módban ..................................................... 60

9.3.5 AVC adagoló........................................................................................... 60

9.3.6 Release pulse......................................................................................... 60

9.3.7 Feszültségszabályozó lapos statikus ..................................................... 60

9.3.8 Krátertölt. késl. idő akt............................................................................ 60

9.3.9 Heg. ind. ív kik. késl. idő......................................................................... 60

9.3.10 A becsült áramerősség megjelenítése ................................................... 61

9.4 MMA alapbeállítások ................................................................................

9.5 Programváltás nyomógombok................................................................

9.6 Kettős startjel források ............................................................................

9.7 Távszabályzó eng. ....................................................................................

9.8 WF ellenőrzés ...........................................................................................

9.9 Autom. mentés mód .................................................................................

9.10 Határmérés heg. áll ..................................................................................

9.11 A hegesztéshez bejelentkezés szükséges.............................................

9.12 Memória távvezérlés ................................................................................

9.13 Kettős huzalelőtolók ................................................................................

9.14 Minőség-ellenőrzési funkciók .................................................................

9.15 Karbantartás .............................................................................................

45 45

46 47 48 49 49 50 52

61 61 62 62 62 62 63 63 63 65 66 66

0460 896 501 © ESAB AB 2017

Page 5

TARTALOMJEGYZÉK

9.16 Hosszmérték .............................................................................................

9.17 Mérési érték gyakorisága ........................................................................

9.18 Regiszter gomb.........................................................................................

ESZKÖZÖK ...................................................................................................

10.1 Hibalista ....................................................................................................

10.1.1 A hibakódok ismertetése ........................................................................ 69

10.2 Export/Import............................................................................................

10.3 Intéző .........................................................................................................

10.3.1 Fájl/mappa törlése.................................................................................. 75

10.3.2 Fájl/mappa átnevezése .......................................................................... 75

10.3.3 Új mappa létrehozása ............................................................................ 75

10.3.4 Fájlok másolása és beillesztése............................................................. 75

10.4 Beállítási határértékek szerkesztése ......................................................

10.5 Mérési határértékek szerkesztése ..........................................................

10.6 Bekapcsolási statisztika ..........................................................................

10.7 Minőség-ellenőrzési funkciók .................................................................

10.7.1 Minőségadatok tárolása ......................................................................... 79

10.8 A felhasználó által definiált szinergikus adatok ....................................

10.8.1 Meg kell határozni a feszültség/huzal koordinátákat.............................. 80

10.8.2 Az érvényes huzal/gáz kombináció meghatározása .............................. 81

10.8.3 Hozza létre saját huzal/gáz opcióját....................................................... 82

10.9 Naptár ........................................................................................................

10.10 Felhasználói fiókok ..................................................................................

10.11 Információegység.....................................................................................

67 67 67

73 74

76 77 78 78

83 83 84

PÓTALKATRÉSZEK RENDELÉSE ...............................................................

MENÜSTRUKTÚRA ............................................................................................. 87

HUZAL ÉS GÁZ MÉRETEK ................................................................................. 93

RENDELÉSI SZÁM............................................................................................... 100

TARTOZÉKOK...................................................................................................... 101

A műszaki adatok külön értesítés nélküli módosításának joga fenntartva.

0460 896 501 © ESAB AB 2017

Page 6

1 BIZTONSÁG

MEGJEGYZÉS!

Ezt az egységet az ESAB általános körülmények között tesztelte. A biztonságért és a funkcióért a felelősség az adott körülmények között az integrátort terheli.

Az ESAB készülék használói maguk felelnek azért, hogy bárki, aki a berendezést használja, vagy annak közelében dolgozik, minden vonatkozó biztonsági óvintézkedést betartson. A biztonsági óvintézkedéseknek meg kell felelniük az adott típusú készülékre vonatkozó követelményeknek. A munkahelyen alkalmazandó szokásos előírások mellett a következő ajánlásoknak is eleget kell tenni.

Minden munkát szakképzett személynek kell végeznie, aki jól ismeri a készülék működését. A készülék szabálytalan üzemeltetése veszélyhelyzetet teremthet, és a készüléket üzemeltető sérülését, vagy a készülék meghibásodását eredményezheti.

1. Mindenkinek, aki a készüléket üzemelteti, tisztában kell lennie a következőkkel: ○ a hegesztőkészülék működése, ○ a vészkapcsolók helye, ○ funkciója, ○ a vonatkozó biztonsági óvintézkedések, ○ hegesztés és vágás vagy a készülék egyéb működése.

2. A készülék üzemeltetőjének biztosítania kell, hogy ○ illetéktelen személy ne tartózkodjon a készülék hatósugarában, amikor azt

beindítják,

○ senki se maradjon védőeszköz nélkül ívhúzáskor vagy a készülékkel történő

munkavégzés megkezdésekor

3. A munkahelynek ○ munkavégzésre alkalmasnak és ○ huzatmentesnek kell lennie.

4. Egyéni védőeszközök: ○ Mindig használja az ajánlott egyéni védőeszközöket, azaz a védőszemüveget, a

lángálló védőruhát és a védőkesztyűket.

○ Ne viseljen laza ruházatot, például sálat, vagy karkötőt, gyűrűt, stb., ami

beakadhat vagy égési sérülést okozhat.

5. Általános óvintézkedések: ○ Ellenőrizze, hogy a testkábel csatlakozása rendben van-e. ○ Nagyfeszültségű berendezésen csak szakképzett villanyszerelő végezhet

munkát.

○ Legyen kéznél jól látható jelöléssel ellátott, megfelelő tűzoltó készülék ○ Üzemeltetés közben a készüléken nem végezhető olajozás és karbantartás.

Telepítés vagy üzemeltetés előtt olvassa el és ismerje meg a használati utasítást. VÉDJE SAJÁT MAGÁT ÉS MÁSOKAT!

0460 896 501

- 6 -

Page 7

1 BIZTONSÁG

VIGYÁZAT!

Ezek az UTASÍTÁSOK a tapasztalt üzemeltetőknek szólnak. Ha nincs teljes mértékben tisztában az ívhegesztő berendezés működési elveivel és biztonsági előírásaival, olvassa el az „Íveléssel, vágással és faragással kapcsolatos óvintézkedések és biztonsági előírások” c. könyv 52-529. oldalig tartó részét. NE engedje, hogy képzetlen személyek szereljék be, működtessék vagy karbantartsák a berendezést. NE szerelje be vagy működtesse a berendezést, ha még nem olvasta el és nem ismerte meg teljes mértékben ezeket az utasításokat. Ha nem érti teljes mértékben ezeket az utasításokat, kérjen beszállítójától további információt. A berendezés beszerelése és működtetése előtt mindenképp olvassa el a biztonsági óvintézkedéseket.

MEGJEGYZÉS! Az elektromos berendezéseket újrahasznosító

létesítményben helyezze el!

Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EK irányelvre és annak a nemzeti jogszabályok szerinti végrehajtására tekintettel az elektromos és/vagy elektronikus berendezéseket hasznos élettartamuk leteltével újrahasznosító létesítményben kell elhelyezni.

Miután ön felel a berendezésért, az ön feladata, hogy tájékozódjon a jóváhagyott begyűjtőhelyekről.

További tájékoztatásért forduljon a legközelebbi ESAB forgalmazóhoz.

0460 896 501

- 7 -

Page 8

2 BEVEZETÉS

Javasoljuk, hogy a hegesztőberendezés maximális kihasználása érdekében olvassa el ezt a használati utasítást.

A működésre vonatkozó általános információt megtalálja az áramforrás és a huzalelőtoló egységkezelési utasításában.

A kijelzőn látható szöveg a következő nyelveken áll rendelkezésre: Amerikai angol, brit angol, cseh, dán, finn, francia, holland, kínai, lengyel, magyar, német, norvég, olasz, portugál, spanyol, svéd és török.

MEGJEGYZÉS!

Attól függően, hogy melyik termékhez van telepítve, a panel funkcióiban előfordulhatnak eltérések.

2.1 Aristo U82 vezérlőpanel

A vezérlőpanel szállítása szerelőkerettel, csavarokkal és angol nyelvű használati útmutatóval együtt történik. A panelhez tartozik egy 1,2 m hosszú kábel is. USB-memória és hosszabbító kábel is elérhető tartozékként. Tekintse meg jelen használati útmutató „TARTOZÉKOK” fejezetét.

A használati útmutatók más nyelveken letölthetők az internetről: www.esab.com

1. Az USB-memória helye

2. Kurzormozgató gomb

3. Kijelző

4. Funkciógombok

5. Menü

6. Enter

7. Gomb a beállított értékek növeléséhez vagy csökkentéséhez, valamint a feszültség beállításához #

8. Gomb a beállított értékek növeléséhez vagy csökkentéséhez, valamint a huzalelőtolási sebesség beállításához *

2.1.1 Billentyűk és gombok

Funkciógombok (4)

A kijelző alján lévő öt billentyűnek különböző funkciói vannak. Ezek „funkciógombok”, vagyis különböző funkciójuk lehet attól függően, hogy éppen melyik menüben dolgozik. Ezeknek a billentyűknek az aktuális funkciója a kijelző alsó sorában megjelenő szövegben látható.

Ha a funkció aktív, azt a billentyű fehér színe jelzi:

0460 896 501

- 8 -

Page 9

2 BEVEZETÉS

Menübillentyű (5)

A MENU gombbal mindig visszajut a főmenübe:

Enter billentyű (6)

Az Enter billentyűvel megerősíti a választást.

Kurzormozgató gomb (2)

A baloldali gombbal a kijelző különböző soraiba mozgathatja a kurzort.

Plusz/mínusz gombok (7, 8)

A jobboldali gombbal növelheti vagy csökkentheti a beállítás értékét. A gombok mellett található egy szimbólum: egy négyzet # vagy egy csillag *. A legtöbb számbeállítás módosítható valamelyik gombbal, bár egyes beállításokat meghatározott gombbal kell végrehajtani.

2.2 Helyszín

A vezérlőpanel hátoldalán van egy kihajtható állvány, amely lehetővé teszi, hogy megtámassza a panelt és függőleges helyzetben lássa a kijelzőt. Az állvány illesztőeszközként is szolgál, lehetővé téve, hogy a vezérlőpanelt felfüggessze a huzalelőtoló egységre.

0460 896 501

- 9 -

Page 10

2 BEVEZETÉS

2.3 USB-csatlakozás

Külső USB-memóriákkal programokat továbbíthat a vezérlőpanelbe és tölthet le onnan. További tudnivalók az „Export/Import" fejezetben.

A vezérlőpanelben előállított fájlok xml fájlként tárolódnak. Ahhoz, hogy működjön, az USB-memóriát FAT 32 rendszerűként kell megformázni.

Rendeltetésszerű használat során nem áll fenn a veszélye, hogy „vírusok fertőzik meg” a berendezést. A veszély teljes kiküszöbölése érdekében javasoljuk, hogy a berendezéssel együtt használt memóriát semmilyen más célra ne használják.

Egyes USB-memóriák nem működnek ezzel a berendezéssel. Javasoljuk, hogy megbízható szállítótól beszerzett USB-memóriákat alkalmazzanak. Az ESAB az USB-memória nem rendeltetésszerű használatából eredő semmilyen károsodásért nem vállal felelősséget.

2.3.1 Illessze be az USB-memóriát

Járjon el a következők szerint:

• Kapcsolja ki az áramforrás főkapcsolóját.

• Nyissa ki a vezérlőpanel fedelét a bal oldalon.

• Helyezze be az USB-memóriát az USB-csatlakozóba.

• Zárja be a burkolatot.

• Kapcsolja be az áramforrás főkapcsolóját.

2.4 Első lépés – nyelvválasztás

Ez a menü akkor jelenik meg a kijelzőn, amikor első alkalommal bekapcsolja a készüléket.

Szállításkor a vezérlőpanel angol nyelvre van beállítva. A nyelvválasztáshoz a járjon el a következők szerint.

Nyomja meg a MENÜ gombot , hogy belépjen a főmenübe. A bal oldali gombbal vigye a kurzort a KONFIGURÁCIÓ (CONFIGURATION) sorba.

0460 896 501

- 10 -

Page 11

2 BEVEZETÉS

Nyomja meg az ENTER gombot.

Vigye a kurzort a NYELV (LANGUAGE) sorra. A vezérlőpanelben rendelkezésre álló nyelvek megjelenítéséhez nyomja meg az ENTER gombot.

Helyezze a kurzort a nyelvét tartalmazó sorra, és nyomja meg az ENTER gombot.

0460 896 501

- 11 -

Page 12

2 BEVEZETÉS

2.5 Kijelző

A kurzor

A vezérlőpanel kurzora a szöveg körüli árnyékolásként jelenik meg, és a kiválasztott szöveg fehér színű lesz. A választást a használati útmutató kövér szedéssel mutatja be.

Nyilak és görgetősávok

Ott, ahol egy sornál több információ található, a szöveg mögötti fekete nyíl jelzi. A kijelző jobb oldalán görgetősáv látható, ha a listában több sor található.

Szövegdobozok

A kijelző alján öt szövegdoboz található, amelyekben a szöveg az alattuk látható sorban elhelyezkedő öt billentyű funkcióját ismerteti.

Energiatakarékos üzemmód

A belső világítással rendelkező kijelző – élettartamának megnövelése érdekében – három perc után kikapcsol, amennyiben nincs tevékenység.

0460 896 501

- 12 -

Page 13

2 BEVEZETÉS

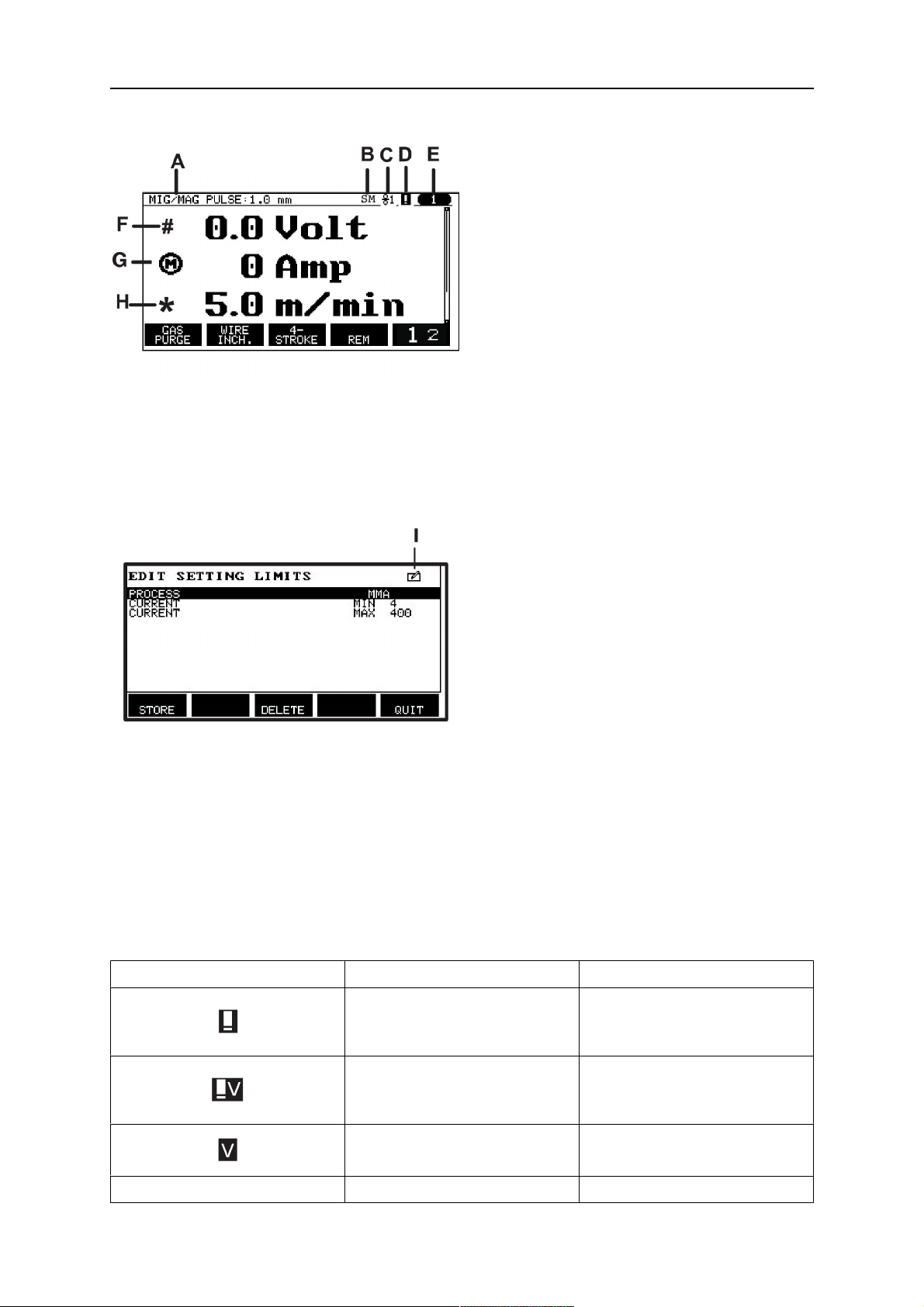

2.5.1 A kijelzőn megjelenő szimbólumok

A A kiválasztott hegesztési adatok B S = Beállítási korlát aktiválva

C A huzalelőtoló egység D VRD állapot ikonja és hiba kijelzése,

E Az előhívott tárhely pozíciószáma F Válassza a #- jellel jelölt plusz/mínusz

G Mért motoráram H Válassza a * jellel jelölt plusz/mínusz

M = Mérési határ aktiválva

lásd: “VRD ikonja és hiba kijelzése”, oldal13.

gombot, ha növelni vagy csökkenteni kívánja a paraméter értékét.

I Szerkesztés üzemmód, a tárhely

szerkesztése

2.5.2 VRD ikonja és hiba kijelzése

Ez az ikon két különböző jelentéssel bír:

• Kijelzi a VRD állapotát a csatlakoztatott áramforrásban

• Kijelzi a hibát

A VRD-funkció biztosítja, hogy az üresjárási feszültség ne haladja meg a 35 V-t, amikor nem folyik hegesztés. Az áramforrásban blokkolódik a VRD-funkció, amikor a rendszer érzékeli, hogy megkezdődött a hegesztés. Az aktív és nem aktív VRD funkció ugyanazon az ikonon kerül kijelzése, mint a hiba. Lásd az alábbi táblázatot.

Ikon VRD állapot Hibaállapot

Hiba történt, tekintse meg a

VRD nem aktív.

„Hibalista” fejezetet az „ESZKÖZÖK” fejezetben.

Hiba történt, tekintse meg a

VRD aktív.

„Hibalista” fejezetet az „ESZKÖZÖK” fejezetben.

VRD aktív. Nincs hiba.

Nem jelenik meg ikon. VRD nem aktív. Nincs hiba.

0460 896 501

- 13 -

Page 14

2 BEVEZETÉS

MEGJEGYZÉS!

A VRD-funkció azoknak az áramforrásoknak az esetében működik, amelyekben az telepítve van.

2.6 Általános információ a beállításokról

Három fő beállítás típus van:

• Számértékek beállítása

• Beállítás a megadott opciókkal

• A BE/KI (ON/OFF) mód beállítása

2.6.1 Számértékek beállítása

Számérték beállításakor a két plusz/mínusz billentyű valamelyikét kell használni az adott érték növeléséhez vagy csökkentéséhez. Számos érték módosítható a távirányítóról.

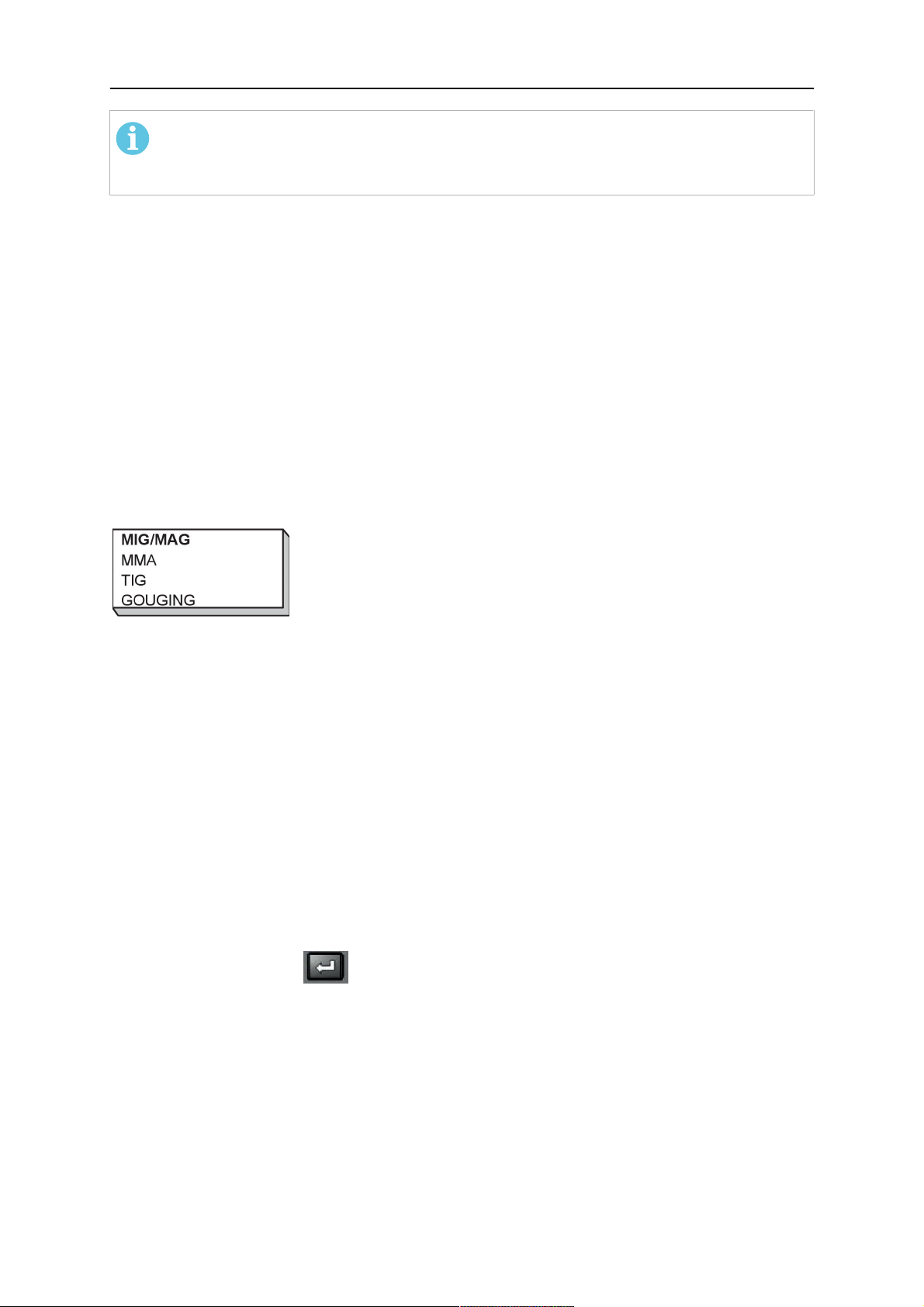

2.6.2 Beállítás a megadott opciókkal

Egyes beállítások egy listából választott opció segítségével definiálhatók. A lista így nézhet ki:

Itt a kurzor a MIG/MAG sorra mutat. Ha ebben a pozícióban megnyomja az ENTER gombot, a MIG/MAG opciót választja ki. Ha inkább másik opciót kíván kiválasztani, vigye a kurzort a megfelelő sorba úgy, hogy a bal gombbal fel vagy le lépteti. Ezután nyomja meg az ENTER gombot. Ha választás nélkül kíván kilépni a listából, nyomja meg a VISSZA (QUIT) gombot.

2.6.3 Beállítások BE/KI (ON/OFF)

Egyes funkcióknál lehetséges az értékek BE (ON) és KI (OFF) módjának a megadása. Egyik példa erre a szinergia funkció MIG/MAG és MMA hegesztés során. A beállítás BE (ON) vagy KI (OFF) módja a fentiek szerint egy opciós listáról választható.

2.6.4 VISSZA (QUIT) és ENTER

A jobbra legtávolabb lévő funkciógombbal elsősorban a VISSZA (QUIT) választható, bár esetenként más funkciókhoz is használható.

• A VISSZA (QUIT) megnyomásával visszatér az előző menübe vagy képernyőhöz.

Ebben az útmutatóban a gombra ENTER billentyűként hivatkozunk.

• Az ENTER megnyomásával végrehajtódik a választás a menü vagy a lista alapján.

0460 896 501

- 14 -

Page 15

3 MENÜK

A vezérlőpanelen többféle menü fut: A menük a következők: főmenü, konfiguráció, eszközök, hegesztési adatok beállítása, hegesztési adattár és a programváltás. A menüszerkezetek az útmutató „MENÜSTRUKTÚRA” függelékében találhatók. Induláskor megjelenik az induló képernyő, amely arról is közöl információt, hogy melyik programverziót használja.

Induló képernyő

3.1 Főmenü

A FŐMENÜ-ben (MAIN MENU) módosíthatja a hegesztési folyamatot, a hegesztési eljárást, a huzaltípust stb. Ebből a menüből eljuthat valamennyi almenübe.

0460 896 501

- 15 -

Page 16

3 MENÜK

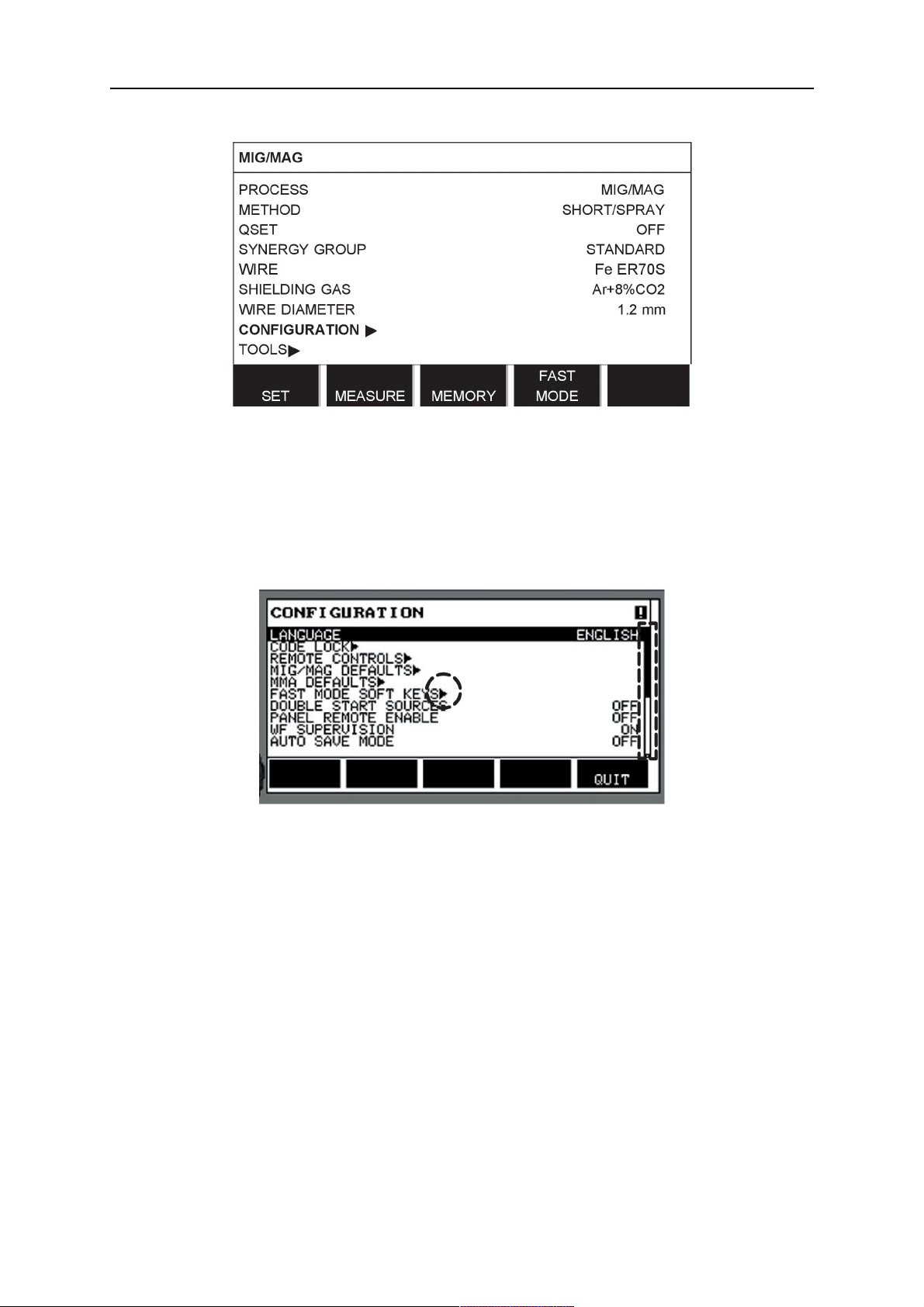

3.1.1 Konfiguráció menü

A KONFIGURÁCIÓ (CONFIGURATION) menüben módosíthatja a nyelvet, az egyéb alapbeállításokat, a mértékegységet stb.

3.1.2 Eszközök menü

Az ESZKÖZÖK (TOOLS) menüben fájlokat cserélhet, megtekintheti a minőségre és a termelésre vonatkozó statisztikát, a hibalistákat stb.

0460 896 501

- 16 -

Page 17

3 MENÜK

3.1.3 Hegesztési adatok beállítása menü

A HEGESZTÉSI ADATOK BEÁLLÍTÁSA (WELD DATA SETTING) menüben módosíthatja a különféle hegesztési paramétereket. A menü különféleképpen jelenik meg attól függően, hogy melyik hegesztési eljárás lett kiválasztva. A példában MID/MAG hegesztés látható spontán ívvel.

0460 896 501

- 17 -

Page 18

3 MENÜK

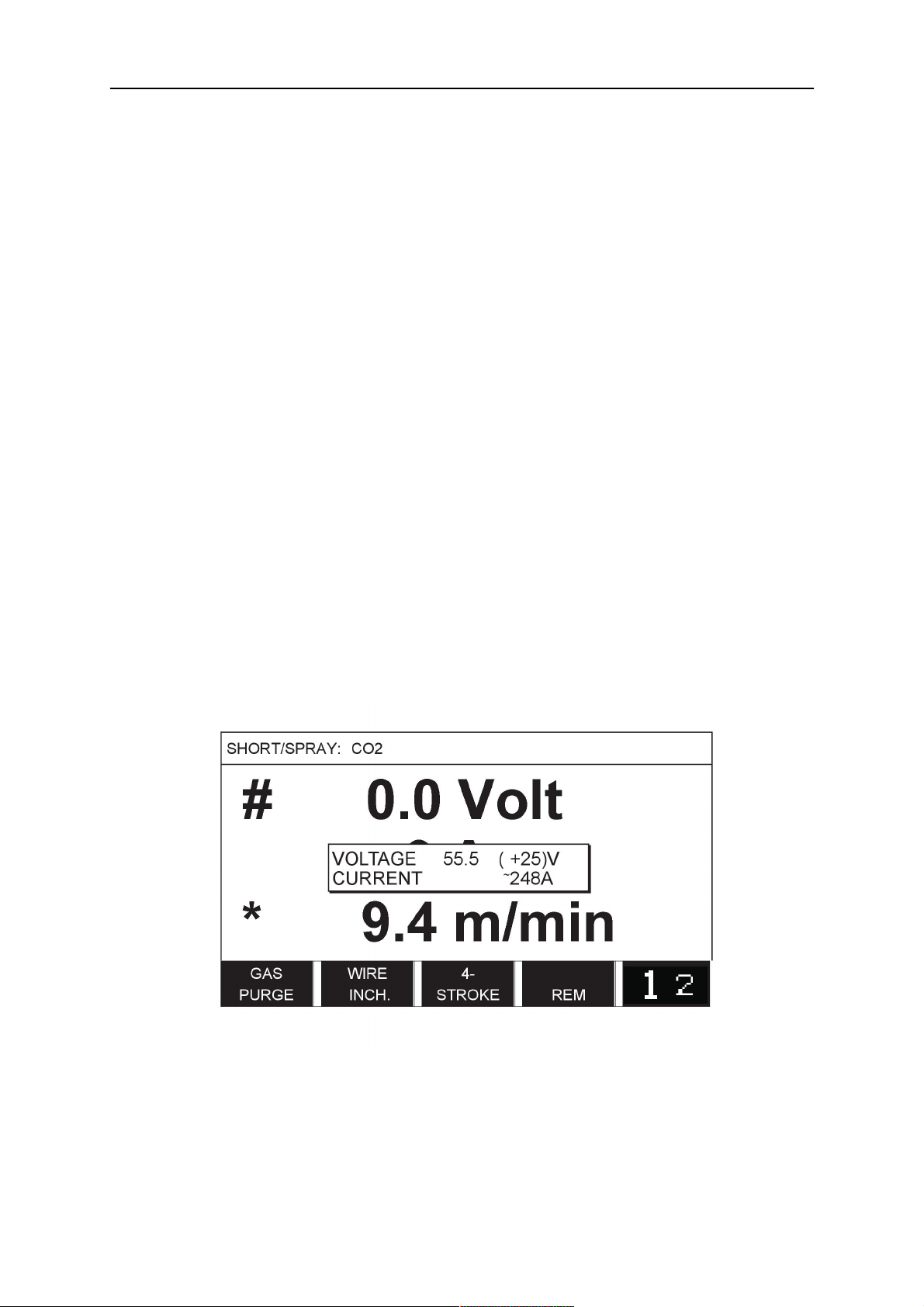

3.1.4 Mérés

A MÉRTÉK (MEASURE) menüben hegesztés közben megtekinthetők a különböző hegesztési paraméterek mért értékei.

A mért adatok képernyőn egyes paraméterek módosíthatók. E paraméterek attól függően változnak, hogy melyik hegesztési eljárást állították be. A módosítható paraméterértékek jelölése mindig # vagy *.

A mért értékek azt követően is láthatóak maradnak, hogy a hegesztés befejeződött. A mért adatok elvesztése nélkül továbbléphet más menükbe. Ha a beállított értéket akkor módosítja, amikor nem folyik hegesztés, a mért érték nullára változik a zavar elkerülése érdekében.

TIPP:Impulzus esetén választhat, hogy a feszültség értéke átlagként vagy csúcsértékként jelenjen meg a kijelzőn. Ez a beállítás a MIG/MAG alapbeállításai alatt állítható - tekintse meg a „MIG/MAG alapbeállítások" fejezetet.

0460 896 501

- 18 -

Page 19

3 MENÜK

3.1.5 Hegesztési adatok tárolása menü

A HEGESZTÉSI ADATTÁR (WELD DATA MEMORY) menüben tárolhatók, előhívhatók, törölhetők és másolhatók a különféle hegesztési adatok. A hegesztési adatok 255 különféle tárhelyen tárolhatók.

További információ található a „MEMÓRIAKEZELÉS” fejezetben.

3.1.6 Programváltozás menü

A PROGRAMVÁLTOZÁS (FAST MODE) menüben hozzákapcsolhatók a funkcióbillentyűk a hegesztési adattár pozícióihoz. Ezek a beállítások a konfiguráció menüben hajthatók végre. A kiválasztott tárhely pozíció száma a jobb felső sarokban látható.

További információ található a következő fejezetben: „Programváltozás funkciógombok”.

0460 896 501

- 19 -

Page 20

4 MIG/MAG HEGESZTÉS

Főmenü → Eljárás

A MIG/MAG hegesztés során folyamatosan adagolt hegesztőhuzalt olvasztanak meg, az olvadékot védőgáz védi.

Az impulzus az ívben lévő anyagcseppek átvitelét van hivatva befolyásolni, hogy stabil legyen, és ne eredményezzen anyagpermetet még alacsony hegesztési értékek mellett sem.

A MIG/MAG hegesztéshez SPONTÁN és IMPULZUS beállítások esetén használható huzalméretek érdekében a jelen útmutató végén található „HUZAL- ÉS GÁZMÉRETEK” függelékben.

MIG/MAG eljárás választása esetén a Mód választásával négy eljárás közül választhat a baloldali gombbal, majd az ENTER megnyomásával. Válasszon a spontán, az impulzus és a szuperimpulzus közül, majd nyomja meg újra az ENTER gombot.

4.1 Beállítások a hegesztési adatok beállítása menüben

4.1.1 MIG/MAG hegesztés spontán ívvel.

Beállítások Beállítási

tartomány

Feszültség 8–60 V 0,25 V (egy

Huzalelőtolási sebesség

0,8–30,0 m/perc 0,1 m/perc x

Inductancia 0–100% 1% x x Vezérlés típusa 1 - 12, 17 1 x x

Szinergia

KI vagy BE - - -

Gázelőáramlás 0,1 - 25 másodperc 0,1 másodperc x Kúszóstart KI vagy BE - x Melegindítás KI vagy BE - x Melegindítási idő 0,0–10,0 mp 0,1 másodperc x Melegindítási

huzalelőtolás

Teljes huzalelőtolási tartomány

Lépések Szinergiaf

üggő

Állítható a szinergiáb an

x x

tizedes jeggyel)

0,1 m/perc x

0460 896 501

- 20 -

Page 21

4 MIG/MAG HEGESZTÉS

Beállítások Beállítási

tartomány

Lépések Szinergiaf

üggő

Állítható a szinergiáb an

Feszültség hot startnál 8,0–60,0 V 0,25 V (egy

x x

tizedes jeggyel)

“Touch sense”

10–16 A (0–16 A)

Lassú indítás KI vagy BE - x R kezdőparaméter 8–60 0,25 V (egy

tizedes jeggyel) Krátertöltés KI vagy BE - x Kráterkitöltés ideje 0–10 másodperc 0,1 másodperc x Végső huzalelőtolási

sebesség kráterfeltöltéskor

Végső feszültség

1,5 m/min az adott

0,1 m/perc x

huzalelőtolási sebességnél

8–24,7 V x

kráterfeltöltéskor Végső idő

0,0–5,0 mp 0,1 másodperc x

kráterfeltöltéskor „Pinch-off” impulzus 10–120% 1 % x

“Release pulse”

KI vagy BE Kioltási idő 0–1 másodperc 0,01 másodperc x SCT

KI, BE vagy

- x x

SZINERGIKUS Gázutóáramlás 0,1 - 25 másodperc 0,1 másodperc x Beállítási határértékek 1–50 - - Mérési határértékek 1–50 - - -

Ponthegesztés

KI vagy BE - x Ponthegesztési idő 0–25 másodperc 0,1 másodperc x

A beállítási tartomány az alkalmazott huzalelőtoló egységtől függ.

A beállítási tartomány az alkalmazott huzalelőtoló egységtől függ. A szinergiavezeték

szállításkor: tömör huzal (FeER70S), CO2 védőgáz, huzalátmérő 1,2 mm.

A 0-16 A az 5000-es sorozatú áramforrásokhoz használható.

A beállítási tartomány az alkalmazott huzalelőtoló egységtől függ. Beállítás a MIG/MAG

alapbeállítások konfigurációs menüben.

Ha az SCT BE helyzetbe van konfigurálva, a kioltási idő -0,05 mp-re van állítva. Ha az SCT KI helyzetbe van konfigurálva, az elmentett kioltási idő lesz érvényes. Ha az SCT SZINERGIKUS helyzetbe van konfigurálva, az SCT értéke (BE vagy KI) a szinergikus görbéről kerül kiválasztásra.

Nem választható a ponthegesztés (BE), ha a hegesztőpisztoly négyütemű módban van.

0460 896 501

- 21 -

Page 22

4 MIG/MAG HEGESZTÉS

4.1.2 Impulzusos MIG/MAG hegesztés

Beállítások Beállítási

tartomány

Lépések Szinergiaf

üggő

Állítható a szinergiáb an

Feszültség 10–50 V 0,25 V (egy

x x

tizedes jeggyel)

Huzalelőtolási sebesség Impulzusáram

0,8–30,0 m/perc 0,1 m/perc x 100–650 A 1 A x x

Impulzusidő 1,7 - 25,5 ms 0,1 mp x Impulzus frekvencia 16–312 Hz 2 Hz x Alapáram 4–300 A 1 A x Áramfel- 1–9 1 x

Szinergia

KI vagy BE - -

Ka 0–100% 1% x Ki 0–100% 1% x Gázelőáramlás 0,1 - 25 másodperc 0,1 másodperc x Kúszóstart KI vagy BE - x

„Touch sense”

10–16 A (0–16 A)

Lassú indítás KI vagy BE - x S kezdőparaméter 8–60 0,25 V (egy

tizedes jeggyel) Melegindítás KI vagy BE - x Melegindítási idő 0,0–10,0 mp 0,1 másodperc x Melegindítási

huzalelőtolás Feszültség hot startnál 8,0–50,0 V 0,25 V (egy

Teljes huzalelőtolási tartomány

0,1 m/perc x

x x

tizedes jeggyel) „Hot start”

impulzusáram

100–650 A 1 A x

„Hot start” alapáram 4–300 A 1 A x „Hot start”

16–312 Hz 2 Hz x

impulzusfrekvencia R kezdőparaméter 8,0–50,0 0,25 V (egy

tizedes jeggyel) „Touch sense” 10–16 A Krátertöltés

KI vagy BE - x (impulzusos/nem impulzusos)

Kráterkitöltés ideje 0–10 másodperc 0,1 másodperc x Végső huzalelőtolási

sebesség kráterfeltöltéskor

Végső feszültség

1,5 m/min az adott

0,1 m/perc x huzalelőtolási sebességnél

8–33,2 V x

kráterfeltöltéskor

0460 896 501

- 22 -

Page 23

4 MIG/MAG HEGESZTÉS

Beállítások Beállítási

tartomány

Lépések Szinergiaf

üggő

Állítható a szinergiáb an

Kráter impulzusáram 100 - max A x Végső alapáram 12–50 V x Végső frekvencia 20–270 Hz x Végső idő

0,0–5,0 mp 0,1 másodperc x

kráterfeltöltéskor „Pinch-off” impulzus 20–200% 1 % x

“Release pulse”

KI vagy BE

Kioltási idő 0–1 másodperc 0,01 másodperc x SCT

KI, BE vagy

- x x

SZINERGIKUS

Gázutóáramlás 0,1 - 25 másodperc 0,1 másodperc x Beállítási határértékek 1–50 - - Mérési határértékek 1–50 - - -

Ponthegesztés

KI vagy BE - x

Ponthegesztési idő 0–25 másodperc 0,1 másodperc x

A beállítási tartomány az alkalmazott huzalelőtoló egységtől függ.

A minimális alapáram és az impulzusáram a használt termék típusától függ.

A szinergiavezeték szállításkor: tömör huzal (FeER70S), CO2 védőgáz, huzalátmérő 1,2

mm.

A 0–16 A az 5000-es sorozatú áramforrásokhoz használható.

Beállítás a MIG/MAG alapbeállítások konfigurációs menüben.

Nem választható a ponthegesztés (BE), ha a hegesztőpisztoly négyütemű módban van.

4.1.3 MIG/MAG hegesztés SuperPulse, primer/szekunder, spontán/impulzus

módban

Főmenü → Eljárás → Módszer → Fázis → Módszer

Beállítások Beállítási

tartomány

Lépések Szinergiaf

üggő

Állítható a szinergiáb an

Fázis Primer vagy

- x

szekunder

Módszer Spontán vagy

- x

impulzus

Feszültség 10–50 V 0,25 V (egy

x x

tizedes jeggyel)

Huzalelőtolási sebesség

0,8–30,0 m/perc 0,1 m/perc x

Inductancia 0–100% 1% x x

0460 896 501

- 23 -

Page 24

4 MIG/MAG HEGESZTÉS

Beállítások Beállítási

tartomány

Lépések Szinergiaf

üggő

Állítható a szinergiáb an

Impulzusáram

100–650 A 1 A x

Impulzusidő 1,7 - 25,5 ms 0,1 mp x Impulzus frekvencia 16–312 Hz 2 Hz x Alapáram 4–300 A 1 A x Áramfel- 1–9 1 x Ka 0–100% 1% x Ki 0–100% 1% x Vezérlés típusa 1

Szinergia

Fázis hegesztési idő 0,10–2,50

KI vagy BE - - -

0,01 másodperc x

másodperc Gázelőáramlás 0,1 - 25 másodperc 0,1 másodperc x Kúszóstart KI vagy BE - x Lassú indítás KI vagy BE - x S kezdőparaméter 8,0–60,0 0,25 V (egy

tizedes jeggyel) Melegindítás KI vagy BE - x Melegindítási idő 0,0–10,0 mp 0,1 másodperc x Melegindítási

huzalelőtolás Feszültség

Teljes huzalelőtolási

0,1 m/perc x

tartomány

-14 és +27 V között -

melegindításnál „Hot start”

impulzusáram

100–650 A 1 A x

„Hot start” alapáram 4–300 A 1 A x „Hot start”

16–312 Hz 2 Hz x

impulzusfrekvencia R kezdőparaméter 8,0–50,0 0,25 V (egy

tizedes jeggyel) “Touch sense”

Krátertöltés

10–16 A (0–16 A) x

KI vagy BE - x (impulzusos/nem impulzusos)

Kráterkitöltés ideje 0–10 másodperc 0,1 másodperc x Végső huzalelőtolási

sebesség kráterfeltöltéskor

1,5 m/min az adott

huzalelőtolási

sebességnél

0,1 m/perc x

Végső feszültség

8–33,2 V x kráterfeltöltéskor

Kráter impulzusáram 100 - max A x Végső alapáram 12–50 V x

0460 896 501

- 24 -

Page 25

4 MIG/MAG HEGESZTÉS

Beállítások Beállítási

tartomány

Lépések Szinergiaf

üggő

Állítható a szinergiáb an

Végső frekvencia 20–270 Hz x Végső idő

0,0–5,0 mp 0,1 másodperc x kráterfeltöltéskor

Kikapcsolt impulzus % Kioltási idő 0–1 másodperc 0,01 másodperc x

SCT

KI, BE vagy

- x x

SZINERGIKUS Gázutóáramlás 0,1 - 25 másodperc 0,1 másodperc x Beállítási határértékek 1–50 - - Mérési határértékek 1–50 - - Ponthegesztés KI vagy BE - x Ponthegesztési idő 0–25 másodperc 0,1 másodperc x

“Release pulse”

A beállítási tartomány az alkalmazott huzalelőtoló egységtől függ.

A minimális alapáram és az impulzusáram a használt termék típusától függ.

KI vagy BE x

A szinergiavezeték szállításkor: tömör huzal (FeER70S), CO2 védőgáz, huzalátmérő 1,2

mm.

A 0–16 A az 5000-es sorozatú áramforrásokhoz használható.

Beállítás a MIG/MAG alapbeállítások konfigurációs menüben.

4.2 A beállítások funkcióinak ismertetése

Feszültség

A magasabb ívfeszültség megnöveli az ív hosszát és forróbb, mélyebb beolvadást eredményez.

A feszültség beállítások eltérnek a szinergikus és a nem szinergikus módok esetében. Szinergikus módban a feszültség annak szinergikus görbéjéhez képest pozitív vagy negatív eltolással van beállítva. Nem szinergikus módban a feszültség értéke abszolút értékként van megadva.

A feszültség a mérték, a hegesztési adatok beállítása, vagy a programváltás menüben állítható be. Ha a távvezérlőt használja, a beállítás azzal is elvégezhető.

A huzaladagolás sebessége

Ezzel a kitöltő huzal megkívánt adagolási sebességét lehet megadni méter/percben.

A huzalelőtolás sebessége a mérték, a hegesztési adatok beállítása, vagy a programváltás menüben állítható be. Ha a távvezérlőt használja, a beállítás azzal is elvégezhető.

0460 896 501

- 25 -

Page 26

4 MIG/MAG HEGESZTÉS

Inductancia

A nagyobb induktív ellenállás mélyebb beolvadást és kevesebb fröcskölést eredményez. A kisebb induktanciát erőteljesebb hang kíséri, de stabil, koncentrált ívet eredményez.

A fojtás beállítása a hegesztési adatok beállítása menüben történik. Csak a spontán ívvel végzett MIG/MAG hegesztésre vonatkozik.

Vezérlés típusa

Befolyásolja a rövidzárlati folyamatot és a hegesztés hőmérsékletét. A beállítást nem kell módosítani.

Impulzusáram

Impulzusáram esetén a két áramérték közül a magasabb. Az impulzusáram a hegesztési adatok beállítása menüben állítható be, a szinergia funkció

kikapcsolása mellett. Csak impulzus MIG/MAG hegesztésre vonatkozik.

Impulzusidő

Az az idő, ameddig az impulzusidő alatt az impulzusáram hat. Az impulzusáram a hegesztési adatok beállítása menüben állítható be, a szinergia funkció

kikapcsolása mellett. Csak impulzus MIG/MAG hegesztésre vonatkozik.

Impulzus frekvencia

Az alapáramidő az impulzusáram idejével együtt kiadja az impulzus időszakot. Az impulzus frekvencia a hegesztési adatok beállítása menüben állítható be, a szinergia

funkció kikapcsolása mellett. Csak impulzus MIG/MAG hegesztésre vonatkozik.

Alapáram

Impulzusáram esetén a két áramérték közül az alacsonyabb. Az alapáram a hegesztési adatok beállítása menüben állítható be, a szinergia funkció

kikapcsolása mellett. Csak impulzus MIG/MAG hegesztésre vonatkozik.

0460 896 501

- 26 -

Page 27

4 MIG/MAG HEGESZTÉS

 Áram

Impulzusos MIG/MAG hegesztés

A = Alapáram B = Impulzusidő C = Impulzusidőszak D = Impulzusáram

Idő



Áramfel-

A meredekség (slope) azt jelenti, hogy az impulzusáram milyen gyorsan emelkedik/esik a beállított értékre. A meredekség (slope) paramétere kilenc lépésben állítható be, minden egyes lépés 100 µs-nak felel meg.

A meredekség fontos a hang szempontjából. A meredek felfutás magasabb, élesebb hanggal jár. A túl enyhe felfutás a legrosszabb esetben károsítja az impulzus cseppleválasztó képességét.

A meredekség a hegesztési adatok beállítása menüben állítható be, a szinergia funkció kikapcsolása mellett.

Csak impulzus MIG/MAG hegesztésre vonatkozik.

A Ka proporcionális elem, és megfelel a szabályozó erősítésének. Az alacsony érték azt jelenti, hogy a feszültség nem marad állandó szinten.

A „Ka” a hegesztési adatok beállítása menüben a → belső állandóknál állítható be, a szinergia funkció kikapcsolása mellett.

Csak impulzus MIG/MAG hegesztésre vonatkozik.

A Ki integráló elem, amely hosszabb távon a hibák kiküszöbölését célozza. Az alacsony érték itt is gyengébb szabályozó hatást eredményez.

A „Ki” a hegesztési adatok beállítása menüben a → belső állandóknál állítható be, a szinergia funkció kikapcsolása mellett.

Csak impulzus MIG/MAG hegesztésre vonatkozik.

0460 896 501

- 27 -

Page 28

4 MIG/MAG HEGESZTÉS

Szinergia

Minden huzaltípus, huzalátmérő és gázkeverék kombinációja egyedi huzalelőtolási sebességet és feszültséget (ívhosszat) kíván a stabil ívhez. A feszültség (az ív hossza) automatikusan igazodik a kiválasztott, előre programozott szinergikus görbéhez, ami nagymértékben megkönnyíti a helyes hegesztési paraméterek meghatározását. A huzalelőtolási sebesség és a többi paraméter közötti kapcsolat a szinergikus görbe.

A huzal és a gáz kombinációját lásd a jelen útmutató végén található „HUZAL- ÉS GÁZMÉRETEK” függelékben.

Szinergikus görbék különféle csomagjai rendelhetők meg, de ezeket csak az arra jogosult ESAB szervizmérnök telepítheti.

A saját szinergikus görbék létrehozásával kapcsolatban tekintse meg „A felhasználó által definiált szinergikus adatok” részt.

A szinergia aktiválása a hegesztési adatok beállítása menüben történik.

A becsült áramerősség megjelenítése

A rendszer a kiválasztott szinergikus ív alapján kiszámolja a becsült áramerősséget az aktuális huzaladagolási sebesség felhasználásával. A beállítás a Konfiguráció (Configuration) menü → MIG/MAG alapértékek részében módosítható.

A becsült áramerősség megjelenítése hasznos referenciaként szolgál, ha a hegesztő nem tudja megállapítani a helyes huzaladagolási sebességet. A kötés típusától és a hegesztő által alkalmazott túllógástól (a csúcs és a munkadarab távolságától) függően némi eltérés lesz a becsült áramerősség és a valós, mért áramerősség között. A nagy eltérés azt jelentheti, hogy a túllógást az optimális hegesztési eredmény érdekében módosítani kell.

A becsült áramerősség a MÉRT ÉRTÉK menüben jelenik meg, amikor a huzaladagolási sebességet vagy a feszültséget módosítják.

A becsült áramerősség sosem jelenik meg akkor, amikor a ROBOT vagy a SAT szinergiacsoportok használatával hegeszt, akkor sem, ha „A becsült áramerősség megjelenítése” funkció be van kapcsolva.

0460 896 501

- 28 -

Page 29

4 MIG/MAG HEGESZTÉS

Fázis

Ebben a funkcióban a választás a primer és a szekunder beállítás között történik. A magas adatok primer, az alacsony adatok megadása szekunder módban történik. A beállításokat annak meghatározására használják, hogy primer vagy szekunder adatok

álljanak rendelkezésre szerkesztésre. Meghatározza azt is, hogy mely adatokat érinti a mérés és a távvezérlés mód. A mért adatok képernyőn látható huzalelőtolás a sebességet mutatja a kiválasztott fázisban. A feszültség, az áram és a hegesztési teljesítmény azonban mindkét fázisban a méréseken alapszik.

A primer és a szekunder szakaszban eltérő szinergiát választhat. A primer vagy a szekunder fázis beállítása MIG/MAG BEÁLL. (SET)-ben történik, amikor a

SuperPulse van kiválasztva, és a szinergia ki van kapcsolva.

Gázöblítés

Ez szabályozza azt az időt, ameddig az ívhúzást megelőzően védőgáz kiáramlik.

A gáz előáramlás beállítása a hegesztési adatok beállítása menüben → a start adatoknál történik.

Kúszóstart

Kúszóstartkor a berendezés a huzalt a beállított sebesség 50%-ának megfelelő gyorsasággal adagolja, amíg létre nem jön az elektromos érintkezés a munkadarabbal.

Hot startnál ez a hot start idejének 50%-a. A kúszó start beállítása a hegesztési adatok beállítása menüben → a start adatoknál

történik.

Lassú indítás

A lassú indítás azt jelenti, hogy amikor a hegesztőhuzal érintkezik a munkadarabbal, a huzalelőtolás leáll. A huzalelőtoló egység visszafordítja a hegesztőhuzalt, amíg megszűnik a rövidzár a munkadarabbal, és létrejön az ív. Ekkor a huzalelőtoló egység a helyes irányba kezdi tolni a hegesztőhuzalt és beindul a hegesztés.

A lassú indítás beállítása a hegesztési adatok beállítása menüben → a start adatoknál történik.

Az olyan huzalelőtoló egységekkel végzett hegesztésre vonatkozik, amelyek támogatják a hegesztőhuzal visszafordítását.

R kezdőparaméter

Az R kezdőparaméter lehetővé teszi az elektromos ív finomhangolását a hegesztés kezdő pillanatában. A szinergiának KI állapotban kell lennie, hogy a paraméter elérhető legyen

Melegindítás

A „melegindítás” növeli a huzalelőtolás sebességét és a feszültséget egy beállítható időtartamig a hegesztési eljárás kezdetén. Ennek a legfőbb célja több energia biztosítása a hegesztés indításakor, ami csökkenti a varrat kezdésénél a kezdési kötéshiba veszélyét.

Szinergia - melegindítás

A jelenlegi huzalelőtolási ebességhez képest meghatározott időre megnövelhető a huzalelőtolás sebessége, hogy a hegesztés kezdetekor nagyobb energia álljon rendelkezésre, és biztos legyen az áthevítés. A sebességet a szokásos huzalelőtolási

0460 896 501

- 29 -

Page 30

4 MIG/MAG HEGESZTÉS

sebességhez képest állítják be. Az idő akkor indul, amikor ívet húznak, és megegyezik a hot start idejével. A szinergia 2 m/perccel növeli a huzalelőtolást.

Nincs szinergia - melegindítás

A nincs szinergia lehetőség kiválasztásával a feszültség beállítható. Impulzusos nem szinergikus állapotban beállítható a feszültség, az impulzusáram, az

alapáram és a frekvencia.

MEGJEGYZÉS!

A hot start huzalelőtolás és a hot start feszültség esetében negatív érték is megadható. Ez magas hegesztési értékkel is használható, hogy a hegesztés indítása a hegesztési értékek megnövelésével sima legyen.

A melegindítás a mért adatok képernyőben aktiválható vagy a hegesztési adatok beállítása menü → a start adatok részében.

„Touch sense”

A rendszer érzékeli, hogy a huzal mikor érintkezik a munkadarabbal. A touch sense beállítása a hegesztési adatok beállítása menüben → a start adatoknál

történik. Csak a robothegesztésre vonatkozik.

Krátertöltés

A krátertöltés szabályozott módon teszi lehetővé az ömledék hőmérsékletének és méretének a csökkentését a hegesztés elvégzése során. Ez megkönnyíti az üregek, repedések és kráterek kialakulásának megelőzését a hegesztési varratban.

Impulzus hegesztési módban választani lehet az impulzusos és a nem impulzusos kráterfeltöltés között. A nem impulzusos kráterfeltöltés a leggyorsabb eljárás. Az impulzusos kráterfeltöltés valamivel hosszabb időt vesz igénybe, mégis fröcskölésmentes kráterfeltöltést eredményez, ha megfelelő értékeket alkalmaznak.

Szinergia – kráterfeltöltés

Szinergikus módban a kráterfeltöltési időt és a végső huzalelőtolási sebességet impulzusos és nem impulzusos kráterfeltöltés esetén is be lehet állítani. A feszültség és az impulzus paraméterek a szinergia segítségével a kráter értékekre csökkennek.

Nincs szinergia – kráterfeltöltés

Nem szinergikus módban a beállítások módosíthatók, hogy a kráterkitöltés végén más ívhosszat lehessen alkalmazni. A kráterfeltöltés végső értékének végső ideje szintén beállítható.

A nem impulzusos kráterkitöltéshez beállítható a kráter feszültség. Az impulzusos kráterkitöltéshez be lehet állítani a kráter feszültséget, a kráter impulzusáramot, a kráter alapáramot és a kráter frekvenciát.

A kráter paraméter értékek legfeljebb akkorák lehetnek, mint a folyamatos hegesztéshez beállított értékek. Ha a folyamatos hegesztéshez megállapított értékeket a beállított kráter értékek alá csökkentik, a kráter értékek is csökkennek. A kráter paraméter értékek nem nőnek ismét, ha a folyamatos hegesztésre vonatkozó beállításokat megnövelik.

0460 896 501

- 30 -

Page 31

4 MIG/MAG HEGESZTÉS

Példa: 4 m/perc a huzalelőtolási sebesség végső értéke - csökkentse a huzalelőtolási sebességet 3,5 m/perc értékre. A huzalelőtolás sebességének végső értéke szintén 3,5 m/perc értékre csökken. A huzalelőtolás sebességének végső értéke szintén 3,5 m/perc marad akkor is, ha a huzalelőtolás sebessége ismét megnő.

A kráterkitöltés a mért adatok menüben aktiválható vagy a hegesztési adatok beállítása menüben → a stop adatoknál.

„Pinch-off” impulzus

A „pinch-off” impulzus olyan impulzus, amellyel azt biztosítják, hogy a hegesztés leállásakor ne keletkezzen anyaggömb a huzalon. Spontán és rövid impulzushegesztéses MIG/MAG hegesztés esetében. Amikor az impulzus módot egy impulzussal szinkronizálják, záróimpulzus keletkezik.

A záróimpulzus a hegesztési adatok beállítása menüben → a stop adatoknál történik.

Kioltási idő

A kioltási idő a huzal letörésének kezdetétől tart addig, amíg a tápegység lekapcsolja a hegesztőáramot. Ha a kioltási idő túl rövid, a hegesztés befejezése után túl hosszú huzal áll ki, ami azzal a veszéllyel jár, hogy beleragad a megszilárduló ömledékbe. Ha a kioltási idő túl hosszú, rövidebb lesz a huzal, de nagyobb lesz a veszélye, hogy a hegesztőív visszaugrik az érintkező csúcsra.

A visszaégési idő a hegesztési adatok beállítása menüben → a stop adatoknál történik.

Leállítás

Itt választhat a Végleges impulzus vagy az SCT (rövidzárlati leállás) között. Az SCT az a funkció, amely rövid, ismételt rövidzárlatokat idéz elő a hegesztés végén, ameddig a huzalelőtolás teljesen leáll, és megszűnik az érintkezés a munkadarabbal.

A leállás beállítása a hegesztési adatok beállítása menüben → a stop adatoknál történik. Az olyan huzalelőtoló egységekkel végzett hegesztésre vonatkozik, amelyek támogatják a

hegesztőhuzal visszafordítását.

Release pulse

Ha a huzal elakad a munkadarabban, a rendszer érzékeli azt. Egy áramimpulzus indul el, ami leválasztja a huzalt a felületről.

Spontán és rövid impulzushegesztéses MIG/MAG hegesztés esetében. Amikor az impulzus módot egy impulzussal szinkronizálják, záróimpulzus keletkezik, amelyet 20 és 200% közötti értékre lehet állítani.

A beállítás a Konfiguráció (Configuration) menü → MIG/MAG alapértékek részében módosítható.

Utólagos gázáram

Ez szabályozza azt az időt, ameddig a védőgáz még kiáramlik az ív kioltása után.

A gáz előáramlás beállítása a hegesztési adatok beállítása menüben → a stop adatoknál történik.

0460 896 501

- 31 -

Page 32

4 MIG/MAG HEGESZTÉS

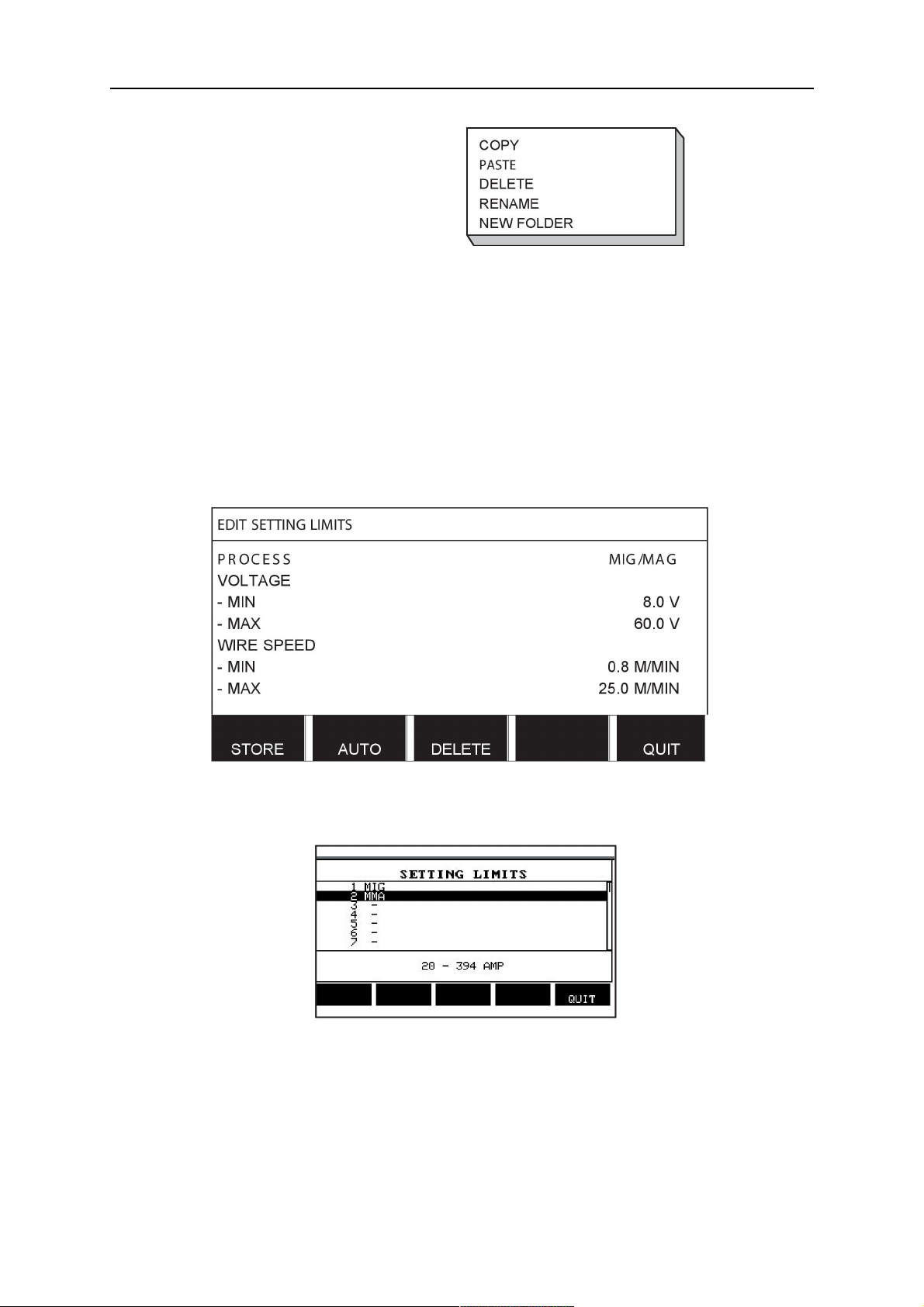

Beállítási és mérési határértékek

A határértékek között kiválasztanak egy határérték számot. A beállításokhoz lásd a következő fejezeteket: „Beállítási határértékek szerkesztése” és „Mérési értékek szerkesztése”.

A határértékek aktiválása a hegesztési adatok beállítása menüben történik.

Ponthegesztés

A ponthegesztés akkor használható, ha vékony lemezeket akar ponthegesztéssel egymáshoz kapcsolni.

MEGJEGYZÉS!

Az indítókapcsoló elengedésével nem lehet lerövidíteni a hegesztési időt.

A ponthegesztés aktiválódik, és berendezés a ponthegesztési időt állít be a hegesztési adatok beállítása menüben.

4.2.1 QSet

A QSet a hegesztési paraméterek beállításának elősegítésére szolgál. A plusz/mínusz gombokkal -18 - + 18 lépésben növelhető vagy csökkenthető az ív hossza.

RÖVID ÍV Amikor egy új huzal/gáz típussal első alkalommal hegesztenek, a QSet automatikusan

beállítja az összes szükséges hegesztési paramétert. Ezt követően a QSet tárolja a jó hegesztéshez szükséges valamennyi adatot. A feszültség automatikusan igazodik a huzaladagolási sebességben bekövetkezett változásokhoz.

SPRAY A spray ív területéhez közeledve a QSet értékét növelni kell. A sima spray ívvel végzett

hegesztéskor kapcsolja le a QSet funkciót. Minden beállítás a QSet-ből származik a feszültség kivételével, amelyet be kell állítani.

Ajánlás: Az első hegesztést (6 másodpercig) QSet-tel készítsék egy próbadarabon, hogy minden adat helyes legyen.

A QSet érték az MIG/MAG eljárás, és a SPONTÁN eljárás esetében a hegesztési adatok beállításai között határozhatók meg.

4.2.2 Szinergiacsoport

Gépesített hegesztés esetén három szinergiacsoport közül lehet választani:

• STANDARD

• ROBOT

• SAT

0460 896 501

- 32 -

Page 33

4 MIG/MAG HEGESZTÉS

Kapcsolat a hegesztési sebesség és a lemezvastagság között a három szinergiacsoportban:



Lemezvastagság

Hegesztési sebesség

A = STANDARD vezeték B = ROBOT vezeték C = SAT vezeték

  

A ROBOT szinergiacsoport robotalkalmazás vagy egyéb gépesített hegesztés esetén használatos. A standard gépsorokon végzett hegesztéshez képest nagyobb sebesség elérésére alkalmas.

A SAT jelentése Swift Arc Transfer, azaz gyors ívgyújtás. Ez a szinergiacsoport nagy átviteli sebességek, extrém szögek és 2-3 mm-es lemezvastagság esetén alkalmazható.

SAT esetében a huzal és a gáz kombinációját lásd a jelen útmutató végén található „HUZAL ÉS GÁZ MÉRETEK” függelékben.

MIG/MAG eljárás esetén a szinergiacsoport a hegesztési adatok beállításai között határozható meg.

4.3 SuperPulse

Főmenü → Eljárás → Módszer

A SuperPluse módszer a hegesztési olvadék és a szilárdulási folyamat jobb kontrollját szolgálja. Az olvadéknak minden impulzus között van ideje arra, hogy részben megszilárduljon.

A SuperPulse használatának előnyei.

• Kevésbé érzékeny a hegesztési hézag változásaira.

• A beolvadás jobb kontrollja a hegesztés során

• A hegfürdő jobb szabályozása és áthevítési profil

• Kisebb érzékenység az egyenetlen hővezetésre

A SuperPulse programozott váltásnak tekinthető két MIG/MAG mód között. Az időintervallumot a primer és a szekunder fázisidő beállítások határozzák meg.

A hegesztés mindig primer fázisban kezdődik. Amikor a hot start-ot választja, a primer adatok fázisidején túl a hot start idő alatt primer adatokat használnak. A kráterkitöltés mindig szekunder adatok alapján történik. Amikor primer fázisidőben aktiválják az állj parancsot, a folyamat azonnal szekunder adatokra vált át. A hegesztés befejezése szekunder adatok alapján történik.

0460 896 501

- 33 -

Page 34

4 MIG/MAG HEGESZTÉS

4.3.1 Huzal- és gázkombinációk

A huzal és a gáz kombinációját lásd a jelen útmutató végén található „HUZAL- ÉS GÁZMÉRETEK” függelékben.

4.3.2 Különböző impulzus módszerek

Az alábbiakban megtekintheti, hogy milyen impulzus módszereket alkalmaznak a hegesztendő lemezvastagság alapján.

 Hőmérséklet

Lemezméret 

A = Impulzus primer és rövid ív szekunder fázisban B = Impulzus primer és impulzus szekunder fázisban C = Spray primer és impulzus szekunder fázisban



4.3.3 Huzaladagoló egység

SuperPulse hegesztés során csak a Feed 3004 huzalelőtoló egységet használják.

Óvintézkedések!

A SuperPulse alkalmazása esetén nagy terhelés nehezedik a huzalelőtoló egységre. Annak érdekében, hogy a huzalelőtoló egység funkcionális biztonsága ne kerüljön veszélybe, tartsák be az alábbi ábrában látható következő határértékeket.

0460 896 501

- 34 -

Page 35

4 MIG/MAG HEGESZTÉS

A huzalelőtolás sebességének eltérései

A 15 és a 20m/percre vonatkozó grafikonok a primer huzalelőtolásra vonatkoznak. A ciklusidő a primer és a szekunder fázisidők összege.

A primer és a szekunder huzalelőtolás közötti különbség nem haladhatja meg a primer huzalelőtolásra a grafikonokban megadott sebességeket.

Példa: Ha a ciklusidő 0,25 mp, és a primer huzalelőtolás 15m/perc, a primer és a szekunder huzalelőtolás közötti különbség nem lépheti túl a 6 m/perc értéket.

Hegesztés, A. példa

Ebben a példában egy 10 mm-es lemezt hegesztünk 1,2 mm-es alumínium huzallal és argon védőgázzal.

Végezze el a következő beállításokat a vezérlőpanel használatával:

Eljárás Fázis Módszer Huzal Védőgáz Huzalátmérő Feszültség Huzalelőtolási sebesség

Superpulse

Primer

Spontán AlMgER5356 Ar 1,2 mm (+1,0 V) 15,0 m/perc

Superpulse

Szekunder

Impulzusos AlMgER5356 Ar 1,2 mm (+3,0 V) 11,0 m/perc

Fázisidő

0,1 másodperc

A primer és a szekunder fázisidő 0,1 s + 0,1 s = 0,2 s. A huzalelőtolás különbsége 15,0 m/perc - 11,0 m/perc = 4 m/perc.

0460 896 501

- 35 -

Page 36

4 MIG/MAG HEGESZTÉS

Hegesztés, B. példa

Ebben a példában egy 6 mm-es lemezt hegesztünk 1,2 mm-es alumínium huzallal és argon védőgázzal.

Végezze el a következő beállításokat a vezérlőpanel használatával:

Eljárás Fázis Módszer Huzal Védőgáz Huzalátmérő Feszültség Huzalelőtolási sebesség Fázisidő

Superpulse

Primer

Impulzusos AlMgER5356 Ar 1,2 mm (+1,0 V) 12,5 m/perc 0,15 másodperc

Superpulse

Szekunder

Impulzusos AlMgER5356 Ar 1,2 mm (+2,0 V) 9,0 m/perc 0,15 másodperc

A primer és a szekunder fázisidő 0,15 s + 0,15 s = 0,3 s. A huzalelőtolás különbsége 12,5 m/perc - 9,0 m/perc = 3,5 m/perc.

0460 896 501

- 36 -

Page 37

5 MMA HEGESZTÉS

Főmenü → Eljárás

Az MMA hegesztést bevonatos elektródával végzett hegesztésnek is nevezik. Az ívhúzás megolvasztja az elektródát, annak bevonata védőréteget képez.

Az MMA hegesztés esetében használható elektróda átmérőkkel kapcsolatban lásd a jelen útmutató végén található „HUZAL ÉS GÁZ MÉRETEK” függelékben.

5.1 MMA hegesztés, egyenáram

Beállítások Beállítási

tartomány

Lépések Szinergiaf

üggő

Állítható a szinergiáb an

Áram

16–650 A 1 A x

Az ív ereje 0–100% 1% x Min. áramtényező 0–100% 1% x Vezérlés típusa 0–1 x Szinergia KI vagy BE - - Melegindítás KI vagy BE - x Melegindítási idő 1–30 1 x Melegindítási amplitúdó % - x Beállítási határértékek 0–50 1 - Mérési határértékek 0–50 1 - -

A maximális áram az alkalmazott termék típusától függ.

5.2 MMA hegesztés váltakozó áram

Beállítások Beállítási

tartomány

Áram

16–650 A 1 A x

Lépések Szinergiaf

üggő

Állítható a szinergiáb an

Az ív ereje 0–100% 1% x Min. áramtényező 0–100% 1% x Vezérlés típusa 0–1 x Szinergia KI vagy BE - - Melegindítás KI vagy BE - x Melegindítási idő 1–30 x Melegindítási amplitúdó % - x Beállítási határértékek 0–50 1 - Mérési határértékek 0–50 1 - -

A maximális áram az alkalmazott termék típusától függ.

0460 896 501

- 37 -

Page 38

5 MMA HEGESZTÉS

5.3 A beállítások funkcióinak ismertetése

DC, egyenáram

Az erősebb áram mélyebb beolvadást, nagyobb hegfürdőt eredményez.

Az áram a mért adatok, a hegesztési adatok beállítása, vagy a programváltás menüben állítható be.

Az ív ereje

Az ív erőssége fontos annak meghatározásában, hogy az áram hogyan változik az ívhossz változásának hatására. Kisebb érték esetén nyugodtabb, kevesebb anyagot kifröcskölő ív keletkezik.

Az arc force a hegesztési adatok beállítása menüben állítható be, ha a szinergia funkció ki van kapcsolva.

Min. áramtényező

A min. áramtényező beállítása akkor alkalmazandó, amikor különleges elektródákat használnak.

A beállítást nem kell módosítani.

Vezérlés típusa

Befolyásolja a rövidzárlati folyamatot és a hegesztés hőmérsékletét. A beállítást nem kell módosítani.

Szinergia

A szinergia MMA hegesztésnél azt jelenti, hogy a hegesztő áramforrás automatikusan optimalizálja az elektródatípus és a kiválasztott átmérő jellemzőit.

A szinergia MMA hegesztésnél aktiválható a hegesztési adatok beállítása menüben.

Melegindítás

A melegindítás a hegesztés megkezdésekor szabályozható időtartamig megnöveli a hegesztőáramot, ezáltal csökkentve a varrat kezdésénél a kezdési kötéshiba veszélyét.

Hot start MMA hegesztésnél aktiválható a hegesztési adatok beállítása menüben.

Beállítási és mérési határértékek

A határértékek között kiválasztanak egy határérték számot. A beállításokhoz lásd a az „ESZKÖZÖK” fejezet „Beállítási határértékek szerkesztése” és „Mérési értékek szerkesztése” részeit.

A határértékek aktiválása a hegesztési adatok beállítása menüben történik.

0460 896 501

- 38 -

Page 39

6 TIG HEGESZTÉS

Főmenü → Eljárás

TIG hegesztés

TIG hegesztés során a nem olvadó volfram elektródával húzott ívvel megömlesztik a munkadarabot. Az ömledéket és az elektródát védőgáz veszi körül.

Impulzusáram

Az impulzus a hegesztési olvadék és a szilárdulási folyamat jobb kontrollját szolgálja. Az impulzusfrekvencia olyan alacsonyra van beállítva, hogy az olvadéknak legyen ideje két impulzus között legalább részben megszilárdulni. Az impulzus beállításához négy paraméter szükséges: az impulzusáram, az impulzusidő, az alapáram és az alapáramidő.

6.1 Beállítások a hegesztési adatok beállítása menüben

6.1.1 Impulzus nélküli egyenáramú TIG hegesztés

Beállítások Beállítási tartomány Lépések

HF/LiftArc™ HF vagy LiftArc™ Live TIG-start 2/4 ütem

Áram Áramfelfutás Áramlefutás Gázelőáramlás Gázutóáramlás

HF automatikus indító impulzus HF indító impulzus

- 2 ütem vagy 4 ütem 4–500 A 1 A 0–25 másodperc 0,1 másodperc 0–25 másodperc 0,1 másodperc 0–25 másodperc 0,1 másodperc 0–25 másodperc 0,1 másodperc

KI vagy BE 4–500 A 1 A

Beállítási határértékek 0–50 1 Mérési határértékek 0–50 1

Az alkalmazott termék típusától függ.

„Live TIG-start” esetén nem érvényes vagy nem látható.

6.1.2 Impulzusos egyenáramú TIG hegesztés

Beállítások Beállítási tartomány Lépések

HF/LiftArc™ HF vagy LiftArc™ 2/4 ütem 2 ütem vagy 4 ütem -

Impulzusáram

4–500 A 1 A

Alapáram 4–500 A 1 A Impulzusidő 0,001–5 másodperc 0,001 másodperc Alapáramidő 0,001–5 másodperc 0,001 másodperc Áramfelfutás 0–25 másodperc 0,1 másodperc

0460 896 501

- 39 -

Page 40

6 TIG HEGESZTÉS

Beállítások Beállítási tartomány Lépések

Áramlefutás 0–25 másodperc 0,1 másodperc Gázelőáramlás 0–25 másodperc 0,1 másodperc Gázutóáramlás 0–25 másodperc 0,1 másodperc HF automatikus indító impulzus KI vagy BE HF indító impulzus 4–500 A 1 A Beállítási határértékek 0–50 1 Mérési határértékek 0–50 1

A maximális áram az alkalmazott termék típusától függ.

6.2 A beállítások funkcióinak ismertetése

NF gyújtás

NF gyújtás funkcióval úgy lehet ívet húzni, hogy az elektróda csúcsát szikrázásig közelítik a munkadarabhoz.

LiftArc™

LiftArc™ funkcióval úgy lehet ívet húzni, hogy az elektródát elõször hozzáérintik a munkadarabhoz, majd elemelik attól.

Ívhúzás LiftArc™ funkcióval:

1. Érintse hozzá az elektródát a munkadarabhoz.

2. Nyomja meg a működtető kapcsolót: megindul a kis áramerősségű áram.

3. A hegesztő elemeli az elektródát a munkadarabtól: ívet húz és az áram automatikusan a beállított értékre nő.

A LiftArc™ a főmenü → start módszernél aktiválható.

Live TIG-start

A "Live TIG start"-tal úgy lehet ívet húzni, hogy a volfrám elektródát először hozzáérinti a munkadarabhoz, majd elemeli attól.

0460 896 501

- 40 -

Page 41

6 TIG HEGESZTÉS

- A "Live TIG-start" aktiválása a folyamat menüben történik.

2 ütem

A = Védőgáz előáramlás B = Felfutás C = Lefutás D = Gáz előáramlás

A hegesztőpisztoly kétütemű vezérlése során használt funkciók

Kétütemű vezérlési módban a TIG-pisztoly kapcsolójának (1) megnyomásával megindul a védőgáz előáramlás (amennyiben alkalmazzák) és ívet húznak. Az áram a beállított értékre nő (az áramfelfutás funkció által szabályozottan, amennyiben működik). A működtető kapcsoló (2) elengedésével csökken az áram (megindul az áramlefutás, amennyiben működik) és kioltja az ívet. Beindul a védőgáz utóáramlás, amennyiben működik.

A 2-ütem a főmenüben → a kapcsoló üzemmódban aktiválható vagy a mért adatok képernyőn.

4 ütem

A = Védőgáz előáramlás B = Felfutás C = Lefutás D = Gáz előáramlás

A hegesztőpisztoly 4-ütemű vezérlése során használt funkciók.

Négyütemű vezérlési módban a működtető kapcsoló (1) megnyomásával megindul a védőgáz előáramlás (amennyiben alkalmazzák). A védőgáz előáramlás idejének lejárta után az áram a próbaszintre emelkedik (néhány amperig) és ívet húznak. A működtető kapcsoló elengedésével (2) az áram a beállított értéket veszi fel (áramfelfutással, amennyiben működik). A hegesztés végén a hegesztő ismét megnyomja a működtető kapcsolót (3), ami újból próbaszintre csökkenti az áramot (áramlefutással, amennyiben működik). A kapcsoló ismételt elengedésével (4) kioltódik az ív és beindul a hegesztőgáz utóáramlás.

A 4-ütem a főmenüben → a kapcsoló üzemmódban aktiválható vagy a mért adatok képernyőn.

0460 896 501

- 41 -

Page 42

6 TIG HEGESZTÉS

Áram

Az erősebb áram mélyebb beolvadást, nagyobb hegfürdőt eredményez. Az áram a mért adatok, a hegesztési adatok beállítása, vagy a programváltás menüben

állítható be. Csak az állandó árammal végzett TIG hegesztésre vonatkozik.

Impulzusáram

Impulzusáram esetén a két áramérték közül a magasabb. Impulzusos hegesztés során az áramfelfutás és az áramlefutás szintén impulzusos.

Az impulzusáram beállítása a hegesztési adatok beállítása menüben történik. Csak az impulzusos TIG hegesztésre vonatkozik.

Alapáram

Impulzusáram esetén a két áramérték közül az alacsonyabb. Az alapáram beállítása a hegesztési adatok beállítása menüben történik. Csak az impulzusos TIG hegesztésre vonatkozik.

Impulzusidő

Az az idő, ameddig az impulzusidő alatt az impulzusáram hat. Az impulzusidő beállítása a hegesztési adatok beállítása menüben történik. Csak az impulzusos TIG hegesztésre vonatkozik.

Alapáramidő

Az alapáramidő az impulzusáram idejével együtt kiadja az impulzus időszakot. Az alapáramidő beállítása a hegesztési adatok beállítása menüben történik. Csak az impulzusos TIG hegesztésre vonatkozik.

 Áram

Idő

Impulzusos TIG-hegesztés.

A = Alapáram B = Alapáramidő C = Impulzusidő D = Impulzusáram

0460 896 501

- 42 -

Page 43

6 TIG HEGESZTÉS

Áramfelfutás

Az áramfelfutási funkció azt jelenti, hogy amikor TIG-hegesztéssel ívet húznak, az áramerősség lassan emelkedik a beállított értékre. Ezzel az elektróda kevésbé melegszik fel, és lehetőséget ad a hegesztőnek arra, hogy az elektródát megfelelően pozícionálja, mielőtt a beállított áramerősséget elérné.

Az áramfelfutás beállítása a hegesztési adatok beállítása menüben történik.

Áramlefutás

TIG hegesztés során áramlefutást alkalmaznak, ami révén az áramerősség meghatározott idő alatt „lassan” csökken, hogy elkerülhető legyen a kráterek és/vagy a repedések kialakulása a hegesztés befejezésekor.

Az áramlefutás beállítása a hegesztési adatok beállítása menüben történik.

Gázöblítés

Ez szabályozza azt az időt, ameddig az ívhúzást megelőzően védőgáz kiáramlik.

A védőgáz előáramlás beállítása a hegesztési adatok beállítása menüben történik.

Utólagos gázáram

Ez szabályozza azt az időt, ameddig a védőgáz még kiáramlik az ív kioltása után.

A védőgáz utóáramlás beállítása a hegesztési adatok beállítása menüben történik.

Automatikus indító impulzus

Ez a funkció arra szolgál, hogy gyorsan stabil ívet érjünk el.

Előmelegítés

Volfrám-elektróda Beállított érték

Védőgáz

Ø Szín Típus Ar Ar + 30% He

1,6 Zöld WP - 1,6 Zöld WP 30 35 1,6 Arany WL15 20 20 1,6 Arany WL15 30 35 2,4 Zöld WP 45 2,4 Zöld WP 55 60 2,4 Arany WL15 40 40 2,4 Arany WL15 45 50 3,2 Zöld WP 55 3,2 Zöld WP 65 65 3,2 Arany WL15 60 60 3,2 Arany WL15 70 70 4,0 Zöld WP 70 75

0460 896 501

- 43 -

Page 44

6 TIG HEGESZTÉS

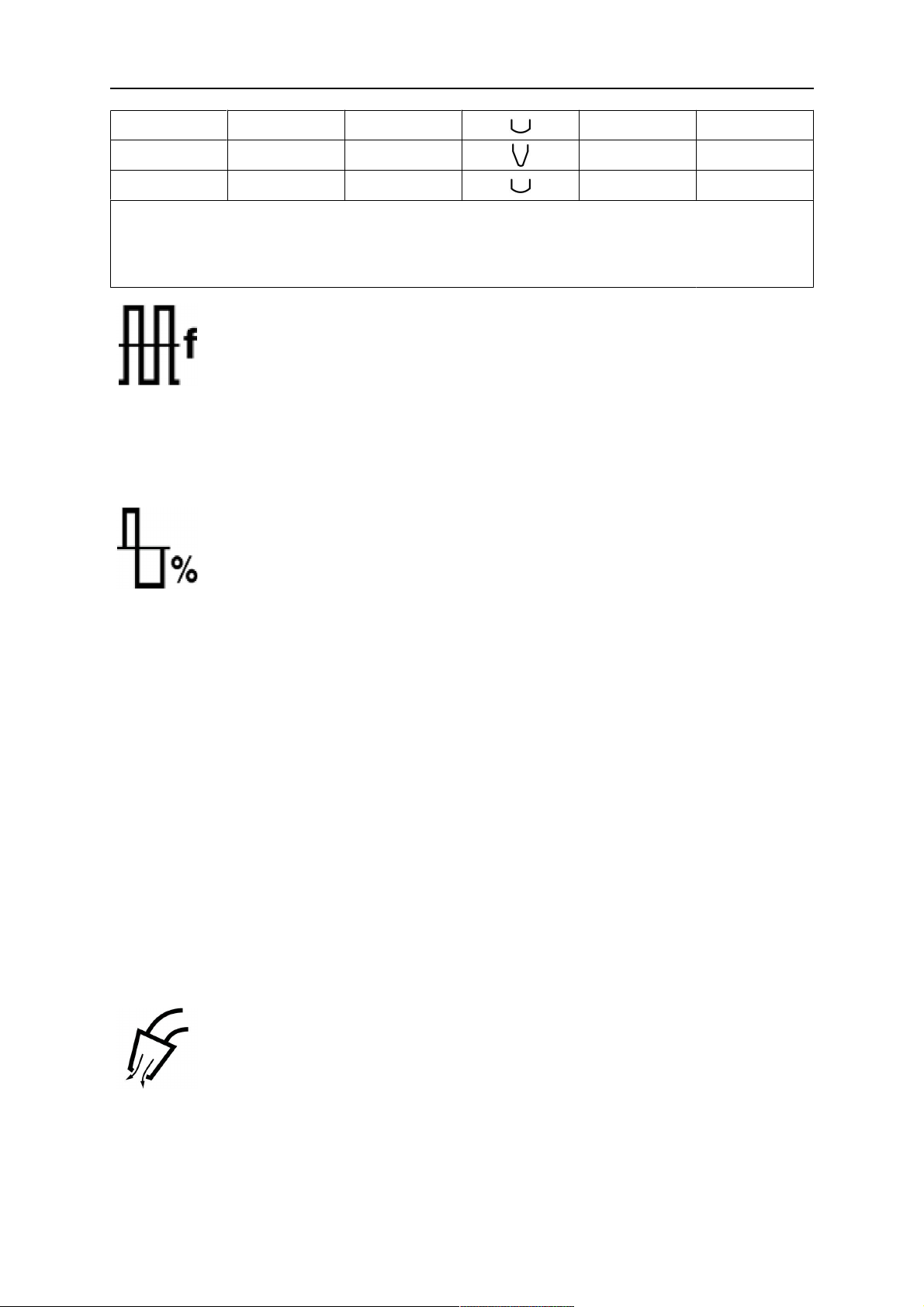

4,0 Zöld WP 80 85 4,0 Arany WL15 65 65 4,0 Arany WL15 70 75

WP = Tiszta volfram-elektróda WL15 = Lantha ötvözött volfram-elektróda

Az elektróda előmelegítés beállítása a hegesztési adatok beállítása menüben történik. Csak a váltakozó áramú TIG hegesztésre vonatkozik.

Frekvencia

Az alacsonyabb frekvencia (váltakozó áram esetén) több hőt közvetít a munkadarabhoz és mélyebb beolvadást eredményez.

A magasabb frekvencia keskenyebb ívet eredményez nagyobb íverővel (keskenyebb beolvadással).

A frekvencia beállítása a hegesztési adatok beállítása menüben történik. Csak a váltakozó áramú TIG hegesztésre vonatkozik.

Egyensúly

Váltakozó árammal (AC) végzett hegesztés során a pozitív (+) és negatív (-) elektróda félhullámok egyensúlyának beállítása.

Az alacsonyabb egyensúlyi érték nagyobb hőt eredményez az elektródán és jobb lesz a munkadarabon az oxidlebontás.

A magasabb egyensúlyi érték nagyobb hőt eredményez a munkadarabon és jobb hegfürdőt.

Az egyensúly beállítása a hegesztési adatok beállítása menüben történik. Csak a váltakozó áramú TIG hegesztésre vonatkozik.

Eltolás

E funkcióval a nulla szint emelhető vagy csökkenthető. Megemelt nulla szint esetén a munkadarab forróbb lesz és jobb áthevítés érhető el. Csökkentett nulla szint esetén az elektróda forróbb lesz és a munkadarabban rosszabb

áthevítés érhető el. Az eltolás beállítása a hegesztési adatok beállítása menüben történik. Csak a váltakozó áramú TIG hegesztésre vonatkozik.

6.3 Az egyéb funkciók ismertetése

Gáz kifúvatás

A gázzal való lefúvatást akkor alkalmazzák, ha mérni kívánják a gázáramot, vagy ha a hegesztés megkezdése előtt el kívánják távolítani a levegőt vagy a nedvességet a tömlőkből. A gázzal való lefúvatás addig tart, ameddig a gombot lenyomva tartják, és feszültség nélkül, a huzaladagolás beindulása előtt történik.

A gázlefúvatás aktiválása a mért adatok menüben történik.

0460 896 501

- 44 -

Page 45

7 FARAGÁS

Főmenü → Eljárás

Faragáshoz egy rézbevonatos szénrúdból álló különleges elektródát használnak. Az ív a szénrúd és a munkadarab között jön létre, ami megolvasztja az anyagot. Levegőt

használnak, hogy a megolvasztott anyagot elfújják. A következő elektródaátmérők választhatók a faragáshoz. 4,0, 5,0, 6,0, 8,0 és 10 mm. A faragás nem javasolt 400 A alatt áramforrások esetén.

7.1 Beállítások a hegesztési adatok beállítása menüben

Beállítások Beállítási tartomány Lépések

Feszültség 8–60 V 1 V

7.2 Az egyes funkciók ismertetése

Feszültség

A nagyobb feszültségnél mélyebb a beolvadás, nagyobb hegfürdő keletkezik. A feszültség a mért adatok, a hegesztési adatok beállítása, vagy a programváltás menüben

állítható be.

Inductancia

MEGJEGYZÉS!

A beállítást nem kell módosítani.

Vezérlés típusa

Befolyásolja a rövidzárlati folyamatot és a hegesztés hőmérsékletét. A beállítást nem kell módosítani.

0460 896 501

- 45 -

Page 46

8 MEMÓRIAKEZELÉS

8.1 A vezérlőpanel működési módja

A vezérlőpanel két egységből áll: a munkamemóriából és a hegesztési adatokat tartalmazó memóriából.

Tárolás

Munkamemória

A munkamemóriában létrejön a hegesztési beállítások adatainak teljes halmaza, ami a hegesztési adatok számára fenntartott memóriában tárolódik.

Hegesztés közben mindig a munkamemória tartalma vezérli a folyamatot. Éppen ezért a hegesztési adattárból elő lehet hívni a hegesztési beállítások adatait a munkamemóriába.

Ne feledje, hogy a munkamemória a legfrissebb hegesztési beállítások adatait tartalmazza. Ezeket a beállításokat a hegesztési adattárból lehet előhívni, vagy egyenként lehet módosítani a beállításokat. Más szóval, a munkamemória soha nem üres, illetve soha nincsen lenullázva.

Főmenü → Memória → Hegesztési adattár

Előhívás

Hegesztési adattár

Legfeljebb 255 hegesztési adatsort lehet tárolni a vezérlőpanelban. Minden adatsor 1 – 255-ig terjedő sorszámot kap.

Törölhet és másolhat adatsorokat, és előhívhatja a hegesztési adatokat a munkamemóriába.

Példák az adatok tárolására, előhívására, másolására és törlésére.

0460 896 501

- 46 -

Page 47

8 MEMÓRIAKEZELÉS

8.2 Tárolás

Ha a hegesztési adattár üres, a következő képernyő jelenik meg a kijelzőn: Most tároljuk a hegesztési adatsort. Az 5. tárhelyre kerül. Nyomja meg a TÁROLÁS

(STORE) gombot. A kijelzőn az 1. tárhely látható. Forgassa el az egyik beállító gombot, hogy eljusson az 5. tárhelyig. Nyomja meg a TÁROLÁS (STORE) gombot.

A gomb segítségével válassza ki az ötödik sort. Nyomja meg a TÁROLÁS (STORE) gombot.

A következő képernyő jelenik meg a kijelzőn.

Az 5. számú hegesztési adatsor tartalmának egy része megjelenik a kijelző alján.

0460 896 501

- 47 -

Page 48

8 MEMÓRIAKEZELÉS

8.3 Előhívás

Most előhívunk egy tárolt adatsort. A gombok valamelyikével válassza ki a sort. Nyomja meg az ELŐHÍVÁS (RECALL) gombot.

Nyomja meg az IGEN (YES) gombot, megerősítendő, hogy elő akarja hívni az 5. adatsort.

A mérési adatok ablak jobb felső sarkában található ikon azt mutatja, hogy melyik tárhely adatait hívta elő.

0460 896 501

- 48 -

Page 49

8 MEMÓRIAKEZELÉS

8.4 Törlés

A memória menüben egy vagy több adatsor törölhető. Azt az adatsort fogjuk törölni, amelyet az előző példában tároltunk. Válassza ki az adatsort. Nyomja meg a TÖRLÉS (DELETE) gombot.

Nyomja meg az IGEN (YES) gombot, hogy megerősítse a törlést.

A NEM (NO) gombbal térjen vissza a memória menübe.

8.5 Másolás

A hegesztési adatsor tartalmának új tárhelyre való másolásához tegye a következőket: Válassza ki azt a tárhelyet, ahová másolni akar, és nyomja meg az „1 2” (2. FUNKCIÓ)

gombot.

0460 896 501

- 49 -

Page 50

8 MEMÓRIAKEZELÉS

Nyomja meg a MÁSOLÁS (COPY) gombot.

Most az 5. tárhely tartalmát az 50. tárhelyre másoljuk. Az egyik gombbal lépjen a kiválasztott tárhelyre, ebben az esetben az 50. pozícióra. Nyomja meg az IGEN (YES) gombot.

Ezzel az 5. tárhelyen tárolt hegesztési beállításokat az 50. memória pozícióba másolta. A VISSZA (QUIT) gombbal lépjen vissza a memória menübe.

8.6 Szerkesztés

A hegesztési adatsor szerkesztéséhez tegye a következőket: Válassza ki azt a tárhelyet, melyet szerkeszteni szeretne, és nyomja meg az „1 2” (2.

FUNKCIÓ) gombot. Majd nyomja meg az ENTER gombot.

0460 896 501

- 50 -

Page 51

8 MEMÓRIAKEZELÉS

A főmenü egy része látható a kijelzőn és a menüben szerepel a szimbólum , amely azt jelenti, hogy szerkesztés üzemmódban van.

Válassza ki a szerkeszteni kívánt beállítást és nyomja meg az ENTER gombot. Válasszon a listáról, és nyomja meg az ENTER gombot.

Nyomja meg a BEÁLLÍTÁS (SET) gombot, hogy a HEGESZTÉSI ADATOK BEÁLLÍTÁSA (WELD DATA SETTING) menübe lépjen. Válassza ki a szerkeszteni kívánt értékeket és módosítsa a plusz/mínusz gombokkal. Fejezze be a VISSZA (QUIT) paranccsal.

Az 5. tárhelyen tárolt beállítás ezzel megszerkesztve és tárolva.

0460 896 501

- 51 -

Page 52

8 MEMÓRIAKEZELÉS

8.7 Név

A tárolt hegesztési adatsorok elnevezése érdekében tegye a következőket: Válassza ki azt a tárhelyet, melyet el szeretne nevezni, és nyomja meg az „1 2” 2.

FUNKCIÓ gombot. Majd nyomja meg az ENTER gombot.

Nyomja meg a BEÁLLÍTÁS (SET) gombot, hogy a HEGESZTÉSI ADATOK BEÁLLÍTÁSA (WELD DATA SETTING) menübe lépjen. Válassza a EDIT DESCRIPTION (EDIT DESCRIPTION) parancsot. Nyomja meg az ENTER gombot.

Itt hozzáférhet egy billentyűzethez, amelyet a következők szerint lehet használni:

• A baloldali gombbal és a nyíl gombokkal vigye a kurzort a kívánt karakter fölé. Nyomja meg az ENTER gombot. Adjon meg egy teljes karaktersort maximum 40 karakterrel.

• A tároláshoz nyomja meg az ELVÉGEZVE (DONE) gombot. Az éppen elnevezett alternatíva már látható a listában.

0460 896 501

- 52 -

Page 53

9 KONFIGURÁCIÓ MENÜ

Főmenü → Konfiguráció menü

Ez a menü a következő almenüket tartalmazza:

• Nyelv, lásd a BEVEZETÉS fejezet „Első lépés – nyelvválasztás” részét.

• Lakat funkció

• Távirányító

• MIG/MAG alapbeállítások

• MMA alapbeállítások

• Programváltás nyomógombok

• Kettős startjel források

• Távszabályzó eng.

• WF ellenőrzés

• Autom. mentés mód

• Határmérés heg. áll

• A hegesztéshez bejelentkezés szükséges

• Memória távvezérlés

• Kettős huzalelőtolók

• Minőség-ellenőrzési funkciók

• Karbantartás

• Hosszmérték

• Mérési érték gyakorisága

• Regiszter gomb

9.1 Lakat funkció

Főmenü → Konfiguráció menü → Lakat funkció

Amikor a zár funkció aktiválva van, és ön a mérések, a távvezérlő vagy a programváltás menüben tartózkodik, a menükből való kilépéshez jelszó (lakat kód) szükséges.

A lakat funkció a konfiguráció menüben aktiválható.

0460 896 501

- 53 -

Page 54

9 KONFIGURÁCIÓ MENÜ

9.1.1 A lakat funkció státusa

Lakat üzemmódban a meglévő zárkód törlése nélkül tudja aktiválni/kikapcsolni a zár funkciót, ha kikapcsolja ezt a funkciót. Ha a belépési kód nincs tárolva és aktiválni próbálják a zárfunkciót, megjelenik a billentyűzet, hogy meg lehessen adni az új belépési kódot.

A kilépéshez zárja a funkciót.

Ha a mért adatok vagy a programvált. menüben van, és zár funkció ki van kapcsolva, korlátozás nélkül kiléphet ezekből a menükből a VISSZA (QUIT) vagy a MENÜ gombok megnyomásával, hogy belépjen a menübe.

Ha a funkció aktiválva van, és így kísérel meg kilépni, elhagyni a REM-et, vagy megnyomja „1 2” (2. FUNKCIÓ) gombot, a következő üzenet jelenik meg, hogy figyelmeztesse a felhasználót a belépési kóddal biztosított védelemre.

BELÉPÉSI KÓD AKTIVÁLÁSA – NYOMJON ENTERT

Választhatja a VISSZA (QUIT) billentyűt, ha meggondolja magát és vissza kíván térni ez előző menübe, vagy tovább léphet az ENTER lenyomásával, megadva a belépési kódot.

Ekkor a billentyűzettel belép a menübe, ahol megadhatja a kódot. Minden karakter után nyomja meg az ENTER gombot, és erősítse meg a kódot az ELVÉGEZVE (DONE) megnyomásával.

A következő szövegdoboz jelenik meg.

A KÉSZÜLÉKZÁR FELOLDVA

Ha a belépési kód rossz, egy hibaüzenet jelenik meg, ami lehetőséget kínál a felhasználónak arra, hogy újból megadja a kódot, vagy visszatérjen az eredeti menühöz, vagyis a mért adatok vagy a programváltás menühöz.

Ha a kód rossz, a többi menühöz tartozó minden elem eltűnik, bár a belépési kód aktív marad. Ez azt jelenti, hogy átmenetileg kiléphet a mért értékek és a programváltás menüből, de a zár állapota mégsem változik, amikor visszatér ezekhez a menükhöz.

9.1.2 A kód beállítása/módosítása

A kód beállításakor/módosításakor módosíthatja a meglévő kódot vagy újat adhat meg. A kód maximum 16 szabadon választott betűt vagy számjegyet tartalmazhat.

9.2 Távvezérlés

Főmenü → Konfigurációs menü → Távvezérlés

A nem CAN-busszal csatlakoztatott távvezérlő egységet a távvezérlő adapteren keresztül kell csatlakoztatni. Ez a funkció nem támogatja a SuperPulse módot.

Csatlakozás után aktiválja a távvezérlő egységes a mért értékek menüben a TÁVVEZÉRLÉS (REMOTE) nyomógombbal.

0460 896 501

- 54 -

Page 55

9 KONFIGURÁCIÓ MENÜ

9.2.1 Elmaradt váltás

Vigye a kurzort a TÁVVEZÉRLÉS (REMOTE CONTROLS) sorba. Nyomja meg az ENTER gombot az opciós lista előhívásához.

Az ELMARADT VÁLTÁS (FORGET OVERRIDE) esetén "BE" (ON) állás mellett, a legutóbb előhívott memória automatikusan előhívódik minden egyes új hegesztés indítás előtt. Ezzel meg lehet szüntetni a legutóbbi hegesztési eljárás során keletkezett minden hegesztési adatbeállítást.

9.2.2 A digitális távirányító egység konfigurálása

Távirányító adapter nélkül

A CAN-alapú távirányító csatlakoztatásakor a konfiguráció automatikusan megtörténik: DIGITÁLIS (DIGITAL OP).

Távirányító adapterrel

Digitális távvezérlő alkalmazása esetén adja meg, hogy milyen típusú távvezérlőt alkalmaznak:

Állítsa a kurzort a DIGITÁLIS (DIGITAL OP) sorra, és nyomja meg az ENTER gombot, hogy megjelenjen a lista, amelyből kiválaszthat egy opciót.

BINÁRIS KÓDOLÁSÚ

• 32 programegység

(BINARY CODED) 10-PROGR • 10 programegység * vagy hegesztőpisztoly RS3 programválasztással

9.2.3 Az analóg távirányító egység konfigurálása

Távirányító adapter nélkül

A CAN-alapú távirányító csatlakoztatásakor az ANALÓG 1 (ANALOG 1) és ANALÓG 2 (ANALOG 2) konfigurációja automatikusan megtörténik. A konfiguráció nem módosítható.

Távirányító adapterrel

Távirányító adapterrel. Analóg távvezérlés használatakor a vezérlőpanelen határozhatja meg, hogy melyik potenciométert kívánja használni (max. 2-t).

A potenciométerek elnevezése a vezérlőpanelben ANALÓG 1 (ANALOG 1) és ANALÓG 2 (ANALOG 2), ami a hegesztési eljáráshoz tartozó saját paraméterekre utal, pl. huzalelőtolási paraméter (ANALOG 1) és a feszültség paraméter (ANALOG 2) MIG/MAG esetén.

0460 896 501

- 55 -

Page 56

9 KONFIGURÁCIÓ MENÜ

Ha a kurzort az ANALOG 1 sorra állítja és megnyomja az ENTER gombot, megjelenik a lista.

Kiválaszthatja, hogy az ANALÓG 1 (ANALOG 1) potenciométert használja a HUZALELŐTOLÁS (WIRE SPEED)-hoz vagy ha nem kell használni, akkor a NINCS (NONE) parancsot.

Válassza a HUZALELŐTOLÁS (WIRE SPEED) sort, majd nyomja meg az ENTER gombot.

Ha a kurzort az ANALOG 2 sorra állítja és megnyomja az ENTER gombot, megjelenik a lista.

Kiválaszthatja, hogy az ANALÓG 2 (ANALOG 1) potenciométert használja a HUZALELŐTOLÁS (WIRE SPEED)-hoz vagy ha nem kell használni, akkor a NINCS (NONE) parancsot.

Válassza a FESZÜLTSÉG (VOLTAGE) sort, és nyomja meg az ENTER gombot. A távirányító egység összes konfigurációja bármelyik csatlakoztatott huzalelőtoló egységre

vonatkozik. Ha a konfigurációban megszünteti az ANALÓG 1 (ANALOG 1)-et, ez mindkét huzalelőtolóra vonatkozik, ha ikerkészüléket használnak.

9.2.4 Skála a bemenetekhez

Beállíthatja a használandó potenciométer(ek) vezérlési tartományát. Ez a vezérlőpanelben a plusz/mínusz gombokkal megadott minimális és maximális értékekkel végezhető el.

Megjegyzendő, hogy a szinergia és a nem szinergia módban eltérő feszültséghatárokat állíthat be. A feszültségérték a szinergia módban a szinergiaérték eltérése (pozitív vagy negatív). Nem szinergikus módban a feszültség értéke abszolút értékként van megadva. A beállított érték a szinergiára vonatkozik, ha szinergia módban vagyunk. Ha nem szinergia módban vagyunk, akkor ez abszolút érték.

A spontán hegesztés és az impulzus hegesztés esetén nem szinergikus módban eltérő feszültségszabályozási értékek érvényesek.

Érték a lenullázás után

Spontán és impulzus szinergia min -10 V max 10 V Spontán nem szinergikus min 8 V max 60 V Impulzusos nem szinergikus min 8 V max 50 V

9.3 MIG/MAG alapbeállítások

Főmenü → Konfigurációs menü → MIG/MAG alapbeállítások

Ebben a menüben beállíthatók a következők:

• Működtetőkapcsoló mód (2-ütem/4-ütem)

• 4-ütem konfiguráció

• Funkciógombok konfigurációja

• Feszültségértékek impulzus módban

• AVC adagoló

• “Release pulse”

• Feszültségszabályozó lapos statikus

• Krátertölt. késl. idő akt.

• Heg. ind. ív kik. késl. idő

• A becsült áramerősség megjelenítése

0460 896 501

- 56 -

Page 57

9 KONFIGURÁCIÓ MENÜ

9.3.1 Működtetőkapcsoló mód (2-ütem/4-ütem)

2 ütem

A = Védőgáz előáramlás B = Melegindítás C = Hegesztés D = Kráterkitöltés E = Gáz előáramlás

A hegesztőpisztoly kétütemű vezérlése során használt funkciók.

Az gáz előáramlás (amennyiben alkalmazzák) akkor kezdődik, amikor benyomják a hegesztőpisztoly működtető gombját (1). Ezután kezdődik a hegesztés folyamata. A működtető kapcsoló elengedésekor (2) kezdődik a krátertöltés (ha kiválasztják) és leáll a hegesztőáram. Indul a hegesztőgáz utóáramlás (ha kiválasztják).

TIPP: Ha a krátertöltés ideje alatt ismét megnyomják a működtető kapcsolót, a krátertöltés mindaddig folytatódik, ameddig a kapcsolót benyomva tartják (ld. pontozott vonal). A kráterfeltöltés úgy is leállítható, ha a folyamat közben gyorsan lenyomják, majd rögtön felengedik a kapcsolót.

A kétütemű mód a mért értékek menüben, a konfigurációs menüben vagy a mért értékek képernyőn látható nyomógombbal aktiválható.

4 ütem

Négy ütemnél 3 indítási és 2 leállítási pozíció van. Ez az 1. indítási és leállítási pozíció. Lenullázáskor az 1. pozíciót választja. Lásd a „4-ütem konfiguráció” fejezetet.

A = Védőgáz előáramlás B = Melegindítás C = Hegesztés D = Kráterkitöltés E = Gáz előáramlás

A hegesztőpisztoly négyütemű vezérlése során használt funkciók.

A gáz előáramlás akkor kezdődik, amikor benyomják a hegesztőpisztoly működtető gombját (1). A hegesztés folyamata a kapcsoló elengedésekor indul. A működtető kapcsoló ismételt benyomásakor (3) kezdődik a krátertöltés (ha kiválasztották), és a hegesztési beállítások alacsonyabb szintre állítódnak át. A működtető kapcsoló elengedésekor (4) a hegesztés teljesen leáll és megindul a hegesztőgáz utóáramlás (ha kiválasztották).

TIPP: A működtető kapcsoló elengedésekor leáll a krátertöltés. Ha ehelyett a kapcsolót továbbra is lenyomva tartjuk, folytatódik a krátertöltés (pontozott vonal).

A négyütemű mód a mért értékek menüben, a konfigurációs menüben vagy a mért értékek képernyőn látható nyomógombbal aktiválható. Nem választható az indítókapcsoló üzemmód (négyütemű), ha a ponthegesztés mód BE van kapcsolva.

0460 896 501

- 57 -

Page 58

9 KONFIGURÁCIÓ MENÜ

9.3.2 4-ütem konfiguráció

Négyütemű konfiguráció esetén a négyütemű indítás és leállás különféle funkciói jelennek meg.

4-ütem start mód

• Kapcsolóval vezérelt gáz előáramlás, lásd a „4-ütem” fejezetet.

• Időzített védőgáz előáramlás.

A = Gázáramlás B = Huzalelőtolás C = Gáz előáramlás D = Hegesztés

Nyomja meg az indító kapcsolót (1), beindul a gáz előáramlás; a beállított gáz előáramlási idő után indul a hegesztési folyamat. Engedje el az indító kapcsolót (2).

• Kapcsolóval vezérelt hot start

A = Gázáramlás B = Huzalelőtolás C = Gáz előáramlás B = Melegindítás E = Hegesztés

Nyomja meg az indító kapcsolót (1); indul a gáz előáramlás és a hot start addig tart, amíg el nem engedik a kapcsolót (2).

4-ütem leállás beállítása

• Idővezérelt krátertöltés lehetséges hosszabbítással, lásd a „négy-ütem” fejezetet.

• Kapcsolóval vezérelt krátertöltési idő

A = Gázáramlás B = Huzalelőtolás C = Hegesztés D = Kráterkitöltés

Nyomja le az indító kapcsolót (3), a krátertöltés megindul, majd leáll. Ha a krátertöltés idején belül (krátertöltés ideje lerövidítve) felengedi az indító kapcsolót (4), a hegesztés megszakad.

0460 896 501

- 58 -

Page 59

9 KONFIGURÁCIÓ MENÜ

9.3.3 Funkciógombok konfigurációja

Az előbbiekben már leírtuk a vezérlőpanel „nyomógombjait”. MIG/MAG hegesztéskor a felhasználónak lehetősége van arra, hogy opciók listájából választva állítsa be e gombok funkcióját. Hét olyan nyomógomb van, amelyekhez funkció rendelhető.

Az alábbi opciók közül lehet választani:

• Nincs

• Gáz kifúvatás

• Huzalbefűzés

• 2 ütem/4 ütem

• Krátertöltés BE/KI

• Kúszóstart BE/KI

• Hot start BE/KI

• Hegesztési adatkapcsoló pisztollyal

Kijelzőn két oszlop szerepel, az egyikben a funkció, a másikban a billentyű száma.

A panelen öt nyomógomb van. Az „1 2” (2. FUNKCIÓ) gomb lenyomásával megjelenik további öt nyomógomb.

Amikor a funkciókat hozzárendeli a billentyűkhöz, azok számozása balról kezdve a következő:

0460 896 501

- 59 -

Page 60

9 KONFIGURÁCIÓ MENÜ

Ha új funkciót kíván hozzárendelni egy nyomógombhoz, tegye a következőt:

• A funkció sorban állítsa a kurzort a NINCS (NONE) funkcióra, és nyomja meg annak a funkciónak a nyomógombját, amelynek a számát le akarja cserélni;

• Ismételje meg ezt az eljárást azzal a gombbal, amelyik a használandó számot viseli.

• Állítsa a kurzort arra a funkció sorra, amelyhez új billentyűszámot kíván hozzárendelni, és nyomja meg azt a gombot, amelyhez a funkciót hozzá kívánja rendelni.

A többi billentyű mindegyikéhez hasonló módon új funkció rendelhető hozzá úgy, hogy a bal oldali oszlopban lévő funkciókat hozzárendeli a jobb oldali oszlopban látható számozott billentyűkhöz.

9.3.4 Feszültségértékek impulzus módban

Impulzus módban a feszültségmódszerekhez tartozó opciók a következők:

• Csúcsérték impulzusfeszültséghez IMPULZUS (PULSE). A feszültséget csak az impulzus szakaszban mérik és szűrik, mielőtt a feszültségérték megjelenne a kijelzőn.

• Átlagos feszültségérték ÁTLAG (AVERAGE)

A feszültséget folyamatosan mérik, és a feszültségérték megjelenítése előtt szűrik. A belső és külső minőség-ellenőrzési funkciók a kijelzőn megjelenített mért értékeket input

adatként használják.

9.3.5 AVC adagoló

Ha AVC huzalelőtolót használnak (ÍVFESZÜLTSÉG SZABÁLYOZÁS [ARC VOLTAGE CONTROL]), lépjenek be a KONFIGURÁCIÓ (CONFIGURATION) menübe a MIG/MAG ALAPBEÁLLÍTÁSOK (MIG/MAG BASIC SETTINGS) alatt. Nyomja meg az ENTER gombot az AVC huzalelőtolás sorban és válassza a BE (ON) parancsot. Ezt követően a berendezés automatikusan újra konfigurálódik, hogy megfeleljen az AVC huzalelőtolónak.

9.3.6 Release pulse

Ha a huzal elakad a munkadarabban, a rendszer érzékeli azt. Egy áramimpulzus indul el, ami leválasztja a huzalt a felületről.

E funkció használatához válassza a RELEASE PULSE-t a listában a MIG/MAG ALAPBEÁLLÍTÁSOK (MIG/MAG BASIC SETTINGS) alatt, majd nyomja meg az ENTER gombot, és válassza a BE (ON) parancsot.

9.3.7 Feszültségszabályozó lapos statikus

A FESZÜLTSÉGSZABÁLYOZÓ LAPOS STATIKUS általában legyen aktív (BE). A funkciót ügyfélspecifikus megoldásokhoz használják.

9.3.8 Krátertölt. késl. idő akt.

A KRÁTERTÖLT. KÉSL. IDŐ AKT. az az idő, melynek el kell telnie a hegesztés megkezdése után ahhoz, hogy a KRÁTERTÖLTÉSI funkció aktiválódjon, amikor engedélyezve van a krátertöltés.

A KRÁTERTÖLT. KÉSL. IDŐ AKT. alapértelmezett értéke 1,0 s.

9.3.9 Heg. ind. ív kik. késl. idő

Ez a késleltetési idő határozza meg azt az időt, mely a hegesztés kezdete és vége között telik el (hegesztés kezdete + HEG. IND. ÍV KIK. KÉSL. IDŐ).

0460 896 501

- 60 -

Page 61

9 KONFIGURÁCIÓ MENÜ

Amennyiben több ív be és ív ki eseményre is sor kerül a meghatározott időintervallumban, akkor az ív ki események nem kerülnek továbbításra, ha a meghatározott időintervallum vége előtti utolsó esemény egy ív be esemény.

Amennyiben több ív be és ív ki eseményre is sor kerül a meghatározott időintervallumban, és a meghatározott időintervallum vége előtti utolsó esemény egy ív ki esemény, akkor az az ív ki esemény továbbításra kerül a meghatározott időintervallum letelte után.

Csak az adott időintervallum alatt bekövetkező első ív be esemény kerül továbbításra. Példa: Ha ív be, ív ki és ív be események sorozatára kerül sor a meghatározott

időintervallumban, akkor csak az első ív be esemény kerül továbbításra az áramforrásról a csatlakoztatott berendezésre. Az ív ki esemény először késleltetve lesz az áramforrásban, majd törlődik, amint az utolsó ív be átvitele megtörtént.

A HEG. IND. ÍV KIK. KÉSL. IDŐ alapértelmezett értéke 0,00 s. A funkciót ügyfélspecifikus megoldásokhoz használják.

9.3.10 A becsült áramerősség megjelenítése

A rendszer a kiválasztott szinergikus ív alapján kiszámolja a becsült áramerősséget az aktuális huzaladagolási sebesség felhasználásával. A funkció alapbeállítása KI.

A becsült áramerősség sosem jelenik meg a ROBOT vagy a SAT szinergiacsoportok használatával történő hegesztéskor, még akkor sem, ha „A becsült áramerősség megjelenítése” funkció be van kapcsolva.

9.4 MMA alapbeállítások

Főmenü → Konfigurációs menü → MMA alapbeállítások Cseppentő hegesztés

Cseppentő hegesztés rozsdamentes elektródákkal való hegesztéskor alkalmazható. E funkció alkalmazása esetén az ívet felváltva gyújtják és kioltják, hogy jobban lehessen szabályozni a hőtermelést. Csak kismértékben kell felemelni az elektródát, hogy az ív kihunyjon.

Itt választhatja a BE (ON) vagy a KI (OFF) lehetőséget.

9.5 Programváltás nyomógombok

A programváltás menüben láthatók a HEGESZTÉSI ADATOK 1 – HEGESZTÉSI ADATOK 4 (WELD DATA 1 – WELD DATA 4) nyomógombok. Ezek konfigurálása a következő:

Helyezze a kurzort a nyomógomb szám (NYOMÓGOMB SZÁM [SOFT KEY NUMBER]) sorra.

0460 896 501

- 61 -

Page 62

9 KONFIGURÁCIÓ MENÜ

A billentyűk számozása balról jobbra: 1–4. Válassza a kívánt gombot a számának a megadásával, a plusz/mínusz gombok segítségével.

Majd a baloldali gombbal lépen a következő sorra HOZZÁRENDELT HEG. ADAT (ASSOCIATED WELD DATA). A hegesztési adattárban böngészhet a hegesztési adatok között. Válassza ki a kívánt hegesztési adat számát a plusz/mínusz gombokkal. Nyomja meg a TÁROLÁS (STORE) gombot a mentéshez. A tárolt adatsor törléséhez nyomja meg a TÖRLÉS (DELETE) gombot.

9.6 Kettős startjel források

E funkció aktiválása (BE) esetén MIG/MAG hegesztést a huzaladagoló start inputjáról és az áramforrás TIG-start inputjáról is indíthat, illetve megfordítva. Ha a hegesztést a startjel inputjáról indítja, azt ugyanarról az inputról kell leállítani.

9.7 Távszabályzó eng.

Főmenü → Konfigurációs menü → Távszabályzó eng.

Általában beállítások nem adhatók meg a nyomógombokkal, ha a vezérlő távvezérlés módban van. Ha a távszabályozó működése eng. aktiválva van (BE), az áram/huzalelőtolás vagy az áram a vezérlőpanelről és a távszabályozóról is beállítható.

Ha a határértékkel együtt a távszabályozó eng. módot is használják, a berendezés használata meghatározott beállítási tartományra korlátozható. Ez a következő beállításokra vonatkozik: huzalelőtolás és feszültség MIG/MAG hegesztéskor, árambeállítás MMA és TIG hegesztéskor, impulzusáram impulzus TIG hegesztéskor.

9.8 WF ellenőrzés

Főmenü → Konfigurációs menü → WF ellenőrzés

A WF SUPERVISION általában aktiválva van (ON [BE]). A funkciót ügyfélspecifikus megoldásokhoz használják.

9.9 Autom. mentés mód

Főmenü → Konfigurációs menü → Autom. mentés mód

Ha valamilyen hegesztési adatsort hívnak elő a hegesztési memória egyik tárhelyéről, módosíthatják a beállításokat; a módosítások automatikusan elmentődnek a tárhelyen, amikor az új hegesztési adatokat előhívják a memóriából.

A hegesztési adatok manuális mentése a következő automatikus mentésig blokkolja a tárhelyet.

0460 896 501

- 62 -

Page 63

9 KONFIGURÁCIÓ MENÜ

A tárhely száma, ahol az adatok tárolódnak, megjelenik a mért adatok menüben a kijelző jobb felső sarkában.

9.10 Határmérés heg. áll

Főmenü → Konfigurációs menü → Határmérés heg. áll

Ez a funkció vezérli a működést, amikor határmérési hiba lép fel. Három beállítás van:

• BE

• BE, FELÜGYELET

• KI

Amikor a Határmérés heg. áll aktiválódik (BE), és határmérési hiba lép fel, a hegesztés azonnal leáll.

A BE, FELÜGYELET beállítás akkor használható, ha az áramforrás FELHASZNÁLÓI FIÓKOK funkció használatban van. Ha a BE, FELÜGYELET beálíltás ki van választva, és határmérési hiba lép fel, egy rendszergazdának vagy vezető felhasználónak be kell írnia a jelszavát a hegesztés folytatásához. (A felhasználói fiókokkal és a felhasználói fiókok szintjeivel kapcsolatos információkért tekintse meg az útmutató külön „Felhasználói fiókok” című részét.)

A funkció alapbeállítása KI.

9.11 A hegesztéshez bejelentkezés szükséges

Főmenü → Konfigurációs menü → A hegesztéshez bejelentkezés szükséges

„A hegesztéshez bejelentkezés szükséges” funkció engedélyezése esetén a hegesztéshez a felhasználói fiókok aktiválása, majd a rendszerbe történő bejelentkezés szükséges.

9.12 Memória távvezérlés

Főmenü → Konfigurációs menü → Memória távvezérlés

Ez a funkció lehetővé teszi a különböző előre beállított hegesztési adat alternatívákra való váltást a hegesztőpisztoly kapcsolóján történő gyors kattintás (a gomb lenyomása, majd azonnali felengedése) által. Lehetőség nyílik az egy és két kattintás közötti választásra. Az egy kattintás egy gyors kattintást jelent. A két kattintás két gyors kattintást jelent.

Az ELŐSZÖR MÓDOSÍTSON AZ ÍV KIKAPCSOLÁSI SORRENDEN opció KÖVETKEZŐ vagy INDÍTÁS fázisra állítható

KÖVETKEZŐ – A TRIGGER ADATOK ÁTVÁLTÁSA a sorrend szerinti következő memóriára állítja a memóriát.

INDÍTÁS – A TRIGGER ADATOK ÁTVÁLTÁSA az ÍV KI beállítás mellett a sorrend szerinti első memóriára állítja a memóriát, ha a trigger adatok legutóbbi átváltása óta már eltelt 4másodperc.

A TRIGGER ADATOK ÁTVÁLTÁSA a trigger adatok legutóbbi átváltását követően a sorrend szerinti következő memóriára állítja a memóriát.

Maximálisan 5 kiválasztott tárhely közül lehet választani. További információ található a „MEMÓRIAKEZELÉS” fejezetben.

KI (KI) – Nincs váltás a hegesztési adatok között. ÍV KI (ARC OFF) – A felhasználó nem válthat a memória pozíciók között a hegesztés alatt. BE (ON) - A felhasználó mindig tud váltani a memória pozíciók között.

0460 896 501

- 63 -

Page 64

9 KONFIGURÁCIÓ MENÜ

3-PROG - 3 memóriapozíció hozzáadása. Válassza ki a 2 ütemű módot (lásd a 9.3.1-es részt). A 3-Prog a 2 ütemű mód 3 memóriás triggeradat-átváltással kibővített formája. A hegesztőpisztoly működtető kapcsolójának megnyomásakor a Trigger adatok átváltása az 1. memóriára vált. Ezután kezdődik a hegesztés folyamata. A működtető kapcsoló elengedésekor a Trigger adatok átváltása a 2. memóriára vált, és a hegesztés folytatódik. A hegesztőpisztoly működtető kapcsolójának ismételt megnyomásakor a Trigger adatok átváltása a 3. memóriára vált. A működtető kapcsoló másodszor történő elengedésekor megkezdődik a krátertöltés (ha kiválasztják) és leáll a hegesztőáram. Indul a hegesztőgáz utóáramlás (ha kiválasztják).

A hegesztési adatok kapcsoló aktiválása

Helyezze a kurzort a MEMÓRIA TÁVVEZÉRLÉS (TRIGGER WELD DATA SWITCH) sorba, és nyomja meg az ENTER gombot. Válassza ki a KI, ÍV KI, BE vagy 3-PROG opciók egyikét. Nyomja meg az ENTER gombot.

Hegesztési adatok választása a memóriából

Helyezze a kurzort a HEG. ADATOK MENTÉS. (ADD/DELETE WELD DATA) sorba.

A plusz/mínusz billentyűkkel válassza ki azokat a tárhelyeket, ahol az aktuális hegesztési adatok találhatók, majd nyomja le a TÁROL (STORE) gombot.

A KIJELÖLT HEG. ADATOK (SELECTED WELD DATA) sor megmutatja, hogy melyik hegesztési adatok lettek kiválasztva és milyen sorrendben található, balról jobbra haladva. A legutóbb kiválasztott pozíció hegesztési adatsora a kijelző alatti sorban jelenik meg.

0460 896 501

- 64 -

Page 65

9 KONFIGURÁCIÓ MENÜ

A hegesztési adatok eltávolításához ismételje meg a fenti eljárást, de nyomja le a TÖRLÉS (DELETE) gombot.

9.13 Kettős huzalelőtolók

Főmenü → Konfigurációs menü → Kettős huzalelőtolók

Több huzalelőtoló egység (max. 4) összekapcsolása esetén a huzalelőtoló egységeket a hegesztési adatok egysége nélkül, vagyis üres vezérlővel kell használni..

A vevőhöz leszállított minden huzaladagolónak 1 az azonosító száma. A huzalelőtoló egységek csatlakoztatásakor az első elvégzendő teendő a huzalelőtoló

azonosító számának a megváltoztatása (csomópont címe). Az azonosító szám megváltoztatásához tegye a következőt:

• Csatlakoztassa az első huzalelőtolót, majd lépjen be a KETTŐS HUZALELŐTOLÓK (MULTIPLE WIRE FEEDERS) menübe.

• Nyomja le és engedje fel az indító kapcsolót, hogy aktiválja a huzalelőtolót.

• Majd olvassa le az első sorban a huzalelőtoló az azonosító számát (első alkalommal 1-nek kell lennie). Majd válasszon új azonosítószámot 2 és 4 között.

Helyezze a kurzort az ÚJ AZONOSÍTÓ SZÁM VÁLASZTÁSA (SELECT A NEW ID NUMBER) sorba. A plusz/mínusz gombokkal állítsa be a kívánt számot 1 és 4 között. Nyomja meg az ENTER gombot.

A felső sorban az azonosító szám a kívánt számra változik.

• Csatlakoztassa a következő huzaladagolót.

• Nyomja le és engedje fel az indító kapcsolót, hogy aktiválja a huzalelőtolót. Láthatja, hogy az egység azonosítója az 1.

Készen van a konfiguráció, a szokásos módon használhatja a berendezést. Ugyanilyen módon konfigurálhat és működtethet négy huzaladagolót. Több huzaladagoló esetén nem az a fontos, hogy milyen azonosító számot kaptak, hanem az, külön azonosítójuk legyen, hogy meg lehessen különböztetni azokat.

Ügyelni kell arra, hogy ne adjuk ugyanazt az azonosítót két huzalelőtolónak. Ha ez mégis bekövetkezne, az egyik egység kikapcsolásával majd az eljárás elölről kezdésével korrigálja a helyzetet. Mindig előhívhatja a KETTŐS HUZALELŐTOLÓK (MULTIPLE WIRE FEEDERS) menüt és a kapcsoló lenyomásával ellenőrizheti a csatlakoztatott huzalelőtolók azonosítóit.

A CSATLAKOZTATOTT HUZALELŐTOLÓK AZONOSÍTÓI (CONNECTED WIRE FEEDERS ID) sorban látható az összes aktivált huzalelőtoló azonosítója.

0460 896 501

- 65 -

Page 66

9 KONFIGURÁCIÓ MENÜ

9.14 Minőség-ellenőrzési funkciók

Főmenü Konfigurációs menü Minőség-ellenőrzési funkciók

Az elkészült hegesztések naplózásának feltételei a Minőség-ellenőrzési funkciók alatt a Konfigurációs menüben találhatók.

Válassza a megfelelő sort, és nyomja meg az ENTER gombot. Ha a BE (ON) módot választotta, minden hegesztés .aqd szövegfájlként tárolódik, naponta új fájlként. Itt az alábbi információ tárolódik:

• A hegesztés indításának ideje

• Hegesztés időtartama

• Max., min. és átlagos áram a hegesztés alatt

• Max., min. és átlagos feszültség a hegesztés alatt

• Max., min. és átlagos teljesítmény a hegesztés alatt

A minőség-ellenőrzési funkcióról további információkat a „Minőség-ellenőrzési funkciók” fejezetben olvashat.

9.15 Karbantartás

Főmenü → Konfiguráció menü → Karbantartás

Ebben a menüben állíthatja be a karbantartási időközöket, pl. hogy hány hegesztési indítás után szükséges karbantartást végezni (pl. a csúcs cseréje). Válassza ki a KARBANTARTÁSI IDŐKÖZ sort, majd az ENTER gombot lenyomva határozza meg a hegesztés indítások számát, amelyek után karbantartást kell végezni. Majd a plusz/mínusz gombokkal módosítsa az értéket, amíg el nem éri a kívánt értéket. Amikor letelik a megadott intervallum, a hibalistában megjelenik az 54-es hibakód. Lenullázható a NULLÁZÁS (RESET) nyomógombbal.

Amikor az indítások száma helyett az ÖSSZES ÜZEMIDŐ HATÁRÉRTÉKE (TOTAL RUNNING TIME LIMIT) lett kiválasztva, vegye fel a kapcsolatot egy engedéllyel rendelkező ESAB szerviztechnikussal.

0460 896 501

- 66 -

Page 67

9 KONFIGURÁCIÓ MENÜ

9.16 Hosszmérték

Főmenü → Konfigurációs menü → Hosszmérték

Itt a hosszmérték választható ki: metrikus vagy angolszász mértékegységek.

9.17 Mérési érték gyakorisága

Főmenü → Konfigurációs menü → Mérési érték gyakorisága

A mérési érték gyakorisága állítható be azzal, ha 1 és 10 Hz közötti értékre választ az egyik plusz/mínusz gombbal. Az értékmérés gyakorisága csak a mért adatokat érinti a minőségre vonatkozó adatok számításai során.

9.18 Regiszter gomb

Konfigurációs menü → Regiszter gomb

A REGISZTER GOMB (REGISTER KEY) funkcióval megnyithat egyes funkciókat, amelyek nem szerepelnek a vezérlőpanel alapverziójában. Ezekkel a funkciókkal kapcsolatos tudnivalók érdekében lásd a „MENÜSTRUKTÚRA” rész „MIG/MAG” fejezetét.

A funkciókhoz aló hozzáférés érdekében vegye fel a kapcsolatot az ESAB-bal. Ha megadja az egység sorozatszámát, kap egy kulcskódot, amit be kell írni a REGISZTER GOMB (REGISTER KEY) menübe.

Nyomja meg az ENTER GOMBOT (ENTER KEY), és írja rá a gomb kódját a kijelzőn megjelenő billentyűzetre. A baloldali gombbal és a nyíl gombokkal vigye a kurzort a kívánt karakter fölé. Nyomja meg az ENTER gombot. A karaktersor regisztrálása után nyomja meg a ELVÉGEZVE (DONE) gombot.

A gomb aktiválásához nyomja meg az ACTVTE (ACTVTE) gombot. Egy üzenet jelenik meg: GOMB AKTIVÁLVA (KEY ACTIVATED). Ha a regisztráció nem volt sikeres, a következő üzenet jelenik meg: HIBÁS GOMB (INCORRECT KEY). Ellenőrizze a gombhoz rendelt kódot és próbálja újra.

0460 896 501

- 67 -

Page 68

10 ESZKÖZÖK

Főmenü → Eszközök

Ez a menü a következő almenüket tartalmazza:

• Hibalista

• Export/Import

• Intéző

• Beállítási határértékek szerkesztése

• Határérték beállítások szerkesztése

• Bekapcsolási statisztika

• Minőség-ellenőrzési funkciók

• A felhasználó által definiált szinergikus adatok

• Naptár

• Felhasználói fiókok

• Információegység

10.1 Hibalista

Főmenü → Eszközök → Hibalista

A hibakódokkal azt jelzik, hogy hiba keletkezett a hegesztési eljárás során. Ezt a kijelzőn egy legördülő menü jelzi. Egy felkiáltójel jelenik meg a kijelző jobb felső sarkában.

MEGJEGYZÉS!

Amint előhívja a hibalista menüt, eltűnik a kijelzőről.

A hegesztőkészülék használata közben keletkező minden hiba hibaüzenetekkel van dokumentálva a hibalistában. Legfeljebb 99 hibaüzenet tárolható. Ha a hibalista megtelik, azaz ha 99 hibaüzenet van benne, a legrégibb üzenet automatikusan törlődik, amikor új hiba keletkezik.

A következő információ tekinthető meg a hibalista menüjében:

• A hiba hibaszáma

• A hiba keletkezésének dátuma

• A hiba keletkezésének időpontja

• Az egység, ahol a hiba keletkezett

• A hiba hibakezelési kódja

Egységek

0460 896 501

- 68 -

Page 69

10 ESZKÖZÖK

1 = hűtőegység 4 = távvezérlő egység 2 = áramforrás 5 = váltakozó áramú egység 3 = huzaladagoló egység 8 = vezérlőpanel

10.1.1 A hibakódok ismertetése

Hibakód Leírását 1 Programozható memória hibája, (EPROM)

Hiba van a program memóriában. A hiba nem tilt le semmilyen funkciót. Intézkedés: Indítsa újra a berendezést. Ha a hiba nem szüntethető meg,

hívja a szerviztechnikust.

2 Mikroprocesszor RAM hiba

A mikroprocesszor képtelen a belső memória egy bizonyos memóriahelyét olvasni/írni.

A hiba nem tilt le semmilyen funkciót. Intézkedés: Indítsa újra a berendezést. Ha a hiba nem szüntethető meg,

hívja a szerviztechnikust.

3 Külső RAM hiba

A mikroprocesszor képtelen a külső memória egy bizonyos memóriahelyét olvasni/írni.

A hiba nem tilt le semmilyen funkciót. Intézkedés: Indítsa újra a berendezést. Ha a hiba nem szüntethető meg,

hívja a szerviztechnikust.

4 5 V hálózati feszültség alacsony

Az áramellátás feszültségértéke túl alacsony. A folyamatban lévő hegesztési folyamat leáll és nem lehet újraindítani. Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

Ha a hiba nem szüntethető meg, hívja a szerviztechnikust.

5 Az egyenáramú középfeszültség a határértékeken kívül van.

A feszültség vagy túl alacsony, vagy túl magas. A túl magas feszültség kiváltó oka lehet az elektromos hálózat erős feszültségingadozása, vagy a túl gyenge áramellátás (az áramellátás magas induktanciája vagy fázishiány).

A tápegység leáll és nem lehet újraindítani. Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

Ha a hiba nem szüntethető meg, hívja a szerviztechnikust.

6 Magas hőmérséklet

Működésbe lépett a túlmelegedés ellen védő megszakító. Az aktuális hegesztési folyamat leáll és nem lehet újraindítani a megszakító

cseréje nélkül. Intézkedés: Ellenőrizze, hogy a hűtőlevegő bemeneti vagy kimeneti nyílásai

nincsenek-e elzárva vagy elszennyeződve. Ellenőrizze az alkalmazott működési ciklust, hogy meggyőződjön róla, hogy a berendezés nincs túlterhelve.

0460 896 501

- 69 -

Page 70

10 ESZKÖZÖK

Hibakód Leírását 7 Nagy primer áram

A tápegység túl sok áramot vesz fel az egyenáramú feszültségről, amely ellátja azt. A tápegység leállt, és nem lehet újraindítani.

Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást. Ha a hiba makacsul visszatér, hívja a szerviztechnikust.

8 Tápellátás 1. Alacsony akkumulátorfeszültség

Az áramkörön lévő akkumulátor, a W82vezérlőegységen belül cserét igényel. Amennyiben nem cserélik ki, az akkumulátorról működő memória

teljes tartalma elvész a kikapcsoláskor.

Intézkedés: Forduljon engedéllyel rendelkező ESAB szerviztechnikushoz.

9 Tápellátás 2

Külső forrásból származó hibakód

Intézkedés: Tekintse meg a csatlakoztatott egységek kézikönyvét.

10 Tápellátás 3

Külső forrásból származó hibakód

Intézkedés: Tekintse meg a csatlakoztatott egységek kézikönyvét.

11 Pillanatnyi szervo / huzaladagolási sebesség szervo

Külső forrásból származó hibakód

Intézkedés: Tekintse meg a csatlakoztatott egységek kézikönyvét.

12 Kommunikációs hiba (figyelmeztetés)

A rendszer CAN busz terhelése átmenetileg túl magas. Megszakadt a tápegység kapcsolata a vezérlőpanellel, vagy a huzaladagoló

egységgel. Intézkedés: Ellenőrizze a berendezést, hogy csak egyetlen huzaladatoló

egység vagy távvezérlő egység legyen hozzá csatlakoztatva. Ha a hiba nem szüntethető meg, hívja a szerviztechnikust.

14 Kommunikációs hiba

A rendszer CAN busz a túlterheltség miatt átmenetileg nem működik. A folyamatban lévő hegesztési folyamat leáll. Intézkedés: Ellenőrizze a berendezést, hogy csak egyetlen huzaladatoló

egység vagy távvezérlő egység legyen hozzá csatlakoztatva. Az egység újraindításához kapcsolja ki a hálózati áramellátást. Ha a hiba nem szüntethető meg, hívja a szerviztechnikust.

15 Elvesztett üzenetek

A mikroprocesszor képtelen elég gyorsan feldolgozni a bejövő üzeneteket, aminek következtében az információ elveszik.

Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást. Ha a hiba nem szüntethető meg, hívja a szerviztechnikust.

16 Magas üresjárási feszültség

Az üresjárási feszültség túl magas. Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

Ha a hiba nem szüntethető meg, hívja a szerviztechnikust.

0460 896 501

- 70 -

Page 71

10 ESZKÖZÖK

Hibakód Leírását 17 Nincs kapcsolat a másik egységgel.

Az aktuális tevékenység leáll, és a hegesztés nem indítható. Ezt a hibát okozhatja kapcsolati hiba (pl. a CAN vezeték) a hegesztési

adatokat tartalmazó egység és egy másik egység között. Az érintett egység megjelenik a hibalistában.

Intézkedés: Ellenőrizze a CAN kábelezést. Ha a hiba makacsul visszatér, hívja a szerviztechnikust.

19 Memóriahiba az akkumulátoros adattár RAM-ban.

Megszűnt a feszültség az akkumulátorban Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

Megtörtént a vezérlőpanel nullázása. A beállítások MIG/MAG, SPONTÁN, Fe, CO2 és az 1,2 mm mód esetén angol nyelvűek. Ha a hiba visszatér, hívja a szerviztechnikust.

22 Jeladó puffer túlcsordulás

A vezérlőpanel képtelen elég gyorsan információt továbbítani a többi egységbe.

Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

23 Vevő puffer túlcsordulás

A vezérlőpanel képtelen elég gyorsan feldolgozni a többi egységből érkező információt.

Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

25 Nem kompatibilis heg. adat formátum

Kísérelje meg a hegesztési adatokat USB-memóriában tárolni. Az USB-memória másféle adatformátumot használ, mint a hegesztési adattár.

Intézkedés: Használjon másmilyen USB-memóriát.

26 Programhiba

Valami meggátolta a processzort abban, hogy szokásos programozott feladatait ellássa.

A program automatikusan újraindul. Az aktuális hegesztési folyamat le fog állni. A hiba nem tilt le semmilyen funkciót.

Intézkedés: Ellenőrizze a hegesztési programok beállításait a hegesztés során. Ha a hiba megismétlődik, hívja a szerviz technikust.

27 Elfogyott a huzal / Hardver trap hiba

Külső forrásból származó hibakód

Intézkedés: Tekintse meg a csatlakoztatott egységek kézikönyvét.

28 Programadatok elvesztése

A program végrehajtása nem működik. Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

Ha a hiba makacsul visszatér, hívja a szerviztechnikust.

29 Nincs hűtővízáramlás

Külső forrásból származó hibakód Ez a hiba akkor jelenik meg, ha a készenléti üzemmódból való visszatérést

követő 10 másodpercen belül nem keletkezik elegendő hűtővízáramlás. Intézkedés: Tekintse meg a csatlakoztatott egységek kézikönyvét.

0460 896 501

- 71 -

Page 72

10 ESZKÖZÖK

Hibakód Leírását 30 Vezérlő időtúllépése

A vezérlő túl sok ideig nem reagált (csak MIG/MAG esetén).

32 Nincs gázáram

Külső forrásból származó hibakód

Intézkedés: Tekintse meg a csatlakoztatott egységek kézikönyvét.

40 Inkompatibilis egységek

Nem megfelelő huzaladagoló egység van csatlakoztatva. Az indítás meghiúsult.

Intézkedés: Csatlakoztassa a megfelelő huzaladagoló egységet.

54 Szerviz intervallum túllépés

Eltelt az érintkező csúcs cseréjére vonatkozó szerviz intervallum.

Intézkedés: Cserélje ki az érintkező csúcsot.

60 Kommunikációs hiba

A rendszer CAN-busza átmenetileg működésképtelenné vált a túl nagy terhelés miatt. Az aktuális hegesztési folyamat leállt.

Intézkedés: Ellenőrizze, hogy a berendezés megfelelően van csatlakoztatva. Az egység újraindításához kapcsolja ki a hálózati áramellátást. Ha a hiba makacsul visszatér, hívja a szerviztechnikust.

64 Vezérlési típus betöltési hiba

Egy nem támogatott vezérlési típus kerül elküldésre az U82egységről az áramforráshoz indításkor vagy a memória visszahívásakor.

Intézkedés: Módosítsa a vezérlő típusát.

70 Az aktuális mért értékek határértékének túllépése

Az aktuális mért értékek túllépték a határértéket. Intézkedés: Ellenőrizze, hogy helyes-e az aktuális határérték beállítása és a

csatlakozás minősége.

71 A feszültségértékek határértékének túllépése.

A feszültségértékek túllépték a határértéket. Intézkedés: Ellenőrizze, hogy helyes-e a feszültség határérték beállítása és

a csatlakozás minősége.

72 Az áramértékek határértékének túllépése.

Az áramértékek túllépték a határértéket. Intézkedés: Ellenőrizze, hogy helyes-e az áram határérték beállítása és a

csatlakozás minősége.

73 A WF áramérték határértékének túllépése.

A WF áramértékek túllépték a határértéket. Intézkedés: Ellenőrizze, hogy helyes-e a WF áram határérték beállítása és

a csatlakozás minősége.

75 Figyelem! Szin. adatok átszámolva

Szinergikus adatok átszámolva. Intézkedés: Az átszámolt adatok elfogadásához nyomja meg az Enter

billentyűt.

0460 896 501

- 72 -

Page 73

10 ESZKÖZÖK

Hibakód Leírását 76 A hegesztéshez bejelentkezés szükséges

A hegesztés indítása megtagadva, mert nincs bejelentkezett felhasználó. Ez a hiba csak akkor jelenik meg, ha a „Bejelentkezés szükséges szolgáltatás” funkció engedélyezve van.

Intézkedés: Aktiválja a felhasználói fiókot és jelentkezzen be.

78 Hiányzó megfelelő dip/spontán görbe

Az impulzushegesztéshez kiválasztott szinergiavonalhoz tartozó spontán görbe (azonos anyag, gázkeverék és méret) nem elérhető.

Intézkedés: Hozza létre a megfelelő felhasználói szinergikus spontán görbét, majd indítsa újra.

10.2 Export/Import

Főmenü → Eszközök → Export/Import

Az Export/Import menüben az USB-memórián keresztül lehet információt továbbítani és fogadni.

A következő információ továbbítható:

• Hegesztési adatok Export/Import

• Rendszerbeállítások Export/Import

• Beállítási határértékek Export/Import

• Mérési határértékek Export/Import

• Hibalista Export

• Minőség-ellenőrzési

Export

funkciólista

• Bekapcsolási statisztika Export

• Szinergikus programsorok Export/Import

• Alapbeállítások Export/Import

Illessze be az USB-memóriát. Az USB-memória csatlakoztatásának leírását lást az „USB-kapcsolat” fejezetben. Válasszon egy olyan sort, amelyben továbbítandó információ található. Nyomja meg az EXPORT (EXPORT) vagy IMPORT (IMPORT) gombot attól függően, hogy információt kíván exportálni vagy importálni.

0460 896 501

- 73 -

Page 74

10 ESZKÖZÖK

10.3 Intéző

Főmenü → Eszközök → Intéző

Az intézőben az USB-memóriában és a (C:\)-ben található információ is feldolgozható. Az intéző lehetővé teszi a hegesztési és a minőség-ellenőrzési adatok kézzel történő törlését és másolását.

Amikor az USB-memóriát csatlakoztatják, a kijelzőn a memória alapmappáját mutatja, ha mappa kiválasztása még nem történt.

A vezérlőpanel megjegyzi, hogy hol járt az intézőben, amikor azt a legutóbb használta, így a következő alkalommal ugyanoda térhet vissza a fájlstruktúrában.

Ahhoz, hogy megállapítsa a memóriában lévő szabad tárhely nagyságát, használja az INFO funkciót.

Az információ a FRISSÍTÉS (UPDATE) megnyomásával frissíthető.

Ha törölni akar vagy nevet módosítani, új mappát létrehozni, másolni vagy beilleszteni, nyomja meg az ALT. Megjelenik egy lista, amelyből választhat. Ha (..) vagy egy mappát választ, csak akkor hozhat létre egy új mappát vagy illeszthet be egy fájlba, amelyet korábban már másolt. Ha kiválasztott egy fájlt, az ÁTNEVEZÉS (RENAME), MÁSOLÁS (COPY) vagy BEILLESZTÉS (PASTE) opció hozzáadódik ha korábban már másolt egy fájlt.

Válasszon egy mappát vagy fájlt, és nyomja meg az ALT gombot.

0460 896 501

- 74 -

Page 75

10 ESZKÖZÖK

Ez a lista akkor jelenik meg, amikor megnyomják az ALT gombot.

10.3.1 Fájl/mappa törlése

Jelölje ki a törlendő fájlt vagy mappát, és nyomja meg az ALT gombot.

Válassza a TÖRLÉS (DELETE) parancsot, és nyomja meg az ENTER gombot.

A fájl/mappa eltávolítva. A törléshez a mappának üresnek kell lennie, vagyis először törölni kell a mappában lévő fájlokat.

10.3.2 Fájl/mappa átnevezése

Jelölje ki az átnevezendő fájlt vagy mappát, és nyomja meg az ALT gombot.

Válassza az ÁTNEVEZÉS (RENAME) parancsot, és nyomja meg az ENTER gombot.

Egy billentyűzet jelenik meg a kijelzőn. A baloldali gombbal módosítsa a sort és a nyíl gombokkal lépjen balra és jobbra. Válasszon ki egy használandó karaktert/funkciót, és nyomja meg az ENTER gombot.

10.3.3 Új mappa létrehozása

Válassza ki, hogy hová kerüljön az új mappa, és nyomja meg az ALT gombot. Válassza az ÚJ MAPPA (NEW FOLDER)

parancsot, és nyomja meg az ENTER gombot.

10.3.4 Fájlok másolása és beillesztése

Jelölje ki a másolandó fájlt, és nyomja meg az ALT gombot.

Válassza a MÁSOLÁS (COPY) parancsot, és nyomja meg az ENTER gombot.

Helyezze a kurzort abba a mappába, ahol a másolt fájlnak lennie kell, és nyomja meg az ALT gombot.

0460 896 501

- 75 -

Page 76

10 ESZKÖZÖK

Válassza a BEILLESZTÉS (PASTE) parancsot, és nyomja meg az ENTER gombot.

A másolat elmentve az eredeti fájlnév másolata (Copy of) néven, pl.: WeldData.awd másolata (Copy of WeldData.awd).

10.4 Beállítási határértékek szerkesztése

Főmenü → Eszközök → Beállítási határértékek szerkesztése

Ebben a menüben beállíthatja a különféle hegesztési eljárásokra vonatkozó saját min. és max. értékeit. A határértékek nem lehetnek magasabbak vagy alacsonyabbal azoknál az értékeknél, amelyekre az áramforrás méretezve van. Ötven tárhely van. Válassza ki egy üres tárhely sorát, és nyomja meg az ENTER gombot. Válassza ki az eljárást (MIG/MAG, MMA, TIG), és nyomja meg az ENTER gombot. A MIG/MAG eljárásnál a feszültségre és a huzalelőtolás sebességére vonatkozó max. és min. értékek választhatók ki.

Az MMA és a TIG eljárásnál az áram max. és min. értékei módosíthatók.

Az értékek módosítása után nyomja meg a TÁROLÁS (STORE) gombot. Amikor megkérdezik, hogy a határértéket el kívánja-e menteni a tárhelyre, nyomja meg a NEM (NO) vagy az IGEN (YES) gombot. A tárhely értékei alul, a vonal alatt láthatók. Ebben az esetben a 2. tárhelyen az MMA határértékek: 20 – 394 A.

Az AUTO (AUTO) esetén a határértékek beállítása automatikusan történik az egyes hegesztési eljárásokra beállított határértékeknek megfelelően.

Amikor megkérdezik, hogy a beállítási értékeket automatikusan kívánja-e tárolni, nyomja meg a NEM (NO) vagy az IGEN (YES), majd a TÁROL (STORE) gombot, ha meg kívánja tartani a beállítást.

0460 896 501

- 76 -

Page 77

10 ESZKÖZÖK

10.5 Mérési határértékek szerkesztése

Főmenü → Eszközök → Mérési határértékek szerkesztése

Ebben a menüben beállíthatja a különféle hegesztési eljárásokra vonatkozó saját mérési értékeit. Ötven tárhely van. Válassza ki egy üres tárhely sorát, és nyomja meg az ENTER gombot. Válassza ki az eljárást az ENTER megnyomásával. Majd válassza ki a hegesztési eljárást a megjelenő listából, és nyomja meg újból az ENTER gombot.

A következő értékek választhatók ki: MIG/MAG esetén

• feszültség: idő(0–10másodperc) min., max., min. átlag, max. átlag

• áram: idő(0–10másodperc) min., max., min. átlag, max. átlag

• kimenet: min., max., min. átlag, max. átlag

• huzaladagoló egység: min., max., min. átlag, max. átlag

Tipp: Az előtolási problémák megelőzése érdekében – különösen robothegesztés során – javasolt, hogy maximális értéket adjanak meg az előtoló egység motoráramára. A magas motoráram előtolási problémákat jelent. A helyes max. érték megadásához ajánlott, hogy a motoráramot hegesztés közben egy hónapon át kísérjék figyelemmel. Ezután megadható a megfelelő maximális érték.

MMA és TIG esetén

• feszültség: idő(0–10másodperc) min., max., min. átlag, max. átlag

• áram: idő(0–10másodperc) min., max., min. átlag, max. átlag

• kimenet: min., max., min. átlag, max. átlag

Állítsa be a kívánt értéket az egyik jobboldali gombbal, és nyomja meg a TÁROL (STORE) gombot.

A párbeszéd dobozban rákérdeznek, hogy akarja-e tárolni a kiválasztott pontot. Nyomja meg az IGEN (YES) gombot, hogy elmentse az értéket. A tárhely értékei alul, a vonal alatt láthatók.

Az AUTO (AUTO) esetén a határértékeket automatikusan beállítják a legfrissebb használt mért értékeknek megfelelően.

Amikor a berendezés megkérdezi, hogy a mérési értékeket automatikusan kívánja-e tárolni, nyomja meg a NEM (NO) vagy az IGEN (YES), majd a TÁROLÁS (STORE) gombot, ha meg kívánja tartani a beállítást.

0460 896 501

- 77 -

Page 78

10 ESZKÖZÖK

10.6 Bekapcsolási statisztika

Főmenü → Eszközök → Bekapcsolási statisztika

A bekapcsolási statisztika a teljes hegesztési idő, a teljes felhasznált anyagmennyiség és az utolsó nullázás óta végzett hegesztések számának a nyilvántartására szolgál. Nyomon követhető az utolsó hegesztéshez tartozó hegesztési idő és a felhasznált anyag mennyisége. Tájékoztatási célokból ugyancsak megjelenik a hosszegységenként számított megolvadt huzalanyag és az, hogy mikor történt az utolsó nullázás.

A hegesztések száma nem nő, ha a hegesztés ideje 1 másodpercnél kevesebb volt. Ezért az ilyen típusú rövid hegesztések felhasznált anyagmennyisége nem jelenik meg. Az anyagfelhasználás és az idő azonban bele van számítva a teljes anyagfelhasználásba és a teljes hegesztési időbe.

Amikor megnyomja a NULLÁZÁS (RESET) gombot, minden számláló lenullázódik. A dátum és az idő rovatban a legutóbbi nullázás látható.

Ha nem nullázza le a számlálókat, azok automatikusan lenullázódnak, amikor bármelyik számláló eléri a maximális értéket.

Maximális számlálóértékek

Idő 999 óra, 59 perc, 59 másodperc Tömeg 13350000 gramm Mennyiség 65535

Az ügyfélspecifikus szinergikus beállítások használatakor nem számolják az anyagfelhasználást.

10.7 Minőség-ellenőrzési funkciók

Főmenü → Eszközök → Minőség-ellenőrzési funkciók

A minőség-ellenőrzési funkciókkal nyomon követheti az egyes hegesztéseknél a különböző érdekes hegesztési adatokat.

Ezek a funkciók a következők:

• A hegesztés indításának ideje.

• Hegesztés időtartama.

• Max., min. és átlagos áram a hegesztés alatt.

• Max., min. és átlagos feszültség a hegesztés alatt

• Max., min. és átlagos teljesítmény a hegesztés alatt

0460 896 501

- 78 -

Page 79

10 ESZKÖZÖK

A hegesztési input kiszámításához kiemelik a kiválasztott hegesztést. A jobb felső gombbal (#) böngésszen a hegesztések között, és állítsa be a hegesztés hosszát az alsó gombbal (*). Nyomja meg a FRISSÍTÉS (UPDATE) gombot és a hegesztő egység kiszámítja a hő inputot a kiválasztott hegesztésre.

A legutóbbi nullázás óta történt hegesztések száma megjelenik alul, egy sorban. Kb. max. 100 hegesztésről tárolhatók információk. Száznál több hegesztés esetén az első tárhelyet írja felül a berendezés. A hegesztésnek 1 másodpercnél tovább kell tartania ahhoz, hogy az adatok tárolódjanak.

A legutóbb regisztrált hegesztés megjelenik a kijelzőn, bár más regisztrált hegesztések között is lehet böngészni. Ha megnyomja a NULLÁZÁS (RESET) gombot, minden lista törlődik.

A hegesztési adatokat tartalmazó program leírása

Mindegyik hegesztési adatokat tartalmazó programnak van egy rövid leírása. A BEÁLLÍTÁS (SET) menüben és a LEÍRÁS SZERKESZTÉSE (EDIT DESCRIPTION) alatt az éppen lékért hegesztési adatok programjával kapcsolatban max. 40 karakteres leírás adható a belső billentyűzeten keresztül. Az aktuális leírás is módosítható vagy törölhető.

Ha a lekért programhoz leírás is tartozik, az egyébként megjelenített hegesztési paraméterek helyett az látható a MEMÓRIA (MEMORY), MÉRT ÉRTÉK (MEASURE) és TÁVIRÁNYÍTÁS (REMOTE) ablakban.

10.7.1 Minőségadatok tárolása

Főmenü → Eszközök → Export/Import

A vezérlőpanelben előállított fájlok xml fájlként tárolódnak. Ahhoz, hogy működjön, az USB-memóriát FAT rendszerűként kell megformázni. A vezérlőpanel használható az ESAB WeldPoint szoftverével, amely külön rendelhető meg.

Helyezze be az USB-memóriát a vezérlőpanelbe, lásd az „Intéző” fejezetet. Válassza ki a MINŐSÉG-ELLENŐRZÉSI FUNKCIÓLISTA elemet, és nyomja meg az

EXPORT gombot.

0460 896 501

- 79 -

Page 80

10 ESZKÖZÖK

A vezérlőpanelban tárolt összes minőségadat (a legutóbbi 100 hegesztésre vonatkozó információ) az USB memóriában tárolódik.

A fájl a QData mappában található. A QData mappa automatikusan jön létre, amikor beilleszti az USB memóriát a készülékbe.

A minőség-ellenőrzési funkcióról további információkat a „Minőség-ellenőrzési funkciók” fejezetben olvashat.

10.8 A felhasználó által definiált szinergikus adatok

Főmenü → Eszközök → A felhasználó által definiált szinergikus adatok

Létrehozhatja saját szinergikus görbéit, amelyek a huzalsebességéhez és a feszültséghez kapcsolódnak. Minimálisan tíz ilyen szinergikus görbe tárolható.

Egy új szinergikus görbe két lépésben hozható létre:

• Meg kell határozni az új szinergikus görbét több feszültség/huzalsebesség koordináta megadásával; lásd az alábbi ábrában az A-D pontokat.

Feszültség

Huzalelőtolás

• Meg kell határozni, hogy az új szinergikus görbe melyik huzal/gáz kombinációra vonatkozzon.

10.8.1 Meg kell határozni a feszültség/huzal koordinátákat.

A spontán módszerhez történő szinergikus görbék létrehozásához négy koordinátára van szükség, az impulzusos módszernél pedig két koordináta szükséges. Ezeket a koordinátákat el kell tárolni a tárazonosító számon, a különleges hegesztési adatok tárhelyein.

Spontán

0460 896 501

- 80 -

Page 81

10 ESZKÖZÖK

• Hívja elő a főmenüt és válassza a spontán MIG/MAG hegesztési módszert.

• Adja meg a kívánt feszültség értékeket és huzalelőtolási sebességet ezekhez a koordinátákhoz.

• Hívja elő a MEMÓRIA (MEMORY) menüt és tárolja az első koordinátát bármelyik számon. A spontán görbéhez tartozó négy koordináta bármilyen számon tárolható. Gyári szállítás esetén ezeket a 96., 97., 98. és 99. számon tárolják. A nagyobb tárazonosító számnak magasabb értékeket kell tartalmaznia a feszültségre, az R kezdőparaméterre és a huzalelőtolási sebességre, mint az azt megelőző azonosítójú tárhelynek. A fojtás és a szabályozó típusa hegesztési paramétereknek ugyanolyan értékkel kell rendelkezniük mind a négy tárazonosító számon.

• Meg kell határozni a szükséges a koordinátákat, majd lépjen a “Az érvényes huzalelőtolás/gáz kombináció meghatározása” fejezethez.

Impulzusos

• Hívja elő a főmenüt és válassza a MIG/MAG IMPULZUSOS hegesztési módszert.

• Adja meg a kívánt feszültség értékeket és huzalelőtolási sebességet ezekhez a koordinátákhoz.

• Hívja elő a MEMÓRIA (MEMORY) menüt és tárolja az első koordinátát bármelyik számon. A nagyobb tárazonosító számnak magasabb értékeket kell tartalmaznia a feszültségre, a huzalelőtolási sebességre, az impulzus frekvenciára, az impulzus amplitúdóra, az R kezdőparaméterre és az alapáramra, mint az azt megelőző azonosítójú tárhelynek. Az impulzusidő, ka, ki és a meredekség hegesztési paramétereknek mind a két tárazonosító számon azonos értékkel kell rendelkezni.

• Meg kell határozni a szükséges a koordinátákat, majd lépjen a “Az érvényes huzalelőtolás/gáz kombináció meghatározása” fejezethez.

10.8.2 Az érvényes huzal/gáz kombináció meghatározása

Helyezze a kurzort a WIRE (huzal) sorra, és nyomja meg az ENTER gombot.

0460 896 501

- 81 -

Page 82

10 ESZKÖZÖK

Válasszon egy olyan opciót, amely szerepel a listában, és nyomja meg az ENTER gombot.

Ugyanilyen módon válassza a VÉDŐGÁZ (SHIELDING GAS) lehetőséget, és nyomja meg az ENTER gombot.

Ugyanilyen módon válassza a HUZALÁTMÉRŐ (WIRE DIAMETER ) lehetőséget, és nyomja meg az ENTER gombot.

Válassza a SZINERGIKUS DIZÁJN PROGRAM 1 (SYNERGIC DESIGN SCHEDULE 1) elemet, és nyomja meg a TÁROL (STORE) gombot.

A művelet ezzel készen van – megtörtént a szinergikus görbe meghatározása.

MEGJEGYZÉS!

Megfelelő spontán szinergia szükséges az egyes impulzusokhoz.

Amikor új szinergikus görbét hoz létre az impulzusos hegesztési módszerhez, mindig figyelmeztető üzenetet fog kapni, hogy az adott görbét nem a spontán hegesztési módszerhez hozták létre. Az üzenet a következő: FIGYELMEZTETÉS! Nincs megfelelő

szinergikus görbe a spontán módszerhez.

10.8.3 Hozza létre saját huzal/gáz opcióját

A huzal/gáz opciók listája legfeljebb tíz saját opcióval bővíthető. Minden egyes lista alján vagy egy üres sor (---). A kurzort erre a sorra helyezve és az ENTER gombot megnyomva hozzáfér a billentyűzethez, ami lehetővé teszi a saját opcióinak a bevitelét.

Válassza a --- sort, és nyomja meg az ENTER gombot.

0460 896 501

- 82 -

Page 83

10 ESZKÖZÖK

A vezérlő billentyűzetének használata:

• A baloldali gombbal és a nyíl gombokkal vigye a kurzort a kívánt karakter fölé. Nyomja meg az ENTER gombot. Adjon meg egy teljes karaktersort maximum 16 karakterrel.

• Nyomja meg a KÉSZ (DONE) gombot. Az éppen definiált opció látható a listán.

Egy definiált opció törlése:

• Válassza ki a saját huzal/gáz opcióját a releváns listából.

• Nyomja meg a TÖRLÉS (DELETE) gombot.

MEGJEGYZÉS!

A felhasználó által definiált huzal/gáz opció nem törölhető, ha az része az aktuális munkamemóriában tárolt hegesztési adatoknak.

10.9 Naptár

Főmenü → Eszközök → Naptár

Itt állítható be a dátum és az idő.

Válassza ki a beállítani kívánt sort: év, hónap, nap, óra, perc, másodperc és UTC időzóna. Állítsa be a helyes értéket a jobboldali gombok egyikének használatával. Nyomja meg a BEÁLLÍTÁS (SET) gombot.

10.10 Felhasználói fiókok

Főmenü → Eszközök → Felhasználói fiókok

Esetenként minőségi szempontból különösen fontos, hogy az áramforrást illetéktelen felek ne használhassák.

Ebben a menüben a felhasználó neve, a fiók szintje és a jelszó rögzíthető.

Válassza ki a FELHASZNÁLÓNÉV parancsot, és nyomja meg az ENTER gombot. Lépjen egy üres sorra, és nyomja meg az ENTER gombot. Adjon meg egy új felhasználónevet a billentyűzeten a baloldali gombot, a jobb és a bal nyilat használva, és nyomja meg az ENTER gombot. Tizenhat felhasználó számlára van hely. A minőségi adatok fájljaiban nyilvánvaló, hogy egy adott hegesztést melyik felhasználó készítette.

0460 896 501

- 83 -

Page 84

10 ESZKÖZÖK

A FIÓK SZINTJE (ACCOUNT LEVEL) alatt válasszon a következők közül:

• Adminisztrátor - teljes hozzáférés (hozzáadhat új felhasználókat)

• Vezető felhasználó - mindenhez hozzáférhet a következők kivételével:

○ lakat funkció ○ kettős huzalelőtolók ○ naptár ○ felhasználói fiókok

• Normál felhasználó - hozzáférés a mérési menühöz.

• Hegesztési memória felhasználó – hozzáfér a mérési menühöz, de nem

változtathatja meg a feszültséget vagy a huzaladagolási sebességet

○ A memóriát használó hegesztő elérheti a HEGESZTÉSI adattárat, ahonnan

más memóriákat hívhat elő.

○ A memóriát használó hegesztő nem tárolhat el és nem módosíthat hegesztési

adattárakat.

A billentyűzetet használva írja be a jelszót a FELHASZNÁLÓI JELSZÓ (USER PASSWORD) sorba. Amikor az áramforrás be van kapcsolva és a vezérlőpanel aktiválva van, a kijelzőn kérik a jelszavát.

Ha ezt a funkciót nem használja, és hozzáférhetővé kívánja tenni az áramforrást és a vezérlőpanelt minden felhasználó számára, válassza a FELHASZNÁLÓI FIÓKOK KI (USER ACCOUNT OFF) parancsot.

Felhasználóváltás

Amikor a FELHASZNÁLÓI SZÁMLÁK BE vannak kapcsolva, ez a menü látható. Lehetőséget ad a felhasználóváltásra. Írja be a felhasználó jelszavát és jelentkezzen be, vagy válassza a KILÉPÉS lehetőséget, hogy visszatérjen az eszközök menübe.

10.11 Információegység

Főmenü → Eszközök → Információegység

Ebben a menüben a következő információt tekintheti meg:

• Gépazonosító

• Csomópont-azonosító 2 = áramforrás 3 = huzaladagolás 8 = vezérlőpanel

• Szoftver verzió

0460 896 501

- 84 -

Page 85

10 ESZKÖZÖK

0460 896 501

- 85 -

Page 86

11 PÓTALKATRÉSZEK RENDELÉSE

VIGYÁZAT!

Javítást és elektromos munkákat csak engedéllyel rendelkező szerviztechnikus végezhet. Csak eredeti cserealkatrészeket használjon.

U82kialakítása és tesztelése a 60974-1 és 60974-10 nemzetközi és európai szabványnak megfelelően történt. A szervizelést vagy javítást végző szervizcsapat feladata annak

ellenőrzése, hogy a termék továbbra is megfeleljen az említett szabványnak.

Pót- és kopó alkatrészek rendelhetők a legközelebbi ESAB forgalmazótól. Lásd e kiadvány legutolsó oldalát. Rendeléskor adja meg a termék típusát, sorozatszámát, megnevezését és a pótalkatrész listának megfelelően a pótalkatrész számát. Ez lehetővé teszi a rendelés összeállítását és a pontos szállítást.

0460 896 501

- 86 -

Page 87

MENÜSTRUKTÚRA

0460 896 501

- 87 -

Page 88

MENÜSTRUKTÚRA

0460 896 501

- 88 -

Page 89

MENÜSTRUKTÚRA

0460 896 501

- 89 -

Page 90

MENÜSTRUKTÚRA

0460 896 501

- 90 -

Page 91

MENÜSTRUKTÚRA

0460 896 501

- 91 -

Page 92

MENÜSTRUKTÚRA

Funkcionális különbségek

Functions U82Basic U82Plus

Super Pulse No Yes Limit editor Yes Yes File manager No Yes Auto save mode No Yes Release pulse Yes Yes Synergic lines Basic package = 111 lines Complete no of available lines User defined synergic data No Yes Production statistics No Yes

0460 896 501

- 92 -

Page 93

HUZAL ÉS GÁZ MÉRETEK

U82Basic - MIG/MAG welding with SHORT-/SPRAYARC

Wire type Shielding gas Wire diameter

Low alloy or unalloyed wire (Fe ER70S) CO

Ar + 18% CO

Ar + 8% CO

Ar + 23% CO

Stainless solid wire (Ss ER316LSi) Ar + 2% CO

Ar + 2% O

0,8 1,0 1,2 1,6*

Magnesium-alloyed aluminium wire (AlMg ER5356) Ar 1,0 1,2 1,6* Silicon-alloyed aluminium wire (AlSi ER4043) Ar

Ar + 50% He

Metal powder cored wire (Fe E70 MCW) Ar + 18% CO

Ar + 8% CO

Rutile flux cored wire (Fe E70 RFCW) Ar + 18% CO

Basic flux cored wire (Fe E70 BFCW) CO

Ar + 18% CO

Metal powder cored stainless wire (Ss MCW) Ar + 8% CO

1,0 1,2 1,6* 1,0 1,2 1,6*

1,2 1,4* 1,6*

1,2 1,4* 1,6* 1,2 1,4* 1,6*

1,2 1,4* 1,6*

1,2



Ar + 2% O

Ar + 18% CO

Ar + 2% CO

Silicon bronze (ERCuSi-A) Ar

Ar + 1% O

1,2



1,2



1,0 1,2 1,0 1,2

*) Only for Mig 4000i, 4001i, 4002c, 4004i Pulse, 5000i, 5002c, 6502c

U82Basic - MIG/MAG welding with PULSE

Wire type Shielding gas Wire diameter

Low-alloy or non-alloy wire (Fe ER70S) Ar + 18% CO

Ar + 8% CO

Stainless wire (Ss ER316LSi) Ar + 2% O

Ar + 2% CO

Stainless solid wire (Ss ER308LSi) Ar + 2% CO

Stainless solid wire (Ss ER309LSi) Ar + 2% CO

Stainless solid wire (Ss 309 MoL) Ar + 2% CO

1,0 1,2 1,6*



0,8 1,0 1,2 1,6*

0,9 1,0 1,2 1,6

1,0 1,2



0460 896 501

- 93 -

Page 94

HUZAL ÉS GÁZ MÉRETEK

Wire type Shielding gas Wire diameter

Stainless duplex wire (Duplex ER2209) Ar + 30% He + 1% O21,2

Magnesium-alloyed aluminium wire (AlMg ER5356) Ar 1,0 1,2 1,6* Magnesium-alloyed aluminium wire (AlMg ER5183) Ar 1,6 Silicon-alloyed aluminium wire (AlSi ER4043) Ar

Ar + 50% He

1,0 1,2 1,6*

1,0 1,2 1,6* Silicon-alloyed aluminium wire (AlSi ER4043) Ar + 30% He 0,9 1,0 1,2 Silicon-alloyed aluminium wire (AlSi ER4047) Ar 1,2 1,6 Silicon bronze (ERCuSi-A) Ar

Ar + 1% CO

1,0 1,2

Aluminium solid wire (Al99,5 ER1100) Ar 1,2 Metal powder-filled cored wire (Fe E70 MCW) Ar + 8% CO

Ar + 18% CO

Metal powder cored Stainless wire (Ss MCW) Ar + 2% O

Ar + 2% CO

Ar + 8% CO

1,2 1,4 1,6

1,2



1,2



1,2



*) Only for Mig 4000i, 4001i, 4002c, 4004i Pulse, 5000i, 5002c, 6502c

0460 896 501

- 94 -

Page 95

HUZAL ÉS GÁZ MÉRETEK

U82 Plus - MIG/MAG welding with SHORT-/SPRAYARC

Wire type Shielding gas Wire diameter

Low alloy or unalloyed wire

(FeER70S)

Ar + 18% CO

Ar + 2% O

Ar + 5% O2+ 5% CO

Ar + 8% CO

Ar + 23% CO

Ar + 15% CO2+ 5% O

Ar + 16% CO

Ar + 25% CO

Ar + 2% CO

Ar + 5% O

Stainless solid wire (Ss ER316LSi) Ar + 2% O

Ar + 30% He + 1% O

Ar + 2% CO

0,8 0,9 1,0 1,2 1,6*

0,8 1,0 1,2 1,6*

0,8 0,9 1,0 1,2 1,6*

0,8 1,0 1,2 1,6*

0,8 0,9 1,0 1,2 1,6*

0,8 1,0 1,2 1,6*

0,8 0,9 1,0 1,2 1,6*

0,8 1,0 1,2 1,6*

1,0 1,2



0,8 1,0 1,2 1,6*

0,8 0,9 1,0 1,2 1,6*



Ar + 3% CO2+ 1% H

Ar + 32% He + 3% CO2+ 1% H

Stainless solid wire (Ss ER307Si) Ar +2%O

Ar +2%CO

Stainless duplex wire

Ar + 2% O

(DuplexER2209)

Ar + 30% He + 1% O

Magnesium-alloyed aluminium wire

Ar 0,9 1,0 1,2 1,6*

(AlMgER5356) Silicon-alloyed aluminium wire

(AlSiER4043)

Metal powder cored wire

Ar Ar + 50% He

Ar + 18% CO

(FeE70MCW)

Ar + 8% CO

Rutile flux cored wire

(FeE70RFCW)

Ar + 18% CO

Basic flux cored wire

(FeE70BFCW)

Ar + 18% CO

0,8 0,9 1,0 1,2 1,6*

1,0 1,2

0,8 1,0 1,2

1,0



0,9 1,0 1,2 1,6* 0,9 1,0 1,2 1,6*

1,0 1,2 1,4* 1,6* 1,0 1,2 1,4* 1,6*

1,2 1,4* 1,6*



1,0 1,2 1,4* 1,6*



0460 896 501

SELF-SHIELDING

- 95 -



1,2 1,6*



Page 96

HUZAL ÉS GÁZ MÉRETEK

Wire type Shielding gas Wire diameter

Stainless flux cored wire (Ss RFCW) Ar + 18% CO

Ar + 8% CO

SELF-SHIELDING

Duplex rutile flux cored wire

Ar + 18% CO



1,2



1,2



1,6* 2,4*

1,2



(E2209FCAW) Metal powder cored stainless wire

Ar + 8% CO

1,2



(Ss MCW)

Ar + 2% O

Ar + 18% CO

Ar + 2% CO

1,2



ERNiCrMo Ar + 50% He 0,9 Silicon bronze (ERCuSi-A) Ar + 1% O

Ss ER347Si Ar + 2% CO

1,0 1,2



1,0 1,2 0,8 1,0 1,2

Almg ER5087 Ar 1,0 1,2 1,6 Copper and aluminium wire

(ERCuAl-A1)

Rutile flux cored wire

Ar Ar + 1% O

1,0 1,2



1,2

(FeRCWDual-S)

*) Only for Mig 4000i, 4001i, 4002c, 4004i Pulse, 5000i, 5002c, 6502c

U82 Plus - MIG/MAG welding with PULSE

Wire type Shielding gas Wire diameter

Low alloy or unalloyed wire

Ar + 18% CO

0,8 0,9 1,0 1,2 1,6*

(FeER70S)

Ar + 2% O

Ar + 2% CO

Ar + 5% O2+ 5% CO

Ar + 8% CO

Ar + 23% CO

Ar + 16% CO

Ar + 25% CO

Ar + 5% O

Stainless solid wire (Ss ER316LSi) Ar + 2% O

Ar 30% He + O

0,8 0,9 1,0 1,2 1,6*

0,8 1,0 1,2 1,6*

0,8 0,9 1,0 1,2 1,6*

0,8 1,0 1,2 1,6*

0,9



1,0 1,2



0,8 0,9 1,0 1,2 1,6*



0460 896 501

Ar + 2% O

Ar + 3% CO2+ 1% H

Ar + 32% He + 3% CO2+ 1% H

- 96 -

0,8 0,9 1,0 1,2 1,6*

0,8 0,9 1,0 1,2 1,6



Page 97

HUZAL ÉS GÁZ MÉRETEK

Wire type Shielding gas Wire diameter

Stainless solid wire (Ss ER308LSi) Ar + 2% CO

Stainless solid wire (Ss ER308LSi) Ar + 2% O

Stainless solid wire (Ss ER309LSi) Ar + 2% CO

Stainless solid wire (Ss 309 MoL) Ar + 2% CO

Stainless solid wire (Ss ER307Si) Ar +2%O

Ar +2%CO

Stainless duplex wire

Ar + 30% He + 1% O

(DuplexER2209)

Magnesium-alloyed aluminium wire (AlMg ER5356)

Magnesium-alloyed aluminium wire

Ar + 2% O

Ar Ar + 50% He

Ar + 30% He 1,2

(AlMg ER5356) Magnesium-alloyed aluminium wire

Ar 1,6

(AlMg ER5183) Silicon-alloyed aluminium wire

(AlSiER4043)

Ar Ar + 50% He

0,9 1,0 1,2 1,6

0,9

1,0 1,2



1,0

0,8 0,9 1,0 1,2 1,6* 1,2

0,9 1,0 1,2 1,6* 0,9 1,0 1,2 1,6*

Silicon-alloyed aluminium wire

Ar + 30% He 0.9 1.0 1.2

(AlSiER4043) Silicon-alloyed aluminium wire

Ar 1,2 1,6

(AlSiER4047) Metal powder cored wire

Ar + 18% CO

(FeE70MCW)

Ar + 8% CO

Metal powder cored stainless wire

Ar + 2% O

(Ss MCW)

Ar + 2% CO

Ar + 8% CO

ERNiCrMo Ar

Ar + 50% He Ar + 30% He + 2% H

Ar + 30% He + 0.5% CO

Silicon bronze (ERCuSi-A) Ar + 1% O

Stainless wire (1.3964) Ar + 8% O

1,0 1,2 1,4* 1,6* 1,0 1,2 1,4* 1,6*

1,2



1,2



1,2



1,0 1,2 0,9 1,0 1,2

1,0



1,0



1,0 1,2



1,0 1,2

1,0 ALACSONY 1,0 MAGAS

Copper and aluminium wire (ERCuAl-A1)

Aluminium solid wire

Ar Ar + 1% O

Ar 1,2

(Al99,5ER1100)

*) Only for Mig 4000i, 4001i, 4002c, 4004i Pulse, 5000i, 5002c, 6502c

0460 896 501

- 97 -

1,0 1,2 1,0 1,2

Page 98

HUZAL ÉS GÁZ MÉRETEK

MMA welding

Electrode type Electrode diameter

Basic 1,6 2,0 2,5 3,2 4,0 4,5 5,0 5,6* 6,0* Rutile 1,6 2,0 2,5 3,2 4,0 4,5 5,0 5,6* 6,0* 7,0* Cellulose 2,5 3,2

*) Only for Mig 4000i, 4001i, 5000i

Carbon, arc air Electrode diameters (mm): 4.0 5.0 6.0 10.0 13.0

U82Plus - MIG/MAG - ROBOT synergy group - with SHORT-/SPRAYARC

Wire type Shielding gas Wire diameter (mm)

AlMg ER5356 Ar 1,2 1,6 AlSi ER4043 Ar 1,2 1,6 ERCuSi-A Ar 0,8 1,0 ERCuAl-A1 Ar 1,0 ERCuSi-A Ar + 1% CO

Fe ER70S Ar + 18% CO

Fe ER70S Ar + 8% CO

Fe ER70S CO

Fe MCW 14.11 Ar + 18% CO

Fe MCW 14.11 Ar + 8% CO

Fe MCW 14.13 Ar + 18% CO

Fe MCW 14.13 Ar + 8% CO

Ss 307 Ar + 2% CO

Ss ER308LSi Ar + 2% CO

Ss 430 Lnb-Ti Ar + 2% CO

Ss 430LNb Ar + 2% CO

Ss 430Ti Ar + 2% CO

0,8 1,0

0,8, 0,9, 1,0, 1,2

1,2 1,4

0,8, 1,0, 1,2

0,8, 0,9, 1,0, 1,2

1,0

0,9 1,0

U82Plus - MIG/MAG - ROBOT synergy group - with PULSE

Wire type Shielding gas Wire diameter (mm)

AlMg ER5356 Ar 1,2 1,6 AlSi ER4043 Ar 1,2 1,6 ERCuAl-A1 Ar 1,0 ERCuSi-A Ar + 1% CO

0460 896 501

- 98 -

1,0

Page 99

HUZAL ÉS GÁZ MÉRETEK

Wire type Shielding gas Wire diameter (mm)

Fe ER70S Ar + 18% CO

Fe ER70S Ar + 8% CO

Ss 307 Ar + 2% CO

Ss ER308LSi Ar + 2% CO

Ss 430LNb Ar + 2% CO

Ss 430Ti Ar + 2% CO

0,8, 0,9, 1,0, 1,2

0,8, 1,0, 1,2

0,8, 0,9, 1,0, 1,2

0,8 1,0

0,9 1,0

U82Plus - MIG/MAG - SAT synergy group

Wire type Shielding gas Wire diameter (mm) Work area m/min

Fe ER70S Ar + 8% CO

Fe ER70S Ar + 18% CO

Fe ER70S Ar + 8% CO

Fe ER70S Ar + 18% CO

Fe ER70S Ar + 8% CO

Fe ER70S Ar + 18% CO

Ss 307 Ar + 2% CO

Fe MCW 14.11 Ar + 8% CO

Fe MCW 14.11 Ar + 18% CO

Fe MCW 14.11 Ar + 8% CO

Fe MCW 14.11 Ar + 18% CO

Ss 430LNb Ar + 2% CO

Ss 430Ti Ar + 2% CO

Ss 430 Lnb-Ti Ar + 2% CO

Ss ER308LSi Ar + 2% CO

1,0 16–25

0,9 16–29

0,9 17–29

0,8 19–29

0,9 19–29

0,8 20–26

1,0 12–21

1,2 6,5–14

1,2 7–14

1,4 5,9–12

1,4 6,6–12

1,0 14,2–25

0,9 16–27

1,0 14,2–25

1,0 14,2–27,5

1,0 15-27,5

0,9 16–28

0,8 18–29,5

0460 896 501

- 99 -

Page 100

RENDELÉSI SZÁM

Ordering no. Denomination

0460 820 880

0460 820 881

0460 820 882

0459 839 037



Control panel Aristo™ U82*

Control panel Aristo™ U82Plus*

Control panel Aristo™ U82Plus I/O*

Spare parts list

* For functional differences, see the "Functional differences" section. Instruction manuals and the spare parts list are available on the Internet at www.esab.com

0460 896 501

- 100 -

ESAB U82 Instruction manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

TARTALOMJEGYZÉK

1 BIZTONSÁG

2 BEVEZETÉS

2.1 Aristo U82 vezérlőpanel

2.1.1 Billentyűk és gombok

2.2 Helyszín

2.3 USB-csatlakozás

2.3.1 Illessze be az USB-memóriát

2.4 Első lépés – nyelvválasztás

2.5 Kijelző

2.5.1 A kijelzőn megjelenő szimbólumok

2.5.2 VRD ikonja és hiba kijelzése

2.6 Általános információ a beállításokról

2.6.1 Számértékek beállítása

2.6.2 Beállítás a megadott opciókkal

2.6.3 Beállítások BE/KI (ON/OFF)

2.6.4 VISSZA (QUIT) és ENTER

3 MENÜK

3.1 Főmenü

3.1.1 Konfiguráció menü

3.1.2 Eszközök menü

3.1.3 Hegesztési adatok beállítása menü

3.1.4 Mérés

3.1.5 Hegesztési adatok tárolása menü

3.1.6 Programváltozás menü

4 MIG/MAG HEGESZTÉS

4.1 Beállítások a hegesztési adatok beállítása menüben

4.1.1 MIG/MAG hegesztés spontán ívvel.

4.1.2 Impulzusos MIG/MAG hegesztés

4.2 A beállítások funkcióinak ismertetése

4.2.1 QSet

4.2.2 Szinergiacsoport

4.3 SuperPulse

4.3.1 Huzal- és gázkombinációk

4.3.2 Különböző impulzus módszerek

4.3.3 Huzaladagoló egység

5 MMA HEGESZTÉS

5.1 MMA hegesztés, egyenáram

5.2 MMA hegesztés váltakozó áram

5.3 A beállítások funkcióinak ismertetése

6 TIG HEGESZTÉS

6.1 Beállítások a hegesztési adatok beállítása menüben

6.1.1 Impulzus nélküli egyenáramú TIG hegesztés

6.1.2 Impulzusos egyenáramú TIG hegesztés

6.2 A beállítások funkcióinak ismertetése

6.3 Az egyéb funkciók ismertetése

7 FARAGÁS

7.1 Beállítások a hegesztési adatok beállítása menüben

7.2 Az egyes funkciók ismertetése

8 MEMÓRIAKEZELÉS

8.1 A vezérlőpanel működési módja

8.2 Tárolás

8.3 Előhívás

8.4 Törlés

8.5 Másolás

8.6 Szerkesztés

8.7 Név

9 KONFIGURÁCIÓ MENÜ

9.1 Lakat funkció

9.1.1 A lakat funkció státusa

9.1.2 A kód beállítása/módosítása

9.2 Távvezérlés

9.2.1 Elmaradt váltás

9.2.2 A digitális távirányító egység konfigurálása

9.2.3 Az analóg távirányító egység konfigurálása

9.2.4 Skála a bemenetekhez

9.3 MIG/MAG alapbeállítások

9.3.1 Működtetőkapcsoló mód (2-ütem/4-ütem)

9.3.2 4-ütem konfiguráció

9.3.3 Funkciógombok konfigurációja

9.3.4 Feszültségértékek impulzus módban

9.3.5 AVC adagoló

9.3.6 Release pulse

9.3.7 Feszültségszabályozó lapos statikus

9.3.8 Krátertölt. késl. idő akt.

9.3.9 Heg. ind. ív kik. késl. idő
