Aristo®

Kezelési utasítás

0459 287 501 HU 20170331

Valid for: from program version 2.14P

TARTALOMJEGYZÉK

BEVEZETÉS ..................................................................................................

1.1 Kezdje itt! ..................................................................................................

1.2 A vezérlőpanel működési módja.............................................................

1.3 Vezérlőpanel .............................................................................................

1.4 A kijelzőn megjelenő szimbólumok........................................................

1.5 Szoftverfrissítés .......................................................................................

MENÜK ..........................................................................................................

2.1 A főmenü és a mérési menü....................................................................

2.2 A választást kínáló menü.........................................................................

MIG/MAG HEGESZTÉS ................................................................................

3.1 Beállítások ................................................................................................

3.2 Az egyes funkciók ismertetése ...............................................................

TIG-HEGESZTÉS ..........................................................................................

4.1 Áttekintés ..................................................................................................

4.2 Beállítások ................................................................................................

4.3 Az egyes funkciók ismertetése ...............................................................

4 4 5 6 6

7 7

15 15 16

MMA-HEGESZTÉS........................................................................................

5.1 Beállítások ................................................................................................

FARAGÁS......................................................................................................

6.1 Beállítások ................................................................................................

ÁLTALÁNOS FUNKCIÓK..............................................................................

7.1 Távvezérlő egység ...................................................................................

7.2 Beállítások ................................................................................................

MEMÓRIAKEZELÉS .....................................................................................

8.1 Hegesztési adatok tárolása .....................................................................

8.2 Hegesztési adatok előhívása...................................................................

8.3 Hegesztési adatok törlése .......................................................................

ZÁRKÓD ........................................................................................................

HIBAKÓDOK .................................................................................................

10.1 Általános ...................................................................................................

10.2 A hibakódok jegyzéke ..............................................................................

10.3 A hibakódok leírása .................................................................................

24 24

25 26 27

29 29 30

ALKATRÉSZRENDELÉS ..............................................................................

GRAFIKON ........................................................................................................... 36

HUZAL ÉS GÁZ MÉRETEK ................................................................................. 37

MENÜSTRUKTÚRA ............................................................................................. 39

0459 287 501 © ESAB AB 2017

TARTALOMJEGYZÉK

RENDELÉSI SZÁMOK ......................................................................................... 46

A műszaki adatok külön értesítés nélküli módosításának joga fenntartva.

0459 287 501 © ESAB AB 2017

1 BEVEZETÉS

E kézikönyv az U6 vezérlőpanel működését mutatja be. A működésre vonatkozó általános információt megtalálja az áramforrás kezelési

utasításában.

1.1 Kezdje itt!

Ez a menü akkor jelenik meg a kijelzőn, amikor első alkalommal bekapcsolja az erőforrást.

A leszállított vezérlőpanel kijelzőjén először angol nyelvű szöveg jelenik meg. A vezérlőpanel 14 választható nyelven programozható: A választott nyelv beállítása:

Nyomja meg a gombot, hogy belépjen az első választást kínáló menübe.

Nyomja meg a gombot, hogy belépjen a konfigurációs menübe.

Nyomja meg a (a kijelző alján jobbra található) gombot, ameddig megjelenik a kijelzőn a kívánt nyelv.

1.2 A vezérlőpanel működési módja

A vezérlőpanel két egységből áll: az elsődleges memóriából és a hegesztési adatokat tartalmazó memóriából.

0459 287 501

- 4 -

1 BEVEZETÉS

Az elsődleges memóriában létrejön a hegesztési beállítások adatainak teljes halmaza, ami a hegesztési adatok számára fenntartott memóriában tárolódik.

Hegesztés közben mindig az elsődleges memória tartalma vezérli a folyamatot. Éppen ezért a hegesztési adatok memóriájából elő lehet hívni a hegesztési beállítások adatait az elsődleges memóriába.

Ne feledje, hogy az elsődleges memória a legfrissebb hegesztési beállítások adatait tartalmazza. Ezeket a beállításokat a hegesztési adatok memóriájából lehet előhívni, vagy egyenként lehet módosítani a beállításokat. Más szóval, az elsődleges memória soha nem üres, illetve soha nincsen lenullázva.

1.3 Vezérlőpanel

1. Kijelző

2. Feszültség beállító gomb A huzaladagolás sebességét és a

3. hegesztőáram értékét kiválasztó gomb

Kijelző nyomógombok (funkcióbillentyűk),

4. lásd a lenti részletezést

5. MENÜ gomb

Kijelző nyomógombok

E gombok funkciói (tehát az, hogy melyik mit csinál) attól függően változnak, hogy a kijelzőn melyik almenü jelenik meg. Az egyes gombok konkrét funkciójára a kijelző alján, az alsó sorban megjelenő szöveg utal, a gomboknak megfelelően. (A szöveg melletti fehér pont jelzi, hogy a gomb aktív.)

Ha az útmutató arra kéri, hogy nyomjon meg egy ilyen típusú gombot, a cél az, hogy a vonatkozó kijelzett szöveg alatti funkciógombot nyomja meg.

MENÜ nyomógomb

A főmenüből ezzel a nyomógombbal jut el a választást felkínáló menühöz (lásd a <> tételt). Ha egy másik menüben van, egy menüvel vissza tud lépni.

0459 287 501

- 5 -

1 BEVEZETÉS

1.4 A kijelzőn megjelenő szimbólumok

Vissza a főmenübe.

Léptesse a kurzort egy új beállítási paraméterre.

Módosítsa a funkciót a kiválasztott sorban.

Növelje az értéket.

Csökkentse az értéket.

1.5 Szoftverfrissítés

Ha ez a figyelmeztetés megjelenik a kijelzőn, ez azt jelenti, hogy az áramforrás nem támogatja ezt a funkciót.

A frissített szoftvert kérje az ESAB engedéllyel rendelkező szervizmérnökétől.

0459 287 501

- 6 -

2 MENÜK

A vezérlőpanelen többféle menü fut: a főmenü, a mérési menü, a választást kínáló menü, a folyamat menü, a beállítások menü, a konfigurációs menü és a memória menü. Indításkor egy induló képernyő látható, ami a vezérlőpanel típusára és az alkalmazott szoftververzióra vonatkozó információt tartalmaz.

2.1 A főmenü és a mérési menü

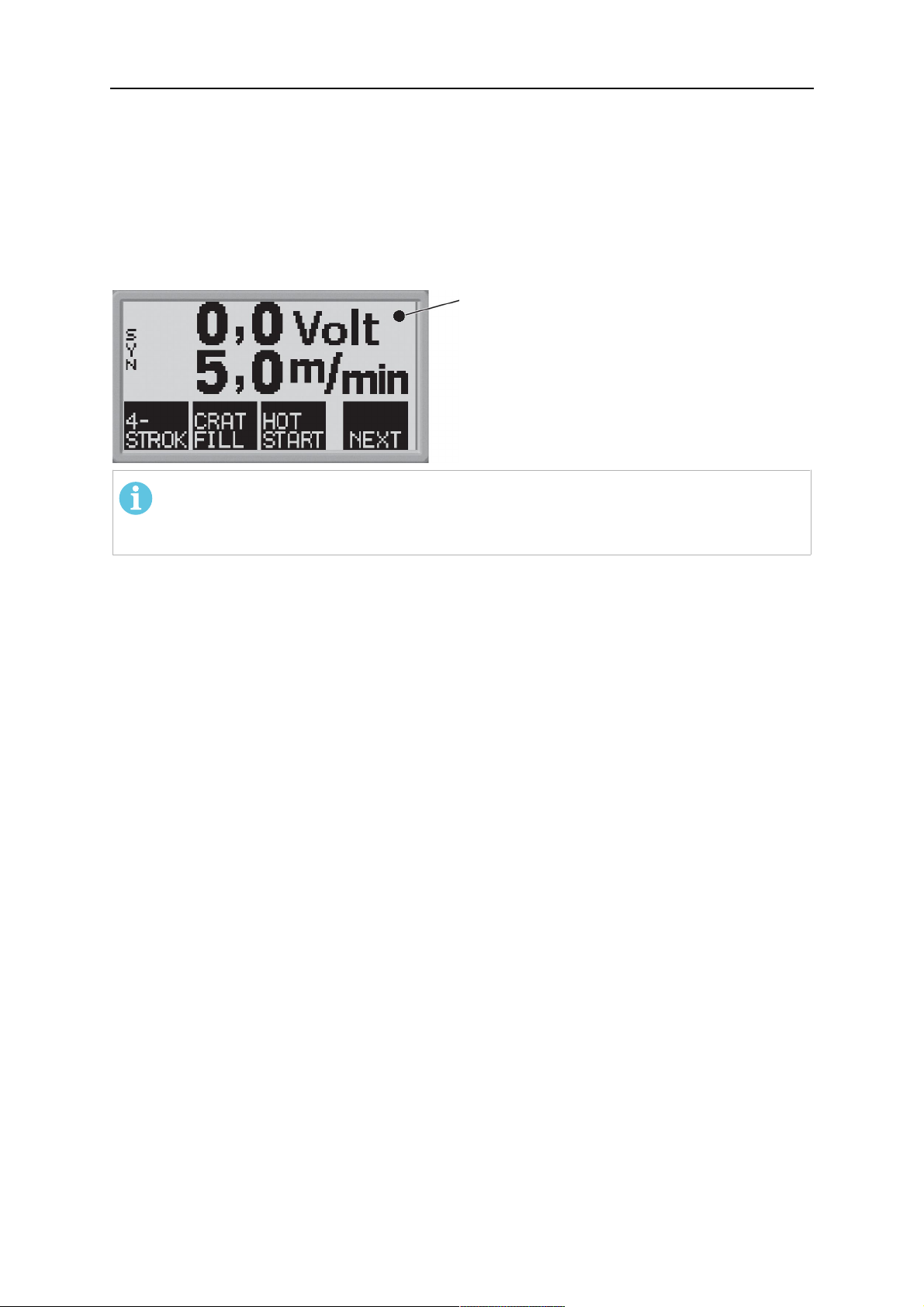

A főmenü az indítás után mindig azonnal megjelenik, hogy mutassa a beállított értékeket. Ha a hegesztés megkezdésekor a főmenüben van, a menü automatikusan vált és a mért értékeket mutatja (a mérési menü). A mért értékek a hegesztés befejezése után is láthatóak maradnak a kijelzőn.

A többi menü a mérési értékek elvesztése nélkül is előhívható. A mérési értékek helyett csak akkor jelennek meg a beállítások, amikor a gombot elfordítják,

illetve megváltoztatják a hegesztési módszert.

2.2 A választást kínáló menü

A választás menüben választhatja ki azt a menüt, ahová tovább kíván lépni: folyamat, beállítások, konfigurációs vagy memória menü.

A folyamat menü A beállítások menü

Ezen menü segítségével módosíthatja a hegesztési eljárást, az anyagtípust stb.

A konfigurációs menü

Ezen menü segítségével módosíthatja a nyelvet, a mértékegységet stb.

Ezen menü segítségével állíthatja be a hegesztési paramétereket, pl. előzetes gázáram, melegindítási idő, krátertöltési idő stb.

A memória menü

Ezen menü segítségével tárolhatja el, töltheti be és/vagy törölheti a különféle hegesztési adat beállításokat. A hegesztési adatok számára tíz memóriahely áll rendelkezésre.

0459 287 501

- 7 -

3 MIG/MAG HEGESZTÉS

A MIG/MAG hegesztéshez használt ív megolvasztja a hegesztési területre folyamatosan adagolt kitöltő huzalt (az elektródát), miközben a megolvadt szakaszt védőgáz védi.

Az impulzusok befolyásolják a huzalról a megolvadt cseppek továbbítását, hogy stabil és fröcskölésmentes ív keletkezzen még alacsony hegesztési értékek mellett is.

3.1 Beállítások

Impulzus nélküli MIG/MAG hegesztés

Beállítások Beállítási tartomány Lépések Alapbeállítás

2/4 ütem

Krátertöltés KI vagy BE - KI Krátertöltési idő 0–5 másodperc 0,1 másodperc 1,0 másodperc Melegindítás KI vagy BE - KI Melegindítási idő 0,0–10,0 mp 0,1 másodperc 1,5 másodperc Kúszóstart KI vagy BE - BE

Gáz kifúvatás

2 ütem vagy 4 ütem - 2 ütem

- - -

Hideg huzal adagolás - - QSet KI vagy BE - KI Szinergia KI vagy BE -

A becsült

KI vagy BE - KI

áramerősség megjelenítése

Inductancia 0–100 1 70 Gázelőáramlás 0,1 - 25 másodperc 0,1 másodperc 0,1 másodperc

Kioltási idő

0–0,35 mp 0,01 másodperc 0,08 másodperc

SCT SYN, KI, BE - SYN R kezdőparaméter 8,0–60,0 0,25 Gázutóáramlás 0,1–20 mp 1 másodperc 1 másodperc Ponthegesztés KI vagy BE - KI Ponthegesztési idő 0,1 - 25 másodperc 0,1 másodperc 0,1 másodperc Feszültség 8–60 0,25 V (egy tizedes

jeggyel)

Huzalelőtolási

0,8–25,0 m/perc 0,1 m/perc 5 m/perc

szinergia ingadozás ±0

sebesség Trigger adatok KI, BE vagy ÍV KI - KI Méretek METRIKUS vagy

- METRIKUS

BRIT Panel engedélyezve KI vagy BE - BE Automatikus mentés KI vagy BE - KI AVC adagoló KI vagy BE - KI Határértékek KI vagy BE - KI Zárkód KI vagy BE - KI

0459 287 501

- 8 -

3 MIG/MAG HEGESZTÉS

Ezeket a funkciókat mindaddig nem lehet megváltoztatni, ameddig a hegesztés folyik.

A szinergiavezeték szállításkor: tömör huzal (ER70S), CO2védőgáz, huzalátmérő 0,8 mm.

A kioltási idő beállítása csak akkor elérhető, ha az SCT KI VAN KAPCSOLVA. Ez akkor valósul meg, ha az SCT beállítás = KI, vagy az SCT beállítás = SYN, és a kiválasztott szinergikus görbe esetében az STC KIKAPCSOLT állapotban van.

Impulzusos MIG/MAG hegesztés

Beállítások Beállítási tartomány Lépések Alapbeállítás

2/4 ütem

2 ütem vagy 4 ütem - 2 ütem

Gáz kifúvatás

- - -

Hideg huzal adagolás - - A becsült

KI vagy BE - KI áramerősség megjelenítése

Gázelőáramlás 0,1 - 25 másodperc 0,1 másodperc 0,1 másodperc Kioltási idő

SCT

0–0,35 mp 0,01 másodperc 0,08 másodperc

SYN, KI, BE - SYN Gázutóáramlás 0–20 mp 1 másodperc 1 másodperc

Ponthegesztés KI vagy BE - KI Ponthegesztési idő 0,1 - 25 másodperc 0,1 másodperc 0,1 másodperc Feszültség 8–60 0,25 V (egy tizedes

jeggyel)

Huzalelőtolási

0,8–25,0 m/perc 0,1 m/perc 5 m/perc

szinergia ingadozás ±0

sebesség Trigger adatok KI, BE vagy ÍV KI - LETILTÁS Méretek METRIKUS vagy

- METRIKUS

BRIT Panel engedélyezve KI vagy BE - BE Automatikus mentés KI vagy BE - KI AVC adagoló KI vagy BE - KI Határértékek KI vagy BE - KI Zárkód KI vagy BE - KI Pinch-off/záró

impulzus

Ezeket a funkciókat mindaddig nem lehet megváltoztatni, ameddig a hegesztés folyik.

Csak akkor állítható be, ha az SCT ki van kapcsolva

0459 287 501

0–100% 1 %

- 9 -

3 MIG/MAG HEGESZTÉS

3.2 Az egyes funkciók ismertetése

2 ütem

A hegesztőpisztoly kapcsolójának kétütemű működtetése

A = Védőgáz előáramlás

B = Melegindítás C = Hegesztés D =

Kráterkitöltés

E = Gáz előáramlás

A kétütemű vezérlési módban a hegesztőpisztoly kapcsolójának (1) megnyomásával megindul az előzetes gázáram (amennyiben alkalmazzák) és ívet húznak. A működtető kapcsoló felengedésével (2) megkezdődik a kráter kitöltés (amennyiben alkalmazzák), kioltódik az ív és megindul az utólagos gázáramlás (amennyiben alkalmazzák).

TIPP: Amennyiben kráterkitöltés közben még egyszer megnyomják a hegesztőpisztoly működtető kapcsolóját, a hegesztés szükség szerinti ideig folytatható (amint a kipontozott vonal is mutatja) a kráterkitöltés beállításainak alkalmazásával. A kráterkitöltés úgy is leállítható, ha a kráterkitöltés folyamata közben gyorsan lenyomják, majd rögtön felengedik a kapcsolót.

- A 2 ütem aktiválása a főmenüben történik.

0459 287 501

- 10 -

3 MIG/MAG HEGESZTÉS

4 ütem

A hegesztőpisztoly négyütemű vezérlése során használt funkció

A = Védőgáz előáramlás

B = Melegindítás C = Hegesztés D =

Kráterkitöltés

E = Gáz előáramlás

A négyütemű vezérlési módban a működtető kapcsoló megnyomásával megindul az előzetes gázáram (1). A hegesztés folyamata a működtető kapcsoló (2) elengedésekor kezdődik. A hegesztés végeztével a hegesztő ismét megnyomja a működtető kapcsolót (3), ezzel megindul kráterkitöltés (amennyiben alkalmazzák) és a hegesztési beállítások alacsonyabb értékekre állnak be. A működtető kapcsoló ismételt elengedésével (4) kioltódik az ív és megindul az utólagos gázáram (amennyiben működik).

TIPP: A működtető kapcsoló elengedésekor leáll a krátertöltés. A gomb lenyomva tartásával a kráterkitöltési funkció legalacsonyabb beállításai mellett folytatódik a hegesztés (kipontozott vonal).

- A 4 ütem aktiválása a főmenüben történik.

Krátertöltés

A kráter kitöltésével meg lehet előzni a munkadarabban a pórusok, repedések kialakulását és a kráterek képződését a hegesztés leállításakor.

A krátertöltési idő beállítása a beállítások menüben történik.

Melegindítás

A melegindítás a hegesztés megkezdésekor szabályozható időtartamig megnöveli a hegesztőáramot, ezáltal csökkentve a varrat kezdésénél a kötéshiba veszélyét.

- A melegindítási idő beállítása a beállítások menüben történik.

Kúszóstart

A kúszóstart funkció az előzetesen beállított huzaladagolási sebességet 50 %-ra csökkenti egészen addig, ameddig a huzal eléri a munkadarabot.

A kúszóstart aktiválása a főmenüben történik.

Gáz kifúvatás

Használja a gáz kifúvatás funkciót, hogy megmérje a gázáramot, illetve kifúvassa a levegőt vagy a nedvességet a gázvezetékből a hegesztés megkezdése előtt. A kifúvatás addig tart, ameddig a gombot benyomva tartja; ez megakadályozza a feszültség ráadását és a huzaladagolás indítását.

- A gázlefúvatás aktiválása a főmenüben történik.

0459 287 501

- 11 -

3 MIG/MAG HEGESZTÉS

Hideg huzal előtolás (huzalbefűzés)

A hideg huzal előtolását az ívhúzás nélküli huzaladagoláshoz használják. A huzaladagolás addig tart, ameddig a gombot benyomva tartják.

A hideg huzal előtolás aktiválása a főmenüben történik.

QSet™

A QSet™ a hegesztési paraméterek beállítását segíti elő.

• Ha a gombot az óramutató járásával azonos irányba forgatják, nő (+) az ív hossza.

• Ha a gombot az óramutató járásával ellentétes irányba forgatják, csökken (-) az ív hossza.

RÖVID ÍV Amikor egy új huzal-/gáztípussal első alkalommal hegesztenek, a QSet™ automatikusan

beállítja az összes szükséges hegesztési paramétert. Ezt követően a QSet™ tárolja a jó hegesztéshez szükséges valamennyi adatot. A feszültség automatikusan igazodik a huzaladagolási sebességben bekövetkezett változásokhoz.

SPRAY ÍV A spray ív területéhez közeledve a QSet™ értékét növelni kell. A sima spray ívvel végzett

hegesztéskor kapcsolja ki a QSet™ funkciót. Minden beállítás a QSet™-ből származik a feszültség kivételével, amelyet be kell állítani.

Ajánlás: A QSet™-tel végzett első hegesztést (6 másodpercig) próbadarabon végezzék, hogy minden adat helyes legyen.

MEGJEGYZÉS!

A QSet funkció és a szinergia funkció nem aktiválható egyszerre.

- A QSet aktiválása a folyamat menüben történik.

Szinergia

Minden huzaltípus, huzalátmérő és gázkeverék kombinációja egyedi huzaladagolási sebességet és feszültséget (ívhosszat) kíván a stabil ív biztosításához. A feszültséget (az ív hosszát) automatikusan szabályozzák a hegesztő által választott, előre programozott szinergikus beállítások, ami nagyban megkönnyíti az optimális hegesztési paraméterek gyors meghatározását. A huzaladagolási sebesség és az egyéb paraméterek közötti kapcsolatra szinergikus jellemzőkként, illetve szinergikus beállításként hivatkozunk.

Szinergia BE: a főmenüben látható a beállított huzaladagolási sebesség, valamint a pozitív és negatív eltérés a szinergiavonal feszültségértékétől.

A pozitív eltérést a SYN feletti, a negatív eltérést a SYN alatti vonal jelöli.

Szinergia KI: a főmenü a feszültség és a huzaladagolás beállított értékeit mutatja.

- A szinergia aktiválása a folyamat menüben történik.

Szinergiavezeték-csomag

A berendezéssel együtt szállított szinergiavezeték-csomag neve „Standard szinergikus vezeték”.

Szinergiavezetékek más csomagjai is megrendelhetők, de ezeket csak az arra jogosult ESAB szervizmérnök telepítheti.

0459 287 501

- 12 -

3 MIG/MAG HEGESZTÉS

A becsült áramerősség megjelenítése

A rendszer a kiválasztott szinergikus ív alapján kiszámolja a becsült áramerősséget az aktuális huzalelőtolási sebesség felhasználásával. A beállítást a főmenüben, az AMP nyomógombbal választhatja ki.

A becsült áramerősség megjelenítése hasznos referenciaként szolgál, ha a hegesztő nem tudja megállapítani a helyes huzaladagolási sebességet. A kötés típusától és a hegesztő által alkalmazott túllógástól (a csúcs és a munkadarab távolságától) függően némi eltérés lesz a becsült áramerősség és a valós, mért áramerősség között. A nagy eltérés azt jelentheti, hogy a túllógást az optimális hegesztési eredmény érdekében módosítani kell.

A becsült áramerősség a főmenüben jelenik meg a huzalelőtolási sebesség vagy a feszültség módosításakor. A huzalelőtolási sebességet megjelenítő sort a becsült áramerősség váltja fel a kijelzőn. A hegesztőáram mért értékei ugyanebben a sorban jelennek meg a hegesztés közben és után.

Inductancia

A nagyobb induktancia folyósabb hegesztést és kevesebb szikrát eredményez. A kisebb induktanciát erőteljesebb hang kíséri, de stabil, koncentrált ívet eredményez.

- Az induktancia beállítása a beállítások menüben történik.

Gázelőáramlás

A gázelőáramlás szabályozza azt az időt, ami alatt a védőgáz már a hegesztőív húzását megelőzően áramlik.

- A gázelőáramlási idő beállítása a beállítások menüben történik.

Kioltási idő

A kioltási idő azt a késleltetést jelenti, amikor huzaladagoló egység megkezdi a huzal lefékezését addig, amíg a tápegység kikapcsolja a hegesztőáramot. Ha túl hosszú a kioltási idő, a hegesztés leállítása után túl hosszú kitöltő elektróda nyúlik ki, és fennáll a veszélye, hogy a huzal beleragad a megszilárduló hegesztési olvadékba. Ezzel szemben a túl hosszú kioltási idő olyan mértékben csökkenti a túlnyúlást, hogy fennáll a veszélye annak, hogy a hegesztőpisztoly csúcsáról átugrik az ív, amikor a hegesztést legközelebb újrakezdik.

- A kioltási idő beállítása a beállítások menüben történik. A kioltási idő beállítása csak akkor elérhető, ha az SCT KI VAN KAPCSOLVA. Ez akkor valósul meg, ha az SCT beállítás = 1, vagy az SCT beállítás = 0, és a kiválasztott szinergikus görbe esetében az STC KIKAPCSOLT állapotban van.

SCT

Az SCT az a funkció, amely rövid, ismételt rövidzárlatokat idéz elő a hegesztés végén, ameddig a huzalelőtolás teljesen leáll, és megszűnik az érintkezés a munkadarabbal.

0459 287 501

- 13 -

3 MIG/MAG HEGESZTÉS

Az alábbi beállítások lehetségesek: SYN = Az értéket (BE/KI) a szinergikus görbe határozza meg (alapértelmezés).

KI = SCT KIKAPCSOLVA BE = SCT BEKAPCSOLVA

R kezdőparaméter

Az R kezdőparaméter lehetővé teszi az elektromos ív finomhangolását a hegesztés kezdő pillanatában. A paraméter 8,0-tól 60,0-ig állítható be, 0,25-ös lépésekben. A szinergiának KI állapotban kell lennie, hogy a paraméter elérhető legyen (amely azt jelenti, hogy a kiválasztott módszer a Rövid ív).

Gázutóáramlás

Az utólagos gázáram funkció szabályozza azt az időt, ami alatt a védőgáz még az ív kioltása után is áramlik.

- Az utólagos gázáram idejének beállítása a beállítások menüben történik.

A működtető kapcsoló adatainak módosítása

Ennek a funkciónak az igénybevételével, a hegesztőpisztoly gombjával kettőt kattintva különféle előre beállított hegesztési adatok hívhatók elő.

A váltás az 1., 2. és 3. memóriahelyek között történik (lásd "MEMÓRIAKEZELÉS"). Ha a 2. memóriahelyen nincsenek adatok, az átkapcsolás az 1. és a 3. memóriahely között történik.

BE - A memóriahelyek közötti váltás hegesztés előtt, után vagy alatt történhet. ÍV KI - A memóriahelyek közötti váltás csak hegesztés előtt vagy után történhet.

- A trigger adatok közötti váltás aktiválása a konfigurációs menüben történik.

AVC adagoló

E funkció aktiválása esetén használható az „Arc Voltage Control” és az „Off-The-Arc” adagoló, amikor az áramforrás ívfeszültségét használják az adagolóegység áramellátásához.

- Az AVC adagoló aktiválása a folyamat menüben történik.

Ponthegesztés

Válassza a ponthegesztést, ha vékony fémlemezeket kíván ponthegesztéssel rögzíteni.

- A ponthegesztés aktiválása és beállítása a beállítások menüben történik.

Feszültség

Magasabb feszültség mellett hosszabb ív keletkezik, forróbb és mélyebb beolvadással. Függetlenül attól, hogy melyik menü látható, a feszültség beállított értéke mindig

módosítható. Az érték a főmenüben vagy a kiválasztás menüben jelenik meg.

Huzalelőtolási sebesség

A huzaladagolás sebessége a kitöltő huzal m/percben mért adagolási sebessége. Függetlenül attól, hogy melyik menü látható, a huzaladagolás beállított értéke mindig

módosítható. Az érték a főmenüben vagy a kiválasztás menüben jelenik meg.

Pinch-off/záró impulzus

A „pinch-off” impulzus olyan impulzus, amellyel azt biztosítják, hogy a hegesztés leállásakor ne keletkezzen anyaggömb a huzalon. Spontán és rövid impulzushegesztéses MIG/MAG hegesztés esetében. Amikor az impulzus módot egy impulzussal szinkronizálják, záróimpulzus keletkezik, amelyet 0 és 100% közötti értékre lehet állítani.

0459 287 501

- 14 -

4 TIG-HEGESZTÉS

4.1 Áttekintés

TIG-hegesztéshez nem olvadó volfram elektródát használnak, amellyel a munkadarabot megolvasztó ívet húznak. Az ömledéket és a volfram elektródát védőgáz veszi körül.

Impulzusokat az ömledék és a szilárdulás jobb szabályozása végett alkalmaznak. Az impulzusok kellően ritkán követik egymást ahhoz, hogy az ömledék két impulzus között megszilárdulhasson. Az impulzusnak négy szabályozható paramétere van: az impulzus hossza, az alapáram időtartama, az impulzusáram és az alapáram.

4.2 Beállítások

Impulzus nélküli TIG-hegesztés

Beállítások Beállítási tartomány Lépések Alapbeállítás

2/4 ütem

NF / Liftarc NF vagy Liftarc - NF Live TIG-start Gáz kifúvatás

2 ütem vagy 4 ütem - 2 ütem

- - -

Gázelőáramlás 0–5 másodperc 0,1 másodperc 0,5 másodperc Áramfelfutás ideje 0–5 másodperc 0,1 másodperc 0,0 másodperc Áramlefutás ideje 0–10 másodperc 0,1 másodperc 2,0 másodperc Gázutóáramlás 0–25 másodperc 0,1 másodperc 5,0 másodperc

Áram

4–500 A 1 A 100 A

Trigger adatok KI, BE vagy ÍV KI - LETILTÁS Méretek METRIKUS vagy

- METRIKUS

BRIT Panel engedélyezve KI vagy BE - BE Automatikus mentés KI vagy BE - KI Határértékek KI vagy BE - KI Zárkód KI vagy BE - KI Min. áram 0–99% 1% 0% VRD - - -

Ezeket a funkciókat mindaddig nem lehet megváltoztatni, ameddig a hegesztés folyik.

A Live TIG-start/maximális áram attól függ, hogy milyen géptípust használnak.

Impulzusos TIG-hegesztés

Beállítások Beállítási tartomány Lépések Alapbeállítás

2/4 ütem

2 ütem vagy 4 ütem - 2 ütem NF / Liftarc NF vagy Liftarc - NF Gáz kifúvatás

0–5 másodperc 0,1 másodperc 0,5 másodperc Gázelőáramlás 0–5 másodperc 0,1 másodperc 0,5 másodperc

Áramfelfutás ideje 0–5 másodperc 0,1 másodperc 0,0 másodperc Áramlefutás ideje 0–5 másodperc 0,1 másodperc 2,0 másodperc

0459 287 501

- 15 -

4 TIG-HEGESZTÉS

Beállítások Beállítási tartomány Lépések Alapbeállítás

Gázutóáramlás 0–25 másodperc 0,1 másodperc 5,0 másodperc Impulzus időtartama 0,001–0,1 másodperc

0,1-5 másodperc Alap időtartam 0,001–0,1 másodperc

0,1-1 másodperc Impulzusáram Alapáram

4–500 A 1 A 100 A

4–500 A 1 A 25 A

0,001 másodperc 0,1 másodperc

0100 másodperc

0200 másodperc

Trigger adatok KI, BE vagy ÍV KI - LETILTÁS Méretek METRIKUS vagy

- METRIKUS

BRIT Panel engedélyezve KI vagy BE - BE Automatikus mentés KI vagy BE - KI Határértékek KI vagy BE - KI Zárkód KI vagy BE - KI Min. áram 0–99% 1% 0%

Ezeket a funkciókat mindaddig nem lehet megváltoztatni, ameddig a hegesztés folyik.

A maximális áram attól függ, hogy milyen géptípust használnak.

4.3 Az egyes funkciók ismertetése

2 ütem

A hegesztőpisztoly kapcsolójának kétütemű működtetése.

A = Védőgáz előáramlás

A kétütemű vezérlési módban a működtető kapcsoló megnyomásával megindul az előzetes gázáram (amennyiben alkalmazzák) és ívet húznak (1). Az áram a beállított értékre emelkedik (az áramfelfutási funkció által szabályozottan, amennyiben működik). A működtető kapcsoló (2) elengedésével csökken az áram (vagy az áramlefutás szakaszba lép, amennyiben működik) és kioltja az ívet. Beindul a védőgáz utóáramlás, amennyiben működik.

B = Felfutás C = Lefutás D = Gáz előáramlás

- A 2 ütem aktiválása a főmenüben történik.

0459 287 501

- 16 -

4 TIG-HEGESZTÉS

4 ütem

A hegesztőpisztoly kapcsolójának négyütemű működtetése.

A = Védőgáz

B = Felfutás C = Lefutás D = Gáz előáramlás előáramlás

A hegesztőpisztoly kapcsolójának négyütemű működtetése.

A négyütemű vezérlési módban a működtető kapcsoló megnyomásával megindul az előzetes gázáram (1) (amennyiben alkalmazzák). A védőgáz előáramlás idejének lejárta után az áram a próbaszintre emelkedik (néhány amperig) és ívet húznak. A működtető kapcsoló elengedésével (2) az áram a beállított értéket veszi fel (áramfelfutással, amennyiben működik). A hegesztés végén a hegesztő ismét megnyomja a működtető kapcsolót (3), ami újból próbaszintre csökkenti az áramot (áramlefutással, amennyiben működik). A kapcsoló ismételt elengedésével (4) kioltódik az ív és indul az utólagos gázáram (amennyiben működik).

- A 4 ütem aktiválása a főmenüben történik.

Az NF funkció révén egy szikrával húznak ívet, amikor a volfram elektródát a munkadarabtól meghatározott távolságra állítják be.

- Az NF aktiválása a folyamat menüben történik.

LiftArc

LiftArc funkcióval úgy lehet ívet húzni, hogy az elektródát először hozzáérintik a munkadarabhoz, majd elemelik attól.

Ívhúzás LiftArc™ funkcióval:

1. Érintse hozzá az elektródát a munkadarabhoz.

2. Nyomja meg a működtető kapcsolót: megindul a kis áramerősségű áram.

3. A hegesztő elemeli az elektródát a munkadarabtól: ívet húz és az áram automatikusan a beállított értékre nő.

0459 287 501

- 17 -

4 TIG-HEGESZTÉS

"Live TIG-start"

A "Live TIG start"-tal úgy lehet ívet húzni, hogy a volfrám elektródát először hozzáérinti a munkadarabhoz, majd elemeli attól.

- A "Live TIG-start" aktiválása a folyamat menüben történik.

Gáz kifúvatás

A gázzal való lefúvatást akkor alkalmazzák, ha mérni kívánják a gázáramot, vagy ha a hegesztés megkezdése előtt el kívánják távolítani a levegőt vagy a nedvességet a tömlőkből. A gázzal való lefúvatás addig tart, ameddig a gombot lenyomva tartják, és feszültség nélkül, a huzaladagolás beindulása előtt történik.

- A gázlefúvatás a főmenüben történik.

Gázelőáramlás

Ez szabályozza azt az időt, ameddig az ívhúzást megelőzően a védőgáz kiáramlik.

- A gázelőáramlási idő beállítása a beállítások menüben történik.

Felfutás

Az áramfelfutási funkció azt jelenti, hogy amikor TIG-hegesztéssel ívet húznak, az áramerősség lassan emelkedik a beállított értékre. Ezzel az elektróda kevésbé melegszik fel, és lehetőséget ad a hegesztőnek arra, hogy az elektródát megfelelően pozicionálja, mielőtt a beállított áramerősséget elérné.

- Az áramfelfutási idő beállítása a beállítások menüben történik.

Áramlefutás

A TIG-hegesztés áramlefutási funkciójának célja, hogy elkerülje a kráterek kialakulását a hegesztés végén. Az áramerősség csökkenése lassan, egy beállítható időtartam alatt megy végbe.

- Az áramlefutási idő beállítása a beállítások menüben történik.

Gázutóáramlás

Ez szabályozza azt az időt, ameddig a védőgáz még kiáramlik az ív kioltása után.

- Az utólagos gázáram idejének beállítása a beállítások menüben történik.

Impulzus időtartama

Ez az az időtartam, ami alatt az impulzusáram egy impulzus ciklus alatt működik.

- Az impulzus időtartamának beállítása a beállítások menüben történik.

Alapáramidő

Ez az az időtartam, ami alatt az alapáram áramlik. Az impulzus időtartamával együtt ez adja a teljes impulzus ciklusidejét.

- Az alapáram idejének beállítása a beállítások menüben történik.

0459 287 501

- 18 -

4 TIG-HEGESZTÉS

Alapáram

Az impulzusos hegesztés során használt két áram közül ez az alacsonyabb érték.

- Az alapáram beállítása a beállítások menüben történik.

Impulzusáram

Az impulzusos hegesztés során használt két áram közül ez a nagyobb érték. Függetlenül attól, hogy melyik menü látható, az impulzusáram beállított értéke mindig

módosítható. Az érték a főmenüben, a kiválasztás menüben vagy a beállítások menüben jelenik meg.

Impulzusos TIG-hegesztés.

A = Áram B = Idő C = Alapáramidő D = Alap E = Impulzusidő F = Impulzusáram

Áram

A nagyobb áramerősség szélesebb sávban és mélyebben hevíti fel a munkadarabot. Függetlenül attól, hogy melyik menü látható, az áramerősség beállított értéke mindig

módosítható. Az érték a főmenüben vagy a kiválasztás menüben jelenik meg.

A trigger adatok módosítása

Ennek a funkciónak az igénybevételével, a hegesztőpisztoly gombjával kettőt kattintva különféle előre beállított hegesztési adatok hívhatók elő.

A váltás az 1., 2. és 3. memóriahelyek között történik (lásd a "MEMÓRIAKEZELÉS" fejezetet). Ha a 2. memóriahelyen nincsenek adatok, az átkapcsolás az 1. és a 3. memóriahely között történik.

BE - A memóriahelyek közötti váltás hegesztés előtt, után vagy alatt történhet. ÍV KI - A memóriahelyek közötti váltás csak hegesztés előtt vagy után történhet.

- A trigger adatok közötti váltás aktiválása a konfigurációs menüben történik.

Min. áram (táv min)

A távvezérlőn a min. áram beállításához használandó. Ha a max. áram 100 A, és a min. áramnak 50 A-nak kell lennie, a min. áram funkciót 50%-ra kell beállítani. Ha a max. áram 100 A, és a min. áramnak 90 A-nak kell lennie, a min. áram funkciót 90%-ra kell beállítani.

- A min. áram aktiválása a beállítások menüben történik.

0459 287 501

- 19 -

4 TIG-HEGESZTÉS

VRD (Voltage Reduction Device – feszültségcsökkentő eszköz)

A VRD-funkció biztosítja, hogy az üresjárási feszültség ne haladja meg a 35 V értéket, amikor nem folyik hegesztés. Ezt jelzi, amikor a VRD-ikon látható; lásd a képet.

A VRD-funkció blokkolódik, amikor a rendszer érzékeli, hogy megkezdődött a hegesztés. Ha a VRD-funkció aktiválva van, és az üresjárási feszültség meghaladja a 35 V-os határt,

ezt a kijelzőn látható hibaüzenet (16) jelzi; a hegesztés nem kezdhető meg, amíg a hibaüzenet látható.

A VRD-ikon

MEGJEGYZÉS!

A VRD-funkció azoknak az áramforrásoknak az esetében működik, amelyekben az telepítve van.

0459 287 501

- 20 -

5 MMA-HEGESZTÉS

MMA-hegesztés során bevonatos elektródákat használnak. Az ívhúzás megolvasztja az elektródát és annak bevonatát, és a bevonat képezi a védősalakot.

5.1 Beállítások

Beállítások Beállítási tartomány Lépések Alapbeállítás

Melegindítás

Melegindítási idő 1–30 1 10 Az ív ereje 0–10 0,5 3

Áram

BE vagy KI - KI

16–500 A 1A 164 A

Méretek METRIKUS vagy

- METRIKUS

BRIT Panel engedélyezve KI vagy BE - BE Automatikus mentés KI vagy BE - KI Határértékek KI vagy BE - KI Zárkód KI vagy BE KI Min. áram 0–99% 1% 0% VRD - - -

Ezeket a funkciókat mindaddig nem lehet megváltoztatni, ameddig a hegesztés folyik.

A maximális áram attól függ, hogy milyen géptípust használnak.

A szinergiavezeték szállításkor 4,0 mm-es rutil elektróda.

Melegindítás

A melegindítás funkcióval a hegesztés megkezdésekor szabályozható ideig megnövekszik a hegesztőáram. Ezzel csökken a hegesztés kezdetén a gyenge fúziós hibák veszélye.

A melegindítási idő beállítása a beállítások menüben történik.

Az ív ereje

Az ív ereje funkció szabályozza az áramerősség változását az ív hosszának változása közben. Kisebb érték esetén nyugodtabb, kevesebb anyagot kifröcskölő ív keletkezik.

Az ív erejének a beállítása a beállítások menüben történik.

Áram

A nagyobb áramerősség szélesebb sávban és mélyebben hevíti fel a munkadarabot. Függetlenül attól, hogy melyik menü látható, az áramerősség beállított értéke mindig

módosítható. Az érték a főmenüben vagy a kiválasztás menüben jelenik meg.

Min. áram (táv min)

A távvezérlőn a min. áram beállításához használandó. Ha a max. áram 100 A, és a min. áramnak 50 A-nak kell lennie, a min. áram funkciót 50%-ra kell beállítani.

Ha a max. áram 100 A, és a min. áramnak 90 A-nak kell lennie, a min. áram funkciót 90%-ra kell beállítani.

- A min. áram aktiválása a beállítások menüben történik.

0459 287 501

- 21 -

5 MMA-HEGESZTÉS

VRD (Voltage Reduction Device – feszültségcsökkentő eszköz)

A VRD-funkció biztosítja, hogy az üresjárási feszültség ne haladja meg a 35 V értéket, amikor nem folyik hegesztés. Ezt jelzi, amikor a VRD-ikon látható; lásd a képet.

A VRD-funkció blokkolódik, amikor a rendszer érzékeli, hogy megkezdődött a hegesztés. Ha a VRD-funkció aktiválva van, és az üresjárási feszültség meghaladja a 35 V-os határt,

ezt a kijelzőn látható hibaüzenet (16) jelzi; a hegesztés nem kezdhető meg, amíg a hibaüzenet látható.

A VRD-ikon

MEGJEGYZÉS!

A VRD-funkció azoknak az áramforrásoknak az esetében működik, amelyekben az telepítve van.

0459 287 501

- 22 -

6 FARAGÁS

A fúvott levegős szénelektródás ívmegmunkálás különleges rézbevonatú szénelektróda használatát igényli. A szénrúd és a munkadarab között ív jön létre, a levegő biztosítja a megolvadt anyag lefúvatását, és varrat keletkezik.

6.1 Beállítások

Beállítások Beállítási tartomány Lépések Alapbeállítás

Elektróda átmérője 4,0–8,0 mm 1,0 mm 4,0 mm Feszültség 8,0 -60,0 V 0,25 V (egy tizedes

jeggyel)

Elektróda átmérője

A nagyobb elektróda átmérő révén szélesebb sávban és mélyebben hevíthető fel a munkadarab.

Feszültség

A nagyobb feszültség szélesebb sávban és mélyebben hevíti fel a munkadarabot.

37,0 V

0459 287 501

- 23 -

7 ÁLTALÁNOS FUNKCIÓK

7.1 Távvezérlő egység

Az integrált vezérlőpaneles gépekben 1.21 vagy magasabb verziószámú programoknak kell futniuk ahhoz, hogy a távvezérlés helyesen működjön.

A vezérlőpanel viselkedése a távvezérlő csatlakoztatásakor

• A kijelzőn annak a menünek a képe rögzül, amely a távvezérlő egység csatlakoztatásakor volt látható. A mérési és beállítási értékeket aktualizálják, de csak azokban a menükben láthatók, amelyekben az értékek megjeleníthetők.

• Amennyiben egy hibakód jelenik meg, az mindaddig nem törölhető, ameddig a távvezérlő csatlakoztatva van.

• Tíz programhelyes távvezérlő egységek esetében az 1., 2., 3., 4., 5., 6., 7., 8., 9., és

10. memóriahelyek között lehet váltani. Ha a 2. memóriahely üres, megtartják az 1. pozíció értékeit. További információ található a „MEMÓRIAKEZELÉS” fejezetben.

7.2 Beállítások

Panel engedélyezve

Amikor a távvezérlő-egység csatlakoztatva van, az áramerősséget és a feszültséget, valamint a huzal sebességét a vezérlőpanelről vagy a távvezérlő-egységről lehet beállítani.

MEGJEGYZÉS!

Ezt a funkciót még a távvezérlő-egység csatlakoztatása előtt kell aktiválni.

- A panel engedélyezés aktiválása a konfigurációs menüben történik.

Automatikus mentés

Amikor a hegesztési beállításokat előhívják a hegesztési adatok memóriájából és módosítanak a beállításokon, a megváltoztatott beállításokat a rendszer automatikusa elmenti, amikor az új hegesztési adatokat előhívják a memóriából.

- Az automatikus mentés aktiválása a konfigurációs menüben történik.

Határértékek

Ez a funkció lehetővé teszi a jó hegesztési minőség biztosítását a max és min. huzalelőtolás / áram vagy feszültség értékek beállításával. A határértékek a hegesztési adatok memóriában az első 5 memóriahelyen menthetők el.

- A határértékek aktiválása a konfigurációs menüben történik.

Zárkód

Ezzel a funkcióval a beállítások menü lezárható; ilyenkor csak a főmenü, a memória menü és a mérések menü választható, lásd a "ZÁRKÓD" c. fejezetet.

- A zárkód aktiválása a konfigurációs menüben történik.

0459 287 501

- 24 -

8 MEMÓRIAKEZELÉS

Az elsődleges memóriában keletkező különféle hegesztési adatok a memória menüben tárolhatók. Maximálisan 10 különféle hegesztési adat beállítás tárolható.

8.1 Hegesztési adatok tárolása

Hegesztési adatok sorozatának beállítása az elsődleges memóriában

A „kiválasztás menü” megnyitásához nyomja meg a gombot, majd a megfelelő

beállítások eléréséhez nyomja meg a gombot.

Ellenőrizze, hogy a hegesztési adatok beállításai helyesek-e.

A memória menü eléréséhez nyomja meg a gombot.

A többszörös megnyomásával válassza ki azt a memóriahelyet, ahol a hegesztési adatok beállításait tárolni szeretné, például a 2. memóriahely.

A gomb megnyomásával a készülék a 2. memóriahelyre menti a hegesztési adatok beállítását. A többi memóriahely üres.

0459 287 501

- 25 -

8 MEMÓRIAKEZELÉS

8.2 Hegesztési adatok előhívása

MEGJEGYZÉS!

Egy hibaüzenet (44) jelenhet meg a hegesztési adatok lekérdezésekor, amennyiben az U6 panel eltérést észlel a memóriából beolvasott módszer adatok és az aktuális adatok között. Ez abban az esetben következhet be, amikor a hegesztési adatokat olyankor kéri le, amikor olyan áramforrásra van csatlakoztatva, ami más verziójú szoftverrel rendelkezik, mint amit a hegesztési adatok elmentéséhez használt.

A kiválasztás menü megnyitásához nyomja meg a gombot, majd a megfelelő

beállítások eléréséhez nyomja meg a gombot.

A memória menü eléréséhez nyomja meg a gombot.

Válassza ki, hogy melyik memóriahelyet kívánja elérni, pl. a 2. memóriahelyet. A gomb ismételt megnyomásával lépjen a 2. helyre.

A gomb segítségével töltheti be a 2. memóriahely tartalmát. A következő kérdés jelenik meg:

Nyomja meg az IGEN -t, ha elő akarja hívni a 2. memóriahelyről a hegesztési adatokat, és meg akarja változtatni az adott időpillanatban az elsődleges memóriában található beállításokat. (Ha meggondolja magát, nyomja meg a "NEM"-et.)

A főmenüben található ikon azt mutatja, hogy melyik memóriahely tartalmát töltötték be.

0459 287 501

- 26 -

8 MEMÓRIAKEZELÉS

8.3 Hegesztési adatok törlése

A kiválasztás menü megnyitásához nyomja meg a gombot, majd a megfelelő

beállítások eléréséhez nyomja meg a gombot.

A memória menü eléréséhez nyomja meg a gombot.

Válassza ki, hogy melyik memóriahelyet kívánja törölni, pl. a 2. memóriahelyet. A gomb ismételt megnyomásával lépjen a 2. helyre.

A gomb segítségével törölheti a 2. memóriahely tartalmát. A következő kérdés jelenik meg:

Nyomja meg az "IGEN" -t, ha törölni kívánja a hegesztési adatokat a 2. memóriahelyről. (Ha meggondolja magát, nyomja meg a "NEM"-et.) A 2. memóriahely most már üres.

0459 287 501

- 27 -

9 ZÁRKÓD

Nyomja meg, hogy elérje a zárkód menüt.

Nyomja addig, ameddig kiválasztja a PIN-kód első számjegyét.

Nyomja meg, hogy elmentse a kód első számjegyét. Ismételje meg az eljárást a kód többi számjegyével.

Nyomja meg, hogy feloldja a vezérlőpanelt.

0459 287 501

- 28 -

10 HIBAKÓDOK

10.1 Általános

A hibakódok azt jelzik, hogy hiba keletkezett a berendezésben. A kijelzőn az alábbi szimbólumok jelennek meg:

A hibakódok frissítése három másodpercenként történik. A szimbólumban látható felső szám a konkrét hibakód száma. Az alsó szám azt jelzi, hogy hol található a hiba.

A fenti szimbólum azt jelzi, hogy nincs összeköttetés a vezérlőpanel (0) és a tápegység között.

Ha egyszerre több hibát érzékelnek, csak az utoljára előforduló hiba kódja jelenik meg. Bármely funkcióbillentyű megnyomásával törölheti a szimbólumot a kijelzőről. Az adott hiba típusától függően szimbólumok világíthatnak folyamatosan, illetve villoghatnak. A villódzó szimbólumokat a hibakódok listájában egy „o” jelzi.

10.2 A hibakódok jegyzéke

0 = vezérlőpanel 3 = huzaladagoló egység 1 = hűtőegység 4 = távirányító 2 = áramforrás

HibakódLeírását 0 1 2 3 4

1 Memóriahiba, EPROM x x x x x 2 Memóriahiba, RAM x x x x 3 Memóriahiba, külső RAM x x 4 5 V-os áramellátás x x 5 Az egyenáramú középfeszültség a

határértékeken kívül van. 6 Magas hőmérséklet x x 8 Tápellátás 1* x x x x x 9 Tápellátás 2* x x x 10 Tápellátás 3* x 11 Huzaltovábbító szervo x

12 Kommunikációs hiba

(figyelmeztetés) 14 Kommunikációs hiba (busz

kikapcsolva) 15 Elvesztett üzenetek x x x x 16 Magas üresjárási feszültség x 17 Nincs kapcsolat a huzaladagoló

egységgel 18 Nincs kapcsolat a tápegységgel o

0459 287 501

x x x x x

x x

- 29 -

10 HIBAKÓDOK

HibakódLeírását 0 1 2 3 4

19 Nem megfelelő beállítások a külső

RAM-ban 20 Memória allokációs hiba x 22 Jeladó puffer túlcsordulás x x 23 Vevő puffer túlcsordulás x x 26 Felügyelő x x x 27 Elfogyott a huzal x x o 28 Stack túlcsordulás x x x x 29 Nincs hűtővízáramlás o 30 Vezérlő időtúllépése x x 31 Nincs válasz a kijelző egységtől x 32 Nincs gázáram o 40 Inkompatibilis egységek x 43 A csatlakoztatott áramforrás nem a

legújabb szoftverrel rendelkezik 44 Memóriakezelési hiba x 45 Hiányzó megfelelő dip/spontán

görbe

Egység Tápellátás 1* Tápellátás 2* Tápellátás 3*

Hűtőegység +24V Vezérlőpanel +3V Tápegység +15V -15V +24V Huzaladagoló egység

Huzaladagoló egység

+15V +15V

+ 20 V + 60V

L Távvezérlő +12V +10V

10.3 A hibakódok leírása

Az alábbiakban ismertetjük azokat az eseménykódokat, amelyek esetén a felhasználó önállóan intézkedhet. Ha bármilyen egyéb kód jelenik meg, hívja a szerviztechnikust.

0459 287 501

- 30 -

10 HIBAKÓDOK

Hibakód Leírását 1 Programozható memória hibája, (EPROM)

Hiba van a program memóriában. A hiba nem tilt le semmilyen funkciót. Intézkedés: Indítsa újra a berendezést. Ha a hiba nem szüntethető meg,

hívja a szerviztechnikust.

2 Mikroprocesszor RAM hiba

A mikroprocesszor képtelen a belső memória egy bizonyos memóriahelyét olvasni/írni.

A hiba nem tilt le semmilyen funkciót. Intézkedés:Indítsa újra a berendezést. Ha a hiba nem szüntethető meg,

hívja a szerviztechnikust.

3 Külső RAM hiba

A mikroprocesszor képtelen a külső memória egy bizonyos memóriahelyét olvasni/írni.

A hiba nem tilt le semmilyen funkciót. Intézkedés: Indítsa újra a berendezést. Ha a hiba nem szüntethető meg,

hívja a szerviztechnikust.

4 5V hálózati feszültség alacsony

Az áramellátás feszültségértéke túl alacsony. A folyamatban lévő hegesztési folyamat leáll és nem lehet újraindítani. Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

Ha a hiba nem szüntethető meg, hívja a szerviztechnikust.

5 Az egyenáramú középfeszültség a határértékeken kívül van.

A feszültség vagy túl alacsony, vagy túl magas. A túl magas feszültség kiváltó oka lehet az elektromos hálózat erős feszültségingadozása, vagy a túl gyenge áramellátás (az áramellátás magas induktanciája vagy fázishiány).

A tápegység leáll és nem lehet újraindítani. Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

Ha a hiba nem szüntethető meg, hívja a szerviztechnikust.

6 Magas hőmérséklet

Működésbe lépett a túlmelegedés ellen védő megszakító. Az aktuális hegesztési folyamat leáll és nem lehet újraindítani a megszakító

cseréje nélkül. Intézkedés: Ellenőrizze, hogy a hűtőlevegő bemeneti vagy kimeneti nyílásai

nincsenek-e elzárva vagy elszennyeződve. Ellenőrizze az alkalmazott működési ciklust, hogy meggyőződjön róla, hogy a berendezés nincs túlterhelve.

8 +24 V áramellátás (hűtőegység)

A feszültség túl magas vagy túl alacsony. Intézkedés: Hívja a szerviztechnikust.

0459 287 501

- 31 -

10 HIBAKÓDOK

Hibakód Leírását 8 Alacsony akkumulátor feszültség +3 V (a vezérlőpanelben)

A memória akkumulátorának a feszültsége túl alacsony. Ha nem cserélik az akkumulátort, elveszhet a vezérlőpanelben lévő hegesztési memória adattartalma.

A hiba nem tilt le semmilyen funkciót.

Intézkedés: Hívja a szerviztechnikust és cseréltesse ki az akkumulátort.

8 +15 V tápellátás (huzaladagoló egység és tápegység)

A feszültség túl magas vagy túl alacsony.

Intézkedés: Hívja a szerviztechnikust.

8 +13V tápellátás (távirányító egység)

A feszültség túl magas vagy túl alacsony.

Intézkedés: Hívja a szerviztechnikust.

9 -15 V tápellátás (tápegység)

A feszültség túl magas vagy túl alacsony.

Intézkedés: Hívja a szerviztechnikust.

9 +20 V, + 60 V tápellátás (huzalelőtoló egység)

A feszültség túl magas vagy túl alacsony.

Intézkedés: Hívja a szerviztechnikust.

9 +10V tápellátás (távirányító egység)

A feszültség túl magas vagy túl alacsony.

Intézkedés: Hívja a szerviztechnikust.

10 +24V-os áramellátás

A feszültség túl magas vagy túl alacsony.

Intézkedés: Hívja a szerviztechnikust.

11 Huzalelőtolási sebesség

A huzaladagolás sebessége eltér a beállított értéktől. A huzaladagolás leáll, ha ez a hiba bekövetkezik.

Intézkedés: Hívja a szerviztechnikust.

12 Kommunikációs hiba (figyelmeztetés)

A rendszer CAN busz terhelése átmenetileg túl magas. Megszakadt a tápegység kapcsolata a vezérlőpanellel, vagy a huzaladagoló

egységgel. Intézkedés: Ellenőrizze a berendezést, hogy csak egyetlen huzaladatoló

egység vagy távvezérlő egység legyen hozzá csatlakoztatva. Ha a hiba nem szüntethető meg, hívja a szerviztechnikust.

14 Kommunikációs hiba

A rendszer CAN busz a túlterheltség miatt átmenetileg nem működik. A folyamatban lévő hegesztési folyamat leáll. Intézkedés: Ellenőrizze a berendezést, hogy csak egyetlen huzaladatoló

egység vagy távvezérlő egység legyen hozzá csatlakoztatva. Az egység újraindításához kapcsolja ki a hálózati áramellátást. Ha a hiba nem szüntethető meg, hívja a szerviztechnikust.

0459 287 501

- 32 -

10 HIBAKÓDOK

Hibakód Leírását 15 Elvesztett üzenetek

A mikroprocesszor képtelen elég gyorsan feldolgozni a bejövő üzeneteket, aminek következtében az információ elveszik.

Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást. Ha a hiba nem szüntethető meg, hívja a szerviztechnikust.

16 Magas üresjárási feszültség

Az üresjárási feszültség túl magas. Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

Ha a hiba nem szüntethető meg, hívja a szerviztechnikust.

17 Megszakadt a kapcsolat

Megszűnt az összeköttetés a vezérlőpanel és a huzaladagoló egység között. A folyamatban lévő hegesztési folyamat leáll. Intézkedés: Ellenőrizze a kábeleket. Ha a hiba nem szüntethető meg, hívja

a szerviztechnikust.

18 Megszakadt a kapcsolat

Megszűnt az összeköttetés a vezérlőpanel és a tápegység között. A folyamatban lévő hegesztési folyamat leáll. Intézkedés: Ellenőrizze a kábeleket. Ha a hiba nem szüntethető meg, hívja

a szerviztechnikust.

19 Nem megfelelő beállítások a külső RAM-ban

Ez a hiba akkor érzékelhető, ha az akkumulátorral támogatott memóriában lévő információ sérül.

Intézkedés: A hiba önjavító, de az adott memóriahelyen tárolt adatok elvesznek.

20 Memória allokációs hiba

A mikroprocesszor képtelen elegendő memóriát biztosítani. A hiba következtében a 26. hibakód jelenik meg.

Intézkedés: Hívja a szerviztechnikust.

22 Jeladó puffer túlcsordulás

A vezérlőpanel képtelen elég gyorsan információt továbbítani a többi egységbe.

Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

23 Vevő puffer túlcsordulás

A vezérlőpanel képtelen elég gyorsan feldolgozni a többi egységből érkező információt.

Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

26 Felügyelő

Valami meggátolta a processzort abban, hogy szokásos programozott feladatait ellássa.

A program automatikusan újraindul. Az aktuális hegesztési folyamat le fog állni. A hiba nem tilt le semmilyen funkciót.

Intézkedés: Ha a hiba visszatér, hívja a szerviz technikust.

0459 287 501

- 33 -

10 HIBAKÓDOK

Hibakód Leírását 27 Elfogyott a huzal (huzaladagoló egység)

A huzaladagoló egységből egyáltalán nem érkezik huzal. A folyamatban lévő hegesztési folyamat leáll és nem lehet újraindítani.

Külső forrásból származó hibakód. Intézkedés: Töltsön be új huzalt. Tekintse meg a csatlakoztatott egységek kézikönyvét.

28 Stack túlcsordulás

A program végrehajtása nem működik. Intézkedés: Az egység újraindításához kapcsolja ki a hálózati áramellátást.

Ha a hiba nem szüntethető meg, hívja a szerviztechnikust.

29 Nincs hűtővízáramlás

Működésbe lépett a hűtőközeg áramlásfigyelő kapcsoló. A folyamatban lévő hegesztési folyamat leáll és nem lehet újraindítani.

Intézkedés: Ellenőrizze a hűtővízkört és a szivattyút.

30 Vezérlő időtúllépése

A vezérlő túl sok ideig nem reagált (csak MIG/MAG esetén).

31 Nincs válasz a kijelző egységtől

A mikroprocesszornak nincs kapcsolata a kijelzővel.

Intézkedés: Hívja a szerviztechnikust.

32 Nincs gázáram

A gázáram 6 l/percnél alacsonyabb. A hegesztés nem kezdhető meg.

Intézkedés: Ellenőrizze a gázszelepet, a tömlőket és a csatlakozásokat.

40 Inkompatibilis egységek

Nem megfelelő huzaladagoló egység van csatlakoztatva. Az indítás meghiúsult.

Intézkedés: Csatlakoztassa a megfelelő huzaladagoló egységet.

43 A csatlakoztatott áramforrás nem a legújabb szoftverrel rendelkezik

Az U6 panel olyan áramforrásra van csatlakoztatva, ami nem támogatja a 17-es típusú vezérlőt.

Intézkedés: Frissítse az áramforrás szoftverét.

44 Memóriakezelési hiba

Az U6 panel eltérést észlelt a memóriából beolvasott hegesztési adatok és az aktuális adatok között. Szinergikus módban végzett MIG/MAG hegesztésre vonatkozik.

Intézkedés: Módosítsa a beállításokat és tárolja el az új értékeket. A régi értékek elavultak.

45 Hiányzó megfelelő dip/spontán görbe

Az U6 panel azt értékelte, hogy az impulzushegesztéshez kiválasztott szinergiavonalhoz megfelelő dip/spontán görbe nem elérhető. Csak akkor érvényes, ha a 99-es szinergiacsoportot felhasználó által megadott szinergiavonalakkal használják.

Intézkedés: Töltse le a hiányzó szinergikus görbét az ESAT segítségével, majd indítsa újra.

0459 287 501

- 34 -

11 ALKATRÉSZRENDELÉS

VIGYÁZAT!

A szállító minden garanciális kötelezettsége megszűnik, ha a vevő a garanciális időszak alatt megkísérli, hogy bármilyen hibát saját maga javítson ki.

Pót- és kopó alkatrészek rendelhetők a legközelebbi ESAB forgalmazótól. Lásd e kiadvány legutolsó oldalát. Rendeléskor adja meg a termék típusát, sorozatszámát, megnevezését és a pótalkatrész listának megfelelően a pótalkatrész számát. Ez lehetővé teszi a rendelés összeállítását és a pontos szállítást.

0459 287 501

- 35 -

GRAFIKON

0459 287 501

- 36 -

HUZAL ÉS GÁZ MÉRETEK

MIG/MAG synergy welding

Wire type Shielding gas Wire diameter

Low-alloy or non-alloy solid wire (Fe ER70S) CO

Ar + 8% CO

Ar + 18% CO

Stainless solid wire (Ss ER316LSi) Ar + 2% CO

Ar + 2% O

Rozsdamentes duplex huzal (Duplex ER2209) AR + 30 % HE

+1% O

0.8 1.0 1.2

1,0

Magnesium-alloyed aluminium wire (AlMgER5356) Ar 1.0 1.2 1.6 Silicon-alloyed aluminium wire (AlSi ER4043) Ar 0.9 1.0 1.2 1.6 Metal powder-filled cored wire (FeE70MCW) Ar + 18% CO

Rutile flux-filled cored wire (FeE70RFCW) Ar + 18% CO

Basic flux-filled cored wire (FeE70BFCW) Ar + 18% CO

Szilikon-bronz (ERCuSi-A) Ar

Ar + 1% O

1.2 1.4 1.6

1.0 1.2

Réz és alumínium huzal (ERCuAl-A1) Ar 1,0 1,2 Stainless solid wire (SsER307Si) Ar +2%O

Ar +2%CO

1,01,2 0,81,01,2

Pulsed MIG/MAG synergy welding

Wire type Shielding gas Wire diameter

Low-alloy or non-alloy solid wire (Fe ER70S) Ar + 8% CO

Ar + 18% CO

Stainless solid wire (Ss ER316LSi) Ar + 2% CO

Ar + 2% O

Stainless solid wire (SsER308LSi) Ar + 2% CO

Stainless solid wire (SsER309LSi) Ar + 2% CO

Stainless solid wire (SsER307Si) Ar +2%O

Ar +2%CO

Stainless solid wire (Ss309MoL) Ar + 2% CO

0.8 1.0 1.2

0.9 1.0 1.2

1.0 1.2

1,01,2 1,01,2

1.0 1.2

Stainless duplex wire (DuplexER2209) Ar +30%He +1%O21.0 1.2

Magnesium-alloyed aluminium wire

Ar 1.0 1.2 1.6

(AlMgER5356) Magnesium-alloyed al wire (AlMg ER5356) Ar + 30% He 1.2 Magnesium-alloyed al wire (AlMgER5183) Ar 1.6

0459 287 501

- 37 -

HUZAL ÉS GÁZ MÉRETEK

Wire type Shielding gas Wire diameter

Silicon-alloyed aluminium wire (AlSi ER4043) Ar 0.9 1.0 1.2 1.6 Silicon-alloyed al wire (AlSi ER4043) Ar + 30% He 0.9 1.0 1.2 Silicon-alloyed al wire (AlSiER4047) Ar 1.2 1.6 Silicon bronze (ERCuSi-A) Ar

Ar + 1% CO

1.0 1.2

Aluminium solid wire (Al99,5ER1100) Ar 1.2 Copper and aluminium wire (ERCuAl-A1) Ar 1.0 1.2 Metal powder-filled cored wire (FeE70MCW) Ar + 18% CO

1.2 1.4 1.6

MMA welding

Electrode type Electrode diameter

Basic 1.6 2.0 2.5 3.2 4.0 4.5 5.0 5.6 6.0 7.0 Rutile 1.6 2.0 2.5 3.2 4.0 4.5 5.0 5.6 6.0 7.0 Cellulose 2.0 2.5 3.2 4.0 4.5 5.0 5.6 6.0

Air arc gouging

Electrode type: 4.0 5.0 6.0 8.0 The text on the display panel is available in the following languages: Swedish, Danish,

Norwegian, Finnish, English, German, Dutch, French, Spanish (Castilian), Italian, Portuguese, Polish, Czech, Hungarian, Turkish and US English.

0459 287 501

- 38 -

MENÜSTRUKTÚRA

0459 287 501

- 39 -

MENÜSTRUKTÚRA

0459 287 501

- 40 -

MENÜSTRUKTÚRA

0459 287 501

- 41 -

MENÜSTRUKTÚRA

0459 287 501

- 42 -

MENÜSTRUKTÚRA

0459 287 501

- 43 -

MENÜSTRUKTÚRA

0459 287 501

- 44 -

MENÜSTRUKTÚRA

0459 287 501

- 45 -

RENDELÉSI SZÁMOK

Ordering no. Denomination

0458 535 890 0458 818 990

Aristo™ U6 Spare parts list M2, MA4, MA6, U6

Instruction manuals and the spare parts list are available on the Internet at www.esab.com

0459 287 501

- 46 -

RENDELÉSI SZÁMOK

0459 287 501

- 47 -

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Heist-op-den-Berg Tel: +32 15 25 79 30 Fax: +32 15 25 79 44

BULGARIA

ESAB Kft Representative Office Sofia Tel: +359 2 974 42 88 Fax: +359 2 974 42 88

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB Welding & Cutting GmbH Langenfeld Tel: +49 2173 3945-0 Fax: +49 2173 3945-218

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA

ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA

LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. San Fernando de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB International AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB Europe GmbH Baar Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

UKRAINE

ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 0220 Fax: +1 905 670 4879

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 4411 Fax: +1 843 664 5748

Asia/Pacific

AUSTRALIA

ESAB South Pacific Archerfield BC QLD 4108 Tel: +61 1300 372 228 Fax: +61 7 3711 2328

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

ESAB U6 Instruction manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

TARTALOMJEGYZÉK

1 BEVEZETÉS

1.1 Kezdje itt!

1.2 A vezérlőpanel működési módja

1.3 Vezérlőpanel

1.4 A kijelzőn megjelenő szimbólumok

1.5 Szoftverfrissítés

2 MENÜK

2.1 A főmenü és a mérési menü

2.2 A választást kínáló menü

3 MIG/MAG HEGESZTÉS

3.1 Beállítások

3.2 Az egyes funkciók ismertetése

4 TIG-HEGESZTÉS

4.1 Áttekintés

4.2 Beállítások

4.3 Az egyes funkciók ismertetése

5 MMA-HEGESZTÉS

5.1 Beállítások

6 FARAGÁS

6.1 Beállítások

7 ÁLTALÁNOS FUNKCIÓK

7.1 Távvezérlő egység

7.2 Beállítások

8 MEMÓRIAKEZELÉS

8.1 Hegesztési adatok tárolása

8.2 Hegesztési adatok előhívása

8.3 Hegesztési adatok törlése

9 ZÁRKÓD

10 HIBAKÓDOK

10.1 Általános

10.2 A hibakódok jegyzéke

10.3 A hibakódok leírása

11 ALKATRÉSZRENDELÉS

GRAFIKON

HUZAL ÉS GÁZ MÉRETEK

MENÜSTRUKTÚRA

RENDELÉSI SZÁMOK
