GR
Aristo
TA6
®
Οδηγίες χρήσεως
Valid from program version 1.300458 855 281 GR 110421
1 ΕΙΣΑΓΩΓΗ 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.1 Καντε αυτο πρωτα 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.2 Μέθοδος λειτουργίας του πίνακα ελέγχου 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.3 Πίνακας ελέγχου 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.4 Σύμβολα στην οθόνη 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 ΜΕΝΟΥ 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1 Το κύριο μενού και το μενού μετρήσεων 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.2 Το μενού επιλογής 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.3 Δομή μενού 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 ΣΥΓΚΟΛΛΗΣΗ TIG 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1 Ρυθμίσεις 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 ΣΥΓΚΟΛΛΗΣΗ MMA 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1 Ρυθμίσεις 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 ΣΚΑΨΙΜΟ ΜΕ ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ ΚΑΙ ΑΕΡΑ 17. . . . . . . . . . . . . . . . . . . . . . . . .
5.1 Ρυθμίσεις 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 ΓΕΝΙΚΕΣ ΛΕΙΤΟΥΡΓΙΕΣ 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.1 Μονάδα τηλεελέγχου 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.2 Ρυθμίσεις 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 ΔΙΑΧΕΙΡΙΣΗ ΜΝΗΜΗΣ 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.1 Αποθήκευση δεδομένων συγκόλλησης 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.2 Ανάκληση δεδομένων συγκόλλησης 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.3 Διαγραφή δεδομένων συγκόλλησης 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 Κωδικός κλειδώματος 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 ΚΩΔΙΚΟΙ ΣΦΑΛΜΑΤΟΣ 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9.1 Κατάλογος κωδικών σφάλματος 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9.2 Περιγραφές κωδικών σφάλματος 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 ΠΑΡΑΓΓΕΛΙΑ ΑΝΤΑΛΛΑΚΤΙΚΩΝ 26. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ΣΧΗΜΑ ΣΥΝΔΕΣΗΣ 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ΑΡΙΘΜΌΣ ΠΑΡΑΓΓΕΛIΑΣ 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Διατηρείται το δικαίωμα τροποποίησης προδιαγραφών Χωρίς προειδοποίηση.
TOCy
- 2 -
1 ΕΙΣΑΓΩΓΗ
Αυτό το εγχειρίδιο περιγράφει τη λειτουργία του πίνακα ελέγχου TA6.
Για γενικές πληροφορίες σχετικά με τη λειτουργία, βλέπε τις οδηγίες λειτουργίας της
πηγής ρεύματος.
Αν εμφανιστεί στην οθόνη αυτή η προειδοποίηοη, σημαίνει ό τι η πηγή ρεύματος δεν
υποστηρίζει αυτή τη λειτουργία.
Επικοινωνήτε με εξουσιοδοτηπένο μχανικό σέρβς ESAB για να λάβετε ενηερωμένο
λογισμικό.
1.1 Καντε αυτο πρωτα
Το κύριο μενού εμφανίζεται στην οθόνη την πρώτη στιγμή που ξεκινάτε τη μονάδα
ρεύματος.
Όταν παραδίδονται, ο πίνακας ελέγχου και η οθόνη είναι στα αγγλικά. Υπάρχουν 14
γλώσσες αποθηκευμένες στον πίνακα ελέγχου: αλλάξτε σ' αυτή που θέλετε ως εξής.
S Πατήστε για να έχετε το πρώτο μενού επιλογής.
S Πατήστε για να έχετε το μενού διαμόρφωσης.
S Πατήστε (δηλαδή το μαλακό πλήκτρο στα δεξιά κάτω από το σύμβολο
) έως ότου εμφανιστεί στην οθόνη η σωστή γλώσσα.
bi05inty1
- 3 -
© ESAB AB2001
1.2 Μέθοδος λειτουργίας του πίνακα ελέγχου
Ο πίνακας ελέγχου μπορεί να θεωρηθεί ότι περιλαμβάνει δύο μονάδες: την
πρωτεύουσα μνήμη και τη μνήμη δεδομένων συγκόλλησης.
Αποθήκευση
Πρωτεύουσα μνήμη: Μνήμη δεδομένων
Ανάκληση
Στην πρωτεύουσα μνήμη δημιουργείται πλήρης σειρά ρυθμίσεων δεδομένων
συγκόλλησης που μπορεί να αποθηκευθεί στη μνήμη δεδομένων συγκόλλησης.
Όταν γίνεται συγκόλληση, τα περιεχόμενα της πρωτεύουσας μνήμης είναι πάντοτε
αυτά που ελέγχουν τη διεργασία. Συνεπώς, είναι επίσης δυνατό να ανακληθούν
δεδομένα συγκόλλησης στην πρωτεύουσα μνήμη από την μνήμη δεδομένων
συγκόλλησης.
Σημειώστε ότι η πρωτεύουσα μνήμη περιέχει πάντοτε τις πιο πρόσφατες ρυθμίσεις
δεδομένων συγκόλλησης. Αυτές μπορούν να ανακληθούν από τη μνήμη δεδομένων
συγκόλλησης ή μεμονωμένα τροποποιημένες ρυθμίσεις. Με άλλα λόγια, η
πρωτεύουσα μνήμη ποτέ δεν είναι άδεια ή “επαναρυθμισμένη”
συγκόλλησης
1.3 Πίνακας ελέγχου
1 Οθόνη
2 Κουμπί για ρύθμιση του ρεύματος
3 Μαλακά πλήκτρα (πλήκτρα λειτουργίας)
4 Πλήκτρο MENU
Μαλακά πλήκτρα
Οι λειτουργίες αυτών των πλήκτρων (δηλαδή τι κάνει το καθένα) αλλάζουν, ανάλογα
με το υπο-μενού που εμφανίζεται στην οθόνη. Η συγκεκριμένη λειτουργία για κάθε
πλήκτρο εμφανίζεται με το κείμενο στα τέσσερα τετράγωνα κατά μήκος του κάτω
μέρους της οθόνης, τα οποία αντιστοιχούν στα πλήκτρα. (Μία λευκή τελεία δίπλα
από το κείμενο δείχνει ότι το πλήκτρο είναι ενεργοποιημένο).
“Πλήκτρο MENU
Αυτό το πλήκτρο σας εμφανίζει το μενού επιλογής (βλέπε παράγραφο 2.2) εάν είστε
στο κύριο μενού. Εάν είστε σε κάποιο άλλο μενού σας πάει ένα μενού πίσω.
bi05inty1
- 4 -
© ESAB AB2001
1.4 Σύμβολα στην οθόνη
Πίσω στο κύριο μενού.
Μετακινήστε το δρομέα προς τα κάτω σε νέα παράμετρο ρύθμισης.
Αλλάξτε τη λειτουργία στην επιλεγμένη γραμμή.
Αυξήστε την τιμή. Μειώστε την τιμή.
2 ΜΕΝΟΥ
Ο πίνακας ελέγχου χρησιμοποιεί διαφορετικά μενού: το κύριο μενού, το μενού
μετρήσεων, το μενού επιλογής, το μενού διεργασίας, το μενού ρυθμίσεων, το μενού
διαμόρφωσης και το μενού μνήμης. Μια απεικόνιση εκκίνησης εμφανίζεται επίσης
κατά την εκκίνηση, με πληροφόρηση για τον τύπο του πίνακα και την έκδοση
λογισμικού που χρησιμοποιούνται.
2.1 Το κύριο μενού και το μενού μετρήσεων
Το κύριο μενού εμφανίζεται πάντοτε αμέσως μετά την
εκκίνηση, δείχνοντας τις τιμές που έχουν ρυθμιστεί. Εάν
βρίσκεστε στο κύριο μενού όταν ξεκινάτε τη συγκόλληση, το
μενού αλλάζει αυτόματα για να δείξει τις μετρούμενες τιμές
(το μενού μετρήσεων). Οι μετρούμενες τιμές παραμένουν
στην οθόνη ακόμα και μετά τη διακοπή της συγκόλλησης.
Μπορεί να γίνει πρόσβαση σε άλλα μενού χωρίς να χαθούν οι μετρούμενες τιμές.
Μόνον όταν περιστραφεί το κουμπί ή αλλάξει η μέθοδος συγκόλλησης απεικονίζονται
οι τιμές ρύθμισης αντί των μετρούμενων τιμών.
bi05inty1
- 5 -
© ESAB AB2001
2.2 Το μενού επιλογής
Χρησιμοποιήστε το μενού επιλογής για να επιλέξετε το
επόμενο βήμα του μενού στο οποίο επιθυμείτε να πάτε:
διεργασία, ρυθμίσεις, διαμόρφωση ή μνήμη.
Μενού διεργασίας
Χρησιμοποιήστε αυτό
το μενού για να
αλλάξετε τη διεργασία
συγκόλλησης, τη
μέθοδο εκκίνησης της
συγκόλλησης κ.λπ.
Μενού διαμόρφωσης
Χρησιμοποιήστε αυτό
το μενού για να
αλλάξετε τη γλώσσα,
τις μονάδες μέτρησης
(μέτρα ή ίντσες) κ.λπ.
Μενού ρυθμίσεων
Χρησιμοποιήστε αυτό
το μενού για να
ρυθμίσετε
παραμέτρους
συγκόλλησης, όπως
προ-ροή αερίου,
“άνοδο”, ρεύμα παλμού
κ.λπ.
Μενού μνήμης
Χρησιμοποιήστε αυτό
το μενού για να
αποθηκεύσετε, να
ανακαλέσετε και/ή να
διαγράψετε διάφορες
αποθηκευμένες
ρυθμίσεις δεδομένων
συγκόλλησης.
Υπάρχουν δέκα θέσεις
αποθήκευσης για
δεδομένα.
bi05inty1
- 6 -
© ESAB AB2001
bi05men2
2.3 Δομή μενού
- 7 -
TIG Puls
HF
Liftarc
TIG
TIG
Process menu Setting menu Configure menu
MMA
1) E-type
E-diam
2/4 stroke
Gas purge Gas purge Hot start
Air gouging
2) E-diam Gas pre fl,
Slope up
Slope down
Gas post fl.
TIG Puls
TIG TIG Puls MMA
Peak puls A
Peak puls T
Backgr. A
Backgr. T
Gas pre fl.
Slope up
S.lope down
Gas post fl.
2/4 stroke
Arc force
Hot start0
TIG
TIG Puls
3) Language
Dimension
Panel enable
Trigger data
Min current
MMA Air gouging
3) Language
Dimension
Panel enable
MMA Air gouging
3) Language
Dimension
Panel enable
Memory menu
TIG
TIG Puls
MMA
Air gouging
Store
Recall
Delete
© ESAB AB2001
1) Ο παρακάτω πίνακας δείχνει τις διαμέτρους ηλεκτροδίων που μπορούν να επιλεγούν στο
μενού διεργασίας συγκόλλησης MMA.
Τύπος ηλεκτροδίου Διάμετρος ηλεκτροδίου
Βασικό 1,6 2,0 2,5 3,2 4,0 4,5 5,0 5,6 6,0 7,0
Ρουτίλιο 1,6 2,0 2,5 3,2 4,0 4,5 5,0 5,6 6,0 7,0
Κυτταρίνη 2,0 2,5 3,2 4,0 4,5 5,0 5,6 6,0
2) Καύση υλικού
4,0 5,0 6,0 7,0 8,0
3) Το κείμενο του πίνακα απεικόνισης διατίθεται στις ακόλουθες γλώσσες:
Σουηδικά, Δανέζικα, Νορβηγικά, Φινλανδικά, Αγγλικά, Γερμανικά, Ολλανδικά, Γαλλικά,
Ισπανικά (Καστιλιάνικα), Ιταλικά, Πορτογαλικά, Πολωνικά, Τσέχικα, Oυγγρικά, Toυρκικά και
αγγλικά Ηνωμένων Πολιτειών.
bi05taby3
- 8 -
© ESAB AB2001
3 ΣΥΓΚΟΛΛΗΣΗ TIG
Η συγκόλληση TIG χρησιμοποιεί μη τηκόμενο ηλεκτρόδιο βολφραμίου από το οποίο
ανάβει το τόξο που λειώνει το αντικείμενο εργασίας. Το λειωμένο μέταλλο του
σημείου συγκόλλησης και το ηλεκτρόδιο βολφραμίου προστατεύονται με
προστατευτικό αέριο.
Χρησιμοποιούνται παλμοί για να δώσουν καλύτερο έλεγχο και στερεοποίηση του
σημείου συγκόλλησης. Η συχνότητα παλμών είναι αρκετά χαμηλή για να επιτρέψει
σε μερικά σημεία συγκόλλησης να ξεκινήσουν να στερεοποιούνται μεταξύ παλμών.
Οι παλμοί έχουν τέσσερις ελεγχόμενες παραμέτρους: διάρκεια παλμού, χρόνο
ρεύματος υποβάθρου, ρεύμα παλμού και ρεύμα υποβάθρου.
3.1 Ρυθμίσεις
Συγκόλληση TIG χωρίς παλμούς
Ρυθμίσεις Περιοχή ρύθμισης Κατά βαθμίδες Προρύθμιση
2/4 χρόνοι
HF / Liftarc HF ή Liftarc - HF
Καθαρισμός αερίου
Προ-ροή αερίου 0 - 5 s 0,1 s 0,5 s
“Χρόνος ”ανόδου 0 - 5 s 0,1 s 0,0 s
Χρόνος «καθόδου» 0 - 10 s 0,1 s 2,0 s
Μετα-ροή αερίου 0 - 25 s 0,1 s 5,0 s
Ρεύμα
Δεδομένα σκανδάλης DISANLE,
Διαστάσεις ΜΕΤΡΙΚΕΣ ή ΣΕ ΙΝΤΣΕΣ - ΜΕΤΡΙΚΕΣ
Ενεργοποίηση πίνακα OFF or ON - ON
Αυτόματη αποθήκευση
Όρια
Κωδικός κλειδώματος
Ελάχιστο ρεύμα 0 - 99% - -
VRD
1)
1)
2)
3)
3)
2 χρόνοι ή 4 χρόνοι - 2 χρόνοι
- -
4 - 500 A 1 A 100 A
- DISABLE
ON or
ARC OFF
3)
OFF or ON - OFF
OFF or ON - OFF
3)
OFF or ON - OFF
- - -
1)
Αυτές οι λειτουργίες δεν μπορούν να μεταβληθούν ενώ η συγκόλληση είναι σε εξέλιξη.
2)
Το μέγιστο ρεύμα εξαρτάται από τον τύπο μηχανήματος που χρησιμοποιείται.
3)
Επικοινωνήστε με εξουσιοδοτημένο μηχανικό σέρβις της ESAB για να ενεργοποιήσετε αυτή τη
λειτουργία.
bi05tigy5
- 9 -
© ESAB AB2001
Συγκόλληση TIG με παλμούς
Ρυθμίσεις Περιοχή ρύθμισης Κατά βαθμίδες Προτεροτιμή
2/4 χρόνοι
1)
2 χρόνοι ή 4 χρόνοι - 2 χρόνοι
HF / Liftarc HF ή Liftarc - HF
Καθαρισμός αερίου
1)
- -
Προ-ροή αερίου 0 - 5 s 0,1 s 0,5 s
“Χρόνος ”ανόδου 0 - 5 s 0,1 s 0,0 s
Χρόνος «καθόδου» 0 - 10 s 0,1 s 2,0 s
Μετα-ροή αερίου 0 - 25 s 0,1 s 5,0 s
Διάρκεια παλμού 0.001 - 0.1 s
0.1 -5 s
Διάρκεια υποβάθρου 0.001 - 0.1 s
0.1 - 1 s
Ρεύμα παλμού
Ρεύμα υποβάθρου
2)
2)
4 - 500 A 1 A 100 A
4 - 500 A 1 A 25 A
Δεδομένα σκανδάλης DISANLE,
0.001 s
0,100 s
0.1 s
0.001 s
0,200 s
0.1 s
- DISABLE
ON or
ARC OFF
Διαστάσεις ΜΕΤΡΙΚΕΣ ή ΣΕ ΙΝΤΣΕΣ - ΜΕΤΡΙΚΕΣ
Ενεργοποίηση πίνακα OFF or ON - ON
Αυτόματη αποθήκευση 3)OFF or ON - OFF
3)
Όρια
Κωδικός κλειδώματος
OFF or ON - OFF
3)
OFF or ON - OFF
Ελάχιστο ρεύμα 0 - 99% - -
3)
VRD
1)
Αυτές οι λειτουργίες δεν μπορούν να μεταβληθούν ενώ η συγκόλληση είναι σε εξέλιξη.
2)
Το μέγιστο ρεύμα εξαρτάται από τον τύπο μηχανήματος που χρησιμοποιείται.
3)
Επικοινωνήστε με εξουσιοδοτημένο μηχανικό σέρβις της ESAB για να ενεργοποιήσετε αυτή τη
- - -
λειτουργία.

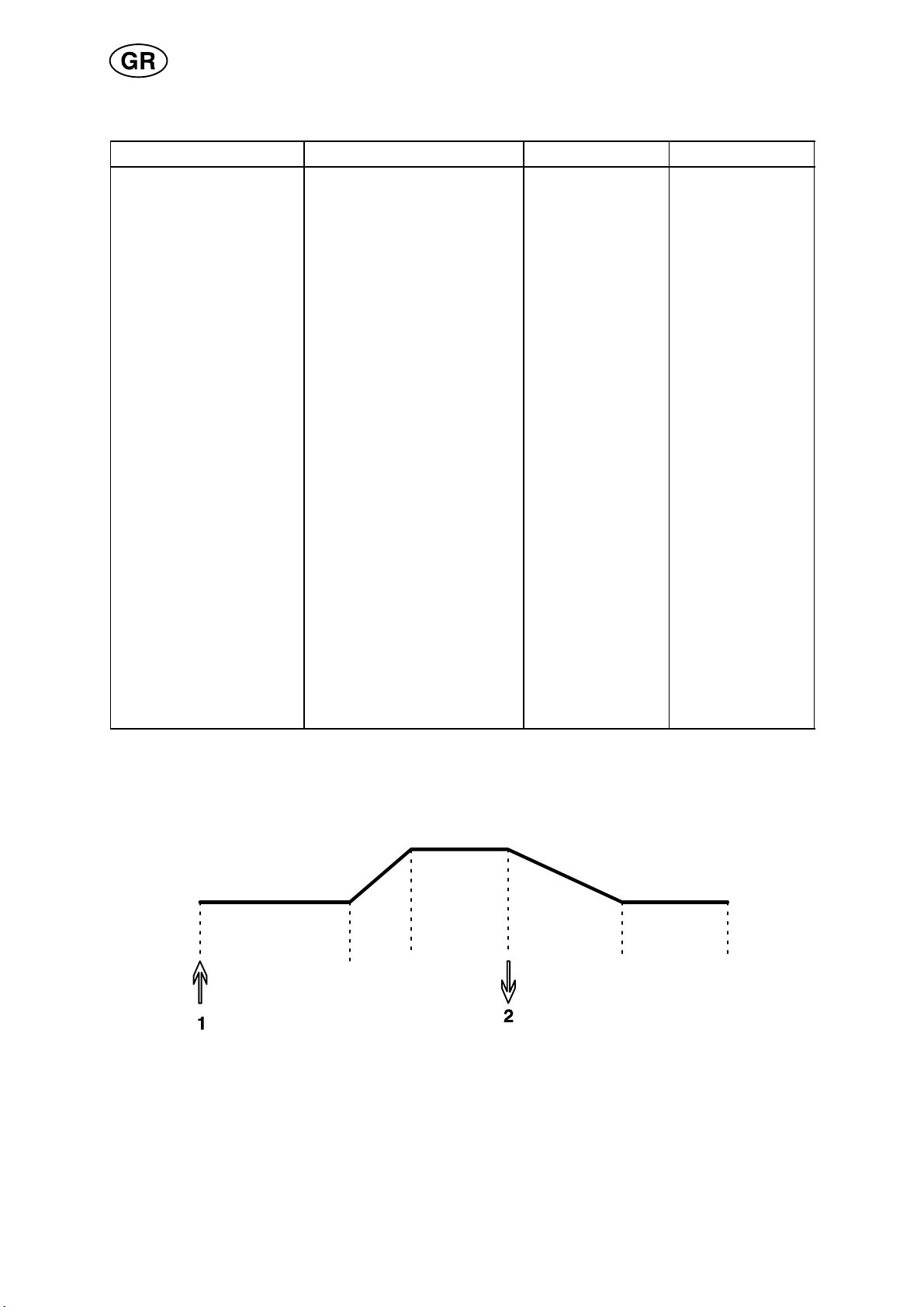

2 χρόνοι
Προ-ροή αερίου Άνοδος
up
Κάθοδος Μετα-ροή
αερίου
Λειτουργία με 2 χρόνους του διακόπτη πιστολιού συγκόλλησης.
Στον τρόπο ελέγχου 2 χρόνων, πάτημα του διακόπτη πιστολιού συγκόλλησης
ξεκινά την προ-ροή αερίου (αν χρησιμοποιείται) και ανάβει το τόξο (1). Το ρεύμα
αυξάνεται μέχρι τη ρυθμισμένη τιμή (όπως ελέγχεται “από τη λειτουργία ” ανόδου, αν
είναι σε λειτουργία). Η απελευθέρωση του διακόπτη (2) μειώνει το ρεύμα (ή ξεκινά
“την κάθοδο ” αν είναι σε λειτουργία) και σβήνει το τόξο. Ακολουθεί μετα-ροή του
αερίου αν είναι σε λειτουργία.
- Ενεργοποίηση 2 χρόνων πραγματοποιούμενη στο κύριο μενού.
bi05tigy5
- 10 -
© ESAB AB2001
Loading...
