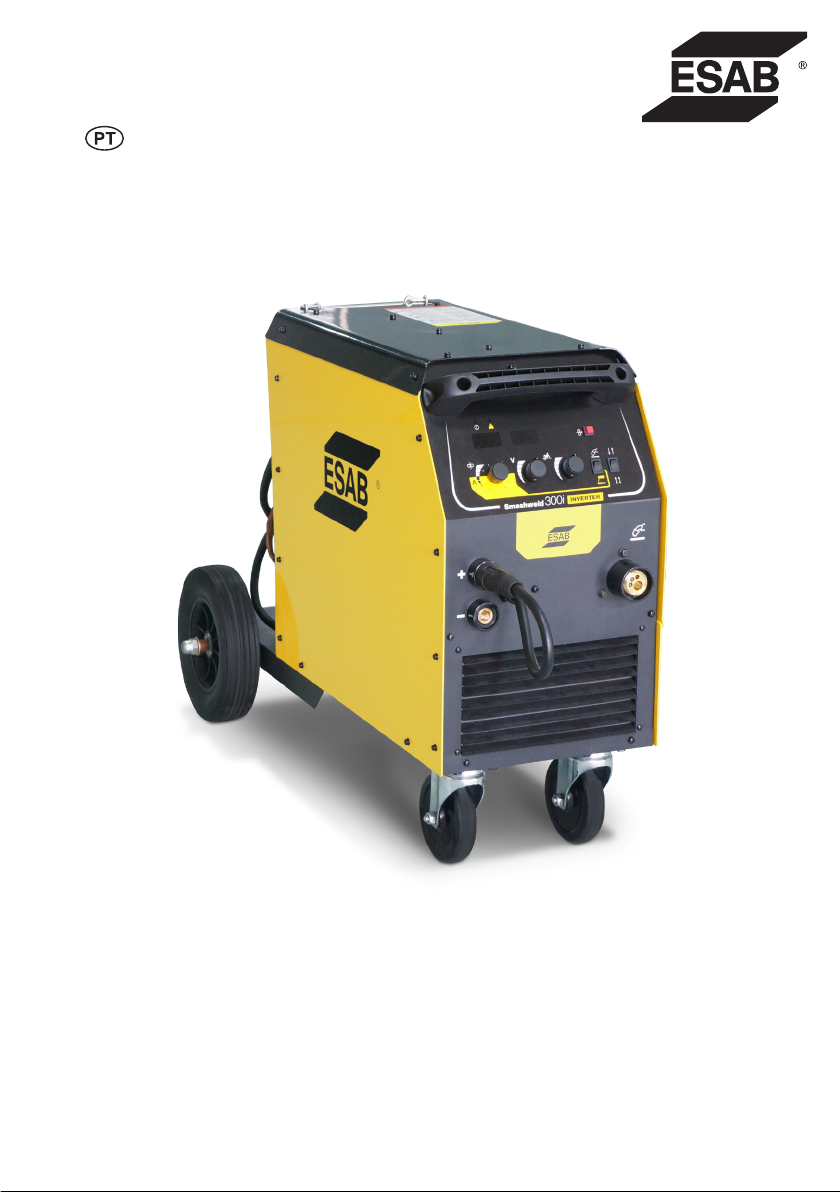

Smashweld ® 300i
Peças de reposição
Smashweld 300i 0739955
07/2022
1 SEGURANÇA .......................................................................................................3
2 ADQUIRIR PEÇAS DE REPOSIÇÃO ................................................................... 5
3 PEÇAS DE REPOSIÇÃO .....................................................................................6
1 SEGURANÇA
Os usuários do equipamento ESAB têm a responsabilidade nal por garantir que qualquer pessoa
que trabalhe com equipamento ou próximo a ele observe todas as precauções de segurança
pertinentes. As precauções de segurança devem atender aos requisitos aplicáveis a este tipo
de equipamento. As recomendações seguintes devem ser observadas além das normas padrão
aplicáveis ao local de trabalho.
Todo trabalho deve ser realizado por equipe treinada e bem familiarizada com a operação do
equipamento. A operação incorreta do equipamento pode levar a situações perigosas que podem
resultar em ferimentos para o operador e danos para o equipamento.
1.1 Qualquer pessoa que utilize o equipamento deve estar familiarizada com o seguinte:
■ a operação do equipamento.
■ o local de paradas de emergência.
■ o funcionamento do equipamento.
■ precauções de segurança pertinentes.
■ soldagem e corte ou outra operação aplicável do equipamento.
1.2 O operador deve garantir que:
■ nenhuma pessoa não autorizada se posicione dentro da área de trabalho do equipamento
quando ele for iniciado.
■ nenhuma pessoa esteja desprotegida quando o arco for ativado ou o trabalho for iniciado
com o equipamento.
1.3 O local de trabalho deve:
■ ser adequado para a nalidade.
■ ser livre de corrente de ar.
1.4 Equipamento de proteção pessoal:
■ use sempre o equipamento de proteção pessoal recomendado, como máscara de solda,
blusão para soldador, luvas de raspa, avental de raspa, mangote de raspa, botina com
isolante.
■ não use itens soltos, como lenços, braceletes, anéis etc., que podem car presos ou
ocasionar incêndio.
1.5 Precauções gerais:
■ verique se o cabo de retorno está conectado com rmeza.
■ o trabalho em equipamento alta tensão pode ser executado por um eletricista qualicado.
■ o equipamento extintor de incêndio deve estar nitidamente lacrado e próximo, ao alcance
das mãos.
■ a lubricação e a manutenção não devem ser realizadas no equipamento durante a
operação.
1.6 Aterramento:
O terminal de aterramento (cabo verde e amarelo do cabo de entrada) está ligado ao chassi
do equipamento. Este deve estar conectado a um ponto eciente de aterramento da instalação
elétrica geral. Cuidado para não inverter o condutor de aterramento do cabo de entrada (cabo
verde/amarelo) a qualquer uma das fases da chave geral ou disjuntor, pois isto colocaria o
chassi sob tensão elétrica. Não usar o neutro da rede para aterramento.
3
ATENÇÃO!
Este equipamento ESAB foi projetado e fabricado de acordo com normas nacionais e
internacionais que estabelecem critérios de operação e de segurança. Consequentemente
as instruções contidas no presente manual e em particular aquelas relativas à instalação,
operação e a manutenção devem ser rigorosamente seguidas de forma a não prejudicar
o seu desempenho e a não comprometer a garantia dada. Os materiais utilizados para
embalagem e as peças descartaddas no reparo do equipamento devem ser encaminhados
para reciclagem em empresas especializadas de acordo com o tipo de material.
AVISO!
Solda e corte a arco podem ser prejudiciais para você e as demais pessoas. Tome
medidas de precaução ao soldar e cortar. Pergunte a seu empregador sobre as práticas
de segurança, que devem se basear nos dados sobre risco dos fabricantes.
CHOQUE ELÉTRICO - pode matar.
■ Instale e aterre a unidade de acordo com normas aplicáveis;
■ Não toque em peças elétricas sob tensão nem em eletrodos com a pele
desprotegida, luvas úmidas ou roupas úmidas;
■ Isole o seu corpo e a peça de trabalho;
■ Certique-se quanto à segurança de seu local de trabalho.
FUMAÇAS E GASES - podem ser perigosos à saúde.
■ Mantenha a cabeça distante deles;
■ Mantenha o ambiente ventilado (evite corrente de ar diretamente ao cordão de solda),
exaustão no arco, ou ambos, para manter a fumaça e os gases fora da sua zona de
respiração e da área geral. Os RAIOS EMITIDOS PELO ARCO ELÉTRICO podem
danicar os olhos e queimar a pele.
■ Proteja os olhos e o corpo. Use os EPI’s recomendados para soldagem (seção 1.4
deste manual).
■ Proteja os espectadores com telas ou cortinas adequadas
PERIGO DE INCÊNDIO
■ Faíscas (respingos) podem causar incêndio. Certique-se, portanto, de que não haja
materiais inamáveis nas proximidades.
RUÍDO - Ruído excessivo pode danicar a audição.
■ Proteja os ouvidos. Use tampões para os ouvidos ou outra proteção auditiva.
■ Avise os transeuntes sobre o risco.
FUNCIONAMENTO INCORRETO - Ligue para obter auxílio de um especialista em
caso de funcionamento incorreto.
PROTEJA OS OUTROS E A SI MESMO!
AVISO!
Não use a fonte de alimentação para descongelar tubos congelados.
ATENÇÃO!
Leia e compreenda o manual de instrução antes da
instalação ou operação.
ATENÇÃO!
Este produto destina-se exclusivamente a soldagem a arco.
4
Não elimine equipamento elétrico juntamente com o lixo normal!
Não elimine equipamento elétrico juntamente com o lixo normal!
De acordo com a Diretiva Europeia 2002/96/CE relativa a resíduos de
equipamentos elétricos e eletrônicos de acordo com a as normas ambientais
nacionais, o equipamento elétrico que atingiu o m da sua vida útil deve
ser recolhido separadamente e entregue em instalações de reciclagem
ambientalmente adequadas. Na qualidade de proprietário do equipamento, é
obrigação deste obter informações sobre sistemas de recolha aprovados junto
do seu representante local.
Ao aplicar esta Norma o proprietário estará melhorando o meio ambiente e a
saúde humana!
ATENÇÃO!
Os equipamentos Classe A não se destinam ao uso
em locais residenciais nos quais a energia elétrica é
fornecida pelo sistema público de fornecimento de baixa
tensão. Pode haver diculdades potenciais em garantir
a compatibilidade eletromagnética de equipamentos
classe A nesses locais, em função de perturbações por
condução e radiação.
2 ADQUIRIR PEÇAS DE REPOSIÇÃO
NOTA!
Os equipamentos foram construídos e testados conforme as normas. Depois de efetuado o
serviço ou reparação é obrigação da empresa reparadora assegurar-se de que o produto não
difere do modelo referido.
Os trabalhos de reparação e elétricos deverão ser efetuados por um técnico autorizado ESAB.
Utilize apenas peças sobressalentes e de desgaste originais da ESAB.
As peças de reposição podem ser encomendadas através do distribuidor ESAB mais próximo.
Consulte a última página deste manual.
5
3 PEÇAS DE REPOSIÇÃO

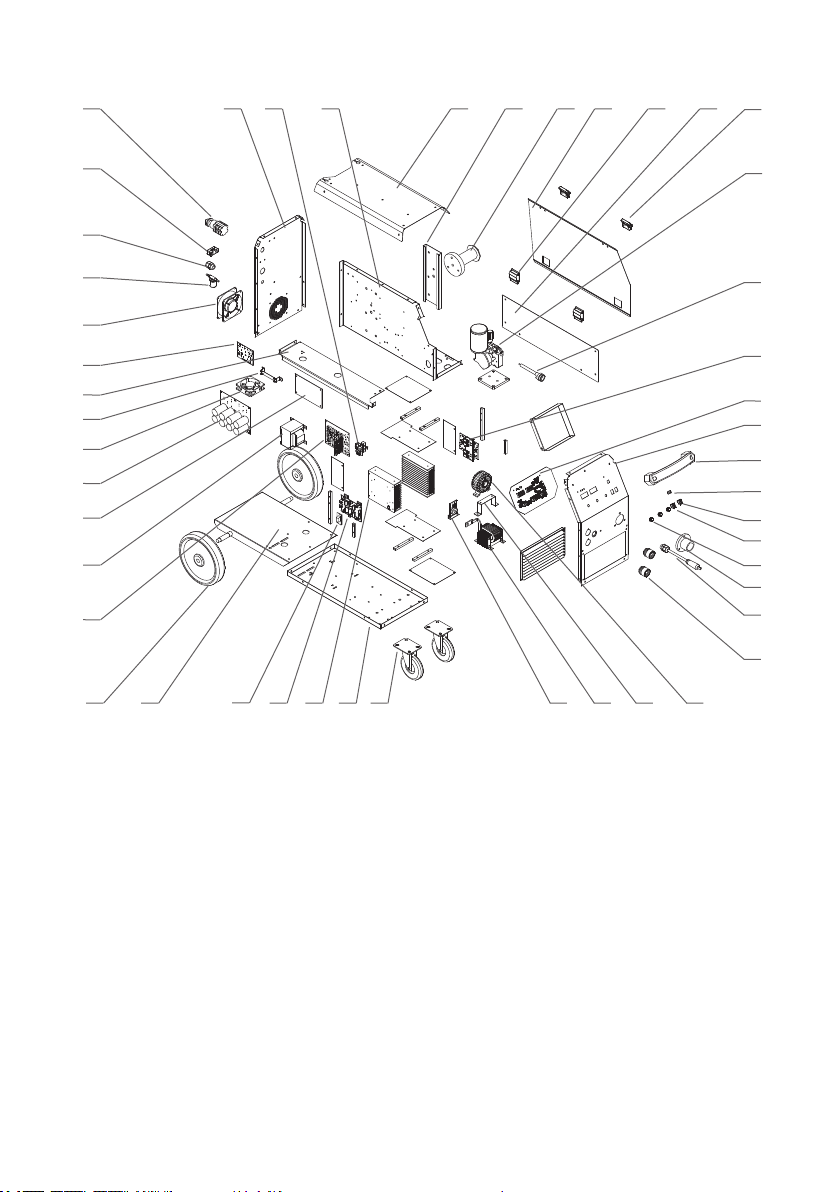

TABELA 3.1
ITEM QTDE. CÓDIGO ESAB DESCRIÇÃO
1 2 0740679 DOBRADIÇA SMW300
2 1 0740680 MOTOR MAGNÉTICO PERMANENTE SMW300
3 1 0740681 EUROCONECTOR SMW300
4 1 0740682 PONTE RETIFICADORA SMW300
5 1 0740683 PAINEL DE CONTROLE SMW300
6 1 0740684 PAINEL FRONTAL SMW300
7 1 0740685 ALÇA SMW300
8 1 0740686 PULSADOR SMW300
9 1 0740687 CHAVE SELETORA 2T/4T SMW300
10 1 0740688 CHAVE SELETORA PROCESSO SMW300
11 4 0740689 KNOB DO POTENCIÔMETRO SMW300
12 1 0740690 FLANGE DE ISOLAMENTO SMW300
13 1 0740691 CABO DE MUDANÇA DE POLARIDADE SMW300
14 2 0740692 ENGATE RÁPIDO SMW300
15 1 0740693 TRANSFORMADOR DE FREQUÊNCIA SMW300
16 1 0740695 SUPORTE TRANSFORMADOR FREQUÊNCIA SMW300
17 1 0740696 BOBINA DO REATOR SMW300
18 1 0740697 SENSOR DE CORRENTE SMW300
19 2 0740699 RODÍZIO DAS RODAS FRONTAIS SMW300
20 1 0740700 BASE INFERIOR SMW300
21 1 0740702 RADIADOR SMW300
22 1 0740703 PLACA DE POTÊNCIA SMW300
23 1 0740710 BASE SUPERIOR SMW300
24 2 0740711 RODA DE BORRACHA SMW300
25 1 0740713 PLACA DE CONTROLE PRINCIPAL SMW300
26 1 0740714 TRANSFORMADOR AUXILIAR SMW300
27 1 0740715 CIRCUITO DE CONTROLE SMW300
28 1 0740716 PLACA ISOLANTE - PLACA DE ENTRADA SMW300
29 1 0740717 VENTILADOR SMW300
30 1 0740718 SUPORTE DO VENTILADOR SMW300
31 1 0740719 CHAPA INTERMEDIARIA SMW300
32 1 0740720 PLACA SEQUENCIAL SMW300
33 1 0740721 VENTILADOR SMW300
34 1 0740722 VALVULA SOLENOIDE SMW300
35 1 0740723 CONECTOR DE GÁS SMW300
36 2 0740725 PRENSA CABO SMW300
37 1 0740726 CHAVE ON/OFF SMW300
38 1 0740727 PAINEL TRASEIRO SMW300
39 1 0740729 FILTRO DE SAÍDA SMW300
40 1 0740732 CHAPA INTERMEDIARIA LATERAL SMW300
41 1 0740735 TAMPA SUPERIOR SMW300
42 1 0740736 PLACA DE MONTAGEM ROLO DE ARAME SMW300
43 1 0740737 SUPORTE ROLO DE ARAME SMW300
44 1 0740738 PLACA LATERAL SMW300
45 2 0740740 TRAVA DA RAMPA LATERAL SMW300
46 1 0740741 LADO INFERIOR DIREITO SMW300
47 1 0747307 CIRCUITO DRIVER SMW300
6
37 38 41 42 43 44 45 464039
1
36
35
34
33
32
31
30
29
28
27
26
25
2
3
4
5
6
7
8
9
10
11
12
13
14
2324
47
1516171819202122
7

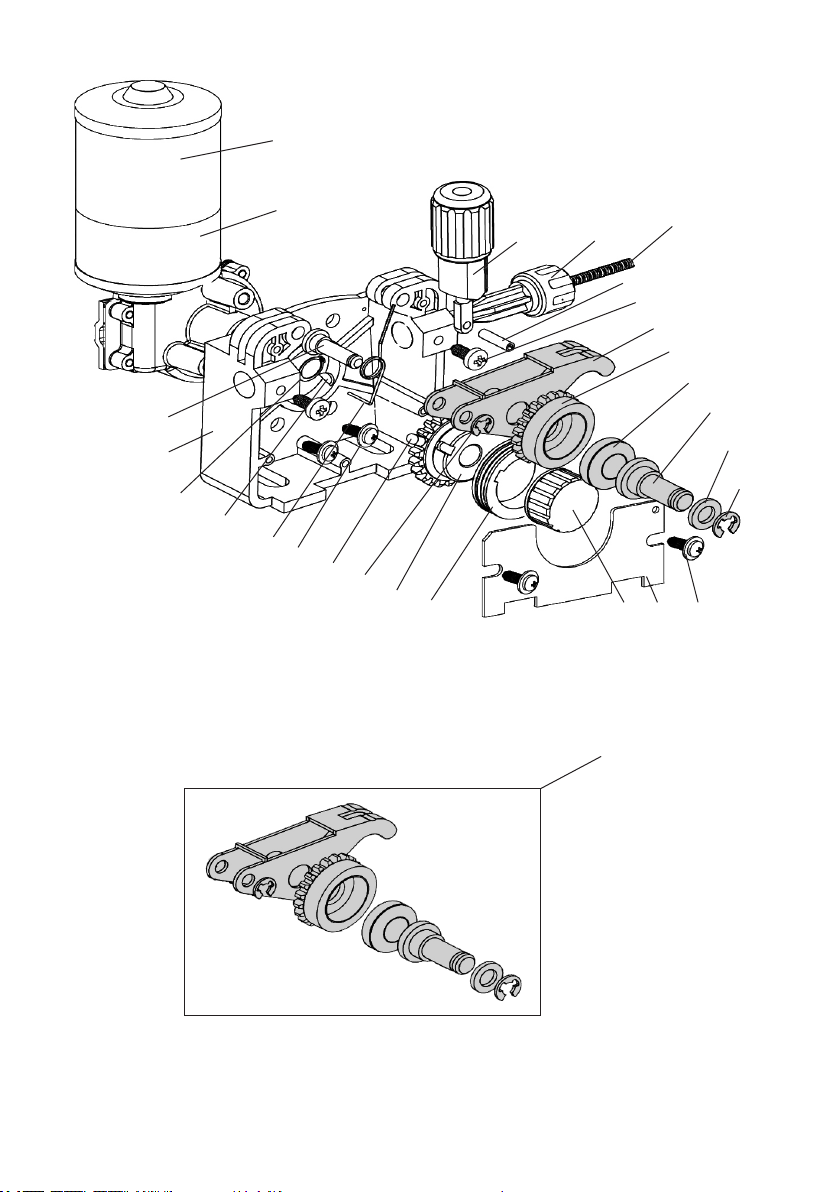

TABELA 3.2
ITEM QTDE. CÓDIGO ESAB DESCRIÇÃO
1 1 0733690 BRAÇO DE PRESSÃO - MECAN.
2 1 0733693 PINO GUIA DE ARAME - MECAN.
2.1 1 0734791 GUIA DE ENTRADA MECAN.
3 1 0733691 PINO SUP. BRAÇO PRESSÃO - MECAN.
4 2 Consultar PARAFUSO M5X12
5 1 0737173 BRAÇO DE PRESSÃO
6 1 0744630 ROLDANA DE PRESSÃO
7 1 Consultar ROLAMENTO
8 1 Consultar EIXO DO ROLO DE PRESSÃO
9 1 Consultar ARRUELA DO EIXO
10 1 0744626 ANEL DE TRAVAMENTO PARA EIXO TIPO RS M10
5-10 1 0744629 BRAÇO PRESSÃO MONTADO
11 2 Consultar PARAFUSO M4X10
12 1 Consultar COBERTURA DE METAL
13 1 0733637 PARAFUSO FIX. ROLDANA - MECAN.
0737882
0737883
14 1
15 1 0737978 ENGRENAGEM (PINHÃO) - MECAN.
16 1 0744626 ANEL DE TRAVAMENTO PARA EIXO TIPO RS M10
17 1 0744636 CHAVETA DA ENGRENAGEM
18 3 Consultar PARAFUSO M6X16
19 1 Consultar MOLA DE TORSÃO
20 1 Consultar CHAVE
21 1 Consultar ANEL DE RENTEÇÃO
22 1 Consultar CARCAÇA
23 1 Consultar EIXO DO SUPORTE
24 1 737979 MOTOR - MECANISMO
25 1 Consultar ETIQUETA
0740746
0737885
0737886
0737887
0740748
ROLDANA TRAÇÃO SÓL.(V) 0,6/0,8
ROLDANA TRAÇÃO SÓL.(V) 0,8/1,0
ROLDANA TRAÇÃO SÓL.(V) 1,0/1,2
ROLDANA TRAÇÃO ALUM.(U) 0,8/9,0
ROLDANA TRAÇÃO ALUM.(U) 1,0/1,2
ROLDANA TRAÇÃO TUB.(VK) 0,8/9,0
ROLDANA TRAÇÃO TUB.(VK) 1,0/1,2
Nota: As peças de desgaste são aquelas que sofrem um desgaste normal com a utilização do
equipamento e devem ser substituidas sempre que o seu desgaste prejudicar a alimentação do arame.
8
25
23
22
21
20
19
24
18
17
16
15
1
2
5-10
2.1
3
4
5
6
7
8
9
10
11121314
9
10
PÁGINA EM BRANCO INTENCIONALMENTE
PÁGINA EM BRANCO INTENCIONALMENTE
11
ESAB
BRAZIL
ESAB Industria e Comércio Ltda
Rua Zezé Camargos, 117
Cidade Industrial – Contagem / MG
CEP: 32210-08
Tel: 0800 701 3722
esab.com.br
esab.com
<Peças Reposição / Smashweld 300i_pt_rev2> <07-2022> / ESAB se reserva o direito de introduzir melhorias nas características técnicas de seus produtos sem prévio aviso.
