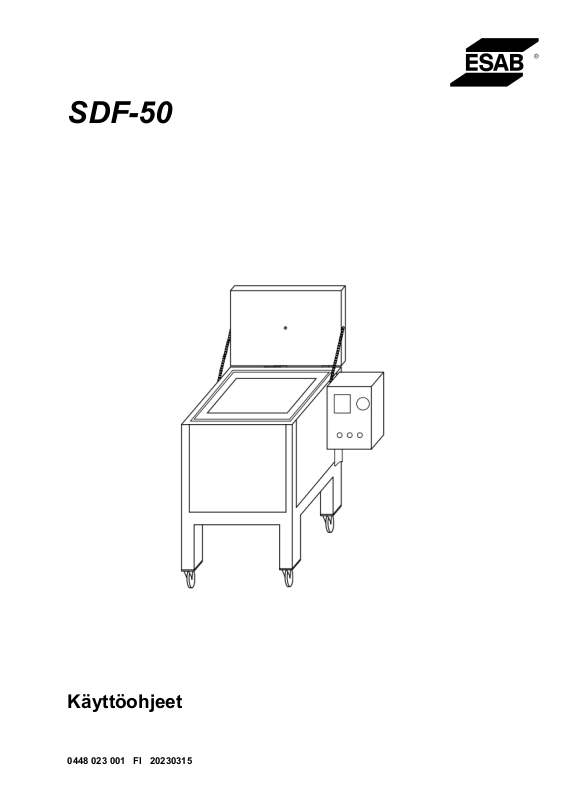

ESAB SDF-50 Instruction manual [fi]

SDF-50

Käyttöohjeet

0448 023 001  FI  20230315

SISÄLLYSLUETTELO

1 TURVALLISUUS

.........................................................................................................................

1.1 Symbolien selitykset

1.2 Varotoimenpiteet

2 JOHDANTO

................................................................................................................................

2.1 Uunin käyttö ja käyttötarkoitus
3 TEKNISET TIEDOT
4 ASENNUS

...................................................................................................................................

4.1 Toiminto

TILAUSNUMEROT

KYTKENTÄKAAVIO

VARAOSIEN TILAAMINEN

.....................................................................................................................

........................................................................................................................

................................................................................................................................

..............................................................................................................................

...................................................................................................................

...................................................................................................

.........................................................................................................

..................................................................................

4

4

4
4

4
5
5
5

6

7

8

0448 023 001

- 3 -

© ESAB AB 2023

1  TURVALLISUUS

1 TURVALLISUUS

1.1 Symbolien selitykset

Tässä oppaassa käytetyt symbolit on esitelty seuraavassa. Kun näet symbolin, kiinnitä
erityishuomiota ohjeisiin ja toimi huolellisesti.

VAARA!
Viittaa välittömiin vaaroihin, jotka voivat aiheuttaa välittömän vakavan
henkilövahingon tai kuoleman.

VAROITUS!
Viittaa mahdollisiin vaaroihin, jotka voivat aiheuttaa henkilövahingon tai kuoleman.

VARO!
Viittaa vaaroihin, jotka voivat aiheuttaa lievän henkilövahingon.

VAROITUS!

Ennen kuin käytät laitetta, lue käyttöohjeet ja noudata niitä.
Noudata myös kaikissa laitteen merkinnöissä annettuja ohjeita,
työnantajan turvaohjeita sekä käyttöturvallisuustiedotteita.

1.2 Varotoimenpiteet

SÄHKÖISKU – voi tappaa

• Älä koske jännitteellisiin osiin tai elektrodiin paljain käsin tai kun
suojavarusteesi ovat kastuneet.

• Eristä itsesi työkappaleesta ja maasta.

• Varmista, että työasentosi on turvallinen.

PALOVAARA

• Älä käytä laitetta, jos virtajohto on rikki tai lämpötila vaihtelee
epänormaalisti (käyttöoppaan/tietolomakkeen suositusten vastaisesti),
koska molemmat tilanteet voivat aiheuttaa tulipalon.

• Varmista, että työpisteen läheisyydessä ei ole syttyviä materiaaleja.

KUUMA PINTA – osat voivat aiheuttaa palovamman

• Älä kosketa osia paljain käsin.

• Anna laitteen jäähtyä ennen sen käsittelyä.

• Jos sinun on käsiteltävä kuumia osia, suojaudu palovammoilta
käyttämällä asianmukaisia työkaluja ja/tai eristettyjä hitsauskäsineitä.

2 JOHDANTO

2.1 Uunin käyttö ja käyttötarkoitus

SDF-50-sarjan kuivaus- ja säilytysuunit ovat hitsausjauheille suunniteltuja suuria lämpötilaohjattuja

kaappeja, joita käytetään tyypillisessä teollisessa ympäristössä. Hitsausjauhe on helppo lisätä uuniin
yläkautta ja poistaa alakautta. Helppokäyttöisellä digitaalisella säätimellä lämpötila on helppo asettaa
sopivaksi kuumennusta, kuivaamista ja säilyttämistä varten. Seinien sisään upotetut sähkölämmittimet
lämmittävät jauheen tasaisesti ilman jauheen sekoittamista tai kääntelyä. Raskaaseen käyttöön sopiva
eristys, kestävä teollinen muotoilu, ulkoisten pintojen sähköstaattinen maalipinnoite ja teolliset

0448 023 001

- 4 -

© ESAB AB 2023

3  TEKNISET TIEDOT

lukittavat pyörät tekevät näistä uuneista erinomaisen sijoituksen pitkän aikavälin vaivattomaan
käyttöön.

3 TEKNISET TIEDOT

SDF-50

Kapasiteetti 50kg (110lb.)

Jännite 380–415V, 3-vaihe

Taajuus 50/60 Hz

Lähtö 3000W

Enintään 400 °C (752 °F), digitaalinen

Lämpötila

Ulkomitat (P x L x K, cm) 107 × 67 × 113

Paino (ilman elektrodeja) 110kg (242lb.)

HUOM!

Uunin lämpötilaa voi säätää ympäristön lämpötilasta aina 400 °C:seen

termostaatti

4 ASENNUS

HUOM!

Varmista, että tuotteen tekniset tiedot vastaavat sähköverkkosi virransyöttöä.

Tarkista jännite- ja taajuustiedot ja varmista, että laitteessa ei ole vikaa, joka vaikuttaa sen
toimintaan.

4.1 Toiminto

VAROITUS!

Kun uuni ei ole käytössä, käännä virtanuppi O-asentoon ja irrota virtajohdon pistoke
pistorasiasta.

• Liitä uunin virtajohdon pistoke pistorasiaan teknisten tietojen mukaisesti. Varmista,
että pistorasia vastaa uunin pistokkeen tyyppiä.

• Lukitse luukku, kun haluttu määrä jauhetta on lisätty (enintään 50 kg).

• Lukitse luukku.

• Käynnistä uuni kääntämällä uunin ohjauspaneelin virtanuppi I-asentoon.

0448 023 001

- 5 -

© ESAB AB 2023

LIITE

• Kun virta on kytketty, ohjauspaneelissa voi hehkua 1Φ vihreä merkkivalo tai 3Φ kolme
vihreää merkkivaloa käytettävän uunin mukaan. Jos merkkivalot eivät pala, tarkista
virtaliitäntä. Katso alla oleva kuva.

• Halutun lämpötilan asettaminen
○ Kun yksikkö käynnistetään, säätönäytössä näkyy nykyinen lämpötila ja

asetettu arvo.

○ Jos haluat asettaa eri lämpötilan, aloita painamalla SET-painiketta

kahden sekunnin ajan. Aseta haluttu lämpötila ylänuoli- ja
alanuolipainikkeilla. Kun säätönäytön lukema on oikea, paina
SET-painiketta uudelleen.

○ Uuni lämpenee tai jäähtyy automaattisesti asetettuun lämpötilaan. Uuni

katkaisee lämmityksen automaattisesti, kun asetettu lämpötila on
saavutettu. Myös vihreä merkkivalo sammuu.

• Valmistele hitsausjauheen poistaminen uunista asettamalla noin 20 litran sanko uunin
nokan alle. Vedä alavarsi ulos ja tyhjennä jauhe sankoon. Kun sanko on täynnä tai
jauhetta on poistettu riittävästi, työnnä varsi takaisin sisään.
○ Avaa uunin yläosassa oleva vapautusventtiili, jotta voit välttää kuuman

savun purkautumisen etuluukusta sitä avattaessa.

LIITE

TILAUSNUMEROT

Ordering number Denomination Type Notes

0700 100 021 Stationary submerged arc welding powder

drying oven

Tekniset asiakirjat ovat saatavilla Internetissä osoitteessa: www.esab.com

SDF-50 Three phase

415VAC50/60Hz

380-

0448 023 001

- 6 -

© ESAB AB 2023

LIITE

KYTKENTÄKAAVIO

0448 023 001

- 7 -

© ESAB AB 2023

LIITE

VARAOSIEN TILAAMINEN

Item no. Qty. Ordering number Description Notes

1 1 0700 100 002 Digital thermostat DT-109A

2

3 1 0700 100 006 Door handle

4 1 0700 100 028 Puller arm

5

6 1 0700 100 031 Cable gland

7

8 1 0700 100 020 Air valve

9 1 0700 100 018 Power switch

10

11

3 0700 100 003 Signal lamp 220V

3 0700 100 004 Signal lamp 110V

2 0700 100 008 Castors without brake Back

2 0700 100 009 Castors with brake Front

2 0700 100 011 Heating element 220V

2 0700 100 012 Heating element 110V

2 0700 100 015 Fuse (automatic) 10A

1 0700 100 016 Fuse (automatic) 2A

1 0700 100 017 Contactor 220V UNI 220V

1 0700 100 023 Contactor 110C UNI 110V

12 1 0700 100 019 Terminal

13

14 1 0700 100 163 Fiberglass wick SDF-50

15 1 0700 100 165 Thermocouples

0448 023 001

1 0700 100 013 Power cable with plug CEE 5x32A 400V plug

1 0700 100 014 Power cable with plug 110V

- 8 -

© ESAB AB 2023

LIITE

0448 023 001

- 9 -

© ESAB AB 2023
